GE 56922, 15087, 15207 - Bruksanvisning for tidsbryter

BRUKSOMRÅDE

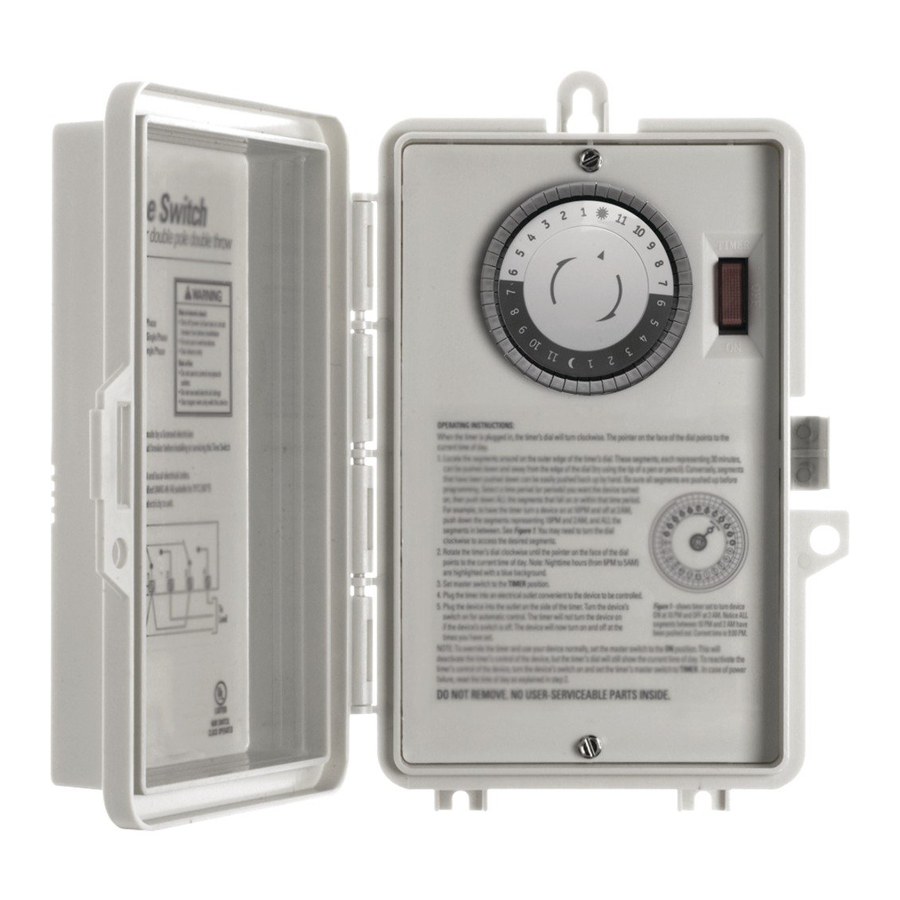

GE-tidsbryterne (56922, 15087, 15207) er universelle, elektromekaniske tidsbrytere som kan konfigureres i felten for forskjellige strømforsyningsspenninger. Spenningsalternativene inkluderer 120VAC, 208/240VAC og 277VAC – alt i samme enhet! Valg av ønsket forsyningsspenning oppnås enkelt ved å plassere dip-brytere på det trykte kretskortet (se Dip-bryterkonfigurasjon på baksiden). Mekanismen er montert i et NEMA-innendørs- eller utendørs kabinett og er beregnet for styring av belysning, oppvarming, klimaanlegg, pumper, motorer eller generelle elektriske kretser i bolig-, kommersielle, industrielle og landbruksanlegg.

SPESIFIKASJONER

Inngangsspenning: 120 VAC, 208/240 VAC eller 277 VAC i alle enheter basert på dip-bryterkonfigurasjon.

15087 NEMA 3R Innendørs og utendørs BM-A301US5-O2
15207 NEMA 1 Innendørs BM-A301US5-I2
56922 NEMA 1 Innendørs BM-A301US5-I2
15132 NEMA 3R Innendørs og utendørs EM-A301US9-O2

Brytervurdering: DPDT-modeller

Normalt åpne kontakter
40A resistiv, 120-277Vac.
30A Generell bruk, 120-277Vac.
20A resistiv, 30Vdc
1 HP, 120Vac; 2HP, 240Vac; 20A ballast, 120-277Vac.
15A Wolfram, 120Vac
5.4A Wolfram, 208-277Vac.
800VA, Pilot Duty, 120Vac.
720VA, Pilot Duty, 240-277Vac.
TV-5, 120Vac

Normalt lukkede kontakter
30A resistiv, 120-277Vac
15A Generell bruk, 120-277Vac
15A resistiv, 30Vdc
20A ballast, 120-277Vac
1/4HP, 120Vac; 1/2HP, 208-240Vac.
290VA, Pilot, 120Vac.
360VA, Pilot, 208-240Vac.

MERK: Hvis laster er koblet til både NC- og NO-kontakter, er begge kontaktene dekorert til 67 % av verdiene ovenfor.

MILJØVURDERINGER
Omgivelsestemperatur: –40F til 130F Fuktighet: 0-95 % RF, ikke-kondenserende

KABLEFORBINDELSER
Skrueklemmer for opptil 2 AWG #8 ledninger per posisjon. For strømtilkoblinger, bruk 8AWG eller større ledninger som er egnet for minst 105°C. Bruk kun kobberledere.

Lys
Strømlampe (oransje)
– Lyser når strøm tilføres timeren
Statuslampe (grønn) – Lyser når strøm tilføres lasten.

Advarsel
Fare for elektrisk støt

  • Slå av strømmen ved sikringsskapet eller strømbryterskapet før installasjon

Fare for brann

  • Må ikke brukes til å styre stikkontakter
  • Ikke overskrid elektriske vurderinger
  • Bruk kun kobberledning med denne enheten

Inkludert maskinvare

ANT. Maskinvare
3 M4 Ankre 1" lange
3 M4 Skruer 1" lange
2 8 AWG Jumpere for 240V AC
2 10 AWG Jumpere for 120V AC
1 Ledningsmutter (for jordledninger)

INSTALLASJON

Forsiktig
Før kabling eller service må strømmen til denne tidsbryteren og utstyret den styrer, slås av. Å slå av bare tidsbryteren vil ikke forhindre fare for elektrisk støt. Sett på dekselplaten i huset før du tilfører strøm til tidsbryteren. Hvis du ikke er komfortabel med å installere denne enheten, vennligst kontakt en autorisert elektriker. Les alle instruksjonene nøye før du installerer dette produktet.

Fjerne knockout

  1. Velg knockouter som skal brukes. Fjern den indre 1/2" knockout ved å sette inn en flat skrutrekker på den innerste ringen og forsiktig slå knockouten løs. Fjern slug. Hvis 3/4" knockout er nødvendig, fjern den ytre ringen med tang etter å ha fjernet 1/2" knockout. Glatt ut kantene med en kniv om nødvendig.

Se hurtigstartguiden for eksempler og mer informasjon.

Montering av tidsbryterboksen

MERK - Før montering må du sørge for å fjerne knockouter for ledningene (se hurtigstartguiden)

  1. For å montere boksen trenger du de 3 medfølgende ankrene og 3 medfølgende skruene fra maskinvarelisten ovenfor. (Ankre som følger med er designet for montering på gips.)
  2. Bruk boksen som en mal, merk med en blyant hvor de tre pilot hullene skal bores.
  3. Bruk riktig borstørrelse, bor pilothullene (Merk at hvis du borer i tre eller metall, kan det være nødvendig med et spesialisert bor.) Se borediagram.

Borediagram

Materiale Borstørrelse Ankre nødvendig?
Mykt tre 5/64" Nei
Hardt tre 3/32" Nei
Metall 5/64" Nei
Gips 3/16" Ja
  1. For gips; bruk en hammer til å forsiktig banke ankrene inn i pilothullene.
  2. Plasser boksen opp til pilothullene eller ankrene og sett inn skruene deretter.

Koble enheten til timeren

Koble enheten til timeren

MERK - For utendørs installasjon (modell GE15087), må regntette eller våte steder bruke rørnav som overholder kravene i UL 514B (standard for beslag for rør og uttakskasser).

  1. Fjern 2 skruer som holder det indre dekselpanelet og fjern panelet.
  2. Se figur 1 og koblingsskjemaer for å bestemme riktig plassering av ledninger. Det er installatørens ansvar å sikre at alle gjeldende nasjonale og lokale krav overholdes. Hvis du er usikker på disse kravene, kontakt en autorisert elektriker umiddelbart.
    Se hurtigstartguiden for eksempler og mer informasjon.
  3. JORDING: Dette kabinettet er av plastkonstruksjon og krever ikke jordforbindelse. Dette kabinettet gir ikke jording mellom rør. Når du bruker ikke-metallisk rør eller kabel, koble jordledningene til alle kabler sammen med den medfølgende ledningsmutteren. Når metallisk rør brukes; som jordforbindelse, bruk jordingsbøssing og en jumperledning mellom hvert rør.

Dip-bryterkonfigurasjon

Advarsel
Unnlatelse av å konfigurere dip-bryteren riktig vil føre til skade på enheten og ugyldiggjøre garantien! Før du installerer og kobler GE-tidsbryteren, må riktig konfigurasjon velges. Enheten leveres med DIP-brytere satt for 277VAC inngangsspenning. Ikke sjekk kretser ved å "gnistre" ledninger til terminaler. Skade på timeren kan oppstå.

  1. Bestem inngangsspenningen som skal tilføres timeren. (120V AC, 208-240V AC eller 277V AC)
  2. Sett DIP-bryteren i henhold til diagrammet nedenfor:
  3. Installer det indre dekselpanelet på nytt. Motsatt av trinn 1.
    Dip-bryterkonfigurasjon

BRUKSANVISNING

Når tidsbryteren er installert og strøm tilført, vil timerens skive dreie med klokken og opprettholde tiden. Peikeren på forsiden av skiven peker på gjeldende tidspunkt

  1. Finn segmentene rundt på ytterkanten av timerens skive. Disse segmentene, som hver representerer 30 minutter, kan skyves ned og bort fra kanten av skiven (prøv å bruke spissen av en penn eller blyant). Omvendt kan segmenter som er skjøvet ned, enkelt skyves opp igjen for hånd. Sørg for at alle segmenter er skjøvet opp før programmering. Velg en tidsperiode (eller perioder) du vil at enheten skal slås på, og skyv deretter ned ALLE segmentene som faller på eller innenfor den tidsperioden. For eksempel, for å få timeren til å slå på en enhet kl. 22.00 og av kl. 02.00, skyv ned segmentene som representerer kl. 22.00 og kl. 02.00, og ALLE segmentene i mellom. Det kan hende du må dreie skiven med klokken for å få tilgang til de ønskede segmentene.
  2. Roter timerens skive med klokken til peikeren på forsiden av skiven peker på gjeldende tidspunkt. Merk: Nattetimer (fra 18:30 til 06:30) er uthevet med en grå bakgrunn.
  3. Sett hovedbryteren til TIMER-posisjon (TIMER).
  4. For å overstyre timerprogrammet og styre utgangslasten manuelt:
  • sett hovedbryteren til AV (midtre posisjon) for å slå lasten AV
  • sett hovedbryteren til PÅ (nederste posisjon) for å slå lasten PÅ
  1. Dette er en timerstyring og bør ikke brukes til strømtilkobling. Slå av strømmen på hovedpanelet før du utfører service på denne bryteren eller utstyret den styrer.

Ved strømbrudd, tilbakestill klokkeslettet som forklart i trinn 2.

Viser timer satt til å slå enheten PÅ kl. 22.00 og AV kl. 02.00. Legg merke til at ALLE segmentene mellom kl. 22.00 og kl. 02.00 er skjøvet ut. Gjeldende tidspunkt er kl. 21.00.
Viser timer satt til å slå enheten PÅ kl. 22.00 og AV kl. 02.00. Legg merke til at ALLE segmentene mellom kl. 22.00 og kl. 02.00 er skjøvet ut. Gjeldende tidspunkt er kl. 21.00.
