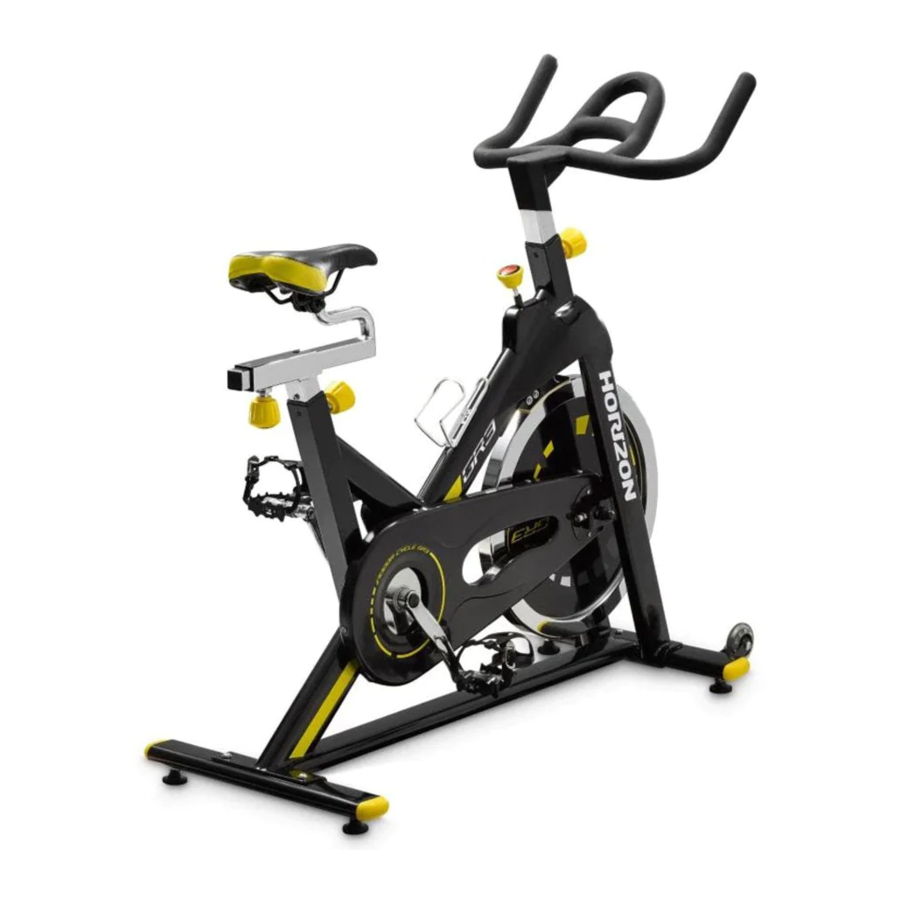

Horizon Fitness GR3, GR5, GR6 – SISERATSAKLI käsiraamat

SEADME KASUTAMINE

KUIDAS SEADET LIIKUTADA

Siseratta suure kaalu tõttu on soovitatav seda liigutada kahekesi. Kui üks inimene tõstab siseratta tagumist osa, hoiab teine inimene lenkstangist tugevalt kinni ja kallutab siseratta ettepoole, kuni see ratastel veereb. Liigutage siseratas ettevaatlikult soovitud kohta ja seejärel langetage see alla.
Kui siseratas pärast mahapanekut põrandal kõikuma hakkab, keerake eesmise või tagumise stabilisaatori all olevaid tasandusjalgu, kuni kõikuv liikumine on kõrvaldatud.

SEADME ASUKOHT

Asetage siseratas tasasele pinnale. Siseratta mõlemal küljel peaks olema 2 jala (60 cm) jagu ruumi. Ärge asetage ratast ühtegi kohta, mis blokeerib ventilatsiooniavasid. Siseratas ei tohiks asuda garaažis, kaetud terrassil, vee lähedal ega väljas.

Vigastuste ohu vähendamiseks olge siseratta liigutamisel äärmiselt ettevaatlik. Ärge proovige seda liigutada ebatasasel pinnal ja veenduge, et lähima seadmeni oleks vähemalt 20-tolline (minimaalne) ohutusruum.

KUIDAS SEADET REGULEERIDA

Siseratast saab reguleerida maksimaalse mugavuse ja treeningu tõhususe tagamiseks. Alltoodud juhised kirjeldavad ühte lähenemisviisi siseratta reguleerimiseks, et tagada kasutaja optimaalne mugavus ja ideaalne kehaasend; võite valida siseratta reguleerimise teisiti.

SADULA REGULEERIMINE

Õige sadula kõrgus aitab tagada maksimaalse treeningu efektiivsuse ja mugavuse, vähendades samal ajal vigastuste ohtu. Reguleerige sadula kõrgust, et see oleks õiges asendis, mis hoiab teie põlves kerge painde, kui jalad on pikendatud asendis.

LENKSTANGI REGULEERIMINE

Lenkstangi õige asend põhineb peamiselt mugavusel. Tavaliselt peaks lenkstang olema algajatele ratturitele veidi kõrgemal kui sadul. Edasijõudnud ratturid võivad proovida erinevaid kõrgusi, et leida teile kõige sobivam seade.

SADULA KÕRGUSE REGULEERIMINE

Pöörake reguleerimishooba vastupäeva ja reguleerige sadul mugavasse pedaalimisasendisse. Sadula asendi lukustamiseks keerake hooba päripäeva.

SADULA HORISONTAALSE ASENDI REGULEERIMINE

Pöörake reguleerimishooba vastupäeva, et liigutada sadulat soovitud suunas ette- või tahapoole. Sadula asendi lukustamiseks keerake hooba päripäeva. Kontrollige sadula libisemist õige toimimise tagamiseks.

LENKSTANGI KÕRGUSE REGULEERIMINE

Pöörake reguleerimishooba vastupäeva, et reguleerida lenkstangi kõrgust. Tõstke või langetage lenkstangi soovitud kõrgusele. Lenkstangi asendi lukustamiseks keerake hooba päripäeva.

PEDAALI RIHMADE REGULEERIMINE

Asetage iga jala pahkluu pedaalile ja varbaklambri sisse nii, et jala pahkluu oleks pedaali spindli (pedaali keskosa) kohal. Pöörake üks jalg käeulatusse ja tõmmake varbaklambri rihm üles. Korrake teise jala puhul. Pedaalides hoidke oma põlved jalgade kohal. Jala varbaklambri küljest eemaldamiseks lõdvendage rihma ja tõmmake jalg välja.

PINGUTUSE REGULEERIMINE JA HÄDAPIDUR

Eelistatud pedaalimise raskusastet (takistust) saab täpselt reguleerida pingutuse reguleerimisnupu abil. Takistuse suurendamiseks keerake pingutuse reguleerimisnuppu päripäeva. Takistuse vähendamiseks keerake nuppu vastupäeva.

• Hooratta peatamiseks pedaalimise ajal vajutage punast hädapiduri hooba.
• Hooratas peaks kiiresti täielikult peatuma.
• Veenduge, et teie jalatsid on varbaklambri külge kinnitatud.
• Vigastuste vältimiseks seadke täielik takistuskoormus, kui ratast ei kasutata, et vältida vigastusi, mis on põhjustatud liikuvate ajamiosade tõttu.

Siserattal ei ole vabalt liikuvat hooratast; pedaalid liiguvad koos hoorattaga, kuni hooratas peatub. Kiiruse vähendamine kontrollitud viisil on vajalik. Hooratta viivitamatuks peatamiseks vajutage punast hädapiduri hooba. Pedaalige alati kontrollitud viisil ja reguleerige oma soovitud kadents vastavalt oma võimetele. Punase hoova allavajutamine = hädaseiskamine.

Siseratas kasutab fikseeritud hooratast, mis kogub hoogu ja hoiab pedaalid pöörlemas ka pärast seda, kui kasutaja on pedaalimise lõpetanud või kui kasutaja jalad libisevad maha. ÄRGE PROOVIGE OMA JALGU PEDAALIDELT EEMALDADA EGA MASINALT MAHA TULLA, KUNI NII PEDAALID KUI KA HOORATAS ON TÄIELIKULT PEATUNUD. Nende juhiste eiramisel võib kaotada kontrolli ja tekkida tõsiseid vigastusi.

KOKKUPANEK

Kokkupaneku protsessi käigus on mitmeid valdkondi, millele tuleb erilist tähelepanu pöörata. On väga oluline järgida kokkupanekujuhiseid korrektselt ja veenduda, et kõik osad on kindlalt kinni keeratud. Kui kokkupanekujuhiseid ei järgita korrektselt, võivad siseratta osad olla lahti ja tunduda lõdvalt ning võivad põhjustada ärritavat müra. Siseratta kahjustuste vältimiseks tuleb kokkupanekujuhised üle vaadata ja võtta parandusmeetmeid.

Enne jätkamist leidke oma siseratta seerianumber, mis asub ratta eesmise stabilisaatori küljes, ja kirjutage see edaspidiseks üles.

» Teenindusse helistades viidake SEERIANUMBRILE ja MUDELI NIMELE.
» Sisestage kindlasti nii SEERIANUMBER kui ka MUDELI NIMI oma garantiikaardile.

MUDELI TEAVE

KAASA ARVATUD PÕHIOOSAD

• 1 põhiraam
• Eesmine ja tagumine stabilisaator
• Lenksikomplekt
• Lenksiposti komplekt (ainult GR6)
• Sadulaposti komplekt
• Pedaalikomplekt

KAASA ARVATUD VARUOSADE PAKEND

• 1 varuosade karp
• 1 kasutusjuhend

LAHTIPAKKIMINE

Siseratta suure kaalu tõttu on soovitatav, et kokkupaneku teostaksid kaks inimest. Asetage siseratas vaba alale ja eemaldage kõik pakkematerjalid; ärge visake pakkematerjale ära enne kokkupaneku lõpetamist.

MÄRKUS: Iga kokkupanekuetapi ajal veenduge, et KÕIK mutrid ja poldid on paigas ja osaliselt sisse keeratud, enne kui ÜKS poldi täielikult kinni keerate.

MÄRKUS: Kerge määrde kasutamine võib aidata riistvara paigaldamisel. Soovitatav on kasutada mis tahes määret, näiteks liitiumratta määret.

VAJATE ABI?
Kui teil on küsimusi või puuduvad mõned osad, võtke ühendust oma kohaliku edasimüüjaga. Kontaktandmed võivad asuda selle juhendi tagakaanel või garantiikaardil.

GR3 KOKKUPANEK

1. SAMM

1. SAMMU RIISTVARA:
NR.	KIRJELDUS	KOGUS
1	LENKS	1
2	SADULAPOST	1
3	VASAKPOOLNE PEDAAL	1
4	PAREMPOOLNE PEDAAL	1
5	KOMBINATSIOONVÕTI	1

1. Paigaldage LENKS (1) raami vastuvõtjasse ja kinnitage nupuga.
2. Paigaldage SADULAPOST (2) raami vastuvõtjasse ja kinnitage nupuga.
3. Keerake VASAKPOOLNE PEDAAL (3), millel on spindlil "L", ratta vasakpoolsesse hoovasse, kasutades KOMBINATSIOONVÕTIT (5). Pange tähele, et L-pedaal on vasakukäeline, mida tuleb pingutamiseks keerata vastupäeva.
4. Keerake PAREMPOOLNE PEDAAL (4), millel on spindlil "R", ratta parempoolsesse hoovasse, kasutades KOMBINATSIOONVÕTIT (5). Pange tähele, et R-pedaal on paremakäeline, mida tuleb pingutamiseks keerata päripäeva.

2. SAMM

2. SAMMU RIISTVARA:
NR.	KIRJELDUS	KOGUS
6	KUUSKANTVÕTI	1
7	KUUSKANTPOLDID (M8 X 16L)	8
8	SEIBID	8
9	ESIMENE STABILISAATOR	1
10	TAGUMINE STABILISAATOR	1

1. Kinnitage ESIMENE STABILISAATOR (9) raami külge, kasutades 2 KUUSKANTPOLTI (7) ja 2 SEIBI (8), ning kinnitage kindlalt KUUSKANTVÕTMEGA (6).
2. Kinnitage TAGUMINE STABILISAATOR (10) raami külge, kasutades 2 KUUSKANTPOLTI (7) ja 2 SEIBI (8), ning kinnitage kindlalt KUUSKANTVÕTMEGA (6).

GR5 KOKKUPANEK

1. SAMM

1. SAMMU RIISTVARA:
NR.	KIRJELDUS	KOGUS
1	TAGUMINE STABILISAATOR	1
2	POLDID	4
3	MUTRID	4
4	SEIBID	4
5	VÕTI	1
6	ESIMENE STABILISAATOR	1

1. Kinnitage TAGUMINE STABILISAATOR (1) raami külge, kasutades 2 MUTRIT (3), 2 SEIBI (4) ja 2 POLTI (2), ning kinnitage kindlalt reguleeritava VÕTMEGA (5).
2. Kinnitage ESIMENE STABILISAATOR (6) raami külge, kasutades 2 MUTRIT (3), 2 SEIBI (4) ja 2 POLTI (2), ning kinnitage kindlalt reguleeritava VÕTMEGA (5).

2. SAMM

2. SAMMU RIISTVARA:
NR.	KIRJELDUS	KOGUS
5	VÕTI	1
7	PAREMPOOLNE PEDAAL	1
8	VASAKPOOLNE PEDAAL	1
9	LENKS	1

1. Keerake VASAKPOOLNE PEDAAL (8), millel on spindlil "L", ratta vasakpoolsesse hoovasse, kasutades reguleeritavat VÕTIT (5). Pange tähele, et L-pedaal on vasakukäeline, mida tuleb pingutamiseks keerata vastupäeva.
2. Keerake PAREMPOOLNE PEDAAL (7), millel on spindlil "R", ratta parempoolsesse hoovasse, kasutades reguleeritavat VÕTIT (5). Pange tähele, et R-pedaal on paremakäeline, mida tuleb pingutamiseks keerata päripäeva.
3. Paigaldage LENKS (9) raami vastuvõtjasse ja kinnitage kiirkinnitusega.

GR6 KOKKUPANEK

1. SAMM

1. SAMMU RIISTVARA:
NR.	KIRJELDUS	KOGUS
1	POLDID	4
2	MUTRID	4
3	SEIBID (M8)	4
4	ESIMENE STABILISAATOR	1
5	TAGUMINE STABILISAATOR	1
6	VÕTI	1

1. Kinnitage ESIMENE STABILISAATOR (4) ja TAGUMINE STABILISAATOR (5) raami külge, kasutades 4 POLTI (1) ja 4 SEIBI (3) ja 4 MUTRIT (2), ning kinnitage kindlalt VÕTMEGA (6).


2. SAMM

2. SAMMU RIISTVARA:
NR.	KIRJELDUS	KOGUS
6	VÕTI	1
7	LENKSI POST	1
8	SADULAPOST	1
9	PAREMPOOLNE PEDAAL	1
10	VASAKPOOLNE PEDAAL	1

1. Keerake VASAKPOOLNE PEDAAL (10), millel on spindlil "L", ratta vasakpoolsesse hoovasse, kasutades VÕTIT (6). Pange tähele, et L-pedaal on vasakukäeline, mida tuleb pingutamiseks keerata vastupäeva.
2. Keerake PAREMPOOLNE PEDAAL (9), millel on spindlil "R", ratta parempoolsesse hoovasse, kasutades VÕTIT (6). Pange tähele, et R-pedaal on paremakäeline, mida tuleb pingutamiseks keerata päripäeva.
3. Paigaldage LENKSI POST (7) raami vastuvõtjasse ja kinnitage kiirkinnitusega.
4. Paigaldage SADULAPOST (8) raami vastuvõtjasse ja kinnitage kiirkinnitusega.

3. SAMM

3. SAMMU RIISTVARA:
NR.	KIRJELDUS	KOGUS
11	KIIRKINNITUS	2
12	LENKS	1
13	SEIBID (M10)	4
14	SADUL	1
15	SADULA LIUGUR	1

1. Paigaldage LENKS (12) lenksiposti vastuvõtjasse, kasutades 2 SEIBI (13) ja kinnitage KIIRKINNITUSEGA (11).
2. Paigaldage SADUL (14) SADULA LIUGURI (15) vastuvõtjasse ja kinnitage võtmega.
3. Kinnitage SADULA LIUGUR (15) SADULAPOSTI (8) külge, kasutades 2 SEIBI (13) ja kinnitage KIIRKINNITUSEGA (11).

KORDUMA KIPPUVAD KÜSIMUSED TOOTE KOHTA

KAS MINU SEADME TEKITATAVAD HELID ON NORMAALSED?

Meie Indoor Cycle'id on ühed kõige vaiksemad saadaval olevad, kuna need kasutavad rihmülekandeid ja konsoolpiduri takistust. Müra minimeerimiseks kasutame kõrgeima kvaliteediga laagreid ja kette/rihmasid. Kuid kuna takistussüsteem ise on nii vaikne, kuulete aeg-ajalt muid väikseid mehaanilisi helisid. Erinevalt vanematest ja valjematest tehnoloogiatest ei ole meie Indoor Cycle'itel ventilaatoreid, hõõrdrihmasid ega generaatori müra, mis neid helisid varjaksid. Need mehaanilised helid, mis võivad olla katkendlikud, on normaalsed ja on põhjustatud märkimisväärse hulga energia ülekandmisest kiiresti pöörlevale hoorattale. Kõik laagrid, ketid/rihmad ja muud pöörlevad osad tekitavad müra, mis kandub läbi korpuse ja raami. Samuti on normaalne, et need helid treeningu ajal ja aja jooksul pisut muutuvad, kuna osad soojuspaisuvad.

MIKS ON Indoor Cycle, MILLE MA TELLISIN, VALJEM KUI POES OLEV?
Kõik treeningtooted tunduvad suures poe müügisalongis vaiksemad, sest seal on üldiselt rohkem taustamüra kui teie kodus. Samuti on vaipkattega betoonpõrandal vähem järelkõla kui puitpõrandal. Mõnikord aitab paks kummimatt vähendada järelkõla põranda kaudu. Kui treeningtoode asetatakse seina lähedale, peegeldub rohkem müra.

KUI KAUA RIHM KESTAB?

Meie tehtud arvutimudelid näitavad praktiliselt tuhandeid hooldusvabu töötunde. Te ei tohiks rihma välja vahetada, kui teil on Indoor Cycle.

KAS MA SAAN Indoor Cycle'it PÄRAST KOKKUPANEKUT LIHTSALT LIIKUTADA?
Teie Indoor Cycle'il on esimesse stabilisaatoritorusse sisseehitatud transpordirattad. Indoor Cycle'i transportimiseks järgige Indoor Cycle'i liigutamise jaotist. On oluline, et paigutaksite oma Indoor Cycle'i mugavasse ja kutsuvasse ruumi. Teie Indoor Cycle on loodud kasutama minimaalselt põrandapinda. Paljud inimesed paigutavad oma Indoor Cycle'id teleri või pildiakna poole. Kui vähegi võimalik, vältige Indoor Cycle'i paigutamist lõpetamata keldrisse. Selleks, et treenimine oleks teie jaoks meeldiv igapäevane tegevus, peaks Indoor Cycle asuma mugavas keskkonnas.

PROBLEEMIDE LAHENDAMINE

Seade teeb kriuksuvat või siristavat häält

Veenduge järgmises:

• Indoor Cycle on tasasel pinnal.
• Lõdvendage kõiki kokkupaneku käigus kinnitatud polte, määrige keermed ja pingutage uuesti.

Kui see probleemi ei lahenda, võite
VÕTTA ÜHENDUST KLIENDITEENINDUSE TEHNILISE TOAGA TEABEKAARDIL OLEVAL NUMBRIL.

Teilt võidakse küsida järgmist teavet, kui te helistate. Palun hoidke need asjad käepärast:

• Mudeli nimi
• Seerianumber
• Ostu tõend (kviitung või krediitkaardi väljavõte)

Rohkem probleemide lahendamise soovitusi leiate meie veebisaidi klienditoe jaotisest. Võtke ühendust klienditoega, kasutades TEABEKAARDIL olevat kontaktteavet.

Selleks, et klienditoe tehniline tugi saaks teie Indoor Cycle'it hooldada, võivad nad vajada üksikasjalikke küsimusi tekkivate sümptomite kohta. Mõned küsimused, mida võidakse küsida:

• Kui kaua on see probleem kestnud?
• Kas see probleem esineb iga kasutuskorraga? Iga kasutajaga?
• Kui kuulete müra, kas see tuleb eest või tagant? Mis tüüpi müra see on (põrin, krigin, kriuksumine, siristamine jne)?
• Kas masinat on määritud ja hooldatud vastavalt hooldusgraafikule?

Nendele ja muudele küsimustele vastamine annab tehnikutele võimaluse saata õigeid varuosi ja vajalikku teenust, et teie ja teie Indoor Cycle saaksid jälle tööle!

HOOLDUS

Indoor Cycle'i konstruktsioonist tulenevat ohutustaset saab säilitada ainult siis, kui seadmeid regulaarselt kontrollitakse kahjustuste ja kulumise suhtes. Töövõimetud komponendid tuleks välja vahetada või seadmed tuleks kuni remondini kasutusest kõrvaldada.

IGAPÄEVANE

• Pühkige Indoor Cycle pärast iga kasutuskorda, et eemaldada higi ja niiskus. Kasutage seepi ja vett või lahjendatud mitteabrasiivset kodupuhastusvahendi lahust. Loputage, et eemaldada pesuaine jäägid, ja seejärel kuivatage.
• Enne iga seanssi kontrollige lahtiste komponentide, näiteks pedaalide või väntade olemasolu, enne järgmise kasutuskorra alustamist. Pingutage kõik lahtised osad.

NÄDALANE

• Kontrollige hooratta õiget joondamist. Pingutage vajadusel hooratta mutreid.
• Eemaldage ketikaitse ja kontrollige, kas kett on lahti. Reguleerige ja määrige ketti vastavalt vajadusele.
• Kontrollige, kas väntvõllid on alumise kronsteini küljes tihedalt kinni.
• Kontrollige kõiki osi, mutreid, polte või kruvisid reguleerimise, asendamise või hoolduse suhtes.

KUUNE

• Kontrollige raami ja peamisi koostekomponente rooste või korrosiooni suhtes. Kallutage ratast või asetage see tagurpidi, et leida piirkonnad, kus võib tekkida rooste ja korrosioon. Kasutage väikest traatharja, et eemaldada rooste kogunemine väikestes pragudes, nagu näiteks nivelleerimisjalad, kiirkinnitushoovad ja muud poltide komplektid.
• Kontrollige kõiki kuluvaid osi reguleerimise või võimaliku osade asendamise suhtes. Pöörake erilist tähelepanu järgmisele:
  1. Kontrollige piduriklotsi kulumist. Liigne kulumine või kuivus näitab, et see tuleb välja vahetada.
  2. Kontrollige istmepadjandi kulumist. Rebenemised, rebendid või liigne liikumine näitavad, et see tuleb välja vahetada.
  3. Kontrollige pedaalide lõtku. Pedaalide liigne liikumine näitab, et need tuleb välja vahetada.
• Kontrollige keti pinget, keerates väntvõlli, et hooratast ettepoole lükata. Tehke seda liikumist 1/4 pööretega, et hinnata, kas väntvõlli ja hooratta vahel on vaba liikumist.
• Kuivus või pikaajaline kasutamine võib põhjustada istme ja juhtraua kõrguse ja ulatuse reguleerimise pingutamist. Sel juhul tuleks libisev komplekt raami küljest eemaldada ja enne kokkupanekut kanda libisevale pinnale õhuke kiht kerget määrdeainet. Sarnaselt kandke kerge määrdeaine klammerduskomplektile, et see kinni ei kiiluks. Enne uuesti kokkupanekut puhastage liigne määrdeaine ära.
• Palun määrige istmeposti, piduriklotsi ja juhtraua reguleerimist regulaarselt oma osade pakendis oleva määrdeainega.

GR3 PLAHVATUSVAADE

GR3 OSADE LOETELU

GR5 PLAHVATUSVAADE

GR5 OSADE LOETELU

GR6 PLAHVATUSVAADE

GR6 OSADE LOETELU
