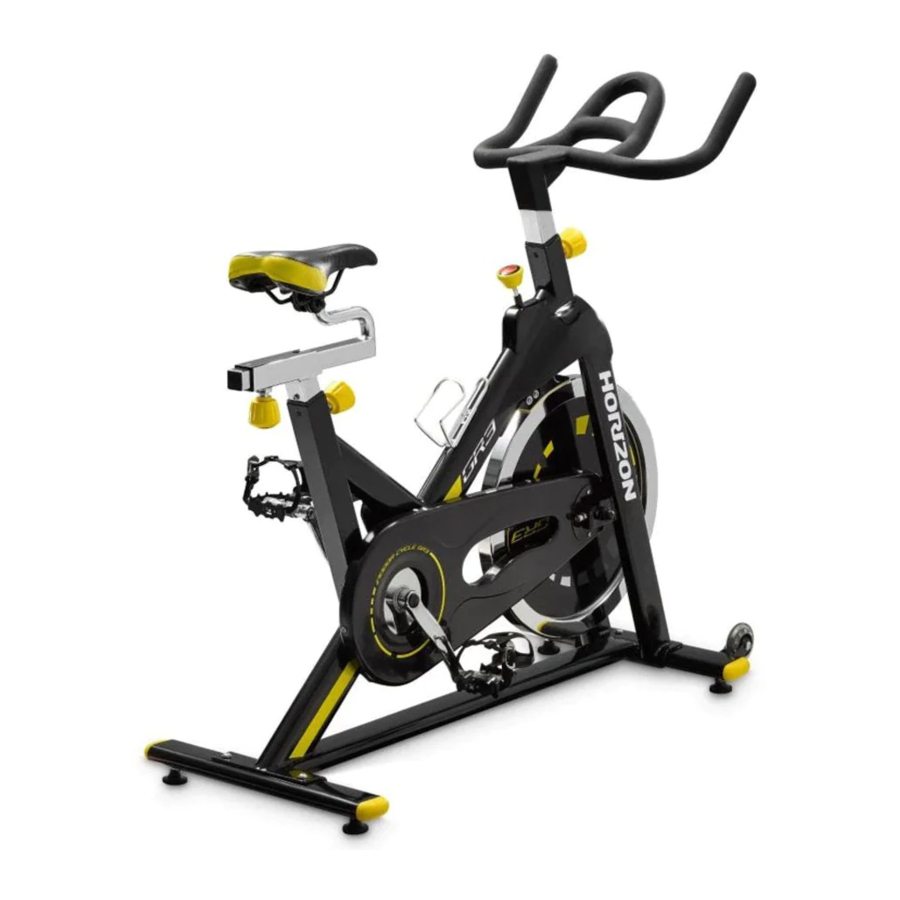

Horizon Fitness GR3, GR5, GR6 – BELTÉRI KERÉKPÁR Használati utasítás

EGYSÉG MŰKÖDÉSE

AZ ESZKÖZ ÁTHELYEZÉSE

A beltéri kerékpár súlya miatt ajánlott két személynek áthelyeznie. Amíg az egyik személy felemeli a beltéri kerékpár hátulját, a másik személy szilárdan tartja a kormányt, és előre billenti a beltéri kerékpárt, amíg az a kerekeken gurul. Óvatosan helyezze át a beltéri kerékpárt a kívánt helyre, majd engedje le.
Ha a beltéri kerékpár a lerakás után billeg a padlón, forgassa el az első vagy a hátsó stabilizátor alatti szintezőlábakat, amíg a billegő mozgás megszűnik.

AZ EGYSÉG HELYZETE

Helyezze a beltéri kerékpárt vízszintes felületre. A beltéri kerékpárt mindkét oldalán 60 cm-es (2 láb) helynek kell lennie. Ne helyezze a kerékpárt olyan helyre, amely elzárja a szellőzőnyílásokat. A beltéri kerékpárt nem szabad garázsban, fedett teraszon, víz közelében vagy a szabadban elhelyezni.

A sérülések kockázatának csökkentése érdekében legyen rendkívül óvatos a beltéri kerékpár mozgatásakor. Ne kísérelje meg egyenetlen felületeken áthelyezni, és ajánlott legalább 50 cm-es biztonsági távolságot tartani a legközelebbi berendezéshez.

AZ EGYSÉG BEÁLLÍTÁSA

A beltéri kerékpár a maximális kényelem és a hatékony edzés érdekében állítható. Az alábbi utasítások egy olyan megközelítést írnak le, amellyel beállíthatja a beltéri kerékpárt az optimális felhasználói kényelem és az ideális testhelyzet biztosítása érdekében; dönthet úgy, hogy másképp állítja be a beltéri kerékpárt.

NYEREG BEÁLLÍTÁSA

A megfelelő nyeregmagasság segít biztosítani a maximális edzéshatékonyságot és kényelmet, miközben csökkenti a sérülések kockázatát. Állítsa be a nyeregmagasságot, hogy az megfelelő helyzetben legyen, ami enyhe hajlítást tart a térdében, miközben a lábai kinyújtott helyzetben vannak.

KORMÁNY BEÁLLÍTÁSA

A kormány megfelelő helyzete elsősorban a kényelmen alapul. Jellemzően a kormánynak valamivel magasabban kell lennie, mint a nyereg a kezdő kerékpárosok számára. A haladó kerékpárosok különböző magasságokat próbálhatnak ki, hogy megtalálják az Ön számára legmegfelelőbb elrendezést.

A NYEREG MAGASSÁGÁNAK BEÁLLÍTÁSA

Forgassa el az állító kart az óramutató járásával ellentétes irányba, és állítsa be a nyerget kényelmes pedálozási helyzetbe. Forgassa el a kart az óramutató járásával megegyező irányba a nyereg helyzetének rögzítéséhez.

A NYEREG VÍZSZINTES HELYZETÉNEK BEÁLLÍTÁSA

Forgassa el az állító kart az óramutató járásával ellentétes irányba, hogy a nyerget előre vagy hátra csúsztassa a kívánt módon. Forgassa el a kart az óramutató járásával megegyező irányba a nyereg helyzetének rögzítéséhez. Ellenőrizze a nyeregcsúszda megfelelő működését.

A KORMÁNY MAGASSÁGÁNAK BEÁLLÍTÁSA

Forgassa el az állító kart az óramutató járásával ellentétes irányba a kormány magasságának beállításához. Emelje fel vagy engedje le a kormányt a kívánt magasságba. Forgassa el a kart az óramutató járásával megegyező irányba a kormány helyzetének rögzítéséhez.

A PEDÁLSZÍJAK BEÁLLÍTÁSA

Helyezze a lábfejét a pedálra és a lábujjtartóba úgy, hogy a lábfeje a pedálorsó fölé (a pedál közepére) kerüljön. Forgasson egy lábfejet karhosszúságra, és húzza fel a lábujjtartó szíját. Ismételje meg a másik lábfejjel. Pedálozás közben tartsa a térdeit a lábai fölött. A lábának a lábujjtartóból való kivételéhez lazítsa meg a szíjat, és húzza ki.

FESZESSÉGSZABÁLYOZÁS ÉS VÉSZFÉK

A pedálozás kívánt nehézségi szintje (ellenállása) finom lépésekben szabályozható a feszességszabályozó gomb segítségével. Az ellenállás növeléséhez forgassa el a feszességszabályozó gombot az óramutató járásával megegyező irányba. Az ellenállás csökkentéséhez forgassa el a gombot az óramutató járásával ellentétes irányba.

• A lendkerék pedálozás közbeni megállításához nyomja le a piros vészfékkart.
• A lendkeréknek gyorsan teljesen le kell állnia.
• Győződjön meg arról, hogy a cipője rögzítve van a lábujjtartóba.
• A sérülések elkerülése érdekében alkalmazzon teljes ellenállást, amikor a kerékpárt nem használja, a mozgó hajtóműalkatrészek miatt.

A beltéri kerékpárnak nincs szabadon mozgó lendkereke; a pedálok a lendkerékkel együtt mozognak tovább, amíg a lendkerék meg nem áll. Szabályozott módon kell csökkenteni a sebességet. A lendkerék azonnali megállításához nyomja le a piros vészfékkart. Mindig szabályozott módon pedálozzon, és állítsa be a kívánt ütemet saját képességei szerint. Nyomja le a piros kart = vészleállítás.

A beltéri kerékpár rögzített lendkereket használ, amely lendületet épít, és a pedálokat még azután is forgatja, hogy a felhasználó abbahagyta a pedálozást, vagy ha a felhasználó lába lecsúszik. NE PRÓBÁLJA MEG KIVENNI A LÁBÁT A PEDÁLOKBÓL, VAGY LESZÁLLNI A GÉPRŐL, AMÍG A PEDÁLOK ÉS A LENDKERÉK IS TELJESEN MEG NEM ÁLLTAK. Ezen utasítások be nem tartása az irányítás elvesztéséhez és súlyos sérülésekhez vezethet.

SZERELÉS

A szerelési folyamat során több területre is különös figyelmet kell fordítani. Nagyon fontos, hogy helyesen kövesse a szerelési útmutatót, és megbizonyosodjon arról, hogy minden alkatrész szilárdan meg van húzva. Ha a szerelési útmutatót nem követik helyesen, a beltéri kerékpár egyes alkatrészei nincsenek meghúzva, lazának tűnnek, és idegesítő zajokat okozhatnak. A beltéri kerékpár károsodásának elkerülése érdekében a szerelési útmutatót át kell tekinteni, és korrekciós intézkedéseket kell tenni.

Mielőtt folytatná, keresse meg a beltéri kerékpár sorozatszámát, amely a kerékpár első stabilizátorán található, és írja le későbbi felhasználás céljából.

» Szervizigény esetén hivatkozzon a SOROZATSZÁMRA és a MODELLNÉVRE.
» Ügyeljen arra, hogy a jótállási jegyen a SOROZATSZÁMOT és a MODELLNEVET is feltüntesse.

MODELL INFORMÁCIÓK

FŐBB ALKATRÉSZEK

• 1 fő váz
• Első és hátsó stabilizátor
• Kormány szett
• Kormányoszlop szett (csak GR6)
• Nyeregcső szett
• Pedál szett

ALKATRÉSZEK CSOMAGOLÁSA

• 1 alkatrészdoboz
• 1 Felhasználói kézikönyv

KICSOMAGOLÁS

A beltéri kerékpár súlya miatt javasolt, hogy a szerelést két személy végezze. Helyezze a beltéri kerékpárt egy tiszta területre, és távolítson el minden csomagolóanyagot; ne dobja ki a csomagolóanyagokat a szerelés befejezéséig.

MEGJEGYZÉS: Az egyes összeszerelési lépéseknél győződjön meg arról, hogy MINDEN anya és csavar a helyén van, és részlegesen be van menetesítve, mielőtt BÁRMELYIK csavart teljesen meghúzná.

MEGJEGYZÉS: A hardver beszerelését megkönnyítheti egy kevés zsír. Bármilyen zsír, például lítium kerékpárzsír ajánlott.

SZÜKSÉGE VAN SEGÍTSÉGRE?
Ha kérdése van, vagy hiányoznak alkatrészek, forduljon a helyi forgalmazóhoz. Az elérhetőségek a kézikönyv hátoldalán vagy a jótállási jegyen találhatók.

GR3 SZERELÉSE

1. LÉPÉS

HARDVER AZ 1. LÉPÉSHEZ:
SZ.	LEÍRÁS	DB
1	KORMÁNY	1
2	NYEREGCSŐ	1
3	BAL PEDÁL	1
4	JOBB PEDÁL	1
5	KOMBINÁLT KULCS	1

1. Szerelje be a HANDLEBAR (1) kormányt a vázba, és rögzítse a gombbal.
2. Szerelje be a SEAT POST (2) nyeregcsövet a vázba, és rögzítse a gombbal.
3. Csavarja be a LEFT PEDAL (3) bal pedált, amelyen "L" betű található az orsón, a kerékpár bal oldali karjába a COMBINATION WRENCH (5) kombinált kulccsal. Kérjük, vegye figyelembe, hogy az L pedál balmenetes, amelyet az óramutató járásával ellentétes irányba kell forgatni a meghúzáshoz.
4. Csavarja be a RIGHT PEDAL (4) jobb pedált, amelyen "R" betű található az orsón, a kerékpár jobb oldali karjába a COMBINATION WRENCH (5) kombinált kulccsal. Kérjük, vegye figyelembe, hogy az R pedál jobbmenetes, amelyet az óramutató járásával megegyező irányba kell forgatni a meghúzáshoz.

2. LÉPÉS

HARDVER A 2. LÉPÉSHEZ:
SZ.	LEÍRÁS	DB
6	IMBUSZKULCS	1
7	IMBUSZCSAVAROK (M8 X 16L)	8
8	ALÁTÉTEK	8
9	ELSŐ STABILIZÁTOR	1
10	HÁTSÓ STABILIZÁTOR	1

1. Rögzítse a FRONT STABILIZER (9) első stabilizátort a vázhoz 2 ALLEN BOLTS (7) imbuszcsavarral és 2 WASHERS (8) alátéttel, és rögzítse szilárdan az ALLEN WRENCH (6) imbuszkulccsal.
2. Rögzítse a REAR STABILIZER (10) hátsó stabilizátort a vázhoz 2 ALLEN BOLTS (7) imbuszcsavarral és 2 WASHERS (8) alátéttel, és rögzítse szilárdan az ALLEN WRENCH (6) imbuszkulccsal.

GR5 SZERELÉSE

1. LÉPÉS

HARDVER AZ 1. LÉPÉSHEZ:
SZ.	LEÍRÁS	DB
1	HÁTSÓ STABILIZÁTOR	1
2	CSAVAROK	4
3	ANYÁK	4
4	ALÁTÉTEK	4
5	KULCS	1
6	ELSŐ STABILIZÁTOR	1

1. Rögzítse a REAR STABILIZER (1) hátsó stabilizátort a vázhoz 2 NUTS (3) anyával, 2 WASHERS (4) alátéttel és 2 BOLTS (2) csavarral, és rögzítse szilárdan az állítható WRENCH (5) kulccsal.
2. Rögzítse a FRONT STABILIZER (6) első stabilizátort a vázhoz 2 NUTS (3) anyával, 2 WASHERS (4) alátéttel és 2 BOLTS (2) csavarral, és rögzítse szilárdan az állítható WRENCH (5) kulccsal.

2. LÉPÉS

HARDVER A 2. LÉPÉSHEZ:
SZ.	LEÍRÁS	DB
5	KULCS	1
7	JOBB PEDÁL	1
8	BAL PEDÁL	1
9	KORMÁNY	1

1. Csavarja be a LEFT PEDAL (8) bal pedált, amelyen "L" betű található az orsón, a kerékpár bal oldali karjába az állítható WRENCH (5) kulccsal. Kérjük, vegye figyelembe, hogy az L pedál balmenetes, amelyet az óramutató járásával counter clockwise (ellentétes irányba) kell forgatni a meghúzáshoz.
2. Csavarja be a RIGHT PEDAL (7) jobb pedált, amelyen "R" betű található az orsón, a kerékpár jobb oldali karjába az állítható WRENCH (5) kulccsal. Kérjük, vegye figyelembe, hogy az R pedál jobbmenetes, amelyet az óramutató járásával clockwise (megegyező irányba) kell forgatni a meghúzáshoz.
3. Szerelje be a HANDLEBAR (9) kormányt a vázba, és rögzítse a gyorskioldóval.

GR6 SZERELÉSE

1. LÉPÉS

HARDVER AZ 1. LÉPÉSHEZ:
SZ.	LEÍRÁS	DB
1	CSAVAROK	4
2	ANYÁK	4
3	ALÁTÉTEK (M8)	4
4	ELSŐ STABILIZÁTOR	1
5	HÁTSÓ STABILIZÁTOR	1
6	KULCS	1

1. Rögzítse a FRONT STABILIZER (4) első és a REAR STABILIZER (5) hátsó stabilizátort a vázhoz 4 BOLTS (1) csavarral és 4 WASHERS (3) alátéttel és 4 NUTS (2) anyával, és rögzítse szilárdan a WRENCH (6) kulccsal.


2. LÉPÉS

HARDVER A 2. LÉPÉSHEZ:
SZ.	LEÍRÁS	DB
6	KULCS	1
7	KORMÁNYOSZLOP	1
8	NYEREGCSŐ	1
9	JOBB PEDÁL	1
10	BAL PEDÁL	1

1. Csavarja be a LEFT PEDAL (10) bal pedált, amelyen "L" betű található az orsón, a kerékpár bal oldali karjába a WRENCH (6) kulccsal. Kérjük, vegye figyelembe, hogy az L pedál balmenetes, amelyet az óramutató járásával ellentétes irányba kell forgatni a meghúzáshoz.
2. Csavarja be a RIGHT PEDAL (9) jobb pedált, amelyen "R" betű található az orsón, a kerékpár jobb oldali karjába a WRENCH (6) kulccsal. Kérjük, vegye figyelembe, hogy az R pedál jobbmenetes, amelyet az óramutató járásával megegyező irányba kell forgatni a meghúzáshoz.
3. Szerelje be a HANDLEBAR MAST(7) kormányoszlopot a vázba, és rögzítse a gyorskioldóval.
4. Szerelje be a SEAT POST(8) nyeregcsövet a vázba, és rögzítse a gyorskioldóval.

3. LÉPÉS

HARDVER A 3. LÉPÉSHEZ:
SZ.	LEÍRÁS	DB
11	GYORSKIOLDÓ	2
12	KORMÁNY	1
13	ALÁTÉTEK (M10)	4
14	NYEREG	1
15	NYEREGCSÚSZKA	1

1. Szerelje be a HANDLEBAR (12) kormányt a kormányoszlopba 2 WASHERS (13) alátéttel, és rögzítse a QUICK RELEASE(11) gyorskioldóval.
2. Szerelje be a SADDLE (14) nyerget a SEAT SLIDER (15) nyeregcsúszkába, és rögzítse a kulccsal.
3. Rögzítse a SEAT SLIDER (15) nyeregcsúszkát a SEAT POST (8) nyeregcsőhöz 2 WASHERS (13) alátéttel, és rögzítse a QUICK RELEASE(11) gyorskioldóval.

GYAKORI TERMÉKKEL KAPCSOLATOS KÉRDÉSEK

NORMÁLIS, HA ZAJOKAT HALLOK A KÉSZÜLÉKEMBŐL?

A szobabiciklijeink a legcsendesebbek közé tartoznak, mivel ékszíjhajtást és konzolos fékellenállást használnak. A legmagasabb minőségű csapágyakat és láncokat/szíjakat használjuk a zaj minimalizálása érdekében. Azonban, mivel maga az ellenállási rendszer ilyen csendes, alkalmanként más enyhe mechanikai zajokat is hallhat. A régebbi, hangosabb technológiákkal ellentétben a szobabiciklijeinken nincsenek ventilátorok, súrlódó szíjak vagy generátorzajok, amelyek elfednék ezeket a hangokat. Ezek a mechanikai zajok, amelyek időszakosak lehetnek, normálisak, és a jelentős mennyiségű energia gyorsan forgó lendkerékre történő átvitele okozza őket. Minden csapágy, lánc/szíj és más forgó alkatrész némi zajt fog generálni, amely a házon és a kereten keresztül terjed. Az is normális, hogy ezek a hangok edzés közben és idővel enyhén változnak az alkatrészek hőtágulása miatt.

MIÉRT HANGOSABB A SZÁLLÍTOTT Szobabicikli, MINT A BOLTBAN LÉVŐ?
Minden fitnesztermék csendesebbnek tűnik egy nagy üzlethelyiségben, mert általában több a háttérzaj, mint az otthonában. Ezenkívül kevesebb a visszhang egy szőnyeggel borított betonpadlón, mint egy fa burkolatú padlón. Néha egy vastag gumiszőnyeg segíthet csökkenteni a padlón keresztül történő visszhangot. Ha egy fitneszterméket egy fal közelébe helyeznek, több visszavert zaj lesz.

MEDDIG BÍRJA AZ ÉKSZÍJ

A számítógépes modellezésünk szerint gyakorlatilag több ezer karbantartásmentes órát bír. Nem kell kicserélnie az ékszíjat, amíg megvan a szobabiciklije.

KÖNNYEN MOZGATHATOM A Szobabiciklit, HA MÁR ÖSSZESZERELTÉK?
A szobabiciklije egy pár szállítókerékkel van beépítve az első stabilizátorrúdba. Kérjük, kövesse a szobabicikli mozgatása című részt a szobabicikli szállításához. Fontos, hogy a szobabiciklijét egy kényelmes és hívogató szobába helyezze. A szobabiciklijét úgy tervezték, hogy minimális alapterületet foglaljon. Sokan a TV-vel vagy egy panorámaablakkal szemben helyezik el a szobabiciklijüket. Ha egyáltalán lehetséges, kerülje a szobabicikli elhelyezését egy befejezetlen pincében. Ahhoz, hogy a testmozgás egy kívánatos napi tevékenység legyen az Ön számára, a szobabiciklit egy kényelmes környezetben kell elhelyezni.

HIBAELHÁRÍTÁS

A készülék nyikorgó vagy csiripelő hangot ad ki

Ellenőrizze a következőket:

• A szobabicikli vízszintes felületen van.
• Lazítsa meg az összes összeszerelés során rögzített csavart, zsírozza meg a meneteket, és húzza meg újra.

Ha ez nem orvosolja a problémát, akkor
VEGYE FEL A KAPCSOLATOT AZ ÜGYFÉLSZOLGÁLATTAL AZ INFORMÁCIÓS KÁRTYÁN TALÁLHATÓ TELEFONSZÁMON.

A következő információkat kérhetik Öntől, amikor felhívja. Kérjük, tartsa ezeket az elemeket kéznél:

• Modellnév
• Sorozatszám
• Vásárlást igazoló dokumentum (nyugta vagy hitelkártya-kivonat)

További hibaelhárítási javaslatokat találhat weboldalunk ügyfélszolgálati részén. Vegye fel a kapcsolatot az ügyfélszolgálattal az INFORMÁCIÓS KÁRTYÁN található elérhetőségi adatok segítségével.

Ahhoz, hogy az ügyfélszolgálat javítani tudja a szobabiciklijét, részletes kérdéseket tehetnek fel a felmerülő tünetekkel kapcsolatban. Néhány hibaelhárítási kérdés, amelyet feltehetnek:

• Mióta áll fenn ez a probléma?
• Ez a probléma minden használatkor előfordul? Minden felhasználónál?
• Ha zajt hall, az elölről vagy hátulról jön? Milyen zaj ez (dübörgő, őrlő, nyikorgó, csiripelő stb.)?
• A gépet a karbantartási ütemterv szerint kenni és karbantartani kellett?

Ezeknek és más kérdéseknek a megválaszolásával a technikusok elküldhetik a megfelelő cserealkatrészeket és a szükséges szolgáltatást, hogy Ön és a szobabiciklije újra működjön!

KARBANTARTÁS

A szobabicikli kialakítása által biztosított biztonsági szint csak akkor tartható fenn, ha a berendezést rendszeresen ellenőrzik, hogy nincs-e rajta sérülés és kopás. A működésképtelen alkatrészeket ki kell cserélni, vagy a berendezést ki kell vonni a használatból, amíg meg nem javítják.

NAPI

• Minden használat után törölje le a szobabiciklit, hogy eltávolítsa az izzadságot és a nedvességet. Használjon szappant és vizet, vagy egy hígított, nem karcoló háztartási tisztítószeres oldatot. Öblítse le a tisztítószer maradványainak eltávolításához, majd szárítsa meg.
• Minden edzés előtt ellenőrizze, hogy nincsenek-e laza alkatrészek, például pedálok vagy hajtókarok, mielőtt elkezdené a következő használatot. Húzza meg a laza alkatrészeket.

HETI

• Ellenőrizze a lendkerék megfelelő beállítását. Szükség szerint húzza meg a lendkerék anyáit.
• Távolítsa el a láncvédőt, és ellenőrizze, hogy a lánc nem laza-e. Szükség szerint állítsa be és kenje meg a láncot.
• Ellenőrizze, hogy a hajtókarok szorosan rögzítve vannak-e a középcsapágyhoz.
• Vizsgáljon meg minden alkatrészt, anyát, csavart vagy csavart, hogy szükség van-e beállításra, cserére vagy karbantartásra.

HAVI

• Vizsgálja meg a keretet és a fő szerkezeti elemeket, hogy nincs-e rajtuk rozsda vagy korrózió. Döntse meg a kerékpárt, vagy helyezze fejjel lefelé, hogy megtalálja azokat a területeket, ahol rozsda és korrózió alakulhat ki. Használjon egy kis drótkefét a rozsda eltávolításához a kis repedésekben, például a szintező lábakban, a gyorsrögzítő karokban és más csavarszerelvényekben.
• Vizsgáljon meg minden kopó alkatrészt, hogy szükség van-e beállításra vagy alkatrészcserére. Különösen figyeljen a következőkre:
  1. Ellenőrizze a fékbetét kopását. A túlzott kopás vagy szárazság azt jelzi, hogy cserére van szükség.
  2. Ellenőrizze az ülőpárna kopását. A szakadások, repedések vagy túlzott mozgás azt jelzi, hogy cserére van szükség.
  3. Ellenőrizze a pedálok játékát. A pedálok túlzott mozgása azt jelzi, hogy cserére van szükség.
• Ellenőrizze a lánc feszességét úgy, hogy elforgatja a hajtókart a lendkerék előrehajtásához. Végezze el ezt a mozgást 1/4 fordulatonként, hogy felmérje, van-e holtjáték a hajtókar és a lendkerék között.
• A szárazság vagy a hosszan tartó használat miatt az ülés és a kormány magasságának és távolságának beállítása szorossá válhat. Ha ez a helyzet, a csúszószerkezetet el kell távolítani a keretről, és a csúszófelületre a szerelés előtt egy kevés könnyű zsírt kell felvinni. Hasonlóképpen, vigyen fel egy kevés könnyű zsírt a szorítószerkezetre, hogy az ne szoruljon meg. Szerelés előtt tisztítsa le a felesleges zsírt.
• Kérjük, rendszeresen kenje meg az ülésoszlopot, a fékbetétet és a kormány beállítását a pótalkatrész-csomagban található kenőanyaggal.

GR3 ROBBANTOTT ÁBRA

GR3 ALKATRÉSZLISTA

GR5 ROBBANTOTT ÁBRA

GR5 ALKATRÉSZLISTA

GR6 ROBBANTOTT ÁBRA

GR6 ALKATRÉSZLISTA
