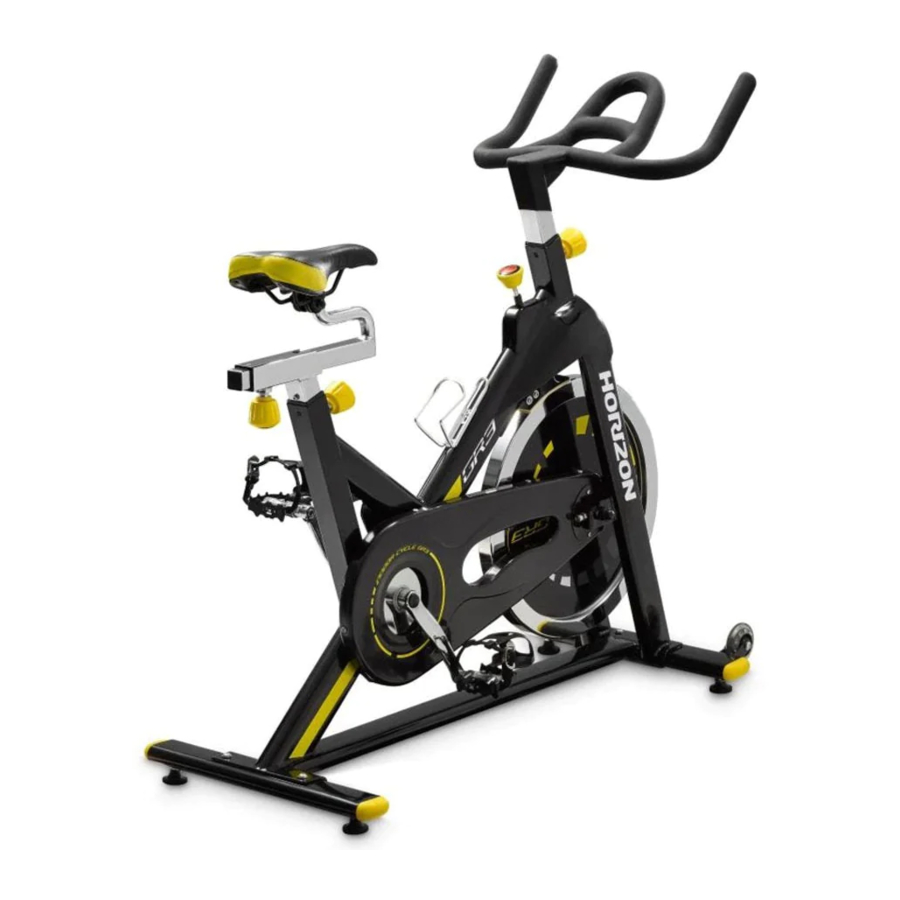

Horizon Fitness GR3, GR5, GR6 - Ръководство за ВЪТРЕШЕН ВЕЛОСИПЕД

РАБОТА С УСТРОЙСТВОТО

КАК ДА ПРЕМЕСТИТЕ УСТРОЙСТВОТО

Поради теглото на вътрешния велосипед се препоръчва двама души да го преместят. Докато един човек повдига задната част на вътрешния велосипед, вторият човек здраво държи кормилото и наклонява вътрешния велосипед напред, докато се търкаля на колелата. Внимателно преместете вътрешния велосипед до желаното място и след това го спуснете.
Ако вътрешният велосипед се клати на пода, след като е поставен, завъртете нивелиращите крачета под предния или задния стабилизатор, докато люлеенето спре.

МЕСТОПОЛОЖЕНИЕ НА УСТРОЙСТВОТО

Поставете вътрешния велосипед на равна повърхност. Трябва да има 60 cm от всяка страна около вътрешния велосипед. Не поставяйте велосипеда в зона, която би блокирала вентилационни отвори или въздушни отвори. Вътрешният велосипед не трябва да се намира в гараж, покрит вътрешен двор, близо до вода или на открито.

За да намалите риска от нараняване, бъдете изключително внимателни, когато премествате вътрешния велосипед. Не се опитвайте да го местите върху неравни повърхности и се уверете, че има безопасно разстояние от 50 cm (минимум) до най-близкото оборудване.

КАК ДА РЕГУЛИРАТЕ УСТРОЙСТВОТО

Вътрешният велосипед може да се регулира за максимален комфорт и ефективност на тренировката. Инструкциите по-долу описват един подход за регулиране на вътрешния велосипед, за да се осигури оптимален комфорт на потребителя и идеално позициониране на тялото; можете да изберете да регулирате вътрешния велосипед по различен начин.

РЕГУЛИРАНЕ НА СЕДАЛКАТА

Правилната височина на седалката помага да се осигури максимална ефективност и комфорт на тренировката, като същевременно се намалява рискът от нараняване. Регулирайте височината на седалката, за да се уверите, че е в правилна позиция, която запазва леко огъване в коляното ви, докато краката ви са в изпънато положение.

РЕГУЛИРАНЕ НА КОРМИЛОТО

Правилната позиция на кормилото се основава главно на комфорта. Обикновено кормилото трябва да бъде разположено малко по-високо от седалката за начинаещи колоездачи. Напредналите колоездачи могат да опитат различни височини, за да получат най-подходящото за вас подреждане.

ЗА ДА РЕГУЛИРАТЕ ВИСОЧИНАТА НА СЕДАЛКАТА

Завъртете регулиращия лост обратно на часовниковата стрелка и регулирайте седалката в удобна позиция за въртене на педалите. Завъртете лоста по посока на часовниковата стрелка, за да заключите позицията на седалката.

ЗА ДА РЕГУЛИРАТЕ ХОРИЗОНТАЛНАТА ПОЗИЦИЯ НА СЕДАЛКАТА

Завъртете регулиращия лост обратно на часовниковата стрелка, за да плъзнете седалката напред или назад, както желаете. Завъртете лоста по посока на часовниковата стрелка, за да заключите позицията на седалката. Тествайте плъзгането на седалката за правилна работа.

ЗА ДА РЕГУЛИРАТЕ ВИСОЧИНАТА НА КОРМИЛОТО

Завъртете регулиращия лост обратно на часовниковата стрелка, за да регулирате височината на кормилото. Повдигнете или спуснете кормилото до желаната височина. Завъртете лоста по посока на часовниковата стрелка, за да заключите позицията на кормилото.

ЗА ДА РЕГУЛИРАТЕ КАИШКИТЕ НА ПЕДАЛИТЕ

Поставете всеки глезен на крака върху педала и в щипката за пръстите, така че глезенът на крака да е центриран над оста на педала (центъра на педала). Завъртете единия крак до достигане с ръка и издърпайте нагоре каишката на щипката за пръстите. Повторете за другия крак. Дръжте коленете си над краката, докато въртите педалите. За да извадите крака си от щипката за пръстите, разхлабете каишката и издърпайте.

РЕГУЛИРАНЕ НА НАПРЕЖЕНИЕТО И АВАРИЙНА СПИРАЧКА

Предпочитаното ниво на трудност при въртене на педалите (съпротивление) може да се регулира на малки стъпки с помощта на копчето за регулиране на напрежението. За да увеличите съпротивлението, завъртете копчето за регулиране на напрежението по посока на часовниковата стрелка. За да намалите съпротивлението, завъртете копчето обратно на часовниковата стрелка.

• За да спрете маховика по време на въртене на педалите, натиснете надолу червения лост на аварийната спирачка.
• Маховикът трябва бързо да спре напълно.
• Уверете се, че обувките ви са закрепени в щипката за пръстите.
• Приложете пълно съпротивление, когато велосипедът не се използва, за да предотвратите наранявания поради движещи се компоненти на задвижващия механизъм.

Вътрешният велосипед няма свободно движещ се маховик; педалите ще продължат да се движат заедно с маховика, докато маховикът спре. Изисква се намаляване на скоростта по контролиран начин. За да спрете маховика незабавно, натиснете надолу червения лост на аварийната спирачка. Винаги въртете педалите по контролиран начин и регулирайте желаната от вас честота на въртене според собствените си възможности. Натиснете червения лост надолу = аварийно спиране.

Вътрешният велосипед използва фиксиран маховик, който набира инерция и ще поддържа педалите да се въртят дори след като потребителят спре да върти педалите или ако краката на потребителя се изплъзнат. НЕ СЕ ОПИТВАЙТЕ ДА ИЗВАДИТЕ КРАКАТА СИ ОТ ПЕДАЛИТЕ ИЛИ ДА СЛЕЗЕТЕ ОТ МАШИНАТА, ДОКАТО И ДВАТА ПЕДАЛА И МАХОВИКЪТ НЕ СПРАТ НАПЪЛНО. Неспазването на тези инструкции може да доведе до загуба на контрол и потенциално сериозно нараняване.

СГЛОБЯВАНЕ

Има няколко области по време на процеса на сглобяване, на които трябва да се обърне специално внимание. Много е важно да следвате правилно инструкциите за сглобяване и да се уверите, че всички части са здраво затегнати. Ако инструкциите за сглобяване не се следват правилно, велоергометърът може да има незатегнати части и да изглежда разхлабен и може да причини дразнещи шумове. За да се предотврати повреда на велоергометъра, инструкциите за сглобяване трябва да бъдат прегледани и да се предприемат коригиращи действия.

Преди да продължите, намерете серийния номер на вашия велоергометър, разположен на предния стабилизатор на велоергометъра, и го запишете за бъдещи справки.

» Обръщайте се към СЕРИЙНИЯ НОМЕР и ИМЕТО НА МОДЕЛА, когато се обаждате за сервиз.
» Не забравяйте да въведете СЕРИЙНИЯ НОМЕР и ИМЕТО НА МОДЕЛА на вашата гаранционна карта.

ИНФОРМАЦИЯ ЗА МОДЕЛА

ОСНОВНИ ВКЛЮЧЕНИ ЧАСТИ

• 1 Основна рамка
• Преден и заден стабилизатор
• Комплект кормило
• Комплект стълб на кормилото (само GR6)
• Комплект стълб на седалката
• Комплект педали

ВКЛЮЧЕНИ ЧАСТИ В ОПАКОВКАТА

• 1 Кутия с части
• 1 Ръководство на потребителя

РАЗПАКОВАНЕ

Поради теглото на велоергометъра, препоръчва се двама души да извършат сглобяването. Поставете велоергометъра в почистена зона и отстранете всички опаковъчни материали; не изхвърляйте опаковъчните материали, докато сглобяването не приключи.

ЗАБЕЛЕЖКА: По време на всяка стъпка от сглобяването се уверете, че ВСИЧКИ гайки и болтове са на мястото си и частично завинтени, преди да затегнете напълно някой БОЛТ.

ЗАБЕЛЕЖКА: Лекото нанасяне на грес може да помогне при инсталирането на хардуера. Препоръчва се всякаква грес, като например литиева грес за велосипеди.

НУЖНА ЛИ ВИ ПОМОЩ?
Ако имате въпроси или ако има липсващи части, свържете се с местния дилър. Информация за контакт може да бъде намерена на задния панел на това ръководство или на гаранционната карта.

СГЛОБЯВАНЕ НА GR3

СТЪПКА 1

ХАРДУЕР ЗА СТЪПКА 1:
НОМЕР	ОПИСАНИЕ	КОЛИЧЕСТВО
1	КОРМИЛО	1
2	СТЪЛБ НА СЕДАЛКАТА	1
3	ЛЯВ ПЕДАЛ	1
4	ДЕСЕН ПЕДАЛ	1
5	КОМБИНИРАН ГАЕЧЕН КЛЮЧ	1

1. Инсталирайте КОРМИЛОТО (1) в приемника на рамката и закрепете с копчето.
2. Инсталирайте СТЪЛБА НА СЕДАЛКАТА (2) в приемника на рамката и закрепете с копчето.
3. Завийте ЛЕВИЯ ПЕДАЛ (3), който има "L" на оста, към лявата страна на велоергометъра с помощта на КОМБИНИРАНИЯ ГАЕЧЕН КЛЮЧ (5). Моля, обърнете внимание, че левият педал е с лява резба, която трябва да се завърти обратно на часовниковата стрелка, за да се затегне.
4. Завийте ДЕСНИЯ ПЕДАЛ (4), който има "R" на оста, към дясната страна на велоергометъра с помощта на КОМБИНИРАНИЯ ГАЕЧЕН КЛЮЧ (5). Моля, обърнете внимание, че десният педал е с дясна резба, която трябва да се завърти по посока на часовниковата стрелка, за да се затегне.

СТЪПКА 2

ХАРДУЕР ЗА СТЪПКА 2:
НОМЕР	ОПИСАНИЕ	КОЛИЧЕСТВО
6	ШЕСТОГРАМЕН КЛЮЧ	1
7	ШЕСТОГРАМНИ БОЛТОВЕ (M8 X 16L)	8
8	ШАЙБИ	8
9	ПРЕДЕН СТАБИЛИЗАТОР	1
10	ЗАДЕН СТАБИЛИЗАТОР	1

1. Прикрепете ПРЕДНИЯ СТАБИЛИЗАТОР (9) към рамката, като използвате 2 ШЕСТОГРАМНИ БОЛТА (7) и 2 ШАЙБИ (8), и закрепете здраво с ШЕСТОГРАМНИЯ КЛЮЧ (6).
2. Прикрепете ЗАДНИЯ СТАБИЛИЗАТОР (10) към рамката, като използвате 2 ШЕСТОГРАМНИ БОЛТА (7) и 2 ШАЙБИ (8), и закрепете здраво с ШЕСТОГРАМНИЯ КЛЮЧ (6).

СГЛОБЯВАНЕ НА GR5

СТЪПКА 1

ХАРДУЕР ЗА СТЪПКА 1:
НОМЕР	ОПИСАНИЕ	КОЛИЧЕСТВО
1	ЗАДЕН СТАБИЛИЗАТОР	1
2	БОЛТОВЕ	4
3	ГАЙКИ	4
4	ШАЙБИ	4
5	ГАЕЧЕН КЛЮЧ	1
6	ПРЕДЕН СТАБИЛИЗАТОР	1

1. Прикрепете ЗАДНИЯ СТАБИЛИЗАТОР (1) към рамката, като използвате 2 ГАЙКИ (3), 2 ШАЙБИ (4) и 2 БОЛТОВЕ (2), и закрепете здраво с помощта на регулируемия ГАЕЧЕН КЛЮЧ (5).
2. Прикрепете ПРЕДНИЯ СТАБИЛИЗАТОР (6) към рамката, като използвате 2 ГАЙКИ (3), 2 ШАЙБИ (4) и 2 БОЛТОВЕ (2), и закрепете здраво с помощта на регулируемия ГАЕЧЕН КЛЮЧ (5).

СТЪПКА 2

ХАРДУЕР ЗА СТЪПКА 2:
НОМЕР	ОПИСАНИЕ	КОЛИЧЕСТВО
5	ГАЕЧЕН КЛЮЧ	1
7	ДЕСЕН ПЕДАЛ	1
8	ЛЯВ ПЕДАЛ	1
9	КОРМИЛО	1

1. Завийте ЛЕВИЯ ПЕДАЛ (8), който има "L" на оста, към лявата страна на велоергометъра с помощта на регулируемия ГАЕЧЕН КЛЮЧ (5). Моля, обърнете внимание, че левият педал е с лява резба, която трябва да се завърти обратно на часовниковата стрелка, за да се затегне.
2. Завийте ДЕСНИЯ ПЕДАЛ (7), който има "R" на оста, към дясната страна на велоергометъра с помощта на регулируемия ГАЕЧЕН КЛЮЧ (5). Моля, обърнете внимание, че десният педал е с дясна резба, която трябва да се завърти по посока на часовниковата стрелка, за да се затегне.
3. Инсталирайте КОРМИЛОТО (9) в приемника на рамката и закрепете с бързото освобождаване.

СГЛОБЯВАНЕ НА GR6

СТЪПКА 1

ХАРДУЕР ЗА СТЪПКА 1:
НОМЕР	ОПИСАНИЕ	КОЛИЧЕСТВО
1	БОЛТОВЕ	4
2	ГАЙКИ	4
3	ШАЙБИ (M8)	4
4	ПРЕДЕН СТАБИЛИЗАТОР	1
5	ЗАДЕН СТАБИЛИЗАТОР	1
6	ГАЕЧЕН КЛЮЧ	1

1. Прикрепете ПРЕДНИЯ СТАБИЛИЗАТОР (4) и ЗАДНИЯ СТАБИЛИЗАТОР (5) към рамката, като използвате 4 БОЛТОВЕ (1) и 4 ШАЙБИ (3) и 4 ГАЙКИ (2), и закрепете здраво с ГАЕЧЕН КЛЮЧ (6).


СТЪПКА 2

ХАРДУЕР ЗА СТЪПКА 2:
НОМЕР	ОПИСАНИЕ	КОЛИЧЕСТВО
6	ГАЕЧЕН КЛЮЧ	1
7	СТЪЛБ НА КОРМИЛОТО	1
8	СТЪЛБ НА СЕДАЛКАТА	1
9	ДЕСЕН ПЕДАЛ	1
10	ЛЯВ ПЕДАЛ	1

1. Завийте ЛЕВИЯ ПЕДАЛ (10), който има "L" на оста, към лявата страна на велоергометъра с помощта на ГАЕЧНИЯ КЛЮЧ (6). Моля, обърнете внимание, че левият педал е с лява резба, която трябва да се завърти обратно на часовниковата стрелка, за да се затегне.
2. Завийте ДЕСНИЯ ПЕДАЛ (9), който има "R" на оста, към дясната страна на велоергометъра с помощта на ГАЕЧНИЯ КЛЮЧ (6). Моля, обърнете внимание, че десният педал е с дясна резба, която трябва да се завърти по посока на часовниковата стрелка, за да се затегне.
3. Инсталирайте СТЪЛБА НА КОРМИЛОТО (7) в приемника на рамката и закрепете с бързото освобождаване.
4. Инсталирайте СТЪЛБА НА СЕДАЛКАТА (8) в приемника на рамката и закрепете с бързото освобождаване.

СТЪПКА 3

ХАРДУЕР ЗА СТЪПКА 3:
НОМЕР	ОПИСАНИЕ	КОЛИЧЕСТВО
11	БЪРЗО ОСВОБОЖДАВАНЕ	2
12	КОРМИЛО	1
13	ШАЙБИ (M10)	4
14	СЕДАЛКА	1
15	ПЛЪЗГАЧ ЗА СЕДАЛКА	1

1. Инсталирайте КОРМИЛОТО (12) в приемника на стълба на кормилото, като използвате 2 ШАЙБИ (13) и закрепете с БЪРЗОТО ОСВОБОЖДАВАНЕ (11).
2. Инсталирайте СЕДАЛКАТА (14) в приемника на ПЛЪЗГАЧА ЗА СЕДАЛКА (15) и закрепете с гаечния ключ.
3. Прикрепете ПЛЪЗГАЧА ЗА СЕДАЛКА (15) към СТЪЛБА НА СЕДАЛКАТА (8), като използвате 2 ШАЙБИ (13) и закрепете с БЪРЗОТО ОСВОБОЖДАВАНЕ (11).

ЧЕСТО ЗАДАВАНИ ВЪПРОСИ ЗА ПРОДУКТА

НОРМАЛНИ ЛИ СА ЗВУЦИТЕ, КОИТО ИЗДАВА МОЕТО УСТРОЙСТВО?

Нашите Indoor Cycles са едни от най-тихите налични, защото използват ремъчни задвижвания и конзолна спирачна устойчивост. Използваме най-висококачествени лагери и вериги/ремъци, за да сведем шума до минимум. Въпреки това, тъй като самата система за съпротивление е толкова тиха, понякога ще чувате други леки механични шумове. За разлика от по-старите, по-шумни технологии, няма вентилатори, триещи ремъци или алтернаторни шумове, които да прикрият тези звуци на нашите Indoor Cycles. Тези механични шумове, които могат да бъдат периодични или не, са нормални и са причинени от преноса на значителни количества енергия към бързо въртящ се маховик. Всички лагери, вериги/ремъци и други въртящи се части ще генерират известен шум, който ще се предава през корпуса и рамката. Също така е нормално тези звуци да се променят леко по време на тренировка и с течение на времето поради термичното разширение на частите.

ЗАЩО Indoor Cycle, КОЙТО МИ ДОСТАВИХА, Е ПО-ШУМЕН ОТ ТОЗИ В МАГАЗИНА?
Всички фитнес продукти изглеждат по-тихи в голям магазин, защото обикновено има повече фонов шум, отколкото във вашия дом. Също така ще има по-малко ехо на бетониран под с килим, отколкото на дървен под. Понякога тежка гумена подложка ще помогне за намаляване на ехото през пода. Ако фитнес продукт е поставен близо до стена, ще има повече отразен шум.

КОЛКО ДЪЛГО ЩЕ ИЗДЪРЖИ РЕМЪКЪТ

Компютърното моделиране, което направихме, показва практически хиляди часове безпроблемна работа. Не би трябвало да се налага да сменяте ремъка, докато имате Indoor Cycle.

МОГА ЛИ ДА ПРЕМЕСТЯ ЛЕСНО Indoor Cycle, СЛЕД КАТО Е СГЛОБЕН?
Вашият Indoor Cycle има чифт транспортни колела, вградени в предната стабилизираща тръба. Моля, следвайте раздела за преместване на Indoor Cycle, за да транспортирате вашия Indoor Cycle. Важно е да поставите вашия Indoor Cycle в удобна и приветлива стая. Вашият Indoor Cycle е проектиран да използва минимално подово пространство. Много хора поставят своите Indoor Cycles с лице към телевизора или към панорамен прозорец. Ако е възможно, избягвайте да поставяте вашия Indoor Cycle в незавършено мазе. За да превърнете упражненията в желана ежедневна дейност за вас, Indoor Cycle трябва да бъде в удобна обстановка.

ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

Устройството издава скърцащ или пискащ звук

Проверете следното:

• Indoor Cycle е върху равна повърхност.
• Разхлабете всички болтове, закрепени по време на процеса на сглобяване, смажете резбите и затегнете отново.

Ако това не отстрани проблема, може да
СЕ СВЪРЖЕТЕ С ТЕХНИЧЕСКАТА ПОДДРЪЖКА НА КЛИЕНТИ НА ПОСОЧЕНИЯ НОМЕР НА ИНФОРМАЦИОННАТА КАРТА.

Следните данни може да бъдат поискани от вас, когато се обадите. Моля, пригответе тези данни:

• Име на модела
• Сериен номер
• Доказателство за покупка (разписка или извлечение от кредитна карта)

Може да намерите още предложения за отстраняване на неизправности в раздела за поддръжка на клиенти на нашия уебсайт. Свържете се с отдела за поддръжка на клиенти, като използвате информацията за контакт на ИНФОРМАЦИОННАТА КАРТА.

За да може техническата поддръжка на клиенти да обслужи вашия Indoor Cycle, може да се наложи да зададат подробни въпроси за симптомите, които се появяват. Някои въпроси за отстраняване на неизправности, които могат да бъдат зададени, са:

• От колко време се появява този проблем?
• Появява ли се този проблем при всяка употреба? При всеки потребител?
• Ако чувате шум, откъде идва той - отпред или отзад? Какъв вид шум е той (тътнещ, стържещ, скърцащ, пискащ и т.н.)?
• Машината смазвана и поддържана ли е съгласно графика за поддръжка?

Отговорите на тези и други въпроси ще дадат възможност на техниците да изпратят подходящи резервни части и услугата, необходима, за да заработят отново вие и вашият Indoor Cycle!

ПОДДРЪЖКА

Нивото на безопасност, осигурено от конструкцията на Indoor Cycle, може да бъде поддържано само когато оборудването се проверява редовно за повреди и износване. Неработещите компоненти трябва да бъдат заменени или оборудването трябва да бъде извадено от употреба, докато не бъде поправено.

ЕЖЕДНЕВНО

• Избърсвайте Indoor Cycle след всяка употреба, за да отстраните потта и влагата. Използвайте сапун и вода или разреден неабразивен почистващ препарат за домакинството. Изплакнете, за да отстраните остатъците от препарат, и след това подсушете.
• Преди всяка сесия проверявайте за разхлабени компоненти, като например педали или манивели, преди да започнете следващата употреба. Затегнете всички разхлабени части.

СЕДМИЧНО

• Проверете за правилно подравняване на маховика. Затегнете гайките на маховика, ако е необходимо.
• Свалете предпазителя на веригата и проверете за разхлабена верига. Регулирайте и смажете веригата, ако е необходимо.
• Уверете се, че рамената на манивелата са затегнати към долната скоба.
• Проверете всички части, гайки, болтове или винтове за регулировки, смени или поддръжка.

МЕСЕЧНО

• Проверете рамката и основните компоненти на конструкцията за ръжда или корозия. Наклонете цикъла или го поставете в обърнато положение, за да откриете местата, където може да се развие ръжда и корозия. Използвайте малка телена четка, за да отстраните натрупаната ръжда в малки пукнатини, като например нивелиращи крачета, бързо освобождаващи лостове и други болтови сглобки.
• Проверете всички износващи се елементи за регулировки или възможна смяна на части. Обърнете специално внимание на следното:
  1. Проверете спирачната накладка за износване. Прекомерното износване или сухота показва, че е необходима смяна.
  2. Проверете подложката на седалката за износване. Разкъсванията, пробивите или прекомерното движение показват, че е необходима смяна.
  3. Проверете педалите за луфт. Прекомерното движение на педалите показва, че е необходима смяна.
• Проверете напрежението на веригата, като завъртите манивелата, за да задвижите маховика напред. Направете това движение на 1/4 оборота, за да прецените дали има свободен ход между манивелата и маховика.
• Сухотата или продължителната употреба могат да доведат до стягане на регулировките на височината и обхвата на седалката и кормилото. Ако това е така, плъзгащата се конструкция трябва да бъде свалена от рамката и върху плъзгащата се повърхност трябва да се нанесе тънък слой лека грес преди сглобяването. По същия начин нанесете малко лека грес върху затягащата конструкция, за да се уверите, че не се заклини. Почистете излишната грес преди повторно сглобяване.
• Моля, смазвайте редовно колчето на седалката, спирачната накладка и регулирането на кормилото със смазка от вашия пакет с части.

СХЕМА НА GR3 С РАЗГЛОБЕН ИЗГЛЕД

СПИСЪК С ЧАСТИ ЗА GR3

СХЕМА НА GR5 С РАЗГЛОБЕН ИЗГЛЕД

СПИСЪК С ЧАСТИ ЗА GR5

СХЕМА НА GR6 С РАЗГЛОБЕН ИЗГЛЕД

СПИСЪК С ЧАСТИ ЗА GR6

Изтегли ръководство

Тук можете да изтеглите пълната версия на ръководството в pdf формат, което може да съдържа допълнителни инструкции за безопасност, информация за гаранцията, правила на FCC и др.

Изтегли Horizon Fitness GR3, GR5, GR6 - Ръководство за ВЪТРЕШЕН ВЕЛОСИПЕД
