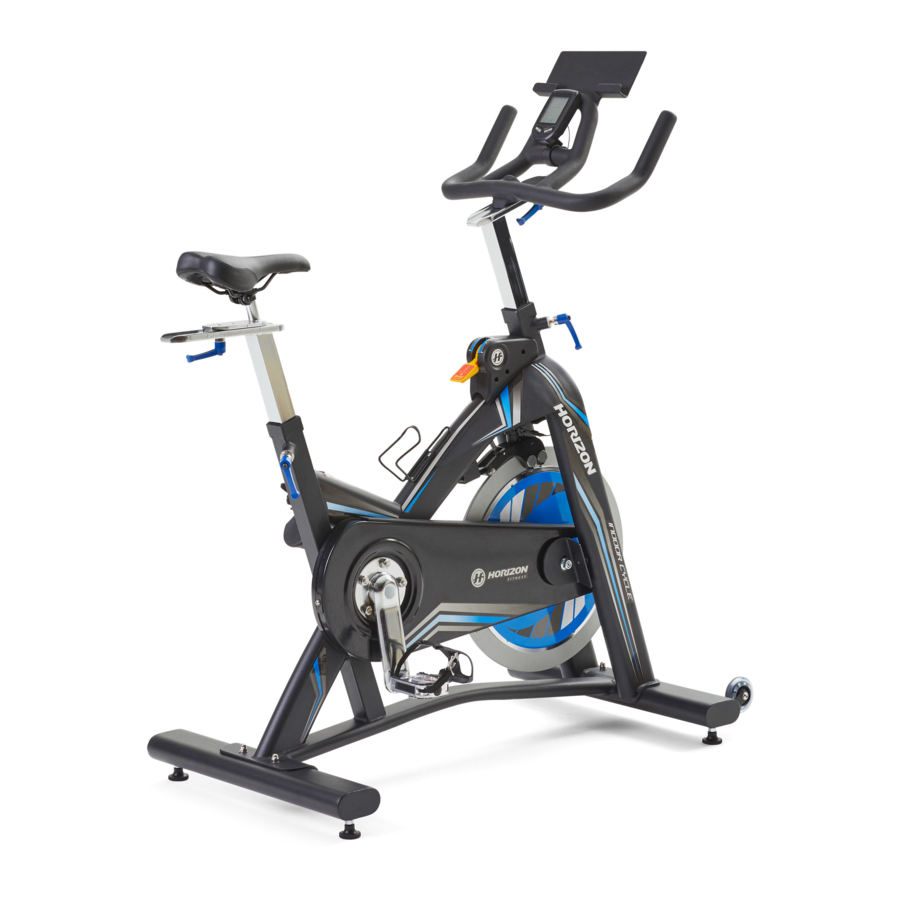

Horizon Fitness IC7.9 - Ръководство за ЗАКРИТ ВЕЛОСИПЕД

РАБОТА С УСТРОЙСТВОТО

КАК ДА ПРЕМЕСТИТЕ УСТРОЙСТВОТО

Поради теглото на закрития велосипед се препоръчва двама души да го местят. Докато един човек повдига задната част на закрития велосипед, вторият човек здраво държи кормилото и накланя закрития велосипед напред, докато се търкаля на колелата. Внимателно преместете закрития велосипед до желаното място и след това го спуснете.
Ако закритият велосипед се клати на пода, след като е поставен, завъртете нивелиращите крачета под предния или задния стабилизатор, докато клатенето спре.

МЕСТОПОЛОЖЕНИЕ НА УСТРОЙСТВОТО

Поставете закрития велосипед върху равна повърхност. Трябва да има 60 см (2 фута) от всяка страна около закрития велосипед. Не поставяйте велосипеда в зона, която ще блокира вентилационни или въздушни отвори. Закритият велосипед не трябва да се намира в гараж, покрито вътрешно дворче, близо до вода или на открито.

За да намалите риска от нараняване, бъдете изключително внимателни, когато местите закрития велосипед. Не се опитвайте да го местите върху неравни повърхности и се уверете, че има безопасно пространство от 20 инча (минимум) до най-близкото оборудване.

КАК ДА НАСТРОИТЕ УСТРОЙСТВОТО

Закритият велосипед може да бъде настроен за максимален комфорт и ефективност на упражненията. Инструкциите по-долу описват един подход за настройка на закрития велосипед, за да се осигури оптимален комфорт на потребителя и идеална позиция на тялото; можете да изберете да настроите закрития велосипед по различен начин.

НАСТРОЙКА НА СЕДАЛКАТА

Правилната височина на седалката помага да се осигури максимална ефективност и комфорт на упражненията, като същевременно се намалява рискът от нараняване. Регулирайте височината на седалката, за да се уверите, че е в правилна позиция, която поддържа леко свиване в коляното, докато краката ви са в изпънато положение.

НАСТРОЙКА НА КОРМИЛОТО

Правилната позиция на кормилото се основава предимно на комфорта. Обикновено кормилото трябва да бъде позиционирано малко по-високо от седалката за начинаещи велосипедисти. Напредналите велосипедисти могат да опитат различни височини, за да получат най-подходящата за вас подредба.

ЗА ДА НАСТРОИТЕ ВИСОЧИНАТА НА СЕДАЛКАТА

Завъртете лоста за регулиране обратно на часовниковата стрелка и настройте седалката в удобна позиция за въртене на педалите. Завъртете лоста по посока на часовниковата стрелка, за да заключите позицията на седалката.

ЗА ДА НАСТРОИТЕ ХОРИЗОНТАЛНАТА ПОЗИЦИЯ НА СЕДАЛКАТА

Завъртете лоста за регулиране обратно на часовниковата стрелка, за да плъзнете седалката напред или назад, както желаете. Завъртете лоста по посока на часовниковата стрелка, за да заключите позицията на седалката. Тествайте плъзгането на седалката за правилна работа.

ЗА ДА НАСТРОИТЕ ВИСОЧИНАТА НА КОРМИЛОТО

Завъртете лоста за регулиране обратно на часовниковата стрелка, за да регулирате височината на кормилото. Повдигнете или спуснете кормилото до желаната височина. Завъртете лоста по посока на часовниковата стрелка, за да заключите позицията на кормилото.

ЗА ДА РЕГУЛИРАТЕ КАИШКИТЕ НА ПЕДАЛИТЕ

Поставете всеки глезен на крака върху педала и в скобата на пръстите, така че глезенът на крака да е центриран над оста на педала (център на педала). Завъртете единия крак, докато достигнете с ръка, и издърпайте каишката на скобата на пръстите нагоре. Повторете за другия крак. Дръжте коленете си над краката си, докато въртите педалите. За да извадите крака си от скобата на пръстите, разхлабете каишката и я издърпайте навън.

РЕГУЛИРАНЕ НА НАПРЕЖЕНИЕТО И АВАРИЙНА СПИРАЧКА

Предпочитаното ниво на трудност при въртене на педалите (съпротивление) може да се регулира на стъпки чрез използване на лоста за регулиране на напрежението. За да увеличите съпротивлението, натиснете лоста за регулиране на напрежението надолу към земята. За да намалите съпротивлението, издърпайте дръжката нагоре.

• За да спрете маховика, докато въртите педалите, натиснете силно лоста за регулиране на напрежението, докато спирачката се търка в маховика.
• Маховикът трябва бързо да спре напълно.
• Уверете се, че обувките ви са фиксирани в скобата на пръстите.
• Приложете пълно натоварване на съпротивлението, когато велосипедът не се използва, за да предотвратите наранявания поради движещи се компоненти на задвижващия механизъм.

Закритият велосипед няма свободно движещ се маховик; педалите ще продължат да се движат заедно с маховика, докато маховикът спре. Необходимо е намаляване на скоростта по контролиран начин. За да спрете маховика незабавно, натиснете силно лоста за регулиране на напрежението. Винаги въртете педалите по контролиран начин и регулирайте желаната от вас честота в съответствие със собствените си способности. Натиснете лоста за регулиране на напрежението надолу = аварийно спиране.

Закритият велосипед използва фиксиран маховик, който набира инерция и ще запази въртенето на педалите дори след като потребителят спре да върти педалите или ако краката на потребителя се изплъзнат. НЕ СЕ ОПИТВАЙТЕ ДА ИЗВАДИТЕ КРАКАТА СИ ОТ ПЕДАЛИТЕ ИЛИ ДА СЛЕЗЕТЕ ОТ МАШИНАТА, ДОКАТО И ДВАТА ПЕДАЛА И МАХОВИКЪТ НЕ СПРАТ НАПЪЛНО. Неспазването на тези инструкции може да доведе до загуба на контрол и потенциално сериозно нараняване.

МОНТАЖ

Има няколко области по време на процеса на монтаж, на които трябва да се обърне специално внимание. Много е важно да следвате правилно инструкциите за монтаж и да се уверите, че всички части са здраво затегнати. Ако инструкциите за монтаж не са спазени правилно, вътрешният велосипед може да има части, които не са затегнати, ще изглеждат хлабави и могат да причинят дразнещи шумове. За да предотвратите повреда на вътрешния велосипед, инструкциите за монтаж трябва да бъдат прегледани и трябва да бъдат предприети коригиращи действия.

Преди да продължите, намерете серийния номер на вашия вътрешен велосипед, разположен на предния стабилизатор на велосипеда, и го запишете за бъдещи справки.

» Обърнете се към СЕРИЙНИЯ НОМЕР и ИМЕТО НА МОДЕЛА, когато се обаждате за обслужване.
» Не забравяйте да въведете както СЕРИЙНИЯ НОМЕР, така и ИМЕТО НА МОДЕЛА във вашата гаранционна карта.

ИНФОРМАЦИЯ ЗА МОДЕЛА

ОСНОВНИ ВКЛЮЧЕНИ ЧАСТИ

• Основна рамка
• Преден стабилизатор
• Заден стабилизатор
• Комплект кормило
• Комплект мачта за кормило
• Конзола
• Комплект педали
• Комплект колче за седалка

ВКЛЮЧЕНА ОПАКОВКА С ЧАСТИ

• 1 кутия с части
• 1 Ръководство на потребителя

РАЗПАКОВАНЕ

Поради теглото на вътрешния велосипед, препоръчва се двама души да извършат монтажа. Поставете вътрешния велосипед в изчистено пространство и отстранете всички опаковъчни материали; не изхвърляйте опаковъчните материали, докато монтажът не бъде завършен.

ЗАБЕЛЕЖКА: По време на всяка стъпка от монтажа се уверете, че ВСИЧКИ гайки и болтове са на мястото си и са частично навити, преди да затегнете напълно който и да е ЕДИН болт.

ЗАБЕЛЕЖКА: Лекото нанасяне на грес може да помогне при инсталирането на хардуера. Препоръчва се всякаква грес, като литиева грес за велосипеди.

НУЖДА ОТ ПОМОЩ?
Ако имате въпроси или липсват части, свържете се с местния дилър. Информация за контакт може да бъде намерена на задния панел на това ръководство или на гаранционната карта.

СТЪПКА 1

ХАРДУЕР ЗА СТЪПКА 1:
NO.	ОПИСАНИЕ	КОЛ.
69	БОЛТ	4
71	ГАЙКА	4
72	ШАЙБА	4
78	КЛЮЧ	1

1. Прикрепете ПРЕДНИЯ СТАБИЛИЗАТОР (66) и ЗАДНИЯ СТАБИЛИЗАТОР (67) към рамката с помощта на 4 БОЛТА (69) и 4 ШАЙБИ (72) и 4 ГАЙКИ (71) и закрепете здраво с КЛЮЧ (78).


СТЪПКА 2

ХАРДУЕР ЗА СТЪПКА 2:
NO.	ОПИСАНИЕ	КОЛ.
36	МАЧТА ЗА КОРМИЛО	1
39	КОЛЧЕ ЗА СЕДАЛКА	1
58L	ЛЯВ ПЕДАЛ	1
58R	ДЕСЕН ПЕДАЛ	1
78	КЛЮЧ	1

1. Завийте ЛЕВИЯ ПЕДАЛ (58L), който има "L" на шпиндела, към лявата страна на рамото на велосипеда с помощта на КЛЮЧА (78). Моля, обърнете внимание, че педалът "L" е с лява резба, която трябва да се завърти обратно на часовниковата стрелка, за да се затегне.
2. Завийте ДЕСНИЯ ПЕДАЛ (58R), който има "R" на шпиндела, към дясната страна на рамото на велосипеда с помощта на КЛЮЧА (78). Моля, обърнете внимание, че педалът "R" е с дясна резба, която трябва да се завърти по посока на часовниковата стрелка, за да се затегне.
3. Инсталирайте МАЧТАТА ЗА КОРМИЛО (36) в гнездото на рамката и закрепете с бързо освобождаване.
4. Инсталирайте КОЛЧЕТО ЗА СЕДАЛКА (39) в гнездото на рамката и закрепете с бързо освобождаване.

СТЪПКА 3

ХАРДУЕР ЗА СТЪПКА 3:
NO.	ОПИСАНИЕ	КОЛ.
3	БЪРЗО ОСВОБОЖДАВАНЕ	2
37	КОРМИЛО	1
38	ШАЙБИ	4
40	ПЛЪЗГАЧ ЗА СЕДАЛКА	1
41	СЕДАЛКА	1

1. Инсталирайте КОРМИЛОТО (37) в гнездото на мачтата на кормилото с помощта на 2 ШАЙБИ (38) и закрепете с БЪРЗОТО ОСВОБОЖДАВАНЕ (3).
2. Инсталирайте СЕДАЛКАТА (41) в гнездото на ПЛЪЗГАЧА ЗА СЕДАЛКА (40) и закрепете с гаечен ключ.
3. Прикрепете ПЛЪЗГАЧА ЗА СЕДАЛКА (40) към КОЛЧЕТО ЗА СЕДАЛКА (39) с помощта на 2 ШАЙБИ (38) и закрепете с БЪРЗОТО ОСВОБОЖДАВАНЕ (3).

СТЪПКА 4

ХАРДУЕР ЗА СТЪПКА 4:
NO.	ОПИСАНИЕ	КОЛ.
84	КОНЗОЛА	1
85	МОНТАЖНА СКОБА	1

1. Фиксирайте КОНЗОЛАТА (84) с МОНТАЖНАТА СКОБА (85) отзад.


СТЪПКА 5

1. Внимателно прикрепете ГОРНИЯ КАБЕЛ НА КОНЗОЛАТА (A) към ДОЛНИЯ КАБЕЛ НА КОНЗОЛАТА (B), предварително сглобен към кормилото.
2. Внимателно прикрепете КАБЕЛА НА МАЧТАТА (C) към КАБЕЛА НА РАМКАТА (D), предварително сглобен в рамката.
3. Регулирайте конзолата до предпочитания ъгъл на гледане.
   ЗАБЕЛЕЖКА: Проверете дали няма хлабав кабел, който може да влезе в контакт с маховика, след като кабелният сноп бъде сглобен. Приберете всеки хлабав кабел.
4. Поздравления, успешно сглобихте вътрешния велосипед.

РАБОТА С КОНЗОЛАТА

ДИСПЛЕЙ НА КОНЗОЛАТА

ДИСПЛЕЙ НА МОНИТОРА НА МОНИТОРА:
В режим на тренировка LCD прозорците ще показват RPM, KCAL и ODO.
Можете да натиснете левия клавиш, за да промените дисплея между TIME/SPEED/CLOCK/DISTANCE

ЛЯВ И ДЕСЕН КЛАВИШ:

1. Натиснете произволен клавиш, за да събудите конзолата от режим на пестене на енергия.
2. По време на режим на тренировка натиснете левия клавиш за промяна на дисплея между TIME/SPEED/CLOCK/DISTANCE.

НАСТРОЙКА НА ЧАСОВНИКА

Натиснете левия клавиш, докато се покаже CLOCK (часовник), натиснете десния клавиш за 3 секунди, за да влезете в режим на настройка, за да регулирате настройката на часовника. Променете стойността, като натиснете десния клавиш, и потвърдете, като натиснете левия клавиш, конзолата автоматично ще запази дадената стойност след 5 секунди.

ПЕРСОНАЛНА НАСТРОЙКА НА ТРЕНИРОВКАТА

Натиснете левия клавиш, докато се покаже SPEED (скорост), натиснете десния клавиш за 3 секунди, за да регулирате настройката на личните данни. (тегло на потребителя; пол ляво женски/дясно мъжки; време и т.н.) За да превключите между стандартни и метрични единици, натиснете десния бутон, когато lb или kg мига. Това също ще промени настройката за мили и километри.
Забележка: когато батериите бъдат сменени, конзолата ще се върне към стандартни единици.
RPM измерва RPM на краката на потребителя, известен още като каданс.
Променете стойността, като натиснете десния клавиш, и потвърдете, като натиснете левия клавиш, конзолата автоматично ще запази дадената стойност след 5 секунди.

ПЕСТЕНЕ НА ЕНЕРГИЯ

За да минимизира консумацията на енергия, машината ви автоматично ще влезе в режим на пестене на енергия, когато не се използва, и може бързо да бъде събудена с едно докосване на бутон.

ЧЕСТО ЗАДАВАНИ ВЪПРОСИ ЗА ПРОДУКТА

НОРМАЛНИ ЛИ СА ЗВУЦИТЕ, КОИТО ИЗДАВА МОЕТО УСТРОЙСТВО?

Нашите велоергометри са едни от най-тихите налични, защото използват ремъчни задвижвания и конзолна спирачна устойчивост. Използваме най-висококачествени лагери и вериги/ремъци, за да сведем шума до минимум. Въпреки това, тъй като самата система за съпротивление е толкова тиха, от време на време ще чувате други леки механични шумове. За разлика от по-старите, по-шумни технологии, няма вентилатори, триещи ремъци или шумове от алтернатор, които да маскират тези звуци на нашите велоергометри. Тези механични шумове, които може да са периодични или не, са нормални и са причинени от преноса на значителни количества енергия към бързо въртящ се маховик. Всички лагери, вериги/ремъци и други въртящи се части ще генерират известен шум, който ще се предава през корпуса и рамката. Също така е нормално тези звуци да се променят леко по време на тренировка и с течение на времето поради термично разширение на частите.

ЗАЩО ВЕЛОЕРГОМЕТЪРЪТ, КОЙТО МИ ДОСТАВИХА, Е ПО-ШУМЕН ОТ ТОЗИ В МАГАЗИНА?
Всички фитнес продукти изглеждат по-тихи в голям магазин, защото обикновено има повече фонов шум, отколкото в дома ви. Също така, ще има по-малко ехо на килим на бетонен под, отколкото на дървен под. Понякога тежка гумена подложка ще помогне за намаляване на ехото през пода. Ако фитнес продуктът е поставен близо до стена, ще има повече отразен шум.

КОЛКО ДЪЛГО ЩЕ ИЗДЪРЖИ РЕМЪКЪТ

Компютърното моделиране, което направихме, показа практически хиляди часове без поддръжка. Не би трябвало да се налага да сменяте ремъка, докато притежавате велоергометъра.

МОГА ЛИ ЛЕСНО ДА ПРЕМЕСТЯ ВЕЛОЕРГОМЕТЪРА, СЛЕД КАТО Е СГЛОБЕН?
Вашият велоергометър има чифт транспортни колела, вградени в предната стабилизираща тръба. Моля, следвайте секцията за преместване на велоергометъра, за да транспортирате вашия велоергометър. Важно е да поставите вашия велоергометър в удобна и привлекателна стая. Вашият велоергометър е проектиран да използва минимално подово пространство. Много хора поставят своите велоергометри с лице към телевизора или панорамен прозорец. Ако е възможно, избягвайте да поставяте вашия велоергометър в незавършено мазе. За да превърнете упражненията в желана ежедневна дейност за вас, велоергометърът трябва да бъде в удобна обстановка.

ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

Устройството издава скърцащ или цвърчащ шум

Проверете следното:

• Велоергометърът е върху равна повърхност.
• Разхлабете всички болтове, закрепени по време на процеса на сглобяване, смажете резбите и затегнете отново.

Ако това не отстрани проблема, може да се
СВЪРЖЕТЕ С ТЕХНИЧЕСКАТА ПОДДРЪЖКА НА КЛИЕНТИ НА НОМЕРА НА ИНФОРМАЦИОННАТА КАРТА.

Следната информация може да бъде поискана от вас, когато се обадите. Моля, имайте тези елементи под ръка:

• Име на модела
• Сериен номер
• Доказателство за покупка (касова бележка или извлечение от кредитна карта)

Може да намерите повече предложения за отстраняване на неизправности в секцията за поддръжка на клиенти на нашия уебсайт. Свържете се с отдела за поддръжка на клиенти, като използвате информацията за контакт на ИНФОРМАЦИОННАТА КАРТА.

За да може техническата поддръжка на клиенти да обслужи вашия велоергометър, може да се наложи да зададе подробни въпроси относно възникващите симптоми. Някои въпроси за отстраняване на неизправности, които може да бъдат зададени, са:

• От колко време възниква този проблем?
• Възниква ли този проблем при всяка употреба? С всеки потребител?
• Ако чувате шум, идва ли отпред или отзад? Какъв вид шум е (глух, стържещ, скърцащ, цвърчащ и т.н.)?
• Машината смазвана ли е и поддържана ли е съгласно графика за поддръжка?

Отговорите на тези и други въпроси ще дадат възможност на техниците да изпратят подходящи резервни части и обслужването, необходимо за да накарат вас и вашия велоергометър да заработят отново!

ПОДДРЪЖКА

Нивото на безопасност, осигурено от дизайна на велоергометъра, може да бъде поддържано само когато оборудването редовно се проверява за повреди и износване. Неизправните компоненти трябва да бъдат сменени или оборудването трябва да бъде спряно от употреба, докато не бъде ремонтирано.

ЕЖЕДНЕВНО

• Избърсвайте велоергометъра след всяка употреба, за да отстраните потта и влагата. Използвайте сапун и вода или разреден неабразивен битов почистващ препарат. Изплакнете, за да отстраните остатъците от препарат, и след това подсушете.
• Преди всяка сесия проверявайте за разхлабени компоненти като педали или манивели, преди да започнете следващата употреба. Затегнете всички разхлабени части.

СЕДМИЧНО

• Проверете за правилно подравняване на маховика. Затегнете гайките на маховика, ако е необходимо.
• Проверете дали рамената на манивелата са затегнати към долната скоба.
• Проверете всички части, гайки, болтове или винтове за настройки, смяна или поддръжка.

МЕСЕЧНО

• Проверете рамката и основните компоненти на монтажа за ръжда или корозия. Наклонете колелото или го поставете в обърната позиция, за да откриете области, където може да се развие ръжда и корозия. Използвайте малка телена четка, за да отстраните натрупаната ръжда в малки пукнатини, като например нивелиращи крачета, бързо освобождаващи лостове и други болтови съединения.
• Проверете всички износващи се елементи за настройки или възможна смяна на части. Обърнете специално внимание на следното:
  1. Проверете накладката на спирачката за износване. Прекомерното износване или сухотата показват, че е необходима смяна.
  2. Проверете подложката на седалката за износване. Разкъсванията, скъсванията или прекомерното движение показват, че е необходима смяна.
  3. Проверете педалите за хлабина. Прекомерното движение на педалите показва, че е необходима смяна.
• Проверете напрежението на ремъка, като завъртите манивелата, за да задвижите маховика напред. Направете това движение на 1/4 оборота, за да прецените дали има свободен ход между манивелата и маховика.
• Сухотата или продължителната употреба могат да доведат до затягане на регулировките за височина и достигане на седалката и кормилото. Ако случаят е такъв, плъзгащият се модул трябва да се извади от рамката и по плъзгащата се повърхност да се нанесе тънък слой лека грес преди сглобяване. По същия начин нанесете малко лека грес върху затягащия възел, за да се уверите, че няма да блокира. Почистете излишната грес преди повторно сглобяване.
