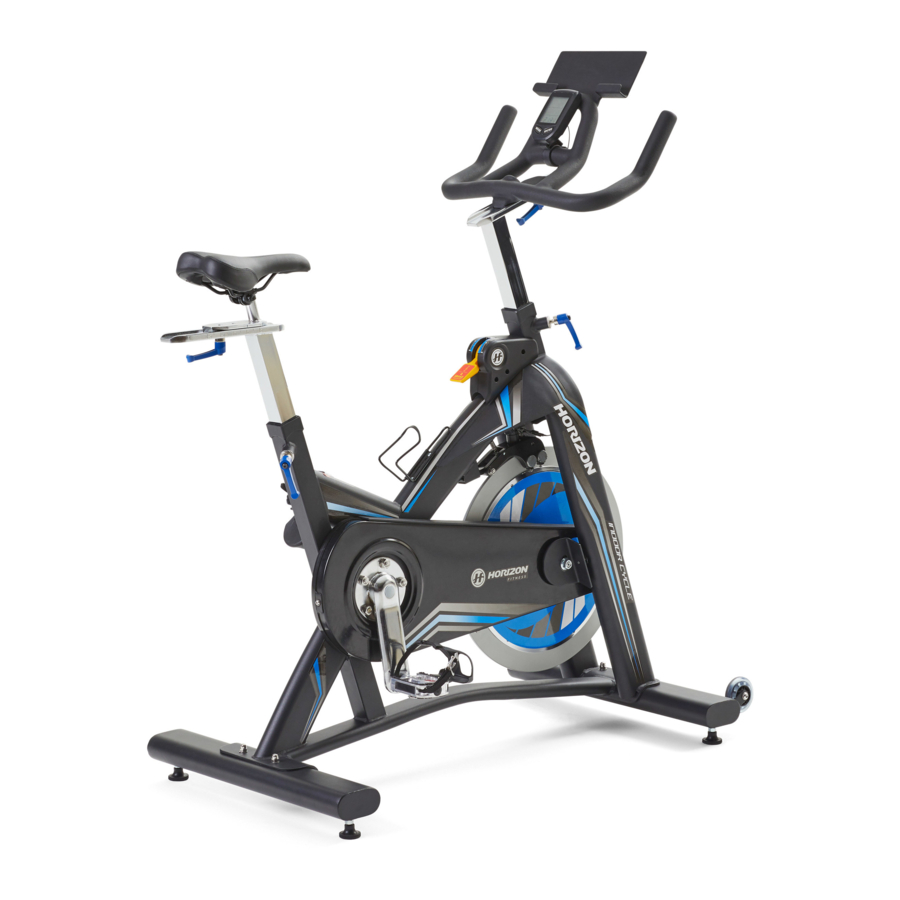

Horizon Fitness IC7.9 - Manual de utilizare pentru BICICLETE DE INTERIOR

FUNCȚIONAREA UNITĂȚII

CUM SE MUTĂ APARATUL

Datorită greutății bicicletei de interior, se recomandă ca două persoane să o mute. În timp ce o persoană ridică partea din spate a bicicletei de interior, a doua persoană ține ferm ghidonul și înclină bicicleta de interior înainte până când se rostogolește pe roți. Mutați cu grijă bicicleta de interior în locația dorită și apoi coborâți-o.
Dacă bicicleta de interior se clatină pe podea după ce a fost așezată, rotiți picioarele de nivelare de sub stabilizatorul din față sau din spate până când mișcarea de clătinare este eliminată.

AMPLASAREA UNITĂȚII

Așezați bicicleta de interior pe o suprafață plană. Ar trebui să existe 60 cm de fiecare parte în jurul bicicletei de interior. Nu așezați bicicleta în nicio zonă care ar bloca orificiile de ventilație sau de aerisire. Bicicleta de interior nu trebuie amplasată într-un garaj, terasă acoperită, lângă apă sau în aer liber.

Pentru a reduce riscul de rănire, utilizați precauție extremă în timpul mutării bicicletei de interior. Nu încercați să o mutați pe suprafețe denivelate și asigurați-vă că există un spațiu de siguranță de 50 cm (minimum) până la cel mai apropiat echipament.

CUM SE REGLAZĂ UNITATEA

Bicicleta de interior poate fi reglată pentru confort maxim și eficiență a exercițiilor fizice. Instrucțiunile de mai jos descriu o abordare a reglării bicicletei de interior pentru a asigura confortul optim al utilizatorului și poziționarea ideală a corpului; puteți alege să reglați bicicleta de interior diferit.

REGLAREA ȘEII

Înălțimea adecvată a șeii ajută la asigurarea eficienței și confortului maxim al exercițiilor fizice, reducând în același timp riscul de rănire. Reglați înălțimea șeii pentru a vă asigura că este în poziția corectă, una care menține o ușoară îndoire a genunchiului în timp ce picioarele sunt în poziție extinsă.

REGLAREA GHIDONULUI

Poziția corectă pentru ghidon se bazează în principal pe confort. De obicei, ghidonul trebuie poziționat ușor mai sus decât șaua pentru cicliștii începători. Cicliștii avansați ar putea încerca diferite înălțimi pentru a obține aranjamentul cel mai potrivit pentru dumneavoastră.

PENTRU A REGLA ÎNĂLȚIMEA ȘEII

Rotiți maneta de reglare în sens invers acelor de ceasornic și reglați șaua într-o poziție confortabilă de pedalare. Rotiți maneta în sensul acelor de ceasornic pentru a bloca poziția șeii.

PENTRU A REGLA POZIȚIA ORIZONTALĂ A ȘEII

Rotiți maneta de reglare în sens invers acelor de ceasornic pentru a glisa șaua înainte sau înapoi după cum doriți. Rotiți maneta în sensul acelor de ceasornic pentru a bloca poziția șeii. Testați glisarea șeii pentru o funcționare corectă.

PENTRU A REGLA ÎNĂLȚIMEA GHIDONULUI

Rotiți maneta de reglare în sens invers acelor de ceasornic pentru a regla înălțimea ghidonului. Ridicați sau coborâți ghidonul la înălțimea dorită. Rotiți maneta în sensul acelor de ceasornic pentru a bloca poziția ghidonului.

PENTRU A REGLA CURELELE PEDALELOR

Așezați fiecare gleznă a piciorului pe pedală și în clema degetului, astfel încât glezna piciorului să fie centrată deasupra axului pedalei (centrul pedalei). Rotiți un picior la îndemâna brațelor și trageți în sus de cureaua clemei degetului. Repetați pentru celălalt picior. Țineți genunchii deasupra picioarelor în timp ce pedalați. Pentru a scoate piciorul din clema degetului, slăbiți cureaua și trageți-l afară.

CONTROLUL TENSIUNII ȘI FRÂNA DE URGENȚĂ

Nivelul preferat de dificultate la pedalare (rezistență) poate fi reglat în trepte prin utilizarea manetei de control al tensiunii. Pentru a crește rezistența, împingeți maneta de control al tensiunii în jos spre sol. Pentru a reduce rezistența, trageți de mâner în sus.

• Pentru a opri volantul în timpul pedalării, apăsați puternic pe maneta de control al tensiunii până când frâna freacă pe volant.
• Volantul ar trebui să se oprească rapid complet.
• Asigurați-vă că pantofii dumneavoastră sunt fixați în clema degetului.
• Aplicați sarcină maximă de rezistență atunci când bicicleta nu este utilizată pentru a preveni rănile cauzate de deplasarea componentelor angrenajului de antrenare.

Bicicleta de interior nu are un volant cu mișcare liberă; pedalele vor continua să se miște împreună cu volantul până când volantul se oprește. Este necesară reducerea vitezei într-un mod controlat. Pentru a opri imediat volantul, apăsați puternic pe maneta de control al tensiunii. Pedalați întotdeauna într-un mod controlat și ajustați cadența dorită în funcție de propriile abilități. Apăsați maneta de control al tensiunii în jos = oprire de urgență.

Bicicleta de interior utilizează un volant fix care acumulează impuls și va menține pedalele rotindu-se chiar și după ce utilizatorul încetează să pedaleze sau dacă picioarele utilizatorului alunecă. NU ÎNCERCAȚI SĂ VĂ SCOATEȚI PICIOARELE DE PE PEDALE SAU SĂ DEMONTAȚI APARATUL PÂNĂ CÂND ATÂT PEDALELE, CÂT ȘI VOLANTUL S-AU OPRIT COMPLET. Nerespectarea acestor instrucțiuni poate duce la pierderea controlului și la potențiale vătămări grave.

ASAMBLARE

Există mai multe zone în timpul procesului de asamblare cărora trebuie să li se acorde o atenție deosebită. Este foarte important să urmați corect instrucțiunile de asamblare și să vă asigurați că toate piesele sunt strânse ferm. Dacă instrucțiunile de asamblare nu sunt urmate corect, bicicleta indoor ar putea avea piese care nu sunt strânse și vor părea slăbite și pot provoca zgomote iritante. Pentru a preveni deteriorarea bicicletei indoor, instrucțiunile de asamblare trebuie revizuite și trebuie luate măsuri corective.

Înainte de a continua, găsiți numărul de serie al bicicletei dvs. indoor, aflat pe stabilizatorul frontal al bicicletei și notați-l pentru referințe viitoare.

» Consultați NUMĂRUL DE SERIE și NUMELE MODELULUI când sunați pentru service.
» Asigurați-vă că introduceți atât NUMĂRUL DE SERIE, cât și NUMELE MODELULUI pe cardul de garanție.

INFORMAȚII DESPRE MODEL

PIESELE PRINCIPALE INCLUSE

• Cadru principal
• Stabilizator frontal
• Stabilizator spate
• Set ghidon
• Set tijă ghidon
• Consolă
• Set pedale
• Set tijă de șa

AMBALAREA PIESELOR INCLUSE

• 1 Cutie cu piese
• 1 Manual de utilizare

DESPACHETAREA

Datorită greutății bicicletei indoor, se recomandă ca două persoane să efectueze asamblarea. Așezați bicicleta indoor într-o zonă degajată și îndepărtați toate materialele de ambalare; nu aruncați materialele de ambalare până la finalizarea asamblării.

NOTĂ: În timpul fiecărei etape de asamblare, asigurați-vă că TOATE piulițele și șuruburile sunt la locul lor și parțial înșurubate înainte de a strânge complet orice șurub.

NOTĂ: O aplicare ușoară de vaselină poate ajuta la instalarea hardware-ului. Se recomandă orice tip de vaselină, cum ar fi vaselina cu litiu pentru biciclete.

AVEȚI NEVOIE DE AJUTOR?
Dacă aveți întrebări sau dacă lipsesc piese, contactați distribuitorul local. Informațiile de contact pot fi găsite pe panoul din spate al acestui manual sau pe cardul de garanție.

PASUL 1

HARDWARE PENTRU PASUL 1:
NR.	DESCRIERE	BUC.
69	ȘURUB	4
71	PIULIȚĂ	4
72	ȘAIBĂ	4
78	CHEIE	1

1. Atașați STABILIZATORUL FRONTAL (66) și STABILIZATORUL SPATE (67) la cadru folosind 4 ȘURUBURI (69) și 4 ȘAIBE (72) și 4 PIULIȚE (71) și fixați ferm cu CHEIA (78).


PASUL 2

HARDWARE PENTRU PASUL 2:
NR.	DESCRIERE	BUC.
36	TIJĂ GHIDON	1
39	TIJĂ DE ȘA	1
58L	PEDALA STÂNGĂ	1
58R	PEDALA DREAPTĂ	1
78	CHEIE	1

1. Înfiletați PEDALA STÂNGĂ (58L) care are "L" pe ax pe brațul stâng al bicicletei folosind CHEIA (78). Vă rugăm să rețineți că pedala "L" este înfiletată pe partea stângă, care trebuie rotită în sens invers acelor de ceasornic pentru a strânge.
2. Înfiletați PEDALA DREAPTĂ (58R) care are "R" pe ax pe brațul drept al bicicletei folosind CHEIA (78). Vă rugăm să rețineți că pedala "R" este înfiletată pe partea dreaptă, care trebuie rotită în sensul acelor de ceasornic pentru a strânge.
3. Instalați TIJA GHIDONULUI (36) în receptorul cadrului și fixați-o cu eliberarea rapidă.
4. Instalați TIJA DE ȘA (39) în receptorul cadrului și fixați-o cu eliberarea rapidă.

PASUL 3

HARDWARE PENTRU PASUL 3:
NR.	DESCRIERE	BUC.
3	ELIBERARE RAPIDĂ	2
37	GHIDON	1
38	ȘAIBE	4
40	GLISIERĂ DE ȘA	1
41	ȘA	1

1. Instalați GHIDONUL (37) în receptorul tijei ghidonului folosind 2 ȘAIBE (38) și fixați-l cu ELIBERAREA RAPIDĂ (3).
2. Instalați ȘAUA (41) în receptorul GLISIERULUI DE ȘA (40) și fixați-o cu cheia.
3. Atașați GLISIERUL DE ȘA (40) la TIJA DE ȘA (39) folosind 2 ȘAIBE (38) și fixați-l cu ELIBERAREA RAPIDĂ (3).

PASUL 4

HARDWARE PENTRU PASUL 4:
NR.	DESCRIERE	BUC.
84	CONSOLĂ	1
85	CLEMĂ DE MONTARE	1

1. Fixați CONSOLA (84) cu CLEMA DE MONTARE (85) din spate.


PASUL 5

1. Atașați cu atenție CABUL CONSOLEI SUPERIOARE (A) la CABUL CONSOLEI INFERIOARE (B) preasamblat la ghidon.
2. Atașați cu atenție CABUL TIJEI (C) la CABUL CADRULUI (D) preasamblat în cadru.
3. Reglați consola la unghiul de vizualizare preferat.
   NOTĂ: Verificați dacă nu există cabluri libere care ar putea intra în contact cu volantul odată ce fasciculul de cabluri este asamblat. Ascundeți orice cablu liber.
4. Felicitări, ați asamblat cu succes bicicleta indoor.

FUNCȚIONAREA CONSOLEI

AFIȘAJUL CONSOLEI

AFIȘAJUL MONITORULUI:
În modul de exercițiu, ferestrele LCD vor afișa RPM, KCAL și ODO.
Puteți apăsa tasta stângă pentru a schimba afișajul între TIME/SPEED/CLOCK/DISTANCE (TIMP/VITEZĂ/CEAS/DISTANȚĂ)

TASTA STÂNGA & DREAPTA:

1. Apăsați orice tastă pentru a scoate consola din modul de economisire a energiei.
2. În timpul modului de exercițiu, apăsați stânga pentru a schimba afișajul între TIME/SPEED/CLOCK/DISTANCE (TIMP/VITEZĂ/CEAS/DISTANȚĂ).

SETAREA CEASULUI

Apăsați tasta din stânga până când se afișează CLOCK (CEAS), apăsați tasta din dreapta timp de 3 secunde pentru a intra în modul de setare pentru a regla setarea ceasului. Schimbați valoarea apăsând tasta dreapta și confirmați apăsând tasta stânga, consola va salva automat valoarea dată după 5 secunde.

SETAREA ANTRENAMENTULUI PERSONAL

Apăsați tasta din stânga până când se afișează SPEED (VITEZĂ), apăsați tasta din dreapta timp de 3 secunde pentru a regla setarea datelor personale. (greutatea utilizatorului; sex stânga feminin/dreapta masculin; timp etc.) Pentru a schimba între standard și metric, apăsați butonul din dreapta când lb sau kg clipește. Acest lucru va schimba și setarea milei și km.
Notă: când bateriile sunt înlocuite, consola va reveni la unitățile standard.
RPM măsoară RPM piciorului utilizatorului, cunoscut și sub numele de cadență.
Schimbați valoarea apăsând tasta dreapta și confirmați apăsând tasta stânga, consola va salva automat valoarea dată după 5 secunde.

ECONOMISIREA ENERGIEI

Pentru a minimiza consumul de energie, aparatul dvs. va intra automat în modul de economisire a energiei atunci când nu este utilizat și poate fi repornit rapid prin atingerea unui buton.

ÎNTREBĂRI FRECVENTE DESPRE PRODUS

SUNETELE PE CARE LE PRODUCE APARATUL MEU SUNT NORMALE?

Bicicletele noastre de interior sunt printre cele mai silențioase disponibile, deoarece utilizează transmisii pe curea și rezistență cu frână în consolă. Folosim rulmenți și lanțuri/curele de cea mai bună calitate pentru a minimiza zgomotul. Cu toate acestea, deoarece sistemul de rezistență în sine este atât de silențios, veți auzi ocazional alte zgomote mecanice ușoare. Spre deosebire de tehnologiile mai vechi și mai zgomotoase, nu există ventilatoare, curele de frecare sau zgomote de alternator care să mascheze aceste sunete pe bicicletele noastre de interior. Aceste zgomote mecanice, care pot fi sau nu intermitente, sunt normale și sunt cauzate de transferul unor cantități semnificative de energie către un volant care se rotește rapid. Toți rulmenții, lanțurile/curelele și alte părți rotative vor genera un anumit zgomot care se va transmite prin carcasă și cadru. De asemenea, este normal ca aceste sunete să se schimbe ușor în timpul unui antrenament și în timp, din cauza dilatării termice a pieselor.

DE CE BICICLETA DE INTERIOR PE CARE AM PRIMIT-O ESTE MAI ZGOMOTOASĂ DECÂT CEA DIN MAGAZIN?
Toate produsele de fitness par mai silențioase într-un showroom mare, deoarece există, în general, mai mult zgomot de fond decât în casa dumneavoastră. De asemenea, va exista mai puțină reverberare pe o podea de beton acoperită cu mochetă decât pe o podea cu acoperire din lemn. Uneori, un covor greu de cauciuc va ajuta la reducerea reverberării prin podea. Dacă un produs de fitness este plasat aproape de un perete, va exista mai mult zgomot reflectat.

CÂT VA DURA CUREAUA

Modelarea computerizată pe care am făcut-o a indicat practic mii de ore fără întreținere. Nu ar trebui să fie nevoie să înlocuiți cureaua atâta timp cât aveți bicicleta de interior.

POT MUTA UȘOR BICICLETA DE INTERIOR ODATĂ CE ESTE ASAMBLATĂ?
Bicicleta dumneavoastră de interior are o pereche de roți de transport încorporate în tubul stabilizatorului frontal. Vă rugăm să urmați secțiunea de mutare a bicicletei de interior pentru a transporta bicicleta dumneavoastră de interior. Este important să plasați bicicleta dumneavoastră de interior într-o cameră confortabilă și primitoare. Bicicleta dumneavoastră de interior este proiectată să utilizeze un spațiu minim pe podea. Mulți oameni își vor plasa bicicletele de interior cu fața la televizor sau la o fereastră panoramică. Dacă este posibil, evitați să puneți bicicleta dumneavoastră de interior într-un subsol nefinisat. Pentru a face din exerciții o activitate zilnică dezirabilă pentru dumneavoastră, bicicleta de interior ar trebui să fie într-un cadru confortabil.

DEPANARE

Aparatul scoate un zgomot scârțâit sau ciripit

Verificați următoarele:

• Bicicleta de interior este pe o suprafață plană.
• Slăbiți toate șuruburile atașate în timpul procesului de asamblare, ungeți filetele și strângeți-le din nou.

Dacă acest lucru nu remediază problema, puteți
CONTACTAȚI ASISTENȚA TEHNICĂ PENTRU CLIENȚI LA NUMĂRUL DE PE CARDUL DE INFORMAȚII.

Următoarele informații vă pot fi solicitate când sunați. Vă rugăm să aveți aceste elemente disponibile:

• Numele modelului
• Numărul de serie
• Dovada achiziției (chitanță sau extras de card de credit)

Puteți găsi mai multe sugestii de depanare în secțiunea de asistență pentru clienți de pe site-ul nostru web. Contactați asistența pentru clienți utilizând informațiile de contact de pe CARDUL DE INFORMAȚII.

Pentru ca asistența tehnică pentru clienți să vă poată repara bicicleta de interior, ar putea fi nevoie să pună întrebări detaliate despre simptomele care apar. Unele întrebări de depanare care pot fi puse sunt:

• De cât timp apare această problemă?
• Apare această problemă la fiecare utilizare? Cu fiecare utilizator?
• Dacă auziți un zgomot, vine din față sau din spate? Ce fel de zgomot este (bătăi, șlefuire, scârțâit, ciripit etc.)?
• A fost mașina lubrifiată și întreținută conform programului de întreținere?

Răspunsul la aceste întrebări și la alte întrebări le va oferi tehnicienilor posibilitatea de a trimite piesele de schimb adecvate și serviciul necesar pentru a vă repune pe dumneavoastră și bicicleta dumneavoastră de interior în funcțiune!

ÎNTREȚINERE

Nivelul de siguranță oferit de designul bicicletei de interior poate fi menținut numai atunci când echipamentul este examinat regulat pentru daune și uzură. Componentele nefuncționale trebuie înlocuite sau echipamentul trebuie scos din uz până când este reparat.

ZILNIC

• Ștergeți bicicleta de interior după fiecare utilizare pentru a îndepărta transpirația și umezeala. Folosiți apă și săpun sau o soluție diluată de curățare casnică neabrazivă. Clătiți pentru a îndepărta reziduurile de detergent și apoi uscați.
• Înainte de fiecare sesiune, inspectați componentele slăbite, cum ar fi pedalele sau manivelele, înainte de a începe următoarea utilizare. Strângeți orice piese slăbite.

SĂPTĂMÂNAL

• Verificați alinierea corectă a volantului. Strângeți piulițele volantului după cum este necesar.
• Verificați dacă brațele manivelei sunt strânse pe suportul inferior.
• Inspectați toate piesele, piulițele, șuruburile sau șuruburile pentru ajustări, înlocuiri sau întreținere.

LUNAR

• Inspectați cadrul și componentele principale de asamblare pentru rugină sau coroziune. Înclinați bicicleta sau așezați-o cu susul în jos pentru a localiza zonele în care se pot dezvolta rugină și coroziune. Utilizați o perie mică de sârmă pentru a îndepărta acumularea de rugină în crăpături mici, cum ar fi picioarele de nivelare, manetele de eliberare rapidă și alte ansambluri de șuruburi.
• Inspectați toate elementele de uzură pentru ajustări sau posibile înlocuiri de piese. Acordați o atenție deosebită următoarelor:
  1. Inspectați plăcuța de frână pentru uzură. Uzura excesivă sau uscăciunea indică faptul că este necesară înlocuirea.
  2. Inspectați perna scaunului pentru uzură. Rupturile, crăpăturile sau mișcarea excesivă indică faptul că este necesară înlocuirea.
  3. Inspectați pedalele pentru joc. Mișcarea excesivă a pedalelor indică faptul că este necesară înlocuirea.
• Inspectați cureaua pentru tensionare rotind manivela pentru a antrena volantul înainte. Faceți această mișcare în sferturi de rotație pentru a evalua dacă există joc liber între manivelă și volant.
• Uscăciunea sau utilizarea prelungită pot face ca ajustările înălțimii și ale razei de acțiune pentru scaun și ghidon să devină strânse. Dacă acesta este cazul, ansamblul glisant trebuie scos de pe cadru și trebuie aplicat un strat subțire de vaselină ușoară de-a lungul suprafeței glisante înainte de asamblare. În mod similar, aplicați puțină vaselină ușoară pe ansamblul de prindere pentru a vă asigura că nu se blochează. Curățați excesul de vaselină înainte de reasamblare.
