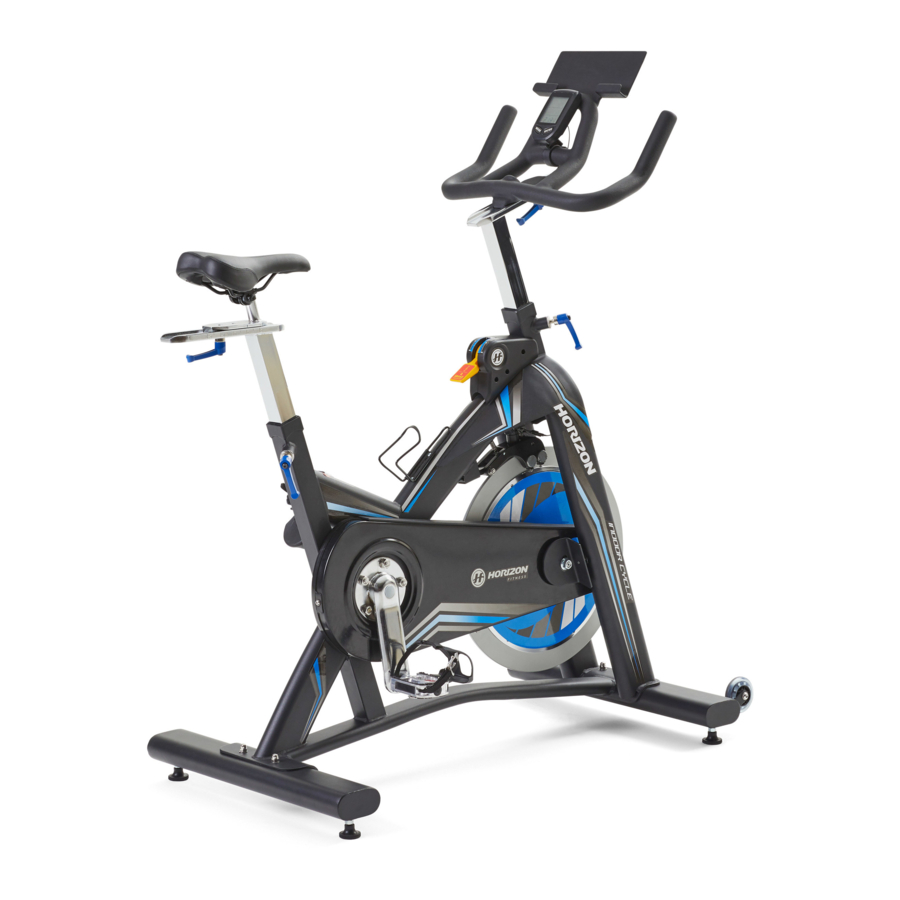

Horizon Fitness IC7.9 - Manual de CICLE INDOOR

FUNCIONAMIENTO DE LA UNIDAD

CÓMO MOVER EL DISPOSITIVO

Debido al peso del CICLE INDOOR, se recomienda que lo muevan dos personas. Mientras una persona levanta la parte posterior del ciclo indoor, la segunda persona sujeta firmemente el manillar e inclina el ciclo indoor hacia delante hasta que ruede sobre las ruedas. Mueva con cuidado el CICLE INDOOR hasta la ubicación deseada y, a continuación, bájelo.
Si el CICLE INDOOR se balancea en el suelo después de haberlo colocado, gire las patas niveladoras situadas debajo del estabilizador delantero o trasero hasta que se elimine el movimiento de balanceo.

UBICACIÓN DE LA UNIDAD

Coloque el CICLE INDOOR sobre una superficie nivelada. Debe haber 60 cm (2 pies) a cada lado del CICLE INDOOR. No coloque el ciclo en ninguna zona que bloquee cualquier respiradero o abertura de aire. El CICLE INDOOR no debe ubicarse en un garaje, patio cubierto, cerca del agua o al aire libre.

Para reducir el riesgo de lesiones, tenga mucho cuidado al mover el ciclo indoor. No intente moverlo sobre superficies irregulares y se recomienda asegurarse de que haya un espacio de seguridad de 50 cm (mínimo) hasta el equipo más cercano.

CÓMO AJUSTAR LA UNIDAD

El CICLE INDOOR se puede ajustar para obtener la máxima comodidad y eficacia en el ejercicio. Las siguientes instrucciones describen un enfoque para ajustar el CICLE INDOOR para garantizar la comodidad óptima del usuario y el posicionamiento ideal del cuerpo; puede optar por ajustar el CICLE INDOOR de forma diferente.

AJUSTE DEL SILLÍN

La altura adecuada del sillín ayuda a garantizar la máxima eficiencia y comodidad en el ejercicio, a la vez que reduce el riesgo de lesiones. Ajuste la altura del sillín para asegurarse de que está en la posición correcta, una que mantenga una ligera flexión en la rodilla mientras las piernas están en la posición extendida.

AJUSTE DEL MANILLAR

La posición adecuada para el manillar se basa principalmente en la comodidad. Normalmente, el manillar debe colocarse ligeramente más alto que el sillín para los ciclistas principiantes. Los ciclistas avanzados pueden probar diferentes alturas para obtener la disposición más adecuada para usted.

PARA AJUSTAR LA ALTURA DEL SILLÍN

Gire la palanca de ajuste en sentido antihorario y ajuste el sillín a una posición de pedaleo cómoda. Gire la palanca en el sentido de las agujas del reloj para bloquear la posición del sillín.

PARA AJUSTAR LA POSICIÓN HORIZONTAL DEL SILLÍN

Gire la palanca de ajuste en sentido antihorario para deslizar el sillín hacia delante o hacia atrás según se desee. Gire la palanca en el sentido de las agujas del reloj para bloquear la posición del sillín. Compruebe que el deslizamiento del sillín funciona correctamente.

PARA AJUSTAR LA ALTURA DEL MANILLAR

Gire la palanca de ajuste en sentido antihorario para ajustar la altura del manillar. Suba o baje el manillar hasta la altura deseada. Gire la palanca en el sentido de las agujas del reloj para bloquear la posición del manillar.

PARA AJUSTAR LAS CORREAS DE LOS PEDALES

Coloque cada tobillo del pie en el pedal y en el clip para los dedos de manera que el tobillo del pie quede centrado sobre el eje del pedal (centro del pedal). Gire un pie hasta el alcance de los brazos y tire de la correa del clip para los dedos. Repita la operación con el otro pie. Mantenga las rodillas sobre los pies mientras pedalea. Para quitar el pie del clip para los dedos, afloje la correa y tire hacia fuera.

CONTROL DE TENSIÓN Y FRENO DE EMERGENCIA

El nivel de dificultad preferido al pedalear (resistencia) se puede regular en incrementos mediante el uso de la palanca de control de tensión. Para aumentar la resistencia, empuje la palanca de control de tensión hacia abajo, hacia el suelo. Para disminuir la resistencia, tire de la palanca hacia arriba.

• Para detener el volante de inercia mientras pedalea, empuje con fuerza la palanca de control de tensión hasta que el freno roce el volante de inercia.
• El volante de inercia debe detenerse por completo rápidamente.
• Asegúrese de que sus zapatos estén fijos en el clip para los dedos.
• Aplique la carga de resistencia completa cuando la bicicleta no esté en uso para evitar lesiones debido al movimiento de los componentes del engranaje de transmisión.

El CICLE INDOOR no tiene un volante de inercia de movimiento libre; los pedales seguirán moviéndose junto con el volante de inercia hasta que este se detenga. Se requiere reducir la velocidad de forma controlada. Para detener el volante de inercia inmediatamente, empuje con fuerza la palanca de control de tensión. Siempre pedalee de forma controlada y ajuste la cadencia deseada según sus propias capacidades. Empuje la palanca de control de tensión hacia abajo = parada de emergencia.

El CICLE INDOOR utiliza un volante de inercia fijo que genera impulso y mantendrá los pedales girando incluso después de que el usuario deje de pedalear o si los pies del usuario se deslizan. NO INTENTE QUITAR LOS PIES DE LOS PEDALES NI DESMONTAR DE LA MÁQUINA HASTA QUE TANTO LOS PEDALES COMO EL VOLANTE DE INERCIA SE HAYAN DETENIDO POR COMPLETO. No seguir estas instrucciones puede provocar la pérdida de control y la posibilidad de sufrir lesiones graves.

MONTAJE

Hay varias áreas durante el proceso de montaje a las que se debe prestar especial atención. Es muy importante seguir correctamente las instrucciones de montaje y asegurarse de que todas las piezas estén bien apretadas. Si las instrucciones de montaje no se siguen correctamente, la bicicleta estática podría tener piezas que no estén apretadas y parecerán sueltas, lo que puede causar ruidos molestos. Para evitar dañar la bicicleta estática, se deben revisar las instrucciones de montaje y se deben tomar medidas correctivas.

Antes de continuar, busque el número de serie de su bicicleta estática, que se encuentra en el estabilizador delantero de la bicicleta, y anótelo para futuras referencias.

» Consulte el NÚMERO DE SERIE y el NOMBRE DEL MODELO cuando llame para solicitar servicio técnico.
» Asegúrese de ingresar tanto el NÚMERO DE SERIE como el NOMBRE DEL MODELO en su tarjeta de garantía.

INFORMACIÓN DEL MODELO

PARTES PRINCIPALES INCLUIDAS

• Estructura principal
• Estabilizador delantero
• Estabilizador trasero
• Juego de manillar
• Juego de mástil de manillar
• Consola
• Juego de pedales
• Juego de poste de asiento

EMBALAJE DE PIEZAS INCLUIDO

• 1 caja de piezas
• 1 Manual del propietario

DESEMBALAJE

Debido al peso de la bicicleta estática, se recomienda que dos personas realicen el montaje. Coloque la bicicleta estática en un área despejada y retire todos los materiales de embalaje; no se deshaga de los materiales de embalaje hasta que se complete el montaje.

NOTA: Durante cada paso del montaje, asegúrese de que TODOS los pernos y tuercas estén en su lugar y parcialmente enroscados antes de apretar por completo CUALQUIER perno.

NOTA: Una ligera aplicación de grasa puede ayudar en la instalación de los herrajes. Se recomienda cualquier grasa, como la grasa de litio para bicicletas.

¿NECESITA AYUDA?
Si tiene preguntas o si faltan piezas, comuníquese con su distribuidor local. La información de contacto se puede encontrar en el panel posterior de este manual o en la tarjeta de garantía.

PASO 1

HERRAJES PARA EL PASO 1:
NO.	DESCRIPCIÓN	CANT.
69	BOLT	4
71	NUT	4
72	WASHER	4
78	WRENCH	1

1. Fije el ESTABILIZADOR DELANTERO (66) y el ESTABILIZADOR TRASERO (67) al cuadro usando 4 PERNOS (69), 4 ARANDELAS (72) y 4 TUERCAS (71), y asegúrelos firmemente con la LLAVE (78).


PASO 2

HERRAJES PARA EL PASO 2:
NO.	DESCRIPCIÓN	CANT.
36	HANDLEBAR MAST	1
39	SEAT POST	1
58L	LEFT PEDAL	1
58R	RIGHT PEDAL	1
78	WRENCH	1

1. Enrosque el PEDAL IZQUIERDO (58L) que tiene la letra "L" en el eje al brazo izquierdo de la bicicleta con la LLAVE (78). Tenga en cuenta que el pedal "L" tiene rosca izquierda, que debe girarse en sentido antihorario para apretar.
2. Enrosque el PEDAL DERECHO (58R) que tiene la letra "R" en el eje al brazo derecho de la bicicleta con la LLAVE (78). Tenga en cuenta que el pedal "R" tiene rosca derecha, que debe girarse en sentido horario para apretar.
3. Instale el MÁSTIL DEL MANILLAR (36) en el receptor del cuadro y asegúrelo con el cierre rápido.
4. Instale el POSTE DEL ASIENTO (39) en el receptor del cuadro y asegúrelo con el cierre rápido.

PASO 3

HERRAJES PARA EL PASO 3:
NO.	DESCRIPCIÓN	CANT.
3	QUICK RELEASE	2
37	HANDLEBAR	1
38	WASHERS	4
40	SEAT SLIDER	1
41	SADDLE	1

1. Instale el MANILLAR (37) en el receptor del mástil del manillar con 2 ARANDELAS (38) y asegúrelo con el CIERRE RÁPIDO (3).
2. Instale el SILLÍN (41) en el receptor del DESLIZADOR DEL ASIENTO (40) y asegúrelo con la llave.
3. Fije el DESLIZADOR DEL ASIENTO (40) al POSTE DEL ASIENTO (39) con 2 ARANDELAS (38) y asegúrelo con el CIERRE RÁPIDO (3).

PASO 4

HERRAJES PARA EL PASO 4:
NO.	DESCRIPCIÓN	CANT.
84	CONSOLE	1
85	MOUNTING CLAMP	1

1. Fije la CONSOLA (84) con la ABRAZADERA DE MONTAJE (85) desde atrás.


PASO 5

1. Conecte con cuidado el CABLE DE LA CONSOLA SUPERIOR (A) al CABLE DE LA CONSOLA INFERIOR (B) premontado en el manillar.
2. Conecte con cuidado el CABLE DEL MÁSTIL (C) al CABLE DEL CUADRO (D) premontado en el cuadro.
3. Ajuste la consola al ángulo de visión preferido.
   NOTA: Compruebe que no haya ningún cable suelto que pueda hacer contacto con el volante una vez que esté montado el mazo de cables. Guarde cualquier cable suelto.
4. Enhorabuena, ha montado correctamente la bicicleta estática.

FUNCIONAMIENTO DE LA CONSOLA

PANTALLA DE LA CONSOLA

PANTALLA DEL MONITOR:
En el modo de ejercicio, las ventanas LCD mostrarán RPM, KCAL y ODO.
Puede presionar la tecla izquierda para cambiar la pantalla entre TIME/SPEED/CLOCK/DISTANCE (TIEMPO/VELOCIDAD/RELOJ/DISTANCIA)

TECLA IZQUIERDA Y DERECHA:

1. Presione cualquier tecla para activar la consola desde el modo de ahorro de energía.
2. Durante el modo de ejercicio, presione la tecla izquierda para cambiar la pantalla entre TIME/SPEED/CLOCK/DISTANCE (TIEMPO/VELOCIDAD/RELOJ/DISTANCIA).

AJUSTE DEL RELOJ

Presione la tecla izquierda hasta que se muestre CLOCK (RELOJ), presione la tecla derecha durante 3 segundos para ingresar al modo de configuración para ajustar la configuración del reloj. Cambie el valor presionando la tecla derecha y confirme presionando la tecla izquierda, la consola guardará automáticamente el valor dado después de 5 segundos.

CONFIGURACIÓN DE ENTRENAMIENTO PERSONAL

Presione la tecla izquierda hasta que se muestre SPEED (VELOCIDAD), presione la tecla derecha durante 3 segundos para ajustar la configuración de datos personales (peso del usuario; género izquierda femenino/derecha masculino; tiempo, etc.). Para cambiar entre estándar y métrico, presione el botón derecho cuando lb o kg estén parpadeando. Esto también cambiará la configuración de millas y km.
Nota: cuando se reemplacen las baterías, la consola volverá a las unidades estándar.
RPM mide las RPM del pie del usuario, también conocidas como cadencia.
Cambie el valor presionando la tecla derecha y confirme presionando la tecla izquierda, la consola guardará automáticamente el valor dado después de 5 segundos.

AHORRO DE ENERGÍA

Para minimizar el consumo de energía, su máquina entrará automáticamente en modo de ahorro de energía cuando no esté en uso y podría activarse rápidamente con solo tocar un botón.

PREGUNTAS COMUNES SOBRE EL PRODUCTO

¿SON NORMALES LOS SONIDOS QUE HACE MI DISPOSITIVO?

Nuestras bicicletas estáticas son de las más silenciosas disponibles porque utilizan transmisiones por correa y resistencia de freno en voladizo. Utilizamos cojinetes y cadenas/correas de la más alta calidad para minimizar el ruido. Sin embargo, debido a que el sistema de resistencia en sí es tan silencioso, ocasionalmente escuchará otros ruidos mecánicos leves. A diferencia de las tecnologías más antiguas y ruidosas, no hay ventiladores, correas de fricción o ruidos de alternador para enmascarar estos sonidos en nuestras bicicletas estáticas. Estos ruidos mecánicos, que pueden ser intermitentes o no, son normales y son causados por la transferencia de cantidades significativas de energía a un volante que gira rápidamente. Todos los cojinetes, cadenas/correas y otras piezas giratorias generarán algo de ruido que se transmitirá a través de la carcasa y el marco. También es normal que estos sonidos cambien ligeramente durante un entrenamiento y con el tiempo debido a la expansión térmica de las piezas.

¿POR QUÉ LA BICICLETA ESTÁTICA QUE ME ENTREGARON ES MÁS RUIDOSA QUE LA DE LA TIENDA?
Todos los productos de fitness parecen más silenciosos en una sala de exposición de una tienda grande porque generalmente hay más ruido de fondo que en su casa. Además, habrá menos reverberación en un piso de concreto alfombrado que en un piso con revestimiento de madera. A veces, una alfombra de goma gruesa ayudará a reducir la reverberación a través del piso. Si un producto de fitness se coloca cerca de una pared, habrá más ruido reflejado.

¿CUÁNTO DURARÁ LA CORREA?

El modelado informático que hemos realizado indicó virtualmente miles de horas sin necesidad de mantenimiento. No debería tener que reemplazar la correa mientras tenga la bicicleta estática.

¿PUEDO MOVER LA BICICLETA ESTÁTICA FÁCILMENTE UNA VEZ QUE ESTÁ ENSAMBLADA?
Su bicicleta estática tiene un par de ruedas de transporte integradas en el tubo estabilizador delantero. Siga la sección de cómo mover la bicicleta estática para transportarla. Es importante que coloque su bicicleta estática en una habitación cómoda y acogedora. Su bicicleta estática está diseñada para utilizar el mínimo espacio en el piso. Muchas personas colocarán sus bicicletas estáticas frente al televisor o a un ventanal. Si es posible, evite colocar su bicicleta estática en un sótano sin terminar. Para que el ejercicio sea una actividad diaria deseable para usted, la bicicleta estática debe estar en un entorno cómodo.

RESOLUCIÓN DE PROBLEMAS

El dispositivo hace un ruido chirriante o un ruido de gorjeo

Verifique lo siguiente:

• La bicicleta estática está sobre una superficie nivelada.
• Afloje todos los pernos conectados durante el proceso de ensamblaje, engrase las roscas y vuelva a apretar.

Si esto no soluciona el problema, puede
CONTACTAR CON EL SOPORTE TÉCNICO AL NÚMERO QUE SE INDICA EN LA TARJETA DE INFORMACIÓN.

Es posible que le soliciten la siguiente información cuando llame. Tenga estos elementos a mano:

• Nombre del modelo
• Número de serie
• Comprobante de compra (recibo o extracto de tarjeta de crédito)

Puede encontrar más sugerencias para la resolución de problemas en la sección de atención al cliente de nuestro sitio web. Póngase en contacto con el servicio de atención al cliente utilizando la información de contacto que figura en la TARJETA DE INFORMACIÓN.

Para que el Soporte Técnico al Cliente pueda dar servicio a su bicicleta estática, es posible que necesite hacer preguntas detalladas sobre los síntomas que se están produciendo. Algunas preguntas para la resolución de problemas que se pueden hacer son:

• ¿Cuánto tiempo lleva ocurriendo este problema?
• ¿Este problema ocurre con cada uso? ¿Con cada usuario?
• Si escucha un ruido, ¿proviene de la parte delantera o trasera? ¿Qué tipo de ruido es (golpeteo, chirrido, crujido, gorjeo, etc.)?
• ¿Se ha lubricado y mantenido la máquina según el programa de mantenimiento?

Responder a estas y otras preguntas dará a los técnicos la capacidad de enviar las piezas de repuesto adecuadas y el servicio necesario para que usted y su bicicleta estática vuelvan a funcionar.

MANTENIMIENTO

El nivel de seguridad proporcionado por el diseño de la bicicleta estática solo se puede mantener cuando el equipo se examina periódicamente para detectar daños y desgaste. Los componentes que no funcionan deben reemplazarse o el equipo debe dejarse de usar hasta que se repare.

DIARIO

• Limpie la bicicleta estática después de cada uso para eliminar el sudor y la humedad. Use agua y jabón, o una solución diluida de limpiador doméstico no abrasivo. Enjuague para eliminar los residuos de detergente y luego seque.
• Antes de cada sesión, inspeccione si hay componentes sueltos, como pedales o bielas, antes de comenzar el siguiente uso. Apriete las piezas sueltas.

SEMANAL

• Compruebe la alineación correcta del volante. Apriete las tuercas del volante según sea necesario.
• Compruebe que los brazos de la biela estén apretados al soporte inferior.
• Inspeccione todas las piezas, tuercas, pernos o tornillos para ver si necesitan ajustes, reemplazos o mantenimiento.

MENSUAL

• Inspeccione el marco y los componentes principales del ensamblaje para detectar óxido o corrosión. Incline la bicicleta o colóquela boca abajo para ubicar las áreas donde puede desarrollarse óxido y corrosión. Use un cepillo de alambre pequeño para eliminar la acumulación de óxido en pequeñas grietas, como los pies de nivelación, las palancas de liberación rápida y otros ensamblajes de pernos.
• Inspeccione todos los elementos de desgaste para ver si necesitan ajustes o posibles reemplazos de piezas. Preste especial atención a lo siguiente:
  1. Inspeccione la almohadilla de freno para detectar desgaste. El desgaste excesivo o la sequedad indican que se requiere un reemplazo.
  2. Inspeccione la almohadilla del asiento para detectar desgaste. Las rasgaduras, los desgarros o el movimiento excesivo indican que se requiere un reemplazo.
  3. Inspeccione los pedales para ver si tienen juego. El movimiento excesivo de los pedales indica que se requiere un reemplazo.
• Inspeccione la correa para ver si está tensada girando la biela para impulsar el volante hacia adelante. Haga este movimiento en giros de 1/4 para evaluar si hay juego libre entre la biela y el volante.
• La sequedad o el uso prolongado pueden hacer que los ajustes de altura y alcance del asiento y el manillar se vuelvan rígidos. Si este es el caso, el ensamblaje deslizante debe retirarse del marco y se debe aplicar una capa de grasa ligera a lo largo de la superficie deslizante antes del ensamblaje. Del mismo modo, aplique un poco de grasa ligera al ensamblaje de sujeción para asegurarse de que no se atasque. Limpie el exceso de grasa antes de volver a montar.
