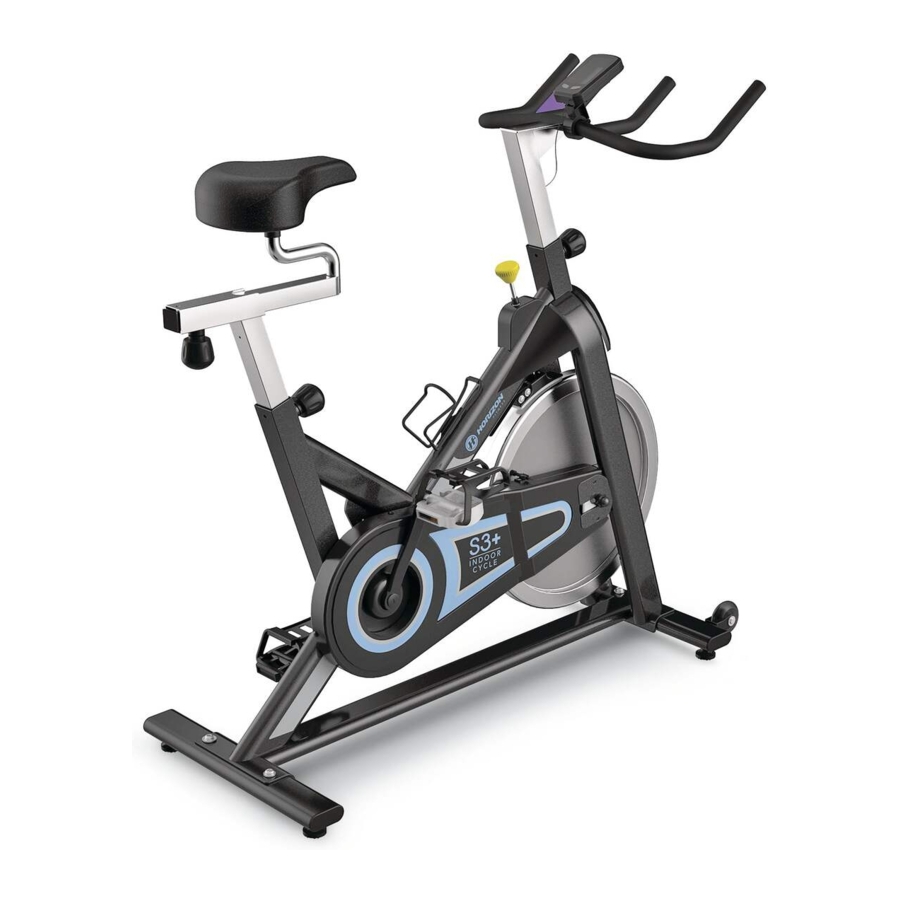

Manual de la bicicleta estática Horizon Fitness S3+, S3

CÓMO MOVER EL DISPOSITIVO

Debido al peso de la bicicleta estática, se recomienda que la muevan dos personas. Mientras una persona levanta la parte trasera de la bicicleta estática, la segunda persona sujeta firmemente el manillar e inclina la bicicleta estática hacia delante hasta que ruede sobre las ruedas. Mueva con cuidado la bicicleta estática hasta la ubicación deseada y, a continuación, bájela.
Si la bicicleta estática se balancea en el suelo después de colocarla, gire las patas niveladoras situadas debajo del estabilizador delantero o trasero hasta que se elimine el movimiento de balanceo.

UBICACIÓN DEL DISPOSITIVO

Coloque la bicicleta estática sobre una superficie nivelada. Debe haber 183 cm (6 pies) de espacio libre detrás de la bicicleta estática, 91 cm (3 pies) a cada lado y 30 cm (1 pie) delante de la bicicleta estática. No coloque la bicicleta en ninguna zona que bloquee cualquier respiradero o abertura de aire. La bicicleta estática no debe ubicarse en un garaje, patio cubierto, cerca del agua o al aire libre.

Para reducir el riesgo de lesiones, extreme las precauciones al mover la bicicleta estática. No intente moverla sobre superficies irregulares y se recomienda asegurarse de que haya un espacio de seguridad de 50 cm (mínimo) con el equipo más cercano.

CÓMO AJUSTAR LA UNIDAD

La bicicleta estática se puede ajustar para obtener la máxima comodidad y eficacia en el ejercicio. Las siguientes instrucciones describen un enfoque para ajustar la bicicleta estática para garantizar la máxima comodidad del usuario y un posicionamiento ideal del cuerpo; puede optar por ajustar la bicicleta estática de forma diferente.

AJUSTE DEL SILLÍN

La altura correcta del sillín ayuda a garantizar la máxima eficiencia y comodidad en el ejercicio, al tiempo que reduce el riesgo de lesiones. Ajuste la altura del sillín para asegurarse de que está en la posición correcta, una que mantenga una ligera flexión en la rodilla mientras las piernas están en la posición extendida.

AJUSTE DEL MANILLAR

La posición correcta del manillar se basa principalmente en la comodidad. Por lo general, el manillar debe colocarse ligeramente más alto que el sillín para los ciclistas principiantes. Los ciclistas avanzados pueden probar diferentes alturas para obtener la disposición más adecuada para usted.

PARA AJUSTAR LA ALTURA DEL SILLÍN

Gire la palanca de ajuste en sentido contrario a las agujas del reloj y ajuste el sillín a una posición de pedaleo cómoda. Gire la palanca en el sentido de las agujas del reloj para bloquear la posición del sillín.

PARA AJUSTAR LA POSICIÓN HORIZONTAL DEL SILLÍN

Gire la palanca de ajuste en sentido contrario a las agujas del reloj para deslizar el sillín hacia delante o hacia atrás según se desee. Gire la palanca en el sentido de las agujas del reloj para bloquear la posición del sillín. Pruebe el deslizamiento del sillín para comprobar su correcto funcionamiento.

PARA AJUSTAR LA ALTURA DEL MANILLAR

Gire la palanca de ajuste en sentido contrario a las agujas del reloj para ajustar la altura del manillar. Suba o baje el manillar a la altura deseada. Gire la palanca en el sentido de las agujas del reloj para bloquear la posición del manillar.

PARA AJUSTAR LAS CORREAS DE LOS PEDALES

Coloque cada tobillo en el pedal y en el clip para los dedos de los pies de forma que el tobillo quede centrado sobre el eje del pedal (centro del pedal). Gire un pie hasta que alcance los brazos y tire hacia arriba de la correa del clip para los dedos de los pies. Repita la operación con el otro pie. Mantenga las rodillas sobre los pies al pedalear. Para quitar el pie del clip para los dedos de los pies, afloje la correa y tire hacia fuera.

CONTROL DE TENSIÓN Y FRENO DE EMERGENCIA

El nivel de dificultad preferido al pedalear (resistencia) se puede regular en pequeños incrementos mediante el mando de control de tensión. Para aumentar la resistencia, gire el mando de control de tensión en el sentido de las agujas del reloj. Para disminuir la resistencia, gire el mando en sentido contrario a las agujas del reloj.

• Para detener el volante de inercia mientras pedalea, presione la palanca roja del freno de emergencia.
• El volante de inercia debería detenerse completamente con rapidez.
• Asegúrese de que sus zapatos estén fijados en el clip para los dedos de los pies.
• Aplique la carga de resistencia completa cuando la bicicleta no esté en uso para evitar lesiones debido al movimiento de los componentes del engranaje de transmisión.

La bicicleta estática no tiene un volante de inercia de movimiento libre; los pedales seguirán moviéndose junto con el volante de inercia hasta que éste se detenga. Es necesario reducir la velocidad de forma controlada. Para detener el volante de inercia inmediatamente, presione la palanca roja del freno de emergencia. Siempre pedalee de forma controlada y ajuste la cadencia deseada de acuerdo con sus propias capacidades. Empuje la palanca roja hacia abajo = parada de emergencia.

La bicicleta estática utiliza un volante de inercia fijo que genera impulso y mantendrá los pedales girando incluso después de que el usuario deje de pedalear o si los pies del usuario se deslizan. NO INTENTE QUITAR LOS PIES DE LOS PEDALES NI DESMONTAR DE LA MÁQUINA HASTA QUE TANTO LOS PEDALES COMO EL VOLANTE DE INERCIA SE HAYAN DETENIDO POR COMPLETO. No seguir estas instrucciones puede provocar la pérdida de control y la posibilidad de sufrir lesiones graves.

INFORMACIÓN DEL MODELO

PIEZAS PRINCIPALES INCLUIDAS

• 1 bastidor principal
• Estabilizador delantero y trasero
• Juego de manillar
• Juego de poste de asiento

EMBALAJE DE PIEZAS INCLUIDO

• 1 caja de consola (solo S3+)
• 1 caja de piezas
• 1 botella de agua
• 1 manual del propietario

DESEMBALAJE

Debido al peso de la bicicleta estática, se recomienda que dos personas realicen el montaje. Coloque la bicicleta estática en una zona despejada y retire todos los materiales de embalaje; no se deshaga de los materiales de embalaje hasta que se haya completado el montaje.

NOTA: Durante cada paso del montaje, asegúrese de que TODAS las tuercas y los pernos estén en su sitio y parcialmente enroscados antes de apretar completamente CUALQUIER perno.

NOTA: Una ligera aplicación de grasa puede ayudar a la instalación de los componentes. Se recomienda cualquier grasa, como la grasa de litio para bicicletas.

¿NECESITA AYUDA?
Si tiene alguna pregunta o si faltan piezas, póngase en contacto con su distribuidor local. La información de contacto puede encontrarse en el panel posterior de este manual o en la tarjeta de garantía.

INSTRUCCIONES DE ARMADO

LISTA DE PIEZAS DE ARMADO

ÍTEM	DESCRIPCIÓN	CANT.	ESPECIFICACIÓN
1	Manillar	1	Cromado y revestimiento de PVC
2	Tija del asiento	1	Cromada
3	Pedal (I)	1	Rosca izquierda
4	Pedal (D)	1	Rosca derecha
5	Llave combinada	1
6	Llave Allen	1	para 2 estabilizadores
7	Tornillo Allen	4	M8 x 16L
8	Arandela	4	8
9	Bastidor de la base delantera	1	Con 2 ruedas de transporte
10	Estabilizador trasero	1	Sin 2 ruedas de transporte

PASO 1

1. Instale el MANILLAR (1) en el receptor del bastidor y asegúrelo con la perilla.


Nota: para armar la S3+, conecte el cable del manillar superior e inferior antes de instalar el manillar.

PASO 2

1. Instale la TIJA DEL ASIENTO (2) en el receptor del bastidor y asegúrela con la perilla.


PASO 3

1. Enrosque el PEDAL IZQUIERDO (3) que tiene una "L" en el eje al brazo izquierdo del ciclo con la LLAVE COMBINADA (5). Tenga en cuenta que el pedal I tiene una rosca izquierda que debe girarse en sentido antihorario para apretar.
2. Enrosque el PEDAL DERECHO (4) que tiene una "R" en el eje al brazo derecho del ciclo con la LLAVE COMBINADA (5). Tenga en cuenta que el pedal D tiene una rosca derecha que debe girarse en sentido antihorario para apretar.

PASO 4

1. Fije el BASTIDOR DE LA BASE DELANTERA (9) al bastidor con DOS TORNILLOS ALLEN (7) y DOS ARANDELAS (8), y asegúrelos firmemente con la LLAVE ALLEN (6).


PASO 5

1. Fije el ESTABILIZADOR TRASERO (10) al bastidor con DOS TORNILLOS ALLEN (7) y DOS ARANDELAS (8), y asegúrelos firmemente con la LLAVE ALLEN (6).


PASO 6

(SOLO S3+)

1. Instale la ABRAZADERA DE MONTAJE en el manillar superior con el tornillo de la consola y ajuste el ángulo de la consola.
   Nota: no apriete el tornillo en esta etapa.
2. Conecte con cuidado el CABLE DEL SENSOR (a) conectado al bastidor al CABLE DE LA CONSOLA INFERIOR (b), ubicado dentro del conjunto del manillar.
   Nota: asegúrese de que el manillar esté ubicado y bloqueado en su posición de ajuste de altura más baja, esto permitirá el acceso al cable de conexión dentro del manillar para que ambos cables estén conectados.
3. Una vez conectado, asegure el cable al bastidor interno superior de las horquillas delanteras del volante RSH, utilizando la almohadilla adhesiva para organizar cables. (Este es el CABLE (a) que está preensamblado al bastidor inferior).

Nota: Verifique que no haya cables sueltos que puedan hacer contacto con el volante una vez que el arnés de cables esté ensamblado.

PASO 7

(SOLO S3+)

1. Fije la CONSOLA con la abrazadera de montaje de la consola desde la parte posterior.
2. Conecte con cuidado el CABLE DE LA CONSOLA SUPERIOR al CABLE DE LA CONSOLA INFERIOR preensamblado al MANILLAR.
3. Una vez que se ajuste el ángulo de la consola, apriete completamente el tornillo de la abrazadera de montaje.

PASO 8

1. Felicitaciones, ha ensamblado correctamente la bicicleta estática.
2. Lubrique la tija del asiento, la pastilla de freno y el ajuste del manillar regularmente con lubricante en su paquete de piezas y verifique la alineación del sensor.

¡ARMADO COMPLETO!
S3 / S3+
Peso máximo del usuario: 130 kg / 286 lbs
Peso del producto: 43 kg / 95 lbs.
Dimensión general: 110 x 47 x 90 cm / 43" x 19" x 35"

FUNCIONAMIENTO DE LA CONSOLA

PANTALLA DE LA CONSOLA

S3+
PANTALLA DEL MONITOR:
En el modo de ejercicio, las ventanas LCD mostrarán RPM, KCAL y ODO.
Puede presionar la tecla izquierda para cambiar la pantalla entre TIME/SPEED/CLOCK/DISTANCE (TIEMPO/VELOCIDAD/RELOJ/DISTANCIA)

TECLA IZQUIERDA Y DERECHA:

1. Presione cualquier tecla para activar la consola desde el modo de ahorro de energía.
2. Durante el modo de ejercicio, presione la tecla izquierda para cambiar la pantalla entre TIME/SPEED/CLOCK/DISTANCE (TIEMPO/VELOCIDAD/RELOJ/DISTANCIA).

CONFIGURACIÓN DEL RELOJ

S3+
Presione la tecla izquierda hasta que se muestre CLOCK (RELOJ), presione la tecla derecha durante 3 segundos para ingresar al modo de configuración para ajustar la configuración del reloj.
Cambie el valor presionando la tecla derecha y confirme presionando la tecla izquierda, la consola guardará automáticamente el valor dado después de 5 segundos.

CONFIGURACIÓN DE LA FECHA DE ENTRENAMIENTO PERSONAL

S3+
Presione la tecla izquierda hasta que se muestre SPEED (VELOCIDAD), presione la tecla derecha durante 3 segundos para ajustar la configuración de datos personales (peso del usuario, género y tiempo de entrenamiento, etc.).
Cambie el valor presionando la tecla derecha y confirme presionando la tecla izquierda, la consola guardará automáticamente el valor dado después de 5 segundos.

AHORRO DE ENERGÍA

S3+
Para minimizar el consumo de energía, su máquina entrará en modo de ahorro de energía automáticamente cuando no esté en uso y podrá activarse rápidamente con solo tocar un botón.

PREGUNTAS FRECUENTES SOBRE EL PRODUCTO

¿SON NORMALES LOS SONIDOS QUE HACE MI DISPOSITIVO?

Nuestras bicicletas estáticas son algunas de las más silenciosas disponibles porque utilizan transmisiones por correa y resistencia de freno en voladizo. Utilizamos los cojinetes y cadenas/correas de más alto grado para minimizar el ruido. Sin embargo, debido a que el sistema de resistencia en sí es tan silencioso, ocasionalmente escuchará otros ruidos mecánicos leves. A diferencia de las tecnologías más antiguas y ruidosas, no hay ventiladores, correas de fricción o ruidos de alternador que enmascaren estos sonidos en nuestras bicicletas estáticas. Estos ruidos mecánicos, que pueden ser intermitentes o no, son normales y son causados por la transferencia de cantidades significativas de energía a un volante que gira rápidamente. Todos los cojinetes, cadenas/correas y otras piezas giratorias generarán algo de ruido que se transmitirá a través de la carcasa y el bastidor. También es normal que estos sonidos cambien ligeramente durante un entrenamiento y con el tiempo debido a la expansión térmica de las piezas.

¿POR QUÉ LA BICICLETA ESTÁTICA QUE ME ENTREGARON ES MÁS RUIDOSA QUE LA DE LA TIENDA?
Todos los productos de fitness parecen más silenciosos en una gran sala de exposición porque generalmente hay más ruido de fondo que en su hogar. Además, habrá menos reverberación en un piso de concreto alfombrado que en un piso con revestimiento de madera. A veces, una alfombra de goma gruesa ayudará a reducir la reverberación a través del piso. Si un producto de fitness se coloca cerca de una pared, habrá más ruido reflejado.

¿CUÁNTO DURARÁ LA CORREA?

El modelo informático que hemos realizado indicó prácticamente miles de horas sin necesidad de mantenimiento. No debería tener que reemplazar la correa mientras tenga la bicicleta estática.

¿PUEDO MOVER LA BICICLETA ESTÁTICA FÁCILMENTE UNA VEZ QUE ESTÁ ARMADA?
Su bicicleta estática tiene un par de ruedas de transporte integradas en el tubo estabilizador delantero. Siga la sección de cómo mover la bicicleta estática para transportar su bicicleta estática. Es importante que coloque su bicicleta estática en una habitación cómoda y acogedora. Su bicicleta estática está diseñada para utilizar el mínimo espacio en el piso. Muchas personas colocarán sus bicicletas estáticas frente al televisor o a una ventana panorámica. Si es posible, evite colocar su bicicleta estática en un sótano sin terminar. Para que el ejercicio sea una actividad diaria deseable para usted, la bicicleta estática debe estar en un entorno cómodo.

SOLUCIÓN DE PROBLEMAS

El dispositivo hace un ruido chirriante o similar a un chillido

Verifique lo siguiente:

• La bicicleta estática está sobre una superficie nivelada.
• Afloje todos los pernos colocados durante el proceso de ensamblaje, engrase las roscas y vuelva a apretarlos.

Si esto no soluciona el problema, puede
PONERSE EN CONTACTO CON EL SOPORTE TÉCNICO AL NÚMERO QUE APARECE EN LA TARJETA DE INFORMACIÓN.

Es posible que le soliciten la siguiente información cuando llame. Tenga estos elementos a mano:

• Nombre del modelo
• Número de serie
• Comprobante de compra (recibo o extracto de tarjeta de crédito)

Puede encontrar más sugerencias para la solución de problemas en la sección de atención al cliente de nuestro sitio web. Comuníquese con el servicio de atención al cliente utilizando la información de contacto que figura en la TARJETA DE INFORMACIÓN.

Para que el Soporte Técnico al Cliente pueda darle servicio a su bicicleta estática, es posible que necesite hacer preguntas detalladas sobre los síntomas que están ocurriendo. Algunas preguntas para la solución de problemas que se pueden hacer son:

• ¿Cuánto tiempo hace que ocurre este problema?
• ¿Este problema ocurre con cada uso? ¿Con cada usuario?
• Si escucha un ruido, ¿proviene de la parte delantera o trasera? ¿Qué tipo de ruido es (golpeteo, chirrido, crujido, etc.)?
• ¿Se ha lubricado y mantenido la máquina según el programa de mantenimiento?

¡Responder a estas y otras preguntas les dará a los técnicos la posibilidad de enviar las piezas de repuesto adecuadas y el servicio necesario para que usted y su bicicleta estática vuelvan a funcionar!

MANTENIMIENTO

El nivel de seguridad que ofrece el diseño de la bicicleta estática solo se puede mantener si el equipo se examina periódicamente para detectar daños y desgaste. Los componentes que no funcionen deben reemplazarse o el equipo debe dejarse de usar hasta que se repare.

DIARIO

• Limpie la bicicleta estática después de cada uso para eliminar el sudor y la humedad. Use agua y jabón o una solución diluida de limpiador doméstico no abrasivo. Enjuague para eliminar los residuos de detergente y luego seque.
• Antes de cada sesión, inspeccione si hay componentes sueltos, como pedales o bielas, antes de comenzar el próximo uso. Apriete las piezas sueltas.

SEMANAL

• Compruebe la alineación correcta del volante de inercia. Apriete las tuercas del volante según sea necesario.
• Retire el protector de la cadena y compruebe si la cadena está floja. Ajuste y lubrique la cadena según sea necesario.
• Asegúrese de que los brazos de la biela estén bien sujetos al soporte inferior.
• Inspeccione todas las piezas, tuercas, pernos o tornillos para realizar ajustes, reemplazos o mantenimiento.

MENSUAL

• Inspeccione el marco y los componentes principales del conjunto en busca de óxido o corrosión. Incline la bicicleta o colóquela en una posición boca abajo para ubicar las áreas donde se pueda desarrollar óxido y corrosión. Use un cepillo de alambre pequeño para eliminar la acumulación de óxido en pequeñas grietas, como los pies de nivelación, las palancas de liberación rápida y otros ensamblajes de pernos.
• Inspeccione todos los elementos de desgaste para realizar ajustes o posibles reemplazos de piezas. Preste especial atención a lo siguiente:
  1. Inspeccione la pastilla de freno para ver si está desgastada. El desgaste o la sequedad excesivos indican que se requiere un reemplazo.
  2. Inspeccione la almohadilla del asiento para ver si está desgastada. Las rasgaduras, los desgarros o el movimiento excesivo indican que se requiere un reemplazo.
  3. Inspeccione los pedales para ver si tienen juego. El movimiento excesivo de los pedales indica que se requiere un reemplazo.
• Inspeccione la tensión de la cadena girando la biela para hacer avanzar el volante de inercia. Haga este movimiento en giros de 1/4 para evaluar si hay juego libre entre la biela y el volante de inercia.
• La sequedad o el uso prolongado pueden hacer que los ajustes de altura y alcance para el asiento y el manillar se tensen. Si este es el caso, el conjunto deslizante debe retirarse del marco y aplicarse una capa de grasa ligera a lo largo de la superficie deslizante antes del montaje. De manera similar, aplique un poco de grasa ligera al conjunto de sujeción para asegurarse de que no se atasque. Limpie el exceso de grasa antes de volver a ensamblar.
• Lubrique regularmente la tija del sillín, la pastilla de freno y el ajuste del manillar con lubricante en el paquete de piezas.

VISTA EXPLOSIONADA

VISTA EXPLOSIONADA DE LA S3

VISTA EXPLOSIONADA DE LA S3+

LISTA DE PIEZAS

LISTA DE PIEZAS DE LA S3 Y S3+
