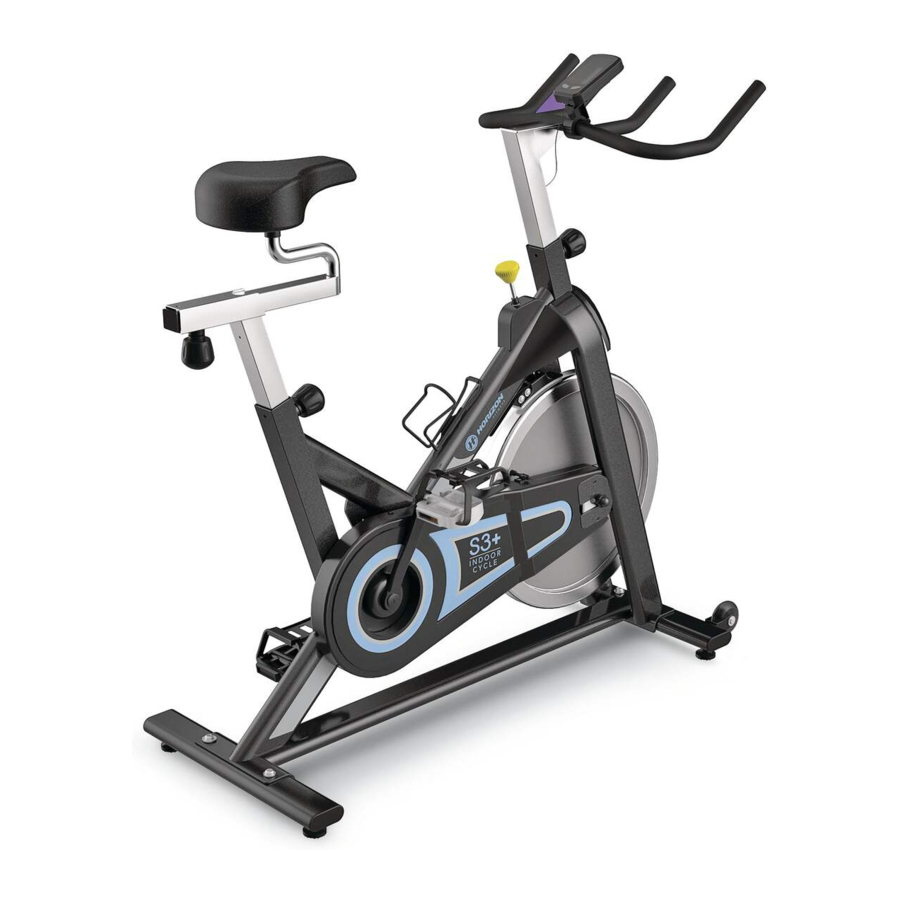

Horizon Fitness S3+, S3 - VIDAUS DVIRAČIO naudotojo vadovas

KAIP PERKELTI ĮRENGINĮ

Dėl vidaus dviračio svorio rekomenduojama jį perkelti dviem asmenims. Kol vienas asmuo kelia galinę vidaus dviračio dalį, antrasis asmuo tvirtai laiko vairą ir pakreipia vidaus dviratį į priekį, kol jis rieda ant ratų. Atsargiai perkelkite vidaus dviratį į norimą vietą ir nuleiskite jį.
Jei vidaus dviratis svyruoja ant grindų po pastatymo, sukite išlyginamąsias kojeles po priekiniu arba galiniu stabilizatoriumi, kol svyravimas išnyks.

ĮRENGINIO VIETA

Padėkite vidaus dviratį ant lygaus paviršiaus. Už vidaus dviračio turėtų būti 183 cm (6 pėdos) laisvos vietos, iš kiekvienos pusės 91 cm (3 pėdos) ir priešais vidaus dviratį 30 cm (1 pėda). Nestatykite dviračio toje vietoje, kuri užblokuotų ventiliacijos angas ar oro angas. Vidaus dviratis neturėtų būti garaže, dengtoje terasoje, šalia vandens ar lauke.

Kad sumažintumėte sužalojimo riziką, būkite ypač atsargūs perkeldami vidaus dviratį. Nemėginkite jo perkelti nelygiais paviršiais ir rekomenduojama užtikrinti 50 cm (mažiausiai) saugos tarpą iki artimiausios įrangos.

KAIP REGULIUOTI ĮRENGINĮ

Vidaus dviratį galima reguliuoti, kad būtų užtikrintas maksimalus komfortas ir treniruočių efektyvumas. Toliau pateiktose instrukcijose aprašomas vienas iš būdų, kaip reguliuoti vidaus dviratį, siekiant užtikrinti optimalų naudotojo komfortą ir idealią kūno padėtį; galite pasirinkti reguliuoti vidaus dviratį kitaip.

BALNO REGULIAVIMAS

Tinkamas balno aukštis padeda užtikrinti maksimalų treniruočių efektyvumą ir komfortą, kartu sumažinant sužalojimo riziką. Sureguliuokite balno aukštį, kad jis būtų tinkamoje padėtyje, kuri išlaikytų nedidelį kelio lenkimą, kai kojos yra ištiestoje padėtyje.

VAIRALAZDĖS REGULIAVIMAS

Tinkama vairo padėtis pirmiausia priklauso nuo komforto. Paprastai pradedantiesiems dviratininkams vairas turėtų būti šiek tiek aukščiau nei balnas. Pažengę dviratininkai gali išbandyti skirtingus aukščius, kad rastų jums tinkamiausią išdėstymą.

KAIP REGULIUOTI BALNO AUKŠTĮ

Pasukite reguliavimo svirtį prieš laikrodžio rodyklę ir sureguliuokite balną į patogią pedalų mynimo padėtį. Pasukite svirtį pagal laikrodžio rodyklę, kad užfiksuotumėte balno padėtį.

KAIP REGULIUOTI HORIZONTALIĄ BALNO PADĖTĮ

Pasukite reguliavimo svirtį prieš laikrodžio rodyklę, kad pastumtumėte balną į priekį arba atgal, kaip norite. Pasukite svirtį pagal laikrodžio rodyklę, kad užfiksuotumėte balno padėtį. Patikrinkite, ar balno slankiklis veikia tinkamai.

KAIP REGULIUOTI VAIRALAZDĖS AUKŠTĮ

Pasukite reguliavimo svirtį prieš laikrodžio rodyklę, kad sureguliuotumėte vairo aukštį. Pakelkite arba nuleiskite vairą iki norimo aukščio. Pasukite svirtį pagal laikrodžio rodyklę, kad užfiksuotumėte vairo padėtį.

KAIP REGULIUOTI PEDALŲ DIRŽELIUS

Padėkite kiekvienos kojos kulkšnį ant pedalo ir į kojų spaustuką, kad kojos kulkšnis būtų centre virš pedalo ašies (pedalo centro). Pasukite vieną koją, kad pasiektumėte rankas, ir patraukite kojų spaustuko dirželį aukštyn. Pakartokite su kita koja. Mynant pedalus kelius laikykite virš kojų. Norėdami išimti koją iš kojų spaustuko, atlaisvinkite dirželį ir ištraukite.

ĮTEMPIMO VALDYMAS IR AVARINIS STABDIS

Pageidaujamą pedalų mynimo (pasipriešinimo) sunkumo lygį galima reguliuoti smulkiais intervalais, naudojant įtempimo valdymo rankenėlę. Norėdami padidinti pasipriešinimą, pasukite įtempimo valdymo rankenėlę pagal laikrodžio rodyklę. Norėdami sumažinti pasipriešinimą, pasukite rankenėlę prieš laikrodžio rodyklę.

• Norėdami sustabdyti smagratį mindami pedalus, paspauskite raudoną avarinio stabdžio svirtį.
• Smagratis turėtų greitai visiškai sustoti.
• Įsitikinkite, kad jūsų batai yra pritvirtinti prie kojų spaustuko.
• Naudokite visą pasipriešinimo apkrovą, kai dviratis nenaudojamas, kad išvengtumėte sužalojimų dėl judančių pavaros komponentų.

Vidaus dviratis neturi laisvai judančio smagračio; pedalai judės kartu su smagračiu, kol smagratis sustos. Būtina kontroliuojamai mažinti greitį. Norėdami nedelsiant sustabdyti smagratį, paspauskite raudoną avarinio stabdžio svirtį. Visada mykite pedalus kontroliuojamai ir sureguliuokite norimą žingsnį pagal savo galimybes. Paspauskite raudoną svirtį žemyn = avarinis sustabdymas.

Vidaus dviratyje naudojamas fiksuotas smagratis, kuris kaupia pagreitį ir suks pedalus net ir tada, kai naudotojas nustos minti pedalus arba naudotojo kojos nuslys. NEMĖGINKITE IŠTRAUKTI KOJŲ NUO PEDALŲ ARBA NULIPTI NUO ĮRENGINIO, KOL PEDALAI IR SMAGRATIS VISIŠKAI NEBUVO SUSTABDYTI. Nesilaikant šių instrukcijų, galite prarasti kontrolę ir susižaloti.

MODELIO INFORMACIJA

PAGRINDINĖS DALYS, ĮTRAUKTOS Į KOMPLEKTĄ

• 1 pagrindinis rėmas
• Priekinis ir galinis stabilizatorius
• Vairo komplektas
• Sėdynės stovo komplektas

DALYS, ĮTRAUKTOS Į PAKUOTĘ

• 1 konsolės dėžutė (tik S3+)
• 1 dalių dėžutė
• 1 vandens butelis
• 1 naudotojo vadovas

IŠPAKAVIMAS

Dėl vidaus dviračio svorio rekomenduojama, kad surinkimą atliktų du asmenys. Padėkite vidaus dviratį į švarią vietą ir nuimkite visas pakavimo medžiagas; neišmeskite pakavimo medžiagų, kol surinkimas nebus baigtas.

PASTABA: Kiekviename surinkimo etape įsitikinkite, kad VISOS veržlės ir varžtai yra savo vietose ir iš dalies įsukti, prieš visiškai priverždami BET KURĮ VIENĄ varžtą.

PASTABA: Lengvas tepalo užtepimas gali padėti montuojant įrangą. Rekomenduojami bet kokie tepalai, pavyzdžiui, ličio dviračių tepalas.

REIKIA PAGALBOS?
Jei turite klausimų arba trūksta dalių, susisiekite su vietiniu pardavėju. Kontaktinė informacija gali būti pateikta šio vadovo galiniame skydelyje arba garantijos kortelėje.

SURINKIMO INSTRUKCIJOS

SURINKIMO DALIŲ SĄRAŠAS

ITEM	DESCRIPTION	QTY	SPECIFICATION
1	Handlebar	1	Chrome & PVC dipping
2	Seat Post	1	Chrome
3	Pedal (L)	1	Left threaded
4	Pedal (R)	1	Right threaded
5	Combination Wrench	1
6	Allen Wrench	1	for 2 stabilizes
7	Allen Bolt	4	M8 x 16L
8	Washer	4	8
9	Front Base Frame	1	With 2 transportation wheels
10	Rear Stabilizer	1	Without 2 transportation wheels

1 ŽINGSNIS

1. Įstatykite VAIRĄ (1) į rėmo lizdą ir pritvirtinkite rankenėle.


Pastaba: norėdami surinkti S3+, prieš montuodami vairą, prijunkite viršutinį ir apatinį vairo kabelius.

2 ŽINGSNIS

1. Įstatykite LAIPTELIO STULPELĮ (2) į rėmo lizdą ir pritvirtinkite rankenėle.


3 ŽINGSNIS

1. Įsukite KLAIRĮJĮ PEDALĄ (3), kurio velene yra „L“ raidė, į kairiąją dviračio pusės svirtį naudodami KOMBINUOTĄ RAKTĄ (5). Atkreipkite dėmesį, kad kairysis pedalas yra kairinio sriegio, kurį reikia pasukti prieš laikrodžio rodyklę, kad priveržtumėte.
2. Įsukite DEŠINĮJĮ PEDALĄ (4), kurio velene yra „R“ raidė, į dešiniąją dviračio pusės svirtį naudodami KOMBINUOTĄ RAKTĄ (5). Atkreipkite dėmesį, kad dešinysis pedalas yra dešiniojo sriegio, kurį reikia pasukti prieš laikrodžio rodyklę, kad priveržtumėte.

4 ŽINGSNIS

1. Pritvirtinkite PRIEKINĮ PAGRINDO RĖMĄ (9) prie rėmo naudodami DU „ALLEN“ VARŽTUS (7) ir DVI VERŽLES (8) ir tvirtai pritvirtinkite „ALLEN“ RAKTU (6).


5 ŽINGSNIS

1. Pritvirtinkite GALINĮ STABILIZATORIŲ (10) prie rėmo naudodami DU „ALLEN“ VARŽTUS (7) ir DVI VERŽLES (8) ir tvirtai pritvirtinkite „ALLEN“ RAKTU (6).


6 ŽINGSNIS

(TIK S3+)

1. Sumontuokite MONTAVIMO SPAUSTUVĄ ant viršutinio vairo su konsolės varžtu ir sureguliuokite konsolės kampą.
   Pastaba: šiuo metu neužveržkite varžto.
2. Atsargiai pritvirtinkite JUTIKLIO KABELĮ (a), prijungtą prie rėmo, prie APATINIO KONSOLĖS KABELIO (b), esančio vairo komplekto viduje.
   Pastaba: įsitikinkite, kad vairas yra žemiausio aukščio reguliavimo padėtyje ir užfiksuotas. Tai leis pasiekti jungiamąjį kabelį vairo viduje, kad abu kabeliai būtų pritvirtinti.
3. Prijungę pritvirtinkite kabelį prie viršutinio vidinio RSH smagračio priekinių šakių rėmo, naudodami lipnią kabelio tvarkymo pagalvėlę. (Tai yra KABELIS (a), kuris yra iš anksto sumontuotas prie apatinio rėmo.)

Pastaba: patikrinkite, ar nėra palaido kabelio, kuris galėtų liestis su smagračiu, kai kabelių jungtis bus surinkta.

7 ŽINGSNIS

(TIK S3+)

1. Užfiksuokite KONSOLĘ su konsolės montavimo spaustuvu iš galo.
2. Atsargiai pritvirtinkite VIRŠUTINĮ KONSOLĖS KABELĮ prie APATINIO KONSOLĖS KABELIO, iš anksto sumontuoto prie VAIRO.
3. Sureguliavę konsolės kampą, iki galo priveržkite varžtą ant tvirtinimo spaustuvo.

8 ŽINGSNIS

1. Sveikiname, sėkmingai surinkote treniruoklį dviratį.
2. Reguliariai sutepkite sėdynės stulpelį, stabdžių kaladėlę ir vairo reguliavimo mechanizmą tepalu, esančiu dalių pakuotėje, ir patikrinkite jutiklio išlygiavimą.

SURINKIMAS BAIGTAS!
S3 / S3+
Maks. naudotojo svoris: 130 kg / 286 svarai
Produkto svoris: 43 kg / 95 svarai.
Bendras matmuo: 110 x 47 x 90 cm / 43" x 19" x 35"

KONSOLĖS VALDYMAS

KONSOLĖS EKRANAS

S3+
MONITORIAUS EKRANAS:
Treniruotės režimu LCD ekranuose bus rodomi RPM, KCAL ir ODO.
Galite paspausti kairįjį klavišą, kad pakeistumėte TIME/SPEED/CLOCK/DISTANCE rodmenis.

KLAIRYSIS IR DEŠINYSIS KLAVIŠAS:

1. Paspauskite bet kurį klavišą, kad pažadintumėte konsolę iš energijos taupymo režimo.
2. Treniruotės režimu paspauskite kairįjį klavišą, kad pakeistumėte TIME/SPEED/CLOCK/DISTANCE rodmenis.

LAIKRODŽIO NUSTATYMAS

S3+
Spauskite kairįjį klavišą, kol pasirodys CLOCK (laikrodis), paspauskite dešinįjį klavišą 3 sekundes, kad įjungtumėte nustatymo režimą ir sureguliuotumėte laikrodžio nustatymus.
Pakeiskite reikšmę paspausdami dešinįjį klavišą ir patvirtinkite paspausdami kairįjį klavišą, konsolė automatiškai išsaugos nurodytą reikšmę po 5 sekundžių.

ASMENS TRENIRUOTĖS DATOS NUSTATYMAS

S3+
Spauskite kairįjį klavišą, kol pasirodys SPEED (greitis), paspauskite dešinįjį klavišą 3 sekundes, kad sureguliuotumėte asmeninių duomenų nustatymus (naudotojo svorį, lytį ir treniruotės laiką ir t. t.).
Pakeiskite reikšmę paspausdami dešinįjį klavišą ir patvirtinkite paspausdami kairįjį klavišą, konsolė automatiškai išsaugos nurodytą reikšmę po 5 sekundžių.

ENERGIJOS TAUPYMAS

S3+
Norėdami sumažinti energijos suvartojimą, jūsų įrenginys automatiškai persijungs į energijos taupymo režimą, kai nenaudojamas, ir jį galima greitai pažadinti palietus mygtuką.

DAŽNIAUSIAI UŽDUODAMI KLAUSIMAI APIE PRODUKTĄ

AR MANO ĮRENGINIO SKAIDOMI GARSIAI YRA NORMALŪS?

Mūsų treniruokliai dviračiai yra vieni tyliausių, nes juose naudojamos diržinės pavaros ir konsolinis stabdžių pasipriešinimas. Mes naudojame aukščiausios kokybės guolius ir grandines/diržus, kad sumažintume triukšmą. Tačiau, kadangi pati pasipriešinimo sistema yra tokia tyli, kartais išgirsite kitų nedidelių mechaninių garsų. Skirtingai nei senesnės, garsesnės technologijos, mūsų treniruokliuose dviračiuose nėra ventiliatorių, trinties diržų ar generatoriaus triukšmo, kuris užmaskuotų šiuos garsus. Šie mechaniniai triukšmai, kurie gali būti arba nebūti protarpiniai, yra normalūs ir juos sukelia didelio energijos kiekio perdavimas greitai besisukančiam smagračiui. Visi guoliai, grandinės/diržai ir kitos besisukančios dalys generuos tam tikrą triukšmą, kuris persiduos per korpusą ir rėmą. Taip pat normalu, kad šie garsai šiek tiek pasikeičia treniruotės metu ir laikui bėgant dėl dalių šiluminio plėtimosi.

KODĖL MAN PRISTATYTAS TRENIRUOKLIS DVIRATIS YRA GARSESNIS NEI PARDUOTUVĖJE ESANTIS?
Visi treniruokliai atrodo tylesni didelėje parduotuvės ekspozicijų salėje, nes paprastai yra daugiau foninio triukšmo nei jūsų namuose. Be to, kilimu dengto betoninio grindų atspindys bus mažesnis nei ant medinių grindų. Kartais sunkus guminis kilimėlis padės sumažinti atspindį per grindis. Jei treniruoklis yra pastatytas arti sienos, bus daugiau atspindėto triukšmo.

KIEK LAIKO DIRŽAS TARNAUS

Mūsų atliktas kompiuterinis modeliavimas parodė tūkstančius valandų be priežiūros. Neturėtumėte pakeisti diržo, kol turite treniruoklį dviratį.

AR GALIU LENGVAI PERKelti TRENIRUOKLĮ DVIRATĮ, KAI JIS BUS SURINKTAS?
Jūsų treniruoklis dviratis turi transportavimo ratų porą, įmontuotą į priekinį stabilizatoriaus vamzdį. Norėdami transportuoti treniruoklį dviratį, vadovaukitės skyriumi „Treniruoklio dviračio perkėlimas“. Svarbu, kad treniruoklį dviratį pastatytumėte patogiame ir viliojančiame kambaryje. Jūsų treniruoklis dviratis sukurtas taip, kad užimtų minimalų grindų plotą. Daugelis žmonių savo treniruoklius dviračius stato priešais televizorių arba vaizdą pro langą. Jei įmanoma, venkite statyti treniruoklį dviratį nebaigtame rūsyje. Kad mankšta taptų pageidaujama kasdiene veikla, treniruoklis dviratis turėtų būti patogioje aplinkoje.

TRIKČIŲ ŠALINIMAS

Prietaisas skleidžia cypiantį arba čirpiantį garsą

Patikrinkite šiuos dalykus:

• Patalpų dviratis stovi ant lygaus paviršiaus.
• Atlaisvinkite visus surinkimo metu pritvirtintus varžtus, patepkite sriegius tepalu ir vėl priveržkite.

Jei tai nepadeda išspręsti problemos, galite
SUSISIEKTI SU KLIENTŲ TECHNINE PAGALBA NUMERIU, NURODYTU INFORMACIJOS KORTELĖJE.

Paskambinus jums gali būti paprašyta pateikti šią informaciją. Pasirūpinkite, kad šie daiktai būtų lengvai pasiekiami:

• Modelio pavadinimas
• Serijos numeris
• Pirkimo įrodymas (čekis arba kredito kortelės išrašas)

Daugiau trikčių šalinimo patarimų galite rasti mūsų svetainės klientų aptarnavimo skyriuje. Susisiekite su klientų aptarnavimo tarnyba naudodami informaciją, pateiktą INFORMACIJOS KORTELĖJE.

Kad klientų techninė pagalba galėtų aptarnauti jūsų patalpų dviratį, jiems gali reikėti užduoti išsamių klausimų apie atsiradusius simptomus. Kai kurie trikčių šalinimo klausimai, kurių gali būti užduota, yra šie:

• Kiek laiko tęsiasi ši problema?
• Ar ši problema pasireiškia kiekvieną kartą naudojant? Su kiekvienu naudotoju?
• Jei girdite triukšmą, ar jis sklinda iš priekio, ar iš galo? Koks tai triukšmas (dunksėjimas, girgždėjimas, cypimas, čirpimas ir pan.)?
• Ar mašina buvo sutepta ir prižiūrima pagal priežiūros grafiką?

Atsakę į šiuos ir kitus klausimus, technikai galės atsiųsti tinkamas atsargines dalis ir atlikti būtiną techninę priežiūrą, kad jūs ir jūsų patalpų dviratis vėl veiktų!

PRIEŽIŪRA

Patalpų dviračio konstrukcijos suteiktas saugos lygis gali būti išlaikytas tik tada, kai įranga reguliariai tikrinama dėl pažeidimų ir susidėvėjimo. Netinkami naudoti komponentai turi būti pakeisti arba įranga turi būti nenaudojama, kol bus suremontuota.

DIENOS

• Po kiekvieno naudojimo nuvalykite patalpų dviratį, kad pašalintumėte prakaitą ir drėgmę. Naudokite muilą ir vandenį arba praskiestą neabrazyvų buitinį valiklį. Nuplaukite, kad pašalintumėte ploviklio likučius, ir išdžiovinkite.
• Prieš kiekvieną sesiją apžiūrėkite, ar nėra atsilaisvinusių komponentų, pvz., pedalų ar švaistiklių, prieš pradėdami naudoti. Priveržkite visas atsilaisvinusias dalis.

SAVAITĖS

• Patikrinkite, ar tinkamai sulygiuotas smagratis. Jei reikia, priveržkite smagračio veržles.
• Nuimkite grandinės apsaugą ir patikrinkite, ar grandinė neatsilaisvinusi. Jei reikia, sureguliuokite ir sutepkite grandinę.
• Patikrinkite, ar švaistikliai tvirtai pritvirtinti prie apatinio rėmo.
• Apžiūrėkite visas dalis, veržles, varžtus ar sraigtus, ar nereikia atlikti reguliavimų, pakeitimų ar priežiūros.

MĖNESIO

• Apžiūrėkite rėmą ir pagrindinius surinkimo komponentus, ar nėra rūdžių ar korozijos. Pakreipkite dviratį arba padėkite jį aukštyn kojomis, kad surastumėte vietas, kuriose gali atsirasti rūdžių ir korozijos. Naudokite mažą vielinį šepetėlį, kad pašalintumėte rūdis iš mažų plyšių, pvz., išlyginimo kojelių, greito atleidimo svirčių ir kitų varžtų mazgų.
• Apžiūrėkite visus susidėvėjimo elementus, ar nereikia atlikti reguliavimų ar galimo dalių keitimo. Ypatingą dėmesį atkreipkite į šiuos dalykus:
  1. Apžiūrėkite stabdžių kaladėlę, ar ji nesusidėvėjusi. Pernelyg didelis susidėvėjimas arba sausumas rodo, kad ją reikia pakeisti.
  2. Apžiūrėkite sėdynės pagalvėlę, ar ji nesusidėvėjusi. Įplyšimai, įtrūkimai arba per didelis judėjimas rodo, kad ją reikia pakeisti.
  3. Apžiūrėkite pedalus, ar nėra laisvumo. Per didelis pedalų judėjimas rodo, kad juos reikia pakeisti.
• Patikrinkite grandinės įtempimą sukdami švaistiklį, kad smagratis suktųsi į priekį. Atlikite šį judesį 1/4 apsisukimo, kad įvertintumėte, ar nėra laisvo judesio tarp švaistiklio ir smagračio.
• Dėl sausumo arba ilgo naudojimo sėdynės ir vairo aukščio ir pasiekiamumo reguliavimas gali tapti sunkus. Tokiu atveju stumdomas mazgas turi būti išimtas iš rėmo ir prieš surinkimą ant stumdomo paviršiaus turi būti užteptas plonas lengvo tepalo sluoksnis. Taip pat užtepkite šiek tiek lengvo tepalo ant prispaudimo mazgo, kad jis neužstrigtų. Prieš surinkdami nuvalykite tepalo perteklių.
• Reguliariai sutepkite sėdynės statramstį, stabdžių kaladėlę ir vairo reguliavimo mechanizmą tepalu, esančiu dalių pakuotėje.

IŠARDYTA APŽVALGA

S3 IŠARDYTA APŽVALGA

S3+ IŠARDYTA APŽVALGA

DALIŲ SĄRAŠAS

S3 ir S3+ DALIŲ SĄRAŠAS
