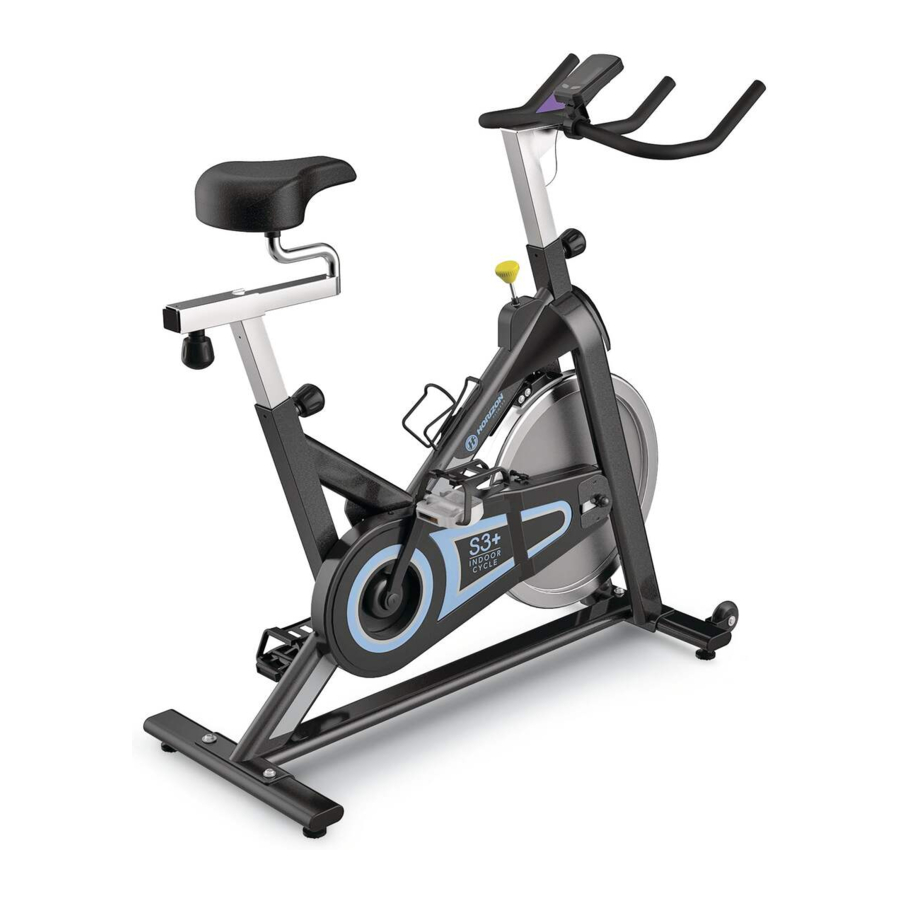

Manual de utilizare Horizon Fitness S3+, S3 - CICLU DE INTERIOR

CUM SĂ MUTAȚI APARATUL

Datorită greutății Indoor Cycle, se recomandă ca două persoane să îl mute. În timp ce o persoană ridică partea din spate a bicicletei de interior, a doua persoană ține ferm ghidonul și înclină bicicleta de interior înainte până când se rostogolește pe roți. Mutați cu atenție Indoor Cycle în locația dorită și apoi coborâți-o.
Dacă Indoor Cycle se clatină pe podea după ce a fost așezată, rotiți picioarele de nivelare de sub stabilizatorul frontal sau posterior până când mișcarea de clătinare este eliminată.

LOCAȚIA APARATULUI

Așezați Indoor Cycle pe o suprafață plană. Ar trebui să existe o distanță de 183 cm (6 picioare) în spatele Indoor Cycle, 91 cm (3 picioare) pe fiecare parte și 30 cm (1 picior) în fața Indoor Cycle. Nu așezați bicicleta în nicio zonă care ar bloca orificiile de aerisire. Indoor Cycle nu trebuie să fie amplasată într-un garaj, terasă acoperită, lângă apă sau în aer liber.

Pentru a reduce riscul de rănire, folosiți o precauție extremă în timp ce mutați bicicleta de interior. Nu încercați să o mutați pe suprafețe denivelate și asigurați-vă că există un spațiu de siguranță de 50 cm (minimum) până la cel mai apropiat echipament.

CUM SĂ REGLAȚI APARATUL

Indoor Cycle poate fi reglată pentru un confort maxim și o eficiență maximă a exercițiilor fizice. Instrucțiunile de mai jos descriu o abordare a reglării Indoor Cycle pentru a asigura confortul optim al utilizatorului și o poziționare ideală a corpului; puteți alege să reglați Indoor Cycle diferit.

REGLAREA ȘEII

Înălțimea corectă a șeii ajută la asigurarea unei eficiențe și a unui confort maxim al exercițiilor fizice, reducând în același timp riscul de rănire. Reglați înălțimea șeii pentru a vă asigura că este în poziția corectă, una care menține o ușoară îndoire a genunchiului în timp ce picioarele sunt în poziție extinsă.

REGLAREA GHIDONULUI

Poziția corectă pentru ghidon se bazează în primul rând pe confort. De obicei, ghidonul ar trebui să fie poziționat ușor mai sus decât șaua pentru cicliștii începători. Cicliștii avansați ar putea încerca diferite înălțimi pentru a obține aranjamentul cel mai potrivit pentru dvs.

PENTRU A REGLA ÎNĂLȚIMEA ȘEII

Rotiți maneta de reglare în sens invers acelor de ceasornic și reglați șaua într-o poziție confortabilă de pedalare. Rotiți maneta în sensul acelor de ceasornic pentru a bloca poziția șeii.

PENTRU A REGLA POZIȚIA ORIZONTALĂ A ȘEII

Rotiți maneta de reglare în sens invers acelor de ceasornic pentru a glisa șaua înainte sau înapoi după cum doriți. Rotiți maneta în sensul acelor de ceasornic pentru a bloca poziția șeii. Testați glisarea șeii pentru o funcționare corectă.

PENTRU A REGLA ÎNĂLȚIMEA GHIDONULUI

Rotiți maneta de reglare în sens invers acelor de ceasornic pentru a regla înălțimea ghidonului. Ridicați sau coborâți ghidonul la înălțimea dorită. Rotiți maneta în sensul acelor de ceasornic pentru a bloca poziția ghidonului.

PENTRU A REGLA CURELELE PEDALELOR

Așezați fiecare gleznă a piciorului pe pedală și în clema degetului de la picior, astfel încât glezna piciorului să fie centrată deasupra axului pedalei (centrul pedalei). Rotiți un picior la brațul întins și trageți în sus cureaua clemei degetului de la picior. Repetați pentru celălalt picior. Țineți genunchii deasupra picioarelor în timp ce pedalați. Pentru a vă scoate piciorul din clema degetului de la picior, slăbiți cureaua și trageți afară.

CONTROLUL TENSIUNII ȘI FRÂNA DE URGENȚĂ

Nivelul preferat de dificultate la pedalare (rezistență) poate fi reglat în trepte fine prin utilizarea butonului de control al tensiunii. Pentru a crește rezistența, rotiți butonul de control al tensiunii în sensul acelor de ceasornic. Pentru a reduce rezistența, rotiți butonul în sens invers acelor de ceasornic.

• Pentru a opri volanta în timpul pedalării, apăsați în jos maneta roșie a frânei de urgență.
• Volanta ar trebui să se oprească rapid complet.
• Asigurați-vă că pantofii sunt fixați în clema degetului de la picior.
• Aplicați o sarcină de rezistență completă atunci când bicicleta nu este utilizată pentru a preveni rănile cauzate de mișcarea componentelor angrenajului de antrenare.

Indoor Cycle nu are o volantă cu mișcare liberă; pedalele vor continua să se miște împreună cu volanta până când volanta se oprește. Este necesară reducerea vitezei într-un mod controlat. Pentru a opri volanta imediat, apăsați în jos maneta roșie a frânei de urgență. Pedalați întotdeauna într-un mod controlat și reglați-vă cadența dorită în funcție de propriile abilități. Apăsați maneta roșie în jos = oprire de urgență.

Indoor Cycle folosește o volantă fixă ​​care construiește impuls și va menține pedalele rotindu-se chiar și după ce utilizatorul încetează să pedaleze sau dacă picioarele utilizatorului alunecă. NU ÎNCERCAȚI SĂ VĂ SCOATEȚI PICIOARELE DE PE PEDALE SAU SĂ DEMONTAȚI APARATUL PÂNĂ CÂND ATÂT PEDALELE, CÂT ȘI VOLANTA S-AU OPRIT COMPLET. Nerespectarea acestor instrucțiuni poate duce la pierderea controlului și la potențialul de rănire gravă.

INFORMAȚII DESPRE MODEL

PRINCIPALELE PIESE INCLUSE

• 1 Cadru principal
• Stabilizator frontal și posterior
• Set ghidon
• Set tijă de șa

PIESE DE AMBALARE INCLUSE

• 1 cutie consolă (numai S3+)
• 1 cutie cu piese
• 1 sticlă de apă
• 1 Manual de utilizare

DEZAMBALAREA

Datorită greutății bicicletei de interior, se recomandă ca două persoane să efectueze asamblarea. Așezați bicicleta de interior într-o zonă curățată și îndepărtați toate materialele de ambalare; nu aruncați materialele de ambalare până la finalizarea asamblării.

NOTĂ: În timpul fiecărei etape de asamblare, asigurați-vă că TOATE piulițele și șuruburile sunt la locul lor și parțial filetate înainte de a strânge complet orice șurub.

NOTĂ: O aplicare ușoară de vaselină poate ajuta la instalarea hardware-ului. Se recomandă orice vaselină, cum ar fi vaselina cu litiu pentru biciclete.

AVEȚI NEVOIE DE AJUTOR?
Dacă aveți întrebări sau dacă lipsesc piese, contactați dealerul local. Informațiile de contact pot fi găsite pe panoul din spate al acestui manual sau pe cardul de garanție.

INSTRUCȚIUNI DE ASAMBLARE

LISTA PIESELOR PENTRU ASAMBLARE

ITEM	DESCRIERE	BUC	SPECIFICAȚIE
1	Ghidon	1	Cromat și acoperire PVC
2	Tijă de șa	1	Cromat
3	Pedală (S)	1	Filet stânga
4	Pedală (D)	1	Filet dreapta
5	Cheie combinată	1
6	Cheie Allen	1	pentru 2 stabilizatoare
7	Șurub Allen	4	M8 x 16L
8	Șaibă	4	8
9	Cadru de bază frontal	1	Cu 2 roți de transport
10	Stabilizator spate	1	Fără 2 roți de transport

PASUL 1

1. Instalați GHIDONUL (1) în receptorul cadrului și fixați-l cu butonul.


Notă: pentru asamblarea S3+, conectați cablul ghidonului superior și inferior înainte de a instala ghidonul.

PASUL 2

1. Instalați TIJA DE ȘA (2) în receptorul cadrului și fixați-o cu butonul.


PASUL 3

1. Înșurubați PEDALA STÂNGĂ (3) care are "L" pe ax pe brațul stâng al bicicletei folosind CHEIA COMBINATĂ (5). Vă rugăm să rețineți că pedala L are filet pe stânga, care trebuie rotit în sens invers acelor de ceasornic pentru a strânge.
2. Înșurubați PEDALA DREAPTĂ (4) care are "R" pe ax pe brațul drept al bicicletei folosind CHEIA COMBINATĂ (5). Vă rugăm să rețineți că pedala R are filet pe dreapta, care trebuie rotit în sens invers acelor de ceasornic pentru a strânge.

PASUL 4

1. Atașați CADRUL DE BAZĂ FRONTAL (9) la cadru folosind DOUĂ ȘURUBURI ALLEN (7) și DOUĂ ȘAIBE (8) și fixați-l ferm cu CHEIA ALLEN (6).


PASUL 5

1. Atașați STABILIZATORUL SPATE (10) la cadru folosind DOUĂ ȘURUBURI ALLEN (7) și DOUĂ ȘAIBE (8) și fixați-l ferm cu CHEIA ALLEN (6).


PASUL 6

(DOAR S3+)

1. Instalați CLEMA DE MONTARE pe ghidonul superior cu șurubul consolei și reglați unghiul consolei.
   Notă: nu strângeți șurubul în această etapă.
2. Atașați cu grijă CABLU SENZORULUI (a) conectat la cadru la CABLU CONSOLEI INFERIOARE (b), situat în interiorul ansamblului ghidonului.
   Notă: Vă rugăm să vă asigurați că ghidonul este localizat și blocat în poziția sa de reglare a înălțimii cea mai joasă, acest lucru va permite accesul la cablul de conectare din interiorul ghidonului pentru ca ambele cabluri să fie atașate.
3. Odată conectat, fixați cablul de cadrul intern superior al furcilor frontale ale volantului RSH, folosind suportul adeziv de fixare a cablului. (Acesta este CABLU (a) care este preasamblat la cadrul inferior.)

Notă: Verificați dacă nu există cabluri libere care ar putea intra în contact cu volantul odată ce hamul de cabluri este asamblat.

PASUL 7

(DOAR S3+)

1. Fixați CONSOLA cu clema de montare a consolei din spate.
2. Atașați cu grijă CABLU CONSOLEI SUPERIOARE la CABLU CONSOLEI INFERIOARE preasamblat la GHIDON.
3. Odată ce unghiul consolei este reglat, strângeți complet șurubul de pe clema de montare.

PASUL 8

1. Felicitări, ați asamblat cu succes Indoor Cycle.
2. Vă rugăm să lubrifiați regulat tija de șa, plăcuța de frână și reglarea ghidonului cu lubrifiant din pachetul de piese și verificați alinierea senzorului.

ASAMBLARE COMPLETĂ!
S3 / S3+
Greutate maximă utilizator: 130 kg / 286 lbs
Greutate produs: 43 kg / 95 lbs.
Dimensiuni generale: 110 x 47 x 90 cm /43" x 19" x 35"

FUNCȚIONAREA CONSOLEI

AFIȘAJ CONSOLĂ

S3+
AFIȘAJ MONITOR:
În modul de exercițiu, ferestrele LCD vor afișa RPM, KCAL și ODO.
Puteți apăsa tasta stânga pentru a schimba afișajul între TIME/SPEED/CLOCK/DISTANCE (TIMP/VITEZĂ/CEAS/DISTANȚĂ)

TASTA STÂNGA ȘI DREAPTA:

1. Apăsați orice tastă pentru a activa consola din modul de economisire a energiei.
2. În timpul modului de exercițiu, apăsați pe stânga pentru a schimba afișajul între TIME/SPEED/CLOCK/DISTANCE (TIMP/VITEZĂ/CEAS/DISTANȚĂ).

SETARE CEAS

S3+
Apăsați tasta stânga până când este afișat CLOCK (CEAS), apăsați tasta dreapta timp de 3 secunde pentru a intra în modul de setare pentru a regla setarea ceasului.
Schimbați valoarea apăsând tasta dreapta și confirmați apăsând tasta stânga, consola va salva automat valoarea dată după 5 secunde.

SETAREA DATEI PERSONALE DE ANTRENAMENT

S3+
Apăsați tasta stânga până când este afișat SPEED (VITEZĂ), apăsați tasta dreapta timp de 3 secunde pentru a regla setarea datelor personale. (greutatea utilizatorului, sexul și timpul de antrenament etc.)
Schimbați valoarea apăsând tasta dreapta și confirmați apăsând tasta stânga, consola va salva automat valoarea dată după 5 secunde.

ECONOMISIRE ENERGIE

S3+
Pentru a minimiza consumul de energie, aparatul dvs. va intra automat în modul de economisire a energiei atunci când nu este utilizat și poate fi activat rapid prin atingerea unui buton.

ÎNTREBĂRI FRECVENTE DESPRE PRODUS

SUNETELE PE CARE LE FACE APARATUL MEU SUNT NORMALE?

Bicicletele noastre Indoor Cycle sunt printre cele mai silențioase disponibile, deoarece folosesc transmisii cu curea și rezistență la frânare în consolă. Folosim rulmenți și lanțuri/curele de cea mai bună calitate pentru a minimiza zgomotul. Cu toate acestea, deoarece sistemul de rezistență în sine este atât de silențios, ocazional veți auzi alte zgomote mecanice ușoare. Spre deosebire de tehnologiile mai vechi și mai zgomotoase, nu există ventilatoare, curele de frecare sau zgomote de alternator care să mascheze aceste sunete pe bicicletele noastre Indoor Cycle. Aceste zgomote mecanice, care pot fi sau nu intermitente, sunt normale și sunt cauzate de transferul unor cantități semnificative de energie către un volant care se rotește rapid. Toți rulmenții, lanțurile/curelele și alte piese rotative vor genera un anumit zgomot care se va transmite prin carcasă și cadru. De asemenea, este normal ca aceste sunete să se schimbe ușor în timpul unui antrenament și în timp, din cauza expansiunii termice a pieselor.

DE CE BICICLETA Indoor Cycle PE CARE AM PRIMIT-O ESTE MAI ZGOMOTOASĂ DECÂT CEA DIN MAGAZIN?
Toate produsele de fitness par mai silențioase într-un showroom mare de magazin, deoarece, în general, există mai mult zgomot de fond decât în casa dvs. De asemenea, va exista mai puțină reverberație pe o podea de beton acoperită cu covor decât pe o podea cu acoperire din lemn. Uneori, un covor greu de cauciuc va ajuta la reducerea reverberației prin podea. Dacă un produs de fitness este plasat aproape de un perete, va exista mai mult zgomot reflectat.

CÂT VA DURA CUREAUA

Modelarea computerizată pe care am făcut-o a indicat practic mii de ore fără întreținere. Nu ar trebui să trebuiască să înlocuiți cureaua atâta timp cât aveți Indoor Cycle.

POT MUTA UȘOR BICICLETA Indoor Cycle ODATĂ CE ESTE ASAMBLATĂ?
Bicicleta dvs. Indoor Cycle are o pereche de roți de transport încorporate în tubul stabilizatorului frontal. Vă rugăm să urmați secțiunea de mutare a bicicletei Indoor Cycle pentru a vă transporta bicicleta Indoor Cycle. Este important să vă plasați bicicleta Indoor Cycle într-o cameră confortabilă și primitoare. Bicicleta dvs. Indoor Cycle este proiectată să utilizeze un spațiu minim pe podea. Mulți oameni își plasează bicicletele Indoor Cycle cu fața spre televizor sau spre o fereastră panoramică. Dacă este posibil, evitați să vă puneți bicicleta Indoor Cycle într-un subsol nefinisat. Pentru a face din exerciții o activitate zilnică dorită pentru dvs., bicicleta Indoor Cycle ar trebui să fie într-un cadru confortabil.

DEPANARE

Dispozitivul scoate un zgomot scârțâit sau ciripit

Verificați următoarele:

• Bicicleta Indoor este pe o suprafață plană.
• Slăbiți toate șuruburile atașate în timpul procesului de asamblare, ungeți filetele și strângeți-le din nou.

Dacă acest lucru nu remediază problema, puteți
CONTACTA ASISTENȚA TEHNICĂ PENTRU CLIENȚI LA NUMĂRUL DE PE CARDUL INFORMATIV.

Următoarele informații vă pot fi solicitate atunci când sunați. Vă rugăm să aveți aceste articole la îndemână:

• Numele modelului
• Numărul de serie
• Dovada achiziției (chitanță sau extras de card de credit)

Puteți găsi mai multe sugestii de depanare în secțiunea de asistență pentru clienți de pe site-ul nostru web. Contactați asistența pentru clienți utilizând informațiile de contact de pe CARDUL INFORMATIV.

Pentru ca Asistența Tehnică pentru Clienți să vă poată repara bicicleta Indoor, este posibil să trebuiască să pună întrebări detaliate despre simptomele care apar. Unele întrebări de depanare care pot fi puse sunt:

• De cât timp apare această problemă?
• Apare această problemă la fiecare utilizare? Cu fiecare utilizator?
• Dacă auziți un zgomot, vine din față sau din spate? Ce fel de zgomot este (dâmbuit, șlefuire, scârțâit, ciripit etc.)?
• A fost mașina lubrifiată și întreținută conform programului de întreținere?

Răspunsul la aceste întrebări și la altele va oferi tehnicienilor posibilitatea de a trimite piesele de schimb adecvate și serviciul necesar pentru a vă pune pe dvs. și bicicleta Indoor din nou în funcțiune!

ÎNTREȚINERE

Nivelul de siguranță oferit de designul bicicletei Indoor poate fi menținut numai atunci când echipamentul este examinat în mod regulat pentru daune și uzură. Componentele nefuncționale trebuie înlocuite sau echipamentul trebuie scos din uz până când este reparat.

ZILNIC

• Ștergeți bicicleta Indoor după fiecare utilizare pentru a îndepărta transpirația și umezeala. Utilizați apă și săpun sau o soluție diluată de curățare menajeră neabrazivă. Clătiți pentru a îndepărta reziduurile de detergent și apoi uscați.
• Înainte de fiecare sesiune, inspectați componentele slăbite, cum ar fi pedalele sau manivelele, înainte de a începe următoarea utilizare. Strângeți orice piese slăbite.

SĂPTĂMÂNAL

• Verificați alinierea corectă a volantului. Strângeți piulițele volantului după cum este necesar.
• Îndepărtați apărătoarea lanțului și verificați dacă lanțul este slăbit. Reglați și lubrifiați lanțul după cum este necesar.
• Verificați dacă brațele manivelei sunt strânse pe suportul inferior.
• Inspectați toate piesele, piulițele, șuruburile sau șuruburile pentru ajustări, înlocuiri sau întreținere.

LUNAR

• Inspectați cadrul și componentele principale ale ansamblului pentru rugină sau coroziune. Înclinați bicicleta sau așezați-o cu susul în jos pentru a localiza zonele în care se poate dezvolta rugină și coroziune. Utilizați o perie mică de sârmă pentru a îndepărta acumularea de rugină în crevase mici, cum ar fi picioarele de nivelare, manetele de eliberare rapidă și alte ansambluri de șuruburi.
• Inspectați toate articolele de uzură pentru ajustări sau posibile înlocuiri de piese. Acordați o atenție deosebită următoarelor:
  1. Inspectați plăcuța de frână pentru uzură. Uzura excesivă sau uscăciunea indică faptul că este necesară înlocuirea.
  2. Inspectați plăcuța scaunului pentru uzură. Ruperea, rupturile sau mișcarea excesivă indică faptul că este necesară înlocuirea.
  3. Inspectați pedalele pentru joc. Mișcarea excesivă a pedalelor indică faptul că este necesară înlocuirea.
• Inspectați lanțul pentru tensionare rotind manivela pentru a acționa volantul înainte. Faceți această mișcare în rotații de 1/4 pentru a evalua dacă există joc liber între manivelă și volant.
• Uscăciunea sau utilizarea prelungită pot face ca reglajele de înălțime și de atingere pentru scaun și ghidon să devină strânse. Dacă acesta este cazul, ansamblul glisant trebuie scos de pe cadru și trebuie aplicată o pată de unsoare ușoară pe suprafața de glisare înainte de asamblare. În mod similar, aplicați puțină unsoare ușoară pe ansamblul de prindere pentru a vă asigura că nu se blochează. Curățați excesul de unsoare înainte de reasamblare.
• Vă rugăm să lubrifiați regulat tija scaunului, plăcuța de frână și reglarea ghidonului cu lubrifiant în pachetul dvs. de piese.

VEDERE EXPLODATĂ

VEDERE EXPLODATĂ S3

VEDERE EXPLODATĂ S3+

LISTA DE PIESE

LISTA DE PIESE S3 & S3+
