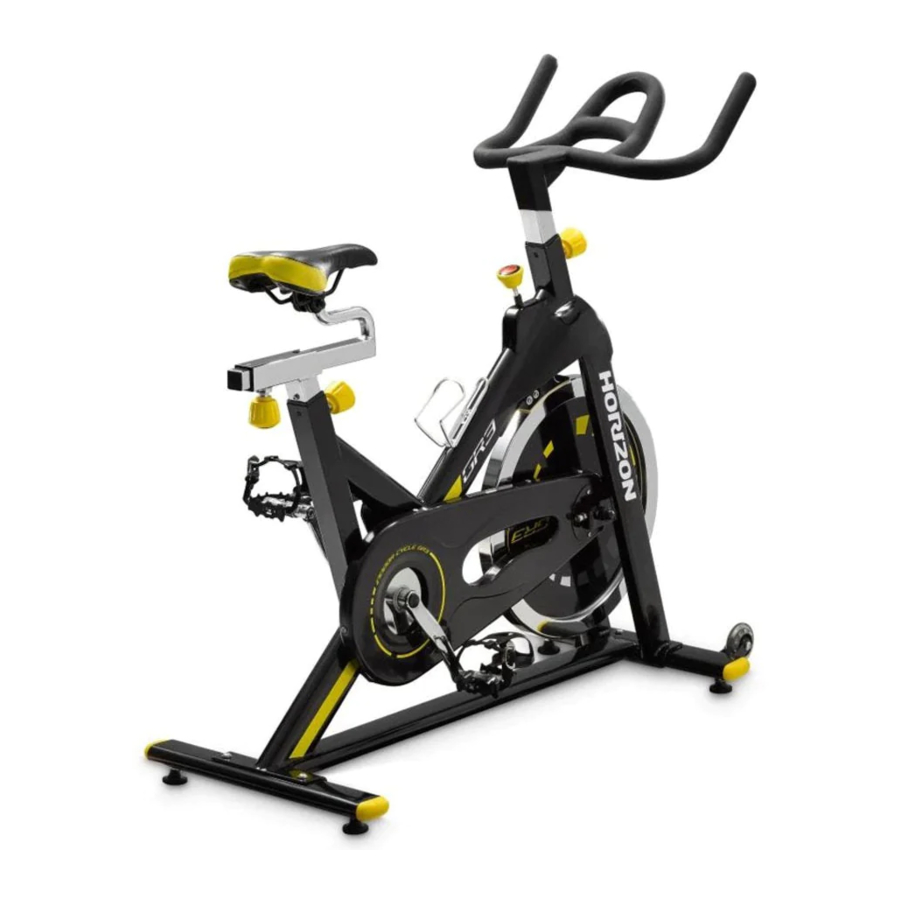

Horizon Fitness GR3, GR5, GR6 - Manual de utilizare pentru BICICLETE DE INTERIOR

FUNCȚIONAREA UNITĂȚII

CUM SE MUTĂ DISPOZITIVUL

Datorită greutății bicicletei de interior, se recomandă ca două persoane să o mute. În timp ce o persoană ridică partea din spate a bicicletei de interior, a doua persoană ține ferm ghidonul și înclină bicicleta de interior înainte până când se rostogolește pe roți. Mutați cu grijă bicicleta de interior în locația dorită și apoi coborâți-o.
Dacă bicicleta de interior se clatină pe podea după ce a fost așezată, rotiți picioarele de nivelare de sub stabilizatorul din față sau din spate până când mișcarea de clătinare este eliminată.

AMPLASAREA UNITĂȚII

Așezați bicicleta de interior pe o suprafață plană. Ar trebui să existe 60 cm de fiecare parte în jurul bicicletei de interior. Nu așezați bicicleta în nicio zonă care ar bloca orice orificiu de aerisire sau de aer. Bicicleta de interior nu trebuie amplasată într-un garaj, terasă acoperită, lângă apă sau în aer liber.

Pentru a reduce riscul de rănire, utilizați precauție extremă în timp ce mutați bicicleta de interior. Nu încercați să o mutați pe suprafețe denivelate și se recomandă să existe un spațiu de siguranță de 50 cm (minimum) până la cel mai apropiat echipament.

CUM SE REGLĂ UNITATEA

Bicicleta de interior poate fi reglată pentru un confort maxim și o eficiență maximă a exercițiilor. Instrucțiunile de mai jos descriu o abordare a reglării bicicletei de interior pentru a asigura confortul optim al utilizatorului și poziționarea ideală a corpului; puteți alege să reglați bicicleta de interior în mod diferit.

REGLAREA ȘEII

Înălțimea corectă a șeii ajută la asigurarea unei eficiențe și confort maxime ale exercițiului, reducând în același timp riscul de rănire. Reglați înălțimea șeii pentru a vă asigura că este în poziția corectă, una care menține o ușoară îndoire a genunchiului în timp ce picioarele sunt în poziție extinsă.

REGLAREA GHIDONULUI

Poziția corectă pentru ghidon se bazează în primul rând pe confort. De obicei, ghidonul ar trebui să fie poziționat ușor mai sus decât șaua pentru cicliștii începători. Cicliștii avansați ar putea încerca diferite înălțimi pentru a obține aranjamentul cel mai potrivit pentru dvs.

PENTRU A REGLA ÎNĂLȚIMEA ȘEII

Rotiți maneta de reglare în sens invers acelor de ceasornic și reglați șaua într-o poziție confortabilă de pedalare. Rotiți maneta în sensul acelor de ceasornic pentru a bloca poziția șeii.

PENTRU A REGLA POZIȚIA ORIZONTALĂ A ȘEII

Rotiți maneta de reglare în sens invers acelor de ceasornic pentru a glisa șaua înainte sau înapoi după cum doriți. Rotiți maneta în sensul acelor de ceasornic pentru a bloca poziția șeii. Testați glisiera șeii pentru o funcționare corectă.

PENTRU A REGLA ÎNĂLȚIMEA GHIDONULUI

Rotiți maneta de reglare în sens invers acelor de ceasornic pentru a regla înălțimea ghidonului. Ridicați sau coborâți ghidonul la înălțimea dorită. Rotiți maneta în sensul acelor de ceasornic pentru a bloca poziția ghidonului.

PENTRU A REGLA CURELELE PEDALELOR

Așezați fiecare gleznă a piciorului pe pedală și în clema degetului de la picior, astfel încât glezna piciorului să fie centrată deasupra axului pedalei (centrul pedalei). Rotiți un picior la îndemâna brațelor și trageți în sus cureaua clemei degetului de la picior. Repetați pentru celălalt picior. Țineți genunchii deasupra picioarelor în timp ce pedalați. Pentru a scoate piciorul din clema degetului de la picior, slăbiți cureaua și trageți-l afară.

CONTROLUL TENSIUNII ȘI FRÂNA DE URGENȚĂ

Nivelul preferat de dificultate la pedalare (rezistență) poate fi reglat în trepte fine prin utilizarea butonului de control al tensiunii. Pentru a crește rezistența, rotiți butonul de control al tensiunii în sensul acelor de ceasornic. Pentru a reduce rezistența, rotiți butonul în sens invers acelor de ceasornic.

• Pentru a opri volantul în timpul pedalării, apăsați în jos pe maneta roșie a frânei de urgență.
• Volantul ar trebui să se oprească rapid complet.
• Asigurați-vă că pantofii dvs. sunt fixați în clema degetului de la picior.
• Aplicați o sarcină maximă de rezistență atunci când bicicleta nu este utilizată pentru a preveni rănile cauzate de deplasarea componentelor angrenajului de antrenare.

Bicicleta de interior nu are un volant cu mișcare liberă; pedalele vor continua să se miște împreună cu volantul până când volantul se oprește. Este necesară reducerea vitezei într-un mod controlat. Pentru a opri imediat volantul, apăsați în jos maneta roșie a frânei de urgență. Pedalați întotdeauna într-un mod controlat și ajustați cadența dorită în funcție de propriile abilități. Apăsați maneta roșie în jos = oprire de urgență.

Bicicleta de interior utilizează un volant fix care construiește impuls și va menține pedalele rotindu-se chiar și după ce utilizatorul încetează să pedaleze sau dacă picioarele utilizatorului alunecă. NU ÎNCERCAȚI SĂ VĂ SCOATEȚI PICIOARELE DE PE PEDALE SAU SĂ DEMONTAȚI APARATUL PÂNĂ CÂND PEDALELE ȘI VOLANTUL S-AU OPRIT COMPLET. Nerespectarea acestor instrucțiuni poate duce la pierderea controlului și la potențialul de rănire gravă.

ASAMBLARE

Există mai multe zone în timpul procesului de asamblare cărora trebuie să li se acorde o atenție specială. Este foarte important să urmați corect instrucțiunile de asamblare și să vă asigurați că toate piesele sunt strânse bine. Dacă instrucțiunile de asamblare nu sunt respectate corect, bicicleta de interior ar putea avea piese care nu sunt strânse și vor părea slăbite și pot provoca zgomote iritante. Pentru a preveni deteriorarea bicicletei de interior, instrucțiunile de asamblare trebuie revizuite și trebuie luate măsuri corective.

Înainte de a continua, găsiți numărul de serie al bicicletei dvs. de interior, situat pe stabilizatorul frontal al bicicletei, și notați-l pentru referințe ulterioare.

» Consultați NUMĂRUL DE SERIE și NUMELE MODELULUI când sunați pentru service.
» Asigurați-vă că introduceți atât NUMĂRUL DE SERIE, cât și NUMELE MODELULUI pe cardul dvs. de garanție.

INFORMAȚII DESPRE MODEL

PIESE PRINCIPALE INCLUSE

• 1 Cadru principal
• Stabilizator față și spate
• Set de ghidon
• Set de catarg al ghidonului (numai GR6)
• Set de tijă de șa
• Set de pedale

AMBALAJUL PIESELOR INCLUSE

• 1 Cutie de piese
• 1 Manual de utilizare

DEZAMBALARE

Datorită greutății bicicletei de interior, se recomandă ca două persoane să efectueze asamblarea. Așezați bicicleta de interior într-o zonă liberă și îndepărtați toate materialele de ambalare; nu aruncați materialele de ambalare până când asamblarea nu este finalizată.

NOTĂ: În timpul fiecărei etape de asamblare, asigurați-vă că TOATE piulițele și șuruburile sunt la locul lor și parțial filetate înainte de a strânge complet un șurub.

NOTĂ: O aplicare ușoară de vaselină poate ajuta la instalarea hardware-ului. Se recomandă orice vaselină, cum ar fi vaselina cu litiu pentru biciclete.

NEVOIE DE AJUTOR?
Dacă aveți întrebări sau dacă lipsesc piese, contactați dealerul local. Informațiile de contact pot fi găsite pe panoul din spate al acestui manual sau pe cardul de garanție.

ASAMBLAREA GR3

PASUL 1

HARDWARE PENTRU PASUL 1:
NR.	DESCRIERE	BUC
1	GHIDON	1
2	TIJĂ DE ȘA	1
3	PEDALA STÂNGA	1
4	PEDALA DREAPTA	1
5	CHEIE COMBINATĂ	1

1. Instalați GHIDONUL (1) în receptorul cadrului și fixați-l cu butonul.
2. Instalați TIJA DE ȘA (2) în receptorul cadrului și fixați-o cu butonul.
3. Filetați PEDALA STÂNGĂ (3) care are "L" pe ax în brațul lateral stâng al bicicletei folosind CHEIA COMBINATĂ (5). Vă rugăm să rețineți că pedala L este filetată pe stânga, care trebuie rotită în sens invers acelor de ceasornic pentru a strânge.
4. Filetați PEDALA DREAPTA (4) care are "R" pe ax în brațul lateral drept al bicicletei folosind CHEIA COMBINATĂ (5). Vă rugăm să rețineți că pedala R este filetată pe dreapta, care trebuie rotită în sensul acelor de ceasornic pentru a strânge.

PASUL 2

HARDWARE PENTRU PASUL 2:
NR.	DESCRIERE	BUC
6	CHEIE ALLEN	1
7	ȘURUBURI ALLEN (M8 X 16L)	8
8	ȘAIBE	8
9	STABILIZATOR FAȚĂ	1
10	STABILIZATOR SPATE	1

1. Atașați STABILIZATORUL FAȚĂ (9) la cadru folosind 2 ȘURUBURI ALLEN (7) și 2 ȘAIBE (8) și fixați ferm cu CHEIA ALLEN (6).
2. Atașați STABILIZATORUL SPATE (10) la cadru folosind 2 ȘURUBURI ALLEN (7) și 2 ȘAIBE (8) și fixați ferm cu CHEIA ALLEN (6).

ASAMBLAREA GR5

PASUL 1

HARDWARE PENTRU PASUL 1:
NR.	DESCRIERE	BUC
1	STABILIZATOR SPATE	1
2	ȘURUBURI	4
3	PIULIȚE	4
4	ȘAIBE	4
5	CHEIE	1
6	STABILIZATOR FAȚĂ	1

1. Atașați STABILIZATORUL SPATE (1) la cadru folosind 2 PIULIȚE (3), 2 ȘAIBE (4) și 2 ȘURUBURI (2) și fixați ferm folosind CHEIA (5) reglabilă.
2. Atașați STABILIZATORUL FAȚĂ (6) la cadru folosind 2 PIULIȚE (3), 2 ȘAIBE (4) și 2 ȘURUBURI (2) și fixați ferm folosind CHEIA (5) reglabilă.

PASUL 2

HARDWARE PENTRU PASUL 2:
NR.	DESCRIERE	BUC
5	CHEIE	1
7	PEDALA DREAPTA	1
8	PEDALA STÂNGA	1
9	GHIDON	1

1. Filetați PEDALA STÂNGĂ (8) care are "L" pe ax în brațul lateral stâng al bicicletei folosind CHEIA (5) reglabilă. Vă rugăm să rețineți că pedala L este filetată pe stânga, care trebuie rotită în sens invers acelor de ceasornic pentru a strânge.
2. Filetați PEDALA DREAPTA (7) care are "R" pe ax în brațul lateral drept al bicicletei folosind CHEIA (5) reglabilă. Vă rugăm să rețineți că pedala R este filetată pe dreapta, care trebuie rotită în sensul acelor de ceasornic pentru a strânge.
3. Instalați GHIDONUL (9) în receptorul cadrului și fixați-l cu eliberarea rapidă.

ASAMBLAREA GR6

PASUL 1

HARDWARE PENTRU PASUL 1:
NR.	DESCRIERE	BUC
1	ȘURUBURI	4
2	PIULIȚE	4
3	ȘAIBE (M8)	4
4	STABILIZATOR FAȚĂ	1
5	STABILIZATOR SPATE	1
6	CHEIE	1

1. Atașați STABILIZATORUL FAȚĂ (4) și STABILIZATORUL SPATE (5) la cadru folosind 4 ȘURUBURI (1) și 4 ȘAIBE (3) și 4 PIULIȚE (2) și fixați ferm cu CHEIA (6).


PASUL 2

HARDWARE PENTRU PASUL 2:
NR.	DESCRIERE	BUC
6	CHEIE	1
7	CATARG GHIDON	1
8	TIJĂ DE ȘA	1
9	PEDALA DREAPTA	1
10	PEDALA STÂNGA	1

1. Filetați PEDALA STÂNGA (10) care are "L" pe ax în brațul lateral stâng al bicicletei folosind CHEIA (6). Vă rugăm să rețineți că pedala L este filetată pe stânga, care trebuie rotită în sens invers acelor de ceasornic pentru a strânge.
2. Filetați PEDALA DREAPTA (9) care are "R" pe ax în brațul lateral drept al bicicletei folosind CHEIA (6). Vă rugăm să rețineți că pedala R este filetată pe dreapta, care trebuie rotită în sensul acelor de ceasornic pentru a strânge.
3. Instalați CATARGUL GHIDONULUI (7) în receptorul cadrului și fixați-l cu eliberarea rapidă.
4. Instalați TIJA DE ȘA (8) în receptorul cadrului și fixați-o cu eliberarea rapidă.

PASUL 3

HARDWARE PENTRU PASUL 3:
NR.	DESCRIERE	BUC
11	ELIBERARE RAPIDĂ	2
12	GHIDON	1
13	ȘAIBE (M10)	4
14	ȘA	1
15	GLISIERĂ DE ȘA	1

1. Instalați GHIDONUL (12) în receptorul catargului ghidonului folosind 2 ȘAIBE (13) și fixați-l cu ELIBERAREA RAPIDĂ (11).
2. Instalați ȘAUA (14) în receptorul GLISIEREI DE ȘA (15) și fixați-o cu cheia.
3. Atașați GLISIERA DE ȘA (15) la TIJA DE ȘA (8) folosind 2 ȘAIBE (13) și fixați-o cu ELIBERAREA RAPIDĂ (11).

ÎNTREBĂRI FRECVENTE DESPRE PRODUS

SUNETELE PE CARE LE PRODUCE APARATUL MEU SUNT NORMALE?

Bicicletele noastre Indoor sunt printre cele mai silențioase disponibile, deoarece folosesc transmisii cu curea și rezistență cu frână în consolă. Folosim rulmenți și lanțuri/curele de cea mai bună calitate pentru a minimiza zgomotul. Cu toate acestea, deoarece sistemul de rezistență în sine este atât de silențios, ocazional veți auzi alte zgomote mecanice ușoare. Spre deosebire de tehnologiile mai vechi și mai zgomotoase, nu există ventilatoare, curele de frecare sau zgomote de alternator care să mascheze aceste sunete pe bicicletele noastre Indoor. Aceste zgomote mecanice, care pot fi sau nu intermitente, sunt normale și sunt cauzate de transferul unor cantități semnificative de energie către un volant care se rotește rapid. Toți rulmenții, lanțurile/curelele și alte piese rotative vor genera un anumit zgomot care se va transmite prin carcasă și cadru. De asemenea, este normal ca aceste sunete să se schimbe ușor în timpul unui antrenament și în timp, din cauza expansiunii termice a pieselor.

DE CE BICICLETA Indoor PE CARE AM PRIMIT-O ESTE MAI ZGOMOTOASĂ DECÂT CEA DIN MAGAZIN?
Toate produsele de fitness par mai silențioase într-un showroom mare de magazin, deoarece, în general, există mai mult zgomot de fond decât în casa dvs. De asemenea, va exista mai puțină reverberație pe o podea de beton acoperită cu mochetă decât pe o podea cu acoperire din lemn. Uneori, un covor greu de cauciuc va ajuta la reducerea reverberației prin podea. Dacă un produs de fitness este plasat aproape de un perete, va exista mai mult zgomot reflectat.

CÂT VA DURA CUREAUA

Modelarea computerizată pe care am efectuat-o a indicat practic mii de ore fără întreținere. Nu ar trebui să fie nevoie să înlocuiți cureaua atâta timp cât aveți bicicleta Indoor.

POT MUTA UȘOR BICICLETA Indoor ODATĂ CE ESTE ASAMBLATĂ?
Bicicleta dvs. Indoor are o pereche de roți de transport încorporate în tubul stabilizatorului frontal. Vă rugăm să urmați secțiunea de mutare a bicicletei Indoor pentru a transporta bicicleta dvs. Indoor. Este important să plasați bicicleta dvs. Indoor într-o cameră confortabilă și primitoare. Bicicleta dvs. Indoor este concepută pentru a utiliza un spațiu minim pe podea. Mulți oameni își vor plasa bicicletele Indoor cu fața spre televizor sau spre o fereastră panoramică. Dacă este posibil, evitați să puneți bicicleta dvs. Indoor într-un subsol nefinisat. Pentru a face din exerciții o activitate zilnică dorită pentru dvs., bicicleta Indoor ar trebui să fie într-un cadru confortabil.

DEPANARE

Aparatul scoate un scârțâit sau un țipăt

Verificați următoarele:

• Bicicleta Indoor este pe o suprafață plană.
• Slăbiți toate șuruburile atașate în timpul procesului de asamblare, ungeți filetele și strângeți-le din nou.

Dacă acest lucru nu remediază problema, puteți
CONTACTAȚI ASISTENȚA TEHNICĂ PENTRU CLIENȚI LA NUMĂRUL DE PE CARDUL INFORMATIV.

Următoarele informații vă pot fi solicitate când sunați. Vă rugăm să aveți aceste articole la îndemână:

• Numele modelului
• Numărul de serie
• Dovada achiziției (chitanță sau extras de card de credit)

Puteți găsi mai multe sugestii de depanare în secțiunea de asistență pentru clienți de pe site-ul nostru web. Contactați asistența pentru clienți folosind informațiile de contact de pe CARDUL INFORMATIV.

Pentru ca Asistența Tehnică pentru Clienți să vă poată repara bicicleta Indoor, este posibil să fie nevoie să vă pună întrebări detaliate despre simptomele care apar. Unele întrebări de depanare care pot fi puse sunt:

• De cât timp apare această problemă?
• Apare această problemă la fiecare utilizare? Cu fiecare utilizator?
• Dacă auziți un zgomot, vine din față sau din spate? Ce fel de zgomot este (bubuit, șlefuire, scârțâit, țipăt etc.)?
• A fost lubrifiată și întreținută mașina conform programului de întreținere?

Răspunsul la aceste și alte întrebări va oferi tehnicienilor posibilitatea de a trimite piesele de schimb adecvate și serviciile necesare pentru a vă repune pe dvs. și bicicleta dvs. Indoor în funcțiune!

ÎNTREȚINERE

Nivelul de siguranță oferit de designul bicicletei Indoor poate fi menținut numai atunci când echipamentul este examinat în mod regulat pentru deteriorări și uzură. Componentele defectuoase trebuie înlocuite sau echipamentul trebuie scos din uz până când este reparat.

ZILNIC

• Ștergeți bicicleta Indoor după fiecare utilizare pentru a îndepărta transpirația și umezeala. Utilizați săpun și apă sau o soluție diluată de curățare casnică neabrazivă. Clătiți pentru a îndepărta reziduurile de detergent și apoi uscați.
• Înainte de fiecare sesiune, inspectați componentele slăbite, cum ar fi pedalele sau manivelele, înainte de a începe următoarea utilizare. Strângeți orice piese slăbite.

SĂPTĂMÂNAL

• Verificați alinierea corectă a volantului. Strângeți piulițele volantului după cum este necesar.
• Îndepărtați apărătoarea lanțului și verificați dacă lanțul este slăbit. Reglați și lubrifiați lanțul după cum este necesar.
• Verificați dacă brațele manivelei sunt strânse pe suportul inferior.
• Inspectați toate piesele, piulițele, șuruburile sau șuruburile pentru ajustări, înlocuiri sau întreținere.

LUNAR

• Inspectați cadrul și componentele principale ale ansamblului pentru rugină sau coroziune. Înclinați bicicleta sau așezați-o cu susul în jos pentru a localiza zonele în care se poate dezvolta rugină și coroziune. Utilizați o perie mică de sârmă pentru a îndepărta acumularea de rugină în crevase mici, cum ar fi picioarele de nivelare, pârghiile de eliberare rapidă și alte ansambluri de șuruburi.
• Inspectați toate articolele de uzură pentru ajustări sau înlocuirea posibilă a pieselor. Acordați o atenție deosebită următoarelor:
  1. Inspectați plăcuța de frână pentru uzură. Uzura excesivă sau uscăciunea indică faptul că este necesară înlocuirea.
  2. Inspectați căptușeala scaunului pentru uzură. Rupturile, crăpăturile sau mișcarea excesivă indică faptul că este necesară înlocuirea.
  3. Inspectați pedalele pentru joc. Mișcarea excesivă a pedalelor indică faptul că este necesară înlocuirea.
• Inspectați lanțul pentru tensionare rotind manivela pentru a conduce volantul înainte. Faceți această mișcare în sferturi de tură pentru a evalua dacă există joc liber între manivelă și volant.
• Uscăciunea sau utilizarea prelungită pot face ca reglajele de înălțime și de rază de acțiune pentru scaun și ghidon să devină strânse. Dacă acesta este cazul, ansamblul glisant trebuie îndepărtat din cadru și trebuie aplicată o pată de vaselină ușoară de uz general de-a lungul suprafeței glisante înainte de asamblare. În mod similar, aplicați puțină vaselină ușoară pe ansamblul de prindere pentru a vă asigura că nu se blochează. Curățați excesul de vaselină înainte de reasamblare.
• Vă rugăm să lubrifiați în mod regulat tija scaunului, plăcuța de frână și reglajul ghidonului cu lubrifiant din pachetul dvs. de piese.

SCHIȚA DETALIATĂ GR3

LISTA DE PIESE GR3

SCHIȚA DETALIATĂ GR5

LISTA DE PIESE GR5

SCHIȚA DETALIATĂ GR6

LISTA DE PIESE GR6
