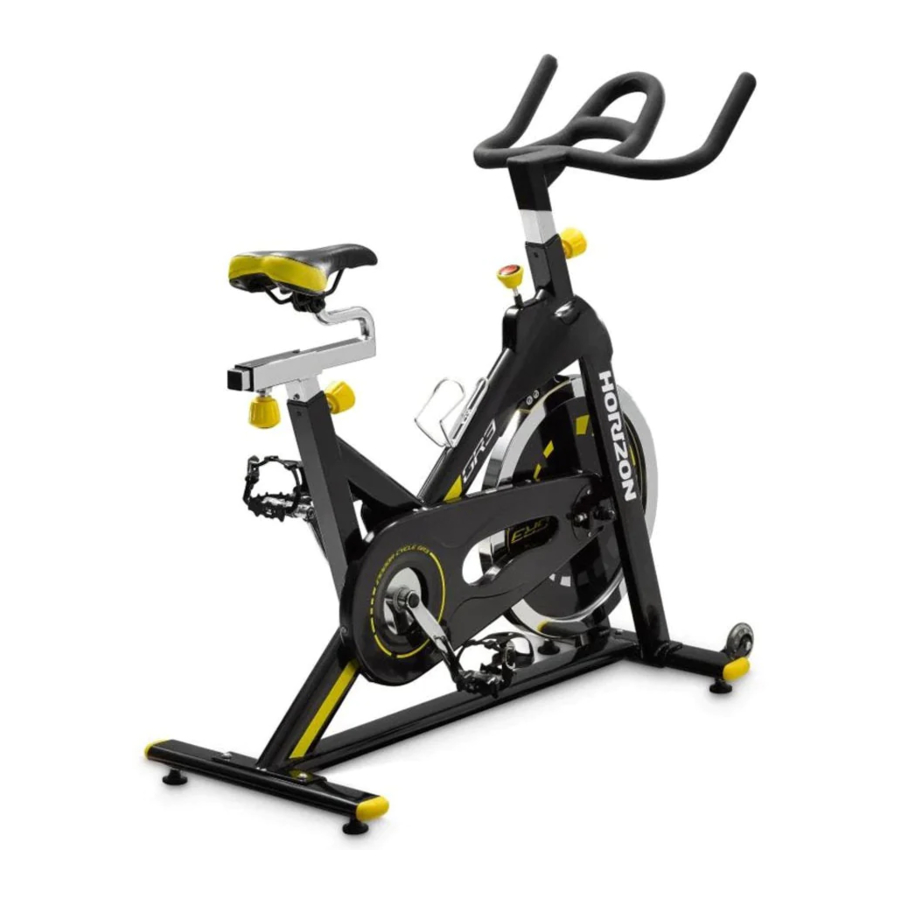

Horizon Fitness GR3, GR5, GR6 - Manual de utilizare pentru BICICLETE DE INTERIOR

FUNCȚIONAREA UNITĂȚII

CUM SE MUTĂ DISPOZITIVUL

Datorită greutății bicicletei de interior, se recomandă ca două persoane să o mute. În timp ce o persoană ridică partea din spate a bicicletei de interior, a doua persoană ține ferm ghidonul și înclină bicicleta de interior înainte până când se rostogolește pe roți. Mutați cu grijă bicicleta de interior în locația dorită și apoi coborâți-o.
Dacă bicicleta de interior se clatină pe podea după ce a fost așezată, rotiți picioarele de nivelare de sub stabilizatorul din față sau din spate până când mișcarea de clătinare este eliminată.

LOCAȚIA UNITĂȚII

Așezați bicicleta de interior pe o suprafață plană. Ar trebui să existe 60 cm pe fiecare parte în jurul bicicletei de interior. Nu așezați bicicleta în nicio zonă care ar bloca orice orificiu de aerisire sau deschidere pentru aer. Bicicleta de interior nu trebuie să fie amplasată într-un garaj, terasă acoperită, lângă apă sau în aer liber.

Pentru a reduce riscul de rănire, folosiți o precauție extremă în timp ce mutați bicicleta de interior. Nu încercați să o mutați pe suprafețe denivelate și asigurați-vă că există un spațiu de siguranță de 50 cm (minimum) până la cel mai apropiat echipament.

CUM SE REGLAZĂ UNITATEA

Bicicleta de interior poate fi reglată pentru un confort maxim și o eficiență maximă a exercițiilor. Instrucțiunile de mai jos descriu o abordare pentru reglarea bicicletei de interior pentru a asigura confortul optim al utilizatorului și poziționarea ideală a corpului; puteți alege să reglați bicicleta de interior diferit.

REGLAREA ȘEII

Înălțimea corectă a șeii ajută la asigurarea eficienței și confortului maxim al exercițiilor, reducând în același timp riscul de rănire. Reglați înălțimea șeii pentru a vă asigura că este în poziția corectă, una care menține o îndoire ușoară a genunchiului în timp ce picioarele sunt în poziția extinsă.

REGLAREA GHIDONULUI

Poziția corectă a ghidonului se bazează în primul rând pe confort. De obicei, ghidonul trebuie poziționat puțin mai sus decât șaua pentru cicliștii începători. Cicliștii avansați pot încerca diferite înălțimi pentru a obține aranjamentul cel mai potrivit pentru dvs.

PENTRU A REGLA ÎNĂLȚIMEA ȘEII

Rotiți maneta de reglare în sens invers acelor de ceasornic și reglați șaua într-o poziție confortabilă de pedalare. Rotiți maneta în sensul acelor de ceasornic pentru a bloca poziția șeii.

PENTRU A REGLA POZIȚIA ORIZONTALĂ A ȘEII

Rotiți maneta de reglare în sens invers acelor de ceasornic pentru a glisa șaua înainte sau înapoi după cum doriți. Rotiți maneta în sensul acelor de ceasornic pentru a bloca poziția șeii. Testați glisarea șeii pentru funcționarea corectă.

PENTRU A REGLA ÎNĂLȚIMEA GHIDONULUI

Rotiți maneta de reglare în sens invers acelor de ceasornic pentru a regla înălțimea ghidonului. Ridicați sau coborâți ghidonul la înălțimea dorită. Rotiți maneta în sensul acelor de ceasornic pentru a bloca poziția ghidonului.

PENTRU A REGLA CURELELE PEDALELOR

Așezați fiecare gleznă pe pedală și în clema pentru degete, astfel încât glezna piciorului să fie centrată peste axul pedalei (centrul pedalei). Rotiți un picior pentru a ajunge cu brațele și trageți în sus cureaua clemei pentru degete. Repetați pentru celălalt picior. Țineți genunchii deasupra picioarelor în timp ce pedalați. Pentru a scoate piciorul din clema pentru degete, slăbiți cureaua și trageți-o afară.

CONTROLUL TENSIUNII ȘI FRÂNA DE URGENȚĂ

Nivelul preferat de dificultate la pedalare (rezistență) poate fi reglat în trepte fine prin utilizarea butonului de control al tensiunii. Pentru a crește rezistența, rotiți butonul de control al tensiunii în sensul acelor de ceasornic. Pentru a reduce rezistența, rotiți butonul în sens invers acelor de ceasornic.

• Pentru a opri volantul în timp ce pedalați, apăsați în jos pe maneta roșie a frânei de urgență.
• Volantul ar trebui să se oprească rapid complet.
• Asigurați-vă că pantofii sunt fixați în clema pentru degete.
• Aplicați o sarcină completă de rezistență atunci când bicicleta nu este utilizată pentru a preveni rănile cauzate de mișcarea componentelor angrenajului de antrenare.

Bicicleta de interior nu are un volant cu mișcare liberă; pedalele vor continua să se miște împreună cu volantul până când acesta se oprește. Este necesară reducerea vitezei într-un mod controlat. Pentru a opri imediat volantul, apăsați în jos maneta roșie a frânei de urgență. Pedalați întotdeauna într-un mod controlat și ajustați cadența dorită în funcție de propriile abilități. Apăsați maneta roșie în jos = oprire de urgență.

Bicicleta de interior folosește un volant fix care construiește impuls și va menține pedalele rotindu-se chiar și după ce utilizatorul încetează să pedaleze sau dacă picioarele utilizatorului alunecă. NU ÎNCERCAȚI SĂ VĂ SCOATEȚI PICIOARELE DE PE PEDALE SAU SĂ DEMONTAȚI APARATUL PÂNĂ CÂND ATÂT PEDALELE, CÂT ȘI VOLANTUL S-AU OPRIT COMPLET. Nerespectarea acestor instrucțiuni poate duce la pierderea controlului și la potențiale vătămări grave.

ASAMBLARE

Există mai multe zone în timpul procesului de asamblare cărora trebuie să li se acorde o atenție specială. Este foarte important să urmați corect instrucțiunile de asamblare și să vă asigurați că toate piesele sunt strânse ferm. Dacă instrucțiunile de asamblare nu sunt respectate corect, ciclul indoor ar putea avea părți care nu sunt strânse și vor părea slăbite și pot provoca zgomote iritante. Pentru a preveni deteriorarea ciclului indoor, instrucțiunile de asamblare trebuie revizuite și trebuie luate măsuri corective.

Înainte de a continua, găsiți numărul de serie al ciclului dvs. indoor, situat pe stabilizatorul frontal al ciclului, și notați-l pentru referințe viitoare.

» Consultați NUMĂRUL DE SERIE și NUMELE MODELULUI când sunați pentru service.
» Asigurați-vă că introduceți atât NUMĂRUL DE SERIE, cât și NUMELE MODELULUI pe cardul de garanție.

INFORMAȚII DESPRE MODEL

PIESE PRINCIPALE INCLUSE

• 1 Cadru principal
• Stabilizator față și spate
• Set ghidon
• Set tijă ghidon (numai GR6)
• Set tijă șa
• Set pedală

AMBALARE PIESE INCLUSE

• 1 Cutie cu piese
• 1 Manual de utilizare

DESPACHETAREA

Datorită greutății ciclului indoor, se recomandă ca două persoane să efectueze asamblarea. Așezați ciclul indoor într-o zonă liberă și îndepărtați toate materialele de ambalare; nu aruncați materialele de ambalare până când asamblarea nu este finalizată.

NOTĂ: În timpul fiecărei etape de asamblare, asigurați-vă că TOATE piulițele și șuruburile sunt la locul lor și parțial înfiletate înainte de a strânge complet orice șurub.

NOTĂ: O aplicare ușoară de vaselină poate ajuta la instalarea hardware-ului. Orice vaselină, cum ar fi vaselina cu litiu pentru biciclete, este recomandată.

AVEȚI NEVOIE DE AJUTOR?
Dacă aveți întrebări sau dacă lipsesc piese, contactați dealerul local. Informațiile de contact pot fi găsite pe panoul din spate al acestui manual sau pe cardul de garanție.

ASAMBLAREA GR3

PASUL 1

HARDWARE PENTRU PASUL 1:
NR.	DESCRIERE	BUC
1	GHIDON	1
2	TIJĂ ȘA	1
3	PEDALĂ STÂNGA	1
4	PEDALĂ DREAPTA	1
5	CHIE COMBIANTĂ	1

1. Instalați GHIDONUL (1) în receptorul cadrului și fixați-l cu butonul.
2. Instalați TIJA ȘA (2) în receptorul cadrului și fixați-l cu butonul.
3. Înfiletați PEDALA STÂNGĂ (3) care are "L" pe ax pe brațul stâng al ciclului folosind CHIA COMBINATĂ (5). Vă rugăm să rețineți că pedala L este înfiletată pe stânga, care trebuie rotită în sens invers acelor de ceasornic pentru a strânge.
4. Înfiletați PEDALA DREAPTĂ (4) care are "R" pe ax pe brațul drept al ciclului folosind CHIA COMBINATĂ (5). Vă rugăm să rețineți că pedala R este înfiletată pe dreapta, care trebuie rotită în sensul acelor de ceasornic pentru a strânge.

PASUL 2

HARDWARE PENTRU PASUL 2:
NR.	DESCRIERE	BUC
6	CHIE ALLEN	1
7	ȘURUBURI ALLEN (M8 X 16L)	8
8	ȘAIBE	8
9	STABILIZATOR FAȚĂ	1
10	STABILIZATOR SPATE	1

1. Atașați STABILIZATORUL FAȚĂ (9) la cadru folosind 2 ȘURUBURI ALLEN (7) și 2 ȘAIBE (8) și fixați ferm cu CHIA ALLEN (6).
2. Atașați STABILIZATORUL SPATE (10) la cadru folosind 2 ȘURUBURI ALLEN (7) și 2 ȘAIBE (8) și fixați ferm cu CHIA ALLEN (6).

ASAMBLAREA GR5

PASUL 1

HARDWARE PENTRU PASUL 1:
NR.	DESCRIERE	BUC
1	STABILIZATOR SPATE	1
2	ȘURUBURI	4
3	PIULIȚE	4
4	ȘAIBE	4
5	CHIE	1
6	STABILIZATOR FAȚĂ	1

1. Atașați STABILIZATORUL SPATE (1) la cadru folosind 2 PIULIȚE (3), 2 ȘAIBE (4) și 2 ȘURUBURI (2) și fixați ferm folosind CHIA (5) reglabilă.
2. Atașați STABILIZATORUL FAȚĂ (6) la cadru folosind 2 PIULIȚE (3), 2 ȘAIBE (4) și 2 ȘURUBURI (2) și fixați ferm folosind CHIA (5) reglabilă.

PASUL 2

HARDWARE PENTRU PASUL 2:
NR.	DESCRIERE	BUC
5	CHIE	1
7	PEDALĂ DREAPTA	1
8	PEDALĂ STÂNGA	1
9	GHIDON	1

1. Înfiletați PEDALA STÂNGĂ (8) care are "L" pe ax pe brațul stâng al ciclului folosind CHIA (5) reglabilă. Vă rugăm să rețineți că pedala L este înfiletată pe stânga, care trebuie rotită în sens invers acelor de ceasornic pentru a strânge.
2. Înfiletați PEDALA DREAPTĂ (7) care are "R" pe ax pe brațul drept al ciclului folosind CHIA (5) reglabilă. Vă rugăm să rețineți că pedala R este înfiletată pe dreapta, care trebuie rotită în sensul acelor de ceasornic pentru a strânge.
3. Instalați GHIDONUL (9) în receptorul cadrului și fixați-l cu eliberarea rapidă.

ASAMBLAREA GR6

PASUL 1

HARDWARE PENTRU PASUL 1:
NR.	DESCRIERE	BUC
1	ȘURUBURI	4
2	PIULIȚE	4
3	ȘAIBE (M8)	4
4	STABILIZATOR FAȚĂ	1
5	STABILIZATOR SPATE	1
6	CHIE	1

1. Atașați STABILIZATORUL FAȚĂ (4) și STABILIZATORUL SPATE (5) la cadru folosind 4 ȘURUBURI (1) și 4 ȘAIBE (3) și 4 PIULIȚE (2) și fixați ferm cu CHIA (6).


PASUL 2

HARDWARE PENTRU PASUL 2:
NR.	DESCRIERE	BUC
6	CHIE	1
7	TIJĂ GHIDON	1
8	TIJĂ ȘA	1
9	PEDALĂ DREAPTA	1
10	PEDALĂ STÂNGA	1

1. Înfiletați PEDALA STÂNGĂ (10) care are "L" pe ax pe brațul stâng al ciclului folosind CHIA (6). Vă rugăm să rețineți că pedala L este înfiletată pe stânga, care trebuie rotită în sens invers acelor de ceasornic pentru a strânge.
2. Înfiletați PEDALA DREAPTĂ (9) care are "R" pe ax pe brațul drept al ciclului folosind CHIA (6). Vă rugăm să rețineți că pedala R este înfiletată pe dreapta, care trebuie rotită în sensul acelor de ceasornic pentru a strânge.
3. Instalați TIJA GHIDONULUI (7) în receptorul cadrului și fixați-l cu eliberarea rapidă.
4. Instalați TIJA ȘA (8) în receptorul cadrului și fixați-l cu eliberarea rapidă.

PASUL 3

HARDWARE PENTRU PASUL 3:
NR.	DESCRIERE	BUC
11	ELIBERARE RAPIDĂ	2
12	GHIDON	1
13	ȘAIBE (M10)	4
14	ȘA	1
15	SLIDER ȘA	1

1. Instalați GHIDONUL (12) în receptorul tijei ghidonului folosind 2 ȘAIBE (13) și fixați-l cu ELIBERAREA RAPIDĂ (11).
2. Instalați ȘAUA (14) în receptorul SLIDERULUI ȘA (15) și fixați-o cu cheia.
3. Atașați SLIDERUL ȘA (15) la TIJA ȘA (8) folosind 2 ȘAIBE (13) și fixați-l cu ELIBERAREA RAPIDĂ (11).

ÎNTREBĂRI FRECVENTE DESPRE PRODUS

SUNETELE PE CARE LE PRODUCE APARATUL MEU SUNT NORMALE?

Bicicletele noastre de interior sunt unele dintre cele mai silențioase disponibile, deoarece utilizează transmisii pe curea și rezistență cu frână cantilever. Folosim rulmenți și lanțuri/curele de cea mai înaltă calitate pentru a reduce la minimum zgomotul. Cu toate acestea, deoarece sistemul de rezistență în sine este atât de silențios, veți auzi ocazional alte zgomote mecanice ușoare. Spre deosebire de tehnologiile mai vechi, mai zgomotoase, nu există ventilatoare, curele de frecare sau zgomote de alternator care să mascheze aceste sunete pe bicicletele noastre de interior. Aceste zgomote mecanice, care pot fi sau nu intermitente, sunt normale și sunt cauzate de transferul unor cantități semnificative de energie către un volant care se rotește rapid. Toți rulmenții, lanțurile/curelele și alte piese rotative vor genera un anumit zgomot care se va transmite prin carcasă și cadru. De asemenea, este normal ca aceste sunete să se schimbe ușor în timpul unui antrenament și în timp din cauza dilatării termice a pieselor.

DE CE ESTE BICICLETA Indoor Cycle PE CARE AM PRIMIT-O MAI ZGOMOTOASĂ DECÂT CEA DIN MAGAZIN?
Toate produsele de fitness par mai silențioase într-un showroom mare de magazin, deoarece există, în general, mai mult zgomot de fond decât în casa dvs. De asemenea, va exista mai puțină reverberare pe o podea de beton acoperită cu mochetă decât pe o podea cu acoperire din lemn. Uneori, un covor greu de cauciuc va ajuta la reducerea reverberării prin podea. Dacă un produs de fitness este așezat aproape de un perete, va exista mai mult zgomot reflectat.

CÂT VA DURA CUREAUA

Modelarea computerizată pe care am făcut-o a indicat practic mii de ore fără întreținere. Nu ar trebui să fie nevoie să înlocuiți cureaua atâta timp cât aveți Indoor Cycle.

POT MUTA UȘOR BICICLETA Indoor Cycle ODATĂ CE ESTE ASAMBLATĂ?
Bicicleta dvs. Indoor Cycle are o pereche de roți de transport încorporate în tubul stabilizator frontal. Vă rugăm să urmați secțiunea de mutare a bicicletei Indoor Cycle pentru a vă transporta bicicleta Indoor Cycle. Este important să vă așezați bicicleta Indoor Cycle într-o cameră confortabilă și primitoare. Bicicleta dvs. Indoor Cycle este proiectată să utilizeze un spațiu minim pe podea. Mulți oameni își vor așeza bicicletele Indoor Cycle cu fața spre televizor sau spre o fereastră cu vedere. Dacă este posibil, evitați să vă puneți bicicleta Indoor Cycle într-un subsol nefinisat. Pentru a face din exerciții o activitate zilnică de dorit pentru dvs., bicicleta Indoor Cycle ar trebui să fie într-un cadru confortabil.

DEPANARE

Aparatul scoate un zgomot scârțâit sau ciripit

Verificați următoarele:

• Indoor Cycle se află pe o suprafață plană.
• Slăbiți toate șuruburile atașate în timpul procesului de asamblare, ungeți filetele și strângeți-le din nou.

Dacă acest lucru nu remediază problema, puteți
CONTACTA ASISTENȚA TEHNICĂ PENTRU CLIENȚI LA NUMĂRUL DE PE CARDUL DE INFORMAȚII.

Următoarele informații pot fi solicitate de la dvs. atunci când sunați. Vă rugăm să aveți aceste elemente disponibile:

• Numele modelului
• Numărul de serie
• Dovada achiziției (chitanța sau extrasul de card de credit)

Puteți găsi mai multe sugestii de depanare în secțiunea de asistență pentru clienți de pe site-ul nostru web. Contactați asistența pentru clienți utilizând informațiile de contact de pe CARDUL DE INFORMAȚII.

Pentru ca Asistența tehnică pentru clienți să vă poată repara bicicleta Indoor Cycle, este posibil să fie nevoie să vă adreseze întrebări detaliate despre simptomele care apar. Unele întrebări de depanare care pot fi adresate sunt:

• De cât timp apare această problemă?
• Această problemă apare la fiecare utilizare? Cu fiecare utilizator?
• Dacă auziți un zgomot, vine din față sau din spate? Ce fel de zgomot este (lovire, măcinare, scârțâit, ciripit etc.)?
• A fost mașina lubrifiată și întreținută conform programului de întreținere?

Răspunsul la aceste întrebări și la altele va oferi tehnicienilor posibilitatea de a trimite piese de schimb adecvate și serviciile necesare pentru ca dvs. și bicicleta dvs. Indoor Cycle să funcționeze din nou!

ÎNTREȚINERE

Nivelul de siguranță oferit de proiectarea bicicletei Indoor Cycle poate fi menținut numai atunci când echipamentul este examinat periodic pentru daune și uzură. Componentele defectuoase trebuie înlocuite sau echipamentul trebuie scos din uz până când este reparat.

ZILNIC

• Ștergeți bicicleta Indoor Cycle după fiecare utilizare pentru a îndepărta transpirația și umezeala. Utilizați apă și săpun sau o soluție diluată de curățare menajeră non-abrazivă. Clătiți pentru a îndepărta reziduurile de detergent și apoi uscați.
• Înainte de fiecare sesiune, verificați dacă există componente slăbite, cum ar fi pedalele sau manivelele, înainte de a începe următoarea utilizare. Strângeți orice piesă slăbită.

SĂPTĂMÂNAL

• Verificați alinierea corectă a volantului. Strângeți piulițele volantului după cum este necesar.
• Îndepărtați apărătoarea lanțului și verificați dacă lanțul este slăbit. Reglați și lubrifiați lanțul după cum este necesar.
• Verificați dacă brațele manivelei sunt strânse pe suportul inferior.
• Inspectați toate piesele, piulițele, șuruburile sau șuruburile pentru ajustări, înlocuiri sau întreținere.

LUNAR

• Inspectați cadrul și componentele principale de asamblare pentru rugină sau coroziune. Înclinați bicicleta sau așezați-o într-o poziție cu susul în jos pentru a localiza zonele în care se pot dezvolta rugină și coroziune. Utilizați o perie mică de sârmă pentru a îndepărta acumularea de rugină în crăpături mici, cum ar fi picioarele de nivelare, manetele de eliberare rapidă și alte ansambluri de șuruburi.
• Inspectați toate articolele de uzură pentru ajustări sau posibile înlocuiri de piese. Acordați o atenție deosebită următoarelor:
  1. Inspectați plăcuța de frână pentru uzură. Uzura excesivă sau uscăciunea indică faptul că este necesară înlocuirea.
  2. Inspectați perna scaunului pentru uzură. Rupturile, fisurile sau mișcarea excesivă indică faptul că este necesară înlocuirea.
  3. Inspectați pedalele pentru joc. Mișcarea excesivă a pedalelor indică faptul că este necesară înlocuirea.
• Inspectați lanțul pentru tensionare rotind manivela pentru a deplasa volantul înainte. Faceți această mișcare în rotații de 1/4 pentru a evalua dacă există joc liber între manivelă și volant.
• Uscăciunea sau utilizarea prelungită pot face ca ajustările de înălțime și rază de acțiune pentru scaun și ghidon să devină strânse. Dacă acesta este cazul, ansamblul glisant trebuie scos din cadru și trebuie aplicată o pată de vaselină ușoară de-a lungul suprafeței glisante înainte de asamblare. În mod similar, aplicați niște vaselină ușoară pe ansamblul de prindere pentru a vă asigura că nu se blochează. Curățați excesul de vaselină înainte de reasamblare.
• Vă rugăm să lubrifiați regulat tija scaunului, plăcuța de frână și reglarea ghidonului cu lubrifiantul din pachetul de piese.

SCHIȚĂ DETALIATĂ GR3

LISTA DE PIESE GR3

SCHIȚĂ DETALIATĂ GR5

LISTA DE PIESE GR5

SCHIȚĂ DETALIATĂ GR6

LISTA DE PIESE GR6
