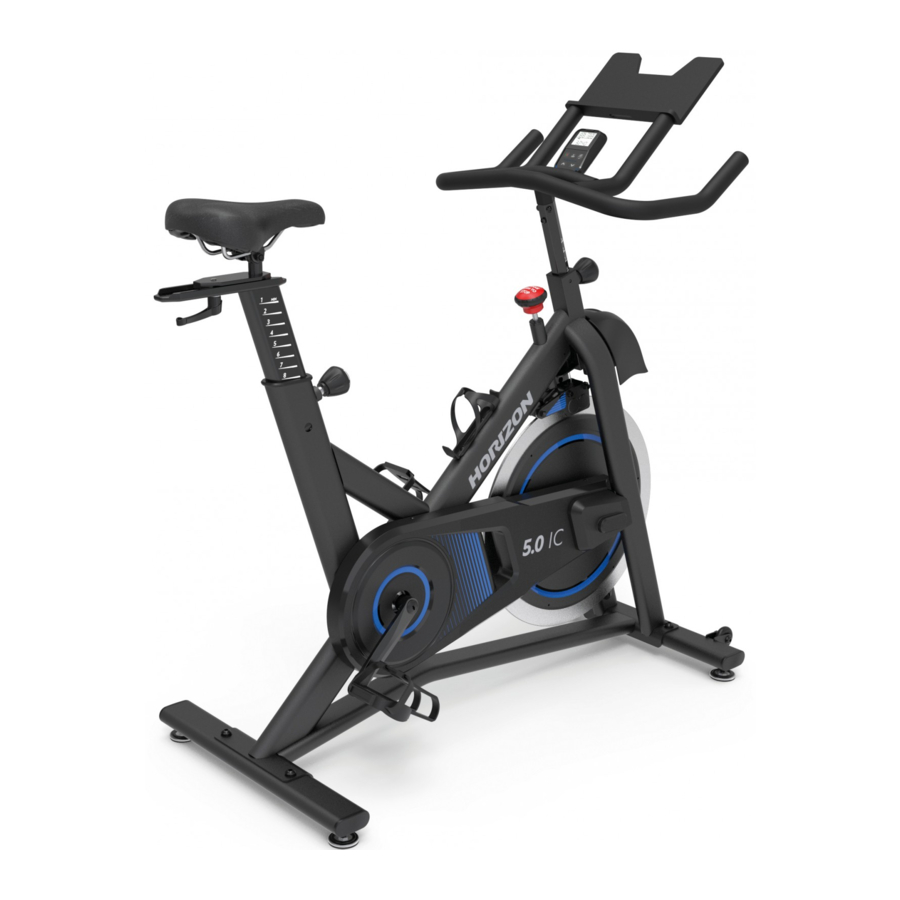

Manual de utilizare pentru Horizon Fitness 5.0IC - BICICLETĂ DE INTERIOR

Cuprins

1 UTILIZAREA BICICLETEI DE INTERIOR
2 ASAMBLARE
3 FUNCȚIONAREA CONSOLEI
4 ÎNTREBĂRI FRECVENTE DESPRE PRODUS
5 DEPANARE
6 ÎNTREȚINERE
- 6.1 PROGRAM DE ÎNTREȚINERE
7 Descărcați manualul
8 În alte limbi

UTILIZAREA BICICLETEI DE INTERIOR

CUM SĂ MUTAȚI BICICLETA DE INTERIOR

Datorită greutății bicicletei de interior, se recomandă ca două persoane să o mute. În timp ce o persoană ridică partea din spate a bicicletei de interior, a doua persoană ține ferm ghidonul și înclină bicicleta de interior înainte până când rulează pe roți. Mutați cu atenție bicicleta de interior în locația dorită și apoi coborâți-o.
Dacă bicicleta de interior se clatină pe podea după ce a fost așezată, rotiți picioarele de nivelare de sub stabilizatorul din față sau din spate până când mișcarea de clătinare este eliminată.

Pentru a reduce riscul de rănire, folosiți o precauție extremă în timp ce mutați bicicleta de interior. Nu încercați să o mutați pe suprafețe denivelate și asigurați-vă că există un spațiu liber de 60 cm (minimum) pe toate părțile echipamentului.

LOCAȚIA BICICLETEI DE INTERIOR

Așezați bicicleta de interior pe o suprafață plană. Ar trebui să existe 60 cm pe fiecare parte în jurul bicicletei de interior. Nu așezați bicicleta în nicio zonă care ar bloca vreo ventilație sau deschideri de aer. Bicicleta de interior nu trebuie să fie amplasată într-un garaj, terasă acoperită, lângă apă sau în aer liber.

CUM SĂ REGLAȚI BICICLETA DE INTERIOR

Bicicleta de interior poate fi reglată pentru un confort maxim și o eficiență maximă a exercițiului. Instrucțiunile de mai jos descriu o abordare a reglării bicicletei de interior pentru a asigura confortul optim al utilizatorului și poziționarea ideală a corpului; puteți alege să reglați bicicleta de interior în mod diferit.

Nu reglați înălțimea scaunului sau a ghidonului peste marcajul MAX de pe stâlp.

Poziția orizontală a scaunului
Rotiți maneta de reglare în sens invers acelor de ceasornic pentru a glisa scaunul înainte sau înapoi, după cum doriți. Rotiți maneta în sensul acelor de ceasornic pentru a bloca poziția scaunului. Testați glisiera scaunului pentru o funcționare corectă.
Înălțimea scaunului
Rotiți butonul de reglare în sens invers acelor de ceasornic și reglați scaunul într-o poziție confortabilă de pedalare. Rotiți butonul în sensul acelor de ceasornic pentru a bloca poziția scaunului.
Înălțimea ghidonului
Rotiți butonul de reglare în sens invers acelor de ceasornic în timp ce ridicați sau coborâți ghidonul cu cealaltă mână. Rotiți butonul de reglare în sensul acelor de ceasornic pentru a bloca poziția ghidonului.
Curelele pedalelor
Așezați partea din față a piciorului în cușca pentru degete până când este centrată deasupra pedalei, întindeți-vă și trageți cureaua pedalei în sus pentru a o strânge înainte de utilizare. Pentru a scoate piciorul din cușca pentru degete, slăbiți cureaua și trageți-o afară.

REGLAREA SCAUNULUI
Înălțimea corectă a scaunului ajută la asigurarea unei eficiențe și a unui confort maxim al exercițiilor fizice, reducând în același timp riscul de rănire. Reglați înălțimea scaunului pentru a vă asigura că este în poziția corectă, una care menține o ușoară îndoire a genunchiului în timp ce picioarele sunt în poziție extinsă.

REGLAREA GHIDONULUI
Poziția corectă a ghidonului se bazează în principal pe confort. De obicei, ghidonul trebuie poziționat ușor mai sus decât șaua pentru cicliștii începători. Cicliștii avansați ar putea încerca diferite înălțimi pentru a obține aranjamentul cel mai potrivit pentru ei.

CONTROLUL REZISTENȚEI ȘI FRÂNA DE URGENȚĂ

Nivelul preferat de dificultate la pedalare (rezistență) poate fi reglat în trepte prin utilizarea butoanelor de rezistență de pe consolă. Pentru a crește rezistența, apăsați săgeata în sus. Pentru a reduce rezistența, apăsați săgeata în jos.

Pentru a opri volantul în timp ce pedalați, apăsați cu putere pe frâna de urgență până când frâna freacă de volant.
Volantul ar trebui să se oprească rapid complet.
Asigurați-vă că pantofii sunt fixați în cușca pentru degete.
Aplicați o sarcină maximă de rezistență atunci când bicicleta nu este utilizată pentru a preveni rănile cauzate de deplasarea componentelor angrenajului de antrenare.

Bicicleta de interior nu are un volant cu mișcare liberă; pedalele vor continua să se miște împreună cu volantul până când acesta se oprește. Este necesară reducerea vitezei într-o manieră controlată. Pentru a opri imediat volantul, apăsați cu putere frâna de urgență. Pedalați întotdeauna într-o manieră controlată și ajustați cadența dorită în funcție de propriile abilități. Apăsați frâna de urgență în jos = oprire de urgență.

Bicicleta de interior folosește un volant fix care construiește impuls și va menține pedalele rotindu-se chiar și după ce utilizatorul încetează să mai pedaleze sau dacă picioarele utilizatorului alunecă. NU ÎNCERCAȚI SĂ VĂ SCOATEȚI PICIOARELE DE PE PEDALE SAU SĂ DEMONTAȚI APARATUL PÂNĂ CÂND ATÂT PEDALELE, CÂT ȘI VOLANTUL NU S-AU OPRIT COMPLET. Nerespectarea acestor instrucțiuni poate duce la pierderea controlului și la potențiale răniri grave.

ASAMBLARE

Există mai multe zone în timpul procesului de asamblare cărora trebuie să li se acorde o atenție specială. Este foarte important să urmați corect instrucțiunile de asamblare și să vă asigurați că toate piesele sunt bine strânse. Dacă instrucțiunile de asamblare nu sunt respectate corect, bicicleta de interior ar putea avea piese care nu sunt strânse și vor părea slăbite și pot provoca zgomote iritante. Pentru a preveni deteriorarea bicicletei de interior, instrucțiunile de asamblare trebuie revizuite și trebuie luate măsuri corective.
Înainte de a continua, găsiți numărul de serie al bicicletei de interior, situat pe stabilizatorul frontal al bicicletei.

Consultați NUMĂRUL DE SERIE și NUMELE MODELULUI când sunați pentru service.

INFORMAȚII DESPRE MODEL

PIESE PRINCIPALE INCLUSE:

Cadru principal (20)
Stabilizator frontal (21F)
Stabilizator spate (21R)
Set ghidon (22)
Post ghidon (23)
Consolă (29)
Set pedale (34 L&R)
Set post scaun (31, 32 & 33)

AMBALAJ PIESE INCLUS:

1 kit de feronerie
1 Manual de utilizare

KIT DE FERONERIE:

Set de scule
Cheie de 5 mm
Cheie de 13/15 mm
Șurubelniță

PRE-ASAMBLARE

DEZAMBALARE

Datorită greutății bicicletei de interior, se recomandă ca două persoane să efectueze asamblarea. Deambalați produsul acolo unde îl veți folosi. Se recomandă să așezați o acoperire de protecție pe podea. Așezați cutia pe o suprafață plană și îndepărtați toate materialele de ambalare; nu aruncați materialele de ambalare până la finalizarea asamblării.
NOTĂ: În timpul fiecărei etape de asamblare, asigurați-vă că TOATE piulițele și șuruburile sunt la locul lor și parțial înșurubate înainte de a strânge complet un șurub.
NOTĂ: O aplicare ușoară de vaselină poate ajuta la instalarea feroneriei. Se recomandă orice vaselină, cum ar fi vaselina cu litiu pentru biciclete.

ASAMBLARE

FERONERIE:
1. Deschideți feroneria pentru Pasul 1.
2. Atașați Stabilizatorul frontal (21F) și Stabilizatorul spate (21R) la Cadrul principal (20) folosind 4 șuruburi (1), 4 șaibe elastice (2) și 4 șaibe plate (3) și strângeți ferm.
FERONERIE:
1. Deschideți feroneria pentru Pasul 2.
2. Introduceți Ghidonul (22) în Postul ghidonului (23) și fixați partea din față cu 1 șurub (1), 1 șaibă elastică (2) și 1 șaibă plată (3). Nu strângeți complet feroneria până la sfârșitul Pasului 2.
3. Fixați părțile laterale cu 2 șuruburi (1), 2 șaibe elastice (2), 2 șaibe plate (3).
4. Strângeți complet șuruburile de la Pașii 2.2 și 2.3.
1. Rotiți Butonul de reglare (24) în sens invers acelor de ceasornic pentru a slăbi complet.
2. Înfășurați Firul de ghidare (26) la Cablul consolei (25) și trageți Cablul consolei (25) de la Tubul capului (28) prin Postul ghidonului (23) și prin orificiul din fața Postului ghidonului (23).
3. Trageți Cablul consolei (25) prin orificiul din Suportul consolei (27).
4. Introduceți Postul ghidonului (23) în Tubul capului (28) și rotiți Butonul de reglare (24) pentru a fixa.
5. Detașați și aruncați Firul de ghidare (26).

NOTĂ: Aveți grijă să nu ciupiți niciun fir în timpul asamblării ghidonului.

FERONERIE:
1. Deschideți feroneria pentru Pasul 4.
2. Atașați Cablul consolei (25) la Consolă (29).
3. Introduceți cu grijă Cablul consolei (25) în Postul ghidonului (23).
4. Traseul Cablului consolei (25) prin canalul de pe spatele Consolei (29) pentru a evita ciupirea cablului. Atașați Consola (29) la Suportul consolei (27) folosind 3 șuruburi (4).

NOTĂ: Aveți grijă să nu ciupiți niciun fir în timpul asamblării consolei.

FERONERIE:
1. Deschideți feroneria pentru Pasul 5.
2. Deșurubați Maneta de reglare (31) de pe Scaun (32).
3. Așezați Scaunul (32) pe Glisorul scaunului (33).
4. Fixați Scaunul (32) cu 1 șaibă plată (5) și Maneta de reglare (31).
1. Identificați Pedala stângă (34L) care este etichetată cu L pe ax și Pedala dreaptă (34R) etichetată cu R.
2. Introduceți Pedala stângă (34L) în Brațul manivelei stângi (35L) și strângeți în sens invers acelor de ceasornic.
3. Introduceți Pedala dreaptă (34R) în Brațul manivelei drepte (35R) și strângeți în sensul acelor de ceasornic.
4. Utilizați Cheia combinată pentru a strânge complet pedalele.

FELICITĂRI!
Ați asamblat cu succes bicicleta de interior.

FUNCȚIONAREA CONSOLEI

CONSOLE 5.0IC

AFIȘAJUL CONSOLEI 5.0IC

Afișaj LCD:
În modul de antrenament, fereastra LCD superioară va afișa întotdeauna Cadence și Resistance (Cadență și Rezistență).
Partea inferioară a afișajului poate afișa: Time (Timp), Watts (Wați), Calories (Cal) (Calorii), Heart Rate (HR) (Ritm Cardiac), Distance (Dist) (Distanță) și Speed (Viteză). Există, de asemenea, o funcție de ciclu implicită care va afișa fiecare dintre tipurile de date timp de 5 secunde înainte de a trece la următorul.
Pentru a bloca porțiunea inferioară la un afișaj de date specific, apăsați butonul Enter/Display (Enter/Afișare) până când este afișată eticheta pentru datele dorite. Pentru a reveni la datele de ciclism, apăsați butonul Enter/Display (Enter/Afișare) până când sunt afișate cele două săgeți.

Tastele Sus și Jos:
Apăsați tastele Sus și Jos pentru a crește și a scădea setările: Resistance (Rezistență) sau Time (Timp).
În modul de antrenament, săgețile Sus și Jos vor regla rezistența cu 1. Dacă țineți apăsate tastele săgeată mai mult de 1/2 de secundă, intervalul de rezistență va crește/scădea cu 5 până la eliberare.

FUNCȚIONAREA CONSOLEI 5.0IC

Setare manuală:
Apăsați butonul Start/Stop (Start/Stop) pentru a începe un antrenament manual rapid. În acest mod, rezistența va începe de la 0, iar cronometrul va număra de la 0 secunde.

Personalizați-vă antrenamentul:
Apăsați butonul Enter/Display (Enter/Afișare) până când Time (Timp) clipește. Utilizați tastele Sus/Jos pentru a regla timpul de antrenament dorit, apoi apăsați butonul Enter/Display (Enter/Afișare) pentru a confirma timpul dorit. Odată confirmat, intervalul de rezistență de pornire va începe să clipească. Reglați rezistența de pornire dorită cu tastele Sus/Jos și confirmați cu butonul Enter/Display (Enter/Afișare). Apăsați Start pentru a începe antrenamentul cu timpul și rezistența dorite.
Odată ce programul dvs. personalizat a fost pornit, cronometrul va număra descrescător din timpul dorit, iar rezistența va începe de la rezistența pe care ați selectat-o. Puteți ajusta în continuare rezistența la valori diferite în timpul antrenamentului.

Economisire energie:
Pentru a minimiza consumul de energie, aparatul dvs. va intra automat în modul de economisire a energiei (ERP) atunci când nu este utilizat, iar consola va fi activată rapid la atingerea unui buton.

CUM SE COMUTĂ ÎNTRE MODUL APLICAȚIE ȘI MODUL BT RITM CARDIAC

Acasă - P1
Conectarea la o aplicație (mod implicit)	Dacă utilizați o aplicație terță parte, vă rugăm să activați Bluetooth (BT) al dispozitivului dvs. și să urmați instrucțiunile de asociere a aplicației. Asigurați-vă că consola bicicletei nu este conectată la alte dispozitive BT, verificând dacă simbolul BT nu este aprins pe consolă. Dacă doriți să utilizați BT HR Strap (Curea BT HR) cu o aplicație terță parte care este capabilă, atunci conectați-vă la cureaua HR din interfața aplicației (vă rugăm să urmați instrucțiunile aplicației pentru a găsi și a vă conecta la cureaua HR). Urmați instrucțiunile aplicației terțe părți pentru a porni programul. Unele necesită să începeți din interiorul aplicației, altele necesită să apăsați mai întâi butonul Start al consolei. Pentru a opri antrenamentul, End Ride (Încheiați cursa) în aplicație și apăsați butonul Stop pe consolă timp de 3 secunde.
Conectarea la cureaua HR (dezactivată implicit)	Pentru a accesa modul HR Strap mode (Modul curea HR), asigurați-vă că consola nu este conectată în prezent la niciun dispozitiv Bluetooth (BT), verificând dacă niciun simbol BT nu este afișat pe consolă. Purtați cureaua HR, asigurați-vă că citiți instrucțiunile curelei. Notă: Unele curele HR de contact cu pieptul trebuie să fie umede pentru a citi HR-ul cu precizie. Apăsați și mențineți apăsat butonul Bluetooth timp de câteva secunde până când simbolul HR MODE (MOD HR) se afișează în colțul LCD din dreapta. Odată ce consola detectează cureaua BT HR, simbolul BT se va afișa pe ecranul LED. Apăsați Start pentru a începe un antrenament, iar consola ar trebui să afișeze ritmul cardiac. Pentru a ieși din modul HR Strap (Curea HR), deconectați dispozitivul BT HR și asigurați-vă că simbolul BT dispare de pe afișaj. Apoi, apăsați și mențineți apăsat butonul Bluetooth timp de câteva secunde până când "HR MODE" (MOD HR) dispare de pe ecranul LED. NOTĂ: ar trebui să dureze câteva secunde pentru ca Bluetooth să se deconecteze de la consolă.

SISTEMUL HORIZON CONNECTED FITNESS

Aparatul dvs. Horizon este pregătit pentru Bluetooth, permițându-vă să utilizați tehnologia Bluetooth 4.0 pentru a vă conecta fără fir dispozitivul și alte aplicații la banda de alergare Horizon. Pentru o listă completă a aplicațiilor de fitness terțe compatibile cu banda dvs. de alergare Horizon, urmați linkul de mai jos:
http://horizonfit.co/5.0ic

ÎNTREBĂRI FRECVENTE DESPRE PRODUS

SUNETELE PE CARE LE PRODUCE Indoor Cycle-UL MEU SUNT NORMALE?
Indoor Cycle-urile noastre sunt unele dintre cele mai silențioase disponibile, deoarece utilizează transmisii prin curea și rezistență magnetică la frânare. Folosim rulmenți și lanțuri/curele de cea mai bună calitate pentru a minimiza zgomotul. Cu toate acestea, deoarece sistemul de rezistență în sine este atât de silențios, veți auzi ocazional alte zgomote mecanice ușoare. Spre deosebire de tehnologiile mai vechi și mai zgomotoase, nu există ventilatoare, curele de frecare sau zgomote de alternator care să mascheze aceste sunete pe Indoor Cycle-urile noastre. Aceste zgomote mecanice, care pot fi sau nu intermitente, sunt normale și sunt cauzate de transferul unor cantități semnificative de energie către un volant care se rotește rapid. Toți rulmenții, lanțurile/curelele și alte piese rotative vor genera un anumit zgomot care se va transmite prin carcasă și cadru. De asemenea, este normal ca aceste sunete să se schimbe ușor în timpul unui antrenament și în timp din cauza dilatării termice a pieselor.

DE CE Indoor Cycle-UL PE CARE L-AM PRIMIT ESTE MAI ZGOMOTOS DECÂT CEL DE LA MAGAZIN?
Toate produsele de fitness par mai silențioase într-un showroom mare de magazin, deoarece, în general, există mai mult zgomot de fond decât în casa dvs. De asemenea, va exista mai puțină reverberare pe o podea de beton acoperită cu mochetă decât pe o podea cu strat de lemn. Uneori, un covor greu de cauciuc va ajuta la reducerea reverberării prin podea. Dacă un produs de fitness este plasat aproape de un perete, va exista mai mult zgomot reflectat.

CÂT VA DURA CUREAUA?
Modelarea computerizată pe care am efectuat-o a indicat practic mii de ore fără întreținere. Nu ar trebui să trebuiască să înlocuiți cureaua atâta timp cât aveți Indoor Cycle-ul.

POT MUTA UȘOR Indoor Cycle-UL ODATĂ CE ESTE ASAMBLAT?
Indoor Cycle-ul dvs. are o pereche de roți de transport încorporate în tubul stabilizator frontal. Vă rugăm să urmați secțiunea de mutare a Indoor Cycle-ului pentru a vă transporta Indoor Cycle-ul. Este important să vă plasați Indoor Cycle-ul într-o cameră confortabilă și primitoare. Indoor Cycle-ul dvs. este proiectat să utilizeze un spațiu minim pe podea. Mulți oameni își vor plasa Indoor Cycle-urile cu fața spre televizor sau spre o fereastră. Dacă este posibil, evitați să vă puneți Indoor Cycle-ul într-un subsol nefinisat. Pentru a face din exerciții o activitate zilnică dezirabilă pentru dvs., Indoor Cycle-ul ar trebui să fie într-un cadru confortabil.

DEPANARE

PROBLEMĂ: Indoor Cycle-ul scoate un zgomot scârțâitor sau ciripitor.
SOLUȚIE: Verificați următoarele:

Indoor Cycle-ul este pe o suprafață plană.
Slăbiți toate șuruburile atașate în timpul procesului de asamblare, ungeți filetele și strângeți din nou.

Dacă acest lucru nu remediază problema, puteți
CONTACTA ASISTENȚA TEHNICĂ PENTRU CLIENȚI LA NUMĂRUL DE PE PANOLUL POSTERIOR.
Este posibil să vi se solicite următoarele informații atunci când sunați. Vă rugăm să aveți aceste elemente disponibile:

Numele modelului
Numărul de serie
Dovada achiziției (chitanță sau extras de card de credit)

Puteți găsi mai multe sugestii de depanare în secțiunea de asistență pentru clienți de pe site-ul nostru web. Contactați asistența pentru clienți utilizând informațiile de contact de pe PANOLUL POSTERIOR.
Pentru ca Asistența Tehnică pentru Clienți să vă poată repara Indoor Cycle-ul, este posibil să trebuiască să pună întrebări detaliate despre simptomele care apar. Unele întrebări de depanare care pot fi puse sunt:

De cât timp apare această problemă?
Apare această problemă la fiecare utilizare? Cu fiecare utilizator?
Dacă auziți un zgomot, vine din față sau din spate? Ce fel de zgomot este (bubuituri, șlefuire, scârțâituri, ciripituri etc.)?
Mașina a fost lubrifiată și întreținută conform programului de întreținere?

Răspunsul la aceste întrebări și la alte întrebări le va oferi tehnicienilor posibilitatea de a trimite piesele de schimb adecvate și serviciul necesar pentru a vă repune pe dvs. și Indoor Cycle-ul dvs. în funcțiune!

ÎNTREȚINERE

Ce fel de întreținere de rutină este necesară?
Este necesară o întreținere și curățare minimă. Folosim rulmenți etanși pe toate bicicletele noastre, astfel încât nu este necesară lubrifierea. Cel mai important pas de întreținere este să vă ștergeți pur și simplu transpirația de pe bicicletă după fiecare utilizare.

Cum îmi curăț bicicleta?
Curățați numai cu săpunuri blânde și produse de curățare cu apă. Nu utilizați niciodată solvenți pe părțile din plastic. Curățenia bicicletei și a mediului său de funcționare va menține problemele de întreținere și apelurile de service la minimum. Din acest motiv, vă recomandăm să respectați următorul program de întreținere preventivă.

PROGRAM DE ÎNTREȚINERE

DUPĂ FIECARE UTILIZARE
Curățați Indoor Cycle-ul folosind cârpe moi sau prosoape de hârtie sau altă soluție delicată (agenții de curățare ar trebui să nu conțină alcool și amoniac). Dezinfectați șaua și ghidonul și ștergeți toate reziduurile corporale.

ÎNAINTE DE FIECARE UTILIZARE
Asigurați-vă că Indoor Cycle-ul este nivelat și nu se balansează. Asigurați-vă că pedalele sunt strânse în brațele manivelei și nu sunt filetate încrucișat, toate șuruburile de pe pedale sunt strânse și curelele pedalei nu sunt uzate.

BI-SĂPTĂMÂNAL
Testați frâna de urgență pentru a vă asigura că funcționează corect. Pentru a face acest lucru, apăsați în jos maneta roșie a frânei de urgență în timp ce pedalați. Când funcționează corect, ar trebui să încetinească imediat volantul până când acesta se oprește complet.

LUNAR
Inspectați toate șuruburile de asamblare și pedalele de pe mașină pentru a vă asigura că sunt strânse corect.
Respectarea acestui program va prelungi durata de viață a mașinii dvs.
