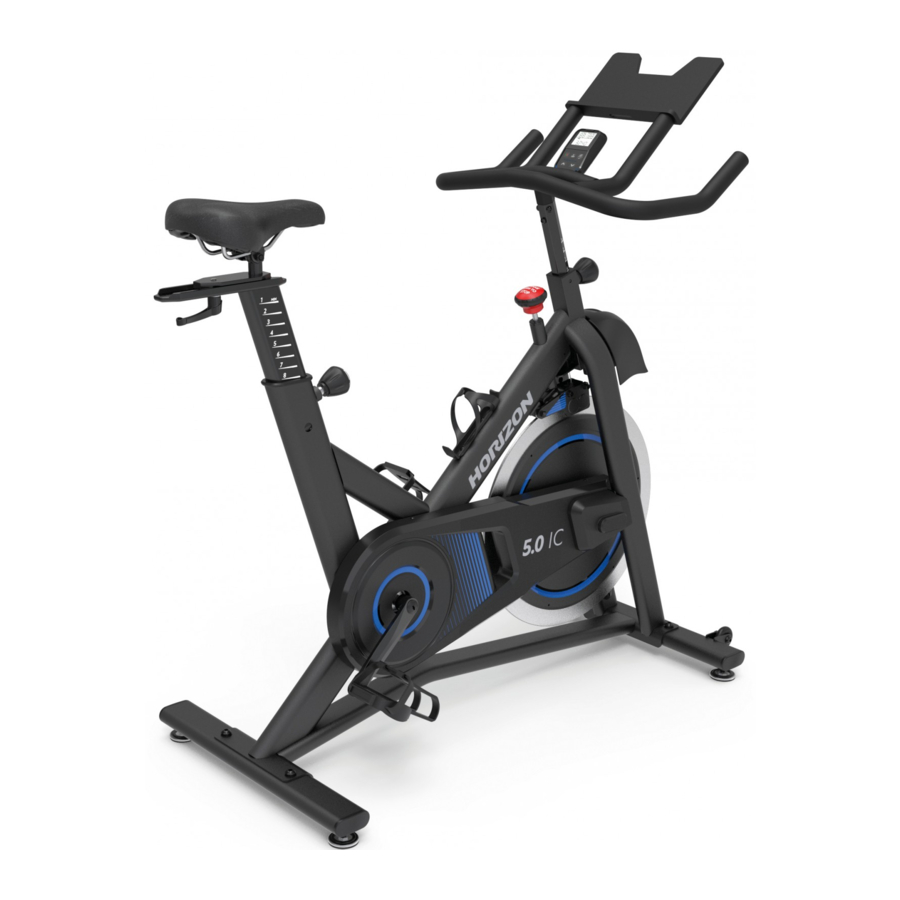

Horizon Fitness 5.0IC - Příručka k INDOOR CYCLE

Obsah

1 PROVOZ INDOOR CYCLE
2 MONTÁŽ
3 OBSLUHA KONZOLE
4 ČASTÉ DOTAZY K PRODUKTU
5 ODSTRAŇOVÁNÍ PROBLÉMŮ
6 ÚDRŽBA
- 6.1 PLÁN ÚDRŽBY
7 Stáhnout návod
8 V jiných jazycích

PROVOZ INDOOR CYCLE

JAK PŘEMÍSTIT INDOOR CYCLE

Vzhledem k hmotnosti Indoor Cycle se doporučuje, aby jej přemisťovaly dvě osoby. Zatímco jedna osoba zvedá zadní část indoor cycle, druhá osoba pevně drží řídítka a naklání indoor cycle dopředu, dokud se nekutálí po kolečkách. Opatrně přesuňte Indoor Cycle na požadované místo a poté jej položte.
Pokud se Indoor Cycle po položení na podlahu kýve, otáčejte vyrovnávacími patkami pod předním nebo zadním stabilizátorem, dokud se kývání neustane.

Pro snížení rizika poranění buďte při přemisťování indoor cycle velmi opatrní. Nepokoušejte se jej přemisťovat po nerovném povrchu a ujistěte se, že je kolem zařízení volný prostor minimálně 24 palců (60 cm) ze všech stran.

UMÍSTĚNÍ INDOOR CYCLE

Umístěte Indoor Cycle na rovnou podlahu. Kolem Indoor Cycle by měl být volný prostor 2 stopy (60 cm) na každé straně. Neumisťujte cycle do míst, kde by mohl blokovat větrací otvory. Indoor Cycle by se neměl nacházet v garáži, na kryté terase, v blízkosti vody nebo venku.

JAK NASTAVIT INDOOR CYCLE

Indoor Cycle lze nastavit pro maximální pohodlí a efektivitu cvičení. Níže uvedené pokyny popisují jeden ze způsobů nastavení Indoor Cycle, který zajistí optimální pohodlí uživatele a ideální polohu těla; Indoor Cycle si můžete nastavit i jinak.

Nenastavujte výšku sedadla nebo řídítek za značku MAX na sloupku.

Horizontální poloha sedadla
Otočte nastavovací páčku proti směru hodinových ručiček, abyste sedadlo posunuli dopředu nebo dozadu podle potřeby. Otočte páčku ve směru hodinových ručiček pro uzamčení polohy sedadla. Zkontrolujte, zda se sedadlo správně posouvá.
Výška sedadla
Otočte nastavovací knoflík proti směru hodinových ručiček a nastavte sedadlo do pohodlné polohy pro šlapání. Otočte knoflíkem ve směru hodinových ručiček pro uzamčení polohy sedadla.
Výška řídítek
Otočte nastavovací knoflík proti směru hodinových ručiček a současně druhou rukou zvedejte nebo spouštějte řídítka. Otočte nastavovací knoflík ve směru hodinových ručiček pro uzamčení polohy řídítek.
Pásky pedálů
Umístěte bříško chodidla do košíku, dokud nebude vycentrováno nad pedálem, natáhněte se dolů a před použitím zatáhněte za pásek pedálu nahoru, abyste jej utáhli. Chcete-li vyjmout nohu z košíku, povolte pásek a vytáhněte ji.

NASTAVENÍ SEDADLA
Správná výška sedadla pomáhá zajistit maximální efektivitu cvičení a pohodlí a zároveň snižuje riziko zranění. Nastavte výšku sedadla tak, aby bylo ve správné poloze, tj. takové, aby koleno bylo mírně pokrčené, když jsou nohy v natažené poloze.

NASTAVENÍ ŘÍDÍTEK
Správná poloha řídítek vychází především z pohodlí. Obvykle by řídítka měla být pro začínající cyklisty umístěna o něco výše než sedlo. Pokročilí cyklisté si mohou vyzkoušet různé výšky, aby si našli uspořádání, které jim nejvíce vyhovuje.

REGULACE ODPORU A NOUZOVÁ BRZDA

Požadovanou úroveň obtížnosti šlapání (odporu) lze postupně regulovat pomocí tlačítek odporu na konzoli. Chcete-li zvýšit odpor, stiskněte šipku nahoru. Chcete-li snížit odpor, stiskněte šipku dolů.

Chcete-li zastavit setrvačník během šlapání, silně zatlačte na nouzovou brzdu, dokud se brzda nedotkne setrvačníku.
Setrvačník by se měl rychle zcela zastavit.
Ujistěte se, že máte boty upevněné v košíku na prsty.
Pokud kolo nepoužíváte, nastavte plné zatížení odporem, abyste zabránili zraněním způsobeným pohyblivými součástmi hnacího ústrojí.

Indoor Cycle nemá volně se pohybující setrvačník; pedály se budou pohybovat společně se setrvačníkem, dokud se setrvačník nezastaví. Je nutné snižovat rychlost kontrolovaným způsobem. Chcete-li setrvačník okamžitě zastavit, silně zatlačte na nouzovou brzdu. Vždy šlapejte kontrolovaným způsobem a upravte si požadovanou kadenci podle svých schopností. Zatlačte na nouzovou brzdu = nouzové zastavení.

Indoor Cycle používá pevný setrvačník, který vytváří hybnost a udržuje pedály v otáčení i poté, co uživatel přestane šlapat nebo pokud uživateli sklouznou nohy z pedálů. NEPOKOUŠEJTE SE SUNDAT NOHY Z PEDÁLŮ ANI SLEZTE ZE STROJE, DOKUD SE PEDÁLY A SETRVAČNÍK ZCELA NEZASTAVÍ. Nedodržení těchto pokynů může vést ke ztrátě kontroly a potenciálnímu vážnému zranění.

MONTÁŽ

Během montáže je třeba věnovat zvláštní pozornost několika oblastem. Je velmi důležité správně dodržovat montážní návod a ujistit se, že jsou všechny díly pevně utaženy. Pokud montážní návod nebude správně dodržen, může se stát, že díly halového kola nebudou utaženy, budou se zdát uvolněné a mohou způsobovat nepříjemný hluk. Aby nedošlo k poškození halového kola, je třeba si prostudovat montážní návod a provést nápravná opatření.
Než budete pokračovat, najděte si sériové číslo svého halového kola, které se nachází na předním stabilizátoru kola.

Při volání servisu uvádějte SÉRIOVÉ ČÍSLO a NÁZEV MODELU.

INFORMACE O MODELU

HLAVNÍ DODÁVANÉ DÍLY:

Hlavní rám (20)
Přední stabilizátor (21F)
Zadní stabilizátor (21R)
Sada řídítek (22)
Tyč řídítek (23)
Konzole (29)
Sada pedálů (34 L&R)
Sada sedlovky (31, 32 a 33)

BALENÍ DÍLŮ OBSAHUJE:

1 Sada hardwaru
1 Uživatelská příručka

SADA HARDWARU:

Sada nářadí
5mm klíč
13/15mm klíč
Šroubovák

PŘED MONTÁŽÍ

VYBALENÍ

Vzhledem k hmotnosti halového kola se doporučuje, aby montáž prováděly dvě osoby. Vybalte produkt tam, kde jej budete používat. Doporučuje se umístit na podlahu ochranný kryt. Položte karton na rovnou plochu a odstraňte veškerý obalový materiál; obalový materiál nelikvidujte, dokud není montáž dokončena.
POZNÁMKA: Během každého kroku montáže se ujistěte, že VŠECHNY matice a šrouby jsou na svém místě a částečně zašroubované, než úplně utáhnete JEDEN šroub.
POZNÁMKA: Lehká aplikace maziva může pomoci při instalaci hardwaru. Doporučuje se jakékoli mazivo, například lithiové mazivo na kola.

MONTÁŽ

HARDWARE:
1. Otevřete hardware pro Krok 1.
2. Připevněte Přední stabilizátor (21F) a Zadní stabilizátor (21R) k Hlavnímu rámu (20) pomocí 4 šroubů (1), 4 pružných podložek (2) a 4 plochých podložek (3) a pevně utáhněte.
HARDWARE:
1. Otevřete hardware pro Krok 2.
2. Vložte Řídítka (22) do Tyče řídítek (23) a zajistěte je vpředu pomocí 1 šroubu (1), 1 pružné podložky (2) a 1 ploché podložky (3). Hardware zcela neutahujte až do konce Kroku 2.
3. Zajistěte strany pomocí 2 šroubů (1), 2 pružných podložek (2), 2 plochých podložek (3).
4. Zcela utáhněte šrouby z Kroků 2.2 a 2.3.
1. Otočte Nastavovacím knoflíkem (24) proti směru hodinových ručiček, abyste jej zcela uvolnili.
2. Omotejte Vodicí drát (26) k Kabelu konzole (25) a vytáhněte Kabel konzole (25) z Hlavové trubky (28) skrz Tyč řídítek (23) a ven z otvoru v přední části Tyče řídítek (23).
3. Protáhněte Kabel konzole (25) otvorem v Držáku konzole (27).
4. Vložte Tyč řídítek (23) do Hlavové trubky (28) a otočením Nastavovacího knoflíku (24) ji zajistěte.
5. Odpojte a zlikvidujte Vodicí drát (26).

POZNÁMKA: Při montáži řídítek dávejte pozor, abyste nepřiskřípli žádné dráty.

HARDWARE:
1. Otevřete hardware pro Krok 4.
2. Připojte Kabel konzole (25) ke Konzoli (29).
3. Opatrně zastrčte Kabel konzole (25) do Tyče řídítek (23).
4. Protáhněte Kabel konzole (25) kanálem na zadní straně Konzole (29), abyste zabránili skřípnutí kabelu. Připevněte Konzoli (29) k Držáku konzole (27) pomocí 3 šroubů (4).

POZNÁMKA: Při montáži konzole dávejte pozor, abyste nepřiskřípli žádné dráty.

HARDWARE:
1. Otevřete hardware pro Krok 5.
2. Odšroubujte Nastavovací páčku (31) ze Sedla (32).
3. Umístěte Sedlo (32) na Posuvník sedla (33).
4. Zajistěte Sedlo (32) pomocí 1 ploché podložky (5) a Nastavovací páčky (31).
1. Identifikujte Levý pedál (34L), který je označen L na vřetenu, a Pravý pedál (34R) označený R.
2. Vložte Levý pedál (34L) do Levé kliky (35L) a utáhněte jej Proti směru hodinových ručiček.
3. Vložte Pravý pedál (34R) do Pravé kliky (35R) a utáhněte jej Ve směru hodinových ručiček.
4. Pomocí Kombinovaného klíče pedály zcela utáhněte.

GRATULUJEME!
Úspěšně jste sestavili své halové kolo.

OBSLUHA KONZOLE

KONZOLE 5.0IC

DISPLEJ KONZOLE 5.0IC

LCD displej:
V režimu cvičení se v horním okně LCD vždy zobrazuje kadence a odpor.
Ve spodní části displeje se může zobrazovat: Čas, watty, kalorie (Cal), tepová frekvence (HR), vzdálenost (Dist) a rychlost. K dispozici je také výchozí funkce cyklu , která zobrazí každý z typů dat po dobu 5 sekund, než přejde k dalšímu.
Chcete-li uzamknout spodní část na konkrétní zobrazení dat, stiskněte tlačítko Enter/Display (Vstoupit/Zobrazit), dokud se nezobrazí popisek pro požadovaná data. Chcete-li se vrátit k cyklickým datům, stiskněte tlačítko Enter/Display (Vstoupit/Zobrazit), dokud se nezobrazí dvě šipky.

Tlačítka nahoru a dolů:
Stisknutím tlačítek nahoru a dolů zvýšíte a snížíte nastavení: Odpor nebo čas.
V režimu cvičení šipky nahoru a dolů upravují odpor o 1. Pokud podržíte tlačítka se šipkami stisknutá déle než 1/2 sekundy, rozsah odporu se bude zvyšovat/snižovat o 5, dokud je neuvolníte.

OBSLUHA KONZOLE 5.0IC

Ruční nastavení:
Stisknutím tlačítka Start/Stop (Start/Stop) spustíte rychlé ruční cvičení. V tomto režimu začíná odpor na 0 a časovač odpočítává od 0 sekund.

Přizpůsobení cvičení:
Stiskněte tlačítko Enter/Display (Vstoupit/Zobrazit), dokud nezačne blikat Time (Čas). Pomocí tlačítek nahoru/dolů upravte požadovaný čas cvičení a poté stisknutím tlačítka Enter/Display (Vstoupit/Zobrazit) potvrďte požadovaný čas. Po potvrzení začne blikat počáteční rozsah odporu. Upravte požadovaný počáteční odpor pomocí tlačítek nahoru/dolů a potvrďte tlačítkem Enter/Display (Vstoupit/Zobrazit). Stisknutím tlačítka Start (Start) zahájíte cvičení s požadovaným časem a odporem.
Po spuštění vlastního programu bude časovač odpočítávat od požadovaného času a odpor začne na zvolené hodnotě odporu. Během cvičení můžete odpor stále upravovat na různé hodnoty.

Spořič energie:
Pro minimalizaci spotřeby energie přejde váš stroj automaticky do režimu spořiče energie (ERP), když se nepoužívá, a konzole se rychle probudí stisknutím tlačítka.

JAK PŘEPÍNAT MEZI REŽIMEM APLIKACE A REŽIMEM TEPové FREKVENCE BT

Domů – P1
Připojení k aplikaci (výchozí režim)	Pokud používáte aplikaci třetí strany, zapněte na svém zařízení Bluetooth (BT) a postupujte podle pokynů pro párování aplikací. Ujistěte se, že konzole kola není připojena k žádným jiným zařízením BT, a zkontrolujte, zda symbol BT na konzoli nesvítí. Pokud si přejete používat BT HR Strap (BT HR pásek) s aplikací třetí strany, která to umožňuje, připojte se k HR pásku z rozhraní aplikace (podle pokynů aplikace vyhledejte a připojte se k HR pásku). Postupujte podle pokynů aplikace třetí strany ke spuštění programu. Některé vyžadují, abyste je spustili z aplikace, jiné vyžadují, abyste nejprve stiskli tlačítko Start (Start) na konzoli. Chcete-li cvičení ukončit, ukončete jízdu v aplikaci a stiskněte tlačítko Stop (Stop) na konzoli na 3 sekundy.
Připojení k HR pásku (ve výchozím nastavení vypnuto)	Chcete-li získat přístup k HR Strap mode (režimu HR pásku), ujistěte se, že konzole není aktuálně připojena k žádným zařízením Bluetooth (BT), a zkontrolujte, zda se na konzoli nezobrazuje žádný symbol BT . Noste HR pásek, nezapomeňte si přečíst pokyny k pásku. Poznámka: Některé hrudní HR pásky musí být vlhké, aby přesně odečítaly HR. Stiskněte a podržte tlačítko Bluetooth po dobu několika sekund, dokud se v pravém rohu LCD nezobrazí symbol HR MODE (režim HR). Jakmile konzole detekuje BT HR pásek, zobrazí se na LED obrazovce symbol BT . Stiskněte Start (Start) pro zahájení cvičení a konzole by měla zobrazit tepovou frekvenci. Chcete-li ukončit režim HR pásku, odpojte zařízení BT HR a ujistěte se, že symbol BT zmizel z displeje. Poté stiskněte a podržte tlačítko Bluetooth po dobu několika sekund, dokud z LED obrazovky nezmizí "HR MODE" ("Režim HR"). POZNÁMKA: Odpojení Bluetooth od konzole by mělo trvat několik sekund.

SYSTÉM HORIZON CONNECTED FITNESS

Váš stroj Horizon je připraven na Bluetooth, což vám umožňuje používat technologii Bluetooth 4.0 k bezdrátovému připojení zařízení a dalších aplikací k vašemu běžeckému pásu Horizon. Kompletní seznam aplikací pro fitness třetích stran kompatibilních s vaším běžeckým pásem Horizon naleznete na níže uvedeném odkazu:
http://horizonfit.co/5.0ic

ČASTÉ DOTAZY K PRODUKTU

JSOU ZVUKY, KTERÉ VYDÁVÁ MŮJ Indoor Cycle, NORMÁLNÍ?
Naše Indoor Cycle jsou jedny z nejtišších dostupných, protože používají řemenové pohony a magnetický brzdný odpor. Používáme ložiska a řetězy/řemeny nejvyšší kvality, abychom minimalizovali hluk. Protože je však samotný systém odporu tak tichý, občas uslyšíte jiné mírné mechanické zvuky. Na rozdíl od starších, hlasitějších technologií zde nejsou žádné ventilátory, třecí řemeny nebo alternátorové zvuky, které by tyto zvuky na našich Indoor Cycle maskovaly. Tyto mechanické zvuky, které mohou být občasné nebo nemusí, jsou normální a jsou způsobeny přenosem značného množství energie na rychle se otáčející setrvačník. Všechna ložiska, řetězy/řemeny a další rotující díly budou generovat určitý hluk, který se bude přenášet pouzdrem a rámem. Je také normální, že se tyto zvuky během cvičení a v průběhu času mírně mění kvůli tepelné roztažnosti dílů.

PROČ JE Indoor Cycle, KTERÝ MI BYL DORUČEN, HLASITĚJŠÍ NEŽ TEN V OBCHODĚ?
Všechny fitness produkty se zdají být tišší ve velkém obchodě, protože je obecně větší hluk na pozadí než u vás doma. Také bude menší dozvuk na podlaze z betonového koberce než na dřevěné překližkové podlaze. Někdy těžká gumová podložka pomůže snížit dozvuk podlahou. Pokud je fitness produkt umístěn blízko zdi, bude se odrážet více hluku.

JAK DLOUHO VYDRŽÍ ŘEMEN?
Počítačové modelování, které jsme provedli, ukázalo prakticky tisíce hodin bezúdržbového provozu. Neměli byste muset vyměňovat řemen, pokud máte Indoor Cycle.

MOHU Indoor Cycle PO SESTAVENÍ SNADNO PŘEMÍSTIT?
Váš Indoor Cycle má pár transportních koleček zabudovaných do přední stabilizační trubky. Při přepravě Indoor Cycle postupujte podle části Přemístění Indoor Cycle. Je důležité, abyste svůj Indoor Cycle umístili do pohodlné a příjemné místnosti. Váš Indoor Cycle je navržen tak, aby využíval minimální podlahovou plochu. Mnoho lidí umístí své Indoor Cycle směrem k televizi nebo oknu. Pokud je to vůbec možné, vyvarujte se umístění Indoor Cycle do nedokončeného suterénu. Aby se cvičení stalo pro vás žádoucí každodenní aktivitou, měl by být Indoor Cycle v příjemném prostředí.

ODSTRAŇOVÁNÍ PROBLÉMŮ

PROBLÉM: Indoor Cycle vydává skřípavý nebo cvrlikavý zvuk.
ŘEŠENÍ: Ověřte následující:

Indoor Cycle je na rovném povrchu.
Uvolněte všechny šrouby připevněné během montáže, namažte závity a znovu je utáhněte.

Pokud to problém nevyřeší, můžete
KONTAKTOVAT TECHNICKOU PODPORU ZÁKAZNÍKŮ NA ČÍSLE NA ZADNÍM PANELU.
Při volání budete možná požádáni o následující informace. Mějte tyto položky připravené:

Název modelu
Sériové číslo
Doklad o koupi (účtenka nebo výpis z kreditní karty)

Další návrhy pro odstraňování problémů naleznete v sekci zákaznické podpory na našich webových stránkách. Obraťte se na zákaznickou podporu pomocí kontaktních informací na ZADNÍM PANELU.
Aby mohla technická podpora zákazníků servisovat váš Indoor Cycle, bude možná muset položit podrobné otázky týkající se příznaků, které se vyskytují. Některé otázky pro odstraňování problémů, které mohou být položeny, jsou:

Jak dlouho se tento problém vyskytuje?
Vyskytuje se tento problém při každém použití? U každého uživatele?
Pokud slyšíte hluk, pochází zepředu nebo zezadu? Jaký druh hluku to je (dunění, broušení, skřípání, cvrlikání atd.)?
Byl stroj mazán a udržován podle plánu údržby?

Odpovědi na tyto a další otázky poskytnou technikům možnost zaslat správné náhradní díly a servis nezbytný k tomu, aby se vy a váš Indoor Cycle znovu rozjeli!

ÚDRŽBA

Jaká běžná údržba je nutná?
Je vyžadována minimální údržba a čištění. V našich kolech používáme utěsněná ložiska, takže mazání není nutné. Nejdůležitějším krokem údržby je jednoduše otřít pot z kola po každém použití.

Jak mám kolo čistit?
Čistěte pouze jemným mýdlem a vodou. Nikdy nepoužívejte rozpouštědla na plastové díly. Čistota vašeho kola a jeho provozního prostředí udrží problémy s údržbou a servisní zásahy na minimu. Z tohoto důvodu doporučujeme dodržovat následující plán preventivní údržby.

PLÁN ÚDRŽBY

PO KAŽDÉM POUŽITÍ
Vyčistěte indoor cycle pomocí měkkých hadříků nebo papírových ručníků nebo jiného jemného roztoku (čisticí prostředky by měly být bez alkoholu a amoniaku). Dezinfikujte sedlo a řídítka a otřete všechny tělesné zbytky.

PŘED KAŽDÝM POUŽITÍM
Ujistěte se, že je indoor cycle vodorovný a nekýve se. Ujistěte se, že jsou pedály pevně utaženy v ramenech kliky a nejsou zkřížené, všechny šrouby na pedálech jsou utaženy a popruhy pedálů nejsou roztřepené.

DVOUTÝDNĚ
Otestujte nouzovou brzdu, abyste se ujistili, že funguje správně. Chcete-li to provést, stiskněte červenou páku nouzové brzdy při šlapání. Pokud funguje správně, měla by okamžitě zpomalit setrvačník, dokud se úplně nezastaví.

MĚSÍČNĚ
Zkontrolujte, zda jsou všechny montážní šrouby a pedály na stroji správně utaženy.
Dodržování tohoto plánu prodlouží životnost vašeho stroje.
