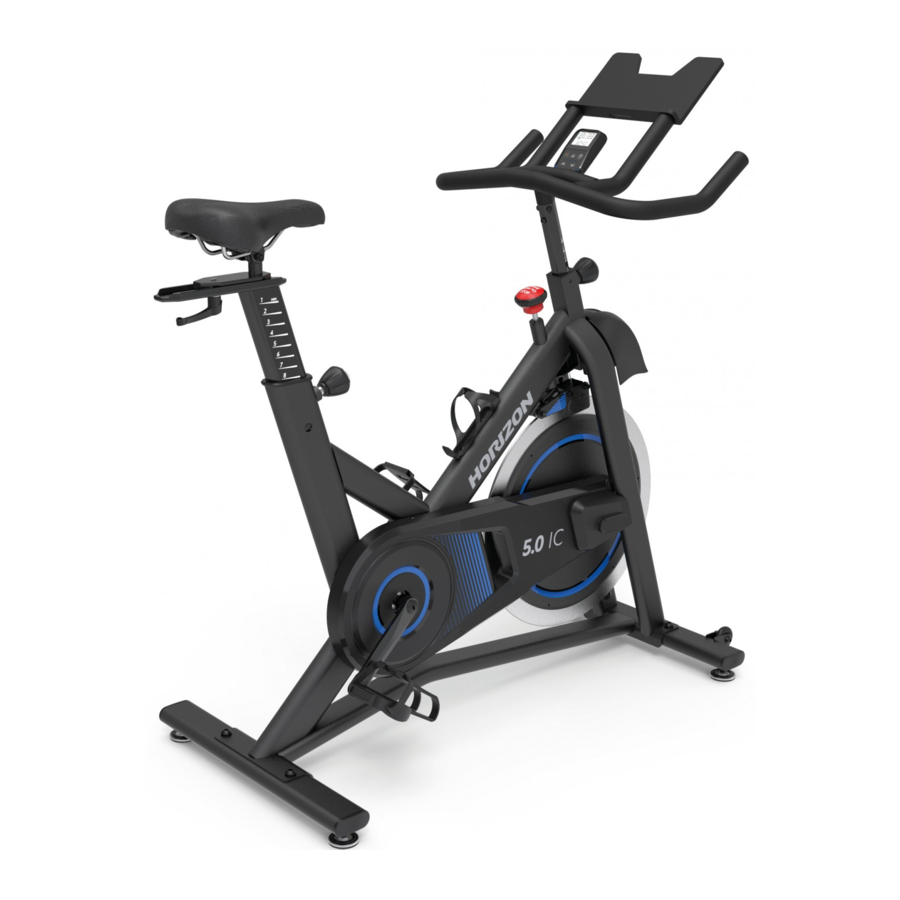

Horizon Fitness 5.0IC - Priročnik za SOBNO KOLO

Vsebina

1 UPRAVLJANJE SOBNEGA KOLESA
2 SESTAVLJANJE
3 DELOVANJE KONZOLE
4 POGOSTA VPRAŠANJA O IZDELKU
5 ODPRAVLJANJE TEŽAV
6 VZDRŽEVANJE
- 6.1 PLAN VZDRŽEVANJA
7 Prenesi navodilo
8 V drugih jezikih

UPRAVLJANJE SOBNEGA KOLESA

KAKO PREMAKNETI SOBNO KOLO

Zaradi teže sobnega kolesa je priporočljivo, da ga premikata dve osebi. Medtem ko ena oseba dvigne zadnji del sobnega kolesa, druga oseba trdno drži krmilo in nagne sobno kolo naprej, dokler se ne začne premikati na kolesih. Previdno premaknite sobno kolo na želeno mesto in ga nato spustite.
Če se sobno kolo po postavitvi na tla maje, obrnite izravnalne nogice pod sprednjim ali zadnjim stabilizatorjem, dokler se gibanje ne ustavi.

Da bi zmanjšali tveganje za poškodbe, bodite izjemno previdni pri premikanju sobnega kolesa. Ne poskušajte ga premikati po neravnih površinah in se prepričajte, da je na vseh straneh opreme vsaj 24 palcev (najmanj) prostora.

LOKACIJA SOBNEGA KOLESA

Sobno kolo postavite na ravno površino. Okoli sobnega kolesa mora biti 2 čevlja (60 cm) prostora na vsaki strani. Ne postavljajte kolesa na območje, ki bi blokiralo kakršno koli odprtino za zrak. Sobno kolo ne sme biti v garaži, pokriti terasi, blizu vode ali na prostem.

KAKO NASTAVITI SOBNO KOLO

Sobno kolo lahko nastavite za največje udobje in učinkovitost vadbe. Spodnja navodila opisujejo en pristop k nastavitvi sobnega kolesa, da se zagotovi optimalno udobje uporabnika in idealen položaj telesa; sobno kolo se lahko odločite nastaviti drugače.

Ne nastavljajte višine sedeža ali krmila preko oznake MAX na stebričku.

Vodoravni položaj sedeža
Obrnite nastavitveno ročico v nasprotni smeri urinega kazalca, da potisnete sedež naprej ali nazaj, kot želite. Obrnite ročico v smeri urinega kazalca, da zaklenete položaj sedeža. Preizkusite drsenje sedeža za pravilno delovanje.
Višina sedeža
Obrnite nastavitveni gumb v nasprotni smeri urinega kazalca in nastavite sedež v udoben položaj za poganjanje pedal. Obrnite gumb v smeri urinega kazalca, da zaklenete položaj sedeža.
Višina krmila
Obrnite nastavitveni gumb v nasprotni smeri urinega kazalca, medtem ko z drugo roko dvigujete ali spuščate krmilo. Obrnite nastavitveni gumb v smeri urinega kazalca, da zaklenete položaj krmila.
Trakovi za pedala
Postavite blazinico stopala v kletko za prste, dokler ni centrirana nad pedalom, sežete navzdol in potegnite trak za pedal navzgor, da ga pred uporabo zategnete. Če želite odstraniti nogo iz kletke za prste, popustite trak in izvlecite.

NASTAVITEV SEDEŽA
Pravilna višina sedeža pomaga zagotoviti največjo učinkovitost in udobje vadbe, hkrati pa zmanjšuje tveganje za poškodbe. Nastavite višino sedeža, da zagotovite, da je v pravilnem položaju, ki ohranja rahlo upogibanje kolena, medtem ko so noge v iztegnjenem položaju.

NASTAVITEV KRMILA
Pravilen položaj krmila temelji predvsem na udobju. Običajno mora biti krmilo nameščeno nekoliko višje od sedeža za kolesarje začetnike. Izkušeni kolesarji lahko poskusijo z različnimi višinami, da dobijo najprimernejšo razporeditev za vas.

NADZOR UPORNOSTI IN ZAVORA ZA ZA SILO

Želeno stopnjo težavnosti pri poganjanju pedal (upornost) lahko postopoma uravnavate z gumboma za upornost na konzoli. Če želite povečati upornost, pritisnite puščico navzgor. Če želite zmanjšati upornost, pritisnite puščico navzdol.

Če želite ustaviti vztrajnik med poganjanjem pedal, močno pritisnite zavoro za za silo, dokler se zavora ne drgne ob vztrajnik.
Vztrajnik bi se moral hitro popolnoma ustaviti.
Prepričajte se, da so vaši čevlji pritrjeni v kletko za prste.
Pri uporabi kolesa uporabite polno upornost, da preprečite poškodbe zaradi premikajočih se komponent pogonskega sklopa.

Sobno kolo nima prosto gibljivega vztrajnika; pedala se bodo še naprej premikala skupaj z vztrajnikom, dokler se vztrajnik ne ustavi. Potrebno je nadzorovano zmanjševanje hitrosti. Če želite takoj ustaviti vztrajnik, močno pritisnite zavoro za za silo. Vedno poganjajte pedala na nadzorovan način in prilagodite želeno kadenco glede na svoje sposobnosti. Pritisnite zavoro za za silo = zaustavitev v sili.

Sobno kolo uporablja fiksni vztrajnik, ki gradi zagon in bo ohranjal vrtenje pedal tudi potem, ko uporabnik preneha poganjati pedala ali če uporabniku zdrsnejo noge. NE POSKUŠAJTE ODSTRANITI NOG S PEDAL ALI SESTAVITI S STROJA, DOKLER SE PEDALA IN VZTRAJNIK POPOLNOMA NE USTAVIJO. Neupoštevanje teh navodil lahko povzroči izgubo nadzora in možnost resnih poškodb.

SESTAVLJANJE

Med postopkom sestavljanja je treba posebno pozornost nameniti več področjem. Zelo pomembno je, da pravilno upoštevate navodila za sestavljanje in zagotovite, da so vsi deli trdno priviti. Če navodila za sestavljanje niso pravilno upoštevana, lahko ima sobno kolo dele, ki niso priviti in se zdijo ohlapni, kar lahko povzroči moteče zvoke. Da bi preprečili poškodbe sobnega kolesa, je treba pregledati navodila za sestavljanje in sprejeti popravljalne ukrepe.
Preden nadaljujete, poiščite serijsko številko svojega sobnega kolesa, ki se nahaja na sprednjem stabilizatorju kolesa.

Pri klicu servisa se sklicujte na SERIJSKO ŠTEVILKO in IME MODELA.

INFORMACIJE O MODELU

Pregled

GLAVNI PRILOŽENI DELI:

Glavni okvir (20)
Sprednji stabilizator (21F)
Zadnji stabilizator (21R)
Komplet krmila (22)
Steber krmila (23)
Konzola (29)
Komplet pedal (34 L&R)
Komplet sedežnega stebra (31, 32 in 33)

PRILOŽENA EMBALAŽA DELOV:

1 komplet strojne opreme
1 Navodila za uporabo

KOMPLET STROJNE OPREME:

Komplet orodja
5 mm ključ
13/15 mm ključ
Izvijač

PRED SESTAVLJANJEM

RAZPAKOVANJE

Zaradi teže sobnega kolesa priporočamo, da sestavljanje izvajata dve osebi. Izdelek razpakirajte tam, kjer ga boste uporabljali. Priporočljivo je, da na tla položite zaščitno prevleko. Karton postavite na ravno površino in odstranite ves embalažni material; embalažnega materiala ne zavrzite, dokler sestavljanje ni končano.
OPOMBA: Med vsakim korakom sestavljanja se prepričajte, da so VSE matice in vijaki na svojem mestu in delno navojeni, preden popolnoma privijete kateri koli VIJAK.
OPOMBA: Lahek nanos masti lahko pomaga pri namestitvi strojne opreme. Priporočljiva je katera koli mast, kot je litijeva mast za kolesa.

SESTAVLJANJE

STROJNA OPREMA:
1. Odprite strojno opremo za 1. korak.
2. Pritrdite sprednji stabilizator (21F) in zadnji stabilizator (21R) na glavni okvir (20) s 4 vijaki (1), 4 vzmetnimi podložkami (2) in 4 ploščatimi podložkami (3) in trdno privijte.
STROJNA OPREMA:
1. Odprite strojno opremo za 2. korak.
2. Vstavite krmilo (22) v steber krmila (23) in ga spredaj pritrdite z 1 vijakom (1), 1 vzmetno podložko (2) in 1 ploščato podložko (3). Ne privijte do konca strojne opreme do konca 2. koraka.
3. Strani pritrdite z 2 vijakoma (1), 2 vzmetnima podložkama (2), 2 ploščatima podložkama (3).
4. Popolnoma privijte vijake iz 2.2 in 2.3 koraka.
1. Obrnite nastavitveni gumb (24) v nasprotni smeri urinega kazalca, da ga popolnoma sprostite.
2. Ovijte vodilno žico (26) na kabel konzole (25) in potegnite kabel konzole (25) iz glavne cevi (28) skozi steber krmila (23) in ven skozi luknjo na sprednji strani stebra krmila (23).
3. Povlecite kabel konzole (25) skozi luknjo v nosilcu konzole (27).
4. Vstavite steber krmila (23) v glavno cev (28) in obrnite nastavitveni gumb (24), da ga pritrdite.
5. Odstranite in zavrzite vodilno žico (26).

OPOMBA: Pazite, da med sestavljanjem krmila ne priščipnete nobenih žic.

STROJNA OPREMA:
1. Odprite strojno opremo za 4. korak.
2. Pritrdite kabel konzole (25) na konzolo (29).
3. Previdno vtaknite kabel konzole (25) v steber krmila (23).
4. Napeljite kabel konzole (25) skozi kanal na zadnji strani konzole (29), da preprečite priščip kabla. Pritrdite konzolo (29) na nosilec konzole (27) s 3 vijaki (4).

OPOMBA: Pazite, da med sestavljanjem konzole ne priščipnete nobenih žic.

STROJNA OPREMA:
1. Odprite strojno opremo za 5. korak.
2. Odvijte nastavitveno ročico (31) s sedeža (32).
3. Postavite sedež (32) na drsnik sedeža (33).
4. Pritrdite sedež (32) z 1 ploščato podložko (5) in nastavitveno ročico (31).
1. Prepoznajte levi pedal (34L), ki je označen z L na vretenu, in desni pedal (34R), ki je označen z R.
2. Vstavite levi pedal (34L) v levo ročico gonilke (35L) in privijte v nasprotni smeri urinega kazalca.
3. Vstavite desni pedal (34R) v desno ročico gonilke (35R) in privijte v smeri urinega kazalca.
4. Uporabite kombinirani ključ, da popolnoma privijete pedala.

ČESTITKE!
Uspešno ste sestavili svoje sobno kolo.

DELOVANJE KONZOLE

5.0IC KONZOLA

5.0IC PRIKAZ KONZOLE 5.0IC

LCD-zaslon:
V načinu vadbe bo zgornje okno LCD vedno prikazovalo kadenco in upor.
Spodnji del zaslona lahko prikazuje: čas, moč (W), kalorije (Cal), srčni utrip (HR), razdaljo (Dist) in hitrost. Na voljo je tudi privzeta funkcija cikla , ki bo 5 sekund prikazovala vsako od vrst podatkov, preden se preklopi na naslednjo.
Če želite spodnji del zakleniti na en specifičen prikaz podatkov, pritiskajte gumb Enter/Display (Vnos/Prikaz), dokler se ne prikaže oznaka za želene podatke. Če se želite vrniti na izmenjevanje podatkov, pritiskajte gumb Enter/Display (Vnos/Prikaz), dokler se ne prikažeta dve puščici.

Gumbi gor in dol:
Pritisnite gumbe gor in dol, da povečate ali zmanjšate nastavitve: upor ali čas.
V načinu vadbe bosta puščici gor in dol prilagodili upor za 1. Če držite puščične tipke več kot 1/2 sekunde, se bo območje upora povečalo/zmanjšalo za 5, dokler ne spustite.

DELOVANJE KONZOLE 5.0IC

Ročna nastavitev:
Pritisnite gumb Start/Stop (Start/Stop), da začnete hitro ročno vadbo. V tem načinu se bo upor začel pri 0, merilnik časa pa bo štel od 0 sekund naprej.

Prilagodite svojo vadbo:
Pritiskajte gumb Enter/Display (Vnos/Prikaz), dokler ne začne utripati čas. Uporabite tipke gor/dol, da prilagodite želeni čas vadbe, nato pa pritisnite gumb Enter/Display (Vnos/Prikaz), da potrdite želeni čas. Ko je potrjen, bo začelo utripati območje začetnega upora. Prilagodite želeni začetni upor s tipkami gor/dol in potrdite z gumbom Enter/Display (Vnos/Prikaz). Pritisnite Start, da začnete vadbo z želenim časom in uporom.
Ko se vaš program po meri začne, bo časovnik odšteval od želenega časa, upor pa se bo začel pri uporu, ki ste ga izbrali. Med vadbo lahko še vedno prilagodite upor na različne vrednosti.

Varčevanje z energijo:
Za zmanjšanje porabe energije bo vaša naprava samodejno prešla v način varčevanja z energijo (ERP), konzolo pa lahko hitro prebudite z dotikom gumba.

KAKO PREKLAPLJATI MED NAČINOM APLIKACIJE IN NAČINOM BT SRČNEGA UTRIPA

Domača stran – P1
Povezovanje z aplikacijo (privzeti način)	Če uporabljate aplikacijo tretje osebe, vklopite Bluetooth (BT) v napravi in sledite navodilom za seznanjanje aplikacije. Prepričajte se, da konzola kolesa ni povezana z nobeno drugo napravo BT, tako da preverite, ali simbol BT ne sveti na konzoli. Če želite uporabiti BT HR-pas z aplikacijo tretje osebe, ki to omogoča, se povežite s HR-pasom iz vmesnika aplikacije (sledite navodilom aplikacije, da poiščete in se povežete s HR-pasom). Sledite navodilom aplikacije tretje osebe za začetek programa. Nekateri zahtevajo, da začnete znotraj aplikacije, drugi pa zahtevajo, da najprej pritisnete gumb Start (Začni) na konzoli. Če želite ustaviti vadbo, v aplikaciji izberite End Ride (Končaj vožnjo) in pritisnite gumb Stop (Ustavi) na konzoli za 3 sekunde.
Povezovanje s HR-pasom (privzeto izklopljeno)	Če želite dostopati do načina HR-pasu, se prepričajte, da konzola trenutno ni povezana z nobeno napravo Bluetooth (BT), tako da preverite, ali na konzoli ni prikazan noben simbol BT . Nosite HR-pas, preberite navodila za pas. Opomba: Nekateri HR-pasi za stik s prsmi morajo biti vlažni, da natančno odčitajo HR. Pritisnite in držite gumb Bluetooth nekaj sekund, dokler se v desnem LCD-kotu ne prikaže simbol HR MODE (NAČIN HR). Ko konzola zazna BT HR-pas, se bo na LED-zaslonu prikazal simbol BT . Pritisnite Start (Začni), da začnete vadbo, in konzola bi morala prikazati srčni utrip. Če želite zapustiti način HR-pasu, odklopite napravo BT HR in se prepričajte, da simbol BT izgine z zaslona. Nato pritisnite in držite gumb Bluetooth nekaj sekund, dokler na LED-zaslonu ne izgine "HR MODE" (NAČIN HR). OPOMBA: Traja nekaj sekund, da se Bluetooth odklopi od konzole.

SISTEM POVEZANEGA FITNESA HORIZON

Vaša naprava Horizon je pripravljena za Bluetooth, kar vam omogoča uporabo tehnologije Bluetooth 4.0 za brezžično povezovanje naprave in drugih aplikacij z vašo tekalno stezo Horizon. Za celoten seznam fitnes aplikacij tretjih oseb, ki so združljive z vašo tekalno stezo Horizon, sledite spodnji povezavi:
http://horizonfit.co/5.0ic

POGOSTA VPRAŠANJA O IZDELKU

ALI SO ZVOKI, KI JIH USTVARJA MOJE kolo Indoor Cycle, NORMALNI?
Naša kolesa Indoor Cycle so med najtišjimi, ki so na voljo, ker uporabljajo pogon na jermen in magnetno zavoro. Uporabljamo ležaje in verige/jermene najvišje kakovosti, da zmanjšamo hrup. Ker pa je sam sistem upora tako tih, boste občasno slišali druge manjše mehanske zvoke. Za razliko od starejših, glasnejših tehnologij ni ventilatorjev, tornih jermenov ali hrupa alternatorja, ki bi prikrivali te zvoke na naših kolesih Indoor Cycle. Ti mehanski zvoki, ki so lahko občasni ali ne, so normalni in jih povzroča prenos znatne količine energije na hitro vrteči se vztrajnik. Vsi ležaji, verige/jermeni in drugi vrteči se deli bodo ustvarjali nekaj hrupa, ki se bo prenašal skozi ohišje in okvir. Prav tako je normalno, da se ti zvoki med vadbo in sčasoma nekoliko spremenijo zaradi toplotnega raztezanja delov.

ZAKAJ JE kolo Indoor Cycle, KI SEM GA PREJEL, GLASNEJŠE OD TISTEGA V TRGOVINI?
Vsi fitnes izdelki se zdijo tišji v velikem razstavnem prostoru trgovine, ker je na splošno več hrupa v ozadju kot v vašem domu. Prav tako bo manj odmeva na betonskih tleh s preprogo kot na lesenih tleh. Včasih bo težka gumijasta podloga pomagala zmanjšati odmev skozi tla. Če je fitnes izdelek nameščen blizu stene, bo več odbitega hrupa.

KOLIKO ČASA BO ZDRŽAL JERMEN?
Računalniško modeliranje, ki smo ga opravili, je pokazalo na tisoče ur brez vzdrževanja. Jermena vam ne bi smelo biti treba zamenjati, dokler imate kolo Indoor Cycle.

ALI LAHKO KOLESO Indoor Cycle ENOSTAVNO PREMAKNETE, KO JE SESTAVLJENO?
Vaše kolo Indoor Cycle ima par transportnih koles, vgrajenih v sprednjo stabilizacijsko cev. Za prevoz vašega kolesa Indoor Cycle sledite razdelku o premikanju kolesa Indoor Cycle. Pomembno je, da kolo Indoor Cycle postavite v udoben in vabljiv prostor. Vaše kolo Indoor Cycle je zasnovano tako, da uporablja minimalno talno površino. Mnogi ljudje bodo svoja kolesa Indoor Cycle postavili tako, da gledajo proti televizorju ali oknu. Če je le mogoče, se izogibajte postavitvi kolesa Indoor Cycle v nedokončano klet. Da bo vadba za vas postala zaželena dnevna aktivnost, mora biti kolo Indoor Cycle v udobnem okolju.

ODPRAVLJANJE TEŽAV

TEŽAVA: Kolo Indoor Cycle proizvaja škripajoč ali cvrčeč zvok.
REŠITEV: Preverite naslednje:

Kolo Indoor Cycle je na ravni površini.
Odvijte vse vijake, pritrjene med postopkom montaže, namažite navoje in jih ponovno privijte.

Če to ne odpravi težave, lahko
SE OBRNETE NA TEHNIČNO PODPORO STRANKAM NA ŠTEVILKO NA ZADNJI PLOŠČI.
Ob klicu boste morda morali posredovati naslednje informacije. Imejte te elemente pripravljene:

Ime modela
Serijska številka
Dokazilo o nakupu (račun ali izpisek s kreditne kartice)

Več predlogov za odpravljanje težav lahko najdete v razdelku za podporo strankam na naši spletni strani. Za podporo strankam se obrnite na podatke za stik na ZADNJI PLOŠČI.
Da bi tehnična podpora strankam servisirala vaše kolo Indoor Cycle, bodo morda morali postaviti podrobna vprašanja o simptomih, ki se pojavljajo. Nekatera vprašanja za odpravljanje težav, ki jih lahko zastavijo, so:

Kako dolgo se ta težava pojavlja?
Se ta težava pojavi pri vsaki uporabi? Pri vsakem uporabniku?
Če slišite hrup, prihaja od spredaj ali od zadaj? Kakšen hrup je to (topotanje, brušenje, škripanje, cvrčanje itd.)?
Ali je bil stroj namazan in vzdrževan v skladu s planom vzdrževanja?

Odgovori na ta in druga vprašanja bodo tehnikom omogočili, da pošljejo ustrezne nadomestne dele in servis, potreben za ponovno delovanje vas in vašega kolesa Indoor Cycle!

VZDRŽEVANJE

Kakšno rutinsko vzdrževanje je potrebno?
Potrebno je minimalno vzdrževanje in čiščenje. Uporabljamo zaprte ležaje po vseh naših kolesih, zato mazanje ni potrebno. Najpomembnejši korak vzdrževanja je preprosto obrisati znoj s kolesa po vsaki uporabi.

Kako očistim svoje kolo?
Čistite samo z blagim milom in čistili za vodo. Nikoli ne uporabljajte topil na plastičnih delih. Čistoča vašega kolesa in njegovega delovnega okolja bo zmanjšala težave z vzdrževanjem in servisne klice na minimum. Zato priporočamo, da se upošteva naslednji načrt preventivnega vzdrževanja.

PLAN VZDRŽEVANJA

PO VSAKI UPORABI
Očistite sobno kolo z mehko krpo ali papirnato brisačo ali drugo nežno raztopino (čistila ne smejo vsebovati alkohola in amoniaka). Razkužite sedež in krmilo ter obrišite vse telesne ostanke.

PRED VSAKO UPORABO
Prepričajte se, da je sobno kolo vodoravno in se ne ziblje. Prepričajte se, da so pedala trdno privita v ročice in niso prečno navojena, da so vsi vijaki na pedalu priviti in da trakovi za pedala niso obrabljeni.

DVAKRAT TEDENSKO
Preizkusite zasilno zavoro, da se prepričate, da pravilno deluje. Če želite to narediti, med pedaliranjem pritisnite rdečo ročico zasilne zavore. Če deluje pravilno, bi moral takoj upočasniti vztrajnik, dokler se popolnoma ne ustavi.

ENKRAT MESEČNO
Preverite vse vijake za sestavljanje in pedala na stroju za pravilno privitost.
Upoštevanje tega načrta bo podaljšalo življenjsko dobo vašega stroja.
