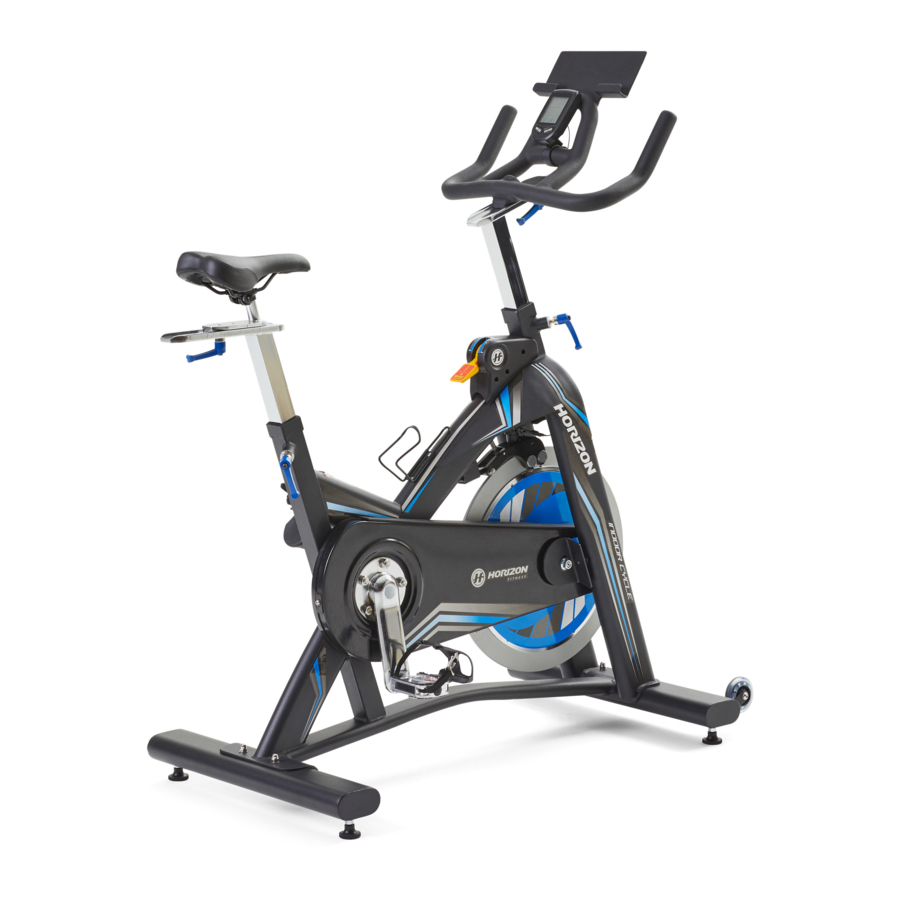

Horizon Fitness IC7.9 - Priročnik za NOTRANJE KOLO

UPRAVLJANJE ENOTE

KAKO PREMAKNETI NAPRAVO

Zaradi teže notranjega kolesa je priporočljivo, da ga premikata dve osebi. Medtem ko ena oseba dvigne zadnji del notranjega kolesa, druga oseba trdno drži krmilo in nagne notranje kolo naprej, dokler se ne začne kotaliti na kolesih. Previdno premaknite notranje kolo na želeno mesto in ga nato spustite.
Če se notranje kolo po postavitvi na tla ziba, obrnite izravnalne noge pod sprednjim ali zadnjim stabilizatorjem, dokler se zibanje ne ustavi.

LOKACIJA ENOTE

Notranje kolo postavite na ravno površino. Okoli notranjega kolesa mora biti na vsaki strani 60 cm prostora. Ne postavljajte kolesa na območje, ki bi blokiralo prezračevalne odprtine. Notranje kolo ne sme biti v garaži, pokriti terasi, blizu vode ali na prostem.

Da zmanjšate tveganje poškodb, bodite izjemno previdni pri premikanju notranjega kolesa. Ne poskušajte ga premikati po neravnih površinah in priporočljivo je, da zagotovite varnostni prostor najmanj 50 cm do najbližje opreme.

KAKO NASTAVITI ENOTO

Notranje kolo lahko prilagodite za maksimalno udobje in učinkovitost vadbe. Spodnja navodila opisujejo en pristop k nastavitvi notranjega kolesa za zagotovitev optimalnega udobja uporabnika in idealnega položaja telesa; notranje kolo lahko nastavite drugače.

NASTAVITEV SEDLA

Pravilna višina sedla pomaga zagotoviti maksimalno učinkovitost in udobje vadbe, hkrati pa zmanjšuje tveganje poškodb. Nastavite višino sedla tako, da bo v pravilnem položaju, ki ohranja rahlo upogib v kolenu, ko so vaše noge v iztegnjenem položaju.

NASTAVITEV KRMILA

Pravilen položaj krmila temelji predvsem na udobju. Običajno mora biti krmilo za začetnike kolesarje nameščeno nekoliko višje od sedla. Napredni kolesarji lahko preizkusijo različne višine, da dobijo ureditev, ki vam najbolj ustreza.

NASTAVITEV VIŠINE SEDLA

Obrnite nastavitveno ročico v nasprotni smeri urinega kazalca in nastavite sedlo v udoben položaj za vrtenje pedal. Obrnite ročico v smeri urinega kazalca, da zaklenete položaj sedla.

NASTAVITEV VODORAVNEGA POLOŽAJA SEDLA

Obrnite nastavitveno ročico v nasprotni smeri urinega kazalca, da sedlo potisnete naprej ali nazaj, kot želite. Obrnite ročico v smeri urinega kazalca, da zaklenete položaj sedla. Preizkusite drsnik sedla za pravilno delovanje.

NASTAVITEV VIŠINE KRMILA

Obrnite nastavitveno ročico v nasprotni smeri urinega kazalca, da nastavite višino krmila. Dvignite ali spustite krmilo na želeno višino. Obrnite ročico v smeri urinega kazalca, da zaklenete položaj krmila.

NASTAVITEV TRAKOV PEDAL

Postavite vsak gleženj na pedal in v sponko za prste, tako da je gleženj centriran nad osjo pedala (središče pedala). Zavrtite eno nogo, da dosežete roke, in povlecite navzgor po traku sponke za prste. Ponovite za drugo nogo. Med vrtenjem pedal držite kolena nad stopali. Če želite odstraniti nogo iz sponke za prste, sprostite trak in jo izvlecite.

NADZOR NAPETOSTI IN ZAVORA ZA SILO

Želeno raven težavnosti vrtenja pedal (upora) je mogoče postopoma uravnavati z uporabo ročice za nadzor napetosti. Za povečanje upora potisnite ročico za nadzor napetosti navzdol proti tlom. Za zmanjšanje upora povlecite ročico navzgor.

• Za zaustavitev vztrajnika med vrtenjem pedal močno pritisnite na ročico za nadzor napetosti, dokler se zavora ne dotakne vztrajnika.
• Vztrajnik bi se moral hitro popolnoma ustaviti.
• Prepričajte se, da so vaši čevlji pritrjeni v sponko za prste.
• Ko kolesa ne uporabljate, uporabite popolno obremenitev upora, da preprečite poškodbe zaradi premikajočih se komponent pogonskega sklopa.

Notranje kolo nima prosto premikajočega se vztrajnika; pedala se bodo še naprej premikala skupaj z vztrajnikom, dokler se vztrajnik ne ustavi. Potrebno je zmanjšanje hitrosti na nadzorovan način. Če želite takoj ustaviti vztrajnik, močno pritisnite ročico za nadzor napetosti. Vedno vrtite pedala na nadzorovan način in prilagodite želeno kadenco glede na svoje sposobnosti. Potisnite ročico za nadzor napetosti navzdol = zaustavitev v sili.

Notranje kolo uporablja fiksni vztrajnik, ki gradi zagon in bo ohranjal vrtenje pedal tudi po tem, ko uporabnik preneha vrteti pedala ali če uporabnikova stopala zdrsnejo. NE POSKUŠAJTE ODSTRANITI STOPAL S PEDAL ALI SE ODSTRANITI S STROJA, DOKLER SE PEDALA IN VZTRAJNIK POPOLNOMA NE USTAVITA. Neupoštevanje teh navodil lahko povzroči izgubo nadzora in možnost resnih poškodb.

SESTAVLJANJE

Med postopkom sestavljanja je treba posebno pozornost nameniti več področjem. Zelo pomembno je, da pravilno sledite navodilom za sestavljanje in se prepričate, da so vsi deli trdno priviti. Če navodilom za sestavljanje ne sledite pravilno, ima lahko sobno kolo dele, ki niso priviti in se bodo zdeli ohlapni, kar lahko povzroči moteče zvoke. Da bi preprečili poškodbe sobnega kolesa, je treba pregledati navodila za sestavljanje in sprejeti popravljalne ukrepe.

Preden nadaljujete, poiščite serijsko številko svojega sobnega kolesa, ki se nahaja na sprednjem stabilizatorju kolesa, in jo zapišite za prihodnjo uporabo.

» Pri klicu servisa se sklicujte na SERIJSKO ŠTEVILKO in IME MODELA.
» Prepričajte se, da ste na garancijski list vnesli SERIJSKO ŠTEVILKO in IME MODELA.

INFORMACIJE O MODELU

GLAVNI PRILOŽENI DELI

• Glavni okvir
• Sprednji stabilizator
• Zadnji stabilizator
• Komplet krmila
• Komplet droga krmila
• Konzola
• Komplet pedal
• Komplet sedežne opore

PRILOŽENI DELI V EMBALAŽI

• 1 škatla z deli
• 1 Navodila za uporabo

RAZPAKOVANJE

Zaradi teže sobnega kolesa priporočamo, da sestavljanje izvajata dve osebi. Sobno kolo postavite na očiščeno površino in odstranite ves embalažni material; embalažnega materiala ne zavrzite, dokler sestavljanje ni končano.

OPOMBA: Med vsakim korakom sestavljanja se prepričajte, da so VSE matice in vijaki na svojem mestu in delno naviti, preden popolnoma zategnete KATERI koli vijak.

OPOMBA: Rahla uporaba masti lahko pomaga pri namestitvi strojne opreme. Priporočljiva je katera koli mast, kot je litijeva mast za kolesa.

POTREBUJETE POMOČ?
Če imate vprašanja ali če kateri koli del manjka, se obrnite na lokalnega prodajalca. Kontaktni podatki so lahko na zadnji strani teh navodil ali na garancijskem listu.

1. KORAK

STROJNA OPREMA ZA 1. KORAK:
ŠT.	OPIS	KOL.
69	VIJAK	4
71	MATICA	4
72	PODLOŽKA	4
78	KLJUČ	1

1. Pritrdite SPREDNJI STABILIZATOR (66) in ZADNJI STABILIZATOR (67) na okvir s 4 VIJAKI (69) in 4 PODLOŽKAMI (72) in 4 MATICAMI (71) ter trdno pritrdite s KLJUČEM (78).


2. KORAK

STROJNA OPREMA ZA 2. KORAK:
ŠT.	OPIS	KOL.
36	DROG KRMILA	1
39	SEDEŽNA OPORA	1
58L	LEVI PEDAL	1
58R	DESNI PEDAL	1
78	KLJUČ	1

1. Privijte LEVI PEDAL (58L), ki ima na vretenu oznako "L", na levo stran ročice kolesa s pomočjo KLJUČA (78). Upoštevajte, da ima pedal z oznako "L" levi navoj, ki ga je treba zasukati v nasprotni smeri urinega kazalca, da ga zategnete.
2. Privijte DESNI PEDAL (58R), ki ima na vretenu oznako "R", na desno stran ročice kolesa s pomočjo KLJUČA (78). Upoštevajte, da ima pedal z oznako "R" desni navoj, ki ga je treba zasukati v smeri urinega kazalca, da ga zategnete.
3. Namestite DROG KRMILA (36) v sprejemnik okvirja in ga pritrdite s hitro sprostitvijo.
4. Namestite SEDEŽNO OPORO (39) v sprejemnik okvirja in jo pritrdite s hitro sprostitvijo.

3. KORAK

STROJNA OPREMA ZA 3. KORAK:
ŠT.	OPIS	KOL.
3	HITRA SPROSTITEV	2
37	KRMILO	1
38	PODLOŽKE	4
40	SEDEŽNI POMIK	1
41	SEDLO	1

1. Namestite KRMILO (37) v sprejemnik droga krmila z 2 PODLOŽKAMA (38) in ga pritrdite s HITRO SPROSTITVIJO (3).
2. Namestite SEDLO (41) v sprejemnik SEDEŽNEGA POMIKA (40) in ga pritrdite s ključem.
3. Pritrdite SEDEŽNI POMIK (40) na SEDEŽNO OPORO (39) z 2 PODLOŽKAMA (38) in ga pritrdite s HITRO SPROSTITVIJO (3).

4. KORAK

STROJNA OPREMA ZA 4. KORAK:
ŠT.	OPIS	KOL.
84	KONZOLA	1
85	MONTAŽNA OBJEMKA	1

1. Pritrdite KONZOLO (84) z MONTAŽNO OBJEMKO (85) od zadaj.


5. KORAK

1. Pazljivo pritrdite ZGORNJI KABEL KONZOLE (A) na SPODNJI KABEL KONZOLE (B), ki je predhodno nameščen na krmilo.
2. Pazljivo pritrdite KABEL DROGA (C) na KABEL OKVIRJA (D), ki je predhodno nameščen v okvir.
3. Nastavite konzolo na želeni kot gledanja.
   OPOMBA: Preverite, ali ni ohlapnega kabla, ki bi lahko prišel v stik z vztrajnikom, ko je kabelski snop sestavljen. Skrijte morebitne ohlapne kable.
4. Čestitamo, uspešno ste sestavili sobno kolo.

UPRAVLJANJE KONZOLE

ZASLON KONZOLE

PRIKAZ MONITORJA MONITORJA:
V načinu vadbe bodo okna LCD prikazovala RPM, KCAL in ODO.
Lahko pritisnete levo tipko za spreminjanje prikaza med TIME/SPEED/CLOCK/DISTANCE

LEVA & DESNA TIPKA:

1. Pritisnite katero koli tipko, da prebudite konzolo iz načina varčevanja z energijo.
2. Med načinom vadbe pritisnite levo tipko za spreminjanje prikaza med TIME/SPEED/CLOCK/DISTANCE.

NASTAVITEV URE

Pritisnite levo tipko, dokler se ne prikaže CLOCK (ura), pritisnite desno tipko za 3 sekunde, da vstopite v način nastavitve za prilagoditev nastavitve ure. Spremenite vrednost s pritiskom na desno tipko in potrdite s pritiskom na levo tipko, konzola bo samodejno shranila dano vrednost po 5 sekundah.

NASTAVITEV OSEBNE VADBE

Pritisnite levo tipko, dokler se ne prikaže SPEED (hitrost), pritisnite desno tipko za 3 sekunde, da prilagodite nastavitev osebnih podatkov. (teža uporabnika; spol levo ženska/desno moški; čas itd.) Za preklop med standardnimi in metričnimi enotami pritisnite desno tipko, ko lb ali kg utripa. To bo spremenilo tudi nastavitev milje in km.
Opomba: Ko zamenjate baterije, bo konzola privzeto nastavljena na standardne enote.
RPM meri uporabnikove RPM noge, znane tudi kot kadenca.
Spremenite vrednost s pritiskom na desno tipko in potrdite s pritiskom na levo tipko, konzola bo samodejno shranila dano vrednost po 5 sekundah.

VARČEVANJE Z ENERGIJO

Da bi zmanjšali porabo energije, bo vaš stroj samodejno prešel v način varčevanja z energijo, ko ni v uporabi, in ga je mogoče hitro prebuditi z dotikom gumba.

POGOSTA VPRAŠANJA O IZDELKU

ALI SO ZVOKI, KI JIH USTVARJA MOJA NAPRAVA, NORMALNI?

Naša notranja kolesa spadajo med najtišja, ki so na voljo, ker uporabljajo jermenski pogon in konzolno zavoro. Uporabljamo ležaje in verige/jermene najvišje kakovosti, da zmanjšamo hrup. Ker pa je sistem upora sam po sebi tako tih, boste občasno slišali druge rahle mehanske zvoke. Za razliko od starejših, glasnejših tehnologij ni ventilatorjev, tornih jermenov ali hrupa alternatorja, ki bi prikrivali te zvoke na naših notranjih kolesih. Ti mehanski zvoki, ki so lahko občasni ali ne, so normalni in jih povzroča prenos znatnih količin energije na hitro vrtečo se vztrajnik. Vsi ležaji, verige/jermeni in drugi rotirajoči deli bodo ustvarjali nekaj hrupa, ki se bo prenašal skozi ohišje in okvir. Prav tako je normalno, da se ti zvoki med vadbo in sčasoma rahlo spremenijo zaradi toplotnega raztezanja delov.

ZAKAJ JE NOTRANJE KOLO, KI SEM GA PREJEL, GLASNEJŠE OD TISTEGA V TRGOVINI?
Vsi fitnes izdelki se zdijo tišji v velikem razstavnem prostoru trgovine, ker je na splošno več hrupa v ozadju kot v vašem domu. Prav tako bo manj odmeva na betonskih tleh s preprogo kot na lesenih tleh. Včasih bo težka gumijasta podloga pomagala zmanjšati odmev skozi tla. Če je fitnes izdelek postavljen blizu stene, bo več odbitega hrupa.

KAKO DOLGO BO ZDRŽAL JERMEN

Računalniško modeliranje, ki smo ga izvedli, je pokazalo skoraj na tisoče ur brez vzdrževanja. Jermena vam ne bi smelo biti treba zamenjati, dokler imate notranje kolo.

ALI LAHKO NOTRANJE KOLO ENOSTAVNO PREMAKNETE, KO JE SESTAVLJENO?
Vaše notranje kolo ima par transportnih koles, vgrajenih v sprednjo stabilizacijsko cev. Sledite navodilom v razdelku o premikanju notranjega kolesa za prevoz vašega notranjega kolesa. Pomembno je, da notranje kolo postavite v udoben in privlačen prostor. Vaše notranje kolo je zasnovano za uporabo minimalnega prostora na tleh. Mnogi ljudje postavijo svoja notranja kolesa obrnjena proti televizorju ali panoramskemu oknu. Če je le mogoče, se izogibajte postavljanju notranjega kolesa v nedokončano klet. Da bo vadba za vas zaželena dnevna aktivnost, mora biti notranje kolo v udobnem okolju.

ODPRAVLJANJE TEŽAV

Naprava proizvaja škripajoč ali žvrgoleč zvok

Preverite naslednje:

• Notranje kolo je na ravni površini.
• Odvijte vse vijake, pritrjene med postopkom sestavljanja, namažite navoje in jih ponovno privijte.

Če to ne odpravi težave, lahko
SE OBRNETE NA TEHNIČNO PODPORO STRANKAM NA ŠTEVILKI NA INFORMACIJSKI KARTICI.

Naslednje informacije vas lahko vprašajo, ko pokličete. Imejte te elemente pripravljene:

• Ime modela
• Serijska številka
• Dokazilo o nakupu (račun ali izpisek kreditne kartice)

Več predlogov za odpravljanje težav lahko najdete v razdelku za podporo strankam na našem spletnem mestu. Obrnite se na podporo strankam s pomočjo kontaktnih informacij na INFORMACIJSKI KARTICI.

Da bi tehnična podpora strankam servisirala vaše notranje kolo, vas bodo morda morali podrobno vprašati o simptomih, ki se pojavljajo. Nekatera vprašanja za odpravljanje težav, ki se lahko zastavijo, so:

• Kako dolgo se ta težava pojavlja?
• Se ta težava pojavi pri vsaki uporabi? Pri vsakem uporabniku?
• Če slišite hrup, ali prihaja iz sprednjega ali zadnjega dela? Kakšen hrup je to (udrihanje, brušenje, škripanje, žvrgolenje itd.)?
• Ali je bil stroj podmazan in vzdrževan v skladu s časovnim načrtom vzdrževanja?

Odgovori na ta in druga vprašanja bodo tehnikom omogočili, da pošljejo ustrezne nadomestne dele in storitev, ki je potrebna, da boste vi in vaše notranje kolo spet delovali!

VZDRŽEVANJE

Raven varnosti, ki jo zagotavlja zasnova notranjega kolesa, se lahko ohranja samo, če se oprema redno pregleduje glede poškodb in obrabe. Nedelujoče komponente je treba zamenjati ali pa opremo izključiti iz uporabe, dokler ni popravljena.

DNEVNO

• Po vsaki uporabi obrišite notranje kolo, da odstranite znoj in vlago. Uporabite milo in vodo ali razredčeno neabrazivno gospodinjsko čistilo. Sperite, da odstranite ostanke detergenta, in nato posušite.
• Pred vsakim treningom preglejte, ali so komponente ohlapne, kot so pedala ali ročice, preden začnete z naslednjo uporabo. Privijte vse ohlapne dele.

TEDENSKO

• Preverite pravilno poravnavo vztrajnika. Po potrebi zategnite matice vztrajnika.
• Preverite, ali so ročice trdno pritrjene na spodnji nosilec.
• Preglejte vse dele, matice, vijake ali vijake glede nastavitev, zamenjav ali vzdrževanja.

MESEČNO

• Preglejte okvir in glavne komponente sestave glede rje ali korozije. Nagnite kolo ali ga postavite v obrnjen položaj, da poiščete območja, kjer se lahko razvije rja in korozija. Uporabite majhno žično krtačo za odstranjevanje nakopičene rje v majhnih razpokah, kot so izravnalne noge, hitro sprostitvene ročice in druge sestave vijakov.
• Preglejte vse obrabne dele glede nastavitev ali možne zamenjave delov. Posebno pozornost posvetite naslednjemu:
  1. Preglejte zavorno oblogo glede obrabe. Prekomerna obraba ali suhost kažeta, da je potrebna zamenjava.
  2. Preglejte blazinico sedeža glede obrabe. Razpoke, trganje ali prekomerno gibanje kažejo, da je potrebna zamenjava.
  3. Preglejte pedala glede zračnosti. Prekomerno gibanje pedal kaže, da je potrebna zamenjava.
• Preglejte jermen glede napetosti tako, da zavrtite ročico, da poganja vztrajnik naprej. To gibanje izvajajte v 1/4 obratov, da ocenite, ali je med ročico in vztrajnikom prosta igra.
• Sušenje ali dolgotrajna uporaba lahko povzročita, da se nastavitve višine in dosega za sedež in krmilo zategnejo. V tem primeru je treba drsno sestavo odstraniti iz okvirja in pred montažo nanesti tanek sloj lahke masti po drsni površini. Podobno nanesite nekaj lahke masti na vpenjalno sestavo, da zagotovite, da se ne zatakne. Pred ponovno montažo očistite odvečno mast.
