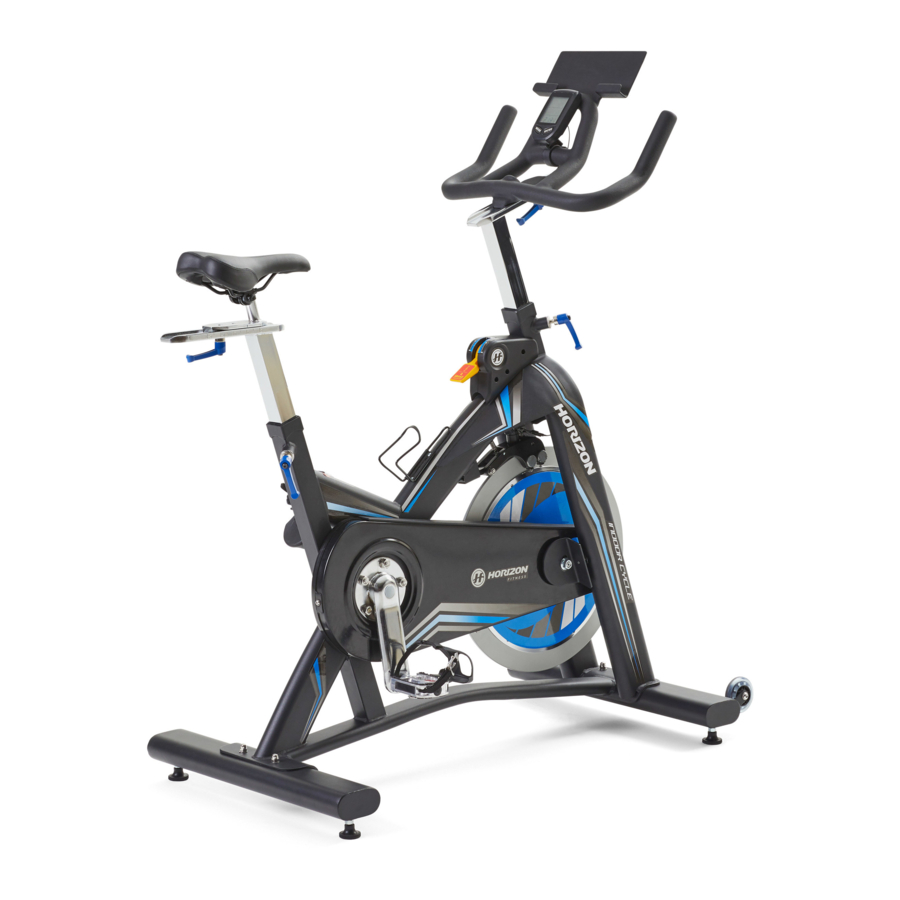

Horizon Fitness IC7.9 - Manual de utilizare pentru BICICLETĂ INDOOR

FUNCȚIONAREA UNITĂȚII

CUM SE MUTĂ APARATUL

Datorită greutății Bicicletei Indoor, se recomandă ca două persoane să o mute. În timp ce o persoană ridică partea din spate a bicicletei indoor, a doua persoană ține ferm ghidonul și înclină bicicleta indoor înainte până când rulează pe roți. Mutați cu grijă Bicicleta Indoor în locația dorită și apoi coborâți-o.
Dacă Bicicleta Indoor se clatină pe podea după ce a fost așezată, rotiți picioarele de nivelare de sub stabilizatorul din față sau din spate până când mișcarea de clătinare este eliminată.

AMPLASAREA UNITĂȚII

Așezați Bicicleta Indoor pe o suprafață plană. Ar trebui să existe 60 cm (2 picioare) de fiecare parte în jurul Bicicletei Indoor. Nu așezați bicicleta în nicio zonă care ar bloca orice orificiu de aerisire sau de aer. Bicicleta Indoor nu trebuie amplasată într-un garaj, terasă acoperită, lângă apă sau în aer liber.

Pentru a reduce riscul de rănire, utilizați precauție extremă în timpul deplasării bicicletei indoor. Nu încercați să o mutați pe suprafețe denivelate și se recomandă să existe un spațiu de siguranță de 50 cm (minimum) până la cel mai apropiat echipament.

CUM SE REGLAZĂ UNITATEA

Bicicleta Indoor poate fi reglată pentru confort maxim și eficiență a exercițiului. Instrucțiunile de mai jos descriu o abordare a reglării Bicicletei Indoor pentru a asigura confortul optim al utilizatorului și poziționarea ideală a corpului; puteți alege să reglați Bicicleta Indoor în mod diferit.

REGLAREA ȘEII

Înălțimea corectă a șeii ajută la asigurarea eficienței și confortului maxim al exercițiului, reducând în același timp riscul de rănire. Reglați înălțimea șeii pentru a vă asigura că este în poziția corectă, una care menține o ușoară îndoire a genunchiului în timp ce picioarele sunt în poziție extinsă.

REGLAREA GHIDONULUI

Poziția corectă pentru ghidon se bazează în principal pe confort. De obicei, ghidonul trebuie poziționat puțin mai sus decât șaua pentru cicliștii începători. Cicliștii avansați ar putea încerca diferite înălțimi pentru a obține aranjamentul cel mai potrivit pentru dvs.

PENTRU A REGLA ÎNĂLȚIMEA ȘEII

Rotiți maneta de reglare în sens invers acelor de ceasornic și reglați șaua într-o poziție confortabilă de pedalare. Rotiți maneta în sensul acelor de ceasornic pentru a bloca poziția șeii.

PENTRU A REGLA POZIȚIA ORIZONTALĂ A ȘEII

Rotiți maneta de reglare în sens invers acelor de ceasornic pentru a glisa șaua înainte sau înapoi după cum doriți. Rotiți maneta în sensul acelor de ceasornic pentru a bloca poziția șeii. Verificați funcționarea corectă a glisierei șeii.

PENTRU A REGLA ÎNĂLȚIMEA GHIDONULUI

Rotiți maneta de reglare în sens invers acelor de ceasornic pentru a regla înălțimea ghidonului. Ridicați sau coborâți ghidonul la înălțimea dorită. Rotiți maneta în sensul acelor de ceasornic pentru a bloca poziția ghidonului.

PENTRU A REGLA CURELELE PEDALELOR

Așezați fiecare gleznă a piciorului pe pedală și în clema pentru degete, astfel încât glezna piciorului să fie centrată deasupra axului pedalei (centrul pedalei). Rotiți un picior până la îndemâna brațelor și trageți în sus de cureaua clemei pentru degete. Repetați pentru celălalt picior. Țineți genunchii deasupra picioarelor în timp ce pedalați. Pentru a scoate piciorul din clema pentru degete, slăbiți cureaua și trageți afară.

CONTROLUL TENSIUNII ȘI FRÂNA DE URGENȚĂ

Nivelul preferat de dificultate la pedalare (rezistență) poate fi reglat în trepte prin utilizarea manetei de control al tensiunii. Pentru a crește rezistența, împingeți maneta de control al tensiunii în jos spre sol. Pentru a reduce rezistența, trageți de mâner în sus.

• Pentru a opri volantul în timpul pedalării, apăsați puternic pe maneta de control al tensiunii până când frâna freacă de volant.
• Volantul ar trebui să se oprească rapid complet.
• Asigurați-vă că pantofii sunt fixați în clema pentru degete.
• Aplicați sarcina maximă de rezistență atunci când bicicleta nu este utilizată pentru a preveni rănile din cauza deplasării componentelor angrenajului de antrenare.

Bicicleta Indoor nu are un volant cu mișcare liberă; pedalele vor continua să se miște împreună cu volantul până când volantul se oprește. Este necesară reducerea vitezei într-un mod controlat. Pentru a opri imediat volantul, apăsați puternic pe maneta de control al tensiunii. Pedalați întotdeauna într-un mod controlat și ajustați cadența dorită în funcție de propriile abilități. Apăsați maneta de control al tensiunii în jos = oprire de urgență.

Bicicleta Indoor folosește un volant fix care construiește impuls și va menține pedalele rotindu-se chiar și după ce utilizatorul se oprește din pedalat sau dacă picioarele utilizatorului alunecă. NU ÎNCERCAȚI SĂ SCOATEȚI PICIOARELE DE PE PEDALE SAU SĂ DEMONTAȚI APARATUL PÂNĂ CÂND PEDALELE ȘI VOLANTUL S-AU OPRIT COMPLET. Nerespectarea acestor instrucțiuni poate duce la pierderea controlului și la potențialul de rănire gravă.

ASSEMBLARE

Există mai multe zone în timpul procesului de asamblare cărora trebuie acordată o atenție specială. Este foarte important să urmați corect instrucțiunile de asamblare și să vă asigurați că toate piesele sunt strânse ferm. Dacă instrucțiunile de asamblare nu sunt respectate corect, bicicleta de interior ar putea avea piese care nu sunt strânse și vor părea slăbite și pot provoca zgomote iritante. Pentru a preveni deteriorarea bicicletei de interior, instrucțiunile de asamblare trebuie revizuite și trebuie luate măsuri corective.

Înainte de a continua, găsiți numărul de serie al bicicletei dvs. de interior, situat pe stabilizatorul frontal al bicicletei și notați-l pentru referințe viitoare.

» Consultați NUMĂRUL DE SERIE și NUMELE MODELULUI când sunați pentru service.
» Asigurați-vă că introduceți atât NUMĂRUL DE SERIE, cât și NUMELE MODELULUI pe cardul dvs. de garanție.

INFORMAȚII DESPRE MODEL

PIESE PRINCIPALE INCLUSE

• Cadru principal
• Stabilizator frontal
• Stabilizator spate
• Set ghidon
• Set stâlp ghidon
• Consolă
• Set pedală
• Set tijă de șa

AMBALAJ PIESE INCLUSE

• 1 Cutie cu piese
• 1 Manual de utilizare

DESPACHETARE

Datorită greutății bicicletei de interior, se recomandă ca două persoane să efectueze asamblarea. Așezați bicicleta de interior într-o zonă curățată și îndepărtați toate materialele de ambalare; nu aruncați materialele de ambalare până la finalizarea asamblării.

NOTĂ: În timpul fiecărei etape de asamblare, asigurați-vă că TOATE piulițele și șuruburile sunt la locul lor și parțial înfiletate înainte de a strânge complet orice șurub.

NOTĂ: O aplicare ușoară de vaselină poate ajuta la instalarea hardware-ului. Se recomandă orice vaselină, cum ar fi vaselina cu litiu pentru biciclete.

AVEȚI NEVOIE DE AJUTOR?
Dacă aveți întrebări sau dacă lipsesc piese, contactați dealerul local. Informațiile de contact pot fi găsite pe panoul din spate al acestui manual sau pe cardul de garanție.

PASUL 1

HARDWARE PENTRU PASUL 1:
NR.	DESCRIERE	CANTITATE
69	ȘURUB	4
71	PIULIȚĂ	4
72	ȘAIBĂ	4
78	CHEIE	1

1. Atașați STABILIZATORUL FRONTAL (66) și STABILIZATORUL SPATE (67) la cadru folosind 4 ȘURUBURI (69) și 4 ȘAIBE (72) și 4 PIULIȚE (71), și fixați ferm cu CHEIA (78).


PASUL 2

HARDWARE PENTRU PASUL 2:
NR.	DESCRIERE	CANTITATE
36	STÂLP GHIDON	1
39	TIJĂ DE ȘA	1
58L	PEDALA STÂNGĂ	1
58R	PEDALA DREAPTĂ	1
78	CHEIE	1

1. Înfiletați PEDALA STÂNGĂ (58L) care are "L" pe ax pe brațul stâng al bicicletei folosind CHEIA (78). Vă rugăm să rețineți că pedala "L" are filet pe stânga, care trebuie rotit în sens invers acelor de ceasornic pentru a strânge.
2. Înfiletați PEDALA DREAPTĂ (58R) care are "R" pe ax pe brațul drept al bicicletei folosind CHEIA (78). Vă rugăm să rețineți că pedala "R" are filet pe dreapta, care trebuie rotit în sensul acelor de ceasornic pentru a strânge.
3. Instalați STÂLPUL GHIDONULUI (36) în receptorul cadrului și fixați-l cu sistemul de eliberare rapidă.
4. Instalați TIJA DE ȘA (39) în receptorul cadrului și fixați-o cu sistemul de eliberare rapidă.

PASUL 3

HARDWARE PENTRU PASUL 3:
NR.	DESCRIERE	CANTITATE
3	SISTEM DE ELIBERARE RAPIDĂ	2
37	GHIDON	1
38	ȘAIBE	4
40	GLISIERĂ ȘA	1
41	ȘA	1

1. Instalați GHIDONUL (37) în receptorul stâlpului ghidonului folosind 2 ȘAIBE (38) și fixați cu SISTEMUL DE ELIBERARE RAPIDĂ (3).
2. Instalați ȘAUA (41) în receptorul GLISIEREI DE ȘA (40) și fixați cu cheia.
3. Atașați GLISIERA DE ȘA (40) la TIJA DE ȘA (39) folosind 2 ȘAIBE (38) și fixați cu SISTEMUL DE ELIBERARE RAPIDĂ (3).

PASUL 4

HARDWARE PENTRU PASUL 4:
NR.	DESCRIERE	CANTITATE
84	CONSOLĂ	1
85	CLEMĂ DE MONTARE	1

1. Fixați CONSOLA (84) cu CLEMA DE MONTARE (85) din spate.


PASUL 5

1. Atașați cu grijă CABUL CONSOLEI SUPERIOARE (A) la CABUL CONSOLEI INFERIOARE (B) preasamblat pe ghidon.
2. Atașați cu grijă CABUL STÂLPULUI (C) la CABUL CADRULUI (D) preasamblat în cadru.
3. Reglați consola la unghiul de vizualizare preferat.
   NOTĂ: Verificați dacă nu există cabluri libere care ar putea intra în contact cu volanta odată ce cablajul este asamblat. Ascundeți orice cablu liber.
4. Felicitări, ați asamblat cu succes bicicleta de interior.

OPERAREA CONSOLEI

AFIȘAJ CONSOLĂ

AFIȘAJ MONITOR MONITOR:
În modul de exercițiu, ferestrele LCD vor afișa RPM, KCAL și ODO.
Puteți apăsa tasta stângă pentru a schimba afișajul între TIME/SPEED/CLOCK/DISTANCE

TASTA STÂNGA & DREAPTA:

1. Apăsați orice tastă pentru a activa consola din modul de economisire a energiei.
2. În timpul modului de exercițiu, apăsați stânga pentru a schimba afișajul între TIME/SPEED/CLOCK/DISTANCE.

SETAREA CEASULUI

Apăsați tasta din stânga până când se afișează CLOCK, apăsați tasta din dreapta timp de 3 secunde pentru a intra în modul de setare pentru a regla setarea ceasului. Schimbați valoarea apăsând tasta din dreapta și confirmați apăsând tasta din stânga, consola va salva automat valoarea dată după 5 secunde.

SETAREA ANTRENAMENTULUI PERSONAL

Apăsați tasta din stânga până când se afișează SPEED, apăsați tasta din dreapta timp de 3 secunde pentru a regla setarea datelor personale. (greutatea utilizatorului; gen stânga feminin/dreapta masculin; timp etc.) Pentru a schimba între standard și metric, apăsați butonul din dreapta când lb sau kg clipește. Aceasta va schimba și setarea milei și a km.
Notă: când bateriile sunt înlocuite, consola va reveni la unitățile standard.
RPM măsoară RPM-ul piciorului utilizatorului, cunoscut și sub numele de cadență.
Schimbați valoarea apăsând tasta din dreapta și confirmați apăsând tasta din stânga, consola va salva automat valoarea dată după 5 secunde.

ECONOMISIREA ENERGIEI

Pentru a minimiza consumul de energie, aparatul dvs. va intra automat în modul de economisire a energiei atunci când nu este utilizat și ar putea fi trezit rapid prin atingerea unui buton.

ÎNTREBĂRI FRECVENTE DESPRE PRODUS

SUNETELE PE CARE LE PRODUCE APARATUL MEU SUNT NORMALE?

Bicicletele noastre de interior sunt printre cele mai silențioase disponibile, deoarece utilizează transmisii cu curea și rezistență de frânare în consolă. Folosim rulmenți și lanțuri/curele de cea mai bună calitate pentru a minimiza zgomotul. Cu toate acestea, deoarece sistemul de rezistență în sine este atât de silențios, ocazional veți auzi alte zgomote mecanice ușoare. Spre deosebire de tehnologiile mai vechi, mai zgomotoase, nu există ventilatoare, curele de frecare sau zgomote de alternator care să mascheze aceste sunete pe bicicletele noastre de interior. Aceste zgomote mecanice, care pot fi sau nu intermitente, sunt normale și sunt cauzate de transferul unor cantități semnificative de energie către un volant care se rotește rapid. Toți rulmenții, lanțurile/curelele și alte părți rotative vor genera un anumit zgomot care se va transmite prin carcasă și cadru. De asemenea, este normal ca aceste sunete să se schimbe ușor în timpul unui antrenament și în timp din cauza dilatării termice a pieselor.

DE CE BICICLETA DE INTERIOR PE CARE AM PRIMIT-O ESTE MAI ZGOMOTOASĂ DECÂT CEA DIN MAGAZIN?
Toate produsele de fitness par mai silențioase într-o sală de expoziție mare a unui magazin, deoarece, în general, există mai mult zgomot de fond decât în ​​casa dumneavoastră. De asemenea, va exista mai puțină reverberare pe o podea de beton mochetată decât pe o podea cu strat de lemn. Uneori, o saltea grea de cauciuc va ajuta la reducerea reverberării prin podea. Dacă un produs de fitness este așezat aproape de un perete, va exista mai mult zgomot reflectat.

CÂT VA DURA CUREAUA

Modelarea computerizată pe care am efectuat-o a indicat practic mii de ore fără întreținere. Nu ar trebui să fie nevoie să înlocuiți cureaua atâta timp cât aveți bicicleta de interior.

POT MUTA UȘOR BICICLETA DE INTERIOR ODATĂ CE ESTE ASAMBLATĂ?
Bicicleta dumneavoastră de interior are o pereche de roți de transport încorporate în tubul stabilizator frontal. Vă rugăm să urmați secțiunea de mutare a bicicletei de interior pentru a vă transporta bicicleta de interior. Este important să vă plasați bicicleta de interior într-o cameră confortabilă și primitoare. Bicicleta dumneavoastră de interior este proiectată pentru a utiliza un spațiu minim pe podea. Mulți oameni își vor plasa bicicletele de interior cu fața la televizor sau la o fereastră panoramică. Dacă este posibil, evitați să vă puneți bicicleta de interior într-un subsol nefinisat. Pentru a face din exerciții o activitate zilnică de dorit pentru dumneavoastră, bicicleta de interior ar trebui să fie într-un cadru confortabil.

DEPANARE

Aparatul scoate un zgomot ascuțit sau ciripit

Verificați următoarele:

• Bicicleta de interior este pe o suprafață plană.
• Slăbiți toate șuruburile atașate în timpul procesului de asamblare, ungeți filetele și strângeți-le din nou.

Dacă acest lucru nu remediază problema, puteți
CONTACTAȚI ASISTENȚA TEHNICĂ PENTRU CLIENȚI LA NUMĂRUL DE PE CARDUL DE INFORMAȚII.

Următoarele informații pot fi solicitate de la dumneavoastră când sunați. Vă rugăm să aveți aceste articole disponibile:

• Numele modelului
• Număr de serie
• Dovada achiziției (chitanță sau extras de card de credit)

Puteți găsi mai multe sugestii de depanare în secțiunea de asistență pentru clienți de pe site-ul nostru web. Contactați asistența pentru clienți utilizând informațiile de contact de pe CARDUL DE INFORMAȚII.

Pentru ca asistența tehnică pentru clienți să vă poată repara bicicleta de interior, ar putea fi necesar să pună întrebări detaliate despre simptomele care apar. Unele întrebări de depanare care pot fi puse sunt:

• De cât timp apare această problemă?
• Apare această problemă la fiecare utilizare? Cu fiecare utilizator?
• Dacă auziți un zgomot, vine din față sau din spate? Ce fel de zgomot este (bubuit, șlefuire, scârțâit, ciripit etc.)?
• Mașina a fost lubrifiată și întreținută conform programului de întreținere?

Răspunsul la aceste și alte întrebări va oferi tehnicienilor posibilitatea de a trimite piese de schimb adecvate și serviciile necesare pentru a vă repune pe dumneavoastră și bicicleta dumneavoastră de interior în funcțiune!

ÎNTREȚINERE

Nivelul de siguranță oferit de designul bicicletei de interior poate fi menținut numai atunci când echipamentul este examinat în mod regulat pentru daune și uzură. Componentele nefuncționale trebuie înlocuite sau echipamentul trebuie scos din uz până când este reparat.

ZILNIC

• Ștergeți bicicleta de interior după fiecare utilizare pentru a îndepărta transpirația și umezeala. Utilizați apă și săpun sau o soluție diluată de curățare menajeră neabrazivă. Clătiți pentru a îndepărta reziduurile de detergent și apoi uscați.
• Înainte de fiecare sesiune, inspectați componentele slăbite, cum ar fi pedalele sau manivelele, înainte de a începe următoarea utilizare. Strângeți orice piese slăbite.

SĂPTĂMÂNAL

• Verificați alinierea corectă a volantului. Strângeți piulițele volantului după cum este necesar.
• Verificați dacă brațele manivelei sunt strânse la suportul inferior.
• Inspectați toate piesele, piulițele, șuruburile sau șuruburile pentru ajustări, înlocuiri sau întreținere.

LUNAR

• Inspectați cadrul și componentele principale ale ansamblului pentru rugină sau coroziune. Înclinați bicicleta sau așezați-o într-o poziție cu capul în jos pentru a localiza zonele în care se pot dezvolta rugină și coroziune. Utilizați o perie mică de sârmă pentru a îndepărta acumularea de rugină în crevase mici, cum ar fi picioarele de nivelare, manetele de eliberare rapidă și alte ansambluri de șuruburi.
• Inspectați toate articolele de uzură pentru ajustări sau posibile înlocuiri de piese. Acordați o atenție deosebită următoarelor:
  1. Inspectați plăcuța de frână pentru uzură. Uzura excesivă sau uscăciunea indică faptul că este necesară înlocuirea.
  2. Inspectați plăcuța scaunului pentru uzură. Ruperea, fisurile sau mișcarea excesivă indică faptul că este necesară înlocuirea.
  3. Inspectați pedalele pentru joc. Mișcarea excesivă a pedalelor indică faptul că este necesară înlocuirea.
• Inspectați cureaua pentru tensionare rotind manivela pentru a acționa volantul înainte. Faceți această mișcare în sferturi de tură pentru a evalua dacă există joc liber între manivelă și volant.
• Uscarea sau utilizarea prelungită pot face ca reglajele pe înălțime și pe rază de acțiune pentru scaun și ghidon să devină strânse. Dacă acesta este cazul, ansamblul glisant trebuie îndepărtat de pe cadru și trebuie aplicată o pată de unsoare ușoară pe suprafața glisantă înainte de asamblare. În mod similar, aplicați puțină unsoare ușoară pe ansamblul de prindere pentru a vă asigura că nu se blochează. Curățați excesul de unsoare înainte de reasamblare.
