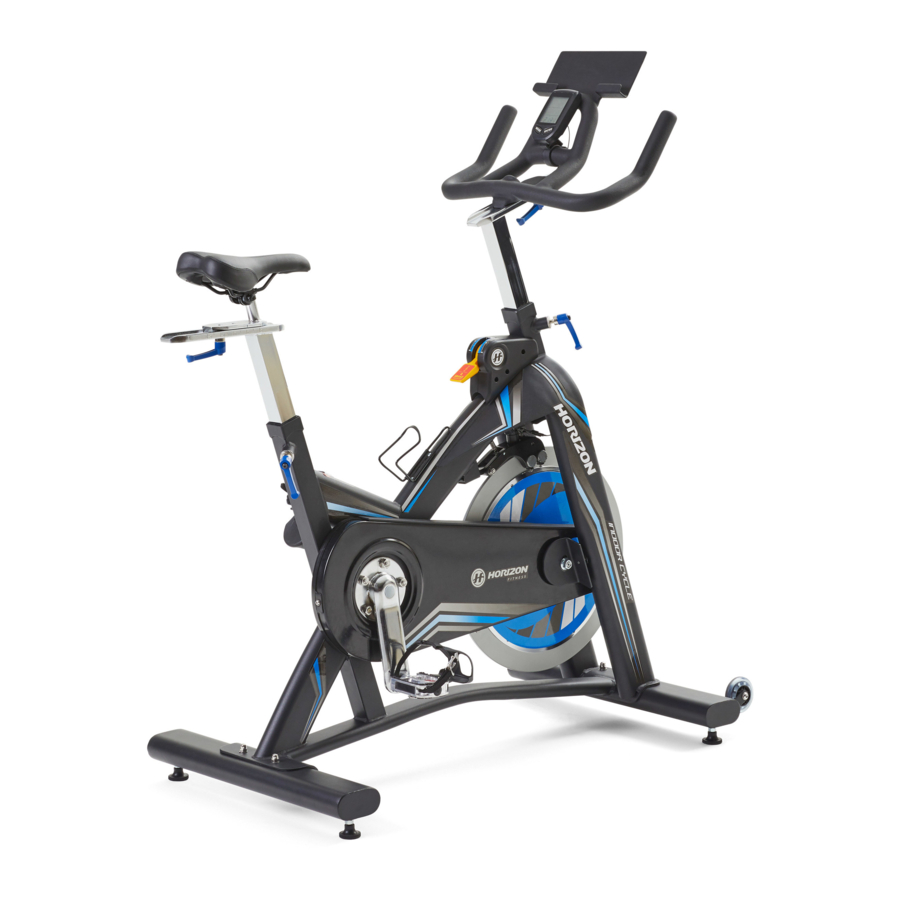

Horizon Fitness IC7.9 - Beltéri kerékpár használati útmutató

A készülék működése

A készülék mozgatása

A beltéri kerékpár súlya miatt ajánlott két személynek mozgatnia. Amíg az egyik személy megemeli a beltéri kerékpár hátulját, a másik személy szilárdan fogja a kormányt, és döntse előre a beltéri kerékpárt, amíg az a kerekeken gurul. Óvatosan mozgassa a beltéri kerékpárt a kívánt helyre, majd engedje le.
Ha a beltéri kerékpár a padlón himbálódzik a letétel után, forgassa el a szintező lábakat az első vagy a hátsó stabilizátor alatt, amíg a himbálózó mozgás megszűnik.

A készülék elhelyezése

Helyezze a beltéri kerékpárt vízszintes felületre. A beltéri kerékpár mindkét oldalán 60 cm-nek kell lennie. Ne helyezze a kerékpárt olyan területre, amely eltakarja a szellőzőnyílásokat. A beltéri kerékpárt nem szabad garázsban, fedett teraszon, víz közelében vagy a szabadban elhelyezni.

A sérülésveszély csökkentése érdekében legyen rendkívül óvatos a beltéri kerékpár mozgatásakor. Ne kísérelje meg egyenetlen felületeken mozgatni, és ügyeljen arra, hogy a legközelebbi berendezéshez képest legalább 50 cm biztonsági távolság ajánlott.

A készülék beállítása

A beltéri kerékpár a maximális kényelem és a hatékony testmozgás érdekében állítható. Az alábbi utasítások egy olyan megközelítést írnak le, amelynek segítségével beállíthatja a beltéri kerékpárt az optimális felhasználói kényelem és az ideális testhelyzet biztosítása érdekében; választhatja a beltéri kerékpárt másképp is.

NYEREG BEÁLLÍTÁSA

A megfelelő nyeregmagasság segít biztosítani a maximális edzéshatékonyságot és kényelmet, miközben csökkenti a sérülésveszélyt. Állítsa be a nyeregmagasságot úgy, hogy az megfelelő helyzetben legyen, olyanban, amely enyhe hajlítást tart a térdében, miközben a lábai nyújtott helyzetben vannak.

KORMÁNY BEÁLLÍTÁSA

A kormány megfelelő helyzete elsősorban a kényelmen alapul. Általában a kormányt valamivel magasabbra kell állítani, mint a nyerget a kezdő kerékpárosok számára. Haladó kerékpárosok kipróbálhatnak különböző magasságokat, hogy megtalálják a legmegfelelőbb beállítást az Ön számára.

A nyeregmagasság beállítása

Forgassa el az állító kart az óramutató járásával ellentétes irányba, és állítsa be a nyerget egy kényelmes pedálozási helyzetbe. Forgassa el a kart az óramutató járásával megegyező irányba a nyereg helyzetének rögzítéséhez.

A nyereg vízszintes helyzetének beállítása

Forgassa el az állító kart az óramutató járásával ellentétes irányba, hogy a nyerget előre vagy hátra csúsztassa a kívánt módon. Forgassa el a kart az óramutató járásával megegyező irányba a nyereg helyzetének rögzítéséhez. Ellenőrizze a nyeregcsúszka megfelelő működését.

A kormány magasságának beállítása

Forgassa el az állító kart az óramutató járásával ellentétes irányba a kormány magasságának beállításához. Emelje fel vagy engedje le a kormányt a kívánt magasságra. Forgassa el a kart az óramutató járásával megegyező irányba a kormány helyzetének rögzítéséhez.

A pedálszíjak beállítása

Helyezze a lábát a pedálra és a lábfej rögzítőjébe úgy, hogy a lábfej a pedál tengelye (a pedál közepe) fölé kerüljön. Forgassa el az egyik lábát a karok eléréséhez, és húzza fel a lábfej rögzítő szíját. Ismételje meg a másik lábfej esetében is. Tartsa a térdét a lábai fölött pedálozás közben. A láb eltávolításához a lábfej rögzítőjéből lazítsa meg a szíjat, és húzza ki a lábát.

Feszítésszabályozás és vészfék

A pedálozás kívánt nehézségi szintje (ellenállás) a feszítésszabályozó kar használatával fokozatosan szabályozható. Az ellenállás növeléséhez nyomja lefelé a feszítésszabályozó kart a talaj felé. Az ellenállás csökkentéséhez húzza felfelé a kart.

• A lendkerék leállításához pedálozás közben nyomja le erősen a feszítésszabályozó kart, amíg a fék a lendkerékhez nem ér.
• A lendkeréknek gyorsan teljesen le kell állnia.
• Győződjön meg róla, hogy a cipője rögzítve van a lábfej rögzítőjében.
• Használaton kívül helyezzen teljes ellenállást a kerékpárra, hogy elkerülje a mozgó hajtómű alkatrészei által okozott sérüléseket.

A beltéri kerékpárnak nincs szabadon mozgó lendkereke; a pedálok a lendkerékkel együtt mozognak tovább, amíg a lendkerék meg nem áll. Szükséges a sebesség szabályozott csökkentése. A lendkerék azonnali leállításához nyomja le erősen a feszítésszabályozó kart. Mindig szabályozott módon pedálozzon, és a kívánt ütemet a saját képességeinek megfelelően állítsa be. A feszítésszabályozó kar lenyomása = vészleállítás.

A beltéri kerékpár rögzített lendkereket használ, amely lendületet épít fel, és a pedálokat akkor is forgatja, ha a felhasználó abbahagyja a pedálozást, vagy ha a felhasználó lába lecsúszik. NE KÍSÉRELJE MEG ELTÁVOLÍTANI A LÁBÁT A PEDÁLOKRÓL, VAGY LESZÁLLNI A GÉPRŐL, AMÍG A PEDÁLOK ÉS A LENDKERÉK IS TELJESEN MEG NEM ÁLLTAK. Ezen utasítások be nem tartása a kontroll elvesztéséhez és súlyos sérüléshez vezethet.

ÖSSZESZERELÉS

Az összeszerelési folyamat során több olyan terület van, amelyre különös figyelmet kell fordítani. Nagyon fontos, hogy helyesen kövesse az összeszerelési utasításokat, és megbizonyosodjon arról, hogy minden alkatrész szilárdan meg van húzva. Ha az összeszerelési utasításokat nem követik helyesen, a szobakerékpár egyes alkatrészei nem lesznek meghúzva, lazának tűnnek, és zavaró zajokat okozhatnak. A szobakerékpár károsodásának elkerülése érdekében az összeszerelési utasításokat át kell tekinteni, és korrekciós intézkedéseket kell tenni.

Mielőtt folytatná, keresse meg a szobakerékpárja sorozatszámát, amely a kerékpár elülső stabilizátorán található, és írja le későbbi használatra.

» Szervizigény esetén hivatkozzon a SOROZATSZÁMRA és a MODELLNÉVRE.
» Ügyeljen arra, hogy a jótállási kártyán mind a SOROZATSZÁMOT, mind a MODELLNEVET adja meg.

MODELL INFORMÁCIÓK

A FŐBB ALKATRÉSZEK

• Fő váz
• Első stabilizátor
• Hátsó stabilizátor
• Kormányrúd készlet
• Kormányrúd oszlop készlet
• Konzol
• Pedál készlet
• Üléstartó készlet

A CSOMAGOLÁS TARTALMA

• 1 alkatrész doboz
• 1 Felhasználói kézikönyv

KICSOMAGOLÁS

A szobakerékpár súlya miatt javasolt, hogy az összeszerelést két személy végezze. Helyezze a szobakerékpárt egy szabad területre, és távolítson el minden csomagolóanyagot; ne dobja ki a csomagolóanyagokat az összeszerelés befejezéséig.

MEGJEGYZÉS: Az összeszerelés minden lépésénél győződjön meg arról, hogy MINDEN anya és csavar a helyén van, és részben be van csavarva, mielőtt BÁRMELYIK csavart teljesen meghúzná.

MEGJEGYZÉS: A hardver beszerelését megkönnyítheti egy kevés zsír használata. Bármilyen zsír, például lítium kerékpárzsír ajánlott.

SZÜKSÉGE VAN SEGÍTSÉGRE?
Ha kérdései vannak, vagy hiányzó alkatrészeket talál, forduljon a helyi forgalmazóhoz. Az elérhetőségi adatok a kézikönyv hátoldalán vagy a jótállási kártyán találhatók.

1. LÉPÉS

A 1. LÉPÉSHEZ SZÜKSÉGES HARDVER:
SZ.	LEÍRÁS	MENNY.
69	CSAVAR	4
71	ANYA	4
72	ALÁTÉT	4
78	VILLÁSKULCS	1

1. Rögzítse az ELSŐ STABILIZÁTORT (66) és a HÁTSÓ STABILIZÁTORT (67) a vázhoz 4 CSAVARRAL (69), 4 ALÁTÉTTEL (72) és 4 ANYÁVAL (71), és rögzítse szilárdan a VILLÁSKULCCSAL (78).


2. LÉPÉS

A 2. LÉPÉSHEZ SZÜKSÉGES HARDVER:
SZ.	LEÍRÁS	MENNY.
36	KORMÁNYRÚD OSZLOP	1
39	ÜLÉSTARTÓ	1
58L	BAL PEDÁL	1
58R	JOBB PEDÁL	1
78	VILLÁSKULCS	1

1. Csavarja be a BAL PEDÁLT (58L), amelyen a "L" betű található az orsón, a kerékpár bal oldali karjába a VILLÁSKULCS (78) segítségével. Kérjük, vegye figyelembe, hogy az "L" pedál balmenetes, amelyet az óramutató járásával ellentétes irányba kell forgatni a meghúzáshoz.
2. Csavarja be a JOBB PEDÁLT (58R), amelyen a "R" betű található az orsón, a kerékpár jobb oldali karjába a VILLÁSKULCS (78) segítségével. Kérjük, vegye figyelembe, hogy az "R" pedál jobbmenetes, amelyet az óramutató járásával megegyező irányba kell forgatni a meghúzáshoz.
3. Szerelje be a KORMÁNYRÚD OSZLOPOT (36) a váz fogadó részébe, és rögzítse a gyors kioldóval.
4. Szerelje be az ÜLÉSTARTÓT (39) a váz fogadó részébe, és rögzítse a gyors kioldóval.

3. LÉPÉS

A 3. LÉPÉSHEZ SZÜKSÉGES HARDVER:
SZ.	LEÍRÁS	MENNY.
3	GYORS KIOLDÓ	2
37	KORMÁNYRÚD	1
38	ALÁTÉTEK	4
40	ÜLÉSCSÚSZKA	1
41	NYEREG	1

1. Szerelje be a KORMÁNYRÚDOT (37) a kormányrúd oszlop fogadó részébe 2 ALÁTÉT (38) segítségével, és rögzítse a GYORS KIOLDÓVAL (3).
2. Szerelje be a NYERGET (41) az ÜLÉSCSÚSZKA (40) fogadó részébe, és rögzítse a villáskulccsal.
3. Rögzítse az ÜLÉSCSÚSZKÁT (40) az ÜLÉSTARTÓHOZ (39) 2 ALÁTÉT (38) segítségével, és rögzítse a GYORS KIOLDÓVAL (3).

4. LÉPÉS

A 4. LÉPÉSHEZ SZÜKSÉGES HARDVER:
SZ.	LEÍRÁS	MENNY.
84	KONZOL	1
85	RÖGZÍTŐBILINCS	1

1. Rögzítse a KONZOLT (84) a RÖGZÍTŐBILINCCSEL (85) hátulról.


5. LÉPÉS

1. Óvatosan csatlakoztassa a FELSŐ KONZOL KÁBELT (A) a ALSÓ KONZOL KÁBELHEZ (B), amely előre össze van szerelve a kormányrúdhoz.
2. Óvatosan csatlakoztassa az OSZLOP KÁBELT (C) a vázban előre összeszerelt VÁZ KÁBELHEZ (D).
3. Állítsa be a konzolt a kívánt betekintési szögbe.
   MEGJEGYZÉS: Ellenőrizze, hogy nincs-e laza kábel, amely érintkezhet a lendkerékkel, miután a kábelköteget összeszerelte. Bújtassa el a laza kábeleket.
4. Gratulálunk, sikeresen összeszerelte a szobakerékpárt.

A KONZOL HASZNÁLATA

KONZOL KIJELZŐ

MONITOR MONITOR KIJELZŐ:
Edzési módban az LCD-ablakok a fordulatszámot, a KCAL-t és az ODO-t mutatják.
A bal oldali gomb megnyomásával válthat a TIME/SPEED/CLOCK/DISTANCE (IDŐ/SEBESSÉG/ÓRA/TÁVOLSÁG) kijelzések között

BAL ÉS JOBB GOMB:

1. Nyomjon meg bármelyik gombot a konzol felébresztéséhez energiatakarékos módból.
2. Edzési módban a bal oldali gomb megnyomásával válthat a TIME/SPEED/CLOCK/DISTANCE (IDŐ/SEBESSÉG/ÓRA/TÁVOLSÁG) kijelzések között.

ÓRA BEÁLLÍTÁSA

Nyomja meg a bal oldali gombot, amíg a CLOCK (ÓRA) meg nem jelenik, majd nyomja meg a jobb oldali gombot 3 másodpercig a beállítási módba lépéshez az óra beállításához. A jobb oldali gomb megnyomásával módosítsa az értéket, és a bal oldali gomb megnyomásával erősítse meg, a konzol 5 másodperc elteltével automatikusan menti a megadott értéket.

SZEMÉLYES EDZÉS BEÁLLÍTÁSA

Nyomja meg a bal oldali gombot, amíg a SPEED (SEBESSÉG) meg nem jelenik, majd nyomja meg a jobb oldali gombot 3 másodpercig a személyes adatok beállításához. (felhasználói súly; nem bal nő/jobb férfi; idő stb.) A standard és a metrikus értékek közötti váltáshoz nyomja meg a jobb oldali gombot, amikor az lb vagy a kg villog. Ez a mérföld és a km beállítását is megváltoztatja.
Megjegyzés: az elemek cseréjekor a konzol alapértelmezés szerint a standard mértékegységekre áll vissza.
A fordulatszám a felhasználó lábának fordulatszámát méri, más néven a pedálfordulatot.
A jobb oldali gomb megnyomásával módosítsa az értéket, és a bal oldali gomb megnyomásával erősítse meg, a konzol 5 másodperc elteltével automatikusan menti a megadott értéket.

ENERGIA TAKARÉKOS

Az energiafogyasztás minimalizálása érdekében a gép automatikusan energiatakarékos módba lép, ha nincs használatban, és egy gombnyomással gyorsan felébreszthető.

GYAKORI KÉRDÉSEK A TERMÉKKEL KAPCSOLATBAN

NORMÁLIS, HA A KÉSZÜLÉKEM HANGOKAT AD KI?

Beltéri kerékpárjaink a legcsendesebbek közé tartoznak, mivel ékszíjhajtást és konzolos fékellenállást használnak. A zaj minimalizálása érdekében a legjobb minőségű csapágyakat és láncokat/szíjakat használjuk. Mivel azonban maga az ellenállási rendszer ilyen csendes, időnként más enyhe mechanikai zajokat is hallhat. A régebbi, hangosabb technológiákkal ellentétben a beltéri kerékpárjainkon nincsenek ventilátorok, súrlódó szíjak vagy generátorzajok, amelyek elfedhetnék ezeket a hangokat. Ezek a mechanikai zajok, amelyek időszakosak lehetnek, normálisak, és a jelentős mennyiségű energia gyorsan forgó lendkerékre történő átvitele okozza őket. Minden csapágy, lánc/szíj és más forgó alkatrész valamennyi zajt generál, amely a burkolaton és a vázon keresztül terjed. Az is normális, hogy ezek a hangok edzés közben és idővel enyhén megváltoznak az alkatrészek hőtágulása miatt.

MIÉRT HANGOSABB A SZÁLLÍTOTT Beltéri kerékpár, MINT AZ ÜZLETBEN LÉVŐ?
Minden fitnesztermék csendesebbnek tűnik egy nagy üzlet bemutatótermében, mert általában több háttérzaj van, mint otthonában. Ezenkívül a szőnyeggel borított betonpadlón kevesebb a visszhang, mint egy fa burkolatú padlón. Néha egy vastag gumiszőnyeg segíthet csökkenteni a visszhangot a padlón keresztül. Ha egy fitneszterméket egy fal közelébe helyeznek, több lesz a visszavert zaj.

MEDDIG BÍRJA A SZÍJ?

A számítógépes modellezésünk gyakorlatilag több ezer karbantartásmentes órát jelzett előre. Nem kell kicserélnie a szíjat, amíg megvan a beltéri kerékpár.

KÖNNYEN MOZGATHATOM A Beltéri kerékpárt, HA MÁR ÖSSZESZERELTÉK?
Az Ön beltéri kerékpárja egy pár szállítókereket tartalmaz, amelyek az első stabilizáló csőbe vannak beépítve. Kérjük, kövesse a beltéri kerékpár mozgatása című részt a beltéri kerékpár szállításához. Fontos, hogy a beltéri kerékpárt egy kényelmes és hívogató helyiségbe helyezze. A beltéri kerékpárt úgy tervezték, hogy minimális alapterületet foglaljon el. Sokan a TV-vel vagy egy képernyős ablakkal szemben helyezik el beltéri kerékpárjaikat. Ha egyáltalán lehetséges, kerülje a beltéri kerékpár elhelyezését egy befejezetlen alagsorban. Ahhoz, hogy a testmozgás egy kívánatos napi tevékenység legyen az Ön számára, a beltéri kerékpárnak kényelmes környezetben kell lennie.

HIBAELHÁRÍTÁS

A készülék nyikorgó vagy csiripelő hangot ad

Ellenőrizze a következőket:

• A beltéri kerékpár vízszintes felületen van.
• Lazítsa meg az összeszerelés során rögzített összes csavart, zsírozza meg a meneteket, és húzza meg újra.

Ha ez nem orvosolja a problémát, akkor
LÉPJEN KAPCSOLATBA A VEVŐSZOLGÁLATTAL AZ INFORMÁCIÓS KÁRTYÁN SZEREPLŐ SZÁMON.

A következő információkat kérhetik Öntől, amikor hívja. Kérjük, tartsa ezeket az elemeket kéznél:

• Modellnév
• Sorozatszám
• Vásárlást igazoló dokumentum (nyugta vagy hitelkártya-kivonat)

További hibaelhárítási javaslatokat találhat weboldalunk ügyfélszolgálati részén. Lépjen kapcsolatba az ügyfélszolgálattal az INFORMÁCIÓS KÁRTYÁN található elérhetőségi adatokon keresztül.

Ahhoz, hogy a Vevőszolgálat megjavíthassa a beltéri kerékpárját, részletes kérdéseket kell feltennie a felmerülő tünetekkel kapcsolatban. Néhány hibaelhárítási kérdés, amelyet feltehetnek:

• Mióta áll fenn ez a probléma?
• Ez a probléma minden használatnál előfordul? Minden felhasználónál?
• Ha zajt hall, az elölről vagy hátulról jön? Milyen zaj ez (dübörgő, daráló, nyikorgó, csiripelő stb.)?
• A gépet a karbantartási ütemterv szerint kenték és karbantartották?

Ezeknek és más kérdéseknek a megválaszolásával a technikusok el tudják küldeni a megfelelő cserealkatrészeket és azt a szolgáltatást, amely szükséges ahhoz, hogy Ön és beltéri kerékpárja újra működjön!

KARBANTARTÁS

A beltéri kerékpár kialakítása által biztosított biztonsági szint csak akkor tartható fenn, ha a berendezést rendszeresen ellenőrzik, hogy nincs-e rajta sérülés vagy kopás. A működésképtelen alkatrészeket ki kell cserélni, vagy a berendezést használaton kívül kell helyezni a javításig.

NAPI

• Minden használat után törölje le a beltéri kerékpárt, hogy eltávolítsa az izzadságot és a nedvességet. Használjon szappant és vizet, vagy hígított, nem karcoló háztartási tisztítószert. Öblítse le a mosószer maradványainak eltávolításához, majd szárítsa meg.
• Minden edzés előtt ellenőrizze, hogy nincsenek-e meglazult alkatrészek, például pedálok vagy hajtókarok, mielőtt elkezdené a következő használatot. Húzza meg a meglazult alkatrészeket.

HETI

• Ellenőrizze a lendkerék megfelelő beállítását. Szükség szerint húzza meg a lendkerék anyáit.
• Ellenőrizze, hogy a hajtókarok szorosan vannak-e rögzítve a középtengelyhez.
• Vizsgáljon meg minden alkatrészt, anyát, csavart vagy csavart a beállítások, cserék vagy karbantartás szempontjából.

HAVI

• Vizsgálja meg a vázat és a fő szerelési alkatrészeket, hogy nincs-e rajtuk rozsda vagy korrózió. Döntse meg a kerékpárt, vagy helyezze fejjel lefelé, hogy megtalálja azokat a területeket, ahol rozsda és korrózió alakulhat ki. Használjon egy kis drótkefét a rozsda eltávolításához a kis hasadékokban, például a szintező lábakban, a gyors kioldó karokban és más csavarszerelvényekben.
• Vizsgáljon meg minden kopó alkatrészt a beállítások vagy a lehetséges alkatrészcserék szempontjából. Különös figyelmet fordítson a következőkre:
  1. Ellenőrizze a fékbetét kopását. A túlzott kopás vagy szárazság csere szükségességét jelzi.
  2. Ellenőrizze az ülőpárna kopását. A szakadások, repedések vagy túlzott mozgás csere szükségességét jelzi.
  3. Ellenőrizze a pedálok játékát. A pedálok túlzott mozgása csere szükségességét jelzi.
• Ellenőrizze a szíj feszességét úgy, hogy elforgatja a hajtókart a lendkerék előrehajtásához. Végezze el ezt a mozgást 1/4 fordulatonként, hogy felmérje, van-e szabad játék a hajtókar és a lendkerék között.
• A szárazság vagy a hosszan tartó használat miatt az ülés és a kormány magasság- és távolságbeállításai megfeszülhetnek. Ebben az esetben a csúszószerelvényt el kell távolítani a vázról, és a szerelés előtt egy vékony réteg könnyű zsírt kell felvinni a csúszófelületre. Hasonlóképpen, kenjen fel egy kevés könnyű zsírt a rögzítő szerelvényre, hogy az ne szoruljon meg. Szerelés előtt tisztítsa le a felesleges zsírt.

Kézikönyv letöltése

Itt letöltheti a kézikönyv teljes pdf verzióját, amely további biztonsági utasításokat, garanciális információkat, FCC szabályokat stb. tartalmazhat.
