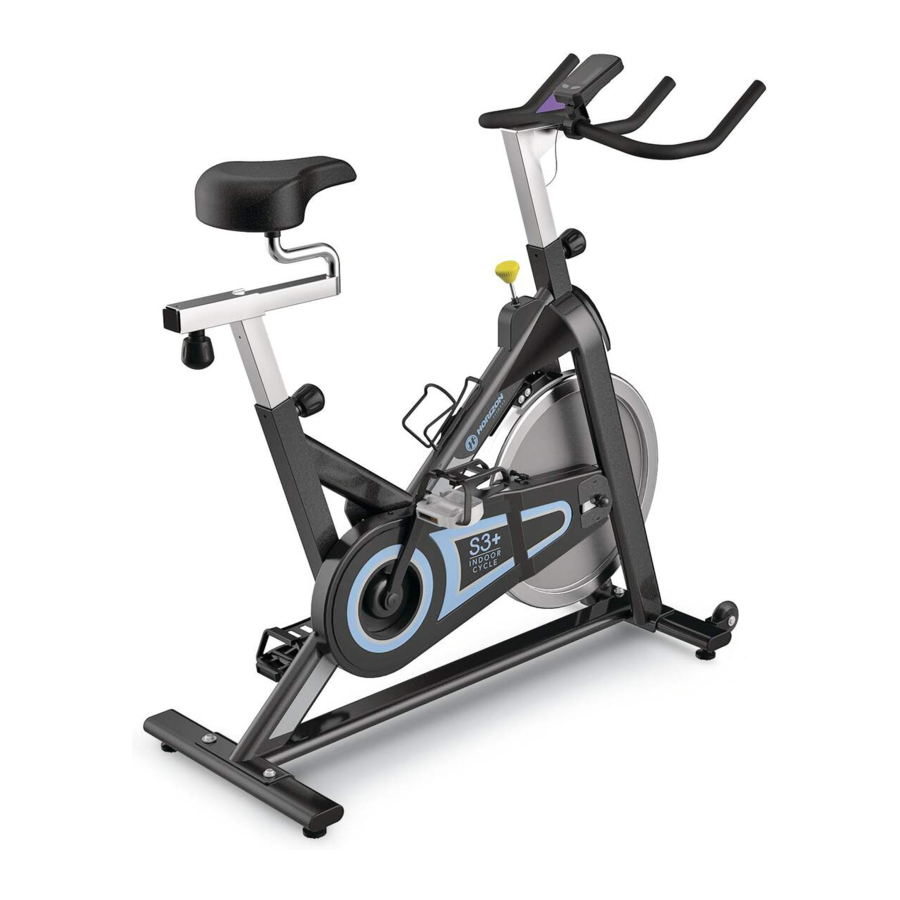

Horizon Fitness S3+, S3 - BELTÉRI KERÉKPÁR Használati útmutató

A KÉSZÜLÉK ÁTHELYEZÉSE

A beltéri kerékpár súlya miatt javasolt, hogy két személy végezze az áthelyezést. Amíg az egyik személy felemeli a beltéri kerékpár hátulját, a másik személy szilárdan tartja a kormányt, és előre dönti a beltéri kerékpárt, amíg az a kerekeken gördül. Óvatosan helyezze a beltéri kerékpárt a kívánt helyre, majd engedje le.
Ha a beltéri kerékpár lerakás után billeg a padlón, forgassa el a szintező lábakat az első vagy a hátsó stabilizátor alatt, amíg a billegő mozgás megszűnik.

A KÉSZÜLÉK HELYE

Helyezze a beltéri kerékpárt vízszintes felületre. A beltéri kerékpár mögött 6 láb (183 cm), mindkét oldalán 3 láb (91 cm), a beltéri kerékpár előtt pedig 1 láb (30 cm) helynek kell lennie. Ne helyezze a kerékpárt olyan helyre, amely eltakarja a szellőzőnyílásokat. A beltéri kerékpárt nem szabad garázsban, fedett teraszon, víz közelében vagy a szabadban elhelyezni.

A sérülés kockázatának csökkentése érdekében legyen rendkívül óvatos a beltéri kerékpár mozgatásakor. Ne kísérelje meg egyenetlen felületen mozgatni, és ügyeljen arra, hogy a legközelebbi berendezéshez képest legalább 20 hüvelyk (minimum) biztonsági hely legyen.

A KÉSZÜLÉK BEÁLLÍTÁSA

A beltéri kerékpár beállítható a maximális kényelem és a hatékony edzés érdekében. Az alábbi utasítások egy olyan megközelítést írnak le, amellyel beállíthatja a beltéri kerékpárt az optimális felhasználói kényelem és az ideális testhelyzet biztosítása érdekében; dönthet úgy, hogy másképp állítja be a beltéri kerékpárt.

NYEREG BEÁLLÍTÁSA

A megfelelő nyeregmagasság segít biztosítani a maximális edzéshatékonyságot és kényelmet, miközben csökkenti a sérülés kockázatát. Állítsa be a nyeregmagasságot úgy, hogy az megfelelő helyzetben legyen, ami enyhe hajlítást tart a térdében, miközben a lábai kinyújtott helyzetben vannak.

KORMÁNY BEÁLLÍTÁSA

A kormány megfelelő helyzete elsősorban a kényelmen alapul. Jellemzően a kormánynak kissé magasabban kell lennie, mint a nyeregnek a kezdő kerékpárosok számára. A haladó kerékpárosok különböző magasságokat próbálhatnak ki, hogy megtalálják a legmegfelelőbb elrendezést.

A NYEREG MAGASSÁGÁNAK BEÁLLÍTÁSA

Forgassa el az állító kart az óramutató járásával ellentétes irányba, és állítsa be a nyerget egy kényelmes pedálozási pozícióba. Forgassa el a kart az óramutató járásával megegyező irányba a nyereg helyzetének rögzítéséhez.

A NYEREG VÍZSZINTES HELYZETÉNEK BEÁLLÍTÁSA

Forgassa el az állító kart az óramutató járásával ellentétes irányba, hogy a nyerget előre vagy hátra csúsztassa a kívánt módon. Forgassa el a kart az óramutató járásával megegyező irányba a nyereg helyzetének rögzítéséhez. Ellenőrizze a nyereg csúszását a megfelelő működés érdekében.

A KORMÁNY MAGASSÁGÁNAK BEÁLLÍTÁSA

Forgassa el az állító kart az óramutató járásával ellentétes irányba a kormány magasságának beállításához. Emelje fel vagy engedje le a kormányt a kívánt magasságba. Forgassa el a kart az óramutató járásával megegyező irányba a kormány helyzetének rögzítéséhez.

A PEDÁLSZÍJAK BEÁLLÍTÁSA

Helyezze mindkét lábfejét a pedálra és a lábfejet a pedál tengelye (a pedál közepe) fölé központosító lábujjcsipeszbe. Forgassa el az egyik lábát a karok eléréséhez, és húzza fel a lábujjcsipesz szíját. Ismételje meg a másik lábfejnél is. Tartsa a térdeit a lábai fölött pedálozás közben. A lábfej lábujjcsipeszből való kivételéhez lazítsa meg a szíjat, és húzza ki.

FESZESSÉGSZABÁLYOZÁS ÉS VÉSZFÉK

A pedálozás kívánt nehézségi szintje (ellenállás) finom lépésekben szabályozható a feszességszabályozó gomb segítségével. Az ellenállás növeléséhez forgassa el a feszességszabályozó gombot az óramutató járásával megegyező irányba. Az ellenállás csökkentéséhez forgassa el a gombot az óramutató járásával ellentétes irányba.

• A lendkerék pedálozás közbeni leállításához nyomja le a piros vészfék kart.
• A lendkeréknek gyorsan teljesen le kell állnia.
• Győződjön meg arról, hogy a cipője rögzítve van a lábujjcsipeszben.
• A mozgó hajtómű alkatrészei által okozott sérülések elkerülése érdekében a kerékpár használaton kívül helyezésekor alkalmazzon teljes ellenállási terhelést.

A beltéri kerékpárnak nincs szabadon mozgó lendkereke; a pedálok a lendkerékkel együtt mozognak tovább, amíg a lendkerék meg nem áll. Szükséges a sebesség szabályozott csökkentése. A lendkerék azonnali leállításához nyomja le a piros vészfék kart. Mindig szabályozott módon pedálozzon, és állítsa be a kívánt ütemet saját képességeinek megfelelően. A piros kar lenyomása = vészleállítás.

A beltéri kerékpár rögzített lendkereket használ, amely lendületet épít, és a pedálokat még azután is forgatja, hogy a felhasználó abbahagyta a pedálozást, vagy ha a felhasználó lába lecsúszik. NE PRÓBÁLJA MEG ELTÁVOLÍTANI A LÁBAIT A PEDÁLOKRÓL, VAGY LESZÁLLNI A GÉPRŐL, AMÍG A PEDÁLOK ÉS A LENDKERÉK IS TELJESEN MEG NEM ÁLLTAK. Ezen utasítások be nem tartása az irányítás elvesztéséhez és súlyos sérüléshez vezethet.

MODELL INFORMÁCIÓK

A FŐBB ALKATRÉSZEK

• 1 fő keret
• Első és hátsó stabilizátor
• Kormánykészlet
• Üléscső készlet

A CSOMAGOLÁS RÉSZEI

• 1 konzoldoboz (csak S3+)
• 1 alkatrészdoboz
• 1 vizes palack
• 1 használati útmutató

KICSOMAGOLÁS

A beltéri kerékpár súlya miatt javasolt, hogy két személy végezze az összeszerelést. Helyezze a beltéri kerékpárt egy tiszta területre, és távolítson el minden csomagolóanyagot; ne dobja ki a csomagolóanyagokat az összeszerelés befejezéséig.

MEGJEGYZÉS: Az összeszerelés minden lépésében győződjön meg arról, hogy MINDEN anya és csavar a helyén van, és részben be van csavarva, mielőtt EGY csavart teljesen meghúzna.

MEGJEGYZÉS: A zsír enyhe felhordása segíthet a hardver telepítésében. Bármilyen zsír, például lítium kerékpárzsír ajánlott.

SEGÍTSÉGRE VAN SZÜKSÉGE?
Ha kérdése van, vagy ha hiányoznak alkatrészek, forduljon a helyi forgalmazóhoz. Az elérhetőségi adatok megtalálhatók a kézikönyv hátsó paneljén vagy a jótállási kártyán.

ÖSSZESZERELÉSI UTASÍTÁSOK

ÖSSZESZERELÉSI ALKATRÉSZLISTA

CIKK	LEÍRÁS	DB	SPECIFIKÁCIÓ
1	Kormány	1	Króm és PVC bevonat
2	Nyeregcső	1	Króm
3	Pedál (B)	1	Balos menet
4	Pedál (J)	1	Jobbos menet
5	Kombinált villáskulcs	1
6	Imbuszkulcs	1	2 stabilizátorhoz
7	Imbuszcsavar	4	M8 x 16L
8	Alátét	4	8
9	Első talpkeret	1	2 szállítógörgővel
10	Hátsó stabilizátor	1	Szállítógörgők nélkül

1. LÉPÉS

1. Szerelje be a KORMÁNYT (1) a váz fogadó részébe, és rögzítse a gombbal.


Megjegyzés: Az S3+ összeszereléséhez csatlakoztassa a felső és az alsó kormánykábelt a kormány felszerelése előtt.

2. LÉPÉS

1. Szerelje be a NYEREGCSÖVET (2) a váz fogadó részébe, és rögzítse a gombbal.


3. LÉPÉS

1. Csavarja be a tengelyen "L" jelzéssel ellátott BAL PEDÁLT (3) a kerékpár bal oldali karjába a KOMBINÁLT VILLÁSKULCS (5) segítségével. Kérjük, vegye figyelembe, hogy az L pedál balos menettel rendelkezik, amelyet az óramutató járásával ellentétes irányba kell forgatni a meghúzáshoz.
2. Csavarja be a tengelyen "R" jelzéssel ellátott JOBB PEDÁLT (4) a kerékpár jobb oldali karjába a KOMBINÁLT VILLÁSKULCS (5) segítségével. Kérjük, vegye figyelembe, hogy az R pedál jobbos menettel rendelkezik, amelyet az óramutató járásával ellentétes irányba kell forgatni a meghúzáshoz.

4. LÉPÉS

1. Rögzítse az ELSŐ TALPKERETET (9) a vázhoz KÉT IMIBUSZCSAVARRAL (7) és KÉT ALÁTÉTTEL (8), és rögzítse szilárdan az IMIBUSZKULCCSAL (6).


5. LÉPÉS

1. Rögzítse a HÁTSÓ STABILIZÁTORT (10) a vázhoz KÉT IMIBUSZCSAVARRAL (7) és KÉT ALÁTÉTTEL (8), és rögzítse szilárdan az IMIBUSZKULCCSAL (6).


6. LÉPÉS

(CSAK S3+)

1. Szerelje fel a RÖGZÍTŐBILINCSET a felső kormányra a konzolcsavarral, és állítsa be a konzol szögét.
   Megjegyzés: ebben a szakaszban ne húzza meg a csavart.
2. Óvatosan csatlakoztassa a vázhoz csatlakoztatott ÉRZÉKELŐKÁBELT (a) a KONZOL ALSÓ KÁBELÉHEZ (b) - amely a kormány szerelvényén belül található.
   Megjegyzés: Győződjön meg arról, hogy a kormány a legalacsonyabb magasságbeállítási helyzetben van rögzítve, ez lehetővé teszi a hozzáférést a kormányon belüli csatlakozókábelhez mindkét kábel csatlakoztatásához.
3. A csatlakoztatás után rögzítse a kábelt az RSH lendkerék első villáinak felső belső vázához a ragasztós kábelrendező párna segítségével. (Ez a KÁBEL (a), amely előre van szerelve az alsó vázra.)

Megjegyzés: Ellenőrizze, hogy nincs-e laza kábel, amely érintkezésbe kerülhet a lendkerékkel a kábelköteg összeszerelése után.

7. LÉPÉS

(CSAK S3+)

1. Rögzítse a KONZOLT a konzol rögzítőbilincsével hátulról.
2. Óvatosan csatlakoztassa a KONZOL FELSŐ KÁBELÉT a KONZOL ALSÓ KÁBELÉHEZ, amely előre van szerelve a KORMÁNYRA.
3. A konzol szögének beállítása után húzza meg teljesen a csavart a rögzítőbilincsen.

8. LÉPÉS

1. Gratulálunk, sikeresen összeszerelte a beltéri kerékpárt.
2. Kérjük, rendszeresen kenje meg a nyeregcsövet, a fékbetétet és a kormány beállítását a pótalkatrész csomagjában található kenőanyaggal, és ellenőrizze az érzékelő beállítását.

AZ ÖSSZESZERELÉS KÉSZ!
S3 / S3+
Max. Felhasználói súly: 130 kg / 286 lbs
Termék súlya: 43 kg / 95 lbs.
Teljes méret: 110 x 47 x 90 cm /43" x 19" x 35"

KONZOL MŰKÖDTETÉSE

KONZOL KIJELZŐ

S3+
MONITOR KIJELZŐ:
Edzés módban az LCD ablakok az RPM-et, a KCAL-t és az ODO-t jelenítik meg.
A bal gomb megnyomásával módosíthatja a megjelenítést az IDŐ/SEBESSÉG/ÓRA/TÁVOLSÁG között

BAL ÉS JOBB GOMB:

1. Nyomjon meg bármelyik gombot a konzol felébresztéséhez energiatakarékos módból.
2. Edzés közben a bal oldali gomb megnyomásával válthat a megjelenítés között az IDŐ/SEBESSÉG/ÓRA/TÁVOLSÁG között.

ÓRA BEÁLLÍTÁSA

S3+
Nyomja meg a bal oldali gombot, amíg az ÓRA meg nem jelenik, majd nyomja meg a jobb oldali gombot 3 másodpercig a beállítási módba lépéshez az óra beállításához.
A jobb oldali gomb megnyomásával módosíthatja az értéket, és a bal oldali gomb megnyomásával erősítheti meg, a konzol automatikusan menti a megadott értéket 5 másodperc elteltével.

SZEMÉLYES EDZÉSI ADATOK BEÁLLÍTÁSA

S3+
Nyomja meg a bal oldali gombot, amíg a SEBESSÉG meg nem jelenik, majd nyomja meg a jobb oldali gombot 3 másodpercig a személyes adatok beállításához (felhasználó súlya, neme és edzési ideje stb.).
A jobb oldali gomb megnyomásával módosíthatja az értéket, és a bal oldali gomb megnyomásával erősítheti meg, a konzol automatikusan menti a megadott értéket 5 másodperc elteltével.

ENERGIATAKARÉKOS ÜZEMMÓD

S3+
Az energiafogyasztás minimalizálása érdekében a gép automatikusan energiatakarékos üzemmódba lép, ha nincs használatban, és egy gombnyomással gyorsan felébreszthető.

GYAKORI TERMÉKKEL KAPCSOLATOS KÉRDÉSEK

NORMÁLIS, HOGY A KÉSZÜLÉKEM HANGOT AD KI?

A beltéri kerékpárjaink a legcsendesebbek közé tartoznak, mert ékszíjhajtást és konzolos fékellenállást használnak. A zaj minimalizálása érdekében a legjobb minőségű csapágyakat és láncokat/szíjakat használjuk. Mivel azonban maga az ellenállási rendszer ilyen csendes, alkalmanként más enyhe mechanikai zajokat is hallhat. A régebbi, hangosabb technológiákkal ellentétben a beltéri kerékpárjainkon nincsenek ventilátorok, súrlódási szíjak vagy generátorzajok, amelyek elfednék ezeket a hangokat. Ezek a mechanikai zajok, amelyek időszakosak is lehetnek, normálisak, és a jelentős mennyiségű energia egy gyorsan pörgő lendkerékre történő átvitele okozza őket. Minden csapágy, lánc/szíj és más forgó alkatrész némi zajt generál, amely a házon és a vázon keresztül terjed. Az is normális, hogy ezek a hangok edzés közben és idővel enyhén megváltoznak az alkatrészek hőtágulása miatt.

MIÉRT HANGOSABB A LESZÁLLÍTOTT BELTÉRI KERÉKPÁROM, MINT A BOLTBAN LÉVŐ?
Minden fitnesztermék csendesebbnek tűnik egy nagy üzlet bemutatótermében, mert általában több háttérzaj van, mint az otthonában. Emellett egy szőnyeggel borított betonpadlón kevesebb a visszhang, mint egy fa borítású padlón. Néha egy vastag gumiszőnyeg segíthet csökkenteni a visszhangot a padlón keresztül. Ha egy fitneszterméket egy fal közelébe helyeznek, több lesz a visszavert zaj.

MENNYI IDEIG TART A SZÍJ

Az általunk készített számítógépes modellezés gyakorlatilag több ezer karbantartásmentes órát jelzett. Nem kell kicserélnie a szíjat, amíg megvan a beltéri kerékpárja.

KÖNNYEN ÁTHELYEZHETŐ A BELTÉRI KERÉKPÁR, HA ÖSSZESZERELTÜK?
A beltéri kerékpárja egy pár szállítógörgővel van beépítve az első stabilizátorrúdba. Kérjük, kövesse a beltéri kerékpár áthelyezésére vonatkozó részt a beltéri kerékpár szállításához. Fontos, hogy a beltéri kerékpárját egy kényelmes és hívogató szobába helyezze. A beltéri kerékpárját úgy tervezték, hogy minimális alapterületet foglaljon el. Sokan a TV vagy egy ablak elé helyezik a beltéri kerékpárjaikat. Ha lehetséges, kerülje a beltéri kerékpár elhelyezését egy befejezetlen pincében. Annak érdekében, hogy a testmozgás kívánatos napi tevékenységgé váljon az Ön számára, a beltéri kerékpárnak kényelmes környezetben kell lennie.

HIBAELHÁRÍTÁS

A készülék nyikorgó vagy csiripelő hangot ad

Ellenőrizze a következőket:

• A szobabicikli vízszintes felületen van.
• Lazítsa meg az összeszerelés során rögzített összes csavart, zsírozza meg a meneteket, majd húzza meg újra.

Ha ez nem orvosolja a problémát, akkor
VEGYE FEL A KAPCSOLATOT AZ ÜGYFÉLSZOLGÁLATTAL AZ INFORMÁCIÓS KÁRTYÁN TALÁLHATÓ SZÁMON.

A következő információkat kérhetik Öntől, amikor felhívja őket. Kérjük, készítse elő ezeket az elemeket:

• Modell neve
• Sorozatszám
• Vásárlást igazoló dokumentum (nyugta vagy hitelkártya-kivonat)

További hibaelhárítási javaslatokat találhat weboldalunk ügyfélszolgálati részén. Vegye fel a kapcsolatot az ügyfélszolgálattal az INFORMÁCIÓS KÁRTYÁN található elérhetőségeken.

Ahhoz, hogy az ügyfélszolgálat megjavítsa a szobabiciklijét, részletes kérdéseket tehetnek fel a jelentkező tünetekkel kapcsolatban. Néhány hibaelhárítási kérdés, amelyet feltehetnek:

• Mióta jelentkezik ez a probléma?
• Ez a probléma minden használatkor jelentkezik? Minden felhasználónál?
• Ha zajt hall, az elölről vagy hátulról jön? Milyen zaj (dübörgő, daráló, nyikorgó, csiripelő stb.)?
• A gépet a karbantartási ütemterv szerint zsírozták és karbantartották?

Ezeknek és más kérdéseknek a megválaszolása lehetővé teszi a technikusok számára, hogy a megfelelő cserealkatrészeket és a szükséges szervizelést elküldjék, hogy Ön és a szobabiciklije újra működőképes legyen!

KARBANTARTÁS

A szobabicikli kialakítása által nyújtott biztonsági szint csak akkor tartható fenn, ha a berendezést rendszeresen ellenőrzik, hogy nincs-e rajta sérülés vagy kopás. A működésképtelen alkatrészeket ki kell cserélni, vagy a berendezést használaton kívül kell helyezni a javításig.

NAPI

• Minden használat után törölje le a szobabiciklit, hogy eltávolítsa az izzadságot és a nedvességet. Használjon szappant és vizet, vagy hígított, nem súroló hatású háztartási tisztítószert. Öblítse le a mosószer maradványainak eltávolításához, majd szárítsa meg.
• Minden edzés előtt ellenőrizze, hogy nincsenek-e laza alkatrészek, például pedálok vagy hajtókarok, mielőtt elkezdené a következő használatot. Húzza meg a laza alkatrészeket.

HETI

• Ellenőrizze a lendkerék megfelelő beállítását. Szükség szerint húzza meg a lendkerék anyáit.
• Távolítsa el a láncvédőt, és ellenőrizze, hogy a lánc nem laza-e. Szükség szerint állítsa be és kenje meg a láncot.
• Ellenőrizze, hogy a hajtókarok szorosan vannak-e rögzítve a középcsapágyhoz.
• Vizsgálja meg az összes alkatrészt, anyát, csavart vagy csavart beállítások, cserék vagy karbantartás szempontjából.

HAVI

• Vizsgálja meg a vázat és a fő szerkezeti elemeket, hogy nincsenek-e rajtuk rozsda vagy korrózió. Döntse meg a kerékpárt, vagy helyezze fejjel lefelé, hogy megtalálja azokat a területeket, ahol rozsda és korrózió alakulhat ki. Használjon egy kis drótkefét a rozsda eltávolításához a kis hasadékokban, például a szintező lábakban, a gyors kioldó karokban és más csavarszerelvényekben.
• Vizsgálja meg az összes kopó alkatrészt beállítások vagy esetleges alkatrészcsere szempontjából. Különös figyelmet fordítson a következőkre:
  1. Ellenőrizze a fékbetét kopását. A túlzott kopás vagy szárazság csere szükségességét jelzi.
  2. Ellenőrizze az ülőpárna kopását. A szakadások, repedések vagy túlzott mozgás csere szükségességét jelzi.
  3. Ellenőrizze a pedálok játékát. A pedálok túlzott mozgása csere szükségességét jelzi.
• Ellenőrizze a lánc feszességét úgy, hogy a hajtókart elforgatva előrehajtja a lendkereket. Ezt a mozgást 1/4 fordulattal végezze el, hogy felmérje, van-e holtjáték a hajtókar és a lendkerék között.
• A szárazság vagy a hosszan tartó használat miatt az ülés és a kormány magasság- és távolságállításai megfeszülhetnek. Ha ez a helyzet, a csúszó szerkezetet el kell távolítani a vázról, és összeszerelés előtt egy kevés könnyű zsírt kell felvinni a csúszó felületre. Hasonlóképpen, kenjen fel egy kevés könnyű zsírt a rögzítő szerkezetre, hogy az ne szoruljon be. A túlzott zsírt összeszerelés előtt tisztítsa le.
• Kérjük, rendszeresen kenje meg az ülésoszlopot, a fékbetétet és a kormánybeállítást a tartozékcsomagban található kenőanyaggal.

ROBBANTOTT ÁBRA

S3 ROBBANTOTT ÁBRA

S3+ ROBBANTOTT ÁBRA

ALKATRÉSZLISTA

S3 & S3+ ALKATRÉSZLISTA
