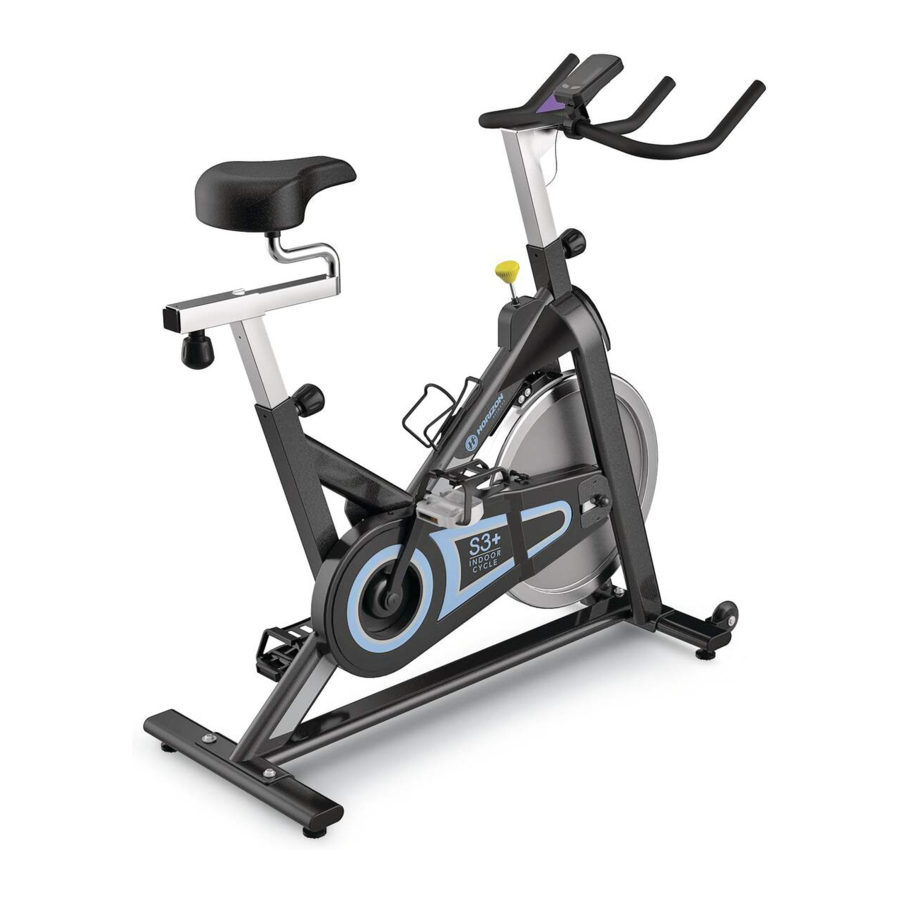

Manual da Bicicleta Indoor Horizon Fitness S3+, S3

COMO MOVER O DISPOSITIVO

Devido ao peso da Bicicleta Indoor, recomenda-se que duas pessoas a movam. Enquanto uma pessoa levanta a parte traseira da bicicleta indoor, a segunda pessoa segura firmemente o guidão e inclina a bicicleta indoor para frente até que ela role sobre as rodas. Mova cuidadosamente a Bicicleta Indoor para o local desejado e, em seguida, abaixe-a.
Se a Bicicleta Indoor balançar no chão após ser colocada, gire os pés niveladores embaixo do estabilizador dianteiro ou traseiro até que o movimento de balanço seja eliminado.

LOCALIZAÇÃO DO DISPOSITIVO

Coloque a Bicicleta Indoor em uma superfície nivelada. Deve haver 183 cm (6 pés) de espaço livre atrás da Bicicleta Indoor, 91 cm (3 pés) de cada lado e 30 cm (1 pé) na frente da Bicicleta Indoor. Não coloque a bicicleta em nenhuma área que bloqueie qualquer ventilação ou aberturas de ar. A Bicicleta Indoor não deve ser localizada em uma garagem, pátio coberto, perto de água ou ao ar livre.

Para reduzir o risco de lesões, tenha muito cuidado ao mover a bicicleta indoor. Não tente movê-la sobre superfícies irregulares e certifique-se de que haja um espaço de segurança de 50 cm (mínimo) até o equipamento mais próximo.

COMO AJUSTAR A UNIDADE

A Bicicleta Indoor pode ser ajustada para máximo conforto e eficácia do exercício. As instruções abaixo descrevem uma abordagem para ajustar a Bicicleta Indoor para garantir o conforto ideal do usuário e o posicionamento ideal do corpo; você pode optar por ajustar a Bicicleta Indoor de forma diferente.

AJUSTE DO SELIM

A altura correta do selim ajuda a garantir o máximo de eficiência e conforto no exercício, ao mesmo tempo em que reduz o risco de lesões. Ajuste a altura do selim para garantir que esteja na posição correta, uma que mantenha uma ligeira flexão no joelho enquanto suas pernas estão na posição estendida.

AJUSTE DO GUIDÃO

A posição correta para o guidão é baseada principalmente no conforto. Normalmente, o guidão deve ser posicionado ligeiramente mais alto que o selim para ciclistas iniciantes. Ciclistas avançados podem experimentar diferentes alturas para obter o arranjo mais adequado para você.

PARA AJUSTAR A ALTURA DO SELIM

Gire a alavanca de ajuste no sentido anti-horário e ajuste o selim para uma posição de pedalada confortável. Gire a alavanca no sentido horário para travar a posição do selim.

PARA AJUSTAR A POSIÇÃO HORIZONTAL DO SELIM

Gire a alavanca de ajuste no sentido anti-horário para deslizar o selim para frente ou para trás, conforme desejado. Gire a alavanca no sentido horário para travar a posição do selim. Teste o deslizamento do selim para verificar se está funcionando corretamente.

PARA AJUSTAR A ALTURA DO GUIDÃO

Gire a alavanca de ajuste no sentido anti-horário para ajustar a altura do guidão. Levante ou abaixe o guidão até a altura desejada. Gire a alavanca no sentido horário para travar a posição do guidão.

PARA AJUSTAR AS CORREIAS DO PEDAL

Coloque cada tornozelo do pé no pedal e na presilha do dedo do pé de forma que o tornozelo do pé fique centralizado sobre o eixo do pedal (centro do pedal). Gire um pé até o alcance dos braços e puxe a correia da presilha do dedo do pé para cima. Repita para o outro pé. Mantenha os joelhos sobre os pés enquanto pedala. Para remover o pé da presilha do dedo do pé, afrouxe a correia e puxe-o para fora.

CONTROLE DE TENSÃO E FREIO DE EMERGÊNCIA

O nível de dificuldade preferido ao pedalar (resistência) pode ser regulado em pequenos incrementos usando o botão de controle de tensão. Para aumentar a resistência, gire o botão de controle de tensão no sentido horário. Para diminuir a resistência, gire o botão no sentido anti-horário.

• Para parar o volante enquanto pedala, pressione a alavanca vermelha do freio de emergência.
• O volante deve parar completamente rapidamente.
• Certifique-se de que seus sapatos estejam fixados na presilha do dedo do pé.
• Aplique carga total de resistência quando a bicicleta não estiver em uso para evitar ferimentos devido ao movimento dos componentes da engrenagem de transmissão.

A Bicicleta Indoor não tem um volante de movimento livre; os pedais continuarão a se mover junto com o volante até que o volante pare. É necessário reduzir a velocidade de forma controlada. Para parar o volante imediatamente, pressione a alavanca vermelha do freio de emergência. Sempre pedale de forma controlada e ajuste sua cadência desejada de acordo com suas próprias habilidades. Empurre a alavanca vermelha para baixo = parada de emergência.

A Bicicleta Indoor usa um volante fixo que acumula impulso e manterá os pedais girando mesmo depois que o usuário parar de pedalar ou se os pés do usuário escorregarem. NÃO TENTE REMOVER SEUS PÉS DOS PEDAIS OU DESMONTAR DA MÁQUINA ATÉ QUE OS PEDAIS E O VOLANTE PAREM COMPLETAMENTE. O não cumprimento destas instruções pode levar à perda de controle e ao potencial de ferimentos graves.

INFORMAÇÕES DO MODELO

PEÇAS PRINCIPAIS INCLUÍDAS

• 1 Estrutura Principal
• Estabilizador dianteiro e traseiro
• Conjunto de Guidão
• Conjunto de Canote do Selim

EMBALAGEM DE PEÇAS INCLUÍDA

• 1 Caixa do Console (apenas S3+)
• 1 Caixa de Peças
• 1 Garrafa de Água
• 1 Manual do Proprietário

DESEMBALANDO

Devido ao peso da bicicleta indoor, recomenda-se que duas pessoas realizem a montagem. Coloque a bicicleta indoor em uma área desocupada e remova todos os materiais de embalagem; não descarte os materiais de embalagem até que a montagem seja concluída.

NOTA: Durante cada etapa da montagem, certifique-se de que TODAS as porcas e parafusos estejam no lugar e parcialmente rosqueados antes de apertar completamente QUALQUER parafuso.

NOTA: Uma leve aplicação de graxa pode auxiliar na instalação do hardware. Recomenda-se qualquer graxa, como graxa de lítio para bicicleta.

PRECISA DE AJUDA?
Se você tiver dúvidas ou se houver alguma peça faltando, entre em contato com seu revendedor local. As informações de contato podem estar localizadas no painel traseiro deste manual ou no cartão de garantia.

INSTRUÇÕES DE MONTAGEM

LISTA DE PEÇAS DE MONTAGEM

ITEM	DESCRIÇÃO	QTD.	ESPECIFICAÇÃO
1	Guidão	1	Cromo e revestimento de PVC
2	Tubo do Selim	1	Cromo
3	Pedal (E)	1	Rosca esquerda
4	Pedal (D)	1	Rosca direita
5	Chave Combinada	1
6	Chave Allen	1	para 2 estabilizadores
7	Parafuso Allen	4	M8 x 16L
8	Arruela	4	8
9	Estrutura da Base Frontal	1	Com 2 rodas de transporte
10	Estabilizador Traseiro	1	Sem 2 rodas de transporte

PASSO 1

1. Instale o GUIDÃO (1) no receptor da estrutura e fixe com o botão.


Observação: para montar o S3+, conecte o cabo superior e inferior do guidão antes de instalar o guidão.

PASSO 2

1. Instale o TUBO DO SELIM (2) no receptor da estrutura e fixe com o botão.


PASSO 3

1. Rosqueie o PEDAL ESQUERDO (3) que tem um "E" no eixo no braço esquerdo da bicicleta usando a CHAVE COMBINADA (5). Observe que o pedal E tem rosca esquerda, que precisa ser girada no sentido anti-horário para apertar.
2. Rosqueie o PEDAL DIREITO (4) que tem um "D" no eixo no braço direito da bicicleta usando a CHAVE COMBINADA (5). Observe que o pedal D tem rosca direita, que precisa ser girada no sentido anti-horário para apertar.

PASSO 4

1. Fixe a ESTRUTURA DA BASE FRONTAL (9) à estrutura usando DOIS PARAFUSOS ALLEN (7) e DUAS ARRUELAS (8), e fixe firmemente com a CHAVE ALLEN (6).


PASSO 5

1. Fixe o ESTABILIZADOR TRASEIRO (10) à estrutura usando DOIS PARAFUSOS ALLEN (7) e DUAS ARRUELAS (8), e fixe firmemente com a CHAVE ALLEN (6).


PASSO 6

(SOMENTE S3+)

1. Instale a BRAÇADEIRA DE MONTAGEM no guidão superior com o parafuso do console e ajuste o ângulo do console.
   Observação: não aperte o parafuso nesta etapa.
2. Conecte cuidadosamente o CABO DO SENSOR (a) conectado à estrutura ao CABO DO CONSOLE INFERIOR (b) localizado dentro do conjunto do guidão.
   Observação: Certifique-se de que o guidão esteja localizado e travado na posição de ajuste de altura mais baixa, isso permitirá o acesso ao cabo de conexão dentro do guidão para que ambos os cabos sejam conectados.
3. Depois de conectado, fixe o cabo à estrutura interna superior dos garfos dianteiros do volante RSH, usando a almofada adesiva de organização de cabos. (Este é o CABO (a) que é pré-montado na estrutura inferior.)

Observação: Verifique se não há cabos soltos que possam entrar em contato com o volante depois que o chicote de cabos for montado.

PASSO 7

(SOMENTE S3+)

1. Fixe o CONSOLE com a braçadeira de montagem do console pela parte de trás.
2. Conecte cuidadosamente o CABO DO CONSOLE SUPERIOR ao CABO DO CONSOLE INFERIOR pré-montado no GUIDÃO.
3. Depois que o ângulo do console for ajustado, aperte totalmente o parafuso na braçadeira de montagem.

PASSO 8

1. Parabéns, você montou com sucesso a bicicleta ergométrica.
2. Lubrifique regularmente o tubo do selim, a pastilha de freio e o ajuste do guidão com o lubrificante na embalagem de peças e verifique o alinhamento do sensor.

MONTAGEM CONCLUÍDA!
S3 / S3+
Peso máximo do usuário: 130 kg / 286 lbs
Peso do produto: 43 kg / 95 lbs.
Dimensão total: 110 x 47 x 90 cm /43" x 19" x 35"

OPERAÇÃO DO CONSOLE

VISOR DO CONSOLE

S3+
VISOR DO MONITOR:
No modo de exercício, as janelas do LCD exibirão RPM, KCAL e ODO.
Você pode pressionar a tecla esquerda para alterar a exibição entre TIME/SPEED/CLOCK/DISTANCE

TECLA ESQUERDA E DIREITA:

1. Pressione qualquer tecla para ativar o console no modo de economia de energia.
2. Durante o modo de exercício, pressione esquerda para alterar a exibição entre TIME/SPEED/CLOCK/DISTANCE.

CONFIGURAÇÃO DO RELÓGIO

S3+
Pressione a tecla esquerda até que CLOCK seja exibido, pressione a tecla direita por 3 segundos para entrar no modo de configuração para ajustar a configuração do relógio.
Altere o valor pressionando a tecla direita e confirme pressionando a tecla esquerda, o console salvará automaticamente o valor fornecido após 5 segundos.

CONFIGURAÇÃO DE DATA DE TREINO PESSOAL

S3+
Pressione a tecla esquerda até que SPEED seja exibido, pressione a tecla direita por 3 segundos para ajustar a configuração de dados pessoais (peso do usuário, sexo e tempo de treino, etc.).
Altere o valor pressionando a tecla direita e confirme pressionando a tecla esquerda, o console salvará automaticamente o valor fornecido após 5 segundos.

ECONOMIA DE ENERGIA

S3+
Para minimizar o consumo de energia, sua máquina entrará no modo de economia de energia automaticamente quando não estiver em uso e poderá ser ativada rapidamente com o toque de um botão.

PERGUNTAS COMUNS SOBRE O PRODUTO

OS SONS QUE MEU DISPOSITIVO FAZ SÃO NORMAIS?

Nossas bicicletas ergométricas são algumas das mais silenciosas disponíveis porque usam acionamentos por correia e resistência de freio cantilever. Usamos rolamentos e correntes/correias da mais alta qualidade para minimizar o ruído. No entanto, como o próprio sistema de resistência é tão silencioso, ocasionalmente você ouvirá outros pequenos ruídos mecânicos. Ao contrário das tecnologias mais antigas e barulhentas, não há ventiladores, correias de fricção ou ruídos de alternador para mascarar esses sons em nossas bicicletas ergométricas. Esses ruídos mecânicos, que podem ou não ser intermitentes, são normais e são causados pela transferência de quantidades significativas de energia para um volante girando rapidamente. Todos os rolamentos, correntes/correias e outras peças rotativas gerarão algum ruído que será transmitido pela carcaça e pela estrutura. Também é normal que esses sons mudem ligeiramente durante um treino e com o tempo devido à expansão térmica das peças.

POR QUE A BICICLETA ERGOMÉTRICA QUE RECEBI É MAIS BARULHENTA DO QUE A DA LOJA?
Todos os produtos de fitness parecem mais silenciosos em um grande showroom de loja porque geralmente há mais ruído de fundo do que em sua casa. Além disso, haverá menos reverberação em um piso de concreto acarpetado do que em um piso de revestimento de madeira. Às vezes, um tapete de borracha pesado ajudará a reduzir a reverberação pelo chão. Se um produto de fitness for colocado perto de uma parede, haverá mais ruído refletido.

QUANTO TEMPO A CORREIA DURARÁ

A modelagem computacional que fizemos indicou virtualmente milhares de horas sem manutenção. Você não deve precisar substituir a correia enquanto tiver a bicicleta ergométrica.

POSSO MOVER A BICICLETA ERGOMÉTRICA FACILMENTE DEPOIS DE MONTADA?
Sua bicicleta ergométrica tem um par de rodas de transporte embutidas no tubo estabilizador frontal. Siga a seção de movimentação da bicicleta ergométrica para transportar sua bicicleta ergométrica. É importante que você coloque sua bicicleta ergométrica em uma sala confortável e convidativa. Sua bicicleta ergométrica foi projetada para usar o mínimo de espaço no chão. Muitas pessoas colocarão suas bicicletas ergométricas de frente para a TV ou para uma janela panorâmica. Se possível, evite colocar sua bicicleta ergométrica em um porão inacabado. Para tornar o exercício uma atividade diária desejável para você, a bicicleta ergométrica deve estar em um ambiente confortável.

RESOLUÇÃO DE PROBLEMAS

O dispositivo faz um ruído de rangido ou chilreado

Verifique o seguinte:

• A bicicleta ergométrica está em uma superfície nivelada.
• Afrouxe todos os parafusos presos durante o processo de montagem, engraxe as roscas e aperte novamente.

Se isso não resolver o problema, você pode
ENTRAR EM CONTATO COM O SUPORTE TÉCNICO AO CLIENTE PELO NÚMERO NO CARTÃO DE INFORMAÇÕES.

As seguintes informações podem ser solicitadas quando você ligar. Tenha esses itens prontamente disponíveis:

• Nome do modelo
• Número de série
• Comprovante de compra (recibo ou extrato do cartão de crédito)

Você pode encontrar mais sugestões de solução de problemas na seção de suporte ao cliente do nosso site. Entre em contato com o suporte ao cliente usando as informações de contato no CARTÃO DE INFORMAÇÕES.

Para que o Suporte Técnico ao Cliente possa prestar assistência à sua bicicleta ergométrica, pode ser necessário fazer perguntas detalhadas sobre os sintomas que estão ocorrendo. Algumas perguntas de solução de problemas que podem ser feitas são:

• Há quanto tempo esse problema está ocorrendo?
• Este problema ocorre a cada uso? Com cada usuário?
• Se você estiver ouvindo um ruído, ele vem da frente ou de trás? Que tipo de ruído é (batida, rangido, chiado, chilreado etc.)?
• A máquina foi lubrificada e mantida de acordo com o cronograma de manutenção?

Responder a estas e outras perguntas dará aos técnicos a capacidade de enviar as peças de reposição adequadas e o serviço necessário para que você e sua bicicleta ergométrica voltem a funcionar!

MANUTENÇÃO

O nível de segurança fornecido pelo design da bicicleta ergométrica só pode ser mantido quando o equipamento é examinado regularmente quanto a danos e desgaste. Os componentes inoperantes devem ser substituídos ou o equipamento deve ser colocado fora de uso até que seja reparado.

DIARIAMENTE

• Limpe a bicicleta ergométrica após cada uso para remover suor e umidade. Use água e sabão ou uma solução diluída de limpador doméstico não abrasivo. Enxágue para remover resíduos de detergente e seque.
• Antes de cada sessão, inspecione se há componentes soltos, como pedais ou manivelas, antes de iniciar o próximo uso. Aperte quaisquer peças soltas.

SEMANALMENTE

• Verifique o alinhamento adequado do volante. Aperte as porcas do volante conforme necessário.
• Remova a proteção da corrente e verifique se a corrente está solta. Ajuste e lubrifique a corrente conforme necessário.
• Verifique se os braços da manivela estão firmes no movimento central.
• Inspecione todas as peças, porcas, parafusos ou parafusos para ajustes, substituições ou manutenção.

MENSALMENTE

• Inspecione o quadro e os principais componentes de montagem quanto a ferrugem ou corrosão. Incline a bicicleta ou coloque-a de cabeça para baixo para localizar áreas onde ferrugem e corrosão podem se desenvolver. Use uma pequena escova de arame para remover o acúmulo de ferrugem em pequenas fendas, como pés de nivelamento, alavancas de liberação rápida e outras montagens de parafusos.
• Inspecione todos os itens de desgaste para ajustes ou possível substituição de peças. Dê atenção especial ao seguinte:
  1. Inspecione a pastilha de freio quanto ao desgaste. Desgaste excessivo ou ressecamento indicam que a substituição é necessária.
  2. Inspecione a almofada do assento quanto ao desgaste. Rasgos, rasgos ou movimento excessivo indicam que a substituição é necessária.
  3. Inspecione os pedais quanto à folga. O movimento excessivo dos pedais indica que a substituição é necessária.
• Inspecione a corrente quanto ao tensionamento girando a manivela para impulsionar o volante para frente. Faça este movimento em 1/4 de volta para avaliar se há folga entre a manivela e o volante.
• O ressecamento ou uso prolongado pode fazer com que os ajustes de altura e alcance do assento e do guidão fiquem apertados. Se for este o caso, o conjunto deslizante deve ser removido do quadro e ter uma camada de graxa leve aplicada ao longo da superfície deslizante antes da montagem. Da mesma forma, aplique um pouco de graxa leve no conjunto de fixação para garantir que ele não emperre. Limpe o excesso de graxa antes da remontagem.
• Lubrifique regularmente o canote do selim, a pastilha de freio e o ajuste do guidão com o lubrificante em sua embalagem de peças.

VISTA EXPLODIDA

VISTA EXPLODIDA S3

VISTA EXPLODIDA S3+

LISTA DE PEÇAS

LISTA DE PEÇAS S3 E S3+
