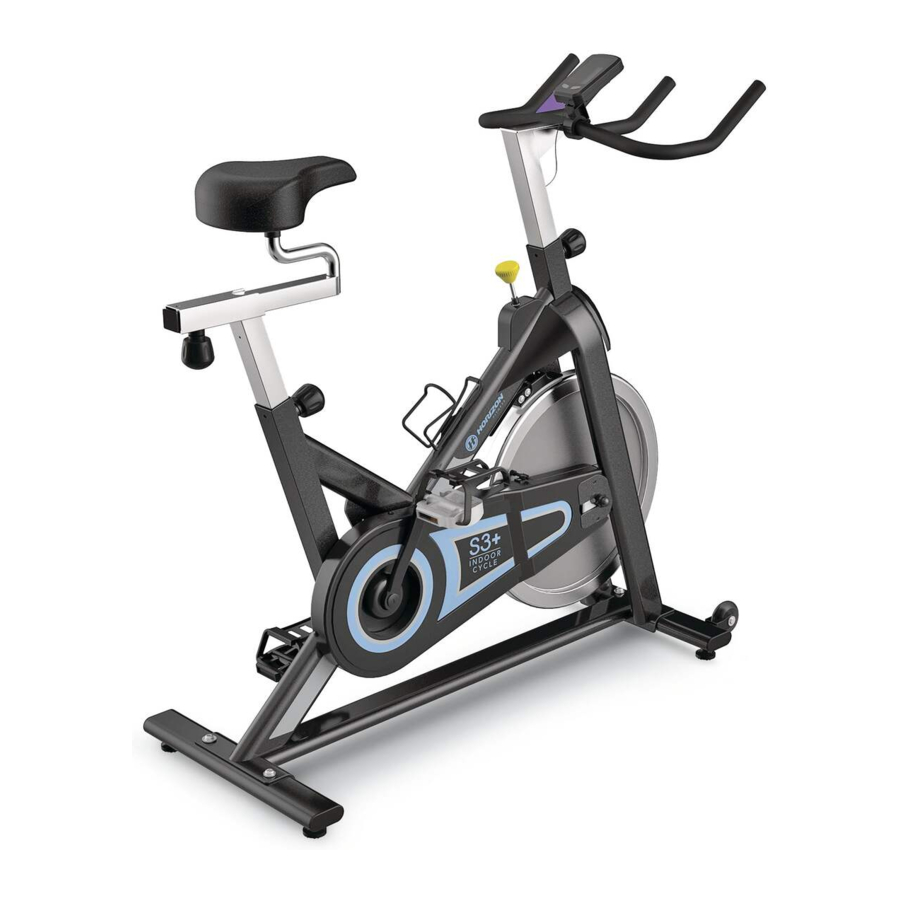

Horizon Fitness S3+, S3 - Priručnik za SOBNI BICIKL

KAKO POMAKNUTI UREĐAJ

Zbog težine sobnog bicikla, preporučuje se da ga pomiču dvije osobe. Dok jedna osoba podiže stražnji dio sobnog bicikla, druga osoba čvrsto drži upravljač i naginje sobni bicikl prema naprijed dok se ne počne kotrljati na kotačima. Pažljivo pomaknite sobni bicikl na željeno mjesto i zatim ga spustite.
Ako se sobni bicikl ljulja na podu nakon što ga se spusti, okrenite nožice za niveliranje ispod prednjeg ili stražnjeg stabilizatora dok se ljuljanje ne zaustavi.

MJESTO UREĐAJA

Postavite sobni bicikl na ravnu površinu. Iza sobnog bicikla treba biti 183 cm (6 stopa) slobodnog prostora, 91 cm (3 stope) sa svake strane i 30 cm (1 stopa) ispred sobnog bicikla. Ne postavljajte bicikl u područje koje će blokirati bilo koji otvor za zrak ili ventilaciju. Sobni bicikl ne smije se nalaziti u garaži, natkrivenom trijemu, u blizini vode ili na otvorenom.

Kako biste smanjili rizik od ozljeda, budite iznimno oprezni prilikom premještanja sobnog bicikla. Ne pokušavajte ga premještati preko neravnih površina i preporučuje se da bude sigurnosni prostor od 20 inča (minimum) do najbliže opreme.

KAKO PRILAGODITI JEDINICU

Sobni bicikl se može prilagoditi za maksimalnu udobnost i učinkovitost vježbanja. Upute u nastavku opisuju jedan pristup prilagođavanju sobnog bicikla kako bi se osigurala optimalna udobnost korisnika i idealan položaj tijela; možete odabrati drugačiji način prilagodbe sobnog bicikla.

PRILAGODBA SJEDALA

Pravilna visina sjedala pomaže osigurati maksimalnu učinkovitost i udobnost vježbanja, istovremeno smanjujući rizik od ozljeda. Podesite visinu sjedala kako biste bili sigurni da je u pravilnom položaju, onom koji drži lagani pregib u koljenu dok su vam noge u ispruženom položaju.

PRILAGODBA UPRAVLJAČA

Pravilan položaj upravljača temelji se prvenstveno na udobnosti. Tipično, upravljač bi trebao biti postavljen malo više od sjedala za početnike bicikliste. Napredni biciklisti mogu isprobati različite visine kako bi dobili raspored koji vam najviše odgovara.

ZA PODEŠAVANJE VISINE SJEDALA

Okrenite ručicu za podešavanje u smjeru suprotnom od kazaljke na satu i podesite sjedalo u udoban položaj za pedaliranje. Okrenite ručicu u smjeru kazaljke na satu kako biste zaključali položaj sjedala.

ZA PODEŠAVANJE VODORAVNOG POLOŽAJA SJEDALA

Okrenite ručicu za podešavanje u smjeru suprotnom od kazaljke na satu kako biste pomaknuli sjedalo naprijed ili nazad po želji. Okrenite ručicu u smjeru kazaljke na satu kako biste zaključali položaj sjedala. Ispitajte klizanje sjedala radi pravilnog rada.

ZA PODEŠAVANJE VISINE UPRAVLJAČA

Okrenite ručicu za podešavanje u smjeru suprotnom od kazaljke na satu kako biste podesili visinu upravljača. Podignite ili spustite upravljač na željenu visinu. Okrenite ručicu u smjeru kazaljke na satu kako biste zaključali položaj upravljača.

ZA PODEŠAVANJE REMENA PEDALA

Postavite svaki gležanj stopala na pedalu i u kopču za prste tako da je gležanj stopala centriran iznad osovine pedale (središte pedale). Rotirajte jedno stopalo do dosega ruke i povucite remen kopče za prste. Ponovite za drugo stopalo. Držite koljena iznad stopala dok pedalirate. Da biste izvadili stopalo iz kopče za prste, otpustite remen i izvucite ga.

KONTROLA NAPETOSTI I KOČNICA ZA SLUČAJ OPASNOSTI

Željena razina težine pedaliranja (otpor) može se regulirati u finim koracima pomoću gumba za kontrolu napetosti. Da biste povećali otpor, okrenite gumb za kontrolu napetosti u smjeru kazaljke na satu. Da biste smanjili otpor, okrenite gumb u smjeru suprotnom od kazaljke na satu.

• Da biste zaustavili zamašnjak tijekom pedaliranja, pritisnite crvenu ručicu kočnice za slučaj opasnosti.
• Zamašnjak bi se trebao brzo potpuno zaustaviti.
• Provjerite jesu li vam cipele učvršćene u kopču za prste.
• Primijenite punu otpornost opterećenja kada bicikl nije u uporabi kako biste spriječili ozljede zbog pomicanja komponenti pogonskog mehanizma.

Sobni bicikl nema zamašnjak koji se slobodno kreće; pedale će se nastaviti pomicati zajedno sa zamašnjakom dok se zamašnjak ne zaustavi. Potrebno je smanjenje brzine na kontroliran način. Da biste odmah zaustavili zamašnjak, pritisnite crvenu ručicu kočnice za slučaj opasnosti. Uvijek pedalirajte na kontroliran način i prilagodite željenu kadencu prema vlastitim sposobnostima. Pritisnite crvenu ručicu prema dolje = zaustavljanje u nuždi.

Sobni bicikl koristi fiksni zamašnjak koji stvara zamah i držat će pedale okretati čak i nakon što korisnik prestane pedalirati ili ako korisnikova stopala skliznu. NEMOJTE POKUŠAVATI UKLONITI STOPALA S PEDALA ILI SIĆI S UREĐAJA DOK SE PEDALE I ZAMAŠNJAK POTPUNO NE ZAUSTAVE. Nepoštivanje ovih uputa može dovesti do gubitka kontrole i potencijalnih ozbiljnih ozljeda.

INFORMACIJE O MODELU

UKLJUČENI GLAVNI DIJELOVI

• 1 Glavni okvir
• Prednji i stražnji stabilizator
• Set upravljača
• Set stupa sjedala

UKLJUČENO PAKIRANJE DIJELOVA

• 1 Kutija konzole (samo S3+)
• 1 Kutija s dijelovima
• 1 Boca za vodu
• 1 Korisnički priručnik

RASPAKIRANJE

Zbog težine sobnog bicikla, preporučuje se da montažu obavljaju dvije osobe. Postavite sobni bicikl u očišćeno područje i uklonite sav materijal za pakiranje; nemojte odlagati materijal za pakiranje dok montaža ne bude dovršena.

NAPOMENA: Tijekom svakog koraka montaže, provjerite jesu li SVE matice i vijci na mjestu i djelomično uvučeni prije nego što potpuno zategnete BILO KOJI vijak.

NAPOMENA: Lagano nanošenje masti može pomoći pri ugradnji hardvera. Preporučuje se bilo kakva mast, poput litijske masti za bicikle.

TREBATE POMOĆ?
Ako imate pitanja ili nedostaju dijelovi, obratite se svom lokalnom prodavaču. Kontakt informacije mogu se nalaziti na stražnjoj strani ovog priručnika ili na jamstvenom listu.

UPUTE ZA SASTAVLJANJE

POPIS DIJELOVA ZA SASTAVLJANJE

STAVKA	OPIS	KOL.	SPECIFIKACIJA
1	Upravljač	1	Krom i PVC premaz
2	Cijev sjedala	1	Krom
3	Pedala (L)	1	Lijevi navoj
4	Pedala (R)	1	Desni navoj
5	Kombinirani ključ	1
6	Imbus ključ	1	za 2 stabilizatora
7	Imbus vijak	4	M8 x 16L
8	Podloška	4	8
9	Prednji okvir baze	1	S 2 transportna kotača
10	Stražnji stabilizator	1	Bez 2 transportna kotača

KORAK 1

1. Ugradite UPRAVLJAČ (1) u prihvatnik okvira i učvrstite gumbom.


Napomena: za sastavljanje S3+, spojite gornji i donji kabel upravljača prije ugradnje upravljača.

KORAK 2

1. Ugradite CIJEV SJEDALA (2) u prihvatnik okvira i učvrstite gumbom.


KORAK 3

1. Uvrnite LIJEVU PEDALU (3) koja ima oznaku "L" na osovini u lijevu bočnu ručicu bicikla pomoću KOMBINIRANOG KLJUČA (5). Imajte na umu da pedala L ima lijevi navoj koji se mora okretati u smjeru suprotnom od kazaljke na satu da biste je zategnuli.
2. Uvrnite DESNU PEDALU (4) koja ima oznaku "R" na osovini u desnu bočnu ručicu bicikla pomoću KOMBINIRANOG KLJUČA (5). Imajte na umu da pedala R ima desni navoj koji se mora okretati u smjeru suprotnom od kazaljke na satu da biste je zategnuli.

KORAK 4

1. Pričvrstite PREDNJI OKVIR BAZE (9) na okvir pomoću DVA IMBUS VIJKA (7) i DVIJE PODLOŠKE (8), i čvrsto ga učvrstite pomoću IMBUS KLJUČA (6).


KORAK 5

1. Pričvrstite STRAŽNJI STABILIZATOR (10) na okvir pomoću DVA IMBUS VIJKA (7) i DVIJE PODLOŠKE (8), i čvrsto ga učvrstite pomoću IMBUS KLJUČA (6).


KORAK 6

(SAMO S3+)

1. Ugradite MONTAŽNU STEZALJKU na gornji upravljač s vijkom konzole i podesite kut konzole.
   Napomena: nemojte zatezati vijak u ovoj fazi.
2. Pažljivo pričvrstite KABEL SENZORA (a) spojen na okvir na DONJI KABEL KONZOLE (b) koji se nalazi unutar sklopa upravljača.
   Napomena: Provjerite je li upravljač smješten i zaključan u najnižem položaju za podešavanje visine, to će omogućiti pristup spojnom kabelu unutar upravljača za oba kabela da se pričvrste.
3. Nakon spajanja, pričvrstite kabel na gornji unutarnji okvir prednjih vilica RSH zamašnjaka, pomoću samoljepljive podloge za uredno držanje kabela. (Ovo je KABEL(a) koji je prethodno sastavljen na donji okvir.)

Napomena: Provjerite da nema labavog kabela koji bi mogao doći u dodir sa zamašnjakom nakon što je kabelski svežanj sastavljen.

KORAK 7

(SAMO S3+)

1. Pričvrstite KONZOLU s montažnom stezaljkom konzole sa stražnje strane.
2. Pažljivo pričvrstite GORNJI KABEL KONZOLE na DONJI KABEL KONZOLE prethodno sastavljen na UPRAVLJAČ.
3. Nakon što se podesi kut konzole, potpuno zategnite vijak na montažnoj stezaljci.

KORAK 8

1. Čestitamo, uspješno ste sastavili sobni bicikl.
2. Redovito podmazujte cijev sjedala, kočionu oblogu i podešavanje upravljača mazivom iz paketa dijelova i provjerite poravnanje senzora.

SASTAVLJANJE JE ZAVRŠENO!
S3 / S3+
Maks. težina korisnika: 130 kg / 286 lbs
Težina proizvoda: 43 kg / 95 lbs.
Ukupne dimenzije: 110 x 47 x 90 cm /43" x 19" x 35"

RAD KONZOLE

PRIKAZ KONZOLE

S3+
PRIKAZ MONITORA:
U načinu vježbanja, LCD prozori će prikazivati ​​RPM, KCAL i ODO.
Možete pritisnuti lijevu tipku za promjenu prikaza između VRIJEME/BRZINA/SAT/UDALJENOST

LIJEVA I DESNA TIPKA:

1. Pritisnite bilo koju tipku za buđenje konzole iz načina rada za uštedu energije.
2. Tijekom načina vježbanja, pritisnite lijevu tipku za promjenu prikaza između VRIJEME/BRZINA/SAT/UDALJENOST.

POSTAVLJANJE SATA

S3+
Pritisnite lijevu tipku dok se ne prikaže SAT, pritisnite desnu tipku 3 sekunde za ulazak u način postavljanja za podešavanje postavki sata.
Promijenite vrijednost pritiskom na desnu tipku i potvrdite pritiskom na lijevu tipku, konzola će automatski spremiti zadanu vrijednost nakon 5 sekundi.

POSTAVLJANJE OSOBNIH PODATAKA O VJEŽBANJU

S3+
Pritisnite lijevu tipku dok se ne prikaže BRZINA, pritisnite desnu tipku 3 sekunde za podešavanje osobnih podataka (težina korisnika, spol i vrijeme vježbanja itd.)
Promijenite vrijednost pritiskom na desnu tipku i potvrdite pritiskom na lijevu tipku, konzola će automatski spremiti zadanu vrijednost nakon 5 sekundi.

ŠTEDNJA ENERGIJE

S3+
Kako biste smanjili potrošnju energije, vaš će uređaj automatski ući u način rada za uštedu energije kada se ne koristi i može se brzo probuditi dodirom tipke.

UOBIČAJENA PITANJA O PROIZVODU

JESU LI ZVUKOVI KOJE MOJ UREĐAJ PROIZVODI NORMALNI?

Naši sobni bicikli su jedni od najtiših dostupnih jer koriste remenske pogone i otpor kočenja konzolnim nosačem. Koristimo najkvalitetnije ležajeve i lance/remene kako bismo smanjili buku. Međutim, budući da je sam sustav otpora tako tih, povremeno ćete čuti druge blage mehaničke zvukove. Za razliku od starijih, bučnijih tehnologija, na našim sobnim biciklima nema ventilatora, tarnih remena ili buke alternatora koji bi prikrili te zvukove. Ovi mehanički zvukovi, koji mogu, ali i ne moraju biti povremeni, normalni su i uzrokovani su prijenosom značajnih količina energije na zamašnjak koji se brzo okreće. Svi ležajevi, lanci/remeni i drugi rotirajući dijelovi stvarat će određenu buku koja će se prenositi kroz kućište i okvir. Također je normalno da se ti zvukovi malo mijenjaju tijekom vježbanja i tijekom vremena zbog toplinskog širenja dijelova.

ZAŠTO JE SOBNI BICIKL KOJI MI JE DOSTAVLJEN GLASNIJI OD ONOG U TRGOVINI?
Svi fitness proizvodi čine se tišima u velikom izložbenom prostoru trgovine jer općenito ima više pozadinske buke nego u vašem domu. Također, bit će manje jeke na podu od betona prekrivenog tepihom nego na drvenom podu. Ponekad će teška gumena prostirka pomoći u smanjenju jeke kroz pod. Ako se fitness proizvod postavi blizu zida, bit će više reflektirane buke.

KOLIKO ĆE TRAJATI REMEN

Računalno modeliranje koje smo napravili pokazalo je tisuće sati bez potrebe za održavanjem. Ne biste trebali mijenjati remen dok imate sobni bicikl.

MOGU LI LAKO POMAKNUTI SOBNI BICIKL NAKON ŠTO JE SASTAVLJEN?
Vaš sobni bicikl ima par transportnih kotača ugrađenih u prednju cijev stabilizatora. Slijedite odjeljak o premještanju sobnog bicikla da biste ga transportirali. Važno je da svoj sobni bicikl postavite u udobnu i primamljivu sobu. Vaš je sobni bicikl dizajniran za korištenje minimalnog prostora na podu. Mnogi ljudi svoje sobne bicikle postavljaju okrenute prema TV-u ili prozoru sa slikom. Ako je ikako moguće, izbjegavajte postavljanje sobnog bicikla u nedovršeni podrum. Kako bi vam vježbanje postalo poželjna svakodnevna aktivnost, sobni bicikl trebao bi biti u ugodnom okruženju.

RJEŠAVANJE PROBLEMA

Uređaj proizvodi zvuk škripanja ili cvrkutanja

Provjerite sljedeće:

• Sobni bicikl je na ravnoj površini.
• Otpustite sve vijke pričvršćene tijekom postupka sastavljanja, podmažite navoje i ponovno ih zategnite.

Ako to ne riješi problem, možete se
OBRATITI SLUŽBI ZA TEHNIČKU PODRŠKU KORISNICIMA NA BROJ NA INFORMACIJSKOJ KARTICI.

Sljedeće informacije mogu se tražiti od vas kada nazovete. Molimo da ove stavke budu lako dostupne:

• Naziv modela
• Serijski broj
• Dokaz o kupnji (račun ili izvod s kreditne kartice)

Možda ćete pronaći više prijedloga za rješavanje problema u odjeljku za korisničku podršku na našoj web stranici. Kontaktirajte korisničku podršku koristeći kontaktne informacije na INFORMACIJSKOJ KARTICI.

Kako bi Služba za tehničku podršku korisnicima mogla servisirati vaš sobni bicikl, možda će morati postaviti detaljna pitanja o simptomima koji se javljaju. Neka pitanja za rješavanje problema koja se mogu postaviti su:

• Koliko dugo se javlja ovaj problem?
• Javlja li se ovaj problem pri svakoj upotrebi? Sa svakim korisnikom?
• Ako čujete buku, dolazi li ona s prednje ili stražnje strane? Kakva je to buka (udarac, brušenje, škripanje, cvrkutanje itd.)?
• Je li stroj podmazan i održavan prema rasporedu održavanja?

Odgovaranjem na ova i druga pitanja tehničari će moći poslati odgovarajuće zamjenske dijelove i servis potreban da vi i vaš sobni bicikl ponovno radite!

ODRŽAVANJE

Razina sigurnosti koju daje dizajn sobnog bicikla može se održati samo kada se oprema redovito pregledava na oštećenja i istrošenost. Neispravne komponente treba zamijeniti ili opremu treba staviti izvan upotrebe dok se ne popravi.

DNEVNO

• Obrišite sobni bicikl nakon svake upotrebe kako biste uklonili znoj i vlagu. Koristite sapun i vodu ili razrijeđenu neabrazivnu otopinu za čišćenje u kućanstvu. Isperite kako biste uklonili ostatke deterdženta, a zatim osušite.
• Prije svakog treninga provjerite ima li labavih komponenti kao što su pedale ili kurble prije početka sljedeće upotrebe. Zategnite sve labave dijelove.

TJEDNO

• Provjerite je li zamašnjak pravilno poravnat. Po potrebi zategnite matice zamašnjaka.
• Uklonite štitnik lanca i provjerite je li lanac labav. Po potrebi podesite i podmažite lanac.
• Provjerite jesu li ručice kurble čvrsto pričvršćene za donji nosač.
• Pregledajte sve dijelove, matice, vijke ili zavrtnje radi podešavanja, zamjene ili održavanja.

MJESEČNO

• Pregledajte okvir i glavne komponente sklopa na hrđu ili koroziju. Nagnite bicikl ili ga postavite u položaj naopako kako biste locirali područja gdje se može razviti hrđa i korozija. Upotrijebite malu žičanu četku za uklanjanje nakupljene hrđe u malim pukotinama, kao što su nožice za niveliranje, ručice za brzo otpuštanje i drugi sklopovi vijaka.
• Pregledajte sve istrošene dijelove radi podešavanja ili moguće zamjene dijelova. Posebnu pozornost obratite na sljedeće:
  1. Pregledajte istrošenost kočione pločice. Prekomjerna istrošenost ili suhoća ukazuju na potrebu za zamjenom.
  2. Pregledajte istrošenost jastučića sjedala. Pukotine, poderotine ili prekomjerno pomicanje ukazuju na potrebu za zamjenom.
  3. Pregledajte pedale na zazor. Prekomjerno pomicanje pedala ukazuje na potrebu za zamjenom.
• Pregledajte napetost lanca rotiranjem kurble kako biste zamašnjak pokrenuli prema naprijed. Izvodite ovaj pokret u koracima od 1/4 okreta kako biste procijenili postoji li slobodan hod između kurble i zamašnjaka.
• Suhoća ili dugotrajna uporaba mogu uzrokovati zatezanje podešavanja visine i dosega za sjedalo i upravljač. U tom slučaju, klizni sklop treba ukloniti iz okvira i prije sastavljanja nanijeti sloj lagane masti duž klizne površine. Slično tome, nanesite malo lagane masti na stezni sklop kako biste osigurali da se ne zaglavi. Očistite višak masti prije ponovnog sastavljanja.
• Redovito podmazujte cijev sjedala, kočionu pločicu i podešavanje upravljača mazivom iz paketa dijelova.

EKSPLODIRANI PRIKAZ

EKSPLODIRANI PRIKAZ S3

EKSPLODIRANI PRIKAZ S3+

POPIS DIJELOVA

POPIS DIJELOVA S3 & S3+
