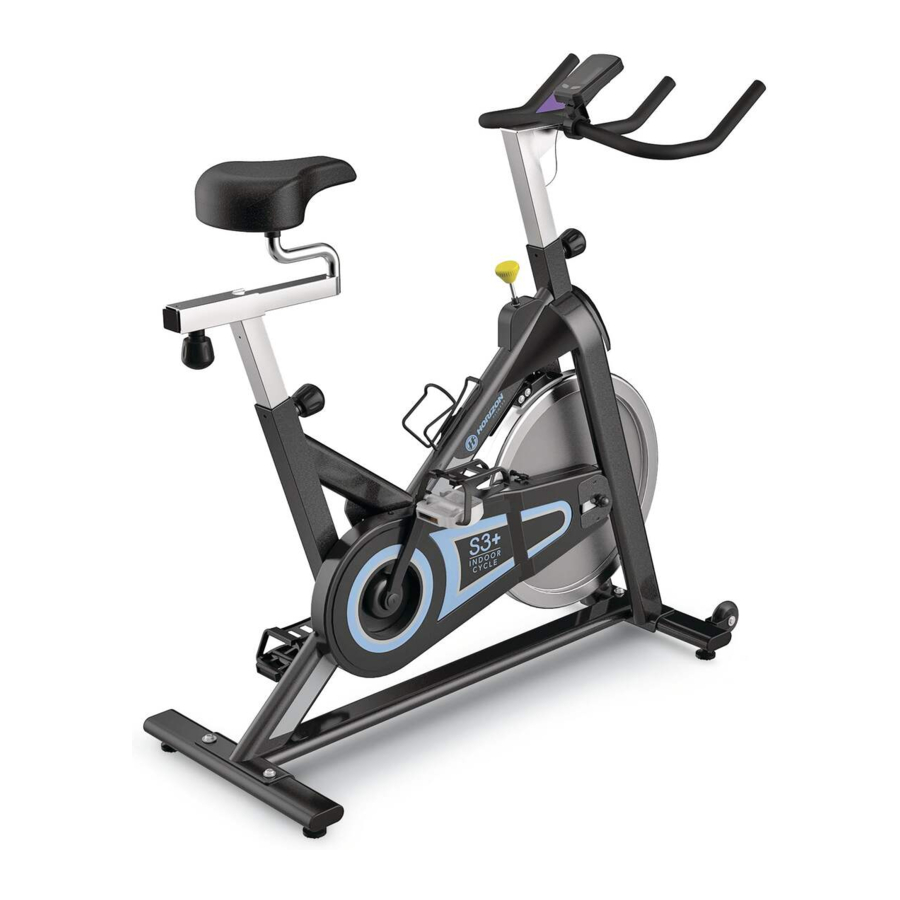

Priročnik za sobno kolo Horizon Fitness S3+, S3

KAKO PREMESTITI NAPRAVO

Zaradi teže sobnega kolesa je priporočljivo, da ga premikata dve osebi. Medtem ko ena oseba dvigne zadnji del sobnega kolesa, druga oseba trdno drži krmilo in nagne sobno kolo naprej, dokler se ne začne kotaliti po kolesih. Previdno premaknite sobno kolo na želeno mesto in ga nato spustite.
Če se sobno kolo po postavitvi na tla maje, obrnite izravnalne nogice pod sprednjim ali zadnjim stabilizatorjem, dokler se gibanje majanja ne odpravi.

LOKACIJA NAPRAVE

Sobno kolo postavite na ravno površino. Za sobnim kolesom mora biti 183 cm prostora, na vsaki strani 91 cm in pred sobnim kolesom 30 cm. Kolesa ne postavljajte na nobeno mesto, ki bi blokiralo kakršno koli zračno odprtino. Sobno kolo ne sme biti v garaži, pokriti terasi, blizu vode ali na prostem.

Za zmanjšanje tveganja poškodb bodite pri premikanju sobnega kolesa izjemno previdni. Ne poskušajte ga premikati po neravnih površinah in zagotovite varnostni prostor najmanj 50 cm do najbližje opreme.

KAKO NASTAVITI ENOTO

Sobno kolo je mogoče prilagoditi za največje udobje in učinkovitost vadbe. Spodnja navodila opisujejo en pristop k nastavitvi sobnega kolesa, da se zagotovi optimalno udobje uporabnika in idealna telesna drža; sobno kolo lahko nastavite tudi drugače.

NASTAVITEV SEDLA

Pravilna višina sedla pomaga zagotoviti največjo učinkovitost in udobje vadbe, hkrati pa zmanjšuje tveganje poškodb. Nastavite višino sedla tako, da bo v pravilnem položaju, ki ohranja rahlo upognjeno koleno, ko so vaše noge v iztegnjenem položaju.

NASTAVITEV KRMILA

Pravilen položaj krmila temelji predvsem na udobju. Običajno mora biti krmilo pri začetnih kolesarjih postavljeno nekoliko višje od sedla. Napredni kolesarji lahko preizkusijo različne višine, da dobijo najprimernejšo razporeditev zase.

ZA NASTAVITEV VIŠINE SEDLA

Obrnite nastavitveno ročico v nasprotni smeri urinega kazalca in nastavite sedlo v udoben položaj za pedaliranje. Obrnite ročico v smeri urinega kazalca, da zaklenete položaj sedla.

ZA NASTAVITEV VODORAVNEGA POLOŽAJA SEDLA

Obrnite nastavitveno ročico v nasprotni smeri urinega kazalca, da sedlo potisnete naprej ali nazaj, kot želite. Obrnite ročico v smeri urinega kazalca, da zaklenete položaj sedla. Preizkusite drsenje sedla za pravilno delovanje.

ZA NASTAVITEV VIŠINE KRMILA

Obrnite nastavitveno ročico v nasprotni smeri urinega kazalca, da nastavite višino krmila. Dvignite ali spustite krmilo na želeno višino. Obrnite ročico v smeri urinega kazalca, da zaklenete položaj krmila.

ZA NASTAVITEV TRAKOV PEDAL

Postavite vsak gleženj na pedal in v sponko za prste, tako da je gleženj centriran nad osjo pedala (središče pedala). Zavrtite eno stopalo do dosega roke in povlecite navzgor trak sponke za prste. Ponovite za drugo stopalo. Med pedaliranjem držite kolena nad stopali. Če želite odstraniti stopalo iz sponke za prste, sprostite trak in ga izvlecite.

NADZOR NAPETOSTI IN ZAVORA ZA SILA

Želeno stopnjo težavnosti pri pedaliranju (odpor) je mogoče natančno regulirati z uporabo gumba za nadzor napetosti. Če želite povečati upor, obrnite gumb za nadzor napetosti v smeri urinega kazalca. Če želite zmanjšati upor, obrnite gumb v nasprotni smeri urinega kazalca.

• Če želite ustaviti vztrajnik med pedaliranjem, pritisnite rdečo ročico zasilne zavore.
• Vztrajnik bi se moral hitro popolnoma ustaviti.
• Prepričajte se, da so vaši čevlji pritrjeni v sponko za prste.
• Pri uporabi kolesa uporabite polno obremenitev upora, da preprečite poškodbe zaradi premikajočih se komponent pogonskega mehanizma.

Sobno kolo nima prosto gibljivega vztrajnika; pedala se bodo še naprej premikala skupaj z vztrajnikom, dokler se vztrajnik ne ustavi. Zmanjšanje hitrosti na nadzorovan način je potrebno. Če želite vztrajnik takoj ustaviti, pritisnite rdečo ročico zasilne zavore. Vedno pedalirajte na nadzorovan način in prilagodite želeno kadenco svojim sposobnostim. Pritisnite rdečo ročico navzdol = zaustavitev v sili.

Sobno kolo uporablja fiksni vztrajnik, ki gradi zagon in bo ohranjal vrtenje pedal tudi po tem, ko uporabnik neha pedalirati ali če uporabnikova stopala zdrsnejo. NE POSKUŠAJTE ODSTRANITI STOPAL S PEDAL ALI SESTAVLJATI S STROJA, DOKLER SE PEDALA IN VZTRAJNIK POPOLNOMA NE USTAVIJO. Neupoštevanje teh navodil lahko povzroči izgubo nadzora in možnost resnih poškodb.

INFORMACIJE O MODELU

GLAVNI PRILOŽENI DELI

• 1 Glavni okvir
• Sprednji in zadnji stabilizator
• Komplet krmila
• Komplet sedežne opore

PRILOŽENO PAKIRANJE DELOV

• 1 Konzola (samo S3+)
• 1 Škatla z deli
• 1 Bidon
• 1 Navodila za uporabo

RAZPAKIRANJE

Zaradi teže sobnega kolesa je priporočljivo, da montažo izvedeta dve osebi. Sobno kolo postavite na očiščeno območje in odstranite ves embalažni material; embalažnega materiala ne zavrzite, dokler montaža ni končana.

OPOMBA: Med vsakim korakom montaže se prepričajte, da so VSE matice in vijaki na svojem mestu in delno naviti, preden popolnoma privijete kateri koli ENEGA vijaka.

OPOMBA: Lahko mazanje lahko pomaga pri namestitvi strojne opreme. Priporočljivo je katero koli mazivo, na primer litijevo mazivo za kolesa.

POTREBUJETE POMOČ?
Če imate vprašanja ali če kateri koli deli manjkajo, se obrnite na lokalnega prodajalca. Kontaktni podatki so lahko na zadnji strani tega priročnika ali na garancijskem listu.

NAVODILA ZA SESTAVLJANJE

SEZNAM DELOV ZA SESTAVLJANJE

ITEM	DESCRIPTION	QTY	SPECIFICATION
1	Handlebar	1	Chrome & PVC dipping
2	Seat Post	1	Chrome
3	Pedal (L)	1	Left threaded
4	Pedal (R)	1	Right threaded
5	Combination Wrench	1
6	Allen Wrench	1	for 2 stabilizes
7	Allen Bolt	4	M8 x 16L
8	Washer	4	8
9	Front Base Frame	1	With 2 transportation wheels
10	Rear Stabilizer	1	Without 2 transportation wheels

1. KORAK

1. Namestite KRMILO (1) v sprejemnik okvirja in ga pritrdite z gumbom.


Opomba: za sestavljanje S3+ priključite zgornji in spodnji kabel krmila, preden namestite krmilo.

2. KORAK

1. Namestite STOJNIK SEDEŽA (2) v sprejemnik okvirja in ga pritrdite z gumbom.


3. KORAK

1. Privijte LEVI PEDAL (3), ki ima oznako "L" na vretenu, na levo stran ročice kolesa z uporabo KOMBINIRANEGA KLJUČA (5). Upoštevajte, da ima levi pedal levi navoj, ki ga je treba zategniti v nasprotni smeri urinega kazalca.
2. Privijte DESNI PEDAL (4), ki ima oznako "R" na vretenu, na desno stran ročice kolesa z uporabo KOMBINIRANEGA KLJUČA (5). Upoštevajte, da ima desni pedal desni navoj, ki ga je treba zategniti v nasprotni smeri urinega kazalca.

4. KORAK

1. Pritrdite SPREDNJI OSNOVNI OKVIR (9) na okvir z uporabo DVEH IMBUS VIJAKOV (7) in DVEH PODLOŽK (8) ter ga trdno pritrdite z IMBUS KLJUČEM (6).


5. KORAK

1. Pritrdite ZADNJI STABILIZATOR (10) na okvir z uporabo DVEH IMBUS VIJAKOV (7) in DVEH PODLOŽK (8) ter ga trdno pritrdite z IMBUS KLJUČEM (6).


6. KORAK

(SAMO S3+)

1. Namestite MONTAŽNO OBJEMKO na zgornje krmilo z vijakom konzole in prilagodite kot konzole.
   Opomba: vijaka na tej stopnji ne zategnite.
2. Pazljivo pritrdite SENZORSKI KABEL (a), priključen na okvir, na SPODNJI KABEL KONZOLE (b), ki se nahaja v sklopu krmila.
   Opomba: Prepričajte se, da je krmilo nameščeno in zaklenjeno v najnižjem položaju nastavitve višine, kar bo omogočilo dostop do priključnega kabla znotraj krmila, da se lahko priključita oba kabla.
3. Ko je kabel priključen, ga pritrdite na zgornji notranji okvir sprednjih vilic vztrajnika RSH z uporabo samolepilne podloge za urejanje kablov. (To je KABEL (a), ki je vnaprej sestavljen na spodnji okvir.)

Opomba: Preverite, ali ni ohlapnega kabla, ki bi lahko prišel v stik z vztrajnikom, ko je kabelski snop sestavljen.

7. KORAK

(SAMO S3+)

1. Pritrdite KONZOLO z montažno objemko konzole od zadaj.
2. Pazljivo pritrdite ZGORNJI KABEL KONZOLE na SPODNJI KABEL KONZOLE, ki je vnaprej sestavljen na KRMILO.
3. Ko je kot konzole nastavljen, popolnoma zategnite vijak na montažni objemki.

8. KORAK

1. Čestitamo, uspešno ste sestavili sobno kolo.
2. Redno mažite stojnik sedeža, zavorno oblogo in nastavitev krmila z mazivom v paketu delov ter preverite poravnavo senzorja.

SESTAVLJANJE KONČANO!
S3 / S3+
Najv. Teža uporabnika: 130 kg / 286 lbs
Teža izdelka: 43 kg / 95 lbs.
Skupne dimenzije: 110 x 47 x 90 cm / 43" x 19" x 35"

UPRAVLJANJE KONZOLE

PRIKAZ KONZOLE

S3+
PRIKAZ MONITORJA:
V načinu vadbe bodo okna LCD prikazovala RPM, KCAL in ODO.
Pritisnite levo tipko za spreminjanje prikaza med TIME/SPEED/CLOCK/DISTANCE

LEVA IN DESNA TIPKA:

1. Pritisnite katero koli tipko, da prebudite konzolo iz načina varčevanja z energijo.
2. Med vadbo pritisnite levo tipko za spreminjanje prikaza med TIME/SPEED/CLOCK/DISTANCE.

NASTAVITEV URE

S3+
Pritisnite levo tipko, dokler se ne prikaže CLOCK, pritisnite desno tipko za 3 sekunde, da vstopite v način nastavitve za prilagajanje nastavitve ure.
Spremenite vrednost s pritiskom na desno tipko in potrdite s pritiskom na levo tipko, konzola bo samodejno shranila podano vrednost po 5 sekundah.

NASTAVITEV DATUMA OSEBNE VADBE

S3+
Pritisnite levo tipko, dokler se ne prikaže SPEED, pritisnite desno tipko za 3 sekunde, da prilagodite nastavitev osebnih podatkov (teža uporabnika, spol in čas vadbe itd.).
Spremenite vrednost s pritiskom na desno tipko in potrdite s pritiskom na levo tipko, konzola bo samodejno shranila podano vrednost po 5 sekundah.

VARČEVANJE Z ENERGIJO

S3+
Za zmanjšanje porabe energije bo vaš stroj samodejno prešel v način varčevanja z energijo, ko ni v uporabi, in ga je mogoče hitro prebuditi s pritiskom na gumb.

POGOSTA VPRAŠANJA O IZDELKU

SO ZVOKI, KI JIH OGLAŠA MOJA NAPRAVA, NORMALNI?

Naša sobna kolesa so med najtišjimi, ki so na voljo, saj uporabljajo pogone na jermen in konzolno zavorno upornost. Uporabljamo ležaje in verige/jermene najvišje kakovosti za zmanjšanje hrupa. Ker pa je sam sistem upornosti tako tih, boste občasno slišali druge rahle mehanske zvoke. Za razliko od starejših, glasnejših tehnologij, na naših sobnih kolesih ni ventilatorjev, frikcijskih jermenov ali alternatorjev, ki bi prikrili te zvoke. Ti mehanski zvoki, ki so lahko občasni ali ne, so normalni in so posledica prenosa znatne količine energije na hitro vrteči se vztrajnik. Vsi ležaji, verige/jermeni in drugi vrteči se deli bodo ustvarjali nekaj hrupa, ki se bo prenašal skozi ohišje in okvir. Prav tako je normalno, da se ti zvoki med vadbo in sčasoma rahlo spremenijo zaradi toplotnega raztezanja delov.

ZAKAJ JE SOBNO KOLO, KI SO MI GA DOSTAVILI, GLASNEJŠE OD TISTEGA V TRGOVINI?
Vsi fitnes izdelki se zdijo tišji v velikem razstavnem prostoru trgovine, ker je na splošno več hrupa v ozadju kot v vašem domu. Prav tako bo manj odmeva na preprogi betonskih tleh kot na leseni oblogi. Včasih bo težka gumijasta podloga pomagala zmanjšati odmevanje skozi tla. Če je fitnes izdelek nameščen blizu stene, bo več odbitega hrupa.

KOLIKO ČASA BO ZDRŽAL JERMEN?

Računalniško modeliranje, ki smo ga izvedli, je pokazalo na tisoče ur brez vzdrževanja. Jermena vam ne bi bilo treba zamenjati, dokler imate sobno kolo.

ALI LAHKO ENOSTAVNO PREMAKNETE SOBNO KOLO, KO JE SESTAVLJENO?
Vaše sobno kolo ima par transportnih koles, vgrajenih v sprednjo stabilizacijsko cev. Sledite razdelku o premikanju sobnega kolesa, da ga premaknete. Pomembno je, da sobno kolo postavite v udoben in privlačen prostor. Vaše sobno kolo je zasnovano tako, da zavzame minimalno prostora. Mnogi ljudje bodo svoja sobna kolesa postavili tako, da gledajo proti televiziji ali oknu s pogledom. Če je le mogoče, se izogibajte postavljanju sobnega kolesa v nedokončano klet. Da bi vam vadba postala zaželena dnevna aktivnost, mora biti sobno kolo v udobnem okolju.

ODPRAVLJANJE TEŽAV

Naprava oddaja škripanje ali čivkanje

Preverite naslednje:

• Notranje kolo je na ravni površini.
• Odvijte vse vijake, pritrjene med postopkom sestavljanja, namažite navoje in jih ponovno privijte.

Če to ne odpravi težave, lahko
SE OBRNETE NA TEHNIČNO PODPORO STRANKAM NA ŠTEVILKO NA INFORMACIJSKI KARTICI.

Ko boste poklicali, boste morda morali posredovati naslednje informacije. Prosimo, da imate te elemente pripravljene:

• Ime modela
• Serijska številka
• Dokazilo o nakupu (račun ali izpisek kreditne kartice)

Več predlogov za odpravljanje težav lahko najdete v razdelku za podporo strankam na naši spletni strani. Obrnite se na podporo strankam s kontaktnimi informacijami na INFORMACIJSKI KARTICI.

Da bi tehnična podpora strankam lahko servisirala vaše notranje kolo, bo morda morala postaviti podrobna vprašanja o simptomih, ki se pojavljajo. Nekatera vprašanja za odpravljanje težav, ki vam jih lahko zastavijo, so:

• Kako dolgo se ta težava pojavlja?
• Se ta težava pojavi pri vsaki uporabi? Pri vsakem uporabniku?
• Če slišite hrup, prihaja spredaj ali zadaj? Kakšen hrup je to (udaranje, brušenje, škripanje, čivkanje itd.)?
• Ali je bil stroj mazan in vzdrževan v skladu z načrtom vzdrževanja?

Odgovarjanje na ta in druga vprašanja bo tehnikom omogočilo, da pošljejo ustrezne nadomestne dele in storitev, ki je potrebna, da boste vi in vaše notranje kolo spet delovali!

VZDRŽEVANJE

Raven varnosti, ki jo zagotavlja zasnova notranjega kolesa, se lahko ohranja le, če se oprema redno pregleduje glede poškodb in obrabe. Nedelujoče komponente je treba zamenjati ali opremo izločiti iz uporabe, dokler ni popravljena.

DNEVNO

• Po vsaki uporabi obrišite notranje kolo, da odstranite znoj in vlago. Uporabite milo in vodo ali razredčeno neabrazivno gospodinjsko čistilo. Izperite, da odstranite ostanke detergenta, in nato posušite.
• Pred vsako sejo preverite, ali so deli ohlapni, kot so pedala ali ročice, preden začnete z naslednjo uporabo. Privijte vse ohlapne dele.

TEDENSKO

• Preverite pravilno poravnavo vztrajnika. Po potrebi zategnite matice vztrajnika.
• Odstranite ščitnik verige in preverite, ali je veriga ohlapna. Po potrebi verigo nastavite in namažite.
• Preverite, ali so ročice trdno pritrjene na spodnji nosilec.
• Preglejte vse dele, matice, vijake ali sornike glede nastavitev, zamenjav ali vzdrževanja.

MESEČNO

• Preglejte okvir in glavne sestavne dele glede rje ali korozije. Nagnite kolo ali ga postavite v obrnjen položaj, da poiščete območja, kjer se lahko razvije rja in korozija. Uporabite majhno žično krtačo, da odstranite nakopičeno rjo v majhnih razpokah, kot so izravnalne noge, hitro sprostitvene ročice in drugi sklopi vijakov.
• Preglejte vse obrabljive elemente glede nastavitev ali možne zamenjave delov. Posebno pozornost posvetite naslednjemu:
  1. Preglejte zavorno oblogo glede obrabe. Prekomerna obraba ali suhost kaže, da je potrebna zamenjava.
  2. Preglejte blazinico sedeža glede obrabe. Razpoke, raztrganine ali prekomerno premikanje kažejo, da je potrebna zamenjava.
  3. Preglejte pedala glede zračnosti. Prekomerno premikanje pedal kaže, da je potrebna zamenjava.
• Preverite napetost verige tako, da zavrtite ročico, da poganja vztrajnik naprej. To gibanje izvajajte v 1/4 obrata, da ocenite, ali obstaja prosta igra med ročico in vztrajnikom.
• Suhost ali dolgotrajna uporaba lahko povzročita, da se nastavitve višine in dosega za sedež in krmilo zategnejo. V tem primeru je treba drsni sklop odstraniti iz okvirja in pred montažo nanesti tanek sloj lahke masti po drsni površini. Podobno nanesite nekaj lahke masti na vpenjalni sklop, da zagotovite, da se ne zatakne. Pred ponovno montažo očistite odvečno mast.
• Redno namažite sedežno oporo, zavorno oblogo in nastavitev krmila z mazivom v vašem paketu delov.

RAZGLEDANA SLIKA

RAZGLEDANA SLIKA S3

RAZGLEDANA SLIKA S3+

SEZNAM DELOV

SEZNAM DELOV S3 & S3+
