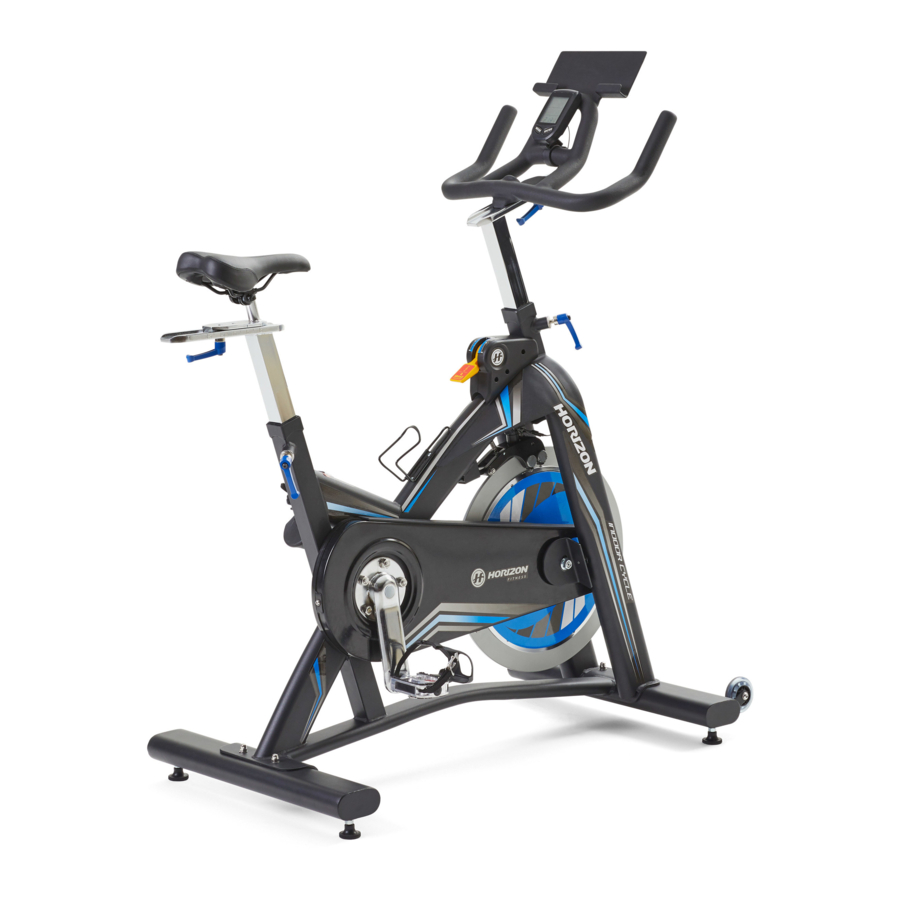

Horizon Fitness IC7.9 - Príručka pre INDOOR CYCLE

PREVÁDZKA JEDNOTKY

AKO PRESUNÚŤ ZARIADENIE

Vzhľadom na hmotnosť Indoor Cycle sa odporúča, aby ho presúvali dve osoby. Zatiaľ čo jedna osoba zdvíha zadnú časť Indoor Cycle, druhá osoba pevne drží riadidlá a nakláňa Indoor Cycle dopredu, až kým sa nezačne kotúľať na kolieskach. Opatrne presuňte Indoor Cycle na požadované miesto a potom ho spustite.
Ak sa Indoor Cycle po položení na podlahu kýve, otáčajte vyrovnávacími nožičkami pod predným alebo zadným stabilizátorom, kým sa kývanie neeliminuje.

UMIESTNENIE JEDNOTKY

Umiestnite Indoor Cycle na rovnú plochu. Okolo Indoor Cycle by mal byť priestor 60 cm z každej strany. Neumiestňujte bicykel do žiadnej oblasti, ktorá by blokovala vetracie otvory. Indoor Cycle by nemal byť umiestnený v garáži, na krytej terase, v blízkosti vody alebo vonku.

Aby ste znížili riziko zranenia, buďte pri presúvaní indoor cycle mimoriadne opatrní. Nepokúšajte sa ho presúvať po nerovnom povrchu a odporúča sa, aby bol v bezpečnej vzdialenosti minimálne 50 cm od najbližšieho zariadenia.

AKO NASTAVIŤ JEDNOTKU

Indoor Cycle je možné nastaviť pre maximálne pohodlie a efektivitu cvičenia. Nasledujúce pokyny popisujú jeden spôsob nastavenia Indoor Cycle na zabezpečenie optimálneho pohodlia používateľa a ideálneho umiestnenia tela; môžete sa rozhodnúť nastaviť Indoor Cycle odlišne.

NASTAVENIE SEDLA

Správna výška sedla pomáha zabezpečiť maximálnu efektivitu a pohodlie pri cvičení a zároveň znižuje riziko zranenia. Upravte výšku sedla, aby ste sa uistili, že je v správnej polohe, ktorá udržuje mierny ohyb v kolene, keď sú vaše nohy v natiahnutej polohe.

NASTAVENIE RIADIDIEL

Správna poloha pre riadidlá je založená predovšetkým na pohodlí. Typicky by mali byť riadidlá umiestnené o niečo vyššie ako sedlo pre začínajúcich cyklistov. Pokročilí cyklisti môžu vyskúšať rôzne výšky, aby získali usporiadanie, ktoré je pre vás najvhodnejšie.

NASTAVENIE VÝŠKY SEDLA

Otočte nastavovaciu páku proti smeru hodinových ručičiek a nastavte sedlo do pohodlnej polohy na pedálovanie. Otočte páku v smere hodinových ručičiek, aby ste zaistili polohu sedla.

NASTAVENIE HORIZONTÁLNEJ POLOHY SEDLA

Otočte nastavovaciu páku proti smeru hodinových ručičiek, aby ste posunuli sedlo dopredu alebo dozadu podľa potreby. Otočte páku v smere hodinových ručičiek, aby ste zaistili polohu sedla. Otestujte posúvanie sedla pre správnu funkciu.

NASTAVENIE VÝŠKY RIADIDIEL

Otočte nastavovaciu páku proti smeru hodinových ručičiek, aby ste nastavili výšku riadidiel. Zdvihnite alebo spustite riadidlá do požadovanej výšky. Otočte páku v smere hodinových ručičiek, aby ste zaistili polohu riadidiel.

NASTAVENIE POPRUHOV PEDÁLOV

Umiestnite každý členok nohy na pedál a do klipu na prsty tak, aby bol členok nohy vycentrovaný nad osou pedála (stred pedála). Otočte jednu nohu na dosah paže a potiahnite nahor popruh na klipu na prsty. Zopakujte pre druhú nohu. Počas pedálovania držte kolená nad nohami. Ak chcete vybrať nohu z klipu na prsty, uvoľnite popruh a vytiahnite ho.

OVLÁDANIE NAPÄTIA A NÚDZOVÁ BRZDA

Preferovaná úroveň náročnosti pedálovania (odpor) sa dá postupne regulovať pomocou páky ovládania napätia. Ak chcete zvýšiť odpor, zatlačte páku ovládania napätia smerom nadol k zemi. Ak chcete znížiť odpor, potiahnite rukoväť smerom nahor.

• Ak chcete zastaviť zotrvačník počas pedálovania, silno zatlačte na páku ovládania napätia, kým sa brzda neotrie o zotrvačník.
• Zotrvačník by sa mal rýchlo úplne zastaviť.
• Uistite sa, že máte topánky upevnené v klipu na prsty.
• Používajte plné zaťaženie odporom, keď sa bicykel nepoužíva, aby ste predišli zraneniam spôsobeným pohybom komponentov hnacieho ústrojenstva.

Indoor Cycle nemá voľne pohyblivý zotrvačník; pedále sa budú naďalej pohybovať spolu so zotrvačníkom, kým sa zotrvačník nezastaví. Je potrebné znižovať rýchlosť kontrolovaným spôsobom. Ak chcete zotrvačník okamžite zastaviť, silno zatlačte na páku ovládania napätia. Vždy pedálujte kontrolovaným spôsobom a prispôsobte si požadovanú kadenciu podľa vlastných schopností. Zatlačte páku ovládania napätia nadol = núdzové zastavenie.

Indoor Cycle používa pevný zotrvačník, ktorý vytvára hybnosť a udržiava pedále v otáčaní aj po tom, čo používateľ prestane pedálovať alebo ak sa používateľovi skĺznu nohy z pedálov. NEPOKÚŠAJTE SA ODSTRÁNIŤ NOHY Z PEDÁLOV ANI ZOSADnúŤ Z STROJA, KÝM SA ÚPLNE NEZASTAVIA PEDÁLE AJ ZOTRVAČNÍK. Nedodržanie týchto pokynov môže viesť k strate kontroly a potenciálnemu vážnemu zraneniu.

MONTÁŽ

Počas procesu montáže je potrebné venovať osobitnú pozornosť niekoľkým oblastiam. Je veľmi dôležité správne dodržiavať montážny návod a uistiť sa, že všetky diely sú pevne dotiahnuté. Ak sa montážny návod nedodržiava správne, vnútorný bicykel by mohol mať nedotiahnuté diely a bude sa zdať uvoľnený a môže spôsobovať dráždivé zvuky. Aby sa predišlo poškodeniu vnútorného bicykla, montážny návod sa musí preštudovať a mali by sa prijať nápravné opatrenia.

Pred pokračovaním nájdite sériové číslo vášho vnútorného bicykla, ktoré sa nachádza na prednom stabilizátore bicykla, a zapíšte si ho pre budúce použitie.

» Pri volaní servisu sa odvolajte na SÉRIOVÉ ČÍSLO a NÁZOV MODELU.
» Nezabudnite uviesť SÉRIOVÉ ČÍSLO a NÁZOV MODELU na vašom záručnom liste.

INFORMÁCIE O MODELI

HLAVNÉ SÚČASTI V BALENÍ

• Hlavný rám
• Predný stabilizátor
• Zadný stabilizátor
• Sada riadidiel
• Sada tyče riadidiel
• Konzola
• Sada pedálov
• Sada sedlovej tyče

DIELY V BALENÍ

• 1 krabica s dielmi
• 1 Návod na obsluhu

VYBALENIE

Vzhľadom na hmotnosť vnútorného bicykla sa odporúča, aby montáž vykonávali dve osoby. Umiestnite vnútorný bicykel do vyčisteného priestoru a odstráňte všetky obalové materiály; obalové materiály nelikvidujte, kým nie je montáž dokončená.

POZNÁMKA: Počas každého montážneho kroku sa uistite, že VŠETKY matice a skrutky sú na svojom mieste a čiastočne zaskrutkované predtým, ako úplne dotiahnete JEDNU skrutku.

POZNÁMKA: Ľahká aplikácia maziva môže pomôcť pri inštalácii hardvéru. Odporúča sa akékoľvek mazivo, ako napríklad lítiové mazivo na bicykle.

POTREBUJETE POMOC?
Ak máte otázky alebo ak vám chýbajú nejaké diely, kontaktujte svojho miestneho predajcu. Kontaktné informácie nájdete na zadnom paneli tohto návodu alebo na záručnom liste.

KROK 1

HARDVÉR PRE KROK 1:
Č.	POPIS	POČET
69	SKRUTKA	4
71	MATICA	4
72	PODLOŽKA	4
78	KĽÚČ	1

1. Pripevnite PREDNÝ STABILIZÁTOR (66) a ZADNÝ STABILIZÁTOR (67) k rámu pomocou 4 SKRUTIEK (69) a 4 PODLOŽIEK (72) a 4 MATÍC (71) a pevne ich zaistite pomocou KĽÚČA (78).


KROK 2

HARDVÉR PRE KROK 2:
Č.	POPIS	POČET
36	TYČ RIADIDIEL	1
39	SEDLOVÁ TYČ	1
58L	ĽAVÝ PEDÁL	1
58R	PRAVÝ PEDÁL	1
78	KĽÚČ	1

1. Naskrutkujte ĽAVÝ PEDÁL (58L), ktorý má na vretene "L", na ľavé rameno bicykla pomocou KĽÚČA (78). Upozorňujeme, že pedál "L" má ľavotočivý závit, ktorý je potrebné otáčať proti smeru hodinových ručičiek, aby sa dotiahol.
2. Naskrutkujte PRAVÝ PEDÁL (58R), ktorý má na vretene "R", na pravé rameno bicykla pomocou KĽÚČA (78). Upozorňujeme, že pedál "R" má pravotočivý závit, ktorý je potrebné otáčať v smere hodinových ručičiek, aby sa dotiahol.
3. Nainštalujte TYČ RIADIDIEL (36) do držiaka rámu a zaistite pomocou rýchloupínacieho mechanizmu.
4. Nainštalujte SEDLOVÚ TYČ (39) do držiaka rámu a zaistite pomocou rýchloupínacieho mechanizmu.

KROK 3

HARDVÉR PRE KROK 3:
Č.	POPIS	POČET
3	RÝCHLOUPÍNACÍ MECHANIZMUS	2
37	RIADIDLÁ	1
38	PODLOŽKY	4
40	POSÚVAČ SEDADLA	1
41	SEDLO	1

1. Nainštalujte RIADIDLÁ (37) do držiaka tyče riadidiel pomocou 2 PODLOŽIEK (38) a zaistite pomocou RÝCHLOUPÍNACIEHO MECHANIZMU (3).
2. Nainštalujte SEDLO (41) do držiaka POSÚVAČA SEDADLA (40) a zaistite pomocou kľúča.
3. Pripevnite POSÚVAČ SEDADLA (40) k SEDLOVEJ TYČI (39) pomocou 2 PODLOŽIEK (38) a zaistite pomocou RÝCHLOUPÍNACIEHO MECHANIZMU (3).

KROK 4

HARDVÉR PRE KROK 4:
Č.	POPIS	POČET
84	KONZOLA	1
85	MONTÁŽNA SVORKA	1

1. Upevnite KONZOLU (84) pomocou MONTÁŽNEJ SVORKY (85) zozadu.


KROK 5

1. Opatrne pripojte HORNÝ KÁBEL KONZOLY (A) k DOLNÉMU KÁBLU KONZOLY (B), ktorý je predmontovaný k riadidlám.
2. Opatrne pripojte KÁBEL TYČE (C) ku KÁBLU RÁMU (D), ktorý je predmontovaný v ráme.
3. Nastavte konzolu do preferovaného uhla pohľadu.
   POZNÁMKA: Skontrolujte, či nie je uvoľnený kábel, ktorý by sa mohol dotýkať zotrvačníka po zostavení káblového zväzku. Zastrčte akékoľvek uvoľnené káble.
4. Blahoželáme, úspešne ste zostavili vnútorný bicykel.

PREVÁDZKA KONZOLY

DISPLEJ KONZOLY

MONITOROVACÍ DISPLEJ MONITORA:
V režime cvičenia sa na oknách LCD zobrazí RPM, KCAL a ODO.
Stlačením ľavého tlačidla môžete zmeniť zobrazenie medzi TIME/SPEED/CLOCK/DISTANCE

ĽAVÉ A PRAVÉ TLAČIDLO:

1. Stlačením ľubovoľného tlačidla prebudíte konzolu z režimu šetrenia energie.
2. Počas režimu cvičenia stlačením ľavého tlačidla zmeníte zobrazenie medzi TIME/SPEED/CLOCK/DISTANCE.

NASTAVENIE HODÍN

Stláčajte ľavé tlačidlo, kým sa nezobrazí CLOCK (hodiny), stlačte pravé tlačidlo na 3 sekundy, aby ste vstúpili do režimu nastavenia a upravili nastavenie hodín. Zmeňte hodnotu stlačením pravého tlačidla a potvrďte stlačením ľavého tlačidla, konzola automaticky uloží zadanú hodnotu po 5 sekundách.

NASTAVENIE OSOBNÉHO TRÉNINGU

Stláčajte ľavé tlačidlo, kým sa nezobrazí SPEED (rýchlosť), stlačte pravé tlačidlo na 3 sekundy, aby ste upravili nastavenie osobných údajov. (hmotnosť používateľa; pohlavie vľavo žena/vpravo muž; čas atď.) Ak chcete prepnúť medzi štandardnými a metrickými hodnotami, stlačte pravé tlačidlo, keď bliká lb alebo kg. Týmto sa zmení aj nastavenie míľ a km.
Poznámka: po výmene batérií sa konzola predvolene nastaví na štandardné jednotky.
RPM meria RPM chodidla používateľa, známu aj ako kadencia.
Zmeňte hodnotu stlačením pravého tlačidla a potvrďte stlačením ľavého tlačidla, konzola automaticky uloží zadanú hodnotu po 5 sekundách.

ŠETRIČ ENERGIE

Aby sa minimalizovala spotreba energie, váš stroj automaticky prejde do režimu šetrenia energie, keď sa nepoužíva, a dá sa rýchlo prebudiť dotykom tlačidla.

ČASTÉ OTÁZKY TÝKAJÚCE SA PRODUKTU

SÚ ZVUKY, KTORÉ MOJE ZARIADENIE VYDÁVA, NORMÁLNE?

Naše Indoor Cycles patria medzi najtichšie dostupné, pretože používajú remeňové pohony a brzdový odpor cantilever. Používame ložiská a reťaze/remeňe najvyššej kvality, aby sme minimalizovali hluk. Keďže je však samotný systém odporu taký tichý, občas budete počuť iné slabé mechanické zvuky. Na rozdiel od starších, hlučnejších technológií, na našich Indoor Cycles nie sú žiadne ventilátory, trecie remene alebo alternátorové zvuky, ktoré by tieto zvuky maskovali. Tieto mechanické zvuky, ktoré môžu, ale nemusia byť prerušované, sú normálne a sú spôsobené prenosom značného množstva energie do rýchlo sa otáčajúceho zotrvačníka. Všetky ložiská, reťaze/remeňe a iné rotujúce časti budú generovať určitý hluk, ktorý sa bude prenášať cez kryt a rám. Je tiež normálne, že sa tieto zvuky počas tréningu a časom mierne menia v dôsledku tepelnej rozťažnosti častí.

PREČO JE Indoor Cycle, KTORÝ MI BOL DORUČENÝ, HLASNEJŠÍ AKO TEN V OBCHODE?
Všetky fitness produkty sa v priestrannom predvádzacom priestore predajne zdajú tichšie, pretože je tam spravidla väčší hluk v pozadí ako u vás doma. Taktiež bude menší dozvuk na betónovej podlahe s kobercom ako na drevenej podlahe. Niekedy ťažká gumená podložka pomôže znížiť dozvuk cez podlahu. Ak je fitness produkt umiestnený blízko steny, bude sa odrážať viac hluku.

AKO DLHO VYDRŽÍ REMEŇ

Počítačové modelovanie, ktoré sme vykonali, preukázalo prakticky tisíce hodín bez potreby údržby. Nemali by ste musieť vymieňať remeň, pokiaľ máte Indoor Cycle.

MÔŽEM ĽAHKO PRESUNÚŤ Indoor Cycle PO JEHO ZOSTAVENÍ?
Váš Indoor Cycle má pár transportných koliesok zabudovaných v prednej stabilizačnej trubici. Pri preprave vášho Indoor Cycle postupujte podľa časti o presúvaní Indoor Cycle. Je dôležité, aby ste svoj Indoor Cycle umiestnili do pohodlnej a príjemnej miestnosti. Váš Indoor Cycle je navrhnutý tak, aby zaberal minimálny priestor na podlahe. Mnoho ľudí umiestni svoje Indoor Cycles oproti televízoru alebo oknu s výhľadom. Ak je to vôbec možné, vyhnite sa umiestneniu vášho Indoor Cycle v nedokončenom suteréne. Aby sa cvičenie stalo pre vás žiaducou každodennou aktivitou, Indoor Cycle by mal byť v pohodlnom prostredí.

RIEŠENIE PROBLÉMOV

Zariadenie vydáva škrípavý alebo cvrlikavý zvuk

Skontrolujte nasledovné:

• Indoor Cycle je na rovnom povrchu.
• Uvoľnite všetky skrutky pripevnené počas procesu montáže, namažte závity a znova ich utiahnite.

Ak to problém nevyrieši, môžete
KONTAKTOVAŤ TECHNICKÚ PODPORU ZÁKAZNÍKOV NA ČÍSLE NA INFORMAČNEJ KARTE.

Pri telefonovaní sa vás môžu opýtať na nasledujúce informácie. Majte tieto položky ľahko dostupné:

• Názov modelu
• Sériové číslo
• Doklad o kúpe (účtenka alebo výpis z kreditnej karty)

Viac návrhov na riešenie problémov nájdete v časti zákazníckej podpory na našej webovej stránke. Kontaktujte zákaznícku podporu pomocou kontaktných informácií na INFORMAČNEJ KARTE.

Aby mohla technická podpora zákazníkov servisovať váš Indoor Cycle, možno sa bude musieť podrobne pýtať na príznaky, ktoré sa vyskytujú. Niektoré otázky na riešenie problémov, ktoré môžu byť položené, sú:

• Ako dlho tento problém pretrváva?
• Vyskytuje sa tento problém pri každom použití? Pri každom používateľovi?
• Ak počujete hluk, pochádza spredu alebo zozadu? Aký druh hluku to je (búchanie, škrípanie, škrípanie, cvrlikanie atď.)?
• Bol stroj mazaný a udržiavaný podľa plánu údržby?

Odpovede na tieto a ďalšie otázky poskytnú technikom možnosť poslať správne náhradné diely a servis potrebný na to, aby ste vy a váš Indoor Cycle opäť fungovali!

ÚDRŽBA

Úroveň bezpečnosti daná dizajnom Indoor Cycle sa dá udržať len vtedy, keď sa zariadenie pravidelne kontroluje z hľadiska poškodenia a opotrebovania. Nefunkčné komponenty by sa mali vymeniť alebo by sa zariadenie malo vyradiť z prevádzky, kým sa neopraví.

DENNE

• Po každom použití utrite Indoor Cycle, aby ste odstránili pot a vlhkosť. Použite mydlo a vodu alebo zriedený neabrazívny domáci čistiaci roztok. Opláchnite, aby ste odstránili zvyšky čistiaceho prostriedku, a potom osušte.
• Pred každým tréningom skontrolujte, či nie sú uvoľnené komponenty, ako sú pedále alebo kľuky, predtým, ako začnete s ďalším použitím. Dotiahnite všetky uvoľnené časti.

TÝŽDENNE

• Skontrolujte správne vyrovnanie zotrvačníka. Podľa potreby dotiahnite matice zotrvačníka.
• Skontrolujte, či sú kľuky pevne pripevnené k stredovému zloženiu.
• Skontrolujte všetky časti, matice, skrutky alebo skrutky, či nie je potrebné ich nastavenie, výmena alebo údržba.

MESACNE

• Skontrolujte rám a hlavné montážne komponenty, či nie sú hrdzavé alebo skorodované. Nakloňte bicykel alebo ho umiestnite do obrátenej polohy, aby ste našli miesta, kde sa môže vyvinúť hrdza a korózia. Použite malú drôtenú kefu na odstránenie nahromadenej hrdze v malých štrbinách, ako sú vyrovnávacie nožičky, rýchloupínacie páky a iné zostavy skrutiek.
• Skontrolujte všetky opotrebiteľné položky, či nie je potrebné ich nastavenie alebo prípadná výmena dielov. Zvláštnu pozornosť venujte nasledujúcim:
  1. Skontrolujte opotrebovanie brzdových doštičiek. Nadmerné opotrebovanie alebo suchosť naznačujú, že je potrebná výmena.
  2. Skontrolujte opotrebovanie sedadla. Roztrhnutie, praskliny alebo nadmerný pohyb naznačujú, že je potrebná výmena.
  3. Skontrolujte pedále, či nemajú vôľu. Nadmerný pohyb pedálov naznačuje, že je potrebná výmena.
• Skontrolujte napnutie remeňa otáčaním kľuky, aby sa zotrvačník poháňal dopredu. Vykonajte tento pohyb v 1/4 otáčkach, aby ste posúdili, či je medzi kľukou a zotrvačníkom voľná vôľa.
• Suchosť alebo dlhodobé používanie môže spôsobiť, že nastavenie výšky a dosahu sedadla a riadidiel sa stane tesným. Ak je to tak, posuvná zostava by sa mala vybrať z rámu a pred montážou by sa na posuvný povrch mala naniesť tenká vrstva maziva. Podobne naneste trochu ľahkého maziva na upínaciu zostavu, aby ste sa uistili, že sa nezasekne. Pred opätovnou montážou očistite prebytočné mazivo.
