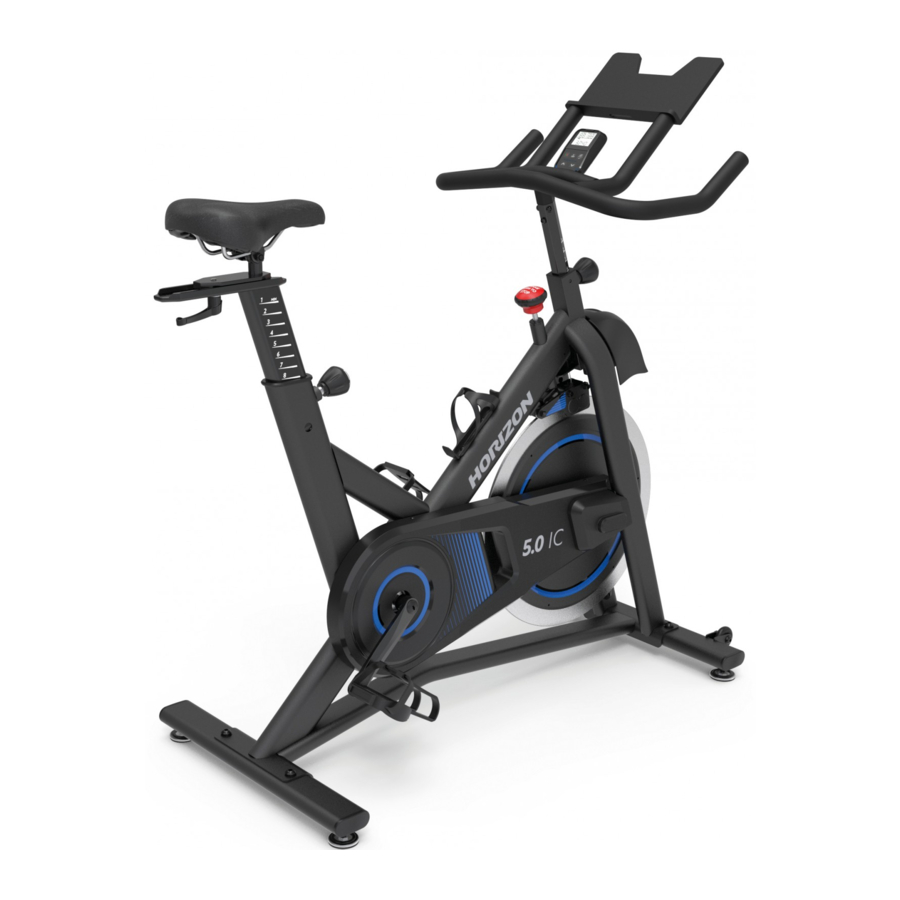

Horizon Fitness 5.0IC - MANUÁL K VNÚTORNÉMU CYKLU

Obsah

1 PREVÁDZKA VNÚTORNÉHO CYKLU
2 MONTÁŽ
3 OBSLUHA KONZOLY
4 ČASTÉ OTÁZKY TÝKAJÚCE SA PRODUKTU
5 RIEŠENIE PROBLÉMOV
6 ÚDRŽBA
- 6.1 PLÁN ÚDRŽBY
7 Stiahnuť návod
8 V iných jazykoch

PREVÁDZKA VNÚTORNÉHO CYKLU

AKO PRESÚVAŤ VNÚTORNÝ CYKLUS

Vzhľadom na hmotnosť vnútorného cyklu sa odporúča, aby ho presúvali dve osoby. Zatiaľ čo jedna osoba zdvíha zadnú časť vnútorného cyklu, druhá osoba pevne drží riadidlá a nakláňa vnútorný cyklus dopredu, kým sa nezačne kotúľať na kolieskach. Opatrne presuňte vnútorný cyklus na požadované miesto a potom ho spustite.
Ak sa vnútorný cyklus po položení na podlahu kýve, otáčajte vyrovnávacie nožičky pod predným alebo zadným stabilizátorom, kým sa kývavý pohyb neodstráni.

Na zníženie rizika poranenia buďte pri presúvaní vnútorného cyklu mimoriadne opatrní. Nepokúšajte sa ho presúvať po nerovnom povrchu a uistite sa, že okolo zariadenia je voľný priestor s minimálnou šírkou 24 palcov (minimum).

UMIESTNENIE VNÚTORNÉHO CYKLU

Umiestnite vnútorný cyklus na rovný povrch. Okolo vnútorného cyklu by mal byť priestor 2 stopy (60 cm) z každej strany. Neumiestňujte cyklus do priestoru, ktorý by blokoval akékoľvek vetracie otvory alebo otvory na prívod vzduchu. Vnútorný cyklus by nemal byť umiestnený v garáži, na krytej terase, v blízkosti vody alebo vonku.

AKO NASTAVIŤ VNÚTORNÝ CYKLUS

Vnútorný cyklus je možné nastaviť pre maximálne pohodlie a účinnosť cvičenia. Nasledujúce pokyny popisujú jeden prístup k nastaveniu vnútorného cyklu na zabezpečenie optimálneho pohodlia používateľa a ideálneho postavenia tela; môžete sa rozhodnúť nastaviť vnútorný cyklus odlišne.

Nenastavujte výšku sedadla ani riadidiel za značku MAX na stĺpiku.

Horizontálna poloha sedadla
Otočte nastavovaciu páku proti smeru hodinových ručičiek, aby ste posunuli sedadlo dopredu alebo dozadu podľa potreby. Otočte páku v smere hodinových ručičiek, aby ste zaistili polohu sedadla. Otestujte posúvač sedadla, či funguje správne.
Výška sedadla
Otočte nastavovací gombík proti smeru hodinových ručičiek a nastavte sedadlo do pohodlnej polohy na pedálovanie. Otočte gombík v smere hodinových ručičiek, aby ste zaistili polohu sedadla.
Výška riadidiel
Otočte nastavovací gombík proti smeru hodinových ručičiek a súčasne druhou rukou zdvíhajte alebo spúšťajte riadidlá. Otočte nastavovací gombík v smere hodinových ručičiek, aby ste zaistili polohu riadidiel.
Popruhy pedálov
Umiestnite bruško chodidla do košíka na prsty, kým nebude vycentrované nad pedálom, siahnite dole a potiahnite popruh pedála nahor, aby ste ho pred použitím utiahli. Ak chcete vybrať nohu z košíka na prsty, uvoľnite popruh a vytiahnite ju.

NASTAVENIE SEDADLA
Správna výška sedadla pomáha zabezpečiť maximálnu účinnosť a pohodlie cvičenia a zároveň znižuje riziko poranenia. Upravte výšku sedadla, aby ste sa uistili, že je v správnej polohe, v takej, ktorá udržuje mierny ohyb v kolene, keď sú vaše nohy v natiahnutej polohe.

NASTAVENIE RIADIDIEL
Správna poloha riadidiel je založená predovšetkým na pohodlí. Pre začínajúcich cyklistov by mali byť riadidlá zvyčajne umiestnené o niečo vyššie ako sedlo. Pokročilí cyklisti môžu vyskúšať rôzne výšky, aby dosiahli usporiadanie, ktoré vám najviac vyhovuje.

OVLÁDANIE ODPORU A NÚDZOVÁ BRZDA

Preferovanú úroveň obtiažnosti pri pedálovaní (odpor) je možné regulovať v prírastkoch pomocou tlačidiel odporu na konzole. Ak chcete zvýšiť odpor, stlačte šípku nahor. Ak chcete znížiť odpor, stlačte šípku nadol.

Ak chcete zastaviť zotrvačník počas pedálovania, silno zatlačte na núdzovú brzdu, kým sa brzda nedotkne zotrvačníka.
Zotrvačník by sa mal rýchlo úplne zastaviť.
Uistite sa, že vaše topánky sú upevnené v košíku na prsty.
Pri nečinnosti bicykla použite plné zaťaženie odporom, aby ste predišli zraneniam spôsobeným pohybom komponentov hnacieho ústrojenstva.

Vnútorný cyklus nemá voľne sa pohybujúci zotrvačník; pedále sa budú naďalej pohybovať spolu so zotrvačníkom, kým sa zotrvačník nezastaví. Vyžaduje sa zníženie rýchlosti kontrolovaným spôsobom. Ak chcete zotrvačník okamžite zastaviť, silno zatlačte na núdzovú brzdu. Vždy pedálujte kontrolovaným spôsobom a upravte si požadovanú kadenciu podľa svojich schopností. Zatlačte na núdzovú brzdu nadol = núdzové zastavenie.

Vnútorný cyklus používa pevný zotrvačník, ktorý vytvára hybnosť a udrží pedále v otáčaní aj po tom, čo používateľ prestane pedálovať alebo ak sa používateľovi skĺznu nohy. NEPOKÚŠAJTE SA VYBERAŤ NOHY Z PEDÁLOV ALEBO ZOSTUPOVAŤ Z STROJA, KÝM SA PEDÁLE A ZOTRVAČNÍK ÚPLNE NEZASTAVIA. Nedodržanie týchto pokynov môže viesť k strate kontroly a potenciálnemu vážnemu zraneniu.

MONTÁŽ

Počas procesu montáže je potrebné venovať pozornosť niekoľkým oblastiam. Je veľmi dôležité správne dodržiavať montážne pokyny a uistiť sa, že všetky diely sú pevne utiahnuté. Ak sa montážne pokyny nedodržia správne, vnútorný bicykel by mohol mať neuťiahnuté diely, ktoré sa budú zdať uvoľnené a môžu spôsobovať dráždivé zvuky. Aby sa predišlo poškodeniu vnútorného bicykla, je potrebné si preštudovať montážne pokyny a prijať nápravné opatrenia.
Pred pokračovaním vyhľadajte sériové číslo svojho vnútorného bicykla, ktoré sa nachádza na prednom stabilizátore bicykla.

Pri volaní servisu sa odvolajte na SÉRIOVÉ ČÍSLO a NÁZOV MODELU.

INFORMÁCIE O MODELI

HLAVNÉ SÚČASTI, KTORÉ SÚ SÚČASŤOU BALENIA:

Hlavný rám (20)
Predný stabilizátor (21F)
Zadný stabilizátor (21R)
Súprava riadidiel (22)
Tyč riadidiel (23)
Konzola (29)
Súprava pedálov (34 L&R)
Súprava tyče sedadla (31, 32 & 33)

SÚČASTI BALENIA:

1 súprava hardvéru
1 Návod na použitie

SÚPRAVA HARDVÉRU:

Súprava náradia
5 mm kľúč
13/15 mm kľúč
Skrutkovač

PRÍPRAVA NA MONTÁŽ

VYBALENIE

Vzhľadom na hmotnosť vnútorného bicykla sa odporúča, aby montáž vykonávali dve osoby. Produkt vybaľte tam, kde ho budete používať. Odporúča sa, aby ste na podlahu položili ochrannú podložku. Kartón položte na rovnú plochu a odstráňte všetky obalové materiály; obalové materiály nelikvidujte, kým sa montáž nedokončí.
POZNÁMKA: Počas každého kroku montáže sa uistite, že VŠETKY matice a skrutky sú na svojom mieste a čiastočne zaskrutkované predtým, ako úplne utiahnete JEDNU skrutku.
POZNÁMKA: Ľahká aplikácia maziva môže pomôcť pri inštalácii hardvéru. Odporúča sa akékoľvek mazivo, napríklad lítiové mazivo na bicykle.

MONTÁŽ

HARDVÉR:
1. Otvorte hardvér pre krok 1.
2. Pripojte predný stabilizátor (21F) a zadný stabilizátor (21R) k hlavnému rámu (20) pomocou 4 skrutiek (1), 4 pružných podložiek (2) a 4 plochých podložiek (3) a pevne ich utiahnite.
HARDVÉR:
1. Otvorte hardvér pre krok 2.
2. Vložte riadidlá (22) do tyče riadidiel (23) a zaistite prednú časť pomocou 1 skrutky (1), 1 pružnej podložky (2) a 1 plochej podložky (3). Hardvér úplne neuťahujte až do konca kroku 2.
3. Zaistite boky pomocou 2 skrutiek (1), 2 pružných podložiek (2), 2 plochých podložiek (3).
4. Úplne utiahnite skrutky z krokov 2.2 a 2.3.
1. Otočte nastavovacím gombíkom (24) proti smeru hodinových ručičiek, aby ste ho úplne uvoľnili.
2. Omotajte vodivý vodič (26) na kábel konzoly (25) a vytiahnite kábel konzoly (25) z hlavnej trubice (28) cez tyč riadidiel (23) a otvor pred tyčou riadidiel (23).
3. Pretiahnite kábel konzoly (25) cez otvor v držiaku konzoly (27).
4. Vložte tyč riadidiel (23) do hlavnej trubice (28) a otočením nastavovacieho gombíka (24) ju zaistite.
5. Odpojte a zlikvidujte vodivý vodič (26).

POZNÁMKA: Dávajte pozor, aby ste pri montáži riadidiel nestlačili žiadne káble.

HARDVÉR:
1. Otvorte hardvér pre krok 4.
2. Pripojte kábel konzoly (25) ku konzole (29).
3. Opatrne zastrčte kábel konzoly (25) do tyče riadidiel (23).
4. Veďte kábel konzoly (25) cez kanál na zadnej strane konzoly (29), aby ste zabránili pricviknutiu kábla. Pripevnite konzolu (29) k držiaku konzoly (27) pomocou 3 skrutiek (4).

POZNÁMKA: Dávajte pozor, aby ste pri montáži konzoly nestlačili žiadne káble.

HARDVÉR:
1. Otvorte hardvér pre krok 5.
2. Odskrutkujte nastavovaciu páku (31) zo sedadla (32).
3. Umiestnite sedadlo (32) na posúvač sedadla (33).
4. Zaistite sedadlo (32) pomocou 1 plochej podložky (5) a nastavovacej páky (31).
1. Identifikujte ľavý pedál (34L), ktorý je označený L na vretene, a pravý pedál (34R) označený R.
2. Vložte ľavý pedál (34L) do ľavého ramena kľuky (35L) a utiahnite ho proti smeru hodinových ručičiek.
3. Vložte pravý pedál (34R) do pravého ramena kľuky (35R) a utiahnite ho v smere hodinových ručičiek.
4. Na úplné utiahnutie pedálov použite kombinovaný kľúč.

GRATULUJEME!
Úspešne ste zmontovali svoj vnútorný bicykel.

OBSLUHA KONZOLY

5.0IC KONZOLA

5.0IC ZOBRAZENIE KONZOLY

LCD displej:
V režime cvičenia sa v hornom okne LCD vždy zobrazuje kadencia a odpor.
Spodná časť displeja môže zobrazovať: čas, watty, kalórie (Cal), srdcový tep (HR), vzdialenosť (Dist) a rýchlosť. K dispozícii je aj predvolená funkcia cyklu , ktorá bude zobrazovať každý z typov údajov po dobu 5 sekúnd, než prejde na ďalší.
Ak chcete uzamknúť spodnú časť na konkrétnom zobrazení údajov, stláčajte tlačidlo Enter/Display (Vstup/Zobraziť), kým sa nezobrazí označenie požadovaných údajov. Ak sa chcete vrátiť k cyklickým údajom, stláčajte tlačidlo Enter/Display (Vstup/Zobraziť), kým sa nezobrazia dve šípky.

Tlačidlá hore a dole:
Stláčaním tlačidiel hore a dole zvýšite alebo znížite nastavenia: Odpor alebo Čas.
V režime cvičenia šípky hore a dole nastavia odpor o 1. Ak podržíte tlačidlá so šípkami dlhšie ako 1/2 sekundy, rozsah odporu sa zvýši/zníži o 5, kým ich neuvoľníte.

5.0IC OBSLUHA KONZOLY

Manuálne nastavenie:
Stlačením tlačidla Start/Stop (Štart/Stop) spustíte rýchle manuálne cvičenie. V tomto režime sa odpor začne na 0 a časovač bude počítať od 0 sekúnd.

Prispôsobenie cvičenia:
Stláčajte tlačidlo Enter/Display (Vstup/Zobraziť), kým nezačne blikať Time (Čas). Pomocou tlačidiel Hore/Dole nastavte požadovaný čas cvičenia a potom stlačením tlačidla Enter/Display (Vstup/Zobraziť) potvrďte požadovaný čas. Po potvrdení začne blikať počiatočný rozsah odporu. Pomocou tlačidiel Hore/Dole nastavte požadovaný počiatočný odpor a potvrďte ho tlačidlom Enter/Display (Vstup/Zobraziť). Stlačením tlačidla Štart spustíte cvičenie s požadovaným časom a odporom.
Po spustení vlastného programu bude časovač odpočítavať od požadovaného času a odpor sa začne na zvolenej hodnote. Počas cvičenia môžete odpor stále upravovať na rôzne hodnoty.

Šetrenie energie:
Aby sa minimalizovala spotreba energie, váš stroj automaticky prejde do režimu šetrenia energie (ERP), keď sa nepoužíva, a konzolu rýchlo prebudíte dotykom tlačidla.

AKO PREPÍNAŤ MEDZI REŽIMOM APLIKÁCIE A REŽIMOM SRDCOVÉHO TEPU BT

Domov – P1
Pripojenie k aplikácii (predvolený režim)	Ak používate aplikáciu tretej strany, zapnite na svojom zariadení Bluetooth (BT) a postupujte podľa pokynov na spárovanie aplikácie. Uistite sa, že konzola bicykla nie je pripojená k žiadnym iným zariadeniam BT, a to tak, že skontrolujete, či symbol BT na konzole nesvieti. Ak chcete používať BT HR Strap s aplikáciou tretej strany, ktorá to dokáže, pripojte sa k HR strap z rozhrania aplikácie (nájdite a pripojte sa k HR Strap podľa pokynov aplikácie). Spustite program podľa pokynov aplikácie tretej strany. Niektoré vyžadujú, aby ste začali zvnútra aplikácie, iné vyžadujú, aby ste najskôr stlačili tlačidlo Start (Štart) na konzole. Ak chcete cvičenie zastaviť, ukončite jazdu v aplikácii a stlačte tlačidlo Stop (Stop) na konzole na 3 sekundy.
Pripojenie k HR Strap (štandardne vypnuté)	Aby ste mali prístup k režimu HR Strap mode (Režim HR Strap), uistite sa, že konzola nie je momentálne pripojená k žiadnym zariadeniam Bluetooth (BT), a to tak, že skontrolujete, či sa na konzole nezobrazuje žiadny symbol BT . Noste HR strap, prečítajte si pokyny na použitie strap. Poznámka: Niektoré kontaktné HR strap na hrudník musia byť vlhké, aby presne snímali HR. Stlačte a podržte tlačidlo Bluetooth na niekoľko sekúnd, kým sa v pravom rohu LCD nezobrazí symbol HR MODE (Režim HR). Akonáhle konzola rozpozná BT HR strap, na obrazovke LED sa zobrazí symbol BT . Stlačením tlačidla Start (Štart) spustíte cvičenie a konzola by mala zobraziť srdcový tep. Ak chcete ukončiť režim HR Strap (Režim HR Strap), odpojte zariadenie BT HR a uistite sa, že symbol BT zmizne z displeja. Potom stlačte a podržte tlačidlo Bluetooth na niekoľko sekúnd, kým na obrazovke LED nezmizne "HR MODE" ("REŽIM HR"). POZNÁMKA: Odpojenie Bluetooth od konzoly by malo trvať niekoľko sekúnd.

SYSTÉM HORIZON CONNECTED FITNESS

Váš stroj Horizon je pripravený na Bluetooth, čo vám umožňuje používať technológiu Bluetooth 4.0 na bezdrôtové pripojenie zariadenia a ďalších aplikácií k bežeckému pásu Horizon. Kompletný zoznam aplikácií tretích strán kompatibilných s vaším bežeckým pásom Horizon nájdete na nasledujúcom odkaze:
http://horizonfit.co/5.0ic

ČASTÉ OTÁZKY TÝKAJÚCE SA PRODUKTU

SÚ ZVUKY, KTORÉ VYTVÁRA MÔJ Indoor Cycle, NORMÁLNE?
Naše Indoor Cycle patria k najtichším, pretože používajú remeňové pohony a magnetický brzdný odpor. Používame ložiská a reťaze/remeňe najvyššej kvality, aby sme minimalizovali hluk. Pretože je samotný systém odporu taký tichý, občas budete počuť aj iné mierne mechanické zvuky. Na rozdiel od starších a hlučnejších technológií nemajú naše Indoor Cycle žiadne ventilátory, trecie remeňe ani alternátorové zvuky, ktoré by tieto zvuky maskovali. Tieto mechanické zvuky, ktoré môžu, ale nemusia byť prerušované, sú normálne a sú spôsobené prenosom značného množstva energie na rýchlo sa otáčajúci zotrvačník. Všetky ložiská, reťaze/remeňe a iné rotujúce časti budú generovať určitý hluk, ktorý sa bude prenášať cez kryt a rám. Je tiež normálne, že sa tieto zvuky počas cvičenia a časom mierne menia v dôsledku tepelnej rozťažnosti častí.

PREČO JE Indoor Cycle, KTORÝ MI BOL DORUČENÝ, HLASNEJŠÍ AKO TEN V OBCHODE?
Všetky fitness produkty sa v priestrannej predajni zdajú tichšie, pretože je tam vo všeobecnosti väčší hluk pozadia ako u vás doma. Taktiež bude menej dozvuku na betónovej podlahe pokrytej kobercom ako na drevenej podlahe. Niekedy pomôže ťažká gumová podložka znížiť dozvuk cez podlahu. Ak je fitness produkt umiestnený blízko steny, bude sa odrážať viac hluku.

AKO DLHO VYDRŽÍ REMEŇ?
Počítačové modelovanie, ktoré sme urobili, naznačilo prakticky tisíce hodín bez potreby údržby. Remeň by ste nemali musieť vymieňať, pokiaľ máte Indoor Cycle.

MÔŽEM Indoor Cycle ĽAHKO PRESUNÚŤ, KEĎ JE ZMONTovaný?
Váš Indoor Cycle má pár transportných kolies zabudovaných v prednej stabilizačnej trubici. Pri presune Indoor Cycle postupujte podľa časti o presune Indoor Cycle. Je dôležité, aby ste svoj Indoor Cycle umiestnili do pohodlnej a príjemnej miestnosti. Váš Indoor Cycle je navrhnutý tak, aby zaberal minimum podlahovej plochy. Mnohí ľudia umiestňujú svoje Indoor Cycle tak, aby smerovali k televízoru alebo oknu. Ak je to vôbec možné, vyhnite sa umiestneniu Indoor Cycle v neupravenom suteréne. Aby sa cvičenie stalo pre vás žiaducou každodennou aktivitou, Indoor Cycle by mal byť v príjemnom prostredí.

RIEŠENIE PROBLÉMOV

PROBLÉM: Indoor Cycle vydáva vŕzgavý alebo cvrlikavý zvuk.
RIEŠENIE: Overte nasledujúce:

Indoor Cycle je na rovnom povrchu.
Uvoľnite všetky skrutky pripevnené počas montáže, namažte závity a znova ich dotiahnite.

Ak to problém nevyrieši, môžete
KONTAKTOVAŤ TECHNICKÚ PODPORU ZÁKAZNÍKOV NA ČÍSLE NA ZADNOM PANELI.
Pri volaní sa vás môžu opýtať na nasledujúce informácie. Pripravte si ich:

Názov modelu
Sériové číslo
Doklad o kúpe (účtenka alebo výpis z kreditnej karty)

Ďalšie návrhy na riešenie problémov nájdete v časti zákazníckej podpory na našej webovej stránke. Kontaktujte zákaznícku podporu pomocou kontaktných informácií na ZADNOM PANELI.
Aby mohla technická podpora zákazníkov opraviť váš Indoor Cycle, možno sa budú musieť podrobne pýtať na príznaky, ktoré sa vyskytujú. Niektoré otázky na riešenie problémov, ktoré sa môžu položiť, sú:

Ako dlho sa tento problém vyskytuje?
Vyskytuje sa tento problém pri každom použití? Pri každom používateľovi?
Ak počujete hluk, prichádza spredu alebo zozadu? Aký druh hluku to je (dunenie, škrípanie, vŕzganie, cvrlikanie atď.)?
Bol stroj mazaný a udržiavaný podľa plánu údržby?

Odpovede na tieto a ďalšie otázky umožnia technikom poslať správne náhradné diely a servis potrebný na to, aby ste vy a váš Indoor Cycle opäť fungovali!

ÚDRŽBA

Aký druh bežnej údržby sa vyžaduje?
Vyžaduje sa minimálna údržba a čistenie. Používame utesnené ložiská v celom rozsahu našich bicyklov, takže mazanie nie je potrebné. Najdôležitejším krokom údržby je jednoducho utrieť pot z bicykla po každom použití.

Ako mám vyčistiť svoj bicykel?
Čistite iba jemným mydlom a vodou. Na plastové časti nikdy nepoužívajte rozpúšťadlá. Čistota vášho bicykla a jeho prevádzkového prostredia minimalizuje problémy s údržbou a servisné zásahy. Z tohto dôvodu odporúčame dodržiavať nasledujúci plán preventívnej údržby.

PLÁN ÚDRŽBY

PO KAŽDOM POUŽITÍ
Vyčistite indoor cycle pomocou mäkkých handričiek alebo papierových utierok alebo iného jemného roztoku (čistiace prostriedky by nemali obsahovať alkohol a amoniak). Dezinfikujte sedlo a riadidlá a utrite všetky telesné zvyšky.

PRED KAŽDÝM POUŽITÍM
Uistite sa, že indoor cycle je vo vodorovnej polohe a nekýve sa. Uistite sa, že pedále sú pevne utiahnuté v ramenách kľúk a nie sú krížovo závitované, všetky skrutky na pedáloch sú utiahnuté a remienky pedálov nie sú rozstrapkané.

DVAKRÁT TÝŽDENNE
Otestujte núdzovú brzdu, aby ste sa uistili, že funguje správne. Ak to chcete urobiť, stlačte červenú páku núdzovej brzdy počas šliapania do pedálov. Ak funguje správne, mala by okamžite spomaliť zotrvačník, až kým sa úplne nezastaví.

RAZ ZA MESIAC
Skontrolujte všetky montážne skrutky a pedále na stroji, či sú správne utiahnuté.
Dodržiavanie tohto plánu predĺži životnosť vášho stroja.
