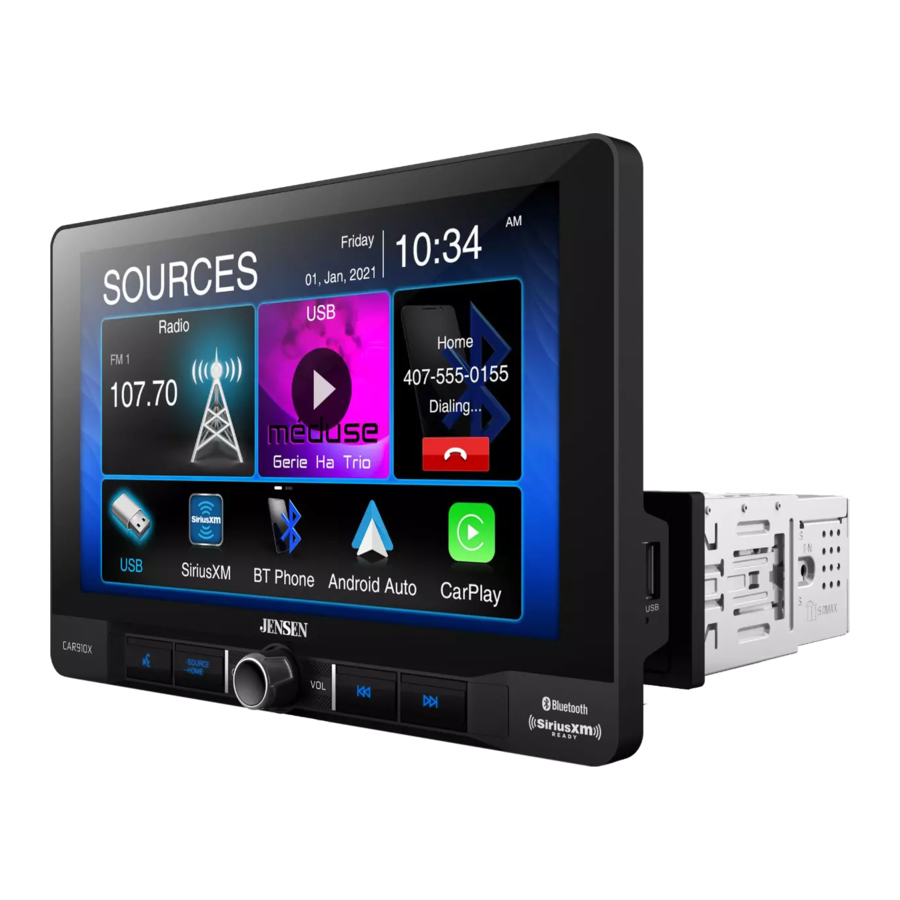

Jensen CAR910X - Priručnik za USB Media Player

Priprema

Prije nego počnete

• Odspojite negativni pol baterije. Posavjetujte se s kvalificiranim tehničarom za upute.
• Izbjegavajte instalirati jedinicu tamo gdje bi bila izložena visokim temperaturama, kao što je izravna sunčeva svjetlost, ili gdje bi bila izložena prašini, prljavštini ili prekomjernim vibracijama.

VODIČ ZA INSTALACIJU
Za više detalja pogledajte priloženi vodič za instalaciju.

Rotacija zaslona

Kut zaslona može se okretati s jedne na drugu stranu

Visina zaslona podešava se do 1,5" prema dolje

Dubina zaslona može se podesiti od 0" do 0,5" do 1" prema naprijed

Zaslon se naginje naprijed i natrag

Ulazi/Izlazi Shema ožičenja

Napomena:
Kada mijenjate osigurač, provjerite koristite li ispravnu vrstu i amperažu. Korištenje neispravnog osigurača može uzrokovati oštećenje. Jedinica koristi (1) 15 amp ATC mini osigurač koji se nalazi na priključku za napajanje.

Napomene o ožičenju:
Izlaz za subwoofer
Predizlazni audio izlaz za subwoofer (plava jakna s crnim RCA) aktivan je u svim audio načinima rada.

Ulaz za stražnju kameru
Kamera za stražnji pogled (nije uključena) može se koristiti s ulazom za kameru.

SiriusXM
Za više informacija o tome kako instalirati SiriusXM Connect Vehicle tuner, pogledajte vodič za instalaciju koji ste dobili s tunerom (SiriusXM connect tuner i pretplata prodaju se zasebno).

Mjesta upravljanja

Zaslon radija ima sljedeće funkcije i prikaze:

1. GUMB ZA AKTIVACIJU GLASA
2. IZVOR/POČETNA
3. SNAGA/GLASNOĆA/UTIŠAVANJE
4. GUMB PRETHODNO
5. GUMB SLJEDEĆE
6. RESET / USB PRIKLJUČAK

Općenito rukovanje

Uključivanje/Isključivanje	Kratko pritisnite za uključivanje jedinice. Pritisnite i držite za isključivanje jedinice.
Glasnoća	Okrenite gumb za glasnoću za povećanje ili smanjenje razine glasnoće.
Isključivanje zvuka	Kratko pritisnite MUTE (UTIŠAJ) za utišavanje zvuka. Ponovno kratko pritisnite MUTE (UTIŠAJ) za povratak na prethodno odabranu glasnoću. Okretanje gumba za glasnoću dok je zvuk utišan također će poništiti funkciju utišavanja.
Način rada	Pritisnite ikonu u gornjem lijevom kutu zaslona za prikaz glavnog izbornika. Radio/USB/SiriusXM/BT Telefon/Android Auto/Apple CarPlay/AV Ulaz/BT Audio/Ekvilajzer/Postavke Napomena: Načinima rada također se može pristupiti odabirom odgovarajuće ikone iz glavnog izbornika.
Glavni izbornik	Odabir načina rada: Pritisnite ikonu u gornjem lijevom kutu zaslona za prikaz OSD glavnog izbornika. Pritisnite Radio/USB/SiriusXM/ BT Telefon/Android Auto/Apple CarPlay/AV Ulaz/BT Audio/Ekvilajzer/Postavke u glavnom pate meu za odabir željenog izvora.
A/V ulaz	Spojite vanjske audio/video uređaje na stražnji RCA Type A/V ulaz
USB	Umetnite USB flash pogon za reprodukciju MP3/FLAC datoteka.
Reset	Za rješavanje abnormalnog rada ili ako jedinica ne radi, pritisnite gumb RESET koji se nalazi iza prednje ploče, izravno ispod USB priključka. Jedinica će resetirati glavni procesor na zadane postavke. Napomena: Koristite vrh olovke za pristup gumbu za resetiranje. Za vraćanje tvorničkih zadanih postavki softvera.
Izbornik postavki	Na zaslonu glavnog izbornika odaberite Setup (Postavke) za pristup izborniku Settings (Postavke) i odaberite iz kategorija predstavljenih ikonama s desne strane zaslona: General (Općenito), Audio, Display (Zaslon), Others (Ostalo). Odaberite kategoriju i podesite bilo koju od dostupnih opcija pomoću zaslona osjetljivog na dodir. Općenito: Podesite datum i vrijeme- Dan, Mjesec, Godina, Sat, Minuta i Format. Format vremena- Odaberite između 12-satnog i 24-satnog formata vremena. Ton tipke - Uključite ili isključite ton tipke. Radio regija - Odaberite radio regiju. Vožnja desnom stranom- Uključite ili isključite vožnju desnom stranom. Kada je stavka isključena, radi se o načinu vožnje lijevom stranom, a kada je stavka uključena, radi se o načinu vožnje desnom stranom. I ova stavka će prema zadanim postavkama biti isključena (način vožnje lijevom stranom). Audio: Ekvilajzer-Odaberite između sljedećih unaprijed postavljenih postavki EQ: Default (Zadano), User (Korisnik), Classic (Klasično), Rock, Jazz, Electric (Električno), Pop, Soft (Meko) (omogućuje korisniku unos prilagođenih postavki EQ). Poravnanje vremena-Za podešavanje postavki vremenske korekcije odaberite "PRESET 1" "PRESET 2" ili "PRESET 3". Glasnoća - Dodirnite gumb na zaslonu osjetljivom na dodir za uključivanje/isključivanje funkcije glasnoće. Upravljanje subwooferom - Dodirnite gumb za uključivanje/isključivanje upravljanja subwooferom. Pojačanje subwoofera - Odaberite subwoofer -6 do 6 (0 je zadano). Zaslon: Svjetlina- Pritisnite > ili < za podešavanje na željenu razinu. (O Minimum/20 maksimum: Dan: 20 je zadano, Noć: 6 je zadano). Način rada prigušivača- Pritisnite > ili < za podešavanje za promjenu načina rada (Auto/Dan/Noć). Svjetlina boje-Pritisnite > ili < za podešavanje na željenu razinu. (O Minimum/24 maksimum). Ostalo: Tvorničke postavke-Resetirajte Bluetooth postavke ili ponovno pokrenite sustav (uključujući resetiranje podataka SiriusXM™). Verzija sustava-Prikazuje verziju softvera jedinice.

Audio operacija

Izbornik ekvilajzera

Na zaslonu glavnog izbornika pritisnite ikonu Equalizer (Ekvilajzer) na zaslonu glavnog izbornika za podešavanje kontrola Fader (Prelazak) i Balance (Balans), Equalizer (8-pojasna kontrola tona i 8 unaprijed postavljenih postavki EQ).

Izbornik vremenskog poravnanja

Unaprijed postavljene postavke surround zvuka Postavka vremenske odgode Položaji zvučnika Vraćanje na zadane postavke Podešavanja: Za pravilno postavljanje vremenskog poravnanja, trebat ćete izmjeriti udaljenost od svakog zvučnika (u ft) do mjesta gdje želite da bude "središnja pozornica". Na primjer, ako želite da položaj bude na vozačevom sjedalu, izmjerite svaku stranu zvučnika (prednju i stražnju) do mjesta gdje se nalazi vaša glava i postavite udaljenost u skladu s tim. Udaljenosti će se razlikovati u svakom vozilu, tako da će postavke biti različite u svakom slučaju.

AM/FM Rad tunera

Radio operacija	Na glavnom izborniku dodirnite ikonu Radio na zaslonu za odabir AM/ FM načina rada tunera.
Glavni izbornik	Pritisnite ikonu za povratak na zaslon glavnog izbornika.
Trenutni indikator načina rada	Prikaz statusa različitih funkcija ugađanja, uključujući Auto.
Unaprijed postavljene postaje	Za pohranu postaje kao unaprijed postavljene u trenutnom pojasu, podesite željenu postaju, a zatim pritisnite željeni unaprijed postavljeni broj s popisa. Pritisnite bilo koju unaprijed postavljenu postavku s popisa za pozivanje i početak reprodukcije te postaje. (Držite ovaj gumb pritisnutim nekoliko sekundi i prebacivat će se između AS i PS)
Prigušivač	Pritisnite ikonu za podešavanje svjetline.
Lokalno / Udaljeno	Pritisnite tekst DX/LOC za uključivanje lokalnog ili udaljenog.
AS/PS	Automatsko pohranjivanje unaprijed postavljenih postavki: Pritisnite i držite AS/PS za automatsko programiranje FM(18)/AM(12) dostupnih u unaprijed postavljene postavke u trenutnom pojasu. Unaprijed postavljeno skeniranje: Pritisnite AS/PS za skeniranje svih podesivih unaprijed postavljenih postavki u trenutnom pojasu i njihovo reproduciranje po 3 sekunde.
Tipkovnica	Tipkovnica za izravno pretraživanje.
EQ	Pritisnite ikonu za podešavanje postavke ekvilajzera.
Traži ugađanje prema gore	Pritisnite za automatsko ugađanje na višu frekvenciju.
Traži ugađanje prema dolje	Pritisnite za automatsko ugađanje na nižu frekvenciju.
AM	Pritisnite za prebacivanje između AM1 i AM2.
FM	Pritisnite za prebacivanje između FM1, FM2 i FM3.

USB operacija

USB	Na glavnom izborniku dodirnite ikonu USB na glavnom zaslonu.
Glavni izbornik	Pritisnite ikonu za povratak na zaslon glavnog izbornika.
Trenutni indikator načina rada	Prikazuje izvor koji se trenutno reproducira.
Popis	Pritisnite ikonu za pristup popisu svih datoteka i mapa na uređaju. Pritisnite za pristup korijenskom direktoriju Pritisnite naziv mape za pristup toj mapi i pritisnite za povratak na popis datoteka Koristite strelice gore i dolje za navigaciju po popisu datoteka Pritisnite strelicu " " za povratak na prethodni zaslon.
Ponovi	Pritisnite ikonu za ponavljanje trenutne pjesme i podešavanje za ponavljanje svih pjesama u trenutnoj mapi. Ponovno dodirnite RPT za izlaz iz načina ponavljanja.
Nasumično	Pritisnite ikonu za nasumično odabiranje svih pjesama u trenutnoj mapi i ponovno za nasumično odabiranje svih pjesama. Ponovno dodirnite ikonu za izlaz iz načina ponavljanja.
Traži	Pritisnite ikonu za pretraživanje glazbene datoteke.
EQ	Pritisnite ikonu za podešavanje postavke ekvilajzera.
Pjesma prema gore	Pritisnite ikonu za preskakanje unaprijed na sljedeću pjesmu
Reproduciraj / Pauziraj	Pritisnite ikonu za pauziranje ili nastavak reprodukcije.
Pjesma prema dolje	Pritisnite ikonu za povratak na početak trenutne pjesme.

Kompatibilnost medija

Vrsta datoteke			MP3
Datotečni sustav	FAT	FAT 12	X
		FAT 16/FAT 32
Ekstenzija datoteke	.mp3/.MP3/.Mp3/.mP3/.flac/ogg
	.rmp/.m4a		X
MPEG Format	MPEG 1
	MPEG 2
	MPEG 2.5
Frekvencija uzorkovanja	MPEG 1		32/44.1/48kHz
	MPEG 2		12/16/22.05/24kHz
	MPEG 2.5		8/11.025/12kHz
Brzina prijenosa	MPEG 1		32 ~ 320kbps
	MPEG 2		8 ~ 160kbps
	MPEG 2.5		8 ~ 160kbps
Ostale informacije	Dubina direktorija		Neograničeno
	Duljina naziva datoteke		32 bajta
	Ukupan broj datoteka		2000 datoteka
	Ukupan broj mapa		200 mapa
	Broj datoteka putem mape		2000 datoteka
	MP3 ID3 TAG	ver.1.x
		ver.2.x
		Naslov, izvođač, album

Napomene:

• Zbog stalnog tehnološkog napretka, neki USB flash pogoni možda neće biti kompatibilni s ovim uređajem.

Kompatibilnost medija	Sljedeće vrste datoteka nisu kompatibilne: MP3 PRO format, MP3 popisi za reprodukciju RMP format AAC, zaštićeni AAC, M4A format
Redoslijed reprodukcije	MP3 sekvenca reprodukcije počinje u korijenskoj mapi USB uređaja. Sve prazne mape ili mape koje ne sadrže MP3 datoteke se preskaču.
Kompatibilni formati snimanja	ISO9660 standardi: Maksimalna dubina ugniježđene mape je 8 (uključujući korijensku mapu). Važeći znakovi za nazive mapa/datoteka su slova A-Z (sve velika slova), brojevi 0-9 i "_" (podvlaka). Neki znakovi možda neće biti ispravno prikazani, ovisno o vrsti znaka. Ovaj uređaj može reproducirati datoteke u Jolietu i drugim standardima koji su u skladu s ISO9660. MP3 zapisan u formatima koji nisu gore navedeni možda se neće reproducirati i/ili se njihovi nazivi datoteka ili nazivi mapa možda neće ispravno prikazati.
Napomene	Neke se datoteke možda neće reproducirati ili prikazati ispravno, ovisno o brzinama uzorkovanja i brzinama prijenosa. Za najbolje rezultate koristite sljedeće postavke prilikom kopiranja MP3 datoteka: 128 kbps ili veća konstantna brzina prijenosa 44,1 kHz ili veća frekvencija uzorkovanja

Bluetooth rad

Prije korištenja Bluetootha	Prije nego što možete koristiti Bluetooth uređaj za obavljanje hands-free poziva ili strujanje zvuka. mora biti autentificiran. To se također naziva "uparivanje" uređaja.
Uparivanje novog uređaja	Uređaj neprestano emitira signal za uparivanje kada trenutno nisu povezani uređaji. Dovršite postupak uparivanja sa svog Bluetooth uređaja. Više pojedinosti potražite u priručniku za upotrebu svog uređaja. Naziv uređaja je "CAR910X". Uređaj može biti u bilo kojem načinu rada kada se izvodi uparivanje. Na nekim telefonima uparivanje će možda trebati obaviti više puta.
Povezivanje	Glavna jedinica automatski će se povezati s posljednjim povezanim uređajem kada je značajka povezivanja postavljena na Auto connect On (Automatsko povezivanje uključeno). Ako je značajka povezivanja postavljena na Auto Connect Off (Automatsko povezivanje isključeno), glavna jedinica neće se automatski povezati ni s jednim uređajem.
Bluetooth telefon	Iz glavnog izbornika. dodirnite Bluetooth na zaslonu. Ikona Bluetooth pojavit će se svaki put kada je Bluetooth uređaj povezan.
Glavni izbornik	Pritisnite ikonu za povratak na zaslon glavnog izbornika.
Pokazatelj trenutnog načina rada	Prikazuje trenutni način rada.
Pokazatelj statusa Bluetootha	Kada je Bluetooth uključen i Bluetooth uređaj se uparuje. pokazatelj će treptati. Kada je Bluetooth uključen i telefon je povezan s jedinicom. pokazatelj će neprekidno svijetliti.
Imenik	Pritisnite "CONTACTS" (KONTAKTI) za pristup izborniku imenika.
Dnevnik poziva	Pritisnite "CALL LOGS" (DNEVNICI POZIVA) za prikaz (biranih, propuštenih i primljenih poziva).
Bluetooth glazba	Pritisnite "MUSIC" (GLAZBA) za pokretanje Bluetooth reprodukcije glazbe putem A2DP-a.
Postavljanje	Pritisnite "SETUP" (POSTAVKE) za pristup Bluetooth postavkama.
Poziv	Birajte broj i dodirnite ikonu telefona za poziv.
Telefonska tipkovnica	Koristite tipkovnicu za biranje telefonskog broja.
Uređaji	Pritisnite "DEVICES" (UREĐAJI) za prikaz popisa uparenih uređaja. Za povezivanje s prethodno povezanim uređajem. pritisnite naziv trenutnog uređaja. Svi prethodno povezani uređaji koji su u dometu bit će navedeni po nazivu uređaja. Pritisnite željeni naziv uređaja za prekid veze s trenutnim uređajem i povezivanje s novim uređajem.

Mikrofon	Uključite ili isključite glas mikrofona.
Gumb za prijenos zvuka	Pritisnite za prijenos zvuka između jedinice i mobilnog telefona.
Tipkovnica	Pritisnite za povratak na zaslon tipkovnice.
Završi poziv	Pritisnite ikonu End (Završi) na zaslonu ili gumb End (Završi) na prednjoj ploči za završetak poziva u tijeku ili odbijanje dolaznog poziva.
Pjesma unatrag	Pritisnite ikonu za povratak na početak trenutne pjesme.
Reproduciraj / Pauziraj	Pritisnite ikonu za pauziranje ili nastavak reprodukcije.
Pjesma unaprijed	Dodirnite ikonu za preskakanje na sljedeću pjesmu.
EQ	Pritisnite ikonu za podešavanje postavke ekvilizatora.

Rad SiriusXM satelitskog radija

SiriusXM Radio	Samo SiriusXM satelitski radio donosi vam više onoga što volite slušati, sve na jednom mjestu. Nabavite preko 140 kanala, uključujući glazbu bez reklama plus najbolje sportove, vijesti, razgovore, komedije i zabavu. Dobrodošli u svijet satelitskog radija. Potreban je SiriusXM Vehicle Tuner i pretplata. Za više informacija posjetite www.siriusxm.com.
Aktiviranje SiriusXM radija	Nakon instaliranja vašeg SiriusXM Connect Vehicle Tunera i antene, uključite radio i odaberite SiriusXM način rada. Trebali biste moći čuti SiriusXM pregledni kanal na kanalu 1. Nakon što čujete pregledni kanal, prebacite se na kanal 0 kako biste pronašli Radio ID svog tunera. Uz to. Radio ID se nalazi na dnu SiriusXM Connect Vehicle Tunera i njegovog pakiranja. Napomena: SiriusXM Radio ID ne uključuje slova I, O, S ili F. U SAD-u aktivirajte putem interneta ili pozivom službi za korisnike SiriusXM-a: Posjetite www.siriusxm.com/activatenow Nazovite SiriusXM Listener Care na 1-866-635-2349 Za kanadske pretplate kontaktirajte: Posjetite www.siriusxm.ca/activatexm Nazovite XM korisničku službu na 1-877-438-9677 Aktivacija obično traje 10-15 minuta, ali može potrajati i do jednog sata. Preporučuje se da vaše vozilo ostane uključeno dok se ne pojavi poruka "Subscription Updated" (Pretplata ažurirana). Vaš radio mora biti uključen i primati SiriusXM signal da bi primio aktivacijsku poruku. Nakon aktivacije možete se prebaciti na kanale u svom pretplatničkom planu.
Pristupanje SiriusXM radiju	Iz glavnog izbornika dodirnite ikonu SiriusXM za pristup SiriusXM načinu rada i započnite s radom.

Glavni izbornik	Pritisnite ikonu za povratak na zaslon glavnog izbornika.
Frekvencijski pojas	Dodirnite za odabir frekvencijskog pojasa unaprijed postavljenih kanala. Dostupna su tri frekvencijska pojasa: SXM1, SXM2 i SXM3. Svaki frekvencijski pojas može pohraniti do šest unaprijed postavljenih kanala. (Unaprijed postavljenim kanalima se pristupa putem ikone Popis.)
Pokazatelj trenutnog načina rada	Prikazuje trenutni način rada.
Informacije o programu	Prikazuje informacije o programu kao što su naziv kanala, ime izvođača i naslov pjesme.
Pretraživanje	Pritisnite za ulazak u način pretraživanja, a zatim pritisnite Channel (Kanal) za odabir između sljedećih opcija pretraživanja: Channel (Kanal), Artist (Izvođač), Song Title (Naslov pjesme) ili Info (Informacije). Koristite strelice gore/dolje s lijeve strane za navigaciju po kategorijama i koristite strelice gore/dolje s desne strane za navigaciju po kanalima, izvođačima, naslovima pjesama ili informacijama.
Popis unaprijed postavljenih kanala	Pritisnite za prikaz popisa unaprijed postavljenih kanala u trenutnom frekvencijskom pojasu.

Dodatne opcije

Pritisnite za prikaz/prilagodbu opcija Mode (Način rada), Tune Scan (Skeniranje podešavanja) i Go to Live (Idi uživo): Mode (Način rada) - Pritisnite za pristup i podešavanje sljedećih opcija: Parental Code (Roditeljska lozinka) - Kada je omogućena, značajka roditeljske kontrole zahtijeva da unesete lozinku za ugađanje na zaključane kanale. Pritisnite "Change" (Promijeni) za promjenu roditeljske lozinke. Slijedite upute za unos trenutne lozinke, a zatim unesite i potvrdite novu lozinku. Zadana lozinka za jedinicu je "0000". Parental Control (Roditeljska kontrola) - Značajka roditeljske kontrole omogućuje vam da ograničite pristup svim SiriusXM kanalima, uključujući one sa sadržajem za odrasle. Odaberite opciju roditeljske kontrole: Off (Isključeno) (isključuje roditeljsku kontrolu), Mature (Odrasli) (zaključava sve kanale za odrasle) ili User (Korisnik) (omogućuje korisniku da zaključa određene kanale pomoću značajke Parental Lock Channel (Roditeljsko zaključavanje kanala)). Unesite roditeljsku lozinku kada se to zatraži za potvrdu promjene. Parental Lock Channel (Roditeljsko zaključavanje kanala) - Pritisnite "SET" (POSTAVI) za odabir određenih kanala za zaključavanje. Pritisnite "All Clear" (Obriši sve) za brisanje svih zaključanih kanala. Channel Skipping (Preskakanje kanala) - Pritisnite "SET" (POSTAVI) za odabir kanala za preskakanje. TuneStart - Pritisnite "ON" (UKLJUČENO) ili "OFF" (ISKLJUČENO) za omogućavanje ili onemogućavanje značajke TuneStart. Kada je značajka TuneStart uključena, čut ćete početak pjesme kada se prebacite na jedan od svojih unaprijed postavljenih kanala. Može proći minuta ili dvije da značajka proradi nakon uključivanja ili nakon promjene unaprijed postavljenih pojaseva. TuneScan Pritisnite gumb TuneScan za pokretanje funkcije TuneScan. Jedinica reproducira uzorke s početka više spremljenih pjesama s svakog od unaprijed postavljenih kanala koji pretežno reproduciraju glazbene odabire. To korisniku omogućuje jednostavan pristup velikom uzorku glazbenog sadržaja i mogu uživati ​​u slušanju cijele pjesme kada zaustave skeniranje na pjesmi od interesa. Ponovnim pritiskom na TuneScan zaustavit će se funkcija TuneScan i nastaviti reproducirati pjesma koja se trenutno skenira. Pritiskom i držanjem gumba TuneScan poništava se TuneScan i vraća korisnika na izvorni kanal koji je bio podešen kada je TuneScan prvi put pokrenut. Go to Live (Idi uživo) - Pritisnite za nastavak reprodukcije prijenosa uživo dok ste u načinu ponovnog pokretanja.

Gumbi za podešavanje	Pritisnite i držite bilo koji gumb za podešavanje (1-6) da biste spremili trenutnu stanicu kao podešenu. Pritisnite željeni gumb za podešavanje za početak reprodukcije odgovarajućeg podešenog kanala.
Izravno	Pritisnite za prikaz zaslona za izravan pristup kanalu. Pritisnite željeni broj kanala, a zatim pritisnite Enter. Započet će reprodukcija željenog kanala.
Kanal dolje	Pritisnite za povratak na prethodni kanal.
Kanal gore	Pritisnite za prelazak na sljedeći kanal.
Podešavanje / Pjesma dolje	Pritisnite za ulazak u način ponovnog pokretanja. Jednom u načinu ponovnog pokretanja, pritisnite za preskakanje na prethodnu pjesmu ili pritisnite i držite za brzo premotavanje unatrag.
Reproduciraj / Pauziraj	Pritisnite za pauziranje i ponovno reproduciranje sadržaja s aktivnog kanala.
Podešavanje / Pjesma gore	Pritisnite za preskakanje na sljedeću pjesmu. Pritisnite i držite za brzo premotavanje unaprijed. Ponavljano pritisnite za "sustizanje" i nastavak reprodukcije uživo. Odabirom Go to Live (Idi uživo) u Dodatnim opcijama također će se nastaviti reprodukcija uživo.

SiriusXM radio savjetodavne poruke

SiriusXM savjetodavna poruka	Preporuka
Provjerite antenu	Radio je otkrio grešku s SiriusXM antenom. Kabel antene je možda odspojen ili oštećen. Provjerite je li kabel antene spojen na SiriusXM Connect Vehicle Tuner. Provjerite kabel antene zbog oštećenja i pregiba. Zamijenite antenu ako je kabel oštećen. SiriusXM proizvodi su dostupni kod vašeg lokalnog prodavača auto audio opreme ili putem interneta na www.shop.siriusxm.com.
Provjerite tuner	Radio ima poteškoća u komunikaciji s SiriusXM ConnectVehicle Tunerom. Tuner je možda odspojen ili oštećen. Provjerite je li kabel SiriusXM Connect Vehicle Tunera sigurno spojen na radio.
Nema signala	SiriusXM Connect Vehicle Tuner ima poteškoća s primanjem SiriusXM satelitskog signala. Provjerite je li vaše vozilo vani s jasnim pogledom na nebo. Provjerite je li SiriusXM antena s magnetskim nosačem postavljena na metalnu površinu s vanjske strane vozila. Pomaknite SiriusXM antenu dalje od prepreka. Provjerite kabel antene zbog oštećenja i pregiba. Pogledajte priručnik za instalaciju SiriusXM Connect Vehicle tunera za više informacija o instalaciji antene. Zamijenite antenu ako je kabel oštećen. SiriusXM proizvodi su dostupni kod vašeg lokalnog prodavača auto audio opreme ili putem interneta na www.shop.siriusxm.com.
Pretplata je ažurirana	Radio je otkrio promjenu u statusu vaše SiriusXM pretplate. Pritisnite << >> za brisanje poruke. U SAD-u posjetite www.siriusxm.com ili nazovite 1-866-635-2349 ako imate pitanja o svojoj pretplati. U Kanadi posjetite www.siriusxm.ca ili nazovite 1-877-438-9677 ako imate pitanja o svojoj pretplati.
Kanal nije dostupan	Kanal koji ste zatražili nije važeći SiriusXM kanal ili kanal koji ste slušali više nije dostupan. Ovu poruku možete vidjeti i nakratko prilikom prvog povezivanja novog SiriusXM Connect Vehicle tunera. Posjetite www.siriusxm.com za više informacija o SiriusXM ponudi kanala.
Kanal nije pretplaćen	Kanal koji ste zatražili nije uključen u vaš SiriusXM pretplatnički paket ili više nije uključen u vaš SiriusXM pretplatnički paket. U SAD-u posjetite www.siriusxm.com ili nazovite 1-866-635-2349 ako imate pitanja o svojoj pretplati. U Kanadi posjetite www.siriusxm.ca ili nazovite 1-877-438-9677 ako imate pitanja o svojoj pretplati.
Kanal je zaključan	Kanal koji ste zatražili zaključan je značajkom roditeljske kontrole radija. Pogledajte odjeljak Rad SiriusXM satelitskog radija za više informacija o značajki roditeljske kontrole i načinu pristupa zaključanim kanalima.
Nema sadržaja	TuneScan nije dostupan. Dajte tuneru malo vremena da spremi nove pjesme za skeniranje.
Nevažeći kod za zaključavanje	Ako se na zaslonu prikaže poruka "Invalid Lock code" (Nevažeći kod za zaključavanje), ona će automatski nestati nakon tri sekunde. A onda korisnik može ponovno unijeti lozinku.

Postavke orijentacije vožnje

Kako bi se poboljšalo iskustvo vožnje, CAR910X omogućuje korisniku konfiguriranje Apple CarPlay i Android Auto za vozila s lijevim upravljačem (LHD) ili desnim upravljačem (RHD).
Da biste odabrali željenu konfiguraciju, odaberite LHD ili RHD iz izbornika Settings (Postavke):

* Napomena: Ako promijenite postavku za način rada s desnim upravljačem ili načina rada s lijevim upravljačem dok je telefon spojen na prijemnik, odspojite telefon s prijemnika i ponovno ga spojite.

Rezultirajuće opcije konfiguracije prikazane su u nastavku:

Rad Apple CarPlayja

Apple CarPlay je pametno sučelje za iPhone, koje vam omogućuje glasovno upravljanje (putem Siri) glazbom, navigacijom, telefonom i aplikacijama za slanje poruka - značajno smanjujući ometanje vozača.

	Telefon - Koristite Siri za upućivanje poziva, vraćanje propuštenih poziva, slušanje glasovnih poruka i pregledavanje ID-a pozivatelja na zaslonu prijemnika.
	Poruke - Zamolite Siri da šalje, čita i odgovara na tekstualne poruke. Ovaj handsfree rad minimizira ometanje i omogućuje vam da držite ruke na volanu i oči na cesti.
	Glazba - Pristupite glazbi po izvođaču, pjesmi, popisu za reprodukciju i još mnogo toga putem zaslona osjetljivog na dodir prijemnika ili putem Siri. Prijemnik će zrcaliti zaslon iPhonea s informacijama o izvođaču i pjesmi.
	Karte - Koristite Siri za traženje uputa korak po korak – pretražujte po adresi ili zanimljivim mjestima. Apple karte bit će zrcaljene na zaslonu, uključujući informacije o prometu i procijenjeno vrijeme do odredišta.

Kompatibilni uređaji

Napravljeno za iPhone modele:
iPhone 13 mini, iPhone 13, iPhone 13 Pro, iPhone 13 Pro Max, iPhone 12 mini, iPhone 12, iPhone 12 Pro, iPhone 12 Pro Max, iPhone 11 Plus, iPhone 11, iPhone XS Max, iPhone XS, iPhone XR, iPhone X, iPhone 8, iPhone 8 Plus, iPhone 7, iPhone 7 Plus, iPhone 6, iPhone 6S

Pokretanje Apple CarPlayja

Spojite iPhone na USB priključak prijemnika pomoću Apple certificiranog Lightning kabela (nije uključen). Apple CarPlay će se pokrenuti automatski. Poznate aplikacije pojavit će se na zaslonu osjetljivom na dodir prijemnika kako bi aktivirale Siri glasovno upravljanje.

Napomena: Iz sigurnosnih razloga, CarPlay značajke su ograničene tijekom vožnje i razlikovat će se ovisno o aplikaciji koja podržava CarPlay. Dostupne funkcije određuje svaki pojedinačni pružatelj aplikacije. Za više informacija posjetite www.apple.com/ios/carplay.

Napomena: Određene funkcije iPhonea mogu biti nezakonite tijekom vožnje na vašoj lokaciji. Obavezno se upoznajte s lokalnim i državnim zakonima koji se odnose na mobilne uređaje. Ako ste u nedoumici, zaustavite i parkirajte svoje vozilo prije korištenja bilo kojeg uređaja.

Kada je prikazan izbornik CarPlay, tipka Home u donjem lijevom kutu radi baš kao i tipka Home na vašem iPhoneu.
Pritisnite i držite je da prizovete Siri i započnete svoje glasovne naredbe.
U bilo kojem trenutku tijekom rada CarPlay, možete pritisnuti ovu tipku na trenutak da se vratite na glavni zaslon izbornika CarPlay.

Pritisnite bilo koju tipku aplikacije na glavnom izborniku CarPlay za izravan pristup toj operaciji. Alatna traka s lijeve strane zaslona prikazuje vrijeme, jačinu signala i prečace do najpopularnijih aplikacija - Telefon, Glazba i Navigacija - tako da im se može brzo i jednostavno pristupiti bez povratka na glavni izbornik.

Upravljanje Apple CarPlayjem

Sljedeće osnovne kontrole upravljat će mnogim standardnim značajkama CarPlayja.

	Dodirnite - Kratko pritisnite željenu opciju.
	Prijeđite prstom - Kratko prijeđite prstom u željenom smjeru.
	Povucite - Pritisnite, držite i povucite na željeno mjesto.

Napomena: Nema potrebe za uparivanjem vašeg iPhonea kada koristite CarPlay. To će se dogoditi automatski prilikom spajanja iPhonea na USB priključak uređaja.

Napomena: Kada je CarPlay u upotrebi, Bluetooth uređaja će se automatski isključiti i handsfree funkcionalnost će raditi putem značajke CarPlay. Svi ostali uređaji povezani putem Bluetootha bit će isključeni tijekom korištenja CarPlayja.

Izlaz iz Apple CarPlayja

Isključivanje vašeg iPhonea automatski će izaći iz načina rada CarPlay. Da biste izašli iz načina rada CarPlay dok je vaš telefon još uvijek spojen, kratko pritisnite gumb Power/Volume, a prikazat će se glavni izbornik uređaja.

Rad Android Auta

Android Auto donosi najkorisnije aplikacije na zaslon vašeg telefona ili na zaslon vašeg kompatibilnog automobila, u formatu koji vam olakšava da zadržite glavni fokus na vožnji. Možete upravljati stvarima kao što su navigacija i karte, pozivi i tekstualne poruke te glazba.

Google Assistant
Uz vašeg Google Assistanta na Android Autu, možete držati oči na cesti i ruke na volanu dok koristite svoj glas kako biste vam pomogli tijekom dana. Jednostavno recite "Ok Google" ili u kompatibilnim automobilima dugo pritisnite gumb za glasovno upravljanje na upravljaču.

Navigacija
Dobivajte prometna upozorenja u stvarnom vremenu kako biste izbjegli opasnosti, zamke za brzinu i pronašli najbržu rutu. Ili napravite pauzu i pronađite zalogaj usput.

Pozivi & Poruke
Vaš Google Assistant vam omogućuje da ostanete povezani dok vozite. Vaš Assistant vam može pomoći da pozovete telefonske brojeve iz svojih kontakata, razgovarate sa svojim omiljenim aplikacijama, čitate svoje poruke naglas i odgovarate tekstom, držeći ruke na volanu.

Kompatibilni uređaji

Android Auto zahtijeva aplikaciju Android Auto s Google Playa instaliranu na Android pametnom telefonu koji radi na Android Lollipopu 5.0 ili novijem.

Određene upotrebe pametnog telefona možda nisu legalne tijekom vožnje u vašoj jurisdikciji, stoga morate biti svjesni i poštivati sva takva ograničenja. Ako sumnjate u određenu funkciju, izvodite je samo dok je automobil parkiran. Nijedna se značajka ne smije koristiti osim ako je to sigurno učiniti u uvjetima vožnje u kojima se nalazite.

Pokretanje Android Auta

Spojite uređaj kompatibilan s Android Autom na uređaj putem USB kabela. Android Auto će se pokrenuti automatski ili mu se može pristupiti u bilo kojem trenutku iz glavnog izbornika.

Napomena: Kada je uređaj za Android Auto spojen na ovaj uređaj, uređaj je istovremeno spojen i putem Bluetootha. Ako je već upareno pet uređaja, prikazuje se poruka s potvrdom želite li izbrisati registrirani uređaj. Ako želite izbrisati uređaj, dodirnite [Agree] (Slažem se). Ako želite izbrisati drugi uređaj, dodirnite [BT Settings] (BT postavke) i izbrišite uređaje ručno.

Napomena: Ako je Android Auto uključen tijekom poziva na mobilnom telefonu koji nije uređaj kompatibilan s Android Autom, Bluetooth veza će se prebaciti na uređaj kompatibilan s Android Autom nakon poziva.

Korištenje Android Auta

Početni zaslon Android Auta prikazuje personalizirane informacije, kao što su vrijeme do vašeg odredišta, podsjetnici, nedavni pozivi, dolazne poruke, pjesma koju slušate i kartice Google Now.
Kada je prikazan izbornik Android Auta, možete reći "OK Google" ili odabrati mikrofon u gornjem desnom kutu za razgovor s Googleom.

1. Tipka Home (Početna tipka) Android Auta
2. Recent Apps (Nedavne aplikacije)
3. Notification Button (Tipka za obavijesti)
4. Activate Google Assistant (Aktiviraj Google Assistanta)

Izlaz iz Android Auta

Da biste izašli iz Android Auta, pritisnite tipku Exit (Izlaz). Isključivanje vašeg Android telefona automatski će izaći iz načina rada Android Auto.

Stražnji RCA A/V ulaz

A/V ulaz
Spojite opcijski audio/video izvor u RCA (stražnji) ulaz.
Podesite glasnoću na vanjskom audio izvoru prema potrebi (ako je spojen na izlaz za slušalice uređaja).

Rad stražnje kamere

(Neobavezno)

Ulaz za stražnju kameru	Spojite opcijsku stražnju kameru na ulaz za kameru (crni RCA priključak). Pogledajte shemu ožičenja kamere za detalje o instalaciji.
Automatski odabir	Uređaj će automatski odabrati način rada kamere kada je spojen na strujni krug svjetla za vožnju unatrag. Napomena: Vanjski video izlaz nije aktivan kada se koristi ulaz za stražnju kameru.

Rad SWC ulaza

Ugrađeno SWC sučelje kompatibilno je s modulima za upravljanje na upravljaču treće strane. Preporučuje se ili serija PAC SWI ili Axxess ASWC-1. Ovi adapteri moraju se koristiti da bi CAR910X bio kompatibilan s bilo kojim kontrolama na upravljaču. Sljedeće kontrole dostupne su za većinu vozila.

Reset	Seek/Track Down (-)	Volume Down (-)	BT End
Mode	Mute	Band
Seek/Track Up (+)	Volume Up (+)	BT Talk

Napomena: Ne moraju sve OE funkcije upravljača biti podržane od strane CAR910X.
3,5 mm SWC priključak nalazi se na stražnjoj strani uređaja, na GLAVNOM KABELU ZA NAPAJANJE I/O.
Savjeti za instalaciju AXXESS
ASWC-1 se automatski programira za većinu vozila. Za sve detalje slijedite informacije o vozilu i programiranje AXXESS s njihove web stranice na: https://axxessinterfaces.com/product/ASWC-1#vehicle-specific.

Savjeti za instalaciju PAC SWI-RC

1. Postavite "Radio Select Switch" (Prekidač za odabir radija). Postavite SWI-RC na položaj 7 - "Pioneer/Other/Sony".
2. Za programiranje koristite redoslijed mapiranja funkcija radija Pioneer/Sony/Other za JENSEN jedinice.
3. Prilikom programiranja SWI-RC, ako funkcija nije podržana (ili nije željena), tada se funkcija MORA preskočiti prema uputama za PAC SWI-RC.
4. SWC funkcija MORA biti programirana u ispravnom redoslijedu prema uputama za mapiranje funkcija radija PAC SWI-RC.

Redoslijed funkcija	Mapiranje funkcija	SWI-RC (Referenca 3.3VDC)
		Napon središnjeg pina (prsten) (Odabir funkcije)	Napon vrha pina
1	Reset
2	Mode
3	Seek + / Track +	H 3.3v	0.6
4	Seek - / Track -	H 3.3v	1.81
5	Mute	H 3.3v	1.01
6	Volume +	H 3.3v	2.07
7	Volume -	H 3.3v	2.32
8	Band	H 3.3v	2.73
9	BT Talk	L 0.0V	0.60
10	BT End	L 0.0V	1.01

Rješavanje problema

Općenito
Problem	Uzrok	Radnja
Uređaj se ne uključuje/nema napajanja	Žuta žica nije spojena ili je neispravan napon Crvena žica nije spojena ili je neispravan napon	Provjerite spojeve za odgovarajući napon (11~16VDC)
	Crna žica nije spojena	Provjerite vezu sa zemljom
	Pregorio osigurač	Zamijenite osigurač(e)
Uređaj ima napajanje, ali nema zvuka	Žice zvučnika nisu spojene	Provjerite spojeve na zvučnicima
	Jedna ili više žica zvučnika dodiruju jedna drugu ili dodiruju uzemljenje šasije	Izolirajte sve gole žice zvučnika jedna od druge i od uzemljenja šasije
Uređaj pregori osigurač	Žuta ili crvena žica dodiruje uzemljenje šasije	Provjerite je li žica priklještena
	Žice zvučnika dodiruju uzemljenje šasije	Provjerite je li žica priklještena
	Neispravna vrijednost osigurača	Koristite osigurače s ispravnom vrijednošću
Uređaj ima zvuk, ali nema slike	Sigurnosni krug parkirne kočnice nije spojen Parkirna kočnica nije uključena	Provjerite spojeve na parkirnoj kočnici Uključite parkirnu kočnicu

Registrirajte svoj proizvod
Registrirajte svoj proizvod online na www.jensenmobile.com.

Specifikacije

FM Tuner	Raspon ugađanja: 87.5MHz-107.9MHz Iskoristiva osjetljivost: 10dBf 50dB osjetljivost utišavanja: 20dBf Stereo separacija @ 1kHz: 38dB Frekvencijski odziv: 30Hz-13kHz
AM Tuner	Raspon ugađanja: 530kHz-1710kHz Iskoristiva osjetljivost: 24uV Frekvencijski odziv: 30Hz-2.3kHz
Prednji USB	Kompatibilnost: High Speed USB 2.0 USB klasa: Klasa masovne pohrane
Monitor	Veličina panela: 10.1" dijagonalno mjerenje Kut gledanja (gore/dolje/lijevo/desno): 50/70/70/70 Razlučivost: 1024 (H) x 600 (V) Svjetlina (cd/m 2 ): 500 NITS Omjer kontrasta: 500:1 Pikseli: 1,152,000
Općenito	Impedancija izlaza zvučnika: 4 ohma Napon linijskog izlaza: 4 volt RMS Impedancija linijskog izlaza: 200 ohma Dimenzije kućišta: 7" x 7" x 2" (Š x D x V)

Dizajn i specifikacije podložni su promjenama bez prethodne najave.

CEA-2006 Standardne specifikacije snage
(referenca: 14.4VDC +/- 0.2V, 20Hz~20kHz)
Izlazna snaga: 16 W RMS x 4 kanala pri 4 ohma i < 1% THD+N
Omjer signala i šuma: 80dBA (referenca: 1 vat u 4 ohma)

Sigurnosne napomene

Reprodukcija videozapisa neće raditi dok je vozilo u pokretu.
Ovo je sigurnosna značajka kako bi se spriječila ometanja vozača. Video funkcije na instrumentnoj ploči radit će samo kada je vozilo u Parku i uključena je parkirna kočnica. U većini jurisdikcija protuzakonito je da vozač gleda videozapise dok je vozilo u pokretu.

SIGURNOSNA OBAVIJEST podsjetnik je za odgovornu i sigurnu vožnju tijekom korištenja uređaja mobilnog telefona ili bilo koje APLIKACIJE koja je kompatibilna s ovim uređajem.
Preporučuje se da vaš JENSEN CAR910X instalira profesionalni instalater ili ovlašteni distributer.
Ovaj je proizvod samo za upotrebu u vozilima sa 12VDC negativnim uzemljenjem.

Kako biste spriječili oštećenja ili ozljede:

• Pazite da jedinicu sigurno uzemljite na uzemljenje šasije vozila.
• Ne uklanjajte gornji ili donji poklopac jedinice.
• Ne postavljajte jedinicu na mjesto izloženo izravnoj sunčevoj svjetlosti ili prekomjernoj toplini ili mogućnosti prskanja vode.
• Ne izlažite jedinicu prekomjernim udarcima.
• Prilikom zamjene osigurača koristite samo novi s ispravnom vrijednošću. Korištenje osigurača s pogrešnom vrijednošću može uzrokovati neispravan rad jedinice.
• Kako biste spriječili kratke spojeve prilikom zamjene osigurača, prvo odspojite kabelski svežanj.
• Koristite samo isporučeni hardver i kabelski svežanj.
• Ako imate problema tijekom instalacije, obratite se najbližem JENSEN prodavaču.
• Ako jedinica ne radi ispravno, resetirajte je kako je opisano. Ako problem i dalje postoji, obratite se najbližem JENSEN prodavaču ili nazovite tehničku pomoć na 1-888-921-4088.
• Za čišćenje monitora obrišite ga samo suhom silikonskom krpom ili mekom krpom. Nemojte koristiti krutu krpu ili otapala kao što su razrjeđivač boje i alkohol. Oni mogu izgrebati površinu panela i/ili ukloniti ispis.
• Kada temperatura jedinice padne (kao zimi), tekući kristal unutar zaslona postat će tamniji nego inače. Normalna svjetlina vratit će se nakon što se jedinica neko vrijeme koristi.
• Prilikom produljenja žice za paljenje, bateriju ili uzemljenje, provjerite koristite li žicu za automobilsku upotrebu s minimalno AWG 16 ili više kako biste spriječili pad napona.
• Ne dirajte tekući kristal ako je LCD oštećen ili slomljen. Tekući kristal može biti opasan za vaše zdravlje ili smrtonosan. Ako tekući kristal iz LCD-a dođe u kontakt s vašim tijelom ili odjećom, odmah ga isperite sapunom.

Nakon instalacije ovog monitora/media playera ("jedinice") u vozilo, vozač vozila ne smije upravljati ovom jedinicom gledajući videozapise ili igrajući videoigre tijekom vožnje. Nepoštivanje ove upute može dovesti do ometanja vozača što može rezultirati ozbiljnim ozljedama ili smrću putnika u vozilu ili osoba izvan vozila i/ili materijalnom štetom.

Nekoliko država zabranjuje instalaciju monitora/media playera ako je zaslon vidljiv s vozačevog sjedala. Ako boravite u jurisdikciji koja je donijela takav zakon, ova jedinica se ne smije instalirati tako da je zaslon vidljiv s vozačevog sjedala. Prilikom instaliranja ove jedinice u prednju konzolu/instrumentnu ploču, jedinica mora biti postavljena tako da gleda samo na prednje suvozačevo sjedalo. Nepoštivanje ove upute može dovesti do ometanja vozača što može rezultirati ozbiljnim ozljedama ili smrću putnika u vozilu ili osoba izvan vozila i/ili materijalnom štetom.

Ova je jedinica dizajnirana tako da se njome može upravljati samo kada je vozilo u "Parku" i parkirna kočnica je potpuno uključena. U tu svrhu, ova jedinica uključuje značajku zaključavanja parkirne kočnice koja zabranjuje rad jedinice ako vozilo nije u "Parku" i/ili parkirna kočnica nije potpuno uključena. Prilikom instaliranja ove jedinice, instalater mora spojiti žicu za detekciju parkirne kočnice na mehanizam parkirne kočnice kako bi značajka zaključavanja parkirne kočnice bila operativna. NEMOJTE jednostavno uzemljiti žicu za detekciju parkirne kočnice na metalni dio vozila. Neispravna instalacija značajke zaključavanja parkirne kočnice može dovesti do ometanja vozača što može rezultirati ozbiljnim ozljedama ili smrću vozačevih putnika ili osoba izvan vozila i/ili materijalnom štetom.

Nakon što je instalirana značajka zaključavanja parkirne kočnice, vlasnik/korisnik ne smije pokušavati poremetiti/neutralizirati značajku zaključavanja parkirne kočnice tako da

1. djelomično uključuje parkirnu kočnicu i/ili
2. kupuje/koristi bilo koji uređaj ili jedinicu dizajniranu za slanje potrebnih signala kočnice jedinici.

Nepoštivanje ovih uputa može dovesti do ometanja vozača što može rezultirati ozbiljnim ozljedama ili smrću vozačevih putnika ili osoba izvan vozila i/ili materijalnom štetom.

Prilikom upravljanja ovom jedinicom, držite glasnoću jedinice dovoljno niskom kako bi putnici u vozilu mogli čuti zvukove povezane s prometom, kao što su policijska i hitna vozila. Nepoštivanje ove upute može dovesti do ometanja vozača što može rezultirati ozbiljnim ozljedama ili smrću putnika u vozilu ili osoba izvan vozila i/ili materijalnom štetom.

Ograničeno jednogodišnje ili trogodišnje jamstvo

Za više informacija i lokaciju najbližeg ovlaštenog servisnog centra kontaktirajte nas na jedan od sljedećih načina:

• Nazovite nas besplatno na (888) 921-4088
  (ponedjeljak-petak, 9:00 ujutro do 17:00 sati po istočnom vremenu)
• Pošaljite nam e-mail na cs@jensenmobile.com

Korisnička podrška
1-888-921-4088
(ponedjeljak-petak, 9:00-17:00 EST)
Posjetite https://www.jensenmobile.com

Reference

• SiriusXM: Glazba, sport, razgovori i podcastovi, uživo i na zahtjev
• Aktivirajte odmah | SiriusXM
• iOS - CarPlay - Apple
• Auto stereo - Jensen Mobile
• Auto stereo - Jensen Mobile

Preuzmi priručnik

Ovdje možete preuzeti punu pdf verziju priručnika, koja može sadržavati dodatne sigurnosne upute, informacije o jamstvu, FCC pravila, itd.

Preuzmi Jensen CAR910X - Priručnik za USB Media Player

Dostupni jezici
