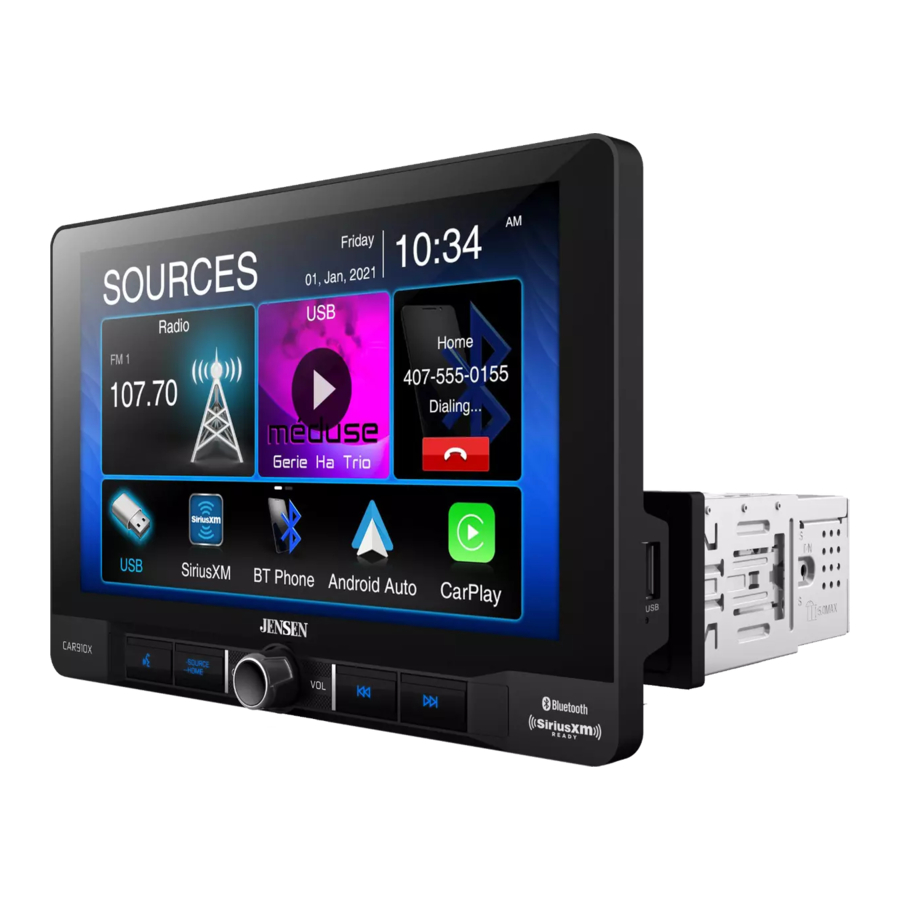

Jensen CAR910X - Manual Pemutar Media USB

Persiapan

Sebelum Anda Memulai

• Lepaskan terminal aki negatif. Konsultasikan dengan teknisi yang berkualifikasi untuk mendapatkan petunjuk.
• Hindari memasang unit di tempat yang suhunya tinggi, seperti dari sinar matahari langsung, atau di tempat yang terkena debu, kotoran, atau getaran berlebihan.

PANDUAN PEMASANGAN
Lihat panduan pemasangan terlampir untuk detail selengkapnya.

Rotasi Layar

Sudut layar dapat berputar dari sisi ke sisi

Tinggi layar dapat disesuaikan hingga 1,5" ke bawah

Kedalaman layar dapat disesuaikan dari 0" hingga 0,5" hingga 1" ke depan

Layar miring ke depan dan ke belakang

Diagram Pengkabelan Input/Output

Catatan:
Saat mengganti sekering, pastikan untuk menggunakan tipe dan ampere yang benar. Menggunakan sekering yang salah dapat menyebabkan kerusakan. Unit ini menggunakan (1) sekering gaya mini ATC 15 amp yang terletak di konektor daya.

Catatan Pengkabelan:
Output Subwoofer
Output audio preamp Subwoofer (jaket Biru dengan RCA Hitam) aktif di semua mode audio.

Input kamera belakang
Kamera tampilan belakang (tidak termasuk) dapat digunakan dengan input Kamera.

SiriusXM
Untuk informasi selengkapnya tentang cara memasang tuner Kendaraan Koneksi SiriusXM, lihat panduan pemasangan yang disertakan dengan tuner (tuner koneksi SiriusXM dan berlangganan dijual terpisah).

Lokasi Kontrol

Layar radio memiliki fitur dan tampilan berikut:

1. TOMBOL AKTIVASI SUARA
2. SUMBER/BERANDA
3. DAYA/VOLUME/BUNGKAM
4. TOMBOL SEBELUMNYA
5. TOMBOL BERIKUTNYA
6. RESET / PORT USB

Operasi Umum

Daya Hidup/Mati	Tekan sebentar untuk menghidupkan unit. Tekan dan tahan untuk mematikan unit.
Volume	Putar kenop volume untuk menambah atau mengurangi tingkat volume.
Bungkam	Tekan sebentar MUTE untuk menonaktifkan audio. Tekan sebentar MUTE lagi untuk kembali ke volume yang dipilih sebelumnya. Memutar kenop volume saat volume dimatikan juga akan membatalkan fungsi bisu.
Mode	Tekan ikon di sudut kiri atas layar untuk menampilkan menu utama. Radio/USB/SiriusXM/BT Phone/Android Auto/Apple CarPlay/AV In/BT Audio/Equalizer/Settings Catatan: Mode operasi juga dapat diakses dengan memilih ikon yang sesuai dari menu utama.
Menu Utama	Pemilihan Mode Operasi: Tekan ikon di sudut kiri atas layar untuk menampilkan menu utama OSD. Tekan Radio/USB/SiriusXM/ BT Phone/Android Auto/Apple CarPlay/AV In/BT Audio/Equalizer/Settings di Main meu pate untuk memilih sumber yang diinginkan.
A/V In	Hubungkan perangkat audio/video eksternal ke Input A/V Tipe RCA belakang
USB	Masukkan drive flash USB untuk memutar file MP3/FLAC.
Reset	Untuk mengatasi operasi abnormal atau jika unit tidak beroperasi, Tekan tombol RESET yang terletak di belakang panel depan tepat di bawah port USB. Unit akan mengatur ulang prosesor utama ke pengaturan default. Catatan: Gunakan ujung pena untuk mengakses tombol reset. Untuk memulihkan pengaturan perangkat lunak default pabrik.
Menu Pengaturan	Dari layar Menu Utama, pilih Setup untuk mengakses menu Pengaturan dan pilih dari kategori yang diwakili oleh ikon di sebelah kanan layar: Umum, Audio, Tampilan, Lainnya. Pilih kategori, dan sesuaikan opsi yang tersedia menggunakan layar sentuh. Umum: Sesuaikan tanggal dan waktu-Hari, Bulan, Tahun, Jam, Menit, dan Format. Format Waktu-Pilih antara Format Waktu 12 Jam dan 24 Jam. Nada Bip-Hidupkan atau Matikan Nada Bip. Wilayah Radio-Pilih Wilayah Radio. Setir Kanan-Hidupkan atau Matikan Setir Kanan. Ketika item mati, itu adalah mode setir kiri, dan ketika item dihidupkan, itu adalah mode setir kanan. Dan item ini default akan mati (mode setir kiri). Audio: Equalizer-Pilih antara preset EQ berikut: Default, User, Classic, Rock, Jazz, Electric, Pop, Soft (memungkinkan pengguna untuk memasukkan pengaturan EQ khusus). Time Alignment-Untuk menyesuaikan pengaturan koreksi waktu, pilih "PRESET 1" "PRESET 2" atau "PRESET 3". Loudness-Sentuh tombol layar untuk menghidupkan/mematikan fungsi Loudness. Subwoofer Control-Sentuh tombol untuk menghidupkan Kontrol Subwoofer On/Off. Subwoofer Gain-Pilih subwoofer -6 hingga 6 (0 adalah default). Tampilan: Brightness-Tekan > atau < untuk menyesuaikan ke level yang diinginkan. (O Minimum/20 maksimum: Siang: 20 adalah default, Malam: 6 adalah default). Dimmer Mode-Tekan > atau < untuk menyesuaikan untuk mengubah mode (Otomatis/Siang/Malam). Color Brightness-Tekan > atau < untuk menyesuaikan ke level yang diinginkan. (O Minimum/24 maksimum). Lainnya: Factory Default-Reset Pengaturan Bluetooth atau Reboot Sistem (Termasuk reset data SiriusXM™). System Version-Menampilkan versi perangkat lunak unit.

Operasi Audio

Menu Equalizer

Dari layar Menu Utama, Tekan ikon Equalizer pada layar menu utama untuk menyesuaikan kontrol Fader dan Balance, Equalizer (Kontrol Nada 8-Band dan 8 Preset Pengaturan EQ).

Menu Time Alignment

Preset Surround Pengaturan Time Delay Posisi Speaker Reset ke Pengaturan Default Penyesuaian: Untuk mengatur time alignment dengan benar, Anda perlu mengukur jarak dari setiap speaker (dalam ft) ke tempat Anda ingin "panggung tengah" berada. misalnya, jika Anda ingin posisinya berada di kursi penyelam, maka ukur setiap sisi speaker (depan & belakang) ke tempat kepala Anda berada dan atur jaraknya sesuai dengan itu. Setiap kendaraan akan bervariasi dalam jarak, sehingga pengaturannya akan berbeda dalam setiap kasus.

Operasi Tuner AM/FM

Operasi Radio	Dari menu utama, sentuh ikon Radio di layar untuk memilih mode tuner AM/FM.
Menu Utama	Tekan ikon untuk kembali ke layar Menu Utama.
Indikator Mode Saat Ini	Tampilkan status berbagai fungsi penyetelan termasuk Otomatis.
Stasiun Preset	Untuk menyimpan stasiun sebagai preset di band saat ini, setel ke stasiun yang diinginkan, lalu tekan nomor preset yang diinginkan dari daftar. Tekan preset apa pun dalam daftar untuk memanggil dan memulai pemutaran stasiun tersebut. (Tahan tombol ini selama beberapa detik dan itu akan beralih antara AS dan PS)
Dimmer	Tekan ikon untuk menyesuaikan kecerahan.
Lokal / Jarak	Tekan teks DX/LOC untuk menghidupkan lokal atau jarak.
AS/PS	Preset Penyimpanan Otomatis: Tekan dan tahan AS/PS untuk secara otomatis memprogram FM(18)/AM(12) yang tersedia ke dalam preset di Band saat ini. Preset Scan: Tekan AS/PS untuk memindai semua preset yang dapat disetel di band saat ini dan memutarnya selama 3 detik setiap preset.
Keypad	Keypad Pencarian Langsung.
EQ	Tekan ikon untuk menyesuaikan pengaturan Equalizer.
Seek Tune Up	Tekan untuk secara otomatis menyetel ke frekuensi yang lebih tinggi.
Seek Tune Down	Tekan untuk secara otomatis menyetel ke frekuensi yang lebih rendah.
AM	Tekan untuk beralih antara AM1 dan AM2.
FM	Tekan untuk beralih antara FM1, FM2, dan FM3.

Operasi USB

USB	Dari menu utama, sentuh ikon USB di layar utama.
Menu Utama	Tekan ikon untuk kembali ke layar Menu Utama.
Indikator Mode Saat Ini	Menampilkan sumber yang sedang diputar.
Daftar	Tekan ikon untuk mengakses daftar semua file dan folder di perangkat. Tekan untuk mengakses direktori root Tekan nama folder untuk mengakses folder itu, dan tekan untuk kembali ke daftar file Gunakan panah atas dan bawah untuk menavigasi daftar file Tekan panah " " untuk kembali ke layar sebelumnya.
Ulangi	Tekan ikon untuk mengulangi trek saat ini dan menyesuaikan untuk mengulangi semua trek di folder saat ini. Sentuh RPT lagi untuk keluar dari mode ulangi.
Acak	Tekan ikon untuk mengacak semua trek di folder saat ini. dan lagi untuk mengacak semua trek. Sentuh ikon lagi untuk keluar dari mode Ulangi.
Cari	Tekan ikon untuk mencari file musik.
EQ	Tekan ikon untuk menyesuaikan pengaturan Equalizer.
Track Up	Tekan ikon untuk melompat maju ke lagu berikutnya
Putar / Jeda	Tekan ikon untuk menjeda atau melanjutkan pemutaran.
Track Down	Tekan ikon untuk kembali ke awal trek saat ini.

Kompatibilitas Media

Jenis File			MP3
Sistem File	FAT	FAT 12	X
		FAT 16/FAT 32
Ekstensi File	.mp3/.MP3/.Mp3/.mP3/.flac/ogg
	.rmp/.m4a		X
Format MPEG	MPEG 1
	MPEG 2
	MPEG 2.5
Frekuensi Sampling	MPEG 1		32/44.1/48kHz
	MPEG 2		12/16/22.05/24kHz
	MPEG 2.5		8/11.025/12kHz
Bitrate	MPEG 1		32 ~ 320kbps
	MPEG 2		8 ~ 160kbps
	MPEG 2.5		8 ~ 160kbps
Informasi Lain	Kedalaman Direktori		Tidak Terbatas
	Panjang Nama File		32 byte
	Jumlah Total File		2000 file
	Jumlah Total Folder		200 folder
	Jumlah File via Folder		2000 file
	MP3 ID3 TAG	ver.1.x
		ver.2.x
		Judul, Artis, Album

Catatan:

• Karena kemajuan teknologi yang berkelanjutan, beberapa flash drive USB mungkin tidak kompatibel dengan unit ini.

Kompatibilitas Media	Jenis file berikut tidak kompatibel: Format MP3 PRO, daftar putar MP3 Format RMP Format AAC, AAC yang dilindungi, M4A
Urutan Pemutaran	Urutan pemutaran MP3 dimulai di folder root perangkat USB. Folder kosong atau folder yang tidak menyertakan file MP3 akan dilewati.
Format Perekaman yang Kompatibel	Standar ISO9660: Kedalaman folder bertingkat maksimum adalah 8 (termasuk folder root). Karakter yang valid untuk nama folder/file adalah huruf A-Z (semua huruf besar), angka 0-9, dan "_" (garis bawah). Beberapa karakter mungkin tidak ditampilkan dengan benar, tergantung pada jenis karakternya. Perangkat ini dapat memutar ulang file dalam Joliet dan standar lain yang sesuai dengan ISO9660. MP3 yang ditulis dalam format selain di atas mungkin tidak diputar dan/atau nama file atau nama foldernya mungkin tidak ditampilkan dengan benar.
Catatan	Beberapa file mungkin tidak diputar atau ditampilkan dengan benar, tergantung pada kecepatan sampling dan kecepatan bit. Untuk hasil terbaik, gunakan pengaturan berikut saat melakukan ripping file MP3: kecepatan bit konstan 128kbps atau lebih tinggi frekuensi sampling 44.1kHz atau lebih tinggi

Pengoperasian Bluetooth

Sebelum menggunakan Bluetooth	Sebelum Anda dapat menggunakan perangkat Bluetooth untuk melakukan panggilan bebas genggam atau melakukan streaming audio. itu harus diautentikasi. Ini juga disebut sebagai "memasangkan" perangkat.
Memasangkan Perangkat Baru	Unit ini menyiarkan sinyal pemasangan terus-menerus saat tidak ada perangkat yang terhubung saat ini. Selesaikan urutan pemasangan dari perangkat Bluetooth Anda. Lihat buku petunjuk pemilik untuk perangkat Anda untuk detail lebih lanjut. Nama perangkatnya adalah "CAR910X". Unit dapat berada dalam mode operasi apa pun saat pemasangan dilakukan. Pada ponsel tertentu, pemasangan mungkin perlu dilakukan lebih dari sekali.
Hubungkan	Head unit akan secara otomatis terhubung ke perangkat yang terakhir terhubung saat fitur hubungkan diatur ke Auto connect On (Otomatis hubungkan Aktif). Jika fitur hubungkan diatur ke Auto Connect Off (Otomatis Hubungkan Nonaktif), head unit tidak akan secara otomatis terhubung ke perangkat apa pun.
Ponsel Bluetooth	Dari menu utama. sentuh Bluetooth pada layar. Ikon Bluetooth akan muncul setiap kali perangkat Bluetooth terhubung.
Menu Utama	Tekan ikon untuk kembali ke layar Menu Utama.
Indikator Mode Saat Ini	Menampilkan mode operasi saat ini.
Indikator Status Bluetooth	Saat Bluetooth Aktif dan perangkat Bluetooth sedang dipasangkan. indikator akan berkedip. Saat Bluetooth Aktif dan telepon terhubung ke unit. indikator akan menyala terus-menerus.
Buku Telepon	Tekan "CONTACTS" (KONTAK) untuk mengakses menu buku telepon.
Log Panggilan	Tekan "CALL LOGS" (LOG PANGGILAN) untuk menampilkan (Panggilan yang Dilakukan, Panggilan Tak Terjawab, dan Panggilan Diterima).
Musik Bluetooth	Tekan "MUSIC" (MUSIK) untuk memulai pemutaran musik Bluetooth melalui A2DP.
Pengaturan	Tekan "SETUP" (PENGATURAN) untuk mengakses pengaturan Bluetooth.
Panggil	Hubungi nomor dan sentuh ikon Telepon untuk melakukan panggilan.
Papan Tombol Telepon	Gunakan papan tombol untuk menghubungi nomor telepon.
Perangkat	Tekan "DEVICES" (PERANGKAT) untuk menampilkan daftar perangkat yang dipasangkan. Untuk terhubung ke perangkat yang sebelumnya terhubung. tekan nama perangkat saat ini. Perangkat yang sebelumnya terhubung yang berada dalam jangkauan akan dicantumkan berdasarkan nama perangkatnya. Tekan nama perangkat yang diinginkan untuk memutuskan sambungan dari perangkat saat ini dan terhubung ke perangkat baru.

Mikrofon	Aktifkan atau Nonaktifkan suara Mikrofon.
Tombol Transfer Audio	Tekan untuk mentransfer audio antara unit dan ponsel.
Papan Tombol	Tekan untuk kembali ke layar Papan Tombol.
Akhiri Panggilan	Tekan ikon Akhiri pada layar atau tombol Akhiri pada Panel depan untuk mengakhiri panggilan yang sedang berlangsung atau menolak panggilan masuk.
Lacak Turun	Tekan ikon untuk kembali ke awal trek saat ini.
Putar / Jeda	Tekan ikon untuk menjeda atau melanjutkan pemutaran.
Lacak Naik	Sentuh ikon untuk melompat maju ke lagu berikutnya.
EQ	Tekan ikon untuk menyesuaikan pengaturan Equalizer.

Pengoperasian Radio Satelit SiriusXM

Radio SiriusXM	Hanya Radio Satelit SiriusXM yang menghadirkan lebih banyak konten yang Anda sukai untuk didengarkan, semuanya di satu tempat. Dapatkan lebih dari 140 saluran, termasuk musik bebas iklan plus olahraga, berita, obrolan, komedi, dan hiburan terbaik. Selamat datang di dunia radio satelit. Tuner Kendaraan dan Langganan SiriusXM diperlukan. Untuk informasi selengkapnya, kunjungi www.siriusxm.com.
Mengaktifkan Radio SiriusXM	Setelah memasang Tuner Kendaraan dan antena SiriusXM Connect Anda, hidupkan radio Anda dan pilih mode SiriusXM. Anda seharusnya dapat mendengar saluran pratinjau SiriusXM di Saluran 1. Setelah Anda dapat mendengar saluran Pratinjau, setel ke Saluran 0 untuk menemukan ID Radio tuner Anda. Selain itu. ID Radio terletak di bagian bawah Tuner Kendaraan SiriusXM Connect dan kemasannya. Catatan: ID Radio SiriusXM tidak menyertakan huruf I, O, S, atau F. Di AS, aktifkan secara online atau dengan menghubungi layanan Pelanggan SiriusXM: Kunjungi www.siriusxm.com/activatenow Hubungi Layanan Pelanggan SiriusXM di 1-866-635-2349 Untuk Langganan Kanada, silakan hubungi: Kunjungi www.siriusxm.ca/activatexm Hubungi Layanan Pelanggan XM di 1-877-438-9677 Aktivasi biasanya memakan waktu 10-15 menit, tetapi dapat memakan waktu hingga satu jam. Disarankan untuk membiarkan kendaraan Anda menyala hingga pesan "Langganan Diperbarui" muncul. Radio Anda harus dihidupkan dan menerima sinyal SiriusXM untuk menerima pesan aktivasi. Setelah diaktifkan, Anda dapat menyetel ke saluran dalam paket langganan Anda.
Mengakses Radio SiriusXM	Dari Menu Utama, sentuh ikon SiriusXM untuk mengakses mode SiriusXM dan mulai pengoperasian.

Menu Utama	Tekan ikon untuk kembali ke layar Menu Utama.
Band	Sentuh untuk memilih band saluran prasetel. Tiga band tersedia: SXM1, SXM2, dan SXM3. Setiap band dapat menyimpan hingga enam saluran prasetel. (Saluran prasetel diakses dari ikon Daftar.)
Indikator Mode Saat Ini	Menampilkan mode operasi saat ini.
Informasi Program	Menampilkan informasi program seperti nama saluran, nama artis, dan judul lagu.
Cari	Tekan untuk masuk ke mode pencarian, lalu tekan Channel (Saluran) untuk memilih antara opsi pencarian berikut: Channel (Saluran), Artist (Artis), Song Title (Judul Lagu) atau Info. Gunakan panah atas/bawah di sisi kiri untuk menavigasi kategori, dan gunakan panah atas/bawah di sisi kanan untuk menavigasi saluran, artis, judul lagu, atau info.
Daftar Saluran Prasetel	Tekan untuk menampilkan daftar saluran prasetel di band saat ini.

Opsi Tambahan

Tekan untuk menampilkan/menyesuaikan opsi Mode, Tune Scan, dan Go to Live (Buka Siaran Langsung): Mode - Tekan untuk mengakses dan menyesuaikan opsi berikut: Parental Code (Kode Orang Tua) - Jika diaktifkan, fitur Kontrol Orang Tua mengharuskan Anda memasukkan kode sandi untuk menyetel ke saluran yang dikunci. Tekan "Change" (Ubah) untuk mengubah kode orang tua. Ikuti perintah untuk memasukkan kode saat ini, lalu masukkan dan konfirmasi kode baru. Kode default untuk unit ini adalah "0000". Parental Control (Kontrol Orang Tua) - Fitur Kontrol Orang Tua memungkinkan Anda membatasi akses ke saluran SiriusXM mana pun, termasuk yang berisi konten dewasa. Pilih opsi Kontrol Orang Tua: Off (Mati) (mematikan Kontrol Orang Tua) Mature (Dewasa) (mengunci semua saluran dewasa) atau User (Pengguna) (memungkinkan pengguna untuk mengunci saluran tertentu menggunakan fitur Parental Lock Channel (Saluran Kunci Orang Tua)). Masukkan Kode Orang Tua saat diminta untuk mengonfirmasi perubahan. Parental Lock Channel (Saluran Kunci Orang Tua) - Tekan "SET" (ATUR) untuk memilih saluran tertentu untuk dikunci. Tekan "All Clear" (Hapus Semua) untuk menghapus semua saluran yang dikunci. Channel Skipping (Lewati Saluran) - Tekan "SET" (ATUR) untuk memilih saluran yang akan dilewati. TuneStart - Tekan "ON" (AKTIF) atau "OFF" (MATI) untuk mengaktifkan atau menonaktifkan TuneStart. Dengan fitur TuneStart diaktifkan, Anda akan mendengar awal lagu saat Anda menyetel ke salah satu saluran Prasetel Anda. Mungkin diperlukan waktu satu atau dua menit agar fitur ini berfungsi setelah dihidupkan atau setelah mengubah band prasetel. TuneScan Tekan tombol TuneScan untuk memulai fungsi TuneScan. Unit ini memutar sampel dari awal beberapa lagu yang di-buffer dari setiap Saluran Prasetel yang sebagian besar memutar pilihan musik. Ini memberi pengguna akses mudah ke sampel besar konten musik, dan mereka dapat menikmati mendengarkan lagu penuh saat menghentikan pemindaian pada lagu yang menarik. Menekan TuneScan lagi akan menghentikan fungsi TuneScan dan melanjutkan pemutaran lagu yang sedang dipindai. Menekan dan menahan tombol TuneScan membatalkan TuneScan dan mengembalikan pengguna ke saluran asli yang disetel saat TuneScan pertama kali dimulai. Go to Live (Buka Siaran Langsung)- Tekan untuk melanjutkan pemutaran siaran langsung saat dalam mode Putar Ulang.

Tombol Prasetel	Tekan dan tahan tombol prasetel mana pun (1-6) untuk menyimpan stasiun saat ini sebagai prasetel. Tekan tombol prasetel yang diinginkan untuk memulai pemutaran saluran prasetel yang sesuai.
Langsung	Tekan untuk menampilkan layar untuk akses saluran langsung. Tekan nomor saluran yang diinginkan, lalu tekan Enter (Masuk). Pemutaran saluran yang diinginkan akan dimulai.
Channel Down (Saluran Turun)	Tekan untuk kembali ke saluran sebelumnya.
Channel Up (Saluran Naik)	Tekan untuk melanjutkan ke saluran berikutnya.
Tune / Track Down (Setel / Lacak Turun)	Tekan untuk masuk ke mode Putar Ulang. Setelah dalam mode Putar Ulang, tekan untuk melompat ke trek sebelumnya atau tekan dan tahan untuk memundurkan dengan cepat.
Play / Pause (Putar / Jeda)	Tekan untuk menjeda dan memutar ulang konten dari saluran aktif.
Tune / Track Up (Setel / Lacak Naik)	Tekan untuk melompat ke trek berikutnya. Tekan dan tahan untuk mempercepat maju. Tekan berulang kali untuk "mengejar" dan melanjutkan pemutaran langsung. Memilih Go to Live (Buka Siaran Langsung) di bawah Opsi Tambahan juga akan melanjutkan pemutaran langsung.

Pesan Pemberitahuan Radio SiriusXM

Pesan Pemberitahuan SiriusXM	Rekomendasi
Periksa Antena	Radio telah mendeteksi kesalahan pada antena SiriusXM. Kabel antena mungkin terputus atau rusak. Pastikan kabel antena terhubung ke Tuner Kendaraan SiriusXM Connect. Periksa kabel antena dari kerusakan dan tekukan. Ganti antena jika kabel rusak. Produk SiriusXM tersedia di pengecer audio mobil lokal Anda atau online di www.shop.siriusxm.com.
Periksa Tuner	Radio mengalami kesulitan berkomunikasi dengan Tuner Kendaraan SiriusXM Connect. Tuner mungkin terputus atau rusak. Pastikan kabel Tuner Kendaraan SiriusXM Connect terhubung dengan aman ke radio.
Tidak Ada Sinyal	Tuner Kendaraan SiriusXM Connect mengalami kesulitan menerima sinyal satelit SiriusXM. Pastikan kendaraan Anda berada di luar ruangan dengan pemandangan langit yang jelas. Pastikan antena dudukan magnet SiriusXM dipasang pada permukaan logam di bagian luar kendaraan. Jauhkan antena SiriusXM dari penghalang apa pun. Periksa kabel antena dari kerusakan dan tekukan. Lihat manual pemasangan tuner Kendaraan SiriusXM Connect untuk informasi lebih lanjut tentang pemasangan antena. Ganti antena jika kabel rusak. Produk SiriusXM tersedia di pengecer audio mobil lokal Anda atau online di www.shop.siriusxm.com.
Langganan Diperbarui	Radio telah mendeteksi perubahan pada status langganan SiriusXM Anda. Tekan << >> untuk menghapus pesan. Di AS, kunjungi www.siriusxm.com atau hubungi 1-866-635-2349 jika Anda memiliki pertanyaan tentang langganan Anda. Di Kanada, kunjungi www.siriusxm.ca atau hubungi 1-877-438-9677 jika Anda memiliki pertanyaan tentang langganan Anda.
Saluran Tidak Tersedia	Saluran yang Anda minta bukan saluran SiriusXM yang valid atau saluran yang Anda dengarkan tidak lagi tersedia. Anda mungkin juga melihat pesan ini secara singkat saat pertama kali menghubungkan tuner Kendaraan SiriusXM Connect baru. Kunjungi www.siriusxm.com untuk informasi lebih lanjut tentang susunan saluran SiriusXM.
Saluran Tidak Berlangganan	Saluran yang Anda minta tidak termasuk dalam paket langganan SiriusXM Anda atau tidak lagi termasuk dalam paket langganan SiriusXM Anda. Di AS, kunjungi www.siriusxm.com atau hubungi 1-866-635-2349 jika Anda memiliki pertanyaan tentang langganan Anda. Di Kanada, kunjungi www.siriusxm.ca atau hubungi 1-877-438-9677 jika Anda memiliki pertanyaan tentang langganan Anda.
Saluran Terkunci	Saluran yang Anda minta dikunci oleh fitur Kontrol Orang Tua radio. Lihat bagian Pengoperasian Radio Satelit SiriusXM untuk informasi lebih lanjut tentang fitur Kontrol Orang Tua dan cara mengakses saluran yang dikunci.
Tidak Ada Konten	TuneScan tidak tersedia. Harap beri tuner waktu untuk mem-buffer lagu baru untuk dipindai.
Kode Kunci Tidak Valid	Jika pesan "Invalid Lock code" (Kode Kunci Tidak Valid) ditampilkan di layar, pesan tersebut akan menghilang secara otomatis setelah tiga detik. Dan kemudian pengguna dapat memasukkan kata sandi lagi.

Pengaturan Orientasi Mengemudi

Untuk meningkatkan pengalaman berkendara, CAR910X memungkinkan pengguna untuk mengonfigurasi Apple CarPlay dan Android Auto untuk kendaraan dengan Kemudi Kiri (LHD) atau Kemudi Kanan (RHD).
Untuk memilih konfigurasi yang diinginkan, pilih LHD atau RHD dari menu Settings (Pengaturan):

* Catatan: Jika Anda mengubah pengaturan untuk mode Kemudi Kanan atau mode Kemudi Kiri saat ponsel terhubung ke receiver, lepaskan ponsel dari receiver dan sambungkan kembali.

Opsi konfigurasi yang dihasilkan ditunjukkan di bawah ini:

Pengoperasian Apple CarPlay

Apple CarPlay adalah antarmuka cerdas untuk iPhone, yang memungkinkan Anda mengontrol musik, navigasi, aplikasi telepon dan perpesanan melalui suara (via Siri) - secara signifikan mengurangi gangguan pengemudi.

	Telepon - Gunakan Siri untuk melakukan panggilan, membalas panggilan tidak terjawab, mendengarkan pesan suara, dan melihat ID penelepon di layar penerima.
	Pesan - Minta Siri untuk mengirim, membaca, dan membalas pesan teks. Pengoperasian handsfree ini meminimalkan gangguan dan memungkinkan Anda tetap memegang kemudi dan mengawasi jalan.
	Musik - Akses musik berdasarkan artis, lagu, daftar putar, dan lainnya melalui layar sentuh penerima atau melalui Siri. Penerima akan mencerminkan layar iPhone dengan informasi artis dan trek.
	Peta - Gunakan Siri untuk meminta petunjuk arah belokan demi belokan – cari berdasarkan alamat atau tempat menarik. Peta Apple akan dicerminkan di layar, termasuk informasi lalu lintas dan perkiraan waktu ke tujuan.

Perangkat yang Kompatibel

Dibuat untuk model iPhone:
iPhone 13 mini, iPhone 13, iPhone 13 Pro, iPhone 13 Pro Max, iPhone 12 mini, iPhone 12, iPhone 12 Pro, iPhone 12 Pro Max, iPhone 11 Plus, iPhone 11, iPhone XS Max, iPhone XS, iPhone XR, iPhone X, iPhone 8, iPhone 8 Plus, iPhone 7, iPhone 7 Plus, iPhone 6, iPhone 6S

Memulai Apple CarPlay

Hubungkan iPhone ke port USB receiver menggunakan kabel Lightning Bersertifikat Apple (tidak disertakan). Apple CarPlay akan diluncurkan secara otomatis. Aplikasi familiar akan muncul di layar sentuh receiver untuk mengaktifkan kontrol suara Siri.

Catatan: Untuk alasan keamanan, fitur CarPlay dibatasi saat mengemudi dan akan bervariasi dengan setiap aplikasi yang mendukung CarPlay. Fungsi yang tersedia ditentukan oleh masing-masing penyedia aplikasi. Untuk informasi selengkapnya, kunjungi www.apple.com/ios/carplay.

Catatan: Fungsi iPhone tertentu mungkin ilegal saat mengemudi di lokasi Anda. Pastikan untuk membiasakan diri dengan undang-undang lokal dan negara bagian mengenai perangkat seluler. Jika ragu, berhenti dan parkirkan kendaraan Anda sebelum menggunakan perangkat apa pun.

Saat menu CarPlay ditampilkan, tombol home di sudut kiri bawah berfungsi seperti tombol home di iPhone Anda.
Tekan dan tahan untuk memanggil Siri dan memulai perintah suara Anda.
Kapan saja selama pengoperasian CarPlay, Anda dapat menekan tombol ini sejenak untuk kembali ke layar menu utama CarPlay.

Tekan tombol Aplikasi apa pun di menu utama CarPlay untuk mengakses operasi itu secara langsung. Toolbar di sisi kiri layar menampilkan waktu, kekuatan sinyal, dan pintasan ke aplikasi paling populer - Telepon, Musik, dan Navigasi - sehingga dapat diakses dengan cepat dan mudah tanpa kembali ke menu utama.

Mengendalikan Apple CarPlay

Kontrol dasar berikut akan mengoperasikan banyak fitur CarPlay standar.

	Sentuh - Tekan sebentar opsi yang diinginkan.
	Geser - Geser sebentar ke arah yang diinginkan.
	Seret - Tekan, tahan, dan seret ke lokasi yang diinginkan.

Catatan: Tidak perlu memasangkan iPhone Anda saat menggunakan CarPlay. Ini akan terjadi secara otomatis saat menghubungkan iPhone ke port USB unit.

Catatan: Saat CarPlay digunakan, Bluetooth unit akan mati secara otomatis dan fungsi handsfree akan beroperasi melalui fitur CarPlay. Perangkat lain yang terhubung melalui Bluetooth akan terputus selama penggunaan CarPlay.

Keluar dari Apple CarPlay

Memutuskan sambungan iPhone Anda akan secara otomatis keluar dari mode CarPlay. Untuk keluar dari mode CarPlay saat ponsel Anda masih terhubung, tekan kenop Daya/Volume sebentar, dan menu utama unit akan ditampilkan.

Pengoperasian Android Auto

Android Auto menghadirkan aplikasi yang paling berguna ke layar ponsel Anda atau tampilan mobil yang kompatibel, dalam format yang memudahkan Anda untuk tetap fokus pada mengemudi. Anda dapat mengontrol hal-hal seperti navigasi dan peta, panggilan dan pesan teks, dan musik.

Google Assistant
Dengan Google Assistant Anda di Android Auto, Anda dapat mengawasi jalan dan tangan Anda tetap memegang kemudi sambil menggunakan suara Anda untuk membantu Anda menjalani hari Anda. Cukup ucapkan, "Ok Google," atau di mobil yang kompatibel, tekan lama tombol kontrol suara di roda kemudi Anda.

Navigasi
Dapatkan peringatan lalu lintas waktu nyata untuk menghindari bahaya, jebakan kecepatan, dan temukan rute tercepat. Atau istirahat dan temukan camilan di sepanjang jalan.

Panggilan & Pesan
Google Assistant Anda memungkinkan Anda untuk tetap terhubung saat Anda mengemudi. Asisten Anda dapat membantu Anda memanggil nomor telepon dari kontak Anda, mengobrol dengan aplikasi favorit Anda, membacakan pesan Anda dengan lantang dan membalas teks, menjaga tangan Anda tetap memegang kemudi.

Perangkat yang Kompatibel

Android Auto memerlukan aplikasi Android Auto dari Google Play yang diinstal pada smartphone Android yang menjalankan Android Lollipop 5.0 atau lebih tinggi.

Penggunaan smartphone tertentu mungkin tidak legal saat mengemudi di yurisdiksi Anda, jadi Anda harus menyadari dan mematuhi batasan tersebut. Jika ragu tentang fungsi tertentu, lakukan hanya saat mobil diparkir. Tidak ada fitur yang boleh digunakan kecuali aman untuk melakukannya dalam kondisi mengemudi yang Anda alami.

Memulai Android Auto

Hubungkan perangkat yang kompatibel dengan Android Auto ke unit melalui kabel USB. Android Auto akan diluncurkan secara otomatis, atau dapat diakses kapan saja dari menu utama.

Catatan: Saat perangkat untuk Android Auto terhubung ke unit ini, perangkat juga terhubung melalui Bluetooth pada saat yang sama. Jika lima perangkat sudah dipasangkan, pesan yang mengonfirmasi apakah akan menghapus perangkat yang terdaftar ditampilkan. Jika Anda ingin menghapus perangkat, sentuh [Setuju]. Jika Anda ingin menghapus perangkat lain, sentuh [Pengaturan BT] dan hapus perangkat secara manual.

Catatan: Jika Android Auto dihidupkan selama panggilan di ponsel selain perangkat yang kompatibel dengan Android Auto, koneksi Bluetooth akan beralih ke perangkat yang kompatibel dengan Android Auto setelah panggilan.

Menggunakan Android Auto

Layar beranda Android Auto menampilkan informasi yang dipersonalisasi, seperti waktu ke tujuan Anda, pengingat, panggilan baru-baru ini, pesan masuk, lagu yang Anda dengarkan, dan kartu Google Now.
Saat menu Android Auto ditampilkan, Anda dapat mengatakan "OK Google" atau memilih mikrofon di sudut kanan atas untuk berbicara dengan Google.

1. Tombol Beranda Android Auto
2. Aplikasi Terbaru
3. Tombol Pemberitahuan
4. Aktifkan Google Assistant

Keluar dari Android Auto

Untuk keluar dari Android Auto, tekan tombol Keluar. Memutuskan sambungan ponsel Android Anda akan secara otomatis keluar dari mode Android Auto.

Input A/V RCA Belakang

Input A/V
Hubungkan sumber audio/video opsional ke input RCA (belakang).
Sesuaikan volume pada sumber audio eksternal sesuai kebutuhan (jika terhubung ke output headphone perangkat).

Pengoperasian Kamera Belakang

(Opsional)

Input Kamera Belakang	Hubungkan kamera belakang opsional ke Input Kamera (konektor RCA Hitam). Lihat diagram pengkabelan kamera untuk detail pemasangan.
Pilihan Otomatis	Unit akan secara otomatis memilih mode kamera saat terhubung ke sirkuit lampu mundur. Catatan: Output video eksternal tidak aktif saat menggunakan input kamera belakang.

Pengoperasian Input SWC

Antarmuka SWC bawaan kompatibel dengan modul kontrol roda kemudi pihak ke-3. Seri PAC SWI atau Axxess ASWC-1 direkomendasikan. Adaptor ini harus digunakan agar CAR910X kompatibel dengan kontrol roda kemudi apa pun. Kontrol berikut tersedia untuk sebagian besar kendaraan.

Reset	Cari/Lacak Turun (-)	Volume Turun (-)	Akhir BT
Mode	Bisukan	Band
Cari/Lacak Naik (+)	Volume Naik (+)	Bicara BT

Catatan: Tidak semua fungsi roda kemudi OE mungkin didukung oleh CAR910X.
Port SWC 3.5mm terletak di bagian belakang unit, pada Harness DAYA UTAMA I/O.
Petunjuk Pemasangan AXXESS
ASWC-1 adalah pemrograman otomatis untuk sebagian besar kendaraan. Untuk detail lengkap, ikuti info kendaraan AXXESS dan pemrograman dari situs web mereka di: https://axxessinterfaces.com/product/ASWC-1#vehicle-specific.

Petunjuk Pemasangan PAC SWI-RC

1. Setel "Sakelar Pilih Radio". Setel SWI-RC ke posisi 7 - "Pioneer/Lainnya/Sony".
2. Untuk memprogram, gunakan urutan pemetaan fungsi radio Pioneer/Sony/Lainnya untuk unit JENSEN.
3. Saat memprogram SWI-RC, jika suatu fungsi tidak didukung (atau tidak diinginkan), maka fungsi tersebut HARUS dilewati sesuai petunjuk PAC SWI-RC.
4. Fungsi SWC HARUS diprogram dalam urutan yang benar sesuai petunjuk urutan pemetaan fungsi radio PAC SWI-RC.

Urutan Fungsi	Pemetaan Fungsi	SWI-RC (Referensi 3.3VDC)
		Tegangan Pin Tengah (Cincin) (Pilih Fungsi)	Tegangan Pin Ujung
1	Reset
2	Mode
3	Cari + / Lacak +	H 3.3v	0.6
4	Cari - / Lacak -	H 3.3v	1.81
5	Bisukan	H 3.3v	1.01
6	Volume +	H 3.3v	2.07
7	Volume -	H 3.3v	2.32
8	Band	H 3.3v	2.73
9	Bicara BT	L 0.0V	0.60
10	Akhir BT	L 0.0V	1.01

Pemecahan Masalah

Umum
Masalah	Penyebab	Tindakan
Unit tidak mau menyala/tidak ada daya	Kabel kuning tidak terhubung atau tegangan salah Kabel merah tidak terhubung atau tegangan salah	Periksa koneksi untuk tegangan yang benar (11~16VDC)
	Kabel hitam tidak terhubung	Periksa koneksi ke ground
	Sekering putus	Ganti sekering
Unit memiliki daya tetapi tidak ada suara	Kabel speaker tidak terhubung	Periksa koneksi di speaker
	Satu atau lebih kabel speaker bersentuhan satu sama lain atau bersentuhan dengan ground sasis	Isolasi semua kabel speaker telanjang dari satu sama lain dan ground sasis
Unit memutus sekering	Kabel kuning atau merah menyentuh ground sasis	Periksa kabel yang terjepit
	Kabel speaker menyentuh ground sasis	Periksa kabel yang terjepit
	Peringkat sekering salah	Gunakan sekering dengan peringkat yang benar
Unit memiliki audio tetapi tidak ada video	Sirkuit pengaman rem parkir tidak terhubung Rem parkir tidak diterapkan	Periksa koneksi di rem parkir Terapkan rem parkir

Daftarkan Produk Anda
Daftarkan produk Anda secara online di www.jensenmobile.com.

Spesifikasi

Tuner FM	Rentang tuning: 87,5MHz-107,9MHz Sensitivitas yang dapat digunakan: 10dBf Sensitivitas peredaman 50dB: 20dBf Pemisahan stereo @ 1kHz: 38dB Respons frekuensi: 30Hz-13kHz
Tuner AM	Rentang tuning: 530kHz-1710kHz Sensitivitas yang dapat digunakan: 24uV Respons frekuensi: 30Hz-2,3kHz
USB Depan	Kompatibilitas: USB 2.0 Kecepatan Tinggi Kelas USB: Kelas penyimpanan massal
Monitor	Ukuran panel: Ukuran diagonal 10,1" Sudut pandang (atas/bawah/kiri/kanan): 50/70/70/70 Resolusi: 1024 (H) x 600 (V) Kecerahan (cd/m 2 ): 500 NITS Rasio kontras: 500:1 Piksel: 1.152.000
Umum	Impedansi keluaran speaker: 4 ohm Tegangan keluaran saluran: 4 volt RMS Impedansi keluaran saluran: 200 ohm Dimensi sasis: 7" x 7" x 2" (L x D x T)

Desain dan spesifikasi dapat berubah tanpa pemberitahuan.

Spesifikasi Standar Daya CEA-2006
(referensi: 14,4VDC +/- 0,2V, 20Hz~20kHz)
Output Daya: 16 Watt RMS x 4 saluran pada 4 ohm dan < 1% THD+N
Rasio Sinyal terhadap Kebisingan: 80dBA (referensi: 1 watt menjadi 4 ohm)

Catatan Keselamatan

Pemutaran video tidak akan berfungsi saat kendaraan bergerak.
Ini adalah fitur keselamatan untuk mencegah gangguan pengemudi. Fungsi video di dasbor hanya akan berfungsi saat kendaraan berada di posisi Parkir dan rem parkir diaktifkan. Adalah ilegal di sebagian besar wilayah hukum bagi pengemudi untuk menonton video saat kendaraan bergerak.

PEMBERITAHUAN KESELAMATAN adalah pengingat untuk mengemudi dengan bertanggung jawab dan aman saat menggunakan perangkat ponsel Anda, atau APLIKASI apa pun yang kompatibel dengan unit ini.
Sangat disarankan agar JENSEN CAR910X Anda dipasang oleh pemasang profesional atau dealer resmi.
Produk ini hanya untuk digunakan pada kendaraan dengan ground negatif 12VDC saja.

Untuk mencegah kerusakan atau cedera:

• Pastikan untuk membumikan unit dengan aman ke ground sasis kendaraan.
• Jangan melepas penutup atas atau bawah unit.
• Jangan memasang unit di tempat yang terkena sinar matahari langsung atau panas berlebihan atau kemungkinan percikan air.
• Jangan memberikan kejutan berlebihan pada unit.
• Saat mengganti sekering, gunakan hanya sekering baru dengan peringkat yang benar. Menggunakan sekering dengan peringkat yang salah dapat menyebabkan unit tidak berfungsi.
• Untuk mencegah korsleting saat mengganti sekering, lepaskan dulu rangkaian kabel.
• Gunakan hanya perangkat keras dan rangkaian kabel yang disediakan.
• Jika Anda mengalami masalah selama pemasangan, konsultasikan dengan dealer JENSEN terdekat Anda.
• Jika unit tidak berfungsi, atur ulang unit seperti yang dijelaskan. Jika masalah masih berlanjut, konsultasikan dengan dealer JENSEN terdekat atau hubungi bantuan teknis @ 1-888-921-4088.
• Untuk membersihkan monitor, bersihkan hanya dengan kain silikon kering atau kain lembut. Jangan gunakan kain yang kaku, atau pelarut seperti pengencer cat dan alkohol. Mereka dapat menggores permukaan panel dan/atau menghilangkan cetakan.
• Saat suhu unit turun (seperti di musim dingin), kristal cair di dalam layar akan menjadi lebih gelap dari biasanya. Kecerahan normal akan kembali setelah unit digunakan untuk sementara waktu.
• Saat memperpanjang kabel pengapian, baterai, atau ground, pastikan untuk menggunakan kabel kelas otomotif dengan minimal AWG 16 atau lebih untuk mencegah penurunan tegangan.
• Jangan menyentuh cairan kristal cair jika LCD rusak atau pecah. Cairan kristal cair dapat berbahaya bagi kesehatan Anda atau fatal. Jika cairan kristal cair dari LCD mengenai tubuh atau pakaian Anda, segera cuci dengan sabun.

Setelah pemasangan monitor/pemutar media ("unit") ini ke dalam kendaraan, pengemudi kendaraan tidak boleh mengoperasikan unit ini dengan menonton video atau bermain video game saat mengemudi. Kegagalan untuk mengikuti petunjuk ini dapat menyebabkan gangguan pengemudi yang dapat mengakibatkan cedera serius atau kematian pada penumpang kendaraan atau orang di luar kendaraan dan/atau kerusakan properti.

Beberapa negara bagian melarang pemasangan monitor/pemutar media jika layar terlihat dari kursi pengemudi. Jika Anda tinggal di wilayah hukum yang telah memberlakukan undang-undang tersebut, unit ini tidak boleh dipasang sehingga layar terlihat dari kursi pengemudi. Saat memasang unit ini di konsol/dasbor depan, unit harus diposisikan sehingga menghadap hanya ke kursi penumpang depan. Kegagalan untuk mengikuti petunjuk ini dapat menyebabkan gangguan pengemudi yang dapat mengakibatkan cedera serius atau kematian pada penumpang kendaraan atau orang di luar kendaraan dan/atau kerusakan properti.

Unit ini dirancang agar dapat dioperasikan hanya ketika kendaraan dalam posisi "Parkir" dan rem parkir terpasang sepenuhnya. Untuk itu, unit ini menyertakan fitur penguncian rem parkir yang melarang unit beroperasi jika kendaraan tidak dalam posisi "Parkir" dan/atau rem parkir tidak terpasang sepenuhnya. Saat memasang unit ini, pemasang harus menghubungkan kabel deteksi rem parkir ke mekanisme rem parkir agar fitur penguncian rem parkir dapat dioperasikan. JANGAN hanya membumikan kabel deteksi rem parkir ke bagian logam kendaraan. Kegagalan untuk memasang fitur penguncian rem parkir dengan benar dapat menyebabkan gangguan pengemudi yang dapat mengakibatkan cedera serius atau kematian pada penumpang pengemudi atau orang di luar kendaraan dan/atau kerusakan properti.

Setelah fitur penguncian rem parkir dipasang, pemilik/pengguna tidak boleh mencoba mengganggu/menetralkan fitur penguncian rem parkir dengan

1. memasang sebagian rem parkir dan/atau
2. membeli/menggunakan perangkat atau unit apa pun yang dirancang untuk mengirim sinyal rem yang diperlukan ke unit.

Kegagalan untuk mengikuti petunjuk ini dapat menyebabkan gangguan pengemudi yang dapat mengakibatkan cedera serius atau kematian pada penumpang pengemudi atau orang di luar kendaraan dan/atau kerusakan properti.

Saat mengoperasikan unit ini, jaga agar tingkat volume unit cukup rendah sehingga penumpang kendaraan dapat mendengar suara yang berhubungan dengan lalu lintas seperti polisi dan kendaraan darurat. Kegagalan untuk mengikuti petunjuk ini dapat menyebabkan gangguan pengemudi yang dapat mengakibatkan cedera serius atau kematian pada penumpang kendaraan atau orang di luar kendaraan dan/atau kerusakan properti.

Garansi Terbatas Satu Tahun Atau Tiga Tahun

Untuk informasi lebih lanjut dan untuk lokasi pusat layanan resmi terdekat, silakan hubungi kami melalui salah satu metode berikut:

• Hubungi kami bebas pulsa di (888) 921-4088
  (Senin-Jumat, pukul 9:00 pagi hingga 5:00 sore EST)
• Email kami di cs@jensenmobile.com

Dukungan Pelanggan
1-888-921-4088
(Senin-Jumat, 9:00-17:00 EST)
Kunjungi https://www.jensenmobile.com

Referensi

• SiriusXM: Musik, Olahraga, Obrolan & Podcast, Langsung & Sesuai Permintaan
• Aktifkan Sekarang | SiriusXM
• iOS - CarPlay - Apple
• Stereo Mobil - Jensen Mobile
• Stereo Mobil - Jensen Mobile

Unduh manual

Di sini Anda dapat mengunduh versi pdf lengkap manual, mungkin berisi instruksi keselamatan tambahan, informasi garansi, aturan FCC, dll.

Unduh Jensen CAR910X - Manual Pemutar Media USB

Bahasa yang tersedia
