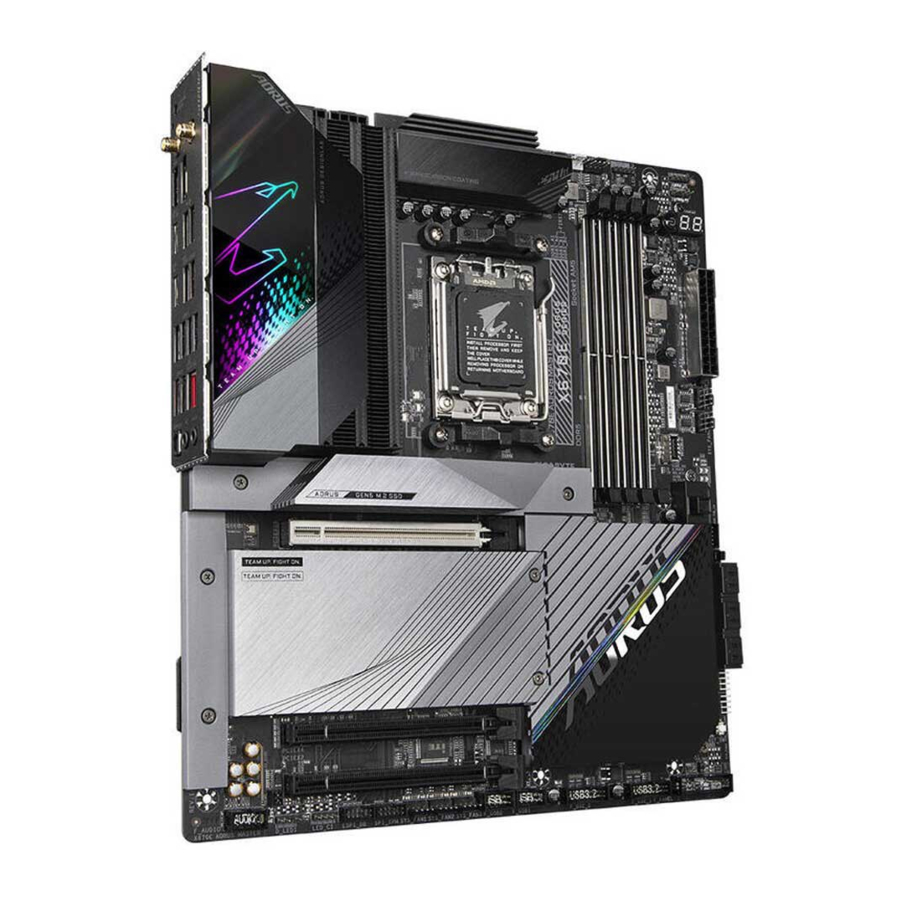

GIGABYTE X670E AORUS MASTER - Manual Motherboard

Mengidentifikasi Revisi Motherboard Anda

Nomor revisi pada motherboard Anda terlihat seperti ini: "REV: X.X." Misalnya, "REV: 1.0" berarti revisi motherboard adalah 1.0. Periksa revisi motherboard Anda sebelum memperbarui BIOS, driver motherboard, atau saat mencari informasi teknis.

Contoh:

Pendahuluan Produk

Tata Letak Motherboard

(Catatan) Untuk informasi kode debug, silakan merujuk ke bab Kode LED Debug.

Diagram Blok Motherboard

(Catatan) Dukungan aktual dapat bervariasi berdasarkan CPU.

Instalasi Perangkat Keras

Tindakan Pencegahan Instalasi

Motherboard berisi banyak sirkuit dan komponen elektronik yang halus yang dapat rusak akibat pelepasan muatan elektrostatik (ESD). Sebelum pemasangan, baca manual pengguna dengan cermat dan ikuti prosedur berikut:

• Sebelum pemasangan, pastikan sasis sesuai untuk motherboard.
• Sebelum pemasangan, jangan melepas atau merusak stiker S/N (Nomor Seri) motherboard atau stiker garansi yang disediakan oleh dealer Anda. Stiker ini diperlukan untuk validasi garansi.
• Selalu cabut daya AC dengan mencabut kabel daya dari stopkontak sebelum memasang atau melepas motherboard atau komponen perangkat keras lainnya.
• Saat menghubungkan komponen perangkat keras ke konektor internal pada motherboard, pastikan terhubung dengan erat dan aman.
• Saat menangani motherboard, hindari menyentuh ujung atau konektor logam apa pun.
• Sebaiknya kenakan tali pergelangan tangan pelepasan muatan elektrostatik (ESD) saat menangani komponen elektronik seperti motherboard, CPU, atau memori. Jika Anda tidak memiliki tali pergelangan tangan ESD, jaga agar tangan Anda tetap kering dan sentuh benda logam terlebih dahulu untuk menghilangkan listrik statis.
• Sebelum memasang motherboard, letakkan di atas alas antistatis atau di dalam wadah pelindung elektrostatik.
• Sebelum menghubungkan atau mencabut kabel catu daya dari motherboard, pastikan catu daya telah dimatikan.
• Sebelum menyalakan daya, pastikan voltase catu daya telah disetel sesuai dengan standar voltase setempat.
• Sebelum menggunakan produk, harap verifikasi bahwa semua kabel dan konektor daya perangkat keras Anda terhubung.
• Untuk mencegah kerusakan pada motherboard, jangan biarkan sekrup bersentuhan dengan sirkuit motherboard atau komponennya.
• Pastikan tidak ada sisa sekrup atau komponen logam yang diletakkan di motherboard atau di dalam casing komputer.
• Jangan letakkan sistem komputer di permukaan yang tidak rata.
• Jangan letakkan sistem komputer di lingkungan yang bersuhu tinggi atau basah.
• Menyalakan daya komputer selama proses instalasi dapat menyebabkan kerusakan pada sistem serta membahayakan pengguna secara fisik.
• Jika Anda tidak yakin tentang langkah-langkah instalasi apa pun atau memiliki masalah terkait dengan penggunaan produk, silakan berkonsultasi dengan teknisi komputer bersertifikat.
• Jika Anda menggunakan adaptor, kabel daya ekstensi, atau stopkontak, pastikan untuk berkonsultasi dengan instruksi pemasangan dan/atau pembumiannya.

Spesifikasi Produk

CPU	Soket AMD AM5, dukungan untuk: Prosesor AMD Ryzen ™ Seri 7000 (Kunjungi situs web GIGABYTE untuk daftar dukungan CPU terbaru.)
Chipset	AMD X670
Memori	Dukungan untuk modul memori DDR5 5200/4800/4400 MT/s 4 x soket DDR5 DIMM yang mendukung hingga 192 GB (kapasitas DIMM tunggal 48 GB) memori sistem Arsitektur memori saluran ganda Dukungan untuk modul memori non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Dukungan untuk AMD EXtended Profiles for Overclocking (AMD EXPO ™ ) dan modul memori Extreme Memory Profile (XMP) (Konfigurasi CPU dan memori dapat memengaruhi jenis memori, kecepatan transfer data (kecepatan), dan jumlah modul DRAM yang didukung, lihat "Memory Support List" di situs web GIGABYTE untuk informasi lebih lanjut.)
Grafis Onboard	Prosesor Grafis Terintegrasi dengan dukungan Grafis AMD Radeon ™: 1 x DisplayPort, mendukung resolusi maksimum 3840x2160@144 Hz * Dukungan untuk DisplayPort versi 1.4 dan HDR. 1 x port USB Type-C ®, mendukung USB 3.2 Gen 2 dan video DisplayPort output dan resolusi maksimum 3840x2160@144 Hz * Dukungan untuk DisplayPort versi 1.4 dan HDR. 1 x port HDMI, mendukung resolusi maksimum 4096x2160@60 Hz * Dukungan untuk HDMI versi 2.1 dan HDCP 2.3. * Mendukung port yang kompatibel dengan HDMI 2.1 TMDS asli. (Spesifikasi grafis dapat bervariasi tergantung pada dukungan CPU.)
Audio	Realtek ® ALC1220-VB CODEC * Jack line out panel belakang mendukung audio DSD. Dukungan untuk DTS:X ® Ultra Audio Definisi Tinggi Output 2/4/5.1/7.1-channel * Anda dapat mengubah fungsionalitas jack audio menggunakan perangkat lunak audio. Untuk mengonfigurasi audio 7.1-channel, akses perangkat lunak audio untuk pengaturan audio. Dukungan untuk S/PDIF Out
LAN	Chip LAN Intel ® 2.5GbE (2.5 Gbps/1 Gbps/100 Mbps)
Modul Komunikasi Nirkabel	Intel ® Wi-Fi 6E AX210 (PCB rev. 1.0) WIFI a, b, g, n, ac, ax, mendukung pita frekuensi pembawa 2.4/5/6 GHz BLUETOOTH 5.3 Dukungan untuk standar nirkabel 11ax 160MHz dan kecepatan data hingga 2.4 Gbps AMD Wi-Fi 6E RZ616 (MT7922A22M) (PCB rev. 1.1) WIFI a, b, g, n, ac, ax, mendukung pita frekuensi pembawa 2.4/5/6 GHz BLUETOOTH 5.2 Dukungan untuk standar nirkabel 11ax 160MHz dan kecepatan data hingga 2.4 Gbps (Kecepatan data aktual dapat bervariasi tergantung pada lingkungan dan peralatan.)
Slot Ekspansi	CPU: 1 x slot PCI Express x16, mendukung PCIe 5.0 (Catatan) dan berjalan pada x16 (PCIEX16) * Untuk kinerja optimal, jika hanya satu kartu grafis PCI Express yang akan dipasang, pastikan untuk memasangnya di slot PCIEX16. Chipset: 1 x slot PCI Express x16, mendukung PCIe 4.0 dan berjalan pada x4 (PCIEX4) 1 x slot PCI Express x16, mendukung PCIe 3.0 dan berjalan pada x2 (PCIEX2) * Slot PCIEX2 berbagi bandwidth dengan konektor SATA3 4/5. Konektor SATA3 4/5 tidak akan tersedia saat perangkat dipasang di slot PCIEX2. Dukungan untuk teknologi AMD CrossFire ™ (PCIEX16 dan PCIEX4)
Antarmuka Penyimpanan	CPU: 1 x konektor M.2 (Soket 3, kunci M, tipe 25110/2280 PCIe 5.0 (Catatan) dukungan x4/x2 SSD) (M2A_CPU) 1 x konektor M.2 (Soket 3, kunci M, tipe 22110/2280 PCIe 5.0 (Catatan) dukungan x4/x2 SSD) (M2B_CPU) Chipset: 2 x konektor M.2 (Soket 3, kunci M, tipe 22110/2280 PCIe 4.0 x4/x2 SSD dukungan) (M2C_SB, M2D_SB) 6 x konektor SATA 6Gb/s Dukungan RAID 0, RAID 1, dan RAID 10 untuk perangkat penyimpanan NVMe SSD Dukungan RAID 0, RAID 1, dan RAID 10 untuk perangkat penyimpanan SATA
USB	CPU: x Port USB Type-C ® di panel belakang, dengan dukungan USB 3.2 Gen 2 x Port USB 3.2 Gen 2 Type-A (merah) di panel belakang CPU + Hub USB 2.0: - 2 x port USB 2.0/1.1 di panel belakang Chipset: 2 x Port USB Type-C ®, dengan dukungan USB 3.2 Gen 2x2 (1 port di bagian belakang panel, 1 port tersedia melalui header USB internal) 2 x Port USB 3.2 Gen 2 Type-A (merah) di panel belakang 4 x Port USB 3.2 Gen 1 tersedia melalui header USB internal 4 x Port USB 2.0/1.1 tersedia melalui header USB internal Chipset+USB 3.2 Gen 1 Hub: 4 x Port USB 3.2 Gen 1 di panel belakang
Konektor Internal	1 x konektor daya utama ATX 24-pin 2 x konektor daya ATX 12V 8-pin 1 x header kipas CPU 1 x header pompa pendingin air/kipas CPU 4 x header kipas sistem 4 x header pompa pendingin air/kipas sistem 2 x header strip LED yang dapat dialamatkan 2 x header strip LED RGB 1 x header strip LED pendingin CPU/strip LED RGB 4 x konektor M.2 Soket 3 6 x konektor SATA 6Gb/s
Konektor Internal	1 x header panel depan 1 x header audio panel depan 1 x header USB Type-C ®, dengan dukungan USB 3.2 Gen 2x2 2 x header USB 3.2 Gen 1 2 x header USB 2.0/1.1 1 x header deteksi kebisingan 1 x konektor kartu add-in THB_U4 1 x header Modul Platform Tepercaya (Untuk GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/ Modul GC-TPM2.0 SPI V2 saja) 1 x tombol daya 1 x tombol reset 1 x jumper reset 1 x jumper Clear CMOS 2 x header sensor suhu Titik Pengukuran Tegangan
Konektor Panel Belakang	1 x tombol Q-Flash Plus 2 x konektor antena SMA (2T2R) 1 x DisplayPort 1 x port HDMI 1 x port USB Type-C ® (DisplayPort), dengan dukungan USB 3.2 Gen 2 1 x port USB Type-C ®, dengan dukungan USB 3.2 Gen 2x2 4 x port USB 3.2 Gen 2 Type-A (merah) 4 x port USB 3.2 Gen 1 2 x port USB 2.0/1.1 1 x port RJ-45 1 x konektor S/PDIF Out optik 2 x jack audio
Pengontrol I/O	Chip Pengontrol I/O iTE ®
Monitor Perangkat Keras	Deteksi tegangan Deteksi suhu Deteksi kecepatan kipas Deteksi laju aliran pendingin air Peringatan kegagalan kipas Kontrol kecepatan kipas * Apakah fungsi kontrol kecepatan kipas (pompa) didukung atau tidak akan tergantung pada kipas (pompa) yang Anda pasang. Deteksi kebisingan
BIOS	1 x flash 256 Mbit Penggunaan AMI UEFI BIOS berlisensi PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Fitur Unik	Dukungan untuk GIGABYTE Control Center (GCC) * Aplikasi yang tersedia di GCC dapat bervariasi menurut model motherboard. Fungsi yang didukung dari setiap aplikasi juga dapat bervariasi tergantung pada spesifikasi motherboard. Dukungan untuk Q-Flash Dukungan untuk Q-Flash Plus Dukungan Smart Backup
Perangkat Lunak Bundel	Norton ® Internet Security (versi OEM) Perangkat lunak manajemen bandwidth LAN
Sistem Operasi	Dukungan untuk Windows 11 64-bit Dukungan untuk Windows 10 64-bit
Faktor Bentuk	Faktor Bentuk E-ATX; 30.5cm x 26.9cm

* GIGABYTE berhak untuk membuat perubahan apa pun pada spesifikasi produk dan informasi terkait produk tanpa pemberitahuan sebelumnya

Silakan kunjungi halaman LAYANAN/DUKUNGAN\Utilitas di situs web GIGABYTE untuk mengunduh aplikasi versi terbaru.
https://www.gigabyte.com/Support/Utility/Motherboard?m=ut

CPU dan Pendingin CPU

Baca panduan berikut sebelum Anda mulai memasang CPU:

•
  Pastikan motherboard mendukung CPU. (Buka situs web GIGABYTE untuk daftar dukungan CPU terbaru.)
• Selalu matikan komputer dan cabut kabel daya dari stopkontak sebelum memasang CPU untuk mencegah kerusakan perangkat keras.
• Cari pin satu CPU. CPU tidak dapat dimasukkan jika orientasinya salah. (Atau Anda dapat mencari takik di kedua sisi CPU dan kunci penjajaran pada soket CPU.)
• Oleskan lapisan gemuk termal yang rata dan tipis pada permukaan CPU.
• Jangan hidupkan komputer jika pendingin CPU tidak terpasang, jika tidak, panas berlebih dan kerusakan CPU dapat terjadi.
• Atur frekuensi host CPU sesuai dengan spesifikasi CPU. Tidak disarankan agar frekuensi bus sistem diatur di luar spesifikasi perangkat keras karena tidak memenuhi persyaratan standar untuk periferal. Jika Anda ingin mengatur frekuensi di luar spesifikasi standar, lakukan sesuai dengan spesifikasi perangkat keras Anda termasuk CPU, kartu grafis, memori, hard drive, dll.

Perhatikan Orientasi CPU

Perhatikan kunci penjajaran pada soket CPU motherboard dan takik pada CPU.

Jangan lepaskan penutup soket CPU sebelum memasukkan CPU. Penutup dapat terlepas dari pelat beban secara otomatis setelah Anda memasukkan CPU dan menutup pelat beban.

CPU

Ikuti langkah-langkah di bawah ini untuk memasang CPU dengan benar ke soket CPU motherboard.

1. 1. Tekan perlahan gagang tuas soket CPU ke bawah dan menjauh dari soket
   2. Angkat sepenuhnya tuas pengunci soket CPU.
   3. Dengan jari Anda, tahan penutup pelindung plastik yang terpasang pada pelat beban logam untuk mengangkat pelat beban logam agar terbuka.

2. Pegang CPU dengan jari Anda di bagian tepinya. Sejajarkan penanda pin satu CPU (segitiga) dengan sudut pin satu soket CPU (atau Anda dapat mensejajarkan takik CPU dengan kunci penjajaran soket) dan masukkan CPU dengan lembut ke posisinya.

3. Pastikan CPU terpasang dengan benar lalu tutup pelat beban. Amankan tuas soket di bawah tab penahannya. Penutup pelindung plastik akan terlepas dengan sendirinya dan dapat dilepas.
   * Selalu ganti penutup pelindung plastik saat CPU tidak terpasang untuk melindungi soket CPU.


Jangan paksa untuk memasang tuas pengunci soket CPU saat CPU tidak terpasang dengan benar karena ini akan merusak CPU dan soket CPU.

Pendingin CPU

Pastikan untuk memasang pendingin CPU setelah memasang CPU. (Proses pemasangan sebenarnya dapat berbeda tergantung pada pendingin CPU yang akan digunakan. Lihat panduan pengguna untuk pendingin CPU Anda.)

1. Oleskan lapisan gemuk termal yang rata dan tipis pada permukaan CPU yang terpasang

2. 121/Tipe A
   Kaitkan klip pendingin CPU ke lug pemasangan di satu sisi bingkai penahan. Di sisi lain, dorong langsung ke bawah pada klip pendingin CPU untuk mengaitkannya ke lug pemasangan pada bingkai penahan. Putar gagang cam dari sisi kiri ke sisi kanan untuk mengunci pada tempatnya.

   Tipe B
   Pertama, lepaskan keempat sekrup dari bingkai penahan CPU dan lepaskan bingkai penahan CPU. Kemudian sejajarkan keempat sekrup bahu pada pendingin CPU dengan penyangga dari pelat belakang. Kencangkan setiap sekrup bahu dalam pola 1-2-3-4 (x) seperti yang ditunjukkan di sebelah kanan.


   * Saat menggunakan pendingin CPU Tipe B, tidak disarankan untuk mengencangkan setiap sekrup sepenuhnya dalam satu langkah. Ikuti urutan 1-2-3-4, kencangkan sekrup searah jarum jam 1 putaran per langkah. Ulangi langkah 1-2-3-4 hingga semua sekrup terpasang.
3. Terakhir, pasang konektor daya pendingin CPU ke header kipas CPU (CPU FAN) pada motherboard


Memasang Memori

Baca panduan berikut sebelum Anda mulai memasang memori:

•
  Pastikan motherboard mendukung memori. Disarankan agar memori dengan kapasitas, merek, kecepatan, dan chip yang sama digunakan. (Buka situs web GIGABYTE untuk kecepatan memori dan modul memori yang didukung terbaru.)
• Selalu matikan komputer dan cabut kabel daya dari stopkontak sebelum memasang memori untuk mencegah kerusakan perangkat keras.
• Modul memori memiliki desain yang mudah. Modul memori hanya dapat dipasang dalam satu arah. Jika Anda tidak dapat memasukkan memori, ubah arahnya.

Konfigurasi Memori Dual Channel

Motherboard ini menyediakan empat soket memori dan mendukung Teknologi Dual Channel. Setelah memori dipasang, BIOS akan secara otomatis mendeteksi spesifikasi dan kapasitas memori. Mengaktifkan mode memori Dual Channel akan menggandakan bandwidth memori asli.

Keempat soket memori dibagi menjadi dua channel dan setiap channel memiliki dua soket memori sebagai berikut:

Channel A: DDR5 Al, DDR5 A2
Channel B: DDR5 Bl, DDR5 B2

* Konfigurasi Memori Dual Channel yang Disarankan

	DDR5_A1	DDR5_A2	DDR5_B1	DDR5_B2
2 Modul	- -	DS/SS	- -	DS/SS
4 Modul	DS/SS	DS/SS	DS/SS	DS/SS

(SS-Single-Sided, DS=Double-Sided, "- -"=Tanpa Memori)

Karena keterbatasan CPU, baca panduan berikut sebelum memasang memori dalam mode Dual Channel.

1. Mode Dual Channel tidak dapat diaktifkan jika hanya satu modul memori yang dipasang.
2. Saat mengaktifkan mode Dual Channel dengan dua atau empat modul memori, disarankan agar memori dengan kapasitas, merek, kecepatan, dan chip yang sama digunakan.


Saat memasang modul memori tunggal, kami sarankan Anda memasangnya di soket DDR5 A2 atau DDR5 B2.

Memasang Kartu Ekspansi

Baca panduan berikut sebelum Anda mulai memasang kartu ekspansi:

•
  Pastikan motherboard mendukung kartu ekspansi. Baca dengan cermat manual yang disertakan dengan kartu ekspansi Anda.
• Selalu matikan komputer dan cabut kabel daya dari stopkontak sebelum memasang kartu ekspansi untuk mencegah kerusakan perangkat keras.

Ikuti langkah-langkah di bawah ini untuk memasang kartu ekspansi dengan benar di slot ekspansi.

1. Cari slot ekspansi yang mendukung kartu Anda. Lepaskan penutup slot logam dari panel belakang sasis.
2. Sejajarkan kartu dengan slot, dan tekan kartu ke bawah hingga terpasang sepenuhnya di slot.
3. Pastikan kartu ekspansi terpasang sepenuhnya di slotnya.
4. Amankan braket logam kartu ke panel belakang sasis dengan sekrup.
5. Setelah memasang semua kartu ekspansi, pasang kembali penutup sasis.
6. Hidupkan komputer Anda. Jika perlu, buka BIOS Setup untuk membuat perubahan BIOS yang diperlukan untuk kartu ekspansi Anda.
7. Instal driver yang disertakan dengan kartu ekspansi di sistem operasi Anda.


Silakan kunjungi situs web GIGABYTE untuk detail tentang penggunaan PCIe EZ-Latch Plus. https://www.gigabyte.com/WebPage/922/removePClE.html

Konektor Panel Belakang

1. Tombol Q-Flash Plus ^(Catatan)
   Q-Flash Plus memungkinkan Anda memperbarui BIOS saat sistem Anda mati (keadaan mati S5). Simpan BIOS terbaru pada USB thumb drive dan colokkan ke port khusus, lalu Anda sekarang dapat mem-flash BIOS secara otomatis hanya dengan menekan tombol Q-Flash Plus. QFLED akan berkedip saat BIOS cocok dan aktivitas flashing dimulai dan akan berhenti berkedip saat flashing BIOS utama selesai.
2. Konektor Antena SMA (2TR2)
   Gunakan konektor ini untuk menghubungkan antena.

   Kencangkan antena ke konektor antena lalu arahkan antena dengan benar untuk penerimaan sinyal yang lebih baik.
3. DisplayPort
   DisplayPort memberikan pencitraan dan audio digital berkualitas tinggi, mendukung transmisi audio dua arah. Anda dapat menggunakan port ini untuk menghubungkan monitor yang mendukung DisplayPort. Catatan: Teknologi DisplayPort dapat mendukung resolusi maksimum 3840x2160@144 Hz tetapi resolusi aktual yang didukung bergantung pada monitor yang digunakan.
4. Port HDMI

   Port HDMI sesuai dengan HDCP 2.3 dan mendukung format Dolby TrueHD dan DTS HD HIGH-DEFINITION MULTIMEDIA INTERFACE Master Audio. Ia juga mendukung output audio LPCM 7. I-channel hingga 192KHz/24bit. Anda dapat menggunakan port ini untuk menghubungkan monitor yang mendukung HDMl Anda. Resolusi maksimum yang didukung adalah 4096x2160@60 Hz, tetapi resolusi aktual yang didukung bergantung pada monitor yang digunakan.

   Setelah menginstal perangkat DisplayPort/HDMl, pastikan untuk mengatur perangkat pemutaran suara default ke DisplayPort/HDMl. (Nama item mungkin berbeda tergantung pada sistem operasi Anda.)
5. Port USB 2.0/1.1
   Port USB mendukung spesifikasi USB 2.0/1.1. Gunakan port ini untuk perangkat USB.
6. Port USB Type-C^@ (dengan Dukungan USB 3.2 Gen 2) (DisplayPort)
   Port ini mendukung output tampilan USB Type-C standar dan DisplayPort. Anda dapat menghubungkan monitor USB Type-C ke port ini atau menggunakan kabel adaptor untuk menghubungkan monitor DisplayPort standar. Resolusi maksimum yang didukung adalah 3840x2160^@144 Hz saat menggunakan monitor DisplayPort, tetapi resolusi aktual yang didukung bergantung pada monitor yang digunakan. Selain itu, konektor ini dapat dibalik dan mendukung spesifikasi USB 3.2 Gen 2 dan kompatibel dengan spesifikasi USB 3.2 Gen 1 dan USB 2.0. Anda juga dapat menggunakan port ini untuk perangkat USB.

•
  Saat melepas kabel yang terhubung ke konektor panel belakang, pertama-tama lepaskan kabel dari perangkat Anda lalu lepaskan dari motherboard.
• Saat melepas kabel, tarik lurus keluar dari konektor. Jangan menggoyangkannya dari sisi ke sisi untuk mencegah korsleting listrik di dalam konektor kabel.

7. Port USB 3.2 Gen 2 Type-A (Merah)
   Port USB 3.2 Gen 2 mendukung spesifikasi USB 3.2 Gen 2 dan kompatibel dengan spesifikasi USB 3.2 Gen 1 dan USB 2.0. Gunakan port ini untuk perangkat USB.
8. Port USB 3.2 Gen 2 Type-A (Merah) (Port Q-Flash Plus)
   Port USB 3.2 Gen 2 mendukung spesifikasi USB 3.2 Gen 2 dan kompatibel dengan spesifikasi USB 3.2 Gen 1 dan USB 2.0. Gunakan port ini untuk perangkat USB. Sebelum menggunakan Q-Flash Plus (^Catatan), pastikan untuk memasukkan USB flash drive ke port ini terlebih dahulu.
9. Port USB Type-C^@ (dengan Dukungan USB 3.2 Gen 2x2)
   Port USB yang dapat dibalik mendukung spesifikasi USB 3.2 Gen 2x2 dan kompatibel dengan spesifikasi USB 3.2 Gen 2, USB 3.2 Gen 1, dan USB 2.0. Gunakan port ini untuk perangkat USB.
10. Port USB 3.2 Gen 1
    Port USB 3.2 Gen 1 mendukung spesifikasi USB 3.2 Gen 1 dan kompatibel dengan spesifikasi USB 2.0. Gunakan port ini untuk perangkat USB.
11. Port LAN RJ45
    Port LAN Gigabit Ethernet menyediakan koneksi Internet dengan kecepatan data hingga 2,5 Gbps. Berikut ini menjelaskan keadaan LED port LAN.

    LED Kecepatan:

    Keadaan	Deskripsi
    Hijau	Kecepatan data 2,5 Gbps
    Oranye	Kecepatan data 1 Gbps
    Mati	Kecepatan data 100 Mbps

    LED Aktivitas:

    Keadaan	Deskripsi
    Berkedip	Transmisi atau penerimaan data sedang berlangsung
    Menyala	Tidak ada transmisi atau penerimaan data yang terjadi

12. Line Out/Front Speaker Out
    Jack line out.
13. Mic In/Rear Speaker Out
    Jack Mic in.
14. Konektor Optical SIPDIF Out
    Konektor ini menyediakan audio digital keluar ke sistem audio eksternal yang mendukung audio optik digital. Sebelum menggunakan fitur ini, pastikan sistem audio Anda menyediakan konektor masuk audio digital optik.

Konfigurasi Jack Audio:

Jack	Headphone/ 2-channel	4-channel	5.1-channel	7.1-channel
Line Out/Front Speaker Out
Mic In/Rear Speaker Out
Front Panel Line Out/ Side Speaker Out
Front Panel Mic In/Center/ Subwoofer Speaker Out

Anda dapat mengubah fungsi jack audio menggunakan perangkat lunak audio. Untuk mengonfigurasi audio 7.1 saluran, akses perangkat lunak audio untuk pengaturan audio.

Silakan kunjungi situs web GIGABYTE untuk detail tentang mengonfigurasi perangkat lunak audio.
https://www.gigabyte.com/WebPage/698/realtek1220-audio.html

(Catatan)
Untuk mengaktifkan fungsi Q-Flash Plus, silakan navigasikan ke halaman "Fitur Unik" di situs web GIGABYTE untuk informasi lebih lanjut.

Tombol Onboard, Titik Pengukuran Tegangan, dan LED

Tombol Cepat

Motherboard ini memiliki 2 tombol cepat: tombol daya dan tombol reset. Tombol daya dan tombol reset memungkinkan pengguna untuk dengan cepat menghidupkan/mematikan atau me-reset komputer dalam lingkungan casing terbuka ketika mereka ingin mengubah komponen perangkat keras atau melakukan pengujian perangkat keras.

PW SW: Tombol Daya
RST SW: Tombol Reset

Tombol reset memberi Anda beberapa fungsi untuk digunakan. Untuk memetakan ulang tombol untuk melakukan tugas yang berbeda, silakan buka halaman "BIOS Setup" di situs web GIGABYTE dan cari "RST_SW (MULTIKEY)" untuk informasi lebih lanjut.

Titik Pengukuran Tegangan

Gunakan multimeter untuk mengukur tegangan motherboard berikut.

LED Status

LED status menunjukkan apakah CPU, memori, kartu grafis, dan sistem operasi berfungsi dengan baik setelah sistem dinyalakan. Jika LED CPU/DRAM/VGA menyala, itu berarti perangkat terkait tidak berfungsi normal; jika LED BOOT menyala, itu berarti Anda belum masuk ke sistem operasi.

CPU: LED status CPU
DRAM: LED status memori
VGA: LED status kartu grafis
BOOT: LED status sistem operasi

Konektor Internal

1. ATX_12V/ATX_12V1
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3/4
5. SYS_FAN5/6/7/8_PUMP
6. CPU_OPT
7. EC_TEMP1/EC_TEMP2
8. D_LED1/D_LED2
9. LED_CPU
10. LED_C1/LED_C2
11. SATA3 0/1/2/3/4/5
12. M2A_CPU/M2B_CPU/M2C_SB/M2D_SB
13. F_PANEL
14. F_AUDIO
15. F_U320G
16. F_U32_1/F_U32_2
17. F_USB1/F_USB2
18. SPI_TPM
19. THB_U4
20. NOISE_SENSOR
21. RST
22. CLR_CMOS
23. BAT

Baca panduan berikut sebelum menyambungkan perangkat eksternal:

•
  Pertama, pastikan perangkat Anda sesuai dengan konektor yang ingin Anda sambungkan.
• Sebelum memasang perangkat, pastikan untuk mematikan perangkat dan komputer Anda. Cabut kabel daya dari stopkontak untuk mencegah kerusakan pada perangkat.
• Setelah memasang perangkat dan sebelum menghidupkan komputer, pastikan kabel perangkat telah terpasang dengan aman ke konektor di motherboard.

ATX 12V/ATX 12V1/ATX 12V (Konektor Daya 2x4 dan Konektor Daya Utama)
Dengan menggunakan konektor daya, catu daya dapat menyuplai daya yang cukup stabil ke semua komponen di motherboard. Sebelum menyambungkan konektor daya, pertama-tama pastikan catu daya dimatikan dan semua perangkat telah terpasang dengan benar. Konektor daya memiliki desain yang mudah dipasang. Sambungkan kabel catu daya ke konektor daya dalam orientasi yang benar.
Konektor daya 12V terutama menyuplai daya ke CPU. Jika konektor daya 12V tidak tersambung, komputer tidak akan menyala.

Untuk memenuhi persyaratan ekspansi, disarankan agar catu daya yang dapat menahan konsumsi daya tinggi digunakan (500W atau lebih besar). Jika catu daya digunakan yang tidak menyediakan daya yang diperlukan, hasilnya dapat menyebabkan sistem tidak stabil atau tidak dapat di-boot.

ATX_12V/ATX_12V1:

No. Pin	Definisi
1	GND (Hanya untuk 12V 2x4-pin)
2	GND (Hanya untuk 12V 2x4-pin)
3	GND
4	GND
5	+12V (Hanya untuk 12V 2x4-pin)
6	+12V (Hanya untuk 12V 2x4-pin)
7	+12V
8	+12V

ATX:

No. Pin	Definisi	No. Pin	Definisi
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Hanya untuk ATX 2x12-pin)	23	+5V (Hanya untuk ATX 2x12-pin)
12	3.3V (Hanya untuk ATX 2x12-pin)	24	GND (Hanya untuk ATX 2x12-pin)

CPU FAN/SYS FAN1/2/3/4 (Header Kipas)
Semua header kipas di motherboard ini adalah 4-pin. Sebagian besar header kipas memiliki desain penyisipan yang mudah dipasang. Saat menyambungkan kabel kipas, pastikan untuk menyambungkannya dalam orientasi yang benar (kabel konektor hitam adalah kabel ground). Fungsi kontrol kecepatan memerlukan penggunaan kipas dengan desain kontrol kecepatan kipas. Untuk pembuangan panas yang optimal, disarankan agar kipas sistem dipasang di dalam sasis.

CPU_FAN

SYS_FAN1/SYS_FAN2/ SYS_FAN3

SYS_FAN4

No. Pin	Definisi
1	GND
2	Kontrol Kecepatan Tegangan
3	Sense
4	Kontrol Kecepatan PWM

SYS FAN5/6/7/8_PUMP (Header Kipas Sistem/Pompa Pendingin Air)
Header kipas/pompa adalah 4-pin. Sebagian besar header kipas memiliki desain penyisipan yang mudah dipasang. Saat menyambungkan kabel kipas, pastikan untuk menyambungkannya dalam orientasi yang benar (kabel konektor hitam adalah kabel ground). Fungsi kontrol kecepatan memerlukan penggunaan kipas dengan desain kontrol kecepatan kipas. Untuk pembuangan panas yang optimal, disarankan agar kipas sistem dipasang di dalam sasis. Header juga menyediakan kontrol kecepatan untuk pompa pendingin air. Silakan buka halaman "BIOS Setup" di situs web GIGABYTE dan cari "Smart Fan 6" untuk informasi selengkapnya.

SYS FAN5 PUMP

SYS FAN6 PUMP/SYS FAN7 PUMP

SYS FAN8 PUMP

No. Pin	Definisi
1	GND
2	Kontrol Kecepatan Tegangan
3	Sense
4	Kontrol Kecepatan PWM

•
  Pastikan untuk menyambungkan kabel kipas ke header kipas untuk mencegah CPU dan sistem Anda dari panas berlebih. Panas berlebih dapat mengakibatkan kerusakan pada CPU atau sistem dapat hang.
• Header kipas ini bukan blok jumper konfigurasi. Jangan letakkan tutup jumper pada header.

CPU_OPT (Header Kipas CPU/Pompa Pendingin Air)
Header kipas/pompa adalah 4-pin dan memiliki desain penyisipan yang mudah dipasang. Sebagian besar header kipas memiliki desain penyisipan yang mudah dipasang. Saat menyambungkan kabel kipas, pastikan untuk menyambungkannya dalam orientasi yang benar (kabel konektor hitam adalah kabel ground). Fungsi kontrol kecepatan memerlukan penggunaan kipas dengan desain kontrol kecepatan kipas.

No. Pin	Definisi
1	GND
2	Kontrol Kecepatan Tegangan
3	Sense
4	Kontrol Kecepatan PWM

Konektor	CPU_FAN	SYS_FAN1~4	SYS_FAN5~8_PUMP	CPU_OPT
Arus Maksimum	2A	2A	2A	2A
Daya Maksimum	24W	24W	24W	24W

EC TEMPI/EC TEMP2 (Header Sensor Suhu)
Sambungkan kabel termistor ke header untuk deteksi suhu.

No. Pin	Definisi
1	SENSOR IN
2	GND

D LEDI/D LED2 (Header strip LED yang Dapat Dialamatkan)
Header dapat digunakan untuk menyambungkan strip LED yang dapat dialamatkan 5050 standar, dengan peringkat daya maksimum 5A (5V) dan jumlah maksimum 1000 LED.

No. Pin	Definisi
1	V (5V)
2	Data
3	Tanpa Pin
4	GND

Hubungkan strip LED yang dapat dialamatkan ke header. Pin daya (ditandai dengan segitiga pada steker) dari strip LED harus dihubungkan ke Pin 1 dari header strip LED yang dapat dialamatkan. Sambungan yang salah dapat menyebabkan kerusakan pada strip LED.

LED CPU (Strip LED Pendingin CPU/Header strip LED RGB)
Header dapat digunakan untuk menghubungkan strip LED pendingin CPU atau strip LED 5050 RGB standar (12V/G/R/B), dengan peringkat daya maksimum 2A (12V) dan panjang maksimum 2m.

No. Pin	Definisi
1	12V
2	G
3	R
4	B

Hubungkan strip LED pendingin CPU/strip LED RGB ke header. Pin strip LED powerRGB (ditandai dengan segitiga pada steker) dari strip LED harus dihubungkan ke Pin 1 (12V) header ini. Sambungan yang salah dapat menyebabkan kerusakan pada strip LED.

Untuk cara menghidupkan/mematikan lampu strip LED, silakan buka halaman "Fitur Unik" di situs web GIGABYTE.

Sebelum atau melepas pemasangan perangkat, pastikan untuk mematikan perangkat dan komputer Anda. Cabut kabel daya dari stopkontak untuk mencegah kerusakan pada perangkat.

LED CllLED C2 (Header strip LED RGB)

Header dapat digunakan untuk menghubungkan strip LED 5050 RGB standar (12V/G/R/B), dengan peringkat daya maksimum 2A (12V) dan panjang maksimum 2m.

LED_C2

LED_C1

No. Pin	Definisi
1	12V
2	G
3	R
4	B

Hubungkan salah satu ujung kabel ekstensi strip LED RGB ke header dan ujung lainnya ke strip LED RGB Anda. Kabel hitam (ditandai dengan segitiga pada steker LED RGB) dari kabel ekstensi harus dihubungkan ke Pin 1 (12V) dari header ini. Pin Strip 12V (ditandai dengan panah) di ujung lain kabel ekstensi harus sejajar dengan 12V strip LED. Berhati-hatilah dengan orientasi sambungan strip LED; sambungan yang salah dapat menyebabkan kerusakan pada strip LED.

Untuk cara menghidupkan/mematikan lampu strip LED, silakan buka halaman "Fitur Unik" di situs web GIGABYTE.

Sebelum atau melepas pemasangan perangkat, pastikan untuk mematikan perangkat dan komputer Anda. Cabut kabel daya dari stopkontak untuk mencegah kerusakan pada perangkat.

SATA3 01112131415 (Konektor SATA 6Gb/s)
Konektor SATA sesuai dengan standar SATA 6Gb/s dan kompatibel dengan standar SATA 3Gb/s dan SATA 1.5Gb/s. Setiap konektor SATA mendukung satu perangkat SATA. Konektor SATA mendukung RAID O, RAID l, dan RAID 10. Silakan buka halaman "Mengonfigurasi Set RAID" di situs web GIGABYTE untuk petunjuk tentang mengonfigurasi array RAID.

No. Pin	Definisi
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

Untuk mengaktifkan hot-plugging untuk port SATA, silakan buka halaman "Pengaturan BIOS" di situs web GIGABYTE dan cari "Konfigurasi SATA" untuk informasi lebih lanjut.

M2A CPU/M2B CPU/M2C SBIM2D SB (Konektor Soket 3 M.2)
Ada dua jenis SSD M.2: SSD M.2 SATA dan SSD M.2 PCIe. Motherboard ini hanya mendukung SSD M.2 PCIe. Harap diperhatikan bahwa SSD M.2 PCIe tidak dapat digunakan untuk membuat set RAID dengan hard drive SATA. Silakan buka halaman "Mengonfigurasi Set RAID' di situs web GIGABYTE untuk petunjuk tentang mengonfigurasi array RAID.

Ikuti langkah-langkah di bawah ini untuk memasang SSD M.2 dengan benar di konektor M.2.

Langkah 1:
Untuk mengakses slot M.2 yang ingin Anda gunakan, kendurkan sekrup pada heatsink motherboard secara diagonal untuk melepas heatsink. Cari lubang pemasangan yang tepat untuk SSD M.2 yang akan dipasang, lalu pasang klip EZ-Latch Plus M.2 terlebih dahulu.
Jika Anda ingin memasang SSD M.2 di lubang 11 Omm yang sudah memiliki standoff heatsink motherboard, pastikan untuk melepas klip EZ-Latch Plus terlebih dahulu dan gunakan sekrup heatsink motherboard untuk mengamankan heatsink dan SSD.

Langkah 2:
Lepaskan film pelindung dari bantalan termal pada konektor M.2. Masukkan SSD M.2 ke konektor M.2 pada suatu sudut.

Langkah 3:
Tekan ujung depan SSD M.2 dan pastikan SSD M.2 diamankan oleh klip EZ-Latch Plus M.2. Lepaskan film pelindung dari bantalan termal di bagian bawah heatsink motherboard, lalu pasang kembali heatsink dan kencangkan sekrup secara diagonal.

* Jenis SSD M.2 yang didukung oleh setiap konektor M.2:

	SSD M.2 PCIe x4	SSD M.2 PCIe x2	SSD M.2 SATA
M2A_CPU
M2B_CPU
M2C_SB
M2D_SB

Silakan kunjungi situs web GIGABYTE untuk detail tentang penggunaan M.2 EZ-Latch Plus.
Pasang M 2 SSD https://www.gigabyte.com/WebPage/920/M2-latchplus.html
Lepaskan M 2 SSD https://www.gigabyte.com/WebPage/921/removeM2.html
* Desain heatsink motherboard dapat bervariasi menurut model.

F PANEL (Header Panel Depan)
Hubungkan sakelar daya, sakelar reset, speaker, sakelar/sensor intrusi sasis, dan indikator status sistem pada sasis ke header ini sesuai dengan penugasan pin di bawah ini. Perhatikan pin positif dan negatif sebelum menghubungkan kabel.

• PLED/PWR_LED (LED Daya):
  Menghubungkan ke indikator status daya pada panel depan sasis. LED menyala saat sistem beroperasi. LED mati saat sistem dalam keadaan tidur S3/S4 atau dimatikan (S5).

Status Sistem	LED
S0	Menyala
S3/S4/S5	Mati

• PW (Sakelar Daya):
  Menghubungkan ke sakelar daya pada panel depan sasis. Anda dapat mengonfigurasi cara mematikan sistem Anda menggunakan sakelar daya (silakan buka halaman "Pengaturan BIOS" di situs web GIGABYTE dan cari "Soft-Off by PWR-BTTN" untuk informasi lebih lanjut).
• SPEAK (Speaker):
  Menghubungkan ke speaker pada panel depan sasis. Sistem melaporkan status mulai sistem dengan mengeluarkan kode bunyi. Satu bunyi pendek akan terdengar jika tidak ada masalah yang terdeteksi saat sistem dimulai.
• HD (LED Aktivitas Hard Drive):
  Menghubungkan ke LED aktivitas hard drive pada panel depan sasis. LED menyala saat hard drive membaca atau menulis data.
• RES (Sakelar Reset):
  Menghubungkan ke sakelar reset pada panel depan sasis. Tekan sakelar reset untuk memulai ulang komputer jika komputer membeku dan gagal melakukan mulai ulang normal.
• CI (Header Intrusi Sasis):
  Menghubungkan ke sakelar/sensor intrusi sasis pada sasis yang dapat mendeteksi jika penutup sasis telah dilepas. Fungsi ini memerlukan sasis dengan sakelar/sensor intrusi sasis.
• NC: Tidak ada sambungan.
  Desain panel depan dapat berbeda menurut sasis. Modul panel depan terutama terdiri dari sakelar daya, sakelar reset, LED daya, LED aktivitas hard drive, speaker, dll. Saat menghubungkan modul panel depan sasis Anda ke header ini, pastikan penugasan kabel dan penugasan pin dicocokkan dengan benar.

F_AUDIO (Header Audio Panel Depan)
Header audio panel depan mendukung audio Definisi Tinggi (HD). Anda dapat menghubungkan modul audio panel depan sasis Anda ke header ini. Pastikan penetapan kabel konektor modul sesuai dengan penetapan pin header motherboard. Koneksi yang salah antara konektor modul dan header motherboard akan menyebabkan perangkat tidak dapat berfungsi atau bahkan merusaknya.

No. Pin	Definisi
1	MIC L
2	GND
3	MIC R
4	NC
5	Head Phone R
6	Deteksi MIC
7	SENSE_SEND
8	Tidak Ada Pin
9	Head Phone L
10	Deteksi Head Phone

Beberapa sasis menyediakan modul audio panel depan yang memiliki konektor terpisah di setiap kabel, bukan satu colokan. Untuk informasi tentang menghubungkan modul audio panel depan yang memiliki penetapan kabel yang berbeda, hubungi produsen sasis.

F_U320G (USB Type-C ® Header dengan Dukungan USB 3.2 Gen 2x2)
Header sesuai dengan spesifikasi USB 3.2 Gen 2x2 dan dapat menyediakan satu port USB.

No. Pin	Definisi	No. Pin	Definisi
1	VBUS	11	VBUS
2	TX1+	12	TX2+
3	TX1-	13	TX2-
4	GND	14	GND
5	RX1+	15	RX2+
6	RX1-	16	RX2-
7	VBUS	17	GND
8	CC1	18	D-
9	SBU1	19	D+
10	SBU2	20	CC2

F_U32_1/F_U32_2 (Header USB 3.2 Gen 1)
Header sesuai dengan spesifikasi USB 3.2 Gen 1 dan USB 2.0 dan setiap header dapat menyediakan dua port USB. Untuk membeli panel depan 3,5" opsional yang menyediakan dua port USB 3.2 Gen 1, hubungi dealer setempat.

No. Pin	Definisi	No. Pin	Definisi
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15	SSTX2-
6	SSTX1+	16	GND
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	Tidak Ada Pin

F_USBI/F USB2 (Header USB 2.0/1.1)
Header sesuai dengan spesifikasi USB 2.0/1.1. Setiap header USB dapat menyediakan dua port USB melalui braket USB opsional. Untuk membeli braket USB opsional, hubungi dealer setempat.

No. Pin	Definisi
1	Daya (5V)
2	Daya (5V)
3	USB DX-
4	USB DY-
5	USB DX+
6	USB DY+
7	GND
8	GND
9	Tidak Ada Pin
10	NC

Sebelum memasang braket USB, pastikan untuk mematikan komputer Anda dan mencabut kabel daya dari stopkontak untuk mencegah kerusakan pada braket USB.

SPI_TPM (Header Modul Platform Tepercaya)
Anda dapat menghubungkan SPI TPM (Trusted Platform Module) ke header ini.

No. Pin	Definisi
1	Output Data
2	Daya (3.3V)
3	Tidak Ada Pin
4	NC
5	Input Data
6	CLK
7	Pilih Chip
8	GND
9	IRQ S F_
10	NC
11	NC
12	RST B S S_F

THB_U4 (Konektor Kartu Tambahan)
Konektor ini untuk kartu tambahan GIGABYTE.

NOISE SENSOR (Header Deteksi Kebisingan)
Header ini dapat digunakan untuk menghubungkan kabel deteksi kebisingan untuk mendeteksi kebisingan di dalam casing.

No. Pin	Definisi
1	Deteksi Kebisingan
2	GND

Untuk informasi lebih lanjut tentang fungsi deteksi kebisingan, buka halaman "Fitur Unik" dari situs web GIGABYTE dan cari "FAN CONTROL."

Sebelum menghubungkan kabel ke header, pastikan untuk melepas tutup jumper; pasang kembali tutup jumper jika header tidak digunakan.

RST (Jumper Reset)
Jumper reset dapat terhubung ke sakelar reset pada panel depan sasis. Tekan sakelar reset untuk memulai ulang komputer jika komputer membeku dan gagal melakukan mulai ulang normal.

No. Pin	Definisi
1	Reset
2	GND

Jumper reset memberi Anda beberapa fungsi untuk digunakan. Untuk memetakan ulang tombol untuk melakukan tugas yang berbeda, buka halaman "Pengaturan BIOS" dari situs web GIGABYTE dan cari "RST_SW (MULTIKEY)" untuk informasi lebih lanjut.

CLR CMOS (Clear CMOS Jumper)
Gunakan jumper ini untuk menghapus konfigurasi BIOS dan mengatur ulang nilai CMOS ke pengaturan bawaan pabrik. Untuk menghapus nilai CMOS, gunakan benda logam seperti obeng untuk menyentuh kedua pin selama beberapa detik.

•
  Selalu matikan komputer Anda dan cabut kabel daya dari stopkontak sebelum menghapus nilai CMOS.
• Setelah sistem dimulai ulang, buka BIOS Setup untuk memuat pengaturan bawaan pabrik (pilih Load Optimized Defaults (Muat Pengaturan Default yang Dioptimalkan)) atau konfigurasikan pengaturan BIOS secara manual (silakan buka halaman "BIOS Setup" (Pengaturan BIOS) di situs web GIGABYTE untuk informasi lebih lanjut).

BAT (Baterai)
Baterai menyediakan daya untuk menyimpan nilai (seperti konfigurasi BIOS, tanggal, dan informasi waktu) di CMOS saat komputer dimatikan. Ganti baterai saat tegangan baterai turun ke level rendah, atau nilai CMOS mungkin tidak akurat atau mungkin hilang.

Anda dapat menghapus nilai CMOS dengan melepas baterai

1. Matikan komputer Anda dan cabut kabel daya.
2. Lepaskan baterai secara perlahan dari wadah baterai dan tunggu selama satu menit. (Atau gunakan benda logam seperti obeng untuk menyentuh terminal positif dan negatif dari wadah baterai, membuatnya terhubung singkat selama 5 detik.)
3. Ganti baterai.
4. Colokkan kabel daya dan mulai ulang komputer Anda.

•
  Selalu matikan komputer Anda dan cabut kabel daya sebelum mengganti baterai.
• Ganti baterai dengan yang setara. Kerusakan pada perangkat Anda dapat terjadi jika baterai diganti dengan model yang salah.
• Hubungi tempat pembelian atau dealer lokal jika Anda tidak dapat mengganti baterai sendiri atau tidak yakin tentang model baterai.
• Saat memasang baterai, perhatikan orientasi sisi positif (+) dan sisi negatif (-) baterai (sisi positif harus menghadap ke atas).
• Baterai bekas harus ditangani sesuai dengan peraturan lingkungan setempat.

Pengaturan BIOS

BIOS (Basic Input and Output System) merekam parameter perangkat keras sistem di CMOS pada motherboard. Fungsi utamanya meliputi melakukan Power-On Self-Test (POST) selama penyalaan sistem, menyimpan parameter sistem dan memuat sistem operasi, dll. BIOS menyertakan program Pengaturan BIOS yang memungkinkan pengguna untuk memodifikasi pengaturan konfigurasi sistem dasar atau untuk mengaktifkan fitur sistem tertentu.
Saat daya dimatikan, baterai pada motherboard memasok daya yang diperlukan ke CMOS untuk menyimpan nilai konfigurasi di CMOS.
Untuk mengakses program Pengaturan BIOS, tekan tombol <Delete> selama POST saat daya dinyalakan.

Untuk memutakhirkan BIOS, gunakan utilitas GIGABYTE Q-Flash atau Q-Flash Plus.

• Q-Flash memungkinkan pengguna untuk memutakhirkan atau mencadangkan BIOS dengan cepat dan mudah tanpa memasuki sistem operasi.
• Q-Flash Plus memungkinkan Anda memperbarui BIOS saat sistem Anda mati (keadaan mati S5). Simpan BIOS terbaru pada drive USB dan colokkan ke port khusus, lalu Anda sekarang dapat mem-flash BIOS secara otomatis hanya dengan menekan tombol Q-Flash Plus.

Untuk petunjuk tentang penggunaan utilitas Q-Flash dan Q-Flash Plus, silakan buka halaman "Fitur Unik" dari situs web GIGABYTE dan cari "Utilitas Pembaruan BIOS."

•
  Karena flashing BIOS berpotensi berisiko, jika Anda tidak menemukan masalah saat menggunakan BIOS versi saat ini, disarankan agar Anda tidak mem-flash BIOS. Untuk mem-flash BIOS, lakukan dengan hati-hati. Flashing BIOS yang tidak memadai dapat mengakibatkan kerusakan sistem.
• Disarankan agar Anda tidak mengubah pengaturan default (kecuali jika Anda perlu) untuk mencegah ketidakstabilan sistem atau hasil tak terduga lainnya. Mengubah pengaturan secara tidak memadai dapat mengakibatkan kegagalan sistem untuk melakukan booting. Jika ini terjadi, coba hapus nilai CMOS dan atur ulang board ke nilai default.
• Lihat pengenalan tentang jumper baterai/hapus CMOS di Bab Instalasi Perangkat Keras atau buka halaman "Pengaturan BIOS" dari situs web GIGABYTE dan cari "Muat Default yang Dioptimalkan" untuk cara menghapus nilai CMOS.

Silakan kunjungi situs web GIGABYTE untuk detail tentang mengonfigurasi Pengaturan BIOS.
https://www.gigabyte.com/WebPage/917/amd600-bios.html

Layar Mulai:
Layar Logo mulai berikut akan muncul saat komputer melakukan booting.

Tombol Fungsi

<DEL>: PENGATURAN BIOS\Q-FLASH
Tekan tombol <Delete> untuk masuk ke Pengaturan BIOS atau untuk mengakses utilitas Q-Flash di Pengaturan BIOS.

<F12>: MENU BOOT
Menu Boot memungkinkan Anda untuk mengatur perangkat boot pertama tanpa memasuki Pengaturan BIOS. Di Menu Boot, gunakan tombol panah atas <↑> atau tombol panah bawah <↓> untuk memilih perangkat boot pertama, lalu tekan <Enter> untuk menerima. Sistem akan melakukan boot dari perangkat segera.

Catatan: Pengaturan di Menu Boot hanya berlaku untuk satu kali. Setelah sistem dihidupkan ulang, urutan boot perangkat akan tetap berdasarkan pengaturan Pengaturan BIOS.

<END>: Q-FLASH
Tekan tombol <End> untuk mengakses utilitas Q-Flash secara langsung tanpa harus masuk ke Pengaturan BIOS terlebih dahulu. Sistem Operasi dan Driver

Memasang Sistem Operasi dan Driver

Instalasi Sistem Operasi

Dengan pengaturan BIOS yang benar, Anda siap untuk menginstal sistem operasi.

Karena beberapa sistem operasi sudah menyertakan driver RAID, Anda tidak perlu menginstal driver RAID terpisah selama proses instalasi Windows. Setelah sistem operasi diinstal, kami sarankan Anda menginstal semua driver yang diperlukan dari GIGABYTE Control Center untuk memastikan kinerja dan kompatibilitas sistem. Jika sistem operasi yang akan diinstal mengharuskan Anda menyediakan driver RAID tambahan selama proses instalasi OS, silakan lihat langkah-langkah di bawah ini:

Langkah 1:
Buka situs web GIGABYTE, telusuri ke halaman web model motherboard, unduh file AMD RAID Preinstall Driver pada halaman Support\Download\SATA RAID/AHCI, unzip file tersebut dan salin file ke drive USB Anda.

Langkah 2:
Boot dari disk pengaturan Windows dan lakukan langkah-langkah instalasi OS standar. Saat layar yang meminta Anda untuk memuat driver muncul, pilih Browse.

Langkah 3:
Masukkan drive USB lalu telusuri ke lokasi driver. Pilih AMD-RAID Bottom Device terlebih dahulu dan klik Next untuk memuat driver. Kemudian pilih AMD-RAID Controller dan klik Next untuk memuat driver. Terakhir, lanjutkan instalasi OS.

Instalasi Driver

Setelah Anda menginstal sistem operasi, kotak dialog akan muncul di sudut kanan bawah desktop yang menanyakan apakah Anda ingin mengunduh dan menginstal driver dan aplikasi GIGABYTE melalui GIGABYTE Control Center (GCC). Klik Install (Instal) untuk melanjutkan instalasi. (Di Pengaturan BIOS, pastikan Settings\Gigabyte Utilities Downloader Configuration\Gigabyte Utilities Downloader diatur ke Enabled (Diaktifkan).)

Saat kotak dialog End UserLicenseAgreement muncul, tekan <Accept> untuk menginstal GIGABYTE Control Center (GCC). Pada layar GIGABYTE CONTROL CENTER, pilih driver dan aplikasi yang ingin Anda instal dan klik Install (Instal).

Sebelum instalasi, pastikan sistem terhubung ke Internet.

Silakan kunjungi situs web GIGABYTE untuk informasi perangkat lunak lebih lanjut.
https://www.gigabyte.com/WebPage/916/amd600-app.html

Silakan kunjungi situs web GIGABYTE untuk informasi pemecahan masalah lebih lanjut.
https://www.gigabyte.com/WebPage/351/faq.html

Mengonfigurasi Set RAID

Tingkat RAID

	RAID 0	RAID 1	RAID 10
Jumlah Minimum Hard Drive	≥2	2	4
Kapasitas Array	Jumlah hard drive * Ukuran drive terkecil	Ukuran drive terkecil	Ukuran drive terkecil * (Jumlah hard drive/2)
Toleransi Kesalahan	Tidak	Ya	Ya

Sebelum Anda mulai, siapkan item berikut:

Motherboard ini mendukung RAID 0, RAID 1, dan RAID 10. Siapkan jumlah hard drive yang benar seperti yang ditunjukkan pada tabel di atas sebelum mengonfigurasi array RAID.

• Hard drive SATA atau SSD. Untuk memastikan kinerja optimal, disarankan agar Anda menggunakan dua hard drive dengan model dan kapasitas yang identik.
• Disk pengaturan Windows.
• Komputer yang terhubung ke Internet.
• Drive USB.

Silakan kunjungi situs web GIGABYTE untuk detail tentang mengonfigurasi array RAID. https://www.gigabyte.com/WebPage/918/amd600-raid.html

Kode LED Debug

Booting Normal

Kode	Deskripsi
10	PEI Core dimulai.
11	Inisialisasi CPU pra-memori dimulai.
12~14	Dipesan.
15	Inisialisasi North-Bridge pra-memori dimulai.
16~18	Dipesan.
19	Inisialisasi South-Bridge pra-memori dimulai.
1A~2A	Dipesan.
2B~2F	Inisialisasi memori.
31	Memori terpasang.
32~36	Inisialisasi CPU PEI.
37~3A	Inisialisasi IOH PEI.
3B~3E	Inisialisasi PCH PEI.
3F~4F	Dipesan.
60	DXE Core dimulai.
61	Inisialisasi NVRAM.
62	Instalasi layanan runtime PCH.
63~67	Inisialisasi CPU DXE dimulai.
68	Inisialisasi jembatan host PCI dimulai.
69	Inisialisasi IOH DXE.
6A	Inisialisasi IOH SMM.
6B~6F	Dipesan.
70	Inisialisasi PCH DXE.
71	Inisialisasi PCH SMM.
72	Inisialisasi perangkat PCH.
73~77	Inisialisasi PCH DXE (khusus modul PCH).
78	Inisialisasi ACPI Core.
79	Inisialisasi CSM dimulai.
7A~7F	Dicadangkan untuk penggunaan AMI.
80~8F	Dicadangkan untuk penggunaan OEM (kode inisialisasi OEM DXE).
90	Transfer fase ke BDS (Pemilihan Perangkat Boot) dari DXE.
91	Keluarkan acara untuk menghubungkan driver.
92	Inisialisasi Bus PCI dimulai.
93	Inisialisasi hot plug Bus PCI.
94	Enumerasi Bus PCI untuk mendeteksi berapa banyak sumber daya yang diminta.
95	Periksa sumber daya yang diminta perangkat PCI.
96	Tetapkan sumber daya perangkat PCI.
97	Perangkat Output Konsol terhubung (mis. Monitor menyala).
98	Perangkat input konsol terhubung (mis. keyboard/mouse PS2/USB diaktifkan).
99	Inisialisasi Super IO.
9A	Inisialisasi USB dimulai.
9B	Keluarkan reset selama proses inisialisasi USB.
9C	Deteksi dan instal semua perangkat USB yang terhubung saat ini.
9D	Aktifkan semua perangkat USB yang terhubung saat ini.
9E~9F	Dipesan.
A0	Inisialisasi IDE dimulai.
A1	Keluarkan reset selama proses inisialisasi IDE.
A2	Deteksi dan instal semua perangkat IDE yang terhubung saat ini.
A3	Aktifkan semua perangkat IDE yang terhubung saat ini.
A4	Inisialisasi SCSI dimulai.
A5	Keluarkan reset selama proses inisialisasi SCSI.
A6	Deteksi dan instal semua perangkat SCSI yang terhubung saat ini.
A7	Aktifkan semua perangkat SCSI yang terhubung saat ini.
A8	Verifikasi kata sandi jika diperlukan.
A9	Pengaturan BIOS dimulai.
AA	Dipesan.
AB	Tunggu perintah pengguna di Pengaturan BIOS.
AC	Dipesan.
AD	Keluarkan acara Siap Untuk Boot untuk Boot OS.
AE	Boot ke OS Legacy.
AF	Keluar dari Layanan Boot.
B0	Instalasi AP Runtime dimulai.
B1	Instalasi AP Runtime berakhir.
B2	Inisialisasi ROM Opsi Legacy.
B3	Atur ulang sistem jika diperlukan.
B4	Hot plug-in perangkat USB.
B5	Hot plug perangkat PCI.
B6	Pembersihan NVRAM.
B7	Konfigurasi ulang pengaturan NVRAM.
B8~BF	Dipesan.
C0~CF	Dipesan.

Resume S3

Kode	Deskripsi
E0	Resume S3 dimulai (dipanggil dari DXE IPL).
E1	Isi data skrip boot untuk resume S3.
E2	Menginisialisasi VGA untuk resume S3.
E3	Panggilan vektor bangun OS S3.

Pemulihan

Kode	Deskripsi
F0	Mode pemulihan akan dipicu karena deteksi volume firmware yang tidak valid.
F1	Mode pemulihan akan dipicu oleh keputusan pengguna.
F2	Pemulihan dimulai.
F3	Gambar firmware pemulihan ditemukan.
F4	Gambar firmware pemulihan dimuat.
F5~F7	Dicadangkan untuk kode kemajuan AMI di masa mendatang.

Kesalahan

Kode	Deskripsi
50~55	Terjadi kesalahan inisialisasi memori.
56	Jenis atau kecepatan CPU tidak valid.
57	CPU tidak cocok.
58	CPU gagal dalam uji mandiri atau kemungkinan kesalahan cache CPU.
59	Kode mikro CPU tidak ditemukan atau pembaruan kode mikro gagal.
5A	Kesalahan CPU internal.
5B	Reset PPI gagal.
5C~5F	Dipesan.
D0	Kesalahan inisialisasi CPU.
D1	Kesalahan inisialisasi IOH.
D2	Kesalahan inisialisasi PCH.
D3	Beberapa Protokol Arsitektur tidak tersedia.
D4	Kesalahan alokasi sumber daya PCI. Kehabisan Sumber Daya.
D5	Tidak Ada Ruang untuk inisialisasi ROM Opsi Legacy.
D6	Tidak Ada Perangkat Output Konsol yang ditemukan.
D7	Tidak Ada Perangkat Input Konsol yang ditemukan.
D8	Kata sandi tidak valid.
D9~DA	Tidak dapat memuat Opsi Boot.
DB	Pembaruan flash gagal.
DC	Protokol reset gagal.
DE~DF	Dipesan.
E8	Resume S3 gagal.
E9	S3 Resume PPI tidak ditemukan.
EA	Skrip Boot Resume S3 tidak valid.
EB	Panggilan Bangun OS S3 gagal.
EC~EF	Dipesan.
F8	Pemulihan PPI tidak valid.
<F9>	Kapsul pemulihan tidak ditemukan.
FA	Kapsul pemulihan tidak valid.
FB~FF	Dipesan.

Referensi

• Hapus M.2
• Pengaturan BIOS Seri GIGABYTE AMD 600
• Manual Pemecahan Masalah GIGABYTE
• Pengaturan BIOS Seri GIGABYTE AMD 600
• Utilitas | Layanan / Dukungan - GIGABYTE Global
• Audio GIGABYTE Realtek
• M.2 EZ-Latch PLUS
• Manual Perangkat Lunak Motherboard GIGABYTE

Unduh manual

Di sini Anda dapat mengunduh versi pdf lengkap manual, mungkin berisi instruksi keselamatan tambahan, informasi garansi, aturan FCC, dll.

Unduh GIGABYTE X670E AORUS MASTER - Manual Motherboard

Bahasa yang tersedia
