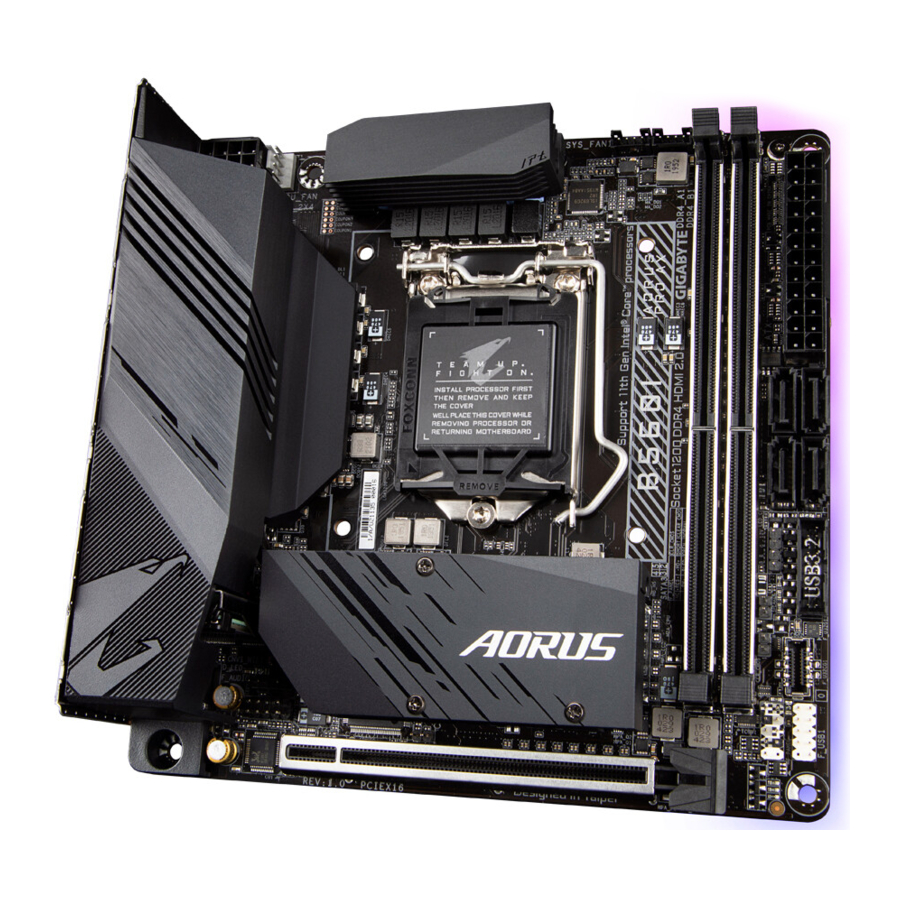

GIGABYTE B560I AORUS PRO AX - Panduan Motherboard

Isi

Mengidentifikasi Revisi Motherboard Anda

Nomor revisi pada motherboard Anda terlihat seperti ini: "REV: X.X." Misalnya, "REV: 1.0" berarti revisi motherboard adalah 1.0. Periksa revisi motherboard Anda sebelum memperbarui BIOS, driver motherboard, atau saat mencari informasi teknis.
Contoh:
Mengidentifikasi Revisi Motherboard Anda

Tata Letak Motherboard B560I AORUS PRO AX

Tata Letak Motherboard

Isi Kotak

  • Motherboard B560I AORUS PRO AX
  • Manual Pengguna
  • Disc driver motherboard
  • Satu kabel ekstensi strip LED RGB
  • Dua kabel SATA
  • Sekrup M.2/Penyangga M.2
  • Satu antena
  • Dua kabel ekstensi header kipas

* Isi kotak di atas hanya untuk referensi dan barang sebenarnya tergantung pada paket produk yang Anda dapatkan.
Isi kotak dapat berubah tanpa pemberitahuan.
(Catatan) Konektor/chip berada di bagian belakang motherboard.

Diagram Blok Motherboard B560I AORUS PRO AX

Diagram Blok Motherboard
(Catatan) Dukungan aktual dapat bervariasi menurut CPU.

Pemasangan Perangkat Keras

Tindakan Pencegahan Pemasangan

Motherboard berisi banyak sirkuit dan komponen elektronik halus yang dapat rusak akibat pelepasan muatan listrik statis (ESD). Sebelum pemasangan, baca dengan cermat buku petunjuk pengguna dan ikuti prosedur berikut:

  • Sebelum pemasangan, pastikan sasis sesuai untuk motherboard.
  • Sebelum pemasangan, jangan melepas atau merusak stiker S/N (Nomor Seri) motherboard atau stiker garansi yang disediakan oleh dealer Anda. Stiker ini diperlukan untuk validasi garansi.
  • Selalu cabut daya AC dengan mencabut kabel daya dari stopkontak sebelum memasang atau melepas motherboard atau komponen perangkat keras lainnya.
  • Saat menghubungkan komponen perangkat keras ke konektor internal pada motherboard, pastikan mereka terhubung dengan erat dan aman.
  • Saat menangani motherboard, hindari menyentuh kabel atau konektor logam apa pun.
  • Sebaiknya kenakan tali pergelangan tangan pelepasan muatan listrik statis (ESD) saat menangani elektronik komponen seperti motherboard, CPU, atau memori. Jika Anda tidak memiliki tali pergelangan tangan ESD, jaga agar tangan Anda tetap kering dan pertama-tama sentuh benda logam untuk menghilangkan listrik statis.
  • Sebelum memasang motherboard, letakkan di atas alas antistatis atau di dalam wadah pelindung elektrostatik.
  • Sebelum menghubungkan atau mencabut kabel catu daya dari motherboard, pastikan catu daya telah dimatikan.
  • Sebelum menghidupkan daya, pastikan tegangan catu daya telah diatur sesuai dengan standar tegangan lokal.
  • Sebelum menggunakan produk, harap verifikasi bahwa semua kabel dan konektor daya perangkat keras Anda komponen terhubung.
  • Untuk mencegah kerusakan pada motherboard, jangan biarkan sekrup bersentuhan dengan sirkuit motherboard atau komponennya.
  • Pastikan tidak ada sisa sekrup atau komponen logam yang diletakkan di motherboard atau di dalam casing komputer.
  • Jangan letakkan sistem komputer di permukaan yang tidak rata.
  • Jangan letakkan sistem komputer di lingkungan yang bersuhu tinggi atau basah.
  • Menghidupkan daya komputer selama proses pemasangan dapat menyebabkan kerusakan pada sistem komponen serta membahayakan fisik pengguna.
  • Jika Anda tidak yakin tentang langkah-langkah pemasangan apa pun atau memiliki masalah terkait dengan penggunaan produk, silakan berkonsultasi dengan teknisi komputer bersertifikat.
  • Jika Anda menggunakan adaptor, kabel daya ekstensi, atau strip daya, pastikan untuk berkonsultasi dengan pemasangannya dan/atau petunjuk pembumian.

Spesifikasi Produk

CPU
  • Paket LGA1200:
    • Prosesor Intel® Core™ i9 Generasi ke-11/Prosesor Intel® Core™ i7/ Prosesor Intel® Core™ i5
    • Prosesor Intel® Core™ i9 Generasi ke-10/Prosesor Intel® Core™ i7/Prosesor Intel® Core™ i5/Prosesor Intel® Core™ i3/Prosesor Intel® Pentium®/ Prosesor Intel® Celeron®*
      * Terbatas pada prosesor dengan 4 MB Intel® Smart Cache, keluarga Intel® Celeron® G5xx5.
(Kunjungi situs web GIGABYTE untuk daftar dukungan CPU terbaru.)
  • Cache L3 bervariasi menurut CPU
Chipset
  • Chipset Intel® B560 Express
Memori
  • Prosesor Intel® Core™ i9/i7/i5 Generasi ke-11:
    • Dukungan untuk modul memori DDR4 3200/3000/2933/2666/2400/2133 MHz
  • Prosesor Intel® Core™ i9/i7 Generasi ke-10:
    • Dukungan untuk modul memori DDR4 2933/2666/2400/2133 MHz
  • Prosesor Intel® Core™ i5/i3/Pentium® /Celeron® Generasi ke-10:
    • Dukungan untuk modul memori DDR4 2666/2400/2133 MHz
  • 2 x soket DDR4 DIMM yang mendukung hingga 64 GB (kapasitas DIMM tunggal 32 GB) memori sistem
  • Arsitektur memori saluran ganda
  • Dukungan untuk modul memori ECC Un-buffered DIMM 1Rx8/2Rx8 (beroperasi dalam mode non-ECC)
  • Dukungan untuk modul memori non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
  • Dukungan untuk modul memori Extreme Memory Profile (XMP)
    (Kunjungi situs web GIGABYTE untuk kecepatan memori dan modul memori yang didukung terbaru.)
Grafis Onboard
  • Prosesor Grafis Terintegrasi - Dukungan Intel® HD Graphics:
    • 1 x port HDMI, mendukung resolusi maksimum 4096x2160@60 Hz
      * Dukungan untuk versi HDMI 2.0 dan HDCP 2.3.
    • 1 x DisplayPort, mendukung resolusi maksimum 4096x2304@60 Hz
      * Dukungan untuk versi DisplayPort 1.2 dan HDCP 2.3
(Spesifikasi grafis dapat bervariasi tergantung pada dukungan CPU.)
Audio
  • Realtek® Audio CODEC
  • Audio Definisi Tinggi
  • 2/4/5.1/7.1-channel
    * Untuk mengonfigurasi audio 7.1-channel, Anda perlu membuka perangkat lunak audio dan memilih Pengaturan lanjutan perangkat > Perangkat Pemutaran untuk mengubah pengaturan default terlebih dahulu.
LAN
  • Chip Intel® 2.5GbE LAN (2.5 Gbit/1 Gbit/100 Mbit)
Modul Komunikasi Nirkabel
  • Intel® Wi-Fi 6 AX200
    • WIFI a, b, g, n, ac, ax, mendukung Dual-Band 2.4/5 GHz
    • BLUETOOTH 5.1
    • Dukungan untuk standar nirkabel 11ax 160MHz dan kecepatan data hingga 2.4 Gbps
      * Kecepatan data aktual dapat bervariasi tergantung pada lingkungan dan peralatan.
Slot Ekspansi
  • 1 x slot PCI Express x16, berjalan pada x16
    (Slot PCI Express x16 sesuai dengan standar PCI Express 4.0.)(Catatan)
Antarmuka Penyimpanan
  • CPU:
    • 1 1 x konektor M.2 (Soket 3, kunci M, dukungan SSD tipe 2260/2280 PCIe 4.0 x4/x2) (M2A_CPU)(Catatan)
  • Chipset:
    • 1 x konektor M.2 di bagian belakang motherboard (Soket 3, kunci M, dukungan SSD SATA dan PCIe x4/x2 tipe 2260/2280) (M2P_SB)
  • 4 x konektor SATA 6Gb/s
  • Intel® Optane™ Memory Ready
USB
  • Chipset:
    • 2 x port USB Type-C ®, dengan dukungan USB 3.2 Gen 1 (1 port di panel belakang, 1 port tersedia melalui header USB internal)
    • 1 x port USB 3.2 Gen 2 Type-A (merah) di panel belakang
    • 2 x port USB 3.2 Gen 1 tersedia melalui header USB internal
    • 4 x port USB 2.0/1.1 (2 port di panel belakang, 2 port tersedia melalui header USB internal)
  • Chipset+1 Hub USB 3.2 Gen 1:
    • 4 x port USB 3.2 Gen 1 di panel belakang
Konektor Internal
  • 1 x konektor daya utama ATX 24-pin
  • 1 x konektor daya ATX 12V 8-pin
  • 1 x header kipas CPU
  • 2 x header kipas sistem
  • 1 x header strip LED yang dapat dialamatkan
  • 1 x header strip LED RGB
  • 4 x konektor SATA 6Gb/s
  • 2 x konektor M.2 Soket 3
  • 1 x header panel depan
  • 1 x header audio panel depan
  • 1 x header speaker
  • 1 x header USB Type-C®, dengan dukungan USB 3.2 Gen 1
  • 1 x header USB 3.2 Gen 1
  • 1 x header USB 2.0/1.1
  • 1 x jumper Clear CMOS
  • 1 x header intrusi sasis
Konektor Panel Belakang
  • 1 x DisplayPort
  • 1 x port HDMI
  • 1 x port USB Type-C®, dengan dukungan USB 3.2 Gen 1
  • 1 x port USB 3.2 Gen 2 Type-A (merah)
  • 4 x port USB 3.2 Gen 1
  • 2 x port USB 2.0/1.1
  • 1 x tombol Q-Flash Plus
  • 1 x port RJ-45
  • 2 x konektor antena SMA (2T2R)
  • 3 x jack audio
Pengontrol I/O
  • Chip Pengontrol I/O iTE ®
Monitor Perangkat Keras
  • Deteksi voltase
  • Deteksi suhu
  • Deteksi kecepatan kipas
  • Peringatan gagal kipas
  • Kontrol kecepatan kipas
    * Apakah fungsi kontrol kecepatan kipas didukung akan tergantung pada pendingin yang Anda pasang.
BIOS
  • 1 x flash 256 Mbit
  • Penggunaan BIOS AMI UEFI berlisensi
  • PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Fitur Unik
  • Dukungan untuk APP Center
    * Aplikasi yang tersedia di APP Center dapat bervariasi menurut model motherboard. Fungsi yang didukung dari setiap aplikasi juga dapat bervariasi tergantung pada spesifikasi motherboard.
    • @BIOS
    • EasyTune
    • Fast Boot
    • Game Boost
    • ON/OFF Charge
    • RGB Fusion
    • Smart Backup
    • System Information Viewer
  • Dukungan untuk Q-Flash Plus
  • Dukungan untuk Q-Flash
  • Dukungan untuk Xpress Install
Perangkat Lunak Bundel
  • Norton® Internet Security (versi OEM)
  • cFosSpeed
Sistem Operasi
  • Dukungan untuk Windows 10 64-bit
Faktor Bentuk
  • Faktor Bentuk Mini-ITX; 17.0cm x 17.0cm

(Catatan) Hanya Didukung oleh prosesor Generasi ke-11.
* GIGABYTE berhak untuk membuat perubahan apa pun pada spesifikasi produk dan informasi terkait produk tanpa pemberitahuan sebelumnya.

Silakan kunjungi situs web GIGABYTE untuk daftar dukungan CPU, modul memori, SSD, dan perangkat M.2.

Silakan kunjungi halaman Support\Utility List (Daftar Dukungan\Utilitas) di situs web GIGABYTE untuk mengunduh aplikasi versi terbaru.

Memasang CPU

perhatian Baca panduan berikut sebelum Anda mulai memasang CPU:

  • Pastikan motherboard mendukung CPU. (Kunjungi situs web GIGABYTE untuk daftar dukungan CPU terbaru.)
  • Selalu matikan komputer dan cabut kabel daya dari stopkontak sebelum memasang CPU untuk mencegah kerusakan perangkat keras.
  • Temukan pin satu CPU. CPU tidak dapat dimasukkan jika orientasinya salah. (Atau Anda dapat menemukan takik di kedua sisi CPU dan kunci penyelarasan pada soket CPU.)
  • Oleskan lapisan minyak termal yang rata dan tipis pada permukaan CPU.
  • Jangan hidupkan komputer jika pendingin CPU tidak dipasang, jika tidak, panas berlebih dan kerusakan CPU dapat terjadi.
  • Atur frekuensi host CPU sesuai dengan spesifikasi CPU. Tidak disarankan frekuensi bus sistem diatur melebihi spesifikasi perangkat keras karena tidak memenuhi persyaratan standar untuk periferal. Jika Anda ingin mengatur frekuensi melebihi spesifikasi standar, lakukan sesuai dengan spesifikasi perangkat keras Anda termasuk CPU, kartu grafis, memori, hard drive, dll.

Memasang CPU
Temukan kunci penyelarasan pada soket CPU motherboard dan takik pada CPU.
Memasang CPU

perhatian Jangan lepaskan penutup soket CPU sebelum memasukkan CPU. Penutup dapat lepas dari pelat beban secara otomatis selama proses memasang kembali tuas setelah Anda memasukkan CPU.

Memasang Memori

perhatian Baca panduan berikut sebelum Anda mulai memasang memori:

  • Pastikan motherboard mendukung memori tersebut. Disarankan untuk menggunakan memori dengan kapasitas, merek, kecepatan, dan chip yang sama. (Buka situs web GIGABYTE untuk kecepatan memori dan modul memori terbaru yang didukung.)
  • Selalu matikan komputer dan cabut kabel daya dari stopkontak sebelum memasang memori untuk mencegah kerusakan perangkat keras.
  • Modul memori memiliki desain yang mudah dipasang. Modul memori hanya dapat dipasang dalam satu arah. Jika Anda tidak dapat memasukkan memori, ubah arahnya.

Konfigurasi Memori Dual Channel
Motherboard ini menyediakan dua soket memori dan mendukung Teknologi Dual Channel. Setelah memori dipasang, BIOS akan secara otomatis mendeteksi spesifikasi dan kapasitas memori. Mengaktifkan mode memori Dual Channel akan menggandakan bandwidth memori asli.
Dua soket memori dibagi menjadi dua channel dan setiap channel memiliki satu soket memori sebagai berikut:

  • Channel A: DDR4_A1
  • Channel B: DDR4_B1

Silakan kunjungi situs web GIGABYTE untuk detail tentang pemasangan perangkat keras.

Karena batasan CPU, baca panduan berikut sebelum memasang memori dalam mode Dual Channel.

  1. Mode Dual Channel tidak dapat diaktifkan jika hanya satu modul memori yang dipasang.
  2. Saat mengaktifkan mode Dual Channel dengan dua modul memori, disarankan untuk menggunakan memori dengan kapasitas, merek, kecepatan, dan chip yang sama.

Memasang Kartu Ekspansi

perhatian Baca panduan berikut sebelum Anda mulai memasang kartu ekspansi:

  • Pastikan motherboard mendukung kartu ekspansi. Baca dengan cermat manual yang disertakan dengan kartu ekspansi Anda.
  • Selalu matikan komputer dan cabut kabel daya dari stopkontak sebelum memasang kartu ekspansi untuk mencegah kerusakan perangkat keras.

Konektor Panel Belakang

Ikhtisar Konektor Panel Belakang

  1. Port USB 3.2 Gen 2 Type-A (Merah)
    Port USB 3.2 Gen 2 mendukung spesifikasi USB 3.2 Gen 2 dan kompatibel dengan spesifikasi USB 3.2 Gen 1 dan USB 2.0. Gunakan port ini untuk perangkat USB.
  2. Port USB Type-C®
    Port USB yang dapat dibalik mendukung spesifikasi USB 3.2 Gen 1 dan kompatibel dengan spesifikasi USB 2.0. Gunakan port ini untuk perangkat USB.
  3. Port USB 2.0/1.1 (Port Q-Flash Plus)
    Port USB mendukung spesifikasi USB 2.0/1.1. Gunakan port ini untuk perangkat USB. Sebelum menggunakan Q-Flash Plus (Catatan), pastikan untuk memasukkan flash drive USB ke port ini terlebih dahulu.
  4. Port USB 2.0/1.1
    Port USB mendukung spesifikasi USB 2.0/1.1. Gunakan port ini untuk perangkat USB.
  5. Port USB 3.2 Gen 1
    Port USB 3.2 Gen 1 mendukung spesifikasi USB 3.2 Gen 1 dan kompatibel dengan spesifikasi USB 2.0. Gunakan port ini untuk perangkat USB.
  6. DisplayPort
    DisplayPort memberikan pencitraan dan audio digital berkualitas tinggi, mendukung transmisi audio dua arah. DisplayPort dapat mendukung mekanisme perlindungan konten HDCP 2.3. Anda dapat menggunakan port ini untuk menghubungkan monitor yang didukung DisplayPort. Catatan: Teknologi DisplayPort dapat mendukung resolusi maksimum 4096x2304@60 Hz tetapi resolusi aktual yang didukung bergantung pada monitor yang digunakan.
  7. Port HDMI

    Port HDMI mendukung format HDCP 2.3 dan Dolby TrueHD dan DTS HD Master Audio. Ia juga mendukung output audio LPCM 7.1 channel hingga 192KHz/16bit. Anda dapat menggunakan port ini untuk menghubungkan monitor yang didukung HDMI Anda. Resolusi maksimum yang didukung adalah 4096x2160@60 Hz, tetapi resolusi aktual yang didukung bergantung pada monitor yang digunakan.
    informasi Setelah memasang perangkat HDMI/DisplayPort, pastikan untuk mengatur perangkat pemutaran suara default ke HDMI/DisplayPort. (Nama item mungkin berbeda tergantung pada sistem operasi Anda.)
    (Catatan) Untuk mengaktifkan fungsi Q-Flash Plus, silakan kunjungi halaman web "Fitur Unik" di situs web GIGABYTE.
  8. Tombol Q-Flash Plus(Catatan)
    Q-Flash Plus memungkinkan Anda memperbarui BIOS saat sistem Anda mati (keadaan mati S5). Simpan BIOS terbaru pada USB thumb drive dan colokkan ke port Q-Flash Plus, lalu Anda sekarang dapat mem-flash BIOS secara otomatis hanya dengan menekan tombol Q-Flash Plus. QFLED akan berkedip saat kegiatan pencocokan dan flashing BIOS dimulai dan akan berhenti berkedip saat flashing BIOS utama selesai.
  9. Port LAN RJ-45
    Port Gigabit Ethernet LAN menyediakan koneksi Internet dengan kecepatan data hingga 2,5 Gbps. Berikut ini menjelaskan keadaan LED port LAN.

    LED Koneksi/Kecepatan:
    Keadaan Deskripsi
    Hijau Kecepatan data 2,5 Gbps
    Oranye Kecepatan data 1 Gbps
    Mati Kecepatan data 100 Mbps
    LED Aktivitas:
    Keadaan Deskripsi
    Berkedip Transmisi atau penerimaan data sedang terjadi
    Menyala Tidak ada transmisi atau penerimaan data yang terjadi
  10. Konektor Antena SMA (2T2R)
    Gunakan konektor ini untuk menghubungkan antena.
    informasi Kencangkan antena ke konektor antena dan kemudian arahkan antena dengan benar untuk penerimaan sinyal yang lebih baik.
  11. Line In/Speaker Belakang Out
    Jack line in. Gunakan jack audio ini untuk perangkat line in seperti drive optik, walkman, dll.
  12. Line Out/Speaker Depan Out
    Jack line out. Jack ini mendukung fungsi penguat audio. Untuk kualitas suara yang lebih baik, disarankan agar Anda menghubungkan headphone/speaker Anda ke jack ini (efek aktual dapat bervariasi berdasarkan perangkat yang digunakan).
  13. Mic In/Speaker Tengah/Subwoofer Out
    Jack Mic in.

Konfigurasi Jack Audio:

Jack Headphone/ 2-channel 4-channel 5.1-channel 7.1-channel
  1. Line In/Speaker Belakang Out
 ✓ ✓ ✓
  1. Line Out/Speaker Depan Out
 ✓ ✓ ✓ ✓
  1. Mic In/Speaker Tengah/Subwoofer Out
 ✓ ✓
Line Out Panel Depan/Speaker Samping Out ✓

informasi

  • Anda dapat mengubah fungsi jack audio menggunakan perangkat lunak audio.
  • Untuk mengonfigurasi audio 7.1-channel, Anda perlu membuka perangkat lunak audio dan memilih Pengaturan lanjutan perangkat > Perangkat Pemutaran untuk mengubah pengaturan default terlebih dahulu.

perhatian

  • Saat melepas kabel yang terhubung ke konektor panel belakang, pertama-tama lepaskan kabel dari perangkat Anda lalu lepaskan dari motherboard.
  • Saat melepas kabel, tarik lurus keluar dari konektor. Jangan menggoyangkannya dari sisi ke sisi untuk mencegah korsleting listrik di dalam konektor kabel.

(Catatan) Untuk mengaktifkan fungsi Q-Flash Plus, silakan kunjungi halaman web "Fitur Unik" di situs web GIGABYTE.
Silakan kunjungi situs web GIGABYTE untuk detail tentang mengonfigurasi perangkat lunak audio.

Konektor Internal

Ikhtisar Konektor Internal

  1. ATX_12V_2X4
  2. ATX
  3. CPU_FAN
  4. SYS_FAN1/2
  5. D_LED
  6. LED_C
  7. SATA3 2/3/4/5
  8. M2A_CPU/M2P_SB(Catatan)
  9. F_AUDIO
  10. F_PANEL
  11. SPEAKER
  12. F_U32G1
  13. F_U32CG1
  14. F_USB1
  15. CI
  16. CLR_CMOS
  17. BAT

(Catatan) Konektor M2P_SB berada di bagian belakang motherboard.
perhatian Baca panduan berikut sebelum menghubungkan perangkat eksternal:

  • Pertama, pastikan perangkat Anda sesuai dengan konektor yang ingin Anda sambungkan.
  • Sebelum memasang perangkat, pastikan untuk mematikan perangkat dan komputer Anda. Cabut kabel daya dari stopkontak untuk mencegah kerusakan pada perangkat.
  • Setelah memasang perangkat dan sebelum menyalakan komputer, pastikan kabel perangkat telah terpasang dengan aman ke konektor di motherboard.

ATX_12V_2X4/ATX (Konektor Daya 2x4 12V dan Konektor Daya Utama 2x12)

Dengan menggunakan konektor daya, catu daya dapat memasok daya yang cukup stabil ke semua komponen di motherboard. Sebelum menghubungkan konektor daya, pertama pastikan catu daya dimatikan dan semua perangkat terpasang dengan benar. Konektor daya memiliki desain yang mudah dipasang. Hubungkan kabel catu daya ke konektor daya dengan orientasi yang benar.
Konektor daya 12V terutama memasok daya ke CPU. Jika konektor daya 12V tidak terhubung, komputer tidak akan menyala.
informasi Untuk memenuhi persyaratan ekspansi, disarankan untuk menggunakan catu daya yang dapat menahan konsumsi daya tinggi (500W atau lebih besar). Jika catu daya digunakan yang tidak menyediakan daya yang diperlukan, hasilnya dapat menyebabkan sistem tidak stabil atau tidak dapat di-boot.

ATX_12V_2X4

No. Pin Definisi
1 GND (Hanya untuk 12V 2x4-pin)
2 GND (Hanya untuk 12V 2x4-pin)
3 GND
4 GND
5 +12V (Hanya untuk 12V 2x4-pin)
6 +12V (Hanya untuk 12V 2x4-pin)
7 +12V
8 +12V

ATX

No. Pin Definisi
1 3.3V
2 3.3V
3 GND
4 +5V
5 GND
6 +5V
7 GND
8 Power Good
9 5VSB (stand by +5V)
10 +12V
11 +12V (Hanya untuk ATX 2x12-pin)
12 3.3V (Hanya untuk ATX 2x12-pin)
13 3.3V
14 -12V
15 GND
16 PS_ON (soft On/Off)
17 GND
18 GND
19 GND
20 NC
21 +5V
22 +5V
23 +5V (Hanya untuk ATX 2x12-pin)
24 GND (Hanya untuk ATX 2x12-pin)

CPU_FAN/SYS_FAN1/2 (Header Kipas)

Semua header kipas pada motherboard ini adalah 4-pin. Sebagian besar header kipas memiliki desain penyisipan yang mudah dipasang. Saat menghubungkan kabel kipas, pastikan untuk menghubungkannya dengan orientasi yang benar (kabel konektor hitam adalah kabel ground). Fungsi kontrol kecepatan memerlukan penggunaan kipas dengan desain kontrol kecepatan kipas. Untuk pembuangan panas yang optimal, disarankan agar kipas sistem dipasang di dalam casing.

No. Pin Definisi
1 GND
2 Kontrol Kecepatan Tegangan
3 Sense
4 Kontrol Kecepatan PWM

Konektor CPU_FAN SYS_FAN1/2
Arus Maksimum 2A 2A
Daya Maksimum 24W 24W

perhatian

  • Pastikan untuk menghubungkan kabel kipas ke header kipas untuk mencegah CPU dan sistem Anda dari panas berlebih. Panas berlebih dapat mengakibatkan kerusakan pada CPU atau sistem dapat hang.
  • Header kipas ini bukan blok jumper konfigurasi. Jangan letakkan tutup jumper pada header.

D_LED (Header Strip LED yang Dapat Dialamatkan)

Header dapat digunakan untuk menghubungkan strip LED yang dapat dialamatkan 5050 standar, dengan peringkat daya maksimum 5A (5V) dan jumlah maksimum 1000 LED.

No. Pin Definisi
1 V (5V)
2 Data
3 Tidak Ada Pin
4 GND

Hubungkan strip LED yang dapat dialamatkan ke header. Pin daya (ditandai dengan segitiga pada steker) dari strip LED harus terhubung ke Pin 1 dari header strip LED yang dapat dialamatkan. Sambungan yang salah dapat menyebabkan kerusakan pada strip LED.

LED_C (Header Strip LED RGB)

Header dapat digunakan untuk menghubungkan strip LED RGB 5050 standar (12V/G/R/B), dengan peringkat daya maksimum 2A (12V) dan panjang maksimum 2m.

No. Pin Definisi
1 12V
2 G
3 R
4 B

Hubungkan salah satu ujung kabel ekstensi strip LED RGB ke header dan ujung lainnya ke strip LED RGB Anda. Kabel hitam (ditandai dengan segitiga pada steker) dari kabel ekstensi harus terhubung ke Pin 1 (12V) dari header ini. Pin 12V (ditandai dengan panah) di ujung kabel ekstensi lainnya harus sejajar dengan 12V dari strip LED. Berhati-hatilah dengan orientasi sambungan strip LED; sambungan yang salah dapat menyebabkan kerusakan pada strip LED.
informasi Untuk cara menghidupkan/mematikan lampu strip LED, silakan kunjungi halaman web "Fitur Unik" dari situs web GIGABYTE.
perhatian Sebelum memasang perangkat, pastikan untuk mematikan perangkat dan komputer Anda. Cabut kabel daya dari stopkontak untuk mencegah kerusakan pada perangkat.

SATA3 2/3/4/5 (Konektor SATA 6Gb/s)

Konektor SATA sesuai dengan standar SATA 6Gb/s dan kompatibel dengan standar SATA 3Gb/s dan SATA 1.5Gb/s. Setiap konektor SATA mendukung satu perangkat SATA.

No. Pin Definisi
1 GND
2 TXP
3 TXN
4 GND
5 RXN
6 RXP
7 GND

informasi Untuk mengaktifkan hot-plugging untuk port SATA, lihat "Pengaturan BIOS," "Pengaturan\Port IO\Konfigurasi SATA dan RST," untuk informasi lebih lanjut.

M2A_CPU(Catatan 1)/M2P_SB(Catatan 2) (Konektor Soket 3 M.2)

Konektor M.2 mendukung SSD SATA M.2 atau SSD PCIe M.2.

Ikuti langkah-langkah di bawah ini untuk memasang SSD M.2 dengan benar di konektor M.2.

Langkah 1:
Temukan konektor M.2 tempat Anda akan memasang SSD M.2, gunakan obeng untuk membuka sekrup pada heatsink dan kemudian lepaskan heatsink (Hanya konektor M2A_CPU yang memiliki heatsink). Lepaskan film pelindung dari bantalan termal pada konektor M.2.

Langkah 2:
Temukan lubang pemasangan yang tepat berdasarkan panjang drive SSD M.2 Anda. Jika perlu, pindahkan standoff ke lubang pemasangan yang diinginkan. Masukkan SSD M.2 ke konektor M.2 pada suatu sudut.

Langkah 3:
Tekan SSD M.2 ke bawah dan kemudian gunakan sekrup yang disertakan untuk mengamankannya di konektor. Ganti heatsink dan kencangkan ke lubang asli. Lepaskan film pelindung dari bagian bawah heatsink sebelum mengganti heatsink.

(Catatan 1) Didukung oleh prosesor Generasi ke-11 saja.
(Catatan 2) Konektor M2P_SB berada di bagian belakang motherboard.

F_AUDIO (Header Audio Panel Depan)

Header audio panel depan mendukung audio Definisi Tinggi (HD). Anda dapat menghubungkan modul audio panel depan sasis Anda ke header ini. Pastikan penugasan kabel pada konektor modul sesuai dengan penugasan pin pada header motherboard. Koneksi yang salah antara konektor modul dan header motherboard akan menyebabkan perangkat tidak dapat berfungsi atau bahkan merusaknya.

No. Pin Definisi
1 MIC2_L
2 GND
3 MIC2_R
4 NC
5 LINE2_R
6 Sense
7 FAUDIO_JD
8 Tanpa Pin
9 LINE2_L
10 Sense

informasi Beberapa sasis menyediakan modul audio panel depan yang memiliki konektor terpisah pada setiap kabel, bukan colokan tunggal. Untuk informasi tentang menghubungkan modul audio panel depan yang memiliki penugasan kabel berbeda, harap hubungi produsen sasis.

F_PANEL (Header Panel Depan)

Hubungkan sakelar daya, sakelar reset, dan indikator status sistem pada sasis ke header ini sesuai dengan penugasan pin di bawah ini. Perhatikan pin positif dan negatif sebelum menghubungkan kabel.
Header Panel Depan - Penugasan pin

  • PLED (LED Daya):
    Status Sistem LED
    S0 Menyala
    S3/S4/S5 Mati

Menghubungkan ke indikator status daya pada panel depan sasis. LED menyala saat sistem beroperasi. LED mati saat sistem dalam keadaan tidur S3/S4 atau dimatikan (S5).

  • PW (Sakelar Daya):
    Menghubungkan ke sakelar daya pada panel depan sasis. Anda dapat mengonfigurasi cara mematikan sistem Anda menggunakan sakelar daya (lihat "Pengaturan BIOS," "Pengaturan\Daya Platform," untuk informasi lebih lanjut).
  • HD (LED Aktivitas Hard Drive):
    Menghubungkan ke LED aktivitas hard drive pada panel depan sasis. LED menyala saat hard drive sedang membaca atau menulis data.
  • RES (Sakelar Reset):
    Menghubungkan ke sakelar reset pada panel depan sasis. Tekan sakelar reset untuk memulai ulang komputer jika komputer membeku dan gagal melakukan mulai ulang normal.
  • NC: Tidak ada koneksi.
    informasi Desain panel depan dapat berbeda menurut sasis. Modul panel depan terutama terdiri dari sakelar daya, sakelar reset, LED daya, LED aktivitas hard drive, dan lain-lain. Saat menghubungkan modul panel depan sasis Anda ke header ini, pastikan penugasan kabel dan penugasan pin cocok dengan benar.

SPEAKER (Header Speaker)

Sistem melaporkan status startup sistem dengan mengeluarkan kode bunyi. Satu bunyi pendek akan terdengar jika tidak ada masalah yang terdeteksi saat startup sistem. Header ini juga dapat menyediakan output audio di sistem operasi.

No. Pin Definisi
1 SPK+
2 SPK-

F_U32G1 (USB 3.2 Gen 1 Header)

Header ini sesuai dengan spesifikasi USB 3.2 Gen 1 dan USB 2.0 dan dapat menyediakan dua port USB. Untuk membeli panel depan 3,5" opsional yang menyediakan dua port USB 3.2 Gen 1, hubungi dealer setempat.

No. Pin Definisi
1 VBUS
2 SSRX1-
3 SSRX1+
4 GND
5 SSTX1-
6 SSTX1+
7 GND
8 D1-
9 D1+
10 NC
11 D2+
12 D2-
13 GND
14 SSTX2+
15 SSTX2-
16 GND
17 SSRX2+
18 SSRX2-
19 VBUS
20 Tanpa Pin

F_U32CG1 (Header USB Type-C® dengan Dukungan USB 3.2 Gen 1)

Header ini sesuai dengan spesifikasi USB 3.2 Gen 1 dan dapat menyediakan satu port USB.

No. Pin Definisi
1 VBUS
2 TX1+
3 TX1-
4 GND
5 RX1+
6 RX1-
7 VBUS
8 CC1
9 SBU1
10 SBU2
11 VBUS
12 TX2+
13 TX2-
14 GND
15 RX2+
16 RX2-
17 GND
18 D-
19 D+
20 CC2

F_USB1 (USB 2.0/1.1 Header)

Header ini sesuai dengan spesifikasi USB 2.0/1.1. Setiap header USB dapat menyediakan dua port USB melalui braket USB opsional. Untuk membeli braket USB opsional, hubungi dealer setempat.

No. Pin Definisi
1 Daya (5V)
2 Daya (5V)
3 USB DX-
4 USB DY-
5 USB DX+
6 USB DY+
7 GND
8 GND
9 Tanpa Pin
10 NC

perhatian

  • Jangan tancapkan kabel braket IEEE 1394 (2x5-pin) ke header USB 2.0/1.1.
  • Sebelum memasang braket USB, pastikan untuk mematikan komputer Anda dan mencabut kabel daya dari stopkontak untuk mencegah kerusakan pada braket USB.

CI (Header Intrusi Sasis)

Motherboard ini menyediakan fitur deteksi sasis yang mendeteksi apakah penutup sasis telah dilepas. Fungsi ini memerlukan sasis dengan desain deteksi intrusi sasis.

No. Pin Definisi
1 Sinyal
2 GND

CLR_CMOS (Jumper Clear CMOS)

Gunakan jumper ini untuk menghapus konfigurasi BIOS dan mengatur ulang nilai CMOS ke default pabrik. Untuk menghapus nilai CMOS, gunakan benda logam seperti obeng untuk menyentuh kedua pin selama beberapa detik.
Terbuka: Normal

Pendek: Hapus Nilai CMOS

perhatian

  • Selalu matikan komputer Anda dan cabut kabel daya dari stopkontak sebelum menghapus nilai CMOS.
  • Setelah sistem dimulai ulang, buka Pengaturan BIOS untuk memuat default pabrik (pilih Load Optimized Defaults (Muat Default yang Dioptimalkan)) atau konfigurasikan pengaturan BIOS secara manual (lihat "Pengaturan BIOS," untuk konfigurasi BIOS).

BAT (Baterai)

Baterai menyediakan daya untuk menyimpan nilai-nilai (seperti konfigurasi BIOS, informasi tanggal, dan waktu) di CMOS ketika komputer dimatikan. Ganti baterai saat voltase baterai turun ke level rendah, atau nilai CMOS mungkin tidak akurat atau mungkin hilang.
baterai

No. Pin Definisi
1 (+) Daya RTC
2 (-) GND

Anda dapat menghapus nilai CMOS dengan melepas baterai:

  1. Matikan komputer Anda dan cabut kabel daya.
  2. Cabut kabel baterai dari header kabel baterai dan tunggu selama satu menit.
  3. Pasang kabel baterai.
  4. Colokkan kabel daya dan mulai ulang komputer Anda.

perhatian

  • Selalu matikan komputer Anda dan cabut kabel daya sebelum mengganti baterai.
  • Ganti baterai dengan yang setara. Kerusakan pada perangkat Anda dapat terjadi jika baterai diganti dengan model yang salah.
  • Hubungi tempat pembelian atau dealer setempat jika Anda tidak dapat mengganti baterai sendiri atau tidak yakin tentang model baterai.
  • Baterai bekas harus ditangani sesuai dengan peraturan lingkungan setempat.

Pengaturan BIOS

BIOS (Basic Input and Output System) merekam parameter perangkat keras sistem di CMOS pada motherboard. Fungsi utamanya mencakup melakukan Power-On Self-Test (POST) selama penyalaan sistem, menyimpan parameter sistem dan memuat sistem operasi, dll. BIOS menyertakan program Pengaturan BIOS yang memungkinkan pengguna untuk memodifikasi pengaturan konfigurasi sistem dasar atau untuk mengaktifkan fitur sistem tertentu.
Ketika daya dimatikan, baterai pada motherboard memasok daya yang diperlukan ke CMOS untuk menyimpan nilai konfigurasi di CMOS.
Untuk mengakses program Pengaturan BIOS, tekan tombol <Delete> selama POST saat daya dihidupkan.
Untuk meningkatkan BIOS, gunakan utilitas GIGABYTE Q-Flash atau @BIOS.

  • Q-Flash memungkinkan pengguna untuk dengan cepat dan mudah meningkatkan atau mencadangkan BIOS tanpa memasuki sistem operasi.
  • @BIOS adalah utilitas berbasis Windows yang mencari dan mengunduh versi terbaru BIOS dari Internet dan memperbarui BIOS.

perhatian

  • Karena flashing BIOS berpotensi berisiko, jika Anda tidak menemukan masalah saat menggunakan versi BIOS saat ini, disarankan agar Anda tidak melakukan flashing BIOS. Untuk melakukan flashing BIOS, lakukan dengan hati-hati. Flashing BIOS yang tidak memadai dapat menyebabkan kerusakan sistem.
  • Disarankan agar Anda tidak mengubah pengaturan default (kecuali jika Anda perlu melakukannya) untuk mencegah ketidakstabilan sistem atau hasil tak terduga lainnya. Mengubah pengaturan secara tidak memadai dapat mengakibatkan sistem gagal melakukan booting. Jika ini terjadi, coba hapus nilai CMOS dan atur ulang board ke nilai default. (Lihat bagian "Muat Default yang Dioptimalkan" di bab ini atau pengantar jumper baterai/hapus CMOS untuk cara menghapus nilai CMOS.)

Layar Startup

Layar Logo startup berikut akan muncul saat komputer melakukan booting.

Ada dua mode BIOS yang berbeda sebagai berikut dan Anda dapat menggunakan tombol <F2> untuk beralih di antara kedua mode tersebut. Mode Mudah memungkinkan pengguna untuk dengan cepat melihat informasi sistem mereka saat ini atau untuk membuat penyesuaian untuk kinerja optimal. Dalam Mode Mudah, Anda dapat menggunakan mouse untuk berpindah melalui item konfigurasi. Mode Lanjutan menyediakan pengaturan BIOS terperinci. Anda dapat menekan tombol panah pada keyboard Anda untuk berpindah di antara item dan tekan <Enter> untuk menerima atau masuk ke sub-menu. Atau Anda dapat menggunakan mouse untuk memilih item yang Anda inginkan.
informasi

  • Saat sistem tidak stabil seperti biasa, pilih item Muat Default yang Dioptimalkan untuk mengatur sistem Anda ke defaultnya.
  • Menu Pengaturan BIOS yang dijelaskan dalam bab ini hanya untuk referensi dan mungkin berbeda menurut versi BIOS.

Menu Utama

Ikhtisar menu utama

Tombol Fungsi Mode Lanjutan

<←><→> Pindahkan bilah pilihan untuk memilih menu pengaturan
<↑><↓> Pindahkan bilah pilihan untuk memilih item konfigurasi pada menu
<Enter>/Klik Ganda Jalankan perintah atau masuk ke menu
<+>/<Page Up> Tingkatkan nilai numerik atau buat perubahan
<->/<Page Down> Kurangi nilai numerik atau buat perubahan
<F1> Tampilkan deskripsi tombol fungsi
<F2> Beralih ke Mode Mudah
<F3> Simpan pengaturan BIOS saat ini ke profil
<F4> Muat pengaturan BIOS dari profil yang dibuat sebelumnya
<F5> Pulihkan pengaturan BIOS sebelumnya untuk submenu saat ini
<F6> Tampilkan layar Smart Fan 6
<F7> Muat pengaturan default BIOS yang Dioptimalkan untuk submenu saat ini
<F8> Akses utilitas Q-Flash
<F10> Simpan semua perubahan dan keluar dari program Pengaturan BIOS
<F11> Beralih ke submenu Favorit
<F12> Ambil layar saat ini sebagai gambar dan simpan ke drive USB Anda
<Insert> Tambahkan atau hapus opsi favorit
<Ctrl>+<S> Tampilkan informasi tentang memori yang terpasang
<Esc> Menu Utama: Keluar dari program Pengaturan BIOS
Submenu: Keluar dari submenu saat ini

Smart Fan 6

Gunakan tombol fungsi <F6> untuk dengan cepat beralih ke layar ini. Layar ini memungkinkan Anda untuk mengonfigurasi pengaturan terkait kecepatan kipas untuk setiap header kipas atau memantau suhu sistem/CPU Anda.
Smart Fan - Konfigurasikan parameter

  • TUNE ALL
    Memungkinkan Anda untuk menerapkan pengaturan saat ini ke semua header kipas.
  • Temperature
    Menampilkan suhu saat ini dari area target yang dipilih.
  • Fan Speed
    Menampilkan kecepatan kipas saat ini.
  • Flow Rate
    Menampilkan laju aliran sistem pendingin air Anda. Tekan <Enter> pada Fan Speed untuk beralih ke fungsi ini.
  • Fan Speed Control
    Memungkinkan Anda untuk menentukan apakah akan mengaktifkan fungsi kontrol kecepatan kipas dan menyesuaikan kecepatan kipas.
    • Normal
      Memungkinkan kipas untuk berjalan pada kecepatan yang berbeda sesuai dengan suhu. Anda dapat menyesuaikan kecepatan kipas dengan System Information Viewer berdasarkan persyaratan sistem Anda. (Default)
    • Silent
      Memungkinkan kipas untuk berjalan pada kecepatan rendah.
    • Manual
      Memungkinkan Anda untuk menyeret node kurva untuk menyesuaikan kecepatan kipas. Atau Anda dapat menggunakan fitur EZ Tuning. Setelah menyesuaikan posisi node, tekan Apply untuk secara otomatis menghitung kemiringan kurva.
    • Full Speed
      Memungkinkan kipas untuk berjalan pada kecepatan penuh.
  • Fan Control Use Temperature Input
    Memungkinkan Anda untuk memilih suhu referensi untuk kontrol kecepatan kipas.
  • Temperature Interval
    Memungkinkan Anda untuk memilih interval suhu untuk perubahan kecepatan kipas.
  • FAN Control Mode
    • Auto
      Membiarkan BIOS secara otomatis mendeteksi jenis kipas yang terpasang dan mengatur mode kontrol yang optimal. (Default)
    • Voltage
      Mode tegangan direkomendasikan untuk kipas 3-pin.
    • PWM
      Mode PWM direkomendasikan untuk kipas 4-pin.
  • FAN Stop
    Mengaktifkan atau menonaktifkan fungsi penghentian kipas. Anda dapat mengatur batas suhu menggunakan kurva suhu. Kipas berhenti beroperasi ketika suhu lebih rendah dari batas. (Default: Dinonaktifkan)
  • FAN Mode
    Memungkinkan Anda untuk mengatur mode operasi untuk kipas.
    • Slope
      Menyesuaikan kecepatan kipas secara linear berdasarkan suhu. (Default)
    • Stair
      Menyesuaikan kecepatan kipas secara bertahap berdasarkan suhu.
  • FAN Fail Warning
    Memungkinkan sistem untuk mengeluarkan suara peringatan jika kipas tidak terhubung atau gagal. Periksa kondisi kipas atau koneksi kipas ketika ini terjadi. (Default: Dinonaktifkan)
  • Save Fan Profile
    Fungsi ini memungkinkan Anda untuk menyimpan pengaturan saat ini ke profil. Anda dapat menyimpan profil di BIOS atau memilih Select File in HDD/FDD/USB untuk menyimpan profil ke perangkat penyimpanan Anda.
  • Load Fan Profile
    Fungsi ini memungkinkan Anda untuk memuat profil BIOS yang sebelumnya disimpan tanpa kerumitan mengonfigurasi ulang pengaturan BIOS. Atau Anda dapat memilih Select File in HDD/FDD/USB untuk memuat profil dari perangkat penyimpanan Anda.

Favorit (F11)

Atur opsi yang sering Anda gunakan sebagai favorit Anda dan gunakan tombol <F11> untuk dengan cepat beralih ke halaman tempat semua opsi favorit Anda berada. Untuk menambahkan atau menghapus opsi favorit, buka halaman aslinya dan tekan <Insert> pada opsi tersebut. Opsi tersebut ditandai dengan tanda bintang jika diatur sebagai "favorit."
Atur opsi yang sering Anda gunakan sebagai favorit Anda

Tweaker

Pengaturan BIOS - Tweaker
perhatian Apakah sistem akan bekerja secara stabil dengan pengaturan overclock/overvoltage yang Anda buat tergantung pada konfigurasi sistem Anda secara keseluruhan. Melakukan overclock/overvoltage secara tidak benar dapat mengakibatkan kerusakan pada CPU, chipset, atau memori dan mengurangi masa pakai komponen-komponen ini. Halaman ini hanya untuk pengguna tingkat lanjut dan kami sarankan Anda untuk tidak mengubah pengaturan default untuk mencegah ketidakstabilan sistem atau hasil tak terduga lainnya. (Mengubah pengaturan secara tidak memadai dapat mengakibatkan kegagalan sistem untuk melakukan booting. Jika ini terjadi, hapus nilai CMOS dan atur ulang board ke nilai default.)

  • CPU Clock Ratio
    Memungkinkan Anda mengubah rasio clock untuk CPU yang terpasang. Rentang yang dapat disesuaikan tergantung pada CPU yang dipasang.
  • Ring Ratio
    Memungkinkan Anda mengatur rasio CPU Uncore. Rentang yang dapat disesuaikan tergantung pada CPU yang digunakan. (Default: Auto)
  • IGP Ratio(Catatan 1)
    Memungkinkan Anda mengatur Rasio Grafis. (Default: Auto)
  • AVX Disable(Catatan 1)
    Memungkinkan Anda menonaktifkan set instruksi AVX pada CPU yang mendukung AVX. (Default: Auto)
  • AVX512 Disable(Catatan 1)
    Memungkinkan Anda menonaktifkan set instruksi AVX-512 pada CPU yang mendukung AVX-512. (Default: Auto)

Pengaturan CPU Tingkat Lanjut

  • Core Fused Max Core Ratio(Catatan 1)
    Menampilkan frekuensi tertinggi dari setiap inti.
  • CPU Over Temperature Protection (Catatan 1)
    Memungkinkan Anda menyempurnakan nilai offset TJ Max. (Default: Auto)
  • FCLK Frequency for Early Power On (Catatan 1)
    Memungkinkan Anda mengatur frekuensi FCLK. Pilihannya adalah: Normal(800Mhz), 1GHz, 400MHz. (Default: 1GHz)
  • Hyper-Threading Technology
    Memungkinkan Anda menentukan apakah akan mengaktifkan teknologi multi-threading saat menggunakan CPU Intel® yang mendukung fungsi ini. Fitur ini hanya berfungsi untuk sistem operasi yang mendukung mode multi-prosesor. Auto memungkinkan BIOS mengonfigurasi pengaturan ini secara otomatis. (Default: Auto)
  • No. of CPU Cores Enabled
    Memungkinkan Anda memilih jumlah inti CPU yang akan diaktifkan di CPU multi-core Intel® (jumlah inti CPU dapat bervariasi menurut CPU). Auto memungkinkan BIOS mengonfigurasi pengaturan ini secara otomatis. (Default: Auto)
  • Intel(R) Speed Shift Technology (Intel® Speed Shift Technology) (Catatan 1)
    Mengaktifkan atau menonaktifkan Intel® Speed Shift Technology. Mengaktifkan fitur ini memungkinkan prosesor meningkatkan frekuensi operasinya lebih cepat dan kemudian meningkatkan responsivitas sistem. (Default: Enabled)
  • CPU Thermal Monitor (Catatan 1)
    Mengaktifkan atau menonaktifkan fungsi Intel® Thermal Monitor, fungsi perlindungan CPU dari panas berlebih. Jika diaktifkan, frekuensi dan voltase inti CPU akan dikurangi saat CPU terlalu panas. Auto memungkinkan BIOS mengonfigurasi pengaturan ini secara otomatis. (Default: Auto)
  • Ring to Core offset (Down Bin)
    Memungkinkan Anda menentukan apakah akan menonaktifkan fungsi auto-down rasio CPU Ring. Auto memungkinkan BIOS mengonfigurasi pengaturan ini secara otomatis. (Default: Auto)
  • CPU EIST Function (Catatan 1)
    Mengaktifkan atau menonaktifkan Enhanced Intel® Speed Step Technology (EIST). Tergantung pada beban CPU, teknologi Intel® EIST dapat secara dinamis dan efektif menurunkan voltase dan frekuensi inti CPU untuk mengurangi konsumsi daya rata-rata dan produksi panas. Auto memungkinkan BIOS mengonfigurasi pengaturan ini secara otomatis. (Default: Auto)
  • Race To Halt (RTH) (Catatan 1)/Energy Efficient Turbo (Catatan 1)
    Mengaktifkan atau menonaktifkan pengaturan terkait penghematan daya CPU. (Default: Auto)
  • Intel(R) Turbo Boost Technology (Catatan 1)
    Memungkinkan Anda menentukan apakah akan mengaktifkan teknologi Intel® CPU Turbo Boost. Auto memungkinkan BIOS mengonfigurasi pengaturan ini secara otomatis. (Default: Auto)
  • Intel(R) Turbo Boost Max Technology 3.0 (Catatan 1)
    Mengaktifkan atau menonaktifkan Intel® Turbo Boost Max Technology 3.0. Intel® Turbo Boost Max Technology 3.0 memungkinkan sistem mengidentifikasi inti kinerja terbaik prosesor dan memungkinkan Anda secara manual mengarahkan beban kerja paling penting ke sana. Anda bahkan dapat menyesuaikan frekuensi setiap inti secara individual untuk pengoptimalan kinerja. (Default: Enabled)
  • CPU Flex Ratio Override
    Mengaktifkan atau menonaktifkan CPU Flex Ratio. Rasio clock CPU maksimum akan didasarkan pada nilai CPU Flex Ratio Settings jika CPU Clock Ratio diatur ke Auto. (Default: Disabled)
  • CPU Flex Ratio Settings
    Memungkinkan Anda mengatur CPU Flex Ratio. Rentang yang dapat disesuaikan dapat bervariasi menurut CPU.
  • Frequency Clipping TVB (Catatan 1)
    Memungkinkan Anda mengaktifkan atau menonaktifkan pengurangan frekuensi CPU otomatis yang diprakarsai oleh Thermal Velocity Boost. Auto memungkinkan BIOS mengonfigurasi pengaturan ini secara otomatis. (Default: Auto)
  • Voltage reduction initiated TVB (Catatan 1)
    Memungkinkan Anda mengaktifkan atau menonaktifkan pengurangan voltase CPU otomatis yang diprakarsai oleh Thermal Velocity Boost. Auto memungkinkan BIOS mengonfigurasi pengaturan ini secara otomatis. (Default: Auto)

Active Turbo Ratios

  • Turbo Ratio (Core Active)
    Memungkinkan Anda mengatur rasio CPU Turbo untuk inti aktif. Auto mengatur rasio CPU Turbo sesuai dengan spesifikasi CPU. Item ini dapat dikonfigurasi hanya jika Active Turbo Ratios diatur ke Manual. (Default: Auto)

Per Core HT Disable Setting

  • HT Disable(Catatan 1)
    Memungkinkan Anda menentukan apakah akan menonaktifkan fitur HT untuk setiap inti CPU. Item ini dapat dikonfigurasi hanya jika Per Core HT Disable Setting diatur ke Manual. (Default: Disabled)

C-States Control

  • CPU Enhanced Halt (C1E)
    Mengaktifkan atau menonaktifkan fungsi Intel® CPU Enhanced Halt (C1E), fungsi penghematan daya CPU dalam keadaan berhenti sistem. Jika diaktifkan, frekuensi dan voltase inti CPU akan dikurangi selama keadaan berhenti sistem untuk mengurangi konsumsi daya. Auto memungkinkan BIOS mengonfigurasi pengaturan ini secara otomatis. Item ini dapat dikonfigurasi hanya jika C-States diaktifkan. (Default: Auto)
  • C3 State Support (Catatan 1)
    Memungkinkan Anda menentukan apakah akan membiarkan CPU memasuki mode C3 dalam keadaan berhenti sistem. Jika diaktifkan, frekuensi dan voltase inti CPU akan dikurangi selama keadaan berhenti sistem untuk mengurangi konsumsi daya. Keadaan C3 adalah keadaan penghematan daya yang lebih ditingkatkan daripada C1. Auto memungkinkan BIOS mengonfigurasi pengaturan ini secara otomatis. Item ini dapat dikonfigurasi hanya jika C-States diaktifkan. (Default: Auto)
  • C6/C7 State Support
    Memungkinkan Anda menentukan apakah akan membiarkan CPU memasuki mode C6/C7 dalam keadaan berhenti sistem. Jika diaktifkan, frekuensi dan voltase inti CPU akan dikurangi selama keadaan berhenti sistem untuk mengurangi konsumsi daya. Keadaan C6/C7 adalah keadaan penghematan daya yang lebih ditingkatkan daripada C3. Auto memungkinkan BIOS mengonfigurasi pengaturan ini secara otomatis. Item ini dapat dikonfigurasi hanya jika C-States Control diatur ke Enabled. (Default: Auto)
  • C8 State Support (Catatan 1)
    Memungkinkan Anda menentukan apakah akan membiarkan CPU memasuki mode C8 dalam keadaan berhenti sistem. Jika diaktifkan, frekuensi dan voltase inti CPU akan dikurangi selama keadaan berhenti sistem untuk mengurangi konsumsi daya. Keadaan C8 adalah keadaan penghematan daya yang lebih ditingkatkan daripada C6/C7. Auto memungkinkan BIOS mengonfigurasi pengaturan ini secara otomatis. Item ini dapat dikonfigurasi hanya jika C-States Control diatur ke Enabled. (Default: Auto)
  • C10 State Support (Catatan 1)
    Memungkinkan Anda menentukan apakah akan membiarkan CPU memasuki mode C10 dalam keadaan berhenti sistem. Jika diaktifkan, frekuensi dan voltase inti CPU akan dikurangi selama keadaan berhenti sistem untuk mengurangi konsumsi daya. Keadaan C10 adalah keadaan penghematan daya yang lebih ditingkatkan daripada C8. Auto memungkinkan BIOS mengonfigurasi pengaturan ini secara otomatis. Item ini dapat dikonfigurasi hanya jika C-States Control diatur ke Enabled. (Default: Auto)
  • Package C State Limit (Catatan 1)
    Memungkinkan Anda menentukan batas C-state untuk prosesor. Auto memungkinkan BIOS mengonfigurasi pengaturan ini secara otomatis. Item ini dapat dikonfigurasi hanya jika C-States Control diatur ke Enabled. (Default: Auto)
  • CPU Power Performance (Catatan 1)
    Memungkinkan Anda menentukan apakah akan meningkatkan kinerja CPU. (Default: Auto)

Turbo Power Limits
Memungkinkan Anda mengatur batas daya untuk mode CPU Turbo. Ketika konsumsi daya CPU melebihi batas daya yang ditentukan, CPU akan secara otomatis mengurangi frekuensi inti untuk mengurangi daya. Auto mengatur batas daya sesuai dengan spesifikasi CPU. (Default: Auto)

  • Power Limit TDP (Watts) / Power Limit Time
    Memungkinkan Anda mengatur batas daya untuk mode CPU/platform/memori Turbo dan berapa lama waktu yang dibutuhkan untuk beroperasi pada batas daya yang ditentukan. Auto mengatur batas daya sesuai dengan spesifikasi CPU. Item ini dapat dikonfigurasi hanya jika Turbo Power Limits diatur ke Enabled. (Default: Auto)
  • Core Current Limit (Amps)
    Memungkinkan Anda mengatur batas arus untuk mode CPU Turbo. Ketika arus CPU melebihi batas arus yang ditentukan, CPU akan secara otomatis mengurangi frekuensi inti untuk mengurangi arus. Auto mengatur batas daya sesuai dengan spesifikasi CPU. Item ini dapat dikonfigurasi hanya jika Turbo Power Limits diatur ke Enabled. (Default: Auto)

Turbo Per Core Limit Control (Catatan 1)
Memungkinkan Anda mengontrol setiap batas inti CPU secara terpisah. (Default: Auto)

  • Extreme Memory Profile (X.M.P.)(Catatan 2)
    Memungkinkan BIOS membaca data SPD pada modul memori XMP untuk meningkatkan kinerja memori saat diaktifkan.
    • Disabled
      Menonaktifkan fungsi ini. (Default)
    • Profile1
      Menggunakan pengaturan Profil 1.
    • Profile2(Catatan 2)
      Menggunakan pengaturan Profil 2.
  • System Memory Multiplier
    Memungkinkan Anda mengatur pengganda memori sistem. Auto mengatur pengganda memori sesuai dengan data SPD memori. (Default: Auto)
  • Memory Ref Clock
    Memungkinkan Anda menyesuaikan clock referensi memori secara manual. (Default: Auto)
  • Memory Odd Ratio (100/133 or 200/266) (Catatan 2)
    Enabled memungkinkan Qclk berjalan dalam frekuensi ganjil. (Default: Auto)
  • Gear Mode (Catatan 2)
    Memungkinkan Anda meningkatkan potensi frekuensi OC maksimum. (Default: Auto)

Pengaturan Memori Tingkat Lanjut

  • Memory Multiplier Tweaker
    Menyediakan berbagai tingkatan penyetelan otomatis memori. (Default: Auto)
  • Channel Interleaving
    Mengaktifkan atau menonaktifkan penyisipan saluran memori. Enabled memungkinkan sistem untuk secara bersamaan mengakses saluran memori yang berbeda untuk meningkatkan kinerja dan stabilitas memori. Auto memungkinkan BIOS mengonfigurasi pengaturan ini secara otomatis. (Default: Auto)
  • Rank Interleaving
    Mengaktifkan atau menonaktifkan penyisipan peringkat memori. Enabled memungkinkan sistem untuk secara bersamaan mengakses peringkat memori yang berbeda untuk meningkatkan kinerja dan stabilitas memori. Auto memungkinkan BIOS mengonfigurasi pengaturan ini secara otomatis. (Default: Auto)
  • Memory Boot Mode
    Menyediakan metode deteksi dan pelatihan memori.
    • Auto
      Memungkinkan BIOS mengonfigurasi pengaturan ini secara otomatis. (Default)
    • Normal
      BIOS secara otomatis melakukan pelatihan memori. Harap dicatat bahwa jika sistem menjadi tidak stabil atau tidak dapat di-boot, coba hapus nilai CMOS dan atur ulang board ke nilai default. (Lihat pengantar jumper baterai/hapus CMOS di bab "Instalasi Perangkat Keras" untuk cara menghapus nilai CMOS.)
    • Enable Fast Boot
      Lewati deteksi dan pelatihan memori dalam beberapa kriteria spesifik untuk booting memori yang lebih cepat.
    • Disable Fast Boot
      Deteksi dan latih memori di setiap booting.
  • Realtime Memory Timing
    Memungkinkan Anda menyempurnakan pengaturan waktu memori setelah tahap BIOS. (Default: Auto)
  • Memory Enhancement Settings
    Menyediakan beberapa pengaturan peningkatan kinerja memori: Auto, Relax OC, Enhanced Stability, Normal, Enhanced Performance, High Frequency, High Density, dan DDR-4500+. (Default: Auto)
  • Memory Channel Detection Message
    Memungkinkan Anda menentukan apakah akan menampilkan pesan peringatan ketika memori tidak dipasang di saluran memori yang optimal. (Default: Enabled)
  • SPD Info
    Menampilkan informasi tentang memori yang terpasang.

Timing Saluran Memori

Channels Standard Timing Control, Channels Advanced Timing Control, Channels Misc Timing Control
Bagian ini menyediakan pengaturan waktu memori. Catatan: Sistem Anda mungkin menjadi tidak stabil atau gagal melakukan booting setelah Anda membuat perubahan pada pengaturan waktu memori. Jika ini terjadi, harap atur ulang board ke nilai default dengan memuat default yang dioptimalkan atau menghapus nilai CMOS.

  • Vcore Voltage Mode/CPU Vcore/Dynamic Vcore(DVID)/BCLK Adaptive Voltage/CPU Graphics Voltage (VAXG)/DRAM Voltage (CH A/B)/CPU VCCIO/CPU VCCIO2/CPU System Agent Voltage/VCC Substained/VCCPLL/VCCPLL OC/VCCVTT/VCCSTG/VCC18PCH/ VCC1V8P
    Item ini memungkinkan Anda menyesuaikan voltase CPU Vcore dan memori.

Pengaturan Voltase Tingkat Lanjut

Submenu ini memungkinkan Anda mengonfigurasi level Kalibrasi Load-Line, level perlindungan over-voltage, dan level perlindungan overcurrent.

(Catatan 1) Item ini hanya ada ketika Anda memasang CPU yang mendukung fitur ini. Untuk informasi lebih lanjut tentang fitur unik CPU Intel®, silakan kunjungi situs web Intel.
(Catatan 2) Item ini hanya ada ketika Anda memasang CPU dan modul memori yang mendukung fitur ini.

Pengaturan

Pengaturan BIOS Setup - Pengaturan

Daya Platform

  • Platform Power Management
    Mengaktifkan atau menonaktifkan fungsi Active State Power Management (ASPM). (Default: Nonaktif)
  • PEG ASPM
    Memungkinkan Anda untuk mengkonfigurasi mode ASPM untuk perangkat yang terhubung ke bus CPU PEG. Item ini dapat dikonfigurasi hanya jika Platform Power Management disetel ke Enabled (Aktif). (Default: Nonaktif)
  • PCH ASPM
    Memungkinkan Anda untuk mengkonfigurasi mode ASPM untuk perangkat yang terhubung ke bus PCI Express Chipset. Item ini dapat dikonfigurasi hanya jika Platform Power Management disetel ke Enabled (Aktif). (Default: Nonaktif)
  • DMI ASPM
    Memungkinkan Anda untuk mengkonfigurasi mode ASPM untuk sisi CPU dan sisi Chipset dari tautan DMI. Item ini dapat dikonfigurasi hanya jika Platform Power Management disetel ke Enabled (Aktif). (Default: Nonaktif)
  • ErP
    Menentukan apakah sistem akan mengonsumsi daya paling sedikit dalam kondisi S5 (mati). (Default: Nonaktif)
    Catatan: Ketika item ini disetel ke Enabled (Aktif), fungsi Resume by Alarm menjadi tidak tersedia.
  • Soft-Off by PWR-BTTN
    Mengkonfigurasi cara mematikan komputer dalam mode MS-DOS menggunakan tombol daya.
    • Instant-Off
      Tekan tombol daya, lalu sistem akan langsung mati. (Default)
    • Delay 4 Sec.
      Tekan dan tahan tombol daya selama 4 detik untuk mematikan sistem. Jika tombol daya ditekan kurang dari 4 detik, sistem akan masuk ke mode tidur.
  • Resume by Alarm
    Menentukan apakah sistem akan dinyalakan pada waktu yang diinginkan. (Default: Nonaktif)
    Jika diaktifkan, atur tanggal dan waktu sebagai berikut:
    • Wake up day: Nyalakan sistem pada waktu tertentu setiap hari atau pada hari tertentu dalam sebulan.
    • Wake up hour/minute/second: Atur waktu sistem akan dinyalakan secara otomatis.

Catatan: Saat menggunakan fungsi ini, hindari pematian yang tidak memadai dari sistem operasi atau pelepasan daya AC, atau pengaturan mungkin tidak efektif.

  • Power Loading
    Mengaktifkan atau menonaktifkan dummy load. Ketika catu daya berada pada beban rendah, perlindungan diri akan aktif yang menyebabkannya mati atau gagal. Jika ini terjadi, harap setel ke Enabled (Aktif). Auto (Otomatis) memungkinkan BIOS secara otomatis mengkonfigurasi pengaturan ini. (Default: Auto (Otomatis))
  • RC6 (Render Standby)
    Memungkinkan Anda untuk menentukan apakah akan membiarkan grafis onboard masuk ke mode siaga untuk mengurangi konsumsi daya. (Default: Aktif)
  • AC BACK
    Menentukan keadaan sistem setelah kembalinya daya dari kehilangan daya AC.
    • Memory (Memori)
      Sistem kembali ke kondisi terjaga terakhir yang diketahui setelah kembalinya daya AC.
    • Always On (Selalu Hidup)
      Sistem dinyalakan setelah kembalinya daya AC.
    • Always Off (Selalu Mati)
      Sistem tetap mati setelah kembalinya daya AC. (Default)

Port IO

  • Initial Display Output
    Menentukan inisiasi pertama tampilan monitor dari kartu grafis PCI Express yang terpasang atau grafis onboard.
    • IGFX (Catatan)
      Menyetel grafis onboard sebagai tampilan pertama.
    • PCIe 1 Slot
      Menyetel kartu grafis pada slot PCIEX16 sebagai tampilan pertama. (Default)

Item ini dapat dikonfigurasi hanya jika CSM Support disetel ke Enabled (Aktif).

  • Internal Graphics
    Mengaktifkan atau menonaktifkan fungsi grafis onboard. (Default: Auto (Otomatis))
  • DVMT Pre-Allocated
    Memungkinkan Anda untuk menyetel ukuran memori grafis onboard. (Default: 64M)
  • DVMT Total Gfx Mem
    Memungkinkan Anda untuk mengalokasikan ukuran memori DVMT dari grafis onboard. Pilihannya adalah: 128M, 256M, MAX. (Default: 256M)
  • Aperture Size
    Memungkinkan Anda untuk menyetel jumlah maksimum memori sistem yang dapat dialokasikan ke kartu grafis. Pilihannya adalah: 128MB, 256MB, 512MB, 1024MB, dan 2048MB. (Default: 256MB)
  • OnBoard LAN Controller
    Mengaktifkan atau menonaktifkan fungsi LAN onboard. (Default: Aktif)
    Jika Anda ingin memasang kartu jaringan tambahan pihak ke-3 alih-alih menggunakan LAN onboard, setel item ini ke Disabled (Nonaktif).
  • Audio Controller
    Mengaktifkan atau menonaktifkan fungsi audio onboard. (Default: Aktif)
    Jika Anda ingin memasang kartu audio tambahan pihak ke-3 alih-alih menggunakan audio onboard, setel item ini ke Disabled (Nonaktif).
  • Above 4G Decoding
    Mengaktifkan atau menonaktifkan perangkat berkemampuan 64-bit untuk didekode di atas ruang alamat 4 GB (hanya jika sistem Anda mendukung dekode PCI 64-bit). Setel ke Enabled (Aktif) jika lebih dari satu kartu grafis canggih dipasang dan drivernya tidak dapat diluncurkan saat memasuki sistem operasi (karena ruang alamat memori 4 GB yang terbatas). (Default: Nonaktif)
  • IOAPIC 24-119 Entries
    Mengaktifkan atau menonaktifkan fungsi ini. (Default: Aktif)

(Catatan) Item ini hanya ada ketika Anda memasang CPU yang mendukung fitur ini.

Konfigurasi USB

  • Legacy USB Support
    Memungkinkan keyboard/mouse USB digunakan di MS-DOS. (Default: Aktif)
  • XHCI Hand-off
    Menentukan apakah akan mengaktifkan fitur XHCI Hand-off untuk sistem operasi tanpa dukungan XHCI Hand-off. (Default: Aktif)
  • USB Mass Storage Driver Support
    Mengaktifkan atau menonaktifkan dukungan untuk perangkat penyimpanan USB. (Default: Aktif)
  • Mass Storage Devices
    Menampilkan daftar perangkat penyimpanan massal USB yang terhubung. Item ini hanya muncul ketika perangkat penyimpanan USB dipasang.

Konfigurasi ƒNetwork Stack

  • Network Stack
    Menonaktifkan atau mengaktifkan booting dari jaringan untuk memasang OS format GPT, seperti memasang OS dari server Windows Deployment Services. (Default: Nonaktif)
  • IPv4 PXE Support
    Mengaktifkan atau menonaktifkan Dukungan IPv4 PXE. Item ini dapat dikonfigurasi hanya jika Network Stack diaktifkan.
  • IPv4 HTTP Support
    Mengaktifkan atau menonaktifkan dukungan boot HTTP untuk IPv4. Item ini dapat dikonfigurasi hanya jika Network Stack diaktifkan.
  • IPv6 PXE Support
    Mengaktifkan atau menonaktifkan Dukungan IPv6 PXE. Item ini dapat dikonfigurasi hanya jika Network Stack diaktifkan.
  • IPv6 HTTP Support
    Mengaktifkan atau menonaktifkan dukungan boot HTTP untuk IPv6. Item ini dapat dikonfigurasi hanya jika Network Stack diaktifkan.
  • PXE boot wait time
    Memungkinkan Anda untuk mengkonfigurasi berapa lama waktu tunggu sebelum Anda dapat menekan <Esc> untuk membatalkan boot PXE. Item ini dapat dikonfigurasi hanya jika Network Stack diaktifkan. (Default: 0)
  • Media detect count
    Memungkinkan Anda untuk mengatur jumlah kali untuk memeriksa keberadaan media. Item ini dapat dikonfigurasi hanya jika Network Stack diaktifkan. (Default: 1)

Konfigurasi NVMe

Menampilkan informasi tentang M.2 NVME PCIe SSD Anda jika dipasang.

Konfigurasi SATA dan RST

  • SATA Controller(s)
    Mengaktifkan atau menonaktifkan kontroler SATA terintegrasi. (Default: Aktif)
  • SATA Mode Selection
    Mengaktifkan atau menonaktifkan Optane untuk kontroler SATA yang terintegrasi di Chipset atau mengkonfigurasi kontroler SATA ke mode AHCI.
    • Intel RST Premium With Intel Optane System Acceleration
      Mengaktifkan Optane untuk kontroler SATA.
    • AHCI
      Mengkonfigurasi kontroler SATA ke mode AHCI. Advanced Host Controller Interface (AHCI) adalah spesifikasi antarmuka yang memungkinkan driver penyimpanan untuk mengaktifkan fitur Serial ATA canggih seperti Native Command Queuing dan hot plug. (Default)
  • Aggressive LPM Support
    Mengaktifkan atau menonaktifkan fitur hemat daya, ALPM (Aggressive Link Power Management), untuk kontroler Chipset SATA. (Default: Nonaktif)
  • Port 2/3/4/5
    Mengaktifkan atau menonaktifkan setiap port SATA. (Default: Aktif)
  • SATA Port 2/3/4/5 DevSlp
    Memungkinkan Anda untuk menentukan apakah akan membiarkan perangkat SATA yang terhubung masuk ke mode tidur. (Default: Nonaktif)
  • Hot plug
    Mengaktifkan atau menonaktifkan kemampuan hot plug untuk setiap port SATA. (Default: Nonaktif)
  • Configured as eSATA
    Mengaktifkan atau menonaktifkan dukungan untuk perangkat SATA eksternal.

Intel(R) Ethernet Controller

Sub-menu ini memberikan informasi tentang konfigurasi LAN dan opsi konfigurasi terkait.

Lain-lain

  • LEDs in System Power On State
    Memungkinkan Anda untuk mengaktifkan atau menonaktifkan lampu LED motherboard saat sistem menyala.
    • Off (Mati)
      Menonaktifkan mode pencahayaan yang dipilih saat sistem menyala.
    • On (Hidup)
      Mengaktifkan mode pencahayaan yang dipilih saat sistem menyala. (Default)
  • LEDs in Sleep, Hibernation, and Soft Off States
    Memungkinkan Anda untuk mengatur mode pencahayaan LED motherboard dalam kondisi sistem S3/S4/S5.
    Item ini dapat dikonfigurasi ketika LEDs in System Power On State disetel ke On (Hidup).
    • Off (Mati)
      Menonaktifkan mode pencahayaan yang dipilih saat sistem memasuki kondisi S3/S4/S5. (Default)
    • On (Hidup)
      Mengaktifkan mode pencahayaan yang dipilih saat sistem memasuki kondisi S3/S4/S5.
  • Intel Platform Trust Technology (PTT)
    Mengaktifkan atau menonaktifkan Intel® PTT Technology. (Default: Nonaktif)
  • 3DMark01 Enhancement
    Memungkinkan Anda untuk menentukan apakah akan meningkatkan beberapa kinerja benchmark lama. (Default: Nonaktif)
  • CPU PCIe Link Speed
    Memungkinkan Anda untuk mengatur mode operasi slot PCI Express yang dikendalikan CPU ke Gen 1, Gen 2, Gen 3, atau Gen 4 (Catatan). Mode operasi sebenarnya tergantung pada spesifikasi perangkat keras setiap slot. Auto (Otomatis) memungkinkan BIOS secara otomatis mengkonfigurasi pengaturan ini. (Default: Auto (Otomatis))
  • PCH PCIe Link Speed
    Memungkinkan Anda untuk mengatur mode operasi slot PCI Express yang dikendalikan Chipset ke Gen 1, Gen 2, atau Gen 3. Mode operasi sebenarnya tergantung pada spesifikasi perangkat keras setiap slot. Auto (Otomatis) memungkinkan BIOS secara otomatis mengkonfigurasi pengaturan ini. (Default: Auto (Otomatis))
  • VT-d
    Mengaktifkan atau menonaktifkan Intel® Virtualization Technology for Directed I/O. (Default: Aktif)

Trusted Computing

Mengaktifkan atau menonaktifkan Trusted Platform Module (TPM).

Status ƒPC Health

  • Reset Case Open Status
    • Disabled (Nonaktif)
      Menyimpan atau menghapus catatan status intrusi sasis sebelumnya. (Default)
    • Enabled (Aktif)
      Menghapus catatan status intrusi sasis sebelumnya dan bidang Case Open akan menampilkan "No" (Tidak) saat boot berikutnya.
  • Case Open
    Menampilkan status deteksi perangkat deteksi intrusi sasis yang terpasang ke header CI motherboard. Jika penutup sasis sistem dilepas, bidang ini akan menampilkan "Yes" (Ya), jika tidak, akan menampilkan "No" (Tidak). Untuk menghapus catatan status intrusi sasis, setel Reset Case Open Status ke Enabled (Aktif), simpan pengaturan ke CMOS, dan kemudian restart sistem Anda.
  • CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
    Menampilkan voltase sistem saat ini.

(Catatan) Item ini hanya ada ketika Anda memasang CPU yang mendukung fitur ini.

Info Sistem

Bagian ini memberikan informasi tentang model motherboard dan versi BIOS Anda. Anda juga dapat memilih bahasa default yang digunakan oleh BIOS dan mengatur waktu sistem secara manual.
BIOS Setup - Info Sistem

  • Access Level
    Menampilkan tingkat akses saat ini tergantung pada jenis perlindungan kata sandi yang digunakan. (Jika tidak ada kata sandi yang diatur, default akan ditampilkan sebagai Administrator.) Tingkat Administrator memungkinkan Anda untuk membuat perubahan pada semua pengaturan BIOS; tingkat Pengguna hanya memungkinkan Anda untuk membuat perubahan pada pengaturan BIOS tertentu tetapi tidak semuanya.
  • System Language
    Memilih bahasa default yang digunakan oleh BIOS.
  • System Date
    Mengatur tanggal sistem. Format tanggal adalah minggu (hanya baca), bulan, tanggal, dan tahun. Gunakan <Enter> untuk beralih antara bidang Bulan, Tanggal, dan Tahun dan gunakan tombol <Page Up> atau <Page Down> untuk mengatur nilai yang diinginkan.
  • System Time
    Mengatur waktu sistem. Format waktu adalah jam, menit, dan detik. Misalnya, pukul 1 siang adalah 13:00:00. Gunakan <Enter> untuk beralih antara bidang Jam, Menit, dan Detik dan gunakan tombol <Page Up> atau <Page Down> untuk mengatur nilai yang diinginkan.

Info Perangkat Plug-in

Menampilkan informasi tentang perangkat PCI Express dan M.2 Anda jika dipasang.

Q-Flash

Memungkinkan Anda untuk mengakses utilitas Q-Flash untuk memperbarui BIOS atau mencadangkan konfigurasi BIOS saat ini.

Boot

Pengaturan BIOS - Boot

  • Bootup NumLock State
    Mengaktifkan atau menonaktifkan fitur Numlock pada keypad numerik keyboard setelah POST. (Default: Aktif)
  • CFG Lock
    Mengaktifkan atau menonaktifkan fungsi MSR 0xE2. (Default: Dinonaktifkan)
  • Security Option
    Menentukan apakah kata sandi diperlukan setiap kali sistem melakukan booting, atau hanya ketika Anda memasuki Pengaturan BIOS. Setelah mengonfigurasi item ini, atur kata sandi di bawah item Administrator Password/User Password.
    • Setup
      Kata sandi hanya diperlukan untuk memasuki program Pengaturan BIOS.
    • System
      Kata sandi diperlukan untuk melakukan booting sistem dan untuk memasuki program Pengaturan BIOS. (Default)
  • Full Screen LOGO Show
    Memungkinkan Anda menentukan apakah akan menampilkan Logo GIGABYTE saat sistem dimulai. Disabled melewati Logo GIGABYTE saat sistem dimulai. (Default: Diaktifkan)
  • Boot Option Priorities
    Menentukan urutan boot keseluruhan dari perangkat yang tersedia. Perangkat penyimpanan yang dapat dilepas yang mendukung format GPT akan diberi awalan string "UEFI:" pada daftar perangkat boot. Untuk melakukan boot dari sistem operasi yang mendukung partisi GPT, pilih perangkat yang diberi awalan string "UEFI:".
    Atau jika Anda ingin menginstal sistem operasi yang mendukung partisi GPT seperti Windows 10 64-bit, pilih drive optik yang berisi cakram instalasi Windows 10 64-bit dan diberi awalan string "UEFI:".
  • Fast Boot
    Mengaktifkan atau menonaktifkan Fast Boot untuk memperpendek proses boot OS. Ultra Fast memberikan kecepatan boot tercepat. (Default: Nonaktifkan Tautan)
  • SATA Support
    • Last Boot SATA Devices Only
      Kecuali drive boot sebelumnya, semua perangkat SATA dinonaktifkan sebelum proses boot OS selesai. (Default)
    • All SATA Devices
      Semua perangkat SATA berfungsi dalam sistem operasi dan selama POST.

Item ini dapat dikonfigurasi hanya ketika Fast Boot diatur ke Enabled atau Ultra Fast.

  • VGA Support
    Memungkinkan Anda memilih jenis sistem operasi mana yang akan di-boot.
    • Auto
      Hanya mengaktifkan ROM opsi lama.
    • EFI Driver
      Mengaktifkan ROM opsi EFI. (Default)

Item ini dapat dikonfigurasi hanya ketika Fast Boot diatur ke Enabled atau Ultra Fast.

  • USB Support
    • Disable Link
      Semua perangkat USB dinonaktifkan sebelum proses boot OS selesai.
    • Full Initial
      Semua perangkat USB berfungsi dalam sistem operasi dan selama POST. (Default)
    • Partial Initial
      Sebagian perangkat USB dinonaktifkan sebelum proses boot OS selesai.

Item ini dapat dikonfigurasi hanya ketika Fast Boot diatur ke Enabled atau Ultra Fast. Fungsi ini dinonaktifkan ketika Fast Boot diatur ke Ultra Fast.

  • NetWork Stack Driver Support
    • Disable Link
      Menonaktifkan booting dari jaringan. (Default)
    • Enabled
      Mengaktifkan booting dari jaringan.

Item ini dapat dikonfigurasi hanya ketika Fast Boot diatur ke Enabled atau Ultra Fast.

  • Next Boot After AC Power Loss
    • Normal Boot
      Mengaktifkan boot normal saat daya AC kembali. (Default)
    • Fast Boot
      Mempertahankan pengaturan Fast Boot saat daya AC kembali.

Item ini dapat dikonfigurasi hanya ketika Fast Boot diatur ke Enabled atau Ultra Fast.

  • Mouse Speed
    Memungkinkan Anda mengatur kecepatan gerakan kursor mouse. (Default: 1 X)
  • Windows 10 Features
    Memungkinkan Anda memilih sistem operasi yang akan diinstal. (Default: Windows 10)
  • CSM Support
    Mengaktifkan atau menonaktifkan UEFI CSM (Compatibility Support Module) untuk mendukung proses boot PC lama.
    • Disabled
      Menonaktifkan UEFI CSM dan hanya mendukung proses boot UEFI BIOS. (Default)
    • Enabled
      Mengaktifkan UEFI CSM.
  • LAN PXE Boot Option ROM
    Memungkinkan Anda memilih apakah akan mengaktifkan ROM opsi lama untuk pengontrol LAN. (Default: Dinonaktifkan) Item ini dapat dikonfigurasi hanya ketika CSM Support diatur ke Enabled.
  • Storage Boot Option Control
    Memungkinkan Anda memilih apakah akan mengaktifkan UEFI atau ROM opsi lama untuk pengontrol perangkat penyimpanan.
    • Do not launch
      Menonaktifkan ROM opsi.
    • UEFI
      Hanya mengaktifkan ROM opsi UEFI.
    • Legacy
      Hanya mengaktifkan ROM opsi lama. (Default)

Item ini dapat dikonfigurasi hanya ketika CSM Support diatur ke Enabled.

  • Other PCI devices
    Memungkinkan Anda memilih apakah akan mengaktifkan UEFI atau ROM opsi Lama untuk pengontrol perangkat PCI selain LAN, perangkat penyimpanan, dan pengontrol grafis.
    • Do not launch
      Menonaktifkan ROM opsi.
    • UEFI
      Hanya mengaktifkan ROM opsi UEFI. (Default)
    • Legacy
      Hanya mengaktifkan ROM opsi lama.

Item ini dapat dikonfigurasi hanya ketika CSM Support diatur ke Enabled.

  • Administrator Password
    Memungkinkan Anda mengonfigurasi kata sandi administrator. Tekan <Enter> pada item ini, ketik kata sandi, lalu tekan <Enter>. Anda akan diminta untuk mengonfirmasi kata sandi. Ketik kata sandi lagi dan tekan <Enter>. Anda harus memasukkan kata sandi administrator (atau kata sandi pengguna) saat sistem dimulai dan saat memasuki Pengaturan BIOS. Berbeda dari kata sandi pengguna, kata sandi administrator memungkinkan Anda membuat perubahan pada semua pengaturan BIOS.
  • User Password
    Memungkinkan Anda mengonfigurasi kata sandi pengguna. Tekan <Enter> pada item ini, ketik kata sandi, lalu tekan <Enter>. Anda akan diminta untuk mengonfirmasi kata sandi. Ketik kata sandi lagi dan tekan <Enter>. Anda harus memasukkan kata sandi administrator (atau kata sandi pengguna) saat sistem dimulai dan saat memasuki Pengaturan BIOS. Namun, kata sandi pengguna hanya memungkinkan Anda membuat perubahan pada pengaturan BIOS tertentu tetapi tidak semuanya.
    Untuk membatalkan kata sandi, tekan <Enter> pada item kata sandi dan ketika diminta kata sandi, masukkan kata sandi yang benar terlebih dahulu. Ketika diminta untuk kata sandi baru, tekan <Enter> tanpa memasukkan kata sandi apa pun. Tekan <Enter> lagi ketika diminta untuk mengonfirmasi.
    CATATAN: Sebelum mengatur Kata Sandi Pengguna, pastikan untuk mengatur Kata Sandi Administrator terlebih dahulu.

ƒSecure Boot

Memungkinkan Anda mengaktifkan atau menonaktifkan Secure Boot dan mengonfigurasi pengaturan terkait. Item ini dapat dikonfigurasi hanya ketika CSM Support diatur ke Disabled.

  • Preferred Operating Mode
    Memungkinkan Anda memilih apakah akan masuk ke mode Mudah atau mode Lanjutan setelah memasuki Pengaturan BIOS. Auto memasuki mode BIOS tempat terakhir kali. (Default: Auto)

Simpan & Keluar

Pengaturan BIOS - Simpan & Keluar

  • Save & Exit Setup
    Tekan <Enter> pada item ini dan pilih Yes. Ini menyimpan perubahan ke CMOS dan keluar dari program Pengaturan BIOS. Pilih No atau tekan <Esc> untuk kembali ke Menu Utama Pengaturan BIOS.
  • Exit Without Saving
    Tekan <Enter> pada item ini dan pilih Yes. Ini keluar dari Pengaturan BIOS tanpa menyimpan perubahan yang dibuat di Pengaturan BIOS ke CMOS. Pilih No atau tekan <Esc> untuk kembali ke Menu Utama Pengaturan BIOS.
  • Load Optimized Defaults
    Tekan <Enter> pada item ini dan pilih Yes untuk memuat pengaturan default BIOS yang optimal. Pengaturan default BIOS membantu sistem untuk beroperasi dalam keadaan optimal. Selalu muat default yang Dioptimalkan setelah memperbarui BIOS atau setelah menghapus nilai CMOS.
  • Boot Override
    Memungkinkan Anda memilih perangkat untuk segera melakukan boot. Tekan <Enter> pada perangkat yang Anda pilih dan pilih Yes untuk mengonfirmasi. Sistem Anda akan dimulai ulang secara otomatis dan melakukan boot dari perangkat tersebut.
  • Save Profiles
    Fungsi ini memungkinkan Anda untuk menyimpan pengaturan BIOS saat ini ke profil. Anda dapat membuat hingga 8 profil dan menyimpan sebagai Profil Pengaturan 1~ Profil Pengaturan 8. Tekan <Enter> untuk menyelesaikan. Atau Anda dapat memilih Select File in HDD/FDD/USB untuk menyimpan profil ke perangkat penyimpanan Anda.
  • Load Profiles
    Jika sistem Anda menjadi tidak stabil dan Anda telah memuat pengaturan default BIOS, Anda dapat menggunakan fungsi ini untuk memuat pengaturan BIOS dari profil yang dibuat sebelumnya, tanpa kerumitan mengonfigurasi ulang pengaturan BIOS. Pertama pilih profil yang ingin Anda muat dan kemudian tekan <Enter> untuk menyelesaikan. Anda dapat memilih Select File in HDD/FDD/USB untuk memasukkan profil yang sebelumnya dibuat dari perangkat penyimpanan Anda atau memuat profil yang dibuat secara otomatis oleh BIOS, seperti mengembalikan pengaturan BIOS ke pengaturan terakhir yang berfungsi dengan benar (catatan terakhir yang diketahui baik).

Menginstal Intel® Optane™ Memory and Storage Management

Langkah-langkah:

  1. Setelah masuk ke sistem operasi, masukkan disk driver motherboard ke dalam drive optik Anda. Pada layar Xpress Install, pilih Intel® Rapid Storage Technology untuk menginstal dan ikuti petunjuk di layar untuk menyelesaikan instalasi. Setelah selesai, restart sistem.
  2. Setelah Anda menginstal driver motherboard yang disertakan, pastikan koneksi Internet Anda berfungsi dengan baik. Sistem akan secara otomatis menginstal perangkat lunak dari Intel®. Restart sistem setelah driver diinstal.

Mengaktifkan Intel® Optane™ Memory

  1. Persyaratan Sistem
    1. Intel® Optane™ memory.
    2. Optane™ memory harus memiliki kapasitas minimal 16 GB, dan harus memiliki kapasitas yang sama atau lebih kecil dari hard drive/SSD yang akan dipercepat.
    3. Optane™ memory tidak dapat digunakan untuk mempercepat array RAID yang ada; hard drive/SSD yang dipercepat tidak dapat dimasukkan dalam array RAID.
    4. Hard drive/SSD yang akan dipercepat harus berupa hard drive SATA atau M.2 SATA SSD.
    5. Hard drive/SSD yang akan dipercepat dapat berupa drive sistem atau drive data. Drive sistem harus diformat GPT dan memiliki Windows 10 64-bit (atau versi yang lebih baru) yang terinstal di dalamnya. Drive data juga harus diformat GPT.
    6. Disk driver motherboard.
    7. Kontroler SATA harus diatur dalam mode Intel RST Premium With Intel Optane System Acceleration.
  2. Panduan Instalasi
    1. Buka Settings\IO Ports\SATA And RST Configuration dan pastikan RST Control PCIe Storage Devices diatur ke Manual. Kemudian, tergantung pada konektor M.2 mana Anda menginstal Optane™ memory, atur item PCIe Storage Dev on Port XX yang sesuai ke RST Controlled.
    2. Setelah masuk kembali ke sistem operasi, luncurkan aplikasi Intel® Optane™ Memory and Storage Management dari menu Start. Jika Anda menginstal lebih dari satu Optane™ memory, pilih mana yang akan Anda gunakan. Kemudian pilih drive mana yang akan dipercepat. Klik Enable Intel® Optane™ Memory. Semua data pada Optane™ memory akan dihapus. Pastikan Anda mencadangkan data sebelum melanjutkan. Ikuti petunjuk di layar untuk melanjutkan. Setelah selesai, restart sistem.
    3. Luncurkan aplikasi Intel® Optane™ Memory and Storage Management dari menu Start dan pastikan Intel® Optane™ Memory telah diaktifkan.
    4. Jika Anda ingin mempercepat drive sistem, Anda dapat memilih folder, file, atau aplikasi tertentu untuk dipercepat menggunakan fungsi Intel® Optane™ Memory Pinning. (Optane ™ memory yang digunakan harus memiliki kapasitas minimal 32 GB.)

informasi

  • Optane™ memory tidak dapat digunakan untuk mempercepat M.2 PCIe SSD.
  • Jika lebih dari satu Optane™ memory diinstal, Anda hanya dapat memilih salah satunya untuk mempercepat drive boot berbasis SATA Anda. Yang lainnya hanya dapat digunakan sebagai drive data.
  • Jangan tiba-tiba melepas Optane™ memory. Melakukannya akan menyebabkan sistem operasi berhenti berfungsi dengan benar.
  • Jika Anda ingin mengubah/melepas Optane™ memory, Anda harus menonaktifkannya terlebih dahulu menggunakan aplikasi Intel® Optane™ Memory and Storage Management.
  • Setelah mengaktifkan Optane™ memory, pengaturan BIOS terkait akan tetap ada bahkan setelah pembaruan BIOS.

Silakan kunjungi situs web GIGABYTE untuk detail tentang mengaktifkan Intel® Optane™ memory.

Instalasi Driver

informasi

  • Sebelum menginstal driver, instal terlebih dahulu sistem operasi.
  • Setelah menginstal sistem operasi, masukkan disk driver motherboard ke dalam drive optik Anda. Klik pesan "Tap to choose what happens with this disc" (Ketuk untuk memilih apa yang terjadi dengan disk ini) di sudut kanan atas layar dan pilih "Run Run.exe." (Atau buka My Computer, klik dua kali drive optik dan jalankan program Run.exe.)

"Xpress Install" akan secara otomatis memindai sistem Anda dan kemudian mencantumkan semua driver yang direkomendasikan untuk diinstal. Anda dapat mengklik tombol Xpress Install dan "Xpress Install" akan menginstal semua driver yang dipilih. Atau klik panah ikon untuk menginstal driver yang Anda butuhkan satu per satu.
Instalasi Driver

Silakan kunjungi situs web GIGABYTE untuk informasi perangkat lunak lainnya.

Silakan kunjungi situs web GIGABYTE untuk informasi pemecahan masalah lainnya.

GIGA-BYTE TECHNOLOGY CO., LTD.
Address: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tech. and Non-Tech. Support (Sales/Marketing): https://esupport.gigabyte.com
WEB address (English): https://www.gigabyte.com
WEB address (Chinese): https://www.gigabyte.com/tw

GIGABYTE eSupport
To submit a technical or non-technical (Sales/Marketing) question, please link to: https://esupport.gigabyte.com

Referensi

Unduh manual

Di sini Anda dapat mengunduh versi pdf lengkap manual, mungkin berisi instruksi keselamatan tambahan, informasi garansi, aturan FCC, dll.

Unduh GIGABYTE B560I AORUS PRO AX - Panduan Motherboard

Bahasa yang tersedia

Manual Terkait untuk Gigabyte B560I AORUS PRO AX

Daftar Isi
