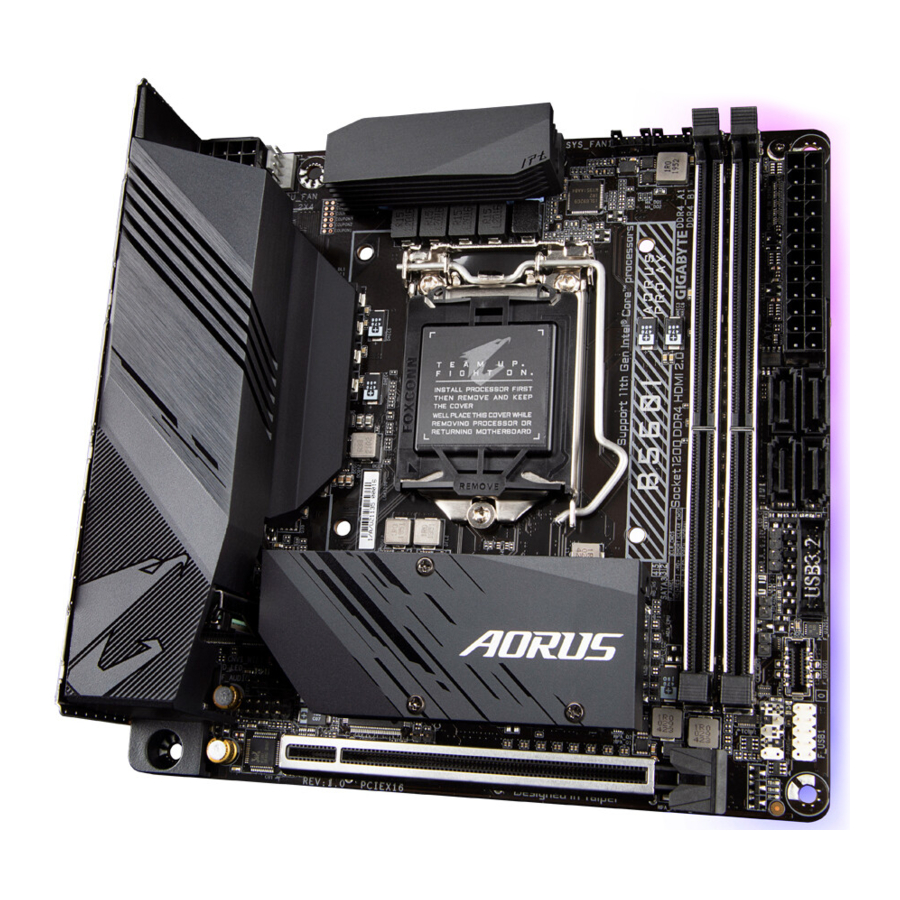

GIGABYTE B560I AORUS PRO AX - Priručnik za matičnu ploču

Identifikacija revizije vaše matične ploče

Broj revizije na vašoj matičnoj ploči izgleda ovako: "REV: X.X." Na primjer, "REV: 1.0" znači da je revizija matične ploče 1.0. Provjerite reviziju matične ploče prije ažuriranja BIOS-a matične ploče, upravljačkih programa ili kada tražite tehničke informacije.
Primjer:

Raspored matične ploče B560I AORUS PRO AX

Sadržaj kutije

• Matična ploča B560I AORUS PRO AX
• Korisnički priručnik
• Disk s upravljačkim programima za matičnu ploču
• Jedan produžni kabel za RGB LED traku
• Dva SATA kabela
• M.2 vijak(ci)/M.2 odstojnik(ci)
• Jedna antena
• Dva produžna kabela za priključak ventilatora

* Gore navedeni sadržaj kutije služi samo kao referenca, a stvarni predmeti ovise o paketu proizvoda koji dobijete.
Sadržaj kutije podložan je promjenama bez prethodne najave.
(Napomena) Priključak/čip nalazi se na stražnjoj strani matične ploče.

Dijagram bloka matične ploče B560I AORUS PRO AX

(Napomena) Stvarna podrška može varirati ovisno o CPU-u.

Instalacija hardvera

Mjere opreza pri instalaciji

Matična ploča sadrži brojne osjetljive elektroničke sklopove i komponente koje se mogu oštetiti kao rezultat elektrostatičkog pražnjenja (ESD). Prije instalacije pažljivo pročitajte korisnički priručnik i slijedite ove postupke:

• Prije instalacije provjerite je li kućište prikladno za matičnu ploču.
• Prije instalacije nemojte uklanjati ili lomiti naljepnicu S/N (serijski broj) matične ploče ili jamstvenu naljepnicu koju vam je dao prodavač. Te su naljepnice potrebne za provjeru valjanosti jamstva.
• Uvijek isključite napajanje izmjeničnom strujom tako da iskopčate kabel za napajanje iz utičnice prije instaliranja ili uklanjanja matične ploče ili drugih hardverskih komponenti.
• Kada spajate hardverske komponente na interne konektore na matičnoj ploči, provjerite jesu li čvrsto i sigurno spojeni.
• Kada rukujete matičnom pločom, izbjegavajte dodirivanje metalnih žica ili konektora.
• Najbolje je nositi narukvicu za zaštitu od elektrostatičkog pražnjenja (ESD) kada rukujete elektroničkim komponentama kao što su matična ploča, CPU ili memorija. Ako nemate ESD narukvicu, držite ruke suhima i prvo dodirnite metalni predmet kako biste uklonili statički elektricitet.
• Prije instaliranja matične ploče, postavite je na antistatičku podlogu ili unutar spremnika za zaštitu od elektrostatičkog pražnjenja.
• Prije spajanja ili iskopčavanja kabela za napajanje s matične ploče, provjerite je li napajanje isključeno.
• Prije uključivanja napajanja provjerite je li napon napajanja postavljen u skladu s lokalnim standardom napona.
• Prije korištenja proizvoda provjerite jesu li svi kabeli i konektori za napajanje vaših hardverskih komponenti spojeni.
• Kako biste spriječili oštećenje matične ploče, nemojte dopustiti da vijci dođu u kontakt sa strujnim krugom matične ploče ili njezinim komponentama.
• Provjerite nema li preostalih vijaka ili metalnih komponenti na matičnoj ploči ili unutar kućišta računala.
• Ne postavljajte računalni sustav na neravnu površinu.
• Ne postavljajte računalni sustav u okruženje visoke temperature ili vlažno okruženje.
• Uključivanje računala tijekom procesa instalacije može dovesti do oštećenja sustava komponenti, kao i do fizičke ozljede korisnika.
• Ako niste sigurni u bilo koji korak instalacije ili imate problem vezan uz korištenje proizvoda, obratite se certificiranom računalnom tehničaru.
• Ako koristite adapter, produžni kabel za napajanje ili razdjelnik, obavezno se posavjetujte s uputama za instalaciju i/ili uzemljenje.

Specifikacije proizvoda

CPU	LGA1200 paket: 11th Generation Intel® Core™ i9 procesori/Intel® Core™ i7 procesori/ Intel® Core™ i5 procesori 10th Generation Intel® Core™ i9 procesori/Intel® Core™ i7 procesori/Intel® Core™ i5 procesori/Intel® Core™ i3 procesori/Intel® Pentium® procesori/ Intel® Celeron® procesori* * Ograničeno na procesore s 4 MB Intel® Smart Cache, Intel® Celeron® G5xx5 family. (Posjetite web-mjesto tvrtke GIGABYTE za najnoviji popis podržanih CPU-a.) L3 predmemorija razlikuje se ovisno o CPU-u
Čipset	Intel® B560 Express Chipset
Memorija	11th Generation Intel® Core™ i9/i7/i5 procesori: Podrška za memorijske module DDR4 3200/3000/2933/2666/2400/2133 MHz 10th Generation Intel® Core™ i9/i7 procesori: Podrška za memorijske module DDR4 2933/2666/2400/2133 MHz 10th Generation Intel® Core™ i5/i3/Pentium® /Celeron® procesori: Podrška za memorijske module DDR4 2666/2400/2133 MHz 2 x DDR4 DIMM utičnice koje podržavaju do 64 GB (32 GB pojedinačnog DIMM kapaciteta) sistemske memorije Dvokanalna memorijska arhitektura Podrška za ECC Un-buffered DIMM 1Rx8/2Rx8 memorijske module (rade u non-ECC načinu rada) Podrška za non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memorijske module Podrška za Extreme Memory Profile (XMP) memorijske module (Posjetite web-mjesto tvrtke GIGABYTE za najnovije podržane brzine memorije i memorijske module.)
Ugrađena grafika	Integrirani grafički procesor - Intel® HD Graphics podrška: 1 x HDMI priključak, podržava maksimalnu rezoluciju od 4096x2160@60 Hz * Podrška za HDMI 2.0 verziju i HDCP 2.3. 1 x DisplayPort, podržava maksimalnu rezoluciju od 4096x2304@60 Hz * Podrška za DisplayPort 1.2 verziju i HDCP 2.3 (Grafičke specifikacije mogu se razlikovati ovisno o podršci za CPU.)
Audio	Realtek® Audio CODEC High Definition Audio 2/4/5.1/7.1-kanalni * Da biste konfigurirali 7.1-kanalni audio, morate otvoriti audio softver i odabrati Device advanced settings > Playback Device da biste prvo promijenili zadanu postavku.
LAN	Intel® 2.5GbE LAN čip (2.5 Gbit/1 Gbit/100 Mbit)
Modul za bežičnu komunikaciju	Intel® Wi-Fi 6 AX200 WIFI a, b, g, n, ac, ax, podržava 2.4/5 GHz Dual-Band BLUETOOTH 5.1 Podrška za 11ax 160MHz bežični standard i brzinu prijenosa podataka do 2.4 Gbps * Stvarna brzina prijenosa podataka može se razlikovati ovisno o okruženju i opremi.
Utori za proširenje	1 x PCI Express x16 utor, radi na x16 (PCI Express x16 utor u skladu je sa standardom PCI Express 4.0.)(Napomena)
Sučelje za pohranu	CPU: 1 1 x M.2 priključak (Socket 3, M key, type 2260/2280 PCIe 4.0 x4/x2 SSD podrška) (M2A_CPU)(Napomena) Čipset: 1 x M.2 priključak na stražnjoj strani matične ploče (Socket 3, M key, type 2260/2280 SATA i PCIe x4/x2 SSD podrška) (M2P_SB) 4 x SATA 6Gb/s priključci Intel® Optane™ Memory Ready
USB	Čipset: 2 x USB Type-C ® priključka, s USB 3.2 Gen 1 podrškom (1 priključak na stražnjoj ploči, 1 priključak dostupan putem internog USB zaglavlja) 1 x USB 3.2 Gen 2 Type-A priključak (crveni) na stražnjoj ploči 2 x USB 3.2 Gen 1 priključka dostupna putem internog USB zaglavlja 4 x USB 2.0/1.1 priključka (2 priključka na stražnjoj ploči, 2 priključka dostupna putem internog USB zaglavlja) Čipset+1 USB 3.2 Gen 1 Hub: 4 x USB 3.2 Gen 1 priključka na stražnjoj ploči
Interni priključci	1 x 24-pinski ATX glavni priključak za napajanje 1 x 8-pinski ATX 12V priključak za napajanje 1 x zaglavlje ventilatora CPU-a 2 x zaglavlja ventilatora sustava 1 x adresabilno zaglavlje LED trake 1 x RGB zaglavlje LED trake 4 x SATA 6Gb/s priključka 2 x M.2 Socket 3 priključka 1 x zaglavlje prednje ploče 1 x audio zaglavlje prednje ploče 1 x zaglavlje zvučnika 1 x USB Type-C® zaglavlje, s USB 3.2 Gen 1 podrškom 1 x USB 3.2 Gen 1 zaglavlje 1 x USB 2.0/1.1 zaglavlje 1 x Clear CMOS kratkospojnik 1 x zaglavlje za upad u kućište
Priključci stražnje ploče	1 x DisplayPort 1 x HDMI priključak 1 x USB Type-C® priključak, s USB 3.2 Gen 1 podrškom 1 x USB 3.2 Gen 2 Type-A priključak (crveni) 4 x USB 3.2 Gen 1 priključka 2 x USB 2.0/1.1 priključka 1 x Q-Flash Plus tipka 1 x RJ-45 priključak 2 x SMA antenska priključka (2T2R) 3 x audio utičnice
I/O kontroler	iTE ® I/O kontrolerski čip
Hardverski monitor	Detekcija napona Detekcija temperature Detekcija brzine ventilatora Upozorenje o kvaru ventilatora Kontrola brzine ventilatora * Hoće li funkcija kontrole brzine ventilatora biti podržana, ovisit će o hladnjaku koji instalirate.
BIOS	1 x 256 Mbit flash Korištenje licenciranog AMI UEFI BIOS-a PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Jedinstvene značajke	Podrška za APP Center * Dostupne aplikacije u APP Centeru mogu se razlikovati ovisno o modelu matične ploče. Podržane funkcije svake aplikacije također se mogu razlikovati ovisno o specifikacijama matične ploče. @BIOS EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup System Information Viewer Podrška za Q-Flash Plus Podrška za Q-Flash Podrška za Xpress Install
Priloženi softver	Norton® Internet Security (OEM verzija) cFosSpeed
Operativni sustav	Podrška za Windows 10 64-bitni
Faktor oblika	Mini-ITX faktor oblika; 17,0 cm x 17,0 cm

(Napomena) Podržano samo procesorima 11. generacije.
* GIGABYTE zadržava pravo izmjene specifikacija proizvoda i informacija vezanih uz proizvod bez prethodne obavijesti.

Posjetite web-mjesto tvrtke GIGABYTE za popise podrške za CPU, memorijske module, SSD-ove i M.2 uređaje.

Posjetite stranicu Support\Utility List na web-mjestu tvrtke GIGABYTE da biste preuzeli najnoviju verziju aplikacija.

Instaliranje CPU-a

Pročitajte sljedeće smjernice prije nego što počnete instalirati CPU:

• Provjerite podržava li matična ploča CPU. (Posjetite web-mjesto tvrtke GIGABYTE za najnoviji popis podržanih CPU-a.)
• Uvijek isključite računalo i iskopčajte kabel za napajanje iz utičnice prije instaliranja CPU-a kako biste spriječili oštećenje hardvera.
• Pronađite pin jedan na CPU-u. CPU se ne može umetnuti ako je pogrešno usmjeren. (Ili možete pronaći ureze s obje strane CPU-a i ključeve za poravnavanje na utičnici CPU-a.)
• Nanesite ravnomjeran i tanak sloj termalne paste na površinu CPU-a.
• Nemojte uključivati računalo ako hladnjak CPU-a nije instaliran, inače može doći do pregrijavanja i oštećenja CPU-a.
• Postavite frekvenciju hosta CPU-a u skladu sa specifikacijama CPU-a. Ne preporučuje se postavljanje frekvencije sabirnice sustava iznad hardverskih specifikacija jer ne ispunjava standardne zahtjeve za periferne uređaje. Ako želite postaviti frekvenciju iznad standardnih specifikacija, učinite to u skladu sa svojim hardverskim specifikacijama, uključujući CPU, grafičku karticu, memoriju, tvrdi disk itd.

Instaliranje CPU-a
Pronađite ključeve za poravnavanje na utičnici CPU-a matične ploče i ureze na CPU-u.

Nemojte uklanjati poklopac utičnice CPU-a prije umetanja CPU-a. Može iskočiti s ploče za opterećenje automatski tijekom procesa ponovnog uključivanja poluge nakon umetanja CPU-a.

Instaliranje memorije

Pročitajte sljedeće smjernice prije nego što počnete instalirati memoriju:

• Provjerite podržava li matična ploča memoriju. Preporučuje se korištenje memorije istog kapaciteta, marke, brzine i čipova. (Posjetite web stranicu GIGABYTE za najnovije podržane brzine memorije i memorijske module.)
• Uvijek isključite računalo i izvucite kabel za napajanje iz utičnice prije instaliranja memorije kako biste spriječili oštećenje hardvera.
• Memorijski moduli imaju dizajn otporan na pogreške. Memorijski modul može se instalirati samo u jednom smjeru. Ako ne možete umetnuti memoriju, promijenite smjer.

Konfiguracija memorije s dva kanala
Ova matična ploča pruža dva utora za memoriju i podržava tehnologiju s dva kanala. Nakon što se memorija instalira, BIOS će automatski otkriti specifikacije i kapacitet memorije. Omogućavanje načina rada memorije s dva kanala udvostručit će izvornu propusnost memorije.
Dva utora za memoriju podijeljena su u dva kanala, a svaki kanal ima jedan utor za memoriju kao što slijedi:

• Kanal A: DDR4_A1
• Kanal B: DDR4_B1

Posjetite web stranicu GIGABYTE za detalje o instalaciji hardvera.

Zbog ograničenja CPU-a, pročitajte sljedeće smjernice prije instaliranja memorije u načinu rada s dva kanala.

1. Način rada s dva kanala ne može se omogućiti ako je instaliran samo jedan memorijski modul.
2. Prilikom omogućavanja načina rada s dva kanala s dva memorijska modula, preporučuje se korištenje memorije istog kapaciteta, marke, brzine i čipova.

Instaliranje kartice za proširenje

Pročitajte sljedeće smjernice prije nego što počnete instalirati karticu za proširenje:

• Provjerite podržava li matična ploča karticu za proširenje. Pažljivo pročitajte priručnik koji ste dobili uz karticu za proširenje.
• Uvijek isključite računalo i izvucite kabel za napajanje iz utičnice prije instaliranja kartice za proširenje kako biste spriječili oštećenje hardvera.

Priključci na stražnjoj ploči

1. USB 3.2 Gen 2 Type-A priključak (crveni)
   USB 3.2 Gen 2 priključak podržava specifikaciju USB 3.2 Gen 2 i kompatibilan je sa specifikacijom USB 3.2 Gen 1 i USB 2.0. Koristite ovaj priključak za USB uređaje.
2. USB Type-C® priključak
   Reverzibilni USB priključak podržava specifikaciju USB 3.2 Gen 1 i kompatibilan je sa specifikacijom USB 2.0. Koristite ovaj priključak za USB uređaje.
3. USB 2.0/1.1 priključak (Q-Flash Plus priključak)
   USB priključak podržava specifikaciju USB 2.0/1.1. Koristite ovaj priključak za USB uređaje. Prije korištenja Q-Flash Plus (Napomena), provjerite jeste li prvo umetnuli USB flash pogon u ovaj priključak.
4. USB 2.0/1.1 priključak
   USB priključak podržava specifikaciju USB 2.0/1.1. Koristite ovaj priključak za USB uređaje.
5. USB 3.2 Gen 1 priključak
   USB 3.2 Gen 1 priključak podržava specifikaciju USB 3.2 Gen 1 i kompatibilan je sa specifikacijom USB 2.0. Koristite ovaj priključak za USB uređaje.
6. DisplayPort
   DisplayPort pruža visokokvalitetne digitalne slike i zvuk, podržavajući dvosmjerni prijenos zvuka. DisplayPort može podržati mehanizme zaštite sadržaja HDCP 2.3. Ovaj priključak možete koristiti za povezivanje monitora koji podržava DisplayPort. Napomena: Tehnologija DisplayPort može podržati maksimalnu razlučivost od 4096x2304@60 Hz, ali stvarne podržane razlučivosti ovise o monitoru koji se koristi.
7. HDMI priključak

   HDMI priključak podržava HDCP 2.3 i Dolby TrueHD i DTS HD Master Audio formate. Također podržava do 192KHz/16bitni 7.1-kanalni LPCM audio izlaz. Ovaj priključak možete koristiti za povezivanje monitora koji podržava HDMI. Maksimalna podržana razlučivost je 4096x2160@60 Hz, ali stvarne podržane razlučivosti ovise o monitoru koji se koristi.
   Nakon instaliranja HDMI/DisplayPort uređaja, provjerite jeste li postavili zadani uređaj za reprodukciju zvuka na HDMI/DisplayPort. (Naziv stavke može se razlikovati ovisno o vašem operativnom sustavu.)
   (Napomena) Da biste omogućili funkciju Q-Flash Plus, posjetite web stranicu "Jedinstvene značajke" web stranice GIGABYTE.
8. Q-Flash Plus gumb^(Napomena)
   Q-Flash Plus vam omogućuje ažuriranje BIOS-a kada je vaš sustav isključen (stanje gašenja S5). Spremite najnoviji BIOS na USB memorijski pogon i priključite ga u Q-Flash Plus priključak, a zatim možete automatski flashirati BIOS jednostavnim pritiskom na gumb Q-Flash Plus. QFLED će treptati kada započnu aktivnosti podudaranja i flashanja BIOS-a i prestat će treptati kada se dovrši flashanje glavnog BIOS-a.
9. RJ-45 LAN priključak
   Gigabit Ethernet LAN priključak pruža internetsku vezu brzinom prijenosa podataka do 2,5 Gbps. U nastavku su opisana stanja LED dioda LAN priključka.

   LED za vezu/brzinu:

   Stanje	Opis
   Zeleno	Brzina prijenosa podataka 2,5 Gbps
   Narančasto	Brzina prijenosa podataka 1 Gbps
   Isključeno	Brzina prijenosa podataka 100 Mbps

   LED aktivnosti:

   Stanje	Opis
   Treperi	U tijeku je prijenos ili primanje podataka
   Uključeno	Ne odvija se prijenos ili primanje podataka

10. SMA antenski priključci (2T2R)
    Koristite ovaj priključak za spajanje antene.
    Zategnite antene na antenske priključke, a zatim ispravno usmjerite antene za bolji prijem signala.
11. Linijski ulaz/Izlaz stražnjeg zvučnika
    Utičnica za linijski ulaz. Koristite ovu audio utičnicu za uređaje s linijskim ulazom kao što su optički pogon, walkman itd.
12. Linijski izlaz/Izlaz prednjeg zvučnika
    Utičnica za linijski izlaz. Ova utičnica podržava funkciju pojačavanja zvuka. Za bolju kvalitetu zvuka, preporučuje se da priključite slušalice/zvučnik u ovu utičnicu (stvarni učinci mogu varirati ovisno o uređaju koji se koristi).
13. Ulaz za mikrofon/Izlaz za središnji/subwoofer zvučnik
    Utičnica za mikrofon.

Konfiguracije audio utičnica:

Utičnica	Slušalice/2-kanalni	4-kanalni	5.1-kanalni	7.1-kanalni
Linijski ulaz/Izlaz stražnjeg zvučnika		✓	✓	✓
Linijski izlaz/Izlaz prednjeg zvučnika	✓	✓	✓	✓
Ulaz za mikrofon/Izlaz za središnji/subwoofer zvučnik			✓	✓
Linijski izlaz prednje ploče/Izlaz bočnog zvučnika				✓

• Možete promijeniti funkcionalnost audio utičnice pomoću audio softvera.
• Da biste konfigurirali 7.1-kanalni audio, morate otvoriti audio softver i odabrati Device advanced settings > Playback Device da biste prvo promijenili zadanu postavku.

• Prilikom uklanjanja kabela spojenog na priključak na stražnjoj ploči, prvo uklonite kabel s uređaja, a zatim ga uklonite s matične ploče.
• Prilikom uklanjanja kabela, povucite ga ravno iz priključka. Nemojte ga pomicati s jedne na drugu stranu kako biste spriječili električni kratki spoj unutar priključka kabela.

(Napomena) Da biste omogućili funkciju Q-Flash Plus, posjetite web stranicu "Jedinstvene značajke" web stranice GIGABYTE.
Posjetite web stranicu GIGABYTE za detalje o konfiguriranju audio softvera.

Interni priključci

1. ATX_12V_2X4
2. ATX
3. CPU_FAN
4. SYS_FAN1/2
5. D_LED
6. LED_C
7. SATA3 2/3/4/5
8. M2A_CPU/M2P_SB^(Napomena)
9. F_AUDIO
10. F_PANEL
11. SPEAKER
12. F_U32G1
13. F_U32CG1
14. F_USB1
15. CI
16. CLR_CMOS
17. BAT

(Napomena) M2P_SB priključak nalazi se na stražnjoj strani matične ploče.
Pročitajte sljedeće smjernice prije spajanja vanjskih uređaja:

• Prvo provjerite jesu li vaši uređaji usklađeni s priključcima koje želite spojiti.
• Prije instaliranja uređaja obavezno isključite uređaje i računalo. Isključite kabel za napajanje iz utičnice kako biste spriječili oštećenje uređaja.
• Nakon instaliranja uređaja i prije uključivanja računala, provjerite je li kabel uređaja sigurno pričvršćen na priključak na matičnoj ploči.

ATX_12V_2X4/ATX (2x4 12V konektor za napajanje i 2x12 glavni konektor za napajanje)

Korištenjem konektora za napajanje, napajanje može osigurati dovoljno stabilne energije za sve komponente na matičnoj ploči. Prije spajanja konektora za napajanje, prvo provjerite je li napajanje isključeno i jesu li svi uređaji ispravno instalirani. Konektor za napajanje ima dizajn otporan na pogreške. Spojite kabel za napajanje na konektor za napajanje u ispravnoj orijentaciji.
12V konektor za napajanje uglavnom napaja CPU. Ako 12V konektor za napajanje nije spojen, računalo se neće pokrenuti.
Kako bi se zadovoljili zahtjevi proširenja, preporučuje se korištenje napajanja koje može izdržati veliku potrošnju energije (500 W ili više). Ako se koristi napajanje koje ne osigurava potrebnu snagu, rezultat može dovesti do nestabilnog ili nepodizajućeg sustava.

ATX_12V_2X4

Broj pina	Definicija
1	GND (samo za 2x4-pinski 12V)
2	GND (samo za 2x4-pinski 12V)
3	GND
4	GND
5	+12V (samo za 2x4-pinski 12V)
6	+12V (samo za 2x4-pinski 12V)
7	+12V
8	+12V

ATX

Broj pina	Definicija
1	3.3V
2	3.3V
3	GND
4	+5V
5	GND
6	+5V
7	GND
8	Power Good
9	5VSB (stand by +5V)
10	+12V
11	+12V (samo za 2x12-pinski ATX)
12	3.3V (samo za 2x12-pinski ATX)
13	3.3V
14	-12V
15	GND
16	PS_ON (soft On/Off)
17	GND
18	GND
19	GND
20	NC
21	+5V
22	+5V
23	+5V (samo za 2x12-pinski ATX)
24	GND (samo za 2x12-pinski ATX)

CPU_FAN/SYS_FAN1/2 (priključci za ventilatore)

Svi priključci za ventilatore na ovoj matičnoj ploči su 4-pinski. Većina priključaka za ventilatore ima dizajn otporan na pogreške. Prilikom spajanja kabela ventilatora, obavezno ga spojite u ispravnoj orijentaciji (crna žica konektora je žica uzemljenja). Funkcija kontrole brzine zahtijeva korištenje ventilatora s dizajnom kontrole brzine ventilatora. Za optimalno odvođenje topline, preporučuje se ugradnja sistemskog ventilatora unutar kućišta.

Broj pina	Definicija
1	GND
2	Kontrola brzine napona
3	Osjetilo
4	PWM kontrola brzine

Konektor	CPU_FAN	SYS_FAN1/2
Maksimalna struja	2A	2A
Maksimalna snaga	24W	24W

• Obavezno spojite kabele ventilatora na priključke ventilatora kako biste spriječili pregrijavanje CPU-a i sustava. Pregrijavanje može dovesti do oštećenja CPU-a ili se sustav može smrznuti.
• Ovi priključci ventilatora nisu konfiguracijski kratkospojnici. Ne stavljajte kratkospojnik na priključke.

D_LED (adresabilni priključak za LED traku)

Priključak se može koristiti za spajanje standardne 5050 adresabilne LED trake, s maksimalnom snagom od 5 A (5 V) i maksimalnim brojem od 1000 LED dioda.

Broj pina	Definicija
1	V (5V)
2	Podaci
3	Nema pina
4	GND

Spojite svoju adresabilnu LED traku na priključak. Pin za napajanje (označen trokutom na utikaču) LED trake mora biti spojen na pin 1 adresabilnog priključka LED trake. Neispravno spajanje može dovesti do oštećenja LED trake.

LED_C (RGB priključak za LED traku)

Priključak se može koristiti za spajanje standardne 5050 RGB LED trake (12V/G/R/B), s maksimalnom snagom od 2 A (12 V) i maksimalnom duljinom od 2 m.

Broj pina	Definicija
1	12V
2	G
3	R
4	B

Spojite jedan kraj produžnog kabela RGB LED trake na priključak, a drugi kraj na svoju RGB LED traku. Crna žica (označena trokutom na utikaču) produžnog kabela mora biti spojena na pin 1 (12V) ovog priključka. 12V pin (označen strelicom) na drugom kraju produžnog kabela mora biti poravnat s 12V LED trake. Budite oprezni s orijentacijom spajanja LED trake; neispravno spajanje može dovesti do oštećenja LED trake.
Za informacije o tome kako uključiti/isključiti svjetla LED trake, posjetite web stranicu "Jedinstvene značajke" na GIGABYTE web stranici.
Prije instaliranja uređaja obavezno isključite uređaje i računalo. Isključite kabel za napajanje iz utičnice kako biste spriječili oštećenje uređaja.

SATA3 2/3/4/5 (SATA 6Gb/s priključci)

SATA priključci su u skladu sa SATA 6Gb/s standardom i kompatibilni su sa SATA 3Gb/s i SATA 1.5Gb/s standardom. Svaki SATA priključak podržava jedan SATA uređaj.

Broj pina	Definicija
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

Da biste omogućili hot-plugging za SATA priključke, pogledajte "BIOS Setup", "Settings\IO Ports\ SATA And RST Configuration" za više informacija.

M2A_CPU^{(Napomena 1)}/M2P_SB^{(Napomena 2)} (M.2 Socket 3 priključci)

M.2 priključak podržava M.2 SATA SSD-ove ili M.2 PCIe SSD-ove.

Slijedite korake u nastavku za ispravnu instalaciju M.2 SSD-a u M.2 priključak.

1. korak:
Pronađite M.2 priključak u koji ćete instalirati M.2 SSD, upotrijebite odvijač da odvrnete vijak na hladnjaku i zatim uklonite hladnjak (samo M2A_CPU priključak ima hladnjak). Uklonite zaštitnu foliju s termalne podloge na M.2 priključku.

2. korak:
Pronađite odgovarajuću rupu za montažu na temelju duljine vašeg M.2 SSD pogona. Ako je potrebno, pomaknite odstojnik u željenu rupu za montažu. Umetnite M.2 SSD u M.2 priključak pod kutom.

3. korak:
Pritisnite M.2 SSD prema dolje i zatim upotrijebite priloženi vijak da ga učvrstite u priključak. Vratite hladnjak i pričvrstite ga na izvornu rupu. Uklonite zaštitnu foliju s dna hladnjaka prije vraćanja hladnjaka.

(Napomena 1) Podržano samo procesorima 11. generacije.
(Napomena 2) M2P_SB priključak nalazi se na stražnjoj strani matične ploče.

F_AUDIO (Audio zaglavlje prednje ploče)

Audio zaglavlje prednje ploče podržava High Definition audio (HD). Možete spojiti audio modul prednje ploče kućišta na ovo zaglavlje. Provjerite odgovaraju li rasporedi žica konektora modula rasporedima pinova zaglavlja matične ploče. Neispravan spoj između konektora modula i zaglavlja matične ploče onemogućit će rad uređaja ili ga čak oštetiti.

Broj pina	Definicija
1	MIC2_L
2	GND
3	MIC2_R
4	NC
5	LINE2_R
6	Sense
7	FAUDIO_JD
8	Nema pina
9	LINE2_L
10	Sense

Neka kućišta imaju audio modul prednje ploče koji ima odvojene konektore na svakoj žici umjesto jednog utikača. Za informacije o spajanju audio modula prednje ploče koji ima različite rasporede žica, obratite se proizvođaču kućišta.

F_PANEL (Zaglavlje prednje ploče)

Spojite prekidač za napajanje, prekidač za resetiranje i indikator statusa sustava na kućištu na ovo zaglavlje prema rasporedima pinova u nastavku. Obratite pozornost na pozitivne i negativne pinove prije spajanja kabela.

• PLED (LED napajanja):

  Status sustava	LED
  S0	Uključeno
  S3/S4/S5	Isključeno

Spaja se na indikator statusa napajanja na prednjoj ploči kućišta. LED svijetli kada sustav radi. LED je isključen kada je sustav u stanju mirovanja S3/S4 ili isključen (S5).

• PW (Prekidač za napajanje):
  Spaja se na prekidač za napajanje na prednjoj ploči kućišta. Možete konfigurirati način isključivanja sustava pomoću prekidača za napajanje (pogledajte "BIOS Setup", "Settings\Platform Power" za više informacija).
• HD (LED aktivnosti tvrdog diska):
  Spaja se na LED aktivnosti tvrdog diska na prednjoj ploči kućišta. LED svijetli kada tvrdi disk čita ili piše podatke.
• RES (Prekidač za resetiranje):
  Spaja se na prekidač za resetiranje na prednjoj ploči kućišta. Pritisnite prekidač za resetiranje za ponovno pokretanje računala ako se računalo zamrzne i ne uspije normalno ponovno pokrenuti.
• NC: Nema spoja.
  Dizajn prednje ploče može se razlikovati ovisno o kućištu. Modul prednje ploče uglavnom se sastoji od prekidača za napajanje, prekidača za resetiranje, LED napajanja, LED aktivnosti tvrdog diska itd. Kada spajate modul prednje ploče kućišta na ovo zaglavlje, provjerite jesu li rasporedi žica i rasporedi pinova ispravno usklađeni.

SPEAKER (Zaglavlje zvučnika)

Sustav javlja status pokretanja sustava izdavanjem koda zvučnog signala. Jedan kratki zvučni signal čut će se ako se ne otkrije problem pri pokretanju sustava. Ovo zaglavlje također može pružiti audio izlaz u operativnom sustavu.

Broj pina	Definicija
1	SPK+
2	SPK-

F_U32G1 (USB 3.2 Gen 1 zaglavlje)

Zaglavlje je u skladu sa specifikacijom USB 3.2 Gen 1 i USB 2.0 i može pružiti dva USB priključka. Za kupnju dodatne 3,5" prednje ploče koja pruža dva USB 3.2 Gen 1 priključka, obratite se lokalnom prodavaču.

Broj pina	Definicija
1	VBUS
2	SSRX1-
3	SSRX1+
4	GND
5	SSTX1-
6	SSTX1+
7	GND
8	D1-
9	D1+
10	NC
11	D2+
12	D2-
13	GND
14	SSTX2+
15	SSTX2-
16	GND
17	SSRX2+
18	SSRX2-
19	VBUS
20	Nema pina

F_U32CG1 (USB Type-C^® zaglavlje s podrškom za USB 3.2 Gen 1)

Zaglavlje je u skladu sa specifikacijom USB 3.2 Gen 1 i može pružiti jedan USB priključak.

Broj pina	Definicija
1	VBUS
2	TX1+
3	TX1-
4	GND
5	RX1+
6	RX1-
7	VBUS
8	CC1
9	SBU1
10	SBU2
11	VBUS
12	TX2+
13	TX2-
14	GND
15	RX2+
16	RX2-
17	GND
18	D-
19	D+
20	CC2

F_USB1 (USB 2.0/1.1 zaglavlje)

Zaglavlje je u skladu sa specifikacijom USB 2.0/1.1. Svako USB zaglavlje može pružiti dva USB priključka putem dodatnog USB nosača. Za kupnju dodatnog USB nosača, obratite se lokalnom prodavaču.

Broj pina	Definicija
1	Napajanje (5V)
2	Napajanje (5V)
3	USB DX-
4	USB DY-
5	USB DX+
6	USB DY+
7	GND
8	GND
9	Nema pina
10	NC

• Nemojte priključivati kabel IEEE 1394 nosača (2x5-pinski) u USB 2.0/1.1 zaglavlje.
• Prije instaliranja USB nosača, obavezno isključite računalo i iskopčajte kabel napajanja iz utičnice kako biste spriječili oštećenje USB nosača.

CI (Zaglavlje za upad u kućište)

Ova matična ploča pruža značajku detekcije kućišta koja detektira je li uklonjen poklopac kućišta. Ova funkcija zahtijeva kućište s dizajnom detekcije upada u kućište.

Broj pina	Definicija
1	Signal
2	GND

CLR_CMOS (Clear CMOS kratkospojnik)

Koristite ovaj kratkospojnik za brisanje BIOS konfiguracije i vraćanje CMOS vrijednosti na tvorničke postavke. Da biste izbrisali CMOS vrijednosti, upotrijebite metalni predmet poput odvijača da dodirnete dva pina nekoliko sekundi.
Otvoreno: Normalno

Kratko: Izbriši CMOS vrijednosti

• Uvijek isključite računalo i iskopčajte kabel napajanja iz utičnice prije brisanja CMOS vrijednosti.
• Nakon ponovnog pokretanja sustava, idite na BIOS Setup da biste učitali tvorničke postavke (odaberite Load Optimized Defaults) ili ručno konfigurirajte BIOS postavke (pogledajte "BIOS Setup" za BIOS konfiguracije).

BAT (Baterija)

Baterija osigurava napajanje za održavanje vrijednosti (kao što su konfiguracije BIOS-a, datum i vrijeme) u CMOS-u kada je računalo isključeno. Zamijenite bateriju kada napon baterije padne na nisku razinu, jer inače vrijednosti CMOS-a možda neće biti točne ili se mogu izgubiti.

Pin br.	Definicija
1 (+)	Napajanje RTC-a
2 (-)	GND

Možete izbrisati vrijednosti CMOS-a uklanjanjem baterije:

1. Isključite računalo i iskopčajte kabel za napajanje.
2. Iskopčajte kabel baterije s zaglavlja kabela baterije i pričekajte jednu minutu.
3. Uključite kabel baterije.
4. Uključite kabel za napajanje i ponovno pokrenite računalo.

• Uvijek isključite računalo i iskopčajte kabel za napajanje prije zamjene baterije.
• Zamijenite bateriju ekvivalentnom. Može doći do oštećenja uređaja ako je baterija zamijenjena pogrešnim modelom.
• Obratite se mjestu kupnje ili lokalnom prodavaču ako ne možete sami zamijeniti bateriju ili niste sigurni u model baterije.
• Istrošene baterije moraju se zbrinuti u skladu s lokalnim propisima o zaštiti okoliša.

BIOS Setup

BIOS (Basic Input and Output System) bilježi hardverske parametre sustava u CMOS na matičnoj ploči. Njegove glavne funkcije uključuju provođenje samotestiranja pri uključivanju (Power-On Self-Test, POST) tijekom pokretanja sustava, spremanje parametara sustava i učitavanje operativnog sustava itd. BIOS uključuje program BIOS Setup koji korisniku omogućuje izmjenu osnovnih postavki konfiguracije sustava ili aktiviranje određenih značajki sustava.
Kada je napajanje isključeno, baterija na matičnoj ploči osigurava potrebno napajanje CMOS-u kako bi se vrijednosti konfiguracije zadržale u CMOS-u.
Da biste pristupili programu BIOS Setup, pritisnite tipku <Delete> tijekom POST-a kada se uključi napajanje.
Za nadogradnju BIOS-a, koristite GIGABYTE Q-Flash ili @BIOS uslužni program.

• Q-Flash omogućuje korisniku brzu i jednostavnu nadogradnju ili sigurnosno kopiranje BIOS-a bez ulaska u operativni sustav.
• @BIOS je uslužni program za Windows koji pretražuje i preuzima najnoviju verziju BIOS-a s interneta i ažurira BIOS.

• Budući da je ažuriranje BIOS-a potencijalno rizično, ako ne nailazite na probleme koristeći trenutnu verziju BIOS-a, preporučuje se da ne ažurirate BIOS. Za ažuriranje BIOS-a, učinite to s oprezom. Neadekvatno ažuriranje BIOS-a može rezultirati neispravnim radom sustava.
• Preporučuje se da ne mijenjate zadane postavke (osim ako to nije potrebno) kako biste spriječili nestabilnost sustava ili druge neočekivane rezultate. Neadekvatna promjena postavki može rezultirati neuspjehom pokretanja sustava. Ako se to dogodi, pokušajte očistiti CMOS vrijednosti i vratiti ploču na zadane vrijednosti. (Pogledajte odjeljak "Load Optimized Defaults" (Učitaj optimizirane zadane postavke) u ovom poglavlju ili uvod u kratkospojnik za bateriju/čišćenje CMOS-a za način brisanja CMOS vrijednosti.)

Početni zaslon

Sljedeći početni zaslon logotipa pojavit će se kada se računalo pokrene.

Postoje dva različita načina rada BIOS-a kao što slijedi i možete koristiti tipku <F2> za prebacivanje između dva načina rada. Easy Mode (Jednostavan način rada) omogućuje korisnicima brzi pregled trenutnih informacija o sustavu ili podešavanje za optimalne performanse. U Easy Mode (Jednostavnom načinu rada), možete koristiti miš za kretanje kroz stavke konfiguracije. Advanced Mode (Napredni način rada) pruža detaljne postavke BIOS-a. Možete pritisnuti tipke sa strelicama na tipkovnici za kretanje među stavkama i pritisnuti <Enter> za prihvaćanje ili ulazak u podizbornik. Ili možete koristiti miš za odabir željene stavke.

• Kada sustav nije stabilan kao obično, odaberite stavku Load Optimized Defaults (Učitaj optimizirane zadane postavke) kako biste sustav postavili na njegove zadane postavke.
• Izbornici BIOS Setup opisani u ovom poglavlju služe samo kao referenca i mogu se razlikovati ovisno o verziji BIOS-a.

Glavni izbornik

Funkcijske tipke naprednog načina rada

<←><→>	Pomaknite traku za odabir da biste odabrali izbornik za postavljanje
<↑><↓>	Pomaknite traku za odabir da biste odabrali stavku konfiguracije u izborniku
<Enter>/Double Click	Izvršite naredbu ili uđite u izbornik
<+>/<Page Up>	Povećajte numeričku vrijednost ili izvršite promjene
<->/<Page Down>	Smanjite numeričku vrijednost ili izvršite promjene
<F1>	Prikažite opise funkcijskih tipki
<F2>	Prebacite se na Easy Mode (Jednostavan način rada)
<F3>	Spremite trenutne postavke BIOS-a u profil
<F4>	Učitajte postavke BIOS-a iz prethodno stvorenog profila
<F5>	Vratite prethodne postavke BIOS-a za trenutne podizbornike
<F6>	Prikažite zaslon Smart Fan 6
<F7>	Učitajte optimizirane zadane postavke BIOS-a za trenutne podizbornike
<F8>	Pristupite uslužnom programu Q-Flash
<F10>	Spremite sve promjene i izađite iz programa BIOS Setup
<F11>	Prebacite se na podizbornik Favorites (Favoriti)
<F12>	Snimite trenutni zaslon kao sliku i spremite ga na USB pogon
<Insert>	Dodajte ili uklonite omiljenu opciju
<Ctrl>+<S>	Prikažite informacije o instaliranoj memoriji
<Esc>	Glavni izbornik: Izađite iz programa BIOS Setup Podizbornici: Izađite iz trenutnog podizbornika

Smart Fan 6

Koristite funkcijsku tipku <F6> za brzi prelazak na ovaj zaslon. Ovaj zaslon vam omogućuje konfiguriranje postavki vezanih uz brzinu ventilatora za svaki priključak ventilatora ili praćenje temperature sustava/CPU-a.

• TUNE ALL (Podesi sve)
  Omogućuje primjenu trenutnih postavki na sve priključke ventilatora.
• Temperature (Temperatura)
  Prikazuje trenutnu temperaturu odabranog ciljanog područja.
• Fan Speed (Brzina ventilatora)
  Prikazuje trenutne brzine ventilatora.
• Flow Rate (Protok)
  Prikazuje protok vašeg sustava vodenog hlađenja. Pritisnite <Enter> na Fan Speed (Brzina ventilatora) da biste se prebacili na ovu funkciju.
• Fan Speed Control (Kontrola brzine ventilatora)
  Omogućuje vam određivanje želite li omogućiti funkciju kontrole brzine ventilatora i podešavanje brzine ventilatora.
  • Normal
    Omogućuje ventilatoru rad pri različitim brzinama ovisno o temperaturi. Možete podesiti brzinu ventilatora pomoću programa System Information Viewer na temelju zahtjeva vašeg sustava. (Zadano)
  • Silent
    Omogućuje ventilatoru rad pri malim brzinama.
  • Manual
    Omogućuje vam povlačenje čvorova krivulje za podešavanje brzine ventilatora. Ili možete koristiti značajku EZ Tuning (EZ podešavanje). Nakon podešavanja položaja čvora, pritisnite Apply (Primijeni) za automatsko izračunavanje nagiba krivulje.
  • Full Speed (Puna brzina)
    Omogućuje ventilatoru rad pri punim brzinama.
• Fan Control Use Temperature Input (Upravljanje ventilatorom koristi temperaturni ulaz)
  Omogućuje vam odabir referentne temperature za upravljanje brzinom ventilatora.
• Temperature Interval (Temperaturni interval)
  Omogućuje vam odabir temperaturnog intervala za promjenu brzine ventilatora.
• FAN Control Mode (Način upravljanja ventilatorom)
  • Auto
    Omogućuje BIOS-u automatsko otkrivanje vrste instaliranog ventilatora i postavljanje optimalnog načina upravljanja. (Zadano)
  • Voltage (Napon)
    Način rada Voltage (Napon) preporučuje se za 3-pinski ventilator.
  • PWM
    PWM način rada preporučuje se za 4-pinski ventilator.
• FAN Stop (Zaustavljanje ventilatora)
  Omogućuje ili onemogućuje funkciju zaustavljanja ventilatora. Temperaturnu granicu možete postaviti pomoću temperaturne krivulje. Ventilator prestaje raditi kada je temperatura niža od granice. (Zadano: Onemogućeno)
• FAN Mode (Način rada ventilatora)
  Omogućuje vam postavljanje načina rada ventilatora.
  • Slope (Nagib)
    Podešava brzinu ventilatora linearno na temelju temperature. (Zadano)
  • Stair (Stepenica)
    Podešava brzinu ventilatora postupno na temelju temperature.
• FAN Fail Warning (Upozorenje o kvaru ventilatora)
  Omogućuje sustavu da emitira zvuk upozorenja ako ventilator nije spojen ili ne radi. Provjerite stanje ventilatora ili priključak ventilatora kada se to dogodi. (Zadano: Onemogućeno)
• Save Fan Profile (Spremi profil ventilatora)
  Ova funkcija vam omogućuje spremanje trenutnih postavki u profil. Profil možete spremiti u BIOS ili odabrati Select File in HDD/FDD/USB (Odaberite datoteku na HDD/FDD/USB) da biste spremili profil na svoj uređaj za pohranu.
• Load Fan Profile (Učitaj profil ventilatora)
  Ova funkcija vam omogućuje učitavanje prethodno spremljenog BIOS profila bez gnjavaže ponovnog konfiguriranja postavki BIOS-a. Ili možete odabrati Select File in HDD/FDD/USB (Odaberite datoteku na HDD/FDD/USB) da biste učitali profil sa svog uređaja za pohranu.

Favorites (F11)

Postavite svoje često korištene opcije kao favorite i koristite tipku <F11> za brzi prelazak na stranicu na kojoj se nalaze sve vaše omiljene opcije. Da biste dodali ili uklonili omiljenu opciju, idite na njezinu izvornu stranicu i pritisnite <Insert> na opciji. Opcija je označena zvjezdicom ako je postavljena kao "favorite" (omiljena).

Tweaker

Hoće li sustav raditi stabilno s postavkama overclocka/prenapona koje ste napravili ovisi o vašim ukupnim konfiguracijama sustava. Neispravno izvođenje overclocka/prenapona može rezultirati oštećenjem CPU-a, čipseta ili memorije i smanjiti korisni vijek trajanja tih komponenti. Ova stranica je samo za napredne korisnike i preporučujemo da ne mijenjate zadane postavke kako biste spriječili nestabilnost sustava ili druge neočekivane rezultate. (Neodgovarajuća promjena postavki može dovesti do neuspjeha pokretanja sustava. Ako se to dogodi, obrišite CMOS vrijednosti i vratite ploču na zadane vrijednosti.)

• CPU Clock Ratio
  Omogućuje vam promjenu omjera takta za instalirani CPU. Podesivi raspon ovisi o CPU-u koji se instalira.
• Ring Ratio
  Omogućuje vam postavljanje omjera CPU Uncore. Podesivi raspon ovisi o CPU-u koji se koristi. (Zadano: Auto)
• IGP Ratio^{(Napomena 1)}
  Omogućuje vam postavljanje grafičkog omjera. (Zadano: Auto)
• AVX Disable^{(Napomena 1)}
  Omogućuje vam onemogućavanje AVX skupova instrukcija na CPU-u koji podržava AVX. (Zadano: Auto)
• AVX512 Disable^{(Napomena 1)}
  Omogućuje vam onemogućavanje AVX-512 skupova instrukcija na CPU-u koji podržava AVX-512. (Zadano: Auto)

Napredne postavke CPU-a

• Core Fused Max Core Ratio^{(Napomena 1)}
  Prikazuje najvišu frekvenciju svake jezgre.
• CPU Over Temperature Protection ^{(Napomena 1)}
  Omogućuje vam precizno podešavanje TJ Max offset vrijednosti. (Zadano: Auto)
• FCLK Frequency for Early Power On ^{(Napomena 1)}
  Omogućuje vam postavljanje FCLK frekvencije. Opcije su: Normal(800Mhz), 1GHz, 400MHz. (Zadano: 1GHz)
• Hyper-Threading Technology
  Omogućuje vam da odredite hoćete li omogućiti tehnologiju višestrukog navoja kada koristite Intel^® CPU koji podržava ovu funkciju. Ova značajka radi samo za operativne sustave koji podržavaju način rada s više procesora. Auto omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Auto)
• No. of CPU Cores Enabled
  Omogućuje vam odabir broja jezgri CPU-a koje će se omogućiti u Intel^® višejezgrenom CPU-u (broj jezgri CPU-a može se razlikovati ovisno o CPU-u). Auto omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Auto)
• Intel(R) Speed Shift Technology (Intel^® Speed Shift Technology) ^{(Napomena 1)}
  Omogućuje ili onemogućuje Intel^® Speed Shift Technology. Omogućavanje ove značajke omogućuje procesoru da brže poveća svoju radnu frekvenciju i zatim poboljšava odziv sustava. (Zadano: Enabled)
• CPU Thermal Monitor ^{(Napomena 1)}
  Omogućuje ili onemogućuje Intel^® Thermal Monitor funkciju, funkciju zaštite od pregrijavanja CPU-a. Kada je omogućena, frekvencija i napon jezgre CPU-a bit će smanjeni kada se CPU pregrije. Auto omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Auto)
• Ring to Core offset (Down Bin)
  Omogućuje vam da odredite hoćete li onemogućiti funkciju automatskog smanjenja omjera CPU prstena. Auto omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Auto)
• CPU EIST Function ^{(Napomena 1)}
  Omogućuje ili onemogućuje Enhanced Intel^® Speed Step Technology (EIST). Ovisno o opterećenju CPU-a, Intel^® EIST tehnologija može dinamički i učinkovito sniziti napon i frekvenciju jezgre CPU-a kako bi se smanjila prosječna potrošnja energije i proizvodnja topline. Auto omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Auto)
• Race To Halt (RTH) ^{(Napomena 1)}/Energy Efficient Turbo ^{(Napomena 1)}
  Omogućuje ili onemogućuje postavke vezane uz uštedu energije CPU-a. (Zadano: Auto)
• Intel(R) Turbo Boost Technology ^{(Napomena 1)}
  Omogućuje vam da odredite hoćete li omogućiti Intel^® CPU Turbo Boost tehnologiju. Auto omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Auto)
• Intel(R) Turbo Boost Max Technology 3.0 ^{(Napomena 1)}
  Omogućuje ili onemogućuje Intel^® Turbo Boost Max Technology 3.0. Intel^® Turbo Boost Max Technology 3.0 omogućuje sustavu da identificira jezgru procesora s najboljim performansama i omogućuje vam ručno usmjeravanje najkritičnijih radnih opterećenja na nju. Možete čak i pojedinačno prilagoditi frekvenciju svake jezgre za optimizaciju performansi. (Zadano: Enabled)
• CPU Flex Ratio Override
  Omogućuje ili onemogućuje CPU Flex Ratio. Maksimalni omjer takta CPU-a temeljit će se na vrijednosti CPU Flex Ratio Settings ako je CPU Clock Ratio postavljen na Auto. (Zadano: Disabled)
• CPU Flex Ratio Settings
  Omogućuje vam postavljanje CPU Flex Ratio. Podesivi raspon može se razlikovati ovisno o CPU-u.
• Frequency Clipping TVB ^{(Napomena 1)}
  Omogućuje vam da omogućite ili onemogućite automatsko smanjenje frekvencije CPU-a koje pokreće Thermal Velocity Boost. Auto omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Auto)
• Voltage reduction initiated TVB ^{(Napomena 1)}
  Omogućuje vam da omogućite ili onemogućite automatsko smanjenje napona CPU-a koje pokreće Thermal Velocity Boost. Auto omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Auto)

Active Turbo Ratios

• Turbo Ratio (Core Active)
  Omogućuje vam postavljanje CPU Turbo omjera za aktivne jezgre. Auto postavlja CPU Turbo omjere prema specifikacijama CPU-a. Ova stavka se može konfigurirati samo kada je Active Turbo Ratios postavljeno na Manual. (Zadano: Auto)

Per Core HT Disable Setting

• HT Disable^{(Napomena 1)}
  Omogućuje vam da odredite hoćete li onemogućiti HT značajku za svaku jezgru CPU-a. Ova stavka se može konfigurirati samo kada je Per Core HT Disable Setting postavljeno na Manual. (Zadano: Disabled)

C-States Control

• CPU Enhanced Halt (C1E)
  Omogućuje ili onemogućuje Intel^® CPU Enhanced Halt (C1E) funkciju, funkciju uštede energije CPU-a u stanju zaustavljanja sustava. Kada je omogućena, frekvencija i napon jezgre CPU-a bit će smanjeni tijekom stanja zaustavljanja sustava kako bi se smanjila potrošnja energije. Auto omogućuje BIOS-u da automatski konfigurira ovu postavku. Ova stavka se može konfigurirati samo kada je C-States omogućeno. (Zadano: Auto)
• C3 State Support ^{(Napomena 1)}
  Omogućuje vam da odredite hoćete li dopustiti CPU-u da uđe u C3 način rada u stanju zaustavljanja sustava. Kada je omogućena, frekvencija i napon jezgre CPU-a bit će smanjeni tijekom stanja zaustavljanja sustava kako bi se smanjila potrošnja energije. C3 stanje je poboljšano stanje uštede energije od C1. Auto omogućuje BIOS-u da automatski konfigurira ovu postavku. Ova stavka se može konfigurirati samo kada je C-States omogućeno. (Zadano: Auto)
• C6/C7 State Support
  Omogućuje vam da odredite hoćete li dopustiti CPU-u da uđe u C6/C7 način rada u stanju zaustavljanja sustava. Kada je omogućena, frekvencija i napon jezgre CPU-a bit će smanjeni tijekom stanja zaustavljanja sustava kako bi se smanjila potrošnja energije. C6/C7 stanje je poboljšano stanje uštede energije od C3. Auto omogućuje BIOS-u da automatski konfigurira ovu postavku. Ova stavka se može konfigurirati samo kada je C-States Control postavljeno na Enabled. (Zadano: Auto)
• C8 State Support ^{(Napomena 1)}
  Omogućuje vam da odredite hoćete li dopustiti CPU-u da uđe u C8 način rada u stanju zaustavljanja sustava. Kada je omogućena, frekvencija i napon jezgre CPU-a bit će smanjeni tijekom stanja zaustavljanja sustava kako bi se smanjila potrošnja energije. C8 stanje je poboljšano stanje uštede energije od C6/C7. Auto omogućuje BIOS-u da automatski konfigurira ovu postavku. Ova stavka se može konfigurirati samo kada je C-States Control postavljeno na Enabled. (Zadano: Auto)
• C10 State Support ^{(Napomena 1)}
  Omogućuje vam da odredite hoćete li dopustiti CPU-u da uđe u C10 način rada u stanju zaustavljanja sustava. Kada je omogućena, frekvencija i napon jezgre CPU-a bit će smanjeni tijekom stanja zaustavljanja sustava kako bi se smanjila potrošnja energije. C10 stanje je poboljšano stanje uštede energije od C8. Auto omogućuje BIOS-u da automatski konfigurira ovu postavku. Ova stavka se može konfigurirati samo kada je C-States Control postavljeno na Enabled. (Zadano: Auto)
• Package C State Limit ^{(Napomena 1)}
  Omogućuje vam da odredite granicu C-stanja za procesor. Auto omogućuje BIOS-u da automatski konfigurira ovu postavku. Ova stavka se može konfigurirati samo kada je C-States Control postavljeno na Enabled. (Zadano: Auto)
• CPU Power Performance ^{(Napomena 1)}
  Omogućuje vam da odredite hoćete li povećati performanse CPU-a. (Zadano: Auto)

Turbo Power Limits
Omogućuje vam postavljanje ograničenja snage za CPU Turbo način rada. Kada potrošnja energije CPU-a premaši specificirano ograničenje snage, CPU će automatski smanjiti frekvenciju jezgre kako bi smanjio snagu. Auto postavlja ograničenje snage prema specifikacijama CPU-a. (Zadano: Auto)

• Power Limit TDP (Watts) / Power Limit Time
  Omogućuje vam postavljanje ograničenja snage za CPU/platformu/memoriju Turbo način rada i koliko je vremena potrebno za rad pri specificiranom ograničenju snage. Auto postavlja ograničenje snage prema specifikacijama CPU-a. Ova stavka se može konfigurirati samo kada je Turbo Power Limits postavljeno na Enabled. (Zadano: Auto)
• Core Current Limit (Amps)
  Omogućuje vam postavljanje ograničenja struje za CPU Turbo način rada. Kada struja CPU-a premaši specificirano ograničenje struje, CPU će automatski smanjiti frekvenciju jezgre kako bi smanjio struju. Auto postavlja ograničenje snage prema specifikacijama CPU-a. Ova stavka se može konfigurirati samo kada je Turbo Power Limits postavljeno na Enabled. (Zadano: Auto)

Turbo Per Core Limit Control ^{(Napomena 1)}
Omogućuje vam zasebno upravljanje ograničenjem svake jezgre CPU-a. (Zadano: Auto)

• Extreme Memory Profile (X.M.P.)^{(Napomena 2)}
  Omogućuje BIOS-u da pročita SPD podatke na XMP memorijskim modulima kako bi poboljšao performanse memorije kada je omogućeno.
  • Disabled
    Onemogućuje ovu funkciju. (Zadano)
  • Profile1
    Koristi postavke profila 1.
  • Profile2^{(Napomena 2)}
    Koristi postavke profila 2.
• System Memory Multiplier
  Omogućuje vam postavljanje množitelja sistemske memorije. Auto postavlja množitelj memorije prema SPD podacima memorije. (Zadano: Auto)
• Memory Ref Clock
  Omogućuje vam ručno podešavanje referentnog takta memorije. (Zadano: Auto)
• Memory Odd Ratio (100/133 or 200/266) ^{(Napomena 2)}
  Enabled omogućuje Qclk-u da radi u neparnoj frekvenciji. (Zadano: Auto)
• Gear Mode ^{(Napomena 2)}
  Omogućuje vam poboljšanje maksimalnog potencijala OC frekvencije. (Zadano: Auto)

Napredne postavke memorije

• Memory Multiplier Tweaker
  Pruža različite razine automatskog podešavanja memorije. (Zadano: Auto)
• Channel Interleaving
  Omogućuje ili onemogućuje preplitanje memorijskih kanala. Enabled omogućuje sustavu istovremeni pristup različitim kanalima memorije kako bi se povećala izvedba i stabilnost memorije. Auto omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Auto)
• Rank Interleaving
  Omogućuje ili onemogućuje preplitanje memorijskih rangova. Enabled omogućuje sustavu istovremeni pristup različitim rangovima memorije kako bi se povećala izvedba i stabilnost memorije. Auto omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Auto)
• Memory Boot Mode
  Pruža metode otkrivanja i obuke memorije.
  • Auto
    Omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano)
  • Normal
    BIOS automatski izvodi obuku memorije. Imajte na umu da ako sustav postane nestabilan ili se ne može pokrenuti, pokušajte obrisati CMOS vrijednosti i vratiti ploču na zadane vrijednosti. (Pogledajte uvode o kratkospojniku za bateriju/čišćenje CMOS-a u poglavlju "Instalacija hardvera" za način brisanja CMOS vrijednosti.)
  • Enable Fast Boot
    Preskočite otkrivanje i obuku memorije u nekim specifičnim kriterijima za brže pokretanje memorije.
  • Disable Fast Boot
    Otkrijte i obučite memoriju pri svakom pojedinom pokretanju.
• Realtime Memory Timing
  Omogućuje vam precizno podešavanje vremena memorije nakon faze BIOS-a. (Zadano: Auto)
• Memory Enhancement Settings
  Pruža nekoliko postavki za poboljšanje performansi memorije: Auto, Relax OC, Enhanced Stability, Normal, Enhanced Performance, High Frequency, High Density i DDR-4500+. (Zadano: Auto)
• Memory Channel Detection Message
  Omogućuje vam da odredite hoćete li prikazati poruku upozorenja kada memorija nije instalirana u optimalnom memorijskom kanalu. (Zadano: Enabled)
• SPD Info
  Prikazuje informacije o instaliranoj memoriji.

ƒVremena memorijskih kanala

Channels Standard Timing Control, Channels Advanced Timing Control, Channels Misc Timing Control
Ovi odjeljci pružaju postavke vremena memorije. Napomena: Vaš sustav može postati nestabilan ili se neće pokrenuti nakon što izvršite promjene u vremenima memorije. Ako se to dogodi, vratite ploču na zadane vrijednosti učitavanjem optimiziranih zadanih postavki ili brisanjem CMOS vrijednosti.

• Vcore Voltage Mode/CPU Vcore/Dynamic Vcore(DVID)/BCLK Adaptive Voltage/CPU Graphics Voltage (VAXG)/DRAM Voltage (CH A/B)/CPU VCCIO/CPU VCCIO2/CPU System Agent Voltage/VCC Substained/VCCPLL/VCCPLL OC/VCCVTT/VCCSTG/VCC18PCH/ VCC1V8P
  Ove stavke omogućuju vam podešavanje CPU Vcore i napona memorije.

ƒ Napredne postavke napona

Ovaj podizbornik omogućuje vam konfiguriranje razine kalibracije linije opterećenja, razine zaštite od prenapona i razine zaštite od prekomjerne struje.

(Napomena 1) Ova stavka je prisutna samo kada instalirate CPU koji podržava ovu značajku. Za više informacija o jedinstvenim značajkama Intel® CPU-a, posjetite Intelovu web stranicu.
(Napomena 2) Ova stavka je prisutna samo kada instalirate CPU i memorijski modul koji podržavaju ovu značajku.

Postavke

Napajanje platforme

• Platform Power Management
  Omogućuje ili onemogućuje funkciju Active State Power Management (ASPM). (Zadano: Onemogućeno)
• PEG ASPM
  Omogućuje konfiguriranje ASPM načina rada za uređaj spojen na CPU PEG sabirnicu. Ova stavka je moguće konfigurirati samo kada je Platform Power Management postavljeno na Enabled (Omogućeno). (Zadano: Onemogućeno)
• PCH ASPM
  Omogućuje konfiguriranje ASPM načina rada za uređaj spojen na PCI Express sabirnicu čipseta. Ova stavka je moguće konfigurirati samo kada je Platform Power Management postavljeno na Enabled (Omogućeno). (Zadano: Onemogućeno)
• DMI ASPM
  Omogućuje konfiguriranje ASPM načina rada za CPU stranu i stranu čipseta DMI veze. Ova stavka je moguće konfigurirati samo kada je Platform Power Management postavljeno na Enabled (Omogućeno). (Zadano: Onemogućeno)
• ErP
  Određuje hoće li sustav trošiti najmanje energije u S5 (isključeno) stanju. (Zadano: Onemogućeno)
  Napomena: Kada je ova stavka postavljena na Enabled (Omogućeno), funkcija Resume by Alarm postaje nedostupna.
• Soft-Off by PWR-BTTN
  Konfigurira način isključivanja računala u MS-DOS načinu rada pomoću tipke za napajanje.
  • Instant-Off
    Pritisnite tipku za napajanje i sustav će se odmah isključiti. (Zadano)
  • Delay 4 Sec.
    Pritisnite i držite tipku za napajanje 4 sekunde da biste isključili sustav. Ako se tipka za napajanje pritisne kraće od 4 sekunde, sustav će ući u stanje mirovanja.
• Resume by Alarm
  Određuje hoće li se sustav uključiti u željeno vrijeme. (Zadano: Onemogućeno)
  Ako je omogućeno, postavite datum i vrijeme na sljedeći način:
  • Wake up day: Uključite sustav u određeno vrijeme svaki dan ili na određeni dan u mjesecu.
  • Wake up hour/minute/second: Postavite vrijeme kada će se sustav automatski uključiti.

Napomena: Kada koristite ovu funkciju, izbjegavajte neadekvatno isključivanje iz operacijskog sustava ili uklanjanje napajanja izmjeničnom strujom, jer postavke možda neće biti učinkovite.

• Power Loading
  Omogućuje ili onemogućuje lažno opterećenje. Kada je napajanje pod malim opterećenjem, aktivirat će se samozaštita koja će uzrokovati njegovo isključivanje ili kvar. Ako se to dogodi, postavite na Enabled (Omogućeno). Auto (Automatski) omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Automatski)
• RC6 (Render Standby)
  Omogućuje određivanje hoće li ugrađena grafika ući u stanje mirovanja kako bi se smanjila potrošnja energije. (Zadano: Omogućeno)
• AC BACK
  Određuje stanje sustava nakon povratka napajanja nakon gubitka izmjenične struje.
  • Memory
    Sustav se vraća u svoje posljednje poznato budno stanje nakon povratka napajanja izmjeničnom strujom.
  • Always On
    Sustav se uključuje nakon povratka napajanja izmjeničnom strujom.
  • Always Off
    Sustav ostaje isključen nakon povratka napajanja izmjeničnom strujom. (Zadano)

IO priključci

• Initial Display Output
  Određuje prvo pokretanje zaslona monitora s instalirane PCI Express grafičke kartice ili ugrađene grafike.
  • IGFX ^(Napomena)
    Postavlja ugrađenu grafiku kao prvi zaslon.
  • PCIe 1 Slot
    Postavlja grafičku karticu na PCIEX16 utor kao prvi zaslon. (Zadano)

Ova stavka se može konfigurirati samo kada je CSM Support postavljeno na Enabled (Omogućeno).

• Internal Graphics
  Omogućuje ili onemogućuje funkciju ugrađene grafike. (Zadano: Automatski)
• DVMT Pre-Allocated
  Omogućuje postavljanje veličine memorije ugrađene grafike. (Zadano: 64M)
• DVMT Total Gfx Mem
  Omogućuje dodjelu veličine DVMT memorije ugrađene grafike. Mogućnosti su: 128M, 256M, MAX. (Zadano: 256M)
• Aperture Size
  Omogućuje postavljanje maksimalne količine sistemske memorije koja se može dodijeliti grafičkoj kartici. Mogućnosti su: 128MB, 256MB, 512MB, 1024MB i 2048MB. (Zadano: 256MB)
• OnBoard LAN Controller
  Omogućuje ili onemogućuje funkciju ugrađenog LAN-a. (Zadano: Omogućeno)
  Ako želite instalirati dodatnu mrežnu karticu treće strane umjesto korištenja ugrađenog LAN-a, postavite ovu stavku na Disabled (Onemogućeno).
• Audio Controller
  Omogućuje ili onemogućuje funkciju ugrađenog zvuka. (Zadano: Omogućeno)
  Ako želite instalirati dodatnu audio karticu treće strane umjesto korištenja ugrađenog zvuka, postavite ovu stavku na Disabled (Onemogućeno).
• Above 4G Decoding
  Omogućuje ili onemogućuje dekodiranje 64-bitnih uređaja iznad 4 GB adresnog prostora (samo ako vaš sustav podržava 64-bitno PCI dekodiranje). Postavite na Enabled (Omogućeno) ako je instalirana više od jedne napredne grafičke kartice i njihovi se upravljački programi ne mogu pokrenuti prilikom ulaska u operacijski sustav (zbog ograničenog 4 GB memorijskog adresnog prostora). (Zadano: Onemogućeno)
• IOAPIC 24-119 Entries
  Omogućuje ili onemogućuje ovu funkciju. (Zadano: Omogućeno)

(Napomena) Ova stavka je prisutna samo kada instalirate CPU koji podržava ovu značajku.

USB konfiguracija

• Legacy USB Support
  Omogućuje korištenje USB tipkovnice/miša u MS-DOS-u. (Zadano: Omogućeno)
• XHCI Hand-off
  Određuje hoće li se omogućiti značajka XHCI Hand-off za operacijski sustav bez podrške za XHCI Hand-off. (Zadano: Omogućeno)
• USB Mass Storage Driver Support
  Omogućuje ili onemogućuje podršku za USB uređaje za pohranu. (Zadano: Omogućeno)
• Mass Storage Devices
  Prikazuje popis povezanih USB uređaja za masovnu pohranu. Ova stavka se pojavljuje samo kada je instaliran USB uređaj za pohranu.

Konfiguracija stoga mreže

• Network Stack
  Onemogućuje ili omogućuje pokretanje s mreže za instalaciju OS-a u GPT formatu, kao što je instaliranje OS-a s poslužitelja Windows Deployment Services. (Zadano: Onemogućeno)
• IPv4 PXE Support
  Omogućuje ili onemogućuje IPv4 PXE podršku. Ova stavka je moguće konfigurirati samo kada je Network Stack omogućen.
• IPv4 HTTP Support
  Omogućuje ili onemogućuje HTTP podršku za pokretanje za IPv4. Ova stavka je moguće konfigurirati samo kada je Network Stack omogućen.
• IPv6 PXE Support
  Omogućuje ili onemogućuje IPv6 PXE podršku. Ova stavka je moguće konfigurirati samo kada je Network Stack omogućen.
• IPv6 HTTP Support
  Omogućuje ili onemogućuje HTTP podršku za pokretanje za IPv6. Ova stavka je moguće konfigurirati samo kada je Network Stack omogućen.
• PXE boot wait time
  Omogućuje konfiguriranje koliko dugo čekati prije nego što pritisnete <Esc> za prekid PXE pokretanja. Ova stavka je moguće konfigurirati samo kada je Network Stack omogućen. (Zadano: 0)
• Media detect count
  Omogućuje postavljanje broja provjera prisutnosti medija. Ova stavka je moguće konfigurirati samo kada je Network Stack omogućen. (Zadano: 1)

NVMe konfiguracija

Prikazuje informacije o vašem M.2 NVME PCIe SSD-u ako je instaliran.

SATA i RST konfiguracija

• SATA Controller(s)
  Omogućuje ili onemogućuje integrirane SATA kontrolere. (Zadano: Omogućeno)
• SATA Mode Selection
  Omogućuje ili onemogućuje Optane za SATA kontrolere integrirane u čipset ili konfigurira SATA kontrolere u AHCI način rada.
  • Intel RST Premium With Intel Optane System Acceleration
    Omogućuje Optane za SATA kontroler.
  • AHCI
    Konfigurira SATA kontrolere u AHCI način rada. Advanced Host Controller Interface (AHCI) je specifikacija sučelja koja omogućuje upravljačkom programu za pohranu da omogući napredne Serial ATA značajke kao što su Native Command Queuing i hot plug. (Zadano)
• Aggressive LPM Support
  Omogućuje ili onemogućuje značajku uštede energije, ALPM (Aggressive Link Power Management), za SATA kontrolere čipseta. (Zadano: Onemogućeno)
• Port 2/3/4/5
  Omogućuje ili onemogućuje svaki SATA priključak. (Zadano: Omogućeno)
• SATA Port 2/3/4/5 DevSlp
  Omogućuje određivanje hoće li povezani SATA uređaj prijeći u stanje mirovanja. (Zadano: Onemogućeno)
• Hot plug
  Omogućuje ili onemogućuje mogućnost hot plug za svaki SATA priključak. (Zadano: Onemogućeno)
• Configured as eSATA
  Omogućuje ili onemogućuje podršku za vanjske SATA uređaje.

Intel(R) Ethernet kontroler

Ovaj podizbornik pruža informacije o LAN konfiguraciji i povezanim opcijama konfiguracije.

Razno

• LEDs in System Power On State
  Omogućuje uključivanje ili isključivanje LED rasvjete matične ploče kada je sustav uključen.
  • Off
    Onemogućuje odabrani način osvjetljenja kada je sustav uključen.
  • On
    Omogućuje odabrani način osvjetljenja kada je sustav uključen. (Zadano)
• LEDs in Sleep, Hibernation, and Soft Off States
  Omogućuje postavljanje načina osvjetljenja LED dioda matične ploče u S3/S4/S5 stanju sustava.
  Ova stavka je moguće konfigurirati kada je LEDs in System Power On State postavljeno na On (Uključeno).
  • Off
    Onemogućuje odabrani način osvjetljenja kada sustav uđe u S3/S4/S5 stanje. (Zadano)
  • On
    Omogućuje odabrani način osvjetljenja kada sustav uđe u S3/S4/S5 stanje.
• Intel Platform Trust Technology (PTT)
  Omogućuje ili onemogućuje Intel^® PTT tehnologiju. (Zadano: Onemogućeno)
• 3DMark01 Enhancement
  Omogućuje određivanje hoće li se poboljšati neke performanse starijih benchmarka. (Zadano: Onemogućeno)
• CPU PCIe Link Speed
  Omogućuje postavljanje načina rada PCI Express utora kojima upravlja CPU na Gen 1, Gen 2, Gen 3 ili Gen 4 ^(Napomena). Stvarni način rada ovisi o hardverskoj specifikaciji svakog utora. Auto (Automatski) omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Automatski)
• PCH PCIe Link Speed
  Omogućuje postavljanje načina rada PCI Express utora kojima upravlja čipset na Gen 1, Gen 2 ili Gen 3. Stvarni način rada ovisi o hardverskoj specifikaciji svakog utora. Auto (Automatski) omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Automatski)
• VT-d
  Omogućuje ili onemogućuje Intel^® Virtualization Technology for Directed I/O. (Zadano: Omogućeno)

Pouzdano računarstvo

Omogućuje ili onemogućuje Trusted Platform Module (TPM).

PC zdravstveno stanje

• Reset Case Open Status
  • Disabled
    Zadržava ili briše zapis o prethodnom stanju upada u kućište. (Zadano)
  • Enabled
    Briše zapis o prethodnom stanju upada u kućište i polje Case Open (Kućište otvoreno) će pri sljedećem pokretanju prikazati "No" (Ne).
• Case Open
  Prikazuje status detekcije uređaja za detekciju upada u kućište pričvršćenog na CI zaglavlje matične ploče. Ako se poklopac kućišta sustava ukloni, ovo polje će prikazati "Yes" (Da), inače će prikazati "No" (Ne). Da biste izbrisali zapis o stanju upada u kućište, postavite Reset Case Open Status na Enabled (Omogućeno), spremite postavke u CMOS, a zatim ponovno pokrenite sustav.
• CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
  Prikazuje trenutne napone sustava.

(Napomena) Ova stavka je prisutna samo kada instalirate CPU koji podržava ovu značajku.

Informacije o sustavu

Ovaj odjeljak pruža informacije o modelu vaše matične ploče i verziji BIOS-a. Također možete odabrati zadani jezik koji koristi BIOS i ručno postaviti vrijeme sustava.

• Access Level
  Prikazuje trenutnu razinu pristupa ovisno o vrsti zaštite lozinkom koja se koristi. (Ako nije postavljena lozinka, zadano će se prikazati kao Administrator.) Razina Administrator omogućuje vam da mijenjate sve BIOS postavke; razina User (Korisnik) omogućuje vam da mijenjate samo određene BIOS postavke, ali ne sve.
• System Language
  Odabire zadani jezik koji koristi BIOS.
• System Date
  Postavlja datum sustava. Format datuma je tjedan (samo za čitanje), mjesec, datum i godina. Upotrijebite <Enter> za prebacivanje između polja Month (Mjesec), Date (Datum) i Year (Godina), a tipku <Page Up> ili <Page Down> za postavljanje željene vrijednosti.
• System Time
  Postavlja vrijeme sustava. Format vremena je sat, minuta i sekunda. Na primjer, 1 p.m. je 13:00:00. Upotrijebite <Enter> za prebacivanje između polja Hour (Sat), Minute (Minuta) i Second (Sekunda), a tipku <Page Up> ili <Page Down> za postavljanje željene vrijednosti.

Informacije o priključenim uređajima

Prikazuje informacije o vašim PCI Express i M.2 uređajima ako su instalirani.

Q-Flash

Omogućuje pristup uslužnom programu Q-Flash za ažuriranje BIOS-a ili izradu sigurnosne kopije trenutne BIOS konfiguracije.

Pokretanje

• Bootup NumLock State
  Omogućuje ili onemogućuje značajku Numlock na numeričkoj tipkovnici nakon POST-a. (Zadano: Uključeno)
• CFG Lock
  Omogućuje ili onemogućuje funkciju MSR 0xE2. (Zadano: Onemogućeno)
• Security Option
  Određuje je li potrebna lozinka svaki put kada se sustav pokrene ili samo kada uđete u BIOS Setup. Nakon konfiguriranja ove stavke, postavite lozinke pod stavkom Administrator Password/User Password.
  • Setup
    Lozinka je potrebna samo za ulazak u program BIOS Setup.
  • System
    Lozinka je potrebna za pokretanje sustava i za ulazak u program BIOS Setup. (Zadano)
• Full Screen LOGO Show
  Omogućuje vam da odredite hoće li se prikazati logotip GIGABYTE pri pokretanju sustava. Disabled preskače logotip GIGABYTE kada se sustav pokreće. (Zadano: Omogućeno)
• Boot Option Priorities
  Određuje cjelokupni redoslijed pokretanja s dostupnih uređaja. Uklonjivi uređaji za pohranu koji podržavaju GPT format bit će označeni prefiksom "UEFI:" na popisu uređaja za pokretanje. Za pokretanje s operativnog sustava koji podržava GPT particioniranje, odaberite uređaj s prefiksom "UEFI:".
  Ili ako želite instalirati operativni sustav koji podržava GPT particioniranje kao što je Windows 10 64-bit, odaberite optički pogon koji sadrži instalacijski disk za Windows 10 64-bit i ima prefiks "UEFI:".
• Fast Boot
  Omogućuje ili onemogućuje Fast Boot za skraćivanje procesa pokretanja OS-a. Ultra Fast pruža najbržu brzinu pokretanja. (Zadano: Onemogući vezu)
• SATA Support
  • Last Boot SATA Devices Only
    Osim prethodnog pogona za pokretanje, svi SATA uređaji su onemogućeni prije dovršetka procesa pokretanja OS-a. (Zadano)
  • All SATA Devices
    Svi SATA uređaji su funkcionalni u operativnom sustavu i tijekom POST-a.

Ova se stavka može konfigurirati samo kada je Fast Boot postavljen na Enabled ili Ultra Fast.

• VGA Support
  Omogućuje vam odabir vrste operativnog sustava za pokretanje.
  • Auto
    Omogućuje samo naslijeđeni opcijski ROM.
  • EFI Driver
    Omogućuje EFI opcijski ROM. (Zadano)

Ova se stavka može konfigurirati samo kada je Fast Boot postavljen na Enabled ili Ultra Fast.

• USB Support
  • Disable Link
    Svi USB uređaji su onemogućeni prije dovršetka procesa pokretanja OS-a.
  • Full Initial
    Svi USB uređaji su funkcionalni u operativnom sustavu i tijekom POST-a. (Zadano)
  • Partial Initial
    Dio USB uređaja je onemogućen prije dovršetka procesa pokretanja OS-a.

Ova se stavka može konfigurirati samo kada je Fast Boot postavljen na Enabled ili Ultra Fast. Ova je funkcija onemogućena kada je Fast Boot postavljen na Ultra Fast.

• NetWork Stack Driver Support
  • Disable Link
    Onemogućuje pokretanje s mreže. (Zadano)
  • Enabled
    Omogućuje pokretanje s mreže.

Ova se stavka može konfigurirati samo kada je Fast Boot postavljen na Enabled ili Ultra Fast.

• Next Boot After AC Power Loss
  • Normal Boot
    Omogućuje normalno pokretanje nakon povratka napajanja izmjeničnom strujom. (Zadano)
  • Fast Boot
    Zadržava postavke Fast Boot nakon povratka napajanja izmjeničnom strujom.

Ova se stavka može konfigurirati samo kada je Fast Boot postavljen na Enabled ili Ultra Fast.

• Mouse Speed
  Omogućuje vam postavljanje brzine kretanja kursora miša. (Zadano: 1 X)
• Windows 10 Features
  Omogućuje vam odabir operativnog sustava koji će se instalirati. (Zadano: Windows 10)
• CSM Support
  Omogućuje ili onemogućuje UEFI CSM (Compatibility Support Module) za podršku naslijeđenom procesu pokretanja računala.
  • Disabled
    Onemogućuje UEFI CSM i podržava samo UEFI BIOS proces pokretanja. (Zadano)
  • Enabled
    Omogućuje UEFI CSM.
• LAN PXE Boot Option ROM
  Omogućuje vam da odaberete hoćete li omogućiti naslijeđeni opcijski ROM za LAN kontroler. (Zadano: Onemogućeno) Ova se stavka može konfigurirati samo kada je CSM Support postavljen na Enabled.
• Storage Boot Option Control
  Omogućuje vam da odaberete hoćete li omogućiti UEFI ili naslijeđeni opcijski ROM za kontroler uređaja za pohranu.
  • Do not launch
    Onemogućuje opcijski ROM.
  • UEFI
    Omogućuje samo UEFI opcijski ROM.
  • Legacy
    Omogućuje samo naslijeđeni opcijski ROM. (Zadano)

Ova se stavka može konfigurirati samo kada je CSM Support postavljen na Enabled.

• Other PCI devices
  Omogućuje vam da odaberete hoćete li omogućiti UEFI ili Legacy opcijski ROM za PCI kontroler uređaja osim LAN, uređaja za pohranu i grafičkih kontrolera.
  • Do not launch
    Onemogućuje opcijski ROM.
  • UEFI
    Omogućuje samo UEFI opcijski ROM. (Zadano)
  • Legacy
    Omogućuje samo naslijeđeni opcijski ROM.

Ova se stavka može konfigurirati samo kada je CSM Support postavljen na Enabled.

• Administrator Password
  Omogućuje vam konfiguriranje administratorske lozinke. Pritisnite <Enter> na ovoj stavci, upišite lozinku, a zatim pritisnite <Enter>. Od vas će se tražiti da potvrdite lozinku. Ponovno upišite lozinku i pritisnite <Enter>. Morate unijeti administratorsku lozinku (ili korisničku lozinku) pri pokretanju sustava i pri ulasku u BIOS Setup. Za razliku od korisničke lozinke, administratorska lozinka vam omogućuje promjene svih BIOS postavki.
• User Password
  Omogućuje vam konfiguriranje korisničke lozinke. Pritisnite <Enter> na ovoj stavci, upišite lozinku, a zatim pritisnite <Enter>. Od vas će se tražiti da potvrdite lozinku. Ponovno upišite lozinku i pritisnite <Enter>. Morate unijeti administratorsku lozinku (ili korisničku lozinku) pri pokretanju sustava i pri ulasku u BIOS Setup. Međutim, korisnička lozinka vam omogućuje samo promjene određenih BIOS postavki, ali ne svih.
  Da biste otkazali lozinku, pritisnite <Enter> na stavci lozinke i kada se zatraži lozinka, prvo unesite ispravnu. Kada se zatraži nova lozinka, pritisnite <Enter> bez unosa lozinke. Ponovno pritisnite <Enter> kada se zatraži potvrda.
  NAPOMENA: Prije postavljanja korisničke lozinke, obavezno prvo postavite administratorsku lozinku.

Sigurno pokretanje

Omogućuje vam da omogućite ili onemogućite Sigurno pokretanje i konfigurirate povezane postavke. Ova se stavka može konfigurirati samo kada je CSM Support postavljen na Disabled.

• Preferred Operating Mode
  Omogućuje vam da odaberete hoćete li ući u Easy način rada ili Advanced način rada nakon ulaska u BIOS Setup. Auto ulazi u BIOS način rada u kojem je bio zadnji put. (Zadano: Auto)

Spremi & Izlaz

• Save & Exit Setup
  Pritisnite <Enter> na ovoj stavci i odaberite Yes. Time se spremaju promjene u CMOS i izlazi iz programa BIOS Setup. Odaberite No ili pritisnite <Esc> za povratak na glavni izbornik BIOS Setup.
• Exit Without Saving
  Pritisnite <Enter> na ovoj stavci i odaberite Yes. Time se izlazi iz BIOS Setup bez spremanja promjena napravljenih u BIOS Setup u CMOS. Odaberite No ili pritisnite <Esc> za povratak na glavni izbornik BIOS Setup.
• Load Optimized Defaults
  Pritisnite <Enter> na ovoj stavci i odaberite Yes za učitavanje optimalnih zadanih BIOS postavki. Zadane postavke BIOS-a pomažu sustavu da radi u optimalnom stanju. Uvijek učitajte optimizirane zadane postavke nakon ažuriranja BIOS-a ili nakon brisanja CMOS vrijednosti.
• Boot Override
  Omogućuje vam odabir uređaja za neposredno pokretanje. Pritisnite <Enter> na uređaju koji odaberete i odaberite Yes za potvrdu. Vaš će se sustav automatski ponovno pokrenuti i pokrenuti s tog uređaja.
• Save Profiles
  Ova funkcija vam omogućuje spremanje trenutnih BIOS postavki u profil. Možete stvoriti do 8 profila i spremiti ih kao Setup Profile 1~ Setup Profile 8. Pritisnite <Enter> za dovršetak. Ili možete odabrati Select File in HDD/FDD/USB za spremanje profila na svoj uređaj za pohranu.
• Load Profiles
  Ako vaš sustav postane nestabilan i učitali ste zadane BIOS postavke, možete koristiti ovu funkciju za učitavanje BIOS postavki iz prethodno stvorenog profila, bez gnjavaže ponovnog konfiguriranja BIOS postavki. Prvo odaberite profil koji želite učitati, a zatim pritisnite <Enter> za dovršetak. Možete odabrati Select File in HDD/FDD/USB za unos profila koji je prethodno stvoren s vašeg uređaja za pohranu ili učitati profil koji je automatski stvorio BIOS, kao što je vraćanje BIOS postavki na zadnje postavke koje su ispravno radile (zadnji poznati dobar zapis).

Instalacija Intel^® Optane^™ Memory i Storage Management

Koraci:

1. Nakon ulaska u operativni sustav, umetnite disk s upravljačkim programima matične ploče u optički pogon. Na zaslonu Xpress Install odaberite Intel^® Rapid Storage Technology za instalaciju i slijedite upute na zaslonu kako biste dovršili instalaciju. Kada završite, ponovno pokrenite sustav.
2. Nakon što instalirate priložene upravljačke programe matične ploče, provjerite radi li vaša internetska veza ispravno. Sustav će automatski instalirati softver od tvrtke Intel^®. Ponovno pokrenite sustav nakon što se instalira upravljački program.

Omogućavanje Intel^® Optane^™ memorije

1. Zahtjevi sustava
   1. Intel® Optane™ memorija.
   2. Optane™ memorija mora imati najmanje 16 GB kapaciteta i mora imati jednak ili manji kapacitet od tvrdog diska/SSD-a koji će se ubrzati.
   3. Optane™ memorija ne može se koristiti za ubrzavanje postojećeg RAID niza; ubrzani tvrdi disk/SSD ne može biti uključen u RAID niz.
   4. Tvrdi disk/SSD koji će se ubrzati mora biti SATA tvrdi disk ili M.2 SATA SSD.
   5. Tvrdi disk/SSD koji će se ubrzati može biti sistemski pogon ili podatkovni pogon. Sistemski pogon mora biti GPT formatiran i na njemu mora biti instaliran Windows 10 64-bit (ili novija verzija). Podatkovni pogon također mora biti GPT formatiran.
   6. Disk s upravljačkim programima matične ploče.
   7. SATA kontroler mora biti postavljen u način rada Intel RST Premium With Intel Optane System Acceleration.
2. Smjernice za instalaciju
   1. Idite na Settings\IO Ports\SATA And RST Configuration i provjerite je li RST Control PCIe Storage Devices postavljeno na Manual (Ručno). Zatim, ovisno o tome u koji M.2 priključak instalirate Optane™ memoriju, postavite odgovarajuću stavku PCIe Storage Dev on Port XX na RST Controlled (RST kontrolirano).
   2. Nakon ponovnog ulaska u operativni sustav, pokrenite aplikaciju Intel® Optane™ Memory and Storage Management iz izbornika Start. Ako instalirate više od jedne Optane™ memorije, odaberite koju ćete koristiti. Zatim odaberite koji pogon želite ubrzati. Kliknite Enable Intel® Optane™ Memory (Omogući Intel® Optane™ memoriju). Svi podaci na Optane™ memoriji bit će izbrisani. Prije nastavka provjerite jeste li sigurnosno kopirali podatke. Slijedite upute na zaslonu za nastavak. Kada završite, ponovno pokrenite sustav.
   3. Pokrenite aplikaciju Intel® Optane™ Memory and Storage Management iz izbornika Start i provjerite je li Intel® Optane™ memorija omogućena.
   4. Ako želite ubrzati sistemski pogon, možete odabrati određene mape, datoteke ili aplikacije za ubrzavanje pomoću funkcije Intel® Optane™ Memory Pinning. (Korištena Optane ™ memorija mora imati najmanje 32 GB kapaciteta.)

• Optane™ memorija ne može se koristiti za ubrzavanje M.2 PCIe SSD-a.
• Ako je instalirano više od jedne Optane™ memorije, možete odabrati samo jednu od njih za ubrzavanje vašeg SATA pogona za pokretanje. Ostale se mogu koristiti samo kao podatkovni pogoni.
• Nemojte naglo uklanjati Optane™ memoriju. To će uzrokovati da operativni sustav prestane ispravno funkcionirati.
• Ako želite promijeniti/ukloniti Optane™ memoriju, prvo je morate onemogućiti pomoću aplikacije Intel® Optane™ Memory and Storage Management.
• Nakon omogućavanja Optane™ memorije, povezane BIOS postavke ostat će čak i nakon ažuriranja BIOS-a.

Posjetite web stranicu GIGABYTE za detalje o omogućavanju Intel^® Optane^™ memorije.

Instalacija upravljačkih programa

• Prije instaliranja upravljačkih programa, prvo instalirajte operativni sustav.
• Nakon instaliranja operativnog sustava, umetnite disk s upravljačkim programima matične ploče u optički pogon. Kliknite poruku "Dodirnite da biste odabrali što će se dogoditi s ovim diskom" u gornjem desnom kutu zaslona i odaberite "Pokreni Run.exe." (Ili idite na Moje računalo, dvaput kliknite optički pogon i izvršite program Run.exe.)

"Xpress Install" automatski će skenirati vaš sustav i zatim navesti sve upravljačke programe koji se preporučuju za instalaciju. Možete kliknuti gumb Xpress Install i "Xpress Install" će instalirati sve odabrane upravljačke programe. Ili kliknite strelicu ikonu za pojedinačno instaliranje upravljačkih programa koji su vam potrebni.

Posjetite web stranicu GIGABYTE za više informacija o softveru.

Posjetite web stranicu GIGABYTE za više informacija o rješavanju problema.

GIGA-BYTE TECHNOLOGY CO., LTD.
Adresa: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tech. and Non-Tech. Support (Sales/Marketing): https://esupport.gigabyte.com
WEB address (English): https://www.gigabyte.com
WEB address (Chinese): https://www.gigabyte.com/tw

GIGABYTE eSupport
Da biste postavili tehničko ili netehničko pitanje (prodaja/marketing), povežite se na: https://esupport.gigabyte.com

Reference

• GIGABYTE - ePodrška
• GIGABYTE Globalno
• GIGABYTE 技嘉科技

Preuzmi priručnik

Ovdje možete preuzeti punu pdf verziju priručnika, koja može sadržavati dodatne sigurnosne upute, informacije o jamstvu, FCC pravila, itd.

Preuzmi GIGABYTE B560I AORUS PRO AX - Priručnik za matičnu ploču

Dostupni jezici
