GIGABYTE X570S AORUS PRO AX - Priručnik za matičnu ploču
Identifikacija revizije vaše matične ploče
Broj revizije na vašoj matičnoj ploči izgleda ovako: "REV: X.X." Na primjer, "REV: 1.0" znači da je revizija matične ploče 1.0. Provjerite reviziju matične ploče prije ažuriranja BIOS-a matične ploče, upravljačkih programa ili kada tražite tehničke informacije.
Primjer:

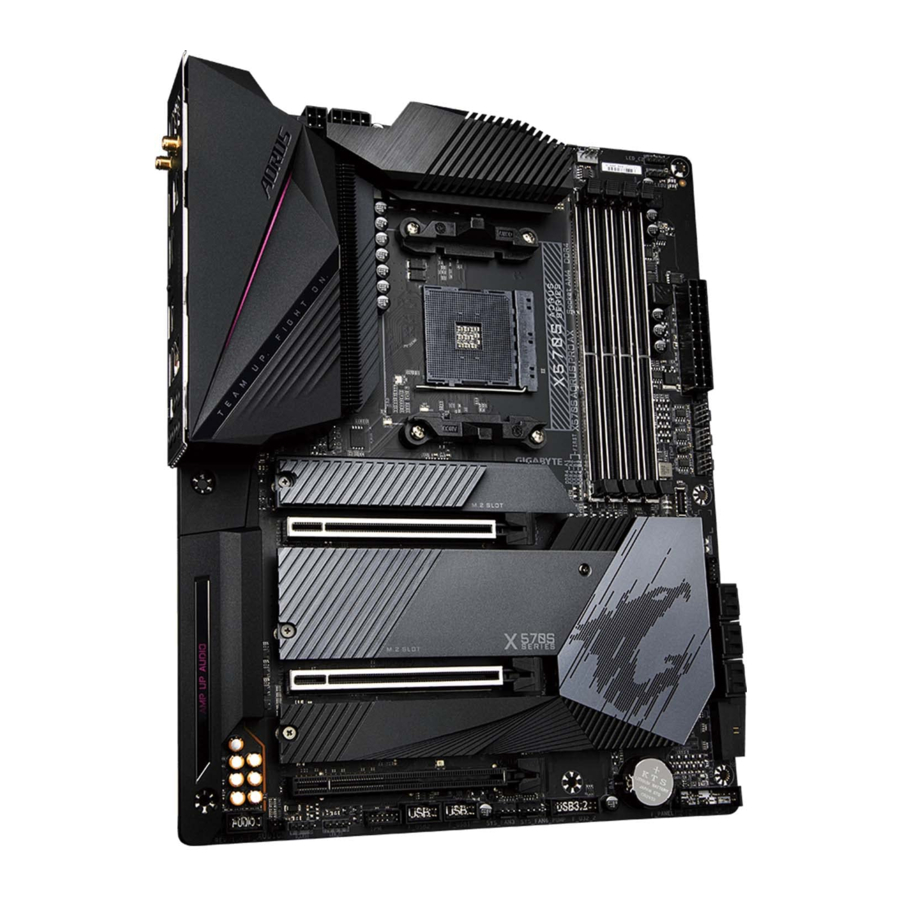

Izgled matične ploče
Sadržaj kutije
- Matična ploča X570S AORUS PRO AX
- Korisnički priručnik
- Vodič za brzu instalaciju
- Jedan produžni kabel za RGB LED traku
- Jedna antena
- Četiri SATA kabela
- Jedan G Connector
- M.2 vijci
Blok dijagram matične ploče
(Napomena) Stvarna podrška može varirati ovisno o CPU-u.
Instalacija hardvera
Mjere opreza pri instalaciji
Matična ploča sadrži brojne osjetljive elektroničke sklopove i komponente koje se mogu oštetiti uslijed elektrostatskog pražnjenja (ESD). Prije instalacije pažljivo pročitajte korisnički priručnik i slijedite ove postupke:
- Prije instalacije provjerite je li kućište prikladno za matičnu ploču.
- Prije instalacije nemojte uklanjati ili lomiti naljepnicu S/N (serijski broj) matične ploče ili jamstvenu naljepnicu koju daje vaš prodavač. Ove su naljepnice potrebne za provjeru valjanosti jamstva.
- Uvijek isključite AC napajanje tako da isključite kabel za napajanje iz utičnice prije instaliranja ili uklanjanja matične ploče ili drugih hardverskih komponenti.
- Kada spajate hardverske komponente na unutarnje konektore na matičnoj ploči, provjerite jesu li čvrsto i sigurno spojeni.
- Kada rukujete matičnom pločom, izbjegavajte dodirivanje metalnih izvoda ili konektora.
- Najbolje je nositi narukvicu za zaštitu od elektrostatskog pražnjenja (ESD) kada rukujete elektroničkim komponentama kao što su matična ploča, CPU ili memorija. Ako nemate ESD narukvicu, držite ruke suhe i prvo dodirnite metalni predmet kako biste uklonili statički elektricitet.
- Prije instaliranja matične ploče, stavite je na antistatičku podlogu ili unutar spremnika za elektrostatsku zaštitu.
- Prije spajanja ili isključivanja kabela za napajanje iz matične ploče, provjerite je li napajanje isključeno.
- Prije uključivanja napajanja, provjerite je li napon napajanja postavljen u skladu s lokalnim standardom napona.
- Prije upotrebe proizvoda provjerite jesu li svi kabeli i konektori za napajanje vaših hardverskih komponenti spojeni.
- Kako biste spriječili oštećenje matične ploče, nemojte dopustiti da vijci dođu u dodir s sklopom matične ploče ili njezinim komponentama.
- Provjerite nema li preostalih vijaka ili metalnih komponenti na matičnoj ploči ili unutar kućišta računala.
- Ne stavljajte računalni sustav na neravnu površinu.
- Ne stavljajte računalni sustav u okruženje visoke temperature ili vlažnosti.
- Uključivanje napajanja računala tijekom procesa instalacije može dovesti do oštećenja komponenti sustava kao i do fizičke ozljede korisnika.
- Ako niste sigurni u bilo koji korak instalacije ili imate problem u vezi s korištenjem proizvoda, obratite se ovlaštenom serviseru računala.
- Ako koristite adapter, produžni kabel za napajanje ili razdjelnik napajanja, obavezno se posavjetujte s njegovim uputama za instalaciju i/ili uzemljenje.
Specifikacije proizvoda
| CPU |
|
| Čipset |
|
| Memorija |
|
| Ugrađena grafika (Napomena 1) |
|
| Audio |
|
| LAN |
|
| Modul za bežičnu komunikaciju |
|
| Utori za proširenje |
|
| Multi-Graphics Technology (Napomena 3) |
|
| Sučelje za pohranu |
|
| USB |
|
| Unutarnji priključci |
|
| Priključci na stražnjoj ploči |
|
| I/O kontroler |
|
| Hardverski monitor |
|
| BIOS |
|
| Jedinstvene značajke |
|
| Priloženi softver |
|
| Operativni sustav |
|
| Faktor oblika |
|
(Napomena 1) Samo za AMD Ryzen ™ 5000 G-Series/4000 G-Series/3000 G-Series/2000 G-Series Processors.
(Napomena 2) Samo za AMD Ryzen ™ 5000 Series/3000 Series Processors. (Napomena 3) Samo za AMD Ryzen ™ 5000 Series/5000 G-Series/4000 G-Series/3000 Series/2000 Series Processors.
* GIGABYTE zadržava pravo izmjene specifikacija proizvoda i informacija vezanih uz proizvod bez prethodne najave.
Instaliranje CPU-a
Pročitajte sljedeće smjernice prije nego što počnete instalirati CPU:
- Provjerite podržava li matična ploča CPU. (Posjetite web-mjesto tvrtke GIGABYTE za najnoviji popis podržanih CPU-a.)
- Uvijek isključite računalo i iskopčajte kabel za napajanje iz utičnice prije instaliranja CPU-a kako biste spriječili oštećenje hardvera.
- Pronađite prvi pin CPU-a. CPU se ne može umetnuti ako je pogrešno usmjeren.
- Nanesite ravnomjeran i tanak sloj toplinske paste na površinu CPU-a.
- Ne uključujte računalo ako hladnjak CPU-a nije instaliran, inače može doći do pregrijavanja i oštećenja CPU-a.
- Postavite frekvenciju glavnog računala CPU-a u skladu sa specifikacijama CPU-a. Ne preporučuje se postavljanje frekvencije sabirnice sustava iznad hardverskih specifikacija jer ne ispunjava standardne zahtjeve za periferne uređaje. Ako želite postaviti frekvenciju iznad standardnih specifikacija, učinite to prema specifikacijama svog hardvera, uključujući CPU, grafičku karticu, memoriju, tvrdi disk itd.
Instaliranje CPU-a
Potpuno podignite ručicu za zaključavanje utičnice CPU-a. Pronađite prvi pin (označen malim trokutom) utičnice CPU-a i CPU-a. Kada je CPU postavljen u svoju utičnicu, stavite jedan prst na sredinu CPU-a, spuštajući ručicu za zaključavanje i zaključavajući je u potpuno zaključani položaj.
Nemojte na silu umetati CPU u utičnicu CPU-a prije nego što se podigne ručica za zaključavanje utičnice CPU-a, jer može doći do oštećenja CPU-a i utičnice CPU-a.
Nemojte na silu umetati CPU u utičnicu CPU-a prije nego što se podigne ručica za zaključavanje utičnice CPU-a, jer može doći do oštećenja CPU-a i utičnice CPU-a.
Instaliranje memorije
Pročitajte sljedeće smjernice prije nego što počnete instalirati memoriju:
- Provjerite podržava li matična ploča memoriju. Preporučuje se korištenje memorije istog kapaciteta, marke, brzine i čipova. (Posjetite web-mjesto tvrtke GIGABYTE za najnovije podržane brzine memorije i memorijske module.)
- Uvijek isključite računalo i iskopčajte kabel za napajanje iz utičnice prije instaliranja memorije kako biste spriječili oštećenje hardvera.
- Memorijski moduli imaju dizajn otporan na pogreške. Memorijski modul može se instalirati samo u jednom smjeru. Ako ne možete umetnuti memoriju, promijenite smjer.
- Kada instalirate jedan memorijski modul, preporučujemo da ga instalirate u utičnicu DDR4_A2.
Konfiguracija dvokanalne memorije
Ova matična ploča pruža četiri memorijske utičnice i podržava tehnologiju dvokanalnog rada. Nakon instaliranja memorije, BIOS će automatski otkriti specifikacije i kapacitet memorije. Omogućavanje načina rada dvokanalne memorije udvostručit će izvornu propusnost memorije. Četiri memorijske utičnice podijeljene su u dva kanala, a svaki kanal ima dvije memorijske utičnice kako slijedi:
Kanal A: DDR4_A1, DDR4_A2
Kanal B: DDR4_B1, DDR4_B2
Posjetite web-mjesto tvrtke GIGABYTE za detalje o instalaciji hardvera.
Preporučena konfiguracija dvokanalne memorije:
| DDR4_A1 | DDR4_A2 | DDR4_B1 | DDR4_B2 | |
| 2 modula | - - | DS/SS | - - | DS/SS |
| 4 modula | DS/SS | DS/SS | DS/SS | DS/SS |
(SS=jednostrani, DS=dvostrani, "- -"=nema memorije)
Zbog ograničenja CPU-a, pročitajte sljedeće smjernice prije instaliranja memorije u dvokanalnom načinu rada.
- Način rada dvokanalne memorije ne može se omogućiti ako je instaliran samo jedan memorijski modul.
- Kada omogućujete način rada dvokanalne memorije s dva ili četiri memorijska modula, preporučuje se korištenje memorije istog kapaciteta, marke, brzine i čipova. Za optimalne performanse, kada omogućujete način rada dvokanalne memorije s dva memorijska modula, preporučujemo da ih instalirate u utičnice DDR4_A2 i DDR4_B2.
Instaliranje kartice za proširenje
Pročitajte sljedeće smjernice prije nego što počnete instalirati karticu za proširenje:
- Provjerite podržava li matična ploča karticu za proširenje. Pažljivo pročitajte priručnik koji ste dobili s karticom za proširenje.
- Uvijek isključite računalo i iskopčajte kabel za napajanje iz utičnice prije instaliranja kartice za proširenje kako biste spriječili oštećenje hardvera.
Postavljanje konfiguracije AMD CrossFire ™
(Napomena 1)
- Zahtjevi sustava
- Operativni sustav Windows 10 64-bit
- Matična ploča koja podržava CrossFire s dva ili više utora PCI Express x16 i ispravnim upravljačkim programom
- Grafičke kartice spremne za CrossFire identične marke i čipa i ispravan upravljački program
- CrossFire (Napomena 2) priključci mosta
- Preporučuje se napajanje s dovoljnom snagom (za zahtjeve za napajanjem pogledajte priručnik svojih grafičkih kartica)
- Povezivanje grafičkih kartica
1. korak: Promatrajte korake u "Instaliranju kartice za proširenje" i instalirajte grafičke kartice na utore PCIEX16 i PCIEX8.
2. korak: Umetnite priključke mosta CrossFire (Napomena 2) u zlatne rubne priključke CrossFire na vrhu kartica.
3. korak: Priključite kabel zaslona u grafičku karticu na utoru PCIEX16. - Konfiguriranje upravljačkog programa grafičke kartice
Nakon instaliranja upravljačkog programa grafičke kartice u operativnom sustavu, idite na zaslon AMD RADEON SETTINGS. Idite na Gaming\Global Settings i provjerite je li AMD CrossFire postavljen na On.
(Napomena 1) Samo za procesore AMD Ryzen ™ serije 5000/serije 5000 G/serije 4000 G/serije 3000/serije 2000.
(Napomena 2) Priključci mosta mogu biti potrebni ili ne, ovisno o vašim grafičkim karticama.
Postupak i zaslon upravljačkog programa za omogućavanje tehnologije CrossFire mogu se razlikovati ovisno o grafičkim karticama i verziji upravljačkog programa. Pogledajte priručnik koji ste dobili s grafičkim karticama za više informacija o omogućavanju tehnologije CrossFire.
Priključci na stražnjoj ploči
- USB 2.0/1.1 priključak
USB priključak podržava USB 2.0/1.1 specifikaciju. Koristite ovaj priključak za USB uređaje. - SMA antenski priključci (2T2R)
Koristite ovaj priključak za spajanje antene.
![]()
Pritegnite antene na antenske priključke, a zatim pravilno usmjerite antene za bolji prijem signala. - USB 3.2 Gen 1 priključak
USB 3.2 Gen 1 priključak podržava USB 3.2 Gen 1 specifikaciju i kompatibilan je s USB 2.0 specifikacijom. Koristite ovaj priključak za USB uređaje. - USB 3.2 Gen 1 priključak (Q-Flash Plus priključak)
USB 3.2 Gen 1 priključak podržava USB 3.2 Gen 1 specifikaciju i kompatibilan je s USB 2.0 specifikacijom. Koristite ovaj priključak za USB uređaje. Prije korištenja Q-Flash Plus (Napomena 1) , provjerite jeste li prvo umetnuli USB flash pogon u ovaj priključak. - HDMI priključak (Napomena 2)
HDMI priključak je usklađen s HDCP 2.3 i podržava Dolby TrueHD i DTS HD Master Audio formate. Također podržava do 192 KHz/24 bita 7.1-kanalni LPCM audio izlaz. Ovaj priključak možete koristiti za spajanje monitora koji podržava HDMI. Maksimalna podržana razlučivost je 4096x2160 pri 60 Hz, ali stvarne podržane razlučivosti ovise o monitoru koji se koristi.
![]()
Nakon instaliranja HDMI uređaja, provjerite jeste li postavili zadani uređaj za reprodukciju zvuka na HDMI. (Naziv stavke može se razlikovati ovisno o vašem operativnom sustavu.) - USB 3.2 Gen 2 Type-A priključak (crveni)
USB 3.2 Gen 2 priključak podržava USB 3.2 Gen 2 specifikaciju i kompatibilan je s USB 3.2 Gen 1 i USB 2.0 specifikacijom. Koristite ovaj priključak za USB uređaje. - Q-Flash Plus gumb (Napomena 1)
Q-Flash Plus vam omogućuje ažuriranje BIOS-a kada je vaš sustav isključen (stanje isključivanja S5). Spremite najnoviji BIOS na USB memoriju i priključite je u Q-Flash Plus priključak, a zatim sada možete automatski flashati BIOS jednostavnim pritiskom na Q-Flash Plus gumb. QFLED će treptati kada započnu aktivnosti podudaranja i flashanja BIOS-a i prestat će treptati kada se glavno flashanje BIOS-a dovrši. - USB Type-C ® priključak
Reverzibilni USB priključak podržava USB 3.2 Gen 2x2 specifikaciju i kompatibilan je s USB 3.2 Gen 2, USB 3.2 Gen 1 i USB 2.0 specifikacijama. Koristite ovaj priključak za USB uređaje.
- Kada uklanjate kabel spojen na priključak na stražnjoj ploči, prvo uklonite kabel s uređaja, a zatim ga uklonite s matične ploče.
- Kada uklanjate kabel, povucite ga ravno iz priključka. Nemojte ga pomicati s jedne strane na drugu kako biste spriječili električni kratki spoj unutar priključka kabela.
- RJ-45 LAN priključak
Gigabit Ethernet LAN priključak omogućuje internetsku vezu brzinom prijenosa podataka do 2,5 Gbps. U nastavku su opisana stanja LED dioda LAN priključka.
![]()
Brzina LED:
| Stanje | Opis |
| Zelena | Brzina prijenosa podataka 2,5 Gbps |
| Narančasta | Brzina prijenosa podataka 1 Gbps |
| Isključeno | Brzina prijenosa podataka 100 Mbps |
Aktivnost LED:
| Stanje | Opis |
| Treperi | U tijeku je prijenos ili primanje podataka |
| Uključeno | Ne odvija se prijenos ili primanje podataka |
- Izlaz za središnji/subwoofer zvučnik
Koristite ovu audio utičnicu za spajanje središnjih/subwoofer zvučnika. - Izlaz za stražnji zvučnik
Koristite ovu audio utičnicu za spajanje stražnjih zvučnika. - Optički S/PDIF izlazni priključak
Ovaj priključak omogućuje digitalni audio izlaz na vanjski audio sustav koji podržava digitalni optički audio. Prije korištenja ove značajke, provjerite nudi li vaš audio sustav optički digitalni audio ulazni priključak. - Linijski ulaz/izlaz za bočni zvučnik
Linijska ulazna utičnica. Koristite ovu audio utičnicu za linijske ulazne uređaje kao što su optički pogon, walkman itd. - Linijski izlaz/izlaz za prednji zvučnik
Linijska izlazna utičnica. Ova utičnica podržava funkciju pojačavanja zvuka. Za bolju kvalitetu zvuka preporučuje se da slušalice/zvučnik priključite na ovu utičnicu (stvarni učinci mogu varirati ovisno o uređaju koji se koristi). - Mikrofonski ulaz/izlaz za bočni zvučnik
Mikrofonska ulazna utičnica.
Konfiguracije audio utičnica:
| Utičnica | Slušalice/2-kanalni | 4-kanalni | 5.1-kanalni | 7.1-kanalni |
|  | | ||
| | | | |
| | |||
| | | | |
| |
Ako želite instalirati bočni zvučnik, morate prenamijeniti linijski ulaz ili mikrofonski ulaz da bude izlaz za bočni zvučnik putem audio upravljačkog programa.
Posjetite web-mjesto tvrtke GIGABYTE za pojedinosti o konfiguriranju audio softvera.
(Napomena 1) Da biste omogućili funkciju Q-Flash Plus, posjetite web-stranicu "Jedinstvene značajke" na web-mjestu tvrtke GIGABYTE.
(Napomena 2) Samo za procesore AMD Ryzen ™ 5000 G-Series/4000 G-Series/3000 G-Series/2000 G-Series.
Interni konektori
- ATX_12V1/ATX_12V
- ATX
- CPU_FAN
- SYS_FAN1/2/3/4
- SYS_FAN5_PUMP/SYS_FAN6_PUMP
- CPU_OPT
- EC_TEMP1/EC_TEMP2
- D_LED1/D_LED2
- LED_CPU
- LED_C1/LED_C2
- SATA3 0/1/2/3/4/5
- M2A_CPU/M2B_SB/M2C_SB
- F_PANEL
- F_AUDIO
- F_U32C
- F_U32_1/F_U32_2
- F_USB1/F_USB2
- TPM
- CLR_CMOS
- BAT
- CPU/DRAM/VGA/BOOT
- THB_C
Pročitajte sljedeće smjernice prije spajanja vanjskih uređaja:
- Prvo provjerite jesu li vaši uređaji usklađeni s konektorima koje želite spojiti.
- Prije instaliranja uređaja, svakako isključite uređaje i računalo. Isključite kabel za napajanje iz utičnice kako biste spriječili oštećenje uređaja.
- Nakon instaliranja uređaja i prije uključivanja računala, provjerite je li kabel uređaja sigurno pričvršćen na konektor na matičnoj ploči.
1/2) ATX_12V1/ATX_12V/ATX (2x2, 2x4, 12V konektori za napajanje i 2x12 glavni konektor za napajanje)
Korištenjem konektora za napajanje, napajanje može isporučiti dovoljno stabilne snage svim komponentama na matičnoj ploči. Prije spajanja konektora za napajanje, prvo provjerite je li napajanje isključeno i jesu li svi uređaji ispravno instalirani. Konektor za napajanje ima dizajn otporan na pogreške. Spojite kabel za napajanje na konektor za napajanje u ispravnoj orijentaciji. 12V konektor za napajanje uglavnom napaja CPU. Ako 12V konektor za napajanje nije spojen, računalo se neće pokrenuti.
Kako bi se zadovoljili zahtjevi za proširenje, preporučuje se korištenje napajanja koje može izdržati veliku potrošnju energije (500 W ili više). Ako se koristi napajanje koje ne osigurava potrebnu snagu, to može dovesti do nestabilnog ili nepokretljivog sustava.
ATX_12V1:
| Broj pina | Definicija |
| 1 | GND |
| 2 | GND |
| 3 | +12V |
| 4 | +12V |
ATX_12V:
| Broj pina | Definicija | Broj pina | Definicija |
| 1 | GND (samo za 2x4-pinski 12V) | 5 | +12V (samo za 2x4-pinski 12V) |
| 2 | GND (samo za 2x4-pinski 12V) | 6 | +12V (samo za 2x4-pinski 12V) |
| 3 | GND | 7 | +12V |
| 4 | GND | 8 | +12V |
ATX:
| Broj pina | Definicija | Broj pina | Definicija |
| 1 | 3.3V | 13 | 3.3V |
| 2 | 3.3V | 14 | -12V |
| 3 | GND | 15 | GND |
| 4 | +5V | 16 | PS_ON (soft On/Off) |
| 5 | GND | 17 | GND |
| 6 | +5V | 18 | GND |
| 7 | GND | 19 | GND |
| 8 | Power Good | 20 | NC |
| 9 | 5VSB (stand by +5V) | 21 | +5V |
| 10 | +12V | 22 | +5V |
| 11 | +12V (samo za 2x12-pinski ATX) | 23 | +5V (samo za 2x12-pinski ATX) |
| 12 | 3.3V (samo za 2x12-pinski ATX) | 24 | GND (samo za 2x12-pinski ATX) |
3/4) CPU_FAN/SYS_FAN1/2/3/4 (zaglavlja ventilatora)
Svi zaglavlja ventilatora na ovoj matičnoj ploči su 4-pinski. Većina zaglavlja ventilatora ima dizajn umetanja koji je otporan na pogreške. Prilikom spajanja kabela ventilatora, svakako ga spojite u ispravnoj orijentaciji (crna žica konektora je žica za uzemljenje). Funkcija kontrole brzine zahtijeva korištenje ventilatora s dizajnom kontrole brzine ventilatora. Za optimalno odvođenje topline, preporučuje se ugradnja ventilatora sustava unutar kućišta.
| Broj pina | Definicija |
| 1 | GND |
| 2 | Kontrola brzine napona |
| 3 | Osjet |
| 4 | PWM kontrola brzine |
- SYS_FAN5_PUMP/SYS_FAN6_PUMP (zaglavlja ventilatora sustava/pumpe za vodeno hlađenje)
Zaglavlja ventilatora/pumpe su 4-pinska. Većina zaglavlja ventilatora ima dizajn umetanja koji je otporan na pogreške. Prilikom spajanja kabela ventilatora, svakako ga spojite u ispravnoj orijentaciji (crna žica konektora je žica za uzemljenje). Funkcija kontrole brzine zahtijeva korištenje ventilatora s dizajnom kontrole brzine ventilatora. Za optimalno odvođenje topline, preporučuje se ugradnja ventilatora sustava unutar kućišta. Zaglavlje također omogućuje kontrolu brzine pumpe za vodeno hlađenje, pogledajte poglavlje "BIOS Setup" (Postavke BIOS-a), "Smart Fan 6" za više informacija.
![]()
| Broj pina | Definicija |
| 1 | GND |
| 2 | Kontrola brzine napona |
| 3 | Osjet |
| 4 | PWM kontrola brzine |
- CPU_OPT (zaglavlje ventilatora CPU-a za vodeno hlađenje)
Zaglavlje ventilatora je 4-pinsko i ima dizajn umetanja koji je otporan na pogreške. Većina zaglavlja ventilatora ima dizajn umetanja koji je otporan na pogreške. Prilikom spajanja kabela ventilatora, svakako ga spojite u ispravnoj orijentaciji (crna žica konektora je žica za uzemljenje). Funkcija kontrole brzine zahtijeva korištenje ventilatora s dizajnom kontrole brzine ventilatora.
![]()
| Broj pina | Definicija |
| 1 | GND |
| 2 | Kontrola brzine napona |
| 3 | Osjet |
| 4 | PWM kontrola brzine |
| Konektor | CPU_FAN | SYS_FAN1~4 | SYS_FAN5/6_PUMP | CPU_OPT |
| Maksimalna struja | 2A | 2A | 2A | 2A |
| Maksimalna snaga | 24W | 24W | 24W | 24W |
- Provjerite jeste li spojili kablove ventilatora na zaglavlja ventilatora kako biste spriječili pregrijavanje CPU-a i sustava. Pregrijavanje može dovesti do oštećenja CPU-a ili se sustav može zamrznuti.
- Ova zaglavlja ventilatora nisu konfiguracijski kratkospojnici. Ne postavljajte kratkospojnik na zaglavlja.
- EC_TEMP1/EC_TEMP2 (Zaglavlja senzora temperature)
Spojite kablove termistora na zaglavlja za otkrivanje temperature.
![]()
| Broj pina | Definicija |
| 1 | ULAZ SENZORA |
| 2 | GND |
- D_LED1/D_LED2 (Adresabilna LED zaglavlja trake)
Zaglavlja se mogu koristiti za spajanje standardne adresabilne LED trake 5050, s maksimalnom snagom od 5A (5V) i maksimalnim brojem od 1000 LED dioda.
![]()
| Broj pina | Definicija |
| 1 | V (5V) |
| 2 | Podaci |
| 3 | Nema pina |
| 4 | GND |
Spojite svoju adresabilnu LED traku na zaglavlje. Pin za napajanje (označen trokutom na utikaču) LED trake mora biti spojen na Pin 1 adresabilnog zaglavlja LED trake. Neispravno spajanje može dovesti do oštećenja LED trake.
- LED_CPU (CPU hladnjak LED traka/RGB LED zaglavlje trake)
Zaglavlje se može koristiti za spajanje LED trake CPU hladnjaka ili standardne 5050 RGB LED trake (12V/G/R/B), s maksimalnom snagom od 2A (12V) i maksimalnom duljinom od 2m.
![]()
| Broj pina | Definicija |
| 1 | 12V |
| 2 | G |
| 3 | R |
| 4 | B |
Spojite LED traku CPU hladnjaka/RGB LED traku na zaglavlje. Pin za napajanje (označen trokutom na utikaču) LED trake mora biti spojen na Pin 1 (12V) ovog zaglavlja. Neispravno spajanje može dovesti do oštećenja LED trake.
Za informacije o tome kako uključiti/isključiti svjetla LED trake, posjetite web stranicu "Jedinstvene značajke" web stranice GIGABYTE-a.
Prije instaliranja uređaja obavezno isključite uređaje i računalo. Isključite kabel za napajanje iz utičnice kako biste spriječili oštećenje uređaja.
- LED_C1/LED_C2 (RGB LED zaglavlja trake)
Zaglavlja se mogu koristiti za spajanje standardne 5050 RGB LED trake (12V/G/R/B), s maksimalnom snagom PORT-a od 2A (12V) i maksimalnom duljinom od 2m.
![]()
| Broj pina | Definicija |
| 1 | 12V |
| 2 | G |
| 3 | R |
| 4 | B |
Spojite jedan kraj produžnog kabela RGB LED trake na zaglavlje, a drugi kraj na svoju RGB LED traku. Crna žica (označena trokutom na utikaču) produžnog kabela mora biti spojena na Pin 1 (12V) ovog zaglavlja. Pin od 12 V (označen strelicom) na drugom kraju produžnog kabela mora biti poravnat s 12 V LED trake. Budite oprezni s orijentacijom spajanja LED trake; neispravno spajanje može dovesti do oštećenja LED trake.
Za informacije o tome kako uključiti/isključiti svjetla LED trake, posjetite web stranicu "Jedinstvene značajke" web stranice GIGABYTE-a.
Prije instaliranja uređaja obavezno isključite uređaje i računalo. Isključite kabel za napajanje iz utičnice kako biste spriječili oštećenje uređaja.
- SATA3 0/1/2/3/4/5 (SATA 6Gb/s priključci)
SATA priključci su u skladu sa standardom SATA 6Gb/s i kompatibilni su sa standardima SATA 3Gb/s i SATA 1,5Gb/s. Svaki SATA priključak podržava jedan SATA uređaj. SATA priključci podržavaju RAID 0, RAID 1 i RAID 10. Pogledajte poglavlje "Konfiguriranje RAID seta" za upute o konfiguriranju RAID polja.
![]()
| Broj pina | Definicija |
| 1 | GND |
| 2 | TXP |
| 3 | TXN |
| 4 | GND |
| 5 | RXN |
| 6 | RXP |
| 7 | GND |
Da biste omogućili "hot-plugging" za SATA priključke, pogledajte poglavlje "BIOS Setup" (Postavljanje BIOS-a), "Settings/IO Ports/SATA Configuration" (Postavke/IO priključci/SATA konfiguracija) za više informacija.
- M2A_CPU/M2B_SB/M2C_SB (M.2 utičnice 3)
M.2 priključci podržavaju M.2 SATA SSD-ove ili M.2 PCIe SSD-ove i podržavaju RAID konfiguraciju. Imajte na umu da se M.2 PCIe SSD ne može koristiti za stvaranje RAID seta s M.2 SATA SSD-om ili SATA tvrdim diskom. Pogledajte poglavlje "Konfiguriranje RAID seta" za upute o konfiguriranju RAID polja.
![]()
Slijedite korake u nastavku kako biste ispravno instalirali M.2 SSD u M.2 priključak.
1. korak:
Pronađite M.2 priključak u koji ćete instalirati M.2 SSD, upotrijebite odvijač da odvrnete vijak na hladnjaku, a zatim uklonite hladnjak. Uklonite zaštitnu foliju s toplinske podloge na M.2 priključku.
2. korak:
Pronađite odgovarajuću rupu za montažu na temelju duljine vašeg M.2 SSD pogona. Ako je potrebno, pomaknite odstojnik u željenu rupu za montažu. Umetnite M.2 SSD u M.2 priključak pod kutom.
3. korak:
Pritisnite M.2 SSD prema dolje, a zatim ga učvrstite u priključak pomoću priloženog vijka. Vratite hladnjak i pričvrstite ga na izvornu rupu. Uklonite zaštitnu foliju s dna hladnjaka prije nego što ga vratite.
Obavijesti o instalaciji za M.2 i SATA priključke:
Dostupnost SATA priključaka može ovisiti o vrsti uređaja instaliranog u M.2 utičnicama. Priključak M2C_SB dijeli propusnost s priključcima SATA3 4, 5. Pogledajte sljedeće tablice za detalje.
- F_PANEL (Zaglavlje prednje ploče)
Spojite prekidač za napajanje, prekidač za resetiranje, zvučnik, prekidač/senzor za upad u kućište i indikator statusa sustava na kućištu na ovo zaglavlje prema dolje navedenim dodjelama pinova. Obratite pažnju na pozitivne i negativne pinove prije spajanja kabela.
![]()
- PLED/PWR_LED (LED napajanja):
![]()
Spaja se na indikator statusa napajanja na prednjoj ploči kućišta. LED dioda svijetli kada sustav radi. LED dioda je isključena kada je sustav u stanju mirovanja S3/S4 ili isključen (S5).
- PW (Prekidač za napajanje): Spaja se na prekidač za napajanje na prednjoj ploči kućišta. Možete konfigurirati način isključivanja sustava pomoću prekidača za napajanje (pogledajte "BIOS Setup" (Postavljanje BIOS-a), poglavlje "Settings\Platform Power" (Postavke/Napajanje platforme) za više informacija).
- SPEAK (Zvučnik): Spaja se na zvučnik na prednjoj ploči kućišta. Sustav prijavljuje status pokretanja sustava izdavanjem zvučnog koda. Ako se ne otkrije problem pri pokretanju sustava, čut će se jedan kratki zvučni signal.
- HD (LED aktivnosti tvrdog diska): Spaja se na LED aktivnost tvrdog diska na prednjoj ploči kućišta. LED dioda svijetli kada tvrdi disk čita ili zapisuje podatke.
- RES (Prekidač za resetiranje): Spaja se na prekidač za resetiranje na prednjoj ploči kućišta. Pritisnite prekidač za resetiranje da biste ponovno pokrenuli računalo ako se računalo zamrzne i ne uspije normalno ponovno pokrenuti.
- CI (Zaglavlje za upad u kućište): Spaja se na prekidač/senzor za upad u kućište na kućištu koji može otkriti je li poklopac kućišta uklonjen. Ova funkcija zahtijeva kućište s prekidačem/senzorom za upad u kućište.
- NC: Nema veze.
Dizajn prednje ploče može se razlikovati ovisno o kućištu. Modul prednje ploče uglavnom se sastoji od prekidača za napajanje, tipke za resetiranje, LED-a za napajanje, LED-a aktivnosti tvrdog diska, zvučnika itd. Prilikom spajanja modula prednje ploče kućišta na ovaj priključak, provjerite jesu li dodjele žica i pinova ispravno usklađene.
- F_AUDIO (Audio priključak prednje ploče)
Audio priključak prednje ploče podržava High Definition audio (HD). Na ovaj priključak možete spojiti audio modul prednje ploče kućišta. Provjerite jesu li dodjele žica konektora modula usklađene s dodjelama pinova matične ploče. Neispravno spajanje konektora modula i priključka matične ploče onemogućit će rad uređaja ili ga čak oštetiti.
![F_AUDIO]()
| Broj pina | Definicija | Broj pina | Definicija |
| 1 | MIC2_L | 6 | Sense |
| 2 | GND | 7 | FAUDIO_JD |
| 3 | MIC2_R | 8 | Bez pina |
| 4 | NC | 9 | LINE2_L |
| 5 | LINE2_R | 10 | Sense |
Neka kućišta imaju audio modul prednje ploče koji ima odvojene konektore na svakoj žici umjesto jednog utikača. Za informacije o spajanju audio modula prednje ploče koji ima različite dodjele žica, obratite se proizvođaču kućišta.
- F_U32C (USB Type-C ® priključak s podrškom za USB 3.2 Gen 2)
Priključak je usklađen sa specifikacijom USB 3.2 Gen 2 i može osigurati jedan USB priključak.
![F_U32C]()
| Broj pina | Definicija | Broj pina | Definicija | Broj pina | Definicija |
| 1 | VBUS | 8 | CC1 | 15 | RX2+ |
| 2 | TX1+ | 9 | SBU1 | 16 | RX2- |
| 3 | TX1- | 10 | SBU2 | 17 | GND |
| 4 | GND | 11 | VBUS | 18 | D- |
| 5 | RX1+ | 12 | TX2+ | 19 | D+ |
| 6 | RX1- | 13 | TX2- | 20 | CC2 |
| 7 | VBUS | 14 | GND |
- F_U32_1/F_U32_2 (USB 3.2 Gen 1 priključci)
Priključci su u skladu sa specifikacijama USB 3.2 Gen 1 i USB 2.0, a svaki priključak može osigurati dva USB priključka. Za kupnju dodatne prednje ploče od 3,5 inča koja osigurava dva USB 3.2 Gen 1 priključka, obratite se lokalnom prodavaču.
![F_U32_1/F_U32_2]()
| Broj pina | Definicija | Broj pina | Definicija | Broj pina | Definicija |
| 1 | VBUS | 8 | D1- | 15 | SSTX2- |
| 2 | SSRX1- | 9 | D1+ | 16 | GND |
| 3 | SSRX1+ | 10 | NC | 17 | SSRX2+ |
| 4 | GND | 11 | D2+ | 18 | SSRX2- |
| 5 | SSTX1- | 12 | D2- | 19 | VBUS |
| 6 | SSTX1+ | 13 | GND | 20 | Bez pina |
| 7 | GND | 14 | SSTX2+ |
- F_USB1/F_USB2 (USB 2.0/1.1 priključci)
Priključci su u skladu sa specifikacijom USB 2.0/1.1. Svaki USB priključak može osigurati dva USB priključka putem dodatnog USB nosača. Za kupnju dodatnog USB nosača, obratite se lokalnom prodavaču.
![F_USB1/F_USB2]()
| Broj pina | Definicija | Broj pina | Definicija |
| 1 | Napajanje (5V) | 6 | USB DY+ |
| 2 | Napajanje (5V) | 7 | GND |
| 3 | USB DX- | 8 | GND |
| 4 | USB DY- | 9 | Bez pina |
| 5 | USB DX+ | 10 | NC |
- Nemojte priključivati kabel IEEE 1394 nosača (2x5-pinski) u USB 2.0/1.1 priključak.
- Prije instaliranja USB nosača, obavezno isključite računalo i iskopčajte kabel za napajanje iz utičnice kako biste spriječili oštećenje USB nosača.
- TPM (priključak modula pouzdane platforme)
Na ovaj priključak možete spojiti TPM (modul pouzdane platforme).
![TPM]()
| Broj pina | Definicija | Broj pina | Definicija |
| 1 | LAD0 | 7 | LAD3 |
| 2 | VCC3 | 8 | GND |
| 3 | LAD1 | 9 | LFRAME |
| 4 | Bez pina | 10 | NC |
| 5 | LAD2 | 11 | SERIRQ |
| 6 | LCLK | 12 | LRESET |
- CLR_CMOS (jumper za brisanje CMOS-a)
Upotrijebite ovaj kratkospojnik za brisanje konfiguracije BIOS-a i vraćanje CMOS vrijednosti na tvorničke postavke. Da biste obrisali CMOS vrijednosti, upotrijebite metalni predmet poput odvijača da dodirnete dva pina nekoliko sekundi.
Otvoreno: Normalno
Kratko: Obriši CMOS vrijednosti
- Uvijek isključite računalo i iskopčajte kabel za napajanje iz utičnice prije brisanja CMOS vrijednosti.
- Nakon ponovnog pokretanja sustava, idite u BIOS Setup da biste učitali tvorničke postavke (odaberite Load Optimized Defaults) ili ručno konfigurirali postavke BIOS-a (pogledajte poglavlje "BIOS Setup" za konfiguracije BIOS-a).
- BAT (Baterija)
Baterija osigurava napajanje za očuvanje vrijednosti (kao što su konfiguracije BIOS-a, podaci o datumu i vremenu) u CMOS-u kada je računalo isključeno. Zamijenite bateriju kada napon baterije padne na nisku razinu F_USB30 3 ili CMOS vrijednosti možda neće biti točne ili se mogu izgubiti.
Možete očistiti CMOS vrijednosti uklanjanjem baterije:
- Isključite računalo i iskopčajte kabel za napajanje.
- Pažljivo uklonite bateriju iz držača baterije i pričekajte jednu minutu. (Ili upotrijebite metalni predmet poput odvijača da dodirnete pozitivne i negativne stezaljke držača baterije, čineći ih kratkima na 5 sekundi.)
- Vratite bateriju.
- Uključite kabel za napajanje i ponovno pokrenite računalo.
- Uvijek isključite računalo i iskopčajte kabel za napajanje prije zamjene baterije.
- Zamijenite bateriju ekvivalentnom. Može doći do oštećenja vaših uređaja ako je baterija zamijenjena pogrešnim modelom.
- Obratite se mjestu kupnje ili lokalnom trgovcu ako sami ne možete zamijeniti bateriju ili niste sigurni u model baterije.
- Prilikom postavljanja baterije obratite pozornost na orijentaciju pozitivne strane (+) i negativne strane (-) baterije (pozitivna strana treba biti okrenuta prema gore).
- Iskorištene baterije moraju se zbrinuti u skladu s lokalnim propisima o zaštiti okoliša.
- CPU/DRAM/VGA/BOOT (Statusne LED diode)
Statusne LED diode pokazuju rade li CPU, memorija, grafička kartica i operativni sustav ispravno nakon uključivanja sustava. Ako svijetli CPU/DRAM/VGA LED dioda, to znači da odgovarajući uređaj ne radi normalno; ako svijetli BOOT LED dioda, to znači da još niste ušli u operativni sustav.
![]()
CPU: LED dioda statusa CPU-a
DRAM: LED dioda statusa memorije
VGA: LED dioda statusa grafičke kartice
BOOT: LED dioda statusa operativnog sustava
- THB_C (Thunderbolt ™ priključak za dodatnu karticu)
Ovaj je priključak za GIGABYTE Thunderbolt
![]()
![]()
Podržava Thunderbolt ™ dodatnu karticu.
BIOS Setup (Postavljanje BIOS-a)
BIOS (Basic Input and Output System) bilježi hardverske parametre sustava u CMOS na matičnoj ploči. Njegove glavne funkcije uključuju provođenje samotestiranja pri uključivanju (Power-On Self-Test, POST) tijekom pokretanja sustava, spremanje parametara sustava i učitavanje operativnog sustava, itd. BIOS uključuje program BIOS Setup koji korisniku omogućuje izmjenu osnovnih postavki konfiguracije sustava ili aktiviranje određenih značajki sustava. Kada se napajanje isključi, baterija na matičnoj ploči osigurava potrebnu energiju za CMOS kako bi zadržala vrijednosti konfiguracije u CMOS-u.
Za pristup programu BIOS Setup, pritisnite tipku <Delete> tijekom POST-a kada se uključi napajanje. Za nadogradnju BIOS-a, koristite GIGABYTE Q-Flash ili @BIOS utility.
- Q-Flash omogućuje korisniku brzu i jednostavnu nadogradnju ili sigurnosnu kopiju BIOS-a bez ulaska u operativni sustav.
- @BIOS je uslužni program temeljen na sustavu Windows koji pretražuje i preuzima najnoviju verziju BIOS-a s interneta i ažurira BIOS.
- Budući da je ažuriranje BIOS-a potencijalno rizično, ako ne naiđete na probleme koristeći trenutnu verziju BIOS-a, preporučuje se da ne ažurirate BIOS. Za ažuriranje BIOS-a, učinite to s oprezom. Neadekvatno ažuriranje BIOS-a može rezultirati kvarom sustava.
- Preporučuje se da ne mijenjate zadane postavke (osim ako to nije potrebno) kako biste spriječili nestabilnost sustava ili druge neočekivane rezultate. Neadekvatna promjena postavki može rezultirati neuspjehom pokretanja sustava. Ako se to dogodi, pokušajte obrisati CMOS vrijednosti i vratiti ploču na zadane vrijednosti. (Pogledajte odjeljak "Učitavanje optimiziranih zadanih postavki" u ovom poglavlju ili uvode o kratkospojniku baterije/čišćenja CMOS-a u poglavlju o instalaciji hardvera za način brisanja CMOS vrijednosti.)
Početni zaslon
Sljedeći početni zaslon s logotipom pojavit će se prilikom pokretanja računala.
Postoje dva različita načina rada BIOS-a kao što slijedi i možete koristiti tipku <F2> za prebacivanje između dva načina rada. Easy Mode (Jednostavni način rada) omogućuje korisnicima brz pregled trenutnih informacija o sustavu ili podešavanje za optimalne performanse. U Easy Mode (Jednostavnom načinu rada), možete koristiti miš za kretanje kroz stavke konfiguracije. Advanced Mode (Napredni način rada) pruža detaljne postavke BIOS-a. Možete pritisnuti tipke sa strelicama na tipkovnici za kretanje između stavki i pritisnuti <Enter> za prihvaćanje ili ulazak u podizbornik. Ili možete koristiti miš za odabir željene stavke.
- Kada sustav nije stabilan kao obično, odaberite stavku Load Optimized Defaults (Učitaj optimizirane zadane postavke) kako biste postavili sustav na njegove zadane postavke.
- Izbornici BIOS Setup-a opisani u ovom poglavlju služe samo kao referenca i mogu se razlikovati ovisno o verziji BIOS-a.
Glavni izbornik
Funkcijske tipke naprednog načina rada
| <←><→> | Pomaknite traku za odabir da biste odabrali izbornik za postavljanje |
| <↓><↑> | Pomaknite traku za odabir da biste odabrali stavku konfiguracije u izborniku |
| <Enter>/Double Click (Dvostruki klik) | Izvršite naredbu ili uđite u izbornik |
| < + >/<Page Up> | Povećajte brojčanu vrijednost ili izvršite promjene |
| < - >/<Page Down> | Smanjite brojčanu vrijednost ili izvršite promjene |
| <F1> | Prikaži opise funkcijskih tipki |
| <F2> | Prebacivanje na Easy Mode (Jednostavni način rada) |
| <F3> | Spremite trenutne postavke BIOS-a u profil |
| <F4> | Učitajte postavke BIOS-a iz prethodno stvorenog profila |
| <F5> | Vratite prethodne postavke BIOS-a za trenutne podizbornike |
| <F6> | Prikažite zaslon Smart Fan 6 |
| <F7> | Učitajte optimizirane zadane postavke BIOS-a za trenutne podizbornike |
| <F8> | Pristupite uslužnom programu Q-Flash |
| <F10> | Spremite sve promjene i izađite iz programa BIOS Setup |
| <F11> | Prebacite se na podizbornik Favorites (Favoriti) |
| <F12> | Snimite trenutni zaslon kao sliku i spremite ga na USB pogon |
| <Insert> | Dodajte ili uklonite omiljenu opciju |
| <Ctrl>+<S> | Prikažite informacije o instaliranoj memoriji |
| <Esc> | Glavni izbornik: Izađite iz programa BIOS Setup Podizbornici: Izađite iz trenutnog podizbornika |
Smart Fan 6
Upotrijebite funkcijsku tipku <F6> za brzi prelazak na ovaj zaslon. Ovaj zaslon vam omogućuje konfiguriranje postavki vezanih uz brzinu ventilatora za svaki priključak ventilatora ili praćenje temperature vašeg sustava/CPU-a.
TUNE ALL (Podesi sve)
Omogućuje primjenu trenutnih postavki na sve priključke ventilatora.
Temperature
Prikazuje trenutnu temperaturu odabranog ciljnog područja.
Fan Speed (Brzina ventilatora)
Prikazuje trenutne brzine ventilatora/pumpe.
Flow Rate
Prikazuje brzinu protoka vašeg sustava vodenog hlađenja. Pritisnite <Enter> na Fan Speed (Brzina ventilatora) za prebacivanje na ovu funkciju.
FAN Speed Control (Kontrola brzine ventilatora)
Omogućuje vam da odredite želite li omogućiti funkciju kontrole brzine ventilatora i podesiti brzinu ventilatora.
| Normal | Omogućuje ventilatoru rad pri različitim brzinama ovisno o temperaturi. Možete podesiti brzinu ventilatora pomoću System Information Viewer-a na temelju zahtjeva sustava. (Zadano) |
| Silent | Omogućuje ventilatoru rad pri malim brzinama. |
| Manual | Omogućuje vam povlačenje čvorova krivulje za podešavanje brzine ventilatora. Ili možete koristiti značajku EZ Tuning (EZ podešavanje). Nakon podešavanja položaja čvora, pritisnite Apply (Primijeni) za automatsko izračunavanje nagiba krivulje. |
| Full Speed | Omogućuje ventilatoru rad pri punoj brzini. |
Fan Control Use Temperature Input
Omogućuje vam odabir referentne temperature za kontrolu brzine ventilatora.
Temperature Interval
Omogućuje vam odabir temperaturnog intervala za promjenu brzine ventilatora.
FAN/PUMP Control Mode
| Auto | Omogućuje BIOS-u automatsko otkrivanje vrste instaliranog ventilatora i postavlja optimalni način upravljanja. (Zadano) |
| Voltage | Način napona preporučuje se za 3-pinske ventilatore/pumpe. |
| PWM | PWM način preporučuje se za 4-pinske ventilatore/pumpe. |
FAN/PUMP Stop
Omogućuje ili onemogućuje funkciju zaustavljanja ventilatora/pumpe. Možete postaviti temperaturnu granicu pomoću temperaturne krivulje. Ventilator ili pumpa prestaju raditi kada je temperatura niža od granice. (Zadano: Onemogućeno)
FAN/PUMP Mode
Omogućuje vam postavljanje načina rada za ventilator.
| Slope | Podešava brzinu ventilatora linearno na temelju temperature. (Zadano) |
| Stair | Podešava brzinu ventilatora postupno na temelju temperature. |
FAN/PUMP Fail Warning (Upozorenje o kvaru ventilatora/pumpe)
Omogućuje sustavu emitiranje zvuka upozorenja ako ventilator/pumpa nije spojen ili ne radi. Provjerite stanje ventilatora/pumpe ili priključak ventilatora/pumpe kada se to dogodi. (Zadano: Onemogućeno)
Save Fan Profile
Ova funkcija vam omogućuje spremanje trenutnih postavki u profil. Možete spremiti profil u BIOS-u ili odabrati Select File in HDD/FDD/USB (Odaberite datoteku na HDD/FDD/USB) da biste spremili profil na svoj uređaj za pohranu.
Load Fan Profile
Ova funkcija vam omogućuje učitavanje prethodno spremljenog BIOS profila bez gnjavaže ponovnog konfiguriranja postavki BIOS-a. Ili možete odabrati Select File in HDD/FDD/USB (Odaberite datoteku na HDD/FDD/USB) da biste učitali profil s uređaja za pohranu.
Favoriti (F11)
Postavite često korištene opcije kao favorite i upotrijebite tipku <F11> za brzi prelazak na stranicu na kojoj se nalaze sve vaše omiljene opcije. Da biste dodali ili uklonili omiljenu opciju, idite na njezinu izvornu stranicu i pritisnite <Insert> na opciji. Opcija je označena zvjezdicom ako je postavljena kao "omiljena".
Tweaker
Hoće li sustav raditi stabilno s postavkama za overclock/previsoki napon koje ste napravili ovisi o vašim cjelokupnim konfiguracijama sustava. Nepravilno izvođenje overclocka/previsokog napona može rezultirati oštećenjem CPU-a, čipseta ili memorije i smanjiti korisni vijek trajanja ovih komponenti. Ova stranica namijenjena je samo naprednim korisnicima i preporučujemo da ne mijenjate zadane postavke kako biste spriječili nestabilnost sustava ili druge neočekivane rezultate. (Neodgovarajuća promjena postavki može rezultirati time da se sustav ne može pokrenuti. Ako se to dogodi, očistite CMOS vrijednosti i vratite ploču na zadane vrijednosti.)
CPU Clock Control (Upravljanje taktom CPU-a)
Omogućuje vam ručno postavljanje osnovnog takta CPU-a u koracima od 1 MHz. (Zadano: Auto)
Preporučuje se da se frekvencija CPU-a postavi u skladu sa specifikacijama CPU-a.
Spread Spectrum Control (Upravljanje širenjem spektra)
Omogućuje ili onemogućuje CPU/PCIe Spread Spectrum. (Zadano: Auto)
CPU Ratio Mode (Način omjera CPU-a) (Napomena)
Omogućuje vam postavljanje omjera jezgre za sve jezgre CPU-a ili pojedinačne jezgre. (Zadano: Sve jezgre)
CCD0 CCX0/1 Ratio (Omjer CCD0 CCX0/1) (Napomena)
Omogućuje vam ručno postavljanje omjera jezgre za jezgre CPU CCX0, 1. Ova se stavka može konfigurirati samo kada je CPU Ratio Mode postavljen na Per CCX. (Zadano: Auto)
CPU Clock Ratio (Omjer takta CPU-a)
Omogućuje vam promjenu omjera takta za instalirani CPU. Podesivi raspon ovisi o instaliranom CPU-u.
GFX Clock Frequency (Frekvencija takta GFX-a) (Napomena)
Omogućuje vam promjenu frekvencije za GPU. Nakon što promijenite postavke GFX Clock Frequency, provjerite jeste li prilagodili postavke GFX Core Voltage. (Zadano: Auto)
NAPOMENA: Podesivi raspon ovisi o instaliranom CPU-u. Auto omogućuje BIOS-u automatsko konfiguriranje ove postavke.
GFX Core Voltage (Napon jezgre GFX-a) (Napomena)
Omogućuje vam promjenu napona za GPU. (Zadano: Auto)
NAPOMENA: Podesivi raspon ovisi o instaliranom CPU-u. Auto omogućuje BIOS-u automatsko konfiguriranje ove postavke.
- Advanced CPU Settings (Napredne postavke CPU-a)
Core Performance Boost (Poboljšanje performansi jezgre) (Napomena)
Omogućuje vam da odredite želite li omogućiti tehnologiju Core Performance Boost (CPB), tehnologiju za poboljšanje performansi CPU-a. (Zadano: Auto)
(Napomena) Ova stavka prisutna je samo kada instalirate CPU koji podržava ovu značajku.
SVM Mode (SVM način rada)
Virtualizacija poboljšana tehnologijom virtualizacije omogućit će platformi da pokreće više operativnih sustava i aplikacija u neovisnim particijama. S virtualizacijom, jedno računalno sustav može funkcionirati kao više virtualnih sustava. (Zadano: Onemogućeno)
AMD Cool&Quiet function (AMD Cool&Quiet funkcija)
| Omogućeno | Omogućuje upravljačkom programu AMD Cool'n'Quiet dinamičko prilagođavanje takta CPU-a i VID-a kako bi se smanjio izlaz topline iz vašeg računala i njegova potrošnja energije. (Zadano) |
| Onemogućeno | Onemogućuje ovu funkciju. |
PPC Adjustment (PPC prilagodba) (Napomena 1)
Omogućuje vam popravljanje PState CPU-a. (Zadano: PState 0)
Global C-state Control (Globalno upravljanje C-stanjem) (Napomena 1)
Omogućuje vam da odredite želite li dopustiti CPU-u da uđe u C stanja. Kada je omogućeno, frekvencija jezgre CPU-a bit će smanjena tijekom stanja zaustavljanja sustava kako bi se smanjila potrošnja energije. (Zadano: Auto)
Power Supply Idle Control (Kontrola stanja mirovanja napajanja) (Napomena 1)
Omogućuje ili onemogućuje Package C6 State (Stanje paketa C6).
| Tipično stanje mirovanja struje | Onemogućuje ovu funkciju. |
| Nisko stanje mirovanja struje | Omogućuje ovu funkciju. |
| Auto | Omogućuje BIOS-u automatsko konfiguriranje ove postavke. (Zadano) |
CCD Control (CCD upravljanje) (Napomena 1)
Postavlja broj CCD-ova koji će se koristiti. (Zadano: Auto)
Downcore Control (Upravljanje smanjenjem broja jezgri)
Omogućuje vam odabir broja jezgri CPU-a za omogućavanje (broj jezgri CPU-a može varirati ovisno o CPU-u). (Zadano: Auto)
SMT Mode (SMT način rada)
Omogućuje vam omogućavanje ili onemogućavanje tehnologije istovremenog višedretvenosti CPU-a. (Zadano: Auto)
CPPC (Napomena 1)
Omogućuje ili onemogućuje značajku CPPC. (Zadano: Auto)
CPPC Preferred Cores (Preferirane jezgre CPPC-a)(Napomena 1)
Omogućuje ili onemogućuje značajku preferiranih jezgri CPPC-a. (Zadano: Auto)
Active OC Tuner (Aktivni OC tuner) (Napomena 2)
Omogućuje ili onemogućuje značajku Active OC Tuner. (Zadano: Onemogućeno)
Extreme Memory Profile (X.M.P.)(Napomena 2)
Omogućuje BIOS-u čitanje SPD podataka na XMP memorijskom modulu(ima) za poboljšanje performansi memorije kada je omogućeno.
| Onemogućeno | Onemogućuje ovu funkciju. (Zadano) |
| Profil1 | Koristi postavke profila 1. |
| Profil2 (Napomena 2) | Koristi postavke profila 2. |
XMP High Frequency Support (Podrška za visoku frekvenciju XMP-a)(Napomena 2)
Omogućuje vam odabir razine kompatibilnosti za memoriju visoke frekvencije. Ova se stavka može konfigurirati samo kada je Extreme Memory Profile (X.M.P.) postavljen na Profil1 ili Profil2. (Zadano: Auto)
System Memory Multiplier (Multiplikator sistemske memorije)
Omogućuje vam postavljanje multiplikatora sistemske memorije. Auto postavlja multiplikator memorije prema podacima SPD memorije. (Zadano: Auto)
FCLK Frequency (Frekvencija FCLK-a)
Omogućuje vam postavljanje frekvencije FCLK-a. Opcije su: Auto (zadano), 667MHz~4000MHz.
UCLK Mode (UCLK način rada)
Omogućuje vam određivanje UCLK načina rada. (Zadano: Auto)
(Napomena 1) Ova stavka prisutna je samo kada instalirate CPU koji podržava ovu značajku.
(Napomena 2) Ova stavka prisutna je samo kada instalirate CPU i memorijski modul koji podržavaju ovu značajku.
- Advanced Memory Settings (Napredne postavke memorije)
- Memory Subtimings (Podpodešavanja memorije)
↓Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus Drive Strength, Data Bus Configuration
Ovi odjeljci pružaju postavke vremena memorije. Napomena: Vaš sustav može postati nestabilan ili se neće moći pokrenuti nakon što napravite promjene u vremenskim postavkama memorije. Ako se to dogodi, vratite ploču na zadane vrijednosti učitavanjem optimiziranih zadanih postavki ili brisanjem CMOS vrijednosti. - SPD Info (SPD informacije)
Prikazuje informacije o instaliranoj memoriji.
Power Down Enable (Omogući isključivanje napajanja)
Omogućuje ili onemogućuje podršku za isključivanje napajanja. (Zadano: Auto)
CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/ CPU VDDP/DRAM Voltage (CH A/B)/DDRVPP Voltage (CH A/B)/DRAM Termination (CH A/B)/VDDP Voltage Control (Napomena) /VDDG Voltage Control (Napomena)
Ove stavke omogućuju vam podešavanje napona CPU Vcore i memorije. - CPU/VRM Settings (Postavke CPU-a/VRM-a)
Ovaj podizbornik omogućuje vam konfiguriranje razine kalibracije linije opterećenja, razine zaštite od previsokog napona, razine zaštite od prekomjerne struje i PWM faza.
(Napomena) Ova stavka prisutna je samo kada instalirate CPU koji podržava ovu značajku.
Postavke
- Napajanje platforme
AC BACK Određuje stanje sustava nakon povratka napajanja nakon gubitka AC napajanja.
Memorija Sustav se vraća u svoje posljednje poznato budno stanje nakon povratka AC napajanja.
Uvijek uključeno Sustav se uključuje nakon povratka AC napajanja.
Uvijek isključeno Sustav ostaje isključen nakon povratka AC napajanja. (Zadano)
ErP
Određuje hoće li sustav trošiti najmanje energije u stanju S5 (isključeno). (Zadano: Onemogućeno) Napomena: Kada je ova stavka postavljena na Omogućeno, funkcija Nastavak pomoću alarma postaje nedostupna.
Soft-Off by PWR-BTTN
Konfigurira način isključivanja računala u MS-DOS načinu rada pomoću tipke za uključivanje.
Trenutno isključivanje Pritisnite tipku za uključivanje i sustav će se odmah isključiti. (Zadano)
Odgoda 4 sekunde. Pritisnite i držite tipku za uključivanje 4 sekunde da biste isključili sustav. Ako se tipka za uključivanje pritisne kraće od 4 sekunde, sustav će ući u stanje mirovanja.
Učitavanje napajanja
Omogućuje ili onemogućuje fiktivno opterećenje. Kada je napajanje na malom opterećenju, aktivirat će se samozaštita koja će uzrokovati njegovo isključivanje ili kvar. Ako se to dogodi, postavite na Enabled (Omogućeno). Auto (Automatski) omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Automatski)
Nastavak pomoću alarma
Određuje hoće li se sustav uključiti u željeno vrijeme. (Zadano: Onemogućeno) Ako je omogućeno, postavite datum i vrijeme na sljedeći način:
Dan buđenja: Uključite sustav u određeno vrijeme svakog dana ili određenog dana u mjesecu.
Sat/minuta/sekunda buđenja: Postavite vrijeme u koje će se sustav automatski uključiti. Napomena: Kada koristite ovu funkciju, izbjegavajte neadekvatno isključivanje iz operativnog sustava ili uklanjanje AC napajanja, inače postavke možda neće biti učinkovite.
Mjerač vremena događaja visoke preciznosti
Omogućuje ili onemogućuje mjerač vremena događaja visoke preciznosti (HPET) u operativnom sustavu. (Zadano: Omogućeno)
- IO priključci
Početni izlaz zaslona
Određuje prvo pokretanje monitora s instalirane PCI Express grafičke kartice ili ugrađene grafike.
IGD Video (Napomena) Postavlja ugrađenu grafiku kao prvi zaslon.
PCIe 1 utor Postavlja grafičku karticu na PCIEX16 utor kao prvi zaslon. (Zadano)
PCIe 2 utor Postavlja grafičku karticu na PCIEX8 utor kao prvi zaslon.
PCIe 3 utor Postavlja grafičku karticu na PCIEX4 utor kao prvi zaslon.
Integrirana grafika (Napomena)
Omogućuje ili onemogućuje funkciju ugrađene grafike.
Auto BIOS će automatski omogućiti ili onemogućiti ugrađenu grafiku ovisno o instaliranoj grafičkoj kartici. (Zadano)
Forces Omogućuje ugrađenu grafiku.
Disabled Onemogućuje ugrađenu grafiku.
UMA način rada (Napomena)
Odredite UMA način rada.
Auto (Automatski) omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano)
UMA Specificirano Postavlja veličinu međuspremnika UMA okvira.
UMA Auto Postavlja razlučivost zaslona.
UMA Game Optimized Prilagođava veličinu međuspremnika okvira na temelju ukupne veličine sistemske memorije.
Ova se stavka može konfigurirati samo kada je Integrirana grafika postavljena na Forces (Forsira).
Veličina međuspremnika UMA okvira (Napomena)
Veličina međuspremnika okvira je ukupan iznos sistemske memorije dodijeljen isključivo za ugrađeni grafički kontroler. MS-DOS će, na primjer, koristiti samo ovu memoriju za zaslon. Opcije su: Auto (automatski) (zadano), 64M~2G. Ova se stavka može konfigurirati samo kada je UMA Mode (UMA način rada) postavljen na UMA Specified (UMA specificirano).
Razlučivost zaslona (Napomena)
Omogućuje postavljanje razlučivosti zaslona. Opcije su: Auto (automatski) (zadano), 1920x1080 i niže, 2560x1600, 3840x2160. Ova se stavka može konfigurirati samo kada je UMA Mode (UMA način rada) postavljen na UMA Auto (UMA automatski).
HD Audio Controller
Omogućuje ili onemogućuje ugrađenu audio funkciju. (Zadano: Omogućeno) Ako želite instalirati audio karticu treće strane umjesto korištenja ugrađenog zvuka, postavite ovu stavku na Disabled (Onemogućeno).
PCIEX16 Bifurkacija
Omogućuje određivanje načina na koji se dijeli propusnost PCIEX16 utora. Opcije: Auto, PCIE 2x8, PCIE 1x8/2x4, PCIE 2x4/1x8 (Napomena) , PCIE 4x4 (Napomena) . (Zadano: Automatski)
Dekodiranje iznad 4G
Omogućuje ili onemogućuje dekodiranje 64-bitnih uređaja u adresnom prostoru iznad 4 GB (samo ako vaš sustav podržava 64-bitno PCI dekodiranje). Postavite na Enabled (Omogućeno) ako je instalirana više od jedne napredne grafičke kartice i njihovi se upravljački programi ne mogu pokrenuti prilikom ulaska u operativni sustav (zbog ograničenog adresnog prostora memorije od 4 GB). (Zadano: Onemogućeno)
Re-Size BAR Support
Omogućuje ili onemogućuje podršku za Resizable BAR. (Zadano: Onemogućeno)
F_U32C Gen Speed
Omogućuje postavljanje načina rada F_U32C zaglavlja na Gen 1 ili Gen 2 (Napomena) . Stvarni način rada ovisi o hardverskoj specifikaciji svakog zaglavlja. (Zadano: Automatski)
Ugrađeni LAN kontroler
Omogućuje ili onemogućuje funkciju ugrađenog LAN-a. (Zadano: Omogućeno) Ako želite instalirati mrežnu karticu treće strane umjesto korištenja ugrađenog LAN-a, postavite ovu stavku na Disabled (Onemogućeno).
(Napomena) Ova je stavka prisutna samo kada instalirate CPU koji podržava ovu značajku.
Ipv4 PXE podrška
Omogućuje ili onemogućuje IPv4 PXE podršku. Ova se stavka može konfigurirati samo kada je Mrežni stog iomogućen.
Ipv4 HTTP podrška
Omogućuje ili onemogućuje podršku za HTTP pokretanje za IPv4. Ova se stavka može konfigurirati samo kada je Mrežni stog omogućen.
Ipv6 PXE podrška
Omogućuje ili onemogućuje IPv6 PXE podršku. Ova se stavka može konfigurirati samo kada je Mrežni stog omogućen.
Ipv6 HTTP podrška
Omogućuje ili onemogućuje podršku za HTTP pokretanje za IPv6. Ova se stavka može konfigurirati samo kada je Mrežni stog omogućen.
Vrijeme čekanja PXE pokretanja
Omogućuje konfiguriranje koliko dugo čekati prije nego što možete pritisnuti <Esc> za prekid PXE pokretanja. Ova se stavka može konfigurirati samo kada je Mrežni stog omogućen. (Zadano: 0)
Broj otkrivanja medija
Omogućuje postavljanje broja provjera prisutnosti medija. Ova se stavka može konfigurirati samo kada je Mrežni stog omogućen. (Zadano: 1)
- Intel(R) Ethernet kontroler
Ovaj podizbornik pruža informacije o LAN konfiguraciji i povezanim opcijama konfiguracije. - Razno
LED diode u stanju uključenog sustava
Omogućuje vam da omogućite ili onemogućite LED osvjetljenje matične ploče kada je sustav uključen.
Isključeno Onemogućuje odabrani način osvjetljenja kada je sustav uključen.
Uključeno Omogućuje odabrani način osvjetljenja kada je sustav uključen. (Zadano)
LED diode u stanju mirovanja, hibernacije i soft-off
Omogućuje vam postavljanje načina osvjetljenja LED dioda matične ploče u stanju S3/S4/S5 sustava. Ova se stavka može konfigurirati kada je LED diode u stanju uključenog sustava postavljeno na Uključeno.
Isključeno Onemogućuje odabrani način osvjetljenja kada sustav uđe u stanje S3/S4/S5. (Zadano)
Uključeno Omogućuje odabrani način osvjetljenja kada sustav uđe u stanje S3/S4/S5.
Konfiguracija PCIEX16 utora
Omogućuje postavljanje načina rada PCIEX16 utora na Gen 1, Gen 2, Gen 3 ili Gen 4. Auto (Automatski) omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Automatski)
Konfiguracija PCIe utora
Omogućuje postavljanje načina rada PCI Express utora i M.2 konektora na Gen 1, Gen 2, Gen 3 ili Gen 4 (Napomena) . Stvarni način rada ovisi o hardverskoj specifikaciji svakog utora. Auto (Automatski) omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Automatski)
PCIe ASPM način rada
Omogućuje konfiguriranje ASPM načina rada za uređaj spojen na PCI Express sabirnicu CPU/čipseta. (Zadano: Onemogućeno)
Poboljšanje 3DMark01
Omogućuje određivanje hoće li se poboljšati neke starije performanse benchmarka. (Zadano: Onemogućeno)
IOMMU
Omogućuje ili onemogućuje AMD IOMMU podršku. (Zadano: Automatski)
(Napomena) Ova je stavka prisutna samo kada instalirate CPU koji podržava ovu značajku.
TSME
Omogućuje ili onemogućuje TSME podršku. (Zadano: Automatski)
AMD CPU fTPM
Omogućuje ili onemogućuje funkciju TPM 2.0 integriranu u AMD CPU. (Zadano: Onemogućeno)
- Pouzdano računarstvo
Omogućuje ili onemogućuje modul pouzdane platforme (TPM). - AMD CBS
Ovaj podizbornik pruža opcije konfiguracije povezane s AMD CBS-om. - PC zdravlje
Poništi status otvorenog kućišta
Onemogućeno Zadržava ili briše zapis prethodnog statusa upada u kućište. (Zadano)
Omogućeno Briše zapis prethodnog statusa upada u kućište i polje Otvoreno kućište prikazat će "Ne" pri sljedećem pokretanju.
Otvoreno kućište
Prikazuje status detekcije uređaja za detekciju upada u kućište pričvršćenog na CI zaglavlje matične ploče. Ako se ukloni poklopac kućišta sustava, ovo će polje prikazati "Da", inače će prikazati "Ne". Da biste izbrisali zapis statusa upada u kućište, postavite Poništi status otvorenog kućišta na Omogućeno, spremite postavke u CMOS, a zatim ponovno pokrenite sustav.
CPU Vcore/CPU VDDP/CPU VDD18/DRAM kanal A/B napon/PM_CLDO12/ +3,3V/+5V/JEZGRA ČIPSETA/+12V/VCORE SOC
Prikazuje trenutne napone sustava.
Informacije o sustavu
Ovaj odjeljak pruža informacije o modelu vaše matične ploče i verziji BIOS-a. Također možete odabrati zadani jezik koji koristi BIOS i ručno postaviti vrijeme sustava.
Jezik sustava
Odabire zadani jezik koji koristi BIOS.
Datum sustava
Postavlja datum sustava. Format datuma je tjedan (samo za čitanje), mjesec, dan i godina. Koristite <Enter> za prebacivanje između polja Mjesec, Dan i Godina i koristite tipku <Page Up> ili <Page Down> za postavljanje željene vrijednosti.
Vrijeme sustava
Postavlja vrijeme sustava. Format vremena je sat, minuta i sekunda. Na primjer, 13 sati je 13:00:00. Koristite <Enter> za prebacivanje između polja Sat, Minuta i Sekunda i koristite tipku <Page Up> ili <Page Down> za postavljanje željene vrijednosti.
Razina pristupa
Prikazuje trenutnu razinu pristupa ovisno o vrsti korištene zaštite lozinkom. (Ako nije postavljena lozinka, zadana vrijednost prikazat će se kao Administrator.) Razina administratora omogućuje vam izmjene svih postavki BIOS-a; razina korisnika omogućuje vam samo izmjene određenih postavki BIOS-a, ali ne svih.
- Informacije o priključenim uređajima
Prikazuje informacije o vašim SATA, PCI Express i M.2 uređajima ako su instalirani. - Q-Flash
Omogućuje pristup uslužnom programu Q-Flash za ažuriranje BIOS-a ili sigurnosno kopiranje trenutne konfiguracije BIOS-a.
Pokretanje sustava (Boot)
Prioriteti opcija pokretanja sustava (Boot Option Priorities)
Određuje ukupni redoslijed pokretanja sustava s dostupnih uređaja. Uklonjivi uređaji za pohranu koji podržavaju GPT format bit će označeni prefiksom "UEFI:" na popisu uređaja za pokretanje sustava. Za pokretanje sustava s operacijskog sustava koji podržava GPT particioniranje, odaberite uređaj s prefiksom "UEFI:". Ili, ako želite instalirati operacijski sustav koji podržava GPT particioniranje kao što je Windows 10 64-bitni, odaberite optički pogon koji sadrži instalacijski disk za Windows 10 64-bitni i ima prefiks "UEFI:".
PC Health (Stanje računala)
Omogućuje ili onemogućuje značajku Numlock na numeričkoj tipkovnici tipkovnice nakon POST-a. (Zadano: Uključeno)
Sigurnosna opcija (Security Option)
Određuje je li potrebna lozinka svaki put kada se sustav pokrene ili samo kada uđete u BIOS Setup. Nakon konfiguriranja ove stavke, postavite lozinke pod stavkom Administrator Password/User Password (Administratorska lozinka/Korisnička lozinka).
Setup (Postavljanje) Lozinka je potrebna samo za ulazak u program BIOS Setup.
System (Sustav) Lozinka je potrebna za pokretanje sustava i za ulazak u program BIOS Setup. (Zadano)
Prikaz logotipa na cijelom zaslonu (Full Screen LOGO Show)
Omogućuje vam da odredite hoće li se logotip GIGABYTE prikazati pri pokretanju sustava. Disabled (Onemogućeno) preskače logotip GIGABYTE kada se sustav pokrene. (Zadano: Omogućeno)
Brzo pokretanje (Fast Boot)
Omogućuje ili onemogućuje brzo pokretanje (Fast Boot) kako bi se skratio proces pokretanja OS-a. Ultra Fast (Ultra brzo) pruža najveću brzinu pokretanja. (Zadano: Onemogućeno)
SATA Support (SATA podrška)
Last Boot SATA Devices Only (Samo SATA uređaji zadnjeg pokretanja) Osim pogona za prethodno pokretanje, svi SATA uređaji su onemogućeni prije dovršetka procesa pokretanja OS-a. (Zadano)
All SATA Devices (Svi SATA uređaji) Svi SATA uređaji su funkcionalni u operacijskom sustavu i tijekom POST-a. Ova stavka se može konfigurirati samo kada je Fast Boot (Brzo pokretanje) postavljeno na Enabled (Omogućeno) ili Ultra Fast (Ultra brzo).
NVMe Support (NVMe podrška)
Omogućuje vam da omogućite ili onemogućite NVMe uređaj(e). (Zadano: Omogućeno) Ova stavka se može konfigurirati samo kada je Fast Boot (Brzo pokretanje) postavljeno na Enabled (Omogućeno) ili Ultra Fast (Ultra brzo).
VGA Support (VGA podrška)
Omogućuje vam da odaberete koju vrstu operacijskog sustava želite pokrenuti.
Auto (Automatski) Omogućuje samo legacy opciju ROM.
EFI Driver (EFI upravljački program) Omogućuje EFI opciju ROM. (Zadano)
Ova stavka se može konfigurirati samo kada je Fast Boot (Brzo pokretanje) postavljeno na Enabled (Omogućeno) ili Ultra Fast (Ultra brzo).
USB Support (USB podrška)
Disabled (Onemogućeno) Svi USB uređaji su onemogućeni prije dovršetka procesa pokretanja OS-a.
Full Initial (Potpuno pokretanje) Svi USB uređaji su funkcionalni u operacijskom sustavu i tijekom POST-a. (Zadano)
Partial Initial (Djelomično pokretanje) Dio USB uređaja je onemogućen prije dovršetka procesa pokretanja OS-a. Ova stavka se može konfigurirati samo kada je Fast Boot postavite na Enabled (Omogućeno). Ova funkcija je onemogućena kada je Fast Boot (Brzo pokretanje) postavljeno na Ultra Fast (Ultra brzo).
Network Stack Driver Support (Podrška upravljačkog programa mrežnog stoga)
Disabled (Onemogućeno) Onemogućuje pokretanje s mreže. (Zadano)
Enabled (Omogućeno) Omogućuje pokretanje s mreže. Ova stavka se može konfigurirati samo kada je Fast Boot (Brzo pokretanje) postavljeno na Enabled (Omogućeno) ili Ultra Fast (Ultra brzo).
CSM Support (CSM podrška)
Omogućuje ili onemogućuje UEFI CSM (Compatibility Support Module - Modul podrške za kompatibilnost) za podršku legacy PC procesu pokretanja.
Disabled (Onemogućeno) Onemogućuje UEFI CSM i podržava samo UEFI BIOS proces pokretanja.
Enabled (Omogućeno) Omogućuje UEFI CSM. (Zadano)
LAN PXE Boot Option ROM
Omogućuje vam da odaberete želite li omogućiti legacy opciju ROM za LAN kontroler. (Zadano: Onemogućeno) Ova stavka se može konfigurirati samo kada je CSM Support (CSM podrška) postavljena na Enabled (Omogućeno).
Storage Boot Option Control (Kontrola opcije pokretanja pohrane)
Omogućuje vam da odaberete želite li omogućiti UEFI ili legacy opciju ROM za kontroler uređaja za pohranu.
Disabled (Onemogućeno) Onemogućuje opciju ROM.
UEFI Only (Samo UEFI) Omogućuje samo UEFI opciju ROM. (Zadano)
Legacy Only (Samo Legacy) Omogućuje samo legacy opciju ROM. Ova stavka se može konfigurirati samo kada je CSM Support (CSM podrška) postavljena na Enabled (Omogućeno).
Other PCI Device ROM Priority (Prioritet ROM-a ostalih PCI uređaja)
Omogućuje vam da odaberete želite li omogućiti UEFI ili Legacy opciju ROM za PCI kontroler uređaja osim LAN, uređaja za pohranu i grafičkih kontrolera.
Disabled (Onemogućeno) Onemogućuje opciju ROM.
UEFI Only (Samo UEFI) Omogućuje samo UEFI opciju ROM. (Zadano)
Legacy Only (Samo Legacy) Omogućuje samo legacy opciju ROM. Ova stavka se može konfigurirati samo kada je CSM Support (CSM podrška) postavljena na Enabled (Omogućeno).
Administrator Password (Administratorska lozinka)
Omogućuje vam konfiguriranje administratorske lozinke. Pritisnite <Enter> na ovoj stavki, upišite lozinku, a zatim pritisnite <Enter>. Bit će zatraženo da potvrdite lozinku. Ponovno upišite lozinku i pritisnite <Enter>. Morate unijeti administratorsku lozinku (ili korisničku lozinku) pri pokretanju sustava i prilikom ulaska u BIOS Setup. Razlikujući se od korisničke lozinke, administratorska lozinka omogućuje vam da izvršite promjene u svim BIOS postavkama.
User Password (Korisnička lozinka)
Omogućuje vam konfiguriranje korisničke lozinke. Pritisnite <Enter> na ovoj stavki, upišite lozinku, a zatim pritisnite <Enter>. Bit će zatraženo da potvrdite lozinku. Ponovno upišite lozinku i pritisnite <Enter>. Morate unijeti administratorsku lozinku (ili korisničku lozinku) pri pokretanju sustava i prilikom ulaska u BIOS Setup. Međutim, korisnička lozinka omogućuje vam samo promjenu određenih BIOS postavki, ali ne svih. Da biste otkazali lozinku, pritisnite <Enter> na stavci lozinke i kada se zatraži lozinka, prvo unesite ispravnu. Kada se zatraži nova lozinka, pritisnite <Enter> bez unosa lozinke. Ponovno pritisnite <Enter> kada se zatraži potvrda. NAPOMENA: Prije postavljanja korisničke lozinke, obavezno prvo postavite administratorsku lozinku.
- Secure Boot (Sigurno pokretanje)
Omogućuje vam da omogućite ili onemogućite Sigurno pokretanje (Secure Boot) i konfigurirate povezane postavke. Ova stavka se može konfigurirati samo kada je CSM Support (CSM podrška) postavljena na Disabled (Onemogućeno).
Preferred Operating Mode (Preferirani način rada operacijskog sustava)
Omogućuje vam da odaberete želite li ući u Jednostavni način rada ili Napredni način rada nakon ulaska u BIOS Setup. Auto (Automatski) ulazi u BIOS način rada u kojem je bio zadnji put. (Zadano: Automatski)
Spremi i izađi (Save & Exit)
Save & Exit Setup (Spremi i izađi iz postavki)
Pritisnite <Enter> na ovoj stavki i odaberite Yes (Da). Time se spremaju promjene u CMOS i izlazi iz programa BIOS Setup. Odaberite No (Ne) ili pritisnite <Esc> za povratak na glavni izbornik BIOS Setup.
Exit Without Saving (Izađi bez spremanja)
Pritisnite <Enter> na ovoj stavki i odaberite Yes (Da). Time se izlazi iz BIOS Setup bez spremanja promjena napravljenih u BIOS Setup u CMOS. Odaberite No (Ne) ili pritisnite <Esc> za povratak na glavni izbornik BIOS Setup.
Load Optimized Defaults (Učitaj optimizirane zadane postavke)
Pritisnite <Enter> na ovoj stavki i odaberite Yes (Da) za učitavanje optimalnih BIOS zadanih postavki. BIOS zadane postavke pomažu sustavu da radi u optimalnom stanju. Uvijek učitajte optimizirane zadane postavke nakon ažuriranja BIOS-a ili nakon brisanja CMOS vrijednosti.
Boot Override (Zaobilaženje pokretanja)
Omogućuje vam odabir uređaja za trenutno pokretanje. Pritisnite <Enter> na uređaju koji odaberete i odaberite Yes (Da) za potvrdu. Vaš sustav će se automatski ponovno pokrenuti i pokrenuti s tog uređaja.
Save Profiles (Spremi profile)
Ova funkcija vam omogućuje spremanje trenutnih BIOS postavki u profil. Možete stvoriti do 8 profila i spremiti ih kao Setup Profile 1~ Setup Profile 8. Pritisnite <Enter> za dovršetak. Ili možete odabrati Select File in HDD/FDD/USB (Odaberi datoteku u HDD/FDD/USB) da biste spremili profil na svoj uređaj za pohranu.
Load Profiles (Učitaj profile)
Ako vaš sustav postane nestabilan i učitali ste BIOS zadane postavke, možete koristiti ovu funkciju za učitavanje BIOS postavki iz prethodno stvorenog profila, bez gnjavaže ponovnog konfiguriranja BIOS postavki. Prvo odaberite profil koji želite učitati, a zatim pritisnite <Enter> za dovršetak. Možete odabrati Select File in HDD/FDD/USB (Odaberite datoteku u HDD/FDD/USB) za unos profila prethodno stvorenog s vašeg uređaja za pohranu ili učitavanje profila koji je automatski stvorio BIOS, kao što je vraćanje BIOS postavki na zadnje postavke koje su ispravno radile (zadnji poznati dobar zapis).
Konfiguriranje RAID seta
RAID razine
| RAID 0 | RAID 1 | RAID 10 | |
| Minimalni broj tvrdih diskova | ≥2 | 2 | 4 |
| Kapacitet polja | Broj tvrdih diskova * Veličina najmanjeg diska | Veličina najmanjeg diska | (Broj tvrdih diskova/2) *Veličina najmanjeg diska |
| Tolerancija grešaka | Ne | Da | Da |
Prije nego što počnete, pripremite sljedeće stavke:
- Najmanje dva SATA tvrda diska ili SSD-a. (Napomena 1) (Za osiguravanje optimalnih performansi, preporučuje se korištenje dva tvrda diska s identičnim modelom i kapacitetom). (Napomena 2)
- Instalacijski disk za Windows.
- Računalo spojeno na internet.
- USB stick.
Konfiguriranje ugrađenog SATA kontrolera
- Instaliranje SATA tvrdog diska(ova) u vaše računalo
Instalirajte tvrde diskove/SSD-ove u SATA/M.2 konektore na matičnoj ploči. Zatim spojite konektore za napajanje iz vašeg napajanja na tvrde diskove. - Konfiguriranje načina rada SATA kontrolera u BIOS Setupu
Pobrinite se da ispravno konfigurirate način rada SATA kontrolera u postavkama BIOS-a sustava. Koraci: Uključite računalo i pritisnite <Delete> za ulazak u BIOS Setup tijekom POST-a (Power-On Self-Test). Pod Settings\IO Ports, postavite SATA Configuration\SATA Mode na RAID. Zatim spremite postavke i ponovno pokrenite računalo. (Ako želite koristiti NVMe PCIe SSD-ove za konfiguriranje RAID-a, provjerite jeste li postavili NVMe RAID mode na Enabled.)
Izbornici BIOS Setupa opisani u ovom odjeljku mogu se razlikovati od točnih postavki za vašu matičnu ploču. Stvarne opcije izbornika BIOS Setupa koje ćete vidjeti ovisit će o matičnoj ploči koju imate i verziji BIOS-a.
(Napomena 1) M.2 PCIe SSD ne može se koristiti za postavljanje RAID seta niti s M.2 SATA SSD-om niti sa SATA tvrdim diskom.
(Napomena 2) Pogledajte "Unutarnji konektori" za obavijesti o instalaciji za M.2 i SATA konektore.
- Koraci konfiguracije UEFI RAID-a:
- U BIOS Setupu idite na Boot i postavite CSM Support na Disabled. Spremi promjene i izađi iz BIOS Setupa.
- Nakon ponovnog pokretanja sustava, ponovno uđite u BIOS Setup. Zatim uđite u podizbornik Settings\RAIDXpert2 Configuration Utility.
- Na zaslonu RAIDXpert2 Configuration Utility, pritisnite <Enter> na Array Management za ulazak na zaslon Create Array. Zatim odaberite RAID razinu. Podržane RAID razine uključuju RAID 0, RAID 1 i RAID 10 (dostupni odabiri ovise o broju instaliranih tvrdih diskova). Zatim pritisnite <Enter> na Select Physical Disks za ulazak na zaslon Select Physical Disks.
- Na zaslonu Select Physical Disks, odaberite tvrde diskove koji će biti uključeni u RAID polje i postavite ih na Enabled. Zatim upotrijebite tipku sa strelicom prema dolje za pomicanje na Apply Changes i pritisnite <Enter>. Zatim se vratite na prethodni zaslon i postavite Array Size, Array Size Unit, Read Cache Policy i Write Cache Policy.
- Nakon postavljanja kapaciteta, prijeđite na Create Array i pritisnite <Enter> za početak.
- Nakon dovršetka, bit ćete vraćeni na zaslon Array Management. Pod Manage Array Properties možete vidjeti novi RAID volumen i informacije o RAID razini, nazivu polja, kapacitetu polja itd.
Instalirajte RAID upravljački program i operativni sustav
S ispravnim postavkama BIOS-a, spremni ste za instalaciju operativnog sustava.
Instaliranje operativnog sustava
Budući da neki operativni sustavi već uključuju RAID upravljački program, ne morate instalirati zasebni RAID upravljački program tijekom postupka instalacije Windowsa. Nakon što je operativni sustav instaliran, preporučujemo da instalirate sve potrebne upravljačke programe iz centra GIGABYTE APP kako biste osigurali performanse i kompatibilnost sustava. Ako operativni sustav koji se instalira zahtijeva da navedete dodatni RAID upravljački program tijekom postupka instalacije OS-a, pogledajte korake u nastavku:
- Idite na web-mjesto GIGABYTE, pregledajte web-stranicu modela matične ploče, preuzmite AMD RAID Preinstall Driver datoteku na stranici Support\Download\SATA RAID/AHCI, raspakirajte datoteku i kopirajte datoteke na svoj USB stick.
- Pokrenite sustav s instalacijskog diska za Windows i izvršite standardne korake instalacije OS-a. Kada se pojavi zaslon koji zahtijeva da učitate upravljački program, odaberite Browse (Pregledaj).
- Umetnite USB stick, a zatim pregledajte mjesto upravljačkog programa. Odaberite prvo AMD-RAID Bottom Device i kliknite Next (Dalje) za učitavanje upravljačkog programa. Zatim odaberite AMD-RAID Controller i kliknite Next (Dalje) za učitavanje upravljačkog programa. Konačno, nastavite s instalacijom OS-a.
Instalacija upravljačkih programa
Nakon što instalirate operativni sustav, u donjem desnom kutu radne površine pojavit će se dijaloški okvir s pitanjem želite li preuzeti i instalirati upravljačke programe i aplikacije GIGABYTE putem APP centra. Kliknite Install (Instaliraj) za nastavak instalacije. (U BIOS Setupu provjerite je li Settings\IO Ports\APP Center Download & Install Configuration\APP Center Download & Install postavljeno na Enabled.)
Kada se pojavi dijaloški okvir Ugovora o licenci za krajnjeg korisnika, pritisnite <Accept> za instalaciju APP centra. Na zaslonu APP centra odaberite upravljačke programe i aplikacije koje želite instalirati i kliknite Install (Instaliraj).
Prije instalacije provjerite je li sustav spojen na internet.
Posjetite web-mjesto GIGABYTE za više informacija o softveru.
Posjetite web-mjesto GIGABYTE za više informacija o rješavanju problema.
Kontaktirajte nas
GIGA-BYTE TECHNOLOGY CO., LTD.
Adresa: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tehnička i netehnička podrška (prodaja/marketing): https://esupport.gigabyte.com
WEB adresa (engleski): https://www.gigabyte.com
WEB adresa (kineski): https://www.gigabyte.com/tw
- GIGABYTE eSupport
Za postavljanje tehničkog ili netehničkog (prodaja/marketing) pitanja, povežite se na: https://esupport.gigabyte.com
![GIGABYTE podrška]()
Reference
Preuzmi priručnik
Ovdje možete preuzeti punu pdf verziju priručnika, koja može sadržavati dodatne sigurnosne upute, informacije o jamstvu, FCC pravila, itd.
Preuzmi GIGABYTE X570S AORUS PRO AX - Priručnik za matičnu ploču
