GIGABYTE GA-J3455N-D3H - Priručnik za matičnu ploču
Identifikacija revizije vaše matične ploče
Broj revizije na vašoj matičnoj ploči izgleda ovako: "REV: X.X." Na primjer, "REV: 1.0" znači da je revizija matične ploče 1.0. Provjerite reviziju matične ploče prije ažuriranja BIOS-a matične ploče, upravljačkih programa ili prilikom traženja tehničkih informacija.
Primjer:

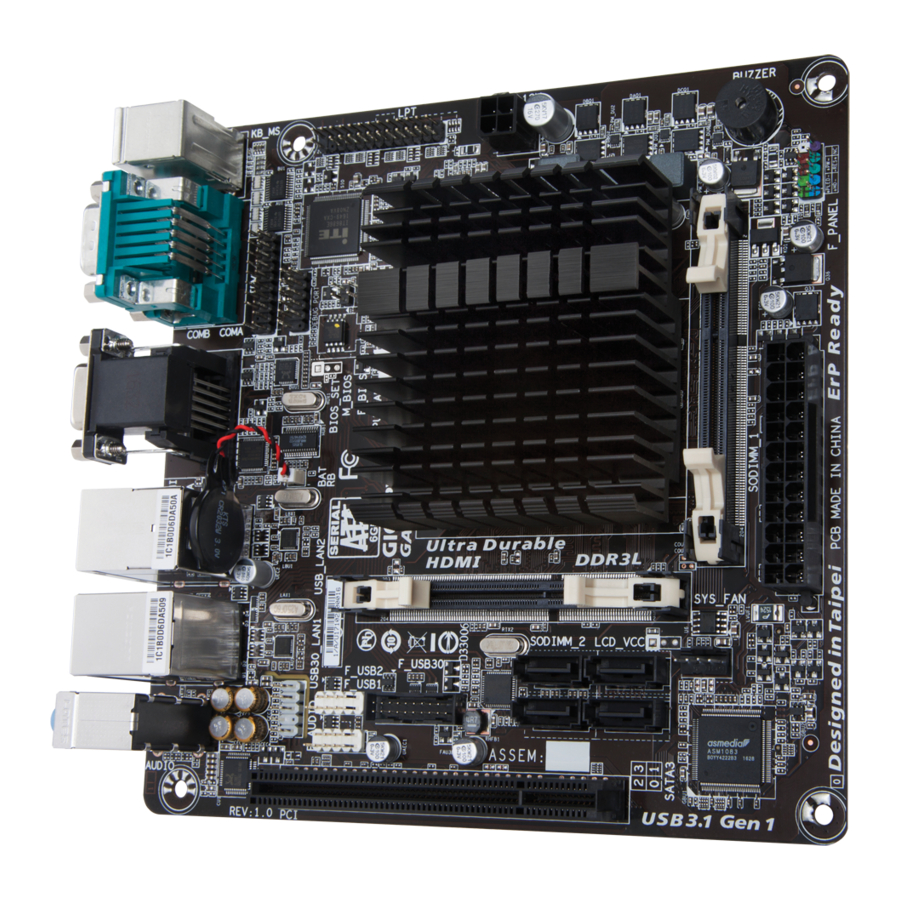

GA-J3455N-D3H raspored matične ploče
Sadržaj kutije
- GA-J3455N-D3H matična ploča
- Disk s upravljačkim programima za matičnu ploču
- Korisnički priručnik
- Dva SATA kabela
- I/O štitnik
* Gornji sadržaj kutije služi samo kao referenca, a stvarni predmeti ovise o paketu proizvoda koji dobijete. Sadržaj kutije podložan je promjenama bez prethodne najave.
Instalacija hardvera
Mjere opreza prilikom instalacije
Matična ploča sadrži brojne osjetljive elektroničke sklopove i komponente koje se mogu oštetiti kao posljedica elektrostatskog pražnjenja (ESD). Prije instalacije pažljivo pročitajte korisnički priručnik i slijedite ove postupke:
- Prije instalacije provjerite je li kućište prikladno za matičnu ploču.
- Prije instalacije nemojte uklanjati ili oštetiti naljepnicu S/N (serijski broj) matične ploče ili jamstvenu naljepnicu koju je osigurao vaš prodavač. Ove su naljepnice potrebne za provjeru valjanosti jamstva.
- Uvijek isključite izmjeničnu struju isključivanjem kabela za napajanje iz utičnice prije instaliranja ili uklanjanja matične ploče ili drugih hardverskih komponenti.
- Prilikom spajanja hardverskih komponenti na interne priključke na matičnoj ploči, provjerite jesu li čvrsto i sigurno spojeni.
- Prilikom rukovanja matičnom pločom, izbjegavajte dodirivanje metalnih vodova ili priključaka.
- Najbolje je nositi traku za zapešće za elektrostatsko pražnjenje (ESD) prilikom rukovanja elektroničkim komponentama kao što su matična ploča, CPU ili memorija. Ako nemate ESD traku za zapešće, držite ruke suhima i prvo dodirnite metalni predmet kako biste uklonili statički elektricitet.
- Prije instaliranja matične ploče, stavite je na antistatičku podlogu ili u spremnik za elektrostatsku zaštitu.
- Prije spajanja ili isključivanja kabela napajanja s matične ploče, provjerite je li napajanje isključeno.
- Prije uključivanja napajanja provjerite je li napon napajanja postavljen prema lokalnom standardu napona.
- Prije korištenja proizvoda provjerite jesu li svi kabeli i priključci za napajanje vaših hardverskih komponenti spojeni.
- Kako biste spriječili oštećenje matične ploče, nemojte dopustiti da vijci dođu u kontakt s krugom matične ploče ili njezinim komponentama.
- Provjerite nema li preostalih vijaka ili metalnih komponenti postavljenih na matičnoj ploči ili unutar kućišta računala.
- Ne postavljajte računalni sustav na neravnu površinu.
- Ne postavljajte računalni sustav u okruženje visoke temperature ili vlažno okruženje.
- Uključivanje napajanja računala tijekom procesa instalacije može dovesti do oštećenja sustava komponenti, kao i do fizičke ozljede korisnika.
- Ako niste sigurni u bilo koji korak instalacije ili imate problem vezan uz korištenje proizvoda, obratite se ovlaštenom računalnom tehničaru.
- Ako koristite adapter, produžni kabel za napajanje ili razdjelnik, obavezno se posavjetujte s njegovim uputama za instalaciju i/ili uzemljenje.
Specifikacije proizvoda
| CPU |
|
| Memorija |
|
| Ugrađena grafika |
|
| Audio |
|
| LAN |
|
| Utori za proširenje |
|
| Sučelje za pohranu |
|
| USB |
|
| Interni priključci |
|
| Priključci na stražnjoj ploči |
|
| I/O kontroler |
|
| Hardverski monitor |
|
| BIOS |
|
| Jedinstvene značajke |
|
| Priloženi softver |
|
| Operativni sustav |
|
| Faktor oblika |
|
* GIGABYTE zadržava pravo na izmjene specifikacija proizvoda i informacija povezanih s proizvodom bez prethodne obavijesti.
Posjetite web stranicu GIGABYTE za popise podržanih memorijskih modula.
Posjetite stranicu Support\Utility List (Popis podrške/uslužnih programa) na web stranici GIGABYTE kako biste preuzeli najnoviju verziju aplikacija.
Posjetite web stranicu GIGABYTE za detalje o instalaciji hardvera.
Instaliranje memorije
Pročitajte sljedeće smjernice prije nego što počnete instalirati memoriju:
- Provjerite podržava li matična ploča memoriju. Preporučuje se korištenje memorije istog kapaciteta, marke, brzine i čipova. (Posjetite web stranicu GIGABYTE za najnovije podržane brzine memorije i memorijske module.)
- Uvijek isključite računalo i iskopčajte kabel za napajanje iz utičnice prije instaliranja memorije kako biste spriječili oštećenje hardvera.
- Memorijski moduli imaju dizajn koji je jednostavan za korištenje. Memorijski modul se može instalirati samo u jednom smjeru. Ako ne možete umetnuti memoriju, promijenite smjer.
Konfiguracija memorije s dva kanala
Ova matična ploča ima dva memorijska utora i podržava tehnologiju s dva kanala. Nakon što je memorija instalirana, BIOS će automatski otkriti specifikacije i kapacitet memorije. Omogućavanje memorijskog načina rada s dva kanala udvostručit će izvornu propusnost memorije. Dva memorijska utora podijeljena su u dva kanala, a svaki kanal ima jedan memorijski utor kao što slijedi:
Kanal A: SODIMM_1
Kanal B: SODIMM_2
Zbog ograničenja SoC-a, pročitajte sljedeće smjernice prije instaliranja memorije u načinu rada s dva kanala.
- Ako se instalira samo jedan DDR3L memorijski modul, obavezno ga instalirajte u utor SODIMM_1, a način rada s dva kanala ne može se omogućiti ako je instaliran samo jedan memorijski modul.
- Kada omogućavate način rada s dva kanala s dva memorijska modula, preporučuje se korištenje memorije istog kapaciteta, marke, brzine i čipova za optimalne performanse.
Instaliranje kartice za proširenje
Pročitajte sljedeće smjernice prije nego što počnete instalirati karticu za proširenje:
- Provjerite podržava li matična ploča karticu za proširenje. Pažljivo pročitajte priručnik koji ste dobili s karticom za proširenje.
- Uvijek isključite računalo i iskopčajte kabel za napajanje iz utičnice prije instaliranja kartice za proširenje kako biste spriječili oštećenje hardvera.
Priključci na stražnjoj ploči
- PS/2 priključak za tipkovnicu i PS/2 priključak za miš
Koristite ovaj priključak za spajanje PS/2 miša ili tipkovnice, a donji priključak (ljubičasti) za spajanje PS/2 tipkovnice. - Serijski priključak
Koristite serijski priključak za spajanje uređaja kao što su miš, modem ili drugi periferni uređaji. - D-Sub priključak
D-Sub priključak podržava 15-pinski D-Sub konektor i podržava maksimalnu rezoluciju od 1920x1200@60 Hz (stvarne podržane rezolucije ovise o monitoru koji se koristi). Spojite monitor koji podržava D-Sub vezu na ovaj priključak.
- HDMI priključak
HDMI priključak je usklađen s HDCP-om i podržava Dolby TrueHD i DTS HD Master Audio formate. Također podržava do 192 KHz/24 bita 8-kanalni LPCM audio izlaz. Možete koristiti ovaj priključak za spajanje monitora koji podržava HDMI. Maksimalna podržana rezolucija je 3840x2160@30 Hz, ali stvarne podržane rezolucije ovise o monitoru koji se koristi.
![informacije]()
Nakon instalacije HDMI uređaja, provjerite jeste li postavili HDMI kao zadani uređaj za reprodukciju zvuka. (Naziv stavke može se razlikovati ovisno o vašem operativnom sustavu.)
Konfiguracije dvostrukog zaslona za ugrađenu grafiku:
Konfiguracije dvostrukog zaslona podržane su nakon instalacije upravljačkih programa matične ploče u OS-u. - RJ-45 LAN priključak
Gigabit Ethernet LAN priključak omogućuje internetsku vezu brzinom prijenosa podataka do 1 Gbps. U nastavku su opisana stanja LED dioda LAN priključka.
![]()
Povezivanje/brzina LED:
| Stanje | Opis |
| Narančasta | Brzina prijenosa podataka 1 Gbps |
| Zelena | Brzina prijenosa podataka 100 Mbps |
| Isključeno | Brzina prijenosa podataka 10 Mbps |
Aktivnost LED:
| Stanje | Opis |
| Treperi | U tijeku je prijenos ili primanje podataka |
| Isključeno | Nema prijenosa ili primanja podataka |
- USB 2.0/1.1 priključak
USB priključak podržava USB 2.0/1.1 specifikaciju. Koristite ovaj priključak za USB uređaje. - USB 3.1 Gen 1 priključak
USB 3.1 Gen 1 priključak podržava USB 3.1 Gen 1 specifikaciju i kompatibilan je sa USB 2.0 specifikacijom. Koristite ovaj priključak za USB uređaje. - Ulaz za liniju (plavi)
Ulaz za liniju. Koristite ovaj audio priključak za uređaje s linijskim ulazom kao što su optički pogon, walkman itd. - Izlaz za liniju (zeleni)
Izlaz za liniju. Koristite ovaj audio priključak za slušalice ili 2-kanalni zvučnik. Ovaj se priključak može koristiti za spajanje prednjih zvučnika u 4/5.1/7.1-kanalnoj audio konfiguraciji. - Ulaz za mikrofon (ružičasti)
Ulaz za mikrofon.
Da biste konfigurirali 7.1-kanalni audio, morate koristiti HD audio modul na prednjoj ploči i omogućiti višekanalnu audio značajku putem audio upravljačkog programa. Posjetite web stranicu tvrtke GIGABYTE za više informacija o softveru.
- Prilikom uklanjanja kabela spojenog na priključak na stražnjoj ploči, prvo uklonite kabel s vašeg uređaja, a zatim ga uklonite s matične ploče.
- Prilikom uklanjanja kabela, povucite ga ravno iz priključka. Nemojte ga pomicati s jedne strane na drugu kako biste spriječili električni kratki spoj unutar priključka kabela.
Interni priključci
- ATX_12V
- ATX
- CPU_FAN
- SYS_FAN
- SATA3 0/1/2/3
- F_PANEL
- F_AUDIO
- BAT
- F_USB30
- F_USB1/F_USB2
- LPT
- TPM
- CLR_CMOS
- CI
Pročitajte sljedeće smjernice prije spajanja vanjskih uređaja:
- Najprije provjerite jesu li vaši uređaji usklađeni s priključcima koje želite spojiti.
- Prije instaliranja uređaja obavezno isključite uređaje i računalo. Isključite kabel za napajanje iz utičnice kako biste spriječili oštećenje uređaja.
- Nakon instaliranja uređaja i prije uključivanja računala provjerite je li kabel uređaja sigurno pričvršćen na priključak na matičnoj ploči.
1/2) ATX_12V/ATX (2x2 12V priključak za napajanje i 2x12 glavni priključak za napajanje)
Upotrebom priključka za napajanje, napajanje može osigurati dovoljno stabilnog napajanja za sve komponente na matičnoj ploči. Prije spajanja priključka za napajanje, najprije provjerite je li napajanje isključeno i jesu li svi uređaji pravilno instalirani. Priključak za napajanje ima dizajn otporan na pogreške. Spojite kabel za napajanje na priključak za napajanje u ispravnoj orijentaciji. 12V priključak za napajanje uglavnom napaja CPU. Ako 12V priključak za napajanje nije spojen, računalo se neće pokrenuti.
3/4) CPU_FAN/SYS_FAN (priključci za ventilator)
Matična ploča ima 3-pinski priključak za ventilator CPU-a (CPU_FAN) i 4-pinski priključak za ventilator sustava (SYS_FAN). Većina priključaka za ventilatore ima dizajn za umetanje otporan na pogreške. Prilikom spajanja kabela ventilatora, obavezno ga spojite u ispravnoj orijentaciji (crna žica priključka je žica za uzemljenje). Funkcija kontrole brzine zahtijeva upotrebu ventilatora s dizajnom kontrole brzine ventilatora. Za optimalno odvođenje topline preporučuje se ugradnja ventilatora sustava unutar kućišta.
Ovi priključci za ventilatore nisu konfiguracijski kratkospojnici. Ne stavljajte kratkospojnik na priključke.
- SATA3 0/1/2/3 (SATA 6Gb/s priključci)
SATA priključci su u skladu sa SATA 6Gb/s standardom i kompatibilni su sa SATA 3Gb/s i SATA 1.5Gb/s standardom. Svaki SATA priključak podržava jedan SATA uređaj.
![SATA3 0/1/2/3 (SATA 6Gb/s priključci)]( "GIGABYTE - GA-J3455N-D3H - SATA3 0/1/2/3 (SATA 6Gb/s priključci)")
- F_PANEL (priključak prednje ploče)
Spojite prekidač za napajanje, prekidač za resetiranje i indikator statusa sustava na kućištu na ovaj priključak u skladu s dolje navedenim rasporedom pinova. Obratite pozornost na pozitivne i negativne pinove prije spajanja kabela.
![F_PANEL (priključak prednje ploče)]( "GIGABYTE - GA-J3455N-D3H - F_PANEL (priključak prednje ploče)")
- PLED (LED za napajanje, žuta):
![]()
Spaja se na indikator statusa napajanja na prednjoj ploči kućišta. LED dioda svijetli kada sustav radi. LED dioda je isključena kada je sustav u stanju mirovanja S3/S4 ili isključen (S5).
- PW (prekidač za napajanje, crveni):
Spaja se na prekidač za napajanje na prednjoj ploči kućišta. Možete konfigurirati način isključivanja sustava pomoću prekidača za napajanje (pogledajte poglavlje "Postavljanje BIOS-a", "Čipset" za više informacija). - HD (LED aktivnosti tvrdog diska, plavi):
Spaja se na LED diodu aktivnosti tvrdog diska na prednjoj ploči kućišta. LED dioda svijetli kada tvrdi disk čita ili piše podatke. - RES (prekidač za resetiranje, zeleni):
Spaja se na prekidač za resetiranje na prednjoj ploči kućišta. Pritisnite prekidač za resetiranje da biste ponovno pokrenuli računalo ako se računalo zamrzne i ne uspije normalno ponovno pokrenuti. - NC (ljubičasta):
Nema veze.
Dizajn prednje ploče može se razlikovati ovisno o kućištu. Modul prednje ploče uglavnom se sastoji od prekidača za napajanje, prekidača za resetiranje, LED diode za napajanje, LED diode aktivnosti tvrdog diska itd. Prilikom spajanja modula prednje ploče kućišta na ovaj priključak, provjerite jesu li raspored žica i raspored pinova ispravno usklađeni.
- F_AUDIO (priključak za audio na prednjoj ploči)
Priključak za audio na prednjoj ploči podržava Intel High Definition audio (HD) i AC'97 audio. Možete spojiti audio modul prednje ploče kućišta na ovaj priključak. Provjerite jesu li raspored žica priključka modula u skladu s rasporedom pinova priključka matične ploče. Neispravan spoj između priključka modula i priključka matične ploče onemogućit će rad uređaja ili ga čak oštetiti.
![F_AUDIO (priključak za audio na prednjoj ploči)]( "GIGABYTE - GA-J3455N-D3H - F_AUDIO (priključak za audio na prednjoj ploči)")
- Priključak za audio na prednjoj ploči prema zadanim postavkama podržava HD audio.
- Audio signali bit će prisutni na audio priključcima prednje i stražnje ploče istovremeno.
- Neka kućišta osiguravaju audio modul prednje ploče koji ima odvojene priključke na svakoj žici umjesto jednog utikača. Za informacije o spajanju audio modula prednje ploče koji ima različite rasporede žica, obratite se proizvođaču kućišta.
- BAT (baterija)
Baterija osigurava napajanje za održavanje vrijednosti (kao što su konfiguracije BIOS-a, informacije o datumu i vremenu) u CMOS-u kada je računalo isključeno. Zamijenite bateriju kada napon baterije padne na nisku razinu, inače CMOS vrijednosti možda neće biti točne ili se mogu izgubiti.
Možete izbrisati CMOS vrijednosti uklanjanjem kabela baterije:
- Isključite računalo i iskopčajte kabel za napajanje.
- Iskopčajte kabel baterije s priključka kabela baterije i pričekajte jednu minutu.
- Uključite kabel baterije.
- Uključite kabel za napajanje i ponovno pokrenite računalo.
- Uvijek isključite računalo i iskopčajte kabel za napajanje prije zamjene baterije.
- Zamijenite bateriju ekvivalentnom. Opasnost od eksplozije ako se baterija zamijeni neispravnim modelom.
- Obratite se mjestu kupnje ili lokalnom prodavaču ako ne možete sami zamijeniti bateriju ili ste nesigurni u model baterije.
- Prilikom postavljanja baterije obratite pozornost na orijentaciju pozitivne strane (+) i negativne strane (-) baterije (pozitivna strana treba biti okrenuta prema gore).
- Iskorištene baterije moraju se zbrinuti u skladu s lokalnim propisima o zaštiti okoliša.
- F_USB30 (USB 3.1 Gen 1 priključak)
Priključak je u skladu s USB 3.1 Gen 1 i USB 2.0 specifikacijama i može osigurati dva USB priključka. Za kupnju dodatne prednje ploče od 3,5 inča koja osigurava dva USB 3.1 Gen 1 priključka, obratite se lokalnom prodavaču.
![F_USB30 (USB 3.1 Gen 1 priključak)]( "GIGABYTE - GA-J3455N-D3H - F_USB30 (USB 3.1 Gen 1 priključak)")
- F_USB1/F_USB2 (USB 2.0/1.1 priključci)
Priključci su u skladu s USB 2.0/1.1 specifikacijom. Svaki USB priključak može osigurati dva USB priključka putem dodatnog USB nosača. Za kupnju dodatnog USB nosača, obratite se lokalnom prodavaču.
![F_USB1/F_USB2 (USB 2.0/1.1 priključci)]( "GIGABYTE - GA-J3455N-D3H - F_USB1/F_USB2 (USB 2.0/1.1 priključci)")
- Nemojte priključivati kabel IEEE 1394 nosača (2x5-pinski) u USB priključak.
- Prije instaliranja USB nosača, obavezno isključite računalo i iskopčajte kabel za napajanje iz utičnice kako biste spriječili oštećenje USB nosača.
- LPT (priključak paralelnog porta)
LPT priključak može osigurati jedan paralelni port putem dodatnog kabela LPT porta. Za kupnju dodatnog kabela LPT porta, obratite se lokalnom prodavaču.
![LPT (priključak paralelnog porta)]( "GIGABYTE - GA-J3455N-D3H - LPT (priključak paralelnog porta)")
- TPM (priključak modula pouzdane platforme)
Možete spojiti TPM (modul pouzdane platforme) na ovaj priključak.
![TPM (priključak modula pouzdane platforme)]( "GIGABYTE - GA-J3455N-D3H - TPM (priključak modula pouzdane platforme)")
- CLR_CMOS (kratkospojnik za brisanje CMOS-a)
Upotrijebite ovaj kratkospojnik za brisanje konfiguracije BIOS-a i vraćanje CMOS vrijednosti na tvorničke postavke. Da biste izbrisali CMOS vrijednosti, upotrijebite metalni predmet poput odvijača da biste nekoliko sekundi dodirivali dva pina.
![]()
- Uvijek isključite računalo i iskopčajte kabel za napajanje iz utičnice prije brisanja CMOS vrijednosti.
- Nakon ponovnog pokretanja sustava, idite na Postavljanje BIOS-a da biste učitali tvorničke postavke (odaberite Učitaj optimizirane zadane postavke) ili ručno konfigurirajte postavke BIOS-a (pogledajte poglavlje "Postavljanje BIOS-a" za konfiguracije BIOS-a).
- CI (priključak za upad u kućište)
Ova matična ploča pruža značajku detekcije kućišta koja otkriva je li uklonjen poklopac kućišta. Ova funkcija zahtijeva kućište s dizajnom detekcije upada u kućište.
![]()
BIOS Setup
BIOS (Basic Input and Output System) bilježi hardverske parametre sustava u CMOS na matičnoj ploči. Njegove glavne funkcije uključuju provođenje samotestiranja pri uključivanju (Power-On Self-Test, POST) tijekom pokretanja sustava, spremanje parametara sustava i učitavanje operativnog sustava itd. BIOS uključuje BIOS Setup program koji korisniku omogućuje izmjenu osnovnih postavki konfiguracije sustava ili aktiviranje određenih značajki sustava. Kada je napajanje isključeno, baterija na matičnoj ploči osigurava potrebnu snagu CMOS-u kako bi se vrijednosti konfiguracije zadržale u CMOS-u. Za pristup BIOS Setup programu, pritisnite tipku <Delete> tijekom POST-a kada je napajanje uključeno. Za nadogradnju BIOS-a koristite uslužni program GIGABYTE @BIOS, koji je uslužni program temeljen na sustavu Windows koji pretražuje i preuzima najnoviju verziju BIOS-a s interneta i ažurira BIOS.
- Budući da je bljeskanje BIOS-a potencijalno rizično, ako ne naiđete na probleme s trenutnom verzijom BIOS-a, preporučuje se da ne bljeskate BIOS. Bljeskajte BIOS s oprezom. Neadekvatno bljeskanje BIOS-a može dovesti do kvara sustava.
- Preporučuje se da ne mijenjate zadane postavke (osim ako ne morate) kako biste spriječili nestabilnost sustava ili druge neočekivane rezultate. Neadekvatna promjena postavki može dovesti do neuspjeha pokretanja sustava. Ako se to dogodi, pokušajte izbrisati CMOS vrijednosti i vratiti ploču na zadane vrijednosti. (Pogledajte odjeljak "Vraćanje zadanih postavki" u ovom poglavlju ili uvode o kratkospojniku baterije/brisanja CMOS-a u poglavlju Instalacija hardvera za način brisanja CMOS vrijednosti.)
Glavni
Nakon što uđete u BIOS Setup program, na zaslonu se pojavljuje glavni izbornik (kao što je prikazano u nastavku). Koristite tipke sa strelicama za kretanje između stavki i pritisnite <Enter> za prihvaćanje ili ulazak u podizbornik.
Pomoć glavnog izbornika
Opis označene opcije postavljanja na zaslonu prikazuje se na donjoj liniji glavnog izbornika.
Pomoć podizbornika
Dok ste u podizborniku, pritisnite <F1> za prikaz zaslona pomoći (Opća pomoć) funkcijskih tipki dostupnih za izbornik. Pritisnite <Esc> za izlaz iz zaslona pomoći. Pomoć za svaku stavku nalazi se u bloku Pomoć za stavku s desne strane podizbornika. (Primjer verzije BIOS-a: F3a)
- Kada sustav nije stabilan kao i obično, odaberite stavku Učitaj optimizirane zadane postavke da biste sustav postavili na zadane postavke.
- Izbornici BIOS Setup-a opisani u ovom poglavlju služe samo kao referenca i mogu se razlikovati ovisno o verziji BIOS-a.
![BIOS Setup - Glavni]( "GIGABYTE - GA-J3455N-D3H - BIOS Setup - Glavni")
Ovaj odjeljak pruža informacije o modelu vaše matične ploče i verziji BIOS-a. Također možete odabrati zadani jezik koji koristi BIOS i ručno postaviti vrijeme sustava.
Jezik sustava
Odabire zadani jezik koji koristi BIOS.
Datum sustava
Postavlja datum sustava. Format datuma je tjedan (samo za čitanje), mjesec, dan i godina. Koristite <Tab> za prebacivanje između polja Mjesec, Dan i Godina i koristite tipku <+> ili <-> za postavljanje željene vrijednosti.
Vrijeme sustava
Postavlja vrijeme sustava. Format vremena je sat, minuta i sekunda. Na primjer, 13 sati je 13:00:00. Koristite <Tab> za prebacivanje između polja Sat, Minuta i Sekunda i koristite tipku <+> ili <-> za postavljanje željene vrijednosti.
Razina pristupa
Prikazuje trenutnu razinu pristupa ovisno o vrsti zaštite lozinkom koja se koristi. (Ako nije postavljena lozinka, zadano će se prikazati kao Administrator.) Razina Administratora omogućuje vam promjenu svih postavki BIOS-a; razina Korisnika omogućuje vam promjenu samo određenih postavki BIOS-a, ali ne svih.
Napredno
OnBoard LAN Controller (LAN1)
Omogućuje ili onemogućuje ugrađenu LAN funkciju. (Zadano: Enabled (Omogućeno)) Ako želite instalirati mrežnu karticu treće strane umjesto korištenja ugrađene LAN kartice, postavite ovu stavku na Disabled (Onemogućeno).
OnBoard LAN Controller#2 (LAN2)
Omogućuje ili onemogućuje ugrađenu LAN funkciju. (Zadano: Enabled (Omogućeno)) Ako želite instalirati mrežnu karticu treće strane umjesto korištenja ugrađene LAN kartice, postavite ovu stavku na Disabled (Onemogućeno).
Power Loading
Omogućuje ili onemogućuje fiktivno opterećenje. Kada je napajanje na niskom opterećenju, aktivirat će se samozaštita koja će uzrokovati njegovo isključivanje ili kvar. Ako se to dogodi, postavite na Enabled (Omogućeno). Auto (Automatski) omogućuje BIOS-u automatsko konfiguriranje ove postavke. (Zadano: Auto (Automatski))
Soft-Off by PWR-BTTN
Konfigurira način isključivanja računala u MS-DOS načinu rada pomoću gumba za napajanje.
Instant-Off Pritisnite gumb za napajanje i sustav će se odmah isključiti. (Zadano)
Delay 4 Sec. (Odgoda 4 sek.) Pritisnite i držite gumb za napajanje 4 sekunde da biste isključili sustav. Ako se gumb za napajanje pritisne manje od 4 sekunde, sustav će ući u stanje mirovanja.
Primary Display
Određuje prvu inicijalizaciju prikaza monitora s instalirane PCI grafičke kartice ili ugrađene grafike.
IGD Postavlja ugrađenu grafiku kao prvi zaslon. (Zadano)
PCI Postavlja grafičku karticu na PCI utoru kao prvi zaslon.
PCIE VGA Workaround
Omogućuje vam povećanje kompatibilnosti PCI grafičke kartice. (Zadano: Disabled (Onemogućeno))
ErP
Određuje hoće li sustav trošiti najmanje energije u S5 (isključeno) stanju. (Zadano: Disabled (Onemogućeno)) Napomena: Kada je ova stavka postavljena na Enabled (Omogućeno), sljedeće funkcije neće biti dostupne: Resume by Alarm (Nastavak putem alarma), PME event wake up (Buđenje događajem PME), power on by mouse (uključivanje mišem), power on by keyboard (uključivanje tipkovnicom) i wake on LAN (buđenje putem LAN-a).
Realtek PCIe GBE Family Controller (LAN1)
Ovaj podizbornik pruža informacije o LAN konfiguraciji i povezanim mogućnostima konfiguracije.
Realtek PCIe GBE Family Controller (LAN2)
Ovaj podizbornik pruža informacije o LAN konfiguraciji i povezanim mogućnostima konfiguracije.
Trusted Computing
Omogućuje ili onemogućuje Trusted Platform Module (TPM).
IT8686 Super IO Configuration
Ovaj odjeljak pruža informacije o super I/O čipu i omogućuje vam konfiguriranje serijskog i paralelnog priključka.
Hardware Monitor
CPU Temperature/System Temperature
Prikazuje trenutnu temperaturu CPU-a/sustava.
CPU/System Fan Speed
Prikazuje trenutne brzine ventilatora CPU-a/sustava.
VCCGI/VCC3/+12V/VCC/Vnn/DDR_VDDQ
Prikazuje trenutne napone sustava.
SIO Misc Functions
AC BACK
Određuje stanje sustava nakon povratka napajanja nakon gubitka AC napajanja.
Memory (Memorija) Sustav se vraća u svoje posljednje poznato budno stanje nakon povratka AC napajanja.
Always On (Uvijek uključeno) Sustav se uključuje nakon povratka AC napajanja.
Always Off (Uvijek isključeno) Sustav ostaje isključen nakon povratka AC napajanja. (Zadano)
Case Open
Prikazuje status detekcije uređaja za otkrivanje upada u kućište priključenog na CI priključak matične ploče. Ako se poklopac kućišta sustava ukloni, ovo polje će prikazati "Open" (Otvoreno), inače će prikazati "Close" (Zatvoreno). Da biste očistili zapis statusa upada u kućište, postavite Reset Case Open Status (Vraćanje statusa otvorenog kućišta) na Enabled (Omogućeno), spremite postavke u CMOS i ponovno pokrenite sustav.
Reset Case Open Status
Disabled (Onemogućeno) Zadržava ili briše zapis prethodnog statusa upada u kućište. (Zadano)
Enabled (Omogućeno) Briše zapis prethodnog statusa upada u kućište i polje Case Open (Otvoreno kućište) će prikazati "No" (Ne) pri sljedećem pokretanju.
Case intrusion Prompt
Omogućuje vam da odredite hoće li se prikazati obavijest o upadu u kućište pri pokretanju sustava. (Zadano: Disabled (Onemogućeno))
CPU Configuration
CPU Power Management
EIST
Omogućuje ili onemogućuje Enhanced Intel ® Speed Step Technology (EIST). Ovisno o opterećenju CPU-a, Intel® EIST tehnologija može dinamički i učinkovito smanjiti napon CPU-a i frekvenciju jezgre kako bi se smanjila prosječna potrošnja energije i proizvodnja topline. Auto (Automatski) omogućuje BIOS-u automatsko konfiguriranje ove postavke. (Zadano: Enabled (Omogućeno))
Turbo Mode
Omogućuje vam da odredite hoćete li omogućiti Intel ® CPU Turbo Boost tehnologiju. (Zadano: Enabled (Omogućeno))
C-States
Omogućuje ili onemogućuje podršku za C-States. (Zadano: Omogućeno)
Enhanced C-states
Omogućuje vam da odredite hoće li CPU ući u C stanja. Kada je omogućeno, frekvencija jezgre CPU-a će se smanjiti tijekom stanja zaustavljanja sustava kako bi se smanjila potrošnja energije. Ova stavka se može konfigurirati samo kada je C-States omogućeno. (Zadano: Omogućeno)
Active Processor Cores
Omogućuje vam odabir broja jezgri CPU-a koje želite omogućiti. (Zadano: Onemogućeno)
Intel Virtualization Technology
Omogućuje ili onemogućuje Intel ® Virtualization Technology. Virtualizacija poboljšana pomoću Intel ® Virtualization Technology omogućit će platformi da pokreće više operativnih sustava i aplikacija u neovisnim particijama. S virtualizacijom, jedan računalni sustav može funkcionirati kao više virtualnih sustava. (Zadano: Omogućeno)
VT-d
Omogućuje ili onemogućuje Intel ® Virtualization Technology za usmjereni I/O. (Zadano: Onemogućeno)
Network Stack Configuration
Network Stack
Onemogućuje ili omogućuje pokretanje s mreže radi instaliranja OS-a u GPT formatu, kao što je instaliranje OS-a s poslužitelja Windows Deployment Services. (Zadano: Onemogućeno)
Ipv4 PXE Support
Omogućuje ili onemogućuje IPv4 PXE Support. Ova stavka se može konfigurirati samo kada je Network Stack is omogućen.
Ipv4 HTTP Support
Omogućuje ili onemogućuje podršku za HTTP pokretanje za IPv4. Ova stavka se može konfigurirati samo kada je Network Stack omogućen.
Ipv6 PXE Support
Omogućuje ili onemogućuje IPv6 PXE Support. Ova stavka se može konfigurirati samo kada je Network Stack omogućen.
Ipv6 HTTP Support
Omogućuje ili onemogućuje podršku za HTTP pokretanje za IPv6. Ova stavka se može konfigurirati samo kada je Network Stack omogućen.
PXE boot wait time
Omogućuje vam da konfigurirate koliko dugo čekati prije nego što pritisnete <Esc> da biste prekinuli PXE pokretanje. Ova stavka se može konfigurirati samo kada je Network Stack omogućen. (Zadano: 0)
Media detect count
Omogućuje vam da postavite broj puta provjere prisutnosti medija. Ova stavka se može konfigurirati samo kada je Network Stack omogućen. (Zadano: 1)
CSM Configuration
CSM Support
Omogućuje ili onemogućuje UEFI CSM (Compatibility Support Module) za podršku naslijeđenom procesu pokretanja računala.
Enabled Omogućuje UEFI CSM. (Zadano)
Disabled Onemogućuje UEFI CSM i podržava samo UEFI BIOS proces pokretanja.
Network
Omogućuje vam da odaberete želite li omogućiti UEFI ili naslijeđeni opcijski ROM za LAN kontroler.
Do not launch Onemogućuje opcijski ROM.
UEFI Omogućuje samo UEFI opcijski ROM. (Zadano)
Legacy Omogućuje samo naslijeđeni opcijski ROM.
Ova stavka se može konfigurirati samo kada je CSM Support postavljena na Enabled.
Storage
Omogućuje vam da odaberete želite li omogućiti UEFI ili naslijeđeni opcijski ROM za kontroler uređaja za pohranu.
Do not launch Onemogućuje opcijski ROM.
UEFI Omogućuje samo UEFI opcijski ROM. (Zadano)
Legacy Omogućuje samo naslijeđeni opcijski ROM.
Ova stavka se može konfigurirati samo kada je CSM Support postavljena na Enabled.
Video
Omogućuje vam da odaberete želite li omogućiti UEFI ili naslijeđeni opcijski ROM za grafički kontroler.
Do not launch Onemogućuje opcijski ROM.
UEFI Omogućuje samo UEFI opcijski ROM. (Zadano)
Legacy Omogućuje samo naslijeđeni opcijski ROM.
Ova stavka se može konfigurirati samo kada je CSM Support postavljena na Enabled.
Other PCI devices
Omogućuje vam da odaberete želite li omogućiti UEFI ili Legacy opcijski ROM za PCI kontroler uređaja osim LAN, uređaja za pohranu i grafičkih kontrolera.
Do not launch Onemogućuje opcijski ROM.
UEFI Omogućuje samo UEFI opcijski ROM. (Zadano)
Legacy Omogućuje samo naslijeđeni opcijski ROM.
Ova stavka se može konfigurirati samo kada je CSM Support postavljena na Enabled.
USB Configuration
Onboard USB Feature
Omogućuje ili onemogućuje ugrađenu USB funkciju. (Zadano: Omogućeno)
Legacy USB Support
Omogućuje korištenje USB tipkovnice/miša u MS-DOS-u. (Zadano: Omogućeno)
XHCI Hand-off
Određuje hoće li se omogućiti značajka XHCI Hand-off za operativni sustav bez podrške za XHCI Hand-off. (Zadano: Omogućeno)
USB Mass Storage Driver Support
Omogućuje ili onemogućuje podršku za USB uređaje za pohranu. (Zadano: Omogućeno)
USB Storage Devices
Prikazuje popis povezanih USB uređaja za masovnu pohranu. Ova se stavka pojavljuje samo kada je instaliran USB uređaj za pohranu.
Sigurnost
Setup Administrator Password
Omogućuje konfiguriranje administratorske lozinke. Pritisnite <Enter> na ovoj stavci, upišite lozinku, a zatim pritisnite <Enter>. Od vas će se tražiti da potvrdite lozinku. Ponovno upišite lozinku i pritisnite <Enter>. Morate unijeti administratorsku lozinku (ili korisničku lozinku) prilikom pokretanja sustava i ulaska u BIOS Setup. Za razliku od korisničke lozinke, administratorska lozinka omogućuje vam izmjene svih postavki BIOS-a.
User Password
Omogućuje konfiguriranje korisničke lozinke. Pritisnite <Enter> na ovoj stavci, upišite lozinku, a zatim pritisnite <Enter>. Od vas će se tražiti da potvrdite lozinku. Ponovno upišite lozinku i pritisnite <Enter>. Morate unijeti administratorsku lozinku (ili korisničku lozinku) prilikom pokretanja sustava i ulaska u BIOS Setup. Međutim, korisnička lozinka omogućuje vam samo izmjene određenih postavki BIOS-a, ali ne svih. Da biste otkazali lozinku, pritisnite <Enter> na stavci lozinke i, kada se zatraži lozinka, prvo unesite ispravnu. Kada se zatraži nova lozinka, pritisnite <Enter> bez unosa lozinke. Ponovno pritisnite <Enter> kada se zatraži potvrda. NAPOMENA: Prije postavljanja korisničke lozinke, obavezno prvo postavite administratorsku lozinku.
HDD Security Configuration
Prikazuje popis povezanih tvrdih diskova i omogućuje postavljanje lozinke za određeni tvrdi disk. Ova se stavka pojavljuje samo kada je instaliran tvrdi disk.
Secure Boot
System Mode
Prikazuje trenutni način rada sustava.
Secure Boot
Prikazuje trenutno stanje sigurnog pokretanja.
Vendor Keys
Prikazuje ključeve dobavljača.
Attempt Secure Boot
Omogućuje ili onemogućuje funkciju sigurnog pokretanja. Sigurno pokretanje zahtijeva da sve aplikacije koje se izvode tijekom postupka pokretanja budu prethodno potpisane valjanim digitalnim certifikatima. Na taj način, sustav zna da svi datoteke koje se učitavaju prije nego što se Windows 8 učita i dođe do zaslona za prijavu nisu oštećene. (Zadano: Onemogućeno)
Secure Boot Mode
Omogućuje konfiguriranje načina sigurnog pokretanja. (Zadano: Prilagođeno)
Key Management
Ovaj odjeljak pruža vam mogućnosti konfiguracije za upravljanje ključevima sigurnog pokretanja.
Pokretanje
Setup Prompt Timeout
Omogućuje konfiguriranje broja sekundi za ostanak na zaslonu upita za postavljanje BIOS-a. (Zadano: 1)
Bootup NumLock State
Omogućuje ili onemogućuje značajku Numlock na numeričkoj tipkovnici tipkovnice nakon POST-a. (Zadano: Uključeno)
Full Screen LOGO Show
Omogućuje određivanje hoće li se logotip GIGABYTE prikazivati pri pokretanju sustava. Disabled preskače logotip GIGABYTE kada se sustav pokrene. (Zadano: Omogućeno)
Boot Option #1/2/3
Određuje ukupni redoslijed pokretanja s dostupnih uređaja. Na primjer, možete postaviti tvrdi disk kao prvi prioritet (Boot Option #1), a DVD ROM pogon kao drugi prioritet (Boot Option #2). Popis prikazuje samo uređaj s najvećim prioritetom za određenu vrstu. Na primjer, samo tvrdi disk definiran kao prvi prioritet na podizborniku Hard Drive BBS Priorities bit će prikazan ovdje.
Uređaji za prijenosnu pohranu koji podržavaju GPT format bit će prefiksirani nizom "UEFI:" na popisu uređaja za pokretanje. Za pokretanje s operacijskog sustava koji podržava GPT particioniranje, odaberite uređaj s prefiksom "UEFI:" niz.
Ili, ako želite instalirati operacijski sustav koji podržava GPT particioniranje, kao što je Windows 7 64-bitni, odaberite optički pogon koji sadrži instalacijski disk za Windows 7 64-bitni i ima prefiks "UEFI:" niz.
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
Određuje redoslijed pokretanja za određenu vrstu uređaja, kao što su tvrdi diskovi, optički pogoni, disketni pogoni i uređaji koji podržavaju funkciju Boot from LAN itd. Pritisnite <Enter> na ovoj stavci za ulazak u podizbornik koji predstavlja uređaje iste vrste koji su povezani. Ova je stavka prisutna samo ako je instaliran barem jedan uređaj za ovu vrstu.
New Boot Option Policy
Omogućuje vam da odredite hoće li se promijeniti redoslijed pokretanja kada se doda novi uređaj.
Zadano zadržava prethodne postavke redoslijeda pokretanja. (Zadano)
Postavi prvo Postavlja novododani uređaj kao prvi uređaj za pokretanje.
Postavi zadnje Postavlja novododani uređaj kao zadnji uređaj za pokretanje.
Spremi & Izađi
Save Changes and Exit
Pritisnite <Enter> na ovoj stavci i odaberite Yes (Da). Ovo sprema promjene u CMOS i izlazi iz programa BIOS Setup. Odaberite Ne ili pritisnite <Esc> za povratak u glavni izbornik BIOS Setup.
Discard Changes and Exit
Pritisnite <Enter> na ovoj stavci i odaberite Yes (Da). Ovo izlazi iz BIOS Setup bez spremanja promjena napravljenih u BIOS Setup u CMOS. Odaberite No (Ne) ili pritisnite <Esc> za povratak u glavni izbornik BIOS Setup.
Save Changes
Pritisnite <Enter> na ovoj stavci i odaberite Yes (Da) za spremanje promjena u CMOS. Odaberite No (Ne) ili pritisnite <Esc> za povratak u glavni izbornik BIOS Setup.
Discard Changes
Pritisnite <Enter> na ovoj stavci i odaberite Yes (Da) za otkazivanje promjena u BIOS-u. Odaberite No (Ne) ili pritisnite <Esc> za povratak u glavni izbornik BIOS Setup.
Restore Defaults
Pritisnite <Enter> na ovoj stavci i odaberite Yes (Da) za učitavanje zadanih tvorničkih postavki BIOS-a. Zadane postavke BIOS-a pomažu sustavu da radi u optimalnom stanju. Uvijek učitajte optimizirane zadane postavke nakon ažuriranja BIOS-a ili nakon brisanja vrijednosti CMOS-a.
Save as User Defaults
Spremite trenutne postavke BIOS-a kao zadane postavke koje definira korisnik.
Restore User Defaults
Učitajte zadane postavke koje definira korisnik za sve opcije BIOS-a.
Boot Override
Omogućuje odabir uređaja za trenutno pokretanje. Pritisnite <Enter> na uređaju koji odaberete i odaberite Yes (Da) za potvrdu. Vaš će se sustav automatski ponovno pokrenuti i pokrenuti s tog uređaja.
Launch EFI Shell from filesystem device
Omogućuje vam pokretanje aplikacije EFI Shell (shell.efi) s jednog od dostupnih uređaja datotečnog sustava. Pritisnite <Enter> na ovoj opciji i sustav će se automatski ponovno pokrenuti na zaslon EFI Shell.
Instalacija upravljačkih programa
- Prije instaliranja upravljačkih programa, prvo instalirajte operativni sustav. (Sljedeće upute koriste Windows 10 kao primjer operativnog sustava.)
- Nakon instaliranja operativnog sustava, umetnite disk s upravljačkim programima matične ploče u svoj optički pogon. Kliknite na poruku "Dodirnite da biste odabrali što se događa s ovim diskom" u gornjem desnom kutu zaslona i odaberite "Pokreni Run.exe." (Ili idite na Moje računalo, dvaput kliknite na optički pogon i pokrenite program Run.exe.)
"Xpress Install" će automatski skenirati vaš sustav i zatim navesti sve upravljačke programe koji se preporučuju za instalaciju. Možete kliknuti gumb Xpress Install i "Xpress Install" će instalirati sve odabrane upravljačke programe. Ili kliknite strelicu
ikonu da biste pojedinačno instalirali upravljačke programe koji su vam potrebni.
Kontaktirajte nas
GIGA-BYTE TECHNOLOGY CO., LTD.
Adresa: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Tajvan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tehnička i netehnička podrška (prodaja/marketing): http://esupport.gigabyte.com
WEB adresa (engleski): http://www.gigabyte.com
WEB adresa (kineski): http://www.gigabyte.tw
- GIGABYTE eSupport
Za postavljanje tehničkog ili netehničkog (prodaja/marketing) pitanja, povežite se na: http://esupport.gigabyte.com
![]()
Reference
Preuzmi priručnik
Ovdje možete preuzeti punu pdf verziju priručnika, koja može sadržavati dodatne sigurnosne upute, informacije o jamstvu, FCC pravila, itd.
Preuzmi GIGABYTE GA-J3455N-D3H - Priručnik za matičnu ploču
