Identifikacija revizije vaše matične ploče

Broj revizije na vašoj matičnoj ploči izgleda ovako: "REV: X.X." Na primjer, "REV: 1.0" znači da je revizija matične ploče 1.0. Provjerite reviziju vaše matične ploče prije ažuriranja BIOS-a matične ploče, upravljačkih programa ili kada tražite tehničke informacije.
Primjer:
Identifikacija revizije vaše matične ploče

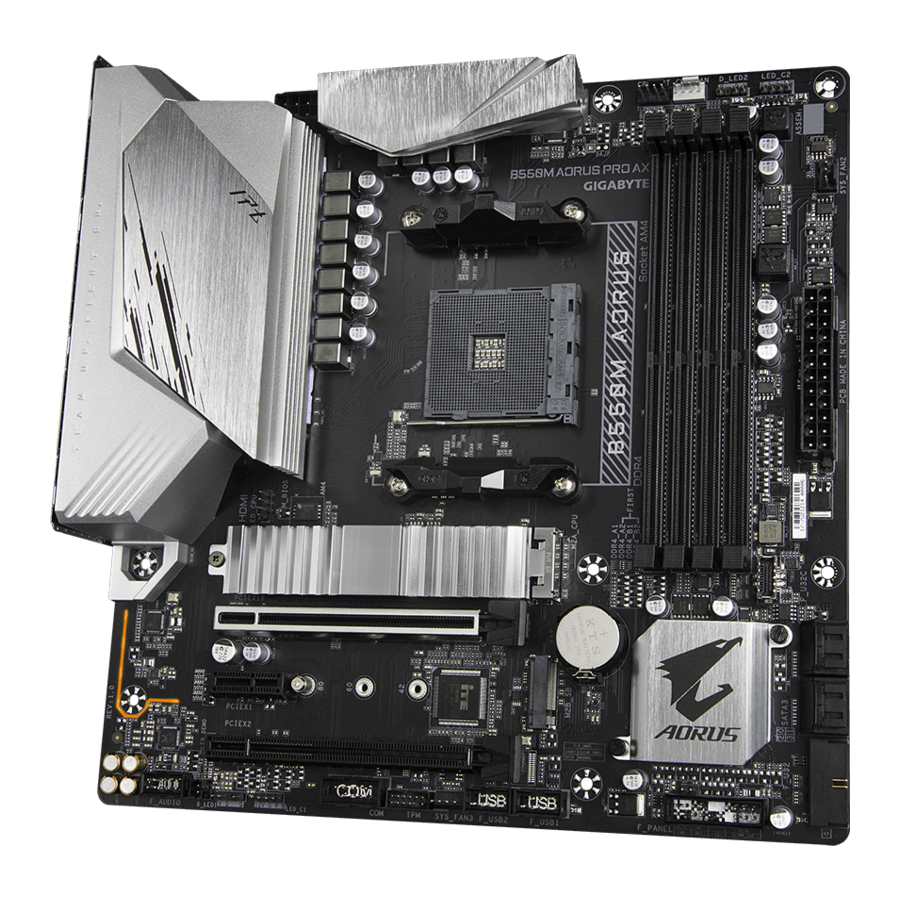

Izgled matične ploče B550M AORUS PRO AX

Sadržaj kutije

Matična ploča B550M AORUS PRO AX
Dva SATA kabela
Korisnički priručnik
Jedna antena

* Gornji sadržaj kutije služi samo kao referenca, a stvarni predmeti ovise o paketu proizvoda koji dobijete.
Sadržaj kutije podložan je promjenama bez prethodne najave.

Instalacija hardvera

Mjere opreza pri instalaciji

Matična ploča sadrži brojne osjetljive elektroničke sklopove i komponente koje se mogu oštetiti uslijed elektrostatskog pražnjenja (ESD). Prije instalacije pažljivo pročitajte korisnički priručnik i slijedite ove postupke:

Prije instalacije provjerite je li kućište prikladno za matičnu ploču.
Prije instalacije nemojte uklanjati niti oštetiti naljepnicu S/N (serijski broj) matične ploče ili jamstvenu naljepnicu koju vam je dao vaš prodavač. Ove su naljepnice potrebne za provjeru valjanosti jamstva.
Uvijek isključite napajanje izmjeničnom strujom tako da isključite kabel za napajanje iz utičnice prije instaliranja ili uklanjanja matične ploče ili drugih hardverskih komponenti.
Prilikom spajanja hardverskih komponenti na interne priključke na matičnoj ploči, provjerite jesu li čvrsto i sigurno spojene.
Prilikom rukovanja s matičnom pločom izbjegavajte dodirivanje metalnih vodova ili konektora.
Najbolje je nositi narukvicu za zaštitu od elektrostatskog pražnjenja (ESD) pri rukovanju elektroničkim komponentama kao što su matična ploča, CPU ili memorija. Ako nemate ESD narukvicu, držite ruke suhima i prvo dodirnite metalni predmet kako biste uklonili statički elektricitet.
Prije instaliranja matične ploče, stavite je na antistatičku podlogu ili u spremnik za zaštitu od elektrostatskog pražnjenja.
Prije spajanja ili odspajanja kabela za napajanje s matične ploče, provjerite je li napajanje isključeno.
Prije uključivanja napajanja, provjerite je li napon napajanja postavljen u skladu s lokalnim standardom napona.
Prije korištenja proizvoda, provjerite jesu li svi kablovi i konektori napajanja vaših hardverskih komponenti spojeni.
Kako biste spriječili oštećenje matične ploče, nemojte dopustiti da vijci dođu u kontakt s krugom matične ploče ili njezinim komponentama.
Provjerite da na matičnoj ploči ili unutar kućišta računala nema preostalih vijaka ili metalnih komponenti.
Ne postavljajte računalni sustav na neravnu površinu.
Ne postavljajte računalni sustav u okruženje visoke temperature ili vlažno okruženje.
Uključivanje računala tijekom postupka instalacije može dovesti do oštećenja komponenti sustava, kao i do fizičke ozljede korisnika.
Ako niste sigurni u bilo koji korak instalacije ili imate problem povezan s korištenjem proizvoda, obratite se ovlaštenom računalnom tehničaru.
Ako koristite adapter, produžni kabel za napajanje ili razdjelnik napajanja, obavezno se posavjetujte s uputama za instalaciju i/ili uzemljenje.

Specifikacije proizvoda

CPU	AMD Socket AM4, podrška za: 3rd Generation AMD Ryzen ™ procesore/ 3rd Generation AMD Ryzen ™ s Radeon ™ grafičkim procesorima (Posjetite GIGABYTE-ovu web stranicu za najnoviji popis podržanih CPU-a.)
Čipset	AMD B550
Memorija	4 x DDR4 DIMM utora koji podržavaju do 128 GB (32 GB pojedinačni DIMM kapacitet) sistemske memorije Podrška za DDR4 3200/2933/2667/2400/2133 MHz memorijske module Dvokanalna memorijska arhitektura Podrška za ECC Un-buffered DIMM 1Rx8/2Rx8 memorijske module Podrška za non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memorijske module Podrška za Extreme Memory Profile (XMP) memorijske module (Posjetite GIGABYTE-ovu web stranicu za najnovije podržane brzine memorije i memorijske module.)
Ugrađena grafika	Integrirano u 3rd Generation AMD Ryzen ™ s Radeon ™ grafičkim procesorima: 1 x HDMI priključak, podržava maksimalnu rezoluciju od 4096x2160@60 Hz * Podrška za HDMI 2.1 verziju, HDCP 2.3 i HDR. 1 x DisplayPort, podržava maksimalnu rezoluciju od 5120x2880@60 Hz * Podrška za DisplayPort 1.4 verziju, HDCP 2.3 i HDR. Maksimalna dijeljena memorija od 16 GB
Audio	Realtek ® ALC1200 kodek High Definition Audio 2/4/5.1/7.1-kanalni Podrška za S/PDIF izlaz
LAN	Realtek ® 2.5GbE LAN čip (2.5 Gbit/1 Gbit/100 Mbit)
Modul za bežičnu komunikaciju	Intel ® Wi-Fi 6 AX200 (Za PCB rev. 1.0) WIFI a, b, g, n, ac, ax, podržava 2.4/5 GHz Dual-Band BLUETOOTH 5.2 Podrška za 11ax 160MHz bežični standard i brzinu prijenosa podataka do 2.4 Gbps AMD Wi-Fi 6E RZ608 (MT7921K) (Za PCB rev. 1.1/1.2) WIFI a, b, g, n, ac, ax, podržava frekvencijske pojaseve nositelja 2.4/5/6 GHz BLUETOOTH 5.2 Podrška za 11ax 80MHz bežični standard i brzinu prijenosa podataka do 1.2 Gbps (Stvarna brzina prijenosa podataka može varirati ovisno o okruženju i opremi.)
Utori za proširenje	1 x PCI Express x16 utor (PCIEX16), integriran u CPU: 3rd Generation AMD Ryzen ™ procesori podržavaju PCIe 4.0 x16 način rada 3rd Generation AMD Ryzen ™ s Radeon ™ grafičkim procesorima podržavaju PCIe 3.0 x16 način rada * Za optimalne performanse, ako se instalira samo jedna PCI Express grafička kartica, obavezno je instalirajte u PCIEX16 utor. 1 x PCI Express x16 utor (PCIEX2), integriran u čipset: Podržava PCIe 3.0 x2 način rada 1 x PCI Express x1 utor (PCIEX1), integriran u čipset: Podržava PCIe 3.0 x1 način rada
Sučelje za pohranu	1 x M.2 konektor (M2A_CPU), integriran u CPU, podržava Socket 3, M key, type 2242/2260/2280/22110 SSD: 3rd Generation AMD Ryzen ™ procesori podržavaju SATA i PCIe 4.0 x4/x2 SSD 3rd Generation AMD Ryzen ™ s Radeon ™ grafičkim procesorima podržavaju SATA i PCIe 3.0 x4/x2 SSD 1 x M.2 konektor (M2B_SB), integriran u čipset, podržava Socket 3, M key, type 2242/2260/2280 SSD: Podržava SATA i PCIe 3.0 x4/x2 SSD 4 x SATA 6Gb/s konektora, integriranih u čipset: Podrška za RAID 0, RAID 1 i RAID 10
USB	CPU: 3 x USB 3.2 Gen 1 priključka na stražnjoj ploči 1 x USB 3.2 Gen 2 Type-A priključak (crveni) na stražnjoj ploči CPU+1 USB 2.0 Hub: 2 x USB 2.0/1.1 priključka na stražnjoj ploči Čipset: 1 x USB Type-C ® priključak na stražnjoj ploči, s USB 3.2 Gen 2 podrškom 1 x USB Type-C ® priključak s USB 3.2 Gen 1 podrškom, dostupan putem internog USB priključka 2 x USB 3.2 Gen 1 priključka dostupna putem internog USB priključka 3 x USB 2.0/1.1 priključka (2 priključka na stražnjoj ploči, 1 priključak dostupan putem internog USB priključka) Čipset+1 USB 2.0 Hub: 3 x USB 2.0/1.1 priključka dostupna putem internih USB priključaka
Interni konektori	1 x 24-pinski ATX glavni konektor za napajanje 1 x 8-pinski ATX 12V konektor za napajanje 1 x priključak za ventilator CPU-a 1 x priključak za ventilator CPU-a s vodenim hlađenjem 3 x priključka za ventilatore sustava 2 x priključka za adresabilne LED trake 2 x RGB priključka za LED trake 1 x LED traka hladnjaka CPU-a/RGB priključak za LED traku 2 x M.2 Socket 3 konektora 4 x SATA 6Gb/s konektora 1 x priključak prednje ploče 1 x audio priključak prednje ploče 1 x USB Type-C ® priključak, s USB 3.2 Gen 1 podrškom 1 x USB 3.2 Gen 1 priključak 2 x USB 2.0/1.1 priključka 1 x priključak serijskog porta 1 x priključak modula Trusted Platform Module (TPM) (2x6 pin, samo za GC-TPM2.0_S modul) 1 x Clear CMOS kratkospojnik
Konektori na stražnjoj ploči	4 x USB 2.0/1.1 priključka 2 x SMA antenska konektora (2T2R) 1 x DisplayPort 1 x HDMI priključak
Konektori na stražnjoj ploči	3 x USB 3.2 Gen 1 priključka 1 x USB 3.2 Gen 2 Type-A priključak (crveni) 1 x USB Type-C ® priključak, s USB 3.2 Gen 2 podrškom 1 x Q-Flash Plus gumb 1 x RJ-45 priključak 1 x optički S/PDIF izlazni konektor 5 x audio utičnica
I/O kontroler	iTE ® I/O kontroler čip
Hardverski monitor	Detekcija napona Detekcija temperature Detekcija brzine ventilatora Detekcija protoka vode za hlađenje Upozorenje na pregrijavanje Upozorenje na kvar ventilatora Kontrola brzine ventilatora * Hoće li funkcija kontrole brzine ventilatora biti podržana ovisit će o hladnjaku koji instalirate.
BIOS	1 x 128 Mbit flash Korištenje licenciranog AMI UEFI BIOS-a PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Jedinstvene značajke	Podrška za APP Center * Dostupne aplikacije u APP Centeru mogu se razlikovati ovisno o modelu matične ploče. Podržane funkcije svake aplikacije također se mogu razlikovati ovisno o specifikacijama matične ploče. @BIOS EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup System Information Viewer Podrška za Q-Flash Plus Podrška za Q-Flash Podrška za Xpress Install
Priloženi softver	Norton ® Internet Security (OEM verzija) Realtek ® 8125 Gaming LAN Bandwidth Control Utility
Operativni sustav	Podrška za Windows 10 64-bit
Oblik	Micro ATX oblik; 24,4 cm x 24,4 cm

* GIGABYTE zadržava pravo na bilo kakve izmjene specifikacija proizvoda i informacija vezanih uz proizvod bez prethodne obavijesti.

Posjetite GIGABYTE-ovu web stranicu za popise podrške za CPU, memorijske module, SSD-ove i M.2 uređaje.

$Posjetite stranicu Support\Utility List na GIGABYTE-ovoj web stranici za preuzimanje najnovije verzije aplikacija.$
Posjetite stranicu Support\Utility List na GIGABYTE-ovoj web stranici za preuzimanje najnovije verzije aplikacija.

Instalacija CPU-a

oprez Pročitajte sljedeće smjernice prije nego što započnete s instalacijom CPU-a:

Provjerite podržava li matična ploča CPU.
(Posjetite web-mjesto tvrtke GIGABYTE za najnoviji popis podržanih CPU-a.)
Uvijek isključite računalo i iskopčajte kabel za napajanje iz utičnice prije instalacije CPU-a kako biste spriječili oštećenje hardvera.
Pronađite pin jedan od CPU-a. CPU se ne može umetnuti ako je pogrešno orijentiran.
Nanesite ravnomjeran i tanak sloj toplinske paste na površinu CPU-a.
Nemojte uključivati računalo ako hladnjak CPU-a nije instaliran, inače može doći do pregrijavanja i oštećenja CPU-a.
Postavite frekvenciju CPU hosta u skladu sa specifikacijama CPU-a. Ne preporučuje se postavljanje frekvencije sistemske sabirnice iznad specifikacija hardvera jer ne ispunjava standardne zahtjeve za periferne uređaje. Ako želite postaviti frekvenciju iznad standardnih specifikacija, učinite to prema specifikacijama hardvera, uključujući CPU, grafičku karticu, memoriju, tvrdi disk itd.

Instalacija CPU-a
Potpuno podignite ručicu za zaključavanje utičnice CPU-a. Pronađite pin jedan (označen malim trokutom) utičnice CPU-a i CPU-a. Kada je CPU postavljen u svoju utičnicu, stavite jedan prst na sredinu CPU-a, spuštajući ručicu za zaključavanje i pričvršćujući je u potpuno zaključani položaj.

oprez Nemojte silom gurati CPU u utičnicu CPU-a prije nego što se ručica za zaključavanje utičnice CPU-a podigne, jer može doći do oštećenja CPU-a i utičnice CPU-a.

Instalacija memorije

oprez Pročitajte sljedeće smjernice prije nego što započnete s instalacijom memorije:

Provjerite podržava li matična ploča memoriju. Preporučuje se korištenje memorije istog kapaciteta, marke, brzine i čipova.
(Posjetite web-mjesto tvrtke GIGABYTE za najnovije podržane brzine memorije i memorijske module.)
Uvijek isključite računalo i iskopčajte kabel za napajanje iz utičnice prije instalacije memorije kako biste spriječili oštećenje hardvera.
Memorijski moduli imaju dizajn otporan na pogreške. Memorijski modul može se instalirati samo u jednom smjeru. Ako ne možete umetnuti memoriju, promijenite smjer.

Dvokanalna konfiguracija memorije
Ova matična ploča ima četiri utičnice za memoriju i podržava dvokanalnu tehnologiju. Nakon instalacije memorije, BIOS će automatski otkriti specifikacije i kapacitet memorije. Omogućavanje dvokanalnog memorijskog načina rada udvostručit će izvornu propusnost memorije.

Posjetite web-mjesto tvrtke GIGABYTE za pojedinosti o instalaciji hardvera.

Preporučena dvokanalna konfiguracija memorije:

	DDR4_A1	DDR4_A2	DDR4_B1	DDR4_B2
2 modula	- -	DS/SS	- -	DS/SS
4 modula	DS/SS	DS/SS	DS/SS	DS/SS

(SS=jednostrano, DS=dvostrano, "- -"=nema memorije)

Zbog ograničenja CPU-a, pročitajte sljedeće smjernice prije instaliranja memorije u dvokanalnom načinu rada.

Dvokanalni način rada ne može se omogućiti ako je instaliran samo jedan memorijski modul.
Kada se omogućuje dvokanalni način rada s dva ili četiri memorijska modula, preporučuje se korištenje memorije istog kapaciteta, marke, brzine i čipova.

Instalacija kartice za proširenje

oprez Pročitajte sljedeće smjernice prije nego što započnete s instalacijom kartice za proširenje:

Provjerite podržava li matična ploča karticu za proširenje. Pažljivo pročitajte priručnik koji ste dobili s karticom za proširenje.
Uvijek isključite računalo i iskopčajte kabel za napajanje iz utičnice prije instalacije kartice za proširenje kako biste spriječili oštećenje hardvera.

Priključci stražnje ploče

USB 2.0/1.1 priključak
USB priključak podržava USB 2.0/1.1 specifikaciju. Koristite ovaj priključak za USB uređaje.
DisplayPort ^{(Napomena 1)}
DisplayPort pruža visokokvalitetnu digitalnu sliku i zvuk, podržavajući dvosmjerni prijenos zvuka. DisplayPort može podržati mehanizme zaštite sadržaja HDCP 2.3. Možete koristiti ovaj priključak za povezivanje monitora koji podržava DisplayPort. Napomena: DisplayPort tehnologija može podržati maksimalnu razlučivost od 5120x2880@60 Hz, ali stvarne podržane razlučivosti ovise o monitoru koji se koristi.
HDMI priključak^{(Napomena 1)}

HDMI priključak je kompatibilan s HDCP 2.3 i podržava Dolby TrueHD i DTS HD Master Audio formate. Također podržava do 192KHz/24bit 7.1-kanalni LPCM audio izlaz. Možete koristiti ovaj priključak za povezivanje monitora koji podržava HDMI. Maksimalna podržana razlučivost je 4096x2160@60 Hz, ali stvarne podržane razlučivosti ovise o monitoru koji se koristi.
Nakon instalacije DisplayPort/HDMI uređaja, provjerite je li zadani uređaj za reprodukciju zvuka postavljen na DisplayPort/HDMI. (Naziv stavke može se razlikovati ovisno o operativnom sustavu.)
USB 3.2 Gen 1 priključak
USB 3.2 Gen 1 priključak podržava USB 3.2 Gen 1 specifikaciju i kompatibilan je s USB 2.0 specifikacijom. Koristite ovaj priključak za USB uređaje.
Gumb Q-Flash Plus ^{(Napomena 2)}
Q-Flash Plus omogućuje vam ažuriranje BIOS-a kada je vaš sustav isključen (stanje isključivanja S5). Spremite najnoviji BIOS na USB memorijski pogon i priključite ga u Q-Flash Plus priključak, a zatim sada možete automatski flashirati BIOS jednostavnim pritiskom na gumb Q-Flash Plus. QFLED će bljeskati kada započne podudaranje i flashiranje BIOS-a i prestat će bljeskati kada se dovrši glavno flashiranje BIOS-a.
(Napomena 1) Samo za procesore AMD Ryzen^™ treće generacije s Radeon^™ Graphics.
(Napomena 2) Da biste omogućili funkciju Q-Flash Plus, posjetite web-stranicu "Jedinstvene značajke" web-mjesta tvrtke GIGABYTE.
USB 3.2 Gen 1 priključak (Q-Flash Plus priključak)
USB 3.2 Gen 1 priključak podržava USB 3.2 Gen 1 specifikaciju i kompatibilan je s USB 2.0 specifikacijom. Koristite ovaj priključak za USB uređaje. Prije korištenja Q-Flash Plus ^{(Napomena 2)}, provjerite je li USB flash pogon prvo umetnut u ovaj priključak.
RJ-45 LAN priključak
Gigabit Ethernet LAN priključak pruža internetsku vezu brzinom prijenosa podataka do 2,5 Gbps. U nastavku su opisana stanja LED dioda LAN priključka.

LED dioda brzine:

Stanje Opis

Narančasta Brzina prijenosa podataka 2,5 Gbps

Zelena Brzina prijenosa podataka 1 Gbps

Isključena Brzina prijenosa podataka 100 Mbps

LED dioda aktivnosti:

Stanje Opis

Treperi Prijenos ili primanje podataka je u tijeku

Isključena Nema prijenosa ili primanja podataka

USB 3.2 Gen 2 Type-A priključak (crveni)
USB 3.2 Gen 2 priključak podržava USB 3.2 Gen 2 specifikaciju i kompatibilan je s USB 3.2 Gen 1 i USB 2.0 specifikacijom. Koristite ovaj priključak za USB uređaje.
USB Type-C^® priključak
Reverzibilni USB priključak podržava USB 3.2 Gen 2 specifikaciju i kompatibilan je s USB 3.2 Gen 1 i USB 2.0 specifikacijom. Koristite ovaj priključak za USB uređaje.
SMA antenski priključci (2T2R)
Koristite ovaj priključak za povezivanje antene.
Pritegnite antene na antenske priključke, a zatim ispravno usmjerite antene za bolji prijem signala.
Izlaz za središnji/subwoofer zvučnik
Koristite ovu audio utičnicu za povezivanje središnjih/subwoofer zvučnika.
Izlaz za stražnji zvučnik
Koristite ovu audio utičnicu za povezivanje stražnjih zvučnika.
Optički S/PDIF izlazni priključak
Ovaj priključak pruža digitalni audio izlaz za vanjski audio sustav koji podržava digitalni optički audio. Prije korištenja ove značajke, provjerite pruža li vaš audio sustav optički digitalni audio ulazni priključak.
Ulaz za liniju/izlaz za bočni zvučnik
Utičnica za ulaz za liniju. Koristite ovu audio utičnicu za uređaje za ulaz za liniju kao što su optički pogon, walkman itd.
Izlaz za liniju/izlaz za prednji zvučnik
Utičnica za izlaz za liniju.
Ulaz za mikrofon/izlaz za bočni zvučnik
Utičnica za ulaz za mikrofon.
(Napomena 2) Da biste omogućili funkciju Q-Flash Plus, posjetite web-stranicu "Jedinstvene značajke" web-mjesta tvrtke GIGABYTE.

Konfiguracije audio utičnica:

Utičnica	Slušalice/2-kanalni	4-kanalni	5.1-kanalni	7.1-kanalni
Izlaz za središnji/subwoofer zvučnik
Izlaz za stražnji zvučnik
Ulaz za liniju/izlaz za bočni zvučnik
Izlaz za liniju/izlaz za prednji zvučnik
Ulaz za mikrofon/izlaz za bočni zvučnik

Možete promijeniti funkcionalnost audio utičnice pomoću audio softvera. Ako želite instalirati bočni zvučnik, morate prenamijeniti ulaz za liniju ili ulaz za mikrofon da bude izlaz za bočni zvučnik putem audio upravljačkog programa.

oprez

Prilikom uklanjanja kabela spojenog na priključak na stražnjoj ploči, prvo uklonite kabel s uređaja, a zatim ga uklonite s matične ploče.
Prilikom uklanjanja kabela povucite ga ravno iz priključka. Nemojte ga pomicati s jedne strane na drugu kako biste spriječili električni kratki spoj unutar priključka kabela.

Posjetite web-mjesto tvrtke GIGABYTE za pojedinosti o konfiguriranju audio softvera.

Interni priključci

ATX_12V
ATX
CPU_FAN
SYS_FAN1/2/3
CPU_OPT
D_LED1/D_LED2
LED_CPU
LED_C1/LED_C2
SATA3 0/1/2/3
M2A_CPU/M2B_SB

F_PANEL
F_AUDIO
F_U32C
F_U32
F_USB1/F_USB2
TPM
COM
CLR_CMOS
BAT

oprez Pročitajte sljedeće smjernice prije spajanja vanjskih uređaja:

Najprije provjerite jesu li vaši uređaji usklađeni s priključcima koje želite spojiti.
Prije instaliranja uređaja, obavezno isključite uređaje i računalo. Isključite kabel za napajanje iz utičnice kako biste spriječili oštećenje uređaja.
Nakon instaliranja uređaja i prije uključivanja računala, provjerite je li kabel uređaja sigurno pričvršćen na priključak na matičnoj ploči.

1/2) ATX_12V/ATX (2x4 12V priključak za napajanje i 2x12 glavni priključak za napajanje)
Korištenjem priključka za napajanje, napajanje može opskrbiti dovoljno stabilne snage svim komponentama na matičnoj ploči. Prije spajanja priključka za napajanje, najprije provjerite je li napajanje isključeno i jesu li svi uređaji ispravno instalirani. Priključak za napajanje ima dizajn otporan na pogreške. Spojite kabel za napajanje na priključak za napajanje u ispravnoj orijentaciji.
12V priključak za napajanje uglavnom napaja CPU. Ako 12V priključak za napajanje nije spojen, računalo se neće pokrenuti.
Kako bi se zadovoljili zahtjevi za proširenje, preporučuje se korištenje napajanja koje može izdržati veliku potrošnju energije (500 W ili više). Ako se koristi napajanje koje ne osigurava potrebnu snagu, rezultat može dovesti do nestabilnog ili nepokretljivog sustava.

Broj pina	Definicija	Broj pina	Definicija
1	GND (samo za 2x4-pinski 12V)	5	+12V (samo za 2x4-pinski 12V)
2	GND (samo za 2x4-pinski 12V)	6	+12V (samo za 2x4-pinski 12V)
3	GND	7	+12V
4	GND	8	+12V

Broj pina	Definicija	Broj pina	Definicija
1	3,3 V	13	3,3 V
2	3,3 V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (samo za 2x12-pinski ATX)	23	+5V (samo za 2x12-pinski ATX)
12	3,3 V (samo za 2x12-pinski ATX)	24	GND (samo za 2x12-pinski ATX)

3/4) CPU_FAN/SYS_FAN1/2/3 (priključci za ventilatore)
Svi priključci za ventilatore na ovoj matičnoj ploči su 4-pinski. Većina priključaka za ventilatore ima dizajn otporan na pogreške. Prilikom spajanja kabela ventilatora, obavezno ga spojite u ispravnoj orijentaciji (crna žica priključka je žica za uzemljenje). Funkcija kontrole brzine zahtijeva korištenje ventilatora s dizajnom za kontrolu brzine ventilatora. Za optimalno odvođenje topline, preporučuje se ugradnja ventilatora sustava unutar kućišta.

Broj pina	Definicija
1	GND
2	Kontrola brzine napona
3	Osjetilo
4	PWM kontrola brzine

Priključak	CPU_FAN	SYS_FAN1/2/3
Maksimalna struja	2A	2A
Maksimalna snaga	24W	24W

oprez

Obavezno spojite kabele ventilatora na priključke ventilatora kako biste spriječili pregrijavanje CPU-a i sustava. Pregrijavanje može dovesti do oštećenja CPU-a ili se sustav može zamrznuti.
Ovi priključci ventilatora nisu konfiguracijski kratkospojnici. Ne stavljajte kratkospojnik na priključke.

CPU_OPT (priključak za ventilator za hlađenje vodom CPU-a)
Priključak ventilatora je 4-pinski i ima dizajn otporan na pogreške. Većina priključaka za ventilatore ima dizajn otporan na pogreške. Prilikom spajanja kabela ventilatora, obavezno ga spojite u ispravnoj orijentaciji (crna žica priključka je žica za uzemljenje). Funkcija kontrole brzine zahtijeva korištenje ventilatora s dizajnom za kontrolu brzine ventilatora.

Broj pina	Definicija
1	GND
2	Kontrola brzine napona
3	Osjetilo
4	PWM kontrola brzine

oprez

Obavezno spojite kabele ventilatora na priključke ventilatora kako biste spriječili pregrijavanje CPU-a i sustava. Pregrijavanje može dovesti do oštećenja CPU-a ili se sustav može zamrznuti.
Ovi priključci ventilatora nisu konfiguracijski kratkospojnici. Ne stavljajte kratkospojnik na priključke.

D_LED1/D_LED2 (adresabilni priključci za LED trake)
Priključci se mogu koristiti za spajanje standardne adresabilne LED trake 5050, s maksimalnom snagom od 5 A (5 V) i maksimalnim brojem od 1000 LED dioda.

Broj pina Definicija

1 V (5V)

2 Podaci

3 Nema pina

4 GND

Spojite adresabilnu LED traku na priključak. Pin napajanja (označen trokutom na utikaču) LED trake mora biti spojen na Pin 1 adresabilnog priključka za LED traku. Neispravno spajanje može dovesti do oštećenja LED trake.
LED_CPU (Priključak LED trake hladnjaka za CPU/RGB LED trake)
Priključak se može koristiti za spajanje LED trake hladnjaka za CPU ili standardne 5050 RGB LED trake (12V/G/R/B), s maksimalnom nazivnom snagom od 2A (12V) i maksimalnom duljinom od 2 m.

Broj pina Definicija

1 12V

2 G

3 R

4 B

Spojite LED traku hladnjaka za CPU/RGB LED traku na priključak. Pin napajanja RGB LED trake (označen trokutom na utikaču) LED trake mora biti spojen na Pin 1 (12V) ovog priključka. Neispravno spajanje može dovesti do oštećenja LED trake.

Za informacije o uključivanju/isključivanju svjetala LED trake, posjetite web-stranicu "Jedinstvene značajke" na web-mjestu tvrtke GIGABYTE.
Prije instaliranja uređaja, obavezno isključite uređaje i računalo. Iskopčajte kabel napajanja iz utičnice kako biste spriječili oštećenje uređaja.
LED_C1/LED_C2 (Priključci RGB LED trake)
Priključci se mogu koristiti za spajanje standardne 5050 RGB LED trake (12V/G/R/B), s maksimalnom nazivnom snagom od 2A (12V) i maksimalnom duljinom od 2 m.

Broj pina Definicija

1 12V

2 G

3 R

4 B

Spojite LED traku hladnjaka za CPU/RGB LED traku na priključak. Pin napajanja RGB LED trake (označen trokutom na utikaču) LED trake mora biti spojen na Pin 1 (12V) ovog priključka. Neispravno spajanje može dovesti do oštećenja LED trake.

Za informacije o uključivanju/isključivanju svjetala LED trake, posjetite web-stranicu "Jedinstvene značajke" na web-mjestu tvrtke GIGABYTE.
Prije instaliranja uređaja, obavezno isključite uređaje i računalo. Iskopčajte kabel napajanja iz utičnice kako biste spriječili oštećenje uređaja.
SATA3 0/1/2/3 (SATA 6Gb/s priključci)
SATA priključci su u skladu sa SATA 6Gb/s standardom i kompatibilni su sa SATA 3Gb/s i SATA 1,5Gb/s standardom. Svaki SATA priključak podržava jedan SATA uređaj. SATA priključci podržavaju RAID 0, RAID 1 i RAID 10. Pogledajte poglavlje "Konfiguriranje RAID skupa" za upute o konfiguriranju RAID niza.

Broj pina Definicija

1 GND

2 TXP

3 TXN

4 GND

5 RXN

6 RXP

7 GND
2A_CPU/M2B_SB (M.2 Socket 3 priključci)
M.2 priključci podržavaju M.2 SATA SSD-ove ili M.2 PCIe SSD-ove i podržavaju RAID konfiguraciju. Imajte na umu da se M.2 PCIe SSD ne može koristiti za stvaranje RAID skupa s M.2 SATA SSD-om ili SATA tvrdim diskom. Pogledajte poglavlje "Konfiguriranje RAID skupa" za upute o konfiguriranju RAID niza.

Slijedite korake u nastavku da biste ispravno instalirali M.2 SSD u M.2 priključak.
1. korak:
Pronađite M.2 priključak u koji ćete instalirati M.2 SSD, pomoću odvijača odvrnite vijak na hladnjaku i zatim uklonite hladnjak. (Samo M2A_CPU priključak ima hladnjak)
2. korak:
Pronađite odgovarajuću montažnu rupu na temelju duljine vašeg M.2 SSD pogona. Ako je potrebno, pomaknite odstojnik u željenu montažnu rupu. Umetnite M.2 SSD u M.2 priključak pod kutom.
3. korak:
Pritisnite M.2 SSD prema dolje i zatim ga pričvrstite vijkom. Vratite hladnjak i pričvrstite ga na izvornu rupu. Uklonite zaštitnu foliju s dna hladnjaka prije vraćanja hladnjaka.
F_PANEL (Priključak prednje ploče)
Spojite prekidač za napajanje, prekidač za resetiranje, zvučnik, prekidač/senzor za upad u kućište i indikator statusa sustava na kućištu na ovaj priključak prema dodjelama pinova u nastavku. Obratite pozornost na pozitivne i negativne pinove prije spajanja kabela.

PLED/PWR_LED (LED napajanja):
Spaja se na indikator statusa napajanja na prednjoj ploči kućišta. LED je uključen kada sustav radi. LED je isključen kada je sustav u stanju mirovanja S3/S4 ili isključen (S5).
PW (Prekidač za napajanje):
Spaja se na prekidač za napajanje na prednjoj ploči kućišta. Možete konfigurirati način isključivanja sustava pomoću prekidača za napajanje (pogledajte poglavlje "Postavljanje BIOS-a", "Postavke\Napajanje platforme" za više informacija).
SPEAK (Zvučnik):
Spaja se na zvučnik na prednjoj ploči kućišta. Sustav prijavljuje status pokretanja sustava izdavanjem zvučnog koda. Jedan kratki zvučni signal čut će se ako se ne otkrije problem pri pokretanju sustava.
HD (LED aktivnosti tvrdog diska): Spaja se na LED aktivnosti tvrdog diska na prednjoj ploči kućišta. LED je uključen kada tvrdi disk čita ili piše podatke.
RES (Prekidač za resetiranje):
Spaja se na prekidač za resetiranje na prednjoj ploči kućišta. Pritisnite prekidač za resetiranje da biste ponovno pokrenuli računalo ako se računalo zamrzne i ne uspije izvesti normalno ponovno pokretanje.
CI (Priključak za upad u kućište):
Spaja se na prekidač/senzor za upad u kućište na kućištu koji može otkriti je li poklopac kućišta uklonjen. Ova funkcija zahtijeva kućište s prekidačem/senzorom za upad u kućište.
NC: Nema veze.
Dizajn prednje ploče može se razlikovati ovisno o kućištu. Modul prednje ploče uglavnom se sastoji od prekidača za napajanje, prekidača za resetiranje, LED-a za napajanje, LED-a aktivnosti tvrdog diska, zvučnika itd. Kada spajate modul prednje ploče kućišta na ovaj priključak, provjerite jesu li dodjele žica i dodjele pinova ispravno usklađene.

F_AUDIO (Priključak audio priključka prednje ploče)
Priključak audio priključka prednje ploče podržava High Definition audio (HD). Možete spojiti audio modul prednje ploče kućišta na ovaj priključak. Provjerite jesu li dodjele žica konektora modula usklađene s dodjelama pinova priključka matične ploče. Neispravno spajanje između konektora modula i priključka matične ploče onemogućit će rad uređaja ili ga čak oštetiti.

Broj pina Definicija Broj pina Definicija

1 MIC2_L 6 Sense F_

2 GND 7 FAUDIO_JD

3 MIC2_R 8 No Pin

4 NC 9 LINE2_L

5 LINE2_R 10 Sense

Neka kućišta imaju audio modul prednje ploče koji ima odvojene konektore na svakoj žici umjesto jednog utikača. Za informacije o spajanju audio modula prednje ploče koji ima različite dodjele žica, obratite se proizvođaču kućišta.

F_U32C (USB Type-C^® priključak s podrškom za USB 3.2 Gen 1)
Priključak je u skladu sa specifikacijom USB 3.2 Gen 1 i može osigurati jedan USB priključak.

Pin br.	Definicija	Pin br.	Definicija	Pin br.	Definicija
1	VBUS	8	CC1	15	RX2+
2	TX1+	9	SBU1	16	RX2-
3	TX1-	10	SBU2	17	GND
4	GND	11	VBUS	18	D-
5	RX1+	12	TX2+	19	D+
6	RX1-	13	TX2-	20	CC2
7	VBUS	14	GND

F_U32 (USB 3.2 Gen 1 priključak)
Priključak je u skladu sa specifikacijama USB 3.2 Gen 1 i USB 2.0 i može pružiti dva USB priključka. Za kupnju dodatne prednje ploče od 3,5" koja pruža dva USB 3.2 Gen 1 priključka, obratite se lokalnom prodavaču.

Pin br.	Definicija	Pin br.	Definicija	Pin br.	Definicija
1	VBUS	8	D1-	15	SSTX2-
2	SSRX1-	9	D1+	16	GND
3	SSRX1+	10	NC	17	SSRX2+
4	GND	11	D2+	18	SSRX2-
5	SSTX1-	12	D2-	19	VBUS
6	SSTX1+	13	GND	20	Nema pina
7	GND	14	SSTX2+

F_USB1/F_USB2 (USB 2.0/1.1 priključci)
Priključci su u skladu sa specifikacijama USB 2.0/1.1. Svaki USB priključak može osigurati dva USB priključka putem dodatnog USB nosača. Za kupnju dodatnog USB nosača, obratite se lokalnom prodavaču.

Pin br. Definicija Pin br. Definicija

1 Napajanje (5V) 6 USB DY+

2 Napajanje (5V) 7 GND

3 USB DX- 8 GND

4 USB DY- 9 Nema pina

5 USB DX+ 10 NC
- Nemojte priključivati kabel IEEE 1394 nosača (2x5-pinski) u USB 2.0/1.1 priključak.
- Prije instaliranja USB nosača, obavezno isključite računalo i iskopčajte kabel za napajanje iz utičnice kako biste spriječili oštećenje USB nosača.
TPM (priključak modula pouzdane platforme)
Na ovaj priključak možete spojiti TPM (modul pouzdane platforme).

Pin br. Definicija Pin br. Definicija

1 LAD0 7 LAD3

2 VCC3 8 GND _ F

3 LAD1 9 LFRAME

4 Nema pina 10 NC

5 LAD2 11 SERIRQ

6 LCLK 12 LRESET
COM (priključak serijskog porta)
COM priključak može osigurati jedan serijski port putem dodatnog COM porta. Za kupnju dodatnog COM porta, obratite se lokalnom prodavaču.

Pin br. Definicija Pin br. Definicija

1 NDCD- 6 NDSR-

2 NSIN 7 NRTS-

3 NSOUT 8 NCTS-

4 NDTR- 9 NRI-

5 GND 10 _3 Nema pina U

CLR_CMOS (jumper za brisanje CMOS-a)
Koristite ovaj kratkospojnik za brisanje konfiguracije BIOS-a i vraćanje CMOS vrijednosti na tvorničke postavke. Da biste obrisali CMOS vrijednosti, koristite metalni predmet poput odvijača da dodirnete dva pina na nekoliko sekundi.

	Open: Normal (Otvoreno: Normalno)
	Short: Clear CMOS Values (Kratko: Obriši CMOS vrijednosti)

Uvijek isključite računalo prije brisanja CMOS vrijednosti.
Nakon ponovnog pokretanja sustava, idite na BIOS Setup za učitavanje tvorničkih postavki (odaberite Load Optimized Defaults (Učitaj optimizirane postavke)) ili ručno konfigurirajte BIOS postavke (pogledajte poglavlje "BIOS Setup," za BIOS konfiguracije).

BAT (baterija)
Baterija osigurava napajanje za održavanje vrijednosti (kao što su BIOS konfiguracije, informacije o datumu i vremenu) u CMOS-u kada je računalo isključeno. Zamijenite bateriju kada napon baterije padne na nisku razinu ili CMOS vrijednosti možda neće biti točne ili se mogu izgubiti.

CMOS vrijednosti možete obrisati uklanjanjem baterije:
1. Isključite računalo i iskopčajte kabel za napajanje.
2. Nježno uklonite bateriju iz držača baterije i pričekajte jednu minutu. (Ili upotrijebite metalni predmet poput odvijača da dodirnete pozitivni i negativni terminal držača baterije, čineći ih kratkim 5 sekundi.)
3. Vratite bateriju.
4. Uključite kabel za napajanje i ponovno pokrenite računalo.
- Uvijek isključite računalo i iskopčajte kabel za napajanje prije zamjene baterije.
- Zamijenite bateriju ekvivalentnom. Oštećenje vaših uređaja može se dogoditi ako se baterija zamijeni s pogrešnim modelom.
- Obratite se mjestu kupnje ili lokalnom distributeru ako ne možete sami zamijeniti bateriju ili niste sigurni u model baterije.
- Prilikom ugradnje baterije, obratite pažnju na orijentaciju pozitivne strane (+) i negativne strane (-) baterije (pozitivna strana treba biti okrenuta prema gore).
- Iskorištene baterije moraju se zbrinuti u skladu s lokalnim propisima o zaštiti okoliša.

Postavljanje BIOS-a

BIOS (Basic Input and Output System) bilježi parametre hardvera sustava u CMOS na matičnoj ploči. Njegove glavne funkcije uključuju provođenje samotestiranja pri uključivanju (Power-On Self-Test, POST) tijekom pokretanja sustava, spremanje parametara sustava i učitavanje operativnog sustava itd. BIOS uključuje program za postavljanje BIOS-a koji korisniku omogućuje izmjenu osnovnih postavki konfiguracije sustava ili aktiviranje određenih značajki sustava.
Kada je napajanje isključeno, baterija na matičnoj ploči osigurava potrebno napajanje CMOS-u kako bi zadržao vrijednosti konfiguracije u CMOS-u.
Za pristup programu za postavljanje BIOS-a pritisnite tipku <Delete> tijekom POST-a kada se uključi napajanje.
Za nadogradnju BIOS-a koristite uslužni program GIGABYTE Q-Flash ili @BIOS.

Q-Flash omogućuje korisniku brzu i jednostavnu nadogradnju ili sigurnosnu kopiju BIOS-a bez ulaska u operativni sustav.
@BIOS je uslužni program temeljen na Windowsima koji pretražuje i preuzima najnoviju verziju BIOS-a s interneta i ažurira BIOS.

oprez

Budući da je bljeskanje BIOS-a potencijalno rizično, ako ne naiđete na probleme koristeći trenutnu verziju BIOS-a, preporučuje se da ne bljeskate BIOS. Da biste bljeskali BIOS, učinite to s oprezom. Neodgovarajuće bljeskanje BIOS-a može rezultirati neispravnim radom sustava.
Preporučuje se da ne mijenjate zadane postavke (osim ako to ne morate) kako biste spriječili nestabilnost sustava ili druge neočekivane rezultate. Neodgovarajuća promjena postavki može rezultirati neuspjehom pokretanja sustava. Ako se to dogodi, pokušajte izbrisati CMOS vrijednosti i vratiti ploču na zadane vrijednosti. (Pogledajte odjeljak "Učitaj optimizirane zadane postavke" u ovom poglavlju ili uvode skakača za bateriju/čišćenje CMOS-a u poglavlju Instalacija hardvera o tome kako izbrisati CMOS vrijednosti.)

Početni zaslon

Sljedeći početni Logo zaslon pojavit će se kada se računalo pokrene.

Postoje dva različita načina rada BIOS-a kao što slijedi i možete koristiti tipku <F2> za prebacivanje između dva načina rada. Jednostavni način rada omogućuje korisnicima brz pregled trenutnih informacija o sustavu ili podešavanje za optimalne performanse. U jednostavnom načinu rada možete koristiti miš za kretanje kroz stavke konfiguracije. Napredni način rada pruža detaljne postavke BIOS-a. Možete pritisnuti tipke sa strelicama na tipkovnici za kretanje između stavki i pritisnuti <Enter> za prihvaćanje ili ulazak u podizbornik. Ili možete koristiti miš za odabir željene stavke.

Kada sustav nije stabilan kao obično, odaberite stavku Učitaj optimizirane zadane postavke da biste postavili sustav na njegove zadane postavke.
Izbornici za postavljanje BIOS-a opisani u ovom poglavlju služe samo kao referenca i mogu se razlikovati ovisno o verziji BIOS-a.

Funkcijske tipke naprednog načina rada

<><>	Pomaknite traku za odabir da biste odabrali izbornik za postavljanje
<><>	Pomaknite traku za odabir da biste odabrali stavku konfiguracije u izborniku
<Enter>/Double Click	Izvršite naredbu ili uđite u izbornik
<+>/<Page Up>	Povećajte brojčanu vrijednost ili izvršite promjene
<->/<Page Down>	Smanjite brojčanu vrijednost ili izvršite promjene
<F1>	Prikažite opise funkcijskih tipki
<F2>	Prebacite se na jednostavni način rada
<F3>	Spremite trenutne postavke BIOS-a u profil
<F4>	Učitajte postavke BIOS-a iz profila stvorenog prije
<F5>	Vratite prethodne postavke BIOS-a za trenutne podizbornike
<F6>	Prikažite zaslon Smart Fan 5
<F7>	Učitajte optimizirane zadane postavke BIOS-a za trenutne podizbornike
<F8>	Pristupite uslužnom programu Q-Flash
<F10>	Spremite sve promjene i izađite iz programa za postavljanje BIOS-a
<F11>	Prebacite se na podizbornik Favoriti
<F12>	Snimite trenutni zaslon kao sliku i spremite ga na USB pogon
<Insert>	Dodajte ili uklonite omiljenu opciju
<Ctrl>+<S>	Prikažite informacije o instaliranoj memoriji
<Esc>	Glavni izbornik: Izađite iz programa za postavljanje BIOS-a Podizbornici: Izađite iz trenutnog podizbornika

Favoriti (F11)

Postavite svoje često korištene opcije kao favorite i koristite tipku <F11> za brzo prebacivanje na stranicu na kojoj se nalaze sve vaše omiljene opcije. Da biste dodali ili uklonili omiljenu opciju, idite na njezinu izvornu stranicu i pritisnite <Insert> na opciji. Opcija je označena zvjezdicom ako je postavljena kao "omiljena" (favorite).

Tweaker

Tweaker
oprez Hoće li sustav raditi stabilno s postavkama overclocka/prenapona koje ste postavili ovisi o vašim cjelokupnim konfiguracijama sustava. Neispravno izvođenje overclocka/prenapona može rezultirati oštećenjem CPU-a, čipseta ili memorije i smanjiti vijek trajanja tih komponenti. Ova je stranica samo za napredne korisnike i preporučujemo da ne mijenjate zadane postavke kako biste spriječili nestabilnost sustava ili druge neočekivane rezultate. (Neodgovarajuća promjena postavki može rezultirati neuspjehom pokretanja sustava. Ako se to dogodi, izbrišite CMOS vrijednosti i vratite ploču na zadane vrijednosti.)

CPU Clock Control
Omogućuje ručno postavljanje osnovnog takta CPU-a u koracima od 1 MHz. (Zadano: Auto)

Preporučuje se da se frekvencija CPU-a postavi u skladu sa specifikacijama CPU-a.
Spread Spectrum Control
Omogućuje ili onemogućuje CPU/PCIe Spread Spectrum. (Zadano: Auto)
CPU Ratio Mode ^(Napomena)
Omogućuje postavljanje omjera jezgre za sve CPU jezgre ili pojedinačne jezgre. (Zadano: Sve jezgre)
CCD0 CCX0/1 Ratio ^(Napomena)
Omogućuje ručno postavljanje omjera jezgre za CPU CCX0, 1 jezgre. Ova stavka je podesiva samo kada je CPU Ratio Mode postavljen na Per CCX. (Zadano: Auto)
CPU Clock Ratio
Omogućuje promjenu omjera takta za instalirani CPU. Podesivi raspon ovisi o instaliranom CPU-u.
GFX Clock Frequency ^(Napomena)
Omogućuje promjenu frekvencije za GPU. Nakon što promijenite postavke GFX Clock Frequency, obavezno prilagodite postavke GFX Core Voltage. (Zadano: Auto)
NAPOMENA: Podesivi raspon ovisi o instaliranom CPU-u. Auto omogućuje BIOS-u automatsko konfiguriranje ove postavke.
GFX Core Voltage ^(Napomena)
Omogućuje promjenu napona za GPU. (Zadano: Auto)
NAPOMENA: Podesivi raspon ovisi o instaliranom CPU-u. Auto omogućuje BIOS-u automatsko konfiguriranje ove postavke.

Napredne postavke CPU-a
& Core Performance Boost ^(Napomena)
Omogućuje određivanje hoće li se omogućiti tehnologija Core Performance Boost (CPB), tehnologija za povećanje performansi CPU-a. (Zadano: Auto)
(Napomena) Ova stavka je prisutna samo kada instalirate CPU koji podržava ovu značajku.
SVM Mode
Virtualizacija poboljšana tehnologijom virtualizacije omogućit će platformi pokretanje više operativnih sustava i aplikacija u neovisnim particijama. S virtualizacijom, jedno računalno sustav može funkcionirati kao više virtualnih sustava. (Zadano: Onemogućeno)
AMD Cool&Quiet function

Omogućeno	Omogućuje upravljačkom programu AMD Cool'n'Quiet dinamičko podešavanje takta CPU-a i VID-a kako bi se smanjio izlaz topline iz vašeg računala i njegova potrošnja energije. (Zadano)
Onemogućeno	Onemogućuje ovu funkciju.

PPC Adjustment ^{(Napomena 1)}
Omogućuje popravljanje PState CPU-a. (Zadano: PState 0)
Global C-state Control ^{(Napomena 1)}
Omogućuje određivanje hoće li CPU ući u C stanja. Kada je omogućeno, frekvencija jezgre CPU-a bit će smanjena tijekom stanja zaustavljanja sustava kako bi se smanjila potrošnja energije. (Zadano: Auto)
Power Supply Idle Control ^{(Napomena 1)}
Omogućuje ili onemogućuje Package C6 State.

Tipična struja u stanju mirovanja	Onemogućuje ovu funkciju.
Niska struja u stanju mirovanja	Omogućuje ovu funkciju.
Auto	Omogućuje BIOS-u automatsko konfiguriranje ove postavke. (Zadano)

CCD Control ^{(Napomena 1)}
Postavlja broj CCD-ova koji će se koristiti. (Zadano: Auto)
Downcore Control
Omogućuje odabir broja CPU jezgri za omogućavanje (broj CPU jezgri može se razlikovati ovisno o CPU-u). (Zadano: Auto)
SMT Mode
Omogućuje omogućavanje ili onemogućavanje tehnologije istovremenog višestrukog navoja CPU-a. (Zadano: Auto)
CPPC (Napomena 1)
Omogućuje ili onemogućuje značajku CPPC. (Zadano: Auto)
CPPC Preferred Cores ^{(Napomena 1)}
Omogućuje ili onemogućuje značajku CPPC Preferred Cores. (Zadano: Auto)
Extreme Memory Profile (X.M.P.) ^{(Napomena 2)}
Omogućuje BIOS-u čitanje SPD podataka na XMP memorijskom modulu(ima) radi poboljšanja performansi memorije kada je omogućeno.

Onemogućeno	Onemogućuje ovu funkciju. (Zadano)
Profil1	Koristi postavke profila 1.
Profil2 ^{(Napomena 2)}	Koristi postavke profila 2.

XMP High Frequency Support ^{(Napomena 2)}
Omogućuje odabir razine kompatibilnosti za visokofrekventnu memoriju. Ova stavka je podesiva samo kada je Extreme Memory Profile (X.M.P.) postavljen na Profile1 ili Profile2. (Zadano: Auto)
System Memory Multiplier
Omogućuje postavljanje množitelja sistemske memorije. Auto postavlja množitelj memorije prema SPD podacima memorije. (Zadano: Auto)

(Napomena 1) Ova stavka je prisutna samo kada instalirate CPU koji podržava ovu značajku.
(Napomena 2) Ova stavka je prisutna samo kada instalirate CPU i memorijski modul koji podržavaju ovu značajku.

Napredne postavke memorije ƒ
Podpodešavanja memorije
Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus
Drive Strength, Data Bus Configuration
Ovi odjeljci pružaju postavke vremena memorije. Napomena: Vaš sustav može postati nestabilan ili se neće moći pokrenuti nakon što napravite promjene na vremenima memorije. Ako se to dogodi, vratite ploču na zadane vrijednosti učitavanjem optimiziranih zadanih vrijednosti ili brisanjem CMOS vrijednosti.
ƒ SPD Info
Prikazuje informacije o instaliranoj memoriji.

CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/CPU VDDP/A_VDD18S5/DRAM Voltage (CH A/B)/DDRVPP Voltage (CH A/B)/ DRAM Termination (CH A/B)
Ove stavke omogućuju podešavanje CPU Vcore i napona memorije.

ƒ CPU/VRM Settings
Ovaj podizbornik omogućuje konfiguriranje razine Load-Line Calibration, razine zaštite od prenapona, razine zaštite od prekomjerne struje i PWM faza.

Postavke

Platform Power

AC BACK
Određuje stanje sustava nakon povratka napajanja nakon gubitka izmjeničnog napajanja.

Memory	Sustav se vraća u svoje zadnje poznato budno stanje nakon povratka izmjeničnog napajanja.
Always On	Sustav se uključuje nakon povratka izmjeničnog napajanja.
Always Off	Sustav ostaje isključen nakon povratka izmjeničnog napajanja. (Zadano)

ErP
Određuje hoće li sustav trošiti najmanje energije u stanju S5 (gašenje). (Zadano: Onemogućeno) Napomena: Kada je ova stavka postavljena na Enabled (Omogućeno), funkcija Resume by Alarm (Nastavi pomoću alarma) postaje nedostupna.
Soft-Off by PWR-BTTN
Konfigurira način isključivanja računala u MS-DOS načinu rada pomoću gumba za napajanje.

Instant-Off	Pritisnite gumb za napajanje i sustav će se odmah isključiti. (Zadano)
Delay 4 Sec.	Pritisnite i držite gumb za napajanje 4 sekunde da biste isključili sustav. Ako se gumb za napajanje pritisne manje od 4 sekunde, sustav će ući u stanje mirovanja.

Power Loading
Omogućuje ili onemogućuje lažno opterećenje. Kada je napajanje pri malom opterećenju, aktivirat će se samozaštita koja će uzrokovati njegovo isključivanje ili kvar. Ako se to dogodi, postavite na Enabled (Omogućeno). Auto (Automatski) omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Automatski)

Resume by Alarm
Određuje hoće li se sustav uključiti u željeno vrijeme. (Zadano: Onemogućeno)
Ako je omogućeno, postavite datum i vrijeme na sljedeći način:
Wake up day (Dan buđenja): Uključite sustav u određeno vrijeme svakog dana ili određenog dana u mjesecu.
Wake up hour/minute/second (Sat/minuta/sekunda buđenja): Postavite vrijeme kada će se sustav automatski uključiti.
Note (Napomena): Kada koristite ovu funkciju, izbjegavajte neadekvatno isključivanje iz operativnog sustava ili uklanjanje izmjeničnog napajanja, jer postavke možda neće biti učinkovite.
Wake on LAN
Omogućuje ili onemogućuje funkciju Wake on LAN. (Zadano: Omogućeno)
High Precision Event Timer
Omogućuje ili onemogućuje High Precision Event Timer (HPET) u operativnom sustavu. (Zadano: Omogućeno)
CEC 2019 Ready
Omogućuje vam odabir želite li dopustiti sustavu da prilagodi potrošnju energije kada je u stanju gašenja, mirovanja ili čekanja kako bi bio u skladu sa standardima CEC (California Energy Commission) 2019. (Zadano: Onemogućeno)

IO Ports

Initial Display Output
Određuje prvu inicijalizaciju zaslona monitora s instalirane PCI Express grafičke kartice ili ugrađene grafike.

IGD Video^(Napomena)	Postavlja ugrađenu grafiku kao prvi zaslon.
PCIe 1 Slot	Postavlja grafičku karticu na PCIEX16 utor kao prvi zaslon. (Zadano)
PCIe 2 Slot	Postavlja grafičku karticu na PCIEX2 utor kao prvi zaslon.

Integrated Graphics ^(Note)
Omogućuje ili onemogućuje funkciju ugrađene grafike.

Auto	BIOS će automatski omogućiti ili onemogućiti ugrađenu grafiku, ovisno o tome je li instalirana grafička kartica. (Zadano)
Forces	Omogućuje ugrađenu grafiku.
Disabled	Onemogućuje ugrađenu grafiku.

UMA Mode ^(Note)
Odredite UMA način rada.

Auto	Omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano)
UMA Specified	Postavlja veličinu UMA Frame Buffer Size (UMA međuspremnika okvira).
UMA Auto	Postavlja razlučivost zaslona.
UMA Game Optimized	Prilagođava veličinu međuspremnika okvira na temelju ukupne veličine memorije sustava.

Ova se stavka može konfigurirati samo kada je Integrated Graphics postavljena na Forces.
Ikona bilješke Veličina međuspremnika UMA okvira (Napomena)
Veličina međuspremnika okvira je ukupan iznos sistemske memorije dodijeljene isključivo ugrađenom grafičkom kontroleru. MS-DOS će, na primjer, koristiti samo ovu memoriju za prikaz. Opcije su: Auto (zadano), 64M~2G. Ova se stavka može konfigurirati samo kada je UMA način rada postavljen na UMA Specified.
Ikona bilješke Razlučivost zaslona ^(Napomena)
Omogućuje vam postavljanje razlučivosti zaslona. Opcije su: Auto (zadano), 1920x1080 i niže, 2560x1600, 3840x2160.
Ova se stavka može konfigurirati samo kada je UMA način rada postavljen na UMA Auto.
HD Audio Controller
Omogućuje ili onemogućuje ugrađenu audio funkciju. (Zadano: Omogućeno)
Ako želite instalirati audio karticu treće strane umjesto korištenja ugrađenog zvuka, postavite ovu stavku na Disabled.
Ikona bilješke PCIEX16 Bifurcation
Omogućuje vam određivanje načina na koji je podijeljena propusnost PCIEX16 utora. Opcije: Auto, PCIE 2x8, PCIE 1x8/2x4, PCIE 2x4/1x8, PCIE 4x4 ^(Napomena). (Zadano: Auto)
Above 4G Decoding
Omogućuje ili onemogućuje dekodiranje uređaja s 64-bitnom mogućnošću u adresnom prostoru iznad 4 GB (samo ako vaš sustav podržava 64-bitno PCI dekodiranje). Postavite na Enabled ako je instalirano više od jedne napredne grafičke kartice i njihovi se upravljački programi ne mogu pokrenuti prilikom ulaska u operativni sustav (zbog ograničenog adresnog prostora memorije od 4 GB). (Zadano: Onemogućeno)
Ikona bilješke Re-Size BAR Support
Omogućuje ili onemogućuje podršku za Resizable BAR. (Zadano: Onemogućeno)
Onboard LAN Controller
Omogućuje ili onemogućuje ugrađenu LAN funkciju. (Zadano: Omogućeno)
Ako želite instalirati mrežnu karticu treće strane umjesto korištenja ugrađenog LAN-a, postavite ovu stavku na Disabled.
(Napomena) Ova stavka je prisutna samo kada instalirate CPU koji podržava ovu značajku.

Super IO Configuration
Serial Port
Omogućuje ili onemogućuje ugrađeni serijski priključak. (Zadano: Omogućeno)
USB Configuration & Legacy USB Support
Omogućuje korištenje USB tipkovnice/miša u MS-DOS-u. (Zadano: Omogućeno)
XHCI Hand-off
Određuje hoće li se omogućiti značajka XHCI Hand-off za operativni sustav bez podrške za XHCI Hand-off. (Zadano: Omogućeno)
USB Mass Storage Driver Support
Omogućuje ili onemogućuje podršku za USB uređaje za pohranu. (Zadano: Omogućeno)
Port 60/64 Emulation
Omogućuje ili onemogućuje emulaciju I/O priključaka 64h i 60h. To bi trebalo biti omogućeno za potpunu podršku za USB tipkovnice/miševe u MS-DOS-u ili u operativnom sustavu koji izvorno ne podržava USB uređaje. (Zadano: Onemogućeno)
Mass Storage Devices
Prikazuje popis povezanih USB uređaja za masovnu pohranu. Ova se stavka pojavljuje samo kada je instaliran USB uređaj za pohranu.
NVMe Configuration
Prikazuje informacije o vašem M.2 NVME PCIe SSD-u ako je instaliran.

SATA Configuration
Ikona bilješke

SATA Mode
Omogućuje ili onemogućuje RAID za SATA kontrolere integrirane u čipset ili konfigurira SATA kontrolere u AHCI način rada.

RAID	Omogućuje RAID za SATA kontroler.
AHCI	Konfigurira SATA kontrolere u AHCI način rada. Advanced Host Controller Interface (AHCI) je specifikacija sučelja koja omogućuje upravljačkom programu za pohranu da omogući napredne značajke Serial ATA kao što su Native Command Queuing i hot plug. (Zadano)

Ikona bilješke NVMe RAID mode
Omogućuje vam da odredite hoćete li koristiti svoje M.2 NVMe PCIe SSD-ove za konfiguriranje RAID-a. (Zadano: Onemogućeno)
Chipset SATA Port Enable
Omogućuje ili onemogućuje integrirane SATA kontrolere. (Zadano: Omogućeno)
Chipset SATA Port 0/1/2/3
Prikazuje informacije o spojenim SATA uređajima.

Network Stack Configuration
Network Stack
Onemogućuje ili omogućuje pokretanje s mreže za instalaciju OS-a u GPT formatu, kao što je instaliranje OS-a s poslužitelja Windows Deployment Services. (Zadano: Onemogućeno)
IPv4 PXE Support
Omogućuje ili onemogućuje IPv4 PXE Support. Ova se stavka može konfigurirati samo kada je Network Stack omogućen.
IPv4 HTTP Support
Omogućuje ili onemogućuje podršku za HTTP pokretanje za IPv4. Ova se stavka može konfigurirati samo kada je Network Stack omogućen.
IPv6 PXE Support
Omogućuje ili onemogućuje IPv6 PXE Support. Ova se stavka može konfigurirati samo kada je Network Stack omogućen.
IPv6 HTTP Support
Omogućuje ili onemogućuje podršku za HTTP pokretanje za IPv6. Ova se stavka može konfigurirati samo kada je Network Stack omogućen.
PXE boot wait time
Omogućuje vam da konfigurirate koliko dugo čekati prije nego što možete pritisnuti <Esc> da biste prekinuli PXE pokretanje. Ova se stavka može konfigurirati samo kada je Network Stack omogućen. (Zadano: 0)
Media detect count
Omogućuje vam da postavite broj provjera prisutnosti medija. Ova se stavka može konfigurirati samo kada je Network Stack omogućen. (Zadano: 1)
Realtek PCIe Family Controller
Ovaj podizbornik pruža informacije o LAN konfiguraciji i povezanim opcijama konfiguracije.

Miscellaneous
Ikona bilješke

LEDs in System Power On State
Omogućuje vam da omogućite ili onemogućite LED osvjetljenje matične ploče kada je sustav uključen.

Off	Onemogućuje odabrani način osvjetljenja kada je sustav uključen.
On	Omogućuje odabrani način osvjetljenja kada je sustav uključen. (Zadano)

Ikona bilješke LEDs in Sleep, Hibernation, and Soft Off States
Omogućuje vam da postavite način osvjetljenja LED dioda matične ploče u stanju sustava S3/S4/S5. Ova se stavka može konfigurirati kada je LEDs in System Power On State postavljeno na On.

Off	Onemogućuje odabrani način osvjetljenja kada sustav uđe u stanje S3/S4/S5. (Zadano)
On	Omogućuje odabrani način osvjetljenja kada sustav uđe u stanje S3/S4/S5.

PCIe Slot Configuration
Omogućuje vam da postavite način rada PCI Express utora na Gen 1, Gen 2, Gen 3 ili Gen 4 ^(Napomena). Stvarni način rada ovisi o hardverskoj specifikaciji svakog utora. Auto omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Auto)
Ikona bilješke

PCIe ASPM Mode
Omogućuje vam da konfigurirate ASPM način rada za uređaj spojen na CPU PCI Express sabirnicu. (Zadano: Onemogućeno)
Ikona bilješke

3DMark01 Enhancement
Omogućuje vam da odredite hoćete li poboljšati neke naslijeđene performanse benchmarka. (Zadano: Onemogućeno)
Ikona bilješke

IOMMU
Omogućuje ili onemogućuje AMD IOMMU podršku. (Zadano: Auto)
Ikona bilješke

AMD CPU fTPM
Omogućuje ili onemogućuje funkciju TPM 2.0 integriranu u AMD CPU. (Zadano: Onemogućeno)

Trusted Computing
Omogućuje ili onemogućuje Trusted Platform Module (TPM).
AMD CBS
Ovaj podizbornik pruža opcije konfiguracije vezane uz AMD CBS.

PC Health
Ikona bilješke

Reset Case Open Status

Disabled	Zadržava ili briše zapis prethodnog stanja upada u kućište. (Zadano)
Enabled	Briše zapis prethodnog stanja upada u kućište i polje Case Open prikazat će "No" pri sljedećem pokretanju.

(Napomena) Ova stavka je prisutna samo kada instalirate CPU koji podržava ovu značajku.
Otvaranje kućišta Case Open
Prikazuje status detekcije uređaja za otkrivanje upada u kućište pričvršćenog na CI header matične ploče. Ako se poklopac kućišta sustava ukloni, ovo polje će prikazati "Yes" (Da), inače će prikazati "No" (Ne). Da biste očistili zapis statusa upada u kućište, postavite Reset Case Open Status na Enabled (Omogućeno), spremite postavke u CMOS i ponovno pokrenite sustav.
CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/CHIPSET Core/+12V/ VCORE SOC
Prikazuje trenutne napone sustava.

Smart Fan 5
Monitor

Monitor
Omogućuje vam odabir cilja za nadzor i daljnje prilagodbe. (Zadano: CPU FAN)

Fan Speed Control
Omogućuje vam određivanje želite li omogućiti funkciju upravljanja brzinom ventilatora i podešavanje brzine ventilatora.

Normal	Omogućuje ventilatoru da radi različitim brzinama ovisno o temperaturi. Brzinu ventilatora možete podesiti pomoću System Information Viewer-a na temelju vaših sistemskih zahtjeva. (Zadano)
Silent	Omogućuje ventilatoru da radi malim brzinama.
Manual	Omogućuje vam kontrolu brzine ventilatora u grafikonu krivulje.
Full Speed	Omogućuje ventilatoru da radi punom brzinom.

Fan Control Use Temperature Input
Omogućuje vam odabir referentne temperature za upravljanje brzinom ventilatora.
Temperature Interval
Omogućuje vam odabir temperaturnog intervala za promjenu brzine ventilatora.
Fan Control Mode

Auto	Omogućuje BIOS-u da automatski prepozna vrstu instaliranog ventilatora i postavi optimalni način upravljanja. (Zadano)
Voltage	Napon Mode se preporučuje za 3-pinska ventilatora.
PWM	PWM Mode se preporučuje za 4-pinska ventilatora.

Fan Stop
Omogućuje ili onemogućuje funkciju zaustavljanja ventilatora. Temperaturnu granicu možete postaviti pomoću temperaturne krivulje. Ventilator prestaje raditi kada je temperatura niža od granice. (Zadano: Onemogućeno)
Temperature
Prikazuje trenutnu temperaturu odabranog ciljnog područja.
Fan Speed
Prikazuje trenutne brzine ventilatora.
Protok Flow Rate
Prikazuje protok vašeg sustava vodenog hlađenja.
Temperature Warning Control
Postavlja prag upozorenja za temperaturu. Kada temperatura prijeđe prag, BIOS će emitirati zvuk upozorenja. Opcije su: Disabled (Onemogućeno) (zadano), 60^oC/140^oF, 70^oC/158^oF, 80^oC/176^oF, 90^oC/194^oF.
Fan Fail Warning
Omogućuje sustavu da emitira zvuk upozorenja ako ventilator nije spojen ili ne radi. Provjerite stanje ventilatora ili priključak ventilatora kada se to dogodi. (Zadano: Onemogućeno)

Informacije o sustavu

Ovaj odjeljak pruža informacije o modelu vaše matične ploče i verziji BIOS-a. Također možete odabrati zadani jezik koji koristi BIOS i ručno postaviti vrijeme sustava.
Jezik sustava
Odabire zadani jezik koji koristi BIOS.
Datum sustava
Postavlja datum sustava. Format datuma je tjedan (samo za čitanje), mjesec, datum i godina. Koristite <Enter> za prebacivanje između polja Mjesec, Datum i Godina i koristite tipku <Page Up> ili <Page Down> za postavljanje željene vrijednosti.
Vrijeme sustava
Postavlja vrijeme sustava. Format vremena je sat, minuta i sekunda. Na primjer, 13 sati je 13:00:00. Koristite <Enter> za prebacivanje između polja Sat, Minuta i Sekunda i koristite tipku <Page Up> ili <Page Down> za postavljanje željene vrijednosti.
Razina pristupa
Prikazuje trenutnu razinu pristupa ovisno o vrsti korištene zaštite lozinkom. (Ako nije postavljena lozinka, zadana postavka prikazat će se kao Administrator.) Razina Administrator omogućuje vam promjene svih postavki BIOS-a; razina Korisnik omogućuje vam samo promjene određenih postavki BIOS-a, ali ne svih.

Informacije o priključenim uređajima
Prikazuje informacije o vašim SATA, PCI Express i M.2 uređajima ako su instalirani.
Q-Flash
Omogućuje vam pristup alatu Q-Flash za ažuriranje BIOS-a ili sigurnosno kopiranje trenutne konfiguracije BIOS-a.

Pokretanje sustava

Prioriteti opcija pokretanja
Određuje ukupni redoslijed pokretanja s dostupnih uređaja. Uklonjivi uređaji za pohranu koji podržavaju GPT format bit će označeni prefiksom "UEFI:" na popisu uređaja za pokretanje. Za pokretanje s operativnog sustava koji podržava GPT particioniranje, odaberite uređaj s prefiksom "UEFI:".
Ili ako želite instalirati operativni sustav koji podržava GPT particioniranje kao što je Windows 10 64-bitni, odaberite optički pogon koji sadrži instalacijski disk za Windows 10 64-bitni i označen je prefiksom "UEFI:".
Stanje NumLock pri pokretanju
Omogućuje ili onemogućuje značajku Numlock na numeričkoj tipkovnici tipkovnice nakon POST-a. (Zadano: Uključeno)
Sigurnosna opcija
Određuje je li potrebna lozinka svaki put kada se sustav pokrene ili samo kada uđete u BIOS Setup. Nakon konfiguriranja ove stavke, postavite lozinke pod stavkom Administratorska lozinka/Korisnička lozinka.

Setup	Lozinka je potrebna samo za ulazak u program BIOS Setup.
System	Lozinka je potrebna za pokretanje sustava i za ulazak u program BIOS Setup. (Zadano)

Prikaz LOGO-a preko cijelog zaslona
Omogućuje vam da odredite hoće li se prikazati GIGABYTE Logo pri pokretanju sustava. Onemogućeno preskače GIGABYTE Logo kada se sustav pokrene. (Zadano: Omogućeno)
Brzo pokretanje
Omogućuje ili onemogućuje Brzo pokretanje (Fast Boot) za skraćivanje procesa pokretanja OS-a. Ultra brzo pruža najveću brzinu pokretanja. (Zadano: Onemogućeno)
SATA podrška

Samo SATA uređaji zadnjeg pokretanja	Osim pogona prethodnog pokretanja, svi SATA uređaji su onemogućeni prije dovršetka procesa pokretanja OS-a. (Zadano)
Svi SATA uređaji	Svi SATA uređaji su funkcionalni u operativnom sustavu i tijekom POST-a.

Ova stavka se može konfigurirati samo kada je Brzo pokretanje postavljeno na Omogućeno ili Ultra brzo.
NVMe podrška
Omogućuje vam da omogućite ili onemogućite NVMe uređaj(e). (Zadano: Omogućeno)
Ova stavka se može konfigurirati samo kada je Brzo pokretanje postavljeno na Omogućeno ili Ultra brzo.
VGA podrška
Omogućuje vam odabir vrste operativnog sustava za pokretanje.

Auto	Omogućuje samo legacy option ROM.
EFI Driver	Omogućuje EFI option ROM. (Zadano)

Ova stavka se može konfigurirati samo kada je Brzo pokretanje postavljeno na Omogućeno ili Ultra brzo.
USB podrška

Disabled	Svi USB uređaji su onemogućeni prije dovršetka procesa pokretanja OS-a.
Puno početno	Svi USB uređaji su funkcionalni u operativnom sustavu i tijekom POST-a. (Zadano)
Djelomično početno	Dio USB uređaja je onemogućen prije dovršetka procesa pokretanja OS-a.

Ova stavka se može konfigurirati samo kada je Brzo pokretanje postavljeno na Omogućeno. Ova funkcija je onemogućena kada je Brzo pokretanje postavljeno na Ultra brzo.
Podrška upravljačkog programa mrežnog stoga

Disabled	Onemogućuje pokretanje s mreže. (Zadano)
Enabled	Omogućuje pokretanje s mreže.

Ova stavka se može konfigurirati samo kada je Brzo pokretanje postavljeno na Omogućeno ili Ultra brzo.
CSM podrška
Omogućuje ili onemogućuje UEFI CSM (Compatibility Support Module) za podršku legacy procesu pokretanja računala.

Disabled	Onemogućuje UEFI CSM i podržava samo UEFI BIOS proces pokretanja.
Enabled	Omogućuje UEFI CSM. (Zadano)

LAN PXE Boot Option ROM
Omogućuje vam da odaberete želite li omogućiti legacy option ROM za LAN kontroler. (Zadano: Onemogućeno) Ova stavka se može konfigurirati samo kada je CSM podrška postavljena na Omogućeno.
Kontrola opcije pokretanja pohrane
Omogućuje vam da odaberete želite li omogućiti UEFI ili legacy option ROM za kontroler uređaja za pohranu.

Disabled	Onemogućuje option ROM.
Samo UEFI	Omogućuje samo UEFI option ROM. (Zadano)
Samo Legacy	Omogućuje samo legacy option ROM.

Ova stavka se može konfigurirati samo kada je CSM podrška postavljena na Omogućeno.
Prioritet ROM-a drugog PCI uređaja
Omogućuje vam da odaberete želite li omogućiti UEFI ili Legacy option ROM za PCI kontroler uređaja osim LAN, uređaja za pohranu i grafičkih kontrolera.

Disabled	Onemogućuje option ROM.
Samo UEFI	Omogućuje samo UEFI option ROM. (Zadano)
Samo Legacy	Omogućuje samo legacy option ROM.

Ova stavka se može konfigurirati samo kada je CSM podrška postavljena na Omogućeno.
Administratorska lozinka
Omogućuje vam konfiguriranje administratorske lozinke. Pritisnite <Enter> na ovoj stavci, upišite lozinku, a zatim pritisnite <Enter>. Bit ćete zatraženi da potvrdite lozinku. Ponovno upišite lozinku i pritisnite <Enter>. Morate unijeti administratorsku lozinku (ili korisničku lozinku) pri pokretanju sustava i prilikom ulaska u BIOS Setup. Za razliku od korisničke lozinke, administratorska lozinka omogućuje vam izmjene svih postavki BIOS-a.
Korisnička lozinka
Omogućuje vam konfiguriranje korisničke lozinke. Pritisnite <Enter> na ovoj stavci, upišite lozinku, a zatim pritisnite <Enter>. Bit ćete zatraženi da potvrdite lozinku. Ponovno upišite lozinku i pritisnite <Enter>. Morate unijeti administratorsku lozinku (ili korisničku lozinku) pri pokretanju sustava i prilikom ulaska u BIOS Setup. Međutim, korisnička lozinka omogućuje vam samo izmjene određenih postavki BIOS-a, ali ne svih.
Da biste otkazali lozinku, pritisnite <Enter> na stavci lozinke i kada se zatraži lozinka, prvo unesite ispravnu. Kada se zatraži nova lozinka, pritisnite <Enter> bez unosa lozinke. Pritisnite <Enter> ponovno kada se zatraži potvrda.
NAPOMENA: Prije postavljanja korisničke lozinke, prvo postavite administratorsku lozinku.

Sigurno pokretanje
Omogućuje vam da omogućite ili onemogućite Sigurno pokretanje (Secure Boot) i konfigurirate povezane postavke. Ova stavka se može konfigurirati samo kada je CSM podrška postavljena na Onemogućeno.
Preferirani način rada operativnog sustava
Omogućuje vam da odaberete želite li ući u Jednostavni način rada (Easy mode) ili Napredni način rada (Advanced mode) nakon ulaska u BIOS Setup. Auto ulazi u način rada BIOS-a u kojem je bio zadnji put. (Zadano: Auto)

Spremi i izađi

Save & Exit Setup
Pritisnite <Enter> na ovoj stavci i odaberite Yes (Da). Time se spremaju promjene u CMOS i izlazi iz programa za postavljanje BIOS-a. Odaberite No (Ne) ili pritisnite <Esc> za povratak na glavni izbornik za postavljanje BIOS-a.
Exit Without Saving
Pritisnite <Enter> na ovoj stavci i odaberite Yes (Da). Time se izlazi iz postavki BIOS-a bez spremanja promjena napravljenih u postavkama BIOS-a u CMOS. Odaberite No (Ne) ili pritisnite <Esc> za povratak na glavni izbornik za postavljanje BIOS-a.
Load Optimized Defaults
Pritisnite <Enter> na ovoj stavci i odaberite Yes (Da) da biste učitali optimalne zadane postavke BIOS-a. Zadane postavke BIOS-a pomažu sustavu da radi u optimalnom stanju. Uvijek učitajte optimizirane zadane postavke nakon ažuriranja BIOS-a ili nakon brisanja CMOS vrijednosti.
Boot Override
Omogućuje vam da odmah odaberete uređaj za pokretanje. Pritisnite <Enter> na uređaju koji odaberete i odaberite Yes (Da) za potvrdu. Vaš sustav će se automatski ponovno pokrenuti i pokrenuti s tog uređaja.
Save Profiles
Ova funkcija vam omogućuje spremanje trenutnih postavki BIOS-a u profil. Možete stvoriti do 8 profila i spremiti ih kao Setup Profile 1~ Setup Profile 8. Pritisnite <Enter> da biste dovršili. Ili možete odabrati Select File in HDD/FDD/USB (Odaberite datoteku u HDD/FDD/USB) da biste spremili profil na svoj uređaj za pohranu.
Load Profiles
Ako vaš sustav postane nestabilan i učitali ste zadane postavke BIOS-a, možete upotrijebiti ovu funkciju za učitavanje postavki BIOS-a iz prethodno stvorenog profila, bez gnjavaže ponovnog konfiguriranja postavki BIOS-a. Prvo odaberite profil koji želite učitati, a zatim pritisnite <Enter> da biste dovršili. Možete odabrati Select File in HDD/FDD/USB (Odaberite datoteku u HDD/FDD/USB) da biste unijeli profil koji ste prethodno stvorili sa svog uređaja za pohranu ili učitali profil koji je automatski stvorio BIOS, kao što je vraćanje postavki BIOS-a na zadnje postavke koje su ispravno radile (zadnji poznati dobar zapis).

Konfiguriranje RAID seta

RAID razine

	RAID 0	RAID 1	RAID 10
Minimalan broj tvrdih diskova	≥2	2	4
Kapacitet polja	Broj tvrdih diskova * Veličina najmanjeg diska	Veličina najmanjeg diska	(Broj tvrdih diskova/2) * Veličina najmanjeg diska
Tolerancija pogreške	Ne	Da	Da

Prije nego što počnete, pripremite sljedeće stavke:

Najmanje dva SATA tvrda diska ili SSD-a. ^(Napomena) (Za optimalne performanse preporučuje se korištenje dva tvrda diska identičnog modela i kapaciteta).
Instalacijski disk za Windows.
Računalo spojeno na internet.
USB memorija.

Konfiguriranje ugrađenog SATA kontrolera

Instaliranje SATA tvrdih diskova u vaše računalo
Instalirajte tvrde diskove/SSD-ove u SATA/M.2 priključke na matičnoj ploči. Zatim spojite naponske konektore iz napajanja na tvrde diskove.
Konfiguriranje načina rada SATA kontrolera u BIOS Setupu
Provjerite jeste li ispravno konfigurirali način rada SATA kontrolera u BIOS Setupu sustava.
Koraci:
Uključite računalo i pritisnite <Delete> za ulazak u BIOS Setup tijekom POST-a (Power-On Self-Test). Pod Settings\IO Ports, postavite SATA Configuration\SATA Mode na RAID. Zatim spremite postavke i ponovno pokrenite računalo. (Ako želite koristiti NVMe PCIe SSD-ove za konfiguriranje RAID-a, provjerite je li NVMe RAID mode postavljen na Enabled.)
Izbornici BIOS Setupa opisani u ovom odjeljku mogu se razlikovati od točnih postavki za vašu matičnu ploču. Stvarne opcije izbornika BIOS Setupa koje ćete vidjeti ovisit će o matičnoj ploči koju imate i verziji BIOS-a.
UEFI RAID konfiguracija
Koraci:
1. U BIOS Setupu idite na Boot i postavite CSM Support na Disabled. Spremite promjene i izađite iz BIOS Setupa.
2. Nakon ponovnog pokretanja sustava, ponovno uđite u BIOS Setup. Zatim uđite u podizbornik Settings\IO Ports\RAIDXpert2 Configuration Utility.
3. Na zaslonu RAIDXpert2 Configuration Utility pritisnite <Enter> na Array Management da biste ušli na zaslon Create Array. Zatim odaberite RAID razinu. Podržane RAID razine uključuju RAID 0, RAID 1 i RAID 10 (dostupni izbori ovise o broju instaliranih tvrdih diskova). Zatim pritisnite <Enter> na Select Physical Disks da biste ušli na zaslon Select Physical Disks.
4. Na zaslonu Select Physical Disks odaberite tvrde diskove koje želite uključiti u RAID polje i postavite ih na Enabled. Zatim upotrijebite tipku sa strelicom prema dolje za prelazak na Apply Changes i pritisnite <Enter>. Zatim se vratite na prethodni zaslon i postavite Select CacheTagSize, Read Cache Policy i Write Cache Policy.
5. Prijeđite na Create Array i pritisnite <Enter> za početak.
6. Nakon dovršetka, bit ćete vraćeni na zaslon Array Management. Pod Manage Array Properties možete vidjeti novi RAID volumen i informacije o RAID razini, nazivu polja, kapacitetu polja itd.
  (Napomena) M.2 PCIe SSD se ne može koristiti za postavljanje RAID seta niti s M.2 SATA SSD-om niti sa SATA tvrdim diskom.

Instalirajte RAID upravljački program i operativni sustav
S ispravnim postavkama BIOS-a spremni ste za instalaciju operativnog sustava.

Instaliranje operativnog sustava
Budući da neki operativni sustavi već uključuju RAID upravljački program, ne morate instalirati zasebni RAID upravljački program tijekom postupka instalacije sustava Windows. Nakon instalacije operativnog sustava, preporučujemo da instalirate sve potrebne upravljačke programe iz GIGABYTE APP Centera kako biste osigurali performanse i kompatibilnost sustava. Ako operativni sustav koji se instalira zahtijeva da navedete dodatni RAID upravljački program tijekom postupka instalacije OS-a, pogledajte korake u nastavku:

Idite na web stranicu GIGABYTE-a, pregledajte web stranicu modela matične ploče, preuzmite datoteku AMD RAID Preinstall Driver na stranici Support\Download\SATA RAID/AHCI, raspakirajte datoteku i kopirajte datoteke na USB memoriju.
Pokrenite sustav s instalacijskog diska za Windows i izvršite standardne korake instalacije OS-a. Kada se pojavi zaslon koji traži da učitate upravljački program, odaberite Browse (Pregledaj).
Umetnite USB memoriju, a zatim pregledajte lokaciju upravljačkog programa. Prvo odaberite AMD-RAID Bottom Device i kliknite Next (Dalje) za učitavanje upravljačkog programa. Zatim odaberite AMD-RAID Controller i kliknite Next (Dalje) za učitavanje upravljačkog programa. Na kraju, nastavite s instalacijom OS-a.

Posjetite web stranicu GIGABYTE-a za detalje o konfiguriranju RAID polja.

Instalacija upravljačkih programa

Nakon što instalirate operativni sustav, u donjem desnom kutu radne površine pojavit će se dijaloški okvir s pitanjem želite li preuzeti i instalirati upravljačke programe i GIGABYTE aplikacije putem APP Centera. Kliknite Install (Instaliraj) da biste nastavili s instalacijom. (U BIOS Setupu provjerite je li Settings\IO Ports\APP Center Download & Install Configuration\APP Center Download & Install postavljeno na Enabled.)

Kada se pojavi dijaloški okvir Ugovora o licenci za krajnjeg korisnika, pritisnite <Accept> za instalaciju APP Centera. Na zaslonu APP Centera odaberite upravljačke programe i aplikacije koje želite instalirati i kliknite Install (Instaliraj).

Prije instalacije provjerite je li sustav spojen na internet.

Posjetite web stranicu GIGABYTE-a za više informacija o softveru.

Posjetite web stranicu GIGABYTE-a za više informacija o rješavanju problema.

Kontaktirajte nas
GIGA-BYTE TECHNOLOGY CO., LTD.
Adresa: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tehnička i netehnička podrška (prodaja/marketing): https://esupport.gigabyte.com
WEB adresa (engleski): https://www.gigabyte.com
WEB adresa (kineski): https://www.gigabyte.com/tw

GIGABYTE eSupport
Da biste postavili tehničko ili netehničko (prodaja/marketing) pitanje, povežite se na:https://esupport.gigabyte.com

Za više detalja o proizvodu posjetite web stranicu GIGABYTE-a.

GIGABYTE će smanjiti upotrebu papira kako bi ispunio odgovornosti globalnog građanina. Također, kako bi se smanjio utjecaj na globalno zatopljenje, materijali za pakiranje ovog proizvoda su reciklabilni i višekratni. GIGABYTE radi s vama na zaštiti okoliša.

Autorska prava
© 2022 GIGA-BYTE TECHNOLOGY CO., LTD. Sva prava pridržana.
Zaštitni znakovi spomenuti u ovom priručniku zakonski su registrirani njihovim vlasnicima.
