Az alaplap revíziójának azonosítása

Az alaplap revíziószáma így néz ki: "REV: X.X." Például a "REV: 1.0" azt jelenti, hogy az alaplap revíziója 1.0. Ellenőrizze az alaplap revízióját az alaplap BIOS-ának, illesztőprogramjainak frissítése előtt, vagy amikor műszaki információkat keres.
Példa:

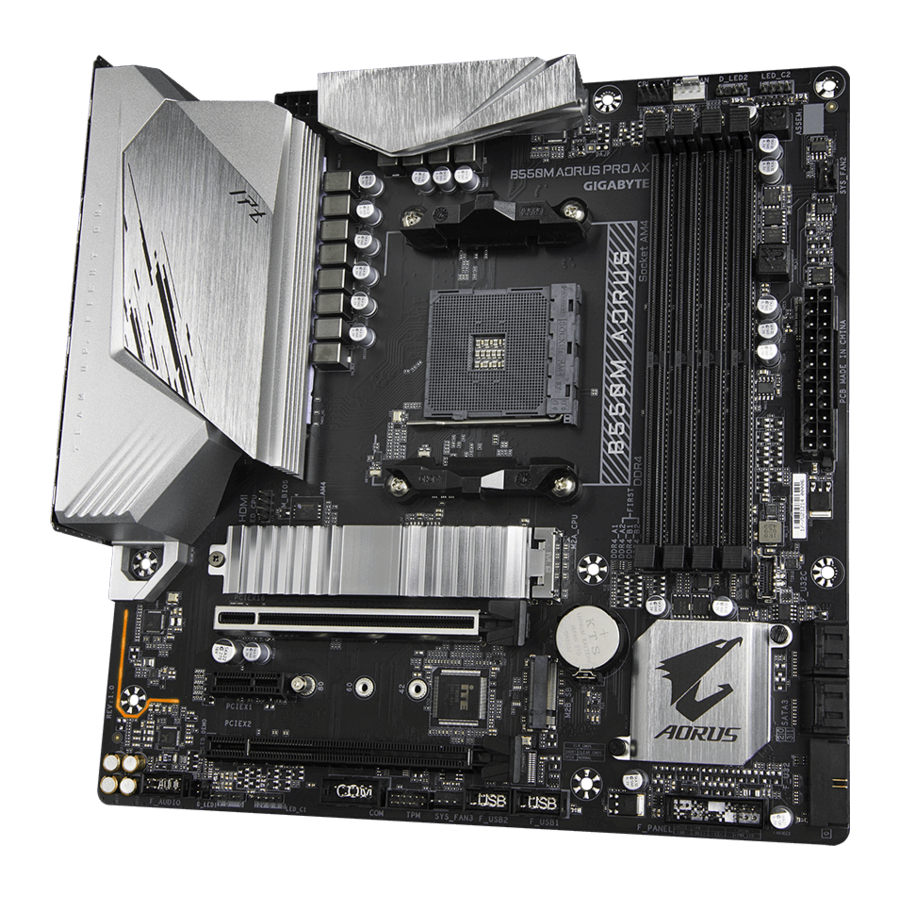

B550M AORUS PRO AX alaplap elrendezése

A doboz tartalma

B550M AORUS PRO AX alaplap
Két SATA-kábel
Felhasználói kézikönyv
Egy antenna

* A fenti doboz tartalma csak tájékoztató jellegű, és a tényleges tételek a megvásárolt termékcsomagtól függenek.
A doboz tartalma előzetes értesítés nélkül változhat.

Hardver telepítése

Telepítési óvintézkedések

Az alaplap számos finom elektronikus áramkört és alkatrészt tartalmaz, amelyek az elektrosztatikus kisülés (ESD) következtében megsérülhetnek. A telepítés előtt figyelmesen olvassa el a felhasználói kézikönyvet, és kövesse az alábbi eljárásokat:

A telepítés előtt győződjön meg arról, hogy a ház megfelelő az alaplaphoz.
A telepítés előtt ne távolítsa el vagy törje le a forgalmazó által biztosított alaplap S/N (sorozatszám) matricáját vagy garanciamatricáját. Ezek a matricák szükségesek a garancia érvényesítéséhez.
Mindig távolítsa el a váltóáramot a tápkábel kihúzásával a konnektorból, mielőtt telepítené vagy eltávolítaná az alaplapot vagy más hardverkomponenst.
Amikor hardverkomponenseket csatlakoztat az alaplapon lévő belső csatlakozókhoz, ügyeljen arra, hogy azok szorosan és biztonságosan legyenek csatlakoztatva.
Az alaplap kezelésekor kerülje a fémvezetékek vagy csatlakozók megérintését.
A legjobb, ha elektrosztatikus kisülés (ESD) csuklópántot visel, amikor elektronikus alkatrészeket, például alaplapot, CPU-t vagy memóriát kezel. Ha nincs ESD csuklópántja, tartsa szárazon a kezét, és először érintsen meg egy fémtárgyat a statikus elektromosság megszüntetése érdekében.
Az alaplap telepítése előtt helyezze egy antisztatikus párnára vagy egy elektrosztatikus árnyékoló tartályba.
Mielőtt csatlakoztatná vagy kihúzná a tápkábelt az alaplapból, győződjön meg arról, hogy a tápegység ki van kapcsolva.
A bekapcsolás előtt győződjön meg arról, hogy a tápfeszültség a helyi feszültségszabványnak megfelelően van beállítva.
A termék használata előtt ellenőrizze, hogy a hardverkomponensek összes kábele és tápcsatlakozója csatlakoztatva van-e.
Az alaplap károsodásának elkerülése érdekében ne engedje, hogy a csavarok érintkezzenek az alaplap áramkörével vagy annak alkatrészeivel.
Győződjön meg arról, hogy nincsenek-e az alaplapon vagy a számítógépházban maradt csavarok vagy fém alkatrészek.
Ne helyezze a számítógépet egyenetlen felületre.
Ne helyezze a számítógépet magas hőmérsékletű vagy nedves környezetbe.
A számítógép bekapcsolása a telepítési folyamat során a rendszerkomponensek károsodásához, valamint a felhasználó fizikai sérüléséhez vezethet.
Ha bizonytalan a telepítési lépésekkel kapcsolatban, vagy problémája van a termék használatával kapcsolatban, forduljon egy minősített számítógép-szerelőhöz.
Ha adaptert, hosszabbító tápkábelt vagy elosztót használ, feltétlenül olvassa el a telepítési és/vagy földelési utasításokat.

Termékjellemzők

CPU	AMD Socket AM4, támogatja: 3rd Generation AMD Ryzen ™ processzorok/ 3rd Generation AMD Ryzen ™ Radeon ™ Graphics processzorokkal (A legfrissebb CPU támogatási listáért látogasson el a GIGABYTE weboldalára.)
Chipset	AMD B550
Memória	4 x DDR4 DIMM foglalat, amely akár 128 GB (32 GB-os egy DIMM kapacitás) rendszermemóriát támogat DDR4 3200/2933/2667/2400/2133 MHz-es memóriamodulok támogatása Kétcsatornás memória architektúra ECC Un-buffered DIMM 1Rx8/2Rx8 memóriamodulok támogatása Nem-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memóriamodulok támogatása Extreme Memory Profile (XMP) memóriamodulok támogatása (A legfrissebb támogatott memória sebességek és memóriamodulokért látogasson el a GIGABYTE weboldalára.)
Integrált grafika	A 3rd Generation AMD Ryzen ™ Radeon ™ Graphics processzorokkal integrálva: 1 x HDMI port, amely maximum 4096x2160@60 Hz felbontást támogat * Támogatja a HDMI 2.1 verziót, a HDCP 2.3-at és a HDR-t. 1 x DisplayPort, amely maximum 5120x2880@60 Hz felbontást támogat * Támogatja a DisplayPort 1.4 verziót, a HDCP 2.3-at és a HDR-t. Maximum 16 GB megosztott memória
Audió	Realtek ® ALC1200 kodek High Definition Audio 2/4/5.1/7.1-csatornás S/PDIF kimenet támogatása
LAN	Realtek ® 2.5GbE LAN chip (2.5 Gbit/1 Gbit/100 Mbit)
Vezeték nélküli kommunikációs modul	Intel ® Wi-Fi 6 AX200 (PCB rev. 1.0 esetén) WIFI a, b, g, n, ac, ax, támogatja a 2,4/5 GHz-es Dual-Band-et BLUETOOTH 5.2 11ax 160MHz-es vezeték nélküli szabvány támogatása és akár 2,4 Gbps adatátviteli sebesség AMD Wi-Fi 6E RZ608 (MT7921K) (PCB rev. 1.1/1.2 esetén) WIFI a, b, g, n, ac, ax, támogatja a 2,4/5/6 GHz-es vivőfrekvencia sávokat BLUETOOTH 5.2 11ax 80MHz-es vezeték nélküli szabvány támogatása és akár 1,2 Gbps adatátviteli sebesség (A tényleges adatátviteli sebesség a környezettől és a berendezésektől függően változhat.)
Bővítőhelyek	1 x PCI Express x16 slot (PCIEX16), a CPU-ba integrálva: A 3rd Generation AMD Ryzen ™ processzorok támogatják a PCIe 4.0 x16 módot A 3rd Generation AMD Ryzen ™ Radeon ™ Graphics processzorokkal támogatja a PCIe 3.0 x16 módot * Az optimális teljesítmény érdekében, ha csak egy PCI Express grafikus kártyát kíván telepíteni, győződjön meg arról, hogy a PCIEX16 foglalatba helyezi. 1 x PCI Express x16 slot (PCIEX2), a Chipset-be integrálva: Támogatja a PCIe 3.0 x2 módot 1 x PCI Express x1 slot (PCIEX1), a Chipset-be integrálva: Támogatja a PCIe 3.0 x1 módot
Tároló interfész	1 x M.2 csatlakozó (M2A_CPU), a CPU-ba integrálva, támogatja a Socket 3-at, M key, type 2242/2260/2280/22110 SSD-ket: A 3rd Generation AMD Ryzen ™ processzorok támogatják a SATA és a PCIe 4.0 x4/x2 SSD-ket A 3rd Generation AMD Ryzen ™ Radeon ™ Graphics processzorokkal támogatja a SATA és a PCIe 3.0 x4/x2 SSD-ket 1 x M.2 csatlakozó (M2B_SB), a Chipset-be integrálva, támogatja a Socket 3-at, M key, type 2242/2260/2280 SSD-ket: Támogatja a SATA és a PCIe 3.0 x4/x2 SSD-ket 4 x SATA 6Gb/s csatlakozó, a Chipset-be integrálva: RAID 0, RAID 1 és RAID 10 támogatása
USB	CPU: 3 x USB 3.2 Gen 1 port a hátlapon 1 x USB 3.2 Gen 2 Type-A port (piros) a hátlapon CPU+1 USB 2.0 Hub: 2 x USB 2.0/1.1 port a hátlapon Chipset: 1 x USB Type-C ® port a hátlapon, USB 3.2 Gen 2 támogatással 1 x USB Type-C ® port USB 3.2 Gen 1 támogatással, elérhető a belső USB headeren keresztül 2 x USB 3.2 Gen 1 port, elérhető a belső USB headeren keresztül 3 x USB 2.0/1.1 port (2 port a hátlapon, 1 port elérhető a belső USB headeren keresztül) Chipset+1 USB 2.0 Hub: 3 x USB 2.0/1.1 port, elérhető a belső USB headeren keresztül
Belső csatlakozók	1 x 24-tűs ATX fő tápcsatlakozó 1 x 8-tűs ATX 12V tápcsatlakozó 1 x CPU ventilátor header 1 x vízhűtéses CPU ventilátor header 3 x rendszerventilátor header 2 x címezhető LED szalag header 2 x RGB LED szalag header 1 x CPU hűtő LED szalag/RGB LED szalag header 2 x M.2 Socket 3 csatlakozó 4 x SATA 6Gb/s csatlakozó 1 x előlapi header 1 x előlapi audio header 1 x USB Type-C ® header, USB 3.2 Gen 1 támogatással 1 x USB 3.2 Gen 1 header 2 x USB 2.0/1.1 header 1 x soros port header 1 x Trusted Platform Module (TPM) header (2x6 tűs, csak a GC-TPM2.0_S modulhoz) 1 x Clear CMOS jumper
Hátlapi csatlakozók	4 x USB 2.0/1.1 port 2 x SMA antenna csatlakozó (2T2R) 1 x DisplayPort 1 x HDMI port
Hátlapi csatlakozók	3 x USB 3.2 Gen 1 port 1 x USB 3.2 Gen 2 Type-A port (piros) 1 x USB Type-C ® port, USB 3.2 Gen 2 támogatással 1 x Q-Flash Plus gomb 1 x RJ-45 port 1 x optikai S/PDIF kimeneti csatlakozó 5 x audio jack
I/O vezérlő	iTE ® I/O vezérlő chip
Hardver monitorozás	Feszültség érzékelés Hőmérséklet érzékelés Ventilátor sebesség érzékelés Vízhűtés áramlási sebesség érzékelés Túlmelegedésre figyelmeztetés Ventilátorhiba figyelmeztetés Ventilátor sebesség szabályozás * A ventilátor sebesség szabályozási funkció támogatása a beszerelt hűtőtől függ.
BIOS	1 x 128 Mbit flash Licencelt AMI UEFI BIOS használata PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Egyedi funkciók	APP Center támogatása * Az APP Centerben elérhető alkalmazások az alaplap típusától függően változhatnak. Az egyes alkalmazások támogatott funkciói az alaplap specifikációitól függően is változhatnak. @BIOS EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup System Information Viewer Q-Flash Plus támogatása Q-Flash támogatása Xpress Install támogatása
Mellékelt szoftverek	Norton ® Internet Security (OEM verzió) Realtek ® 8125 Gaming LAN Bandwidth Control Utility
Operációs rendszer	Windows 10 64-bit támogatása
Formátum	Micro ATX Form Factor; 24.4cm x 24.4cm

* A GIGABYTE fenntartja a jogot, hogy előzetes értesítés nélkül bármilyen változtatást eszközöljön a termék specifikációiban és a termékkel kapcsolatos információkban.

Kérjük, látogasson el a GIGABYTE weboldalára a CPU, a memóriamodulok, az SSD-k és az M.2 eszközök támogatási listáiért.

Kérjük, látogasson el a Support\Utility List (Támogatás\Segédprogramok listája) oldalra a GIGABYTE weboldalán az alkalmazások legújabb verziójának letöltéséhez.

A CPU beszerelése

Olvassa el a következő irányelveket, mielőtt elkezdené a CPU beszerelését:

Győződjön meg róla, hogy az alaplap támogatja a CPU-t.
(A legfrissebb CPU támogatási listáért látogasson el a GIGABYTE weboldalára.)
A hardver károsodásának elkerülése érdekében mindig kapcsolja ki a számítógépet, és húzza ki a tápkábelt a konnektorból, mielőtt beszerelné a CPU-t.
Keresse meg a CPU egyes lábát. A CPU nem helyezhető be, ha helytelenül van orientálva.
Vigyen fel egyenletes és vékony réteg hővezető pasztát a CPU felületére.
Ne kapcsolja be a számítógépet, ha a CPU hűtő nincs beszerelve, különben a CPU túlmelegedése és károsodása következhet be.
Állítsa be a CPU gazda frekvenciáját a CPU specifikációinak megfelelően. Nem ajánlott a rendszerbusz frekvenciáját a hardver specifikációin túl beállítani, mivel az nem felel meg a perifériák szabványos követelményeinek. Ha a frekvenciát a szabványos specifikációkon túl szeretné beállítani, kérjük, tegye azt a hardver specifikációinak megfelelően, beleértve a CPU-t, a grafikus kártyát, a memóriát, a merevlemezt stb.

A CPU beszerelése
Teljesen emelje fel a CPU foglalat rögzítő karját. Keresse meg a CPU foglalat egyes lábát (egy kis háromszög jelöli) és a CPU-t. Miután a CPU a foglalatába került, helyezze az egyik ujját a CPU közepére, engedje le a rögzítő kart, és rögzítse a teljesen zárt helyzetbe.

Ne erőltesse a CPU-t a CPU foglalatába, mielőtt a CPU foglalat rögzítő karját felemelné, mert a CPU és a CPU foglalat károsodhat.

A memória beszerelése

Olvassa el a következő irányelveket, mielőtt elkezdené a memória beszerelését:

Győződjön meg arról, hogy az alaplap támogatja a memóriát. Javasoljuk, hogy azonos kapacitású, márkájú, sebességű és chipkészletű memóriát használjon.
(A legfrissebb támogatott memória sebességekhez és memóriamodulokhoz látogasson el a GIGABYTE weboldalára.)
A hardver károsodásának elkerülése érdekében mindig kapcsolja ki a számítógépet, és húzza ki a tápkábelt a konnektorból, mielőtt beszerelné a memóriát.
A memóriamodulok bolondbiztos kialakítással rendelkeznek. A memóriamodul csak egy irányba szerelhető be. Ha nem tudja behelyezni a memóriát, fordítsa meg az irányt.

Kétcsatornás memória konfiguráció
Ez az alaplap négy memóriafoglalatot biztosít, és támogatja a kétcsatornás technológiát. A memória beszerelése után a BIOS automatikusan érzékeli a memória specifikációit és kapacitását. A kétcsatornás memória mód engedélyezése megduplázza az eredeti memória sávszélességét.

A hardver telepítésével kapcsolatos részletekért látogasson el a GIGABYTE weboldalára.

Ajánlott kétcsatornás memória konfiguráció:

	DDR4_A1	DDR4_A2	DDR4_B1	DDR4_B2
2 modul	- -	DS/SS	- -	DS/SS
4 modul	DS/SS	DS/SS	DS/SS	DS/SS

(SS=egypalettás, DS=kétpalettás, "- -"=nincs memória)

A CPU korlátozások miatt olvassa el a következő irányelveket, mielőtt a memóriát kétcsatornás módban telepítené.

A kétcsatornás mód nem engedélyezhető, ha csak egy memóriamodul van telepítve.
Két vagy négy memóriamodullal rendelkező kétcsatornás mód engedélyezésekor javasoljuk, hogy azonos kapacitású, márkájú, sebességű és chipkészletű memóriát használjon.

Bővítőkártya beszerelése

Olvassa el a következő irányelveket, mielőtt elkezdené a bővítőkártya beszerelését:

Győződjön meg arról, hogy az alaplap támogatja a bővítőkártyát. Gondosan olvassa el a bővítőkártyához mellékelt kézikönyvet.
A hardver károsodásának elkerülése érdekében mindig kapcsolja ki a számítógépet, és húzza ki a tápkábelt a konnektorból, mielőtt beszerelné a bővítőkártyát.

Hátsó panel csatlakozói

USB 2.0/1.1 port
Az USB port támogatja az USB 2.0/1.1 specifikációt. Használja ezt a portot USB eszközökhöz.
DisplayPort ^{(1. megjegyzés)}
A DisplayPort kiváló minőségű digitális képalkotást és hangot biztosít, támogatva a kétirányú hangátvitelt. A DisplayPort támogatja a HDCP 2.3 tartalomvédelmi mechanizmusokat. Ezzel a porttal csatlakoztathatja a DisplayPort-ot támogató monitort. Megjegyzés: A DisplayPort technológia maximális felbontása 5120x2880@60 Hz, de a ténylegesen támogatott felbontások a használt monitortól függenek.
HDMI port^{(1. megjegyzés)}

A HDMI port HDCP 2.3 kompatibilis, és támogatja a Dolby TrueHD és a DTS HD Master Audio formátumokat. Akár 192 KHz/24 bites 7.1 csatornás LPCM hangkimenetet is támogat. Ezzel a porttal csatlakoztathatja a HDMI-t támogató monitort. A maximálisan támogatott felbontás 4096x2160@60 Hz, de a ténylegesen támogatott felbontások a használt monitortól függenek.
A DisplayPort/HDMI eszköz telepítése után győződjön meg arról, hogy az alapértelmezett hangvisszaadó eszközt DisplayPort/HDMI-re állította. (Az elem neve az operációs rendszertől függően eltérhet.)
USB 3.2 Gen 1 port
Az USB 3.2 Gen 1 port támogatja az USB 3.2 Gen 1 specifikációt, és kompatibilis az USB 2.0 specifikációval. Használja ezt a portot USB eszközökhöz.
Q-Flash Plus gomb ^{(2. megjegyzés)}
A Q-Flash Plus lehetővé teszi a BIOS frissítését, amikor a rendszer ki van kapcsolva (S5 leállítási állapot). Mentse a legújabb BIOS-t egy USB flash meghajtóra, és csatlakoztassa a Q-Flash Plus porthoz, majd egyszerűen megnyomva a Q-Flash Plus gombot automatikusan frissítheti a BIOS-t. A QFLED villogni fog, amikor a BIOS egyeztetési és villogási tevékenységek elindulnak, és abbahagyja a villogást, amikor a fő BIOS villogás befejeződött.
(Megjegyzés 1) Csak a 3. generációs AMD Ryzen^™ with Radeon^™ Graphics processzorokhoz.
(Megjegyzés 2) A Q-Flash Plus funkció engedélyezéséhez látogasson el a GIGABYTE weboldalának "Egyedi funkciók" weboldalára.
USB 3.2 Gen 1 port (Q-Flash Plus port)
Az USB 3.2 Gen 1 port támogatja az USB 3.2 Gen 1 specifikációt, és kompatibilis az USB 2.0 specifikációval. Használja ezt a portot USB eszközökhöz. A Q-Flash Plus ^{(2. megjegyzés)} használata előtt győződjön meg arról, hogy először ebbe a portba helyezi be az USB flash meghajtót.
RJ-45 LAN port
A Gigabit Ethernet LAN port akár 2,5 Gbps adatátviteli sebességgel biztosít internetkapcsolatot. Az alábbiakban a LAN port LED-jeinek állapotát ismertetjük.

Sebesség LED:

Állapot Leírás

Narancssárga 2,5 Gbps adatátviteli sebesség

Zöld 1 Gbps adatátviteli sebesség

Ki 100 Mbps adatátviteli sebesség

Tevékenység LED:

Állapot Leírás

Villog Adatátvitel vagy fogadás zajlik

Ki Nincs adatátvitel vagy fogadás

USB 3.2 Gen 2 Type-A port (piros)
Az USB 3.2 Gen 2 port támogatja az USB 3.2 Gen 2 specifikációt, és kompatibilis az USB 3.2 Gen 1 és az USB 2.0 specifikációval. Használja ezt a portot USB eszközökhöz.
USB Type-C^® port
A megfordítható USB port támogatja az USB 3.2 Gen 2 specifikációt, és kompatibilis az USB 3.2 Gen 1 és az USB 2.0 specifikációval. Használja ezt a portot USB eszközökhöz.
SMA antenna csatlakozók (2T2R)
Használja ezt a csatlakozót antenna csatlakoztatásához.
Húzza meg az antennákat az antenna csatlakozóin, majd irányítsa helyesen az antennákat a jobb jelerősség érdekében.
Center/mélynyomó hangszóró kimenet
Használja ezt a hangcsatlakozót a center/mélynyomó hangszórók csatlakoztatásához.
Hátsó hangszóró kimenet
Használja ezt a hangcsatlakozót a hátsó hangszórók csatlakoztatásához.
Optikai S/PDIF kimeneti csatlakozó
Ez a csatlakozó digitális hangkimenetet biztosít egy külső audio rendszerhez, amely támogatja a digitális optikai hangot. A funkció használata előtt győződjön meg arról, hogy audio rendszere optikai digitális hangbemeneti csatlakozóval rendelkezik.
Vonal bemenet/oldalsó hangszóró kimenet
A vonal bemeneti csatlakozó. Használja ezt a hangcsatlakozót a vonal bemeneti eszközökhöz, például optikai meghajtóhoz, walkmanhez stb.
Vonal kimenet/elülső hangszóró kimenet
A vonal kimeneti csatlakozó.
Mikrofon bemenet/oldalsó hangszóró kimenet
A mikrofon bemeneti csatlakozó.
(Megjegyzés 2) A Q-Flash Plus funkció engedélyezéséhez látogasson el a GIGABYTE weboldalának "Egyedi funkciók" weboldalára.

Hangcsatlakozó konfigurációk:

Csatlakozó	Fejhallgató/2 csatornás	4 csatornás	5.1 csatornás	7.1 csatornás
Center/mélynyomó hangszóró kimenet
Hátsó hangszóró kimenet
Vonal bemenet/oldalsó hangszóró kimenet
Vonal kimenet/elülső hangszóró kimenet
Mikrofon bemenet/oldalsó hangszóró kimenet

A hangcsatlakozó funkcionalitását a hangkezelő szoftverrel módosíthatja. Ha oldalsó hangszórót szeretne telepíteni, akkor a vonal bemeneti vagy a mikrofon bemeneti csatlakozót kell oldalsó hangszóró kimenetre állítania a hangillesztőn keresztül.

Amikor eltávolítja a hátsó panel csatlakozójához csatlakoztatott kábelt, először távolítsa el a kábelt az eszközről, majd távolítsa el az alaplapról.
A kábel eltávolításakor húzza ki egyenesen a csatlakozóból. Ne mozgassa oldalra, hogy elkerülje az elektromos rövidzárlatot a kábelcsatlakozón belül.

A hangkezelő szoftver konfigurálásával kapcsolatos részletekért látogasson el a GIGABYTE weboldalára.

Belső csatlakozók

ATX_12V
ATX
CPU_FAN
SYS_FAN1/2/3
CPU_OPT
D_LED1/D_LED2
LED_CPU
LED_C1/LED_C2
SATA3 0/1/2/3
M2A_CPU/M2B_SB

F_PANEL
F_AUDIO
F_U32C
F_U32
F_USB1/F_USB2
TPM
COM
CLR_CMOS
BAT

Olvassa el a következő irányelveket a külső eszközök csatlakoztatása előtt:

Először győződjön meg arról, hogy eszközei kompatibilisek a csatlakoztatni kívánt csatlakozókkal.
Az eszközök telepítése előtt feltétlenül kapcsolja ki az eszközöket és a számítógépet. Húzza ki a tápkábelt a konnektorból, hogy elkerülje az eszközök károsodását.
Az eszköz telepítése után és a számítógép bekapcsolása előtt győződjön meg arról, hogy az eszköz kábele biztonságosan csatlakozik az alaplapon lévő csatlakozóhoz.

1/2) ATX_12V/ATX (2x4 12V-os tápcsatlakozó és 2x12-es fő tápcsatlakozó)
A tápcsatlakozó használatával a tápegység elegendő stabil energiát tud biztosítani az alaplap összes alkatrészéhez. A tápcsatlakozó csatlakoztatása előtt először győződjön meg arról, hogy a tápegység ki van kapcsolva, és minden eszköz megfelelően van telepítve. A tápcsatlakozó bolondbiztos kialakítással rendelkezik. Csatlakoztassa a tápkábelt a tápcsatlakozóhoz a megfelelő irányban.
A 12V-os tápcsatlakozó főként a CPU-t látja el árammal. Ha a 12V-os tápcsatlakozó nincs csatlakoztatva, a számítógép nem indul el.
A bővítési követelmények teljesítése érdekében ajánlott nagy energiafogyasztást elviselő tápegységet használni (500 W vagy nagyobb). Ha olyan tápegységet használ, amely nem biztosítja a szükséges energiát, az instabil vagy nem indítható rendszerhez vezethet.

Tűszám	Definíció	Tűszám	Definíció
1	GND (csak 2x4 tűs 12V-hoz)	5	+12V (csak 2x4 tűs 12V-hoz)
2	GND (csak 2x4 tűs 12V-hoz)	6	+12V (csak 2x4 tűs 12V-hoz)
3	GND	7	+12V
4	GND	8	+12V

Tűszám	Definíció	Tűszám	Definíció
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (csak 2x12 tűs ATX-hez)	23	+5V (csak 2x12 tűs ATX-hez)
12	3.3V (csak 2x12 tűs ATX-hez)	24	GND (csak 2x12 tűs ATX-hez)

3/4) CPU_FAN/SYS_FAN1/2/3 (Ventilátor csatlakozók)
Az alaplapon található összes ventilátor csatlakozó 4 tűs. A legtöbb ventilátor csatlakozó bolondbiztos behelyezési kialakítással rendelkezik. A ventilátor kábel csatlakoztatásakor ügyeljen a megfelelő irányba történő csatlakoztatásra (a fekete csatlakozókábel a földelő vezeték). A fordulatszám-szabályozási funkcióhoz ventilátorfordulatszám-szabályozó kialakítású ventilátor használata szükséges. Az optimális hőelvezetés érdekében javasolt egy rendszerventilátor beszerelése a házba.

Tűszám	Definíció
1	GND
2	Feszültségsebesség-szabályozás
3	Érzékelés
4	PWM sebességszabályozás

Csatlakozó	CPU_FAN	SYS_FAN1/2/3
Maximális áramerősség	2A	2A
Maximális teljesítmény	24W	24W

Ügyeljen arra, hogy a ventilátor kábeleit a ventilátor csatlakozókhoz csatlakoztassa, hogy megakadályozza a CPU és a rendszer túlmelegedését. A túlmelegedés a CPU károsodásához vezethet, vagy a rendszer lefagyhat.
Ezek a ventilátor csatlakozók nem konfigurációs jumperblokkok. Ne helyezzen jumper sapkát a csatlakozókra.

CPU_OPT (vízhűtéses CPU ventilátor csatlakozó)
A ventilátor csatlakozó 4 tűs, és bolondbiztos behelyezési kialakítással rendelkezik. A legtöbb ventilátor csatlakozó bolondbiztos behelyezési kialakítással rendelkezik. A ventilátor kábel csatlakoztatásakor ügyeljen a megfelelő irányba történő csatlakoztatásra (a fekete csatlakozókábel a földelő vezeték). A fordulatszám-szabályozási funkcióhoz ventilátorfordulatszám-szabályozó kialakítású ventilátor használata szükséges.

Tűszám	Definíció
1	GND
2	Feszültségsebesség-szabályozás
3	Érzékelés
4	PWM sebességszabályozás

Ügyeljen arra, hogy a ventilátor kábeleit a ventilátor csatlakozókhoz csatlakoztassa, hogy megakadályozza a CPU és a rendszer túlmelegedését. A túlmelegedés a CPU károsodásához vezethet, vagy a rendszer lefagyhat.
Ezek a ventilátor csatlakozók nem konfigurációs jumperblokkok. Ne helyezzen jumper sapkát a csatlakozókra.

D_LED1/D_LED2 (Címzett LED szalag csatlakozók)
A csatlakozók egy szabványos 5050-es címezhető LED szalag csatlakoztatására használhatók, maximális 5A (5V) teljesítményfelvétellel és legfeljebb 1000 LED-del.

Tűszám definíció

1 V (5V)

2 Adatok

3 Nincs tű

4 GND

Csatlakoztassa a címezhető LED-szalagot a csatlakozóhoz. A LED-szalag tápcsatlakozóját (a dugaszon háromszöggel jelölve) a címezhető LED-szalag csatlakozójának 1. érintkezőjéhez kell csatlakoztatni. A helytelen csatlakoztatás a LED-szalag károsodásához vezethet.
LED_CPU (CPU hűtő LED szalag/RGB LED szalag csatlakozó)
A csatlakozó használható CPU hűtő LED szalag vagy egy standard 5050 RGB LED szalag (12V/G/R/B) csatlakoztatására, maximum 2A (12V) teljesítmény és maximum 2m hosszúság mellett.

Érintkező szám. Meghatározás

1 12V

2 G

3 R

4 B

Csatlakoztassa a CPU hűtő LED szalagot/RGB LED szalagot a csatlakozóhoz. Az RGB LED szalag tápcsatlakozóját (a dugaszon háromszöggel jelölve) a csatlakozó 1. érintkezőjéhez (12V) kell csatlakoztatni. A helytelen csatlakoztatás a LED-szalag károsodásához vezethet.

A LED szalag fényerejének be-/kikapcsolásához kérjük látogasson el a GIGABYTE weboldalának "Egyedi funkciók" oldalára.
Az eszközök telepítése előtt feltétlenül kapcsolja ki az eszközöket és a számítógépet. Húzza ki a tápkábelt a konnektorból, hogy elkerülje az eszközök károsodását.
LED_C1/LED_C2 (RGB LED szalag csatlakozók)
A csatlakozók használhatók egy standard 5050 RGB LED szalag (12V/G/R/B) csatlakoztatására, maximum 2A (12V) teljesítmény és maximum 2m hosszúság mellett.

Érintkező szám. Meghatározás

1 12V

2 G

3 R

4 B

Csatlakoztassa a CPU hűtő LED szalagot/RGB LED szalagot a csatlakozóhoz. Az RGB LED szalag tápcsatlakozóját (a dugaszon háromszöggel jelölve) a csatlakozó 1. érintkezőjéhez (12V) kell csatlakoztatni. A helytelen csatlakoztatás a LED-szalag károsodásához vezethet.

A LED szalag fényerejének be-/kikapcsolásához kérjük látogasson el a GIGABYTE weboldalának "Egyedi funkciók" oldalára.
Az eszközök telepítése előtt feltétlenül kapcsolja ki az eszközöket és a számítógépet. Húzza ki a tápkábelt a konnektorból, hogy elkerülje az eszközök károsodását.
SATA3 0/1/2/3 (SATA 6Gb/s csatlakozók)
A SATA csatlakozók megfelelnek a SATA 6Gb/s szabványnak, és kompatibilisek a SATA 3Gb/s és a SATA 1.5Gb/s szabványokkal. Mindegyik SATA csatlakozó egyetlen SATA eszközt támogat. A SATA csatlakozók támogatják a RAID 0, RAID 1 és RAID 10 konfigurációkat. A RAID tömb konfigurálásával kapcsolatos utasításokat a "RAID készlet konfigurálása" fejezetben találja.

Érintkező szám. Meghatározás

1 GND

2 TXP

3 TXN

4 GND

5 RXN

6 RXP

7 GND
2A_CPU/M2B_SB (M.2 Socket 3 csatlakozók)
Az M.2 csatlakozók támogatják az M.2 SATA SSD-ket vagy az M.2 PCIe SSD-ket, valamint a RAID konfigurációt. Kérjük, vegye figyelembe, hogy egy M.2 PCIe SSD nem használható RAID készlet létrehozására M.2 SATA SSD-vel vagy SATA merevlemezzel. A RAID tömb konfigurálásával kapcsolatos utasításokat a "RAID készlet konfigurálása" fejezetben találja.

Kövesse az alábbi lépéseket az M.2 SSD helyes telepítéséhez az M.2 csatlakozóba.
1. lépés:
Keresse meg az M.2 csatlakozót, ahová az M.2 SSD-t telepíteni fogja, csavarhúzóval lazítsa meg a csavart a hűtőbordán, majd távolítsa el a hűtőbordát. (Csak az M2A_CPU csatlakozónak van hűtőbordája)
2. lépés:
Keresse meg a megfelelő rögzítő furatot az M.2 SSD meghajtó hosszának megfelelően. Ha szükséges, helyezze át a távtartót a kívánt rögzítő furatba. Helyezze be az M.2 SSD-t az M.2 csatlakozóba egy bizonyos szögben.
3. lépés:
Nyomja le az M.2 SSD-t, majd rögzítse a csavarral. Helyezze vissza a hűtőbordát, és rögzítse az eredeti furathoz. A hűtőborda visszahelyezése előtt távolítsa el a védőfóliát a hűtőborda aljáról.
F_PANEL (előlapi csatlakozó)
Csatlakoztassa a tápkapcsolót, a reset kapcsolót, a hangszórót, a ház behatolásjelző kapcsolóját/érzékelőjét és a rendszer állapotjelzőjét a házon ehhez a csatlakozóhoz az alábbi érintkező hozzárendelések szerint. A kábelek csatlakoztatása előtt vegye figyelembe a pozitív és negatív érintkezőket.

PLED/PWR_LED (tápellátás LED):
Csatlakozik a ház előlapján található tápellátási állapotjelzőhöz. A LED világít, amikor a rendszer működik. A LED nem világít, ha a rendszer S3/S4 alvó állapotban van, vagy ki van kapcsolva (S5).
PW (tápkapcsoló):
Csatlakozik a ház előlapján található tápkapcsolóhoz. Beállíthatja a rendszer kikapcsolásának módját a tápkapcsolóval (további információkért lásd a "BIOS Setup", "Settings\Platform Power" fejezetet).
SPEAK (hangszóró):
Csatlakozik a ház előlapján található hangszóróhoz. A rendszer hangjelzéssel jelzi a rendszerindítás állapotát. Egyetlen rövid sípolás hallható, ha a rendszerindításkor nem észlelhető probléma.
HD (merevlemez aktivitás LED): Csatlakozik a ház előlapján található merevlemez aktivitás LED-hez. A LED világít, amikor a merevlemez adatot olvas vagy ír.
RES (reset kapcsoló):
Csatlakozik a ház előlapján található reset kapcsolóhoz. Nyomja meg a reset kapcsolót a számítógép újraindításához, ha a számítógép lefagy, és nem tudja végrehajtani a normál újraindítást.
CI (ház behatolásjelző csatlakozó):
Csatlakozik a házon található ház behatolásjelző kapcsolóhoz/érzékelőhöz, amely érzékeli, ha a ház fedelét eltávolították. Ez a funkció olyan házat igényel, amelyen ház behatolásjelző kapcsoló/érzékelő található.
NC: Nincs kapcsolat.
Az előlap kialakítása a háztól függően eltérő lehet. Az előlapi modul főként tápkapcsolóból, reset kapcsolóból, tápellátás LED-ből, merevlemez aktivitás LED-ből, hangszóróból stb. áll. Amikor a ház előlapi modulját ehhez a csatlakozóhoz csatlakoztatja, győződjön meg arról, hogy a vezeték hozzárendelések és az érintkező hozzárendelések helyesen illeszkednek.

F_AUDIO (előlapi audio csatlakozó)
Az előlapi audio csatlakozó támogatja a High Definition audio (HD) hangot. Ehhez a csatlakozóhoz csatlakoztathatja a ház előlapi audio modulját. Győződjön meg arról, hogy a modul csatlakozójának vezetékkiosztása megegyezik az alaplap csatlakozójának érintkező kiosztásával. A modul csatlakozója és az alaplap csatlakozója közötti helytelen csatlakoztatás az eszköz működésképtelenné válását vagy akár károsodását is okozhatja.

Érintkező szám. Meghatározás Érintkező szám. Meghatározás

1 MIC2_L 6 Sense F_

2 GND 7 FAUDIO_JD

3 MIC2_R 8 No Pin

4 NC 9 LINE2_L

5 LINE2_R 10 Sense

Egyes házak olyan előlapi audio modullal rendelkeznek, amelyeken minden vezetéken külön csatlakozók vannak egyetlen dugó helyett. Az eltérő vezetékkiosztással rendelkező előlapi audio modul csatlakoztatásával kapcsolatos információkért forduljon a ház gyártójához.

F_U32C (USB Type-C^® csatlakozó USB 3.2 Gen 1 támogatással)
A csatlakozó megfelel az USB 3.2 Gen 1 specifikációnak, és egy USB portot tud biztosítani.

Pin No.	Definition (Meghatározás)	Pin No.	Definition (Meghatározás)	Pin No.	Definition (Meghatározás)
1	VBUS	8	CC1	15	RX2+
2	TX1+	9	SBU1	16	RX2-
3	TX1-	10	SBU2	17	GND
4	GND	11	VBUS	18	D-
5	RX1+	12	TX2+	19	D+
6	RX1-	13	TX2-	20	CC2
7	VBUS	14	GND

F_U32 (USB 3.2 Gen 1 Header)
A header megfelel az USB 3.2 Gen 1 és az USB 2.0 specifikációknak, és két USB-portot biztosíthat. A választható 3,5"-es előlap megvásárlásához, amely két USB 3.2 Gen 1 portot biztosít, kérjük, forduljon a helyi forgalmazóhoz.

Pin No.	Definition (Meghatározás)	Pin No.	Definition (Meghatározás)	Pin No.	Definition (Meghatározás)
1	VBUS	8	D1-	15	SSTX2-
2	SSRX1-	9	D1+	16	GND
3	SSRX1+	10	NC	17	SSRX2+
4	GND	11	D2+	18	SSRX2-
5	SSTX1-	12	D2-	19	VBUS
6	SSTX1+	13	GND	20	No Pin (Nincs tű)
7	GND	14	SSTX2+

F_USB1/F_USB2 (USB 2.0/1.1 Headers)
A headerek megfelelnek az USB 2.0/1.1 specifikációnak. Mindegyik USB header két USB-portot tud biztosítani egy opcionális USB-konzolon keresztül. Az opcionális USB-konzol megvásárlásához kérjük, forduljon a helyi forgalmazóhoz.

Pin No.	Definition (Meghatározás)	Pin No.	Definition (Meghatározás)
1	Power (5V) (Tápellátás (5V))	6	USB DY+
2	Power (5V) (Tápellátás (5V))	7	GND
3	USB DX-	8	GND
4	USB DY-	9	No Pin (Nincs tű)
5	USB DX+	10	NC

Ne csatlakoztassa az IEEE 1394 konzol (2x5 tűs) kábelét az USB 2.0/1.1 headerhez.
Az USB-konzol telepítése előtt feltétlenül kapcsolja ki a számítógépet, és húzza ki a tápkábelt a konnektorból, hogy elkerülje az USB-konzol károsodását.

TPM (Trusted Platform Module Header)
Egy TPM-et (Trusted Platform Module) csatlakoztathat ehhez a headerhez.

Pin No.	Definition (Meghatározás)	Pin No.	Definition (Meghatározás)
1	LAD0	7	LAD3
2	VCC3	8	GND _ F
3	LAD1	9	LFRAME
4	No Pin (Nincs tű)	10	NC
5	LAD2	11	SERIRQ
6	LCLK	12	LRESET

COM (Serial Port Header)
A COM header egy soros portot tud biztosítani egy opcionális COM port kábelen keresztül. Az opcionális COM port kábel megvásárlásához kérjük, forduljon a helyi forgalmazóhoz.

Pin No.	Definition (Meghatározás)	Pin No.	Definition (Meghatározás)
1	NDCD-	6	NDSR-
2	NSIN	7	NRTS-
3	NSOUT	8	NCTS-
4	NDTR-	9	NRI-
5	GND	10	_3 No Pin U (Nincs tű)

CLR_CMOS (Clear CMOS Jumper)
Ezzel a jumperrel törölheti a BIOS konfigurációt, és visszaállíthatja a CMOS értékeket a gyári alapbeállításokra. A CMOS értékek törléséhez használjon egy fém tárgyat, például egy csavarhúzót, hogy néhány másodpercig érintse a két tűt.

	Open: Normal
	Short: Clear CMOS Values

Mindig kapcsolja ki a számítógépet a CMOS-értékek törlése előtt.
A rendszer újraindítása után lépjen be a BIOS Setupba a gyári alapértékek betöltéséhez (válassza a Load Optimized Defaults lehetőséget) vagy manuálisan konfigurálja a BIOS beállításait (a BIOS konfigurációkhoz lásd a "BIOS Setup" fejezetet).

BAT (Battery)
Az akkumulátor biztosítja az áramot, hogy a CMOS-ban megőrizze az értékeket (például a BIOS konfigurációkat, a dátumot és az időt), amikor a számítógép ki van kapcsolva. Cserélje ki az akkumulátort, ha az akkumulátor feszültsége alacsony szintre csökken, különben a CMOS-értékek nem biztos, hogy pontosak lesznek, vagy elveszhetnek.

A CMOS-értékeket az akkumulátor eltávolításával törölheti:
1. Kapcsolja ki a számítógépet, és húzza ki a tápkábelt.
2. Óvatosan vegye ki az akkumulátort az akkumulátortartóból, és várjon egy percet. (Vagy használjon egy fém tárgyat, például egy csavarhúzót, hogy megérintse az akkumulátortartó pozitív és negatív pólusát, rövidre zárva azokat 5 másodpercre.)
3. Helyezze vissza az akkumulátort.
4. Dugja be a tápkábelt, és indítsa újra a számítógépet.
- Akkumulátor cseréje előtt mindig kapcsolja ki a számítógépet, és húzza ki a tápkábelt.
- Cserélje ki az akkumulátort egy azonos értékűre. Az eszközök károsodhatnak, ha az akkumulátort nem megfelelő modellel cserélik ki.
- Forduljon a vásárlás helyéhez vagy a helyi kereskedőhöz, ha nem tudja saját maga kicserélni az akkumulátort, vagy bizonytalan az akkumulátor típusában.
- Az akkumulátor behelyezésekor figyeljen az akkumulátor pozitív (+) és negatív (-) oldalának tájolására (a pozitív oldalnak felfelé kell néznie).
- A használt akkumulátorokat a helyi környezetvédelmi előírásoknak megfelelően kell kezelni.

BIOS beállítás

A BIOS (Basic Input and Output System) a rendszer hardverparamétereit rögzíti az alaplapon található CMOS-ban. Főbb funkciói közé tartozik a rendszerindítás során az önteszt (POST) elvégzése, a rendszerparaméterek mentése és az operációs rendszer betöltése stb. A BIOS tartalmaz egy BIOS Setup programot, amely lehetővé teszi a felhasználó számára az alapvető rendszerkonfigurációs beállítások módosítását vagy bizonyos rendszerfunkciók aktiválását.
Ha a tápellátás ki van kapcsolva, az alaplapon lévő akkumulátor biztosítja a szükséges energiát a CMOS számára, hogy a konfigurációs értékek a CMOS-ban maradjanak.
A BIOS Setup program eléréséhez nyomja meg a <Delete> billentyűt a POST során, amikor a tápellátás be van kapcsolva.
A BIOS frissítéséhez használja a GIGABYTE Q-Flash vagy @BIOS segédprogramot.

A Q-Flash lehetővé teszi a felhasználó számára, hogy gyorsan és egyszerűen frissítse vagy biztonsági másolatot készítsen a BIOS-ról anélkül, hogy belépne az operációs rendszerbe.
A @BIOS egy Windows-alapú segédprogram, amely megkeresi és letölti a BIOS legújabb verzióját az internetről, és frissíti a BIOS-t.

Mivel a BIOS frissítése potenciálisan kockázatos, ha nem tapasztal problémákat a BIOS aktuális verziójával, javasoljuk, hogy ne frissítse a BIOS-t. A BIOS frissítését óvatosan végezze. A nem megfelelő BIOS frissítés a rendszer meghibásodásához vezethet.
Javasoljuk, hogy ne változtassa meg az alapértelmezett beállításokat (hacsak nem szükséges), hogy elkerülje a rendszer instabilitását vagy más váratlan eredményeket. A beállítások nem megfelelő módosítása a rendszerindítás sikertelenségét eredményezheti. Ha ez bekövetkezik, próbálja meg törölni a CMOS-értékeket, és állítsa vissza a táblát az alapértelmezett értékekre. (A CMOS-értékek törlésének módját lásd a "Load Optimized Defaults" részben ebben a fejezetben, vagy az akkumulátor/clear CMOS jumper bemutatásában a Hardware Installation fejezetben.)

Indító képernyő

A számítógép indításakor a következő indító logó képernyő jelenik meg.

Két különböző BIOS mód létezik, és az <F2> billentyűvel válthat a két mód között. Az Easy Mode lehetővé teszi a felhasználók számára, hogy gyorsan megtekintsék az aktuális rendszerinformációkat, vagy módosításokat végezzenek az optimális teljesítmény érdekében. Easy Mode-ban az egérrel mozoghat a konfigurációs elemek között. Az Advanced Mode részletes BIOS beállításokat kínál. A nyílbillentyűkkel mozoghat az elemek között, és az <Enter> billentyűt megnyomva elfogadhatja vagy beléphet egy almenübe. Vagy az egérrel kiválaszthatja a kívánt elemet.

Ha a rendszer nem stabil a szokásos módon, válassza a Load Optimized Defaults elemet, hogy a rendszert az alapértelmezett értékekre állítsa.
Az ebben a fejezetben leírt BIOS Setup menük csak tájékoztató jellegűek, és a BIOS verziójától függően eltérhetnek.

Advanced Mode funkcióbillentyűk

<><>	A kijelölő sáv mozgatása a beállítási menü kiválasztásához
<><>	A kijelölő sáv mozgatása egy konfigurációs elem kiválasztásához egy menüben
<Enter>/Dupla kattintás	Parancs végrehajtása vagy belépés egy menübe
<+>/<Page Up>	A numerikus érték növelése vagy módosítások végrehajtása
<->/<Page Down>	A numerikus érték csökkentése vagy módosítások végrehajtása
<F1>	A funkcióbillentyűk leírásának megjelenítése
<F2>	Váltás Easy Mode-ra
<F3>	A jelenlegi BIOS beállítások mentése egy profilba
<F4>	A BIOS beállítások betöltése egy korábban létrehozott profilból
<F5>	Az előző BIOS beállítások visszaállítása az aktuális almenükhez
<F6>	A Smart Fan 5 képernyő megjelenítése
<F7>	Az optimalizált BIOS alapértelmezett beállításainak betöltése az aktuális almenükhez
<F8>	A Q-Flash segédprogram elérése
<F10>	Az összes változtatás mentése és a BIOS Setup programból való kilépés
<F11>	Váltás a Favorites almenüre
<F12>	Az aktuális képernyő rögzítése képként és mentése a USB meghajtóra
<Insert>	Kedvenc opció hozzáadása vagy eltávolítása
<Ctrl>+<S>	Információk megjelenítése a telepített memóriáról
<Esc>	Főmenü: Kilépés a BIOS Setup programból Almenük: Kilépés az aktuális almenüből

Kedvencek (F11)

Állítsa be a gyakran használt opciókat kedvencekként, és az <F11> billentyűvel gyorsan válthat arra az oldalra, ahol az összes kedvenc opciója található. Kedvenc opció hozzáadásához vagy eltávolításához lépjen az eredeti oldalára, és nyomja meg az <Insert> billentyűt az opción. Az opció egy csillaggal van megjelölve, ha "kedvencként" van beállítva.

Tweaker

Tweaker
A rendszer stabilitása az elvégzett túlhajtási/túlfeszültség beállításokkal kapcsolatban a teljes rendszerkonfigurációtól függ. A helytelen túlhajtás/túlfeszültség a CPU, a chipset vagy a memória károsodását okozhatja, és csökkentheti ezen alkatrészek hasznos élettartamát. Ez az oldal csak haladó felhasználók számára készült, és javasoljuk, hogy ne változtassa meg az alapértelmezett beállításokat a rendszer instabilitásának vagy más váratlan eredmények elkerülése érdekében. (A beállítások nem megfelelő megváltoztatása a rendszer indításának sikertelenségét eredményezheti. Ha ez bekövetkezik, törölje a CMOS-értékeket, és állítsa vissza az alaplap alapértelmezett értékeit.)

CPU Clock Control (CPU órajel vezérlés)
Lehetővé teszi a CPU alap órajelének manuális beállítását 1 MHz-es lépésekben. (Alapértelmezett: Auto)

Erősen ajánlott, hogy a CPU frekvenciája a CPU specifikációinak megfelelően legyen beállítva.
Spread Spectrum Control (Szórt spektrum vezérlés)
Engedélyezi vagy letiltja a CPU/PCIe szórt spektrumot. (Alapértelmezett: Auto)
CPU Ratio Mode ^{(Megjegyzés)}
Lehetővé teszi a magarány beállítását az összes CPU-magnak vagy az egyes magoknak. (Alapértelmezett: All cores (összes mag))
CCD0 CCX0/1 Ratio ^{(Megjegyzés)}
Lehetővé teszi a CPU CCX0, 1 magok magarányának manuális beállítását. Ez az elem csak akkor konfigurálható, ha a CPU Ratio Mode beállítása Per CCX. (Alapértelmezett: Auto)
CPU Clock Ratio (CPU órajel arány)
Lehetővé teszi a telepített CPU órajel arányának megváltoztatását. Az állítható tartomány a telepített CPU-tól függ.
GFX Clock Frequency ^{(Megjegyzés)}
Lehetővé teszi a GPU frekvenciájának megváltoztatását. A GFX Clock Frequency beállítások megváltoztatása után feltétlenül állítsa be a GFX Core Voltage beállításokat. (Alapértelmezett: Auto)
NOTE: Az állítható tartomány a telepített CPU-tól függ. Az Auto lehetővé teszi a BIOS számára a beállítás automatikus konfigurálását.
GFX Core Voltage ^{(Megjegyzés)}
Lehetővé teszi a GPU feszültségének megváltoztatását. (Alapértelmezett: Auto)
NOTE: Az állítható tartomány a telepített CPU-tól függ. Az Auto lehetővé teszi a BIOS számára a beállítás automatikus konfigurálását.

Advanced CPU Settings (Speciális CPU beállítások)
& Core Performance Boost ^{(Megjegyzés)}
Lehetővé teszi annak meghatározását, hogy engedélyezze-e a Core Performance Boost (CPB) technológiát, egy CPU teljesítményfokozó technológiát. (Alapértelmezett: Auto)
(Note) Ez az elem csak akkor jelenik meg, ha olyan CPU-t telepít, amely támogatja ezt a funkciót.
SVM Mode
A Virtualization Technology által továbbfejlesztett virtualizáció lehetővé teszi, hogy egy platform több operációs rendszert és alkalmazást futtasson független partíciókban. A virtualizációval egy számítógépes rendszer több virtuális rendszerként működhet. (Alapértelmezett: Disabled (kikapcsolva))
AMD Cool&Quiet function

Enabled	Lehetővé teszi az AMD Cool'n'Quiet illesztőprogramnak, hogy dinamikusan beállítsa a CPU órajelét és a VID-et, hogy csökkentse a számítógép hőleadását és energiafogyasztását. (Alapértelmezett)
Disabled	Letiltja ezt a funkciót.

PPC Adjustment ^{(Note 1)}
Lehetővé teszi a CPU PState-jének rögzítését. (Alapértelmezett: PState 0)
Global C-state Control ^{(Note 1)}
Lehetővé teszi annak meghatározását, hogy a CPU belépjen-e C állapotokba. Ha engedélyezve van, a CPU magfrekvenciája csökken a rendszer leállítási állapotában az energiafogyasztás csökkentése érdekében. (Alapértelmezett: Auto)
Power Supply Idle Control ^{(Note 1)}
Engedélyezi vagy letiltja a Package C6 State-et.

Typical Current Idle	Letiltja ezt a funkciót.
Low Current Idle	Engedélyezi ezt a funkciót.
Auto	Lehetővé teszi a BIOS számára a beállítás automatikus konfigurálását. (Alapértelmezett)

CCD Control ^{(Note 1)}
Beállítja a használandó CCD-k számát. (Alapértelmezett: Auto)
Downcore Control
Lehetővé teszi a engedélyezendő CPU magok számának kiválasztását (a CPU magok száma CPU-nként változhat). (Alapértelmezett: Auto)
SMT Mode
Lehetővé teszi a CPU egyidejű többszálúsági technológiájának engedélyezését vagy letiltását. (Alapértelmezett: Auto)
CPPC (Note 1)
Engedélyezi vagy letiltja a CPPC funkciót. (Alapértelmezett: Auto)
CPPC Preferred Cores ^{(Note 1)}
Engedélyezi vagy letiltja a CPPC Preferred Cores funkciót. (Alapértelmezett: Auto)
Extreme Memory Profile (X.M.P.) ^{(Note 2)}
Lehetővé teszi a BIOS számára, hogy olvassa az XMP memória modul(ok) SPD adatait a memória teljesítményének javítása érdekében, ha engedélyezve van.

Disabled	Letiltja ezt a funkciót. (Alapértelmezett)
Profile1	A Profile 1 beállításait használja.
Profile2 ^{(Note 2)}	A Profile 2 beállításait használja.

XMP High Frequency Support ^{(Note 2)}
Lehetővé teszi a nagyfrekvenciás memória kompatibilitási szintjének kiválasztását. Ez az elem csak akkor konfigurálható, ha az Extreme Memory Profile (X.M.P.) beállítása Profile1 vagy Profile2. (Alapértelmezett: Auto)
System Memory Multiplier (Rendszer memória szorzó)
Lehetővé teszi a rendszer memória szorzójának beállítását. Az Auto a memória szorzóját a memória SPD adatai szerint állítja be. (Alapértelmezett: Auto)

(Note 1) Ez az elem csak akkor jelenik meg, ha olyan CPU-t telepít, amely támogatja ezt a funkciót.
(Note 2) Ez az elem csak akkor jelenik meg, ha olyan CPU-t és memória modult telepít, amely támogatja ezt a funkciót.

Advanced Memory Settings ƒ (Speciális memória beállítások)
Memory Subtimings (Memória alidőzítések)
Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus
Drive Strength, Data Bus Configuration
Ezek a szakaszok memória időzítési beállításokat biztosítanak. Megjegyzés: A rendszer instabillá válhat, vagy nem indul el, miután módosította a memória időzítéseit. Ha ez bekövetkezik, állítsa vissza az alaplap alapértelmezett értékeit az optimalizált alapértelmezések betöltésével vagy a CMOS értékek törlésével.
ƒ SPD Info
Információt jelenít meg a telepített memóriáról.

CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/CPU VDDP/A_VDD18S5/DRAM Voltage (CH A/B)/DDRVPP Voltage (CH A/B)/ DRAM Termination (CH A/B)
Ezek az elemek lehetővé teszik a CPU Vcore és a memória feszültségek beállítását.

ƒ CPU/VRM Settings (CPU/VRM beállítások)
Ez az almenü lehetővé teszi a Load-Line Calibration szint, a túlfeszültség elleni védelem szint, a túláram elleni védelem szint és a PWM fázisok konfigurálását.

Beállítások

Platform Power

AC BACK
Meghatározza a rendszer állapotát a hálózati áramkimaradás utáni áram visszatérésekor.

Memory	A rendszer visszatér az utolsó ismert éber állapotába a hálózati áram visszatérésekor.
Always On	A rendszer bekapcsol, amikor a hálózati áram visszatér.
Always Off	A rendszer kikapcsolva marad, amikor a hálózati áram visszatér. (Alapértelmezett)

ErP
Meghatározza, hogy a rendszer a legkevesebb energiát fogyassza-e S5 (kikapcsolt) állapotban. (Alapértelmezett: Letiltva) Megjegyzés: Ha ez az elem Engedélyezve van, az Ébresztés riasztással funkció nem lesz elérhető.
Soft-Off by PWR-BTTN
Konfigurálja a számítógép kikapcsolásának módját MS-DOS módban a bekapcsológomb segítségével.

Instant-Off	Nyomja meg a bekapcsológombot, és a rendszer azonnal kikapcsol. (Alapértelmezett)
Delay 4 Sec.	Nyomja meg és tartsa lenyomva a bekapcsológombot 4 másodpercig a rendszer kikapcsolásához. Ha a bekapcsológombot kevesebb mint 4 másodpercig nyomják meg, a rendszer felfüggesztett módba lép.

Power Loading
Engedélyezi vagy letiltja a műterhelést. Ha a tápegység alacsony terhelés alatt van, egy önvédelmi funkció aktiválódik, ami leállást vagy meghibásodást okoz. Ha ez előfordul, állítsa Enabled (Engedélyezve) értékre. Az Auto (Automatikus) lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)

Resume by Alarm
Meghatározza, hogy bekapcsolja-e a rendszert a kívánt időpontban. (Alapértelmezett: Letiltva)
Ha engedélyezve van, állítsa be a dátumot és az időt az alábbiak szerint:
Wake up day (Ébresztés napja): Kapcsolja be a rendszert egy adott időpontban minden nap vagy egy adott napon egy hónapon belül.
Wake up hour/minute/second (Ébresztés óra/perc/másodperc): Állítsa be azt az időpontot, amikor a rendszer automatikusan bekapcsol.
Megjegyzés: A funkció használatakor kerülje el az operációs rendszer nem megfelelő leállítását vagy a hálózati áram eltávolítását, mert a beállítások nem léphetnek érvénybe.
Wake on LAN
Engedélyezi vagy letiltja a Wake on LAN funkciót. (Alapértelmezett: Engedélyezve)
High Precision Event Timer
Engedélyezi vagy letiltja a High Precision Event Timer (HPET) időzítőt az operációs rendszerben. (Alapértelmezett: Engedélyezve)
CEC 2019 Ready
Lehetővé teszi, hogy kiválassza, engedélyezi-e a rendszer számára az energiafogyasztás beállítását, amikor az leállítási, tétlen vagy készenléti állapotban van, hogy megfeleljen a CEC (California Energy Commission) 2019 szabványainak. (Alapértelmezett: Letiltva)

IO Ports

Initial Display Output
Meghatározza a monitor kijelzőjének első elindítását a telepített PCI Express grafikus kártyáról vagy az alaplapi grafikáról.

IGD Video^(Note)	Az alaplapi grafikát állítja be elsődleges kijelzőként.
PCIe 1 Slot	A PCIEX16 bővítőhelyen lévő grafikus kártyát állítja be elsődleges kijelzőként. (Alapértelmezett)
PCIe 2 Slot	A PCIEX2 bővítőhelyen lévő grafikus kártyát állítja be elsődleges kijelzőként.

Integrated Graphics ^(Note)
Engedélyezi vagy letiltja az alaplapi grafikus funkciót.

Auto	A BIOS automatikusan engedélyezi vagy letiltja az alaplapi grafikát a telepített grafikus kártyától függően. (Alapértelmezett)
Forces	Engedélyezi az alaplapi grafikát.
Disabled	Letiltja az alaplapi grafikát.

UMA Mode ^(Note)
Adja meg az UMA módot.

Auto	Lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett)
UMA Specified	Beállítja az UMA Frame Buffer Size (UMA keretpufferméret) értéket.
UMA Auto	Beállítja a kijelző felbontását.
UMA Game Optimized	A teljes rendszermemória mérete alapján állítja be a keretpufferméretet.

Ez az elem csak akkor konfigurálható, ha az Integrated Graphics (Integrált grafika) beállítása Forces (Kényszerített) értékre van állítva.
UMA Frame Buffer Size (Megjegyzés)
A Frame buffer mérete a teljes rendszermemória mennyisége, amelyet kizárólag a beépített grafikus vezérlő számára különítettek el. Az MS-DOS például csak ezt a memóriát használja a megjelenítéshez. Lehetséges opciók: Auto (alapértelmezett), 64M~2G. Ez az elem csak akkor konfigurálható, ha az UMA Mode beállítása UMA Specified értékre van állítva.
Display Resolution ^{(Megjegyzés)}
Lehetővé teszi a kijelző felbontásának beállítását. Lehetséges opciók: Auto (alapértelmezett), 1920x1080 és alatta, 2560x1600, 3840x2160.
Ez az elem csak akkor konfigurálható, ha az UMA Mode (UMA mód) beállítása UMA Auto értékre van állítva.
HD Audio Controller
Engedélyezi vagy letiltja a beépített hangfunkciót. (Alapértelmezett: Engedélyezve)
Ha harmadik féltől származó bővítőkártyát szeretne telepíteni a beépített hang helyett, állítsa ezt az elemet Disabled (Tiltva) értékre.
PCIEX16 Bifurcation
Lehetővé teszi a PCIEX16 bővítőhely sávszélességének felosztásának meghatározását. Opciók: Auto, PCIE 2x8, PCIE 1x8/2x4, PCIE 2x4/1x8, PCIE 4x4 ^{(Megjegyzés)}. (Alapértelmezett: Auto)
Above 4G Decoding
Engedélyezi vagy letiltja a 64 bites eszközök dekódolását a 4 GB feletti címtartományban (csak akkor, ha a rendszer támogatja a 64 bites PCI dekódolást). Állítsa Enabled (Engedélyezve) értékre, ha több speciális grafikus kártya van telepítve, és az illesztőprogramjaik nem indíthatók el a rendszerbe való belépéskor (a korlátozott 4 GB-os memóriacímtartomány miatt). (Alapértelmezett: Disabled)
Re-Size BAR Support
Engedélyezi vagy letiltja az átméretezhető BAR támogatását. (Alapértelmezett: Letiltva)
Onboard LAN Controller
Engedélyezi vagy letiltja a beépített LAN funkciót. (Alapértelmezett: Engedélyezve)
Ha harmadik féltől származó bővítő hálózati kártyát szeretne telepíteni a beépített LAN helyett, állítsa ezt az elemet Disabled (Tiltva) értékre.
(Megjegyzés) Ez az elem csak akkor jelenik meg, ha olyan CPU-t telepít, amely támogatja ezt a funkciót.

Super IO Configuration
Serial Port
Engedélyezi vagy letiltja a beépített soros portot. (Alapértelmezett: Engedélyezve)
USB Configuration & Legacy USB Support
Lehetővé teszi az USB billentyűzet/egér használatát MS-DOS-ban. (Alapértelmezett: Engedélyezve)
XHCI Hand-off
Meghatározza, hogy engedélyezze-e az XHCI Hand-off funkciót egy olyan operációs rendszerhez, amely nem támogatja az XHCI Hand-off funkciót. (Alapértelmezett: Engedélyezve)
USB Mass Storage Driver Support
Engedélyezi vagy letiltja az USB tárolóeszközök támogatását. (Alapértelmezett: Engedélyezve)
Port 60/64 Emulation
Engedélyezi vagy letiltja a 64h és 60h I/O portok emulációját. Ezt engedélyezni kell az USB billentyűzetek/egerek teljes örökölt támogatásához MS-DOS-ban vagy olyan operációs rendszerben, amely natív módon nem támogatja az USB eszközöket. (Alapértelmezett: Letiltva)
Mass Storage Devices
Megjeleníti a csatlakoztatott USB tömegtároló eszközök listáját. Ez az elem csak akkor jelenik meg, ha USB tárolóeszköz van telepítve.
NVMe Configuration
Megjeleníti az M.2 NVME PCIe SSD-vel kapcsolatos információkat, ha telepítve van.

SATA Configuration

SATA Mode
Engedélyezi vagy letiltja a RAID-et a Chipsetbe integrált SATA vezérlők számára, vagy konfigurálja a SATA vezérlőket AHCI módba.

RAID	Engedélyezi a RAID-et a SATA vezérlőhöz.
AHCI	Konfigurálja a SATA vezérlőket AHCI módba. Az Advanced Host Controller Interface (AHCI) egy olyan interfész specifikáció, amely lehetővé teszi a tárolóillesztő számára a fejlett Serial ATA funkciók, például a Native Command Queuing és a hot plug engedélyezését. (Alapértelmezett)

NVMe RAID mode
Lehetővé teszi annak meghatározását, hogy az M.2 NVMe PCIe SSD-ket RAID konfigurálására használja-e. (Alapértelmezett: Letiltva)
Chipset SATA Port Enable
Engedélyezi vagy letiltja az integrált SATA vezérlőket. (Alapértelmezett: Engedélyezve)
Chipset SATA Port 0/1/2/3
Megjeleníti a csatlakoztatott SATA eszköz(ök) információit.

Network Stack Configuration
Network Stack
Letiltja vagy engedélyezi a hálózatról történő rendszerindítást egy GPT formátumú operációs rendszer telepítéséhez, például az operációs rendszer telepítését a Windows Deployment Services szerverről. (Alapértelmezett: Letiltva)
IPv4 PXE Support
Engedélyezi vagy letiltja az IPv4 PXE támogatást. Ez az elem csak akkor konfigurálható, ha a Network Stack (Hálózati verem) engedélyezve van.
IPv4 HTTP Support
Engedélyezi vagy letiltja a HTTP rendszerindítási támogatást az IPv4-hez. Ez az elem csak akkor konfigurálható, ha a Network Stack (Hálózati verem) engedélyezve van.
IPv6 PXE Support
Engedélyezi vagy letiltja az IPv6 PXE támogatást. Ez az elem csak akkor konfigurálható, ha a Network Stack (Hálózati verem) engedélyezve van.
IPv6 HTTP Support
Engedélyezi vagy letiltja a HTTP rendszerindítási támogatást az IPv6-hoz. Ez az elem csak akkor konfigurálható, ha a Network Stack (Hálózati verem) engedélyezve van.
PXE boot wait time
Lehetővé teszi annak konfigurálását, hogy mennyi ideig kell várni, mielőtt megnyomhatja az <Esc> billentyűt a PXE rendszerindítás megszakításához. Ez az elem csak akkor konfigurálható, ha a Network Stack (Hálózati verem) engedélyezve van. (Alapértelmezett: 0)
Media detect count
Lehetővé teszi a média jelenlétének ellenőrzésének számának beállítását. Ez az elem csak akkor konfigurálható, ha a Network Stack (Hálózati verem) engedélyezve van. (Alapértelmezett: 1)
Realtek PCIe Family Controller
Ez az almenü információkat nyújt a LAN konfigurációról és a kapcsolódó konfigurációs lehetőségekről.

Miscellaneous

LED-ek a rendszer bekapcsolási állapotában

LEDs in System Power On State
Lehetővé teszi az alaplap LED világításának engedélyezését vagy letiltását, amikor a rendszer be van kapcsolva.

Off	Letiltja a kiválasztott világítási módot, amikor a rendszer be van kapcsolva.
On	Engedélyezi a kiválasztott világítási módot, amikor a rendszer be van kapcsolva. (Alapértelmezett)

LEDs in Sleep, Hibernation, and Soft Off States
Lehetővé teszi az alaplap LED-einek világítási módjának beállítását a rendszer S3/S4/S5 állapotában. Ez az elem akkor konfigurálható, ha a LEDs in System Power On State (LED-ek a rendszer bekapcsolási állapotában) beállítása On (Be) értékre van állítva.

Off	Letiltja a kiválasztott világítási módot, amikor a rendszer S3/S4/S5 állapotba lép. (Alapértelmezett)
On	Engedélyezi a kiválasztott világítási módot, amikor a rendszer S3/S4/S5 állapotba lép.

PCIe Slot Configuration
Lehetővé teszi a PCI Express bővítőhelyek működési módjának beállítását Gen 1, Gen 2, Gen 3 vagy Gen 4 értékre ^{(Megjegyzés)}. A tényleges működési mód az egyes bővítőhelyek hardverspecifikációjától függ. Az Auto (Automatikus) lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)

PCIe ASPM Mode
Lehetővé teszi az ASPM mód konfigurálását a CPU PCI Express buszához csatlakoztatott eszközhöz. (Alapértelmezett: Letiltva)

3DMark01 Enhancement
Lehetővé teszi annak meghatározását, hogy javítsa-e néhány örökölt benchmark teljesítményét. (Alapértelmezett: Letiltva)
IOMMU

IOMMU
Engedélyezi vagy letiltja az AMD IOMMU támogatást. (Alapértelmezett: Auto)

AMD CPU fTPM
Engedélyezi vagy letiltja az AMD CPU-ba integrált TPM 2.0 funkciót. (Alapértelmezett: Letiltva)

Trusted Computing
Engedélyezi vagy letiltja a Trusted Platform Module (TPM) modult.
AMD CBS
Ez az almenü az AMD CBS-hez kapcsolódó konfigurációs beállításokat tartalmazza.

PC Health

A ház nyitott állapotának visszaállítása

Reset Case Open Status

Disabled	Megőrzi vagy törli a korábbi házbehatolási állapotok rekordját. (Alapértelmezett)
Enabled	Törli a korábbi házbehatolási állapotok rekordját, és a Ház nyitva mező a következő rendszerindításkor a "Nem" értéket fogja mutatni.

(Megjegyzés:) Ez az elem csak akkor jelenik meg, ha olyan CPU-t telepít, amely támogatja ezt a funkciót.
Case Open
Megjeleníti az alaplap CI-fejlécéhez csatlakoztatott házbetörés-érzékelő eszköz észlelési állapotát. Ha a rendszerház fedelét eltávolítják, ez a mező "Yes" (igen) értéket mutatja, egyébként "No" (nem) értéket. A házbetörés állapotrekordjának törléséhez állítsa a Reset Case Open Status lehetőséget Enabled (engedélyezett) értékre, mentse a beállításokat a CMOS-ba, majd indítsa újra a rendszert.
CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/CHIPSET Core/+12V/ VCORE SOC
Megjeleníti a rendszer aktuális feszültségeit.

Smart Fan 5

Monitor
Lehetővé teszi egy figyelendő célpont kiválasztását és további beállítások elvégzését. (Alapértelmezett: CPU FAN)

Fan Speed Control
Lehetővé teszi annak meghatározását, hogy engedélyezze-e a ventilátor sebességének szabályozási funkcióját, és beállítsa a ventilátor sebességét.

Normal	Lehetővé teszi, hogy a ventilátor a hőmérsékletnek megfelelően különböző sebességgel működjön. A ventilátor sebességét a System Information Viewer segítségével állíthatja be a rendszerkövetelményeknek megfelelően. (Alapértelmezett)
Silent	Lehetővé teszi, hogy a ventilátor alacsony sebességgel működjön.
Manual	Lehetővé teszi a ventilátor sebességének szabályozását a görbe diagramban.
Full Speed	Lehetővé teszi, hogy a ventilátor teljes sebességgel működjön.

Fan Control Use Temperature Input
Lehetővé teszi a ventilátor sebességének szabályozásához használt referencia hőmérséklet kiválasztását.
Temperature Interval
Lehetővé teszi a ventilátor sebességének változásához használt hőmérséklet intervallum kiválasztását.
Fan Control Mode

Auto	Lehetővé teszi, hogy a BIOS automatikusan észlelje a telepített ventilátor típusát, és beállítsa az optimális vezérlési módot. (Alapértelmezett)
Voltage	Feszültség mód használata ajánlott 3 tűs ventilátor esetén.
PWM	PWM mód használata ajánlott 4 tűs ventilátor esetén.

Fan Stop
Engedélyezi vagy letiltja a ventilátor leállítási funkcióját. A hőmérsékleti határt a hőmérsékleti görbe segítségével állíthatja be. A ventilátor leáll, ha a hőmérséklet alacsonyabb, mint a határ. (Alapértelmezett: Disabled)
Temperature
Megjeleníti a kiválasztott célterület aktuális hőmérsékletét.
Fan Speed
Megjeleníti az aktuális ventilátorsebességeket.
Flow Rate
Megjeleníti a vízhűtési rendszer áramlási sebességét.
Temperature Warning Control
Beállítja a hőmérsékletre vonatkozó figyelmeztetési küszöbértéket. Ha a hőmérséklet meghaladja a küszöbértéket, a BIOS figyelmeztető hangot ad ki. Lehetséges értékek: Disabled (letiltva) (alapértelmezett), 60^oC/140^oF, 70^oC/158^oF, 80^oC/176^oF, 90^oC/194^oF.
Fan Fail Warning
Lehetővé teszi, hogy a rendszer figyelmeztető hangot adjon ki, ha a ventilátor nincs csatlakoztatva vagy meghibásodik. Ebben az esetben ellenőrizze a ventilátor állapotát vagy a ventilátor csatlakozását. (Alapértelmezett: Disabled)

Rendszerinformáció

Ez a szakasz az alaplap modelljére és a BIOS verziójára vonatkozó információkat tartalmazza. Kiválaszthatja a BIOS által használt alapértelmezett nyelvet, és manuálisan beállíthatja a rendszeridőt.
System Language (Rendszernyelv)
Kiválasztja a BIOS által használt alapértelmezett nyelvet.
System Date (Rendszerdátum)
Beállítja a rendszer dátumát. A dátum formátuma hét (csak olvasható), hónap, nap és év. Az <Enter> billentyűvel válthat a Hónap, Nap és Év mezők között, a <Page Up> vagy <Page Down> billentyűvel pedig beállíthatja a kívánt értéket.
System Time (Rendszeridő)
Beállítja a rendszeridőt. Az idő formátuma óra, perc és másodperc. Például 13 óra 13:00:00. Az <Enter> billentyűvel válthat az Óra, Perc és Másodperc mezők között, a <Page Up> vagy <Page Down> billentyűvel pedig beállíthatja a kívánt értéket.
Access Level (Hozzáférés szintje)
Megjeleníti az aktuális hozzáférési szintet a használt jelszóvédelem típusától függően. (Ha nincs beállítva jelszó, az alapértelmezettként az Administrator jelenik meg.) Az Administrator szint lehetővé teszi az összes BIOS beállítás módosítását; a User szint csak bizonyos BIOS beállítások módosítását teszi lehetővé, de nem mindegyikét.

Plug in Devices Info (Csatlakoztatott eszközök információ)
Megjeleníti a SATA, PCI Express és M.2 eszközök adatait, ha vannak telepítve.
Q-Flash
Lehetővé teszi a Q-Flash segédprogram elérését a BIOS frissítéséhez vagy az aktuális BIOS konfiguráció biztonsági mentéséhez.

Indítás

Boot Option Priorities (Indítási opciók prioritása)
Meghatározza a rendelkezésre álló eszközök teljes indítási sorrendjét. A GPT formátumot támogató cserélhető tárolóeszközök a rendszerindító eszközök listáján "UEFI:" előtaggal lesznek ellátva. Ha olyan operációs rendszerről szeretne indítani, amely támogatja a GPT particionálást, válassza ki a "UEFI:" előtaggal ellátott eszközt.
Vagy ha olyan operációs rendszert szeretne telepíteni, amely támogatja a GPT particionálást, például a Windows 10 64 bites verzióját, válassza ki a Windows 10 64 bites telepítőlemezt tartalmazó optikai meghajtót, amely "UEFI:" előtaggal van ellátva.
Bootup NumLock State (NumLock állapot indításkor)
Engedélyezi vagy letiltja a Numlock funkciót a billentyűzet numerikus billentyűzetén a POST után. (Alapértelmezett: Be)
Security Option (Biztonsági opció)
Megadja, hogy minden alkalommal, amikor a rendszer elindul, vagy csak a BIOS beállításakor van-e szükség jelszóra. Az elem konfigurálása után állítsa be a jelszavakat az Administrator Password/User Password (Adminisztrátor jelszó/Felhasználói jelszó) pont alatt.

Setup	Jelszó csak a BIOS beállításokhoz szükséges.
System	Jelszó szükséges a rendszer indításához és a BIOS beállításokhoz. (Alapértelmezett)

Full Screen LOGO Show (Teljes képernyős LOGO megjelenítése)
Lehetővé teszi, hogy meghatározza, megjelenjen-e a GIGABYTE Logo a rendszerindításkor. A Disabled (Letiltva) beállítás kihagyja a GIGABYTE Logót a rendszer indításakor. (Alapértelmezett: Engedélyezve)
Fast Boot (Gyors indítás)
Engedélyezi vagy letiltja a Gyors indítást az operációs rendszer indítási folyamatának lerövidítése érdekében. Az Ultra Fast (Ultra gyors) a leggyorsabb indítási sebességet biztosítja. (Alapértelmezett: Letiltva)
SATA Support (SATA támogatás)

Last Boot SATA Devices Only	Az előző rendszerindító meghajtó kivételével az összes SATA eszköz le van tiltva az operációs rendszer indítási folyamatának befejezése előtt. (Alapértelmezett)
All SATA Devices	Az összes SATA eszköz működőképes az operációs rendszerben és a POST során.

Ez az elem csak akkor konfigurálható, ha a Fast Boot (Gyors indítás) Enabled (Engedélyezve) vagy Ultra Fast (Ultra gyors) értékre van állítva.
NVMe Support (NVMe támogatás)
Lehetővé teszi az NVMe eszközök engedélyezését vagy letiltását. (Alapértelmezett: Engedélyezve)
Ez az elem csak akkor konfigurálható, ha a Fast Boot (Gyors indítás) Enabled (Engedélyezve) vagy Ultra Fast (Ultra gyors) értékre van állítva.
VGA Support (VGA támogatás)
Lehetővé teszi annak kiválasztását, hogy melyik típusú operációs rendszert indítsa el.

Auto	Csak a régi opciós ROM-ot engedélyezi.
EFI Driver	Engedélyezi az EFI opciós ROM-ot. (Alapértelmezett)

Ez az elem csak akkor konfigurálható, ha a Fast Boot (Gyors indítás) Enabled (Engedélyezve) vagy Ultra Fast (Ultra gyors) értékre van állítva.
USB Support (USB támogatás)

Disabled	Az összes USB-eszköz le van tiltva az operációs rendszer indítási folyamatának befejezése előtt.
Full Initial	Az összes USB-eszköz működőképes az operációs rendszerben és a POST során. (Alapértelmezett)
Partial Initial	Az USB-eszközök egy része le van tiltva az operációs rendszer indítási folyamatának befejezése előtt.

Ez az elem csak akkor konfigurálható, ha a Fast Boot (Gyors indítás) Enabled (Engedélyezve) értékre van állítva. Ez a funkció le van tiltva, ha a Fast Boot (Gyors indítás) Ultra Fast (Ultra gyors) értékre van állítva.
NetWork Stack Driver Support (Hálózati protokollkezelő támogatás)

Disabled	Letiltja a hálózatról történő indítást. (Alapértelmezett)
Enabled	Engedélyezi a hálózatról történő indítást.

Ez az elem csak akkor konfigurálható, ha a Fast Boot (Gyors indítás) Enabled (Engedélyezve) vagy Ultra Fast (Ultra gyors) értékre van állítva.
CSM Support (CSM támogatás)
Engedélyezi vagy letiltja az UEFI CSM-et (Compatibility Support Module), hogy támogassa a régi PC rendszerindítási folyamatát.

Disabled	Letiltja az UEFI CSM-et, és csak az UEFI BIOS rendszerindítási folyamatát támogatja.
Enabled	Engedélyezi az UEFI CSM-et. (Alapértelmezett)

LAN PXE Boot Option ROM (LAN PXE indítási opció ROM)
Lehetővé teszi, hogy kiválassza, engedélyezze-e a régi opciós ROM-ot a LAN vezérlőhöz. (Alapértelmezett: Letiltva) Ez az elem csak akkor konfigurálható, ha a CSM Support (CSM támogatás) Enabled (Engedélyezve) értékre van állítva.
Storage Boot Option Control (Tároló indítási opció vezérlés)
Lehetővé teszi, hogy kiválassza, engedélyezze-e az UEFI vagy a régi opciós ROM-ot a tárolóeszköz vezérlőhöz.

Disabled	Letiltja az opciós ROM-ot.
UEFI Only	Csak az UEFI opciós ROM-ot engedélyezi. (Alapértelmezett)
Legacy Only	Csak a régi opciós ROM-ot engedélyezi.

Ez az elem csak akkor konfigurálható, ha a CSM Support (CSM támogatás) Enabled (Engedélyezve) értékre van állítva.
Other PCI Device ROM Priority (Egyéb PCI eszköz ROM prioritása)
Lehetővé teszi, hogy kiválassza, engedélyezze-e az UEFI vagy a Legacy opciós ROM-ot a LAN, a tárolóeszköz és a grafikus vezérlőkön kívüli PCI eszköz vezérlőhöz.

Disabled	Letiltja az opciós ROM-ot.
UEFI Only	Csak az UEFI opciós ROM-ot engedélyezi. (Alapértelmezett)
Legacy Only	Csak a régi opciós ROM-ot engedélyezi.

Ez az elem csak akkor konfigurálható, ha a CSM Support (CSM támogatás) Enabled (Engedélyezve) értékre van állítva.
Administrator Password (Adminisztrátor jelszó)
Lehetővé teszi egy rendszergazdai jelszó beállítását. Nyomja meg az <Enter> billentyűt ezen az elemen, írja be a jelszót, majd nyomja meg az <Enter> billentyűt. A rendszer kérni fogja a jelszó megerősítését. Írja be újra a jelszót, és nyomja meg az <Enter> billentyűt. A rendszerindításkor és a BIOS beállításakor meg kell adnia az adminisztrátor jelszavát (vagy a felhasználói jelszót). A felhasználói jelszótól eltérően az adminisztrátor jelszava lehetővé teszi az összes BIOS beállítás módosítását.
User Password (Felhasználói jelszó)
Lehetővé teszi egy felhasználói jelszó beállítását. Nyomja meg az <Enter> billentyűt ezen az elemen, írja be a jelszót, majd nyomja meg az <Enter> billentyűt. A rendszer kérni fogja a jelszó megerősítését. Írja be újra a jelszót, és nyomja meg az <Enter> billentyűt. A rendszerindításkor és a BIOS beállításakor meg kell adnia az adminisztrátor jelszavát (vagy a felhasználói jelszót). A felhasználói jelszó azonban csak bizonyos BIOS beállítások módosítását teszi lehetővé, de nem mindegyikét.
A jelszó törléséhez nyomja meg az <Enter> billentyűt a jelszó elemen, és amikor a rendszer kéri a jelszót, először adja meg a helyes jelszót. Amikor a rendszer új jelszót kér, nyomja meg az <Enter> billentyűt anélkül, hogy jelszót adna meg. Nyomja meg újra az <Enter> billentyűt, amikor a rendszer kéri a megerősítést.
MEGJEGYZÉS: A felhasználói jelszó beállítása előtt feltétlenül állítsa be először az adminisztrátor jelszavát.

Secure Boot (Biztonságos indítás)
Lehetővé teszi a Biztonságos indítás engedélyezését vagy letiltását, és a kapcsolódó beállítások konfigurálását. Ez az elem csak akkor konfigurálható, ha a CSM Support (CSM támogatás) Disabled (Letiltva) értékre van állítva.
Preferred Operating Mode (Előnyben részesített működési mód)
Lehetővé teszi, hogy kiválassza, Egyszerű vagy Haladó módban szeretne-e belépni a BIOS beállításaiba. Az Auto (Automatikus) az utolsó alkalommal használt BIOS módba lép. (Alapértelmezett: Auto)

Mentés és kilépés

Save & Exit Setup
Nyomja meg az <Enter> billentyűt ezen az elemen, és válassza a Yes (Igen) lehetőséget. Ezzel elmenti a CMOS-ba a változtatásokat, és kilép a BIOS Setup programból. Válassza a No (Nem) lehetőséget, vagy nyomja meg az <Esc> billentyűt, hogy visszatérjen a BIOS Setup főmenüjébe.
Exit Without Saving
Nyomja meg az <Enter> billentyűt ezen az elemen, és válassza a Yes (Igen) lehetőséget. Ezzel kilép a BIOS Setup programból anélkül, hogy a BIOS Setupban végrehajtott módosításokat elmentené a CMOS-ba. Válassza a No (Nem) lehetőséget, vagy nyomja meg az <Esc> billentyűt, hogy visszatérjen a BIOS Setup főmenüjébe.
Load Optimized Defaults
Nyomja meg az <Enter> billentyűt ezen az elemen, és válassza a Yes (Igen) lehetőséget az optimális BIOS alapértelmezett beállítások betöltéséhez. A BIOS alapértelmezett beállításai segítik a rendszert az optimális állapotban való működésben. Mindig töltse be az optimalizált alapértelmezéseket a BIOS frissítése vagy a CMOS értékek törlése után.
Boot Override
Lehetővé teszi egy eszköz kiválasztását a közvetlen indításhoz. Nyomja meg az <Enter> billentyűt a kiválasztott eszközön, és a megerősítéshez válassza a Yes (Igen) lehetőséget. A rendszer automatikusan újraindul, és az adott eszközről indul.
Save Profiles
Ez a funkció lehetővé teszi a jelenlegi BIOS beállítások profilba mentését. Legfeljebb 8 profilt hozhat létre, és mentheti Setup Profile 1 ~ Setup Profile 8 néven. A befejezéshez nyomja meg az <Enter> billentyűt. Vagy választhatja a Select File in HDD/FDD/USB (Fájl kiválasztása HDD/FDD/USB-n) lehetőséget a profil tárolóeszközre mentéséhez.
Load Profiles
Ha a rendszere instabillá válik, és betöltötte a BIOS alapértelmezett beállításait, használhatja ezt a funkciót a BIOS beállítások betöltésére egy korábban létrehozott profilból, anélkül, hogy újra kellene konfigurálnia a BIOS beállításait. Először válassza ki a betölteni kívánt profilt, majd a befejezéshez nyomja meg az <Enter> billentyűt. Kiválaszthatja a Select File in HDD/FDD/USB (Fájl kiválasztása HDD/FDD/USB-n) lehetőséget a korábban létrehozott profil beviteléhez a tárolóeszközről, vagy betöltheti a BIOS által automatikusan létrehozott profilt, például a BIOS beállításainak visszaállításához az utolsó, megfelelően működő beállításokra (utolsó ismert jó rekord).

RAID-készlet konfigurálása

RAID szintek

	RAID 0	RAID 1	RAID 10
Merevlemezek minimális száma	≥2	2	4
Tömb kapacitása	Merevlemezek száma * A legkisebb meghajtó mérete	A legkisebb meghajtó mérete	(Merevlemezek száma/2) * A legkisebb meghajtó mérete
Hibatűrés	Nincs	Igen	Igen

Mielőtt elkezdené, készítse elő a következőket:

Legalább két SATA merevlemez vagy SSD. ^{(Megjegyzés)} (Az optimális teljesítmény érdekében ajánlott két azonos modellel és kapacitással rendelkező merevlemezt használni).
Windows telepítőlemez.
Internetre csatlakoztatott számítógép.
USB-kulcs.

Az alaplapi SATA vezérlő konfigurálása

SATA merevlemez(ek) telepítése a számítógépbe
Szerelje be a merevlemezeket/SSD-ket az alaplapon található SATA/M.2 csatlakozókba. Ezután csatlakoztassa a tápegység tápcsatlakozóit a merevlemezekhez.
SATA vezérlő mód konfigurálása a BIOS Setupban
Győződjön meg arról, hogy a SATA vezérlő módot helyesen konfigurálta a rendszer BIOS Setupjában.
Lépések:
Kapcsolja be a számítógépet, és nyomja meg a <Delete> billentyűt a BIOS Setupba való belépéshez a POST (Power-On Self-Test) során. A Settings\IO Ports alatt állítsa a SATA Configuration\SATA Mode beállítást RAID értékre. Ezután mentse el a beállításokat, és indítsa újra a számítógépet. (Ha NVMe PCIe SSD-ket szeretne használni a RAID konfigurálásához, győződjön meg arról, hogy az NVMe RAID mode beállítása Enabled értékre van állítva.)
Az ebben a szakaszban leírt BIOS Setup menük eltérhetnek az alaplap pontos beállításaitól. A tényleges BIOS Setup menüopciók az alaplaptól és a BIOS verziójától függenek.
UEFI RAID konfiguráció
Lépések:
1. A BIOS Setupban lépjen a Boot menübe, és állítsa a CSM Support beállítást Disabled értékre. Mentse el a változtatásokat, és lépjen ki a BIOS Setupból.
2. A rendszer újraindítása után lépjen be újra a BIOS Setupba. Ezután lépjen a Settings\IO Ports\RAIDXpert2 Configuration Utility almenübe.
3. A RAIDXpert2 Configuration Utility képernyőn nyomja meg az <Enter> billentyűt az Array Management opción, hogy belépjen a Create Array képernyőre. Ezután válassza ki a RAID szintet. A támogatott RAID szintek közé tartozik a RAID 0, a RAID 1 és a RAID 10 (a rendelkezésre álló lehetőségek a telepített merevlemezek számától függenek). Ezután nyomja meg az <Enter> billentyűt a Select Physical Disks opción, hogy belépjen a Select Physical Disks képernyőre.
4. A Select Physical Disks képernyőn válassza ki a RAID tömbbe belefoglalandó merevlemezeket, és állítsa őket Enabled értékre. Ezután használja a lefelé mutató nyílbillentyűt a Apply Changes elemre lépéshez, és nyomja meg az <Enter> billentyűt. Ezután térjen vissza az előző képernyőre, és állítsa be a Select CacheTagSize, a Read Cache Policy és a Write Cache Policy értékeket.
5. Lépjen a Create Array elemre, és nyomja meg az <Enter> billentyűt a kezdéshez.
6. A befejezés után visszakerül a Array Management képernyőre. A Manage Array Properties alatt láthatja az új RAID kötetet, valamint a RAID szintre, a tömb nevére, a tömb kapacitására stb. vonatkozó információkat.
  (Megjegyzés) Az M.2 PCIe SSD nem használható RAID-készlet létrehozására M.2 SATA SSD-vel vagy SATA merevlemezzel.

Telepítse a RAID drivert és az operációs rendszert
A helyes BIOS-beállításokkal készen áll az operációs rendszer telepítésére.

Az operációs rendszer telepítése
Mivel egyes operációs rendszerek már tartalmaznak RAID drivert, a Windows telepítési folyamata során nem kell külön RAID drivert telepítenie. Az operációs rendszer telepítése után javasoljuk, hogy telepítse az összes szükséges drivert a GIGABYTE APP Centerből a rendszer teljesítményének és kompatibilitásának biztosítása érdekében. Ha a telepítendő operációs rendszer megköveteli, hogy további RAID drivert biztosítson az operációs rendszer telepítési folyamata során, kérjük, olvassa el az alábbi lépéseket:

Lépjen a GIGABYTE weboldalára, keresse meg az alaplapmodell weboldalát, töltse le az AMD RAID Preinstall Driver fájlt a Support\Download\SATA RAID/AHCI oldalon, csomagolja ki a fájlt, és másolja a fájlokat az USB-kulcsra.
Indítsa el a rendszert a Windows telepítőlemezről, és hajtsa végre a szokásos operációsrendszer-telepítési lépéseket. Amikor megjelenik a drivert betöltését kérő képernyő, válassza a Browse (Tallózás) lehetőséget.
Helyezze be az USB-kulcsot, majd keresse meg a driver helyét. Válassza ki először az AMD-RAID Bottom Device elemet, és kattintson a Next (Tovább) gombra a driver betöltéséhez. Ezután válassza az AMD-RAID Controller elemet, és kattintson a Next (Tovább) gombra a driver betöltéséhez. Végül folytassa az operációs rendszer telepítését.

A RAID tömb konfigurálásával kapcsolatos részletekért látogasson el a GIGABYTE weboldalára.

Driverek telepítése

Az operációs rendszer telepítése után egy párbeszédpanel jelenik meg az asztal jobb alsó sarkában, amely megkérdezi, hogy le szeretné-e tölteni és telepíteni a drivereket és a GIGABYTE alkalmazásokat az APP Centeren keresztül. Kattintson az Install (Telepítés) gombra a telepítés folytatásához. (A BIOS Setupban győződjön meg arról, hogy a Settings\IO Ports\APP Center Download & Install Configuration\APP Center Download & Install beállítása Enabled (Engedélyezve) értékre van állítva.)

Amikor megjelenik a Végfelhasználói licencszerződés párbeszédpanel, nyomja meg az <Accept> gombot az APP Center telepítéséhez. Az APP Center képernyőn válassza ki a telepíteni kívánt drivereket és alkalmazásokat, majd kattintson az Install (Telepítés) gombra.

A telepítés előtt győződjön meg arról, hogy a rendszer csatlakozik az internethez.

További szoftverinformációkért látogasson el a GIGABYTE weboldalára.

További hibaelhárítási információkért látogasson el a GIGABYTE weboldalára.

Kapcsolat
GIGA-BYTE TECHNOLOGY CO., LTD.
Cím: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Műszaki és nem műszaki támogatás (értékesítés/marketing): https://esupport.gigabyte.com
WEB cím (angol): https://www.gigabyte.com
WEB cím (kínai): https://www.gigabyte.com/tw

GIGABYTE eSupport
Műszaki vagy nem műszaki (értékesítési/marketing) kérdés feltevéséhez kérjük, látogasson el a következő oldalra:https://esupport.gigabyte.com

További termékrészletekért látogasson el a GIGABYTE weboldalára.

A GIGABYTE csökkenti a papírfelhasználást, hogy eleget tegyen egy globális polgár felelősségének. Ezenkívül a globális felmelegedésre gyakorolt hatások csökkentése érdekében a termék csomagolóanyagai újrahasznosíthatók és újra felhasználhatók. A GIGABYTE Önnel együttműködve védi a környezetet.

Szerzői jog
© 2022 GIGA-BYTE TECHNOLOGY CO., LTD. Minden jog fenntartva.
A kézikönyvben említett védjegyek a megfelelő tulajdonosaik bejegyzett védjegyei.
