GIGABYTE B550M AORUS PRO AX - Εγχειρίδιο μητρικής πλακέτας
Αναγνώριση της αναθεώρησης της μητρικής πλακέτας
Ο αριθμός αναθεώρησης στη μητρική σας πλακέτα μοιάζει με αυτόν: "REV: X.X." Για παράδειγμα, "REV: 1.0" σημαίνει ότι η αναθεώρηση της μητρικής πλακέτας είναι 1.0. Ελέγξτε την αναθεώρηση της μητρικής πλακέτας πριν από την ενημέρωση του BIOS της μητρικής πλακέτας, των προγραμμάτων οδήγησης ή όταν αναζητάτε τεχνικές πληροφορίες.
Παράδειγμα:

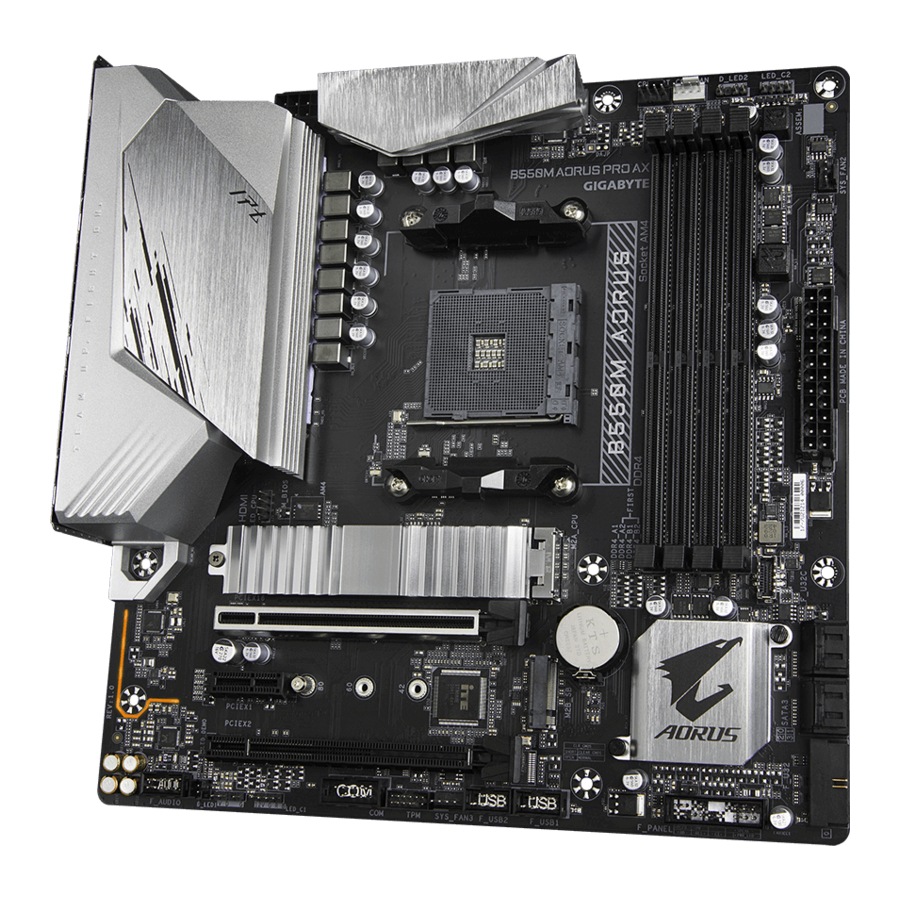

Διάταξη μητρικής πλακέτας B550M AORUS PRO AX
Περιεχόμενα συσκευασίας
- Μητρική πλακέτα B550M AORUS PRO AX
- Δύο καλώδια SATA
- Εγχειρίδιο χρήστη
- Μία κεραία
* Τα παραπάνω περιεχόμενα της συσκευασίας είναι μόνο για αναφορά και τα πραγματικά στοιχεία εξαρτώνται από το πακέτο προϊόντος που αποκτάτε.
Τα περιεχόμενα της συσκευασίας υπόκεινται σε αλλαγές χωρίς προειδοποίηση.
Εγκατάσταση υλικού
Προφυλάξεις εγκατάστασης
Η μητρική πλακέτα περιέχει πολλά ευαίσθητα ηλεκτρονικά κυκλώματα και εξαρτήματα που μπορεί να υποστούν ζημιά ως αποτέλεσμα ηλεκτροστατικής εκφόρτισης (ESD). Πριν από την εγκατάσταση, διαβάστε προσεκτικά το εγχειρίδιο χρήσης και ακολουθήστε αυτές τις διαδικασίες:
- Πριν από την εγκατάσταση, βεβαιωθείτε ότι το πλαίσιο είναι κατάλληλο για τη μητρική πλακέτα.
- Πριν από την εγκατάσταση, μην αφαιρέσετε ή σπάσετε το αυτοκόλλητο S/N (Serial Number) της μητρικής πλακέτας ή το αυτοκόλλητο εγγύησης που παρέχεται από τον αντιπρόσωπό σας. Αυτά τα αυτοκόλλητα απαιτούνται για την επικύρωση της εγγύησης.
- Αφαιρείτε πάντα την τροφοδοσία AC αποσυνδέοντας το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε ή αφαιρέσετε τη μητρική πλακέτα ή άλλα στοιχεία υλικού.
- Όταν συνδέετε στοιχεία υλικού στις εσωτερικές υποδοχές της μητρικής πλακέτας, βεβαιωθείτε ότι είναι συνδεδεμένα σφιχτά και με ασφάλεια.
- Όταν χειρίζεστε τη μητρική πλακέτα, αποφύγετε να αγγίζετε μεταλλικά καλώδια ή υποδοχές.
- Είναι καλύτερο να φοράτε έναν ιμάντα καρπού ηλεκτροστατικής εκφόρτισης (ESD) όταν χειρίζεστε ηλεκτρονικά εξαρτήματα όπως μια μητρική πλακέτα, CPU ή μνήμη. Εάν δεν έχετε ιμάντα καρπού ESD, κρατήστε τα χέρια σας στεγνά και αγγίξτε πρώτα ένα μεταλλικό αντικείμενο για να εξαλείψετε τον στατικό ηλεκτρισμό.
- Πριν εγκαταστήσετε τη μητρική πλακέτα, τοποθετήστε την πάνω από ένα αντιστατικό μαξιλάρι ή μέσα σε ένα ηλεκτροστατικό προστατευτικό δοχείο.
- Πριν συνδέσετε ή αποσυνδέσετε το καλώδιο τροφοδοσίας από τη μητρική πλακέτα, βεβαιωθείτε ότι το τροφοδοτικό έχει απενεργοποιηθεί.
- Πριν ενεργοποιήσετε την τροφοδοσία, βεβαιωθείτε ότι η τάση τροφοδοσίας έχει ρυθμιστεί σύμφωνα με το τοπικό πρότυπο τάσης.
- Πριν χρησιμοποιήσετε το προϊόν, βεβαιωθείτε ότι όλα τα καλώδια και οι υποδοχές τροφοδοσίας των στοιχείων υλικού σας είναι συνδεδεμένα.
- Για να αποφύγετε ζημιά στη μητρική πλακέτα, μην αφήνετε τις βίδες να έρθουν σε επαφή με το κύκλωμα της μητρικής πλακέτας ή τα εξαρτήματά της.
- Βεβαιωθείτε ότι δεν υπάρχουν βίδες ή μεταλλικά εξαρτήματα που έχουν απομείνει τοποθετημένα στη μητρική πλακέτα ή μέσα στη θήκη του υπολογιστή.
- Μην τοποθετείτε το σύστημα υπολογιστή σε ανώμαλη επιφάνεια.
- Μην τοποθετείτε το σύστημα υπολογιστή σε περιβάλλον υψηλής θερμοκρασίας ή υγρό.
- Η ενεργοποίηση της τροφοδοσίας του υπολογιστή κατά τη διαδικασία εγκατάστασης μπορεί να οδηγήσει σε ζημιά στα στοιχεία του συστήματος καθώς και σε σωματική βλάβη στον χρήστη.
- Εάν δεν είστε βέβαιοι για κάποιο βήμα εγκατάστασης ή έχετε κάποιο πρόβλημα που σχετίζεται με τη χρήση του προϊόντος, συμβουλευτείτε έναν πιστοποιημένο τεχνικό υπολογιστών.
- Εάν χρησιμοποιείτε έναν προσαρμογέα, ένα καλώδιο επέκτασης τροφοδοσίας ή μια πολύμπριζο, φροντίστε να συμβουλευτείτε τις οδηγίες εγκατάστασης ή/και γείωσης.
Προδιαγραφές Προϊόντος
 CPU |
|
 Chipset |
|
 Memory |
|
 Onboard Graphics |
|
 Audio |
|
 LAN |
|
 Wireless Communication Module |
|
 Expansion Slots |
|
 Storage Interface |
|
 USB |
|
 Internal Connectors |
|
 Back Panel Connectors |
|
 Back Panel Connectors |
|
 I/O Controller |
|
 Hardware Monitor |
|
 BIOS |
|
 Unique Features |
|
 Bundled Software |
|
 Operating System |
|
 Form Factor |
|
* Η GIGABYTE διατηρεί το δικαίωμα να προβεί σε οποιεσδήποτε αλλαγές στις προδιαγραφές του προϊόντος και στις πληροφορίες που σχετίζονται με το προϊόν χωρίς προηγούμενη ειδοποίηση.
Επισκεφθείτε την ιστοσελίδα της GIGABYTE για λίστες υποστήριξης CPU, μονάδων μνήμης, SSD και συσκευών M.2.
Επισκεφθείτε τη σελίδα Support\Utility List (Λίστα Υποστήριξης\Βοηθητικών Προγραμμάτων) στην ιστοσελίδα της GIGABYTE για να κατεβάσετε την πιο πρόσφατη έκδοση των εφαρμογών.
Εγκατάσταση της CPU
Διαβάστε τις παρακάτω οδηγίες πριν ξεκινήσετε την εγκατάσταση της CPU:
- Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει την CPU.
(Μεταβείτε στην ιστοσελίδα της GIGABYTE για την πιο πρόσφατη λίστα υποστήριξης CPU.) - Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο ρεύματος από την πρίζα πριν εγκαταστήσετε την CPU, για να αποφύγετε την πρόκληση ζημιάς στο υλικό.
- Εντοπίστε το pin ένα της CPU. Η CPU δεν μπορεί να τοποθετηθεί αν δεν είναι σωστά προσανατολισμένη.
- Εφαρμόστε μια ομοιόμορφη και λεπτή στρώση θερμογόνου γράσου στην επιφάνεια της CPU.
- Μην ενεργοποιείτε τον υπολογιστή αν δεν έχει εγκατασταθεί το ψυγείο της CPU, διαφορετικά μπορεί να προκληθεί υπερθέρμανση και ζημιά στην CPU.
- Ρυθμίστε τη συχνότητα κεντρικού υπολογιστή της CPU σύμφωνα με τις προδιαγραφές της CPU. Δεν συνιστάται να ρυθμίσετε τη συχνότητα διαύλου συστήματος πέρα από τις προδιαγραφές υλικού, καθώς δεν πληροί τις τυπικές απαιτήσεις για τα περιφερειακά. Αν θέλετε να ρυθμίσετε τη συχνότητα πέρα από τις τυπικές προδιαγραφές, κάντε το σύμφωνα με τις προδιαγραφές υλικού σας, συμπεριλαμβανομένων της CPU, της κάρτας γραφικών, της μνήμης, του σκληρού δίσκου κ.λπ.
Εγκατάσταση της CPU
Ανασηκώστε εντελώς τον μοχλό ασφάλισης της υποδοχής CPU. Εντοπίστε το pin ένα (που υποδεικνύεται με ένα μικρό τρίγωνο) της υποδοχής CPU και της CPU. Μόλις η CPU τοποθετηθεί στην υποδοχή της, τοποθετήστε ένα δάχτυλο στο μέσο της CPU, χαμηλώνοντας τον μοχλό ασφάλισης και ασφαλίζοντάς τον στην πλήρως ασφαλισμένη θέση.
Μην πιέζετε την CPU στην υποδοχή CPU πριν ανασηκωθεί ο μοχλός ασφάλισης της υποδοχής CPU, καθώς μπορεί να προκληθεί ζημιά στην CPU και την υποδοχή CPU.
Εγκατάσταση της μνήμης
Διαβάστε τις παρακάτω οδηγίες πριν ξεκινήσετε την εγκατάσταση της μνήμης:
- Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει τη μνήμη. Συνιστάται να χρησιμοποιείτε μνήμη ίδιας χωρητικότητας, μάρκας, ταχύτητας και τσιπ.
(Μεταβείτε στην ιστοσελίδα της GIGABYTE για τις πιο πρόσφατες υποστηριζόμενες ταχύτητες μνήμης και μονάδες μνήμης.) - Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο ρεύματος από την πρίζα πριν εγκαταστήσετε τη μνήμη, για να αποφύγετε την πρόκληση ζημιάς στο υλικό.
- Οι μονάδες μνήμης έχουν αδιάβροχο σχεδιασμό. Μια μονάδα μνήμης μπορεί να εγκατασταθεί μόνο σε μία κατεύθυνση. Αν δεν μπορείτε να τοποθετήσετε τη μνήμη, αλλάξτε την κατεύθυνση.
Διαμόρφωση μνήμης διπλού καναλιού
Αυτή η μητρική πλακέτα παρέχει τέσσερις υποδοχές μνήμης και υποστηρίζει τεχνολογία διπλού καναλιού. Μετά την εγκατάσταση της μνήμης, το BIOS θα ανιχνεύσει αυτόματα τις προδιαγραφές και τη χωρητικότητα της μνήμης. Η ενεργοποίηση της λειτουργίας μνήμης διπλού καναλιού θα διπλασιάσει το αρχικό εύρος ζώνης μνήμης.
Επισκεφθείτε την ιστοσελίδα της GIGABYTE για λεπτομέρειες σχετικά με την εγκατάσταση υλικού.
Προτεινόμενη διαμόρφωση μνήμης διπλού καναλιού:
| DDR4_A1 | DDR4_A2 | DDR4_B1 | DDR4_B2 | |
| 2 μονάδες | - - | DS/SS | - - | DS/SS |
| 4 μονάδες | DS/SS | DS/SS | DS/SS | DS/SS |
(SS=Single-Sided, DS=Double-Sided, "- -"=Χωρίς μνήμη)
Λόγω των περιορισμών της CPU, διαβάστε τις παρακάτω οδηγίες πριν εγκαταστήσετε τη μνήμη σε λειτουργία διπλού καναλιού.
- Δεν είναι δυνατή η ενεργοποίηση της λειτουργίας διπλού καναλιού αν είναι εγκατεστημένη μόνο μία μονάδα μνήμης.
- Όταν ενεργοποιείτε τη λειτουργία διπλού καναλιού με δύο ή τέσσερις μονάδες μνήμης, συνιστάται να χρησιμοποιείτε μνήμη ίδιας χωρητικότητας, μάρκας, ταχύτητας και τσιπ.
Εγκατάσταση μιας κάρτας επέκτασης
Διαβάστε τις παρακάτω οδηγίες πριν ξεκινήσετε την εγκατάσταση μιας κάρτας επέκτασης:
- Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει την κάρτα επέκτασης. Διαβάστε προσεκτικά το εγχειρίδιο που συνοδεύει την κάρτα επέκτασης.
- Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο ρεύματος από την πρίζα πριν εγκαταστήσετε μια κάρτα επέκτασης, για να αποφύγετε την πρόκληση ζημιάς στο υλικό.
Συνδέσεις πίσω πλαισίου
- Θύρα USB 2.0/1.1
Η θύρα USB υποστηρίζει την προδιαγραφή USB 2.0/1.1. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB. - DisplayPort (Σημείωση 1)
Η DisplayPort παρέχει ψηφιακή απεικόνιση και ήχο υψηλής ποιότητας, υποστηρίζοντας αμφίδρομη μετάδοση ήχου. Η DisplayPort μπορεί να υποστηρίξει μηχανισμούς προστασίας περιεχομένου HDCP 2.3. Μπορείτε να χρησιμοποιήσετε αυτήν τη θύρα για να συνδέσετε την οθόνη που υποστηρίζει DisplayPort. Σημείωση: Η τεχνολογία DisplayPort μπορεί να υποστηρίξει μέγιστη ανάλυση 5120x2880@60 Hz, αλλά οι πραγματικές υποστηριζόμενες αναλύσεις εξαρτώνται από την οθόνη που χρησιμοποιείται. - Θύρα HDMI(Σημείωση 1)
![]()
Η θύρα HDMI είναι συμβατή με HDCP 2.3 και υποστηρίζει μορφές Dolby TrueHD και DTS HD Master Audio. Υποστηρίζει επίσης έξοδο ήχου LPCM 7.1 καναλιών έως 192KHz/24bit. Μπορείτε να χρησιμοποιήσετε αυτήν τη θύρα για να συνδέσετε την οθόνη που υποστηρίζει HDMI. Η μέγιστη υποστηριζόμενη ανάλυση είναι 4096x2160@60 Hz, αλλά οι πραγματικές υποστηριζόμενες αναλύσεις εξαρτώνται από την οθόνη που χρησιμοποιείται.
![]()
Μετά την εγκατάσταση της συσκευής DisplayPort/HDMI, βεβαιωθείτε ότι έχετε ορίσει την προεπιλεγμένη συσκευή αναπαραγωγής ήχου σε DisplayPort/HDMI. (Το όνομα του στοιχείου ενδέχεται να διαφέρει ανάλογα με το λειτουργικό σας σύστημα.) - Θύρα USB 3.2 Gen 1
Η θύρα USB 3.2 Gen 1 υποστηρίζει την προδιαγραφή USB 3.2 Gen 1 και είναι συμβατή με την προδιαγραφή USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB. - Κουμπί Q-Flash Plus (Σημείωση 2)
Το Q-Flash Plus σάς επιτρέπει να ενημερώσετε το BIOS όταν το σύστημά σας είναι απενεργοποιημένο (κατάσταση τερματισμού S5). Αποθηκεύστε το πιο πρόσφατο BIOS σε μια μονάδα USB και συνδέστε την στη θύρα Q-Flash Plus, και στη συνέχεια μπορείτε να ανανεώσετε αυτόματα το BIOS απλά πατώντας το κουμπί Q-Flash Plus. Το QFLED θα αναβοσβήνει όταν ξεκινήσουν οι δραστηριότητες αντιστοίχισης και ανανέωσης του BIOS και θα σταματήσει να αναβοσβήνει όταν ολοκληρωθεί η ανανέωση του κύριου BIOS.
(Σημείωση 1) Μόνο για επεξεργαστές AMD Ryzen™ 3ης γενιάς με γραφικά Radeon™.
(Σημείωση 2) Για να ενεργοποιήσετε τη λειτουργία Q-Flash Plus, επισκεφθείτε την ιστοσελίδα "Unique Features" της ιστοσελίδας της GIGABYTE. - Θύρα USB 3.2 Gen 1 (Θύρα Q-Flash Plus)
Η θύρα USB 3.2 Gen 1 υποστηρίζει την προδιαγραφή USB 3.2 Gen 1 και είναι συμβατή με την προδιαγραφή USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB. Πριν χρησιμοποιήσετε το Q-Flash Plus (Σημείωση 2), βεβαιωθείτε ότι έχετε τοποθετήσει πρώτα τη μονάδα flash USB σε αυτήν τη θύρα. - Θύρα RJ-45 LAN
Η θύρα Gigabit Ethernet LAN παρέχει σύνδεση στο Internet με ρυθμό δεδομένων έως 2,5 Gbps. Τα παρακάτω περιγράφουν τις καταστάσεις των LED θύρας LAN.
![]()
LED ταχύτητας:
LED δραστηριότητας:Κατάσταση Περιγραφή Πορτοκαλί Ρυθμός δεδομένων 2,5 Gbps Πράσινο Ρυθμός δεδομένων 1 Gbps Απενεργοποιημένο Ρυθμός δεδομένων 100 Mbps Κατάσταση Περιγραφή Αναβοσβήνει Πραγματοποιείται μετάδοση ή λήψη δεδομένων Απενεργοποιημένο Δεν πραγματοποιείται μετάδοση ή λήψη δεδομένων
- Θύρα USB 3.2 Gen 2 Type-A (Κόκκινη)
Η θύρα USB 3.2 Gen 2 υποστηρίζει την προδιαγραφή USB 3.2 Gen 2 και είναι συμβατή με την προδιαγραφή USB 3.2 Gen 1 και USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB. - Θύρα USB Type-C®
Η αναστρέψιμη θύρα USB υποστηρίζει την προδιαγραφή USB 3.2 Gen 2 και είναι συμβατή με την προδιαγραφή USB 3.2 Gen 1 και USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB. - Υποδοχές κεραίας SMA (2T2R)
Χρησιμοποιήστε αυτήν την υποδοχή για να συνδέσετε μια κεραία.
![]()
Σφίξτε τις κεραίες στις υποδοχές κεραίας και, στη συνέχεια, στρέψτε τις κεραίες σωστά για καλύτερη λήψη σήματος. - Έξοδος ηχείου κεντρικού/υπογούφερ
Χρησιμοποιήστε αυτήν την υποδοχή ήχου για να συνδέσετε ηχεία κεντρικού/υπογούφερ. - Έξοδος πίσω ηχείου
Χρησιμοποιήστε αυτήν την υποδοχή ήχου για να συνδέσετε πίσω ηχεία. - Οπτική υποδοχή εξόδου S/PDIF
Αυτή η υποδοχή παρέχει έξοδο ψηφιακού ήχου σε ένα εξωτερικό σύστημα ήχου που υποστηρίζει ψηφιακό οπτικό ήχο. Πριν χρησιμοποιήσετε αυτήν τη λειτουργία, βεβαιωθείτε ότι το σύστημα ήχου σας παρέχει μια οπτική ψηφιακή υποδοχή εισόδου ήχου. - Είσοδος γραμμής/Έξοδος πλευρικού ηχείου
Η υποδοχή εισόδου γραμμής. Χρησιμοποιήστε αυτήν την υποδοχή ήχου για συσκευές εισόδου γραμμής, όπως μονάδα οπτικού δίσκου, walkman κ.λπ. - Έξοδος γραμμής/Έξοδος μπροστινού ηχείου
Η υποδοχή εξόδου γραμμής. - Είσοδος μικροφώνου/Έξοδος πλευρικού ηχείου
Η υποδοχή εισόδου μικροφώνου.
(Σημείωση 2) Για να ενεργοποιήσετε τη λειτουργία Q-Flash Plus, επισκεφθείτε την ιστοσελίδα "Unique Features" της ιστοσελίδας της GIGABYTE.
Διαμορφώσεις υποδοχής ήχου:
| Υποδοχή | Ακουστικά/2 καναλιών | 4 καναλιών | 5.1 καναλιών | 7.1 καναλιών |
|  | | ||
| | | | |
| | |||
| | | | |
| |
Μπορείτε να αλλάξετε τη λειτουργικότητα μιας υποδοχής ήχου χρησιμοποιώντας το λογισμικό ήχου. Αν θέλετε να εγκαταστήσετε ένα πλευρικό ηχείο, πρέπει να αλλάξετε την υποδοχή εισόδου γραμμής ή την υποδοχή εισόδου μικροφώνου για να είναι έξοδος πλευρικού ηχείου μέσω του προγράμματος οδήγησης ήχου.
- Όταν αφαιρείτε το καλώδιο που είναι συνδεδεμένο σε μια σύνδεση πίσω πλαισίου, αφαιρέστε πρώτα το καλώδιο από τη συσκευή σας και, στη συνέχεια, αφαιρέστε το από τη μητρική πλακέτα.
- Όταν αφαιρείτε το καλώδιο, τραβήξτε το ίσια έξω από τη σύνδεση. Μην το ταλαντεύετε από τη μία πλευρά στην άλλη για να αποφύγετε ένα ηλεκτρικό βραχυκύκλωμα μέσα στη σύνδεση καλωδίου.
Επισκεφθείτε την ιστοσελίδα της GIGABYTE για λεπτομέρειες σχετικά με τη διαμόρφωση του λογισμικού ήχου.
Εσωτερικές υποδοχές
- ATX_12V
- ATX
- CPU_FAN
- SYS_FAN1/2/3
- CPU_OPT
- D_LED1/D_LED2
- LED_CPU
- LED_C1/LED_C2
- SATA3 0/1/2/3
- M2A_CPU/M2B_SB
- F_PANEL
- F_AUDIO
- F_U32C
- F_U32
- F_USB1/F_USB2
- TPM
- COM
- CLR_CMOS
- BAT
Διαβάστε τις παρακάτω οδηγίες πριν συνδέσετε εξωτερικές συσκευές:
- Αρχικά, βεβαιωθείτε ότι οι συσκευές σας είναι συμβατές με τις υποδοχές που θέλετε να συνδέσετε.
- Πριν εγκαταστήσετε τις συσκευές, φροντίστε να απενεργοποιήσετε τις συσκευές και τον υπολογιστή σας. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στις συσκευές.
- Μετά την εγκατάσταση της συσκευής και πριν ενεργοποιήσετε τον υπολογιστή, βεβαιωθείτε ότι το καλώδιο της συσκευής έχει συνδεθεί με ασφάλεια στην υποδοχή της μητρικής πλακέτας.
1/2) ATX_12V/ATX (Υποδοχή τροφοδοσίας 2x4 12V και Υποδοχή κύριας τροφοδοσίας 2x12)
Με τη χρήση της υποδοχής τροφοδοσίας, το τροφοδοτικό μπορεί να παρέχει αρκετή σταθερή ισχύ σε όλα τα εξαρτήματα της μητρικής πλακέτας. Πριν συνδέσετε την υποδοχή τροφοδοσίας, βεβαιωθείτε πρώτα ότι το τροφοδοτικό είναι απενεργοποιημένο και ότι όλες οι συσκευές είναι σωστά εγκατεστημένες. Η υποδοχή τροφοδοσίας διαθέτει αλάνθαστο σχεδιασμό. Συνδέστε το καλώδιο τροφοδοσίας στην υποδοχή τροφοδοσίας με τον σωστό προσανατολισμό.
Η υποδοχή τροφοδοσίας 12V παρέχει κυρίως ρεύμα στην CPU. Εάν η υποδοχή τροφοδοσίας 12V δεν είναι συνδεδεμένη, ο υπολογιστής δεν θα ξεκινήσει.
Για να ικανοποιηθούν οι απαιτήσεις επέκτασης, συνιστάται η χρήση ενός τροφοδοτικού που μπορεί να αντέξει υψηλή κατανάλωση ενέργειας (500W ή μεγαλύτερη). Εάν χρησιμοποιηθεί ένα τροφοδοτικό που δεν παρέχει την απαιτούμενη ισχύ, το αποτέλεσμα μπορεί να οδηγήσει σε ένα ασταθές ή μη εκκινήσιμο σύστημα.
| Αριθμός ακροδέκτη | Ορισμός | Αριθμός ακροδέκτη | Ορισμός |
| 1 | GND (Μόνο για 2x4-pin 12V) | 5 | +12V (Μόνο για 2x4-pin 12V) |
| 2 | GND (Μόνο για 2x4-pin 12V) | 6 | +12V (Μόνο για 2x4-pin 12V) |
| 3 | GND | 7 | +12V |
| 4 | GND | 8 | +12V |
| Αριθμός ακροδέκτη | Ορισμός | Αριθμός ακροδέκτη | Ορισμός |
| 1 | 3.3V | 13 | 3.3V |
| 2 | 3.3V | 14 | -12V |
| 3 | GND | 15 | GND |
| 4 | +5V | 16 | PS_ON (soft On/Off) |
| 5 | GND | 17 | GND |
| 6 | +5V | 18 | GND |
| 7 | GND | 19 | GND |
| 8 | Power Good | 20 | NC |
| 9 | 5VSB (stand by +5V) | 21 | +5V |
| 10 | +12V | 22 | +5V |
| 11 | +12V (Μόνο για 2x12-pin ATX) | 23 | +5V (Μόνο για 2x12-pin ATX) |
| 12 | 3.3V (Μόνο για 2x12-pin ATX) | 24 | GND (Μόνο για 2x12-pin ATX) |
3/4) CPU_FAN/SYS_FAN1/2/3 (Κεφαλίδες ανεμιστήρα)
Όλες οι κεφαλίδες ανεμιστήρα σε αυτήν τη μητρική πλακέτα είναι 4 ακίδων. Οι περισσότερες κεφαλίδες ανεμιστήρα διαθέτουν αλάνθαστο σχεδιασμό εισαγωγής. Όταν συνδέετε ένα καλώδιο ανεμιστήρα, φροντίστε να το συνδέσετε με τον σωστό προσανατολισμό (το μαύρο καλώδιο σύνδεσης είναι το καλώδιο γείωσης). Η λειτουργία ελέγχου ταχύτητας απαιτεί τη χρήση ανεμιστήρα με σχεδίαση ελέγχου ταχύτητας ανεμιστήρα. Για βέλτιστη απαγωγή θερμότητας, συνιστάται η εγκατάσταση ενός ανεμιστήρα συστήματος μέσα στο πλαίσιο.
| Αριθμός ακροδέκτη | Ορισμός |
| 1 | GND |
| 2 | Έλεγχος ταχύτητας τάσης |
| 3 | Αίσθηση |
| 4 | Έλεγχος ταχύτητας PWM |
| Υποδοχή | CPU_FAN | SYS_FAN1/2/3 |
| Μέγιστο ρεύμα | 2A | 2A |
| Μέγιστη ισχύς | 24W | 24W |
- Βεβαιωθείτε ότι έχετε συνδέσει καλώδια ανεμιστήρα στις κεφαλίδες ανεμιστήρα για να αποτρέψετε την υπερθέρμανση της CPU και του συστήματός σας. Η υπερθέρμανση μπορεί να προκαλέσει ζημιά στην CPU ή το σύστημα μπορεί να κολλήσει.
- Αυτές οι κεφαλίδες ανεμιστήρα δεν είναι μπλοκ βραχυκυκλωτήρα διαμόρφωσης. Μην τοποθετείτε ένα κάλυμμα βραχυκυκλωτήρα στις κεφαλίδες.
- CPU_OPT (Κεφαλίδα ανεμιστήρα CPU υδρόψυξης)
Η κεφαλίδα ανεμιστήρα είναι 4 ακίδων και διαθέτει αλάνθαστο σχεδιασμό εισαγωγής. Οι περισσότερες κεφαλίδες ανεμιστήρα διαθέτουν αλάνθαστο σχεδιασμό εισαγωγής. Όταν συνδέετε ένα καλώδιο ανεμιστήρα, φροντίστε να το συνδέσετε με τον σωστό προσανατολισμό (το μαύρο καλώδιο σύνδεσης είναι το καλώδιο γείωσης). Η λειτουργία ελέγχου ταχύτητας απαιτεί τη χρήση ανεμιστήρα με σχεδίαση ελέγχου ταχύτητας ανεμιστήρα.
![]()
Αριθμός ακροδέκτη Ορισμός 1 GND 2 Έλεγχος ταχύτητας τάσης 3 Αίσθηση 4 Έλεγχος ταχύτητας PWM
- Βεβαιωθείτε ότι έχετε συνδέσει καλώδια ανεμιστήρα στις κεφαλίδες ανεμιστήρα για να αποτρέψετε την υπερθέρμανση της CPU και του συστήματός σας. Η υπερθέρμανση μπορεί να προκαλέσει ζημιά στην CPU ή το σύστημα μπορεί να κολλήσει.
- Αυτές οι κεφαλίδες ανεμιστήρα δεν είναι μπλοκ βραχυκυκλωτήρα διαμόρφωσης. Μην τοποθετείτε ένα κάλυμμα βραχυκυκλωτήρα στις κεφαλίδες.
- D_LED1/D_LED2 (Κεφαλίδες διευθυνσιοδοτούμενων λωρίδων LED)
Οι κεφαλίδες μπορούν να χρησιμοποιηθούν για τη σύνδεση μιας τυπικής διευθυνσιοδοτούμενης λωρίδας LED 5050, με μέγιστη ονομαστική ισχύ 5A (5V) και μέγιστο αριθμό 1000 LED.
![]()
Αριθμός ακροδέκτη Ορισμός 1 V (5V) 2 Δεδομένα 3 Χωρίς ακροδέκτη 4 GND Συνδέστε την addressable λωρίδα LED στην υποδοχή. Ο ακροδέκτης ρεύματος (σημειωμένος με ένα τρίγωνο στο βύσμα) της λωρίδας LED πρέπει να συνδεθεί στον ακροδέκτη 1 της υποδοχής addressable λωρίδας LED. Η λανθασμένη σύνδεση μπορεί να οδηγήσει σε ζημιά της λωρίδας LED.
![σύνδεση της addressable λωρίδας LED]()
- LED_CPU (Υποδοχή λωρίδας LED ψύκτρας CPU/λωρίδας RGB LED)
Η υποδοχή μπορεί να χρησιμοποιηθεί για τη σύνδεση μιας λωρίδας LED ψύκτρας CPU ή μιας τυπικής λωρίδας 5050 RGB LED (12V/G/R/B), με μέγιστη ονομαστική ισχύ 2A (12V) και μέγιστο μήκος 2m.
![LED_CPU (Υποδοχή λωρίδας LED ψύκτρας CPU/λωρίδας RGB LED)]()
Συνδέστε τη λωρίδα LED ψύκτρας CPU/λωρίδα RGB LED στην υποδοχή. Ο ακροδέκτης ρεύματος της λωρίδας RGB LED (σημειωμένος με ένα τρίγωνο στο βύσμα) της λωρίδας LED πρέπει να συνδεθεί στον ακροδέκτη 1 (12V) αυτής της υποδοχής. Η λανθασμένη σύνδεση μπορεί να οδηγήσει σε ζημιά της λωρίδας LED.Αρ. ακροδέκτη Ορισμός 1 12V 2 G 3 R 4 B
![σύνδεση της λωρίδας LED ψύκτρας CPU/λωρίδας RGB LED]()
![σημείωση]()
Για το πώς να ενεργοποιήσετε/απενεργοποιήσετε τα φώτα της λωρίδας LED, επισκεφθείτε την ιστοσελίδα "Unique Features" του ιστότοπου της GIGABYTE.
![προσοχή]()
Πριν εγκαταστήσετε τις συσκευές, βεβαιωθείτε ότι έχετε απενεργοποιήσει τις συσκευές και τον υπολογιστή σας. Αποσυνδέστε το καλώδιο ρεύματος από την πρίζα για να αποφύγετε ζημιά στις συσκευές. - LED_C1/LED_C2 (Υποδοχές λωρίδας RGB LED)
Οι υποδοχές μπορούν να χρησιμοποιηθούν για τη σύνδεση μιας τυπικής λωρίδας 5050 RGB LED (12V/G/R/B), με μέγιστη ονομαστική ισχύ 2A (12V) και μέγιστο μήκος 2m.
![LED_C1/LED_C2 (Υποδοχές λωρίδας RGB LED)]()
Συνδέστε τη λωρίδα LED ψύκτρας CPU/λωρίδα RGB LED στην υποδοχή. Ο ακροδέκτης ρεύματος της λωρίδας RGB LED (σημειωμένος με ένα τρίγωνο στο βύσμα) της λωρίδας Strip πρέπει να συνδεθεί στον ακροδέκτη 1 (12V) αυτής της υποδοχής. Η λανθασμένη σύνδεση μπορεί να οδηγήσει σε ζημιά της λωρίδας LED.Αρ. ακροδέκτη Ορισμός 1 12V 2 G 3 R 4 B
![σύνδεση της λωρίδας LED ψύκτρας CPU/λωρίδας RGB LED]()
![σημείωση]()
Για το πώς να ενεργοποιήσετε/απενεργοποιήσετε τα φώτα της λωρίδας LED, επισκεφθείτε την ιστοσελίδα "Unique Features" του ιστότοπου της GIGABYTE.
![προσοχή]()
Πριν εγκαταστήσετε τις συσκευές, βεβαιωθείτε ότι έχετε απενεργοποιήσει τις συσκευές και τον υπολογιστή σας. Αποσυνδέστε το καλώδιο ρεύματος από την πρίζα για να αποφύγετε ζημιά στις συσκευές. - SATA3 0/1/2/3 (Υποδοχές SATA 6Gb/s)
Οι υποδοχές SATA συμμορφώνονται με το πρότυπο SATA 6Gb/s και είναι συμβατές με το πρότυπο SATA 3Gb/s και SATA 1,5Gb/s. Κάθε υποδοχή SATA υποστηρίζει μία μόνο συσκευή SATA. Οι υποδοχές SATA υποστηρίζουν RAID 0, RAID 1 και RAID 10. Ανατρέξτε στο κεφάλαιο "Ρύθμιση παραμέτρων συνόλου RAID" για οδηγίες σχετικά με τη ρύθμιση παραμέτρων ενός πίνακα RAID.
![Υποδοχές SATA3]()
Αρ. ακροδέκτη Ορισμός 1 GND 2 TXP 3 TXN 4 GND 5 RXN 6 RXP 7 GND - 2A_CPU/M2B_SB (Υποδοχές M.2 Socket 3)
Οι υποδοχές M.2 υποστηρίζουν M.2 SATA SSD ή M.2 PCIe SSD και υποστηρίζουν διαμόρφωση RAID. Λάβετε υπόψη ότι ένα M.2 PCIe SSD δεν μπορεί να χρησιμοποιηθεί για τη δημιουργία ενός συνόλου RAID είτε με ένα M.2 SATA SSD είτε με έναν σκληρό δίσκο SATA. Ανατρέξτε στο κεφάλαιο "Ρύθμιση παραμέτρων συνόλου RAID" για οδηγίες σχετικά με τη ρύθμιση παραμέτρων ενός πίνακα RAID.
![M2A_CPU/M2B_SB (Υποδοχές M.2 Socket 3)]( "GIGABYTE - B550M AORUS PRO AX - M2A_CPU/M2B_SB (Υποδοχές M.2 Socket 3)")
Ακολουθήστε τα παρακάτω βήματα για να εγκαταστήσετε σωστά ένα M.2 SSD στην υποδοχή M.2.
Βήμα 1:
Εντοπίστε την υποδοχή M.2 όπου θα εγκαταστήσετε το M.2 SSD, χρησιμοποιήστε ένα κατσαβίδι για να ξεβιδώσετε τη βίδα στην ψύκτρα και, στη συνέχεια, αφαιρέστε την ψύκτρα. (Μόνο η υποδοχή M2A_CPU διαθέτει την ψύκτρα)
Βήμα 2:
Εντοπίστε την κατάλληλη οπή τοποθέτησης με βάση το μήκος της μονάδας δίσκου M.2 SSD. Εάν χρειάζεται, μετακινήστε το στήριγμα στην επιθυμητή οπή τοποθέτησης. Τοποθετήστε το M.2 SSD στην υποδοχή M.2 υπό γωνία.
Βήμα 3:
Πιέστε το M.2 SSD προς τα κάτω και, στη συνέχεια, στερεώστε το με τη βίδα. Αντικαταστήστε την ψύκτρα και στερεώστε την στην αρχική οπή. Αφαιρέστε την προστατευτική μεμβράνη από το κάτω μέρος της ψύκτρας πριν αντικαταστήσετε την ψύκτρα. - F_PANEL (Υποδοχή μπροστινού πίνακα)
Συνδέστε το διακόπτη λειτουργίας, το διακόπτη επαναφοράς, το ηχείο, το διακόπτη/αισθητήρα παραβίασης πλαισίου και την ένδειξη κατάστασης συστήματος στο πλαίσιο σε αυτήν την υποδοχή σύμφωνα με τις παρακάτω αντιστοιχίσεις ακροδεκτών. Σημειώστε τους θετικούς και αρνητικούς ακροδέκτες πριν συνδέσετε τα καλώδια.
![Υποδοχή μπροστινού πίνακα]()
- PLED/PWR_LED (Power LED):
Συνδέεται στην ένδειξη κατάστασης λειτουργίας στην μπροστινή όψη του πλαισίου. Η λυχνία LED είναι αναμμένη όταν το σύστημα λειτουργεί. Η λυχνία LED είναι σβηστή όταν το σύστημα βρίσκεται σε κατάσταση αναστολής λειτουργίας S3/S4 ή είναι απενεργοποιημένο (S5). - PW (Power Switch):
Συνδέεται στο διακόπτη λειτουργίας στην μπροστινή όψη του πλαισίου. Μπορείτε να διαμορφώσετε τον τρόπο απενεργοποίησης του συστήματός σας χρησιμοποιώντας το διακόπτη λειτουργίας (ανατρέξτε στο κεφάλαιο "BIOS Setup", "Settings\Platform Power" για περισσότερες πληροφορίες). - SPEAK (Speaker):
Συνδέεται στο ηχείο στην μπροστινή όψη του πλαισίου. Το σύστημα αναφέρει την κατάσταση εκκίνησης του συστήματος εκδίδοντας έναν κωδικό ηχητικού σήματος. Ένα μόνο σύντομο ηχητικό σήμα θα ακουστεί εάν δεν εντοπιστεί κανένα πρόβλημα κατά την εκκίνηση του συστήματος. - HD (Hard Drive Activity LED):Συνδέεται στην λυχνία LED δραστηριότητας του σκληρού δίσκου στην μπροστινή όψη του πλαισίου. Η λυχνία LED είναι αναμμένη όταν ο σκληρός δίσκος διαβάζει ή γράφει δεδομένα.
- RES (Reset Switch):
Συνδέεται στο διακόπτη επαναφοράς στην μπροστινή όψη του πλαισίου. Πατήστε το διακόπτη επαναφοράς για να επανεκκινήσετε τον υπολογιστή εάν ο υπολογιστής παγώσει και αποτύχει να εκτελέσει μια κανονική επανεκκίνηση. - CI (Chassis Intrusion Header):
Συνδέεται στο διακόπτη/αισθητήρα παραβίασης πλαισίου στο πλαίσιο που μπορεί να ανιχνεύσει εάν έχει αφαιρεθεί το κάλυμμα του πλαισίου. Αυτή η λειτουργία απαιτεί ένα πλαίσιο με διακόπτη/αισθητήρα παραβίασης πλαισίου. - NC: Καμία σύνδεση. (Καμία σύνδεση)
![σημείωση]()
Ο σχεδιασμός του μπροστινού πίνακα μπορεί να διαφέρει ανάλογα με το πλαίσιο. Μια μονάδα μπροστινού πίνακα αποτελείται κυρίως από διακόπτη λειτουργίας, διακόπτη επαναφοράς, λυχνία LED λειτουργίας, λυχνία LED δραστηριότητας σκληρού δίσκου, ηχείο και τα λοιπά. Όταν συνδέετε τη μονάδα μπροστινού πίνακα του πλαισίου σας σε αυτήν την υποδοχή, βεβαιωθείτε ότι οι αντιστοιχίσεις καλωδίων και οι αντιστοιχίσεις ακροδεκτών ταιριάζουν σωστά.
- F_AUDIO (Υποδοχή ήχου μπροστινού πίνακα)
Η υποδοχή ήχου μπροστινού πίνακα υποστηρίζει ήχο High Definition (HD). Μπορείτε να συνδέσετε τη μονάδα ήχου μπροστινού πίνακα του πλαισίου σας σε αυτήν την υποδοχή. Βεβαιωθείτε ότι οι αντιστοιχίσεις καλωδίων του συνδετήρα της μονάδας ταιριάζουν με τις αντιστοιχίσεις ακροδεκτών της υποδοχής της μητρικής πλακέτας. Η λανθασμένη σύνδεση μεταξύ του συνδετήρα της μονάδας και της υποδοχής της μητρικής πλακέτας θα καταστήσει τη συσκευή ανίκανη να λειτουργήσει ή ακόμη και θα την καταστρέψει.
![Υποδοχή ήχου μπροστινού πίνακα]()
Αρ. ακροδέκτη Ορισμός Αρ. ακροδέκτη Ορισμός 1 MIC2_L 6 Sense F_ 2 GND 7 FAUDIO_JD 3 MIC2_R 8 No Pin 4 NC 9 LINE2_L 5 LINE2_R 10 Sense ![σημείωση]()
Ορισμένα πλαίσια παρέχουν μια μονάδα ήχου μπροστινού πίνακα που έχει διαχωρισμένους συνδετήρες σε κάθε καλώδιο αντί για ένα μόνο βύσμα. Για πληροφορίες σχετικά με τη σύνδεση της μονάδας ήχου μπροστινού πίνακα που έχει διαφορετικές αντιστοιχίσεις καλωδίων, επικοινωνήστε με τον κατασκευαστή του πλαισίου. - F_U32C (Υποδοχή USB Type-C® με υποστήριξη USB 3.2 Gen 1)
Η υποδοχή συμμορφώνεται με την προδιαγραφή USB 3.2 Gen 1 και μπορεί να παρέχει μία θύρα USB.
![Υποδοχή USB Type-C<sup>®</sup>]()
Pin No. Definition Pin No. Definition Pin No. Definition 1 VBUS 8 CC1 15 RX2+ 2 TX1+ 9 SBU1 16 RX2- 3 TX1- 10 SBU2 17 GND 4 GND 11 VBUS 18 D- 5 RX1+ 12 TX2+ 19 D+ 6 RX1- 13 TX2- 20 CC2 7 VBUS 14 GND - F_U32 (Επικεφαλίδα USB 3.2 Gen 1)
Η επικεφαλίδα συμμορφώνεται με τις προδιαγραφές USB 3.2 Gen 1 και USB 2.0 και μπορεί να παρέχει δύο θύρες USB. Για να αγοράσετε το προαιρετικό μπροστινό πλαίσιο 3,5" που παρέχει δύο θύρες USB 3.2 Gen 1, επικοινωνήστε με τον τοπικό αντιπρόσωπο.
![]()
Pin No. Definition Pin No. Definition Pin No. Definition 1 VBUS 8 D1- 15 SSTX2- 2 SSRX1- 9 D1+ 16 GND 3 SSRX1+ 10 NC 17 SSRX2+ 4 GND 11 D2+ 18 SSRX2- 5 SSTX1- 12 D2- 19 VBUS 6 SSTX1+ 13 GND 20 No Pin 7 GND 14 SSTX2+ - F_USB1/F_USB2 (Επικεφαλίδες USB 2.0/1.1)
Οι επικεφαλίδες συμμορφώνονται με τις προδιαγραφές USB 2.0/1.1. Κάθε επικεφαλίδα USB μπορεί να παρέχει δύο θύρες USB μέσω ενός προαιρετικού βραχίονα USB. Για να αγοράσετε το προαιρετικό βραχίονα USB, επικοινωνήστε με τον τοπικό αντιπρόσωπο.
![]()
Pin No. Definition Pin No. Definition 1 Power (5V) 6 USB DY+ 2 Power (5V) 7 GND 3 USB DX- 8 GND 4 USB DY- 9 No Pin 5 USB DX+ 10 NC ![προσοχή]()
- Μην συνδέετε το καλώδιο βραχίονα IEEE 1394 (2x5-pin) στην κεφαλίδα USB 2.0/1.1.
- Πριν εγκαταστήσετε το βραχίονα USB, φροντίστε να απενεργοποιήσετε τον υπολογιστή σας και να αποσυνδέσετε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στο βραχίονα USB.
- TPM (Επικεφαλίδα Trusted Platform Module)
Μπορείτε να συνδέσετε ένα TPM (Trusted Platform Module) σε αυτήν την επικεφαλίδα.
![]()
Pin No. Definition Pin No. Definition 1 LAD0 7 LAD3 2 VCC3 8 GND _ F 3 LAD1 9 LFRAME 4 No Pin 10 NC 5 LAD2 11 SERIRQ 6 LCLK 12 LRESET - COM (Επικεφαλίδα σειριακής θύρας)
Η επικεφαλίδα COM μπορεί να παρέχει μία σειριακή θύρα μέσω ενός προαιρετικού καλωδίου θύρας COM. Για να αγοράσετε το προαιρετικό καλώδιο θύρας COM, επικοινωνήστε με τον τοπικό αντιπρόσωπο.
![]()
Pin No. Definition Pin No. Definition 1 NDCD- 6 NDSR- 2 NSIN 7 NRTS- 3 NSOUT 8 NCTS- 4 NDTR- 9 NRI- 5 GND 10 _3 No Pin U - CLR_CMOS (Clear CMOS Jumper)
Χρησιμοποιήστε αυτόν τον βραχυκυκλωτήρα για να καθαρίσετε τη διαμόρφωση του BIOS και να επαναφέρετε τις τιμές CMOS στις εργοστασιακές προεπιλογές. Για να καθαρίσετε τις τιμές CMOS, χρησιμοποιήστε ένα μεταλλικό αντικείμενο, όπως ένα κατσαβίδι, για να αγγίξετε τους δύο ακροδέκτες για λίγα δευτερόλεπτα.![Άνοιγμα: Κανονικό]()
Open: Normal (Άνοιγμα: Κανονικό) ![Κοντό: Εκκαθάριση τιμών CMOS]()
Short: Clear CMOS Values (Κοντό: Εκκαθάριση τιμών CMOS) ![προσοχή]()
- Να απενεργοποιείτε πάντα τον υπολογιστή σας πριν εκκαθαρίσετε τις τιμές CMOS.
- Μετά την επανεκκίνηση του συστήματος, μεταβείτε στο BIOS Setup για να φορτώσετε τις εργοστασιακές προεπιλογές (επιλέξτε Load Optimized Defaults (Φόρτωση βελτιστοποιημένων προεπιλογών)) ή διαμορφώστε χειροκίνητα τις ρυθμίσεις του BIOS (ανατρέξτε στο κεφάλαιο "BIOS Setup" (Ρύθμιση BIOS), για τις διαμορφώσεις του BIOS).
- BAT (Μπαταρία)
Η μπαταρία παρέχει ρεύμα για να διατηρεί τις τιμές (όπως οι διαμορφώσεις του BIOS, η ημερομηνία και οι πληροφορίες ώρας) στο CMOS όταν ο υπολογιστής είναι απενεργοποιημένος. Αντικαταστήστε την μπαταρία όταν η τάση της μπαταρίας πέσει σε χαμηλό επίπεδο, ή οι τιμές του CMOS ενδέχεται να μην είναι ακριβείς ή ενδέχεται να χαθούν.
![]()
Μπορείτε να εκκαθαρίσετε τις τιμές CMOS αφαιρώντας την μπαταρία:- Απενεργοποιήστε τον υπολογιστή σας και αποσυνδέστε το καλώδιο ρεύματος.
- Αφαιρέστε απαλά την μπαταρία από τη βάση της μπαταρίας και περιμένετε ένα λεπτό. (Ή χρησιμοποιήστε ένα μεταλλικό αντικείμενο, όπως ένα κατσαβίδι, για να αγγίξετε τους θετικούς και αρνητικούς ακροδέκτες της βάσης της μπαταρίας, βραχυκυκλώνοντάς τους για 5 δευτερόλεπτα.)
- Αντικαταστήστε την μπαταρία.
- Συνδέστε το καλώδιο ρεύματος και επανεκκινήστε τον υπολογιστή σας.
![προσοχή]()
- Να απενεργοποιείτε πάντα τον υπολογιστή σας και να αποσυνδέετε το καλώδιο ρεύματος πριν αντικαταστήσετε την μπαταρία.
- Αντικαταστήστε την μπαταρία με μια ισοδύναμη. Ενδέχεται να προκληθεί ζημιά στις συσκευές σας εάν η μπαταρία αντικατασταθεί με ένα λανθασμένο μοντέλο.
- Επικοινωνήστε με το σημείο αγοράς ή τον τοπικό αντιπρόσωπο εάν δεν μπορείτε να αντικαταστήσετε την μπαταρία μόνοι σας ή δεν είστε σίγουροι για το μοντέλο της μπαταρίας.
- Κατά την εγκατάσταση της μπαταρίας, σημειώστε τον προσανατολισμό της θετικής πλευράς (+) και της αρνητικής πλευράς (-) της μπαταρίας (η θετική πλευρά πρέπει να είναι στραμμένη προς τα πάνω).
- Οι χρησιμοποιημένες μπαταρίες πρέπει να αντιμετωπίζονται σύμφωνα με τους τοπικούς περιβαλλοντικούς κανονισμούς.
Ρύθμιση BIOS
Το BIOS (Basic Input and Output System) καταγράφει τις παραμέτρους υλικού του συστήματος στο CMOS στη μητρική πλακέτα. Οι κύριες λειτουργίες του περιλαμβάνουν τη διεξαγωγή του Power-On Self-Test (POST) κατά την εκκίνηση του συστήματος, την αποθήκευση παραμέτρων συστήματος και τη φόρτωση του λειτουργικού συστήματος κ.λπ. Το BIOS περιλαμβάνει ένα πρόγραμμα ρύθμισης BIOS που επιτρέπει στον χρήστη να τροποποιήσει τις βασικές ρυθμίσεις διαμόρφωσης του συστήματος ή να ενεργοποιήσει ορισμένες λειτουργίες του συστήματος.
Όταν σβήσει η τροφοδοσία, η μπαταρία στη μητρική πλακέτα παρέχει την απαραίτητη ισχύ στο CMOS για να διατηρήσει τις τιμές διαμόρφωσης στο CMOS.
Για να αποκτήσετε πρόσβαση στο πρόγραμμα ρύθμισης BIOS, πατήστε το πλήκτρο <Delete> κατά τη διάρκεια του POST όταν ενεργοποιηθεί η τροφοδοσία.
Για να αναβαθμίσετε το BIOS, χρησιμοποιήστε είτε το βοηθητικό πρόγραμμα GIGABYTE Q-Flash είτε το @BIOS.
- Το Q-Flash επιτρέπει στον χρήστη να αναβαθμίσει ή να δημιουργήσει αντίγραφα ασφαλείας του BIOS γρήγορα και εύκολα χωρίς να εισέλθει στο λειτουργικό σύστημα.
- Το @BIOS είναι ένα βοηθητικό πρόγραμμα που βασίζεται στα Windows, το οποίο αναζητά και κατεβάζει την τελευταία έκδοση του BIOS από το Διαδίκτυο και ενημερώνει το BIOS.
- Επειδή η αναβάθμιση του BIOS είναι δυνητικά επικίνδυνη, εάν δεν αντιμετωπίζετε προβλήματα χρησιμοποιώντας την τρέχουσα έκδοση του BIOS, συνιστάται να μην αναβαθμίσετε το BIOS. Για να αναβαθμίσετε το BIOS, κάντε το με προσοχή. Η ανεπαρκής αναβάθμιση του BIOS μπορεί να οδηγήσει σε δυσλειτουργία του συστήματος.
- Συνιστάται να μην αλλάξετε τις προεπιλεγμένες ρυθμίσεις (εκτός εάν χρειάζεται) για να αποφύγετε την αστάθεια του συστήματος ή άλλα απροσδόκητα αποτελέσματα. Η ακατάλληλη αλλαγή των ρυθμίσεων μπορεί να οδηγήσει σε αποτυχία εκκίνησης του συστήματος. Εάν συμβεί αυτό, προσπαθήστε να διαγράψετε τις τιμές CMOS και να επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές. (Ανατρέξτε στην ενότητα "Load Optimized Defaults" (Φόρτωση βελτιστοποιημένων προεπιλογών) σε αυτό το κεφάλαιο ή στις εισαγωγές του βραχυκυκλωτήρα μπαταρίας/εκκαθάρισης CMOS στο κεφάλαιο Εγκατάσταση υλικού για τον τρόπο εκκαθάρισης των τιμών CMOS.)
Οθόνη εκκίνησης
Η ακόλουθη οθόνη λογότυπου εκκίνησης θα εμφανιστεί όταν εκκινήσει ο υπολογιστής.
Υπάρχουν δύο διαφορετικές λειτουργίες BIOS ως εξής και μπορείτε να χρησιμοποιήσετε το πλήκτρο <F2> για εναλλαγή μεταξύ των δύο λειτουργιών. Η Εύκολη λειτουργία επιτρέπει στους χρήστες να προβάλλουν γρήγορα τις τρέχουσες πληροφορίες συστήματος ή να κάνουν προσαρμογές για βέλτιστη απόδοση. Στην Εύκολη λειτουργία, μπορείτε να χρησιμοποιήσετε το ποντίκι σας για να μετακινηθείτε στα στοιχεία διαμόρφωσης. Η Σύνθετη λειτουργία παρέχει λεπτομερείς ρυθμίσεις BIOS. Μπορείτε να πατήσετε τα πλήκτρα βέλους στο πληκτρολόγιό σας για να μετακινηθείτε μεταξύ των στοιχείων και να πατήσετε <Enter> για να αποδεχτείτε ή να εισέλθετε σε ένα υπομενού. Εναλλακτικά, μπορείτε να χρησιμοποιήσετε το ποντίκι σας για να επιλέξετε το στοιχείο που θέλετε.
- Όταν το σύστημα δεν είναι σταθερό ως συνήθως, επιλέξτε το στοιχείο Load Optimized Defaults (Φόρτωση βελτιστοποιημένων προεπιλογών) για να ορίσετε το σύστημά σας στις προεπιλογές του.
- Τα μενού ρύθμισης BIOS που περιγράφονται σε αυτό το κεφάλαιο προορίζονται μόνο για αναφορά και ενδέχεται να διαφέρουν ανάλογα με την έκδοση του BIOS.
Το κύριο μενού
Λειτουργικά πλήκτρα σύνθετης λειτουργίας
< >< > | Μετακινήστε τη γραμμή επιλογής για να επιλέξετε ένα μενού ρύθμισης |
< >< > | Μετακινήστε τη γραμμή επιλογής για να επιλέξετε ένα στοιχείο διαμόρφωσης σε ένα μενού |
| <Enter>/Double Click | Εκτελέστε μια εντολή ή εισέλθετε σε ένα μενού |
| <+>/<Page Up> | Αυξήστε την αριθμητική τιμή ή κάντε αλλαγές |
| <->/<Page Down> | Μειώστε την αριθμητική τιμή ή κάντε αλλαγές |
| <F1> | Εμφάνιση περιγραφών των λειτουργικών πλήκτρων |
| <F2> | Εναλλαγή σε εύκολη λειτουργία |
| <F3> | Αποθηκεύστε τις τρέχουσες ρυθμίσεις BIOS σε ένα προφίλ |
| <F4> | Φορτώστε τις ρυθμίσεις BIOS από ένα προφίλ που δημιουργήθηκε πριν |
| <F5> | Επαναφέρετε τις προηγούμενες ρυθμίσεις BIOS για τα τρέχοντα υπομενού |
| <F6> | Εμφανίστε την οθόνη Smart Fan 5 |
| <F7> | Φορτώστε τις βελτιστοποιημένες προεπιλεγμένες ρυθμίσεις BIOS για τα τρέχοντα υπομενού |
| <F8> | Αποκτήστε πρόσβαση στο βοηθητικό πρόγραμμα Q-Flash |
| <F10> | Αποθηκεύστε όλες τις αλλαγές και εξέλθετε από το πρόγραμμα ρύθμισης BIOS |
| <F11> | Εναλλαγή στο υπομενού Αγαπημένα |
| <F12> | Αποτυπώστε την τρέχουσα οθόνη ως εικόνα και αποθηκεύστε την στη μονάδα USB |
| <Insert> | Προσθέστε ή αφαιρέστε μια αγαπημένη επιλογή |
| <Ctrl>+<S> | Εμφανίστε πληροφορίες για την εγκατεστημένη μνήμη |
| <Esc> | Κύριο μενού: Έξοδος από το πρόγραμμα ρύθμισης BIOS Υπομενού: Έξοδος από το τρέχον υπομενού |
Αγαπημένα (F11)
Ορίστε τις επιλογές που χρησιμοποιείτε συχνά ως αγαπημένα και χρησιμοποιήστε το πλήκτρο <F11> για να μεταβείτε γρήγορα στη σελίδα όπου βρίσκονται όλες οι αγαπημένες σας επιλογές. Για να προσθέσετε ή να αφαιρέσετε μια αγαπημένη επιλογή, μεταβείτε στην αρχική της σελίδα και πατήστε <Insert> στην επιλογή. Η επιλογή επισημαίνεται με ένα αστεράκι εάν έχει οριστεί ως "αγαπημένη".
Tweaker
Το αν το σύστημα θα λειτουργήσει σταθερά με τις ρυθμίσεις υπερχρονισμού/υπέρτασης που κάνατε εξαρτάται από τις συνολικές ρυθμίσεις του συστήματός σας. Η εσφαλμένη πραγματοποίηση υπερχρονισμού/υπέρτασης μπορεί να οδηγήσει σε ζημιά στην CPU, στο chipset ή στη μνήμη και να μειώσει τη διάρκεια ζωής αυτών των εξαρτημάτων. Αυτή η σελίδα είναι μόνο για προχωρημένους χρήστες και σας συνιστούμε να μην αλλάξετε τις προεπιλεγμένες ρυθμίσεις για να αποτρέψετε την αστάθεια του συστήματος ή άλλα απροσδόκητα αποτελέσματα. (Η ακατάλληλη αλλαγή των ρυθμίσεων μπορεί να οδηγήσει σε αποτυχία εκκίνησης του συστήματος. Εάν συμβεί αυτό, διαγράψτε τις τιμές CMOS και επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές.)
CPU Clock Control
Σας επιτρέπει να ρυθμίσετε με μη αυτόματο τρόπο το βασικό ρολόι της CPU σε βήματα του 1 MHz. (Προεπιλογή: Auto)
Συνιστάται ιδιαίτερα η ρύθμιση της συχνότητας της CPU σύμφωνα με τις προδιαγραφές της CPU.
Spread Spectrum Control
Ενεργοποιεί ή απενεργοποιεί το CPU/PCIe Spread Spectrum. (Προεπιλογή: Auto)
CPU Ratio Mode (Σημείωση)
Σας επιτρέπει να ορίσετε την αναλογία πυρήνα για όλους τους πυρήνες της CPU ή για μεμονωμένους πυρήνες. (Προεπιλογή: All cores)
CCD0 CCX0/1 Ratio (Σημείωση)
Σας επιτρέπει να ρυθμίσετε με μη αυτόματο τρόπο την αναλογία πυρήνα για τους πυρήνες CPU CCX0, 1. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν το CPU Ratio Mode έχει οριστεί σε Per CCX. (Προεπιλογή: Auto)
CPU Clock Ratio
Σας επιτρέπει να αλλάξετε την αναλογία ρολογιού για την εγκατεστημένη CPU. Το ρυθμιζόμενο εύρος εξαρτάται από την CPU που είναι εγκατεστημένη.
GFX Clock Frequency (Σημείωση)
Σας επιτρέπει να αλλάξετε τη συχνότητα για την GPU. Αφού αλλάξετε τις ρυθμίσεις GFX Clock Frequency, φροντίστε να προσαρμόσετε τις ρυθμίσεις GFX Core Voltage. (Προεπιλογή: Auto)
ΣΗΜΕΙΩΣΗ: Το ρυθμιζόμενο εύρος εξαρτάται από την CPU που είναι εγκατεστημένη. Η ρύθμιση Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση.
GFX Core Voltage (Σημείωση)
Σας επιτρέπει να αλλάξετε την τάση για την GPU. (Προεπιλογή: Auto)
ΣΗΜΕΙΩΣΗ: Το ρυθμιζόμενο εύρος εξαρτάται από την CPU που είναι εγκατεστημένη. Η ρύθμιση Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση.
Advanced CPU Settings
& Core Performance Boost (Σημείωση)
Σας επιτρέπει να καθορίσετε αν θα ενεργοποιήσετε την τεχνολογία Core Performance Boost (CPB), μια τεχνολογία ενίσχυσης της απόδοσης της CPU. (Προεπιλογή: Auto)
(Σημείωση) Αυτό το στοιχείο υπάρχει μόνο όταν εγκαθιστάτε μια CPU που υποστηρίζει αυτήν τη δυνατότητα.
SVM Mode
Η βελτιωμένη εικονικοποίηση με την τεχνολογία εικονικοποίησης θα επιτρέψει σε μια πλατφόρμα να εκτελεί πολλαπλά λειτουργικά συστήματα και εφαρμογές σε ανεξάρτητα διαμερίσματα. Με την εικονικοποίηση, ένα σύστημα υπολογιστή μπορεί να λειτουργήσει ως πολλαπλά εικονικά συστήματα. (Προεπιλογή: Disabled)
AMD Cool&Quiet function
| Enabled | Επιτρέπει στο πρόγραμμα οδήγησης AMD Cool'n'Quiet να προσαρμόζει δυναμικά το ρολόι της CPU και το VID για να μειώσει την παραγωγή θερμότητας από τον υπολογιστή σας και την κατανάλωση ενέργειας. (Προεπιλογή) |
| Disabled | Απενεργοποιεί αυτήν τη λειτουργία. |
PPC Adjustment (Σημείωση 1)
Σας επιτρέπει να διορθώσετε το PState της CPU. (Προεπιλογή: PState 0)
Global C-state Control (Σημείωση 1)
Σας επιτρέπει να καθορίσετε αν θα επιτρέψετε στην CPU να εισέλθει σε καταστάσεις C. Όταν είναι ενεργοποιημένη, η συχνότητα του πυρήνα της CPU θα μειωθεί κατά τη διάρκεια της κατάστασης διακοπής του συστήματος για να μειωθεί η κατανάλωση ενέργειας. (Προεπιλογή: Auto)
Power Supply Idle Control (Σημείωση 1)
Ενεργοποιεί ή απενεργοποιεί την κατάσταση Package C6.
| Typical Current Idle | Απενεργοποιεί αυτήν τη λειτουργία. |
| Low Current Idle | Ενεργοποιεί αυτήν τη λειτουργία. |
| Auto | Επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή) |
CCD Control (Σημείωση 1)
Ορίζει τον αριθμό των CCD που θα χρησιμοποιηθούν. (Προεπιλογή: Auto)
Downcore Control
Σας επιτρέπει να επιλέξετε τον αριθμό των πυρήνων CPU που θα ενεργοποιηθούν (ο αριθμός των πυρήνων CPU μπορεί να διαφέρει ανάλογα με την CPU). (Προεπιλογή: Auto)
SMT Mode
Σας επιτρέπει να ενεργοποιήσετε ή να απενεργοποιήσετε την τεχνολογία CPU Simultaneous Multi-Threading. (Προεπιλογή: Auto)
CPPC (Σημείωση 1)
Ενεργοποιεί ή απενεργοποιεί τη δυνατότητα CPPC. (Προεπιλογή: Auto)
CPPC Preferred Cores (Σημείωση 1)
Ενεργοποιεί ή απενεργοποιεί τη δυνατότητα CPPC Preferred Cores. (Προεπιλογή: Auto)
Extreme Memory Profile (X.M.P.) (Σημείωση 2)
Επιτρέπει στο BIOS να διαβάζει τα δεδομένα SPD σε μονάδες μνήμης XMP για να βελτιώσει την απόδοση της μνήμης όταν είναι ενεργοποιημένο.
| Disabled | Απενεργοποιεί αυτήν τη λειτουργία. (Προεπιλογή) |
| Profile1 | Χρησιμοποιεί ρυθμίσεις Profile 1. |
| Profile2 (Σημείωση 2) | Χρησιμοποιεί ρυθμίσεις Profile 2. |
XMP High Frequency Support (Σημείωση 2)
Σας επιτρέπει να επιλέξετε το επίπεδο συμβατότητας για μνήμη υψηλής συχνότητας. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν το Extreme Memory Profile (X.M.P.) έχει οριστεί σε Profile1 ή Profile2. (Προεπιλογή: Auto)
System Memory Multiplier
Σας επιτρέπει να ορίσετε τον πολλαπλασιαστή μνήμης συστήματος. Η ρύθμιση Auto ορίζει τον πολλαπλασιαστή μνήμης σύμφωνα με τα δεδομένα SPD μνήμης. (Προεπιλογή: Auto)
(Σημείωση 1) Αυτό το στοιχείο υπάρχει μόνο όταν εγκαθιστάτε μια CPU που υποστηρίζει αυτήν τη δυνατότητα.
(Σημείωση 2) Αυτό το στοιχείο υπάρχει μόνο όταν εγκαθιστάτε μια CPU και μια μονάδα μνήμης που υποστηρίζουν αυτήν τη δυνατότητα.
- Advanced Memory Settings ƒ
- Memory Subtimings
![]()
Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus
Drive Strength, Data Bus Configuration
Αυτές οι ενότητες παρέχουν ρυθμίσεις χρονισμού μνήμης. Σημείωση: Το σύστημά σας ενδέχεται να γίνει ασταθές ή να αποτύχει να εκκινηθεί μετά την πραγματοποίηση αλλαγών στους χρονισμούς μνήμης. Εάν συμβεί αυτό, επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές φορτώνοντας τις βελτιστοποιημένες προεπιλογές ή διαγράφοντας τις τιμές CMOS. - ƒ SPD Info
Εμφανίζει πληροφορίες για την εγκατεστημένη μνήμη.
Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/CPU VDDP/A_VDD18S5/DRAM Voltage (CH A/B)/DDRVPP Voltage (CH A/B)/ DRAM Termination (CH A/B)
Αυτά τα στοιχεία σας επιτρέπουν να προσαρμόσετε τις τάσεις CPU Vcore και μνήμης.
- ƒ CPU/VRM Settings
Αυτό το υπομενού σάς επιτρέπει να διαμορφώσετε το επίπεδο βαθμονόμησης Load-Line, το επίπεδο προστασίας από υπέρταση, το επίπεδο προστασίας από υπερβολικό ρεύμα και τις φάσεις PWM.
Ρυθμίσεις
- Platform Power
![]()
AC BACK
Καθορίζει την κατάσταση του συστήματος μετά την επιστροφή ρεύματος από απώλεια ρεύματος AC.![]()
MemoryΤο σύστημα επιστρέφει στην τελευταία γνωστή κατάσταση αφύπνισης κατά την επιστροφή του ρεύματος AC. ![]()
Always OnΤο σύστημα ενεργοποιείται κατά την επιστροφή του ρεύματος AC. ![]()
Always OffΤο σύστημα παραμένει απενεργοποιημένο κατά την επιστροφή του ρεύματος AC. (Προεπιλογή)
ErP
Καθορίζει εάν θα επιτρέπεται στο σύστημα να καταναλώνει την ελάχιστη ισχύ στην κατάσταση S5 (τερματισμός λειτουργίας). (Προεπιλογή: Απενεργοποιημένο) Σημείωση: Όταν αυτό το στοιχείο έχει οριστεί σε Ενεργοποιημένο, η λειτουργία Επανέναρξη από συναγερμό δεν είναι διαθέσιμη.
Soft-Off by PWR-BTTN
Διαμορφώνει τον τρόπο απενεργοποίησης του υπολογιστή σε λειτουργία MS-DOS χρησιμοποιώντας το κουμπί λειτουργίας.
| Instant-Off | Πατήστε το κουμπί λειτουργίας και, στη συνέχεια, το σύστημα θα απενεργοποιηθεί αμέσως. (Προεπιλογή) |
| Delay 4 Sec. | Πατήστε και κρατήστε πατημένο το κουμπί λειτουργίας για 4 δευτερόλεπτα για να απενεργοποιήσετε το σύστημα. Εάν πατήσετε το κουμπί λειτουργίας για λιγότερο από 4 δευτερόλεπτα, το σύστημα θα τεθεί σε κατάσταση αναστολής λειτουργίας. |
Power Loading
Ενεργοποιεί ή απενεργοποιεί το εικονικό φορτίο. Όταν το τροφοδοτικό βρίσκεται σε χαμηλό φορτίο, θα ενεργοποιηθεί μια αυτοπροστασία που θα προκαλέσει τον τερματισμό ή την αποτυχία του. Εάν συμβεί αυτό, ορίστε την επιλογή Enabled (Ενεργοποιημένο). Η επιλογή Auto (Αυτόματο) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Αυτόματο)
Resume by Alarm
Καθορίζει εάν θα ενεργοποιείται το σύστημα σε μια επιθυμητή ώρα. (Προεπιλογή: Απενεργοποιημένο)
Εάν είναι ενεργοποιημένο, ορίστε την ημερομηνία και την ώρα ως εξής:
Wake up day (Ημέρα αφύπνισης): Ενεργοποιήστε το σύστημα σε μια συγκεκριμένη ώρα κάθε ημέρα ή σε μια συγκεκριμένη ημέρα του μήνα.
Wake up hour/minute/second (Ώρα/λεπτό/δευτερόλεπτο αφύπνισης): Ορίστε την ώρα κατά την οποία το σύστημα θα ενεργοποιείται αυτόματα.
Note (Σημείωση): Όταν χρησιμοποιείτε αυτήν τη λειτουργία, αποφύγετε τον ανεπαρκή τερματισμό λειτουργίας από το λειτουργικό σύστημα ή την αφαίρεση της τροφοδοσίας AC, διαφορετικά οι ρυθμίσεις ενδέχεται να μην είναι αποτελεσματικές.
Wake on LAN
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία αφύπνισης μέσω LAN. (Προεπιλογή: Ενεργοποιημένο)
High Precision Event Timer
Ενεργοποιεί ή απενεργοποιεί το High Precision Event Timer (HPET) στο λειτουργικό σύστημα. (Προεπιλογή: Ενεργοποιημένο)
CEC 2019 Ready
Σας επιτρέπει να επιλέξετε εάν θα επιτρέπεται στο σύστημα να προσαρμόζει την κατανάλωση ενέργειας όταν βρίσκεται σε κατάσταση τερματισμού λειτουργίας, αδράνειας ή αναμονής, προκειμένου να συμμορφωθεί με τα πρότυπα CEC (California Energy Commission) 2019. (Προεπιλογή: Απενεργοποιημένο)
- IO Ports
![]()
Initial Display Output
Καθορίζει την πρώτη έναρξη της οθόνης από την εγκατεστημένη κάρτα γραφικών PCI Express ή τα ενσωματωμένα γραφικά.![]()
IGD Video (Σημείωση)Ορίζει τα ενσωματωμένα γραφικά ως την πρώτη οθόνη. ![]()
PCIe 1 SlotΟρίζει την κάρτα γραφικών στην υποδοχή PCIEX16 ως την πρώτη οθόνη. (Προεπιλογή) ![]()
PCIe 2 SlotΟρίζει την κάρτα γραφικών στην υποδοχή PCIEX2 ως την πρώτη οθόνη.
Integrated Graphics (Σημείωση)
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία ενσωματωμένων γραφικών.
| Auto | Το BIOS θα ενεργοποιήσει ή θα απενεργοποιήσει αυτόματα τα ενσωματωμένα γραφικά, ανάλογα με την κάρτα γραφικών που είναι εγκατεστημένη. (Προεπιλογή) |
| Forces | Ενεργοποιεί τα ενσωματωμένα γραφικά. |
| Disabled | Απενεργοποιεί τα ενσωματωμένα γραφικά. |
UMA Mode (Σημείωση)
Καθορίστε τη λειτουργία UMA.
| Auto | Επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή) |
| UMA Specified | Ορίζει το μέγεθος του Buffer πλαισίου UMA. |
| UMA Auto | Ορίζει την ανάλυση της οθόνης. |
| UMA Game Optimized | Προσαρμόζει το μέγεθος του buffer πλαισίου με βάση το συνολικό μέγεθος της μνήμης του συστήματος. |
Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν το Integrated Graphics έχει οριστεί σε Forces.
UMA Frame Buffer Size (Σημείωση)
Το μέγεθος του buffer πλαισίου είναι η συνολική ποσότητα μνήμης συστήματος που έχει εκχωρηθεί αποκλειστικά για τον ενσωματωμένο ελεγκτή γραφικών. Το MS-DOS, για παράδειγμα, θα χρησιμοποιεί μόνο αυτή τη μνήμη για την οθόνη. Οι επιλογές είναι: Auto (προεπιλογή), 64M~2G. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν το UMA Mode έχει οριστεί σε UMA Specified.
Display Resolution (Σημείωση)
Σας επιτρέπει να ορίσετε την ανάλυση της οθόνης. Οι επιλογές είναι: Auto (προεπιλογή), 1920x1080 και κάτω, 2560x1600, 3840x2160.
Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν το UMA Mode έχει οριστεί σε UMA Auto.
HD Audio Controller
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία ενσωματωμένου ήχου. (Προεπιλογή: Ενεργοποιημένο)
Εάν επιθυμείτε να εγκαταστήσετε μια κάρτα ήχου προσθήκης τρίτου κατασκευαστή αντί να χρησιμοποιήσετε τον ενσωματωμένο ήχο, ορίστε αυτό το στοιχείο σε Disabled.
PCIEX16 Bifurcation
Σας επιτρέπει να καθορίσετε πώς διαιρείται το εύρος ζώνης της υποδοχής PCIEX16. Επιλογές: Auto, PCIE 2x8, PCIE 1x8/2x4, PCIE 2x4/1x8, PCIE 4x4 (Σημείωση). (Προεπιλογή: Auto)
Above 4G Decoding
Ενεργοποιεί ή απενεργοποιεί τη δυνατότητα αποκωδικοποίησης συσκευών 64-bit στον χώρο διευθύνσεων άνω των 4 GB (μόνο εάν το σύστημά σας υποστηρίζει αποκωδικοποίηση PCI 64-bit). Ορίστε σε Enabled εάν είναι εγκατεστημένη μία ή περισσότερες κάρτες γραφικών προηγμένης τεχνολογίας και τα προγράμματα οδήγησης τους δεν μπορούν να ξεκινήσουν κατά την είσοδο στο λειτουργικό σύστημα (λόγω του περιορισμένου χώρου διευθύνσεων μνήμης 4 GB). (Προεπιλογή: Απενεργοποιημένο)
Re-Size BAR Support
Ενεργοποιεί ή απενεργοποιεί την υποστήριξη για Resizable BAR. (Προεπιλογή: Απενεργοποιημένο)
Onboard LAN Controller
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία ενσωματωμένου LAN. (Προεπιλογή: Ενεργοποιημένο)
Εάν επιθυμείτε να εγκαταστήσετε μια κάρτα δικτύου προσθήκης τρίτου κατασκευαστή αντί να χρησιμοποιήσετε το ενσωματωμένο LAN, ορίστε αυτό το στοιχείο σε Disabled.
(Σημείωση) Αυτό το στοιχείο είναι παρόν μόνο όταν εγκαθιστάτε μια CPU που υποστηρίζει αυτήν τη λειτουργία.
- Super IO Configuration
![Σειριακή θύρα]( "Σειριακή θύρα")
Serial Port
Ενεργοποιεί ή απενεργοποιεί την ενσωματωμένη σειριακή θύρα. (Προεπιλογή: Ενεργοποιημένο) - USB Configuration & Legacy USB Support
Επιτρέπει τη χρήση πληκτρολογίου/ποντικιού USB στο MS-DOS. (Προεπιλογή: Ενεργοποιημένο)
![Μεταβίβαση XHCI]( "Μεταβίβαση XHCI")
XHCI Hand-off
Καθορίζει εάν θα ενεργοποιηθεί η λειτουργία μεταβίβασης XHCI για ένα λειτουργικό σύστημα χωρίς υποστήριξη μεταβίβασης XHCI. (Προεπιλογή: Ενεργοποιημένο)
![Υποστήριξη προγράμματος οδήγησης μαζικής αποθήκευσης USB]( "Υποστήριξη προγράμματος οδήγησης μαζικής αποθήκευσης USB")
USB Mass Storage Driver Support
Ενεργοποιεί ή απενεργοποιεί την υποστήριξη για συσκευές αποθήκευσης USB. (Προεπιλογή: Ενεργοποιημένο)
![Εξομοίωση θύρας 60/64]( "Εξομοίωση θύρας 60/64")
Port 60/64 Emulation
Ενεργοποιεί ή απενεργοποιεί την εξομοίωση των θυρών εισόδου/εξόδου 64h και 60h. Αυτό θα πρέπει να είναι ενεργοποιημένο για πλήρη υποστήριξη παλαιού τύπου για πληκτρολόγια/ποντίκια USB στο MS-DOS ή σε λειτουργικό σύστημα που δεν υποστηρίζει εγγενώς συσκευές USB. (Προεπιλογή: Απενεργοποιημένο)
![Συσκευές μαζικής αποθήκευσης]( "Συσκευές μαζικής αποθήκευσης")
Mass Storage Devices
Εμφανίζει μια λίστα με συνδεδεμένες συσκευές μαζικής αποθήκευσης USB. Αυτό το στοιχείο εμφανίζεται μόνο όταν είναι εγκατεστημένη μια συσκευή αποθήκευσης USB. - NVMe Configuration
Εμφανίζει πληροφορίες για το M.2 NVME PCIe SSD σας, εάν είναι εγκατεστημένο. - SATA Configuration
![Λειτουργία SATA]( "Λειτουργία SATA")
SATA Mode
Ενεργοποιεί ή απενεργοποιεί το RAID για τους ελεγκτές SATA που είναι ενσωματωμένοι στο Chipset ή διαμορφώνει τους ελεγκτές SATA σε λειτουργία AHCI.![RAID]()
RAIDΕνεργοποιεί το RAID για τον ελεγκτή SATA. ![AHCI]()
AHCIΔιαμορφώνει τους ελεγκτές SATA σε λειτουργία AHCI. Το Advanced Host Controller Interface (AHCI) είναι μια προδιαγραφή διεπαφής που επιτρέπει στο πρόγραμμα οδήγησης αποθήκευσης να ενεργοποιήσει προηγμένες λειτουργίες Serial ATA, όπως Native Command Queuing και hot plug. (Προεπιλογή)
NVMe RAID mode
Σας επιτρέπει να καθορίσετε εάν θα χρησιμοποιήσετε τα M.2 NVMe PCIe SSD σας για να διαμορφώσετε το RAID. (Προεπιλογή: Απενεργοποιημένο)
Chipset SATA Port Enable
Ενεργοποιεί ή απενεργοποιεί τους ενσωματωμένους ελεγκτές SATA. (Προεπιλογή: Ενεργοποιημένο)
Chipset SATA Port 0/1/2/3
Εμφανίζει τις πληροφορίες της(των) συνδεδεμένης(-ων) συσκευής(-ών) SATA.
- Network Stack Configuration
![Δίκτυο Stack]( "Δίκτυο Stack")
Network Stack
Απενεργοποιεί ή ενεργοποιεί την εκκίνηση από το δίκτυο για την εγκατάσταση ενός λειτουργικού συστήματος μορφής GPT, όπως η εγκατάσταση του λειτουργικού συστήματος από τον διακομιστή Windows Deployment Services. (Προεπιλογή: Απενεργοποιημένο)
![Υποστήριξη IPv4 PXE]( "Υποστήριξη IPv4 PXE")
IPv4 PXE Support
Ενεργοποιεί ή απενεργοποιεί την υποστήριξη IPv4 PXE. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν το Network Stack είναι ενεργοποιημένο.
![Υποστήριξη IPv4 HTTP]( "Υποστήριξη IPv4 HTTP")
IPv4 HTTP Support
Ενεργοποιεί ή απενεργοποιεί την υποστήριξη εκκίνησης HTTP για IPv4. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν το Network Stack είναι ενεργοποιημένο.
![Υποστήριξη IPv6 PXE]( "Υποστήριξη IPv6 PXE")
IPv6 PXE Support
Ενεργοποιεί ή απενεργοποιεί την υποστήριξη IPv6 PXE. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν το Network Stack είναι ενεργοποιημένο.
![Υποστήριξη IPv6 HTTP]( "Υποστήριξη IPv6 HTTP")
IPv6 HTTP Support
Ενεργοποιεί ή απενεργοποιεί την υποστήριξη εκκίνησης HTTP για IPv6. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν το Network Stack είναι ενεργοποιημένο.
![Χρόνος αναμονής εκκίνησης PXE]( "Χρόνος αναμονής εκκίνησης PXE")
PXE boot wait time
Σας επιτρέπει να διαμορφώσετε για πόσο χρόνο θα περιμένετε πριν πατήσετε <Esc> για να ακυρώσετε την εκκίνηση PXE. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν το Network Stack είναι ενεργοποιημένο. (Προεπιλογή: 0)
![Αριθμός εντοπισμού μέσου]( "Αριθμός εντοπισμού μέσου")
Media detect count
Σας επιτρέπει να ορίσετε τον αριθμό των φορών που θα ελέγχεται η παρουσία μέσου. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν το Network Stack είναι ενεργοποιημένο. (Προεπιλογή: 1) - Realtek PCIe Family Controller
Αυτό το υπομενού παρέχει πληροφορίες σχετικά με τη διαμόρφωση LAN και τις σχετικές επιλογές διαμόρφωσης. - Miscellaneous
![LED σε κατάσταση ενεργοποίησης συστήματος]( "LED σε κατάσταση ενεργοποίησης συστήματος")
LEDs in System Power On State
Σας επιτρέπει να ενεργοποιήσετε ή να απενεργοποιήσετε τον φωτισμό LED της μητρικής κάρτας όταν το σύστημα είναι ενεργοποιημένο.![Απενεργοποίηση]()
OffΑπενεργοποιεί την επιλεγμένη λειτουργία φωτισμού όταν το σύστημα είναι ενεργοποιημένο. ![Ενεργοποίηση]()
OnΕνεργοποιεί την επιλεγμένη λειτουργία φωτισμού όταν το σύστημα είναι ενεργοποιημένο. (Προεπιλογή) ![LED σε κατάσταση αναστολής λειτουργίας, αδρανοποίησης και απενεργοποίησης λογισμικού]( "LED σε κατάσταση αναστολής λειτουργίας, αδρανοποίησης και απενεργοποίησης λογισμικού")
LEDs in Sleep, Hibernation, and Soft Off States
Σας επιτρέπει να ορίσετε τη λειτουργία φωτισμού των LED της μητρικής κάρτας στην κατάσταση συστήματος S3/S4/S5. Αυτό το στοιχείο είναι διαμορφώσιμο όταν το LEDs in System Power On State έχει οριστεί σε On.![Απενεργοποίηση]()
OffΑπενεργοποιεί την επιλεγμένη λειτουργία φωτισμού όταν το σύστημα εισέρχεται στην κατάσταση S3/S4/S5. (Προεπιλογή) ![Ενεργοποίηση]()
OnΕνεργοποιεί την επιλεγμένη λειτουργία φωτισμού όταν το σύστημα εισέρχεται στην κατάσταση S3/S4/S5. ![Διαμόρφωση υποδοχής PCIe]( "Διαμόρφωση υποδοχής PCIe")
PCIe Slot Configuration
Σας επιτρέπει να ορίσετε τη λειτουργία λειτουργίας των υποδοχών PCI Express σε Gen 1, Gen 2, Gen 3 ή Gen 4 (Σημείωση). Η πραγματική λειτουργία λειτουργίας υπόκειται στην προδιαγραφή υλικού κάθε υποδοχής. Το Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)
![Λειτουργία PCIe ASPM]( "Λειτουργία PCIe ASPM")
PCIe ASPM Mode
Σας επιτρέπει να διαμορφώσετε τη λειτουργία ASPM για τη συσκευή που είναι συνδεδεμένη στον δίαυλο CPU PCI Express. (Προεπιλογή: Απενεργοποιημένο)
![Βελτίωση 3DMark01]( "Βελτίωση 3DMark01")
3DMark01 Enhancement
Σας επιτρέπει να καθορίσετε εάν θα βελτιώσετε την απόδοση ορισμένων παλαιών σημείων αναφοράς. (Προεπιλογή: Απενεργοποιημένο)
![IOMMU]( "IOMMU")
IOMMU
Ενεργοποιεί ή απενεργοποιεί την υποστήριξη AMD IOMMU. (Προεπιλογή: Auto)
![AMD CPU fTPM]( "AMD CPU fTPM")
AMD CPU fTPM
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία TPM 2.0 που είναι ενσωματωμένη στην AMD CPU. (Προεπιλογή: Απενεργοποιημένο) - Trusted Computing
Ενεργοποιεί ή απενεργοποιεί το Trusted Platform Module (TPM). - AMD CBS
Αυτό το υπομενού παρέχει επιλογές διαμόρφωσης που σχετίζονται με το AMD CBS. - PC Health
![Επαναφορά κατάστασης ανοίγματος θήκης]( "Επαναφορά κατάστασης ανοίγματος θήκης")
Reset Case Open Status ![Απενεργοποιημένο]()
DisabledΔιατηρεί ή διαγράφει την εγγραφή της προηγούμενης κατάστασης εισβολής στο πλαίσιο. (Προεπιλογή) ![Ενεργοποιημένο]()
EnabledΔιαγράφει την εγγραφή της προηγούμενης κατάστασης εισβολής στο πλαίσιο και το πεδίο Case Open θα εμφανίζει "No" στην επόμενη εκκίνηση. (Σημείωση) Αυτό το στοιχείο είναι διαθέσιμο μόνο όταν εγκαταστήσετε μια CPU που υποστηρίζει αυτήν τη λειτουργία.
![Εικόνα: Άνοιγμα θήκης]( "Εικόνα: Άνοιγμα θήκης")
Case Open
Εμφανίζει την κατάσταση ανίχνευσης της συσκευής ανίχνευσης παραβίασης πλαισίου που είναι συνδεδεμένη στην κεφαλίδα CI της μητρικής πλακέτας. Εάν αφαιρεθεί το κάλυμμα του πλαισίου του συστήματος, αυτό το πεδίο θα εμφανίσει "Yes" (Ναι), διαφορετικά θα εμφανίσει "No" (Όχι). Για να καταργήσετε την εγγραφή κατάστασης παραβίασης πλαισίου, ορίστε το Reset Case Open Status σε Enabled (Ενεργοποιημένο), αποθηκεύστε τις ρυθμίσεις στο CMOS και, στη συνέχεια, επανεκκινήστε το σύστημά σας.
![Εικόνα: Τάση]( "Εικόνα: Τάση")
CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/CHIPSET Core/+12V/ VCORE SOC
Εμφανίζει τις τρέχουσες τάσεις του συστήματος. - Smart Fan 5
![Εικόνα: Παρακολούθηση]( "Εικόνα: Παρακολούθηση")
Monitor
Σας επιτρέπει να επιλέξετε έναν στόχο για παρακολούθηση και να κάνετε περαιτέρω προσαρμογές. (Προεπιλογή: CPU FAN)
![Εικόνα: Έλεγχος ταχύτητας ανεμιστήρα]( "Εικόνα: Έλεγχος ταχύτητας ανεμιστήρα")
Fan Speed Control
Σας επιτρέπει να καθορίσετε εάν θα ενεργοποιήσετε τη λειτουργία ελέγχου ταχύτητας ανεμιστήρα και να ρυθμίσετε την ταχύτητα του ανεμιστήρα.![Εικόνα: Κανονική]()
NormalΕπιτρέπει στον ανεμιστήρα να λειτουργεί σε διαφορετικές ταχύτητες ανάλογα με τη θερμοκρασία. Μπορείτε να ρυθμίσετε την ταχύτητα του ανεμιστήρα με το System Information Viewer με βάση τις απαιτήσεις του συστήματός σας. (Προεπιλογή) ![Εικόνα: Αθόρυβη]()
SilentΕπιτρέπει στον ανεμιστήρα να λειτουργεί σε χαμηλές ταχύτητες. ![Εικόνα: Μη αυτόματη]()
ManualΣας επιτρέπει να ελέγχετε την ταχύτητα του ανεμιστήρα στο γράφημα καμπύλης. ![Εικόνα: Πλήρης ταχύτητα]()
Full SpeedΕπιτρέπει στον ανεμιστήρα να λειτουργεί σε πλήρεις ταχύτητες. ![Εικόνα: Χρήση εισόδου θερμοκρασίας ελέγχου ανεμιστήρα]( "Εικόνα: Χρήση εισόδου θερμοκρασίας ελέγχου ανεμιστήρα")
Fan Control Use Temperature Input
Σας επιτρέπει να επιλέξετε τη θερμοκρασία αναφοράς για τον έλεγχο της ταχύτητας του ανεμιστήρα.
![Εικόνα: Διάστημα θερμοκρασίας]( "Εικόνα: Διάστημα θερμοκρασίας")
Temperature Interval
Σας επιτρέπει να επιλέξετε το διάστημα θερμοκρασίας για την αλλαγή της ταχύτητας του ανεμιστήρα.
![Εικόνα: Λειτουργία ελέγχου ανεμιστήρα]( "Εικόνα: Λειτουργία ελέγχου ανεμιστήρα")
Fan Control Mode![Εικόνα: Αυτόματη]()
AutoΕπιτρέπει στο BIOS να ανιχνεύσει αυτόματα τον τύπο του εγκατεστημένου ανεμιστήρα και να ορίσει τη βέλτιστη λειτουργία ελέγχου. (Προεπιλογή) ![Εικόνα: Τάση]()
VoltageΗ λειτουργία τάσης συνιστάται για ανεμιστήρα 3 ακίδων. ![Εικόνα: PWM]()
PWMΗ λειτουργία PWM συνιστάται για ανεμιστήρα 4 ακίδων. ![Εικόνα: Διακοπή ανεμιστήρα]( "Εικόνα: Διακοπή ανεμιστήρα")
Fan Stop
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία διακοπής του ανεμιστήρα. Μπορείτε να ορίσετε το όριο θερμοκρασίας χρησιμοποιώντας την καμπύλη θερμοκρασίας. Ο ανεμιστήρας σταματά να λειτουργεί όταν η θερμοκρασία είναι χαμηλότερη από το όριο. (Προεπιλογή: Απενεργοποιημένο)
![Εικόνα: Θερμοκρασία]( "Εικόνα: Θερμοκρασία")
Temperature
Εμφανίζει την τρέχουσα θερμοκρασία της επιλεγμένης περιοχής στόχου.
![Εικόνα: Ταχύτητα ανεμιστήρα]( "Εικόνα: Ταχύτητα ανεμιστήρα")
Fan Speed
Εμφανίζει τις τρέχουσες ταχύτητες του ανεμιστήρα.
![Εικόνα: Ροή]( "Εικόνα: Ροή")
Flow Rate
Εμφανίζει τη ροή του συστήματος υδρόψυξης.
![Εικόνα: Έλεγχος προειδοποίησης θερμοκρασίας]( "Εικόνα: Έλεγχος προειδοποίησης θερμοκρασίας")
Temperature Warning Control
Ορίζει το όριο προειδοποίησης για τη θερμοκρασία. Όταν η θερμοκρασία υπερβαίνει το όριο, το BIOS θα εκπέμψει προειδοποιητικό ήχο. Οι επιλογές είναι: Disabled (Απενεργοποιημένο) (προεπιλογή), 60oC/140oF, 70oC/158oF, 80oC/176oF, 90oC/194oF.
![Εικόνα: Προειδοποίηση αποτυχίας ανεμιστήρα]( "Εικόνα: Προειδοποίηση αποτυχίας ανεμιστήρα")
Fan Fail Warning
Επιτρέπει στο σύστημα να εκπέμψει προειδοποιητικό ήχο εάν ο ανεμιστήρας δεν είναι συνδεδεμένος ή αποτύχει. Ελέγξτε την κατάσταση του ανεμιστήρα ή τη σύνδεση του ανεμιστήρα όταν συμβεί αυτό. (Προεπιλογή: Απενεργοποιημένο)
Πληροφορίες Συστήματος
Αυτή η ενότητα παρέχει πληροφορίες σχετικά με το μοντέλο της μητρικής πλακέτας και την έκδοση του BIOS. Μπορείτε επίσης να επιλέξετε την προεπιλεγμένη γλώσσα που χρησιμοποιείται από το BIOS και να ορίσετε χειροκίνητα την ώρα του συστήματος.
Γλώσσα Συστήματος
Επιλέγει την προεπιλεγμένη γλώσσα που χρησιμοποιείται από το BIOS.
Ημερομηνία Συστήματος
Ορίζει την ημερομηνία του συστήματος. Η μορφή της ημερομηνίας είναι εβδομάδα (μόνο για ανάγνωση), μήνας, ημερομηνία και έτος. Χρησιμοποιήστε το <Enter> για εναλλαγή μεταξύ των πεδίων Μήνας, Ημερομηνία και Έτος και χρησιμοποιήστε το πλήκτρο <Page Up> ή <Page Down> για να ορίσετε την επιθυμητή τιμή.
Ώρα Συστήματος
Ορίζει την ώρα του συστήματος. Η μορφή της ώρας είναι ώρα, λεπτό και δευτερόλεπτο. Για παράδειγμα, 1 μ.μ. είναι 13:00:00. Χρησιμοποιήστε το <Enter> για εναλλαγή μεταξύ των πεδίων Ώρα, Λεπτό και Δευτερόλεπτο και χρησιμοποιήστε το πλήκτρο <Page Up> ή <Page Down> για να ορίσετε την επιθυμητή τιμή.
Επίπεδο Πρόσβασης
Εμφανίζει το τρέχον επίπεδο πρόσβασης ανάλογα με τον τύπο της προστασίας με κωδικό πρόσβασης που χρησιμοποιείται. (Εάν δεν έχει οριστεί κωδικός πρόσβασης, η προεπιλογή θα εμφανίζεται ως Διαχειριστής.) Το επίπεδο Διαχειριστή σάς επιτρέπει να κάνετε αλλαγές σε όλες τις ρυθμίσεις του BIOS. το επίπεδο Χρήστη σάς επιτρέπει να κάνετε αλλαγές μόνο σε ορισμένες ρυθμίσεις του BIOS, αλλά όχι σε όλες.
- Plug in Devices Info
Εμφανίζει πληροφορίες σχετικά με τις συσκευές SATA, PCI Express και M.2, εάν είναι εγκατεστημένες. - Q-Flash
Σας επιτρέπει να αποκτήσετε πρόσβαση στο βοηθητικό πρόγραμμα Q-Flash για να ενημερώσετε το BIOS ή να δημιουργήσετε αντίγραφα ασφαλείας της τρέχουσας διαμόρφωσης του BIOS.
Εκκίνηση
Boot Option Priorities
Καθορίζει τη συνολική σειρά εκκίνησης από τις διαθέσιμες συσκευές. Οι αφαιρούμενες συσκευές αποθήκευσης που υποστηρίζουν μορφή GPT θα έχουν το πρόθεμα "UEFI:" στη λίστα συσκευών εκκίνησης. Για να εκκινήσετε από ένα λειτουργικό σύστημα που υποστηρίζει διαμερισμό GPT, επιλέξτε τη συσκευή που έχει το πρόθεμα "UEFI:".
Ή αν θέλετε να εγκαταστήσετε ένα λειτουργικό σύστημα που υποστηρίζει διαμερισμό GPT, όπως τα Windows 10 64-bit, επιλέξτε τη μονάδα οπτικού δίσκου που περιέχει το δίσκο εγκατάστασης των Windows 10 64-bit και έχει το πρόθεμα "UEFI:".
Bootup NumLock State
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία Numlock στο αριθμητικό πληκτρολόγιο του πληκτρολογίου μετά το POST. (Προεπιλογή: Ενεργοποιημένο)
Security Option
Καθορίζει εάν απαιτείται κωδικός πρόσβασης κάθε φορά που εκκινείται το σύστημα ή μόνο όταν εισέρχεστε στο BIOS Setup. Αφού διαμορφώσετε αυτό το στοιχείο, ορίστε τους κωδικούς πρόσβασης στο στοιχείο Administrator Password/User Password (Κωδικός πρόσβασης διαχειριστή/Κωδικός πρόσβασης χρήστη).
| Setup | Ένας κωδικός πρόσβασης απαιτείται μόνο για την είσοδο στο πρόγραμμα BIOS Setup. |
| System | Απαιτείται κωδικός πρόσβασης για την εκκίνηση του συστήματος και για την είσοδο στο πρόγραμμα BIOS Setup. (Προεπιλογή) |
Full Screen LOGO Show
Σας επιτρέπει να καθορίσετε εάν θα εμφανίζεται το λογότυπο της GIGABYTE κατά την εκκίνηση του συστήματος. Το Disabled (Απενεργοποιημένο) παραλείπει το λογότυπο της GIGABYTE κατά την εκκίνηση του συστήματος. (Προεπιλογή: Ενεργοποιημένο)
Fast Boot
Ενεργοποιεί ή απενεργοποιεί το Fast Boot (Γρήγορη εκκίνηση) για να συντομεύσει τη διαδικασία εκκίνησης του λειτουργικού συστήματος. Το Ultra Fast (Υπερβολικά γρήγορη) παρέχει την ταχύτερη ταχύτητα εκκίνησης. (Προεπιλογή: Απενεργοποιημένο)
SATA Support
| Last Boot SATA Devices Only | Εκτός από τον προηγούμενο δίσκο εκκίνησης, όλες οι συσκευές SATA είναι απενεργοποιημένες πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος. (Προεπιλογή) |
| All SATA Devices | Όλες οι συσκευές SATA είναι λειτουργικές στο λειτουργικό σύστημα και κατά τη διάρκεια του POST. |
Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν το Fast Boot (Γρήγορη εκκίνηση) έχει οριστεί σε Enabled (Ενεργοποιημένο) ή Ultra Fast (Υπερβολικά γρήγορη).
NVMe Support
Σας επιτρέπει να ενεργοποιήσετε ή να απενεργοποιήσετε συσκευές NVMe. (Προεπιλογή: Ενεργοποιημένο)
Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν το Fast Boot (Γρήγορη εκκίνηση) έχει οριστεί σε Enabled (Ενεργοποιημένο) ή Ultra Fast (Υπερβολικά γρήγορη).
VGA Support
Σας επιτρέπει να επιλέξετε τον τύπο του λειτουργικού συστήματος για εκκίνηση.
| Auto | Ενεργοποιεί μόνο το legacy option ROM. |
| EFI Driver | Ενεργοποιεί το EFI option ROM. (Προεπιλογή) |
Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν το Fast Boot (Γρήγορη εκκίνηση) έχει οριστεί σε Enabled (Ενεργοποιημένο) ή Ultra Fast (Υπερβολικά γρήγορη).
USB Support
| Disabled | Όλες οι συσκευές USB είναι απενεργοποιημένες πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος. |
| Full Initial | Όλες οι συσκευές USB είναι λειτουργικές στο λειτουργικό σύστημα και κατά τη διάρκεια του POST. (Προεπιλογή) |
| Partial Initial | Ένα μέρος των συσκευών USB είναι απενεργοποιημένο πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος. |
Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν το Fast Boot (Γρήγορη εκκίνηση) έχει οριστεί σε Enabled (Ενεργοποιημένο). Αυτή η λειτουργία είναι απενεργοποιημένη όταν το Fast Boot (Γρήγορη εκκίνηση) έχει οριστεί σε Ultra Fast (Υπερβολικά γρήγορη).
NetWork Stack Driver Support
| Disabled | Απενεργοποιεί την εκκίνηση από το δίκτυο. (Προεπιλογή) |
| Enabled | Ενεργοποιεί την εκκίνηση από το δίκτυο. |
Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν το Fast Boot (Γρήγορη εκκίνηση) έχει οριστεί σε Enabled (Ενεργοποιημένο) ή Ultra Fast (Υπερβολικά γρήγορη).
CSM Support
Ενεργοποιεί ή απενεργοποιεί το UEFI CSM (Compatibility Support Module - Μονάδα υποστήριξης συμβατότητας) για την υποστήριξη μιας διαδικασίας εκκίνησης παλαιού υπολογιστή.
| Disabled | Απενεργοποιεί το UEFI CSM και υποστηρίζει μόνο τη διαδικασία εκκίνησης UEFI BIOS. |
| Enabled | Ενεργοποιεί το UEFI CSM. (Προεπιλογή) |
LAN PXE Boot Option ROM
Σας επιτρέπει να επιλέξετε εάν θα ενεργοποιήσετε το legacy option ROM για τον ελεγκτή LAN. (Προεπιλογή: Απενεργοποιημένο) Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν το CSM Support (Υποστήριξη CSM) έχει οριστεί σε Enabled (Ενεργοποιημένο).
Storage Boot Option Control
Σας επιτρέπει να επιλέξετε εάν θα ενεργοποιήσετε το UEFI ή το legacy option ROM για τον ελεγκτή της συσκευής αποθήκευσης.
| Disabled | Απενεργοποιεί το option ROM. |
| UEFI Only | Ενεργοποιεί μόνο το UEFI option ROM. (Προεπιλογή) |
| Legacy Only | Ενεργοποιεί μόνο το legacy option ROM. |
Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν το CSM Support (Υποστήριξη CSM) έχει οριστεί σε Enabled (Ενεργοποιημένο).
Other PCI Device ROM Priority
Σας επιτρέπει να επιλέξετε εάν θα ενεργοποιήσετε το UEFI ή το Legacy option ROM για τον ελεγκτή συσκευής PCI εκτός από τους ελεγκτές LAN, συσκευής αποθήκευσης και γραφικών.
| Disabled | Απενεργοποιεί το option ROM. |
| UEFI Only | Ενεργοποιεί μόνο το UEFI option ROM. (Προεπιλογή) |
| Legacy Only | Ενεργοποιεί μόνο το legacy option ROM. |
Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν το CSM Support (Υποστήριξη CSM) έχει οριστεί σε Enabled (Ενεργοποιημένο).
Administrator Password
Σας επιτρέπει να διαμορφώσετε έναν κωδικό πρόσβασης διαχειριστή. Πατήστε <Enter> σε αυτό το στοιχείο, πληκτρολογήστε τον κωδικό πρόσβασης και, στη συνέχεια, πατήστε <Enter>. Θα σας ζητηθεί να επιβεβαιώσετε τον κωδικό πρόσβασης. Πληκτρολογήστε ξανά τον κωδικό πρόσβασης και πατήστε <Enter>. Πρέπει να εισαγάγετε τον κωδικό πρόσβασης διαχειριστή (ή τον κωδικό πρόσβασης χρήστη) κατά την εκκίνηση του συστήματος και κατά την είσοδο στο BIOS Setup. Σε αντίθεση με τον κωδικό πρόσβασης χρήστη, ο κωδικός πρόσβασης διαχειριστή σάς επιτρέπει να κάνετε αλλαγές σε όλες τις ρυθμίσεις του BIOS.
User Password
Σας επιτρέπει να διαμορφώσετε έναν κωδικό πρόσβασης χρήστη. Πατήστε <Enter> σε αυτό το στοιχείο, πληκτρολογήστε τον κωδικό πρόσβασης και, στη συνέχεια, πατήστε <Enter>. Θα σας ζητηθεί να επιβεβαιώσετε τον κωδικό πρόσβασης. Πληκτρολογήστε ξανά τον κωδικό πρόσβασης και πατήστε <Enter>. Πρέπει να εισαγάγετε τον κωδικό πρόσβασης διαχειριστή (ή τον κωδικό πρόσβασης χρήστη) κατά την εκκίνηση του συστήματος και κατά την είσοδο στο BIOS Setup. Ωστόσο, ο κωδικός πρόσβασης χρήστη σάς επιτρέπει να κάνετε αλλαγές μόνο σε ορισμένες ρυθμίσεις του BIOS, αλλά όχι σε όλες.
Για να ακυρώσετε τον κωδικό πρόσβασης, πατήστε <Enter> στο στοιχείο κωδικού πρόσβασης και, όταν σας ζητηθεί ο κωδικός πρόσβασης, εισαγάγετε πρώτα τον σωστό. Όταν σας ζητηθεί ένας νέος κωδικός πρόσβασης, πατήστε <Enter> χωρίς να εισαγάγετε κανέναν κωδικό πρόσβασης. Πατήστε ξανά <Enter> όταν σας ζητηθεί να επιβεβαιώσετε.
ΣΗΜΕΙΩΣΗ: Πριν ορίσετε τον Κωδικό πρόσβασης χρήστη, φροντίστε να ορίσετε πρώτα τον Κωδικό πρόσβασης διαχειριστή.
- Secure Boot
Σας επιτρέπει να ενεργοποιήσετε ή να απενεργοποιήσετε το Secure Boot (Ασφαλής εκκίνηση) και να διαμορφώσετε σχετικές ρυθμίσεις. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν το CSM Support (Υποστήριξη CSM) έχει οριστεί σε Disabled (Απενεργοποιημένο).
![]()
Preferred Operating Mode
Σας επιτρέπει να επιλέξετε εάν θα εισέλθετε στην Easy mode (Εύκολη λειτουργία) ή στην Advanced mode (Προηγμένη λειτουργία) μετά την είσοδο στο BIOS Setup. Το Auto (Αυτόματα) εισέρχεται στη λειτουργία BIOS όπου ήταν την τελευταία φορά. (Προεπιλογή: Auto)
Αποθήκευση & Έξοδος
Save & Exit Setup
Πατήστε <Enter> σε αυτό το στοιχείο και επιλέξτε Yes (Ναι). Αυτό αποθηκεύει τις αλλαγές στο CMOS και εξέρχεται από το πρόγραμμα εγκατάστασης BIOS. Επιλέξτε No (Όχι) ή πατήστε <Esc> για να επιστρέψετε στο Κύριο Μενού Εγκατάστασης BIOS.
Exit Without Saving
Πατήστε <Enter> σε αυτό το στοιχείο και επιλέξτε Yes (Ναι). Αυτό εξέρχεται από την εγκατάσταση BIOS χωρίς να αποθηκεύσει τις αλλαγές που έγιναν στην εγκατάσταση BIOS στο CMOS. Επιλέξτε No (Όχι) ή πατήστε <Esc> για να επιστρέψετε στο Κύριο Μενού Εγκατάστασης BIOS.
Load Optimized Defaults
Πατήστε <Enter> σε αυτό το στοιχείο και επιλέξτε Yes (Ναι) για να φορτώσετε τις βέλτιστες προεπιλεγμένες ρυθμίσεις BIOS. Οι προεπιλεγμένες ρυθμίσεις BIOS βοηθούν το σύστημα να λειτουργεί σε βέλτιστη κατάσταση. Να φορτώνετε πάντα τις βελτιστοποιημένες προεπιλογές μετά την ενημέρωση του BIOS ή μετά την εκκαθάριση των τιμών CMOS.
Boot Override
Σας επιτρέπει να επιλέξετε μια συσκευή για άμεση εκκίνηση. Πατήστε <Enter> στη συσκευή που επιλέγετε και επιλέξτε Yes (Ναι) για επιβεβαίωση. Το σύστημά σας θα επανεκκινηθεί αυτόματα και θα εκκινηθεί από αυτήν τη συσκευή.
Save Profiles
Αυτή η λειτουργία σάς επιτρέπει να αποθηκεύσετε τις τρέχουσες ρυθμίσεις BIOS σε ένα προφίλ. Μπορείτε να δημιουργήσετε έως και 8 προφίλ και να αποθηκεύσετε ως Setup Profile 1~ Setup Profile 8. Πατήστε <Enter> για να ολοκληρώσετε. Ή μπορείτε να επιλέξετε Select File in HDD/FDD/USB (Επιλογή αρχείου σε HDD/FDD/USB) για να αποθηκεύσετε το προφίλ στην συσκευή αποθήκευσης.
Load Profiles
Εάν το σύστημά σας γίνει ασταθές και έχετε φορτώσει τις προεπιλεγμένες ρυθμίσεις BIOS, μπορείτε να χρησιμοποιήσετε αυτήν τη λειτουργία για να φορτώσετε τις ρυθμίσεις BIOS από ένα προφίλ που δημιουργήθηκε πριν, χωρίς την ταλαιπωρία της εκ νέου διαμόρφωσης των ρυθμίσεων BIOS. Αρχικά, επιλέξτε το προφίλ που θέλετε να φορτώσετε και, στη συνέχεια, πατήστε <Enter> για να ολοκληρώσετε. Μπορείτε να επιλέξετε Select File in HDD/FDD/USB (Επιλογή αρχείου σε HDD/FDD/USB) για να εισαγάγετε το προφίλ που δημιουργήθηκε προηγουμένως από τη συσκευή αποθήκευσης ή να φορτώσετε το προφίλ που δημιουργήθηκε αυτόματα από το BIOS, όπως η επαναφορά των ρυθμίσεων BIOS στις τελευταίες ρυθμίσεις που λειτουργούσαν σωστά (τελευταία γνωστή καλή εγγραφή).
Ρύθμιση παραμέτρων ενός RAID Set
Επίπεδα RAID
| RAID 0 | RAID 1 | RAID 10 | |
| Ελάχιστος αριθμός σκληρών δίσκων | ≥2 | 2 | 4 |
| Χωρητικότητα πίνακα | Αριθμός σκληρών δίσκων * Μέγεθος του μικρότερου δίσκου | Μέγεθος του μικρότερου δίσκου | (Αριθμός σκληρών δίσκων/2) * Μέγεθος του μικρότερου δίσκου |
| Αντοχή σε σφάλματα | Όχι | Ναι | Ναι |
Πριν ξεκινήσετε, ετοιμάστε τα παρακάτω στοιχεία:
- Τουλάχιστον δύο σκληρούς δίσκους SATA ή SSD. (Σημείωση) (Για να εξασφαλίσετε τη βέλτιστη απόδοση, συνιστάται να χρησιμοποιήσετε δύο σκληρούς δίσκους με πανομοιότυπο μοντέλο και χωρητικότητα).
- Δίσκος εγκατάστασης Windows.
- Ένας υπολογιστής συνδεδεμένος στο Internet.
- Μια μονάδα USB thumb.
Ρύθμιση παραμέτρων του ενσωματωμένου ελεγκτή SATA
- Εγκατάσταση σκληρού/ών δίσκου/ων SATA στον υπολογιστή σας
Εγκαταστήστε τους σκληρούς δίσκους/SSD στους συνδέσμους SATA/M.2 στη μητρική πλακέτα. Στη συνέχεια, συνδέστε τους συνδέσμους ρεύματος από το τροφοδοτικό σας στους σκληρούς δίσκους. - Ρύθμιση παραμέτρων της λειτουργίας ελεγκτή SATA στο BIOS Setup
Βεβαιωθείτε ότι έχετε διαμορφώσει σωστά τη λειτουργία ελεγκτή SATA στο BIOS Setup του συστήματος.
Βήματα:
Ενεργοποιήστε τον υπολογιστή σας και πατήστε <Delete> για να εισέλθετε στο BIOS Setup κατά τη διάρκεια του POST (Power-On Self-Test). Στην ενότητα Settings\IO Ports, ορίστε SATA Configuration\SATA Mode σε RAID. Στη συνέχεια, αποθηκεύστε τις ρυθμίσεις και επανεκκινήστε τον υπολογιστή σας. (Εάν θέλετε να χρησιμοποιήσετε NVMe PCIe SSD για να διαμορφώσετε το RAID, βεβαιωθείτε ότι έχετε ορίσει NVMe RAID mode σε Enabled.)
![]()
Τα μενού BIOS Setup που περιγράφονται σε αυτήν την ενότητα ενδέχεται να διαφέρουν από τις ακριβείς ρυθμίσεις για τη μητρική σας πλακέτα. Οι πραγματικές επιλογές μενού BIOS Setup που θα δείτε θα εξαρτηθούν από τη μητρική πλακέτα που έχετε και την έκδοση του BIOS. - Διαμόρφωση UEFI RAID
Βήματα:- Στο BIOS Setup, μεταβείτε στο Boot και ορίστε το CSM Support σε Disabled. Αποθηκεύστε τις αλλαγές και βγείτε από το BIOS Setup.
- Μετά την επανεκκίνηση του συστήματος, εισέλθετε ξανά στο BIOS Setup. Στη συνέχεια, εισέλθετε στο υπομενού Settings\IO Ports\RAIDXpert2 Configuration Utility.
- Στην οθόνη RAIDXpert2 Configuration Utility, πατήστε <Enter> στο Array Management για να εισέλθετε στην οθόνη Create Array. Στη συνέχεια, επιλέξτε ένα επίπεδο RAID. Τα υποστηριζόμενα επίπεδα RAID περιλαμβάνουν RAID 0, RAID 1 και RAID 10 (οι διαθέσιμες επιλογές εξαρτώνται από τον αριθμό των σκληρών δίσκων που είναι εγκατεστημένοι). Στη συνέχεια, πατήστε <Enter> στο Select Physical Disks για να εισέλθετε στην οθόνη Select Physical Disks.
- Στην οθόνη Select Physical Disks, επιλέξτε τους σκληρούς δίσκους που θα συμπεριληφθούν στον πίνακα RAID και ορίστε τους σε Enabled. Στη συνέχεια, χρησιμοποιήστε το πλήκτρο κάτω βέλους για να μετακινηθείτε στο Apply Changes και πατήστε <Enter>. Στη συνέχεια, επιστρέψτε στην προηγούμενη οθόνη και ορίστε τα Select CacheTagSize, Read Cache Policy και Write Cache Policy.
- Μετακινηθείτε στο Create Array και πατήστε <Enter> για να ξεκινήσετε.
- Μετά την ολοκλήρωση, θα μεταφερθείτε πίσω στην οθόνη Array Management. Στην ενότητα Manage Array Properties μπορείτε να δείτε τον νέο τόμο RAID και πληροφορίες για το επίπεδο RAID, το όνομα πίνακα, τη χωρητικότητα πίνακα κ.λπ.
(Σημείωση) Ένα M.2 PCIe SSD δεν μπορεί να χρησιμοποιηθεί για τη δημιουργία ενός RAID set είτε με ένα M.2 SATA SSD είτε με έναν σκληρό δίσκο SATA.
Εγκαταστήστε το πρόγραμμα οδήγησης RAID και το λειτουργικό σύστημα
Με τις σωστές ρυθμίσεις BIOS, είστε έτοιμοι να εγκαταστήσετε το λειτουργικό σύστημα.
Εγκατάσταση του λειτουργικού συστήματος
Καθώς ορισμένα λειτουργικά συστήματα περιλαμβάνουν ήδη το πρόγραμμα οδήγησης RAID, δεν χρειάζεται να εγκαταστήσετε ξεχωριστό πρόγραμμα οδήγησης RAID κατά τη διάρκεια της διαδικασίας εγκατάστασης των Windows. Μετά την εγκατάσταση του λειτουργικού συστήματος, συνιστούμε να εγκαταστήσετε όλα τα απαιτούμενα προγράμματα οδήγησης από το GIGABYTE APP Center για να εξασφαλίσετε την απόδοση και τη συμβατότητα του συστήματος. Εάν το λειτουργικό σύστημα που πρόκειται να εγκατασταθεί απαιτεί να παρέχετε πρόσθετο πρόγραμμα οδήγησης RAID κατά τη διάρκεια της διαδικασίας εγκατάστασης του λειτουργικού συστήματος, ανατρέξτε στα παρακάτω βήματα:
- Μεταβείτε στον ιστότοπο της GIGABYTE, μεταβείτε στην ιστοσελίδα του μοντέλου της μητρικής πλακέτας, κατεβάστε το αρχείο AMD RAID Preinstall Driver στη σελίδα Support\Download\SATA RAID/AHCI, αποσυμπιέστε το αρχείο και αντιγράψτε τα αρχεία στη μονάδα USB thumb.
- Εκκινήστε από το δίσκο εγκατάστασης των Windows και εκτελέστε τα τυπικά βήματα εγκατάστασης του λειτουργικού συστήματος. Όταν εμφανιστεί η οθόνη που σας ζητά να φορτώσετε το πρόγραμμα οδήγησης, επιλέξτε Browse (Αναζήτηση).
- Εισαγάγετε τη μονάδα USB thumb και, στη συνέχεια, μεταβείτε στη θέση του προγράμματος οδήγησης. Επιλέξτε πρώτα το AMD-RAID Bottom Device και κάντε κλικ στο Next (Επόμενο) για να φορτώσετε το πρόγραμμα οδήγησης. Στη συνέχεια, επιλέξτε AMD-RAID Controller και κάντε κλικ στο Next (Επόμενο) για να φορτώσετε το πρόγραμμα οδήγησης. Τέλος, συνεχίστε την εγκατάσταση του λειτουργικού συστήματος.
Επισκεφθείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με τη διαμόρφωση ενός πίνακα RAID.
Εγκατάσταση προγραμμάτων οδήγησης
Μετά την εγκατάσταση του λειτουργικού συστήματος, θα εμφανιστεί ένα παράθυρο διαλόγου στην κάτω δεξιά γωνία της επιφάνειας εργασίας, το οποίο θα σας ρωτά εάν θέλετε να κατεβάσετε και να εγκαταστήσετε τα προγράμματα οδήγησης και τις εφαρμογές GIGABYTE μέσω του APP Center. Κάντε κλικ στο Install (Εγκατάσταση) για να συνεχίσετε με την εγκατάσταση. (Στο BIOS Setup, βεβαιωθείτε ότι το Settings\IO Ports\APP Center Download & Install Configuration\APP Center Download & Install έχει οριστεί σε Enabled.)
Όταν εμφανιστεί το παράθυρο διαλόγου Άδεια χρήσης τελικού χρήστη, πατήστε <Accept> για να εγκαταστήσετε το APP Center. Στην οθόνη APP Center, επιλέξτε τα προγράμματα οδήγησης και τις εφαρμογές που θέλετε να εγκαταστήσετε και κάντε κλικ στο Install (Εγκατάσταση).
Πριν από την εγκατάσταση, βεβαιωθείτε ότι το σύστημα είναι συνδεδεμένο στο Internet.
Επισκεφθείτε τον ιστότοπο της GIGABYTE για περισσότερες πληροφορίες σχετικά με το λογισμικό.
Επισκεφθείτε τον ιστότοπο της GIGABYTE για περισσότερες πληροφορίες σχετικά με την αντιμετώπιση προβλημάτων.
Επικοινωνήστε μαζί μας
GIGA-BYTE TECHNOLOGY CO., LTD.
Διεύθυνση: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
ΤΗΛ.: +886-2-8912-4000, ΦΑΞ: +886-2-8912-4005
Τεχνική και μη τεχνική υποστήριξη (Πωλήσεις/Μάρκετινγκ): https://esupport.gigabyte.com
WEB address (Αγγλικά): https://www.gigabyte.com
WEB address (Κινέζικα): https://www.gigabyte.com/tw
- GIGABYTE eSupport
Για να υποβάλετε μια τεχνική ή μη τεχνική ερώτηση (Πωλήσεις/Μάρκετινγκ), συνδεθείτε στο:https://esupport.gigabyte.com
![eSupport]( "GIGABYTE - B550M AORUS PRO AX - eSupport")
Για περισσότερες λεπτομέρειες σχετικά με το προϊόν, επισκεφθείτε τον ιστότοπο της GIGABYTE.
Η GIGABYTE θα μειώσει τη χρήση χαρτιού προκειμένου να εκπληρώσει τις ευθύνες ενός παγκόσμιου πολίτη. Επίσης, για να μειωθούν οι επιπτώσεις στην παγκόσμια υπερθέρμανση, τα υλικά συσκευασίας αυτού του προϊόντος είναι ανακυκλώσιμα και επαναχρησιμοποιήσιμα. Η GIGABYTE συνεργάζεται μαζί σας για την προστασία του περιβάλλοντος.
Πνευματικά δικαιώματα
© 2022 GIGA-BYTE TECHNOLOGY CO., LTD. Με επιφύλαξη παντός δικαιώματος.
Τα εμπορικά σήματα που αναφέρονται σε αυτό το εγχειρίδιο είναι νόμιμα καταχωρισμένα στους αντίστοιχους κατόχους τους.
Αναφορές
Λήψη εγχειριδίου
Εδώ μπορείτε να κατεβάσετε την πλήρη έκδοση pdf του εγχειριδίου, μπορεί να περιέχει πρόσθετες οδηγίες ασφαλείας, πληροφορίες εγγύησης, κανόνες FCC κ.λπ.
Λήψη GIGABYTE B550M AORUS PRO AX - Εγχειρίδιο μητρικής πλακέτας
