GIGABYTE GA-A320MA-M.2 - Εγχειρίδιο μητρικής πλακέτας

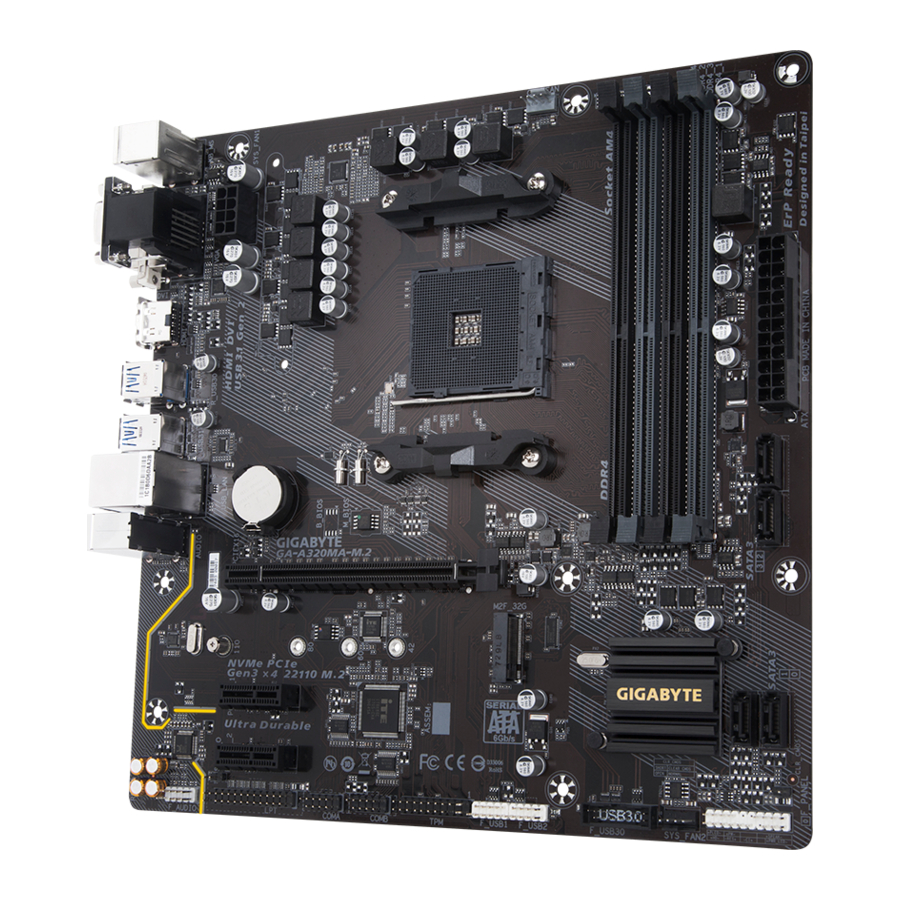

Διάταξη μητρικής πλακέτας GA-A320MA-M.2

Περιεχόμενα συσκευασίας

• Μητρική πλακέτα GA-A320MA-M.2
• Δίσκος οδηγών μητρικής πλακέτας
• Εγχειρίδιο χρήστη
• Δύο καλώδια SATA
• Θωράκιση εισόδου/εξόδου

* Τα παραπάνω περιεχόμενα της συσκευασίας είναι μόνο για αναφορά και τα πραγματικά αντικείμενα εξαρτώνται από το πακέτο προϊόντος που θα λάβετε.
Τα περιεχόμενα της συσκευασίας υπόκεινται σε αλλαγές χωρίς προειδοποίηση.

Εγκατάσταση Υλικού

Προφυλάξεις Εγκατάστασης

Η μητρική πλακέτα περιέχει πολυάριθμα ευαίσθητα ηλεκτρονικά κυκλώματα και εξαρτήματα που μπορεί να υποστούν ζημιά ως αποτέλεσμα ηλεκτροστατικής εκφόρτισης (ESD). Πριν από την εγκατάσταση, διαβάστε προσεκτικά το εγχειρίδιο χρήσης και ακολουθήστε αυτές τις διαδικασίες:

• Πριν από την εγκατάσταση, βεβαιωθείτε ότι το πλαίσιο είναι κατάλληλο για τη μητρική πλακέτα.
• Πριν από την εγκατάσταση, μην αφαιρέσετε ή σπάσετε το αυτοκόλλητο S/N (Σειριακός Αριθμός) της μητρικής πλακέτας ή το αυτοκόλλητο εγγύησης που παρέχεται από τον αντιπρόσωπό σας. Αυτά τα αυτοκόλλητα απαιτούνται για την επικύρωση της εγγύησης.
• Αφαιρείτε πάντα την τροφοδοσία AC αποσυνδέοντας το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε ή αφαιρέσετε τη μητρική πλακέτα ή άλλα εξαρτήματα υλικού.
• Όταν συνδέετε εξαρτήματα υλικού στις εσωτερικές υποδοχές της μητρικής πλακέτας, βεβαιωθείτε ότι είναι συνδεδεμένα σφιχτά και με ασφάλεια.
• Όταν χειρίζεστε τη μητρική πλακέτα, αποφύγετε να αγγίζετε μεταλλικές επαφές ή υποδοχές.
• Είναι καλύτερο να φοράτε έναν ιμάντα καρπού ηλεκτροστατικής εκφόρτισης (ESD) όταν χειρίζεστε ηλεκτρονικά εξαρτήματα όπως μια μητρική πλακέτα, CPU ή μνήμη. Εάν δεν έχετε ιμάντα καρπού ESD, κρατήστε τα χέρια σας στεγνά και αγγίξτε πρώτα ένα μεταλλικό αντικείμενο για να εξαλείψετε τον στατικό ηλεκτρισμό.
• Πριν εγκαταστήσετε τη μητρική πλακέτα, τοποθετήστε την πάνω σε ένα αντιστατικό ταπέτο ή μέσα σε ένα ηλεκτροστατικό θωρακισμένο δοχείο.
• Πριν συνδέσετε ή αποσυνδέσετε το καλώδιο τροφοδοσίας από τη μητρική πλακέτα, βεβαιωθείτε ότι το τροφοδοτικό έχει απενεργοποιηθεί.
• Πριν ενεργοποιήσετε την τροφοδοσία, βεβαιωθείτε ότι η τάση του τροφοδοτικού έχει ρυθμιστεί σύμφωνα με το τοπικό πρότυπο τάσης.
• Πριν χρησιμοποιήσετε το προϊόν, βεβαιωθείτε ότι όλα τα καλώδια και οι υποδοχές τροφοδοσίας των εξαρτημάτων υλικού σας είναι συνδεδεμένα.
• Για να αποφύγετε ζημιά στη μητρική πλακέτα, μην επιτρέπετε στις βίδες να έρθουν σε επαφή με το κύκλωμα της μητρικής πλακέτας ή τα εξαρτήματά της.
• Βεβαιωθείτε ότι δεν υπάρχουν βίδες ή μεταλλικά εξαρτήματα που έχουν απομείνει τοποθετημένα στη μητρική πλακέτα ή μέσα στη θήκη του υπολογιστή.
• Μην τοποθετείτε το σύστημα υπολογιστή σε μια ανώμαλη επιφάνεια.
• Μην τοποθετείτε το σύστημα υπολογιστή σε περιβάλλον υψηλής θερμοκρασίας ή υγρό.
• Η ενεργοποίηση της τροφοδοσίας του υπολογιστή κατά τη διάρκεια της διαδικασίας εγκατάστασης μπορεί να οδηγήσει σε ζημιά στα εξαρτήματα του συστήματος καθώς και σε σωματική βλάβη στον χρήστη.
• Εάν δεν είστε βέβαιοι για κάποιο βήμα εγκατάστασης ή έχετε κάποιο πρόβλημα σχετικά με τη χρήση του προϊόντος, συμβουλευτείτε έναν πιστοποιημένο τεχνικό υπολογιστών.
• Εάν χρησιμοποιείτε έναν προσαρμογέα, ένα καλώδιο επέκτασης τροφοδοσίας ή ένα πολύπριζο, φροντίστε να συμβουλευτείτε τις οδηγίες εγκατάστασης ή/και γείωσης.

Προδιαγραφές προϊόντος

CPU	Υποδοχή AM4: Επεξεργαστής AMD Ryzen ™ Επεξεργαστές AMD 7ης γενιάς A-series/Athlon ™ (Μεταβείτε στην ιστοσελίδα της GIGABYTE για την πιο πρόσφατη λίστα υποστηριζόμενων CPU.)
Chipset	AMD A320
Μνήμη	4 x υποδοχές DDR4 DIMM που υποστηρίζουν έως και 64 GB μνήμης συστήματος Αρχιτεκτονική μνήμης διπλού καναλιού Υποστήριξη για μονάδες μνήμης DDR4 2667 (Σημείωση) /2400/2133 MHz Υποστήριξη για μονάδες μνήμης ECC Un-buffered DIMM 1Rx8/2Rx8 (λειτουργία σε λειτουργία non-ECC) Υποστήριξη για μονάδες μνήμης non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Υποστήριξη για μονάδες μνήμης Extreme Memory Profile (XMP) (Μεταβείτε στην ιστοσελίδα της GIGABYTE για τις πιο πρόσφατες υποστηριζόμενες ταχύτητες μνήμης και μονάδες μνήμης.)
Ενσωματωμένα γραφικά	Ενσωματωμένος επεξεργαστής γραφικών: 1 x Θύρα D-Sub, που υποστηρίζει μέγιστη ανάλυση 1920x1200@60 Hz 1 x Θύρα DVI-D, που υποστηρίζει μέγιστη ανάλυση 1920x1200@60 Hz * Η θύρα DVI-D δεν υποστηρίζει σύνδεση D-Sub με προσαρμογέα. 1 x Θύρα HDMI, που υποστηρίζει μέγιστη ανάλυση 4096x2160@24 Hz * Υποστήριξη για έκδοση HDMI 1.4. Υποστήριξη για έως και 3 οθόνες ταυτόχρονα Μέγιστη κοινόχρηστη μνήμη 2 GB
Ήχος	Realtek ® ALC887 codec Ήχος υψηλής ευκρίνειας 2/4/5.1/7.1-κάναλος * Για να διαμορφώσετε ήχο 7.1 καναλιών, πρέπει να χρησιμοποιήσετε μια μονάδα ήχου HD μπροστινού πίνακα και να ενεργοποιήσετε τη λειτουργία ήχου πολλαπλών καναλιών μέσω του προγράμματος οδήγησης ήχου. Υποστήριξη για S/PDIF Out
LAN	Realtek ® GbE LAN chip (10/100/1000 Mbit)
Θύρες επέκτασης	1x υποδοχή PCI Express x16, που λειτουργεί στο x16 (PCIEX16) (Σημείωση) (Η υποδοχή PCIEX16 συμμορφώνεται με το πρότυπο PCI Express 3.0.) 2x υποδοχές PCI Express x1 (Οι υποδοχές PCIEX1 συμμορφώνονται με το πρότυπο PCI Express 2.0.)
Διασύνδεση αποθήκευσης	1 x υποδοχή M.2 (Socket 3, M key, type 2242/2260/2280/22110 SATA και PCIe x4 (Σημείωση) /x2 SSD support) 4 x υποδοχές SATA 6Gb/s Υποστήριξη για RAID 0, RAID 1 και RAID 10
USB	Chipset: 1 x θύρα USB 3.1 Gen 2 Type-A (κόκκινη) στην πίσω πλευρά 2 x θύρες USB 3.1 Gen 1 (διαθέσιμες μέσω της εσωτερικής κεφαλίδας USB) 6 x θύρες USB 2.0/1.1 (2 θύρες στην πίσω πλευρά, 4 θύρες διαθέσιμες μέσω των εσωτερικών κεφαλίδων USB) CPU: 3 x θύρες USB 3.1 Gen 1 στην πίσω πλευρά
Εσωτερικές συνδέσεις	1 x υποδοχή τροφοδοσίας 24-pin ATX 1 x υποδοχή τροφοδοσίας 8-pin ATX 12V 1 x υποδοχή M.2 Socket 3 4 x υποδοχές SATA 6Gb/s 1 x κεφαλίδα ανεμιστήρα CPU 2 x κεφαλίδες ανεμιστήρων συστήματος 1 x κεφαλίδα μπροστινού πίνακα 1 x κεφαλίδα ήχου μπροστινού πίνακα 1 x κεφαλίδα S/PDIF Out 1 x κεφαλίδα USB 3.1 Gen 1 2 x κεφαλίδες USB 2.0/1.1 1 x κεφαλίδα Trusted Platform Module (TPM) 2 x κεφαλίδες σειριακής θύρας 1 x κεφαλίδα παράλληλης θύρας 1 x βραχυκυκλωτήρας Clear CMOS
Συνδέσεις πίσω πίνακα	1 x θύρα ποντικιού PS/2 1 x θύρα πληκτρολογίου PS/2 1 x θύρα D-Sub 1 x θύρα DVI-D 1 x θύρα HDMI 1 x θύρα USB 3.1 Gen 2 Type-A (κόκκινη) 3 x θύρες USB 3.1 Gen 1 2 x θύρες USB 2.0/1.1 1 x θύρα RJ-45 3 x υποδοχές ήχου (Line In, Line Out, Mic In)
Ελεγκτής εισόδου/εξόδου	iTE ® I/O Controller Chip
Παρακολούθηση υλικού	Ανίχνευση τάσης Ανίχνευση θερμοκρασίας Ανίχνευση ταχύτητας ανεμιστήρα Προειδοποίηση υπερθέρμανσης Προειδοποίηση αποτυχίας ανεμιστήρα Έλεγχος ταχύτητας ανεμιστήρα * Το αν υποστηρίζεται η λειτουργία ελέγχου ταχύτητας ανεμιστήρα εξαρτάται από τον ανεμιστήρα που εγκαθιστάτε.
BIOS	1 x 128 Mbit flash Χρήση αδειοδοτημένου AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Μοναδικά χαρακτηριστικά	Υποστήριξη για APP Center * Οι διαθέσιμες εφαρμογές στο APP Center ενδέχεται να διαφέρουν ανάλογα με το μοντέλο της μητρικής πλακέτας. Οι υποστηριζόμενες λειτουργίες κάθε εφαρμογής ενδέχεται επίσης να διαφέρουν ανάλογα με τις προδιαγραφές της μητρικής πλακέτας. @BIOS 3D OSD AutoGreen Ambient LED BIOS Setup Cloud Station Color Temperature EasyTune Fast Boot Game Boost ON/OFF Charge Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker V-Tuner Υποστήριξη για Q-Flash Υποστήριξη για Xpress Install
Παρεχόμενο λογισμικό	Norton ® Internet Security (έκδοση OEM) cFosSpeed
Λειτουργικό σύστημα	Υποστήριξη για Windows 10 64-bit Υποστήριξη για Windows 7 64-bit * Κατεβάστε το "Windows USB Installation Tool" από την ιστοσελίδα της GIGABYTE και εγκαταστήστε το πριν εγκαταστήσετε τα Windows 7.
Form Factor	Micro ATX Form Factor; 24,4cm x 24,4cm

^{(Σημείωση)} Η πραγματική υποστήριξη ενδέχεται να διαφέρει ανάλογα με την CPU.

* Η GIGABYTE διατηρεί το δικαίωμα να κάνει οποιεσδήποτε αλλαγές στις προδιαγραφές του προϊόντος και στις πληροφορίες που σχετίζονται με το προϊόν χωρίς προηγούμενη ειδοποίηση.

Επισκεφθείτε την ιστοσελίδα της GIGABYTE για λίστες υποστήριξης CPU, μονάδων μνήμης, SSD και συσκευών M.2.

Επισκεφθείτε τη σελίδα Support\Utility List στην ιστοσελίδα της GIGABYTE για να κατεβάσετε την τελευταία έκδοση των εφαρμογών.

Εγκατάσταση της CPU

Διαβάστε τις ακόλουθες οδηγίες πριν ξεκινήσετε την εγκατάσταση της CPU:

• Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει την CPU. (Μεταβείτε στον ιστότοπο της GIGABYTE για την πιο πρόσφατη λίστα υποστήριξης CPU.)
• Απενεργοποιείτε πάντα τον υπολογιστή και αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν από την εγκατάσταση της CPU για να αποφύγετε ζημιά στο υλικό.
• Εντοπίστε το pin ένα της CPU. Η CPU δεν μπορεί να τοποθετηθεί εάν είναι λανθασμένα προσανατολισμένη.
• Εφαρμόστε μια ομοιόμορφη και λεπτή στρώση θερμικής πάστας στην επιφάνεια της CPU.
• Μην ενεργοποιείτε τον υπολογιστή εάν δεν είναι εγκατεστημένο το ψυγείο της CPU, διαφορετικά μπορεί να προκληθεί υπερθέρμανση και ζημιά της CPU.
• Ρυθμίστε τη συχνότητα κεντρικού υπολογιστή CPU σύμφωνα με τις προδιαγραφές της CPU. Δεν συνιστάται η ρύθμιση της συχνότητας του διαύλου συστήματος πέρα από τις προδιαγραφές υλικού, καθώς δεν πληροί τις τυπικές απαιτήσεις για τα περιφερειακά. Εάν επιθυμείτε να ρυθμίσετε τη συχνότητα πέρα από τις τυπικές προδιαγραφές, κάντε το σύμφωνα με τις προδιαγραφές του υλικού σας, συμπεριλαμβανομένης της CPU, της κάρτας γραφικών, της μνήμης, του σκληρού δίσκου κ.λπ.

Εγκατάσταση της CPU
Εντοπίστε το pin ένα (που υποδηλώνεται με ένα μικρό τρίγωνο) της υποδοχής CPU και της CPU.

Εγκατάσταση της μνήμης

Διαβάστε τις ακόλουθες οδηγίες πριν ξεκινήσετε την εγκατάσταση της μνήμης:

• Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει τη μνήμη. Συνιστάται η χρήση μνήμης της ίδιας χωρητικότητας, μάρκας, ταχύτητας και τσιπ. (Μεταβείτε στον ιστότοπο της GIGABYTE για τις πιο πρόσφατες υποστηριζόμενες ταχύτητες μνήμης και μονάδες μνήμης.)
• Απενεργοποιείτε πάντα τον υπολογιστή και αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν από την εγκατάσταση της μνήμης για να αποφύγετε ζημιά στο υλικό.
• Οι μονάδες μνήμης έχουν μια αλάνθαστη σχεδίαση. Μια μονάδα μνήμης μπορεί να εγκατασταθεί μόνο σε μία κατεύθυνση. Εάν δεν μπορείτε να τοποθετήσετε τη μνήμη, αλλάξτε την κατεύθυνση.

Διαμόρφωση μνήμης διπλού καναλιού
Αυτή η μητρική πλακέτα παρέχει τέσσερις υποδοχές μνήμης και υποστηρίζει την τεχνολογία διπλού καναλιού. Μετά την εγκατάσταση της μνήμης, το BIOS θα ανιχνεύσει αυτόματα τις προδιαγραφές και τη χωρητικότητα της μνήμης. Η ενεργοποίηση της λειτουργίας μνήμης διπλού καναλιού θα διπλασιάσει το αρχικό εύρος ζώνης μνήμης. Οι τέσσερις υποδοχές μνήμης χωρίζονται σε δύο κανάλια και κάθε κανάλι έχει δύο υποδοχές μνήμης ως εξής:
Κανάλι A: DDR4_2, DDR4_4
Κανάλι B: DDR4_1, DDR4_3
Επισκεφθείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με την εγκατάσταση υλικού.

Πίνακας διαμορφώσεων μνήμης διπλού καναλιού:

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
2 μονάδες	- -	DS/SS	- -	DS/SS
	DS/SS	- -	DS/SS	- -
4 μονάδες	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Single-Sided, DS=Double-Sided, "- -"=Χωρίς μνήμη)

Λόγω των περιορισμών της CPU, διαβάστε τις ακόλουθες οδηγίες πριν εγκαταστήσετε τη μνήμη σε λειτουργία διπλού καναλιού.

1. Η λειτουργία διπλού καναλιού δεν μπορεί να ενεργοποιηθεί εάν είναι εγκατεστημένη μόνο μία μονάδα μνήμης.
2. Όταν ενεργοποιείτε τη λειτουργία διπλού καναλιού με δύο ή τέσσερις μονάδες μνήμης, συνιστάται να χρησιμοποιείτε μνήμη της ίδιας χωρητικότητας, μάρκας, ταχύτητας και τσιπ και να την εγκαθιστάτε στις ίδιες χρωματιστές υποδοχές. Για βέλτιστη απόδοση, όταν ενεργοποιείτε τη λειτουργία διπλού καναλιού με δύο μονάδες μνήμης, συνιστούμε να τις εγκαταστήσετε στις υποδοχές DDR4_1 και DDR4_2.

Εγκατάσταση μιας κάρτας επέκτασης

Διαβάστε τις ακόλουθες οδηγίες πριν ξεκινήσετε την εγκατάσταση μιας κάρτας επέκτασης:

• Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει την κάρτα επέκτασης. Διαβάστε προσεκτικά το εγχειρίδιο που συνόδευε την κάρτα επέκτασης.
• Απενεργοποιείτε πάντα τον υπολογιστή και αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν από την εγκατάσταση μιας κάρτας επέκτασης για να αποφύγετε ζημιά στο υλικό.

Υποδοχές πίσω πλαισίου

1. Θύρα πληκτρολογίου PS/2 και ποντικιού PS/2
   Χρησιμοποιήστε την επάνω θύρα (πράσινη) για να συνδέσετε ένα ποντίκι PS/2 και την κάτω θύρα (μοβ) για να συνδέσετε ένα πληκτρολόγιο PS/2.
2. Θύρα D-Sub
   Η θύρα D-Sub υποστηρίζει έναν σύνδεσμο D-Sub 15 ακίδων και υποστηρίζει μέγιστη ανάλυση 1920x1200@60 Hz (οι πραγματικές υποστηριζόμενες αναλύσεις εξαρτώνται από την οθόνη που χρησιμοποιείται). Συνδέστε μια οθόνη που υποστηρίζει σύνδεση D-Sub σε αυτήν τη θύρα.
3. Θύρα DVI-D ^{(Σημείωση)}
   Η θύρα DVI-D συμμορφώνεται με τις προδιαγραφές DVI-D και υποστηρίζει μέγιστη ανάλυση 1920x1200@60 Hz (οι πραγματικές υποστηριζόμενες αναλύσεις εξαρτώνται από την οθόνη που χρησιμοποιείται). Συνδέστε μια οθόνη που υποστηρίζει σύνδεση DVI-D σε αυτήν τη θύρα.
4. Θύρα HDMI

   Η θύρα HDMI είναι συμβατή με HDCP και υποστηρίζει μορφές Dolby TrueHD και DTS HD Master Audio. Υποστηρίζει επίσης έξοδο ήχου LPCM 8 καναλιών έως 192 KHz/24bit. Μπορείτε να χρησιμοποιήσετε αυτήν τη θύρα για να συνδέσετε την οθόνη που υποστηρίζει HDMI. Η μέγιστη υποστηριζόμενη ανάλυση είναι 4096x2160@24 Hz, αλλά οι πραγματικές υποστηριζόμενες αναλύσεις εξαρτώνται από την οθόνη που χρησιμοποιείται.


• Μετά την εγκατάσταση της συσκευής HDMI, βεβαιωθείτε ότι έχετε ρυθμίσει την προεπιλεγμένη συσκευή αναπαραγωγής ήχου σε HDMI. (Το όνομα στοιχείου μπορεί να διαφέρει ανάλογα με το λειτουργικό σας σύστημα.)
• Για να ρυθμίσετε μια διαμόρφωση τριπλής οθόνης, πρέπει πρώτα να εγκαταστήσετε τα προγράμματα οδήγησης της μητρικής πλακέτας στο λειτουργικό σύστημα.

5. Θύρα USB 3.1 Gen 1
   Η θύρα USB 3.1 Gen 1 υποστηρίζει τις προδιαγραφές USB 3.1 Gen 1 και είναι συμβατή με τις προδιαγραφές USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
6. Θύρα USB 3.1 Gen 2 Type-A (Κόκκινη)
   Η θύρα USB 3.1 Gen 2 Type-A υποστηρίζει τις προδιαγραφές USB 3.1 Gen 2 και είναι συμβατή με τις προδιαγραφές USB 3.1 Gen 1 και USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
7. Θύρα LAN RJ-45
   Η θύρα Gigabit Ethernet LAN παρέχει σύνδεση στο Internet με ρυθμό δεδομένων έως 1 Gbps. Τα παρακάτω περιγράφουν τις καταστάσεις των LED της θύρας LAN.


   LED σύνδεσης/ταχύτητας:

   Κατάσταση	Περιγραφή
   Πορτοκαλί	Ρυθμός δεδομένων 1 Gbps
   Πράσινο	Ρυθμός δεδομένων 100 Mbps
   Απενεργοποίηση	Ρυθμός δεδομένων 10 Mbps

   LED δραστηριότητας:

   Κατάσταση	Περιγραφή
   Αναβοσβήνει	Εκτελείται μετάδοση ή λήψη δεδομένων
   Απενεργοποίηση	Δεν εκτελείται μετάδοση ή λήψη δεδομένων

8. Θύρα USB 2.0/1.1
   Η θύρα USB υποστηρίζει τις προδιαγραφές USB 2.0/1.1. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
9. Είσοδος γραμμής (Μπλε)
   Η υποδοχή εισόδου γραμμής. Χρησιμοποιήστε αυτήν την υποδοχή ήχου για συσκευές εισόδου γραμμής, όπως μια μονάδα οπτικού δίσκου, walkman κ.λπ.
10. Έξοδος γραμμής (Πράσινη)
    Η υποδοχή εξόδου γραμμής. Χρησιμοποιήστε αυτήν την υποδοχή ήχου για ακουστικά ή ηχείο 2 καναλιών. Αυτή η υποδοχή μπορεί να χρησιμοποιηθεί για τη σύνδεση μπροστινών ηχείων σε μια διαμόρφωση ήχου 4/5.1/7.1 καναλιών.
11. Είσοδος μικροφώνου (Ροζ)
    Η υποδοχή εισόδου μικροφώνου.

Για να διαμορφώσετε ήχο 7.1 καναλιών, πρέπει να χρησιμοποιήσετε μια μονάδα ήχου μπροστινού πλαισίου HD και να ενεργοποιήσετε τη δυνατότητα ήχου πολλαπλών καναλιών μέσω του προγράμματος οδήγησης ήχου. Επισκεφθείτε τον ιστότοπο της GIGABYTE για περισσότερες πληροφορίες σχετικά με το λογισμικό.

• Όταν αφαιρείτε το καλώδιο που είναι συνδεδεμένο σε μια υποδοχή πίσω πλαισίου, αφαιρέστε πρώτα το καλώδιο από τη συσκευή σας και, στη συνέχεια, αφαιρέστε το από τη μητρική πλακέτα.
• Όταν αφαιρείτε το καλώδιο, τραβήξτε το ίσια έξω από την υποδοχή. Μην το ταλαντεύετε από τη μια πλευρά στην άλλη για να αποφύγετε ένα ηλεκτρικό βραχυκύκλωμα μέσα στην υποδοχή του καλωδίου.

^{(Σημείωση)}Η θύρα DVI-D δεν υποστηρίζει σύνδεση D-Sub μέσω προσαρμογέα.

Εσωτερικές Συνδέσεις

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1/SYS_FAN2
5. SATA3 0/1/2/3
6. M2F_32G
7. SPDIF_O
8. F_PANEL

9. F_AUDIO
10. COMA/COMB
11. LPT
12. F_USB30
13. F_USB1/F_USB2
14. TPM
15. BAT
16. CLR_CMOS

Διαβάστε τις ακόλουθες οδηγίες πριν συνδέσετε εξωτερικές συσκευές:

• Αρχικά βεβαιωθείτε ότι οι συσκευές σας είναι συμβατές με τις συνδέσεις που θέλετε να συνδέσετε.
• Πριν εγκαταστήσετε τις συσκευές, φροντίστε να απενεργοποιήσετε τις συσκευές και τον υπολογιστή σας. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στις συσκευές.
• Μετά την εγκατάσταση της συσκευής και πριν ενεργοποιήσετε τον υπολογιστή, βεβαιωθείτε ότι το καλώδιο της συσκευής έχει συνδεθεί με ασφάλεια στην υποδοχή της μητρικής πλακέτας.

1/2) ATX_12V/ATX (Υποδοχή τροφοδοσίας 2x4 12V και Υποδοχή κύριας τροφοδοσίας 2x12)
Με τη χρήση της υποδοχής τροφοδοσίας, το τροφοδοτικό μπορεί να παρέχει αρκετή σταθερή ισχύ σε όλα τα εξαρτήματα της μητρικής πλακέτας. Πριν συνδέσετε την υποδοχή τροφοδοσίας, βεβαιωθείτε πρώτα ότι το τροφοδοτικό είναι απενεργοποιημένο και ότι όλες οι συσκευές είναι σωστά εγκατεστημένες. Η υποδοχή τροφοδοσίας διαθέτει έναν αλάνθαστο σχεδιασμό. Συνδέστε το καλώδιο τροφοδοσίας στην υποδοχή τροφοδοσίας με τον σωστό προσανατολισμό. Η υποδοχή τροφοδοσίας 12V παρέχει κυρίως τροφοδοσία στην CPU. Εάν η υποδοχή τροφοδοσίας 12V δεν είναι συνδεδεμένη, ο υπολογιστής δεν θα ξεκινήσει.

Για να ικανοποιηθούν οι απαιτήσεις επέκτασης, συνιστάται η χρήση ενός τροφοδοτικού που μπορεί να αντέξει υψηλή κατανάλωση ενέργειας (500W ή μεγαλύτερο). Εάν χρησιμοποιηθεί ένα τροφοδοτικό που δεν παρέχει την απαιτούμενη ισχύ, το αποτέλεσμα μπορεί να οδηγήσει σε ένα ασταθές ή μη εκκινήσιμο σύστημα.

Αριθμός ακίδας	Ορισμός	Αριθμός ακίδας	Ορισμός
1	GND (Μόνο για 2x4 ακίδες 12V)	5	+12V (Μόνο για 2x4 ακίδες 12V)
2	GND (Μόνο για 2x4 ακίδες 12V)	6	+12V (Μόνο για 2x4 ακίδες 12V)
3	GND	7	+12V
4	GND	8	+12V

Αριθμός ακίδας	Ορισμός	Αριθμός ακίδας Ορισμός	Ορισμός
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (αναμονή +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Μόνο για 2x12 ακίδες ATX)	23	+5V (Μόνο για 2x12 ακίδες ATX)
12	3.3V (Μόνο για 2x12 ακίδες ATX)	24	GND (Μόνο για 2x12 ακίδες ATX)

3/4) CPU_FAN/SYS_FAN1/SYS_FAN2 (Κεφαλίδες ανεμιστήρα)
Όλες οι κεφαλίδες ανεμιστήρα σε αυτήν τη μητρική πλακέτα είναι 4 ακίδων. Οι περισσότερες κεφαλίδες ανεμιστήρα διαθέτουν έναν αλάνθαστο σχεδιασμό εισαγωγής. Όταν συνδέετε ένα καλώδιο ανεμιστήρα, φροντίστε να το συνδέσετε με τον σωστό προσανατολισμό (το μαύρο καλώδιο σύνδεσης είναι το καλώδιο γείωσης). Η λειτουργία ελέγχου ταχύτητας απαιτεί τη χρήση ενός ανεμιστήρα με σχεδίαση ελέγχου ταχύτητας ανεμιστήρα. Για βέλτιστη απαγωγή θερμότητας, συνιστάται να εγκατασταθεί ένας ανεμιστήρας συστήματος μέσα στο πλαίσιο.

Αριθμός ακίδας	Ορισμός
1	GND
2	Έλεγχος ταχύτητας τάσης
3	Αίσθηση
4	Έλεγχος ταχύτητας PWM

• Βεβαιωθείτε ότι έχετε συνδέσει καλώδια ανεμιστήρα στις κεφαλίδες ανεμιστήρα για να αποτρέψετε την υπερθέρμανση της CPU και του συστήματός σας. Η υπερθέρμανση μπορεί να προκαλέσει ζημιά στην CPU ή το σύστημα μπορεί να κολλήσει.
• Αυτές οι κεφαλίδες ανεμιστήρα δεν είναι μπλοκ βραχυκυκλωτήρων διαμόρφωσης. Μην τοποθετείτε ένα καπάκι βραχυκυκλωτήρα στις κεφαλίδες.

5. SATA3 0/1/2/3 (Υποδοχές SATA 6Gb/s)
   Οι υποδοχές SATA συμμορφώνονται με το πρότυπο SATA 6Gb/s και είναι συμβατές με τα πρότυπα SATA 3Gb/s και SATA 1.5Gb/s. Κάθε υποδοχή SATA υποστηρίζει μία μόνο συσκευή SATA. Οι υποδοχές SATA υποστηρίζουν RAID 0, RAID 1 και RAID 10. Ανατρέξτε στο κεφάλαιο "Διαμόρφωση συνόλου RAID" για οδηγίες σχετικά με τη διαμόρφωση ενός πίνακα RAID.


   Αριθμός ακίδας	Ορισμός
   1	GND
   2	TXP
   3	TXN
   4	GND
   5	RXN
   6	RXP
   7	GND

6. M2F_32G (Υποδοχή 3 υποδοχής M.2)
   Η υποδοχή M.2 υποστηρίζει M.2 SATA SSD και M.2 PCIe SSD και υποστηρίζει διαμόρφωση SATA RAID. Λάβετε υπόψη ότι ένα M.2 PCIe SSD δεν μπορεί να χρησιμοποιηθεί για τη δημιουργία ενός πίνακα RAID. Ανατρέξτε στο κεφάλαιο "Διαμόρφωση συνόλου RAID" για οδηγίες σχετικά με τη διαμόρφωση ενός πίνακα RAID.

   Ακολουθήστε τα παρακάτω βήματα για να εγκαταστήσετε σωστά ένα M.2 SSD στην υποδοχή M.2.
   1. Χρησιμοποιήστε ένα κατσαβίδι για να ξεβιδώσετε τη βίδα και το παξιμάδι από τη μητρική πλακέτα. Εντοπίστε τη σωστή οπή στερέωσης για το M.2 SSD που θα εγκατασταθεί και, στη συνέχεια, βιδώστε πρώτα το παξιμάδι.
   2. Σύρετε το M.2 SSD στην υποδοχή υπό γωνία.
   3. Πιέστε το M.2 SSD προς τα κάτω και, στη συνέχεια, ασφαλίστε το με τη βίδα.

      Επιλέξτε τη σωστή οπή για το M.2 SSD που θα εγκατασταθεί και επανασφίξτε τη βίδα και το παξιμάδι.

7. SPDIF_O (Κεφαλίδα εξόδου S/PDIF)
   Αυτή η κεφαλίδα υποστηρίζει ψηφιακή έξοδο S/PDIF και συνδέει ένα ψηφιακό καλώδιο ήχου S/PDIF (παρέχεται από κάρτες επέκτασης) για ψηφιακή έξοδο ήχου από τη μητρική πλακέτα σας σε ορισμένες κάρτες επέκτασης, όπως κάρτες γραφικών και κάρτες ήχου. Για παράδειγμα, ορισμένες κάρτες γραφικών ενδέχεται να απαιτούν τη χρήση ενός ψηφιακού καλωδίου ήχου S/PDIF για ψηφιακή έξοδο ήχου από τη μητρική πλακέτα σας στην κάρτα γραφικών σας, εάν επιθυμείτε να συνδέσετε μια οθόνη HDMI στην κάρτα γραφικών και να έχετε ψηφιακή έξοδο ήχου από την οθόνη HDMI ταυτόχρονα. Για πληροφορίες σχετικά με τη σύνδεση του ψηφιακού καλωδίου ήχου S/PDIF, διαβάστε προσεκτικά το εγχειρίδιο για την κάρτα επέκτασης.


   Αριθμός ακίδας	Ορισμός
   1	SPDIFO
   2	GND

8. F_PANEL (Κεφαλίδα μπροστινού πίνακα)
   Συνδέστε τον διακόπτη τροφοδοσίας, τον διακόπτη επαναφοράς, το ηχείο, τον διακόπτη/αισθητήρα εισβολής πλαισίου και την ένδειξη κατάστασης συστήματος στο πλαίσιο σε αυτήν την κεφαλίδα σύμφωνα με τις παρακάτω αντιστοιχίσεις ακίδων. Σημειώστε τις θετικές και αρνητικές ακίδες πριν συνδέσετε τα καλώδια.

   • PLED/PWR_LED (Power LED):

     Κατάσταση συστήματος	LED
     S0	Ενεργοποίηση
     S3/S4/S5	Απενεργοποίηση

     Συνδέεται με την ένδειξη κατάστασης τροφοδοσίας στο μπροστινό πλαίσιο. Η λυχνία LED είναι αναμμένη όταν το σύστημα λειτουργεί. Η λυχνία LED είναι σβηστή όταν το σύστημα βρίσκεται σε κατάσταση αναστολής λειτουργίας S3/S4 ή είναι απενεργοποιημένο (S5). S S

   • PW (Διακόπτης τροφοδοσίας):
     Συνδέεται με τον διακόπτη τροφοδοσίας στο μπροστινό πλαίσιο. Μπορείτε να διαμορφώσετε τον τρόπο απενεργοποίησης του συστήματός σας χρησιμοποιώντας τον διακόπτη τροφοδοσίας (ανατρέξτε στο κεφάλαιο "BIOS Setup" (Ρύθμιση BIOS), "Power" (Τροφοδοσία), για περισσότερες πληροφορίες).
   • SPEAK (Ηχείο): Συνδέεται με το ηχείο στο μπροστινό πλαίσιο. Το σύστημα αναφέρει την κατάσταση εκκίνησης του συστήματος εκδίδοντας έναν κωδικό ηχητικού σήματος. Θα ακουστεί ένα μονό σύντομο ηχητικό σήμα εάν δεν εντοπιστεί κανένα πρόβλημα κατά την εκκίνηση του συστήματος.
   • HD (Λυχνία LED δραστηριότητας σκληρού δίσκου): Συνδέεται με τη λυχνία LED δραστηριότητας σκληρού δίσκου στο μπροστινό πλαίσιο. Η λυχνία LED είναι αναμμένη όταν ο σκληρός δίσκος διαβάζει ή γράφει δεδομένα.
   • RES (Διακόπτης επαναφοράς): Συνδέεται με τον διακόπτη επαναφοράς στο μπροστινό πλαίσιο. Πατήστε τον διακόπτη επαναφοράς για να επανεκκινήσετε τον υπολογιστή εάν ο υπολογιστής κολλήσει και αποτύχει να πραγματοποιήσει μια κανονική επανεκκίνηση.
   • CI (Κεφαλίδα ανίχνευσης παραβίασης πλαισίου): Συνδέεται με τον διακόπτη/αισθητήρα ανίχνευσης παραβίασης πλαισίου στο πλαίσιο, ο οποίος μπορεί να ανιχνεύσει εάν έχει αφαιρεθεί το κάλυμμα του πλαισίου. Αυτή η λειτουργία απαιτεί πλαίσιο με διακόπτη/αισθητήρα ανίχνευσης παραβίασης πλαισίου.
   • NC: Καμία σύνδεση.

     Η σχεδίαση του μπροστινού πλαισίου ενδέχεται να διαφέρει ανά πλαίσιο. Μια μονάδα μπροστινού πλαισίου αποτελείται κυρίως από διακόπτη τροφοδοσίας, διακόπτη επαναφοράς, λυχνία LED τροφοδοσίας, λυχνία LED δραστηριότητας σκληρού δίσκου, ηχείο κ.λπ. Όταν συνδέετε τη μονάδα μπροστινού πλαισίου του πλαισίου σας σε αυτήν την κεφαλίδα, βεβαιωθείτε ότι οι αντιστοιχίσεις καλωδίων και οι αντιστοιχίσεις ακίδων ταιριάζουν σωστά.

9. F_AUDIO (Κεφαλίδα ήχου μπροστινού πλαισίου)
   Η κεφαλίδα ήχου μπροστινού πλαισίου υποστηρίζει ήχο Intel High Definition (HD). Μπορείτε να συνδέσετε τη μονάδα ήχου μπροστινού πλαισίου του πλαισίου σας σε αυτήν την κεφαλίδα. Βεβαιωθείτε ότι οι αντιστοιχίσεις καλωδίων του συνδετήρα της μονάδας ταιριάζουν με τις αντιστοιχίσεις ακίδων της κεφαλίδας της μητρικής πλακέτας. Η εσφαλμένη σύνδεση μεταξύ του συνδετήρα της μονάδας και της κεφαλίδας της μητρικής πλακέτας θα καταστήσει τη συσκευή ανίκανη να λειτουργήσει ή ακόμα και θα την καταστρέψει.


   Αρ. ακίδας	Ορισμός
   1	MIC2_L
   2	GND
   3	MIC2_R
   4	NC
   5	LINE2_R
   6	Sense
   7	FAUDIO_JD
   8	No Pin
   9	LINE2_L
   10	Sense



   Ορισμένα πλαίσια παρέχουν μια μονάδα ήχου μπροστινού πλαισίου που έχει ξεχωριστούς συνδετήρες σε κάθε καλώδιο αντί για ένα ενιαίο βύσμα. Για πληροφορίες σχετικά με τη σύνδεση της μονάδας ήχου μπροστινού πλαισίου που έχει διαφορετικές αντιστοιχίσεις καλωδίων, επικοινωνήστε με τον κατασκευαστή του πλαισίου.

10. COMA/COMB (Κεφαλίδες σειριακής θύρας)
    Η κεφαλίδα COM μπορεί να παρέχει μία σειριακή θύρα μέσω ενός προαιρετικού καλωδίου θύρας COM. Για την αγορά του προαιρετικού καλωδίου θύρας COM, επικοινωνήστε με τον τοπικό αντιπρόσωπο.


    Αρ. ακίδας	Ορισμός	Αρ. ακίδας	Ορισμός
    1	NDCD-	6	NDSR-
    2	NSIN	7	NRTS-
    3	NSOUT	8	NCTS-
    4	NDTR-	9	NRI-
    5	GND	10	No Pin

11. LPT (Κεφαλίδα παράλληλης θύρας)
    Η κεφαλίδα LPT μπορεί να παρέχει μία παράλληλη θύρα μέσω ενός προαιρετικού καλωδίου θύρας LPT. Για την αγορά του προαιρετικού καλωδίου θύρας LPT, επικοινωνήστε με τον τοπικό αντιπρόσωπο.


    Αρ. ακίδας	Ορισμός	Αρ. ακίδας	Ορισμός	Αρ. ακίδας	Ορισμός
    1	STB-	10	GND	19	ACK-
    2	AFD-	11	PD4	20	GND
    3	PD0	12	GND	21	BUSY
    4	ERR-	13	PD5	22	GND
    5	PD1	14	GND	23	PE
    6	INIT-	15	PD6	24	No Pin
    7	PD2	16	GND	25	SLCT
    8	SLIN-	17	PD7	26	GND
    9	PD3	18	GND

12. F_USB30 (Κεφαλίδα USB 3.1 Gen 1)
    Η κεφαλίδα συμμορφώνεται με τις προδιαγραφές USB 3.1 Gen 1 και USB 2.0 και μπορεί να παρέχει δύο θύρες USB. Για την αγορά του προαιρετικού μπροστινού πλαισίου 3,5" που παρέχει δύο θύρες USB 3.1 Gen 1, επικοινωνήστε με τον τοπικό αντιπρόσωπο.


    Αρ. ακίδας	Ορισμός	Αρ. ακίδας	Ορισμός
    1	VBUS	11	D2+
    2	SSRX1-	12	D2-
    3	SSRX1+	13	GND
    4	GND	14	SSTX2+
    5	SSTX1-	15	SSTX2-
    6	SSTX1+	16	GND
    7	GND	17	SSRX2+
    8	D1-	18	SSRX2-
    9	D1+	19	VBUS
    10	NC	20	No Pin

13. F_USB1/F_USB2 (Κεφαλίδες USB 2.0/1.1)
    Οι κεφαλίδες συμμορφώνονται με τις προδιαγραφές USB 2.0/1.1. Κάθε κεφαλίδα USB μπορεί να παρέχει δύο θύρες USB μέσω ενός προαιρετικού βραχίονα USB. Για την αγορά του προαιρετικού βραχίονα USB, επικοινωνήστε με τον τοπικό αντιπρόσωπο.


    Αρ. ακίδας	Ορισμός	Αρ. ακίδας	Ορισμός
    1	Power (5V)	6	USB DY+
    2	Power (5V)	7	GND
    3	USB DX-	8	GND S
    4	USB DY-	9	No Pin
    5	USB DX+	10	NC




    • Μην συνδέετε το καλώδιο του βραχίονα IEEE 1394 (2x5 ακίδων) στην υποδοχή USB 2.0/1.1.
    • Πριν εγκαταστήσετε το βραχίονα USB, φροντίστε να απενεργοποιήσετε τον υπολογιστή σας και να αποσυνδέσετε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στο βραχίονα USB.

14. TPM (Trusted Platform Module Header)
    Μπορείτε να συνδέσετε μια μονάδα TPM (Trusted Platform Module) σε αυτή την υποδοχή.


    Αριθμός ακίδας.	Ορισμός	Αριθμός ακίδας.	Ορισμός
    1	LCLK	11	LAD0
    2	GND	12	GND
    3	LFRAME	13	NC
    4	No Pin	14	NC
    5	LRESET	15	SB3V
    6	NC	16	SERIRQ
    7	LAD3	17	GND
    8	LAD2	18	NC
    9	VCC3	19	NC
    10	LAD1	20	NC

15. BAT (Μπαταρία)
    Η μπαταρία παρέχει ρεύμα για να διατηρεί τις τιμές (όπως τις διαμορφώσεις BIOS, την ημερομηνία και τις πληροφορίες ώρας) στο CMOS όταν ο υπολογιστής είναι απενεργοποιημένος. Αντικαταστήστε την μπαταρία όταν η τάση της μπαταρίας πέσει σε χαμηλό επίπεδο, διαφορετικά οι τιμές CMOS ενδέχεται να μην είναι ακριβείς ή να χαθούν.
    Μπορείτε να διαγράψετε τις τιμές CMOS αφαιρώντας την μπαταρία:

    1. Απενεργοποιήστε τον υπολογιστή σας και αποσυνδέστε το καλώδιο τροφοδοσίας.
    2. Αφαιρέστε απαλά την μπαταρία από τη θήκη της μπαταρίας και περιμένετε ένα λεπτό. (Ή χρησιμοποιήστε ένα μεταλλικό αντικείμενο, όπως ένα κατσαβίδι, για να αγγίξετε τους θετικούς και αρνητικούς ακροδέκτες της θήκης της μπαταρίας, βραχυκυκλώνοντάς τους για 5 δευτερόλεπτα.)
    3. Αντικαταστήστε την μπαταρία.
    4. Συνδέστε το καλώδιο τροφοδοσίας και επανεκκινήστε τον υπολογιστή σας.


• Να απενεργοποιείτε πάντα τον υπολογιστή σας και να αποσυνδέετε το καλώδιο τροφοδοσίας πριν αντικαταστήσετε την μπαταρία.
• Αντικαταστήστε την μπαταρία με μια ισοδύναμη. Ενδέχεται να προκληθεί ζημιά στις συσκευές σας εάν η μπαταρία αντικατασταθεί με ένα εσφαλμένο μοντέλο.
• Επικοινωνήστε με το μέρος αγοράς ή τον τοπικό αντιπρόσωπο εάν δεν μπορείτε να αντικαταστήσετε την μπαταρία μόνοι σας ή δεν είστε βέβαιοι για το μοντέλο της μπαταρίας.
• Κατά την εγκατάσταση της μπαταρίας, λάβετε υπόψη τον προσανατολισμό της θετικής πλευράς (+) και της αρνητικής πλευράς (-) της μπαταρίας (η θετική πλευρά πρέπει να είναι στραμμένη προς τα πάνω).
• Οι χρησιμοποιημένες μπαταρίες πρέπει να υποβάλλονται σε επεξεργασία σύμφωνα με τους τοπικούς περιβαλλοντικούς κανονισμούς.

16. CLR_CMOS (Clear CMOS Jumper)
    Χρησιμοποιήστε αυτόν τον βραχυκυκλωτήρα για να διαγράψετε τη διαμόρφωση του BIOS και να επαναφέρετε τις τιμές CMOS στις εργοστασιακές προεπιλογές. Για να διαγράψετε τις τιμές CMOS, χρησιμοποιήστε ένα μεταλλικό αντικείμενο, όπως ένα κατσαβίδι, για να αγγίξετε τις δύο ακίδες για μερικά δευτερόλεπτα.

    	Open: Normal (Άνοιγμα: Κανονικό)
    	Short: Clear CMOS Values (Βραχυκύκλωμα: Εκκαθάριση τιμών CMOS)

    • Να απενεργοποιείτε πάντα τον υπολογιστή σας και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν διαγράψετε τις τιμές CMOS.
    • Μετά την επανεκκίνηση του συστήματος, μεταβείτε στο BIOS Setup για να φορτώσετε τις εργοστασιακές προεπιλογές (επιλέξτε Load Optimized Defaults) ή να διαμορφώσετε χειροκίνητα τις ρυθμίσεις του BIOS (ανατρέξτε στο κεφάλαιο "BIOS Setup" για τις διαμορφώσεις του BIOS).

Ρύθμιση BIOS

Το BIOS (Basic Input and Output System) καταγράφει τις παραμέτρους υλικού του συστήματος στην CMOS στη μητρική πλακέτα. Οι κύριες λειτουργίες του περιλαμβάνουν τη διεξαγωγή του Power-On Self-Test (POST) κατά την εκκίνηση του συστήματος, την αποθήκευση των παραμέτρων του συστήματος και τη φόρτωση του λειτουργικού συστήματος κ.λπ. Το BIOS περιλαμβάνει ένα πρόγραμμα BIOS Setup που επιτρέπει στον χρήστη να τροποποιήσει τις βασικές ρυθμίσεις διαμόρφωσης του συστήματος ή να ενεργοποιήσει ορισμένες δυνατότητες του συστήματος. Όταν απενεργοποιείται η τροφοδοσία, η μπαταρία στη μητρική πλακέτα παρέχει την απαραίτητη ισχύ στην CMOS για να διατηρεί τις τιμές διαμόρφωσης στην CMOS. Για να αποκτήσετε πρόσβαση στο πρόγραμμα BIOS Setup, πατήστε το πλήκτρο <Delete> κατά τη διάρκεια του POST όταν ενεργοποιηθεί η τροφοδοσία. Για να αναβαθμίσετε το BIOS, χρησιμοποιήστε είτε το βοηθητικό πρόγραμμα GIGABYTE Q-Flash είτε το @BIOS.

• Το Q-Flash επιτρέπει στον χρήστη να αναβαθμίσει ή να δημιουργήσει αντίγραφα ασφαλείας του BIOS γρήγορα και εύκολα χωρίς να εισέλθει στο λειτουργικό σύστημα.
• Το @BIOS είναι ένα βοηθητικό πρόγραμμα βασισμένο στα Windows που αναζητά και κατεβάζει την πιο πρόσφατη έκδοση του BIOS από το Internet και ενημερώνει το BIOS.

• Επειδή η αναβάθμιση του BIOS είναι δυνητικά επικίνδυνη, εάν δεν αντιμετωπίζετε προβλήματα χρησιμοποιώντας την τρέχουσα έκδοση του BIOS, συνιστάται να μην κάνετε αναβάθμιση του BIOS. Για να αναβαθμίσετε το BIOS, κάντε το με προσοχή. Η ανεπαρκής αναβάθμιση του BIOS μπορεί να οδηγήσει σε δυσλειτουργία του συστήματος.
• Συνιστάται να μην αλλάξετε τις προεπιλεγμένες ρυθμίσεις (εκτός εάν χρειάζεται) για να αποφύγετε την αστάθεια του συστήματος ή άλλα απρόσμενα αποτελέσματα. Η ανεπαρκής αλλαγή των ρυθμίσεων μπορεί να οδηγήσει σε αποτυχία εκκίνησης του συστήματος. Εάν συμβεί αυτό, προσπαθήστε να διαγράψετε τις τιμές CMOS και να επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές. (Ανατρέξτε στην ενότητα "Load Optimized Defaults" σε αυτό το κεφάλαιο ή στις εισαγωγές του βραχυκυκλωτήρα μπαταρίας/καθαρισμού CMOS για τον τρόπο διαγραφής των τιμών CMOS.)

Οθόνη εκκίνησης

Η παρακάτω οθόνη λογότυπου εκκίνησης θα εμφανιστεί κατά την εκκίνηση του υπολογιστή.
(Δείγμα έκδοσης BIOS: F1a)

Υπάρχουν δύο διαφορετικές λειτουργίες BIOS ως εξής και μπορείτε να χρησιμοποιήσετε το πλήκτρο <F2> για να αλλάξετε μεταξύ των δύο λειτουργιών. Η λειτουργία Classic Setup παρέχει λεπτομερείς ρυθμίσεις BIOS. Μπορείτε να πατήσετε τα πλήκτρα βέλους στο πληκτρολόγιό σας για να μετακινηθείτε μεταξύ των στοιχείων και να πατήσετε <Enter> για να αποδεχτείτε ή να εισέλθετε σε ένα υπομενού. Ή μπορείτε να χρησιμοποιήσετε το ποντίκι σας για να επιλέξετε το στοιχείο που θέλετε. Η Easy Mode επιτρέπει στους χρήστες να βλέπουν γρήγορα τις τρέχουσες πληροφορίες του συστήματός τους ή να κάνουν προσαρμογές για βέλτιστη απόδοση. Στην Easy Mode, μπορείτε να χρησιμοποιήσετε το ποντίκι σας για να μετακινηθείτε στα στοιχεία διαμόρφωσης.

• Όταν το σύστημα δεν είναι σταθερό ως συνήθως, επιλέξτε το στοιχείο Load Optimized Defaults (Φόρτωση βελτιστοποιημένων προεπιλογών) για να ρυθμίσετε το σύστημά σας στις προεπιλογές του.
• Τα μενού BIOS Setup που περιγράφονται σε αυτό το κεφάλαιο είναι μόνο για αναφορά και ενδέχεται να διαφέρουν ανάλογα με την έκδοση του BIOS.

M.I.T.

Το αν το σύστημα θα λειτουργήσει σταθερά με τις ρυθμίσεις υπερχρονισμού/υπερβολικής τάσης που κάνατε εξαρτάται από τις συνολικές διαμορφώσεις του συστήματός σας. Η εσφαλμένη εκτέλεση υπερχρονισμού/υπερβολικής τάσης μπορεί να προκαλέσει ζημιά στην CPU, στο chipset ή στη μνήμη και να μειώσει τη ωφέλιμη διάρκεια ζωής αυτών των εξαρτημάτων. Αυτή η σελίδα είναι μόνο για προχωρημένους χρήστες και συνιστούμε να μην αλλάξετε τις προεπιλεγμένες ρυθμίσεις για να αποτρέψετε την αστάθεια του συστήματος ή άλλα απροσδόκητα αποτελέσματα. (Η ακατάλληλη τροποποίηση των ρυθμίσεων μπορεί να οδηγήσει σε αποτυχία εκκίνησης του συστήματος. Εάν συμβεί αυτό, καθαρίστε τις τιμές CMOS και επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές.)

• Advanced Frequency Settings (Ρυθμίσεις για προχωρημένους σχετικά με τη συχνότητα)
  Host Clock Value (Τιμή ρολογιού κεντρικού υπολογιστή)
  Εμφανίζει την τρέχουσα συχνότητα λειτουργίας του ρολογιού κεντρικού υπολογιστή.
  CPU Clock Ratio (Αναλογία ρολογιού CPU)
  Σας επιτρέπει να αλλάξετε την αναλογία ρολογιού για την εγκατεστημένη CPU. Το ρυθμιζόμενο εύρος εξαρτάται από την εγκατεστημένη CPU.
  CPU Frequency (Συχνότητα CPU)
  Εμφανίζει την τρέχουσα συχνότητα λειτουργίας της CPU.
• Advanced CPU Core Settings (Ρυθμίσεις πυρήνα CPU για προχωρημένους)
  CPU Clock Ratio, CPU Frequency (Αναλογία ρολογιού CPU, Συχνότητα CPU)
  Οι παραπάνω ρυθμίσεις είναι σύγχρονες με αυτές στα ίδια στοιχεία στο μενού Advanced Frequency Settings (Ρυθμίσεις για προχωρημένους σχετικά με τη συχνότητα).
  Core Performance Boost ^{(Σημείωση)}
  Σας επιτρέπει να καθορίσετε εάν θα ενεργοποιήσετε την τεχνολογία Core Performance Boost (CPB), μια τεχνολογία ενίσχυσης της απόδοσης της CPU. (Προεπιλογή: Auto)
  Core Performance Boost Ratio (Αναλογία ενίσχυσης απόδοσης πυρήνα) ^{(Σημείωση)}
  Σας επιτρέπει να αλλάξετε την αναλογία για το CPB. Το ρυθμιζόμενο εύρος εξαρτάται από την εγκατεστημένη CPU. (Προεπιλογή: Auto)
  Turbo Performance Boost Ratio (Αναλογία ενίσχυσης απόδοσης Turbo) ^{(Σημείωση)}
  Σας επιτρέπει να καθορίσετε εάν θα βελτιώσετε την απόδοση της CPU. (Προεπιλογή: Disabled)
  AMD Cool&Quiet function (Λειτουργία AMD Cool&Quiet)

  Enabled (Ενεργοποιημένο)	Επιτρέπει στο πρόγραμμα οδήγησης AMD Cool'n'Quiet να προσαρμόζει δυναμικά το ρολόι CPU και το VID για να μειώσει την παραγωγή θερμότητας από τον υπολογιστή σας και την κατανάλωση ενέργειας. (Προεπιλογή)
  Disabled (Απενεργοποιημένο)	Απενεργοποιεί αυτή τη λειτουργία.

  SVM Mode (Λειτουργία SVM)
  Η βελτιωμένη εικονικοποίηση από την τεχνολογία εικονικοποίησης θα επιτρέψει σε μια πλατφόρμα να εκτελεί πολλά λειτουργικά συστήματα και εφαρμογές σε ανεξάρτητους διαμερισμούς. Με την εικονικοποίηση, ένα σύστημα υπολογιστή μπορεί να λειτουργήσει ως πολλά εικονικά συστήματα. (Προεπιλογή: Disabled)
  C6 Mode (Λειτουργία C6) ^{(Σημείωση 1)}
  Σας επιτρέπει να καθορίσετε εάν θα επιτρέψετε στην CPU να εισέλθει σε λειτουργία C6 σε κατάσταση διακοπής συστήματος. Όταν είναι ενεργοποιημένο, η συχνότητα του πυρήνα της CPU θα μειωθεί κατά τη διάρκεια της κατάστασης διακοπής του συστήματος για να μειωθεί η κατανάλωση ενέργειας. Η κατάσταση C6 είναι μια πιο ενισχυμένη κατάσταση εξοικονόμησης ενέργειας από την C1. (Προεπιλογή: Enabled)
  Global C-state Control (Καθολικός έλεγχος κατάστασης C) ^{(Σημείωση 1)}
  Σας επιτρέπει να καθορίσετε εάν θα επιτρέψετε στην CPU να εισέλθει σε καταστάσεις C. Όταν είναι ενεργοποιημένο, η συχνότητα του πυρήνα της CPU θα μειωθεί κατά τη διάρκεια της κατάστασης διακοπής του συστήματος για να μειωθεί η κατανάλωση ενέργειας. (Προεπιλογή: Enabled)
  SMT Mode (Λειτουργία SMT) ^{(Σημείωση 1)}
  Σας επιτρέπει να ενεργοποιήσετε ή να απενεργοποιήσετε την τεχνολογία CPU Simultaneous Multi-Threading. Αυτή η δυνατότητα λειτουργεί μόνο για λειτουργικά συστήματα που υποστηρίζουν λειτουργία πολλαπλών επεξεργαστών. Το Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)
  Downcore Control (Έλεγχος Downcore) ^{(Σημείωση 1)}
  Σας επιτρέπει να επιλέξετε τον αριθμό των πυρήνων CPU που θα ενεργοποιήσετε (ο αριθμός των πυρήνων CPU μπορεί να διαφέρει ανά CPU). Το Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)
  Extreme Memory Profile (X.M.P.) ^{(Σημείωση 2)}
  Επιτρέπει στο BIOS να διαβάσει τα δεδομένα SPD στη(στις) μονάδα(ες) μνήμης XMP για να βελτιώσει την απόδοση της μνήμης όταν είναι ενεργοποιημένο.

  Disabled (Απενεργοποιημένο)	Απενεργοποιεί αυτήν τη λειτουργία. (Προεπιλογή)
  Profile1 (Προφίλ 1)	Χρησιμοποιεί ρυθμίσεις Προφίλ 1.
  Profile2 (Προφίλ 2) (Σημείωση 2)	Χρησιμοποιεί ρυθμίσεις Προφίλ 2.

  System Memory Multiplier (Πολλαπλασιαστής μνήμης συστήματος)
  Σας επιτρέπει να ορίσετε τον πολλαπλασιαστή μνήμης συστήματος. Το Auto ορίζει τον πολλαπλασιαστή μνήμης σύμφωνα με τα δεδομένα SPD της μνήμης. (Προεπιλογή: Auto)
  Memory Frequency (MHz) (Συχνότητα μνήμης (MHz))
  Η πρώτη τιμή συχνότητας μνήμης είναι η κανονική συχνότητα λειτουργίας της μνήμης που χρησιμοποιείται. η δεύτερη είναι η συχνότητα μνήμης που προσαρμόζεται αυτόματα σύμφωνα με τις ρυθμίσεις System Memory Multiplier (Πολλαπλασιαστής μνήμης συστήματος).

• Advanced Memory Settings (Ρυθμίσεις μνήμης για προχωρημένους)
  Extreme Memory Profile (X.M.P.) (Σημείωση 2), System Memory Multiplier, Memory Frequency(Mhz) (Extreme Memory Profile (X.M.P.) (Σημείωση 2), Πολλαπλασιαστής μνήμης συστήματος, Συχνότητα μνήμης (Mhz))
  Οι παραπάνω ρυθμίσεις είναι σύγχρονες με αυτές στα ίδια στοιχεία στο μενού Advanced Frequency Settings (Ρυθμίσεις για προχωρημένους σχετικά με τη συχνότητα).
  Memory Timing Mode (Λειτουργία χρονισμού μνήμης)
  Manual και Advanced Manual επιτρέπουν τη διαμόρφωση των ρυθμίσεων Channel Interleaving, Rank Interleaving και χρονισμού μνήμης παρακάτω. Οι επιλογές είναι: Auto (προεπιλογή), Manual, Advanced Manual.
  Profile DDR Voltage (Τάση DDR προφίλ)
  Όταν χρησιμοποιείτε μια μονάδα μνήμης μη XMP ή το Extreme Memory Profile (X.M.P.) έχει οριστεί σε Disabled (Απενεργοποιημένο), η τιμή εμφανίζεται σύμφωνα με την προδιαγραφή μνήμης σας. Όταν το Extreme Memory Profile (X.M.P.) έχει οριστεί σε Profile1 (Προφίλ 1) ή Profile2 (Προφίλ 2), η τιμή εμφανίζεται σύμφωνα με τα δεδομένα SPD στη μνήμη XMP.
  Channel Interleaving (Παρεμβολή καναλιών)
  Ενεργοποιεί ή απενεργοποιεί την παρεμβολή καναλιών μνήμης. Το Enabled επιτρέπει στο σύστημα να έχει ταυτόχρονη πρόσβαση σε διαφορετικά κανάλια της μνήμης για να αυξήσει την απόδοση και τη σταθερότητα της μνήμης. Το Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)
  Rank Interleaving (Παρεμβολή κατάταξης)
  Ενεργοποιεί ή απενεργοποιεί την παρεμβολή κατάταξης μνήμης. Το Enabled επιτρέπει στο σύστημα να έχει ταυτόχρονη πρόσβαση σε διαφορετικές κατατάξεις της μνήμης για να αυξήσει την απόδοση και τη σταθερότητα της μνήμης. Το Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)

• Channel A/B Memory Sub Timings (Δευτερεύοντες χρονισμοί μνήμης καναλιού A/B)
  Αυτό το υπομενού παρέχει ρυθμίσεις χρονισμού μνήμης για κάθε κανάλι μνήμης. Οι αντίστοιχες οθόνες ρύθμισης χρονισμού μπορούν να διαμορφωθούν μόνο όταν το Memory Timing Mode (Λειτουργία χρονισμού μνήμης) έχει οριστεί σε Manual ή Advanced Manual. Σημείωση: Το σύστημά σας μπορεί να γίνει ασταθές ή να αποτύχει να εκκινήσει αφού κάνετε αλλαγές στους χρονισμούς της μνήμης. Εάν συμβεί αυτό, επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές φορτώνοντας τις βελτιστοποιημένες προεπιλογές ή διαγράφοντας τις τιμές CMOS.

• Advanced Voltage Settings (Ρυθμίσεις τάσης για προχωρημένους)
  Αυτό το υπομενού σάς επιτρέπει να ορίσετε τάσεις CPU, chipset και μνήμης.

• PC Health Status (Κατάσταση υγείας υπολογιστή)
  Reset Case Open Status (Επαναφορά κατάστασης ανοίγματος θήκης)

  Disabled (Απενεργοποιημένο)	Διατηρεί ή διαγράφει την εγγραφή της προηγούμενης κατάστασης παραβίασης πλαισίου. (Προεπιλογή)
  Enabled (Ενεργοποιημένο)	Διαγράφει την εγγραφή της προηγούμενης κατάστασης παραβίασης πλαισίου και το πεδίο Case Open (Άνοιγμα θήκης) θα εμφανίζει "No" (Όχι) στην επόμενη εκκίνηση.

  Case Open (Άνοιγμα θήκης)
  Εμφανίζει την κατάσταση ανίχνευσης της συσκευής ανίχνευσης παραβίασης πλαισίου που είναι συνδεδεμένη στην κεφαλίδα CI της μητρικής πλακέτας. Εάν αφαιρεθεί το κάλυμμα του πλαισίου του συστήματος, αυτό το πεδίο θα εμφανίσει "Yes" (Ναι), διαφορετικά θα εμφανίσει "No" (Όχι). Για να διαγράψετε την εγγραφή κατάστασης παραβίασης πλαισίου, ορίστε το Reset Case Open Status (Επαναφορά κατάστασης ανοίγματος θήκης) σε Enabled (Ενεργοποιημένο), αποθηκεύστε τις ρυθμίσεις στο CMOS και, στη συνέχεια, επανεκκινήστε το σύστημά σας.
  CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
  Εμφανίζει τις τρέχουσες τάσεις του συστήματος.

• Miscellaneous Settings (Διάφορες ρυθμίσεις)
  PCIe Slot Configuration (Διαμόρφωση υποδοχής PCIe)
  Σας επιτρέπει να ορίσετε τη λειτουργία των υποδοχών PCI Express σε Gen 1, Gen 2 ή Gen 3. Η πραγματική λειτουργία υπόκειται στις προδιαγραφές υλικού κάθε υποδοχής. Το Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)
  3DMark01 Enhancement (Βελτίωση 3DMark01)
  Σας επιτρέπει να καθορίσετε εάν θα βελτιώσετε την απόδοση ορισμένων παλαιών σημείων αναφοράς. (Προεπιλογή: Disabled)

• Smart Fan 5 Settings (Ρυθμίσεις Smart Fan 5)
  Monitor (Οθόνη)
  Σας επιτρέπει να επιλέξετε έναν στόχο για παρακολούθηση και να κάνετε περαιτέρω προσαρμογές. (Προεπιλογή: CPU FAN)
  Fan Speed Control (Έλεγχος ταχύτητας ανεμιστήρα)
  Σας επιτρέπει να καθορίσετε εάν θα ενεργοποιήσετε τη λειτουργία ελέγχου ταχύτητας ανεμιστήρα και να προσαρμόσετε την ταχύτητα του ανεμιστήρα.

  Normal (Κανονική)	Επιτρέπει στον ανεμιστήρα να λειτουργεί σε διαφορετικές ταχύτητες ανάλογα με τη θερμοκρασία. Μπορείτε να προσαρμόσετε την ταχύτητα του ανεμιστήρα με το System Information Viewer με βάση τις απαιτήσεις του συστήματός σας. (Προεπιλογή)
  Silent (Αθόρυβη)	Επιτρέπει στον ανεμιστήρα να λειτουργεί σε χαμηλές ταχύτητες.
  Manual (Χειροκίνητη)	Σας επιτρέπει να ελέγχετε την ταχύτητα του ανεμιστήρα στο γράφημα καμπύλης.
  Full Speed (Πλήρης ταχύτητα)	Επιτρέπει στον ανεμιστήρα να λειτουργεί σε πλήρεις ταχύτητες.

  Fan Control Use Temperature Input (Έλεγχος ανεμιστήρα Χρήση εισόδου θερμοκρασίας)
  Σας επιτρέπει να επιλέξετε τη θερμοκρασία αναφοράς για τον έλεγχο της ταχύτητας του ανεμιστήρα.
  Temperature Interval (Διάστημα θερμοκρασίας)
  Σας επιτρέπει να επιλέξετε το διάστημα θερμοκρασίας για την αλλαγή της ταχύτητας του ανεμιστήρα.
  Fan Control Mode (Λειτουργία ελέγχου ανεμιστήρα)

  Auto (Αυτόματη)	Επιτρέπει στο BIOS να ανιχνεύσει αυτόματα τον τύπο του εγκατεστημένου ανεμιστήρα και να ορίσει τη βέλτιστη λειτουργία ελέγχου. (Προεπιλογή)
  Voltage (Τάση)	Η λειτουργία τάσης συνιστάται για ανεμιστήρα 3 ακίδων.
  PWM	Η λειτουργία PWM συνιστάται για ανεμιστήρα 4 ακίδων.

  Temperature (Θερμοκρασία)
  Εμφανίζει την τρέχουσα θερμοκρασία της επιλεγμένης περιοχής στόχου.
  Fan Speed (Ταχύτητα ανεμιστήρα)
  Εμφανίζει τις τρέχουσες ταχύτητες του ανεμιστήρα.
  Temperature Warning (Προειδοποίηση θερμοκρασίας)
  Ορίζει το όριο προειδοποίησης για τη θερμοκρασία. Όταν η θερμοκρασία υπερβαίνει το όριο, το BIOS θα εκπέμψει προειδοποιητικό ήχο. Οι επιλογές είναι: Disabled (Απενεργοποιημένο) (προεπιλογή), 60º C/140º F, 70º C/158º F, 80º C/176º F, 90º C/194º F
  Fan Fail Warning (Προειδοποίηση αποτυχίας ανεμιστήρα)
  Επιτρέπει στο σύστημα να εκπέμψει προειδοποιητικό ήχο εάν ο ανεμιστήρας δεν είναι συνδεδεμένος ή αποτύχει. Ελέγξτε την κατάσταση του ανεμιστήρα ή τη σύνδεση του ανεμιστήρα όταν συμβεί αυτό. (Προεπιλογή: Disabled)

^{(Σημείωση)}

Σύστημα

Αυτή η ενότητα παρέχει πληροφορίες σχετικά με το μοντέλο της μητρικής πλακέτας και την έκδοση του BIOS. Μπορείτε επίσης να επιλέξετε την προεπιλεγμένη γλώσσα που χρησιμοποιείται από το BIOS και να ορίσετε χειροκίνητα την ώρα του συστήματος.
Γλώσσα συστήματος
Επιλέγει την προεπιλεγμένη γλώσσα που χρησιμοποιείται από το BIOS.
Ημερομηνία συστήματος
Ορίζει την ημερομηνία του συστήματος. Η μορφή ημερομηνίας είναι εβδομάδα (μόνο για ανάγνωση), μήνας, ημέρα και έτος. Χρησιμοποιήστε το <Enter> για να αλλάξετε μεταξύ των πεδίων Μήνας, Ημέρα και Έτος και χρησιμοποιήστε το πλήκτρο <Page Up> ή <Page Down> για να ορίσετε την επιθυμητή τιμή.
Ώρα συστήματος
Ορίζει την ώρα του συστήματος. Η μορφή ώρας είναι ώρα, λεπτό και δευτερόλεπτο. Για παράδειγμα, 1 μ.μ. είναι 13:00:00. Χρησιμοποιήστε το <Enter> για να αλλάξετε μεταξύ των πεδίων Ώρα, Λεπτό και Δευτερόλεπτο και χρησιμοποιήστε το πλήκτρο <Page Up> ή <Page Down> για να ορίσετε την επιθυμητή τιμή.
Επίπεδο πρόσβασης
Εμφανίζει το τρέχον επίπεδο πρόσβασης ανάλογα με τον τύπο προστασίας με κωδικό πρόσβασης που χρησιμοποιείται. (Εάν δεν έχει οριστεί κωδικός πρόσβασης, η προεπιλογή θα εμφανίζεται ως Διαχειριστής.) Το επίπεδο Διαχειριστή σάς επιτρέπει να κάνετε αλλαγές σε όλες τις ρυθμίσεις του BIOS. Το επίπεδο Χρήστη σάς επιτρέπει να κάνετε αλλαγές μόνο σε ορισμένες ρυθμίσεις του BIOS, αλλά όχι σε όλες.

BIOS

Boot Option Priorities
Καθορίζει τη συνολική σειρά εκκίνησης από τις διαθέσιμες συσκευές. Οι αφαιρούμενες συσκευές αποθήκευσης που υποστηρίζουν μορφή GPT θα έχουν ως πρόθεμα τη συμβολοσειρά "UEFI:" στη λίστα συσκευών εκκίνησης. Για να κάνετε εκκίνηση από ένα λειτουργικό σύστημα που υποστηρίζει διαμέριση GPT, επιλέξτε τη συσκευή με πρόθεμα τη συμβολοσειρά "UEFI:". Ή αν θέλετε να εγκαταστήσετε ένα λειτουργικό σύστημα που υποστηρίζει διαμέριση GPT, όπως τα Windows 7 64-bit, επιλέξτε τη μονάδα οπτικού δίσκου που περιέχει το δίσκο εγκατάστασης των Windows 7 64-bit και έχει ως πρόθεμα τη συμβολοσειρά "UEFI:".
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
Καθορίζει τη σειρά εκκίνησης για έναν συγκεκριμένο τύπο συσκευής, όπως σκληρούς δίσκους, μονάδες οπτικού δίσκου, μονάδες δισκέτας και συσκευές που υποστηρίζουν τη λειτουργία εκκίνησης από LAN κ.λπ. Πατήστε <Enter> σε αυτό το στοιχείο για να εισέλθετε στο υπομενού που παρουσιάζει τις συσκευές του ίδιου τύπου που είναι συνδεδεμένες. Αυτό το στοιχείο είναι παρόν μόνο εάν είναι εγκατεστημένη τουλάχιστον μία συσκευή για αυτόν τον τύπο.
Bootup NumLock State
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία Numlock στο αριθμητικό πληκτρολόγιο του πληκτρολογίου μετά το POST. (Προεπιλογή: Ενεργοποιημένο)
Security Option
Καθορίζει εάν απαιτείται κωδικός πρόσβασης κάθε φορά που εκκινεί το σύστημα ή μόνο όταν εισέρχεστε στο BIOS Setup. Αφού διαμορφώσετε αυτό το στοιχείο, ορίστε τους κωδικούς πρόσβασης στο στοιχείο Administrator Password/User Password.

Setup	Απαιτείται κωδικός πρόσβασης μόνο για την είσοδο στο πρόγραμμα BIOS Setup.
System	Απαιτείται κωδικός πρόσβασης για την εκκίνηση του συστήματος και για την είσοδο στο πρόγραμμα BIOS Setup. (Προεπιλογή)

Full Screen LOGO Show
Σας επιτρέπει να καθορίσετε εάν θα εμφανίζεται το λογότυπο GIGABYTE κατά την εκκίνηση του συστήματος. Η απενεργοποίηση παραλείπει το λογότυπο GIGABYTE όταν ξεκινά το σύστημα. (Προεπιλογή: Ενεργοποιημένο)
Fast Boot
Ενεργοποιεί ή απενεργοποιεί το Fast Boot για να συντομεύσει τη διαδικασία εκκίνησης του λειτουργικού συστήματος. Το Ultra Fast παρέχει την ταχύτερη ταχύτητα εκκίνησης. (Προεπιλογή: Απενεργοποιημένο)
SATA Support

All Sata Devices	Όλες οι συσκευές SATA είναι λειτουργικές στο λειτουργικό σύστημα και κατά τη διάρκεια του POST.
Last Boot HDD Only	Εκτός από την προηγούμενη μονάδα εκκίνησης, όλες οι συσκευές SATA είναι απενεργοποιημένες πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος. (Προεπιλογή)

Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν το Fast Boot έχει οριστεί σε Enabled ή Ultra Fast.
VGA Support
Σας επιτρέπει να επιλέξετε τον τύπο λειτουργικού συστήματος για εκκίνηση.

Auto	Ενεργοποιεί μόνο το legacy option ROM.
EFI Driver	Ενεργοποιεί το EFI option ROM. (Προεπιλογή)

Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν το Fast Boot έχει οριστεί σε Enabled ή Ultra Fast.
USB Support

Disabled	Όλες οι συσκευές USB είναι απενεργοποιημένες πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος.
Full Initial	Όλες οι συσκευές USB είναι λειτουργικές στο λειτουργικό σύστημα και κατά τη διάρκεια του POST. (Προεπιλογή)
Partial Initial	Ένα μέρος των συσκευών USB είναι απενεργοποιημένο πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος.

Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν το Fast Boot έχει οριστεί σε Enabled. Αυτή η λειτουργία είναι απενεργοποιημένη όταν το Fast Boot έχει οριστεί σε Ultra Fast.
PS2 Devices Support

Disabled	Όλες οι συσκευές PS/2 είναι απενεργοποιημένες πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος.
Enabled	Όλες οι συσκευές PS/2 είναι λειτουργικές στο λειτουργικό σύστημα και κατά τη διάρκεια του POST. (Προεπιλογή)

Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν το Fast Boot έχει οριστεί σε Enabled. Αυτή η λειτουργία είναι απενεργοποιημένη όταν το Fast Boot έχει οριστεί σε Ultra Fast.
NetWork Stack Driver Support

Disabled	Απενεργοποιεί την εκκίνηση από το δίκτυο. (Προεπιλογή)
Enabled	Ενεργοποιεί την εκκίνηση από το δίκτυο.

Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν το Fast Boot έχει οριστεί σε Enabled ή Ultra Fast.
Windows 10 Features
Σας επιτρέπει να επιλέξετε το λειτουργικό σύστημα που θα εγκατασταθεί. (Προεπιλογή: Άλλο λειτουργικό σύστημα)
CSM Support
Ενεργοποιεί ή απενεργοποιεί το UEFI CSM (Compatibility Support Module) για να υποστηρίξει μια διαδικασία εκκίνησης legacy PC.

Enabled	Ενεργοποιεί το UEFI CSM. (Προεπιλογή)
Disabled	Απενεργοποιεί το UEFI CSM και υποστηρίζει μόνο τη διαδικασία εκκίνησης UEFI BIOS.

Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν το Windows 10 Features έχει οριστεί σε Windows 10 ή Windows 10 WHQL.
LAN PXE Boot Option ROM
Σας επιτρέπει να επιλέξετε εάν θα ενεργοποιήσετε το legacy option ROM για τον ελεγκτή LAN. (Προεπιλογή: Απενεργοποιημένο) Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν το CSM Support έχει οριστεί σε Enabled.
Storage Boot Option Control
Σας επιτρέπει να επιλέξετε εάν θα ενεργοποιήσετε το UEFI ή το legacy option ROM για τον ελεγκτή συσκευής αποθήκευσης.

Disabled	Απενεργοποιεί το option ROM.
UEFI Only	Ενεργοποιεί μόνο το UEFI option ROM.
Legacy Only	Ενεργοποιεί μόνο το legacy option ROM. (Προεπιλογή)

Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν το CSM Support έχει οριστεί σε Enabled.
Other PCI Device ROM Priority
Σας επιτρέπει να επιλέξετε εάν θα ενεργοποιήσετε το UEFI ή το Legacy option ROM για τον ελεγκτή συσκευής PCI εκτός από τους ελεγκτές LAN, συσκευής αποθήκευσης και γραφικών.

Disabled	Απενεργοποιεί το option ROM.
UEFI Only	Ενεργοποιεί μόνο το UEFI option ROM. (Προεπιλογή)
Legacy Only	Ενεργοποιεί μόνο το legacy option ROM.

Network Stack
Απενεργοποιεί ή ενεργοποιεί την εκκίνηση από το δίκτυο για να εγκαταστήσετε ένα λειτουργικό σύστημα μορφής GPT, όπως η εγκατάσταση του λειτουργικού συστήματος από τον διακομιστή Windows Deployment Services. (Προεπιλογή: Απενεργοποιημένο)
Ipv4 PXE Support
Ενεργοποιεί ή απενεργοποιεί την υποστήριξη IPv4 PXE. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν το Network Stack είναι ενεργοποιημένο.
Ipv4 HTTP Support
Ενεργοποιεί ή απενεργοποιεί την υποστήριξη εκκίνησης HTTP για IPv4. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν το Network Stack είναι ενεργοποιημένο.
Ipv6 PXE Support
Ενεργοποιεί ή απενεργοποιεί την υποστήριξη IPv6 PXE. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν το Network Stack είναι ενεργοποιημένο.
Ipv6 HTTP Support
Ενεργοποιεί ή απενεργοποιεί την υποστήριξη εκκίνησης HTTP για IPv6. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν το Network Stack είναι ενεργοποιημένο.
Administrator Password
Σας επιτρέπει να διαμορφώσετε έναν κωδικό πρόσβασης διαχειριστή. Πατήστε <Enter> σε αυτό το στοιχείο, πληκτρολογήστε τον κωδικό πρόσβασης και, στη συνέχεια, πατήστε <Enter>. Θα σας ζητηθεί να επιβεβαιώσετε τον κωδικό πρόσβασης. Πληκτρολογήστε ξανά τον κωδικό πρόσβασης και πατήστε <Enter>. Πρέπει να εισαγάγετε τον κωδικό πρόσβασης διαχειριστή (ή τον κωδικό πρόσβασης χρήστη) κατά την εκκίνηση του συστήματος και κατά την είσοδο στο BIOS Setup. Σε αντίθεση με τον κωδικό πρόσβασης χρήστη, ο κωδικός πρόσβασης διαχειριστή σάς επιτρέπει να κάνετε αλλαγές σε όλες τις ρυθμίσεις του BIOS.
User Password
Σας επιτρέπει να διαμορφώσετε έναν κωδικό πρόσβασης χρήστη. Πατήστε <Enter> σε αυτό το στοιχείο, πληκτρολογήστε τον κωδικό πρόσβασης και, στη συνέχεια, πατήστε <Enter>. Θα σας ζητηθεί να επιβεβαιώσετε τον κωδικό πρόσβασης. Πληκτρολογήστε ξανά τον κωδικό πρόσβασης και πατήστε <Enter>. Πρέπει να εισαγάγετε τον κωδικό πρόσβασης διαχειριστή (ή τον κωδικό πρόσβασης χρήστη) κατά την εκκίνηση του συστήματος και κατά την είσοδο στο BIOS Setup. Ωστόσο, ο κωδικός πρόσβασης χρήστη σάς επιτρέπει να κάνετε αλλαγές μόνο σε ορισμένες ρυθμίσεις του BIOS, αλλά όχι σε όλες. Για να ακυρώσετε τον κωδικό πρόσβασης, πατήστε <Enter> στο στοιχείο κωδικού πρόσβασης και όταν σας ζητηθεί ο κωδικός πρόσβασης, εισαγάγετε πρώτα τον σωστό. Όταν σας ζητηθεί νέος κωδικός πρόσβασης, πατήστε <Enter> χωρίς να εισαγάγετε κανέναν κωδικό πρόσβασης. Πατήστε <Enter> ξανά όταν σας ζητηθεί να επιβεβαιώσετε.
ΣΗΜΕΙΩΣΗ: Πριν ορίσετε τον κωδικό πρόσβασης χρήστη, φροντίστε να ορίσετε πρώτα τον κωδικό πρόσβασης διαχειριστή.

Περιφερειακά

AMD CPU fTPM
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία TPM 2.0 που είναι ενσωματωμένη στην AMD CPU. (Προεπιλογή: Ενεργοποιημένο)
Primary Video Device ^{(Σημείωση)}
Καθορίζει την πρώτη έναρξη της οθόνης από την εγκατεστημένη κάρτα γραφικών PCI Express ή τα ενσωματωμένα γραφικά.

IGD Video	Ορίζει τα ενσωματωμένα γραφικά ως την πρώτη οθόνη.
NB PCIe Slot Video	Ορίζει την κάρτα γραφικών PCI Express στην υποδοχή PCI Express που ελέγχεται από τη North Bridge ως την πρώτη οθόνη. (Προεπιλογή)

Ambient LED
Ενεργοποιεί ή απενεργοποιεί το ενσωματωμένο LED ήχου. (Προεπιλογή: Ενεργό)
Legacy USB Support
Επιτρέπει τη χρήση πληκτρολογίου/ποντικιού USB στο MS-DOS. (Προεπιλογή: Ενεργοποιημένο)
XHCI Hand-off
Καθορίζει εάν θα ενεργοποιηθεί η λειτουργία XHCI Hand-off για ένα λειτουργικό σύστημα χωρίς υποστήριξη XHCI Hand-off. (Προεπιλογή: Ενεργοποιημένο)
EHCI Hand-off
Καθορίζει εάν θα ενεργοποιηθεί η λειτουργία EHCI Hand-off για ένα λειτουργικό σύστημα χωρίς υποστήριξη EHCI Hand-off. (Προεπιλογή: Απενεργοποιημένο)
Port 60/64 Emulation
Ενεργοποιεί ή απενεργοποιεί την εξομοίωση των θυρών I/O 64h και 60h. Αυτό θα πρέπει να είναι ενεργοποιημένο για πλήρη υποστήριξη παλαιού τύπου για πληκτρολόγια/ποντίκια USB στο MS-DOS ή σε λειτουργικό σύστημα που δεν υποστηρίζει εγγενώς συσκευές USB. (Προεπιλογή: Απενεργοποιημένο)
USB Mass Storage Driver Support
Ενεργοποιεί ή απενεργοποιεί την υποστήριξη για συσκευές αποθήκευσης USB. (Προεπιλογή: Ενεργοποιημένο)
USB Storage Devices
Εμφανίζει μια λίστα με συνδεδεμένες συσκευές μαζικής αποθήκευσης USB. Αυτό το στοιχείο εμφανίζεται μόνο όταν είναι εγκατεστημένη μια συσκευή αποθήκευσης USB.

• Trusted Computing
  Ενεργοποιεί ή απενεργοποιεί την Μονάδα Αξιόπιστης Πλατφόρμας (TPM).
• Super IO Configuration
  Serial Port 1 (Onboard COMA Connector)
  Ενεργοποιεί ή απενεργοποιεί τη σειριακή θύρα επί της μητρικής πλακέτας. (Προεπιλογή: Ενεργοποιημένο)
  Serial Port 2 (Onboard COMB Connector)
  Ενεργοποιεί ή απενεργοποιεί τη σειριακή θύρα επί της μητρικής πλακέτας. (Προεπιλογή: Ενεργοποιημένο)
  Parallel Port
  Ενεργοποιεί ή απενεργοποιεί την παράλληλη θύρα επί της μητρικής πλακέτας. (Προεπιλογή: Ενεργοποιημένο)
• NVMe Configuration
  Εμφανίζει πληροφορίες για το M.2 NVME PCIe SSD σας, εάν είναι εγκατεστημένο.
• OffBoard SATA Controller Configuration
  Εμφανίζει πληροφορίες για το M.2 PCIe SSD σας, εάν είναι εγκατεστημένο.

Chipset

IOMMU
Ενεργοποιεί ή απενεργοποιεί την υποστήριξη AMD IOMMU. (Προεπιλογή: Αυτόματο)
Integrated Graphics ^{(Σημείωση)}
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία των ενσωματωμένων γραφικών.

Auto	Το BIOS θα ενεργοποιήσει ή θα απενεργοποιήσει αυτόματα τα ενσωματωμένα γραφικά ανάλογα με την κάρτα γραφικών που είναι εγκατεστημένη. (Προεπιλογή)
Disabled	Απενεργοποιεί τα ενσωματωμένα γραφικά.

UMA Frame Buffer Size ^{(Σημείωση)}
Το μέγεθος του buffer καρέ είναι η συνολική ποσότητα μνήμης συστήματος που διατίθεται αποκλειστικά για τον ενσωματωμένο ελεγκτή γραφικών. Το MS-DOS, για παράδειγμα, θα χρησιμοποιεί μόνο αυτή τη μνήμη για την οθόνη. Οι επιλογές είναι: Auto (προεπιλογή), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
SATA Mode
Ενεργοποιεί ή απενεργοποιεί το RAID για τους ελεγκτές SATA που είναι ενσωματωμένοι στο Chipset ή διαμορφώνει τους ελεγκτές SATA σε λειτουργία AHCI.

RAID	Ενεργοποιεί το RAID για τον ελεγκτή SATA.
AHCI	Διαμορφώνει τους ελεγκτές SATA σε λειτουργία AHCI. Το Advanced Host Controller Interface (AHCI) είναι μια προδιαγραφή διεπαφής που επιτρέπει στον οδηγό αποθήκευσης να ενεργοποιήσει προηγμένες λειτουργίες Serial ATA, όπως το Native Command Queuing και το hot plug. (Προεπιλογή)

APU SATA Port Enable (M2F_32G Connector)
Ενεργοποιεί ή απενεργοποιεί τον ελεγκτή SATA που είναι ενσωματωμένος στην CPU. (Προεπιλογή: Ενεργοποιημένο)
Chipset SATA Port Enable (SATA3 0, 1, 2, 3 Connectors)
Ενεργοποιεί ή απενεργοποιεί τον ελεγκτή SATA που είναι ενσωματωμένος στο Chipset. (Προεπιλογή: Ενεργοποιημένο)
APU SATA Port 0 (M2F_32G Connector)
Εμφανίζει τις πληροφορίες της συνδεδεμένης συσκευής M.2 SATA. Οι πληροφορίες εμφανίζονται μόνο όταν είναι εγκατεστημένη μια συσκευή M.2 SATA.
Chipset SATA Port 0/1/2/3 (SATA3 0, 1, 2, 3 Connectors)
Εμφανίζει τις πληροφορίες των συνδεδεμένων συσκευών SATA.

^{(Σημείωση)} Αυτό το στοιχείο υπάρχει μόνο όταν εγκαθιστάτε μια CPU που υποστηρίζει αυτήν τη λειτουργία.

Ρεύμα

AC BACK
Καθορίζει την κατάσταση του συστήματος μετά την επαναφορά ρεύματος από απώλεια ρεύματος AC.

Μνήμη	Το σύστημα επιστρέφει στην τελευταία γνωστή κατάσταση αφύπνισης κατά την επαναφορά του ρεύματος AC.
Always On	Το σύστημα ενεργοποιείται κατά την επαναφορά του ρεύματος AC.
Always Off	Το σύστημα παραμένει απενεργοποιημένο κατά την επαναφορά του ρεύματος AC. (Προεπιλογή)

Power On By Keyboard
Επιτρέπει την ενεργοποίηση του συστήματος με ένα συμβάν αφύπνισης πληκτρολογίου PS/2.
Σημείωση: Για να χρησιμοποιήσετε αυτήν τη λειτουργία, χρειάζεστε ένα τροφοδοτικό ATX που να παρέχει τουλάχιστον 1A στην γραμμή +5VSB.

Απενεργοποιημένο	Απενεργοποιεί αυτήν τη λειτουργία. (Προεπιλογή)
Password	Ορίστε έναν κωδικό πρόσβασης με 1~5 χαρακτήρες για να ενεργοποιήσετε το σύστημα.
Keyboard 98	Πατήστε το κουμπί POWER στο πληκτρολόγιο Windows 98 για να ενεργοποιήσετε το σύστημα.
Any key	Πατήστε οποιοδήποτε πλήκτρο για να ενεργοποιήσετε το σύστημα.

Power On Password
Ορίστε τον κωδικό πρόσβασης όταν το Power On By Keyboard έχει οριστεί σε Password. Πατήστε <Enter> σε αυτό το στοιχείο και ορίστε έναν κωδικό πρόσβασης με έως και 5 χαρακτήρες και, στη συνέχεια, πατήστε <Enter> για να αποδεχτείτε. Για να ενεργοποιήσετε το σύστημα, εισαγάγετε τον κωδικό πρόσβασης και πατήστε <Enter>.
Σημείωση: Για να ακυρώσετε τον κωδικό πρόσβασης, πατήστε <Enter> σε αυτό το στοιχείο. Όταν σας ζητηθεί ο κωδικός πρόσβασης, πατήστε ξανά <Enter> χωρίς να εισαγάγετε τον κωδικό πρόσβασης για να διαγράψετε τις ρυθμίσεις κωδικού πρόσβασης.
Power On By Mouse
Επιτρέπει την ενεργοποίηση του συστήματος με ένα συμβάν αφύπνισης ποντικιού PS/2.
Σημείωση: Για να χρησιμοποιήσετε αυτήν τη λειτουργία, χρειάζεστε ένα τροφοδοτικό ATX που να παρέχει τουλάχιστον 1A στην γραμμή +5VSB.

Απενεργοποιημένο	Απενεργοποιεί αυτήν τη λειτουργία. (Προεπιλογή)
Move	Μετακινήστε το ποντίκι για να ενεργοποιήσετε το σύστημα.
Double Click	Κάντε διπλό κλικ στο αριστερό κουμπί του ποντικιού για να ενεργοποιήσετε το σύστημα.

ErP
Καθορίζει εάν θα αφήσετε το σύστημα να καταναλώνει λιγότερη ισχύ στην κατάσταση S5 (τερματισμός λειτουργίας). Σημείωση: Όταν αυτό το στοιχείο είναι ρυθμισμένο σε Ενεργοποιημένο, οι ακόλουθες λειτουργίες θα καταστούν μη διαθέσιμες: Επαναφορά με συναγερμό, αφύπνιση συμβάντος PME, ενεργοποίηση με ποντίκι, ενεργοποίηση με πληκτρολόγιο και αφύπνιση μέσω LAN.
Soft-Off by PWR-BTTN
Ρυθμίζει τον τρόπο απενεργοποίησης του υπολογιστή σε λειτουργία MS-DOS χρησιμοποιώντας το κουμπί λειτουργίας.

Άμεση απενεργοποίηση	Πατήστε το κουμπί λειτουργίας και, στη συνέχεια, το σύστημα θα απενεργοποιηθεί αμέσως. (Προεπιλογή)
Καθυστέρηση 4 δευτ.	Πατήστε και κρατήστε πατημένο το κουμπί λειτουργίας για 4 δευτερόλεπτα για να απενεργοποιήσετε το σύστημα. Εάν πατηθεί το κουμπί λειτουργίας για λιγότερο από 4 δευτερόλεπτα, το σύστημα θα εισέλθει σε λειτουργία αναστολής.

Resume by Alarm
Καθορίζει εάν θα ενεργοποιήσετε το σύστημα σε μια επιθυμητή ώρα. (Προεπιλογή: Απενεργοποιημένο) Εάν είναι ενεργοποιημένο, ορίστε την ημερομηνία και την ώρα ως εξής:
Ημέρα αφύπνισης: Ενεργοποιήστε το σύστημα σε μια συγκεκριμένη ώρα κάθε ημέρα ή σε μια συγκεκριμένη ημέρα ενός μήνα.
Ώρα/λεπτό/δευτερόλεπτο αφύπνισης: Ορίστε την ώρα κατά την οποία το σύστημα θα ενεργοποιηθεί αυτόματα.
Σημείωση: Όταν χρησιμοποιείτε αυτήν τη λειτουργία, αποφύγετε τον ανεπαρκή τερματισμό λειτουργίας από το λειτουργικό σύστημα ή την αφαίρεση του ρεύματος AC, διαφορετικά οι ρυθμίσεις ενδέχεται να μην είναι αποτελεσματικές.
Wake on LAN
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία αφύπνισης μέσω LAN. (Προεπιλογή: Ενεργοποιημένο)
High Precision Event Timer
Ενεργοποιεί ή απενεργοποιεί το High Precision Event Timer (HPET) στο λειτουργικό σύστημα. (Προεπιλογή: Ενεργοποιημένο)

Αποθήκευση & Έξοδος

Save & Exit Setup
Πατήστε <Enter> σε αυτό το στοιχείο και επιλέξτε Yes (Ναι). Αυτό αποθηκεύει τις αλλαγές στο CMOS και εξέρχεται από το πρόγραμμα BIOS Setup (Ρύθμιση BIOS). Επιλέξτε No (Όχι) ή πατήστε <Esc> για να επιστρέψετε στο Κύριο Μενού BIOS Setup (Ρύθμιση BIOS).
Exit Without Saving
Πατήστε <Enter> σε αυτό το στοιχείο και επιλέξτε Yes (Ναι). Αυτό εξέρχεται από το BIOS Setup (Ρύθμιση BIOS) χωρίς να αποθηκεύσει τις αλλαγές που έγιναν στο BIOS Setup (Ρύθμιση BIOS) στο CMOS. Επιλέξτε No (Όχι) ή πατήστε <Esc> για να επιστρέψετε στο Κύριο Μενού BIOS Setup (Ρύθμιση BIOS).
Load Optimized Defaults
Πατήστε <Enter> σε αυτό το στοιχείο και επιλέξτε Yes (Ναι) για να φορτώσετε τις βέλτιστες προεπιλεγμένες ρυθμίσεις BIOS. Οι προεπιλεγμένες ρυθμίσεις BIOS βοηθούν το σύστημα να λειτουργεί σε βέλτιστη κατάσταση. Να φορτώνετε πάντα τις Βελτιστοποιημένες προεπιλογές μετά την ενημέρωση του BIOS ή μετά την εκκαθάριση των τιμών CMOS.
Boot Override
Σας επιτρέπει να επιλέξετε μια συσκευή για άμεση εκκίνηση. Πατήστε <Enter> στη συσκευή που επιλέγετε και επιλέξτε Yes (Ναι) για να επιβεβαιώσετε. Το σύστημά σας θα επανεκκινηθεί αυτόματα και θα εκκινήσει από αυτήν τη συσκευή.
Save Profiles
Αυτή η λειτουργία σάς επιτρέπει να αποθηκεύσετε τις τρέχουσες ρυθμίσεις BIOS σε ένα προφίλ. Μπορείτε να δημιουργήσετε έως και 8 προφίλ και να αποθηκεύσετε ως Setup Profile 1~ Setup Profile 8. Πατήστε <Enter> για να ολοκληρώσετε. Ή μπορείτε να επιλέξετε Select File in HDD/FDD/USB (Επιλογή Αρχείου σε HDD/FDD/USB) για να αποθηκεύσετε το προφίλ στη συσκευή αποθήκευσης.
Load Profiles
Εάν το σύστημά σας καταστεί ασταθές και έχετε φορτώσει τις προεπιλεγμένες ρυθμίσεις BIOS, μπορείτε να χρησιμοποιήσετε αυτήν τη λειτουργία για να φορτώσετε τις ρυθμίσεις BIOS από ένα προφίλ που δημιουργήθηκε πριν, χωρίς την ταλαιπωρία της επαναρύθμισης των ρυθμίσεων BIOS. Πρώτα επιλέξτε το προφίλ που θέλετε να φορτώσετε και, στη συνέχεια, πατήστε <Enter> για να ολοκληρώσετε. Μπορείτε να επιλέξετε Select File in HDD/FDD/USB (Επιλογή Αρχείου σε HDD/FDD/USB) για να εισαγάγετε το προφίλ που δημιουργήθηκε προηγουμένως από τη συσκευή αποθήκευσης ή να φορτώσετε το προφίλ που δημιουργήθηκε αυτόματα από το BIOS, όπως η επαναφορά των ρυθμίσεων BIOS στις τελευταίες ρυθμίσεις που λειτούργησαν σωστά (τελευταία γνωστή καλή εγγραφή).

Διαμόρφωση ενός συνόλου RAID

Επίπεδα RAID

	RAID 0	RAID 1	RAID 10
Ελάχιστος αριθμός σκληρών δίσκων	≥2	2	4
Χωρητικότητα συστοιχίας	Αριθμός σκληρών δίσκων * Μέγεθος του μικρότερου δίσκου	Μέγεθος του μικρότερου δίσκου	(Αριθμός σκληρών δίσκων/2) * Μέγεθος του μικρότερου δίσκου
Ανοχή σε σφάλματα	Όχι	Ναι	Ναι

Πριν ξεκινήσετε, ετοιμάστε τα ακόλουθα στοιχεία:

• Τουλάχιστον δύο σκληρούς δίσκους SATA ή M.2 SATA SSD. (Για να εξασφαλίσετε τη βέλτιστη απόδοση, συνιστάται να χρησιμοποιήσετε δύο σκληρούς δίσκους με πανομοιότυπο μοντέλο και χωρητικότητα).
• Ένας δίσκος εγκατάστασης Windows.
• Δίσκος προγραμμάτων οδήγησης μητρικής πλακέτας.
• Μια μονάδα flash USB.

Διαμόρφωση ελεγκτών SATA

1. Εγκατάσταση σκληρών δίσκων
   Εγκαταστήστε τους σκληρούς δίσκους/SSD στις υποδοχές SATA/M.2 στη μητρική πλακέτα. Στη συνέχεια, συνδέστε τους συνδέσμους τροφοδοσίας από το τροφοδοτικό σας στους σκληρούς δίσκους.

2. Διαμόρφωση της λειτουργίας ελεγκτή SATA στο BIOS Setup
   Βεβαιωθείτε ότι έχετε διαμορφώσει σωστά τη λειτουργία του ελεγκτή SATA στο BIOS Setup του συστήματος.
   Βήματα:
   1. Ενεργοποιήστε τον υπολογιστή σας και πατήστε <Delete> για να μπείτε στο BIOS Setup κατά τη διάρκεια του POST (Power-On Self-Test). Στην ενότητα Chipset, βεβαιωθείτε ότι τα APU SATA Port Enable και Chipset SATA Port Enable είναι ενεργοποιημένα. Ορίστε το SATA Mode σε RAID. Στη συνέχεια, αποθηκεύστε τις ρυθμίσεις και επανεκκινήστε τον υπολογιστή σας.
   2. Εάν θέλετε να διαμορφώσετε το UEFI RAID, ακολουθήστε τα βήματα στο "C-1". Για να μπείτε στο legacy RAID ROM, αποθηκεύστε τις ρυθμίσεις και βγείτε από το BIOS Setup. Ανατρέξτε στο "C-2" για περισσότερες πληροφορίες.

Τα μενού BIOS Setup που περιγράφονται σε αυτήν την ενότητα ενδέχεται να διαφέρουν από τις ακριβείς ρυθμίσεις για τη μητρική πλακέτα σας. Οι πραγματικές επιλογές μενού BIOS Setup που θα δείτε εξαρτώνται από τη μητρική πλακέτα που έχετε και την έκδοση του BIOS.

3. 1. Διαμόρφωση UEFI RAID
      Μόνο τα Windows 10 64-bit υποστηρίζουν τη διαμόρφωση UEFI RAID.
      Βήμα:
      1. Στο BIOS Setup, μεταβείτε στο BIOS και ορίστε τις Windows 10 Features σε Windows 10 και το CSM Support σε Disabled. Αποθηκεύστε τις αλλαγές και βγείτε από το BIOS Setup.
      2. Μετά την επανεκκίνηση του συστήματος, μπείτε ξανά στο BIOS Setup. Στη συνέχεια, μπείτε στο υπομενού Peripherals\RAIDXpert2 Configuration Utility.
      3. Στην οθόνη RAIDXpert2 Configuration Utility, πατήστε <Enter> στο Array Management για να μπείτε στην οθόνη Create Array. Στη συνέχεια, επιλέξτε ένα επίπεδο RAID. Τα υποστηριζόμενα επίπεδα RAID περιλαμβάνουν τα RAID 0, RAID 1 και RAID 10 (οι διαθέσιμες επιλογές εξαρτώνται από τον αριθμό των σκληρών δίσκων που είναι εγκατεστημένοι). Στη συνέχεια, πατήστε <Enter> στο Select Physical Disks για να μπείτε στην οθόνη Select Physical Disks.
      4. Στην οθόνη Select Physical Disks, επιλέξτε τους σκληρούς δίσκους που θα συμπεριληφθούν στη συστοιχία RAID και ορίστε τους σε Enabled. Στη συνέχεια, χρησιμοποιήστε το πλήκτρο κάτω βέλους για να μετακινηθείτε στο Apply Changes και πατήστε <Enter>. Στη συνέχεια, επιστρέψτε στην προηγούμενη οθόνη και ορίστε τα Array Size, Array Size Unit, Read Cache Policy και Write Cache Policy.
      5. Αφού ορίσετε τη χωρητικότητα, μετακινηθείτε στο Create Array και πατήστε <Enter> για να ξεκινήσετε.
      6. Μετά την ολοκλήρωση, θα επιστρέψετε στην οθόνη Array Management. Στην ενότητα Manage Array Properties μπορείτε να δείτε τον νέο τόμο RAID και πληροφορίες σχετικά με το επίπεδο RAID, το όνομα της συστοιχίας, τη χωρητικότητα της συστοιχίας κ.λπ.
   2. Διαμόρφωση Legacy RAID ROM
      Μπείτε στο βοηθητικό πρόγραμμα εγκατάστασης legacy RAID BIOS για να διαμορφώσετε μια συστοιχία RAID. Παραλείψτε αυτό το βήμα και συνεχίστε με την εγκατάσταση του λειτουργικού συστήματος Windows για μια διαμόρφωση χωρίς RAID.
      Βήμα:

1. Αφού ξεκινήσει ο έλεγχος μνήμης POST και πριν ξεκινήσει η εκκίνηση του λειτουργικού συστήματος, αναζητήστε ένα μήνυμα που λέει "Press <Ctrl-R> to Configure" (Πατήστε <Ctrl-R> για διαμόρφωση). Πατήστε <Ctrl> + <R> για να μπείτε στο βοηθητικό πρόγραμμα εγκατάστασης RAID BIOS.
2. Για να δημιουργήσετε μια νέα συστοιχία, πατήστε <Enter> στην επιλογή Create Array (Δημιουργία συστοιχίας).
3. Η γραμμή επιλογής θα μετακινηθεί στην ενότητα Disks (Δίσκοι) στα δεξιά της οθόνης. Επιλέξτε τους σκληρούς δίσκους που θα συμπεριληφθούν στη συστοιχία RAID. Χρησιμοποιήστε το πλήκτρο επάνω ή κάτω βέλους για να επιλέξετε έναν σκληρό δίσκο και πατήστε <Insert>. Ο επιλεγμένος σκληρός δίσκος θα εμφανίζεται με πράσινο χρώμα. Για να χρησιμοποιήσετε όλους τους σκληρούς δίσκους, απλώς πατήστε <A> για να επιλέξετε όλους. Στη συνέχεια, πατήστε <Enter> και η γραμμή επιλογής θα μετακινηθεί στην ενότητα User Input (Εισαγωγή χρήστη) στο κάτω αριστερό μέρος της οθόνης.
4. Πρώτα, επιλέξτε μια λειτουργία RAID και πατήστε <Enter>. Οι διαθέσιμες επιλογές εξαρτώνται από τον αριθμό των σκληρών δίσκων που είναι εγκατεστημένοι. Στη συνέχεια, ακολουθήστε τις οδηγίες στην οθόνη για να καθορίσετε το μέγεθος της συστοιχίας. Μπορείτε να επιλέξετε All available space (Όλος ο διαθέσιμος χώρος) για να χρησιμοποιήσετε το μέγιστο επιτρεπόμενο μέγεθος ή να χρησιμοποιήσετε το πλήκτρο επάνω ή κάτω βέλους για να προσαρμόσετε το μέγεθος και να πατήσετε <Enter>.
5. Επιλέξτε μια λειτουργία προσωρινής αποθήκευσης. Οι επιλογές περιλαμβάνουν Read/Write, Read Only και None. Στη συνέχεια, πατήστε <Enter> για να συνεχίσετε.
6. Τέλος, θα εμφανιστεί ένα μήνυμα που λέει "Confirm Creation of Array" (Επιβεβαίωση δημιουργίας συστοιχίας). Πατήστε <C> για επιβεβαίωση ή <Esc> για να επιστρέψετε στην προηγούμενη οθόνη.
7. Όταν ολοκληρωθεί, θα δείτε τη νέα συστοιχία στην κύρια οθόνη. Για να βγείτε από το βοηθητικό πρόγραμμα RAID BIOS, πατήστε <Esc> και, στη συνέχεια, πατήστε <C> για επιβεβαίωση.

Εγκατάσταση του προγράμματος οδήγησης SATA RAID/AHCI και του λειτουργικού συστήματος
Με τις σωστές ρυθμίσεις BIOS, είστε έτοιμοι να εγκαταστήσετε το λειτουργικό σύστημα.

Εγκατάσταση του λειτουργικού συστήματος
Καθώς ορισμένα λειτουργικά συστήματα περιλαμβάνουν ήδη πρόγραμμα οδήγησης SATA RAID/AHCI, δεν χρειάζεται να εγκαταστήσετε ξεχωριστό πρόγραμμα οδήγησης RAID/AHCI κατά τη διαδικασία εγκατάστασης των Windows. Αφού εγκατασταθεί το λειτουργικό σύστημα, συνιστούμε να εγκαταστήσετε όλα τα απαιτούμενα προγράμματα οδήγησης από το δίσκο προγραμμάτων οδήγησης της μητρικής πλακέτας χρησιμοποιώντας το "Xpress Install" για να εξασφαλίσετε την απόδοση και τη συμβατότητα του συστήματος. Εάν το λειτουργικό σύστημα που πρόκειται να εγκατασταθεί απαιτεί να παρέχετε πρόσθετο πρόγραμμα οδήγησης SATA RAID/AHCI κατά τη διαδικασία εγκατάστασης του λειτουργικού συστήματος, ανατρέξτε στα παρακάτω βήματα:

1. Αντιγράψτε το φάκελο Hw10 στον φάκελο \Boot στο δίσκο προγραμμάτων οδήγησης στη μονάδα flash USB.
2. Εκκινήστε από το δίσκο εγκατάστασης των Windows και εκτελέστε τα τυπικά βήματα εγκατάστασης του λειτουργικού συστήματος. Όταν εμφανιστεί η οθόνη που ζητά να φορτώσετε το πρόγραμμα οδήγησης, επιλέξτε Browse (Αναζήτηση).
3. Εισαγάγετε τη μονάδα flash USB και, στη συνέχεια, αναζητήστε τη θέση του προγράμματος οδήγησης. Η θέση του προγράμματος οδήγησης είναι η εξής: \Hw10\RAID\x64
4. Επιλέξτε πρώτα το AMD-RAID Bottom Device και κάντε κλικ στο Next (Επόμενο) για να φορτώσετε το πρόγραμμα οδήγησης. Στη συνέχεια, επιλέξτε το AMD-RAID Controller και κάντε κλικ στο Next (Επόμενο) για να φορτώσετε το πρόγραμμα οδήγησης. Τέλος, συνεχίστε την εγκατάσταση του λειτουργικού συστήματος.

Επισκεφτείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με τη διαμόρφωση μιας συστοιχίας RAID.

Εγκατάσταση προγραμμάτων οδήγησης

• Πριν από την εγκατάσταση των προγραμμάτων οδήγησης, εγκαταστήστε πρώτα το λειτουργικό σύστημα. (Οι ακόλουθες οδηγίες χρησιμοποιούν τα Windows 10 ως το παράδειγμα λειτουργικού συστήματος.)
• Αφού εγκαταστήσετε το λειτουργικό σύστημα, εισαγάγετε το δίσκο προγραμμάτων οδήγησης της μητρικής πλακέτας στην οπτική σας μονάδα δίσκου. Κάντε κλικ στο μήνυμα "Tap to choose what happens with this disc" (Πατήστε για να επιλέξετε τι θα συμβεί με αυτόν το δίσκο) στην επάνω δεξιά γωνία της οθόνης και επιλέξτε "Run Run.exe" (Εκτέλεση Run.exe). (Ή μεταβείτε στον Υπολογιστή μου, κάντε διπλό κλικ στην οπτική μονάδα δίσκου και εκτελέστε το πρόγραμμα Run.exe.)

Το "Xpress Install" θα σαρώσει αυτόματα το σύστημά σας και, στη συνέχεια, θα εμφανίσει μια λίστα με όλα τα προγράμματα οδήγησης που συνιστάται να εγκαταστήσετε. Μπορείτε να κάνετε κλικ στο κουμπί Xpress Install και το "Xpress Install" θα εγκαταστήσει όλα τα επιλεγμένα προγράμματα οδήγησης. Ή κάντε κλικ στο βέλος για να εγκαταστήσετε μεμονωμένα τα προγράμματα οδήγησης που χρειάζεστε.

Επισκεφτείτε τον ιστότοπο της GIGABYTE για περισσότερες πληροφορίες σχετικά με το λογισμικό.

Επισκεφτείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με τη διαμόρφωση του λογισμικού ήχου.

Επικοινωνήστε μαζί μας
GIGA-BYTE TECHNOLOGY CO., LTD.
Address: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tech. and Non-Tech. Support (Sales/Marketing): http://esupport.gigabyte.com
WEB address (English): http://www.gigabyte.com
WEB address (Chinese): http://www.gigabyte.tw

• GIGABYTE eSupport
  To submit a technical or non-technical (Sales/Marketing) question, please link to: http://esupport.gigabyte.com


Αναγνώριση της αναθεώρησης της μητρικής σας πλακέτας
Ο αριθμός αναθεώρησης στη μητρική σας πλακέτα έχει την εξής μορφή: "REV: X.X." Για παράδειγμα, "REV: 1.0" σημαίνει ότι η αναθεώρηση της μητρικής πλακέτας είναι 1.0. Ελέγξτε την αναθεώρηση της μητρικής σας πλακέτας πριν από την ενημέρωση του BIOS, των προγραμμάτων οδήγησης της μητρικής πλακέτας ή όταν αναζητάτε τεχνικές πληροφορίες.
Παράδειγμα:

Για περισσότερες λεπτομέρειες σχετικά με το προϊόν, επισκεφτείτε τον ιστότοπο της GIGABYTE.

Πνευματικά δικαιώματα
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Με επιφύλαξη παντός δικαιώματος. Τα εμπορικά σήματα που αναφέρονται σε αυτό το εγχειρίδιο είναι νόμιμα κατοχυρωμένα στους αντίστοιχους κατόχους τους.

Αναφορές

• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Λήψη εγχειριδίου

Εδώ μπορείτε να κατεβάσετε την πλήρη έκδοση pdf του εγχειριδίου, μπορεί να περιέχει πρόσθετες οδηγίες ασφαλείας, πληροφορίες εγγύησης, κανόνες FCC κ.λπ.

Λήψη GIGABYTE GA-A320MA-M.2 - Εγχειρίδιο μητρικής πλακέτας

Διαθέσιμες γλώσσες
