Εγχειρίδιο μητρικής πλακέτας GIGABYTE X670 AORUS ELITE AX, 670 GAMING X AX V2, 70 GAMING X AX

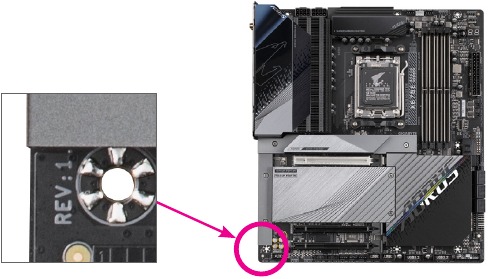

Αναγνώριση της αναθεώρησης της μητρικής πλακέτας σας

Ο αριθμός αναθεώρησης στη μητρική πλακέτα σας μοιάζει με αυτόν: "REV: X.X." Για παράδειγμα, "REV: 1.0" σημαίνει ότι η αναθεώρηση της μητρικής πλακέτας είναι 1.0. Ελέγξτε την αναθεώρηση της μητρικής πλακέτας σας πριν ενημερώσετε το BIOS, τα προγράμματα οδήγησης της μητρικής πλακέτας ή όταν αναζητάτε τεχνικές πληροφορίες.

Παράδειγμα:

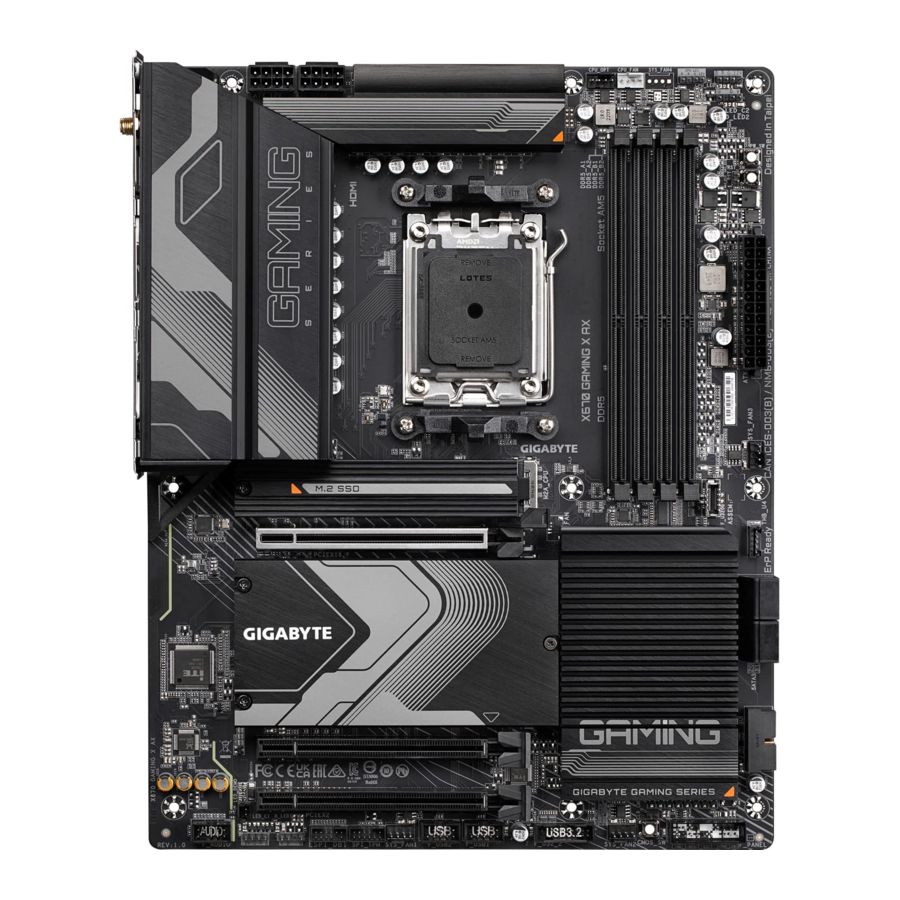

Εισαγωγή προϊόντος

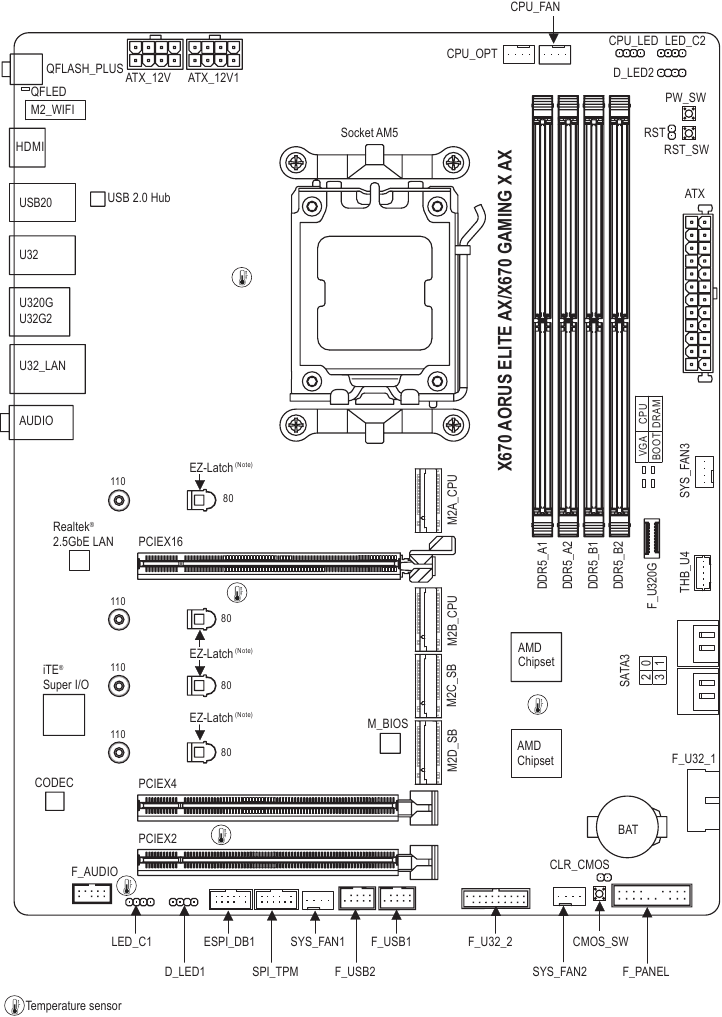

Διάταξη μητρικής πλακέτας

(Σημείωση) Μόνο για X670 AORUS ELITE AX PCB rev. 1.0, 1.1, 1.2 και X670 GAMING X AX.

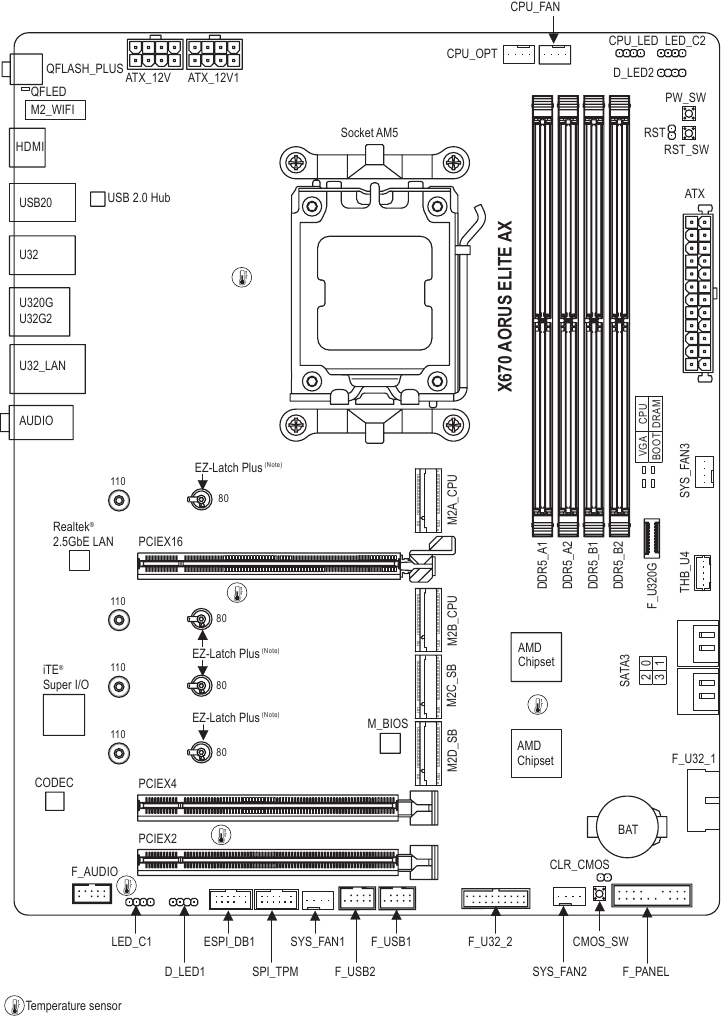

X670 AORUS ELITE AX PCB rev. 1.3 ή νεότερη

(Σημείωση) Μόνο για X670 AORUS ELITE AX PCB rev. 1.3 ή νεότερη.

X670 GAMING X AX V2

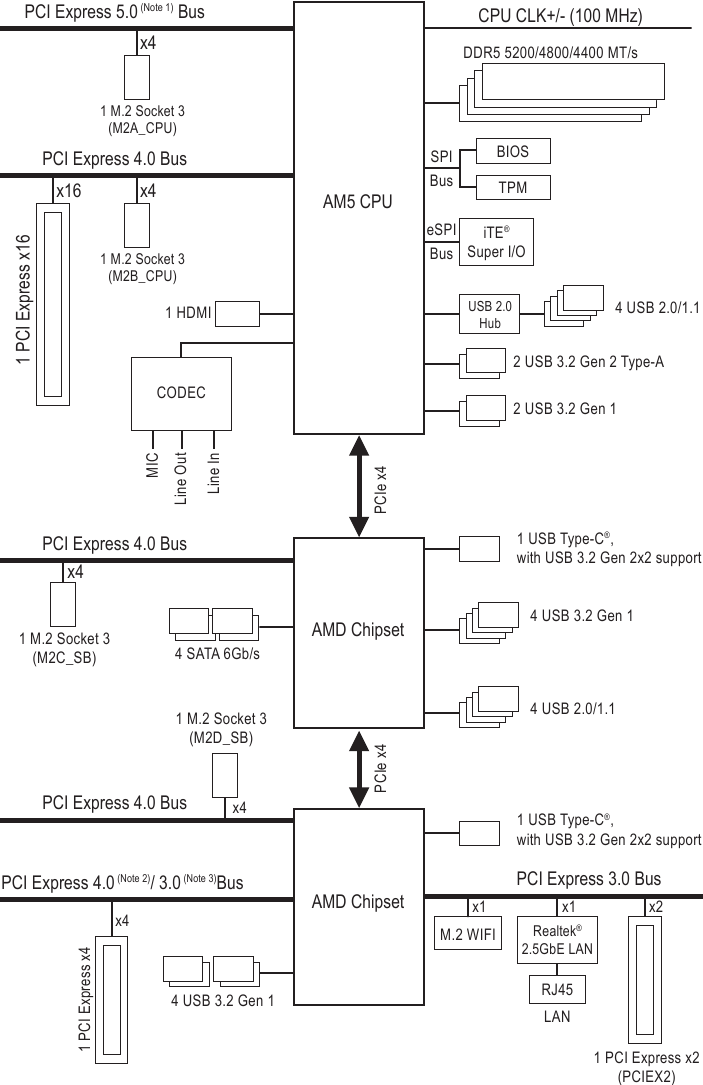

Διάγραμμα μπλοκ μητρικής πλακέτας

(Σημείωση 1) Η πραγματική υποστήριξη ενδέχεται να διαφέρει ανάλογα με την CPU.
(Σημείωση 2) Μόνο για X670 AORUS ELITE AX PCB rev. 1.0, 1.1, 1.2 και X670 GAMING X AX.
(Σημείωση 3) Μόνο για X670 AORUS ELITE AX PCB rev. 1.3 ή νεότερη και X670 GAMING X AX V2.

Εγκατάσταση Υλικού

Προφυλάξεις Εγκατάστασης

Η μητρική πλακέτα περιέχει πολλά ευαίσθητα ηλεκτρονικά κυκλώματα και εξαρτήματα που μπορεί να υποστούν ζημιά ως αποτέλεσμα ηλεκτροστατικής εκφόρτισης (ESD). Πριν από την εγκατάσταση, διαβάστε προσεκτικά το εγχειρίδιο χρήσης και ακολουθήστε αυτές τις διαδικασίες:

• Πριν από την εγκατάσταση, βεβαιωθείτε ότι το πλαίσιο είναι κατάλληλο για τη μητρική πλακέτα.
• Πριν από την εγκατάσταση, μην αφαιρέσετε ή σπάσετε το αυτοκόλλητο S/N (Serial Number) της μητρικής πλακέτας ή το αυτοκόλλητο εγγύησης που παρέχεται από τον αντιπρόσωπό σας. Αυτά τα αυτοκόλλητα απαιτούνται για την επικύρωση της εγγύησης.
• Αφαιρείτε πάντα την τροφοδοσία AC αποσυνδέοντας το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε ή αφαιρέσετε τη μητρική πλακέτα ή άλλα εξαρτήματα υλικού.
• Όταν συνδέετε εξαρτήματα υλικού στις εσωτερικές υποδοχές της μητρικής πλακέτας, βεβαιωθείτε ότι είναι συνδεδεμένα σφιχτά και με ασφάλεια.
• Όταν χειρίζεστε τη μητρική πλακέτα, αποφύγετε να αγγίζετε μεταλλικά καλώδια ή υποδοχές.
• Είναι καλύτερο να φοράτε έναν ιμάντα καρπού ηλεκτροστατικής εκφόρτισης (ESD) όταν χειρίζεστε ηλεκτρονικά εξαρτήματα, όπως μια μητρική πλακέτα, CPU ή μνήμη. Εάν δεν έχετε ιμάντα καρπού ESD, κρατήστε τα χέρια σας στεγνά και αγγίξτε πρώτα ένα μεταλλικό αντικείμενο για να εξαλείψετε τον στατικό ηλεκτρισμό.
• Πριν εγκαταστήσετε τη μητρική πλακέτα, τοποθετήστε την πάνω σε ένα αντιστατικό μαξιλάρι ή μέσα σε ένα ηλεκτροστατικό δοχείο θωράκισης.
• Πριν συνδέσετε ή αποσυνδέσετε το καλώδιο τροφοδοσίας από τη μητρική πλακέτα, βεβαιωθείτε ότι το τροφοδοτικό έχει απενεργοποιηθεί.
• Πριν ενεργοποιήσετε την τροφοδοσία, βεβαιωθείτε ότι η τάση τροφοδοσίας έχει ρυθμιστεί σύμφωνα με το τοπικό πρότυπο τάσης.
• Πριν χρησιμοποιήσετε το προϊόν, βεβαιωθείτε ότι όλα τα καλώδια και οι υποδοχές τροφοδοσίας των εξαρτημάτων υλικού σας είναι συνδεδεμένα.
• Για να αποφύγετε ζημιά στη μητρική πλακέτα, μην αφήνετε τις βίδες να έρθουν σε επαφή με το κύκλωμα της μητρικής πλακέτας ή τα εξαρτήματά της.
• Βεβαιωθείτε ότι δεν υπάρχουν βίδες ή μεταλλικά εξαρτήματα που έχουν απομείνει τοποθετημένα στη μητρική πλακέτα ή μέσα στη θήκη του υπολογιστή.
• Μην τοποθετείτε το σύστημα του υπολογιστή σε μια ανώμαλη επιφάνεια.
• Μην τοποθετείτε το σύστημα του υπολογιστή σε περιβάλλον υψηλής θερμοκρασίας ή υγρό περιβάλλον.
• Η ενεργοποίηση της τροφοδοσίας του υπολογιστή κατά τη διαδικασία εγκατάστασης μπορεί να οδηγήσει σε ζημιά στα εξαρτήματα του συστήματος καθώς και σε σωματική βλάβη του χρήστη.
• Εάν δεν είστε βέβαιοι για κάποιο βήμα εγκατάστασης ή έχετε κάποιο πρόβλημα που σχετίζεται με τη χρήση του προϊόντος, συμβουλευτείτε έναν πιστοποιημένο τεχνικό υπολογιστών.
• Εάν χρησιμοποιείτε έναν προσαρμογέα, καλώδιο επέκτασης τροφοδοσίας ή πολύμπριζο, φροντίστε να συμβουλευτείτε τις οδηγίες εγκατάστασης ή/και γείωσης.

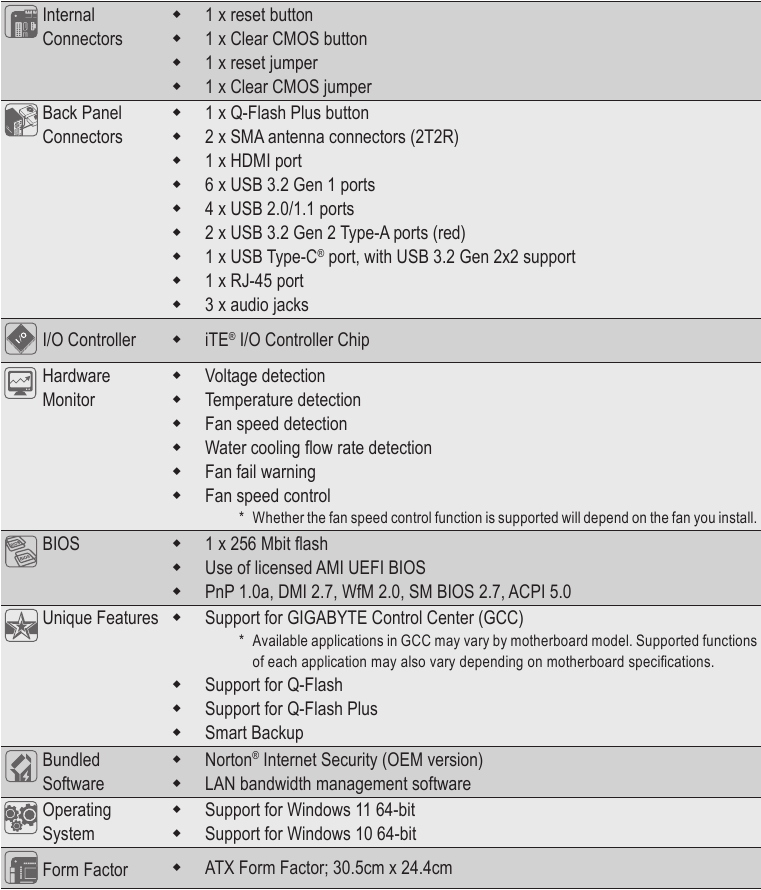

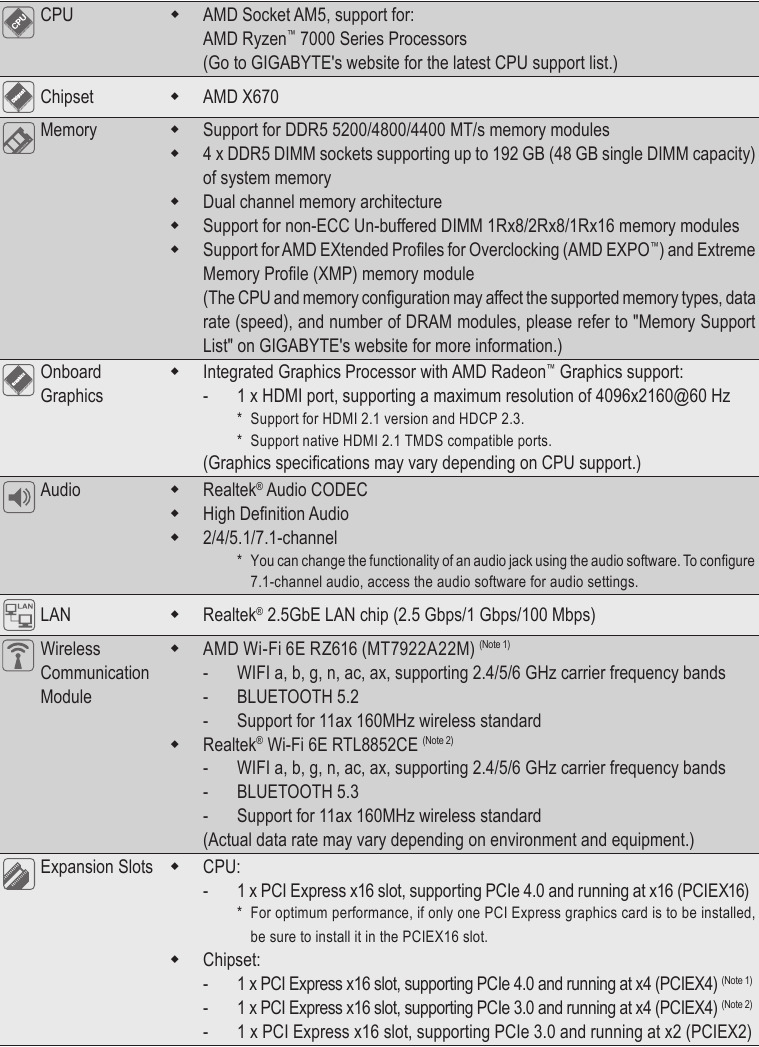

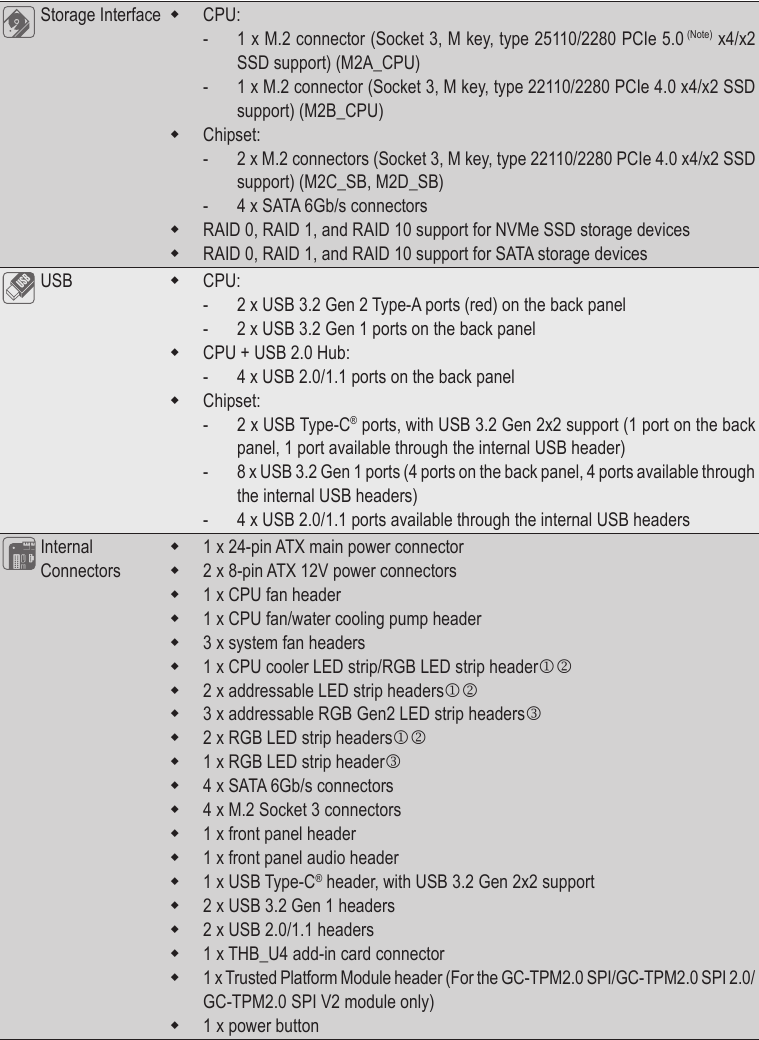

Προδιαγραφές Προϊόντος

(Σημείωση 1) Μόνο για X670 AORUS ELITE AX PCB rev. 1.0, 1.1, 1.2 και X670 GAMING X AX.
(Σημείωση 2) Μόνο για X670 AORUS ELITE AX PCB rev. 1.3 ή μεταγενέστερη και X670 GAMING X AX V2.

1. Μόνο για X670 AORUS ELITE AX.
2. Μόνο για X670 GAMING X AX.
3. Μόνο για X670 GAMING X AX V2.

(Σημείωση) Η πραγματική υποστήριξη ενδέχεται να διαφέρει ανάλογα με την CPU.

* Η GIGABYTE διατηρεί το δικαίωμα να κάνει οποιεσδήποτε αλλαγές στις προδιαγραφές του προϊόντος και στις πληροφορίες που σχετίζονται με το προϊόν χωρίς προηγούμενη ειδοποίηση.

Επισκεφθείτε τη σελίδα SERVICE/SUPPORT\Utility στον ιστότοπο της GIGABYTE για να κατεβάσετε την τελευταία έκδοση των εφαρμογών.
https://www.gigabyte.com/Support/Utility/Motherboard?m=ut

Εγκατάσταση της CPU και της Ψύκτρας CPU

Διαβάστε τις παρακάτω οδηγίες πριν ξεκινήσετε την εγκατάσταση της CPU:

• Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει την CPU.
  (Μεταβείτε στον ιστότοπο της GIGABYTE για την πιο πρόσφατη λίστα υποστήριξης CPU.)
• Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε την CPU για να αποφύγετε ζημιά στο υλικό.
• Εντοπίστε το pin ένα της CPU. Η CPU δεν μπορεί να εισαχθεί εάν δεν είναι σωστά προσανατολισμένη. (Ή μπορείτε να εντοπίσετε τις εγκοπές και στις δύο πλευρές της CPU και τα πλήκτρα ευθυγράμμισης στην υποδοχή CPU.)
• Εφαρμόστε ένα ομοιόμορφο και λεπτό στρώμα θερμικής πάστας στην επιφάνεια της CPU.
• Μην ενεργοποιήσετε τον υπολογιστή εάν δεν είναι εγκατεστημένη η ψύκτρα CPU, διαφορετικά ενδέχεται να προκληθεί υπερθέρμανση και ζημιά στην CPU.
• Ρυθμίστε τη συχνότητα κεντρικού υπολογιστή CPU σύμφωνα με τις προδιαγραφές της CPU. Δεν συνιστάται η ρύθμιση της συχνότητας διαύλου συστήματος πέρα από τις προδιαγραφές του υλικού, καθώς δεν πληροί τις τυπικές απαιτήσεις για τα περιφερειακά. Εάν θέλετε να ρυθμίσετε τη συχνότητα πέρα από τις τυπικές προδιαγραφές, κάντε το σύμφωνα με τις προδιαγραφές του υλικού σας, συμπεριλαμβανομένης της CPU, της κάρτας γραφικών, της μνήμης, του σκληρού δίσκου κ.λπ.

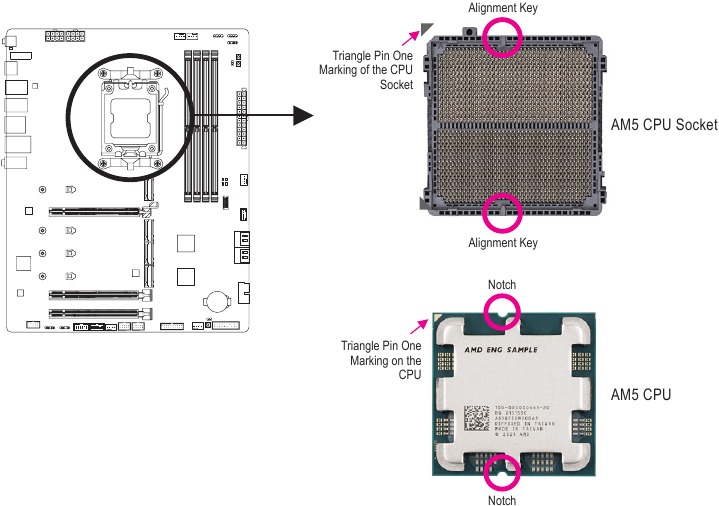

Σημειώστε τον Προσανατολισμό της CPU

Σημειώστε τα πλήκτρα ευθυγράμμισης στην υποδοχή CPU της μητρικής πλακέτας και τις εγκοπές στην CPU.

Μην αφαιρέσετε το κάλυμμα της υποδοχής CPU πριν εισαγάγετε την CPU. Μπορεί να ξεκολλήσει αυτόματα από την πλάκα φόρτωσης αφού εισαγάγετε την CPU και κλείσετε την πλάκα φόρτωσης.

Επισκεφθείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με την εγκατάσταση υλικού.
https://www.gigabyte.com/WebPage/210/quick-guide.html?m=sw

Εγκατάσταση της CPU

Ακολουθήστε τα παρακάτω βήματα για να εγκαταστήσετε σωστά την CPU στην υποδοχή CPU της μητρικής πλακέτας.

1.

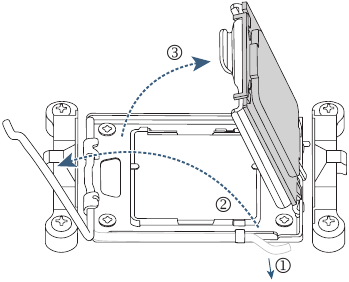

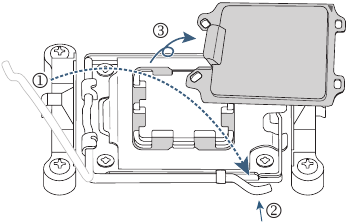

   1. Πιέστε απαλά τη λαβή του μοχλού της υποδοχής CPU προς τα κάτω και μακριά από την υποδοχή.
   2. Ανασηκώστε εντελώς τον μοχλό ασφάλισης της υποδοχής CPU.
   3. Με τα δάχτυλά σας, κρατήστε το πλαστικό προστατευτικό κάλυμμα που είναι προσαρτημένο στη μεταλλική πλάκα φόρτωσης για να ανασηκώσετε ανοιχτή τη μεταλλική πλάκα φόρτωσης.

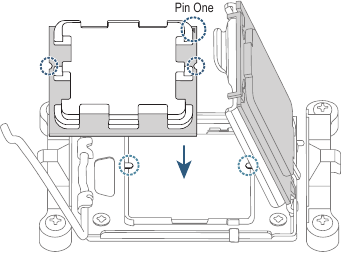

2. Κρατήστε την CPU με τα δάχτυλά σας από τις άκρες. Ευθυγραμμίστε τη σήμανση του pin ένα της CPU (τρίγωνο) με τη γωνία του pin ένα της υποδοχής CPU (ή μπορείτε να ευθυγραμμίσετε τις εγκοπές της CPU με τα πλήκτρα ευθυγράμμισης της υποδοχής) και εισαγάγετε απαλά την CPU στη θέση της.

3. Βεβαιωθείτε ότι η CPU είναι σωστά εγκατεστημένη και, στη συνέχεια, κλείστε την πλάκα φόρτωσης. Ασφαλίστε τον μοχλό της υποδοχής κάτω από την καρτέλα συγκράτησης. Το πλαστικό προστατευτικό κάλυμμα θα ξεκολλήσει από μόνο του και μπορεί να αφαιρεθεί.
   * Να αντικαθιστάτε πάντα το πλαστικό προστατευτικό κάλυμμα όταν δεν είναι εγκατεστημένη η CPU για να προστατεύετε την υποδοχή CPU.


Μην προσπαθήσετε να εμπλέξετε με δύναμη τον μοχλό ασφάλισης της υποδοχής CPU όταν η CPU δεν είναι εγκατεστημένη σωστά, καθώς αυτό θα προκαλούσε ζημιά στην CPU και στην υποδοχή CPU.

Εγκατάσταση της Ψύκτρας CPU

Φροντίστε να εγκαταστήσετε την ψύκτρα CPU μετά την εγκατάσταση της CPU. (Η πραγματική διαδικασία εγκατάστασης ενδέχεται να διαφέρει ανάλογα με την ψύκτρα CPU που θα χρησιμοποιηθεί. Ανατρέξτε στο εγχειρίδιο χρήσης για την ψύκτρα CPU.)

1. Εφαρμόστε ένα ομοιόμορφο και λεπτό στρώμα θερμικής πάστας στην επιφάνεια της εγκατεστημένης CPU.

2. Τύπος A:

   Συνδέστε το κλιπ της ψύκτρας CPU στην προεξοχή στήριξης στη μία πλευρά του πλαισίου συγκράτησης. Στην άλλη πλευρά, πιέστε ευθεία προς τα κάτω το κλιπ της ψύκτρας CPU για να το συνδέσετε στην προεξοχή στήριξης στο πλαίσιο συγκράτησης. Γυρίστε τη λαβή του έκκεντρου από την αριστερή πλευρά προς τη δεξιά πλευρά για να ασφαλίσετε στη θέση της.

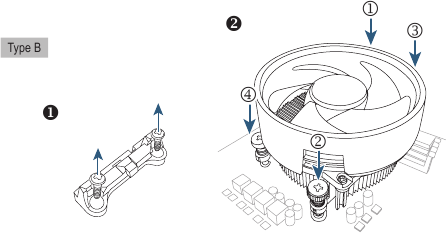

   Τύπος B:

   Αρχικά, αφαιρέστε τις τέσσερις βίδες από το πλαίσιο συγκράτησης CPU και αφαιρέστε το πλαίσιο συγκράτησης CPU. Στη συνέχεια, ευθυγραμμίστε τις τέσσερις βίδες ώμου στην ψύκτρα CPU με τα αποστατικά από την πίσω πλάκα. Στερεώστε κάθε βίδα ώμου με σχέδιο 1-2-3-4 (x) όπως φαίνεται παρακάτω.

   * Όταν χρησιμοποιείτε μια ψύκτρα CPU Τύπου B, δεν συνιστάται να σφίγγετε κάθε βίδα μέχρι τέρμα σε ένα βήμα. Ακολουθήστε τη σειρά 1-2-3-4, σφίξτε τη βίδα δεξιόστροφα 1 περιστροφή ανά βήμα. Επαναλάβετε τα βήματα 1-2-3-4 έως ότου σφίξουν όλες οι βίδες.
3. Τέλος, συνδέστε τον σύνδεσμο τροφοδοσίας της ψύκτρας CPU στην κεφαλίδα ανεμιστήρα CPU (CPU_FAN) στη μητρική πλακέτα.


Εγκατάσταση της Μνήμης

Διαβάστε τις παρακάτω οδηγίες πριν ξεκινήσετε την εγκατάσταση της μνήμης:

• Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει τη μνήμη. Συνιστάται η χρήση μνήμης της ίδιας χωρητικότητας, μάρκας, ταχύτητας και τσιπ. (Μεταβείτε στον ιστότοπο της GIGABYTE για τις πιο πρόσφατες υποστηριζόμενες ταχύτητες μνήμης και μονάδες μνήμης.)
• Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε τη μνήμη για να αποφύγετε ζημιά στο υλικό.
• Οι μονάδες μνήμης έχουν αδιάβροχο σχεδιασμό. Μια μονάδα μνήμης μπορεί να εγκατασταθεί μόνο σε μία κατεύθυνση. Εάν δεν μπορείτε να εισαγάγετε τη μνήμη, αλλάξτε την κατεύθυνση.
• Κατά την εγκατάσταση μονάδων μνήμης, φροντίστε να εγκαταστήσετε πρώτα στην υποδοχή DDR5_A2.

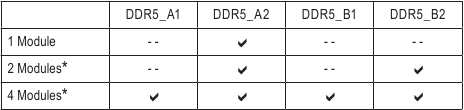

* Συνιστώμενες Διαμορφώσεις Μνήμης:

(" " = Εγκατεστημένο, "- -" = Χωρίς Μνήμη)
(" * " = Συνιστώμενες Διαμορφώσεις Μνήμης Διπλού Καναλιού)

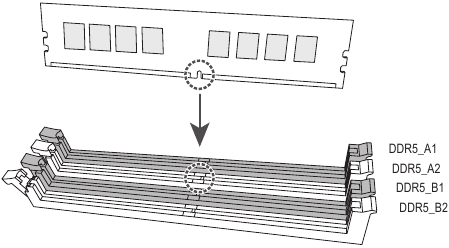

Διαμόρφωση Μνήμης Διπλού Καναλιού

Αυτή η μητρική πλακέτα παρέχει τέσσερις υποδοχές μνήμης και υποστηρίζει την τεχνολογία διπλού καναλιού. Μετά την εγκατάσταση της μνήμης, το BIOS θα ανιχνεύσει αυτόματα τις προδιαγραφές και τη χωρητικότητα της μνήμης. Η ενεργοποίηση της λειτουργίας μνήμης διπλού καναλιού θα διπλασιάσει το αρχικό εύρος ζώνης μνήμης.

Οι τέσσερις υποδοχές μνήμης χωρίζονται σε δύο κανάλια και κάθε κανάλι έχει δύο υποδοχές μνήμης ως εξής:

• Κανάλι A: DDR5_A1, DDR5_A2
• Κανάλι B: DDR5_B1, DDR5_B2

Λόγω περιορισμών της CPU, διαβάστε τις παρακάτω οδηγίες πριν εγκαταστήσετε τη μνήμη σε λειτουργία διπλού καναλιού.

1. Δεν είναι δυνατή η ενεργοποίηση της λειτουργίας διπλού καναλιού εάν είναι εγκατεστημένη μόνο μία μονάδα μνήμης.
2. Όταν ενεργοποιείτε τη λειτουργία διπλού καναλιού με δύο ή τέσσερις μονάδες μνήμης, συνιστάται η χρήση μνήμης της ίδιας χωρητικότητας, μάρκας, ταχύτητας και τσιπ.

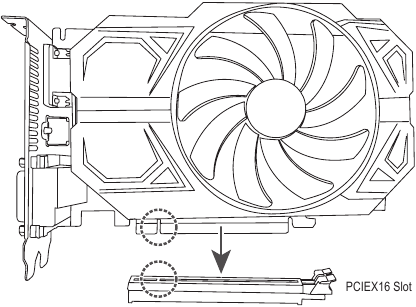

Εγκατάσταση Επέκτασης

Κάρτα Διαβάστε τις παρακάτω οδηγίες πριν ξεκινήσετε την εγκατάσταση μιας κάρτας επέκτασης:

• Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει την κάρτα επέκτασης. Διαβάστε προσεκτικά το εγχειρίδιο που συνοδεύει την κάρτα επέκτασής σας.
• Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε μια κάρτα επέκτασης για να αποφύγετε ζημιά στο υλικό.

Ακολουθήστε τα παρακάτω βήματα για να εγκαταστήσετε σωστά την κάρτα επέκτασής σας στην υποδοχή επέκτασης.

1. Εντοπίστε μια υποδοχή επέκτασης που υποστηρίζει την κάρτα σας. Αφαιρέστε το μεταλλικό κάλυμμα της υποδοχής από το πίσω πλαίσιο του πλαισίου.
2. Ευθυγραμμίστε την κάρτα με την υποδοχή και πιέστε την κάρτα προς τα κάτω μέχρι να καθίσει πλήρως στην υποδοχή.

3. Βεβαιωθείτε ότι η κάρτα επέκτασης είναι πλήρως τοποθετημένη στην υποδοχή της.
4. Ασφαλίστε το μεταλλικό βραχίονα της κάρτας στο πίσω πλαίσιο του πλαισίου με μια βίδα.
5. Μετά την εγκατάσταση όλων των καρτών επέκτασης, επανατοποθετήστε τα καλύμματα του πλαισίου.
6. Ενεργοποιήστε τον υπολογιστή σας. Εάν είναι απαραίτητο, μεταβείτε στο BIOS Setup για να κάνετε τυχόν απαιτούμενες αλλαγές BIOS για τις κάρτες επέκτασής σας.
7. Εγκαταστήστε το πρόγραμμα οδήγησης που παρέχεται με την κάρτα επέκτασης στο λειτουργικό σας σύστημα.

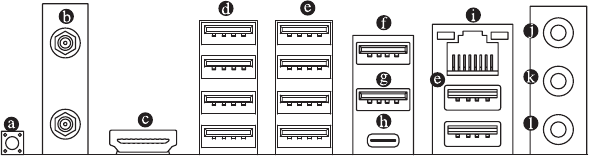

Υποδοχές στην πίσω πλευρά

1. Κουμπί Q-Flash Plus ^{(Σημείωση)}
   Το Q-Flash Plus σας επιτρέπει να ενημερώσετε το BIOS όταν το σύστημά σας είναι απενεργοποιημένο (κατάσταση τερματισμού S5). Αποθηκεύστε το πιο πρόσφατο BIOS σε μια μονάδα USB και συνδέστε το στην αποκλειστική θύρα και, στη συνέχεια, μπορείτε τώρα να κάνετε flash το BIOS αυτόματα απλά πατώντας το κουμπί Q-Flash Plus. Το QFLED θα αναβοσβήνει όταν ξεκινήσουν οι δραστηριότητες αντιστοίχισης και flash του BIOS και θα σταματήσει να αναβοσβήνει όταν ολοκληρωθεί το κύριο flash του BIOS.
2. Υποδοχές κεραίας SMA (2T2R)
   Χρησιμοποιήστε αυτήν την υποδοχή για να συνδέσετε μια κεραία.
   Σφίξτε τις κεραίες στις υποδοχές της κεραίας και, στη συνέχεια, στρέψτε τις κεραίες σωστά για καλύτερη λήψη σήματος.
3. Θύρα HDMI

   Η θύρα HDMI είναι συμβατή με HDCP 2.3 και υποστηρίζει μορφές Dolby TrueHD και DTS HD Master Audio. Υποστηρίζει επίσης έξοδο ήχου LPCM 7.1 καναλιών έως 192KHz/24bit. Μπορείτε να χρησιμοποιήσετε αυτήν τη θύρα για να συνδέσετε την οθόνη σας με υποστήριξη HDMI. Η μέγιστη υποστηριζόμενη ανάλυση είναι 4096x2160@60 Hz, αλλά οι πραγματικές υποστηριζόμενες αναλύσεις εξαρτώνται από την οθόνη που χρησιμοποιείται.
   Μετά την εγκατάσταση της συσκευής HDMI, βεβαιωθείτε ότι έχετε ορίσει την προεπιλεγμένη συσκευή αναπαραγωγής ήχου σε HDMI. (Το όνομα στοιχείου ενδέχεται να διαφέρει ανάλογα με το λειτουργικό σας σύστημα.)
4. Θύρα USB 2.0/1.1
   Η θύρα USB υποστηρίζει την προδιαγραφή USB 2.0/1.1. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
5. Θύρα USB 3.2 Gen 1
   Η θύρα USB 3.2 Gen 1 υποστηρίζει την προδιαγραφή USB 3.2 Gen 1 και είναι συμβατή με την προδιαγραφή USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
6. Θύρα USB 3.2 Gen 2 Type-A (Κόκκινο)
   Η θύρα USB 3.2 Gen 2 υποστηρίζει την προδιαγραφή USB 3.2 Gen 2 και είναι συμβατή με τις προδιαγραφές USB 3.2 Gen 1 και USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
7. Θύρα USB 3.2 Gen 2 Type-A (Κόκκινο) (Θύρα Q-Flash Plus)
   Η θύρα USB 3.2 Gen 2 υποστηρίζει την προδιαγραφή USB 3.2 Gen 2 και είναι συμβατή με τις προδιαγραφές USB 3.2 Gen 1 και USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB. Πριν χρησιμοποιήσετε το Q-Flash Plus ^{(Σημείωση)}, βεβαιωθείτε ότι έχετε τοποθετήσει πρώτα τη μονάδα flash USB σε αυτήν τη θύρα.
8. Θύρα USB Type-C^® (με υποστήριξη USB 3.2 Gen 2x2)
   Η αναστρέψιμη θύρα USB υποστηρίζει την προδιαγραφή USB 3.2 Gen 2x2 και είναι συμβατή με τις προδιαγραφές USB 3.2 Gen 2, USB 3.2 Gen 1 και USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.

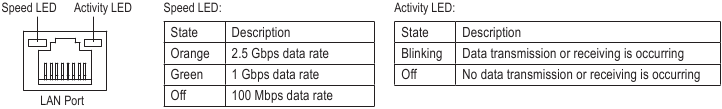

9. Θύρα RJ-45 LAN
   Η θύρα Gigabit Ethernet LAN παρέχει σύνδεση στο Internet με ρυθμό δεδομένων έως 2,5 Gbps. Τα παρακάτω περιγράφουν τις καταστάσεις των LED της θύρας LAN.

10. Είσοδος γραμμής/Έξοδος πίσω ηχείου (Μπλε)
    Η υποδοχή εισόδου γραμμής. Χρησιμοποιήστε αυτήν την υποδοχή ήχου για συσκευές εισόδου γραμμής, όπως μια οπτική μονάδα δίσκου, walkman κ.λπ.
11. Έξοδος γραμμής/Έξοδος μπροστινού ηχείου (Πράσινο)
    Η υποδοχή εξόδου γραμμής.
12. Είσοδος μικροφώνου/Έξοδος κεντρικού/subwoofer ηχείου (Ροζ)
    Η υποδοχή εισόδου μικροφώνου.

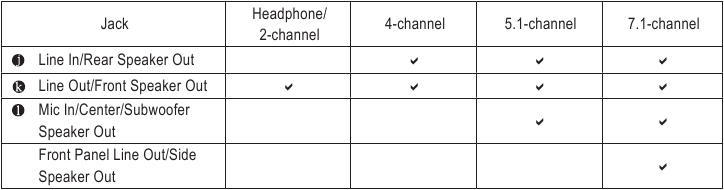

    Διαμορφώσεις υποδοχών ήχου:

    Μπορείτε να αλλάξετε τη λειτουργικότητα μιας υποδοχής ήχου χρησιμοποιώντας το λογισμικό ήχου. Για να διαμορφώσετε ήχο 7.1 καναλιών, αποκτήστε πρόσβαση στο λογισμικό ήχου για ρυθμίσεις ήχου.

(Σημείωση) Για να ενεργοποιήσετε τη λειτουργία Q-Flash Plus, μεταβείτε στη σελίδα "Μοναδικά χαρακτηριστικά" του ιστότοπου της GIGABYTE για περισσότερες πληροφορίες.

• Όταν αφαιρείτε το καλώδιο που είναι συνδεδεμένο σε μια υποδοχή στην πίσω πλευρά, αφαιρέστε πρώτα το καλώδιο από τη συσκευή σας και, στη συνέχεια, αφαιρέστε το από τη μητρική πλακέτα.
• Όταν αφαιρείτε το καλώδιο, τραβήξτε το ευθεία έξω από την υποδοχή. Μην το ταλαντεύετε από τη μία πλευρά στην άλλη για να αποτρέψετε ένα ηλεκτρικό βραχυκύκλωμα μέσα στην υποδοχή του καλωδίου.

Επισκεφτείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με τη διαμόρφωση του λογισμικού ήχου.
https://www.gigabyte.com/WebPage/697/realtek897-audio.html

Ενσωματωμένα κουμπιά και LED

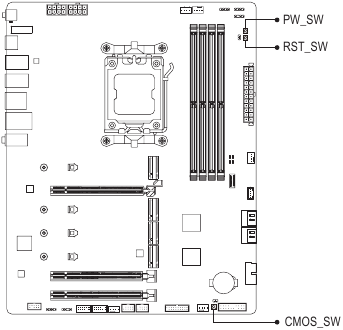

Γρήγορα κουμπιά

Αυτή η μητρική πλακέτα έχει 3 γρήγορα κουμπιά: κουμπί ενεργοποίησης, κουμπί επαναφοράς και κουμπί εκκαθάρισης CMOS. Το κουμπί ενεργοποίησης και το κουμπί επαναφοράς επιτρέπουν στους χρήστες να ενεργοποιούν/απενεργοποιούν ή να επαναφέρουν γρήγορα τον υπολογιστή σε ένα περιβάλλον ανοιχτής θήκης όταν θέλουν να αλλάξουν στοιχεία υλικού ή να πραγματοποιήσουν δοκιμές υλικού. Χρησιμοποιήστε το κουμπί εκκαθάρισης CMOS για να εκκαθαρίσετε τη διαμόρφωση του BIOS και να επαναφέρετε τις τιμές CMOS στις εργοστασιακές προεπιλογές όταν χρειάζεται.

PW_SW: Κουμπί ενεργοποίησης
RST_SW: Κουμπί επαναφοράς
CMOS_SW: Κουμπί εκκαθάρισης CMOS

Το κουμπί επαναφοράς σάς παρέχει πολλές λειτουργίες για χρήση. Για να αντιστοιχίσετε εκ νέου το κουμπί για να εκτελεί διαφορετικές εργασίες, μεταβείτε στη σελίδα "Ρύθμιση BIOS" του ιστότοπου της GIGABYTE και αναζητήστε το "RST_SW (MULTIKEY)" για περισσότερες πληροφορίες.

• Απενεργοποιείτε πάντα τον υπολογιστή σας και αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν χρησιμοποιήσετε το κουμπί εκκαθάρισης CMOS.
• Μην χρησιμοποιείτε το κουμπί εκκαθάρισης CMOS όταν το σύστημα είναι ενεργοποιημένο, διαφορετικά το σύστημα ενδέχεται να τερματιστεί και ενδέχεται να προκληθεί απώλεια ή ζημιά δεδομένων.
• Μετά την επανεκκίνηση του συστήματος, μεταβείτε στη Ρύθμιση BIOS για να φορτώσετε τις εργοστασιακές προεπιλογές (επιλέξτε Φόρτωση βελτιστοποιημένων προεπιλογών) ή διαμορφώστε με μη αυτόματο τρόπο τις ρυθμίσεις του BIOS (μεταβείτε στη σελίδα "Ρύθμιση BIOS" του ιστότοπου της GIGABYTE για περισσότερες πληροφορίες).

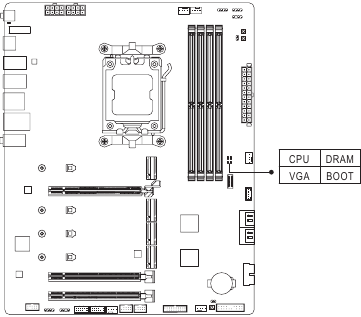

LED κατάστασης

Τα LED κατάστασης δείχνουν εάν η CPU, η μνήμη, η κάρτα γραφικών και το λειτουργικό σύστημα λειτουργούν σωστά μετά την ενεργοποίηση του συστήματος. Εάν το LED CPU/DRAM/VGA είναι αναμμένο, αυτό σημαίνει ότι η αντίστοιχη συσκευή δεν λειτουργεί κανονικά. Εάν το LED BOOT είναι αναμμένο, αυτό σημαίνει ότι δεν έχετε εισέλθει ακόμα στο λειτουργικό σύστημα.

CPU: LED κατάστασης CPU
DRAM: LED κατάστασης μνήμης
VGA: LED κατάστασης κάρτας γραφικών
BOOT: LED κατάστασης λειτουργικού συστήματος

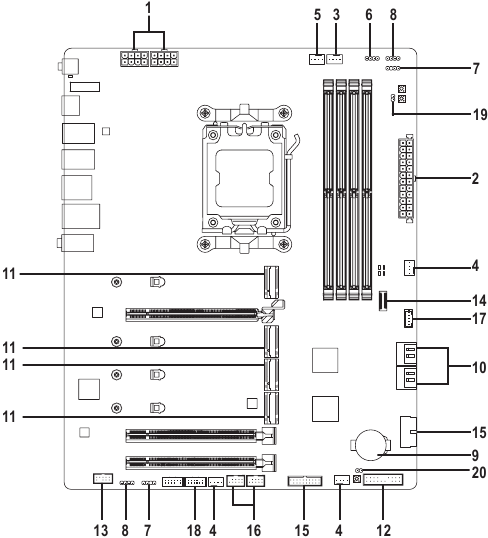

Εσωτερικές υποδοχές

X670 AORUS ELITE AX/X670 GAMING X AX

1. ATX_12V/ATX_12V1
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3
5. CPU_OPT
6. CPU_LED
7. D_LED1/D_LED2

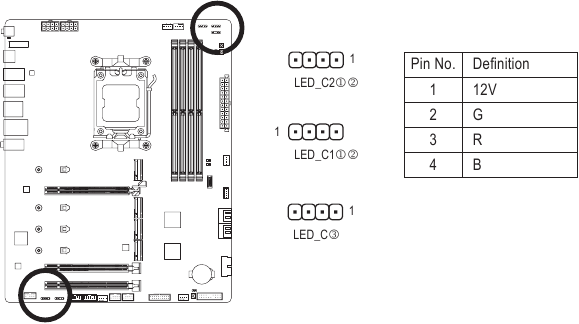

8. LED_C1/C2

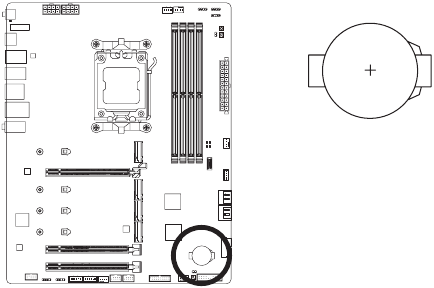

9. BAT

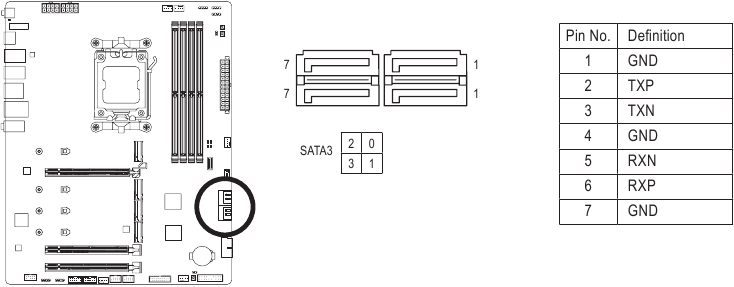

10. SATA3 0/1/2/3

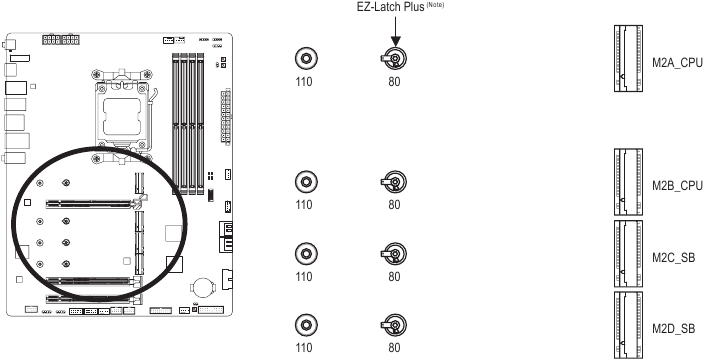

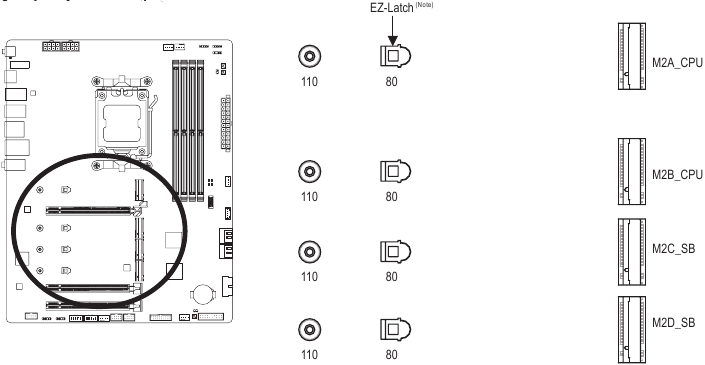

11. M2A_CPU/M2B_CPU/M2C_SB/M2D_SB

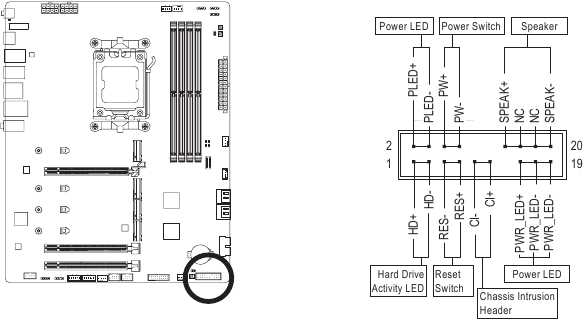

12. F_PANEL

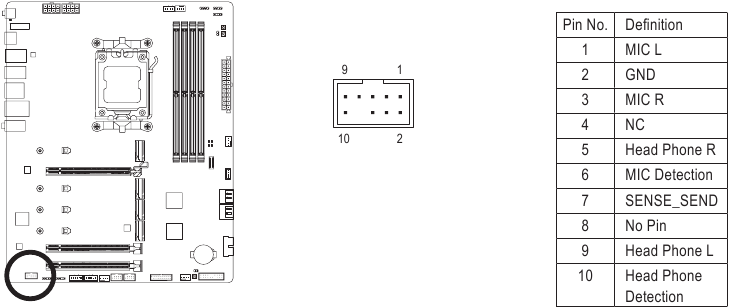

13. F_AUDIO
14. F_U320G

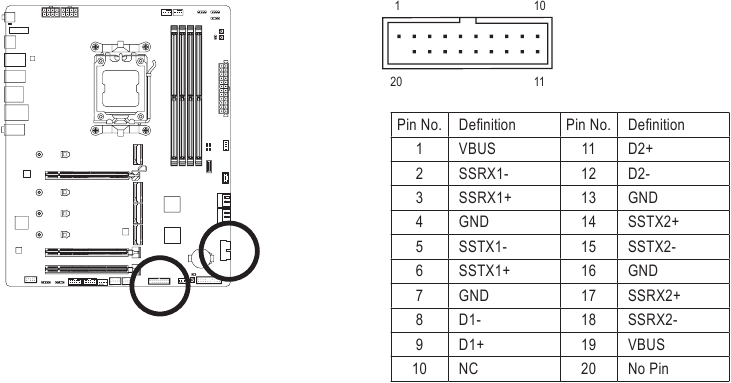

15. F_U32_1/F_U32_2

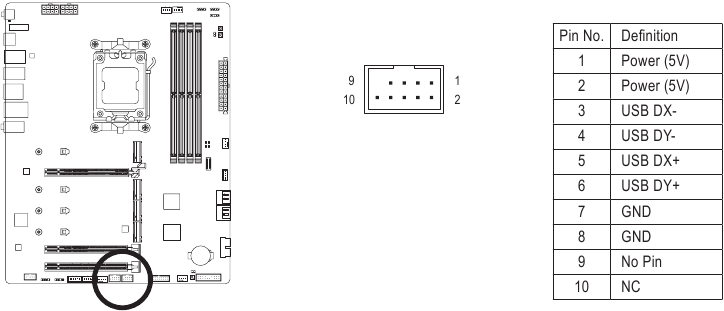

16. F_USB1/F_USB2

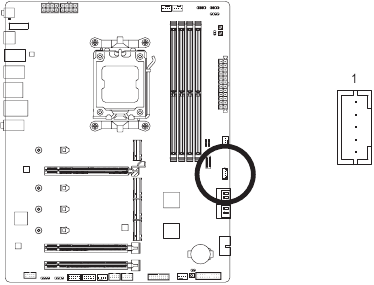

17. THB_U4

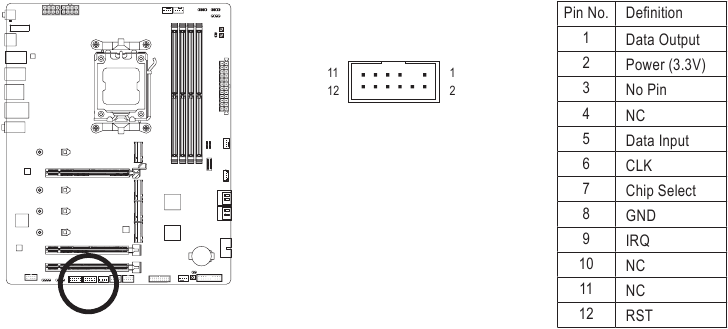

18. SPI_TPM

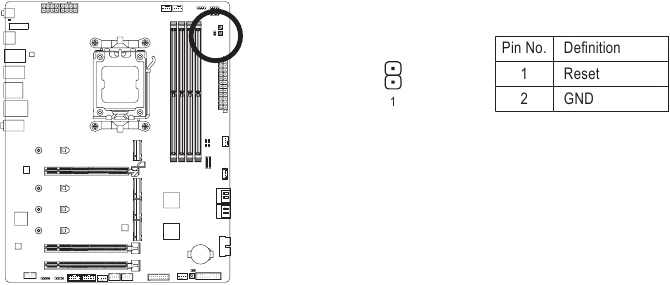

19. RST

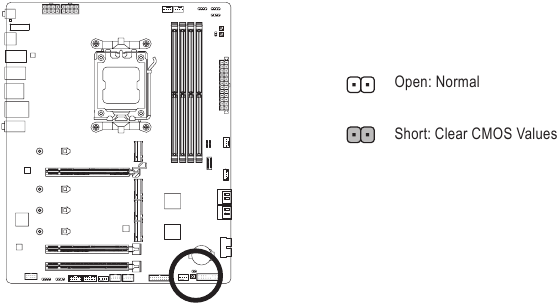

20. CLR_CMOS

Διαβάστε τις ακόλουθες οδηγίες πριν συνδέσετε εξωτερικές συσκευές:

• Αρχικά, βεβαιωθείτε ότι οι συσκευές σας είναι συμβατές με τις υποδοχές που θέλετε να συνδέσετε.
• Πριν εγκαταστήσετε τις συσκευές, φροντίστε να απενεργοποιήσετε τις συσκευές και τον υπολογιστή σας. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στις συσκευές.
• Αφού εγκαταστήσετε τη συσκευή και πριν ενεργοποιήσετε τον υπολογιστή, βεβαιωθείτε ότι το καλώδιο της συσκευής έχει συνδεθεί με ασφάλεια στην υποδοχή της μητρικής πλακέτας.

X670 GAMING X AX V2

1. ATX_12V/ATX_12V1
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3
5. CPU_OPT

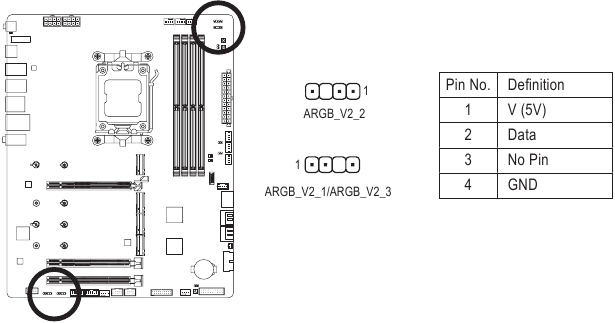

7. ARGB_V2_1/2/3
8. LED_C
9. BAT
10. SATA3 0/1/2/3
11. M2A_CPU/M2B_CPU/M2C_SB/M2D_SB
12. F_PANEL
13. F_AUDIO
14. F_U320G
15. F_U32_1/F_U32_2
16. F_USB1/F_USB2
17. THB_U4
18. SPI_TPM
19. RST
20. CLR_CMOS

Διαβάστε τις ακόλουθες οδηγίες πριν συνδέσετε εξωτερικές συσκευές:

• Αρχικά, βεβαιωθείτε ότι οι συσκευές σας είναι συμβατές με τις υποδοχές που θέλετε να συνδέσετε.
• Πριν εγκαταστήσετε τις συσκευές, φροντίστε να απενεργοποιήσετε τις συσκευές και τον υπολογιστή σας. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στις συσκευές.
• Αφού εγκαταστήσετε τη συσκευή και πριν ενεργοποιήσετε τον υπολογιστή, βεβαιωθείτε ότι το καλώδιο της συσκευής έχει συνδεθεί με ασφάλεια στην υποδοχή της μητρικής πλακέτας.

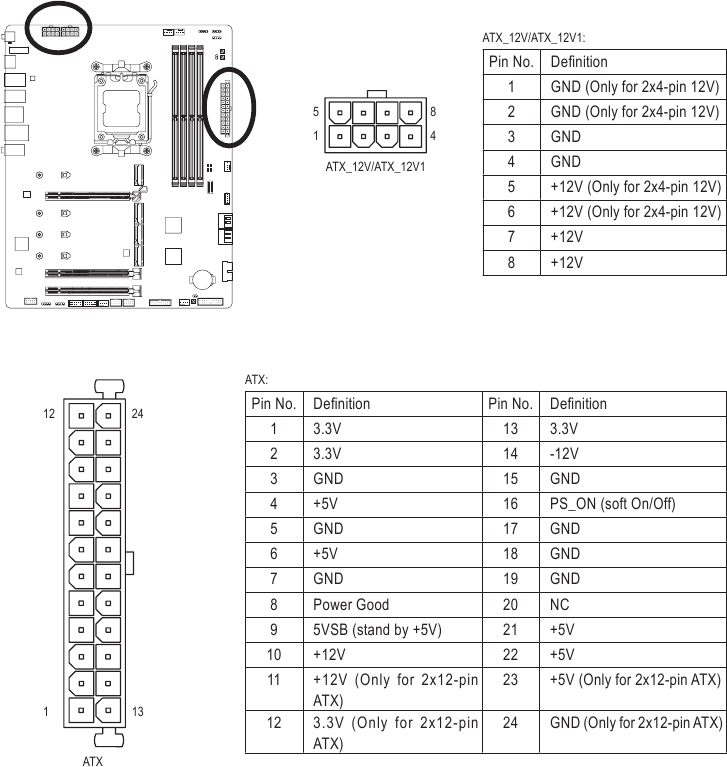

ATX_12V/ATX_12V1/ATX (Υποδοχές τροφοδοσίας 2x4 12V και κύρια υποδοχή τροφοδοσίας 2x12)

Με τη χρήση της υποδοχής τροφοδοσίας, το τροφοδοτικό μπορεί να παρέχει αρκετή σταθερή τροφοδοσία σε όλα τα εξαρτήματα της μητρικής πλακέτας. Πριν συνδέσετε την υποδοχή τροφοδοσίας, βεβαιωθείτε πρώτα ότι το τροφοδοτικό είναι απενεργοποιημένο και ότι όλες οι συσκευές είναι σωστά εγκατεστημένες. Η υποδοχή τροφοδοσίας διαθέτει αλάνθαστο σχεδιασμό. Συνδέστε το καλώδιο τροφοδοσίας στην υποδοχή τροφοδοσίας με τον σωστό προσανατολισμό.

Η υποδοχή τροφοδοσίας 12V τροφοδοτεί κυρίως την CPU. Εάν η υποδοχή τροφοδοσίας 12V δεν είναι συνδεδεμένη, ο υπολογιστής δεν θα ξεκινήσει.

Για να ικανοποιήσετε τις απαιτήσεις επέκτασης, συνιστάται η χρήση ενός τροφοδοτικού που μπορεί να αντέξει υψηλή κατανάλωση ρεύματος (500 W ή μεγαλύτερη). Εάν χρησιμοποιηθεί ένα τροφοδοτικό που δεν παρέχει την απαιτούμενη ισχύ, το αποτέλεσμα μπορεί να οδηγήσει σε ένα ασταθές ή μη εκκινήσιμο σύστημα.

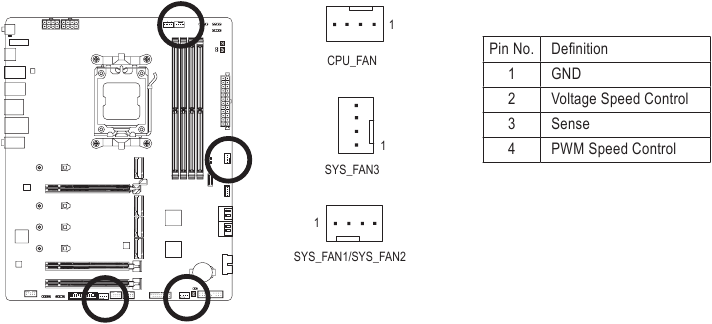

CPU_FAN/SYS_FAN1/2/3 (Επικεφαλίδες ανεμιστήρα)

Όλες οι επικεφαλίδες ανεμιστήρα σε αυτήν τη μητρική πλακέτα είναι 4 ακίδων. Οι περισσότερες επικεφαλίδες ανεμιστήρα διαθέτουν αλάνθαστο σχεδιασμό εισαγωγής. Όταν συνδέετε ένα καλώδιο ανεμιστήρα, φροντίστε να το συνδέσετε με τον σωστό προσανατολισμό (το μαύρο καλώδιο σύνδεσης είναι το καλώδιο γείωσης). Η λειτουργία ελέγχου ταχύτητας απαιτεί τη χρήση ανεμιστήρα με σχεδιασμό ελέγχου ταχύτητας ανεμιστήρα. Για βέλτιστη απαγωγή θερμότητας, συνιστάται η εγκατάσταση ενός ανεμιστήρα συστήματος μέσα στο πλαίσιο.

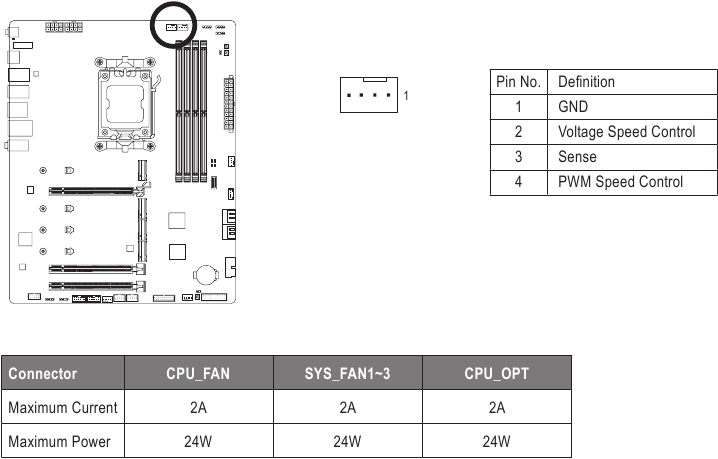

CPU_OPT (Επικεφαλίδα αντλίας ψύξης νερού/ανεμιστήρα CPU)

Η κεφαλίδα ανεμιστήρα/αντλίας είναι 4 ακίδων και διαθέτει αλάνθαστο σχεδιασμό εισαγωγής. Οι περισσότερες επικεφαλίδες ανεμιστήρα διαθέτουν αλάνθαστο σχεδιασμό εισαγωγής. Όταν συνδέετε ένα καλώδιο ανεμιστήρα, φροντίστε να το συνδέσετε με τον σωστό προσανατολισμό (το μαύρο καλώδιο σύνδεσης είναι το καλώδιο γείωσης). Η λειτουργία ελέγχου ταχύτητας απαιτεί τη χρήση ανεμιστήρα με σχεδιασμό ελέγχου ταχύτητας ανεμιστήρα.

• Βεβαιωθείτε ότι έχετε συνδέσει καλώδια ανεμιστήρα στις κεφαλίδες του ανεμιστήρα για να αποτρέψετε την υπερθέρμανση της CPU και του συστήματός σας. Η υπερθέρμανση μπορεί να προκαλέσει ζημιά στην CPU ή το σύστημα μπορεί να κολλήσει.
• Αυτές οι κεφαλίδες ανεμιστήρα δεν είναι μπλοκ βραχυκυκλωτήρων διαμόρφωσης. Μην τοποθετείτε ένα καπάκι βραχυκυκλωτήρα στις κεφαλίδες.

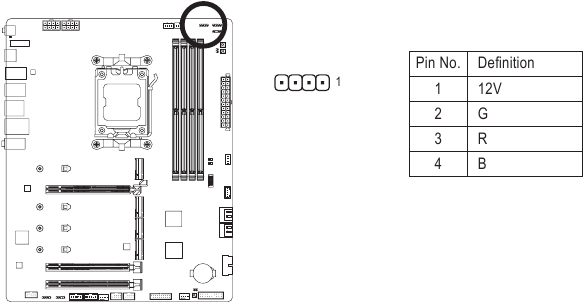

CPU_LED (Λωρίδα LED ψύκτρας CPU/Επικεφαλίδα λωρίδας RGB LED) (1) (2)

Η κεφαλίδα μπορεί να χρησιμοποιηθεί για τη σύνδεση μιας λωρίδας LED ψύκτρας CPU ή μιας τυπικής λωρίδας 5050 RGB LED (12V/G/R/B), με μέγιστη ισχύ 2A (12V) και μέγιστο μήκος 2m.

Συνδέστε τη λωρίδα LED ψύκτρας CPU/τη λωρίδα RGB LED στην κεφαλίδα. Ο ακροδέκτης τροφοδοσίας (που επισημαίνεται με ένα τρίγωνο στο βύσμα) της λωρίδας LED πρέπει να συνδεθεί στον ακροδέκτη 1 (12V) αυτής της κεφαλίδας. Η εσφαλμένη σύνδεση μπορεί να οδηγήσει σε ζημιά της λωρίδας LED.

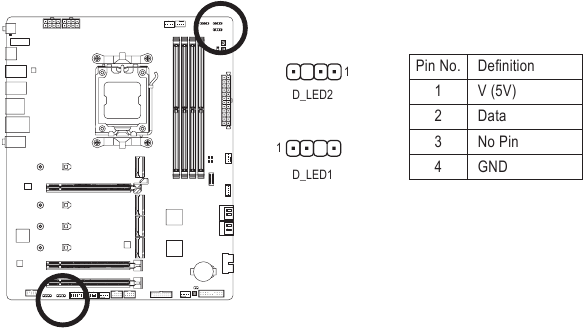

D_LED1/D_LED2 (Διευθυνσιοδοτούμενες κεφαλίδες λωρίδας LED) (1) (2)

Οι κεφαλίδες μπορούν να χρησιμοποιηθούν για τη σύνδεση μιας τυπικής διευθυνσιοδοτούμενης λωρίδας 5050 LED, με μέγιστη ισχύ 5A (5V) και μέγιστο αριθμό 1000 LED.

Συνδέστε τη διευθυνσιοδοτούμενη λωρίδα LED στην κεφαλίδα. Ο ακροδέκτης τροφοδοσίας (που επισημαίνεται με ένα τρίγωνο στο βύσμα) της λωρίδας LED πρέπει να συνδεθεί στον ακροδέκτη 1 της διευθυνσιοδοτούμενης κεφαλίδας λωρίδας LED. Η εσφαλμένη σύνδεση μπορεί να οδηγήσει σε ζημιά της λωρίδας LED.

Για το πώς να ενεργοποιήσετε/απενεργοποιήσετε τα φώτα της λωρίδας LED, μεταβείτε στη σελίδα "Μοναδικά χαρακτηριστικά" του ιστότοπου της GIGABYTE.

Πριν εγκαταστήσετε ή αφαιρέσετε τις συσκευές, φροντίστε να απενεργοποιήσετε τις συσκευές και τον υπολογιστή σας. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στις συσκευές.

1. Μόνο για X670 AORUS ELITE AX.
2. Μόνο για X670 GAMING X AX.

ARGB_V2_1/2/3 (Διευθυνσιοδοτούμενες κεφαλίδες λωρίδας RGB Gen2 LED) (3)

Οι κεφαλίδες μπορούν να χρησιμοποιηθούν για τη σύνδεση μιας τυπικής διευθυνσιοδοτούμενης λωρίδας RGB Gen2 LED 5050, με μέγιστη ισχύ 3A (5V) και μέγιστο αριθμό 256 LED.

Συνδέστε τη διευθυνσιοδοτούμενη λωρίδα RGB Gen2 LED στην κεφαλίδα. Ο ακροδέκτης τροφοδοσίας (που επισημαίνεται με ένα τρίγωνο στο βύσμα) της λωρίδας LED πρέπει να συνδεθεί στον ακροδέκτη 1 της διευθυνσιοδοτούμενης κεφαλίδας λωρίδας LED. Η εσφαλμένη σύνδεση μπορεί να οδηγήσει σε ζημιά της λωρίδας LED.

LED_C1/LED_C2 (Κεφαλίδες λωρίδας RGB LED) (1) (2) & LED_C (Κεφαλίδα λωρίδας RGB LED) (3)

Η κεφαλίδα(ες) μπορεί να χρησιμοποιηθεί για τη σύνδεση μιας τυπικής λωρίδας 5050 RGB LED (12V/G/R/B), με μέγιστη ισχύ 2A (12V) και μέγιστο μήκος 2m.

Συνδέστε τη λωρίδα RGB LED στην κεφαλίδα. Ο ακροδέκτης τροφοδοσίας (που επισημαίνεται με ένα τρίγωνο στο βύσμα) της λωρίδας LED πρέπει να συνδεθεί στον ακροδέκτη 1 (12V) αυτής της κεφαλίδας. Η εσφαλμένη σύνδεση μπορεί να οδηγήσει σε ζημιά της λωρίδας LED.

Για το πώς να ενεργοποιήσετε/απενεργοποιήσετε τα φώτα της λωρίδας LED, μεταβείτε στη σελίδα "Μοναδικά χαρακτηριστικά" του ιστότοπου της GIGABYTE.

• Για να αποφύγετε την μη φυσιολογική συμπεριφορά των LED, μην συνδέσετε διευθυνσιοδοτούμενες λωρίδες RGB Gen1 LED και διευθυνσιοδοτούμενες λωρίδες RGB Gen2 LED στην ίδια κεφαλίδα ταυτόχρονα.l
• Πριν εγκαταστήσετε ή αφαιρέσετε τις συσκευές, φροντίστε να απενεργοποιήσετε τις συσκευές και τον υπολογιστή σας. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στις συσκευές.

1. Μόνο για X670 AORUS ELITE AX.
2. Μόνο για X670 GAMING X AX.
3. Μόνο για X670 GAMING X AX V2.

BAT (Μπαταρί α)

Η μπαταρία παρέχει ρεύμα για να διατηρήσει τις τιμές (όπως διαμορφώσεις BIOS, πληροφορίες ημερομηνίας και ώρας) στο CMOS όταν ο υπολογιστής είναι απενεργοποιημένος. Αντικαταστήστε την μπαταρία όταν η τάση της μπαταρίας πέσει σε χαμηλό επίπεδο, διαφορετικά οι τιμές CMOS ενδέχεται να μην είναι ακριβείς ή να χαθούν.

Μπορείτε να διαγράψετε τις τιμές CMOS αφαιρώντας την μπαταρία:

1. Απενεργοποιήστε τον υπολογιστή σας και αποσυνδέστε το καλώδιο τροφοδοσίας.
2. Αφαιρέστε προσεκτικά την μπαταρία από τη θήκη της μπαταρίας και περιμένετε ένα λεπτό. (Ή χρησιμοποιήστε ένα μεταλλικό αντικείμενο όπως ένα κατσαβίδι για να αγγίξετε τους θετικούς και αρνητικούς ακροδέκτες της θήκης της μπαταρίας, βραχυκυκλώνοντάς τους για 5 δευτερόλεπτα.)
3. Αντικαταστήστε την μπαταρία.
4. Συνδέστε το καλώδιο τροφοδοσίας και επανεκκινήστε τον υπολογιστή σας.

• Να απενεργοποιείτε πάντα τον υπολογιστή σας και να αποσυνδέετε το καλώδιο τροφοδοσίας πριν αντικαταστήσετε την μπαταρία.
• Αντικαταστήστε την μπαταρία με μια ισοδύναμη. Ενδέχεται να προκληθεί ζημιά στις συσκευές σας εάν η μπαταρία αντικατασταθεί με ένα εσφαλμένο μοντέλο.
• Επικοινωνήστε με το μέρος αγοράς ή τον τοπικό αντιπρόσωπο εάν δεν μπορείτε να αντικαταστήσετε την μπαταρία μόνοι σας ή δεν είστε βέβαιοι για το μοντέλο της μπαταρίας.
• Κατά την εγκατάσταση της μπαταρίας, σημειώστε τον προσανατολισμό της θετικής πλευράς (+) και της αρνητικής πλευράς (-) της μπαταρίας (η θετική πλευρά πρέπει να είναι στραμμένη προς τα πάνω).
• Οι χρησιμοποιημένες μπαταρίες πρέπει να τύχουν χειρισμού σύμφωνα με τους τοπικούς περιβαλλοντικούς κανονισμούς.

SATA3 0/1/2/3 (Υποδοχές SATA 6Gb/s)

Οι υποδοχές SATA συμμορφώνονται με το πρότυπο SATA 6Gb/s και είναι συμβατές με τα πρότυπα SATA 3Gb/s και SATA 1.5Gb/s. Κάθε υποδοχή SATA υποστηρίζει μία μόνο συσκευή SATA. Οι υποδοχές SATA υποστηρίζουν RAID 0, RAID 1 και RAID 10. Μεταβείτε στη σελίδα "Configuring a RAID Set" (Διαμόρφωση ενός συνόλου RAID) της τοποθεσίας web της GIGABYTE για οδηγίες σχετικά με τη διαμόρφωση μιας διάταξης RAID.

Για να ενεργοποιήσετε τη δυνατότητα άμεσης σύνδεσης (hot-plugging) για τις θύρες SATA, μεταβείτε στη σελίδα "BIOS Setup" (Ρύθμιση BIOS) της τοποθεσίας web της GIGABYTE και αναζητήστε το στοιχείο "SATA Configuration" (Διαμόρφωση SATA) για περισσότερες πληροφορίες.

M2A_CPU/M2B_CPU/M2C_SB/M2D_SB (Υποδοχές M.2 Socket 3)

Υπάρχουν δύο τύποι M.2 SSD: M.2 SATA SSD και M.2 PCIe SSD. Αυτή η μητρική πλακέτα υποστηρίζει μόνο M.2 PCIe SSD. Σημειώστε ότι ένα M.2 PCIe SSD δεν μπορεί να χρησιμοποιηθεί για τη δημιουργία συνόλου RAID με έναν σκληρό δίσκο SATA. Μεταβείτε στη σελίδα "Configuring a RAID Set" (Διαμόρφωση ενός συνόλου RAID) της τοποθεσίας web της GIGABYTE για οδηγίες σχετικά με τη διαμόρφωση μιας διάταξης RAID.

Ακολουθήστε τα παρακάτω βήματα για να εγκαταστήσετε σωστά ένα M.2 SSD στην υποδοχή M.2.

Βήμα 1:

Ξεβιδώστε τις βίδες στη ψύκτρα της μητρικής πλακέτας διαγώνια για να αφαιρέσετε την ψύκτρα. Επιλέξτε την υποδοχή M.2 που θέλετε να χρησιμοποιήσετε και πιέστε προς τα κάτω το κλιπ M.2 EZ-Latch για να το ανοίξετε. Χαλαρώστε το κλιπ M.2 EZ-Latch με ένα κατσαβίδι, μετακινήστε το στην οπή στήριξης για το M.2 SSD σας και σφίξτε το στην οπή.

• Αν θέλετε να εγκαταστήσετε ένα M.2 SSD που συνοδευόταν από τη δική του ψύκτρα, πρέπει πρώτα να αφαιρέσετε το κλιπ EZ-Latch και να χρησιμοποιήσετε τη βίδα και το στήριγμα που παρέχονται για να στερεώσετε το SSD.
• Αν θέλετε να εγκαταστήσετε ένα M.2 SSD στην οπή 110 mm που διαθέτει ήδη ένα στήριγμα ψύκτρας μητρικής πλακέτας, φροντίστε να αφαιρέσετε πρώτα το κλιπ EZ-Latch και χρησιμοποιήστε τη βίδα της ψύκτρας της μητρικής πλακέτας για να στερεώσετε την ψύκτρα και το SSD.

Βήμα 2:

Εισαγάγετε το M.2 SSD στην υποδοχή M.2 υπό γωνία. Πιέστε προς τα κάτω το μπροστινό άκρο του M.2 SSD και κλείστε το κλιπ M.2 EZ-Latch για να στερεώσετε το M.2 SSD.

Βήμα 3:

Αφαιρέστε την προστατευτική μεμβράνη από το κάτω μέρος της ψύκτρας της μητρικής πλακέτας και, στη συνέχεια, αντικαταστήστε την ψύκτρα και σφίξτε τις βίδες διαγώνια.

* Τύποι M.2 SSD που υποστηρίζονται από κάθε υποδοχή M.2:

Επισκεφτείτε την τοποθεσία web της GIGABYTE για λεπτομέρειες σχετικά με τη χρήση του M.2 EZ-Latch.
Εγκαταστήστε το M.2 SSD: https://www.gigabyte.com/WebPage/919/M2-ezlatch.html
* Η σχεδίαση της ψύκτρας της μητρικής πλακέτας μπορεί να διαφέρει ανάλογα με το μοντέλο.

(Σημείωση) Μόνο για X670 AORUS ELITE AX PCB rev. 1.0, 1.1, 1.2 και X670 GAMING X AX.

M2A_CPU/M2B_CPU/M2C_SB/M2D_SB (Υποδοχές M.2 Socket 3)

Υπάρχουν δύο τύποι M.2 SSD: M.2 SATA SSD και M.2 PCIe SSD. Αυτή η μητρική πλακέτα υποστηρίζει μόνο M.2 PCIe SSD. Σημειώστε ότι ένα M.2 PCIe SSD δεν μπορεί να χρησιμοποιηθεί για τη δημιουργία συνόλου RAID με έναν σκληρό δίσκο SATA. Μεταβείτε στη σελίδα "Configuring a RAID Set" (Διαμόρφωση ενός συνόλου RAID) της τοποθεσίας web της GIGABYTE για οδηγίες σχετικά με τη διαμόρφωση μιας διάταξης RAID.

Ακολουθήστε τα παρακάτω βήματα για να εγκαταστήσετε σωστά ένα M.2 SSD στην υποδοχή M.2.

Βήμα 1:

Για να αποκτήσετε πρόσβαση στην υποδοχή M.2 που θέλετε να χρησιμοποιήσετε, ξεβιδώστε τις βίδες στη ψύκτρα της μητρικής πλακέτας διαγώνια για να αφαιρέσετε την ψύκτρα. Εντοπίστε τη σωστή οπή στήριξης για το M.2 SSD που θα εγκατασταθεί.

Αν θέλετε να εγκαταστήσετε ένα M.2 SSD στην οπή 110 mm, αφαιρέστε πρώτα το κλιπ EZ-Latch Plus από την οπή 80 mm.

Βήμα 2:

Εισαγάγετε το M.2 SSD στην υποδοχή M.2 υπό γωνία. Πιέστε προς τα κάτω το μπροστινό άκρο του M.2 SSD και κλείστε το κλιπ για να στερεώσετε το M.2 SSD.

Βήμα 3:

Αφαιρέστε την προστατευτική μεμβράνη από το κάτω μέρος της ψύκτρας της μητρικής πλακέτας και, στη συνέχεια, αντικαταστήστε την ψύκτρα και σφίξτε τις βίδες διαγώνια.

* Τύποι M.2 SSD που υποστηρίζονται από κάθε υποδοχή M.2:

Επισκεφτείτε την τοποθεσία web της GIGABYTE για λεπτομέρειες σχετικά με τη χρήση του M.2 EZ-Latch Plus.
Εγκατάσταση M.2 SSD με M.2 EZ-Latch Plus: https://www.gigabyte.com/WebPage/920/M2-latchplus.html
Αφαίρεση M.2 SSD με M.2 EZ-Latch Plus: https://www.gigabyte.com/WebPage/921/removeM2.html
* Η σχεδίαση της ψύκτρας της μητρικής πλακέτας μπορεί να διαφέρει ανάλογα με το μοντέλο.

(Σημείωση) Μόνο για X670 AORUS ELITE AX PCB rev. 1.3 ή νεότερη έκδοση και X670 GAMING X AX V2.

F_PANEL (Επικεφαλίδα μπροστινού πίνακα)

Συνδέστε τον διακόπτη λειτουργίας, τον διακόπτη επαναφοράς, το ηχείο, τον διακόπτη/αισθητήρα παραβίασης πλαισίου και την ένδειξη κατάστασης συστήματος στο πλαίσιο σε αυτήν την επικεφαλίδα σύμφωνα με τις παρακάτω αντιστοιχίσεις ακίδων. Σημειώστε τις θετικές και αρνητικές ακίδες πριν συνδέσετε τα καλώδια.

• PLED/PWR_LED (LED τροφοδοσίας):
  LED κατάστασης συστήματος Συνδέεται στην ένδειξη κατάστασης τροφοδοσίας στον μπροστινό πίνακα του πλαισίου. Το LED είναι αναμμένο όταν το σύστημα λειτουργεί. Το LED είναι σβηστό όταν το σύστημα βρίσκεται σε κατάσταση αναστολής λειτουργίας S3/S4 ή είναι απενεργοποιημένο (S5).

  Κατάσταση συστήματος	LED
  S0	Ενεργοποιημένο
  S3/S4/S5	Απενεργοποιημένο

• PW (Διακόπτης λειτουργίας):
  Συνδέεται στον διακόπτη λειτουργίας στον μπροστινό πίνακα του πλαισίου. Μπορείτε να διαμορφώσετε τον τρόπο απενεργοποίησης του συστήματός σας χρησιμοποιώντας τον διακόπτη λειτουργίας (μεταβείτε στη σελίδα "BIOS Setup" (Ρύθμιση BIOS) της τοποθεσίας web της GIGABYTE και αναζητήστε το στοιχείο "Soft-Off by PWR-BTTN" (Απαλή απενεργοποίηση με PWR-BTTN) για περισσότερες πληροφορίες).
• SPEAK (Ηχείο):
  Συνδέεται στο ηχείο στον μπροστινό πίνακα του πλαισίου. Το σύστημα αναφέρει την κατάσταση εκκίνησης του συστήματος εκδίδοντας έναν κωδικό ηχητικού σήματος. Θα ακουστεί ένα μόνο σύντομο ηχητικό σήμα εάν δεν εντοπιστεί κανένα πρόβλημα κατά την εκκίνηση του συστήματος.
• HD (LED δραστηριότητας σκληρού δίσκου):
  Συνδέεται στο LED δραστηριότητας σκληρού δίσκου στον μπροστινό πίνακα του πλαισίου. Το LED είναι αναμμένο όταν ο σκληρός δίσκος διαβάζει ή εγγράφει δεδομένα.
• RES (Διακόπτης επαναφοράς):
  Συνδέεται στον διακόπτη επαναφοράς στον μπροστινό πίνακα του πλαισίου. Πατήστε τον διακόπτη επαναφοράς για να επανεκκινήσετε τον υπολογιστή εάν ο υπολογιστής παγώσει και αποτύχει να εκτελέσει μια κανονική επανεκκίνηση.
• CI (Επικεφαλίδα παραβίασης πλαισίου):
  Συνδέεται στον διακόπτη/αισθητήρα παραβίασης πλαισίου στο πλαίσιο που μπορεί να ανιχνεύσει εάν αφαιρέθηκε το κάλυμμα του πλαισίου. Αυτή η λειτουργία απαιτεί ένα πλαίσιο με διακόπτη/αισθητήρα παραβίασης πλαισίου.
• NC: Καμία σύνδεση.

Η σχεδίαση του μπροστινού πίνακα μπορεί να διαφέρει ανάλογα με το πλαίσιο. Μια μονάδα μπροστινού πίνακα αποτελείται κυρίως από διακόπτη λειτουργίας, διακόπτη επαναφοράς, LED τροφοδοσίας, LED δραστηριότητας σκληρού δίσκου, ηχείο κ.λπ. Όταν συνδέετε τη μονάδα μπροστινού πίνακα του πλαισίου σας σε αυτήν την επικεφαλίδα, βεβαιωθείτε ότι οι αντιστοιχίσεις καλωδίων και οι αντιστοιχίσεις ακίδων ταιριάζουν σωστά.

F_AUDIO (Επικεφαλίδα ήχου μπροστινού πίνακα)

Η επικεφαλίδα ήχου μπροστινού πίνακα υποστηρίζει ήχο High Definition (HD). Μπορείτε να συνδέσετε τη μονάδα ήχου μπροστινού πίνακα του πλαισίου σας σε αυτήν την επικεφαλίδα. Βεβαιωθείτε ότι οι αντιστοιχίσεις καλωδίων του συνδέσμου της μονάδας ταιριάζουν με τις αντιστοιχίσεις ακίδων της επικεφαλίδας της μητρικής πλακέτας. Η λανθασμένη σύνδεση μεταξύ του συνδέσμου της μονάδας και της επικεφαλίδας της μητρικής πλακέτας θα καταστήσει τη συσκευή ανίκανη να λειτουργήσει ή ακόμη και θα την καταστρέψει.

Ορισμένα πλαίσια παρέχουν μια μονάδα ήχου μπροστινού πίνακα που διαθέτει ξεχωριστούς συνδέσμους σε κάθε καλώδιο αντί για ένα μόνο βύσμα. Για πληροφορίες σχετικά με τη σύνδεση της μονάδας ήχου μπροστινού πίνακα που έχει διαφορετικές αντιστοιχίσεις καλωδίων, επικοινωνήστε με τον κατασκευαστή του πλαισίου.

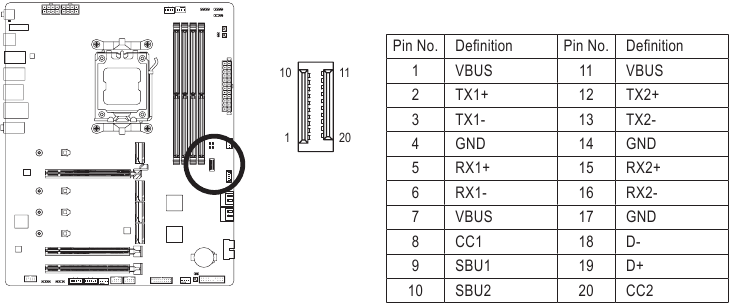

F_U320G (Επικεφαλίδα USB Type-C^® με υποστήριξη USB 3.2 Gen 2x2)

Η επικεφαλίδα συμμορφώνεται με τις προδιαγραφές USB 3.2 Gen 2x2 και μπορεί να παρέχει μία θύρα USB.

F_U32_1/F_U32_2 (Επικεφαλίδες USB 3.2 Gen 1)

Οι επικεφαλίδες συμμορφώνονται με τις προδιαγραφές USB 3.2 Gen 1 και USB 2.0 και κάθε επικεφαλίδα μπορεί να παρέχει δύο θύρες USB. Για την αγορά του προαιρετικού μπροστινού πίνακα 3,5" που παρέχει δύο θύρες USB 3.2 Gen 1, επικοινωνήστε με τον τοπικό αντιπρόσωπο.

F_USB1/F_USB2 (Επικεφαλίδες USB 2.0/1.1)

Οι επικεφαλίδες συμμορφώνονται με τις προδιαγραφές USB 2.0/1.1. Κάθε επικεφαλίδα USB μπορεί να παρέχει δύο θύρες USB μέσω ενός προαιρετικού βραχίονα USB. Για την αγορά του προαιρετικού βραχίονα USB, επικοινωνήστε με τον τοπικό αντιπρόσωπο.

Πριν εγκαταστήσετε το βραχίονα USB, βεβαιωθείτε ότι έχετε απενεργοποιήσει τον υπολογιστή σας και αποσυνδέστε το καλώδιο ρεύματος από την πρίζα για να αποτρέψετε ζημιά στο βραχίονα USB.

THB_U4 (Υποδοχή κάρτας προσθήκης)

Αυτή η υποδοχή προορίζεται για μια κάρτα προσθήκης GIGABYTE.

SPI_TPM (Επικεφαλίδα Trusted Platform Module)

Μπορείτε να συνδέσετε ένα SPI TPM (Trusted Platform Module) σε αυτήν την επικεφαλίδα.

RST (Jumper επαναφοράς)

Το jumper επαναφοράς μπορεί να συνδεθεί στον διακόπτη επαναφοράς στον μπροστινό πίνακα του πλαισίου. Πατήστε τον διακόπτη επαναφοράς για να επανεκκινήσετε τον υπολογιστή εάν ο υπολογιστής παγώσει και αποτύχει να εκτελέσει μια κανονική επανεκκίνηση.

Το jumper επαναφοράς σάς παρέχει πολλές λειτουργίες για χρήση. Για να αντιστοιχίσετε εκ νέου το κουμπί για την εκτέλεση διαφορετικών εργασιών, μεταβείτε στη σελίδα "BIOS Setup" (Ρύθμιση BIOS) της τοποθεσίας web της GIGABYTE και αναζητήστε το στοιχείο "RST_SW (MULTIKEY)" για περισσότερες πληροφορίες.

CLR_CMOS (Clear CMOS Jumper)

Χρησιμοποιήστε αυτόν τον βραχυκυκλωτήρα για να καθαρίσετε τη διαμόρφωση του BIOS και να επαναφέρετε τις τιμές CMOS στις εργοστασιακές προεπιλογές. Για να καθαρίσετε τις τιμές CMOS, χρησιμοποιήστε ένα μεταλλικό αντικείμενο, όπως ένα κατσαβίδι, για να αγγίξετε τις δύο ακίδες για λίγα δευτερόλεπτα.

• Να απενεργοποιείτε πάντα τον υπολογιστή σας και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν από την εκκαθάριση των τιμών CMOS.
• Μετά την επανεκκίνηση του συστήματος, μεταβείτε στο BIOS Setup για να φορτώσετε τις εργοστασιακές προεπιλογές (επιλέξτε Load Optimized Defaults) ή να διαμορφώσετε χειροκίνητα τις ρυθμίσεις του BIOS (μεταβείτε στη σελίδα "BIOS Setup" του ιστότοπου της GIGABYTE για περισσότερες πληροφορίες).

Ρύθμιση BIOS

Το BIOS (Basic Input and Output System) καταγράφει τις παραμέτρους υλικού του συστήματος στο CMOS στη μητρική πλακέτα. Οι κύριες λειτουργίες του περιλαμβάνουν τη διεξαγωγή του Power-On Self-Test (POST) κατά την εκκίνηση του συστήματος, την αποθήκευση των παραμέτρων του συστήματος και τη φόρτωση του λειτουργικού συστήματος κ.λπ. Το BIOS περιλαμβάνει ένα πρόγραμμα ρύθμισης του BIOS που επιτρέπει στο χρήστη να τροποποιήσει τις βασικές ρυθμίσεις διαμόρφωσης του συστήματος ή να ενεργοποιήσει ορισμένες λειτουργίες του συστήματος.

Όταν η τροφοδοσία είναι απενεργοποιημένη, η μπαταρία στη μητρική πλακέτα παρέχει την απαραίτητη ισχύ στο CMOS για να διατηρήσει τις τιμές διαμόρφωσης στο CMOS.

Για να αποκτήσετε πρόσβαση στο πρόγραμμα ρύθμισης του BIOS, πατήστε το πλήκτρο <Delete> κατά τη διάρκεια του POST όταν ενεργοποιηθεί η τροφοδοσία.

Για να αναβαθμίσετε το BIOS, χρησιμοποιήστε είτε το βοηθητικό πρόγραμμα GIGABYTE Q-Flash είτε το Q-Flash Plus.

• Το Q-Flash επιτρέπει στο χρήστη να αναβαθμίσει ή να δημιουργήσει αντίγραφα ασφαλείας του BIOS γρήγορα και εύκολα χωρίς να εισέλθει στο λειτουργικό σύστημα.
• Το Q-Flash Plus σάς επιτρέπει να ενημερώσετε το BIOS όταν το σύστημά σας είναι απενεργοποιημένο (κατάσταση τερματισμού λειτουργίας S5). Αποθηκεύστε το πιο πρόσφατο BIOS σε μια μονάδα USB και συνδέστε την στην ειδική θύρα και, στη συνέχεια, μπορείτε πλέον να αναβοσβήσετε το BIOS αυτόματα απλώς πατώντας το κουμπί Q-Flash Plus.

Για οδηγίες σχετικά με τη χρήση των βοηθητικών προγραμμάτων Q-Flash και Q-Flash Plus, μεταβείτε στη σελίδα "Μοναδικά χαρακτηριστικά" του ιστότοπου της GIGABYTE και αναζητήστε "Βοηθητικά προγράμματα ενημέρωσης BIOS".

• Επειδή το φλας BIOS είναι δυνητικά επικίνδυνο, εάν δεν αντιμετωπίζετε προβλήματα χρησιμοποιώντας την τρέχουσα έκδοση του BIOS, συνιστάται να μην κάνετε φλας στο BIOS. Για να κάνετε φλας στο BIOS, κάντε το με προσοχή. Η ανεπαρκής ανανέωση του BIOS ενδέχεται να οδηγήσει σε δυσλειτουργία του συστήματος.
• Συνιστάται να μην αλλάξετε τις προεπιλεγμένες ρυθμίσεις (εκτός εάν χρειάζεται) για να αποφύγετε την αστάθεια του συστήματος ή άλλα απροσδόκητα αποτελέσματα. Η ανεπαρκής τροποποίηση των ρυθμίσεων ενδέχεται να οδηγήσει σε αποτυχία εκκίνησης του συστήματος. Εάν συμβεί αυτό, δοκιμάστε να καθαρίσετε τις τιμές CMOS και να επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές.
• Ανατρέξτε στις εισαγωγές της μπαταρίας/βραχυκυκλωτήρα/κουμπιού απαλοιφής CMOS στο προηγούμενο κεφάλαιο ή μεταβείτε στη σελίδα "Ρύθμιση BIOS" του ιστότοπου της GIGABYTE και αναζητήστε "Φόρτωση βελτιστοποιημένων προεπιλογών" για τον τρόπο διαγραφής των τιμών CMOS.

Επισκεφθείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με τη διαμόρφωση της ρύθμισης BIOS.
https://www.gigabyte.com/WebPage/917/amd600-bios.html

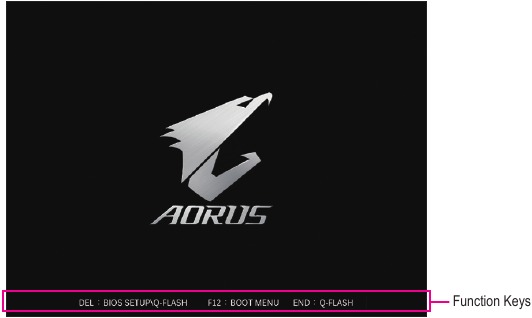

Οθόνη εκκίνησης

Η ακόλουθη οθόνη λογότυπου εκκίνησης θα εμφανιστεί όταν εκκινείται ο υπολογιστής. (Η οθόνη ενδέχεται να διαφέρει από τις μητρικές πλακέτες.)

Πλήκτρα λειτουργιών

<DEL>: BIOS SETUP\Q-FLASH
Πατήστε το πλήκτρο <Delete> για να μπείτε στη ρύθμιση BIOS ή για να αποκτήσετε πρόσβαση στο βοηθητικό πρόγραμμα Q-Flash στη ρύθμιση BIOS.

<F12>: BOOT MENU
Το Boot Menu σάς επιτρέπει να ορίσετε την πρώτη συσκευή εκκίνησης χωρίς να μπείτε στη ρύθμιση BIOS. Στο Boot Menu, χρησιμοποιήστε το πλήκτρο επάνω βέλους <↑> ή το πλήκτρο κάτω βέλους <↓> για να επιλέξετε την πρώτη συσκευή εκκίνησης και, στη συνέχεια, πατήστε <Enter> για να το αποδεχτείτε. Το σύστημα θα εκκινηθεί αμέσως από τη συσκευή.
Σημείωση: Η ρύθμιση στο Boot Menu ισχύει μόνο για μία φορά. Μετά την επανεκκίνηση του συστήματος, η σειρά εκκίνησης της συσκευής θα εξακολουθεί να βασίζεται στις ρυθμίσεις της ρύθμισης BIOS.

<END>: Q-FLASH
Πατήστε το πλήκτρο <End> για να αποκτήσετε πρόσβαση στο βοηθητικό πρόγραμμα Q-Flash απευθείας χωρίς να χρειαστεί να μπείτε πρώτα στη ρύθμιση BIOS.

Εγκατάσταση του λειτουργικού συστήματος και των προγραμμάτων οδήγησης

Εγκατάσταση λειτουργικού συστήματος

Με τις σωστές ρυθμίσεις BIOS, είστε έτοιμοι να εγκαταστήσετε το λειτουργικό σύστημα.

Καθώς ορισμένα λειτουργικά συστήματα περιλαμβάνουν ήδη το πρόγραμμα οδήγησης RAID, δεν χρειάζεται να εγκαταστήσετε ξεχωριστό πρόγραμμα οδήγησης RAID κατά τη διαδικασία εγκατάστασης των Windows. Μετά την εγκατάσταση του λειτουργικού συστήματος, συνιστούμε να εγκαταστήσετε όλα τα απαιτούμενα προγράμματα οδήγησης από το GIGABYTE Control Center για να διασφαλίσετε την απόδοση και τη συμβατότητα του συστήματος. Εάν το λειτουργικό σύστημα που πρόκειται να εγκατασταθεί απαιτεί να παρέχετε επιπλέον πρόγραμμα οδήγησης RAID κατά τη διαδικασία εγκατάστασης του λειτουργικού συστήματος, ανατρέξτε στα παρακάτω βήματα:

Βήμα 1:
Μεταβείτε στον ιστότοπο της GIGABYTE, μεταβείτε στην ιστοσελίδα του μοντέλου της μητρικής πλακέτας, κατεβάστε το αρχείο AMD RAID Preinstall Driver στη σελίδα Support\Download\SATA RAID/AHCI , αποσυμπιέστε το αρχείο και αντιγράψτε τα αρχεία στη μονάδα USB.

Βήμα 2:
Εκκινήστε από το δίσκο εγκατάστασης των Windows και εκτελέστε τα τυπικά βήματα εγκατάστασης του λειτουργικού συστήματος. Όταν εμφανιστεί η οθόνη που σας ζητά να φορτώσετε το πρόγραμμα οδήγησης, επιλέξτε Browse (Αναζήτηση).

Βήμα 3:
Εισαγάγετε τη μονάδα USB και, στη συνέχεια, μεταβείτε στη θέση του προγράμματος οδήγησης. Επιλέξτε πρώτα AMD-RAID Bottom Device και κάντε κλικ στο Next (Επόμενο) για να φορτώσετε το πρόγραμμα οδήγησης. Στη συνέχεια, επιλέξτε AMD-RAID Controller και κάντε κλικ στο Next (Επόμενο) για να φορτώσετε το πρόγραμμα οδήγησης. Τέλος, συνεχίστε την εγκατάσταση του λειτουργικού συστήματος.

Εγκατάσταση προγραμμάτων οδήγησης

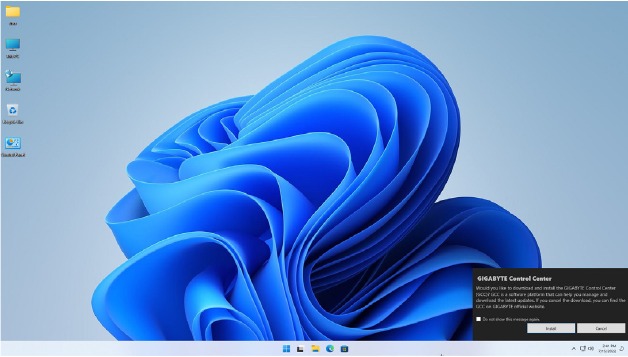

Αφού εγκαταστήσετε το λειτουργικό σύστημα, θα εμφανιστεί ένα παράθυρο διαλόγου στην κάτω δεξιά γωνία της επιφάνειας εργασίας, το οποίο θα σας ρωτά εάν θέλετε να κατεβάσετε και να εγκαταστήσετε τα προγράμματα οδήγησης και τις εφαρμογές GIGABYTE μέσω του GIGABYTE Control Center (GCC). Κάντε κλικ στην επιλογή Install (Εγκατάσταση) για να συνεχίσετε με την εγκατάσταση. (Στη ρύθμιση BIOS, βεβαιωθείτε ότι το Settings\Gigabyte Utilities Downloader Configuration\Gigabyte Utilities Downloader έχει οριστεί σε Enabled (Ενεργοποιημένο).)

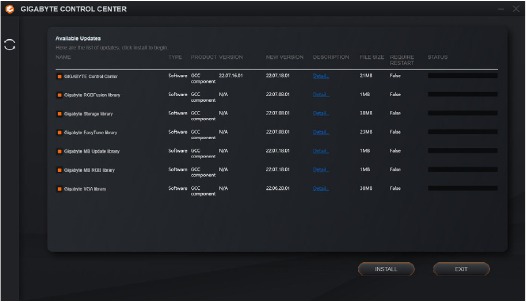

Όταν εμφανιστεί το παράθυρο διαλόγου Άδεια χρήσης τελικού χρήστη, πατήστε <Accept> για να εγκαταστήσετε το GIGABYTE Control Center (GCC). Στην οθόνη GIGABYTE CONTROL CENTER, επιλέξτε τα προγράμματα οδήγησης και τις εφαρμογές που θέλετε να εγκαταστήσετε και κάντε κλικ στο Install (Εγκατάσταση).

Πριν από την εγκατάσταση, βεβαιωθείτε ότι το σύστημα είναι συνδεδεμένο στο Διαδίκτυο.

Επισκεφθείτε τον ιστότοπο της GIGABYTE για περισσότερες πληροφορίες σχετικά με το λογισμικό.
https://www.gigabyte.com/WebPage/916/amd600-app.html

Επισκεφθείτε τον ιστότοπο της GIGABYTE για περισσότερες πληροφορίες σχετικά με την αντιμετώπιση προβλημάτων.
https://www.gigabyte.com/WebPage/351/faq.html

Διαμόρφωση ενός συνόλου RAID

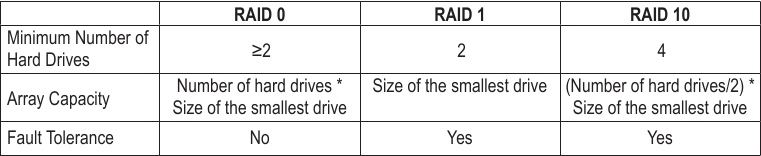

Επίπεδα RAID

Πριν ξεκινήσετε, ετοιμάστε τα παρακάτω στοιχεία:

Αυτή η μητρική πλακέτα υποστηρίζει RAID 0, RAID 1 και RAID 10. Ετοιμάστε τον σωστό αριθμό σκληρών δίσκων όπως υποδεικνύεται στον παραπάνω πίνακα πριν διαμορφώσετε μια συστοιχία RAID.

• Σκληροί δίσκοι SATA ή SSD. Για να εξασφαλίσετε τη βέλτιστη απόδοση, συνιστάται να χρησιμοποιήσετε δύο σκληρούς δίσκους με πανομοιότυπο μοντέλο και χωρητικότητα.
• Δίσκος εγκατάστασης των Windows.
• Ένας υπολογιστής συνδεδεμένος στο Διαδίκτυο.
• Μια μονάδα USB.

Ένα M.2 PCIe SSD δεν μπορεί να χρησιμοποιηθεί για τη δημιουργία ενός συνόλου RAID είτε με ένα M.2 SATA SSD είτε με έναν σκληρό δίσκο SATA.

Επισκεφθείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με τη διαμόρφωση μιας συστοιχίας RAID.
https://www.gigabyte.com/WebPage/918/amd600-raid.html

Επικοινωνήστε μαζί μας

GIGA-BYTE TECHNOLOGY CO., LTD.
Διεύθυνση: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
ΤΗΛ.: +886-2-8912-4000, ΦΑΞ: +886-2-8912-4005
Tech. and Non-Tech. Support (Sales/Marketing) (Τεχνική και μη τεχνική υποστήριξη (Πωλήσεις/Μάρκετινγκ)): https://esupport.gigabyte.com
WEB address (English) (Διεύθυνση WEB (Αγγλικά)): https://www.gigabyte.com
WEB address (Chinese) (Διεύθυνση WEB (Κινεζικά)): https://www.gigabyte.com/tw

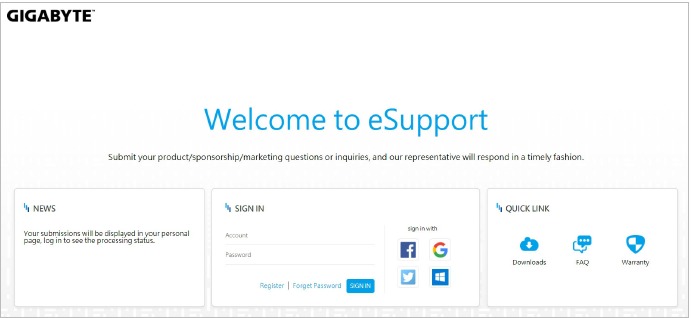

• GIGABYTE eSupport
  To submit a technical or non-technical (Sales/Marketing) question, please link to: (Για να υποβάλετε μια τεχνική ή μη τεχνική ερώτηση (Πωλήσεις/Μάρκετινγκ), συνδεθείτε στο:)
  https://esupport.gigabyte.com


Αναφορές

• Utility | Υπηρεσία / Υποστήριξη - GIGABYTE Global
• GIGABYTE Quick-Guide
• GIGABYTE Realtek Audio
• M.2 EZ-Latch
• M.2 EZ-Latch PLUS
• Remove M.2
• GIGABYTE AMD 600 Series BIOS Setup
• GIGABYTE Motherboards Software Manual
• GIGABYTE Troubleshooting Manual
• GIGABYTE AMD 600 Series RAID Setup
• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Λήψη εγχειριδίου

Εδώ μπορείτε να κατεβάσετε την πλήρη έκδοση pdf του εγχειριδίου, μπορεί να περιέχει πρόσθετες οδηγίες ασφαλείας, πληροφορίες εγγύησης, κανόνες FCC κ.λπ.

Λήψη Εγχειρίδιο μητρικής πλακέτας GIGABYTE X670 AORUS ELITE AX, 670 GAMING X AX V2, 70 GAMING X AX

Διαθέσιμες γλώσσες
