Εγχειρίδιο μητρικής πλακέτας Gigabyte B650 AORUS ELITE AX - AM5 ATX

Αυτό το εγχειρίδιο αφορά τα μοντέλα μητρικών πλακετών:

• B650 AORUS ELITE AX
• B650 AORUS ELITE

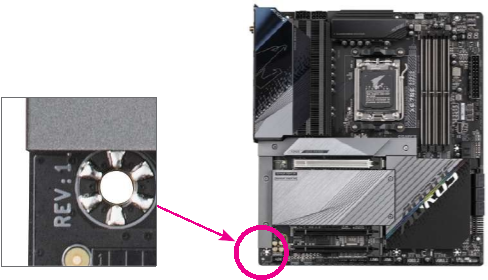

Αναγνώριση της αναθεώρησης της μητρικής σας πλακέτας

Ο αριθμός αναθεώρησης στη μητρική σας πλακέτα μοιάζει με αυτόν: "REV: X.X." Για παράδειγμα, "REV: 1.0" σημαίνει ότι η αναθεώρηση της μητρικής πλακέτας είναι 1.0. Ελέγξτε την αναθεώρηση της μητρικής σας πλακέτας πριν από την ενημέρωση του BIOS της μητρικής πλακέτας, των προγραμμάτων οδήγησης ή όταν αναζητάτε τεχνικές πληροφορίες.
Παράδειγμα:

Εισαγωγή προϊόντος

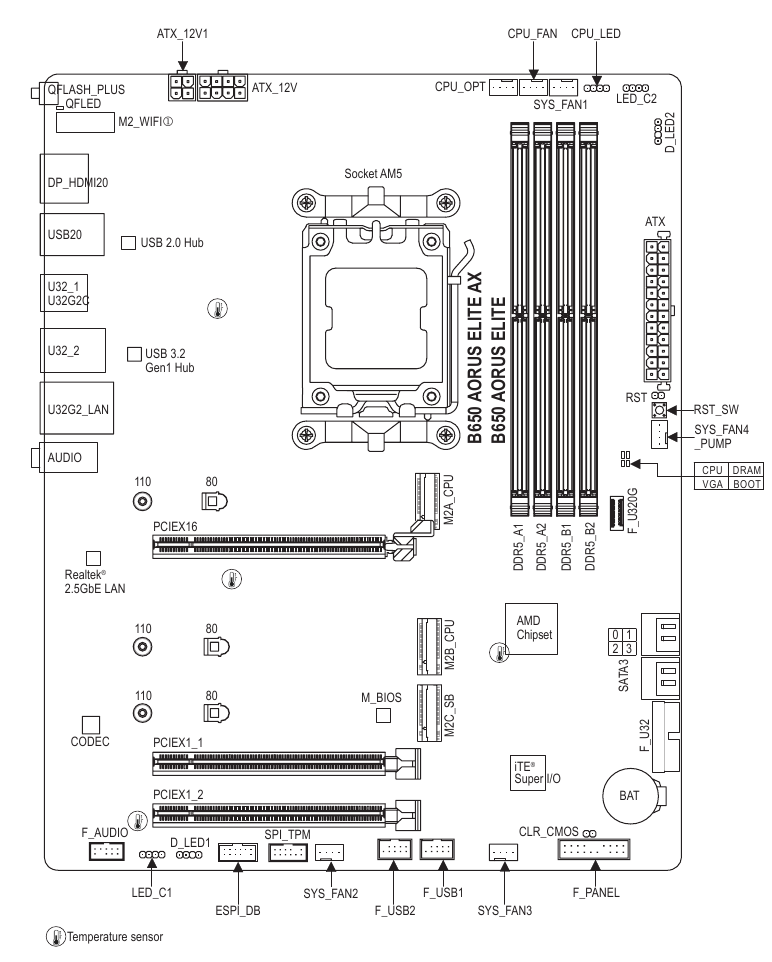

Διάταξη μητρικής πλακέτας

1. Μόνο για B650 AORUS ELITE AX.

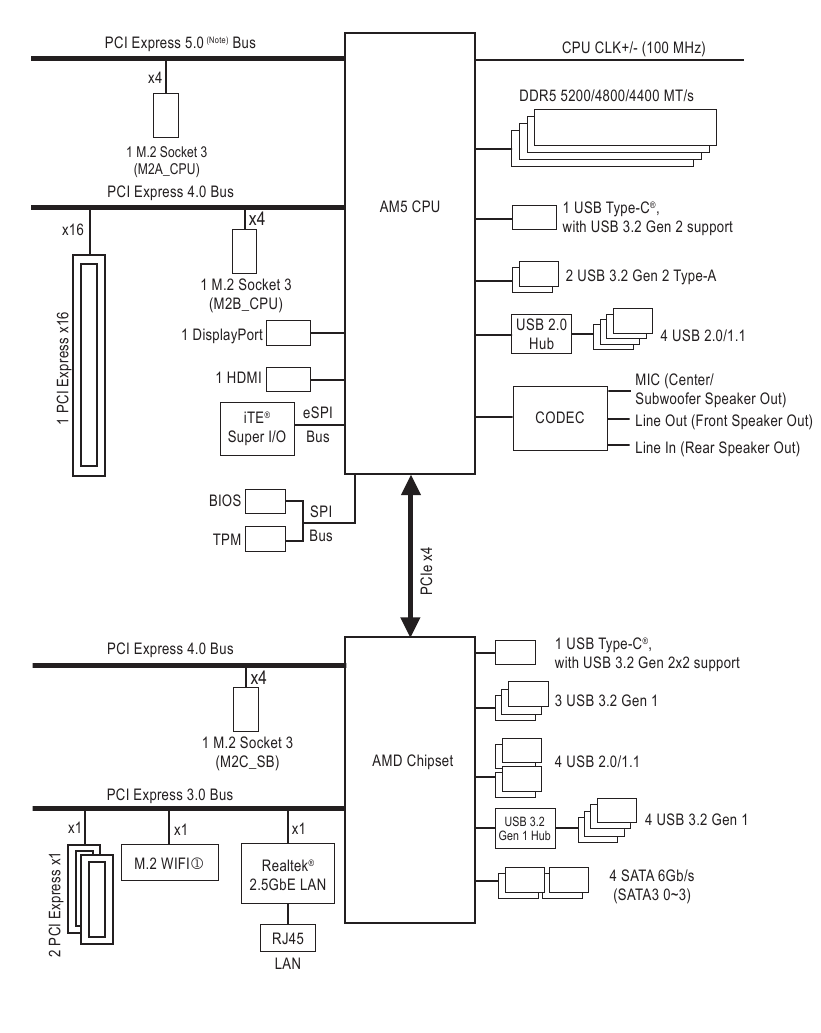

Διάγραμμα μπλοκ μητρικής πλακέτας

1. Μόνο για B650 AORUS ELITE AX.

Περιεχόμενα κουτιού

• Μητρική πλακέτα B650 AORUS ELITE AX ή B650 AORUS ELITE
• Εγχειρίδιο χρήστη
• Κεραία①
• Δύο καλώδια SATA
• Βίδα/αποστάτης M.2
• Ένας σύνδεσμος G
• Τα παραπάνω περιεχόμενα του κουτιού είναι μόνο για αναφορά και τα πραγματικά αντικείμενα εξαρτώνται από το πακέτο προϊόντος που λαμβάνετε. Τα περιεχόμενα του κουτιού υπόκεινται σε αλλαγές χωρίς προειδοποίηση.

Εγκατάσταση υλικού

Προφυλάξεις Εγκατάστασης

Η μητρική πλακέτα περιέχει πολλά ευαίσθητα ηλεκτρονικά κυκλώματα και εξαρτήματα που μπορεί να υποστούν ζημιά ως αποτέλεσμα ηλεκτροστατικής εκφόρτισης (ESD). Πριν από την εγκατάσταση, διαβάστε προσεκτικά το εγχειρίδιο χρήστη και ακολουθήστε αυτές τις διαδικασίες:

• Πριν από την εγκατάσταση, βεβαιωθείτε ότι το περίβλημα είναι κατάλληλο για τη μητρική πλακέτα.
• Πριν από την εγκατάσταση, μην αφαιρέσετε ή σπάσετε το αυτοκόλλητο S/N (Serial Number) της μητρικής πλακέτας ή το αυτοκόλλητο εγγύησης που παρέχεται από τον αντιπρόσωπό σας. Αυτά τα αυτοκόλλητα απαιτούνται για την επικύρωση της εγγύησης.
• Να αφαιρείτε πάντα την τροφοδοσία AC αποσυνδέοντας το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε ή αφαιρέσετε τη μητρική πλακέτα ή άλλα εξαρτήματα υλικού.
• Όταν συνδέετε εξαρτήματα υλικού στους εσωτερικούς συνδετήρες της μητρικής πλακέτας, βεβαιωθείτε ότι είναι συνδεδεμένα σφιχτά και με ασφάλεια.
• Όταν χειρίζεστε τη μητρική πλακέτα, αποφύγετε να αγγίζετε οποιοδήποτε μεταλλικό άκρο ή συνδετήρα.
• Είναι καλύτερο να φοράτε ένα βραχιόλι ηλεκτροστατικής εκφόρτισης (ESD) όταν χειρίζεστε ηλεκτρονικά εξαρτήματα, όπως μητρική πλακέτα, CPU ή μνήμη. Εάν δεν έχετε βραχιόλι ESD, κρατήστε τα χέρια σας στεγνά και αγγίξτε πρώτα ένα μεταλλικό αντικείμενο για να εξαλείψετε τον στατικό ηλεκτρισμό.
• Πριν από την εγκατάσταση της μητρικής πλακέτας, τοποθετήστε την πάνω σε ένα αντιστατικό μαξιλάρι ή μέσα σε ένα ηλεκτροστατικό δοχείο θωράκισης.
• Πριν συνδέσετε ή αποσυνδέσετε το καλώδιο τροφοδοσίας από τη μητρική πλακέτα, βεβαιωθείτε ότι το τροφοδοτικό έχει απενεργοποιηθεί.
• Πριν ενεργοποιήσετε την τροφοδοσία, βεβαιωθείτε ότι η τάση του τροφοδοτικού έχει ρυθμιστεί σύμφωνα με το τοπικό πρότυπο τάσης.
• Πριν χρησιμοποιήσετε το προϊόν, βεβαιωθείτε ότι όλα τα καλώδια και οι συνδέσεις τροφοδοσίας των εξαρτημάτων υλικού σας είναι συνδεδεμένα.
• Για να αποφύγετε ζημιά στη μητρική πλακέτα, μην αφήνετε τις βίδες να έρθουν σε επαφή με το κύκλωμα της μητρικής πλακέτας ή τα εξαρτήματά της.
• Βεβαιωθείτε ότι δεν έχουν απομείνει βίδες ή μεταλλικά εξαρτήματα τοποθετημένα στη μητρική πλακέτα ή μέσα στη θήκη του υπολογιστή.
• Μην τοποθετείτε το σύστημα του υπολογιστή σε μια ανώμαλη επιφάνεια.
• Μην τοποθετείτε το σύστημα του υπολογιστή σε περιβάλλον υψηλής θερμοκρασίας ή υγρό περιβάλλον.
• Η ενεργοποίηση της τροφοδοσίας του υπολογιστή κατά τη διαδικασία εγκατάστασης μπορεί να οδηγήσει σε ζημιά στα εξαρτήματα του συστήματος καθώς και σε σωματική βλάβη στον χρήστη.
• Εάν δεν είστε βέβαιοι για κάποιο βήμα εγκατάστασης ή έχετε πρόβλημα που σχετίζεται με τη χρήση του προϊόντος, συμβουλευτείτε έναν πιστοποιημένο τεχνικό υπολογιστών.
• Εάν χρησιμοποιείτε προσαρμογέα, καλώδιο επέκτασης τροφοδοσίας ή πολύμπριζο, φροντίστε να συμβουλευτείτε τις οδηγίες εγκατάστασης και/ή γείωσης.

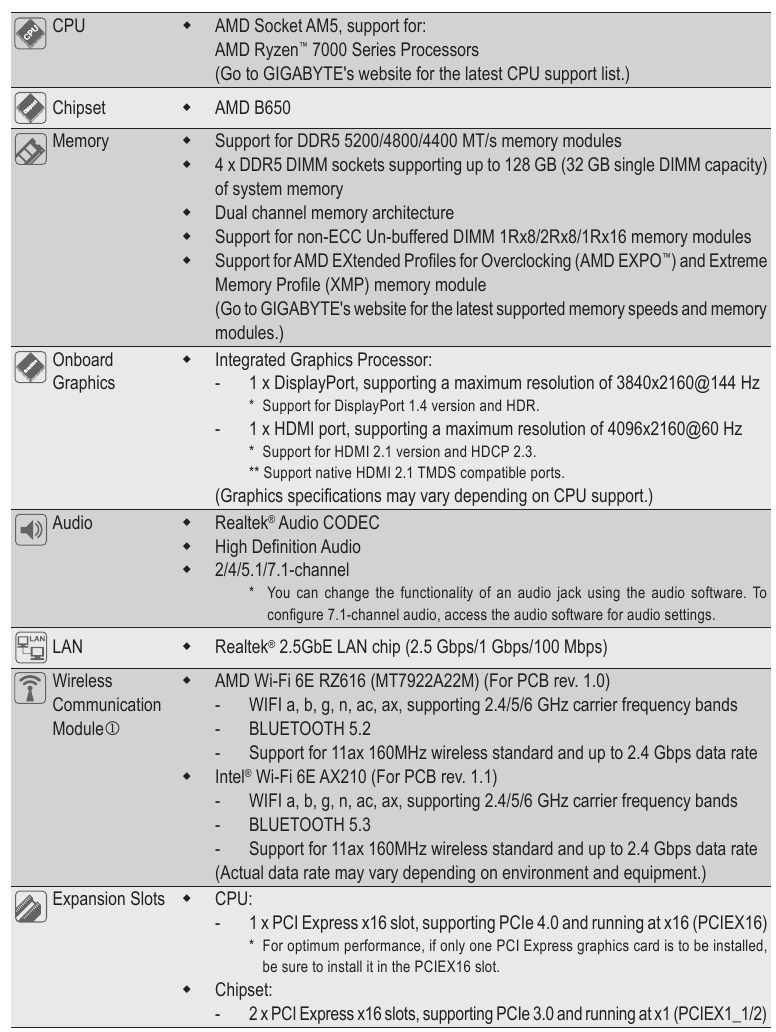

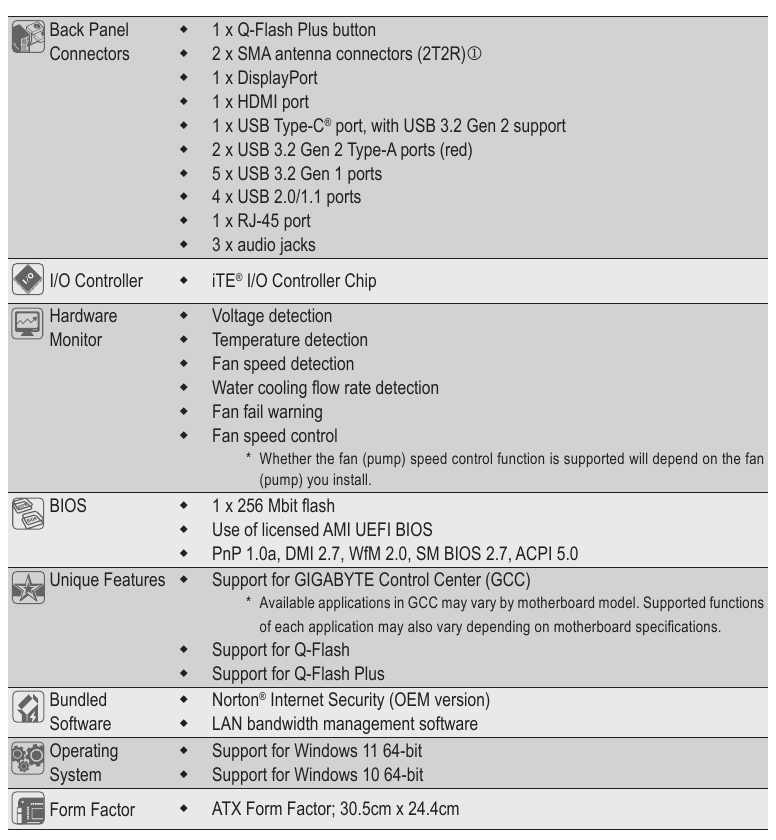

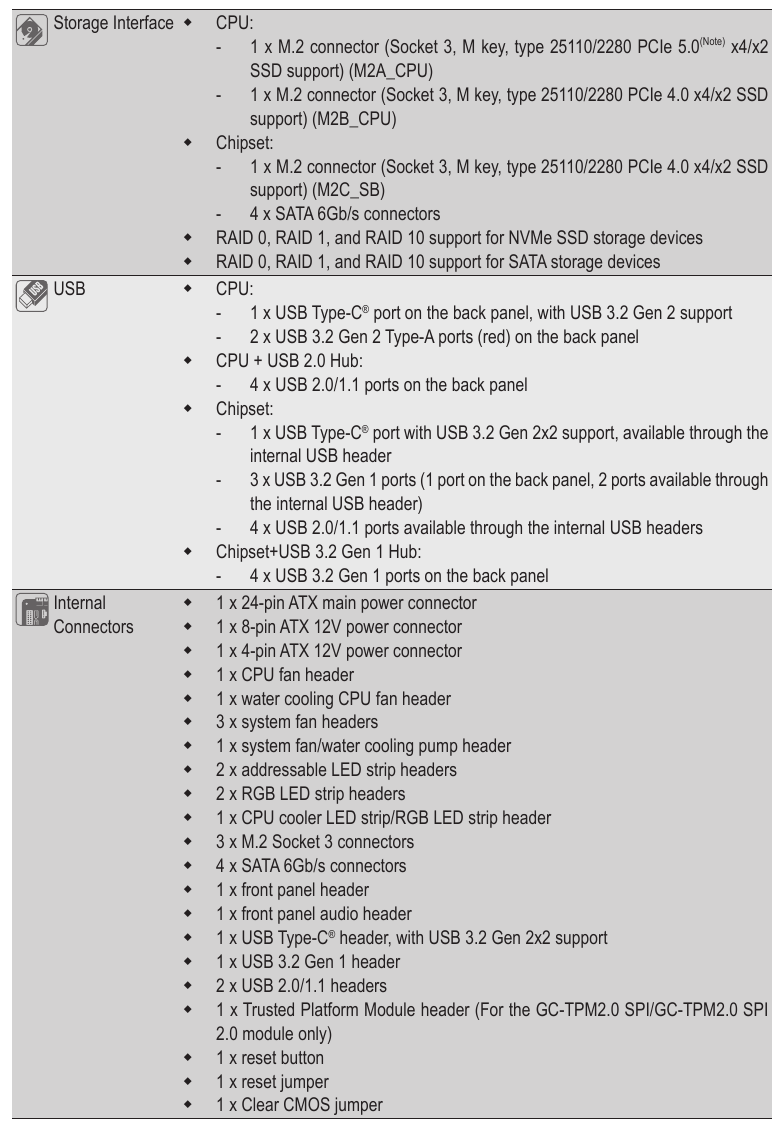

Προδιαγραφές προϊόντος

Σημείωση: Η πραγματική υποστήριξη ενδέχεται να διαφέρει ανάλογα με την CPU


Η GIGABYTE διατηρεί το δικαίωμα να κάνει οποιεσδήποτε αλλαγές στις προδιαγραφές του προϊόντος και στις πληροφορίες που σχετίζονται με το προϊόν χωρίς προηγούμενη ειδοποίηση.

• Επισκεφτείτε τον ιστότοπο της GIGABYTE για λίστες υποστήριξης CPU, μονάδων μνήμης, SSD και συσκευών M.2. https://www.gigabyte.com/Motherboard/B650-AORUS-ELITE-AX-rev-10?m=dl#support-dl https://www.gigabyte.com/Motherboard/B650-AORUS-ELITE-rev-10?m=dl#support-dl
• Επισκεφτείτε τη σελίδα SERVICE/SUPPORT\Utility στον ιστότοπο της GIGABYTE για να κατεβάσετε την πιο πρόσφατη έκδοση των εφαρμογών.
  https://www.gigabyte.com/Support/Utility/Motherboard?m=ut

Εγκατάσταση της CPU και της ψύκτρας CPU

Διαβάστε τις ακόλουθες οδηγίες πριν ξεκινήσετε την εγκατάσταση της CPU:

• Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει την CPU. (Μεταβείτε στον ιστότοπο της GIGABYTE για την πιο πρόσφατη λίστα υποστήριξης CPU.)
• Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε την CPU για να αποφύγετε ζημιά στο υλικό.
• Εντοπίστε το pin ένα της CPU. Η CPU δεν μπορεί να τοποθετηθεί εάν είναι λανθασμένα προσανατολισμένη. (Ή μπορείτε να εντοπίσετε τις εγκοπές και στις δύο πλευρές της CPU και τα κλειδιά ευθυγράμμισης στην υποδοχή CPU.)
• Εφαρμόστε μια ομοιόμορφη και λεπτή στρώση θερμικής πάστας στην επιφάνεια της CPU.
• Μην ενεργοποιείτε τον υπολογιστή εάν δεν είναι εγκατεστημένη η ψύκτρα CPU, διαφορετικά μπορεί να προκληθεί υπερθέρμανση και ζημιά της CPU.
• Ρυθμίστε τη συχνότητα κεντρικού υπολογιστή CPU σύμφωνα με τις προδιαγραφές της CPU. Δεν συνιστάται η ρύθμιση της συχνότητας διαύλου συστήματος πέρα από τις προδιαγραφές υλικού, επειδή δεν πληροί τις τυπικές απαιτήσεις για τα περιφερειακά. Εάν επιθυμείτε να ρυθμίσετε τη συχνότητα πέρα από τις τυπικές προδιαγραφές, κάντε το σύμφωνα με τις προδιαγραφές υλικού, συμπεριλαμβανομένης της CPU, της κάρτας γραφικών, της μνήμης, του σκληρού δίσκου κ.λπ.

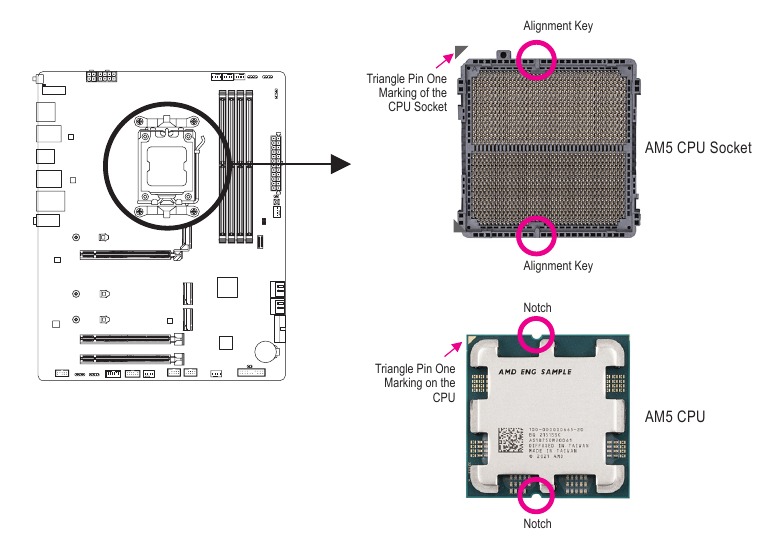

Σημειώστε τον προσανατολισμό της CPU

Σημειώστε τα κλειδιά ευθυγράμμισης στην υποδοχή CPU της μητρικής πλακέτας και τις εγκοπές στην CPU.

Μην αφαιρέσετε το κάλυμμα της υποδοχής CPU πριν τοποθετήσετε την CPU. Μπορεί να ξεκολλήσει αυτόματα από την πλάκα φορτίου αφού τοποθετήσετε την CPU και κλείσετε την πλάκα φορτίου.

• Επισκεφτείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με την εγκατάσταση υλικού.
  http://www.gigabyte.com/WebPage/210/quick-guide.html?m=sw

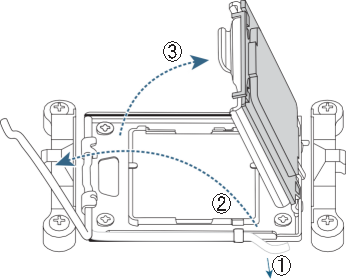

Εγκατάσταση της CPU

Ακολουθήστε τα παρακάτω βήματα για να εγκαταστήσετε σωστά την CPU στην υποδοχή CPU της μητρικής πλακέτας.

1. 1. Πιέστε απαλά προς τα κάτω και μακριά από την υποδοχή τη λαβή του μοχλού της υποδοχής CPU.
   2. Σηκώστε εντελώς τον μοχλό ασφάλισης της υποδοχής CPU.

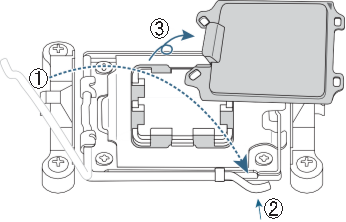

   3. Με τα δάχτυλά σας, κρατήστε το πλαστικό προστατευτικό κάλυμμα που είναι προσαρτημένο στη μεταλλική πλάκα φορτίου για να σηκώσετε και να ανοίξετε τη μεταλλική πλάκα φορτίου.

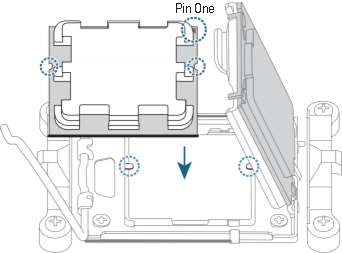

2. Κρατήστε την CPU με τα δάχτυλά σας από τις άκρες. Ευθυγραμμίστε τη σήμανση pin ένα της CPU (τρίγωνο) με τη γωνία pin ένα της υποδοχής CPU (ή μπορείτε να ευθυγραμμίσετε τις εγκοπές της CPU με τα κλειδιά ευθυγράμμισης της υποδοχής) και τοποθετήστε απαλά την CPU στη θέση της.

3. Βεβαιωθείτε ότι η CPU είναι σωστά εγκατεστημένη και, στη συνέχεια, κλείστε την πλάκα φορτίου. Ασφαλίστε τον μοχλό της υποδοχής κάτω από τη γλωττίδα συγκράτησης. Το πλαστικό προστατευτικό κάλυμμα θα ξεκολλήσει μόνο του και μπορεί να αφαιρεθεί.
   *Να αντικαθιστάτε πάντα το πλαστικό προστατευτικό κάλυμμα όταν η CPU δεν είναι εγκατεστημένη για να προστατεύετε την υποδοχή CPU.


Μην ασκήσετε δύναμη για να εμπλέξετε τον μοχλό ασφάλισης της υποδοχής CPU όταν η CPU δεν είναι εγκατεστημένη σωστά, καθώς αυτό θα προκαλούσε ζημιά στην CPU και στην υποδοχή CPU.

Εγκατάσταση της ψύκτρας CPU

Φροντίστε να εγκαταστήσετε την ψύκτρα CPU μετά την εγκατάσταση της CPU. (Η πραγματική διαδικασία εγκατάστασης μπορεί να διαφέρει ανάλογα με την ψύκτρα CPU που θα χρησιμοποιηθεί. Ανατρέξτε στο εγχειρίδιο χρήστη για την ψύκτρα CPU σας.)

1. Εφαρμόστε μια ομοιόμορφη και λεπτή στρώση θερμικής πάστας στην επιφάνεια της εγκατεστημένης CPU.

2. Τύπος A:
   Συνδέστε το κλιπ της ψύκτρας CPU στην προεξοχή στερέωσης στη μία πλευρά του πλαισίου συγκράτησης. Από την άλλη πλευρά, σπρώξτε ευθεία προς τα κάτω το κλιπ της ψύκτρας CPU για να το συνδέσετε στην προεξοχή στερέωσης στο πλαίσιο συγκράτησης. Περιστρέψτε τη λαβή έκκεντρου από την αριστερή πλευρά προς τη δεξιά πλευρά για να ασφαλίσετε στη θέση της.

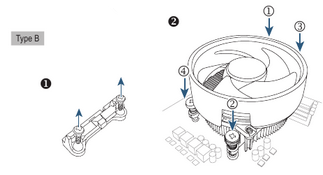

   Τύπος B:

   Πρώτα αφαιρέστε τις τέσσερις βίδες από το πλαίσιο συγκράτησης CPU και αφαιρέστε το πλαίσιο συγκράτησης CPU. Στη συνέχεια, ευθυγραμμίστε τις τέσσερις βίδες ώμου στην ψύκτρα CPU με τις αποστάσεις από την πίσω πλάκα. Στερεώστε κάθε βίδα ώμου με ένα μοτίβο 1-2-3-4 (x) όπως φαίνεται στα δεξιά.


   * Όταν χρησιμοποιείτε ψύκτρα CPU τύπου B, δεν συνιστάται να σφίξετε κάθε βίδα μέχρι τέρμα σε ένα βήμα. Ακολουθήστε τη σειρά 1-2-3-4, σφίξτε τη βίδα δεξιόστροφα 1 περιστροφή ανά βήμα. Επαναλάβετε τα βήματα 1-2-3-4 μέχρι να σφίξουν όλες οι βίδες.
3. Τέλος, συνδέστε τον σύνδεσμο τροφοδοσίας της ψύκτρας CPU στην κεφαλίδα ανεμιστήρα CPU (CPU_FAN) στη μητρική πλακέτα.


Εγκατάσταση της μνήμης

Διαβάστε τις ακόλουθες οδηγίες πριν ξεκινήσετε την εγκατάσταση της μνήμης:

• Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει τη μνήμη. Συνιστάται να χρησιμοποιείτε μνήμη ίδιας χωρητικότητας, μάρκας, ταχύτητας και τσιπ. (Μεταβείτε στον ιστότοπο της GIGABYTE για τις πιο πρόσφατες υποστηριζόμενες ταχύτητες μνήμης και μονάδες μνήμης.)
• Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε τη μνήμη για να αποφύγετε ζημιά στο υλικό.
• Οι μονάδες μνήμης έχουν αδιάβροχο σχεδιασμό. Μια μονάδα μνήμης μπορεί να τοποθετηθεί μόνο σε μία κατεύθυνση. Εάν δεν μπορείτε να τοποθετήσετε τη μνήμη, αλλάξτε την κατεύθυνση.

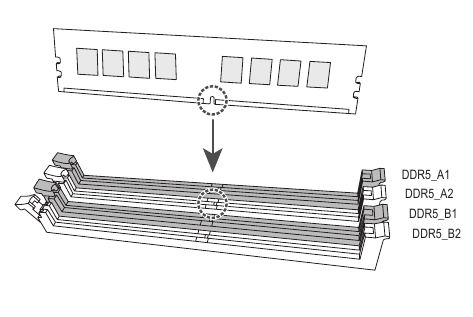

Διαμόρφωση μνήμης διπλού καναλιού

Αυτή η μητρική πλακέτα παρέχει τέσσερις υποδοχές μνήμης και υποστηρίζει την τεχνολογία διπλού καναλιού. Μετά την εγκατάσταση της μνήμης, το BIOS θα ανιχνεύσει αυτόματα τις προδιαγραφές και τη χωρητικότητα της μνήμης. Η ενεργοποίηση της λειτουργίας μνήμης διπλού καναλιού θα διπλασιάσει το αρχικό εύρος ζώνης μνήμης.

Οι τέσσερις υποδοχές μνήμης χωρίζονται σε δύο κανάλια και κάθε κανάλι έχει δύο υποδοχές μνήμης ως εξής:

• Κανάλι A: DDR5_A1, DDR5_A2
• Κανάλι B: DDR5_B1, DDR5_B2

* Συνιστώμενη διαμόρφωση μνήμης διπλού καναλιού:

	DDR5_A1	DDR5_A2	DDR5_B1	DDR5_B2
2 μονάδες	- -	DS/SS	- -	DS/SS
4 μονάδες	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Μονής όψης, DS=Διπλής όψης, "- -"=Χωρίς μνήμη)
Λόγω περιορισμών της CPU, διαβάστε τις ακόλουθες οδηγίες πριν εγκαταστήσετε τη μνήμη σε λειτουργία διπλού καναλιού.

1. Η λειτουργία διπλού καναλιού δεν μπορεί να ενεργοποιηθεί εάν είναι εγκατεστημένη μόνο μία μονάδα μνήμης.

2. Όταν ενεργοποιείτε τη λειτουργία διπλού καναλιού με δύο ή τέσσερις μονάδες μνήμης, συνιστάται να χρησιμοποιείτε μνήμη ίδιας χωρητικότητας, μάρκας, ταχύτητας και τσιπ.

Όταν εγκαθιστάτε μια μεμονωμένη μονάδα μνήμης, συνιστούμε να την εγκαταστήσετε στην υποδοχή DDR5_A2 ή DDR5_B2.

Εγκατάσταση κάρτας επέκτασης

Διαβάστε τις ακόλουθες οδηγίες πριν ξεκινήσετε την εγκατάσταση μιας κάρτας επέκτασης:

• Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει την κάρτα επέκτασης. Διαβάστε προσεκτικά το εγχειρίδιο που συνοδεύει την κάρτα επέκτασης.
• Απενεργοποιείτε πάντα τον υπολογιστή και αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε μια κάρτα επέκτασης για να αποφύγετε την πρόκληση ζημιάς στο υλικό.

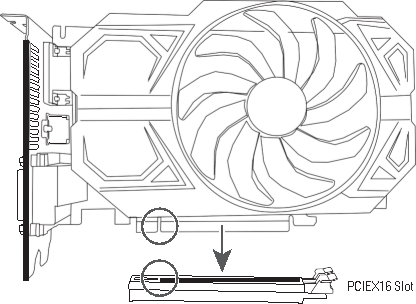

Ακολουθήστε τα παρακάτω βήματα για να εγκαταστήσετε σωστά την κάρτα επέκτασης στην υποδοχή επέκτασης.

1. Εντοπίστε μια υποδοχή επέκτασης που υποστηρίζει την κάρτα σας. Αφαιρέστε το μεταλλικό κάλυμμα της υποδοχής από την πίσω πλευρά του πλαισίου.

2. Ευθυγραμμίστε την κάρτα με την υποδοχή και πιέστε την κάρτα προς τα κάτω μέχρι να εισέλθει πλήρως στην υποδοχή.

3. Βεβαιωθείτε ότι η κάρτα επέκτασης έχει τοποθετηθεί πλήρως στην υποδοχή της.

4. Στερεώστε το μεταλλικό στήριγμα της κάρτας στην πίσω πλευρά του πλαισίου με μια βίδα.

5. Αφού εγκαταστήσετε όλες τις κάρτες επέκτασης, επανατοποθετήστε το(τα) κάλυμμα(τα) του πλαισίου.

6. Ενεργοποιήστε τον υπολογιστή σας. Εάν είναι απαραίτητο, μεταβείτε στο BIOS Setup για να κάνετε τις απαραίτητες αλλαγές του BIOS για τις κάρτες επέκτασης.

7. Εγκαταστήστε το πρόγραμμα οδήγησης που παρέχεται με την κάρτα επέκτασης στο λειτουργικό σας σύστημα.

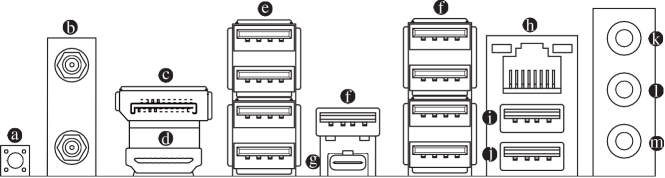

Συνδέσεις πίσω πλαισίου

1. Κουμπί Q-Flash Plus (Σημείωση)
   Το Q-Flash Plus σάς επιτρέπει να ενημερώσετε το BIOS όταν το σύστημά σας είναι απενεργοποιημένο (κατάσταση τερματισμού λειτουργίας S5). Αποθηκεύστε το πιο πρόσφατο BIOS σε μια μονάδα USB και συνδέστε το στην αποκλειστική θύρα και, στη συνέχεια, μπορείτε πλέον να κάνετε flash το BIOS αυτόματα πατώντας απλώς το κουμπί Q-Flash Plus. Το QFLED θα αναβοσβήνει όταν ξεκινήσουν οι δραστηριότητες αντιστοίχισης και φλασαρίσματος του BIOS και θα σταματήσει να αναβοσβήνει όταν ολοκληρωθεί το κύριο φλασάρισμα του BIOS.
2. Υποδοχές κεραίας SMA (2T2R)1
   Χρησιμοποιήστε αυτήν την υποδοχή για να συνδέσετε μια κεραία.
   Σφίξτε τις κεραίες στις υποδοχές της κεραίας και, στη συνέχεια, στοχεύστε τις κεραίες σωστά για καλύτερη λήψη σήματος.
3. DisplayPort
   Το DisplayPort παρέχει ψηφιακή απεικόνιση και ήχο υψηλής ποιότητας, υποστηρίζοντας αμφίδρομη μετάδοση ήχου. Μπορείτε να χρησιμοποιήσετε αυτήν τη θύρα για να συνδέσετε την οθόνη που υποστηρίζει DisplayPort. Σημείωση: Η τεχνολογία DisplayPort μπορεί να υποστηρίξει μέγιστη ανάλυση 3840x2160@144 Hz, αλλά οι πραγματικές υποστηριζόμενες αναλύσεις εξαρτώνται από την οθόνη που χρησιμοποιείται.
4. Θύρα HDMI
   Η θύρα HDMI είναι συμβατή με HDCP 2.3 και υποστηρίζει μορφές Dolby TrueHD και DTS HD Master Audio. Υποστηρίζει επίσης έξοδο ήχου LPCM 7.1 καναλιών έως 192KHz/24bit. Μπορείτε να χρησιμοποιήσετε αυτήν τη θύρα για να συνδέσετε την οθόνη που υποστηρίζει HDMI. Η μέγιστη υποστηριζόμενη ανάλυση είναι 4096x2160@60 Hz, αλλά οι πραγματικές υποστηριζόμενες αναλύσεις εξαρτώνται από την οθόνη που χρησιμοποιείται.
   Μετά την εγκατάσταση της συσκευής DisplayPort/HDMI, βεβαιωθείτε ότι έχετε ορίσει την προεπιλεγμένη συσκευή αναπαραγωγής ήχου σε DisplayPort/HDMI. (Το όνομα του στοιχείου μπορεί να διαφέρει ανάλογα με το λειτουργικό σας σύστημα.)
5. Θύρα USB 2.0/1.1
   Η θύρα USB υποστηρίζει την προδιαγραφή USB 2.0/1.1. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
6. Θύρα USB 3.2 Gen 1
   Η θύρα USB 3.2 Gen 1 υποστηρίζει την προδιαγραφή USB 3.2 Gen 1 και είναι συμβατή με την προδιαγραφή USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
   • Όταν αφαιρείτε το καλώδιο που είναι συνδεδεμένο σε μια σύνδεση του πίσω πίνακα, αφαιρέστε πρώτα το καλώδιο από τη συσκευή σας και, στη συνέχεια, αφαιρέστε το από τη μητρική πλακέτα.
   • Όταν αφαιρείτε το καλώδιο, τραβήξτε το ίσια έξω από τη σύνδεση. Μην το κουνάτε από τη μια πλευρά στην άλλη για να αποφύγετε ένα ηλεκτρικό βραχυκύκλωμα μέσα στη σύνδεση του καλωδίου.
7. Θύρα USB Type-C® (με υποστήριξη USB 3.2 Gen 2)
   Η αναστρέψιμη θύρα USB υποστηρίζει την προδιαγραφή USB 3.2 Gen 2 και είναι συμβατή με την προδιαγραφή USB 3.2 Gen 1 και USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
8. Θύρα RJ-45 LAN
   Η θύρα Gigabit Ethernet LAN παρέχει σύνδεση στο Internet με ρυθμό δεδομένων έως και 2,5 Gbps. Ακολουθούν οι καταστάσεις των LED της θύρας LAN.


   Ταχύτητα LED:
   Κατάσταση	Περιγραφή
   Πορτοκαλί	Ρυθμός δεδομένων 2,5 Gbps
   Πράσινο	Ρυθμός δεδομένων 1 Gbps
   Απενεργοποίηση	Ρυθμός δεδομένων 100 Mbps
   Δραστηριότητα LED:
   Κατάσταση	Περιγραφή
   Αναβοσβήνει	Πραγματοποιείται μετάδοση ή λήψη δεδομένων
   Απενεργοποίηση	Δεν πραγματοποιείται μετάδοση ή λήψη δεδομένων

• Θύρα USB 3.2 Gen 2 Type-A (Κόκκινο)
  Η θύρα USB 3.2 Gen 2 υποστηρίζει την προδιαγραφή USB 3.2 Gen 2 και είναι συμβατή με την προδιαγραφή USB 3.2 Gen 1 και USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
• Θύρα USB 3.2 Gen 2 Type-A (Κόκκινο) (Θύρα Q-Flash Plus)
  Η θύρα USB 3.2 Gen 2 υποστηρίζει την προδιαγραφή USB 3.2 Gen 2 και είναι συμβατή με την προδιαγραφή USB 3.2 Gen 1 και USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB. Πριν χρησιμοποιήσετε το Q-Flash Plus (Σημείωση), βεβαιωθείτε ότι έχετε τοποθετήσει πρώτα τη μονάδα flash USB σε αυτήν τη θύρα.
• Είσοδος γραμμής/Έξοδος πίσω ηχείου
  Η υποδοχή εισόδου γραμμής. Χρησιμοποιήστε αυτήν την υποδοχή ήχου για συσκευές εισόδου γραμμής, όπως μια μονάδα οπτικού δίσκου, walkman, κ.λπ.
• Έξοδος γραμμής/Έξοδος μπροστινού ηχείου
  Η υποδοχή εξόδου γραμμής.
• Είσοδος μικροφώνου/Έξοδος κεντρικού ηχείου/Subwoofer
  Η υποδοχή εισόδου μικροφώνου.
  Διαμορφώσεις υποδοχής ήχου:

  Υποδοχή	Ακουστικά/ 2 καναλιών	4 καναλιών	5.1 καναλιών	7.1 καναλιών
  k. Είσοδος γραμμής/Έξοδος πίσω ηχείου
  l. Έξοδος γραμμής/Έξοδος μπροστινού ηχείου
  m. Είσοδος μικροφώνου/Έξοδος κεντρικού ηχείου/Subwoofer
  Έξοδος γραμμής μπροστινού πίνακα/Έξοδος πλευρικού ηχείου

  Μπορείτε να αλλάξετε τη λειτουργικότητα μιας υποδοχής ήχου χρησιμοποιώντας το λογισμικό ήχου. Για να διαμορφώσετε τον ήχο 7.1 καναλιών, αποκτήστε πρόσβαση στο λογισμικό ήχου για ρυθμίσεις ήχου.

  Επισκεφθείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με τη διαμόρφωση του λογισμικού ήχου.
  https://www.gigabyte.com/WebPage/697/realtek897-audio.html

(Σημείωση) Για να ενεργοποιήσετε τη λειτουργία Q-Flash Plus, μεταβείτε στη σελίδα "Μοναδικά χαρακτηριστικά" του ιστότοπου της GIGABYTE για περισσότερες πληροφορίες.

Ενσωματωμένα κουμπιά και LED

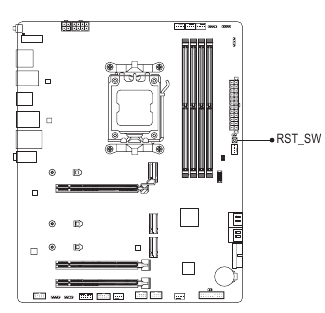

Γρήγορο κουμπί

Το κουμπί επαναφοράς (RST_SW) επιτρέπει στους χρήστες να ενεργοποιούν/απενεργοποιούν γρήγορα τον υπολογιστή σε ένα περιβάλλον ανοιχτής θήκης όταν θέλουν να αλλάξουν εξαρτήματα υλικού ή να πραγματοποιήσουν δοκιμές υλικού.

Το κουμπί επαναφοράς σάς παρέχει πολλές λειτουργίες για χρήση. Για να αλλάξετε τη λειτουργία του κουμπιού για να εκτελεί διαφορετικές εργασίες, μεταβείτε στη σελίδα "BIOS Setup" του ιστότοπου της GIGABYTE και αναζητήστε το "RST_SW (MULTIKEY)" για περισσότερες πληροφορίες.

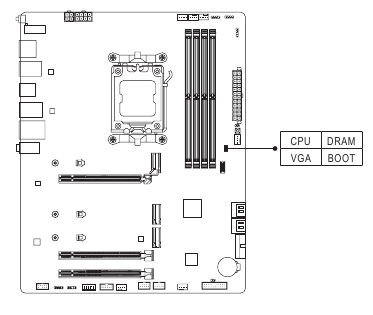

LED κατάστασης

Τα LED κατάστασης δείχνουν εάν η CPU, η μνήμη, η κάρτα γραφικών και το λειτουργικό σύστημα λειτουργούν σωστά μετά την ενεργοποίηση του συστήματος. Εάν το CPU/DRAM/VGA LED είναι αναμμένο, αυτό σημαίνει ότι η αντίστοιχη συσκευή δεν λειτουργεί κανονικά. Εάν το BOOT LED είναι αναμμένο, αυτό σημαίνει ότι δεν έχετε εισέλθει ακόμη στο λειτουργικό σύστημα.

CPU: CPU status LED (LED κατάστασης CPU)
DRAM: Memory status LED (LED κατάστασης μνήμης)
VGA: Graphics card status LED (LED κατάστασης κάρτας γραφικών)
BOOT: Operating system status LED (LED κατάστασης λειτουργικού συστήματος)

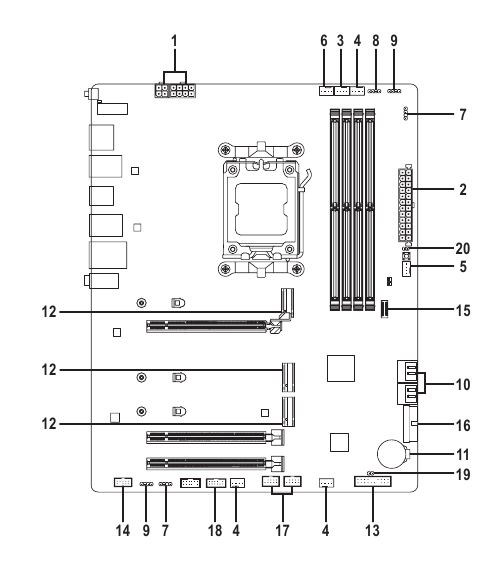

Εσωτερικές Συνδέσεις

1. ATX_12V/ATX_12V1
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3
5. SYS_FAN4_PUMP
6. CPU_OPT
7. D_LED1/D_LED2
8. CPU_LED
9. LED_C1/LED_C2
10. SATA3 0/1/2/3
11. BAT

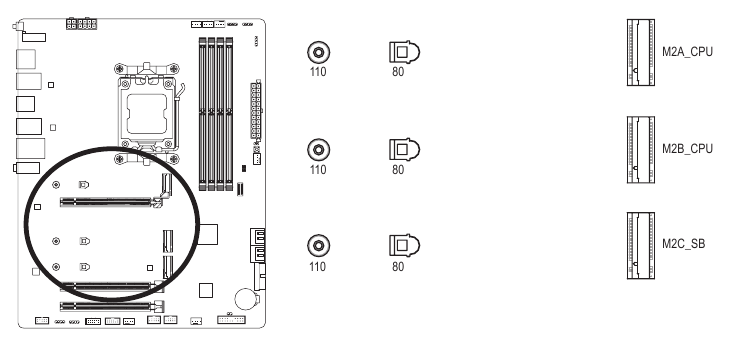

12. M2A_CPU/M2B_CPU/M2C_SB

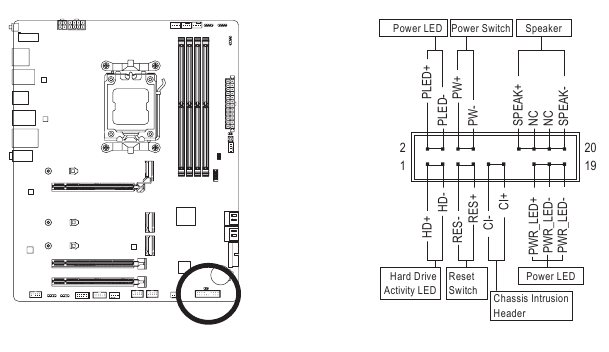

13. F_PANEL

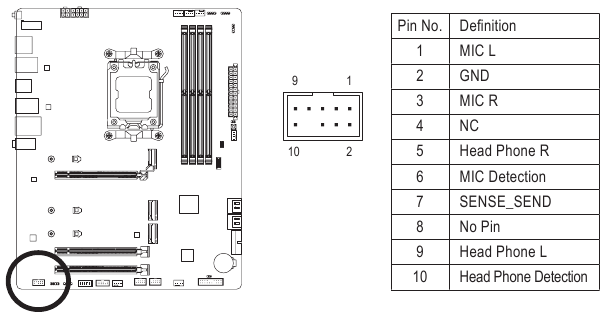

14. F_AUDIO
15. F_U320G

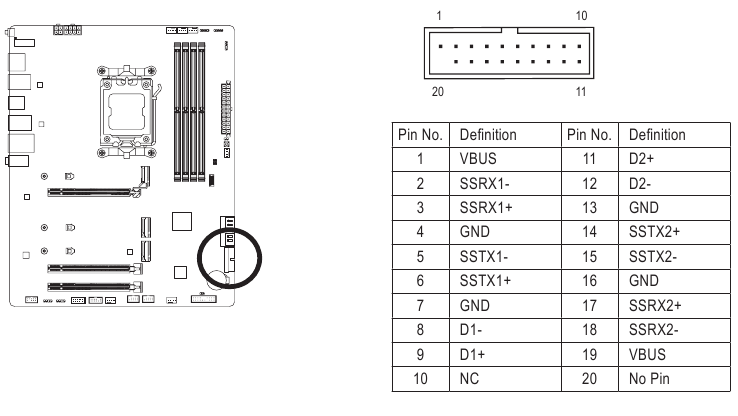

16. F_U32

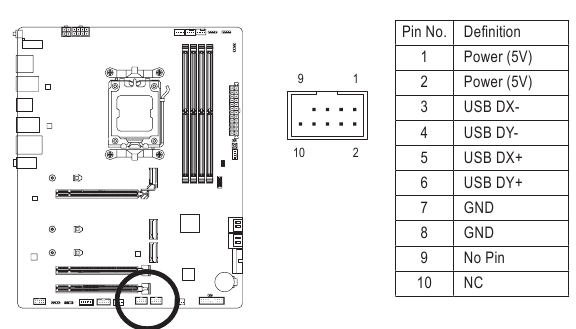

17. F_USB1/F_USB2

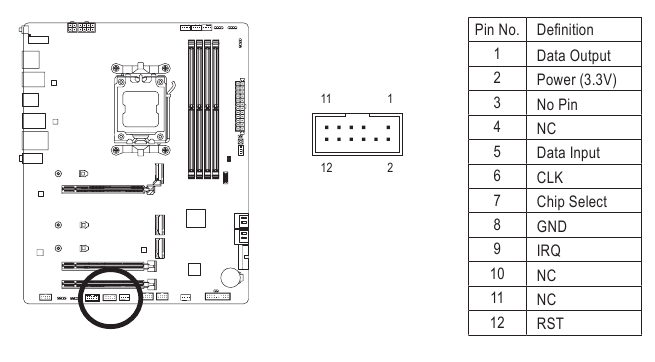

18. SPI_TPM

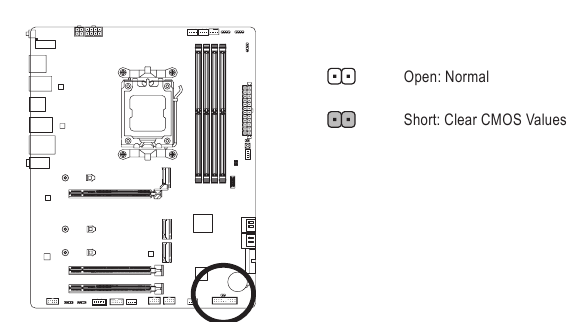

19. CLR_CMOS

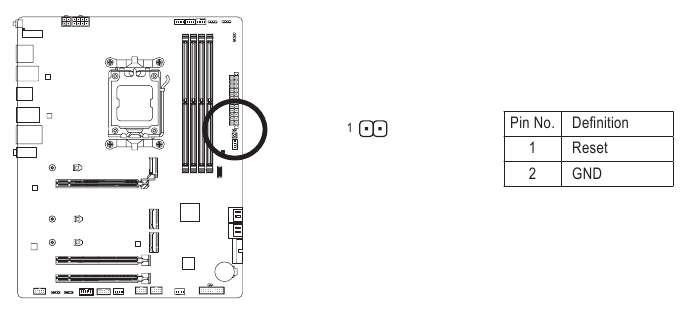

20. RST

Διαβάστε τις ακόλουθες οδηγίες πριν συνδέσετε εξωτερικές συσκευές:

• Βεβαιωθείτε πρώτα ότι οι συσκευές σας συμμορφώνονται με τις συνδέσεις που θέλετε να συνδέσετε.
• Πριν εγκαταστήσετε τις συσκευές, φροντίστε να απενεργοποιήσετε τις συσκευές και τον υπολογιστή σας. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στις συσκευές.
• Αφού εγκαταστήσετε τη συσκευή και πριν ενεργοποιήσετε τον υπολογιστή, βεβαιωθείτε ότι το καλώδιο της συσκευής έχει συνδεθεί με ασφάλεια στην υποδοχή της μητρικής πλακέτας.

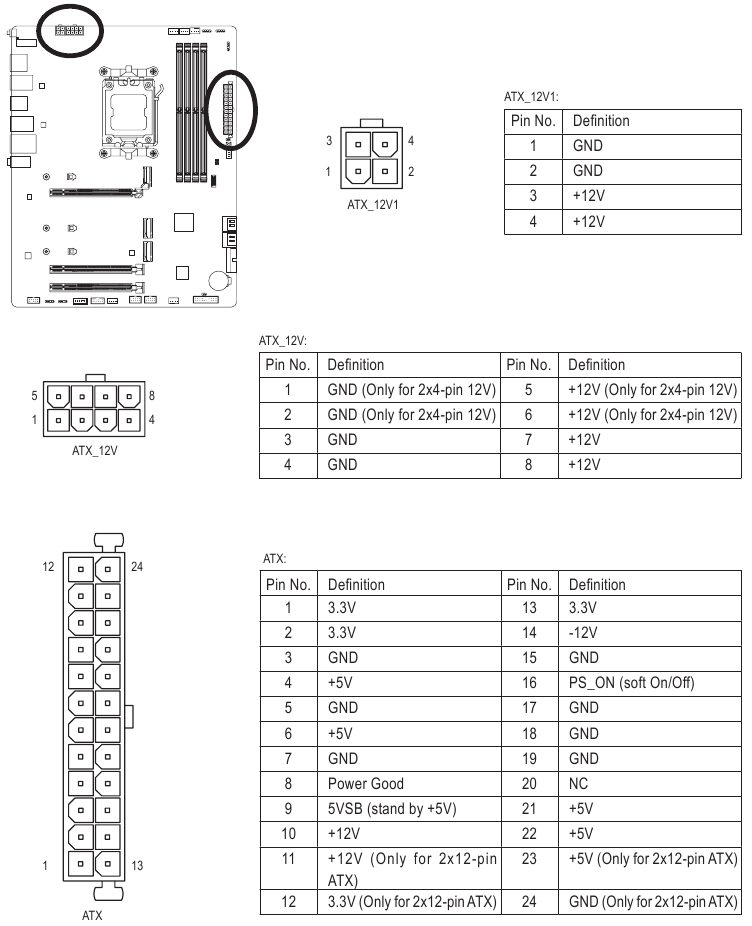

ATX_12V1/ATX_12V/ATX (Υποδοχές τροφοδοσίας 2x2, 2x4, 12V και κύρια υποδοχή τροφοδοσίας 2x12)

Με τη χρήση της υποδοχής τροφοδοσίας, το τροφοδοτικό μπορεί να παρέχει αρκετή σταθερή ισχύ σε όλα τα εξαρτήματα της μητρικής πλακέτας. Πριν συνδέσετε την υποδοχή τροφοδοσίας, βεβαιωθείτε πρώτα ότι το τροφοδοτικό είναι απενεργοποιημένο και ότι όλες οι συσκευές είναι σωστά εγκατεστημένες. Η υποδοχή τροφοδοσίας διαθέτει αλάνθαστο σχεδιασμό. Συνδέστε το καλώδιο τροφοδοσίας στην υποδοχή τροφοδοσίας με τον σωστό προσανατολισμό.

Η υποδοχή τροφοδοσίας 12V τροφοδοτεί κυρίως την CPU. Εάν η υποδοχή τροφοδοσίας 12V δεν είναι συνδεδεμένη, ο υπολογιστής δεν θα ξεκινήσει.
Για να καλυφθούν οι απαιτήσεις επέκτασης, συνιστάται η χρήση τροφοδοτικού που μπορεί να αντέξει υψηλή κατανάλωση ισχύος (500 W ή μεγαλύτερη). Εάν χρησιμοποιηθεί τροφοδοτικό που δεν παρέχει την απαιτούμενη ισχύ, το αποτέλεσμα μπορεί να οδηγήσει σε ένα ασταθές ή μη εκκινήσιμο σύστημα.

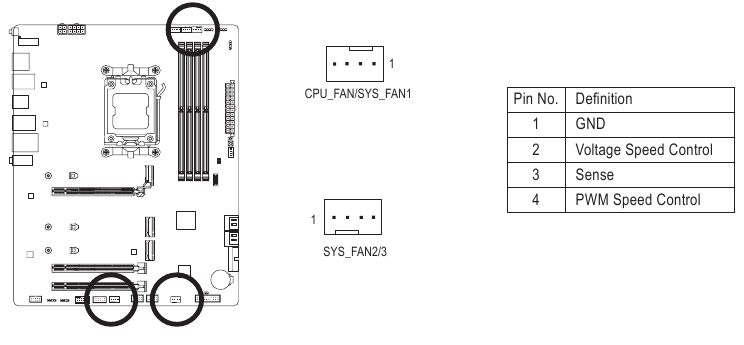

CPU_FAN/SYS_FAN1/2/3 (Υποδοχές ανεμιστήρα)

Όλες οι υποδοχές ανεμιστήρα σε αυτήν τη μητρική πλακέτα είναι 4 ακίδων. Οι περισσότερες υποδοχές ανεμιστήρα διαθέτουν αλάνθαστο σχεδιασμό εισαγωγής. Όταν συνδέετε ένα καλώδιο ανεμιστήρα, φροντίστε να το συνδέσετε με τον σωστό προσανατολισμό (το μαύρο καλώδιο σύνδεσης είναι το καλώδιο γείωσης). Η λειτουργία ελέγχου ταχύτητας απαιτεί τη χρήση ανεμιστήρα με σχεδιασμό ελέγχου ταχύτητας ανεμιστήρα. Για βέλτιστη απαγωγή θερμότητας, συνιστάται η εγκατάσταση ενός ανεμιστήρα συστήματος μέσα στο πλαίσιο.

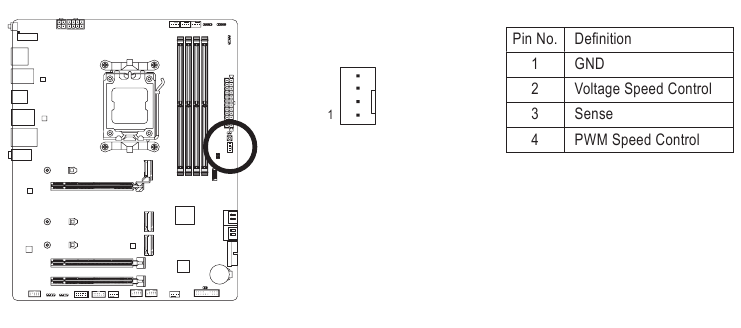

SYS_FAN4_PUMP (Υποδοχή ανεμιστήρα συστήματος/αντλίας υδρόψυξης)

Η υποδοχή ανεμιστήρα/αντλίας είναι 4 ακίδων. Οι περισσότερες υποδοχές ανεμιστήρα διαθέτουν αλάνθαστο σχεδιασμό εισαγωγής. Όταν συνδέετε ένα καλώδιο ανεμιστήρα, φροντίστε να το συνδέσετε με τον σωστό προσανατολισμό (το μαύρο καλώδιο σύνδεσης είναι το καλώδιο γείωσης). Η λειτουργία ελέγχου ταχύτητας απαιτεί τη χρήση ανεμιστήρα με σχεδιασμό ελέγχου ταχύτητας ανεμιστήρα. Για βέλτιστη απαγωγή θερμότητας, συνιστάται η εγκατάσταση ενός ανεμιστήρα συστήματος μέσα στο πλαίσιο. Η υποδοχή παρέχει επίσης έλεγχο ταχύτητας για μια αντλία υδρόψυξης. Μεταβείτε στη σελίδα "BIOS Setup" (Ρύθμιση BIOS) του ιστότοπου της GIGABYTE και αναζητήστε το "Smart Fan 6" για περισσότερες πληροφορίες.

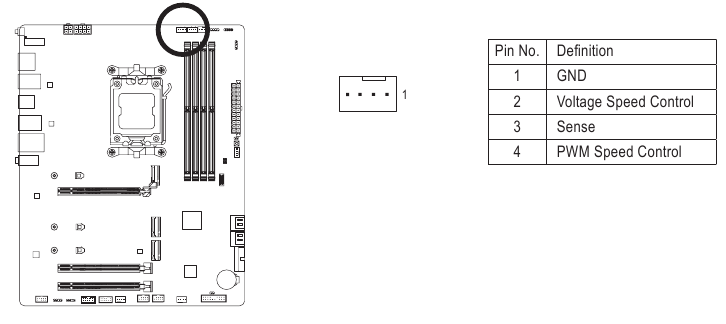

CPU_OPT (Υποδοχή ανεμιστήρα CPU υδρόψυξης)

Η υποδοχή ανεμιστήρα είναι 4 ακίδων και διαθέτει αλάνθαστο σχεδιασμό εισαγωγής. Οι περισσότερες υποδοχές ανεμιστήρα διαθέτουν αλάνθαστο σχεδιασμό εισαγωγής. Όταν συνδέετε ένα καλώδιο ανεμιστήρα, φροντίστε να το συνδέσετε με τον σωστό προσανατολισμό (το μαύρο καλώδιο σύνδεσης είναι το καλώδιο γείωσης). Η λειτουργία ελέγχου ταχύτητας απαιτεί τη χρήση ανεμιστήρα με σχεδιασμό ελέγχου ταχύτητας ανεμιστήρα.

Υποδοχή	CPU_FAN	SYS_FAN1/2/3	SYS_FAN4_PUMP	CPU_OPT
Μέγιστο ρεύμα	2Α	2Α	2Α	2Α
Μέγιστη ισχύς	24W	24W	24W	24W

• Βεβαιωθείτε ότι έχετε συνδέσει τα καλώδια του ανεμιστήρα στις υποδοχές του ανεμιστήρα για να αποφύγετε την υπερθέρμανση της CPU και του συστήματός σας. Η υπερθέρμανση μπορεί να προκαλέσει ζημιά στην CPU ή το σύστημα μπορεί να κολλήσει.
• Αυτές οι υποδοχές ανεμιστήρα δεν είναι μπλοκ βραχυκυκλωτήρα διαμόρφωσης. Μην τοποθετείτε ένα καπάκι βραχυκυκλωτήρα στις υποδοχές.

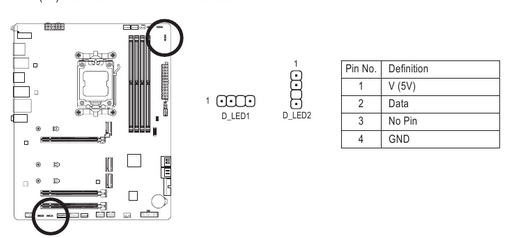

D_LED1/D_LED2 (Διευθυνσιοδοτούμενες υποδοχές ταινίας LED)

Οι υποδοχές μπορούν να χρησιμοποιηθούν για τη σύνδεση μιας τυπικής διευθυνσιοδοτούμενης ταινίας LED 5050, με μέγιστη ονομαστική ισχύ 5A (5V) και μέγιστο αριθμό 1000 LED.


Συνδέστε τη διευθυνσιοδοτούμενη ταινία LED στην υποδοχή. Η ακίδα τροφοδοσίας (σημειωμένη με ένα τρίγωνο στο βύσμα) της ταινίας LED πρέπει να συνδεθεί στην ακίδα 1 της διευθυνσιοδοτούμενης υποδοχής ταινίας LED. Η λανθασμένη σύνδεση μπορεί να οδηγήσει σε ζημιά της ταινίας LED.

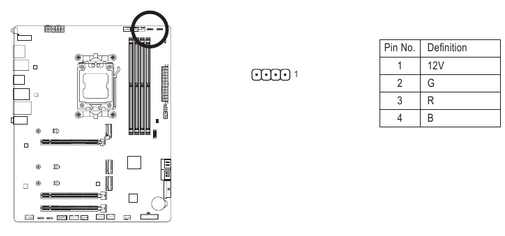

CPU_LED (Υποδοχή ταινίας LED ψύκτρας CPU/ταινίας LED RGB)

Η υποδοχή μπορεί να χρησιμοποιηθεί για τη σύνδεση μιας ταινίας LED ψύκτρας CPU ή μιας τυπικής ταινίας LED RGB 5050 (12V/G/R/B), με μέγιστη ονομαστική ισχύ 2A (12V) και μέγιστο μήκος 2m.

Συνδέστε την ταινία LED ψύκτρας CPU/την ταινία LED RGB στην υποδοχή. Η ακίδα τροφοδοσίας (σημειωμένη με ένα τρίγωνο στο βύσμα) της ταινίας LED πρέπει να συνδεθεί στην ακίδα 1 (12V) αυτής της υποδοχής. Η λανθασμένη σύνδεση μπορεί να οδηγήσει σε ζημιά της ταινίας LED.

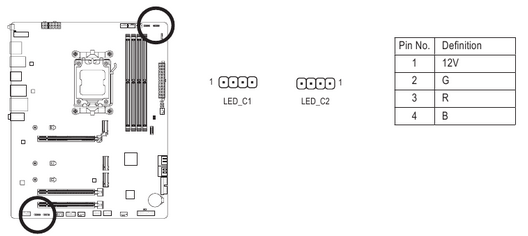

LED_C1/LED_C2 (Υποδοχές ταινίας LED RGB)

Οι υποδοχές μπορούν να χρησιμοποιηθούν για τη σύνδεση μιας τυπικής ταινίας LED RGB 5050 (12V/G/R/B), με μέγιστη ονομαστική ισχύ 2A (12V) και μέγιστο μήκος 2m.

Συνδέστε την ταινία LED RGB στην υποδοχή. Η ακίδα τροφοδοσίας (σημειωμένη με ένα τρίγωνο στο βύσμα) της ταινίας LED πρέπει να συνδεθεί στην ακίδα 1 (12V) αυτής της υποδοχής. Η λανθασμένη σύνδεση μπορεί να οδηγήσει σε ζημιά της ταινίας LED.

Για να μάθετε πώς να ενεργοποιείτε/απενεργοποιείτε τα φώτα της ταινίας LED, μεταβείτε στη σελίδα "Unique Features" (Μοναδικά χαρακτηριστικά) του ιστότοπου της GIGABYTE.
Πριν εγκαταστήσετε τις συσκευές, φροντίστε να απενεργοποιήσετε τις συσκευές και τον υπολογιστή σας. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στις συσκευές.

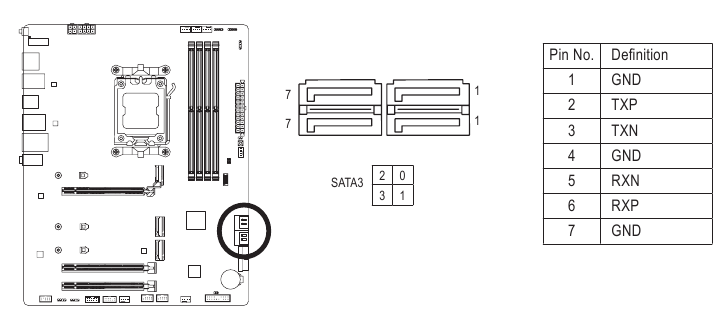

SATA3 0/1/2/3 (Υποδοχές SATA 6Gb/s)

Οι υποδοχές SATA συμμορφώνονται με το πρότυπο SATA 6Gb/s και είναι συμβατές με τα πρότυπα SATA 3Gb/s και SATA 1.5Gb/s. Κάθε υποδοχή SATA υποστηρίζει μία μόνο συσκευή SATA. Οι υποδοχές SATA υποστηρίζουν RAID 0, RAID 1 και RAID 10. Μεταβείτε στη σελίδα "Configuring a RAID Set" (Διαμόρφωση συνόλου RAID) του ιστότοπου της GIGABYTE για οδηγίες σχετικά με τη διαμόρφωση ενός πίνακα RAID.

Για να ενεργοποιήσετε τη ζεστή σύνδεση για τις θύρες SATA, μεταβείτε στη σελίδα "BIOS Setup" (Ρύθμιση BIOS) του ιστότοπου της GIGABYTE και αναζητήστε το "SATA Configuration" για περισσότερες πληροφορίες.

BAT (Μπαταρία)

Η μπαταρία παρέχει ρεύμα για να διατηρεί τις τιμές (όπως διαμορφώσεις BIOS, πληροφορίες ημερομηνίας και ώρας) στο CMOS όταν ο υπολογιστής είναι απενεργοποιημένος. Αντικαταστήστε την μπαταρία όταν η τάση της μπαταρίας πέσει σε χαμηλό επίπεδο, διαφορετικά οι τιμές του CMOS ενδέχεται να μην είναι ακριβείς ή να χαθούν.

Μπορείτε να απαλείψετε τις τιμές CMOS αφαιρώντας την μπαταρία:

1. Απενεργοποιήστε τον υπολογιστή σας και αποσυνδέστε το καλώδιο τροφοδοσίας.

2. Αφαιρέστε απαλά την μπαταρία από τη βάση της μπαταρίας και περιμένετε ένα λεπτό. (Ή χρησιμοποιήστε ένα μεταλλικό αντικείμενο όπως ένα κατσαβίδι για να αγγίξετε τους θετικούς και αρνητικούς ακροδέκτες της βάσης της μπαταρίας, βραχυκυκλώνοντάς τους για 5 δευτερόλεπτα.)

3. Αντικαταστήστε την μπαταρία.

4. Συνδέστε το καλώδιο τροφοδοσίας και επανεκκινήστε τον υπολογιστή σας.

• Να απενεργοποιείτε πάντα τον υπολογιστή σας και να αποσυνδέετε το καλώδιο τροφοδοσίας πριν αντικαταστήσετε την μπαταρία.
• Αντικαταστήστε την μπαταρία με μια ισοδύναμη. Ενδέχεται να προκληθεί ζημιά στις συσκευές σας εάν η μπαταρία αντικατασταθεί με ένα λανθασμένο μοντέλο.
• Επικοινωνήστε με τον τόπο αγοράς ή τον τοπικό αντιπρόσωπο εάν δεν μπορείτε να αντικαταστήσετε την μπαταρία μόνοι σας ή δεν είστε σίγουροι για το μοντέλο της μπαταρίας.
• Κατά την εγκατάσταση της μπαταρίας, σημειώστε τον προσανατολισμό της θετικής πλευράς (+) και της αρνητικής πλευράς (-) της μπαταρίας (η θετική πλευρά πρέπει να είναι στραμμένη προς τα πάνω).
• Οι χρησιμοποιημένες μπαταρίες πρέπει να αντιμετωπίζονται σύμφωνα με τους τοπικούς περιβαλλοντικούς κανονισμούς.

M2A_CPU/M2B_CPU/M2C_SB (Υποδοχές M.2 Socket 3)

Υπάρχουν δύο τύποι M.2 SSD: M.2 SATA SSD και M.2 PCIe SSD. Αυτή η μητρική πλακέτα υποστηρίζει μόνο M.2 PCIe SSD. Σημειώστε ότι ένα M.2 PCIe SSD δεν μπορεί να χρησιμοποιηθεί για τη δημιουργία ενός συνόλου RAID με έναν σκληρό δίσκο SATA. Μεταβείτε στη σελίδα "Διαμόρφωση ενός συνόλου RAID" του ιστότοπου της GIGABYTE για οδηγίες σχετικά με τη διαμόρφωση μιας συστοιχίας RAID.

Ακολουθήστε τα παρακάτω βήματα για να εγκαταστήσετε σωστά ένα M.2 SSD στην υποδοχή M.2.
Βήμα 1:
Ξεβιδώστε τις βίδες στην ψύκτρα της μητρικής πλακέτας διαγώνια για να αφαιρέσετε την ψύκτρα. Επιλέξτε την υποδοχή M.2 που θέλετε να χρησιμοποιήσετε και πιέστε προς τα κάτω το κλιπ M.2 EZ-Latch για να το ανοίξετε. Χαλαρώστε το κλιπ M.2 EZ-Latch με ένα κατσαβίδι, μετακινήστε το στην οπή στήριξης για το M.2 SSD σας και σφίξτε το στην οπή.

• Εάν θέλετε να εγκαταστήσετε ένα M.2 SSD που συνοδεύεται από τη δική του ψύκτρα, πρέπει πρώτα να αφαιρέσετε το κλιπ EZ-Latch και να χρησιμοποιήσετε τη βίδα και τον αποστάτη που παρέχονται για να στερεώσετε το SSD.
• Εάν θέλετε να εγκαταστήσετε ένα M.2 SSD στην οπή 110 mm που έχει ήδη έναν αποστάτη ψύκτρας μητρικής πλακέτας, φροντίστε να αφαιρέσετε πρώτα το κλιπ EZ-Latch και να χρησιμοποιήσετε τη βίδα ψύκτρας μητρικής πλακέτας για να ασφαλίσετε την ψύκτρα και το SSD.

Βήμα 2:
Εισαγάγετε το M.2 SSD στην υποδοχή M.2 υπό γωνία. Πιέστε προς τα κάτω το μπροστινό άκρο του M.2 SSD και κλείστε το κλιπ M.2 EZ-Latch για να ασφαλίσετε το M.2 SSD.

Βήμα 3:
Αφαιρέστε την προστατευτική μεμβράνη από το κάτω μέρος της ψύκτρας της μητρικής πλακέτας και, στη συνέχεια, αντικαταστήστε την ψύκτρα και σφίξτε τις βίδες διαγώνια.

*Τύποι M.2 SSD που υποστηρίζονται από κάθε υποδοχή M.2:

	M.2 PCIe x4 SSD	M.2 PCIe x2 SSD	M.2 SATA SSD
M2A_CPU
M2B_CPU
M2C_SB

Επισκεφθείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με τη χρήση του M.2 EZ-Latch.
Εγκαταστήστε το M.2 SSD:https://www.gigabyte.com/WebPage/919/M2-ezlatch.html
*Η σχεδίαση της ψύκτρας της μητρικής πλακέτας ενδέχεται να διαφέρει ανάλογα με το μοντέλο.

F_PANEL (Επικεφαλίδα μπροστινού πίνακα)

Συνδέστε τον διακόπτη τροφοδοσίας, τον διακόπτη επαναφοράς, το ηχείο, τον διακόπτη/αισθητήρα εισβολής πλαισίου και την ένδειξη κατάστασης συστήματος στο πλαίσιο σε αυτήν την επικεφαλίδα σύμφωνα με τις παρακάτω αντιστοιχίσεις ακίδων. Σημειώστε τις θετικές και αρνητικές ακίδες πριν συνδέσετε τα καλώδια.

• PLED/PWR_LED (LED τροφοδοσίας):

  Συνδέεται στην ένδειξη κατάστασης τροφοδοσίας στην μπροστινή όψη του πλαισίου. Η λυχνία LED είναι αναμμένη όταν το σύστημα λειτουργεί. Η λυχνία LED είναι σβηστή όταν το σύστημα βρίσκεται σε κατάσταση αναστολής λειτουργίας S3/S4 ή είναι απενεργοποιημένο (S5).
• PW (Διακόπτης τροφοδοσίας):
  Συνδέεται στον διακόπτη τροφοδοσίας στην μπροστινή όψη του πλαισίου. Μπορείτε να διαμορφώσετε τον τρόπο απενεργοποίησης του συστήματός σας χρησιμοποιώντας τον διακόπτη τροφοδοσίας (μεταβείτε στη σελίδα "Ρύθμιση BIOS" του ιστότοπου της GIGABYTE και αναζητήστε το "Soft-Off by PWR-BTTN" για περισσότερες πληροφορίες).
• SPEAK (Ηχείο):
  Συνδέεται στο ηχείο στην μπροστινή όψη του πλαισίου. Το σύστημα αναφέρει την κατάσταση εκκίνησης του συστήματος εκδίδοντας έναν κωδικό ηχητικού σήματος. Ένα μόνο σύντομο ηχητικό σήμα θα ακουστεί εάν δεν εντοπιστεί κανένα πρόβλημα κατά την εκκίνηση του συστήματος.
• HD (LED δραστηριότητας σκληρού δίσκου):
  Συνδέεται στο LED δραστηριότητας σκληρού δίσκου στην μπροστινή όψη του πλαισίου. Η λυχνία LED είναι αναμμένη όταν ο σκληρός δίσκος διαβάζει ή γράφει δεδομένα.
• RES (Διακόπτης επαναφοράς):
  Συνδέεται στον διακόπτη επαναφοράς στην μπροστινή όψη του πλαισίου. Πατήστε τον διακόπτη επαναφοράς για να επανεκκινήσετε τον υπολογιστή εάν ο υπολογιστής παγώσει και αποτύχει να εκτελέσει μια κανονική επανεκκίνηση.
• CI (Επικεφαλίδα εισβολής πλαισίου):
  Συνδέεται στον διακόπτη/αισθητήρα εισβολής πλαισίου στο πλαίσιο που μπορεί να ανιχνεύσει εάν έχει αφαιρεθεί το κάλυμμα του πλαισίου. Αυτή η λειτουργία απαιτεί ένα πλαίσιο με διακόπτη/αισθητήρα εισβολής πλαισίου.
• NC: Καμία σύνδεση.

Η σχεδίαση του μπροστινού πίνακα ενδέχεται να διαφέρει ανάλογα με το πλαίσιο. Μια μονάδα μπροστινού πίνακα αποτελείται κυρίως από διακόπτη τροφοδοσίας, διακόπτη επαναφοράς, LED τροφοδοσίας, LED δραστηριότητας σκληρού δίσκου, ηχείο και ούτω καθεξής. Όταν συνδέετε τη μονάδα μπροστινού πίνακα του πλαισίου σας σε αυτήν την επικεφαλίδα, βεβαιωθείτε ότι οι αντιστοιχίσεις καλωδίων και οι αντιστοιχίσεις ακίδων ταιριάζουν σωστά.

F_AUDIO (Επικεφαλίδα ήχου μπροστινού πίνακα)

Η επικεφαλίδα ήχου μπροστινού πίνακα υποστηρίζει ήχο High Definition (HD). Μπορείτε να συνδέσετε τη μονάδα ήχου μπροστινού πίνακα του πλαισίου σας σε αυτήν την επικεφαλίδα. Βεβαιωθείτε ότι οι αντιστοιχίσεις καλωδίων του συνδετήρα της μονάδας ταιριάζουν με τις αντιστοιχίσεις ακίδων της επικεφαλίδας της μητρικής πλακέτας. Η εσφαλμένη σύνδεση μεταξύ του συνδετήρα της μονάδας και της επικεφαλίδας της μητρικής πλακέτας θα καταστήσει τη συσκευή ανίκανη να λειτουργήσει ή ακόμη και να την καταστρέψει.

Ορισμένα πλαίσια παρέχουν μια μονάδα ήχου μπροστινού πίνακα που έχει διαχωρισμένους συνδετήρες σε κάθε καλώδιο αντί για ένα μόνο βύσμα. Για πληροφορίες σχετικά με τη σύνδεση της μονάδας ήχου μπροστινού πίνακα που έχει διαφορετικές αντιστοιχίσεις καλωδίων, επικοινωνήστε με τον κατασκευαστή του πλαισίου.

F_U320G (Επικεφαλίδα USB Type-C® με υποστήριξη USB 3.2 Gen 2x2)

Η επικεφαλίδα συμμορφώνεται με την προδιαγραφή USB 3.2 Gen 2x2 και μπορεί να παρέχει μία θύρα USB.

F_U32 (Επικεφαλίδα USB 3.2 Gen 1)

Η επικεφαλίδα συμμορφώνεται με την προδιαγραφή USB 3.2 Gen 1 και USB 2.0 και μπορεί να παρέχει δύο θύρες USB. Για την αγορά του προαιρετικού μπροστινού πίνακα 3,5" που παρέχει δύο θύρες USB 3.2 Gen 1, επικοινωνήστε με τον τοπικό αντιπρόσωπο.

F_USB1/F_USB2 (Επικεφαλίδες USB 2.0/1.1)

Οι επικεφαλίδες συμμορφώνονται με την προδιαγραφή USB 2.0/1.1. Κάθε επικεφαλίδα USB μπορεί να παρέχει δύο θύρες USB μέσω ενός προαιρετικού βραχίονα USB. Για την αγορά του προαιρετικού βραχίονα USB, επικοινωνήστε με τον τοπικό αντιπρόσωπο.

Πριν εγκαταστήσετε τον βραχίονα USB, βεβαιωθείτε ότι έχετε απενεργοποιήσει τον υπολογιστή σας και έχετε αποσυνδέσει το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στον βραχίονα USB.

SPI_TPM (Επικεφαλίδα Trusted Platform Module)

Μπορείτε να συνδέσετε ένα SPI TPM (Trusted Platform Module) σε αυτήν την επικεφαλίδα.

CLR_CMOS (Jumper Clear CMOS)

Χρησιμοποιήστε αυτό το jumper για να απαλείψετε τη διαμόρφωση του BIOS και να επαναφέρετε τις τιμές του CMOS στις εργοστασιακές προεπιλογές. Για να απαλείψετε τις τιμές του CMOS, χρησιμοποιήστε ένα μεταλλικό αντικείμενο, όπως ένα κατσαβίδι, για να αγγίξετε τις δύο ακίδες για λίγα δευτερόλεπτα.

• Να απενεργοποιείτε πάντα τον υπολογιστή σας και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν απαλείψετε τις τιμές του CMOS.
• Μετά την επανεκκίνηση του συστήματος, μεταβείτε στη Ρύθμιση BIOS για να φορτώσετε τις εργοστασιακές προεπιλογές (επιλέξτε Load Optimized Defaults (Φόρτωση βελτιστοποιημένων προεπιλογών)) ή να διαμορφώσετε χειροκίνητα τις ρυθμίσεις του BIOS (μεταβείτε στη σελίδα "Ρύθμιση BIOS" του ιστότοπου της GIGABYTE για περισσότερες πληροφορίες).

RST (Reset Jumper)

Ο ακροδέκτης επαναφοράς (RST) μπορεί να συνδεθεί στον διακόπτη επαναφοράς στην μπροστινή όψη του πλαισίου. Πατήστε τον διακόπτη επαναφοράς για να επανεκκινήσετε τον υπολογιστή εάν ο υπολογιστής παγώσει και αποτύχει να πραγματοποιήσει μια κανονική επανεκκίνηση.

Ο ακροδέκτης επαναφοράς σάς παρέχει πολλές λειτουργίες για χρήση. Για να επανασχεδιάσετε το κουμπί για να εκτελεί διαφορετικές εργασίες, μεταβείτε στη σελίδα "BIOS Setup" (Ρύθμιση BIOS) του ιστότοπου της GIGABYTE και αναζητήστε το "RST_SW (MULTIKEY)" για περισσότερες πληροφορίες.

Ρύθμιση BIOS

Το BIOS (Basic Input and Output System) καταγράφει τις παραμέτρους υλικού του συστήματος στο CMOS στη μητρική πλακέτα. Οι κύριες λειτουργίες του περιλαμβάνουν τη διεξαγωγή του Power-On Self-Test (POST) κατά την εκκίνηση του συστήματος, την αποθήκευση των παραμέτρων του συστήματος και τη φόρτωση του λειτουργικού συστήματος κ.λπ. Το BIOS περιλαμβάνει ένα πρόγραμμα ρύθμισης BIOS που επιτρέπει στον χρήστη να τροποποιήσει τις βασικές ρυθμίσεις διαμόρφωσης του συστήματος ή να ενεργοποιήσει ορισμένες λειτουργίες του συστήματος.

Όταν απενεργοποιείται η τροφοδοσία, η μπαταρία στη μητρική πλακέτα παρέχει την απαραίτητη τροφοδοσία στο CMOS για να διατηρήσει τις τιμές διαμόρφωσης στο CMOS.

Για να αποκτήσετε πρόσβαση στο πρόγραμμα ρύθμισης BIOS, πατήστε το πλήκτρο <Delete> κατά τη διάρκεια του POST όταν ενεργοποιηθεί η τροφοδοσία.

Για να αναβαθμίσετε το BIOS, χρησιμοποιήστε το βοηθητικό πρόγραμμα GIGABYTE Q-Flash ή Q-Flash Plus.

• Το Q-Flash επιτρέπει στον χρήστη να αναβαθμίσει ή να δημιουργήσει αντίγραφα ασφαλείας του BIOS γρήγορα και εύκολα χωρίς να εισέλθει στο λειτουργικό σύστημα.
• Το Q-Flash Plus σάς επιτρέπει να ενημερώσετε το BIOS όταν το σύστημά σας είναι απενεργοποιημένο (κατάσταση τερματισμού λειτουργίας S5). Αποθηκεύστε το πιο πρόσφατο BIOS σε μια μονάδα USB και συνδέστε το στην ειδική θύρα και, στη συνέχεια, μπορείτε πλέον να κάνετε flash το BIOS αυτόματα απλώς πατώντας το κουμπί Q-Flash Plus.

Για οδηγίες σχετικά με τη χρήση των βοηθητικών προγραμμάτων Q-Flash και Q-Flash Plus, μεταβείτε στη σελίδα "Μοναδικά χαρακτηριστικά" της ιστοσελίδας της GIGABYTE και αναζητήστε "BIOS Update Utilities".

• Επειδή το φλας του BIOS είναι δυνητικά επικίνδυνο, εάν δεν αντιμετωπίζετε προβλήματα χρησιμοποιώντας την τρέχουσα έκδοση του BIOS, συνιστάται να μην κάνετε φλας στο BIOS. Για να κάνετε φλας στο BIOS, κάντε το με προσοχή. Η ανεπαρκής ανανέωση του BIOS μπορεί να οδηγήσει σε δυσλειτουργία του συστήματος.
• Συνιστάται να μην αλλάξετε τις προεπιλεγμένες ρυθμίσεις (εκτός εάν χρειάζεται) για να αποφύγετε την αστάθεια του συστήματος ή άλλα απροσδόκητα αποτελέσματα. Η ανεπαρκής αλλαγή των ρυθμίσεων μπορεί να οδηγήσει σε αποτυχία εκκίνησης του συστήματος. Εάν συμβεί αυτό, προσπαθήστε να διαγράψετε τις τιμές CMOS και να επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές.
• Ανατρέξτε στις εισαγωγές του βραχυκυκλωτήρα μπαταρίας/εκκαθάρισης CMOS στο Κεφάλαιο 2 ή μεταβείτε στη σελίδα "BIOS Setup" της ιστοσελίδας της GIGABYTE και αναζητήστε "Load Optimized Defaults" για τον τρόπο εκκαθάρισης των τιμών CMOS.

Επισκεφθείτε την ιστοσελίδα της GIGABYTE για λεπτομέρειες σχετικά με τη διαμόρφωση του BIOS Setup.
https://www.gigabyte.com/WebPage/917/amd600-bios.html

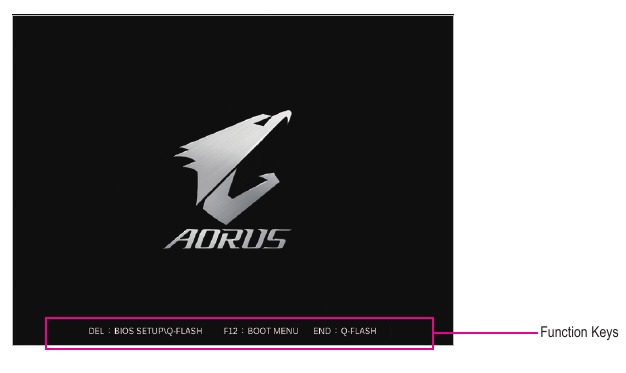

Οθόνη εκκίνησης:
Η ακόλουθη οθόνη λογότυπου εκκίνησης θα εμφανιστεί κατά την εκκίνηση του υπολογιστή.


Πλήκτρα λειτουργιών:
<DEL>: BIOS SETUP\Q-FLASH
Πατήστε το πλήκτρο <Delete> για να εισέλθετε στο BIOS Setup ή για να αποκτήσετε πρόσβαση στο βοηθητικό πρόγραμμα Q-Flash στο BIOS Setup.

<F12>: BOOT MENU
Το Boot Menu σάς επιτρέπει να ορίσετε την πρώτη συσκευή εκκίνησης χωρίς να εισέλθετε στο BIOS Setup. Στο Boot Menu, χρησιμοποιήστε το πλήκτρο πάνω βέλους <> ή το πλήκτρο κάτω βέλους <i> για να επιλέξετε την πρώτη συσκευή εκκίνησης και, στη συνέχεια, πατήστε <Enter> για να αποδεχτείτε. Το σύστημα θα εκκινηθεί αμέσως από τη συσκευή.
Σημείωση: Η ρύθμιση στο Boot Menu ισχύει μόνο για μία φορά. Μετά την επανεκκίνηση του συστήματος, η σειρά εκκίνησης της συσκευής θα εξακολουθεί να βασίζεται στις ρυθμίσεις του BIOS Setup.

<END>: Q-FLASH
Πατήστε το πλήκτρο <End> για να αποκτήσετε πρόσβαση στο βοηθητικό πρόγραμμα Q-Flash απευθείας χωρίς να χρειαστεί να εισέλθετε πρώτα στο BIOS Setup.

Εγκατάσταση του λειτουργικού συστήματος και των προγραμμάτων οδήγησης

Εγκατάσταση λειτουργικού συστήματος

Με τις σωστές ρυθμίσεις BIOS, είστε έτοιμοι να εγκαταστήσετε το λειτουργικό σύστημα.

Καθώς ορισμένα λειτουργικά συστήματα περιλαμβάνουν ήδη πρόγραμμα οδήγησης RAID, δεν χρειάζεται να εγκαταστήσετε ξεχωριστό πρόγραμμα οδήγησης RAID κατά τη διαδικασία εγκατάστασης των Windows. Μετά την εγκατάσταση του λειτουργικού συστήματος, συνιστούμε να εγκαταστήσετε όλα τα απαιτούμενα προγράμματα οδήγησης από το GIGABYTE Control Center για να διασφαλίσετε την απόδοση και τη συμβατότητα του συστήματος. Εάν το λειτουργικό σύστημα που πρόκειται να εγκατασταθεί απαιτεί να παρέχετε πρόσθετο πρόγραμμα οδήγησης RAID κατά τη διαδικασία εγκατάστασης του λειτουργικού συστήματος, ανατρέξτε στα παρακάτω βήματα:

Βήμα 1:
Μεταβείτε στην ιστοσελίδα της GIGABYTE, μεταβείτε στην ιστοσελίδα του μοντέλου της μητρικής πλακέτας, κατεβάστε το αρχείο AMD RAID Preinstall Driver στη σελίδα Support\Download\SATA RAID/AHCI, αποσυμπιέστε το αρχείο και αντιγράψτε τα αρχεία στη μονάδα USB.

Βήμα 2:
Εκκινήστε από το δίσκο εγκατάστασης των Windows και εκτελέστε τα τυπικά βήματα εγκατάστασης του λειτουργικού συστήματος. Όταν εμφανιστεί η οθόνη που σας ζητά να φορτώσετε το πρόγραμμα οδήγησης, επιλέξτε Browse (Αναζήτηση).

Βήμα 3:

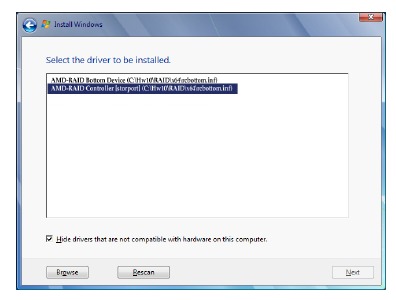

Εισαγάγετε τη μονάδα USB και, στη συνέχεια, μεταβείτε στη θέση του προγράμματος οδήγησης. Επιλέξτε πρώτα το AMD-RAID Bottom Device και κάντε κλικ στο Next (Επόμενο) για να φορτώσετε το πρόγραμμα οδήγησης. Στη συνέχεια, επιλέξτε AMD-RAID Controller και κάντε κλικ στο Next (Επόμενο) για να φορτώσετε το πρόγραμμα οδήγησης. Τέλος, συνεχίστε την εγκατάσταση του λειτουργικού συστήματος.

Εγκατάσταση προγραμμάτων οδήγησης

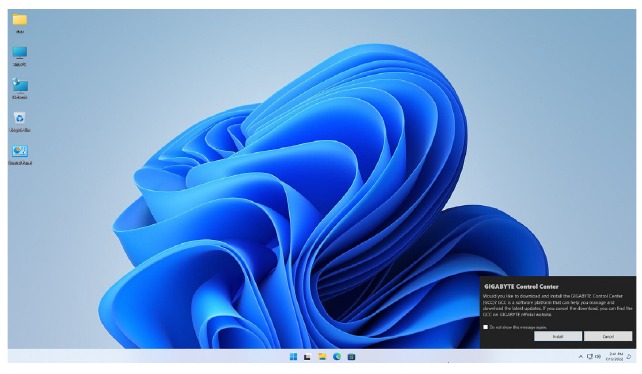

Αφού εγκαταστήσετε το λειτουργικό σύστημα, θα εμφανιστεί ένα παράθυρο διαλόγου στην κάτω δεξιά γωνία της επιφάνειας εργασίας, το οποίο θα σας ρωτά εάν θέλετε να κατεβάσετε και να εγκαταστήσετε τα προγράμματα οδήγησης και τις εφαρμογές GIGABYTE μέσω του GIGABYTE Control Center (GCC). Κάντε κλικ στο Install (Εγκατάσταση) για να συνεχίσετε με την εγκατάσταση. (Στο BIOS Setup, βεβαιωθείτε ότι το Settings\Gigabyte Utilities Downloader Configuration\Gigabyte Utilities Downloader έχει οριστεί σε Enabled (Ενεργοποιημένο).)

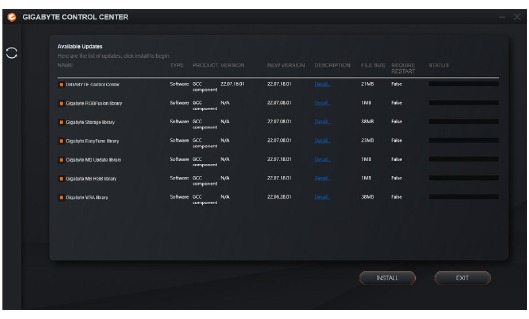

Όταν εμφανιστεί το παράθυρο διαλόγου End User LicenseAgreement (Άδεια Χρήσης Τελικού Χρήστη), πατήστε <Accept> (Αποδοχή) για να εγκαταστήσετε το GIGABYTE Control Center (GCC). Στην οθόνη GIGABYTE CONTROL CENTER, επιλέξτε τα προγράμματα οδήγησης και τις εφαρμογές που θέλετε να εγκαταστήσετε και κάντε κλικ στο Install (Εγκατάσταση).


Πριν από την εγκατάσταση, βεβαιωθείτε ότι το σύστημα είναι συνδεδεμένο στο Διαδίκτυο.
Επισκεφθείτε την ιστοσελίδα της GIGABYTE για περισσότερες πληροφορίες σχετικά με το λογισμικό.
https://www.gigabyte.com/WebPage/916/amd600-app.html
Επισκεφθείτε την ιστοσελίδα της GIGABYTE για περισσότερες πληροφορίες αντιμετώπισης προβλημάτων.
https://www.gigabyte.com/WebPage/351/faq.html

Διαμόρφωση συνόλου RAID

Επίπεδα RAID

	RAID 0	RAID 1	RAID 10
Ελάχιστος αριθμός σκληρών δίσκων	≥2	2	4
Χωρητικότητα πίνακα	Αριθμός σκληρών δίσκων *Μέγεθος του μικρότερου δίσκου	Μέγεθος του μικρότερου δίσκου	(Αριθμός σκληρών δίσκων/2) * Μέγεθος του μικρότερου δίσκου
Ανοχή σφαλμάτων	Όχι	Ναι	Ναι

Πριν ξεκινήσετε, ετοιμάστε τα ακόλουθα στοιχεία:
Αυτή η μητρική πλακέτα υποστηρίζει RAID 0, RAID 1 και RAID 10. Ετοιμάστε τον σωστό αριθμό σκληρών δίσκων όπως υποδεικνύεται στον παραπάνω πίνακα πριν διαμορφώσετε μια συστοιχία RAID.

• Σκληροί δίσκοι SATA ή SSD. Για να εξασφαλίσετε βέλτιστη απόδοση, συνιστάται να χρησιμοποιήσετε δύο σκληρούς δίσκους με πανομοιότυπο μοντέλο και χωρητικότητα.
• Δίσκος εγκατάστασης των Windows.
• Υπολογιστής συνδεδεμένος στο Διαδίκτυο.
• Μονάδα USB.

Ένα M.2 PCIe SSD δεν μπορεί να χρησιμοποιηθεί για τη δημιουργία ενός συνόλου RAID είτε με έναν σκληρό δίσκο SATA.

Επισκεφθείτε την ιστοσελίδα της GIGABYTE για λεπτομέρειες σχετικά με τη διαμόρφωση μιας συστοιχίας RAID.
https://www.gigabyte.com/WebPage/918/amd600-raid.html

Επικοινωνία

GIGA-BYTE TECHNOLOGY CO., LTD.
Διεύθυνση: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231 ΤΗΛ.: +886-2-8912-4000, ΦΑΞ: +886-2-8912-4005
Tech. και Μη τεχνική υποστήριξη (Πωλήσεις/Μάρκετινγκ): https://esupport.gigabyte.com Διεύθυνση WEB (Αγγλικά): https://www.gigabyte.com

Διεύθυνση WEB (Κινέζικα): https://www.gigabyte.com/tw

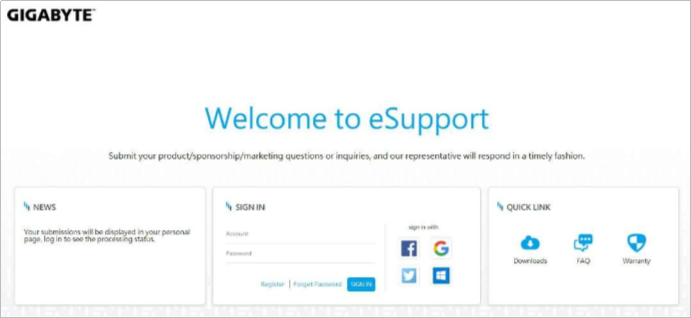

• GIGABYTE eSupport

Για να υποβάλετε μια τεχνική ή μη τεχνική ερώτηση (Πωλήσεις/Μάρκετινγκ), συνδεθείτε στη διεύθυνση: https://esupport.gigabyte.com

Αναφορές

• B650 AORUS ELITE AX (rev. 1.0/1.1) Βασικά χαρακτηριστικά | Motherboard - GIGABYTE Global
• B650 AORUS ELITE (rev. 1.0) Βασικά χαρακτηριστικά | Motherboard - GIGABYTE Global
• Utility | Service / Support - GIGABYTE Global
• GIGABYTE Quick-Guide
• GIGABYTE Realtek Audio
• M.2 EZ-Latch
• GIGABYTE AMD 600 Series BIOS Setup
• GIGABYTE Motherboards Software Manual
• GIGABYTE Troubleshooting Manual
• GIGABYTE AMD 600 Series BIOS Setup
• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Λήψη εγχειριδίου

Εδώ μπορείτε να κατεβάσετε την πλήρη έκδοση pdf του εγχειριδίου, μπορεί να περιέχει πρόσθετες οδηγίες ασφαλείας, πληροφορίες εγγύησης, κανόνες FCC κ.λπ.

Λήψη Εγχειρίδιο μητρικής πλακέτας Gigabyte B650 AORUS ELITE AX - AM5 ATX

Διαθέσιμες γλώσσες
