Εγχειρίδιο μητρικής πλακέτας Gigabyte X570 AORUS ELITE WIFI - AM4 ATX

Αυτό το εγχειρίδιο παρέχει πληροφορίες για τα ακόλουθα μοντέλα μητρικής πλακέτας:

• X570 AORUS ELITE
• X570 AORUS ELITE WIFI

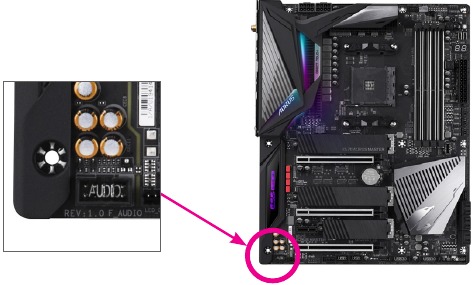

Αναγνώριση της αναθεώρησης της συσκευής σας

Ο αριθμός αναθεώρησης στη μητρική πλακέτα σας μοιάζει με αυτόν: "REV: X.X.". Για παράδειγμα, το "REV: 1.0" σημαίνει ότι η αναθεώρηση της μητρικής πλακέτας είναι 1.0. Ελέγξτε την αναθεώρηση της μητρικής πλακέτας σας πριν ενημερώσετε το BIOS της μητρικής πλακέτας, τα προγράμματα οδήγησης ή όταν αναζητάτε τεχνικές πληροφορίες.
Παράδειγμα:

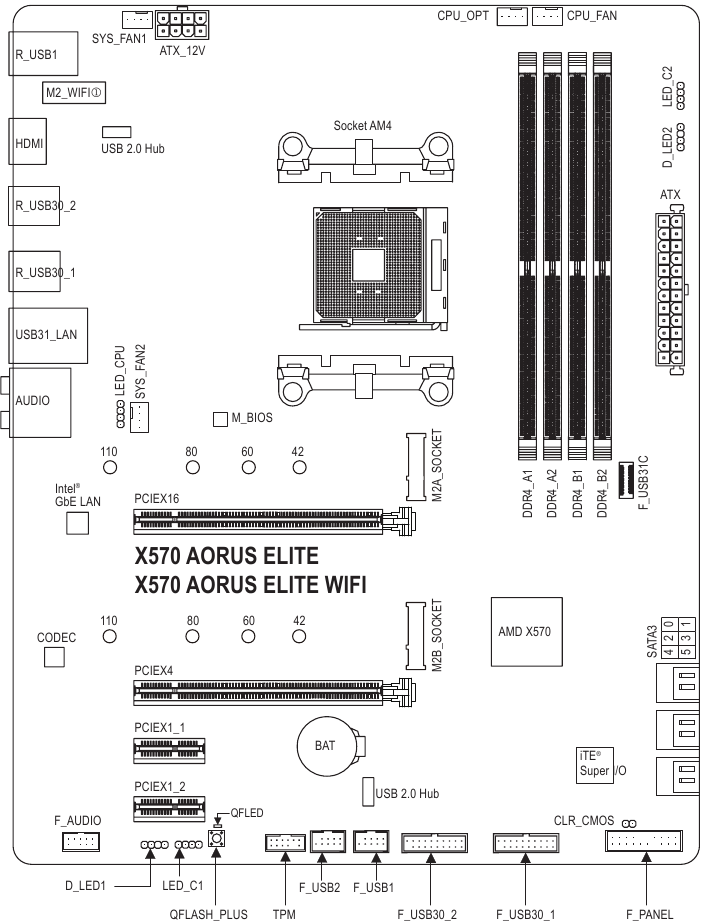

Διάταξη συσκευής

Περιεχόμενα συσκευασίας

• Μητρική πλακέτα X570 AORUS ELITE ή X570 AORUS ELITE WIFI
• Δίσκος προγραμμάτων οδήγησης μητρικής πλακέτας
• Εγχειρίδιο χρήστη
• Οδηγός γρήγορης εγκατάστασης
• Τέσσερα καλώδια SATA
• Ένας σύνδεσμος G
• Βίδα(ες) M.2/αποστάτης(ες) M.2
• Μία κεραία

Μόνο για την X570 AORUS ELITE WIFI.

* Τα παραπάνω περιεχόμενα της συσκευασίας είναι μόνο για αναφορά και τα πραγματικά αντικείμενα εξαρτώνται από το πακέτο προϊόντος που θα αποκτήσετε. Τα περιεχόμενα της συσκευασίας υπόκεινται σε αλλαγές χωρίς προειδοποίηση.

Εγκατάσταση Υλικού

Προφυλάξεις Εγκατάστασης

Η μητρική πλακέτα περιέχει πολλά ευαίσθητα ηλεκτρονικά κυκλώματα και εξαρτήματα που μπορεί να υποστούν ζημιά ως αποτέλεσμα ηλεκτροστατικής εκφόρτισης (ESD). Πριν από την εγκατάσταση, διαβάστε προσεκτικά το εγχειρίδιο χρήσης και ακολουθήστε αυτές τις διαδικασίες:

• Πριν από την εγκατάσταση, βεβαιωθείτε ότι το πλαίσιο είναι κατάλληλο για τη μητρική πλακέτα.
• Πριν από την εγκατάσταση, μην αφαιρέσετε ή σπάσετε το αυτοκόλλητο S/N (Σειριακός Αριθμός) της μητρικής πλακέτας ή το αυτοκόλλητο εγγύησης που παρέχεται από τον αντιπρόσωπό σας. Αυτά τα αυτοκόλλητα απαιτούνται για την επικύρωση της εγγύησης.
• Να αφαιρείτε πάντα την τροφοδοσία AC αποσυνδέοντας το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε ή αφαιρέσετε τη μητρική πλακέτα ή άλλα στοιχεία υλικού.
• Όταν συνδέετε στοιχεία υλικού στις εσωτερικές υποδοχές της μητρικής πλακέτας, βεβαιωθείτε ότι είναι συνδεδεμένα σφιχτά και με ασφάλεια.
• Όταν χειρίζεστε τη μητρική πλακέτα, αποφύγετε να αγγίζετε μεταλλικούς ακροδέκτες ή υποδοχές.
• Είναι καλύτερο να φοράτε έναν ιμάντα καρπού ηλεκτροστατικής εκφόρτισης (ESD) όταν χειρίζεστε ηλεκτρονικά εξαρτήματα, όπως μια μητρική πλακέτα, CPU ή μνήμη. Εάν δεν έχετε ιμάντα καρπού ESD, κρατήστε τα χέρια σας στεγνά και αγγίξτε πρώτα ένα μεταλλικό αντικείμενο για να εξαλείψετε τον στατικό ηλεκτρισμό.
• Πριν από την εγκατάσταση της μητρικής πλακέτας, τοποθετήστε την πάνω από ένα αντιστατικό μαξιλάρι ή μέσα σε ένα ηλεκτροστατικό δοχείο θωράκισης.
• Πριν συνδέσετε ή αποσυνδέσετε το καλώδιο τροφοδοσίας από τη μητρική πλακέτα, βεβαιωθείτε ότι το τροφοδοτικό έχει απενεργοποιηθεί.
• Πριν ενεργοποιήσετε την τροφοδοσία, βεβαιωθείτε ότι η τάση του τροφοδοτικού έχει ρυθμιστεί σύμφωνα με το τοπικό πρότυπο τάσης.
• Πριν χρησιμοποιήσετε το προϊόν, βεβαιωθείτε ότι όλα τα καλώδια και οι υποδοχές τροφοδοσίας των στοιχείων υλικού σας είναι συνδεδεμένα.
• Για να αποφύγετε ζημιά στη μητρική πλακέτα, μην επιτρέπετε στις βίδες να έρχονται σε επαφή με το κύκλωμα της μητρικής πλακέτας ή τα εξαρτήματά της.
• Βεβαιωθείτε ότι δεν έχουν απομείνει βίδες ή μεταλλικά εξαρτήματα τοποθετημένα στη μητρική πλακέτα ή μέσα στο περίβλημα του υπολογιστή.
• Μην τοποθετείτε το σύστημα του υπολογιστή σε μια ανομοιόμορφη επιφάνεια.
• Μην τοποθετείτε το σύστημα του υπολογιστή σε περιβάλλον υψηλής θερμοκρασίας ή υγρό περιβάλλον.
• Η ενεργοποίηση της τροφοδοσίας του υπολογιστή κατά τη διάρκεια της διαδικασίας εγκατάστασης μπορεί να οδηγήσει σε ζημιά στα στοιχεία του συστήματος καθώς και σε σωματική βλάβη στον χρήστη.
• Εάν δεν είστε βέβαιοι για κάποιο βήμα εγκατάστασης ή έχετε κάποιο πρόβλημα που σχετίζεται με τη χρήση του προϊόντος, συμβουλευτείτε έναν πιστοποιημένο τεχνικό υπολογιστών.
• Εάν χρησιμοποιείτε έναν προσαρμογέα, ένα καλώδιο επέκτασης ή μια πολύπριζο, φροντίστε να συμβουλευτείτε τις οδηγίες εγκατάστασης και/ή γείωσης.

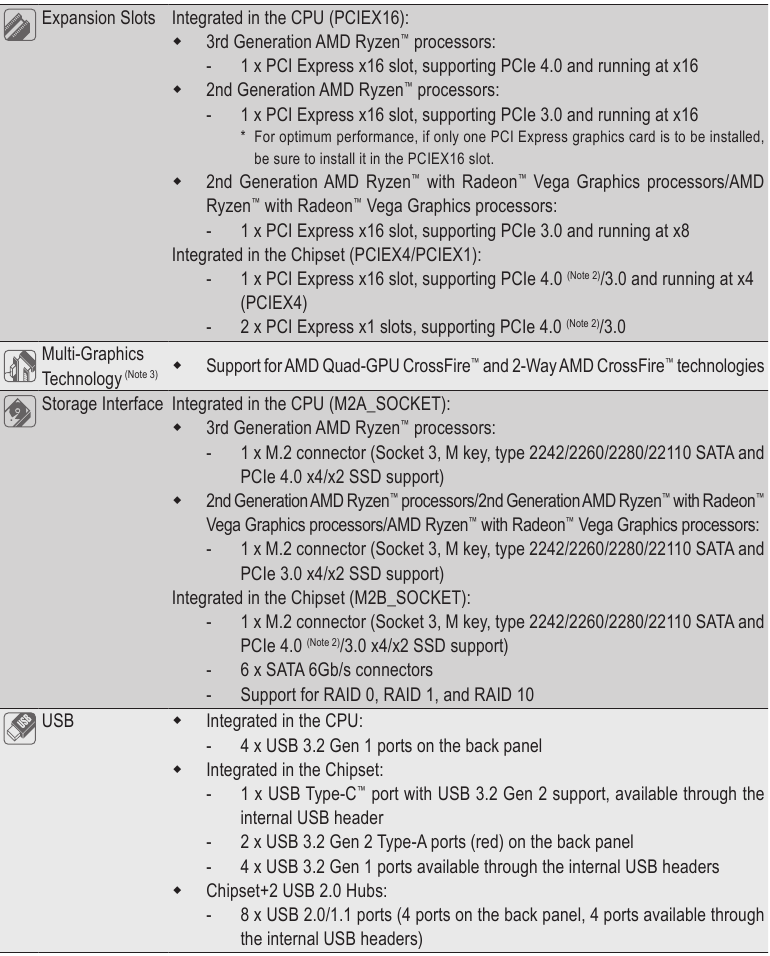

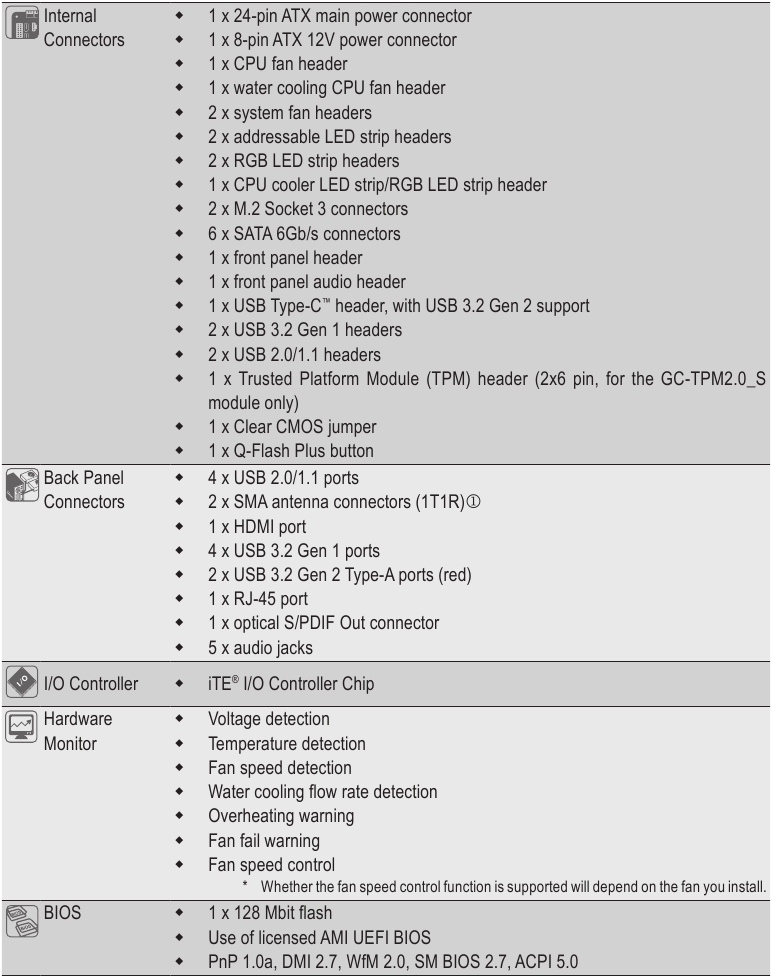

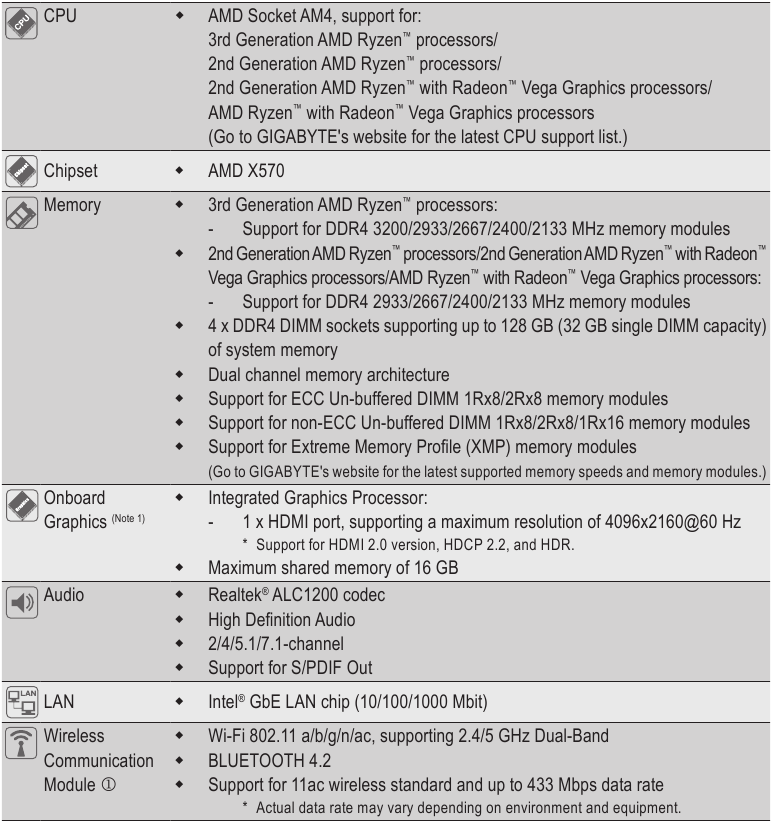

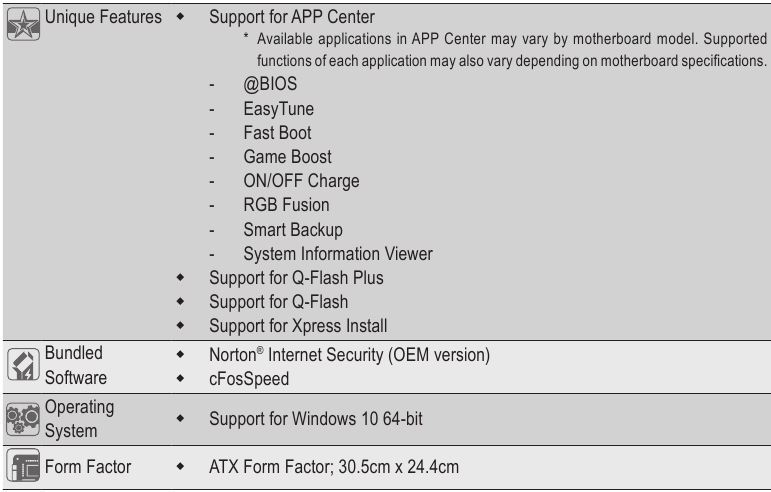

Προδιαγραφές Προϊόντος

Μόνο για το X570 AORUS ELITE WIFI.

(Σημείωση 1) Μόνο για 2ης γενιάς AMD Ryzen με Radeon Vega Graphics processors/AMD Ryzen με Radeon Vega Graphics processors.
(Σημείωση 2) Μόνο για 3ης γενιάς AMD Ryzen processors.
(Σημείωση 3) Μόνο για 3ης γενιάς AMD Ryzen processors/2ης γενιάς AMD Ryzen processors.

* Η GIGABYTE διατηρεί το δικαίωμα να προβεί σε οποιεσδήποτε αλλαγές στις προδιαγραφές του προϊόντος και στις πληροφορίες που σχετίζονται με το προϊόν χωρίς προηγούμενη ειδοποίηση.

Επισκεφθείτε την ιστοσελίδα της GIGABYTE για λίστες υποστήριξης CPU, μονάδων μνήμης, SSD και συσκευών M.2.

X570 AORUS ELITE WIFI

X570 AORUS ELITE

Επισκεφθείτε τη σελίδα Support\Utility List στην ιστοσελίδα της GIGABYTE για να κατεβάσετε την τελευταία έκδοση των εφαρμογών.

Εγκατάσταση της CPU

Διαβάστε τις ακόλουθες οδηγίες πριν ξεκινήσετε να εγκαθιστάτε την CPU:

• Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει την CPU. (Μεταβείτε στην ιστοσελίδα της GIGABYTE για την πιο πρόσφατη λίστα υποστήριξης CPU.)
• Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε την CPU για να αποφύγετε ζημιά στο υλικό.
• Εντοπίστε τον ακροδέκτη ένα της CPU. Η CPU δεν μπορεί να εισαχθεί εάν δεν είναι σωστά προσανατολισμένη.
• Εφαρμόστε μια ομοιόμορφη και λεπτή στρώση θερμικής πάστας στην επιφάνεια της CPU.
• Μην ενεργοποιείτε τον υπολογιστή εάν δεν είναι εγκατεστημένο το ψυγείο της CPU, διαφορετικά μπορεί να προκληθεί υπερθέρμανση και ζημιά της CPU.
• Ρυθμίστε τη συχνότητα κεντρικού υπολογιστή της CPU σύμφωνα με τις προδιαγραφές της CPU. Δεν συνιστάται να ρυθμιστεί η συχνότητα διαύλου του συστήματος πέρα από τις προδιαγραφές του υλικού, καθώς δεν πληροί τις τυπικές απαιτήσεις για τα περιφερειακά. Εάν επιθυμείτε να ρυθμίσετε τη συχνότητα πέρα από τις τυπικές προδιαγραφές, κάντε το σύμφωνα με τις προδιαγραφές του υλικού σας, συμπεριλαμβανομένης της CPU, της κάρτας γραφικών, της μνήμης, του σκληρού δίσκου κ.λπ.

Εγκατάσταση της CPU
Εντοπίστε τον ακροδέκτη ένα (που υποδεικνύεται από ένα μικρό τρίγωνο) της υποδοχής CPU και της CPU.

Ένα μικρό τρίγωνο υποδεικνύει τον ακροδέκτη ένα της υποδοχής

Ένα μικρό τρίγωνο υποδεικνύει τον ακροδέκτη ένα της CPU

Επισκεφθείτε την ιστοσελίδα της GIGABYTE για λεπτομέρειες σχετικά με την εγκατάσταση υλικού.

Εγκατάσταση της Μνήμης

Διαβάστε τις ακόλουθες οδηγίες πριν ξεκινήσετε να εγκαθιστάτε τη μνήμη:

• Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει τη μνήμη. Συνιστάται να χρησιμοποιείται μνήμη της ίδιας χωρητικότητας, μάρκας, ταχύτητας και τσιπ. (Μεταβείτε στην ιστοσελίδα της GIGABYTE για τις πιο πρόσφατες υποστηριζόμενες ταχύτητες μνήμης και μονάδες μνήμης.)
• Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε τη μνήμη για να αποφύγετε ζημιά στο υλικό.
• Οι μονάδες μνήμης έχουν σχεδιασμό ασφαλείας. Μια μονάδα μνήμης μπορεί να εγκατασταθεί μόνο σε μία κατεύθυνση. Εάν δεν μπορείτε να εισαγάγετε τη μνήμη, αλλάξτε την κατεύθυνση.

Διαμόρφωση Μνήμης Διπλού Καναλιού
Αυτή η μητρική πλακέτα παρέχει τέσσερις υποδοχές μνήμης και υποστηρίζει την τεχνολογία διπλού καναλιού. Μετά την εγκατάσταση της μνήμης, το BIOS θα ανιχνεύσει αυτόματα τις προδιαγραφές και τη χωρητικότητα της μνήμης. Η ενεργοποίηση της λειτουργίας μνήμης διπλού καναλιού θα διπλασιάσει το αρχικό εύρος ζώνης μνήμης.

Οι τέσσερις υποδοχές μνήμης χωρίζονται σε δύο κανάλια και κάθε κανάλι έχει δύο υποδοχές μνήμης ως εξής:

• Κανάλι A: DDR4_A1, DDR4_A2
• Κανάλι B: DDR4_B1, DDR4_B2

• Πίνακας Διαμορφώσεων Μνήμης Διπλού Καναλιού

	DDR4_A1	DDR4_A2	DDR4_B1	DDR4_B2
2 Μονάδες	- -	DS/SS	- -	DS/SS
	DS/SS	- -	DS/SS	- -
4 Μονάδες	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Μονής Όψης, DS=Διπλής Όψης, "- -"=Χωρίς Μνήμη)

Λόγω περιορισμών της CPU, διαβάστε τις ακόλουθες οδηγίες πριν εγκαταστήσετε τη μνήμη σε λειτουργία διπλού καναλιού.

1. Δεν είναι δυνατή η ενεργοποίηση της λειτουργίας διπλού καναλιού εάν είναι εγκατεστημένη μόνο μία μονάδα μνήμης.
2. Όταν ενεργοποιείτε τη λειτουργία διπλού καναλιού με δύο ή τέσσερις μονάδες μνήμης, συνιστάται να χρησιμοποιείται μνήμη της ίδιας χωρητικότητας, μάρκας, ταχύτητας και τσιπ. Για βέλτιστη απόδοση, όταν ενεργοποιείτε τη λειτουργία διπλού καναλιού με δύο μονάδες μνήμης, συνιστούμε να τις εγκαταστήσετε στις υποδοχές DDR4_A2 και DDR4_B2.

Εγκατάσταση μιας Κάρτας Επέκτασης

Διαβάστε τις ακόλουθες οδηγίες πριν ξεκινήσετε να εγκαθιστάτε μια κάρτα επέκτασης:

• Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει την κάρτα επέκτασης. Διαβάστε προσεκτικά το εγχειρίδιο που συνόδευε την κάρτα επέκτασης.
• Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε μια κάρτα επέκτασης για να αποφύγετε ζημιά στο υλικό.

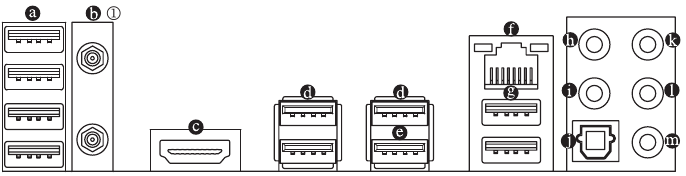

Συνδέσεις στην πίσω πλευρά

1. Θύρα USB 2.0/1.1
   Η θύρα USB υποστηρίζει την προδιαγραφή USB 2.0/1.1. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
2. Συνδέσεις κεραίας SMA (1T1R)
   Χρησιμοποιήστε αυτόν τον σύνδεσμο για να συνδέσετε μια κεραία.
   Σφίξτε τα καλώδια της κεραίας στους συνδέσμους της κεραίας και, στη συνέχεια, μετακινήστε την κεραία σε ένα μέρος όπου το σήμα είναι καλό.
3. Θύρα HDMI ^{(Σημείωση 1)}
   Η θύρα HDMI είναι συμβατή με HDCP 2.2 και υποστηρίζει φορμά Dolby TrueHD και DTS HD Master Audio. Υποστηρίζει επίσης έξοδο ήχου LPCM 8 καναλιών έως 192KHz/24bit. Μπορείτε να χρησιμοποιήσετε αυτήν τη θύρα για να συνδέσετε την οθόνη σας που υποστηρίζει HDMI. Η μέγιστη υποστηριζόμενη ανάλυση είναι 4096x2160@60 Hz, αλλά οι πραγματικές υποστηριζόμενες αναλύσεις εξαρτώνται από την οθόνη που χρησιμοποιείται.

   Μετά την εγκατάσταση της συσκευής HDMI, βεβαιωθείτε ότι έχετε ορίσει την προεπιλεγμένη συσκευή αναπαραγωγής ήχου σε HDMI. (Το όνομα στο στοιχείο μπορεί να διαφέρει ανάλογα με το λειτουργικό σας σύστημα.)
4. Θύρα USB 3.2 Gen 1
   Η θύρα USB 3.2 Gen 1 υποστηρίζει την προδιαγραφή USB 3.2 Gen 1 και είναι συμβατή με την προδιαγραφή USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
5. Θύρα USB 3.2 Gen 1 (Λευκό)
   Η θύρα USB 3.2 Gen 1 υποστηρίζει την προδιαγραφή USB 3.2 Gen 1 και είναι συμβατή με την προδιαγραφή USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB. Πριν χρησιμοποιήσετε το Q-Flash Plus ^{(Σημείωση 2)} , βεβαιωθείτε ότι έχετε εισαγάγει πρώτα τη μονάδα flash USB σε αυτήν τη θύρα.
6. Θύρα RJ-45 LAN
   Η θύρα Gigabit Ethernet LAN παρέχει σύνδεση στο Internet με ρυθμό δεδομένων έως και 1 Gbps. Τα παρακάτω περιγράφουν τις καταστάσεις των LED της θύρας LAN.


LED σύνδεσης/ταχύτητας:
Κατάσταση	Περιγραφή
Πορτοκαλί	Ρυθμός δεδομένων 1 Gbps
Πράσινο	Ρυθμός δεδομένων 100 Mbps
Ανενεργό	Ρυθμός δεδομένων 10 Mbps
LED δραστηριότητας:
Κατάσταση	Περιγραφή
Αναβοσβήνει	Εκτελείται μετάδοση ή λήψη δεδομένων
Ενεργό	Δεν εκτελείται μετάδοση ή λήψη δεδομένων

Μόνο για το X570 AORUS ELITE WIFI.
(Σημείωση 1) Μόνο για 2nd Generation AMD Ryzen με επεξεργαστές γραφικών Radeon Vega/AMD Ryzen με επεξεργαστές γραφικών Radeon Vega.
(Σημείωση 2) Για να ενεργοποιήσετε τη λειτουργία Q-Flash Plus, επισκεφθείτε την ιστοσελίδα "Unique Features" (Μοναδικά χαρακτηριστικά) της ιστοσελίδας της GIGABYTE.

7. Θύρα USB 3.2 Gen 2 Type-A (Κόκκινο)
   Η θύρα USB 3.2 Gen 2 Type-A υποστηρίζει την προδιαγραφή USB 3.2 Gen 2 και είναι συμβατή με την προδιαγραφή USB 3.2 Gen 1 και USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
8. Έξοδος ηχείου κέντρου/subwoofer
   Χρησιμοποιήστε αυτήν την υποδοχή ήχου για να συνδέσετε ηχεία κέντρου/subwoofer.
9. Έξοδος πίσω ηχείου
   Χρησιμοποιήστε αυτήν την υποδοχή ήχου για να συνδέσετε πίσω ηχεία.
10. Οπτική σύνδεση εξόδου S/PDIF
    Αυτή η σύνδεση παρέχει ψηφιακή έξοδο ήχου σε ένα εξωτερικό σύστημα ήχου που υποστηρίζει ψηφιακό οπτικό ήχο. Πριν χρησιμοποιήσετε αυτήν τη λειτουργία, βεβαιωθείτε ότι το σύστημα ήχου σας παρέχει μια οπτική ψηφιακή σύνδεση εισόδου ήχου.
11. Είσοδος γραμμής/Έξοδος πλευρικού ηχείου
    Η υποδοχή εισόδου γραμμής. Χρησιμοποιήστε αυτήν την υποδοχή ήχου για συσκευές εισόδου γραμμής, όπως μια οπτική μονάδα δίσκου, walkman κ.λπ.
12. Έξοδος γραμμής/Έξοδος μπροστινού ηχείου
    Η υποδοχή εξόδου γραμμής. Αυτή η υποδοχή υποστηρίζει λειτουργία ενίσχυσης ήχου. Για καλύτερη ποιότητα ήχου, συνιστάται να συνδέσετε τα ακουστικά/ηχεία σας σε αυτήν την υποδοχή (τα πραγματικά αποτελέσματα ενδέχεται να διαφέρουν ανάλογα με τη συσκευή που χρησιμοποιείται).
13. Είσοδος μικροφώνου/Έξοδος πλευρικού ηχείου
    Η υποδοχή εισόδου μικροφώνου.

Διαμορφώσεις υποδοχής ήχου:

Υποδοχή	Ακουστικά/2-καναλιών	4-καναλιών	5.1-καναλιών	7.1-καναλιών
Έξοδος ηχείου κέντρου/subwoofer
Έξοδος πίσω ηχείου
Είσοδος γραμμής/Έξοδος πλευρικού ηχείου
Έξοδος γραμμής/Έξοδος μπροστινού ηχείου
Είσοδος μικροφώνου/Έξοδος πλευρικού ηχείου

• Εάν θέλετε να εγκαταστήσετε ένα πλευρικό ηχείο, πρέπει να αλλάξετε είτε την είσοδο γραμμής είτε την είσοδο μικροφώνου για να είναι έξοδος πλευρικού ηχείου μέσω του προγράμματος οδήγησης ήχου.
• Για να ενεργοποιήσετε ή να διαμορφώσετε τη λειτουργία ενίσχυσης ήχου για την υποδοχή εξόδου γραμμής, αποκτήστε πρόσβαση στην εφαρμογή HD Audio Manager.

• Όταν αφαιρείτε το καλώδιο που είναι συνδεδεμένο σε έναν σύνδεσμο της πίσω πλευράς, αφαιρέστε πρώτα το καλώδιο από τη συσκευή σας και, στη συνέχεια, αφαιρέστε το από τη μητρική πλακέτα.
• Όταν αφαιρείτε το καλώδιο, τραβήξτε το ίσια έξω από τον σύνδεσμο. Μην το κουνάτε από τη μια πλευρά στην άλλη για να αποτρέψετε ένα ηλεκτρικό βραχυκύκλωμα μέσα στον σύνδεσμο του καλωδίου.

Επισκεφθείτε την ιστοσελίδα της GIGABYTE για λεπτομέρειες σχετικά με τη διαμόρφωση του λογισμικού ήχου.

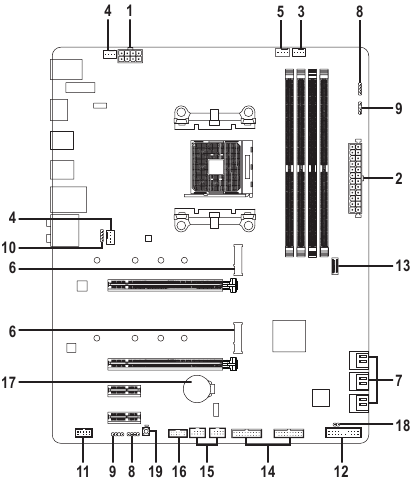

Εσωτερικές Συνδέσεις

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1/2
5. CPU_OPT
6. M2A_SOCKET/M2B_SOCKET
7. SATA3 0/1/2/3/4/5
8. LED_C1/LED_C2
9. D_LED1/D_LED2
10. LED_CPU
11. F_AUDIO
12. F_PANEL
13. F_USB31C
14. F_USB30_1/F_USB30_2
15. F_USB1/F_USB2
16. TPM
17. BAT
18. CLR_CMOS
19. QFLASH_PLUS

Διαβάστε τις παρακάτω οδηγίες πριν συνδέσετε εξωτερικές συσκευές:

• Πρώτα βεβαιωθείτε ότι οι συσκευές σας συμμορφώνονται με τις υποδοχές που θέλετε να συνδέσετε.
• Πριν εγκαταστήσετε τις συσκευές, φροντίστε να απενεργοποιήσετε τις συσκευές και τον υπολογιστή σας. Αποσυνδέστε το καλώδιο ρεύματος από την πρίζα για να αποφύγετε ζημιά στις συσκευές.
• Αφού εγκαταστήσετε τη συσκευή και πριν ενεργοποιήσετε τον υπολογιστή, βεβαιωθείτε ότι το καλώδιο της συσκευής έχει συνδεθεί καλά στην υποδοχή της μητρικής πλακέτας.

1/2. ATX_12V/ATX (Υποδοχή τροφοδοσίας 2x4 12V και Υποδοχή κύριας τροφοδοσίας 2x12)
Με τη χρήση της υποδοχής τροφοδοσίας, το τροφοδοτικό μπορεί να παρέχει αρκετή σταθερή ισχύ σε όλα τα εξαρτήματα της μητρικής πλακέτας. Πριν συνδέσετε την υποδοχή τροφοδοσίας, βεβαιωθείτε πρώτα ότι το τροφοδοτικό είναι απενεργοποιημένο και όλες οι συσκευές είναι σωστά εγκατεστημένες. Η υποδοχή τροφοδοσίας διαθέτει αδιάβροχο σχεδιασμό. Συνδέστε το καλώδιο τροφοδοσίας στην υποδοχή τροφοδοσίας στη σωστή κατεύθυνση.
Η υποδοχή τροφοδοσίας 12V τροφοδοτεί κυρίως την CPU. Εάν η υποδοχή τροφοδοσίας 12V δεν είναι συνδεδεμένη, ο υπολογιστής δεν θα ξεκινήσει.

Για να ικανοποιηθούν οι απαιτήσεις επέκτασης, συνιστάται η χρήση τροφοδοτικού που μπορεί να αντέξει υψηλή κατανάλωση ενέργειας (500W ή μεγαλύτερη). Εάν χρησιμοποιηθεί τροφοδοτικό που δεν παρέχει την απαιτούμενη ισχύ, το αποτέλεσμα μπορεί να οδηγήσει σε ένα ασταθές ή μη εκκινήσιμο σύστημα.

ATX_12V:

Αρ. ακροδέκτη	Ορισμός	Αρ. ακροδέκτη	Ορισμός
1	GND (Μόνο για 2x4-pin 12V)	5	+12V (Μόνο για 2x4-pin 12V)
2	GND (Μόνο για 2x4-pin 12V)	6	+12V (Μόνο για 2x4-pin 12V)
3	GND	7	+12V
4	GND	8	+12V

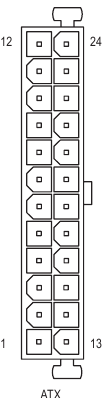

ATX:

Αρ. ακροδέκτη	Ορισμός	Αρ. ακροδέκτη	Ορισμός
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (μαλακό On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (αναμονή +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Μόνο για ATX 2x12 ακίδων)	23	+5V (Μόνο για ATX 2x12 ακίδων)
12	3.3V (Μόνο για ATX 2x12 ακίδων)	24	GND (Μόνο για ATX 2x12 ακίδων)

3/4. CPU_FAN/SYS_FAN1/2 (Κεφαλίδες ανεμιστήρα)
Όλες οι κεφαλίδες ανεμιστήρα σε αυτήν τη μητρική πλακέτα είναι 4 ακίδων. Οι περισσότερες κεφαλίδες ανεμιστήρα διαθέτουν αδιάβροχο σχεδιασμό εισαγωγής. Όταν συνδέετε ένα καλώδιο ανεμιστήρα, φροντίστε να το συνδέσετε στη σωστή κατεύθυνση (το μαύρο καλώδιο σύνδεσης είναι το καλώδιο γείωσης). Η λειτουργία ελέγχου ταχύτητας απαιτεί τη χρήση ενός ανεμιστήρα με σχεδιασμό ελέγχου ταχύτητας ανεμιστήρα. Για βέλτιστη απαγωγή θερμότητας, συνιστάται η εγκατάσταση ενός ανεμιστήρα συστήματος στο εσωτερικό του πλαισίου.

Αρ. ακροδέκτη	Ορισμός
1	GND
2	Έλεγχος ταχύτητας τάσης
3	Αίσθηση
4	Έλεγχος ταχύτητας PWM

5. CPU_OPT (Κεφαλίδα ανεμιστήρα CPU υδρόψυξης)
   Η κεφαλίδα ανεμιστήρα είναι 4 ακίδων και διαθέτει αδιάβροχο σχεδιασμό εισαγωγής. Οι περισσότερες κεφαλίδες ανεμιστήρα διαθέτουν αδιάβροχο σχεδιασμό εισαγωγής. Όταν συνδέετε ένα καλώδιο ανεμιστήρα, φροντίστε να το συνδέσετε στη σωστή κατεύθυνση (το μαύρο καλώδιο σύνδεσης είναι το καλώδιο γείωσης). Η λειτουργία ελέγχου ταχύτητας απαιτεί τη χρήση ενός ανεμιστήρα με σχεδιασμό ελέγχου ταχύτητας ανεμιστήρα.


Αρ. ακροδέκτη	Ορισμός
1	GND
2	Έλεγχος ταχύτητας τάσης
3	Αίσθηση
4	Έλεγχος ταχύτητας PWM

• Βεβαιωθείτε ότι έχετε συνδέσει καλώδια ανεμιστήρα στις κεφαλίδες ανεμιστήρα για να αποτρέψετε την υπερθέρμανση της CPU και του συστήματός σας. Η υπερθέρμανση μπορεί να προκαλέσει ζημιά στην CPU ή το σύστημα μπορεί να κολλήσει.
• Αυτές οι κεφαλίδες ανεμιστήρα δεν είναι μπλοκ βραχυκυκλωτήρων διαμόρφωσης. Μην τοποθετείτε ένα καπάκι βραχυκυκλωτήρα στις κεφαλίδες.

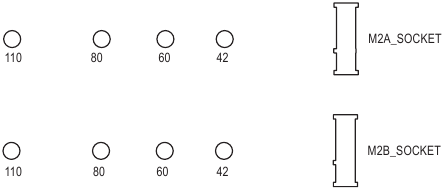

6. M2A_SOCKET/M2B_SOCKET (Υποδοχές M.2 Socket 3)
   Οι υποδοχές M.2 υποστηρίζουν M.2 SATA SSD ή M.2 PCIe SSD και υποστηρίζουν διαμόρφωση RAID. Σημειώστε ότι ένα M.2 PCIe SSD δεν μπορεί να χρησιμοποιηθεί για τη δημιουργία συνόλου RAID είτε με ένα M.2 SATA SSD είτε με έναν σκληρό δίσκο SATA. Ανατρέξτε στην ενότητα "Διαμόρφωση ενός συνόλου RAID", Κεφάλαιο για οδηγίες σχετικά με τη διαμόρφωση ενός πίνακα RAID.


Ακολουθήστε τα παρακάτω βήματα για να εγκαταστήσετε σωστά ένα M.2 SSD στην υποδοχή M.2.

1. Πάρτε μια βίδα και ένα στήριγμα από τις παρεχόμενες συσκευασίες βιδών και στηριγμάτων M.2. Βρείτε την υποδοχή M.2 όπου θα εγκαταστήσετε το M.2 SSD, χρησιμοποιήστε ένα κατσαβίδι για να ξεβιδώσετε τη βίδα στην ψύκτρα και στη συνέχεια _3 U αφαιρέστε την ψύκτρα. (Μόνο η υποδοχή M2A_SOCKET διαθέτει την ψύκτρα)
2. Εντοπίστε την κατάλληλη οπή στερέωσης για το M.2 SSD που θα εγκατασταθεί και, στη συνέχεια, σφίξτε πρώτα το στήριγμα. Τοποθετήστε το M.2 SSD στην υποδοχή M.2 υπό γωνία.
3. Πιέστε το M.2 SSD προς τα κάτω και, στη συνέχεια, στερεώστε το με τη βίδα. Αντικαταστήστε την ψύκτρα και στερεώστε την στην αρχική οπή.

Επιλέξτε την κατάλληλη οπή για να εγκατασταθεί το M.2 SSD και επανασφίξτε τη βίδα και το στήριγμα.

7. SATA3 0/1/2/3/4/5 (Υποδοχές SATA 6Gb/s)
   Οι υποδοχές SATA συμμορφώνονται με το πρότυπο SATA 6Gb/s και είναι συμβατές με το πρότυπο SATA 3Gb/s και SATA 1.5Gb/s. Κάθε υποδοχή SATA υποστηρίζει μία μόνο συσκευή SATA. Οι υποδοχές SATA υποστηρίζουν RAID 0, RAID 1 και RAID 10. Ανατρέξτε στην ενότητα "Διαμόρφωση ενός συνόλου RAID", Κεφάλαιο για οδηγίες σχετικά με τη διαμόρφωση ενός πίνακα RAID.


Αρ. ακροδέκτη	Ορισμός
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

8. LED_C1/LED_C2 (Κεφαλίδες λωρίδας RGB LED)
   Οι κεφαλίδες μπορούν να χρησιμοποιηθούν για τη σύνδεση μιας τυπικής λωρίδας LED RGB 5050 (12V/G/R/B), με μέγιστη ονομαστική ισχύ 2A (12V) και μέγιστο μήκος 2m.


Αρ. ακροδέκτη	Ορισμός
1	12V
2	G
3	R
4	B

Συνδέστε τη λωρίδα RGB LED στην κεφαλίδα. Ο ακροδέκτης ισχύος (με ένα τρίγωνο στην υποδοχή) της λωρίδας LED πρέπει να συνδεθεί στον ακροδέκτη 1 (12V) αυτής της κεφαλίδας. Η εσφαλμένη σύνδεση μπορεί να οδηγήσει σε ζημιά στη λωρίδα LED.

9. D_LED1/D_LED2 (Κεφαλίδες λωρίδας LED με δυνατότητα διευθυνσιοδότησης)
   Οι κεφαλίδες μπορούν να χρησιμοποιηθούν για τη σύνδεση μιας τυπικής λωρίδας LED με δυνατότητα διευθυνσιοδότησης 5050, με μέγιστη ονομαστική ισχύ 5A (5V) και μέγιστο αριθμό 1000 LED.


Αρ. ακροδέκτη	Ορισμός
1	V (5V)
2	D
3	Καμία ακίδα
4	G

Συνδέστε τη λωρίδα LED με δυνατότητα διευθυνσιοδότησης στην κεφαλίδα. Ο ακροδέκτης ισχύος (με ένα τρίγωνο στην υποδοχή) της λωρίδας LED πρέπει να συνδεθεί στον ακροδέκτη 1 της κεφαλίδας λωρίδας LED με δυνατότητα διευθύνσεως. Η εσφαλμένη σύνδεση μπορεί να οδηγήσει σε ζημιά στη λωρίδα LED.

Για πληροφορίες σχετικά με τον τρόπο ενεργοποίησης/απενεργοποίησης των φώτων της λωρίδας LED, επισκεφθείτε την ιστοσελίδα "Μοναδικά χαρακτηριστικά" του ιστότοπου της GIGABYTE.

Πριν εγκαταστήσετε τις συσκευές, φροντίστε να απενεργοποιήσετε τις συσκευές και τον υπολογιστή σας. Αποσυνδέστε το καλώδιο ρεύματος από την πρίζα για να αποφύγετε ζημιά στις συσκευές.

10. LED_CPU (Κεφαλίδα λωρίδας LED ψύκτρας CPU/λωρίδας RGB LED)
    Η κεφαλίδα μπορεί να χρησιμοποιηθεί για τη σύνδεση μιας λωρίδας LED ψύκτρας CPU ή μιας τυπικής λωρίδας RGB LED 5050 (12V/G/R/B), με μέγιστη ονομαστική ισχύ 2A (12V) και μέγιστο μήκος 2m.


Αρ. ακροδέκτη	Ορισμός
1	12V
2	G
3	R
4	B

Συνδέστε τη λωρίδα LED ψύκτρας CPU/τη λωρίδα RGB LED στην κεφαλίδα. Ο ακροδέκτης ισχύος (με ένα τρίγωνο στην υποδοχή) της λωρίδας LED πρέπει να συνδεθεί στον ακροδέκτη 1 (12V) αυτής της κεφαλίδας. Η εσφαλμένη σύνδεση μπορεί να οδηγήσει σε ζημιά στη λωρίδα LED.

Για πληροφορίες σχετικά με τον τρόπο ενεργοποίησης/απενεργοποίησης των φώτων της λωρίδας LED, επισκεφθείτε την ιστοσελίδα "Μοναδικά χαρακτηριστικά" του ιστότοπου της GIGABYTE.

Πριν εγκαταστήσετε τις συσκευές, φροντίστε να απενεργοποιήσετε τις συσκευές και τον υπολογιστή σας. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιές στις συσκευές.

11. F_AUDIO (Επικεφαλίδα ήχου μπροστινού πίνακα)
    Η επικεφαλίδα ήχου μπροστινού πίνακα υποστηρίζει ήχο High Definition (HD). Μπορείτε να συνδέσετε την μονάδα ήχου μπροστινού πίνακα του πλαισίου σας σε αυτήν την επικεφαλίδα. Βεβαιωθείτε ότι οι αντιστοιχίσεις καλωδίων του συνδετήρα της μονάδας αντιστοιχούν στις αντιστοιχίσεις ακίδων της επικεφαλίδας της μητρικής πλακέτας. Η λανθασμένη σύνδεση μεταξύ του συνδετήρα της μονάδας και της επικεφαλίδας της μητρικής πλακέτας θα καταστήσει τη συσκευή ανίκανη να λειτουργήσει ή ακόμη και να την καταστρέψει.


Αρ. ακίδας	Ορισμός	Αρ. ακίδας	Ορισμός
1	MIC2_L	6	Sense
2	GND	7	FAUDIO_JD F_
3	MIC2_R	8	No Pin
4	NC	9	LINE2_L
5	LINE2_R	10	Sense

Ορισμένα πλαίσια παρέχουν μια μονάδα ήχου μπροστινού πίνακα που έχει διαχωρισμένους συνδετήρες σε κάθε καλώδιο αντί για ένα μόνο βύσμα. Για πληροφορίες σχετικά με τη σύνδεση της μονάδας ήχου μπροστινού πίνακα που έχει διαφορετικές αντιστοιχίσεις καλωδίων, επικοινωνήστε με τον κατασκευαστή του πλαισίου.

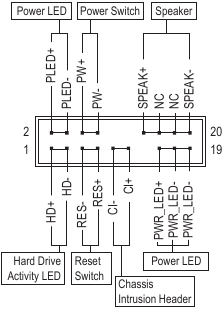

12. F_PANEL (Επικεφαλίδα μπροστινού πίνακα)
    Συνδέστε τον διακόπτη λειτουργίας, τον διακόπτη επαναφοράς, το ηχείο, τον διακόπτη/αισθητήρα εισβολής πλαισίου και την ένδειξη κατάστασης συστήματος στο πλαίσιο σε αυτήν την επικεφαλίδα σύμφωνα με τις παρακάτω αντιστοιχίσεις ακίδων. Σημειώστε τις θετικές και αρνητικές ακίδες πριν συνδέσετε τα καλώδια.


• PLED/PWR_LED (Power LED):
  Συνδέεται στην ένδειξη κατάστασης λειτουργίας στον μπροστινό πίνακα του πλαισίου. Η λυχνία LED είναι αναμμένη όταν το σύστημα λειτουργεί. Η λυχνία LED είναι σβηστή όταν το σύστημα βρίσκεται σε κατάσταση αναστολής λειτουργίας S3/S4 ή είναι απενεργοποιημένο (S5).
• PW (Διακόπτης λειτουργίας):
  Συνδέεται στον διακόπτη λειτουργίας στον μπροστινό πίνακα του πλαισίου. Μπορείτε να διαμορφώσετε τον τρόπο απενεργοποίησης του συστήματός σας χρησιμοποιώντας τον διακόπτη λειτουργίας (ανατρέξτε στην ενότητα "Ρύθμιση BIOS", "Settings\Platform Power", Κεφάλαιο για περισσότερες πληροφορίες).
• SPEAK (Ηχείο):
  Συνδέεται στο ηχείο στον μπροστινό πίνακα του πλαισίου. Το σύστημα αναφέρει την κατάσταση εκκίνησης του συστήματος εκδίδοντας έναν κωδικό ηχητικού σήματος. Θα ακουστεί ένα μόνο σύντομο ηχητικό σήμα εάν δεν εντοπιστεί κανένα πρόβλημα κατά την εκκίνηση του συστήματος.
• HD (LED δραστηριότητας σκληρού δίσκου):
  Συνδέεται στο LED δραστηριότητας σκληρού δίσκου στον μπροστινό πίνακα του πλαισίου. Η λυχνία LED είναι αναμμένη όταν ο σκληρός δίσκος διαβάζει ή γράφει δεδομένα.
• RES (Διακόπτης επαναφοράς):
  Συνδέεται στον διακόπτη επαναφοράς στον μπροστινό πίνακα του πλαισίου. Πατήστε τον διακόπτη επαναφοράς για να επανεκκινήσετε τον υπολογιστή εάν ο υπολογιστής παγώσει και αποτύχει να εκτελέσει μια κανονική επανεκκίνηση.
• CI (Επικεφαλίδα εισβολής πλαισίου):
  Συνδέεται στον διακόπτη/αισθητήρα εισβολής πλαισίου στο πλαίσιο που μπορεί να ανιχνεύσει εάν έχει αφαιρεθεί το κάλυμμα του πλαισίου. Αυτή η λειτουργία απαιτεί ένα πλαίσιο με διακόπτη/αισθητήρα εισβολής πλαισίου.
• NC: Καμία σύνδεση.

Ο σχεδιασμός του μπροστινού πίνακα μπορεί να διαφέρει ανάλογα με το πλαίσιο. Μια μονάδα μπροστινού πίνακα αποτελείται κυρίως από διακόπτη λειτουργίας, διακόπτη επαναφοράς, LED λειτουργίας, LED δραστηριότητας σκληρού δίσκου, ηχείο κ.λπ. Όταν συνδέετε τη μονάδα μπροστινού πίνακα του πλαισίου σας σε αυτήν την επικεφαλίδα, βεβαιωθείτε ότι οι αντιστοιχίσεις καλωδίων και οι αντιστοιχίσεις ακίδων αντιστοιχούν σωστά.

13. F_USB31C (Επικεφαλίδα USB Type-C με υποστήριξη USB 3.2 Gen 2)
    Η επικεφαλίδα συμμορφώνεται με την προδιαγραφή USB 3.2 Gen 2 και μπορεί να παρέχει μία θύρα USB.


Αρ. ακίδας	Ορισμός	Αρ. ακίδας	Ορισμός	Αρ. ακίδας	Ορισμός
1	VBUS	8	CC1	15	RX2+
2	TX1+	9	SBU1	16	RX2-
3	TX1-	10	SBU2	17	GND
4	GND	11	VBUS	18	D-
5	RX1+	12	TX2+	19	D+
6	RX1-	13	TX2-	20	CC2
7	VBUS	14	GND

14. F_USB30_1/F_USB30_2 (Επικεφαλίδες USB 3.2 Gen 1)
    Οι επικεφαλίδες συμμορφώνονται με την προδιαγραφή USB 3.2 Gen 1 και USB 2.0 και κάθε επικεφαλίδα μπορεί να παρέχει δύο θύρες USB. Για να αγοράσετε τον προαιρετικό μπροστινό πίνακα 3,5" που παρέχει δύο θύρες USB 3.2 Gen 1, επικοινωνήστε με τον τοπικό αντιπρόσωπο.


Αρ. ακίδας	Ορισμός	Αρ. ακίδας	Ορισμός	Αρ. ακίδας	Ορισμός
1	VBUS	8	D1-	15	SSTX2-
2	SSRX1-	9	D1+	16	GND
3	SSRX1+	10	NC	17	SSRX2+
4	GND	11	D2+	18	SSRX2-
5	SSTX1-	12	D2-	19	VBUS
6	SSTX1+	13	GND	20	No Pin
7	GND	B S_ 14	SSTX2+

15. F_USB1/F_USB2 (Επικεφαλίδες USB 2.0/1.1)
    Οι επικεφαλίδες συμμορφώνονται με την προδιαγραφή USB 2.0/1.1. Κάθε επικεφαλίδα USB μπορεί να παρέχει δύο θύρες USB μέσω ενός προαιρετικού βραχίονα USB. Για να αγοράσετε τον προαιρετικό βραχίονα USB, επικοινωνήστε με τον τοπικό αντιπρόσωπο.


Αρ. ακίδας	Ορισμός	Αρ. ακίδας	Ορισμός
1	Τροφοδοσία (5V)	6	USB DY+
2	Τροφοδοσία (5V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	No Pin
5	USB DX+	10	NC

• Μην συνδέετε το καλώδιο βραχίονα IEEE 1394 (2x5 ακίδων) στην κεφαλίδα USB 2.0/1.1.
• Πριν εγκαταστήσετε το βραχίονα USB, φροντίστε να απενεργοποιήσετε τον υπολογιστή σας και να αποσυνδέσετε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στο βραχίονα USB.

16. TPM (Επικεφαλίδα Trusted Platform Module)
    Μπορείτε να συνδέσετε ένα TPM (Trusted Platform Module) σε αυτήν την επικεφαλίδα.


Αρ. ακίδας	Ορισμός	Αρ. ακίδας	Ορισμός
1	LAD0	7	LAD3
2	VCC3	8	GND
3	LAD1	9	LFRAME
4	No Pin	10	NC
5	LAD2	11	SERIRQ
6	LCLK	12	LRESET

17. BAT (Μπαταρία)
    Η μπαταρία παρέχει ρεύμα για να διατηρεί τις τιμές (όπως ρυθμίσεις BIOS, πληροφορίες ημερομηνίας και ώρας) στο CMOS όταν ο υπολογιστής είναι απενεργοποιημένος. Αντικαταστήστε την μπαταρία όταν η τάση της μπαταρίας πέσει σε χαμηλό επίπεδο, διαφορετικά οι τιμές CMOS ενδέχεται να μην είναι ακριβείς ή να χαθούν.


Μπορείτε να διαγράψετε τις τιμές CMOS αφαιρώντας την μπαταρία:

1. Απενεργοποιήστε τον υπολογιστή σας και αποσυνδέστε το καλώδιο τροφοδοσίας.
2. Αφαιρέστε απαλά την μπαταρία από τη θήκη της μπαταρίας και περιμένετε ένα λεπτό. (Ή χρησιμοποιήστε ένα μεταλλικό αντικείμενο, όπως ένα κατσαβίδι, για να αγγίξετε τους θετικούς και αρνητικούς ακροδέκτες της θήκης της μπαταρίας, βραχυκυκλώνοντάς τους για 5 δευτερόλεπτα.)
3. Αντικαταστήστε την μπαταρία.
4. Συνδέστε το καλώδιο τροφοδοσίας και επανεκκινήστε τον υπολογιστή σας.

• Να απενεργοποιείτε πάντα τον υπολογιστή σας και να αποσυνδέετε το καλώδιο τροφοδοσίας πριν αντικαταστήσετε την μπαταρία.
• Αντικαταστήστε την μπαταρία με μια ισοδύναμη. Ενδέχεται να προκληθεί ζημιά στις συσκευές σας εάν η μπαταρία αντικατασταθεί με ένα λανθασμένο μοντέλο.
• Επικοινωνήστε με το σημείο αγοράς ή τον τοπικό αντιπρόσωπο εάν δεν μπορείτε να αντικαταστήσετε την μπαταρία μόνοι σας ή δεν είστε βέβαιοι για το μοντέλο της μπαταρίας.
• Κατά την εγκατάσταση της μπαταρίας, σημειώστε τον προσανατολισμό της θετικής πλευράς (+) και της αρνητικής πλευράς (-) της μπαταρίας (η θετική πλευρά πρέπει να είναι στραμμένη προς τα πάνω).
• Οι χρησιμοποιημένες μπαταρίες πρέπει να αντιμετωπίζονται σύμφωνα με τους τοπικούς περιβαλλοντικούς κανονισμούς.

18. CLR_CMOS (βραχυκυκλωτήρας εκκαθάρισης CMOS)
    Χρησιμοποιήστε αυτόν τον βραχυκυκλωτήρα για να διαγράψετε τη διαμόρφωση του BIOS και να επαναφέρετε τις τιμές CMOS στις εργοστασιακές προεπιλογές. Για να διαγράψετε τις τιμές CMOS, χρησιμοποιήστε ένα μεταλλικό αντικείμενο, όπως ένα κατσαβίδι, για να αγγίξετε τις δύο ακίδες για λίγα δευτερόλεπτα.

	Ανοιχτό: Κανονικό
	Βραχυκύκλωμα: Εκκαθάριση τιμών CMOS

• Πάντα να απενεργοποιείτε τον υπολογιστή σας και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν από την εκκαθάριση των τιμών του CMOS.
• Μετά την επανεκκίνηση του συστήματος, μεταβείτε στο BIOS Setup για να φορτώσετε τις εργοστασιακές προεπιλογές (επιλέξτε Load Optimized Defaults (Φόρτωση Βελτιστοποιημένων Προεπιλογών)) ή ρυθμίστε χειροκίνητα τις ρυθμίσεις του BIOS (ανατρέξτε στο "BIOS Setup," Κεφάλαιο για τις διαμορφώσεις του BIOS).

19. QFLASH_PLUS (Κουμπί Q-Flash Plus)
    Το Q-Flash Plus σάς επιτρέπει να ενημερώσετε το BIOS όταν το σύστημά σας είναι απενεργοποιημένο (κατάσταση τερματισμού S5). Αποθηκεύστε το πιο πρόσφατο BIOS σε μια μονάδα USB και συνδέστε το στην ειδική θύρα και, στη συνέχεια, μπορείτε πλέον να κάνετε flash το BIOS αυτόματα απλώς πατώντας το κουμπί Q-Flash Plus. Το QFLED θα αναβοσβήνει όταν ξεκινήσουν οι δραστηριότητες αντιστοίχισης και flashing του BIOS και θα σταματήσει να αναβοσβήνει όταν ολοκληρωθεί το κύριο flashing του BIOS.


Για το πώς να χρησιμοποιήσετε το Q-Flash Plus, επισκεφτείτε την ιστοσελίδα "Unique Features" του ιστότοπου της GIGABYTE.

Ρύθμιση BIOS

Το BIOS (Basic Input and Output System - Βασικό Σύστημα Εισόδου/Εξόδου) καταγράφει τις παραμέτρους υλικού του συστήματος στο CMOS στη μητρική πλακέτα. Οι κύριες λειτουργίες του περιλαμβάνουν τη διεξαγωγή του Power-On Self-Test (POST) κατά την εκκίνηση του συστήματος, την αποθήκευση παραμέτρων συστήματος και τη φόρτωση του λειτουργικού συστήματος, κ.λπ. Το BIOS περιλαμβάνει ένα πρόγραμμα ρύθμισης BIOS που επιτρέπει στον χρήστη να τροποποιήσει τις βασικές ρυθμίσεις διαμόρφωσης του συστήματος ή να ενεργοποιήσει ορισμένες λειτουργίες του συστήματος. Όταν απενεργοποιείται η τροφοδοσία, η μπαταρία στη μητρική πλακέτα παρέχει την απαραίτητη ισχύ στο CMOS για να διατηρήσει τις τιμές διαμόρφωσης στο CMOS.
Για να αποκτήσετε πρόσβαση στο πρόγραμμα ρύθμισης BIOS, πατήστε το πλήκτρο <Delete> κατά τη διάρκεια του POST όταν ενεργοποιηθεί η τροφοδοσία.
Για να αναβαθμίσετε το BIOS, χρησιμοποιήστε το βοηθητικό πρόγραμμα GIGABYTE Q-Flash ή @BIOS.

• Το Q-Flash επιτρέπει στον χρήστη να αναβαθμίσει ή να δημιουργήσει αντίγραφα ασφαλείας του BIOS γρήγορα και εύκολα χωρίς να εισέλθει στο λειτουργικό σύστημα.
• Το @BIOS είναι ένα βοηθητικό πρόγραμμα που βασίζεται στα Windows, το οποίο αναζητά και κατεβάζει την πιο πρόσφατη έκδοση του BIOS από το Διαδίκτυο και ενημερώνει το BIOS.

• Επειδή η αναβάθμιση του BIOS είναι δυνητικά επικίνδυνη, εάν δεν αντιμετωπίζετε προβλήματα με την τρέχουσα έκδοση του BIOS, συνιστάται να μην αναβαθμίσετε το BIOS. Για να αναβαθμίσετε το BIOS, κάντε το με προσοχή. Η ακατάλληλη αναβάθμιση του BIOS μπορεί να οδηγήσει σε δυσλειτουργία του συστήματος.
• Συνιστάται να μην αλλάξετε τις προεπιλεγμένες ρυθμίσεις (εκτός εάν χρειάζεται) για να αποτρέψετε την αστάθεια του συστήματος ή άλλα απροσδόκητα αποτελέσματα. Η ακατάλληλη αλλαγή των ρυθμίσεων μπορεί να οδηγήσει σε αποτυχία εκκίνησης του συστήματος. Εάν συμβεί αυτό, δοκιμάστε να διαγράψετε τις τιμές CMOS και να επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές. (Ανατρέξτε στην ενότητα "Load Optimized Defaults" σε αυτό το κεφάλαιο ή στις εισαγωγές του βραχυκυκλωτήρα μπαταρίας/εκκαθάρισης CMOS στο Κεφάλαιο Εγκατάστασης Υλικού για το πώς να διαγράψετε τις τιμές CMOS.)

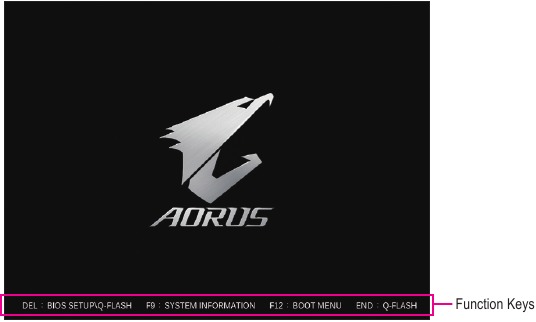

Οθόνη εκκίνησης

Η ακόλουθη οθόνη λογότυπου εκκίνησης θα εμφανιστεί κατά την εκκίνηση του υπολογιστή.
(Δείγμα έκδοσης BIOS: X570 AORUS ELITE, F1a)

Υπάρχουν δύο διαφορετικές λειτουργίες BIOS ως εξής και μπορείτε να χρησιμοποιήσετε το πλήκτρο <F2> για να αλλάξετε μεταξύ των δύο λειτουργιών. Η Easy Mode (Εύκολη λειτουργία) επιτρέπει στους χρήστες να προβάλλουν γρήγορα τις τρέχουσες πληροφορίες συστήματος ή να κάνουν προσαρμογές για βέλτιστη απόδοση. Στην Easy Mode (Εύκολη λειτουργία), μπορείτε να χρησιμοποιήσετε το ποντίκι σας για να μετακινηθείτε στα στοιχεία διαμόρφωσης. Η Advanced Mode (Προηγμένη λειτουργία) παρέχει λεπτομερείς ρυθμίσεις BIOS. Μπορείτε να πατήσετε τα πλήκτρα βέλους στο πληκτρολόγιό σας για να μετακινηθείτε μεταξύ των στοιχείων και να πατήσετε <Enter> για να αποδεχτείτε ή να εισέλθετε σε ένα υπομενού. Ή μπορείτε να χρησιμοποιήσετε το ποντίκι σας για να επιλέξετε το στοιχείο που θέλετε.

• Όταν το σύστημα δεν είναι σταθερό ως συνήθως, επιλέξτε το στοιχείο Load Optimized Defaults (Φόρτωση βελτιστοποιημένων προεπιλογών) για να ρυθμίσετε το σύστημά σας στις προεπιλογές του.
• Τα μενού ρύθμισης BIOS που περιγράφονται σε αυτό το κεφάλαιο είναι μόνο για αναφορά και ενδέχεται να διαφέρουν ανάλογα με την έκδοση του BIOS.

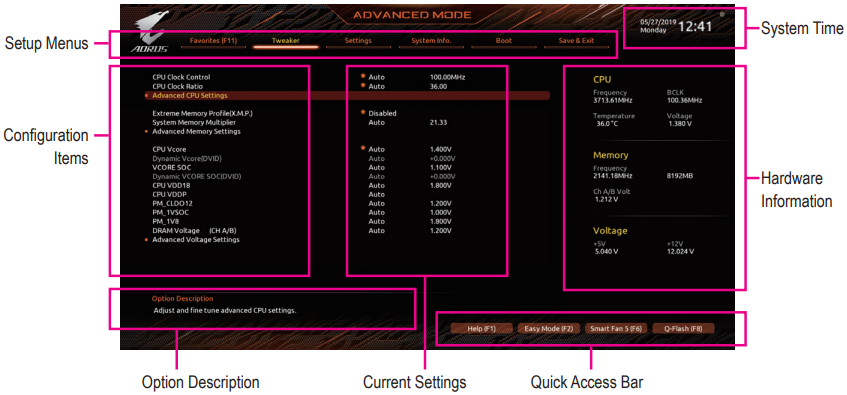

Το κύριο μενού

Η Quick Access Bar (Γρήγορη γραμμή πρόσβασης) σας επιτρέπει να μεταβείτε γρήγορα στην οθόνη General Help (Γενική βοήθεια), Easy Mode (Εύκολη λειτουργία), Smart Fan 5 ή Q-Flash.

Advanced Mode Function Keys (Πλήκτρα λειτουργιών προηγμένης λειτουργίας)
< >< >	Μετακινήστε τη γραμμή επιλογής για να επιλέξετε ένα μενού ρύθμισης
< >< >	Μετακινήστε τη γραμμή επιλογής για να επιλέξετε ένα στοιχείο διαμόρφωσης σε ένα μενού
<Enter>/Double Click (Διπλό κλικ)	Εκτελέστε μια εντολή ή εισέλθετε σε ένα μενού
< + >/<Page Up>	Αυξήστε την αριθμητική τιμή ή κάντε αλλαγές
< - >/<Page Down>	Μειώστε την αριθμητική τιμή ή κάντε αλλαγές
<F1>	Εμφάνιση περιγραφών των πλήκτρων λειτουργιών
<F2>	Μετάβαση στην Easy Mode (Εύκολη λειτουργία)
<F3>	Αποθηκεύστε τις τρέχουσες ρυθμίσεις BIOS σε ένα προφίλ
<F4>	Φορτώστε τις ρυθμίσεις BIOS από ένα προφίλ που δημιουργήθηκε πριν
<F5>	Επαναφέρετε τις προηγούμενες ρυθμίσεις BIOS για τα τρέχοντα υπομενού
<F6>	Εμφάνιση της οθόνης Smart Fan 5
<F7>	Φορτώστε τις βελτιστοποιημένες προεπιλεγμένες ρυθμίσεις BIOS για τα τρέχοντα υπομενού
<F8>	Αποκτήστε πρόσβαση στο βοηθητικό πρόγραμμα Q-Flash
<F10>	Αποθηκεύστε όλες τις αλλαγές και εξέλθετε από το πρόγραμμα ρύθμισης BIOS
<F11>	Μετάβαση στο υπομενού Favorites (Αγαπημένα)
<F12>	Αποτυπώστε την τρέχουσα οθόνη ως εικόνα και αποθηκεύστε την στη μονάδα USB
<Insert>	Προσθέστε ή αφαιρέστε μια αγαπημένη επιλογή
<Ctrl>+<S>	Εμφάνιση πληροφοριών για την εγκατεστημένη μνήμη
<Esc>	Κύριο μενού: Έξοδος από το πρόγραμμα ρύθμισης BIOS Υπομενού: Έξοδος από το τρέχον υπομενού

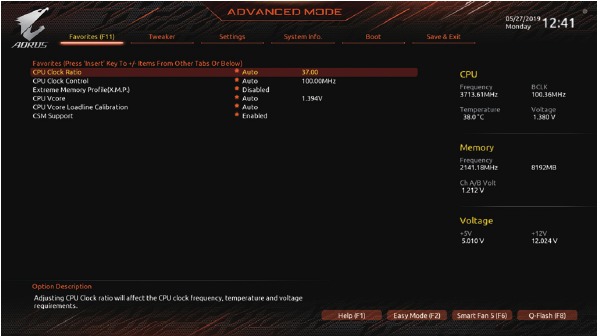

Αγαπημένα (F11)

Ορίστε τις επιλογές που χρησιμοποιείτε συχνά ως αγαπημένα και χρησιμοποιήστε το πλήκτρο <F11> για να μεταβείτε γρήγορα στη σελίδα όπου βρίσκονται όλες οι αγαπημένες σας επιλογές. Για να προσθέσετε ή να αφαιρέσετε μια αγαπημένη επιλογή, μεταβείτε στην αρχική της σελίδα και πατήστε <Insert> στην επιλογή. Η επιλογή επισημαίνεται με ένα αστεράκι εάν έχει οριστεί ως "αγαπημένη".

Tweaker

Εάν το σύστημα θα λειτουργήσει σταθερά με τις ρυθμίσεις overclock/υπερβολικής τάσης που κάνατε εξαρτάται από τις συνολικές διαμορφώσεις του συστήματός σας. Η εσφαλμένη εκτέλεση overclock/υπερβολικής τάσης μπορεί να οδηγήσει σε ζημιά στην CPU, το chipset ή τη μνήμη και να μειώσει τη ωφέλιμη διάρκεια ζωής αυτών των στοιχείων. Αυτή η σελίδα είναι μόνο για προχωρημένους χρήστες και συνιστούμε να μην αλλάξετε τις προεπιλεγμένες ρυθμίσεις για να αποτρέψετε την αστάθεια του συστήματος ή άλλα απροσδόκητα αποτελέσματα. (Η ακατάλληλη αλλαγή των ρυθμίσεων μπορεί να οδηγήσει σε αποτυχία εκκίνησης του συστήματος. Εάν συμβεί αυτό, διαγράψτε τις τιμές CMOS και επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές.)

• CPU Clock Control (Έλεγχος ρολογιού CPU)
  Σας επιτρέπει να ρυθμίσετε χειροκίνητα το βασικό ρολόι CPU σε βήματα των 1 MHz. (Προεπιλογή: Auto)

  Συνιστάται ιδιαίτερα η ρύθμιση της συχνότητας CPU σύμφωνα με τις προδιαγραφές της CPU.
• CPU Clock Ratio (Αναλογία ρολογιού CPU)
  Σας επιτρέπει να αλλάξετε την αναλογία ρολογιού για την εγκατεστημένη CPU. Το ρυθμιζόμενο εύρος εξαρτάται από την CPU που είναι εγκατεστημένη.

• Advanced CPU Settings (Προηγμένες ρυθμίσεις CPU)
  • Core Performance Boost (Ενίσχυση απόδοσης πυρήνα) ^{(Σημείωση)}
    Σας επιτρέπει να καθορίσετε εάν θα ενεργοποιήσετε την τεχνολογία Core Performance Boost (CPB), μια τεχνολογία ενίσχυσης της απόδοσης της CPU. (Προεπιλογή: Auto)
  • SVM Mode (Λειτουργία SVM)
    Η βελτιωμένη εικονικοποίηση από την τεχνολογία εικονικοποίησης θα επιτρέψει σε μια πλατφόρμα να εκτελεί πολλαπλά λειτουργικά συστήματα και εφαρμογές σε ανεξάρτητα διαμερίσματα. Με την εικονικοποίηση, ένα σύστημα υπολογιστή μπορεί να λειτουργήσει ως πολλαπλά εικονικά συστήματα. (Προεπιλογή: Disabled)
  • Global C-state Control (Καθολικός έλεγχος κατάστασης C) ^{(Σημείωση)}
    Σας επιτρέπει να καθορίσετε εάν θα αφήσετε την CPU να εισέλθει σε καταστάσεις C. Όταν είναι ενεργοποιημένη, η συχνότητα του πυρήνα της CPU θα μειωθεί κατά τη διάρκεια της κατάστασης διακοπής του συστήματος για να μειωθεί η κατανάλωση ενέργειας. (Προεπιλογή: Enabled)
  • Power Supply Idle Control (Έλεγχος αδράνειας τροφοδοσίας) ^{(Σημείωση)}
    Ενεργοποιεί ή απενεργοποιεί την κατάσταση Package C6.

Typical Current Idle (Τυπική αδράνεια ρεύματος)	Απενεργοποιεί αυτήν τη λειτουργία.
Low Current Idle (Αδράνεια χαμηλού ρεύματος)	Ενεργοποιεί αυτήν τη λειτουργία.
Auto (Αυτόματο)	Επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή)

• CCD Control (Έλεγχος CCD) ^{(Σημείωση)}
  Ορίζει τον αριθμό των CCD που θα χρησιμοποιηθούν. (Προεπιλογή: Auto)
• SMT Mode (Λειτουργία SMT)
  Σας επιτρέπει να ενεργοποιήσετε ή να απενεργοποιήσετε την τεχνολογία CPU Simultaneous Multi-Threading (ταυτόχρονης πολλαπλής επεξεργασίας). Αυτή η λειτουργία λειτουργεί μόνο για λειτουργικά συστήματα που υποστηρίζουν λειτουργία πολλαπλών επεξεργαστών. Η ρύθμιση Auto (Αυτόματο) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)
• AMD CPU fTPM
  Ενεργοποιεί ή απενεργοποιεί τη λειτουργία TPM 2.0 που είναι ενσωματωμένη στην AMD CPU. (Προεπιλογή: Disabled)

• Extreme Memory Profile (X.M.P.) (Προφίλ ακραίας μνήμης (X.M.P.)) ^{(Σημείωση)}
  Επιτρέπει στο BIOS να διαβάσει τα δεδομένα SPD στη(στις) μονάδα(ες) μνήμης XMP για να βελτιώσει την απόδοση της μνήμης όταν είναι ενεργοποιημένη.

Disabled (Απενεργοποιημένο)	Απενεργοποιεί αυτήν τη λειτουργία. (Προεπιλογή)
Profile1 (Προφίλ1)	Χρησιμοποιεί τις ρυθμίσεις Profile 1.
Profile2 (Σημείωση)	Χρησιμοποιεί τις ρυθμίσεις Profile 2.

• XMP High Frequency Support (Υποστήριξη υψηλής συχνότητας XMP) ^{(Σημείωση)}
  Σας επιτρέπει να επιλέξετε το επίπεδο συμβατότητας για μνήμη υψηλής συχνότητας. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν το Extreme Memory Profile (X.M.P.) (Προφίλ ακραίας μνήμης (X.M.P.)) έχει οριστεί σε Profile1 (Προφίλ1) ή Profile2 (Προφίλ2). (Προεπιλογή: Auto)
• System Memory Multiplier (Πολλαπλασιαστής μνήμης συστήματος)
  Σας επιτρέπει να ορίσετε τον πολλαπλασιαστή μνήμης συστήματος. Η ρύθμιση Auto (Αυτόματο) ορίζει τον πολλαπλασιαστή μνήμης σύμφωνα με τα δεδομένα SPD της μνήμης. (Προεπιλογή: Auto)

• Advanced Memory Settings (Προηγμένες ρυθμίσεις μνήμης)
• Memory Subtimings (Υποχρονισμοί μνήμης)

• Standard Timing Control (Τυπικός έλεγχος χρονισμού), Advanced Timing Control (Προηγμένος έλεγχος χρονισμού), CAD Bus Setup Timing (Χρονισμός ρύθμισης διαύλου CAD), CAD Bus Drive Strength (Ισχύς οδήγησης διαύλου CAD), Data Bus Configuration (Διαμόρφωση διαύλου δεδομένων)
  Αυτές οι ενότητες παρέχουν ρυθμίσεις χρονισμού μνήμης. Σημείωση: Το σύστημά σας ενδέχεται να καταστεί ασταθές ή να αποτύχει η εκκίνηση μετά την πραγματοποίηση αλλαγών στους χρονισμούς μνήμης. Εάν συμβεί αυτό, επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές φορτώνοντας τις βελτιστοποιημένες προεπιλογές ή διαγράφοντας τις τιμές CMOS.

• SPD Info (Πληροφορίες SPD)
  Εμφανίζει πληροφορίες για την εγκατεστημένη μνήμη.
  • CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/ CPU VDDP/PM_1VSOC/PM_1V8/DRAM Voltage (CH A/B) (Τάση CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/ CPU VDDP/PM_1VSOC/PM_1V8/DRAM (CH A/B))
    Αυτά τα στοιχεία σάς επιτρέπουν να ρυθμίσετε τις τάσεις CPU Vcore και μνήμης.
• Advanced Voltage Settings (Προηγμένες ρυθμίσεις τάσης)
  Αυτό το υπομενού σάς επιτρέπει να διαμορφώσετε το επίπεδο Load-Line Calibration (Διακρίβωση γραμμής φορτίου), το επίπεδο προστασίας από υπερβολική τάση, το επίπεδο προστασίας από υπερβολικό ρεύμα και τη συχνότητα PWM.

(Σημείωση) Αυτό το στοιχείο υπάρχει μόνο όταν εγκαθιστάτε μια CPU που υποστηρίζει αυτήν τη λειτουργία.

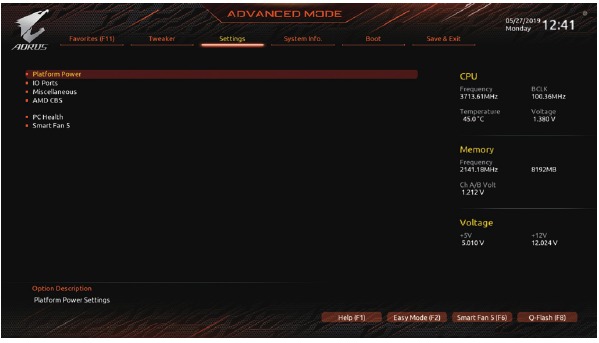

Ρυθμίσεις

• Τροφοδοσία πλατφόρμας
  • AC BACK
    Καθορίζει την κατάσταση του συστήματος μετά την επιστροφή της τροφοδοσίας από απώλεια τροφοδοσίας AC.

Μνήμη	Το σύστημα επιστρέφει στην τελευταία γνωστή κατάσταση αφύπνισης κατά την επιστροφή της τροφοδοσίας AC.
Always On	Το σύστημα ενεργοποιείται κατά την επιστροφή της τροφοδοσίας AC.
Always Off	Το σύστημα παραμένει απενεργοποιημένο κατά την επιστροφή της τροφοδοσίας AC. (Προεπιλογή)

• ErP
  Καθορίζει εάν θα επιτρέπεται στο σύστημα να καταναλώνει τη λιγότερη ισχύ στην κατάσταση S5 (τερματισμός). (Προεπιλογή: Απενεργοποιημένο)
  Σημείωση: Όταν αυτό το στοιχείο έχει οριστεί σε Enabled (Ενεργοποιημένο), οι ακόλουθες λειτουργίες δεν θα είναι διαθέσιμες: Επαναφορά με ειδοποίηση, ενεργοποίηση με ποντίκι και ενεργοποίηση με πληκτρολόγιο.
• Soft-Off by PWR-BTTN
  Διαμορφώνει τον τρόπο απενεργοποίησης του υπολογιστή σε λειτουργία MS-DOS χρησιμοποιώντας το κουμπί τροφοδοσίας.

Instant-Off	Πατήστε το κουμπί τροφοδοσίας και, στη συνέχεια, το σύστημα θα απενεργοποιηθεί αμέσως. (Προεπιλογή)
Delay 4 Sec.	Πατήστε και κρατήστε πατημένο το κουμπί τροφοδοσίας για 4 δευτερόλεπτα για να απενεργοποιήσετε το σύστημα. Εάν το κουμπί τροφοδοσίας πατηθεί για λιγότερο από 4 δευτερόλεπτα, το σύστημα θα εισέλθει σε κατάσταση αναστολής λειτουργίας.

• Power Loading
  Ενεργοποιεί ή απενεργοποιεί το εικονικό φορτίο. Όταν το τροφοδοτικό βρίσκεται σε χαμηλό φορτίο, θα ενεργοποιηθεί μια αυτοπροστασία που θα προκαλέσει τον τερματισμό ή την αποτυχία του. Εάν συμβεί αυτό, ορίστε σε Enabled (Ενεργοποιημένο). Η ρύθμιση Auto (Αυτόματο) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Αυτόματο)
• Resume by Alarm
  Καθορίζει εάν θα ενεργοποιηθεί το σύστημα σε μια επιθυμητή ώρα. (Προεπιλογή: Απενεργοποιημένο) Εάν είναι ενεργοποιημένο, ορίστε την ημερομηνία και την ώρα ως εξής:
  • Wake up day:Ενεργοποιήστε το σύστημα σε μια συγκεκριμένη ώρα κάθε ημέρα ή σε μια συγκεκριμένη ημέρα του μήνα.
  • Wake up hour/minute/second:Ορίστε την ώρα κατά την οποία το σύστημα θα ενεργοποιηθεί αυτόματα.
    Σημείωση: Όταν χρησιμοποιείτε αυτήν τη λειτουργία, αποφύγετε την ακατάλληλη τερματισμό λειτουργίας από το λειτουργικό σύστημα ή την αφαίρεση της τροφοδοσίας AC, διαφορετικά οι ρυθμίσεις ενδέχεται να μην είναι αποτελεσματικές.
• Wake on LAN
  Ενεργοποιεί ή απενεργοποιεί τη λειτουργία Wake on LAN. (Προεπιλογή: Ενεργοποιημένο)
• High Precision Event Timer
  Ενεργοποιεί ή απενεργοποιεί το High Precision Event Timer (HPET) στο λειτουργικό σύστημα. (Προεπιλογή: Ενεργοποιημένο)

• IO Ports
  • Ενσωματωμένα γραφικά ^{(Σημείωση)}
    Ενεργοποιεί ή απενεργοποιεί τη λειτουργία ενσωματωμένων γραφικών.

Auto	Το BIOS θα ενεργοποιήσει ή θα απενεργοποιήσει αυτόματα τα ενσωματωμένα γραφικά ανάλογα με την εγκατεστημένη κάρτα γραφικών. (Προεπιλογή)
Forces	Ενεργοποιεί τα ενσωματωμένα γραφικά.
Disabled	Απενεργοποιεί τα ενσωματωμένα γραφικά.

• UMA Mode ^{(Σημείωση)}
  Καθορίστε τη λειτουργία UMA.
  Αυτό το στοιχείο είναι ρυθμιζόμενο μόνο όταν τα ενσωματωμένα γραφικά έχουν οριστεί σε Forces (Επιβολή).

Auto	Επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή)
UMA Specified	Ορίζει το μέγεθος του buffer πλαισίου UMA.
UMA Auto	Ορίζει την ανάλυση της οθόνης.

• UMA Frame Buffer Size ^{(Σημείωση)}
  Το μέγεθος του buffer πλαισίου είναι η συνολική ποσότητα μνήμης του συστήματος που διατίθεται αποκλειστικά για τον ενσωματωμένο ελεγκτή γραφικών. MS-DOS, για παράδειγμα, θα χρησιμοποιήσει μόνο αυτήν τη μνήμη για την οθόνη. Οι επιλογές είναι: Auto (Αυτόματο) (προεπιλογή), 64M~16G. Αυτό το στοιχείο είναι ρυθμιζόμενο μόνο όταν η λειτουργία UMA έχει οριστεί σε UMA Specified (Καθορισμένο UMA).
• Display Resolution ^{(Σημείωση)}
  Σας επιτρέπει να ορίσετε την ανάλυση της οθόνης. Οι επιλογές είναι: Auto (Αυτόματο) (προεπιλογή), 1920x1080 και χαμηλότερη, 2560x1600, 3840x2160.
  Αυτό το στοιχείο είναι ρυθμιζόμενο μόνο όταν η λειτουργία UMA έχει οριστεί σε UMA Auto (Αυτόματο UMA).
• Initial Display Output
  Καθορίζει την πρώτη έναρξη της οθόνης από την εγκατεστημένη κάρτα γραφικών PCI Express ή τα ενσωματωμένα γραφικά.

IGD Video(Σημείωση)	Ορίζει τα ενσωματωμένα γραφικά ως την πρώτη οθόνη.
PCIe 1 Slot	Ορίζει την κάρτα γραφικών στην υποδοχή PCIEX16 ως την πρώτη οθόνη. (Προεπιλογή)
PCIe 2 Slot	Ορίζει την κάρτα γραφικών στην υποδοχή PCIEX4 ως την πρώτη οθόνη.

• HD Audio Controller
  Ενεργοποιεί ή απενεργοποιεί τη λειτουργία ενσωματωμένου ήχου. (Προεπιλογή: Ενεργοποιημένο)
  Εάν επιθυμείτε να εγκαταστήσετε μια πρόσθετη κάρτα ήχου τρίτου κατασκευαστή αντί να χρησιμοποιήσετε τον ενσωματωμένο ήχο, ορίστε αυτό το στοιχείο σε Disabled (Απενεργοποιημένο).
• PCIEX16 Bifurcation
  Σας επιτρέπει να καθορίσετε πώς διαιρείται το εύρος ζώνης της υποδοχής PCIEX16. Επιλογές: Auto (Αυτόματο), PCIE 2x8, PCIE 1x8/2x4, PCIE 4x4. (Προεπιλογή: Αυτόματο)
• Above 4G Decoding
  Ενεργοποιεί ή απενεργοποιεί τις συσκευές με δυνατότητα 64-bit για αποκωδικοποίηση στον χώρο διευθύνσεων άνω των 4 GB (μόνο εάν το σύστημά σας υποστηρίζει αποκωδικοποίηση PCI 64-bit). Ορίστε σε Enabled (Ενεργοποιημένο) εάν έχουν εγκατασταθεί περισσότερες από μία προηγμένες κάρτες γραφικών και τα προγράμματα οδήγησής τους δεν μπορούν να ξεκινήσουν κατά την είσοδο στο λειτουργικό σύστημα (λόγω του περιορισμένου χώρου διευθύνσεων μνήμης 4 GB). (Προεπιλογή: Απενεργοποιημένο)
• Onboard LAN Controller
  Ενεργοποιεί ή απενεργοποιεί τη λειτουργία ενσωματωμένου LAN. (Προεπιλογή: Ενεργοποιημένο) Εάν επιθυμείτε να εγκαταστήσετε μια πρόσθετη κάρτα δικτύου τρίτου κατασκευαστή αντί να χρησιμοποιήσετε το ενσωματωμένο LAN, ορίστε αυτό το στοιχείο σε Disabled (Απενεργοποιημένο).

• Διαμόρφωση USB
  • Legacy USB Support
    Επιτρέπει τη χρήση πληκτρολογίου/ποντικιού USB στο MS-DOS. (Προεπιλογή: Ενεργοποιημένο)
  • XHCI Hand-off
    Καθορίζει εάν θα ενεργοποιηθεί η δυνατότητα XHCI Hand-off για ένα λειτουργικό σύστημα χωρίς υποστήριξη XHCI Hand-off. (Προεπιλογή: Ενεργοποιημένο)
  • USB Mass Storage Driver Support
    Ενεργοποιεί ή απενεργοποιεί την υποστήριξη για συσκευές αποθήκευσης USB. (Προεπιλογή: Ενεργοποιημένο)
  • Port 60/64 Emulation
    Ενεργοποιεί ή απενεργοποιεί την εξομοίωση των θυρών I/O 64h και 60h. Αυτό θα πρέπει να είναι ενεργοποιημένο για πλήρη υποστήριξη παλαιού τύπου για πληκτρολόγια/ποντίκια USB στο MS-DOS ή σε λειτουργικό σύστημα που δεν υποστηρίζει εγγενώς συσκευές USB. (Προεπιλογή: Απενεργοποιημένο)
  • Mass Storage Devices
    Εμφανίζει μια λίστα με συνδεδεμένες συσκευές μαζικής αποθήκευσης USB. Αυτό το στοιχείο εμφανίζεται μόνο όταν είναι εγκατεστημένη μια συσκευή αποθήκευσης USB.
• NVMe Configuration
  Εμφανίζει πληροφορίες σχετικά με το M.2 NVME PCIe SSD σας, εάν είναι εγκατεστημένο.
• SATA Configuration
  • SATA Mode
    Ενεργοποιεί ή απενεργοποιεί το RAID για τους ελεγκτές SATA που είναι ενσωματωμένοι στο Chipset ή διαμορφώνει τους ελεγκτές SATA σε λειτουργία AHCI.

RAID	Ενεργοποιεί το RAID για τον ελεγκτή SATA.
AHCI	Διαμορφώνει τους ελεγκτές SATA σε λειτουργία AHCI. Το Advanced Host Controller Interface (AHCI) είναι μια προδιαγραφή διασύνδεσης που επιτρέπει στο πρόγραμμα οδήγησης αποθήκευσης να ενεργοποιεί προηγμένες λειτουργίες Serial ATA, όπως Native Command Queuing και hot plug. (Προεπιλογή)

• Λειτουργία NVMe RAID
  Σας επιτρέπει να καθορίσετε αν θα χρησιμοποιήσετε τις μονάδες SSD M.2 NVMe PCIe για να διαμορφώσετε το RAID. (Προεπιλογή: Απενεργοποιημένο)
• SATA Port 0/1/2/3/4/5 (Υποδοχές SATA3 0, 1, 2, 3, 4, 5)
  Εμφανίζει τις πληροφορίες των συνδεδεμένων συσκευών SATA.

• Διαμόρφωση στοίβας δικτύου
  • Στοίβα δικτύου
    Απενεργοποιεί ή ενεργοποιεί την εκκίνηση από το δίκτυο για να εγκαταστήσετε ένα λειτουργικό σύστημα μορφής GPT, όπως η εγκατάσταση του λειτουργικού συστήματος από τον διακομιστή Windows Deployment Services. (Προεπιλογή: Απενεργοποιημένο)
  • Υποστήριξη Ipv4 PXE
    Ενεργοποιεί ή απενεργοποιεί την υποστήριξη IPv4 PXE. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Στοίβα δικτύου είναι ενεργοποιημένη.
  • Υποστήριξη Ipv4 HTTP
    Ενεργοποιεί ή απενεργοποιεί την υποστήριξη εκκίνησης HTTP για IPv4. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Στοίβα δικτύου είναι ενεργοποιημένη.
  • Υποστήριξη Ipv6 PXE
    Ενεργοποιεί ή απενεργοποιεί την υποστήριξη IPv6 PXE. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Στοίβα δικτύου είναι ενεργοποιημένη.
  • Υποστήριξη Ipv6 HTTP
    Ενεργοποιεί ή απενεργοποιεί την υποστήριξη εκκίνησης HTTP για IPv6. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Στοίβα δικτύου είναι ενεργοποιημένη.
  • Πιστοποιητικό IPSEC
    Ενεργοποιεί ή απενεργοποιεί το Internet Protocol Security. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Στοίβα δικτύου είναι ενεργοποιημένη.
  • Χρόνος αναμονής εκκίνησης PXE
    Σας επιτρέπει να διαμορφώσετε για πόσο χρόνο θα περιμένετε πριν μπορέσετε να πατήσετε το <Esc> για να ακυρώσετε την εκκίνηση PXE.
  • Αριθμός ανίχνευσης μέσων
    Σας επιτρέπει να ορίσετε τον αριθμό των φορών που θα ελέγχεται η παρουσία μέσων.
• Σύνδεση δικτύου Gigabit Intel(R) I211
  Αυτό το υπομενού παρέχει πληροφορίες σχετικά με τη διαμόρφωση LAN και τις σχετικές επιλογές διαμόρφωσης.
• Διάφορα
  • LED σε κατάσταση ενεργοποίησης συστήματος
    Σας επιτρέπει να ενεργοποιήσετε ή να απενεργοποιήσετε τον φωτισμό LED της μητρικής πλακέτας όταν το σύστημα είναι ενεργοποιημένο.

Off	Απενεργοποιεί την επιλεγμένη λειτουργία φωτισμού όταν το σύστημα είναι ενεργοποιημένο.
On	Ενεργοποιεί την επιλεγμένη λειτουργία φωτισμού όταν το σύστημα είναι ενεργοποιημένο. (Προεπιλογή)

• LED σε κατάσταση αναστολής, αδρανοποίησης και απενεργοποίησης λογισμικού
  Σας επιτρέπει να ορίσετε τη λειτουργία φωτισμού των LED της μητρικής πλακέτας σε κατάσταση συστήματος S3/S4/S5. Αυτό το στοιχείο μπορεί να διαμορφωθεί όταν η LED σε κατάσταση ενεργοποίησης συστήματος έχει οριστεί σε On.

Off	Απενεργοποιεί την επιλεγμένη λειτουργία φωτισμού όταν το σύστημα εισέρχεται σε κατάσταση S3/S4/S5. (Προεπιλογή)
On	Ενεργοποιεί την επιλεγμένη λειτουργία φωτισμού όταν το σύστημα εισέρχεται σε κατάσταση S3/S4/S5.

• Διαμόρφωση υποδοχής PCIe
  Σας επιτρέπει να ορίσετε τη λειτουργία λειτουργίας των υποδοχών PCI Express σε Gen 1, Gen 2, Gen 3 ή Gen 4. Η πραγματική λειτουργία λειτουργίας υπόκειται στην προδιαγραφή υλικού κάθε υποδοχής. Το Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)
• Βελτίωση 3DMark01
  Σας επιτρέπει να καθορίσετε αν θα βελτιώσετε την απόδοση ορισμένων παλαιότερων σημείων αναφοράς. (Προεπιλογή: Απενεργοποιημένο)
• IOMMU
  Ενεργοποιεί ή απενεργοποιεί την υποστήριξη AMD IOMMU. (Προεπιλογή: Auto)

• Trusted Computing
  Ενεργοποιεί ή απενεργοποιεί το Trusted Platform Module (TPM).
• AMD CBS
  Αυτό το υπομενού παρέχει επιλογές διαμόρφωσης που σχετίζονται με το AMD CBS.
• PC Health
  • Επαναφορά κατάστασης ανοίγματος θήκης

Disabled	Διατηρεί ή διαγράφει την εγγραφή της προηγούμενης κατάστασης εισβολής στο πλαίσιο. (Προεπιλογή)
Enabled	Διαγράφει την εγγραφή της προηγούμενης κατάστασης εισβολής στο πλαίσιο και το πεδίο Case Open θα εμφανίζει "No" στην επόμενη εκκίνηση.

• Άνοιγμα θήκης
  Εμφανίζει την κατάσταση ανίχνευσης της συσκευής ανίχνευσης εισβολής στο πλαίσιο που είναι συνδεδεμένη στην κεφαλίδα CI της μητρικής πλακέτας. Αν αφαιρεθεί το κάλυμμα του πλαισίου του συστήματος, αυτό το πεδίο θα εμφανίσει "Yes", διαφορετικά θα εμφανίσει "No". Για να διαγράψετε την εγγραφή κατάστασης εισβολής στο πλαίσιο, ορίστε την επιλογή Reset Case Open Status σε Enabled, αποθηκεύστε τις ρυθμίσεις στο CMOS και, στη συνέχεια, επανεκκινήστε το σύστημά σας.
• CPU Vcore/CPU VDDP/Τάση καναλιού DRAM A/B/+3,3V/+5V/+12V/VCORE SOC
  Εμφανίζει τις τρέχουσες τάσεις του συστήματος.

• Smart Fan 5
  • Monitor
    Σας επιτρέπει να επιλέξετε έναν στόχο για παρακολούθηση και να κάνετε περαιτέρω προσαρμογές. (Προεπιλογή: CPU FAN)
  • Έλεγχος ταχύτητας ανεμιστήρα
    Σας επιτρέπει να καθορίσετε αν θα ενεργοποιήσετε τη λειτουργία ελέγχου ταχύτητας ανεμιστήρα και να προσαρμόσετε την ταχύτητα του ανεμιστήρα.

Normal	Επιτρέπει στον ανεμιστήρα να λειτουργεί σε διαφορετικές ταχύτητες ανάλογα με τη θερμοκρασία. Μπορείτε να προσαρμόσετε την ταχύτητα του ανεμιστήρα με το System Information Viewer με βάση τις απαιτήσεις του συστήματός σας. (Προεπιλογή)
Silent	Επιτρέπει στον ανεμιστήρα να λειτουργεί σε χαμηλές ταχύτητες.
Manual	Σας επιτρέπει να ελέγχετε την ταχύτητα του ανεμιστήρα στο γράφημα καμπύλης.
Full Speed	Επιτρέπει στον ανεμιστήρα να λειτουργεί σε πλήρεις ταχύτητες.

• Χρήση εισόδου θερμοκρασίας ελέγχου ανεμιστήρα
  Σας επιτρέπει να επιλέξετε τη θερμοκρασία αναφοράς για τον έλεγχο της ταχύτητας του ανεμιστήρα.
• Διάστημα θερμοκρασίας
  Σας επιτρέπει να επιλέξετε το διάστημα θερμοκρασίας για την αλλαγή της ταχύτητας του ανεμιστήρα.
• Λειτουργία ελέγχου ανεμιστήρα

Auto	Επιτρέπει στο BIOS να ανιχνεύσει αυτόματα τον τύπο του εγκατεστημένου ανεμιστήρα και να ορίσει την βέλτιστη λειτουργία ελέγχου. (Προεπιλογή)
Voltage	Η λειτουργία τάσης συνιστάται για ανεμιστήρα 3 ακίδων.
PWM	Η λειτουργία PWM συνιστάται για ανεμιστήρα 4 ακίδων.

• Fan Stop
  Ενεργοποιεί ή απενεργοποιεί τη λειτουργία διακοπής ανεμιστήρα. Μπορείτε να ορίσετε το όριο θερμοκρασίας χρησιμοποιώντας την καμπύλη θερμοκρασίας. Ο ανεμιστήρας σταματά να λειτουργεί όταν η θερμοκρασία είναι χαμηλότερη από το όριο. (Προεπιλογή: Απενεργοποιημένο)
• Temperature
  Εμφανίζει την τρέχουσα θερμοκρασία της επιλεγμένης περιοχής στόχου.
• Fan Speed
  Εμφανίζει τις τρέχουσες ταχύτητες του ανεμιστήρα.
• Flow Rate
  Εμφανίζει τον ρυθμό ροής του συστήματος υδρόψυξης.
• Temperature Warning
  Ορίζει το όριο προειδοποίησης για τη θερμοκρασία. Όταν η θερμοκρασία υπερβαίνει το όριο, το BIOS θα εκπέμψει προειδοποιητικό ήχο. Οι επιλογές είναι: Απενεργοποιημένο (προεπιλογή), 60 °C/140 ° F, 70 °C/158 °F, 80 °C/176 °F, 90 °C/194 °F
• Fan Fail Warning
  Επιτρέπει στο σύστημα να εκπέμψει προειδοποιητικό ήχο εάν ο ανεμιστήρας δεν είναι συνδεδεμένος ή αποτύχει. Ελέγξτε την κατάσταση του ανεμιστήρα ή τη σύνδεση του ανεμιστήρα όταν συμβεί αυτό. (Προεπιλογή: Απενεργοποιημένο)

(Σημείωση) Αυτό το στοιχείο υπάρχει μόνο όταν εγκαθιστάτε μια CPU που υποστηρίζει αυτήν τη δυνατότητα.

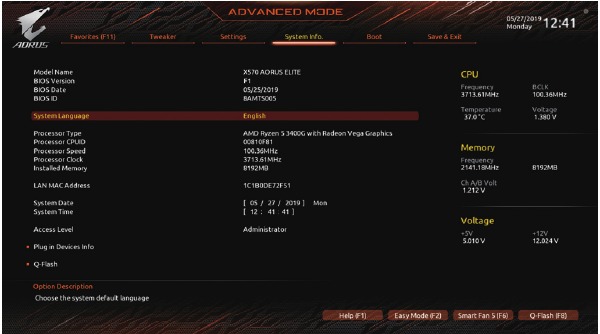

Πληροφορίες Συστήματος

Αυτή η ενότητα παρέχει πληροφορίες για το μοντέλο της μητρικής σας πλακέτας και την έκδοση του BIOS. Μπορείτε επίσης να επιλέξετε την προεπιλεγμένη γλώσσα που χρησιμοποιείται από το BIOS και να ορίσετε χειροκίνητα την ώρα του συστήματος.

• Γλώσσα Συστήματος
  Επιλέγει την προεπιλεγμένη γλώσσα που χρησιμοποιείται από το BIOS.
• Ημερομηνία Συστήματος
  Ορίζει την ημερομηνία του συστήματος. Η μορφή ημερομηνίας είναι εβδομάδα (μόνο για ανάγνωση), μήνας, ημέρα και έτος. Χρησιμοποιήστε το <Enter> για εναλλαγή μεταξύ των πεδίων Μήνας, Ημέρα και Έτος και χρησιμοποιήστε το πλήκτρο <Page Up> ή <Page Down> για να ορίσετε την επιθυμητή τιμή.
• Ώρα Συστήματος
  Ορίζει την ώρα του συστήματος. Η μορφή ώρας είναι ώρα, λεπτό και δευτερόλεπτο. Για παράδειγμα, 1 μ.μ. είναι 13:00:00. Χρησιμοποιήστε το <Enter> για εναλλαγή μεταξύ των πεδίων Ώρα, Λεπτό και Δευτερόλεπτο και χρησιμοποιήστε το πλήκτρο <Page Up> ή <Page Down> για να ορίσετε την επιθυμητή τιμή.
• Επίπεδο Πρόσβασης
  Εμφανίζει το τρέχον επίπεδο πρόσβασης ανάλογα με τον τύπο προστασίας με κωδικό πρόσβασης που χρησιμοποιείται. (Εάν δεν έχει οριστεί κωδικός πρόσβασης, η προεπιλογή θα εμφανίζεται ως Administrator.) Το επίπεδο διαχειριστή σάς επιτρέπει να κάνετε αλλαγές σε όλες τις ρυθμίσεις του BIOS. το επίπεδο χρήστη σάς επιτρέπει να κάνετε αλλαγές μόνο σε ορισμένες ρυθμίσεις του BIOS, αλλά όχι σε όλες.

• Πληροφορίες Σχετικά με Συσκευές που Είναι Συνδεδεμένες
  Εμφανίζει πληροφορίες σχετικά με τις συσκευές SATA, PCI Express και M.2, εάν είναι εγκατεστημένες.
• Q-Flash
  Σας επιτρέπει να αποκτήσετε πρόσβαση στο βοηθητικό πρόγραμμα Q-Flash για να ενημερώσετε το BIOS ή να δημιουργήσετε αντίγραφα ασφαλείας της τρέχουσας διαμόρφωσης του BIOS.

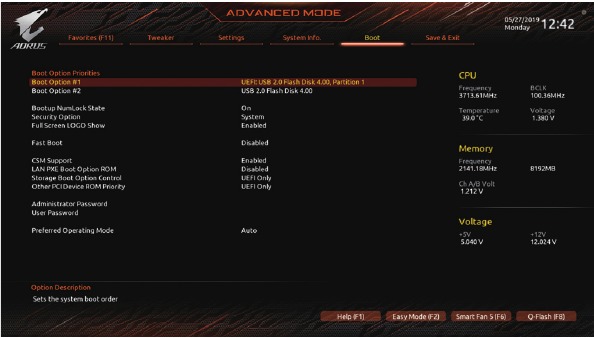

Εκκίνηση

• Προτεραιότητες Επιλογών Εκκίνησης
  Καθορίζει τη συνολική σειρά εκκίνησης από τις διαθέσιμες συσκευές. Οι αφαιρούμενες συσκευές αποθήκευσης που υποστηρίζουν μορφή GPT θα έχουν ως πρόθεμα τη συμβολοσειρά "UEFI:" στη λίστα συσκευών εκκίνησης. Για να εκκινήσετε από ένα λειτουργικό σύστημα που υποστηρίζει διαμέριση GPT, επιλέξτε τη συσκευή με πρόθεμα τη συμβολοσειρά "UEFI:".
  Ή, αν θέλετε να εγκαταστήσετε ένα λειτουργικό σύστημα που υποστηρίζει διαμέριση GPT, όπως τα Windows 10 64-bit, επιλέξτε τη μονάδα οπτικού δίσκου που περιέχει τον δίσκο εγκατάστασης των Windows 10 64-bit και έχει πρόθεμα τη συμβολοσειρά "UEFI:".
• Προτεραιότητες BBS Μονάδας Σκληρού Δίσκου/CD/DVD ROM/Μονάδας Δισκέτας/Συσκευής Δικτύου
  Καθορίζει τη σειρά εκκίνησης για έναν συγκεκριμένο τύπο συσκευής, όπως σκληρούς δίσκους, μονάδες οπτικού δίσκου, μονάδες δισκέτας και συσκευές που υποστηρίζουν τη λειτουργία Εκκίνηση από LAN, κ.λπ. Πατήστε <Enter> σε αυτό το στοιχείο για να εισέλθετε στο υπομενού που παρουσιάζει τις συσκευές του ίδιου τύπου που είναι συνδεδεμένες. Αυτό το στοιχείο είναι παρόν μόνο εάν είναι εγκατεστημένη τουλάχιστον μία συσκευή αυτού του τύπου.
• Κατάσταση NumLock κατά την Εκκίνηση
  Ενεργοποιεί ή απενεργοποιεί τη λειτουργία Numlock στο αριθμητικό πληκτρολόγιο του πληκτρολογίου μετά το POST. (Προεπιλογή: Ενεργοποιημένο)
• Επιλογή Ασφάλειας
  Καθορίζει εάν απαιτείται κωδικός πρόσβασης κάθε φορά που εκκινείται το σύστημα ή μόνο όταν εισέρχεστε στη Ρύθμιση του BIOS. Αφού διαμορφώσετε αυτό το στοιχείο, ορίστε τους κωδικούς πρόσβασης στο στοιχείο Κωδικός πρόσβασης διαχειριστή/Κωδικός πρόσβασης χρήστη.

Ρύθμιση	Απαιτείται κωδικός πρόσβασης μόνο για την είσοδο στο πρόγραμμα Ρύθμισης του BIOS.
Σύστημα	Απαιτείται κωδικός πρόσβασης για την εκκίνηση του συστήματος και για την είσοδο στο πρόγραμμα Ρύθμισης του BIOS. (Προεπιλογή)

• Εμφάνιση ΛΟΓΟΤΥΠΟΥ σε Πλήρη Οθόνη
  Σας επιτρέπει να καθορίσετε εάν θα εμφανίζεται το λογότυπο GIGABYTE κατά την εκκίνηση του συστήματος. Η απενεργοποίηση παραλείπει το λογότυπο GIGABYTE όταν ξεκινά το σύστημα. (Προεπιλογή: Ενεργοποιημένο)
• Γρήγορη Εκκίνηση
  Ενεργοποιεί ή απενεργοποιεί τη Γρήγορη εκκίνηση για να συντομεύσει τη διαδικασία εκκίνησης του λειτουργικού συστήματος. Η Ultra Fast παρέχει την ταχύτερη ταχύτητα εκκίνησης. (Προεπιλογή: Απενεργοποιημένο)
• Υποστήριξη SATA
  Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Γρήγορη Εκκίνηση έχει οριστεί σε Ενεργοποιημένο ή Ultra Fast.

Μόνο Συσκευές SATA Τελευταίας Εκκίνησης	Εκτός από την προηγούμενη μονάδα δίσκου εκκίνησης, όλες οι συσκευές SATA απενεργοποιούνται πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος. (Προεπιλογή)
Όλες οι Συσκευές SATA	Όλες οι συσκευές SATA είναι λειτουργικές στο λειτουργικό σύστημα και κατά τη διάρκεια του POST.

• Υποστήριξη NVMe
  Σας επιτρέπει να ενεργοποιήσετε ή να απενεργοποιήσετε συσκευές NVMe. (Προεπιλογή: Ενεργοποιημένο) Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Γρήγορη Εκκίνηση έχει οριστεί σε Ενεργοποιημένο ή Ultra Fast.
• Υποστήριξη VGA
  Σας επιτρέπει να επιλέξετε τον τύπο λειτουργικού συστήματος για εκκίνηση.
  Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Γρήγορη Εκκίνηση έχει οριστεί σε Ενεργοποιημένο ή Ultra Fast.

Αυτόματα	Ενεργοποιεί μόνο το legacy option ROM.
Πρόγραμμα οδήγησης EFI	Ενεργοποιεί το EFI option ROM. (Προεπιλογή)

• Υποστήριξη USB
  Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Γρήγορη Εκκίνηση έχει οριστεί σε Ενεργοποιημένο. Αυτή η λειτουργία απενεργοποιείται όταν η Γρήγορη Εκκίνηση έχει οριστεί σε Ultra Fast.

Απενεργοποιημένο	Όλες οι συσκευές USB απενεργοποιούνται πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος.
Πλήρης Αρχικοποίηση	Όλες οι συσκευές USB είναι λειτουργικές στο λειτουργικό σύστημα και κατά τη διάρκεια του POST. (Προεπιλογή)
Μερική Αρχικοποίηση	Ένα μέρος των συσκευών USB απενεργοποιείται πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος.

• Υποστήριξη Προγράμματος Οδήγησης στο Network Stack
  Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Γρήγορη Εκκίνηση έχει οριστεί σε Ενεργοποιημένο ή Ultra Fast.

Απενεργοποιημένο	Απενεργοποιεί την εκκίνηση από το δίκτυο. (Προεπιλογή)
Ενεργοποιημένο	Ενεργοποιεί την εκκίνηση από το δίκτυο.

• Υποστήριξη CSM
  Ενεργοποιεί ή απενεργοποιεί το UEFI CSM (Compatibility Support Module) για να υποστηρίξει μια διαδικασία εκκίνησης legacy PC.

Απενεργοποιημένο	Απενεργοποιεί το UEFI CSM και υποστηρίζει μόνο τη διαδικασία εκκίνησης UEFI BIOS.
Ενεργοποιημένο	Ενεργοποιεί το UEFI CSM. (Προεπιλογή)

• LAN PXE Boot Option ROM
  Σας επιτρέπει να επιλέξετε εάν θα ενεργοποιήσετε το legacy option ROM για τον ελεγκτή LAN. (Προεπιλογή: Απενεργοποιημένο) Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Υποστήριξη CSM έχει οριστεί σε Ενεργοποιημένο.
• Έλεγχος Επιλογής Εκκίνησης Αποθήκευσης
  Σας επιτρέπει να επιλέξετε εάν θα ενεργοποιήσετε το UEFI ή το legacy option ROM για τον ελεγκτή συσκευής αποθήκευσης.
  Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Υποστήριξη CSM έχει οριστεί σε Ενεργοποιημένο.

Απενεργοποιημένο	Απενεργοποιεί το option ROM.
Μόνο UEFI	Ενεργοποιεί μόνο το UEFI option ROM. (Προεπιλογή)
Μόνο Legacy	Ενεργοποιεί μόνο το legacy option ROM.

• Άλλη Προτεραιότητα ROM Συσκευής PCI
  Σας επιτρέπει να επιλέξετε εάν θα ενεργοποιήσετε το UEFI ή το Legacy option ROM για τον ελεγκτή συσκευής PCI εκτός από τους ελεγκτές LAN, συσκευής αποθήκευσης και γραφικών.
  Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Υποστήριξη CSM έχει οριστεί σε Ενεργοποιημένο.

Απενεργοποιημένο	Απενεργοποιεί το option ROM.
Μόνο UEFI	Ενεργοποιεί μόνο το UEFI option ROM. (Προεπιλογή)
Μόνο Legacy	Ενεργοποιεί μόνο το legacy option ROM.

• Κωδικός Πρόσβασης Διαχειριστή
  Σας επιτρέπει να διαμορφώσετε έναν κωδικό πρόσβασης διαχειριστή. Πατήστε <Enter> σε αυτό το στοιχείο, πληκτρολογήστε τον κωδικό πρόσβασης και, στη συνέχεια, πατήστε <Enter>. Θα σας ζητηθεί να επιβεβαιώσετε τον κωδικό πρόσβασης. Πληκτρολογήστε ξανά τον κωδικό πρόσβασης και πατήστε <Enter>. Πρέπει να εισαγάγετε τον κωδικό πρόσβασης διαχειριστή (ή τον κωδικό πρόσβασης χρήστη) κατά την εκκίνηση του συστήματος και κατά την είσοδο στη Ρύθμιση του BIOS. Σε αντίθεση με τον κωδικό πρόσβασης χρήστη, ο κωδικός πρόσβασης διαχειριστή σάς επιτρέπει να κάνετε αλλαγές σε όλες τις ρυθμίσεις του BIOS.
• Κωδικός Πρόσβασης Χρήστη
  Σας επιτρέπει να διαμορφώσετε έναν κωδικό πρόσβασης χρήστη. Πατήστε <Enter> σε αυτό το στοιχείο, πληκτρολογήστε τον κωδικό πρόσβασης και, στη συνέχεια, πατήστε <Enter>. Θα σας ζητηθεί να επιβεβαιώσετε τον κωδικό πρόσβασης. Πληκτρολογήστε ξανά τον κωδικό πρόσβασης και πατήστε <Enter>. Πρέπει να εισαγάγετε τον κωδικό πρόσβασης διαχειριστή (ή τον κωδικό πρόσβασης χρήστη) κατά την εκκίνηση του συστήματος και κατά την είσοδο στη Ρύθμιση του BIOS. Ωστόσο, ο κωδικός πρόσβασης χρήστη σάς επιτρέπει να κάνετε αλλαγές μόνο σε ορισμένες ρυθμίσεις του BIOS, αλλά όχι σε όλες. Για να ακυρώσετε τον κωδικό πρόσβασης, πατήστε <Enter> στο στοιχείο κωδικού πρόσβασης και, όταν σας ζητηθεί ο κωδικός πρόσβασης, εισαγάγετε πρώτα τον σωστό. Όταν σας ζητηθεί νέος κωδικός πρόσβασης, πατήστε <Enter> χωρίς να εισαγάγετε κανέναν κωδικό πρόσβασης.
  Πατήστε ξανά <Enter> όταν σας ζητηθεί να επιβεβαιώσετε.
  ΣΗΜΕΙΩΣΗ: Πριν ορίσετε τον Κωδικό Πρόσβασης Χρήστη, βεβαιωθείτε ότι έχετε ορίσει πρώτα τον Κωδικό Πρόσβασης Διαχειριστή.

• Ασφαλής Εκκίνηση
  Σας επιτρέπει να ενεργοποιήσετε ή να απενεργοποιήσετε την Ασφαλή Εκκίνηση και να διαμορφώσετε σχετικές ρυθμίσεις. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Υποστήριξη CSM έχει οριστεί σε Απενεργοποιημένο.

• Προτιμώμενη Λειτουργία Λειτουργίας
  Σας επιτρέπει να επιλέξετε εάν θα εισέλθετε σε Λειτουργία Easy ή σε Λειτουργία Advanced μετά την είσοδο στη Ρύθμιση του BIOS. Η Auto εισέρχεται στη λειτουργία BIOS όπου βρισκόταν την τελευταία φορά. (Προεπιλογή: Auto)

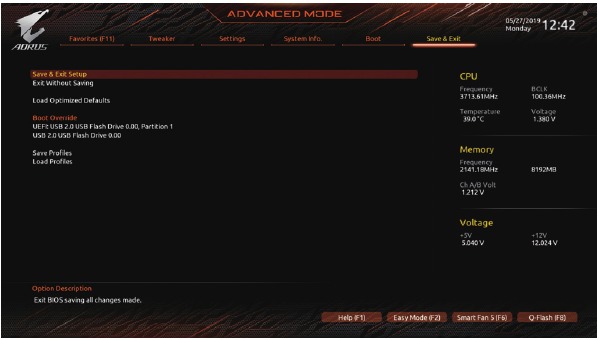

Αποθήκευση & Έξοδος

• Αποθήκευση & Έξοδος από τη Ρύθμιση
  Πατήστε <Enter> σε αυτό το στοιχείο και επιλέξτε Yes (Ναι). Αυτό αποθηκεύει τις αλλαγές στο CMOS και εξέρχεται από το πρόγραμμα Ρύθμισης του BIOS. Επιλέξτε No (Όχι) ή πατήστε <Esc> για να επιστρέψετε στο Κύριο Μενού Ρύθμισης του BIOS.
• Έξοδος Χωρίς Αποθήκευση
  Πατήστε <Enter> σε αυτό το στοιχείο και επιλέξτε Yes (Ναι). Αυτό εξέρχεται από τη Ρύθμιση του BIOS χωρίς να αποθηκεύσει τις αλλαγές που έγιναν στη Ρύθμιση του BIOS στο CMOS. Επιλέξτε No (Όχι) ή πατήστε <Esc> για να επιστρέψετε στο Κύριο Μενού Ρύθμισης του BIOS.
• Φόρτωση Βελτιστοποιημένων Προεπιλογών
  Πατήστε <Enter> σε αυτό το στοιχείο και επιλέξτε Yes (Ναι) για να φορτώσετε τις βέλτιστες προεπιλεγμένες ρυθμίσεις του BIOS. Οι προεπιλεγμένες ρυθμίσεις του BIOS βοηθούν το σύστημα να λειτουργεί σε βέλτιστη κατάσταση. Να φορτώνετε πάντα τις Βελτιστοποιημένες προεπιλογές μετά την ενημέρωση του BIOS ή μετά την εκκαθάριση των τιμών CMOS.
• Παράκαμψη Εκκίνησης
  Σας επιτρέπει να επιλέξετε μια συσκευή για άμεση εκκίνηση. Πατήστε <Enter> στη συσκευή που επιλέγετε και επιλέξτε Yes (Ναι) για επιβεβαίωση. Το σύστημά σας θα επανεκκινηθεί αυτόματα και θα εκκινήσει από αυτήν τη συσκευή.
• Αποθήκευση Προφίλ
  Αυτή η λειτουργία σάς επιτρέπει να αποθηκεύσετε τις τρέχουσες ρυθμίσεις του BIOS σε ένα προφίλ. Μπορείτε να δημιουργήσετε έως και 8 προφίλ και να αποθηκεύσετε ως Setup Profile 1~ Setup Profile 8. Πατήστε <Enter> για να ολοκληρώσετε. Ή μπορείτε να επιλέξετε Select File in HDD/FDD/USB για να αποθηκεύσετε το προφίλ στη συσκευή αποθήκευσης.
• Φόρτωση Προφίλ
  Εάν το σύστημά σας γίνει ασταθές και έχετε φορτώσει τις προεπιλεγμένες ρυθμίσεις του BIOS, μπορείτε να χρησιμοποιήσετε αυτήν τη λειτουργία για να φορτώσετε τις ρυθμίσεις του BIOS από ένα προφίλ που δημιουργήθηκε πριν, χωρίς την ταλαιπωρία της εκ νέου διαμόρφωσης των ρυθμίσεων του BIOS. Πρώτα, επιλέξτε το προφίλ που θέλετε να φορτώσετε και, στη συνέχεια, πατήστε <Enter> για να ολοκληρώσετε. Μπορείτε να επιλέξετε Select File in HDD/FDD/USB για να εισαγάγετε το προφίλ που δημιουργήθηκε προηγουμένως από τη συσκευή αποθήκευσης ή να φορτώσετε το προφίλ που δημιουργήθηκε αυτόματα από το BIOS, όπως η επαναφορά των ρυθμίσεων του BIOS στις τελευταίες ρυθμίσεις που λειτουργούσαν σωστά (τελευταία γνωστή καλή εγγραφή).

Διαμόρφωση ενός συνόλου RAID

Επίπεδα RAID

	RAID 0	RAID 1	RAID 10
Ελάχιστος αριθμός σκληρών δίσκων	≥2	2	4
Χωρητικότητα πίνακα	Αριθμός σκληρών δίσκων * Μέγεθος του μικρότερου δίσκου	Μέγεθος του μικρότερου δίσκου (Αριθμός σκληρών δίσκων/2) *	Μέγεθος του μικρότερου δίσκου
Ανοχή σφαλμάτων	Όχι	Ναι	Ναι

Πριν ξεκινήσετε, ετοιμάστε τα ακόλουθα στοιχεία:

• Τουλάχιστον δύο σκληρούς δίσκους SATA ή SSD.^{(Σημείωση)} (Για να εξασφαλίσετε βέλτιστη απόδοση, συνιστάται να χρησιμοποιήσετε δύο σκληρούς δίσκους με πανομοιότυπο μοντέλο και χωρητικότητα).
• Δίσκος εγκατάστασης Windows.
• Δίσκος προγραμμάτων οδήγησης μητρικής πλακέτας.
• Μια μονάδα USB flash.

Διαμόρφωση του ενσωματωμένου ελεγκτή SATA

Εγκατάσταση σκληρού(ών) δίσκου(ων) SATA στον υπολογιστή σας

Εγκαταστήστε τους σκληρούς δίσκους/SSD στις υποδοχές SATA/M.2 στη μητρική πλακέτα. Στη συνέχεια, συνδέστε τους συνδέσμους τροφοδοσίας από το τροφοδοτικό σας στους σκληρούς δίσκους.

Διαμόρφωση της λειτουργίας ελεγκτή SATA στην Εγκατάσταση BIOS

Βεβαιωθείτε ότι έχετε διαμορφώσει σωστά τη λειτουργία ελεγκτή SATA στην Εγκατάσταση BIOS του συστήματος.
Βήματα:
Ενεργοποιήστε τον υπολογιστή σας και πατήστε <Delete> για να εισέλθετε στην Εγκατάσταση BIOS κατά τη διάρκεια του POST (Power-On Self-Test). Στην ενότητα Settings\IO Ports, ορίστε το SATA Configuration\SATA Mode σε RAID. Στη συνέχεια, αποθηκεύστε τις ρυθμίσεις και επανεκκινήστε τον υπολογιστή σας. (Εάν θέλετε να χρησιμοποιήσετε NVMe PCIe SSD για να διαμορφώσετε RAID, βεβαιωθείτε ότι έχετε ορίσει τη λειτουργία NVMe RAID σε Ενεργοποιημένο.)

Τα μενού Εγκατάστασης BIOS που περιγράφονται σε αυτήν την ενότητα ενδέχεται να διαφέρουν από τις ακριβείς ρυθμίσεις για τη μητρική σας πλακέτα. Οι πραγματικές επιλογές μενού Εγκατάστασης BIOS που θα δείτε εξαρτώνται από τη μητρική πλακέτα που έχετε και την έκδοση BIOS.

(Σημείωση) Ένας M.2 PCIe SSD δεν μπορεί να χρησιμοποιηθεί για τη δημιουργία ενός συνόλου RAID είτε με έναν M.2 SATA SSD είτε με έναν σκληρό δίσκο SATA.

Διαμόρφωση UEFI RAID

Βήματα:

1. Στην Εγκατάσταση BIOS, μεταβείτε στην Εκκίνηση και ορίστε την Υποστήριξη CSM σε Απενεργοποιημένο. Αποθηκεύστε τις αλλαγές και εξέλθετε από την Εγκατάσταση BIOS.
2. Μετά την επανεκκίνηση του συστήματος, εισέλθετε ξανά στην Εγκατάσταση BIOS. Στη συνέχεια, εισέλθετε στο δευτερεύον μενού Settings\RAIDXpert2 Configuration Utility.
3. Στην οθόνη RAIDXpert2 Configuration Utility, πατήστε <Enter> στη Διαχείριση πίνακα για να εισέλθετε στην οθόνη Δημιουργία πίνακα. Στη συνέχεια, επιλέξτε ένα επίπεδο RAID. Τα υποστηριζόμενα επίπεδα RAID περιλαμβάνουν RAID 0, RAID 1 και RAID 10 (οι διαθέσιμες επιλογές εξαρτώνται από τον αριθμό των εγκατεστημένων σκληρών δίσκων). Στη συνέχεια, πατήστε <Enter> στο Επιλογή φυσικών δίσκων για να εισέλθετε στην οθόνη Επιλογή φυσικών δίσκων.
4. Στην οθόνη Επιλογή φυσικών δίσκων, επιλέξτε τους σκληρούς δίσκους που θα συμπεριληφθούν στον πίνακα RAID και ορίστε τους σε Ενεργοποιημένο. Στη συνέχεια, χρησιμοποιήστε το πλήκτρο κάτω βέλους για να μετακινηθείτε στο Εφαρμογή αλλαγών και πατήστε <Enter>. Στη συνέχεια, επιστρέψτε στην προηγούμενη οθόνη και ορίστε το Μέγεθος πίνακα, Μονάδα μεγέθους πίνακα, Πολιτική προσωρινής μνήμης ανάγνωσης και Πολιτική προσωρινής μνήμης εγγραφής.
5. Αφού ορίσετε τη χωρητικότητα, μετακινηθείτε στο Δημιουργία πίνακα και πατήστε <Enter> για να ξεκινήσει.
6. Μετά την ολοκλήρωση, θα επιστρέψετε στην οθόνη Διαχείριση πίνακα. Στην ενότητα Διαχείριση ιδιοτήτων πίνακα μπορείτε να δείτε τον νέο τόμο RAID και πληροφορίες σχετικά με το επίπεδο RAID, το όνομα πίνακα, τη χωρητικότητα πίνακα κ.λπ.

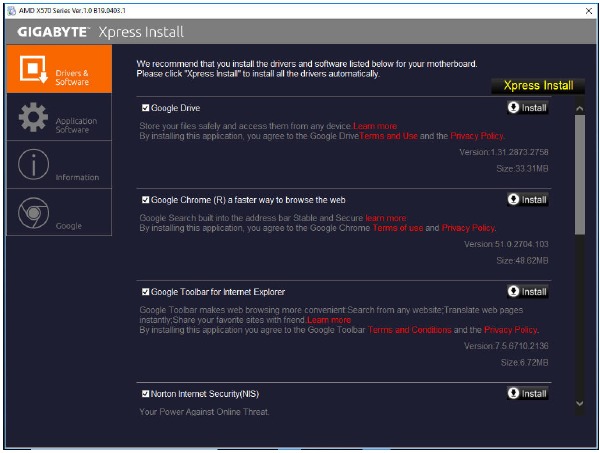

Εγκαταστήστε το πρόγραμμα οδήγησης SATA RAID/AHCI και το λειτουργικό σύστημα

Με τις σωστές ρυθμίσεις BIOS, είστε έτοιμοι να εγκαταστήσετε το λειτουργικό σύστημα.

Εγκατάσταση του λειτουργικού συστήματος
Καθώς ορισμένα λειτουργικά συστήματα περιλαμβάνουν ήδη το πρόγραμμα οδήγησης RAID/AHCI, δεν χρειάζεται να εγκαταστήσετε ξεχωριστό πρόγραμμα οδήγησης RAID/AHCI κατά τη διάρκεια της διαδικασίας εγκατάστασης των Windows. Αφού εγκατασταθεί το λειτουργικό σύστημα, συνιστούμε να εγκαταστήσετε όλα τα απαιτούμενα προγράμματα οδήγησης από τον δίσκο προγραμμάτων οδήγησης της μητρικής πλακέτας χρησιμοποιώντας το "Xpress Install" για να εξασφαλίσετε την απόδοση και τη συμβατότητα του συστήματος. Εάν το λειτουργικό σύστημα που πρόκειται να εγκατασταθεί απαιτεί να παρέχετε επιπλέον πρόγραμμα οδήγησης SATA RAID/AHCI κατά τη διάρκεια της διαδικασίας εγκατάστασης του λειτουργικού συστήματος, ανατρέξτε στα παρακάτω βήματα:

1. Αντιγράψτε τον φάκελο Hw10 κάτω από τον φάκελο \Boot στον δίσκο προγραμμάτων οδήγησης στη μονάδα USB flash σας.
2. Εκκινήστε από τον δίσκο εγκατάστασης των Windows και εκτελέστε τυπικά βήματα εγκατάστασης λειτουργικού συστήματος. Όταν εμφανιστεί η οθόνη που ζητάει να φορτώσετε το πρόγραμμα οδήγησης, επιλέξτε Αναζήτηση.
3. Εισαγάγετε τη μονάδα USB flash και, στη συνέχεια, μεταβείτε στη θέση του προγράμματος οδήγησης. Η θέση των προγραμμάτων οδήγησης είναι ως εξής:
   \Hw10\RAID\x64
4. Επιλέξτε πρώτα AMD-RAID Bottom Device και κάντε κλικ στο Επόμενο για να φορτώσετε το πρόγραμμα οδήγησης. Στη συνέχεια, επιλέξτε AMD-RAID Controller και κάντε κλικ στο Επόμενο για να φορτώσετε το πρόγραμμα οδήγησης. Τέλος, συνεχίστε την εγκατάσταση του λειτουργικού συστήματος.

Επισκεφτείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με τη διαμόρφωση ενός πίνακα RAID.

Εγκατάσταση προγραμμάτων οδήγησης

• Πριν από την εγκατάσταση των προγραμμάτων οδήγησης, εγκαταστήστε πρώτα το λειτουργικό σύστημα.
• Αφού εγκαταστήσετε το λειτουργικό σύστημα, εισαγάγετε τον δίσκο προγραμμάτων οδήγησης της μητρικής πλακέτας στην οπτική σας μονάδα δίσκου. Κάντε κλικ στο μήνυμα "Αγγίξτε για να επιλέξετε τι θα συμβεί με αυτόν τον δίσκο" στην επάνω δεξιά γωνία της οθόνης και επιλέξτε "Εκτέλεση Run.exe." (Ή μεταβείτε στον Υπολογιστή μου, κάντε διπλό κλικ στην οπτική μονάδα δίσκου και εκτελέστε το πρόγραμμα Run.exe.)

Το "Xpress Install" θα σαρώσει αυτόματα το σύστημά σας και, στη συνέχεια, θα εμφανίσει όλα τα προγράμματα οδήγησης που συνιστάται να εγκαταστήσετε. Μπορείτε να κάνετε κλικ στο κουμπί Xpress Install και το "Xpress Install" θα εγκαταστήσει όλα τα επιλεγμένα προγράμματα οδήγησης. Ή κάντε κλικ στο βέλος εικονίδιο για να εγκαταστήσετε μεμονωμένα τα προγράμματα οδήγησης που χρειάζεστε.

Επισκεφτείτε τον ιστότοπο της GIGABYTE για περισσότερες πληροφορίες σχετικά με το λογισμικό.

Επισκεφτείτε τον ιστότοπο της GIGABYTE για περισσότερες πληροφορίες αντιμετώπισης προβλημάτων.

Λήψη εγχειριδίου

Εδώ μπορείτε να κατεβάσετε την πλήρη έκδοση pdf του εγχειριδίου, μπορεί να περιέχει πρόσθετες οδηγίες ασφαλείας, πληροφορίες εγγύησης, κανόνες FCC κ.λπ.

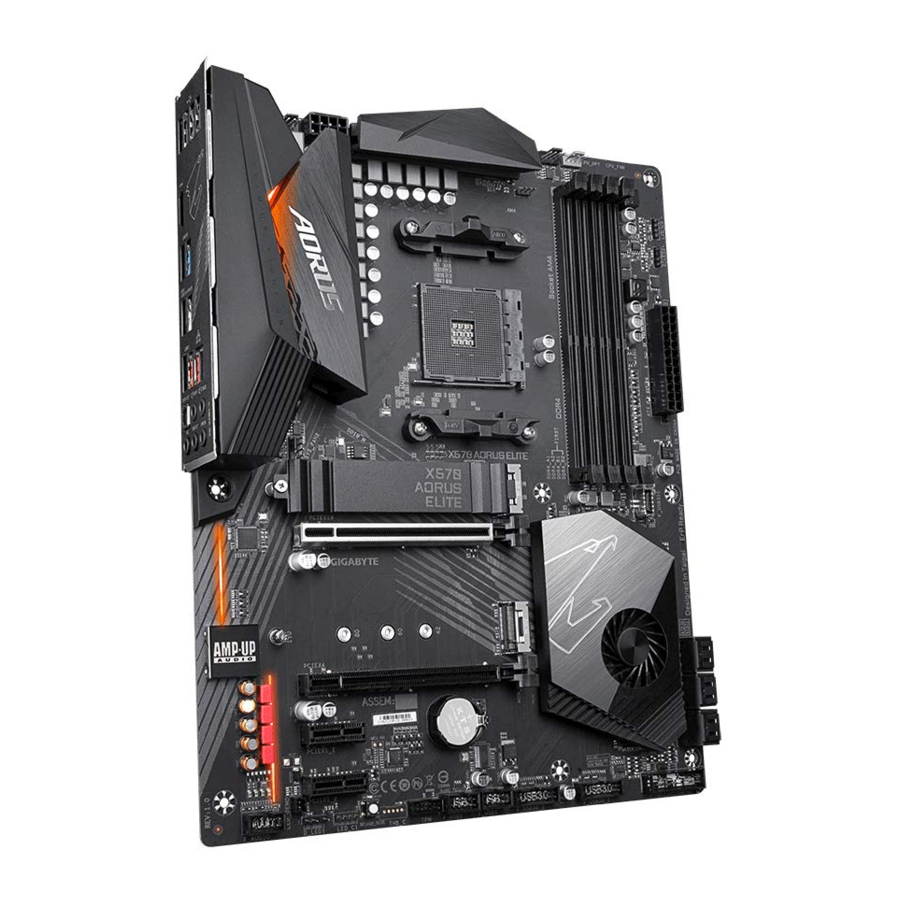

Λήψη Εγχειρίδιο μητρικής πλακέτας Gigabyte X570 AORUS ELITE WIFI - AM4 ATX

Διαθέσιμες γλώσσες
