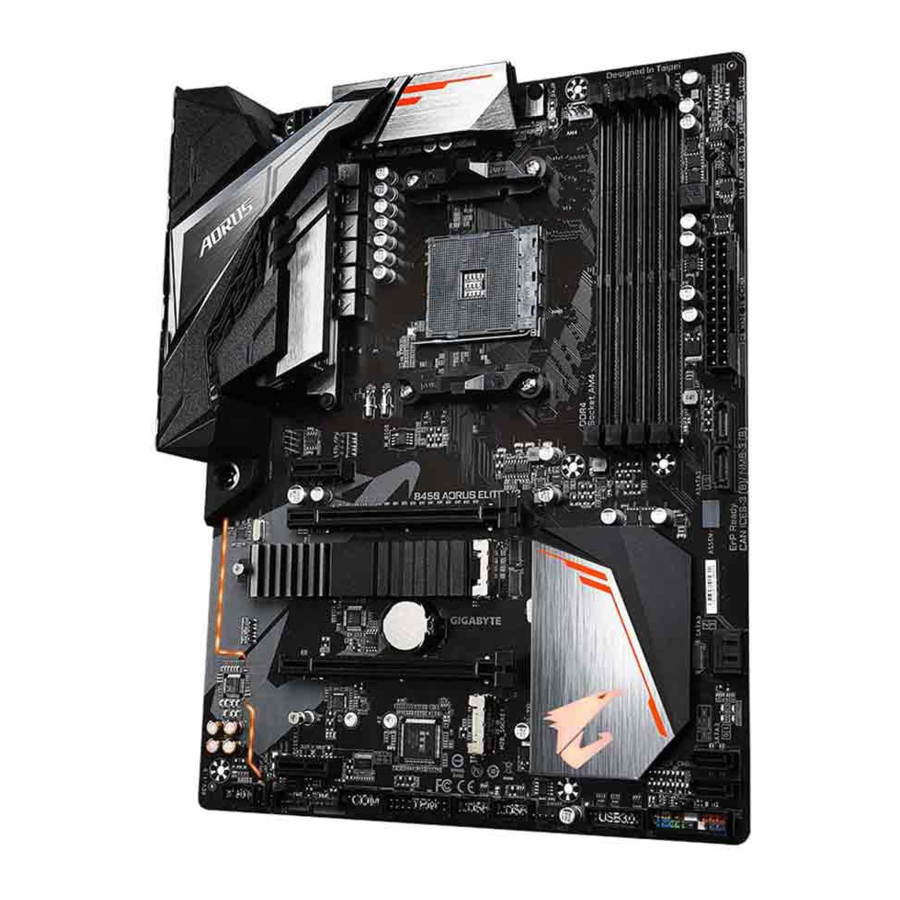

Εγχειρίδιο μητρικής πλακέτας GIGABYTE B450 AORUS ELITE V2

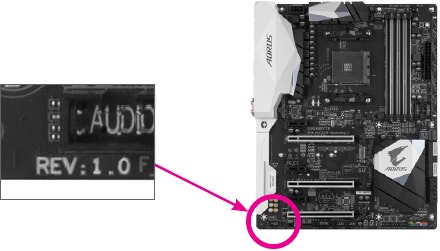

Αναγνώριση της αναθεώρησης της μητρικής πλακέτας σας

Ο αριθμός αναθεώρησης στη μητρική πλακέτα σας μοιάζει με αυτό: "REV: X.X.". Για παράδειγμα, "REV: 1.0" σημαίνει ότι η αναθεώρηση της μητρικής πλακέτας είναι 1.0. Ελέγξτε την αναθεώρηση της μητρικής πλακέτας σας πριν από την ενημέρωση του BIOS της μητρικής πλακέτας, των οδηγών ή όταν αναζητάτε τεχνικές πληροφορίες.

Παράδειγμα:

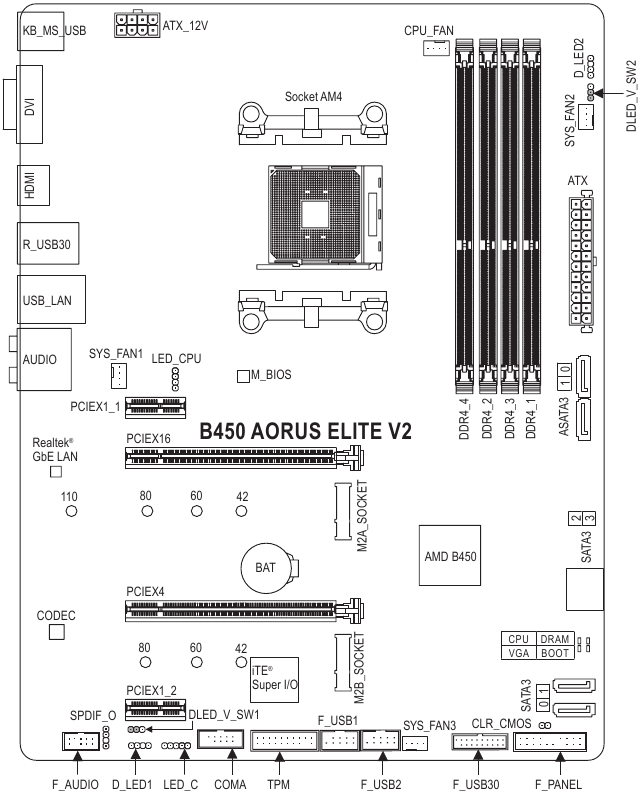

Διάταξη μητρικής πλακέτας B450 AORUS ELITE V2

Εγκατάσταση Υλικού

Προφυλάξεις Εγκατάστασης

Η μητρική πλακέτα περιέχει πολλά ευαίσθητα ηλεκτρονικά κυκλώματα και εξαρτήματα που μπορεί να υποστούν ζημιά ως αποτέλεσμα ηλεκτροστατικής εκφόρτισης (ESD). Πριν από την εγκατάσταση, διαβάστε προσεκτικά το εγχειρίδιο χρήσης και ακολουθήστε αυτές τις διαδικασίες:

• Πριν από την εγκατάσταση, βεβαιωθείτε ότι το πλαίσιο είναι κατάλληλο για τη μητρική πλακέτα.
• Πριν από την εγκατάσταση, μην αφαιρέσετε ή σπάσετε το αυτοκόλλητο S/N (Σειριακός Αριθμός) της μητρικής πλακέτας ή το αυτοκόλλητο εγγύησης που παρέχεται από τον αντιπρόσωπό σας. Αυτά τα αυτοκόλλητα απαιτούνται για την επικύρωση της εγγύησης.
• Αφαιρείτε πάντα την τροφοδοσία AC αποσυνδέοντας το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε ή αφαιρέσετε τη μητρική πλακέτα ή άλλα εξαρτήματα υλικού.
• Όταν συνδέετε εξαρτήματα υλικού στις εσωτερικές υποδοχές της μητρικής πλακέτας, βεβαιωθείτε ότι είναι συνδεδεμένα σφιχτά και με ασφάλεια.
• Όταν χειρίζεστε τη μητρική πλακέτα, αποφύγετε να αγγίζετε οποιουσδήποτε μεταλλικούς αγωγούς ή υποδοχές.
• Είναι καλύτερο να φοράτε έναν καρπό ηλεκτροστατικής εκφόρτισης (ESD) όταν χειρίζεστε ηλεκτρονικά εξαρτήματα όπως μια μητρική πλακέτα, CPU ή μνήμη. Εάν δεν έχετε καρπό ESD, κρατήστε τα χέρια σας στεγνά και αγγίξτε πρώτα ένα μεταλλικό αντικείμενο για να εξαλείψετε τον στατικό ηλεκτρισμό.
• Πριν εγκαταστήσετε τη μητρική πλακέτα, τοποθετήστε την πάνω σε ένα αντιστατικό μαξιλαράκι ή μέσα σε ένα ηλεκτροστατικό δοχείο θωράκισης.
• Πριν συνδέσετε ή αποσυνδέσετε το καλώδιο τροφοδοσίας από τη μητρική πλακέτα, βεβαιωθείτε ότι το τροφοδοτικό έχει απενεργοποιηθεί.
• Πριν ενεργοποιήσετε την τροφοδοσία, βεβαιωθείτε ότι η τάση του τροφοδοτικού έχει ρυθμιστεί σύμφωνα με το τοπικό πρότυπο τάσης.
• Πριν χρησιμοποιήσετε το προϊόν, βεβαιωθείτε ότι όλα τα καλώδια και οι υποδοχές τροφοδοσίας των εξαρτημάτων υλικού σας είναι συνδεδεμένα.
• Για να αποφύγετε ζημιά στη μητρική πλακέτα, μην επιτρέπετε στις βίδες να έρχονται σε επαφή με το κύκλωμα της μητρικής πλακέτας ή τα εξαρτήματά της.
• Βεβαιωθείτε ότι δεν υπάρχουν βίδες ή μεταλλικά εξαρτήματα που έχουν τοποθετηθεί στη μητρική πλακέτα ή μέσα στη θήκη του υπολογιστή.
• Μην τοποθετείτε το σύστημα υπολογιστή σε μια ανώμαλη επιφάνεια.
• Μην τοποθετείτε το σύστημα υπολογιστή σε περιβάλλον υψηλής θερμοκρασίας ή υγρασίας.
• Η ενεργοποίηση της τροφοδοσίας του υπολογιστή κατά τη διάρκεια της διαδικασίας εγκατάστασης μπορεί να οδηγήσει σε ζημιά στα εξαρτήματα του συστήματος καθώς και σε σωματική βλάβη του χρήστη.
• Εάν δεν είστε βέβαιοι για κάποιο βήμα εγκατάστασης ή έχετε κάποιο πρόβλημα σχετικά με τη χρήση του προϊόντος, συμβουλευτείτε έναν πιστοποιημένο τεχνικό υπολογιστών.
• Εάν χρησιμοποιείτε έναν προσαρμογέα, καλώδιο επέκτασης τροφοδοσίας ή πολύπριζο, φροντίστε να συμβουλευτείτε τις οδηγίες εγκατάστασης και/ή γείωσης.

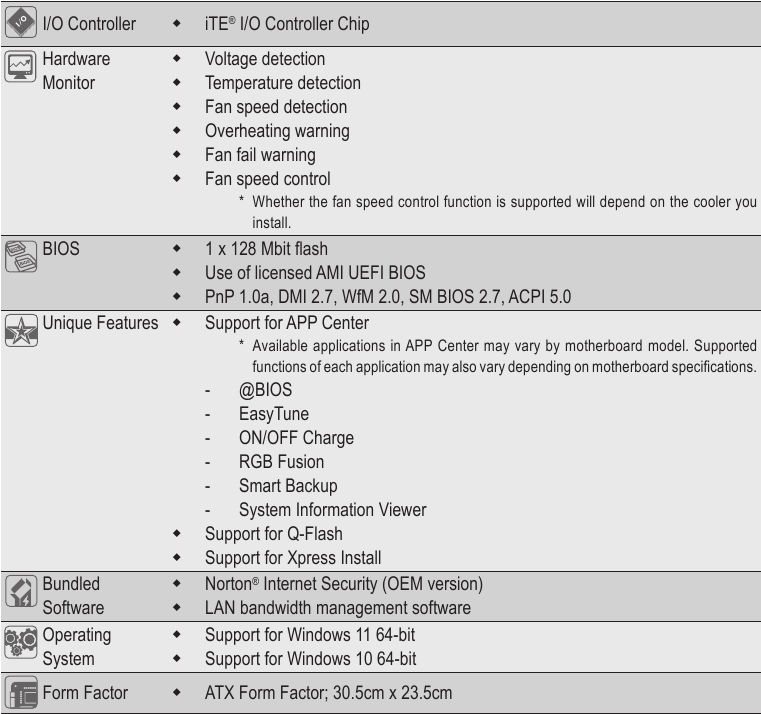

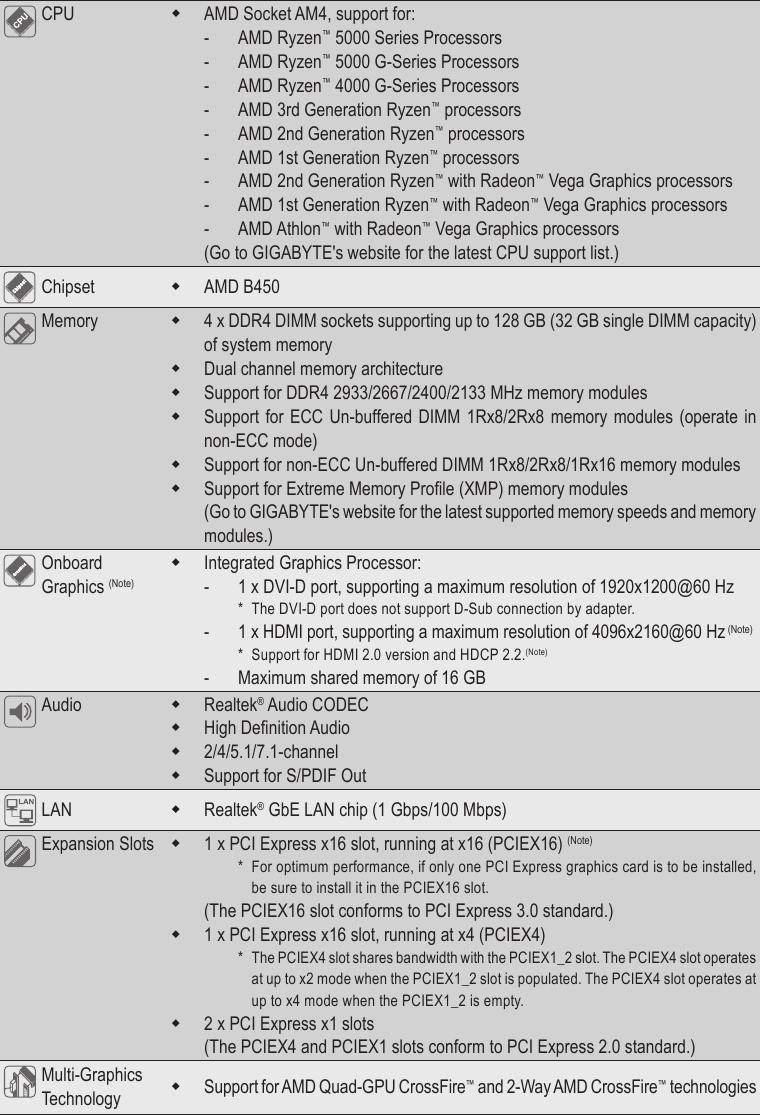

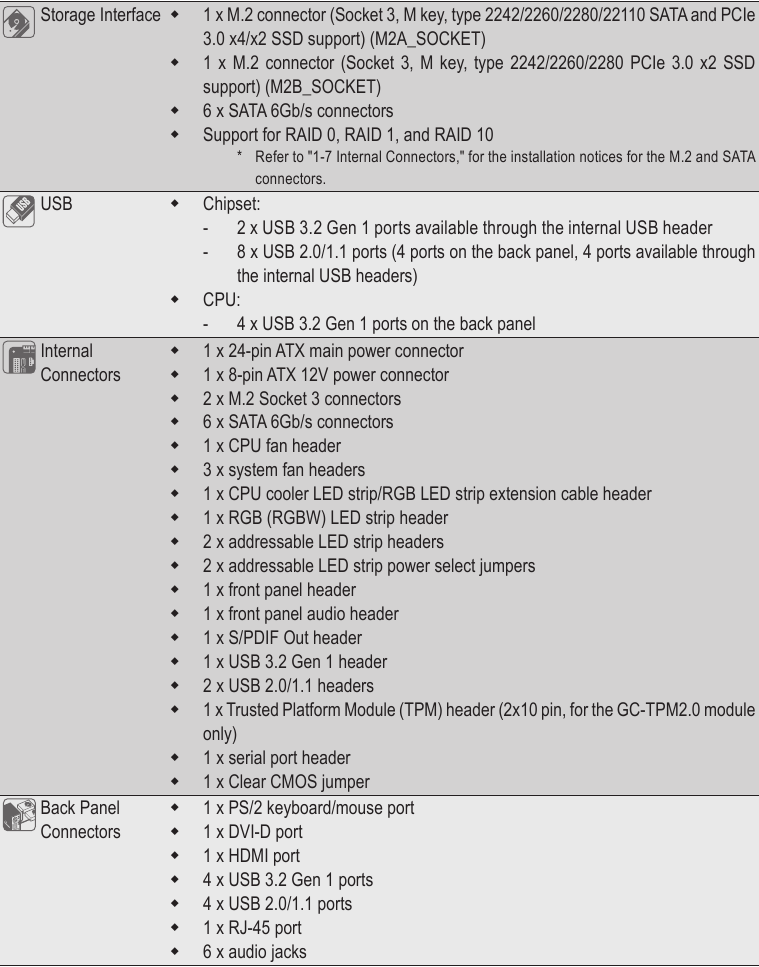

Προδιαγραφές Προϊόντος

(Σημείωση) Η πραγματική υποστήριξη ενδέχεται να διαφέρει ανάλογα με την CPU.

* Η GIGABYTE διατηρεί το δικαίωμα να προβεί σε οποιεσδήποτε αλλαγές στις προδιαγραφές του προϊόντος και στις πληροφορίες που σχετίζονται με το προϊόν χωρίς προηγούμενη ειδοποίηση.

Επισκεφθείτε τον ιστότοπο της GIGABYTE για λίστες υποστήριξης CPU, μονάδων μνήμης, SSD και συσκευών M.2.

Επισκεφθείτε τη σελίδα Support\Utility List (Λίστα Υποστήριξης\Εργαλείου) στον ιστότοπο της GIGABYTE για να κατεβάσετε την πιο πρόσφατη έκδοση των εφαρμογών.

Εγκατάσταση της CPU

Διαβάστε τις παρακάτω οδηγίες πριν ξεκινήσετε την εγκατάσταση της CPU:

• Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει την CPU.
  (Μεταβείτε στον ιστότοπο της GIGABYTE για την πιο πρόσφατη λίστα υποστήριξης CPU.)
• Απενεργοποιείτε πάντα τον υπολογιστή και αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε την CPU για να αποτρέψετε ζημιά στο υλικό.
• Εντοπίστε το pin ένα της CPU. Η CPU δεν μπορεί να εισαχθεί εάν είναι λανθασμένα προσανατολισμένη.
• Εφαρμόστε μια ομοιόμορφη και λεπτή στρώση θερμοαγώγιμης πάστας στην επιφάνεια της CPU.
• Μην ενεργοποιείτε τον υπολογιστή εάν δεν είναι εγκατεστημένο το ψυγείο της CPU, διαφορετικά μπορεί να προκληθεί υπερθέρμανση και ζημιά στην CPU.
• Ρυθμίστε τη συχνότητα κεντρικού υπολογιστή CPU σύμφωνα με τις προδιαγραφές της CPU. Δεν συνιστάται η ρύθμιση της συχνότητας του διαύλου συστήματος πέρα από τις προδιαγραφές του υλικού, καθώς δεν πληροί τις τυπικές απαιτήσεις για τα περιφερειακά. Εάν επιθυμείτε να ρυθμίσετε τη συχνότητα πέρα από τις τυπικές προδιαγραφές, κάντε το σύμφωνα με τις προδιαγραφές του υλικού σας, συμπεριλαμβανομένης της CPU, της κάρτας γραφικών, της μνήμης, του σκληρού δίσκου κ.λπ.

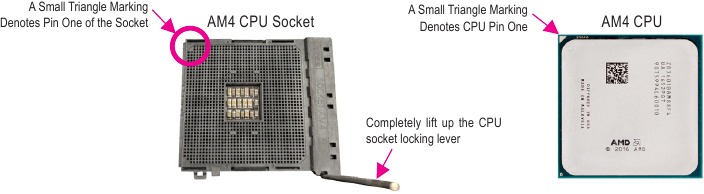

Εγκατάσταση της CPU

Ανασηκώστε εντελώς τον μοχλό ασφάλισης της υποδοχής CPU. Εντοπίστε το pin ένα (που υποδεικνύεται από ένα μικρό τρίγωνο) της υποδοχής CPU και της CPU. Μόλις τοποθετηθεί η CPU στην υποδοχή της, τοποθετήστε ένα δάχτυλο στη μέση της CPU, χαμηλώνοντας τον μοχλό ασφάλισης και ασφαλίζοντάς τον στην πλήρως κλειδωμένη θέση.

Μην πιέζετε τη CPU στην υποδοχή CPU πριν σηκωθεί ο μοχλός ασφάλισης της υποδοχής CPU, διαφορετικά μπορεί να προκληθεί ζημιά στην CPU και στην υποδοχή CPU.

Εγκατάσταση της Μνήμης

Διαβάστε τις παρακάτω οδηγίες πριν ξεκινήσετε την εγκατάσταση της μνήμης:

• Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει τη μνήμη. Συνιστάται η χρήση μνήμης της ίδιας χωρητικότητας, μάρκας, ταχύτητας και τσιπ.
  (Μεταβείτε στον ιστότοπο της GIGABYTE για τις πιο πρόσφατες υποστηριζόμενες ταχύτητες μνήμης και μονάδες μνήμης.)
• Απενεργοποιείτε πάντα τον υπολογιστή και αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε τη μνήμη για να αποτρέψετε ζημιά στο υλικό.
• Οι μονάδες μνήμης έχουν αλάνθαστο σχεδιασμό. Μια μονάδα μνήμης μπορεί να εγκατασταθεί μόνο προς μία κατεύθυνση. Εάν δεν μπορείτε να εισαγάγετε τη μνήμη, αλλάξτε την κατεύθυνση.

Διαμόρφωση Μνήμης Διπλού Καναλιού

Αυτή η μητρική πλακέτα παρέχει τέσσερις υποδοχές μνήμης και υποστηρίζει την Τεχνολογία Διπλού Καναλιού. Μετά την εγκατάσταση της μνήμης, το BIOS θα ανιχνεύσει αυτόματα τις προδιαγραφές και τη χωρητικότητα της μνήμης. Η ενεργοποίηση της λειτουργίας μνήμης Διπλού Καναλιού θα διπλασιάσει το αρχικό εύρος ζώνης μνήμης.

Οι τέσσερις υποδοχές μνήμης χωρίζονται σε δύο κανάλια και κάθε κανάλι έχει δύο υποδοχές μνήμης ως εξής:

• Κανάλι A: DDR4_2, DDR4_4
• Κανάλι B: DDR4_1, DDR4_3

Επισκεφθείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με την εγκατάσταση υλικού.

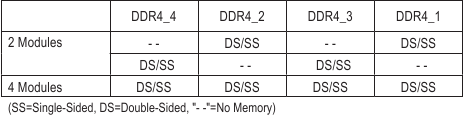

• Πίνακας Διαμορφώσεων Μνήμης Διπλού Καναλιού


Λόγω περιορισμών της CPU, διαβάστε τις παρακάτω οδηγίες πριν εγκαταστήσετε τη μνήμη σε λειτουργία Διπλού Καναλιού.

1. Δεν μπορείτε να ενεργοποιήσετε τη λειτουργία Διπλού Καναλιού εάν είναι εγκατεστημένη μόνο μία μονάδα μνήμης.
2. Όταν ενεργοποιείτε τη λειτουργία Διπλού Καναλιού με δύο ή τέσσερις μονάδες μνήμης, συνιστάται η χρήση μνήμης της ίδιας χωρητικότητας, μάρκας, ταχύτητας και τσιπ. Για βέλτιστη απόδοση, όταν ενεργοποιείτε τη λειτουργία Διπλού Καναλιού με δύο μονάδες μνήμης, συνιστούμε να τις εγκαταστήσετε στις υποδοχές DDR4_1 και DDR4_2.

Εγκατάσταση μιας Κάρτας Επέκτασης

Διαβάστε τις παρακάτω οδηγίες πριν ξεκινήσετε την εγκατάσταση μιας κάρτας επέκτασης:

• Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει την κάρτα επέκτασης. Διαβάστε προσεκτικά το εγχειρίδιο που συνόδευε την κάρτα επέκτασής σας.
• Απενεργοποιείτε πάντα τον υπολογιστή και αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε μια κάρτα επέκτασης για να αποτρέψετε ζημιά στο υλικό.

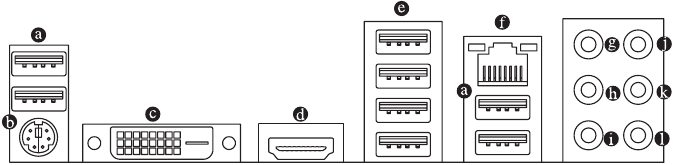

Υποδοχές Πίσω Πίνακα

1. Θύρα USB 2.0/1.1
   Η θύρα USB υποστηρίζει την προδιαγραφή USB 2.0/1.1. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
2. Θύρα Πληκτρολογίου/Ποντικιού PS/2
   Χρησιμοποιήστε αυτήν τη θύρα για να συνδέσετε ένα ποντίκι ή πληκτρολόγιο PS/2.
3. Θύρα DVI-D ^{(Σημείωση 1)(Σημείωση 2)}
   Η θύρα DVI-D συμμορφώνεται με την προδιαγραφή DVI-D και υποστηρίζει μέγιστη ανάλυση 1920x1200@60 Hz (οι πραγματικές υποστηριζόμενες αναλύσεις εξαρτώνται από την οθόνη που χρησιμοποιείται). Συνδέστε μια οθόνη που υποστηρίζει σύνδεση DVI-D σε αυτήν τη θύρα.
4. Θύρα HDMI 2.0 ^{(Σημείωση 2)}

   Η θύρα HDMI υποστηρίζει HDCP 2.2 ^{(Σημείωση 2)} και μορφές Dolby TrueHD και DTS HD Master Audio. Υποστηρίζει επίσης έξοδο ήχου LPCM 7.1 καναλιών έως 192KHz/24bit. Μπορείτε να χρησιμοποιήσετε αυτήν τη θύρα για να συνδέσετε την οθόνη σας με υποστήριξη HDMI. Η μέγιστη υποστηριζόμενη ανάλυση είναι 4096x2160@60 Hz ^{(Σημείωση 2)}, αλλά οι πραγματικές υποστηριζόμενες αναλύσεις εξαρτώνται από την οθόνη που χρησιμοποιείται.
   Μετά την εγκατάσταση της συσκευής HDMI, φροντίστε να ρυθμίσετε την προεπιλεγμένη συσκευή αναπαραγωγής ήχου σε HDMI. (Το όνομα στοιχείου μπορεί να διαφέρει ανάλογα με το λειτουργικό σας σύστημα.)
5. Θύρα USB 3.2 Gen 1
   Η θύρα USB 3.2 Gen 1 υποστηρίζει την προδιαγραφή USB 3.2 Gen 1 και είναι συμβατή με την προδιαγραφή USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.

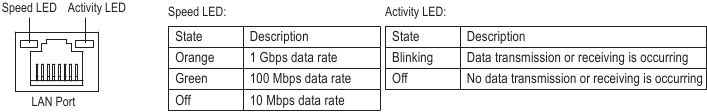

6. Θύρα RJ-45 LAN
   Η θύρα Gigabit Ethernet LAN παρέχει σύνδεση στο Internet με ρυθμό δεδομένων έως και 1 Gbps. Τα παρακάτω περιγράφουν τις καταστάσεις των LED της θύρας LAN.

7. Έξοδος Ηχείου Κέντρου/Subwoofer (Πορτοκαλί)
   Χρησιμοποιήστε αυτήν την υποδοχή ήχου για να συνδέσετε ηχεία κέντρου/subwoofer.
8. Έξοδος Πίσω Ηχείου (Μαύρο)
   Αυτή η υποδοχή μπορεί να χρησιμοποιηθεί για τη σύνδεση πίσω ηχείων.
9. Έξοδος Πλευρικού Ηχείου (Γκρι)
   Χρησιμοποιήστε αυτήν την υποδοχή ήχου για να συνδέσετε πλευρικά ηχεία.
10. Είσοδος Γραμμής (Μπλε)
    Η υποδοχή εισόδου γραμμής. Χρησιμοποιήστε αυτήν την υποδοχή ήχου για συσκευές εισόδου γραμμής, όπως μια μονάδα οπτικού δίσκου, walkman κ.λπ.
11. Έξοδος Γραμμής/Έξοδος Μπροστινού Ηχείου (Πράσινο)
    Η υποδοχή εξόδου γραμμής.
12. Είσοδος Μικροφώνου (Ροζ)
    Η υποδοχή εισόδου μικροφώνου.

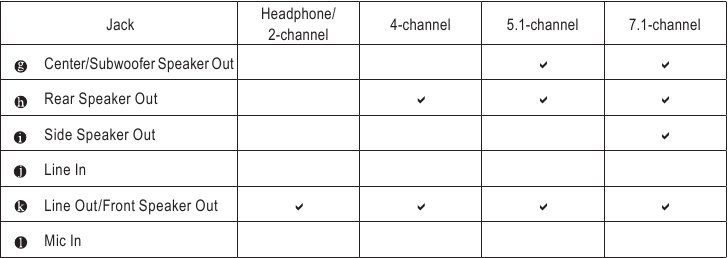

    Διαμορφώσεις Υποδοχής Ήχου:

    Για να ενεργοποιήσετε ή να διαμορφώσετε τη λειτουργία ενίσχυσης ήχου για την υποδοχή εξόδου γραμμής, αποκτήστε πρόσβαση στην εφαρμογή HD Audio Manager.

    • Όταν αφαιρείτε το καλώδιο που είναι συνδεδεμένο σε μια υποδοχή του πίσω πίνακα, αφαιρέστε πρώτα το καλώδιο από τη συσκευή σας και, στη συνέχεια, αφαιρέστε το από τη μητρική πλακέτα.
    • Όταν αφαιρείτε το καλώδιο, τραβήξτε το ίσια έξω από την υποδοχή. Μην το ταλαντεύετε από τη μια πλευρά στην άλλη για να αποτρέψετε ένα ηλεκτρικό βραχυκύκλωμα μέσα στην υποδοχή του καλωδίου.

(Σημείωση 1) Η θύρα DVI-D δεν υποστηρίζει σύνδεση D-Sub μέσω προσαρμογέα.

(Σημείωση 2) Η πραγματική υποστήριξη ενδέχεται να διαφέρει ανάλογα με την CPU.

Επισκεφθείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με τη διαμόρφωση του λογισμικού ήχου.

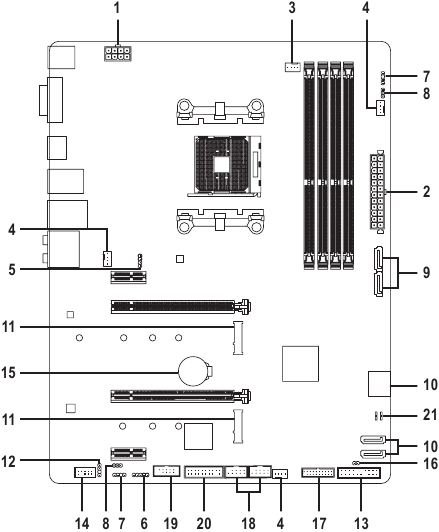

Εσωτερικές υποδοχές

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3
5. LED_CPU
6. LED_C
7. D_LED1/D_LED2
8. DLED_V_SW1/DLED_V_SW2
9. ASATA3 0/1
10. SATA3 0/1/2/3
11. M2A_SOCKET/M2B_SOCKET
12. SPDIF_O
13. F_PANEL
14. F_AUDIO
15. BAT
16. CLR_CMOS
17. F_USB30
18. F_USB1/F_USB2
19. COMA
20. TPM
21. CPU/DRAM/VGA/BOOT

Διαβάστε τις ακόλουθες οδηγίες πριν συνδέσετε εξωτερικές συσκευές:

• Πρώτα βεβαιωθείτε ότι οι συσκευές σας είναι συμβατές με τις υποδοχές που θέλετε να συνδέσετε.
• Πριν εγκαταστήσετε τις συσκευές, φροντίστε να απενεργοποιήσετε τις συσκευές και τον υπολογιστή σας. Αποσυνδέστε το καλώδιο ρεύματος από την πρίζα για να αποφύγετε ζημιά στις συσκευές.
• Μετά την εγκατάσταση της συσκευής και πριν ενεργοποιήσετε τον υπολογιστή, βεβαιωθείτε ότι το καλώδιο της συσκευής έχει συνδεθεί με ασφάλεια στην υποδοχή της μητρικής πλακέτας.

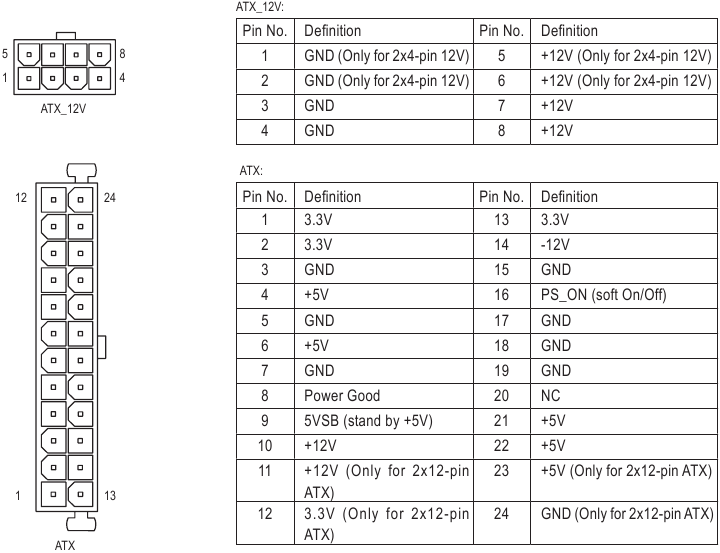

ATX_12V/ATX (Υποδοχή ρεύματος 2x4 12V και κύρια υποδοχή ρεύματος 2x12)

Με τη χρήση της υποδοχής ρεύματος, το τροφοδοτικό μπορεί να παρέχει αρκετή σταθερή ισχύ σε όλα τα στοιχεία της μητρικής πλακέτας. Πριν συνδέσετε την υποδοχή ρεύματος, βεβαιωθείτε πρώτα ότι το τροφοδοτικό είναι απενεργοποιημένο και ότι όλες οι συσκευές είναι σωστά εγκατεστημένες. Η υποδοχή ρεύματος διαθέτει αλάνθαστο σχεδιασμό. Συνδέστε το καλώδιο τροφοδοσίας στην υποδοχή ρεύματος με τον σωστό προσανατολισμό.

Η υποδοχή ρεύματος 12 V παρέχει κυρίως ρεύμα στην CPU. Εάν η υποδοχή ρεύματος 12 V δεν είναι συνδεδεμένη, ο υπολογιστής δεν θα ξεκινήσει.

Για να ικανοποιηθούν οι απαιτήσεις επέκτασης, συνιστάται η χρήση ενός τροφοδοτικού που μπορεί να αντέξει υψηλή κατανάλωση ρεύματος (500 W ή μεγαλύτερη). Εάν χρησιμοποιηθεί τροφοδοτικό που δεν παρέχει την απαιτούμενη ισχύ, το αποτέλεσμα μπορεί να οδηγήσει σε ένα ασταθές ή μη εκκινήσιμο σύστημα.

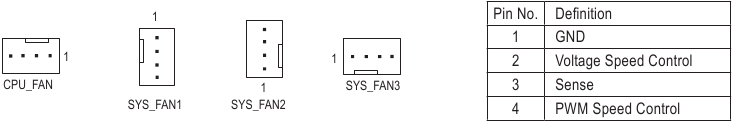

CPU_FAN/SYS_FAN1/2/3 (Επαφές ανεμιστήρα)

Όλες οι επαφές ανεμιστήρα σε αυτήν τη μητρική πλακέτα είναι 4 ακίδων. Οι περισσότερες επαφές ανεμιστήρα διαθέτουν αλάνθαστο σχεδιασμό εισαγωγής. Όταν συνδέετε ένα καλώδιο ανεμιστήρα, φροντίστε να το συνδέσετε με τον σωστό προσανατολισμό (το μαύρο καλώδιο της υποδοχής είναι το καλώδιο γείωσης). Η λειτουργία ελέγχου ταχύτητας απαιτεί τη χρήση ενός ανεμιστήρα με σχεδιασμό ελέγχου ταχύτητας ανεμιστήρα. Για βέλτιστη απαγωγή θερμότητας, συνιστάται η εγκατάσταση ενός ανεμιστήρα συστήματος μέσα στο πλαίσιο.

• Φροντίστε να συνδέσετε τα καλώδια του ανεμιστήρα στις επαφές του ανεμιστήρα για να αποφύγετε την υπερθέρμανση της CPU και του συστήματός σας. Η υπερθέρμανση μπορεί να προκαλέσει ζημιά στην CPU ή το σύστημα ενδέχεται να κολλήσει.
• Αυτές οι επαφές ανεμιστήρα δεν είναι μπλοκ βραχυκυκλωτήρα διαμόρφωσης. Μην τοποθετείτε ένα καπάκι βραχυκυκλωτήρα στις επαφές.

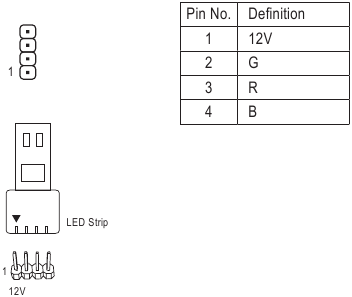

LED_CPU (Επαφή ταινίας LED ψύκτρας CPU/Ταινία LED RGB)

Η επαφή μπορεί να χρησιμοποιηθεί για τη σύνδεση μιας ταινίας LED ψύκτρας CPU ή μιας τυπικής ταινίας LED 5050 RGB (12 V/G/R/B), με μέγιστη ονομαστική ισχύ 2 A (12 V) και μέγιστο μήκος 2 μέτρα.

Συνδέστε την ταινία LED ψύκτρας CPU/την ταινία LED RGB στην επαφή. Ο ακροδέκτης ρεύματος (που επισημαίνεται με ένα τρίγωνο στο βύσμα) της ταινίας LED πρέπει να συνδεθεί στον ακροδέκτη 1 (12 V) αυτής της επαφής. Η εσφαλμένη σύνδεση μπορεί να οδηγήσει σε ζημιά στην ταινία LED.

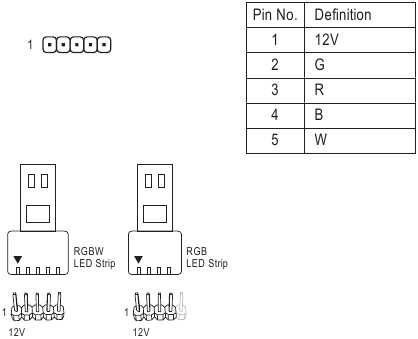

LED_C (Επαφή ταινίας LED RGB (RGBW))

Η επαφή μπορεί να χρησιμοποιηθεί για τη σύνδεση μιας τυπικής ταινίας LED 5050 RGB (RGBW) (12 V/G/R/B/W), με μέγιστη ονομαστική ισχύ 2 A (12 V) και μέγιστο μήκος 2 μέτρα.

Συνδέστε την ταινία LED RGB (RGBW) στην επαφή. Ο ακροδέκτης ρεύματος (που επισημαίνεται με ένα τρίγωνο στο βύσμα) της ταινίας LED πρέπει να συνδεθεί στον ακροδέκτη 1 (12 V) αυτής της επαφής. Η εσφαλμένη σύνδεση μπορεί να οδηγήσει σε ζημιά στην ταινία LED.

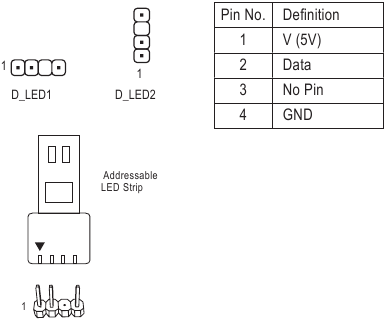

D_LED1/D_LED2 (Επαφές διευθυνσιοδοτούμενης ταινίας LED)

Οι επαφές μπορούν να χρησιμοποιηθούν για τη σύνδεση μιας τυπικής διευθυνσιοδοτούμενης ταινίας LED 5050, με μέγιστη ονομαστική ισχύ 2 A (12 V ή 5 V) και μέγιστο μήκος 5 μέτρα ή μέγιστο αριθμό 300 LED. Υπάρχουν διευθυνσιοδοτούμενες ταινίες LED 12 V και 5 V. Βεβαιωθείτε ότι έχετε επαληθεύσει τις απαιτήσεις τάσης της διευθυνσιοδοτούμενης ταινίας LED και ρυθμίστε τους βραχυκυκλωτήρες DLED_V_SW1 και DLED_V_SW2 ανάλογα.

Συνδέστε τη διευθυνσιοδοτούμενη ταινία LED στην επαφή. Υπάρχουν διευθυνσιοδοτούμενες ταινίες LED 12 V και 5 V. Βεβαιωθείτε ότι έχετε επαληθεύσει τις απαιτήσεις τάσης της διευθυνσιοδοτούμενης ταινίας LED και ρυθμίστε τους βραχυκυκλωτήρες DLED_V_SW1 και DLED_V_SW2 ανάλογα. Ο ακροδέκτης ρεύματος (που επισημαίνεται με ένα τρίγωνο στο βύσμα) της ταινίας LED πρέπει να συνδεθεί στον ακροδέκτη 1 της επαφής διευθυνσιοδοτούμενης ταινίας LED. Η εσφαλμένη σύνδεση μπορεί να οδηγήσει σε ζημιά στην ταινία LED.

Για το πώς να ενεργοποιήσετε/απενεργοποιήσετε τα φώτα της ταινίας LED, ανατρέξτε στις οδηγίες στο κεφάλαιο "Ρύθμιση BIOS", "Περιφερειακά".

Πριν εγκαταστήσετε τις συσκευές, φροντίστε να απενεργοποιήσετε τις συσκευές και τον υπολογιστή σας. Αποσυνδέστε το καλώδιο ρεύματος από την πρίζα για να αποφύγετε ζημιά στις συσκευές.

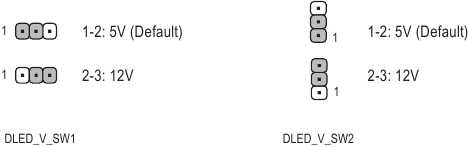

DLED_V_SW1/DLED_V_SW2 (Βραχυκυκλωτήρες επιλογής ρεύματος διευθυνσιοδοτούμενης ταινίας LED)

Οι βραχυκυκλωτήρες σάς επιτρέπουν να επιλέξετε την τάση τροφοδοσίας των επαφών D_LED1 και D_LED2. Βεβαιωθείτε ότι έχετε επαληθεύσει τις απαιτήσεις τάσης της διευθυνσιοδοτούμενης ταινίας LED και ρυθμίστε τη σωστή τάση με αυτόν τον βραχυκυκλωτήρα πριν από τη σύνδεση. Η εσφαλμένη σύνδεση μπορεί να οδηγήσει σε ζημιά στην ταινία LED.

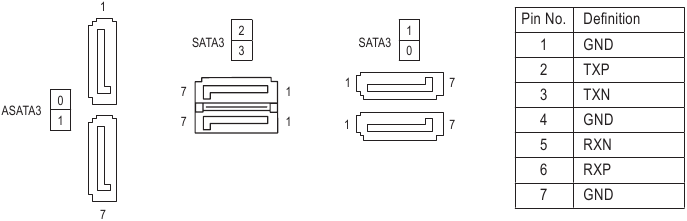

ASATA3 0/1, SATA 3 0/1/2/3 (Υποδοχές SATA 6Gb/s)

Οι υποδοχές SATA συμμορφώνονται με το πρότυπο SATA 6Gb/s και είναι συμβατές με τα πρότυπα SATA 3Gb/s και F SATA 1,5Gb/s. Κάθε υποδοχή SATA υποστηρίζει μία μόνο συσκευή SATA. Οι υποδοχές SATA υποστηρίζουν RAID 0, RAID 1 και RAID 10. Ανατρέξτε στο κεφάλαιο "Διαμόρφωση ενός συνόλου RAID" για οδηγίες σχετικά με τη διαμόρφωση μιας διάταξης RAID.

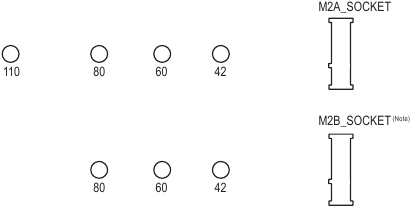

M2A_SOCKET/M2B_SOCKET (Υποδοχές M.2 Socket 3)

Οι υποδοχές M.2 υποστηρίζουν μονάδες SSD M.2 SATA ή μονάδες SSD M.2 PCIe ^{(Σημείωση)} και υποστηρίζουν διαμόρφωση RAID. Σημειώστε ότι μια μονάδα SSD M.2 PCIe δεν μπορεί να χρησιμοποιηθεί για τη δημιουργία ενός συνόλου RAID είτε με μια μονάδα SSD M.2 SATA είτε με έναν σκληρό δίσκο SATA. Για να δημιουργήσετε μια συστοιχία RAID με μια μονάδα SSD M.2 PCIe, πρέπει να ρυθμίσετε τη διαμόρφωση σε λειτουργία UEFI BIOS. Ανατρέξτε στο κεφάλαιο "Διαμόρφωση συνόλου RAID" για οδηγίες σχετικά με τη διαμόρφωση μιας συστοιχίας RAID.

Ακολουθήστε τα παρακάτω βήματα για να εγκαταστήσετε σωστά μια μονάδα SSD M.2 στην υποδοχή M.2.

Βήμα 1:
Προμηθευτείτε μια βίδα και μια αποστάτη από τις παρεχόμενες συσκευασίες βιδών και αποστατών M.2. Εντοπίστε την υποδοχή M.2 όπου θα εγκαταστήσετε τη μονάδα SSD M.2, χρησιμοποιήστε ένα κατσαβίδι για να ξεβιδώσετε τη βίδα στην ψύκτρα και, στη συνέχεια, αφαιρέστε την ψύκτρα.

Βήμα 2:
Εντοπίστε τη σωστή οπή στήριξης για τη μονάδα SSD M.2 που θα εγκατασταθεί και, στη συνέχεια, σφίξτε πρώτα την αποστάτη. Τοποθετήστε τη μονάδα SSD M.2 στην υποδοχή M.2 υπό γωνία.

Βήμα 3:
Πιέστε τη μονάδα SSD M.2 προς τα κάτω και, στη συνέχεια, στερεώστε την με τη βίδα. Επανατοποθετήστε την ψύκτρα και στερεώστε την στην αρχική οπή.

Επιλέξτε τη σωστή οπή για την μονάδα SSD M.2 που θα εγκατασταθεί και επανασφίξτε τη βίδα και το περικόχλιο.

(Σημείωση) Η υποδοχή M2B_SOCKET υποστηρίζει μόνο μονάδες SSD PCIe.

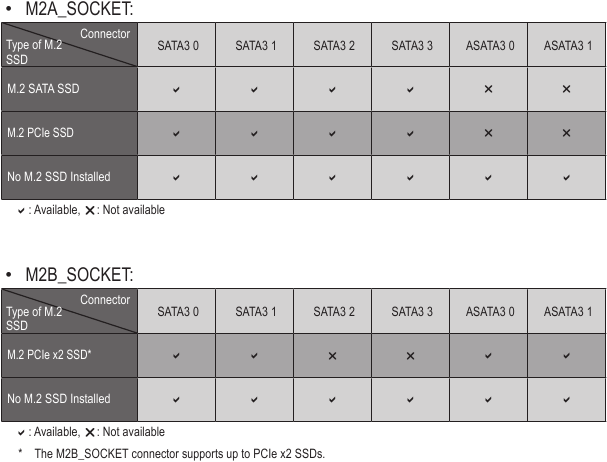

Ειδοποιήσεις εγκατάστασης για τις υποδοχές M.2 και SATA:

Η διαθεσιμότητα των υποδοχών SATA ενδέχεται να επηρεαστεί από τον τύπο της συσκευής που είναι εγκατεστημένη στην υποδοχή M.2. Ανατρέξτε στον παρακάτω πίνακα για λεπτομέρειες.

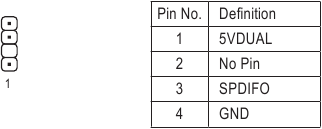

SPDIF_O (Εξωτερική κεφαλίδα S/PDIF)

Αυτή η κεφαλίδα υποστηρίζει ψηφιακή έξοδο S/PDIF και συνδέει ένα ψηφιακό καλώδιο ήχου S/PDIF (παρέχεται από κάρτες επέκτασης) για ψηφιακή έξοδο ήχου από τη μητρική σας κάρτα σε ορισμένες κάρτες επέκτασης, όπως κάρτες γραφικών και κάρτες ήχου. Για παράδειγμα, ορισμένες κάρτες γραφικών ενδέχεται να απαιτούν τη χρήση ενός ψηφιακού καλωδίου ήχου S/PDIF για ψηφιακή έξοδο ήχου από τη μητρική σας κάρτα στην κάρτα γραφικών σας, εάν θέλετε να συνδέσετε μια οθόνη HDMI στην κάρτα γραφικών και να έχετε ψηφιακή έξοδο ήχου από την οθόνη HDMI ταυτόχρονα. Για πληροφορίες σχετικά με τη σύνδεση του ψηφιακού καλωδίου ήχου S/PDIF, διαβάστε προσεκτικά το εγχειρίδιο για την κάρτα επέκτασης.

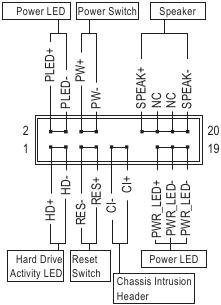

F_PANEL (Κεφαλίδα μπροστινού πίνακα)

Συνδέστε το διακόπτη λειτουργίας, το διακόπτη επαναφοράς, το ηχείο, το διακόπτη/αισθητήρα εισβολής πλαισίου και την ένδειξη κατάστασης συστήματος στο πλαίσιο σε αυτήν την κεφαλίδα σύμφωνα με τις παρακάτω αντιστοιχίσεις ακίδων. Σημειώστε τις θετικές και αρνητικές ακίδες πριν συνδέσετε τα καλώδια.

• PLED/PWR_LED (LED λειτουργίας, Κίτρινο/Μωβ):
  Συνδέεται στην ένδειξη κατάστασης λειτουργίας στην μπροστινή όψη του πλαισίου. Η λυχνία LED είναι αναμμένη όταν το σύστημα είναι σε λειτουργία. Η λυχνία LED είναι σβηστή όταν το σύστημα βρίσκεται σε κατάσταση αναστολής λειτουργίας S3/S4 ή είναι απενεργοποιημένο (S5).

  Κατάσταση συστήματος	LED
  S0	Ενεργοποίηση
  S3/S4/S5	Απενεργοποίηση

• PW (Διακόπτης λειτουργίας, Κόκκινο):
  Συνδέεται στο διακόπτη λειτουργίας στην μπροστινή όψη του πλαισίου. Μπορείτε να διαμορφώσετε τον τρόπο απενεργοποίησης του συστήματός σας χρησιμοποιώντας το διακόπτη λειτουργίας (ανατρέξτε στο κεφάλαιο "Ρύθμιση BIOS", "Λειτουργία", για περισσότερες πληροφορίες).
• SPEAK (Ηχείο, Πορτοκαλί):
  Συνδέεται στο ηχείο στην μπροστινή όψη του πλαισίου. Το σύστημα αναφέρει την κατάσταση εκκίνησης του συστήματος εκδίδοντας έναν κωδικό ηχητικού σήματος. Ένα μόνο σύντομο ηχητικό σήμα θα ακουστεί εάν δεν εντοπιστεί κανένα πρόβλημα κατά την εκκίνηση του συστήματος.
• HD (LED δραστηριότητας σκληρού δίσκου, Μπλε):
  Συνδέεται στο LED δραστηριότητας σκληρού δίσκου στην μπροστινή όψη του πλαισίου. Η λυχνία LED είναι αναμμένη όταν ο σκληρός δίσκος διαβάζει ή γράφει δεδομένα.
• RES (Διακόπτης επαναφοράς, Πράσινο):
  Συνδέεται στο διακόπτη επαναφοράς στην μπροστινή όψη του πλαισίου. Πατήστε το διακόπτη επαναφοράς για να επανεκκινήσετε τον υπολογιστή εάν ο υπολογιστής παγώσει και αποτύχει να εκτελέσει μια κανονική επανεκκίνηση.
• CI (Κεφαλίδα εισβολής πλαισίου, Γκρι):
  Συνδέεται στο διακόπτη/αισθητήρα εισβολής πλαισίου στο πλαίσιο που μπορεί να ανιχνεύσει εάν έχει αφαιρεθεί το κάλυμμα του πλαισίου. Αυτή η λειτουργία απαιτεί ένα πλαίσιο με διακόπτη/αισθητήρα εισβολής πλαισίου.
• NC (Πορτοκαλί): Καμία σύνδεση.

Η σχεδίαση της μπροστινής όψης ενδέχεται να διαφέρει ανά πλαίσιο. Μια μονάδα μπροστινής όψης αποτελείται κυρίως από διακόπτη λειτουργίας, διακόπτη επαναφοράς, LED λειτουργίας, LED δραστηριότητας σκληρού δίσκου, ηχείο και άλλα. Όταν συνδέετε τη μονάδα μπροστινής όψης του πλαισίου σας σε αυτήν την κεφαλίδα, βεβαιωθείτε ότι οι αντιστοιχίσεις καλωδίων και οι αντιστοιχίσεις ακίδων ταιριάζουν σωστά.

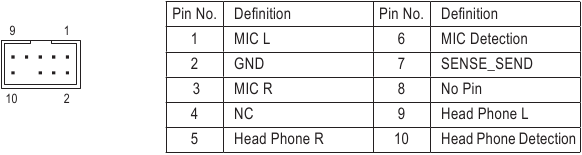

F_AUDIO (Κεφαλίδα ήχου μπροστινού πίνακα)

Η κεφαλίδα ήχου μπροστινού πίνακα υποστηρίζει ήχο High Definition (HD). Μπορείτε να συνδέσετε τη μονάδα ήχου μπροστινού πίνακα του πλαισίου σας σε αυτήν την κεφαλίδα. Βεβαιωθείτε ότι οι αντιστοιχίσεις καλωδίων του συνδετήρα της μονάδας ταιριάζουν με τις αντιστοιχίσεις ακίδων της κεφαλίδας της μητρικής κάρτας. Η εσφαλμένη σύνδεση μεταξύ του συνδετήρα της μονάδας και της κεφαλίδας της μητρικής κάρτας θα καταστήσει τη συσκευή ανίκανη να λειτουργήσει ή ακόμα και θα την καταστρέψει.

Ορισμένα πλαίσια παρέχουν μια μονάδα ήχου μπροστινού πίνακα που έχει ξεχωριστούς συνδετήρες σε κάθε καλώδιο αντί για ένα μόνο βύσμα. Για πληροφορίες σχετικά με τη σύνδεση της μονάδας ήχου μπροστινού πίνακα που έχει διαφορετικές αντιστοιχίσεις καλωδίων, επικοινωνήστε με τον κατασκευαστή του πλαισίου.

BAT (Μπαταρία)

Η μπαταρία παρέχει ρεύμα για να διατηρεί τις τιμές (όπως οι διαμορφώσεις BIOS, η ημερομηνία και οι πληροφορίες ώρας) στο CMOS όταν ο υπολογιστής είναι απενεργοποιημένος. Αντικαταστήστε την μπαταρία όταν η τάση της μπαταρίας πέσει σε χαμηλό επίπεδο ή οι τιμές CMOS ενδέχεται να μην είναι ακριβείς ή ενδέχεται να χαθούν.

Μπορείτε να διαγράψετε τις τιμές CMOS αφαιρώντας την μπαταρία:

1. Απενεργοποιήστε τον υπολογιστή σας και αποσυνδέστε το καλώδιο τροφοδοσίας.
2. Αφαιρέστε απαλά την μπαταρία από τη θήκη της μπαταρίας και περιμένετε ένα λεπτό. (Ή χρησιμοποιήστε ένα μεταλλικό αντικείμενο όπως ένα κατσαβίδι για να αγγίξετε τους θετικούς και αρνητικούς ακροδέκτες της θήκης της μπαταρίας, βραχυκυκλώνοντάς τους για 5 δευτερόλεπτα.)
3. Αντικαταστήστε την μπαταρία.
4. Συνδέστε το καλώδιο τροφοδοσίας και επανεκκινήστε τον υπολογιστή σας.

• Να απενεργοποιείτε πάντα τον υπολογιστή σας και να αποσυνδέετε το καλώδιο τροφοδοσίας πριν αντικαταστήσετε την μπαταρία.
• Αντικαταστήστε την μπαταρία με μια ισοδύναμη. Ενδέχεται να προκληθεί ζημιά στις συσκευές σας εάν η μπαταρία αντικατασταθεί με ένα εσφαλμένο μοντέλο.
• Επικοινωνήστε με το σημείο αγοράς ή τον τοπικό αντιπρόσωπο εάν δεν μπορείτε να αντικαταστήσετε την μπαταρία μόνοι σας ή δεν είστε σίγουροι για το μοντέλο της μπαταρίας.
• Κατά την εγκατάσταση της μπαταρίας, σημειώστε τον προσανατολισμό της θετικής πλευράς (+) και της αρνητικής πλευράς (-) της μπαταρίας (η θετική πλευρά πρέπει να είναι στραμμένη προς τα πάνω).
• Οι χρησιμοποιημένες μπαταρίες πρέπει να υποβάλλονται σε επεξεργασία σύμφωνα με τους τοπικούς περιβαλλοντικούς κανονισμούς.

CLR_CMOS (Jumper Clear CMOS)

Χρησιμοποιήστε αυτό το βραχυκυκλωτήρα για να διαγράψετε τη διαμόρφωση του BIOS και να επαναφέρετε τις τιμές CMOS στις εργοστασιακές προεπιλογές. Για να διαγράψετε τις τιμές CMOS, χρησιμοποιήστε ένα μεταλλικό αντικείμενο όπως ένα κατσαβίδι για να αγγίξετε τις δύο ακίδες για λίγα δευτερόλεπτα.

• Να απενεργοποιείτε πάντα τον υπολογιστή σας και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν διαγράψετε τις τιμές CMOS.
• Μετά την επανεκκίνηση του συστήματος, μεταβείτε στη Ρύθμιση BIOS για να φορτώσετε τις εργοστασιακές προεπιλογές (επιλέξτε Φόρτωση βελτιστοποιημένων προεπιλογών) ή διαμορφώστε με μη αυτόματο τρόπο τις ρυθμίσεις του BIOS (ανατρέξτε στο κεφάλαιο "Ρύθμιση BIOS" για τις διαμορφώσεις του BIOS).

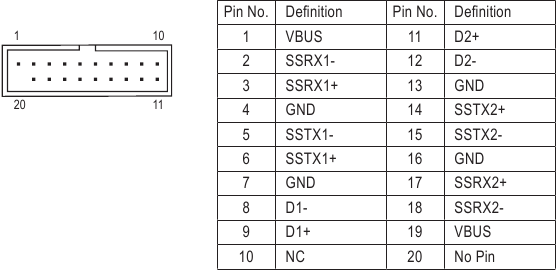

F_USB30 (Κεφαλίδα USB 3.2 Gen 1)

Η κεφαλίδα συμμορφώνεται με τις προδιαγραφές USB 3.2 Gen 1 και USB 2.0 και μπορεί να παρέχει δύο θύρες USB. Για να αγοράσετε την προαιρετική μπροστινή όψη 3,5" που παρέχει δύο θύρες USB 3.2 Gen 1, επικοινωνήστε με τον τοπικό αντιπρόσωπο.

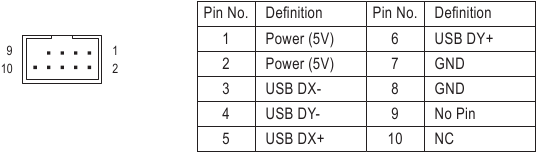

F_USB1/F_USB2 (Κεφαλίδες USB 2.0/1.1)

Οι κεφαλίδες συμμορφώνονται με τις προδιαγραφές USB 2.0/1.1. Κάθε κεφαλίδα USB μπορεί να παρέχει δύο θύρες USB μέσω ενός προαιρετικού βραχίονα USB. Για την αγορά του προαιρετικού βραχίονα USB, επικοινωνήστε με τον τοπικό αντιπρόσωπο.

• Μην συνδέετε το καλώδιο του βραχίονα IEEE 1394 (2x5 ακίδων) στην κεφαλίδα USB 2.0/1.1.
• Πριν εγκαταστήσετε το βραχίονα USB, φροντίστε να απενεργοποιήσετε τον υπολογιστή σας και να αποσυνδέσετε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στο βραχίονα USB.

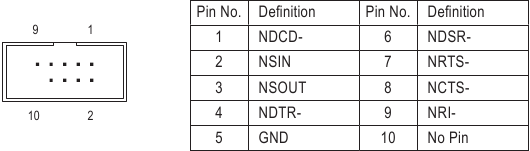

COMA (Κεφαλίδα σειριακής θύρας)

Η κεφαλίδα COM μπορεί να παρέχει μία σειριακή θύρα μέσω ενός προαιρετικού καλωδίου θύρας COM. Για την αγορά του προαιρετικού καλωδίου θύρας COM, επικοινωνήστε με τον τοπικό αντιπρόσωπο.

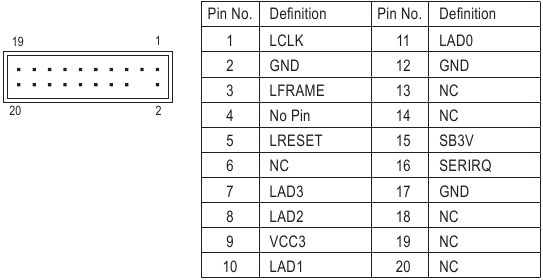

TPM (Κεφαλίδα Trusted Platform Module)

Μπορείτε να συνδέσετε ένα TPM (Trusted Platform Module) σε αυτήν την κεφαλίδα.

CPU/DRAM/VGA/BOOT (LED κατάστασης)

Τα LED κατάστασης δείχνουν εάν η CPU, η μνήμη, η κάρτα γραφικών και το λειτουργικό σύστημα λειτουργούν σωστά μετά την ενεργοποίηση του συστήματος. Εάν το LED CPU/DRAM/VGA είναι αναμμένο, αυτό σημαίνει ότι η αντίστοιχη συσκευή δεν λειτουργεί κανονικά. Εάν το LED BOOT είναι αναμμένο, αυτό σημαίνει ότι δεν έχετε εισέλθει ακόμη στο λειτουργικό σύστημα.

CPU: LED κατάστασης CPU
DRAM: LED κατάστασης μνήμης
VGA: LED κατάστασης κάρτας γραφικών
BOOT: LED κατάστασης λειτουργικού συστήματος

Ρύθμιση BIOS

Το BIOS (Basic Input and Output System) καταγράφει τις παραμέτρους υλικού του συστήματος στην CMOS στη μητρική πλακέτα. Οι κύριες λειτουργίες του περιλαμβάνουν τη διεξαγωγή του Power-On Self-Test (POST) κατά την εκκίνηση του συστήματος, την αποθήκευση των παραμέτρων του συστήματος και τη φόρτωση του λειτουργικού συστήματος, κ.λπ. Το BIOS περιλαμβάνει ένα πρόγραμμα BIOS Setup που επιτρέπει στον χρήστη να τροποποιήσει τις βασικές ρυθμίσεις διαμόρφωσης του συστήματος ή να ενεργοποιήσει ορισμένες λειτουργίες του συστήματος.

Όταν η τροφοδοσία είναι απενεργοποιημένη, η μπαταρία στη μητρική πλακέτα παρέχει την απαραίτητη τροφοδοσία στην CMOS για να διατηρήσει τις τιμές διαμόρφωσης στην CMOS.

Για να αποκτήσετε πρόσβαση στο πρόγραμμα BIOS Setup, πατήστε το πλήκτρο <Delete> κατά τη διάρκεια του POST όταν ενεργοποιηθεί η τροφοδοσία.

Για να αναβαθμίσετε το BIOS, χρησιμοποιήστε είτε το βοηθητικό πρόγραμμα GIGABYTE Q-Flash είτε το @BIOS.

• Το Q-Flash επιτρέπει στον χρήστη να αναβαθμίσει ή να δημιουργήσει αντίγραφα ασφαλείας του BIOS γρήγορα και εύκολα χωρίς να εισέλθει στο λειτουργικό σύστημα.
• Το @BIOS είναι ένα βοηθητικό πρόγραμμα που βασίζεται στα Windows, το οποίο αναζητά και κατεβάζει την τελευταία έκδοση του BIOS από το Internet και ενημερώνει το BIOS.

• Επειδή το φλας του BIOS είναι δυνητικά επικίνδυνο, εάν δεν αντιμετωπίζετε προβλήματα με την τρέχουσα έκδοση του BIOS, συνιστάται να μην κάνετε φλας στο BIOS. Για να κάνετε φλας στο BIOS, κάντε το με προσοχή. Η ακατάλληλη εκτέλεση φλας στο BIOS μπορεί να οδηγήσει σε δυσλειτουργία του συστήματος.
• Συνιστάται να μην αλλάξετε τις προεπιλεγμένες ρυθμίσεις (εκτός εάν χρειάζεται) για να αποτρέψετε την αστάθεια του συστήματος ή άλλα απροσδόκητα αποτελέσματα. Η ακατάλληλη αλλαγή των ρυθμίσεων μπορεί να οδηγήσει σε αποτυχία εκκίνησης του συστήματος. Εάν συμβεί αυτό, προσπαθήστε να διαγράψετε τις τιμές CMOS και να επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές. (Ανατρέξτε στην ενότητα "Load Optimized Defaults" σε αυτό το κεφάλαιο ή στις εισαγωγές του βραχυκυκλωτήρα μπαταρίας/εκκαθάρισης CMOS στο προηγούμενο κεφάλαιο για τον τρόπο εκκαθάρισης των τιμών CMOS.)

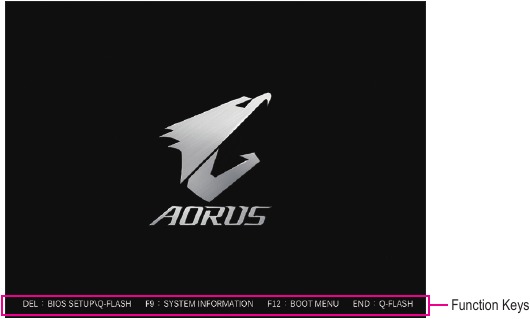

Οθόνη εκκίνησης

Η ακόλουθη οθόνη με το λογότυπο εκκίνησης θα εμφανιστεί κατά την εκκίνηση του υπολογιστή.

Υπάρχουν δύο διαφορετικές λειτουργίες BIOS ως εξής και μπορείτε να χρησιμοποιήσετε το πλήκτρο <F2> για να αλλάξετε μεταξύ των δύο λειτουργιών. Η λειτουργία Classic Setup παρέχει λεπτομερείς ρυθμίσεις BIOS. Μπορείτε να πατήσετε τα πλήκτρα βέλους στο πληκτρολόγιό σας για να μετακινηθείτε μεταξύ των στοιχείων και να πατήσετε <Enter> για να αποδεχτείτε ή να εισέλθετε σε ένα υπομενού. Ή μπορείτε να χρησιμοποιήσετε το ποντίκι σας για να επιλέξετε το στοιχείο που θέλετε. Η λειτουργία Easy Mode επιτρέπει στους χρήστες να προβάλλουν γρήγορα τις τρέχουσες πληροφορίες του συστήματός τους ή να κάνουν ρυθμίσεις για βέλτιστη απόδοση. Στη λειτουργία Easy Mode, μπορείτε να χρησιμοποιήσετε το ποντίκι σας για να μετακινηθείτε στα στοιχεία διαμόρφωσης.

• Όταν το σύστημα δεν είναι σταθερό ως συνήθως, επιλέξτε το στοιχείο Load Optimized Defaults για να ρυθμίσετε το σύστημά σας στις προεπιλογές του.
• Τα μενού BIOS Setup που περιγράφονται σε αυτό το κεφάλαιο είναι μόνο για αναφορά και ενδέχεται να διαφέρουν ανάλογα με την έκδοση του BIOS.

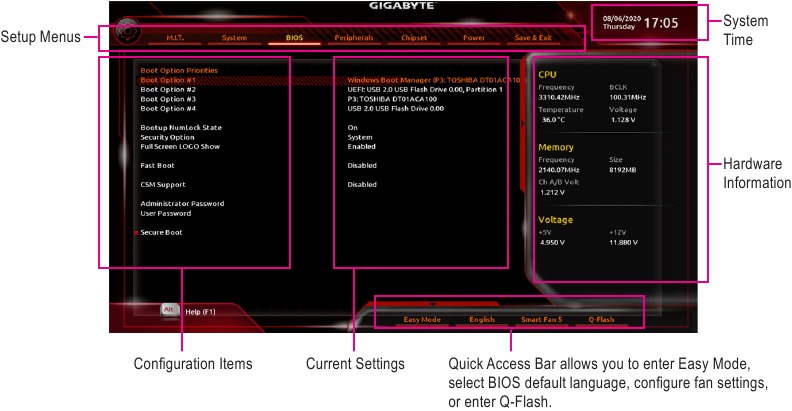

Το Κύριο Μενού

Πλήκτρα λειτουργιών Classic Setup

<←><→>	Μετακινήστε τη γραμμή επιλογής για να επιλέξετε ένα μενού ρύθμισης
<↑><↓>	Μετακινήστε τη γραμμή επιλογής για να επιλέξετε ένα στοιχείο διαμόρφωσης σε ένα μενού
<Enter>	Εκτελέστε μια εντολή ή εισέλθετε σε ένα μενού
<+>/<Page Up>	Αυξήστε την αριθμητική τιμή ή κάντε αλλαγές
<->/<Page Down>	Μειώστε την αριθμητική τιμή ή κάντε αλλαγές
<F1>	Εμφάνιση περιγραφών των πλήκτρων λειτουργιών
<F2>	Μετάβαση στην λειτουργία Easy Mode
<F3>	Αποθηκεύστε τις τρέχουσες ρυθμίσεις BIOS σε ένα προφίλ
<F4>	Φορτώστε τις ρυθμίσεις BIOS από ένα προφίλ που δημιουργήθηκε πριν
<F5>	Επαναφέρετε τις προηγούμενες ρυθμίσεις BIOS για τα τρέχοντα υπομενού
<F7>	Φορτώστε τις βελτιστοποιημένες προεπιλεγμένες ρυθμίσεις BIOS για τα τρέχοντα υπομενού
<F8>	Αποκτήστε πρόσβαση στο βοηθητικό πρόγραμμα Q-Flash
<F9>	Εμφάνιση πληροφοριών συστήματος
<F10>	Αποθηκεύστε όλες τις αλλαγές και εξέλθετε από το πρόγραμμα BIOS Setup
<F12>	Αποτυπώστε την τρέχουσα οθόνη ως εικόνα και αποθηκεύστε την στη μονάδα USB
<Esc>	Κύριο Μενού: Έξοδος από το πρόγραμμα BIOS Setup Υπομενού: Έξοδος από το τρέχον υπομενού

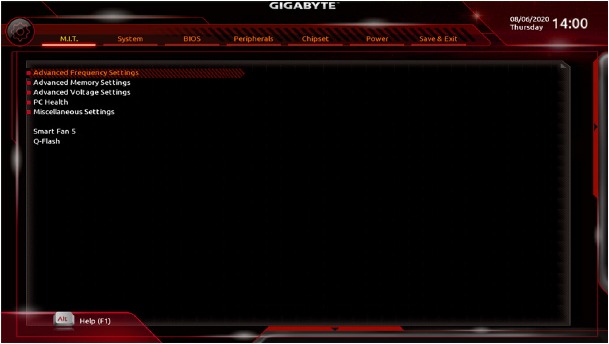

M.I.T.

Εάν το σύστημα θα λειτουργήσει σταθερά με τις ρυθμίσεις υπερχρονισμού/υπερφόρτωσης που κάνατε εξαρτάται από τις συνολικές διαμορφώσεις του συστήματός σας. Η εσφαλμένη εκτέλεση υπερχρονισμού/υπερφόρτωσης μπορεί να προκαλέσει ζημιά στην CPU, στο chipset ή στη μνήμη και να μειώσει τη διάρκεια ζωής αυτών των εξαρτημάτων. Αυτή η σελίδα είναι μόνο για προχωρημένους χρήστες και συνιστούμε να μην αλλάξετε τις προεπιλεγμένες ρυθμίσεις για να αποτρέψετε την αστάθεια του συστήματος ή άλλα απροσδόκητα αποτελέσματα. (Η ακατάλληλη αλλαγή των ρυθμίσεων μπορεί να οδηγήσει σε αποτυχία εκκίνησης του συστήματος. Εάν συμβεί αυτό, καθαρίστε τις τιμές CMOS και επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές.)

Ρυθμίσεις Σύνθετης Συχνότητας

• CPU Clock Control
  Σας επιτρέπει να ρυθμίσετε χειροκίνητα τη βασική συχνότητα ρολογιού της CPU σε αυξήσεις 1 MHz. (Προεπιλογή: Auto)

  Συνιστάται ιδιαίτερα η συχνότητα της CPU να ρυθμιστεί σύμφωνα με τις προδιαγραφές της CPU.
• Host Clock Value
  Εμφανίζει την τρέχουσα συχνότητα ρολογιού κεντρικού υπολογιστή.
• GFX Clock Frequency ^(Note)
  Σας επιτρέπει να αλλάξετε τη συχνότητα για την GPU. Αφού αλλάξετε τις ρυθμίσεις GFX Clock Frequency , φροντίστε να προσαρμόσετε τις ρυθμίσεις GFX Core Voltage. (Προεπιλογή: Auto)
  Σημείωση: Το ρυθμιζόμενο εύρος εξαρτάται από την CPU που είναι εγκατεστημένη. Η ρύθμιση Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση.
• GFX Core Voltage ^(Note)
  Σας επιτρέπει να αλλάξετε την τάση για την GPU. (Προεπιλογή: Auto)
  Σημείωση: Το ρυθμιζόμενο εύρος εξαρτάται από την CPU που είναι εγκατεστημένη. Η ρύθμιση Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση.
• CPU Clock Ratio
  Σας επιτρέπει να αλλάξετε την αναλογία ρολογιού για την εγκατεστημένη CPU. Το ρυθμιζόμενο εύρος εξαρτάται από την CPU που είναι εγκατεστημένη.
• CPU Frequency
  Εμφανίζει την τρέχουσα συχνότητα λειτουργίας της CPU.

(Σημείωση) Αυτό το στοιχείο υπάρχει μόνο όταν εγκαθιστάτε μια CPU που υποστηρίζει αυτήν τη δυνατότητα.

Ρυθμίσεις Σύνθετης CPU

• CPU Clock Ratio, CPU Frequency
  Οι παραπάνω ρυθμίσεις είναι σύγχρονες με αυτές στα ίδια στοιχεία στο μενού Advanced Frequency Settings.
• Core Performance Boost
  Σας επιτρέπει να καθορίσετε εάν θα ενεργοποιήσετε την τεχνολογία Core Performance Boost (CPB), μια τεχνολογία αύξησης της απόδοσης της CPU. (Προεπιλογή: Auto)
• AMD Cool&Quiet function
  • Enabled: Επιτρέπει στον οδηγό AMD Cool'n'Quiet να προσαρμόζει δυναμικά το ρολόι CPU και το VID για να μειώσει την έξοδο θερμότητας από τον υπολογιστή σας και την κατανάλωση ρεύματος. (Προεπιλογή)
  • Disabled: Απενεργοποιεί αυτήν τη λειτουργία.
• SVM Mode
  Η εικονικοποίηση που ενισχύεται από την τεχνολογία εικονικοποίησης θα επιτρέψει σε μια πλατφόρμα να εκτελεί πολλαπλά λειτουργικά συστήματα και εφαρμογές σε ανεξάρτητους διαμερίσματα. Με την εικονικοποίηση, ένα σύστημα υπολογιστή μπορεί να λειτουργήσει ως πολλαπλά εικονικά συστήματα. (Προεπιλογή: Disabled)
• PPC Adjustment ^{(Note 1)}
  Σας επιτρέπει να διορθώσετε το PState της CPU. (Προεπιλογή: PState 0)
• Global C-state Control
  Σας επιτρέπει να καθορίσετε εάν θα αφήσετε την CPU να εισέλθει σε καταστάσεις C. Όταν είναι ενεργοποιημένη, η συχνότητα του πυρήνα της CPU θα μειωθεί κατά τη διάρκεια της κατάστασης διακοπής του συστήματος για να μειωθεί η κατανάλωση ενέργειας. (Προεπιλογή: Auto)
• Power Supply Idle Control
  Ενεργοποιεί ή απενεργοποιεί την κατάσταση Package C6.
  • Typical Current Idle: Απενεργοποιεί αυτήν τη λειτουργία.
  • Low Current Idle: Ενεργοποιεί αυτήν τη λειτουργία.
  • Auto: Επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή)
• CCD Control ^{(Note 1)}
  Ορίζει τον αριθμό των CCD που θα χρησιμοποιηθούν. (Προεπιλογή: Auto)
• CPPC ^{(Note 1)}
  Ενεργοποιεί ή απενεργοποιεί τη δυνατότητα CPPC. (Προεπιλογή: Auto)
• CPPC Preferred Cores ^{(Note 1)}
  Ενεργοποιεί ή απενεργοποιεί τη δυνατότητα CPPC Preferred Cores. (Προεπιλογή: Auto)
• Opcache Control ^{(Note 1)}
  Ενεργοποιεί ή απενεργοποιεί την Opcache. Η ρύθμιση Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)
• Downcore Control
  Σας επιτρέπει να επιλέξετε τον αριθμό των πυρήνων CPU που θα ενεργοποιηθούν (ο αριθμός των πυρήνων CPU ενδέχεται να διαφέρει ανάλογα με την CPU). Η ρύθμιση Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)
• SMT Mode
  Σας επιτρέπει να ενεργοποιήσετε ή να απενεργοποιήσετε την τεχνολογία CPU Simultaneous Multi-Threading. Αυτή η δυνατότητα λειτουργεί μόνο για λειτουργικά συστήματα που υποστηρίζουν λειτουργία πολλαπλών επεξεργαστών. Η ρύθμιση Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)
• Extreme Memory Profile (X.M.P.) (Note 2)
  Επιτρέπει στο BIOS να διαβάσει τα δεδομένα SPD στην(ες) μονάδα(ες) μνήμης XMP για να βελτιώσει την απόδοση της μνήμης όταν είναι ενεργοποιημένη.
  • Disabled Απενεργοποιεί αυτήν τη λειτουργία. (Προεπιλογή)
  • Profile1 Χρησιμοποιεί ρυθμίσεις Profile 1. (Σημείωση 2)
  • Profile2 Χρησιμοποιεί ρυθμίσεις Profile 2.
• System Memory Multiplier
  Σας επιτρέπει να ορίσετε τον πολλαπλασιαστή μνήμης συστήματος. Η ρύθμιση Auto ορίζει τον πολλαπλασιαστή μνήμης σύμφωνα με τα δεδομένα SPD της μνήμης. (Προεπιλογή: Auto)
• Memory Frequency (MHz)
  Η πρώτη τιμή συχνότητας μνήμης είναι η κανονική συχνότητα λειτουργίας της μνήμης που χρησιμοποιείται. η δεύτερη είναι η συχνότητα μνήμης που προσαρμόζεται αυτόματα σύμφωνα με τις ρυθμίσεις System Memory Multiplier.

(Σημείωση 1) Αυτό το στοιχείο υπάρχει μόνο όταν εγκαθιστάτε μια CPU που υποστηρίζει αυτήν τη δυνατότητα.

(Σημείωση 2) Αυτό το στοιχείο υπάρχει μόνο όταν εγκαθιστάτε μια CPU και μια μονάδα μνήμης που υποστηρίζουν αυτήν τη δυνατότητα.

Ρυθμίσεις Σύνθετης Μνήμης

• Extreme Memory Profile (X.M.P.) ^(Note), System Memory Multiplier, Memory Frequency(MHz)
  Οι παραπάνω ρυθμίσεις είναι σύγχρονες με αυτές στα ίδια στοιχεία στο μενού Advanced Frequency Settings.
• Memory Timing Mode
  Η ρύθμιση Manual επιτρέπει τη διαμόρφωση των ρυθμίσεων χρονισμού μνήμης παρακάτω. Οι επιλογές είναι: Auto (προεπιλογή), Manual.
• Profile DDR Voltage
  Όταν χρησιμοποιείτε μια μονάδα μνήμης εκτός XMP ή το Extreme Memory Profile (X.M.P.) έχει οριστεί σε Disabled, η τιμή εμφανίζεται σύμφωνα με την προδιαγραφή μνήμης σας. Όταν το Extreme Memory Profile (X.M.P.) έχει οριστεί σε Profile1 ή Profile2, η τιμή εμφανίζεται σύμφωνα με τα δεδομένα SPD στη μνήμη XMP.

(Σημείωση) Αυτό το στοιχείο υπάρχει μόνο όταν εγκαθιστάτε μια CPU και μια μονάδα μνήμης που υποστηρίζουν αυτήν τη δυνατότητα.

Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus Drive Strength, Data Bus Configuration

Αυτές οι ενότητες παρέχουν ρυθμίσεις χρονισμού μνήμης. Οι αντίστοιχες οθόνες ρυθμίσεων χρονισμού είναι διαμορφώσιμες μόνο όταν το Memory Timing Mode έχει οριστεί σε Manual. Σημείωση: Το σύστημά σας ενδέχεται να καταστεί ασταθές ή να αποτύχει η εκκίνησή του αφού κάνετε αλλαγές στους χρονισμούς της μνήμης. Εάν συμβεί αυτό, επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές φορτώνοντας τις βελτιστοποιημένες προεπιλογές ή καθαρίζοντας τις τιμές CMOS.

Ρυθμίσεις Σύνθετης Τάσης

Αυτό το υπομενού σάς επιτρέπει να ορίσετε τις τάσεις CPU, chipset και μνήμης.

Κατάσταση PC

• Reset Case Open Status
  • Disabled: Διατηρεί ή διαγράφει την εγγραφή της προηγούμενης κατάστασης παραβίασης πλαισίου. (Προεπιλογή)
  • Enabled: Διαγράφει την εγγραφή της προηγούμενης κατάστασης παραβίασης πλαισίου και το πεδίο Case Open θα εμφανίζει "No" στην επόμενη εκκίνηση.
• Case Open
  Εμφανίζει την κατάσταση ανίχνευσης της συσκευής ανίχνευσης παραβίασης πλαισίου που είναι συνδεδεμένη στην κεφαλίδα CI της μητρικής πλακέτας. Εάν αφαιρεθεί το κάλυμμα του πλαισίου του συστήματος, αυτό το πεδίο θα εμφανίσει "Yes", διαφορετικά θα εμφανίσει "No". Για να διαγράψετε την εγγραφή κατάστασης παραβίασης πλαισίου, ορίστε το Reset Case Open Status σε Enabled, αποθηκεύστε τις ρυθμίσεις στο CMOS και, στη συνέχεια, επανεκκινήστε το σύστημά σας.
• CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
  Εμφανίζει τις τρέχουσες τάσεις του συστήματος.

Διάφορες Ρυθμίσεις

• PCIe Slot Configuration
  Σας επιτρέπει να ορίσετε τη λειτουργία των υποδοχών PCI Express σε Gen 1, Gen 2 ή Gen 3. Η πραγματική λειτουργία υπόκειται στις προδιαγραφές υλικού κάθε υποδοχής. Η ρύθμιση Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)
• 3DMark01 Enhancement
  Σας επιτρέπει να καθορίσετε εάν θα βελτιώσετε κάποια παλαιότερη απόδοση benchmark. (Προεπιλογή: Disabled)

Smart Fan 5

• Monitor
  Σας επιτρέπει να επιλέξετε έναν στόχο για παρακολούθηση και να κάνετε περαιτέρω προσαρμογές. (Προεπιλογή: CPU FAN)
• Fan Speed Control
  Σας επιτρέπει να καθορίσετε εάν θα ενεργοποιήσετε τη λειτουργία ελέγχου ταχύτητας ανεμιστήρα και να προσαρμόσετε την ταχύτητα του ανεμιστήρα.
  • Normal: Επιτρέπει στον ανεμιστήρα να λειτουργεί με διαφορετικές ταχύτητες ανάλογα με τη θερμοκρασία. Μπορείτε να προσαρμόσετε την ταχύτητα του ανεμιστήρα με το System Information Viewer με βάση τις απαιτήσεις του συστήματός σας. (Προεπιλογή)
  • Silent: Επιτρέπει στον ανεμιστήρα να λειτουργεί σε χαμηλές ταχύτητες.
  • Manual: Σας επιτρέπει να ελέγχετε την ταχύτητα του ανεμιστήρα στο γράφημα καμπύλης.
  • Full Speed: Επιτρέπει στον ανεμιστήρα να λειτουργεί σε πλήρεις ταχύτητες.
• Fan Control Use Temperature Input
  Σας επιτρέπει να επιλέξετε τη θερμοκρασία αναφοράς για τον έλεγχο της ταχύτητας του ανεμιστήρα.
• Temperature Interval
  Σας επιτρέπει να επιλέξετε το διάστημα θερμοκρασίας για την αλλαγή ταχύτητας του ανεμιστήρα.
• Fan Control mode
  • Auto: Επιτρέπει στο BIOS να ανιχνεύσει αυτόματα τον τύπο του εγκατεστημένου ανεμιστήρα και να ορίσει τη βέλτιστη λειτουργία ελέγχου. (Προεπιλογή)
  • Voltage: Η λειτουργία τάσης συνιστάται για ανεμιστήρα 3 ακίδων.
  • PWM: Η λειτουργία PWM συνιστάται για ανεμιστήρα 4 ακίδων.
• Fan Stop
  Ενεργοποιεί ή απενεργοποιεί τη λειτουργία διακοπής ανεμιστήρα. Μπορείτε να ορίσετε το όριο θερμοκρασίας χρησιμοποιώντας την καμπύλη θερμοκρασίας. Ο ανεμιστήρας ή η αντλία σταματούν να λειτουργούν όταν η θερμοκρασία είναι χαμηλότερη από το όριο. (Προεπιλογή: Disabled)
• Temperature
  Εμφανίζει την τρέχουσα θερμοκρασία της επιλεγμένης περιοχής προορισμού.
• Fan Speed
  Εμφανίζει τις τρέχουσες ταχύτητες του ανεμιστήρα.
• Temperature Warning Control
  Ορίζει το όριο προειδοποίησης για τη θερμοκρασία. Όταν η θερμοκρασία υπερβεί το όριο, το BIOS θα εκπέμψει προειδοποιητικό ήχο. Οι επιλογές είναι: Disabled (προεπιλογή), 60ºC/140ºF, 70ºC/158ºF, 80ºC/176ºF, 90ºC/194ºF
• Fan Fail Warning
  Επιτρέπει στο σύστημα να εκπέμψει προειδοποιητικό ήχο εάν ο ανεμιστήρας δεν είναι συνδεδεμένος ή αποτύχει. Ελέγξτε την κατάσταση του ανεμιστήρα ή τη σύνδεση του ανεμιστήρα όταν συμβεί αυτό. (Προεπιλογή: Disabled)

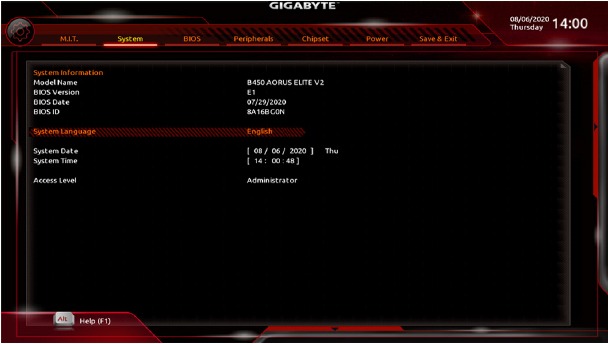

System

Αυτή η ενότητα παρέχει πληροφορίες σχετικά με το μοντέλο της μητρικής πλακέτας σας και την έκδοση του BIOS. Μπορείτε επίσης να επιλέξετε την προεπιλεγμένη γλώσσα που χρησιμοποιείται από το BIOS και να ορίσετε χειροκίνητα την ώρα του συστήματος.

• System Language
  Επιλέγει την προεπιλεγμένη γλώσσα που χρησιμοποιείται από το BIOS.
• System Date
  Ορίζει την ημερομηνία του συστήματος. Η μορφή ημερομηνίας είναι εβδομάδα (μόνο για ανάγνωση), μήνας, ημέρα και έτος. Χρησιμοποιήστε το <Enter> για εναλλαγή μεταξύ των πεδίων Μήνας, Ημέρα και Έτος και χρησιμοποιήστε το πλήκτρο <Page Up> ή <Page Down> για να ορίσετε την επιθυμητή τιμή.
• System Time
  Ορίζει την ώρα του συστήματος. Η μορφή ώρας είναι ώρα, λεπτό και δευτερόλεπτο. Για παράδειγμα, 1 μ.μ. είναι 13:00:00. Χρησιμοποιήστε το <Enter> για εναλλαγή μεταξύ των πεδίων Ώρα, Λεπτό και Δευτερόλεπτο και χρησιμοποιήστε το πλήκτρο <Page Up> ή <Page Down> για να ορίσετε την επιθυμητή τιμή.
• Access Level
  Εμφανίζει το τρέχον επίπεδο πρόσβασης ανάλογα με τον τύπο της προστασίας με κωδικό πρόσβασης που χρησιμοποιείται. (Εάν δεν έχει οριστεί κωδικός πρόσβασης, η προεπιλογή θα εμφανίζεται ως Administrator.) Το επίπεδο Administrator σάς επιτρέπει να κάνετε αλλαγές σε όλες τις ρυθμίσεις του BIOS. το επίπεδο User σάς επιτρέπει να κάνετε αλλαγές μόνο σε ορισμένες ρυθμίσεις του BIOS, αλλά όχι σε όλες.

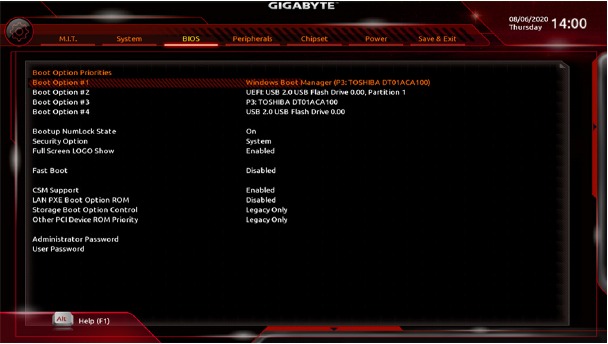

BIOS

• Boot Option Priorities
  Καθορίζει τη γενική σειρά εκκίνησης από τις διαθέσιμες συσκευές. Οι αφαιρούμενες συσκευές αποθήκευσης που υποστηρίζουν τη μορφή GPT θα έχουν το πρόθεμα "UEFI:" στη λίστα συσκευών εκκίνησης. Για να εκκινήσετε από ένα λειτουργικό σύστημα που υποστηρίζει διαμερισματοποίηση GPT, επιλέξτε τη συσκευή με το πρόθεμα "UEFI:".
  Εναλλακτικά, εάν θέλετε να εγκαταστήσετε ένα λειτουργικό σύστημα που υποστηρίζει διαμερισματοποίηση GPT, όπως τα Windows 10 64-bit, επιλέξτε τη μονάδα οπτικού δίσκου που περιέχει το δίσκο εγκατάστασης Windows 10 64-bit και έχει το πρόθεμα "UEFI:".
• Bootup NumLock State
  Ενεργοποιεί ή απενεργοποιεί τη λειτουργία Numlock στο αριθμητικό πληκτρολόγιο μετά το POST. (Προεπιλογή: Ενεργοποιημένο)
• Security Option
  Καθορίζει εάν απαιτείται κωδικός πρόσβασης κάθε φορά που εκκινείται το σύστημα ή μόνο όταν εισέρχεστε στο BIOS Setup. Αφού διαμορφώσετε αυτό το στοιχείο, ορίστε τον(τους) κωδικό(ούς) πρόσβασης στο στοιχείο Administrator Password/User Password.
  • Setup: Απαιτείται κωδικός πρόσβασης μόνο για την είσοδο στο πρόγραμμα BIOS Setup.
  • System: Απαιτείται κωδικός πρόσβασης για την εκκίνηση του συστήματος και για την είσοδο στο πρόγραμμα BIOS Setup. (Προεπιλογή)
• Full Screen LOGO Show
  Σας επιτρέπει να καθορίσετε εάν θα εμφανίζεται το λογότυπο της GIGABYTE κατά την εκκίνηση του συστήματος. Η επιλογή Disabled παρακάμπτει το λογότυπο της GIGABYTE κατά την εκκίνηση του συστήματος. (Προεπιλογή: Ενεργοποιημένο)
• Fast Boot
  Ενεργοποιεί ή απενεργοποιεί τη γρήγορη εκκίνηση για να συντομεύσει τη διαδικασία εκκίνησης του λειτουργικού συστήματος. Η επιλογή Ultra Fast παρέχει την ταχύτερη ταχύτητα εκκίνησης. (Προεπιλογή: Απενεργοποιημένο)
• SATA Support
  • All Sata Devices: Όλες οι συσκευές SATA είναι λειτουργικές στο λειτουργικό σύστημα και κατά τη διάρκεια του POST.
  • Last Boot HDD Only: Εκτός από την προηγούμενη μονάδα εκκίνησης, όλες οι συσκευές SATA απενεργοποιούνται πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος. (Προεπιλογή)
    Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν το Fast Boot έχει οριστεί σε Enabled ή Ultra Fast.
• NVMe Support
  Σας επιτρέπει να ενεργοποιήσετε ή να απενεργοποιήσετε συσκευές NVMe. (Προεπιλογή: Ενεργοποιημένο)
  Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν το Fast Boot έχει οριστεί σε Enabled ή Ultra Fast.
• VGA Support
  Σας επιτρέπει να επιλέξετε τον τύπο του λειτουργικού συστήματος για εκκίνηση.
  • Auto: Ενεργοποιεί μόνο το legacy option ROM.
  • EFI Driver: Ενεργοποιεί το EFI option ROM. (Προεπιλογή)
    Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν το Fast Boot έχει οριστεί σε Enabled ή Ultra Fast.
• USB Support
  • Disabled: Όλες οι συσκευές USB απενεργοποιούνται πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος.
  • Full Initial: Όλες οι συσκευές USB είναι λειτουργικές στο λειτουργικό σύστημα και κατά τη διάρκεια του POST. (Προεπιλογή)
  • Partial Initial: Μέρος των συσκευών USB απενεργοποιούνται πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος.
    Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν το Fast Boot έχει οριστεί σε Enabled. Αυτή η λειτουργία είναι απενεργοποιημένη όταν το Fast Boot έχει οριστεί σε Ultra Fast.
• PS2 Devices Support
  • Disabled: Όλες οι συσκευές PS/2 απενεργοποιούνται πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος.
  • Enabled: Όλες οι συσκευές PS/2 είναι λειτουργικές στο λειτουργικό σύστημα και κατά τη διάρκεια του POST. (Προεπιλογή)
    Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν το Fast Boot έχει οριστεί σε Enabled. Αυτή η λειτουργία είναι disabled όταν το Fast Boot έχει οριστεί σε Ultra Fast.
• NetWork Stack Driver Support
  • Disabled: Απενεργοποιεί την εκκίνηση από το δίκτυο. (Προεπιλογή)
  • Enabled: Ενεργοποιεί την εκκίνηση από το δίκτυο.
    Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν το Fast Boot έχει οριστεί σε Enabled ή Ultra Fast.
• CSM Support
  Ενεργοποιεί ή απενεργοποιεί το UEFI CSM (Compatibility Support Module) για την υποστήριξη μιας διαδικασίας εκκίνησης legacy PC.
  • Enabled: Ενεργοποιεί το UEFI CSM. (Προεπιλογή)
  • Disabled: Απενεργοποιεί το UEFI CSM και υποστηρίζει μόνο τη διαδικασία εκκίνησης UEFI BIOS.
• LAN PXE Boot Option ROM
  Σας επιτρέπει να επιλέξετε εάν θα ενεργοποιήσετε το legacy option ROM για τον ελεγκτή LAN. (Προεπιλογή: Απενεργοποιημένο) Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν το CSM Support έχει οριστεί σε Enabled.
• Storage Boot Option Control
  Σας επιτρέπει να επιλέξετε εάν θα ενεργοποιήσετε το UEFI ή το legacy option ROM για τον ελεγκτή συσκευής αποθήκευσης.
  • Disabled: Απενεργοποιεί το option ROM.
  • UEFI Only: Ενεργοποιεί μόνο το UEFI option ROM.
  • Legacy Only: Ενεργοποιεί μόνο το legacy option ROM. (Προεπιλογή)
    Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν το CSM Support έχει οριστεί σε Enabled.
• Other PCI Device ROM Priority
  Σας επιτρέπει να επιλέξετε εάν θα ενεργοποιήσετε το UEFI ή το Legacy option ROM για τον ελεγκτή συσκευής PCI εκτός από τους ελεγκτές LAN, συσκευής αποθήκευσης και γραφικών.
  • Disabled: Απενεργοποιεί το option ROM.
  • UEFI Only: Ενεργοποιεί μόνο το UEFI option ROM. (Προεπιλογή)
  • Legacy Only: Ενεργοποιεί μόνο το legacy option ROM.
    Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν το CSM Support έχει οριστεί σε Enabled.
• Administrator Password
  Σας επιτρέπει να διαμορφώσετε έναν κωδικό πρόσβασης διαχειριστή. Πατήστε <Enter> σε αυτό το στοιχείο, πληκτρολογήστε τον κωδικό πρόσβασης και, στη συνέχεια, πατήστε <Enter>. Θα σας ζητηθεί να επιβεβαιώσετε τον κωδικό πρόσβασης. Πληκτρολογήστε ξανά τον κωδικό πρόσβασης και πατήστε <Enter>. Πρέπει να εισαγάγετε τον κωδικό πρόσβασης διαχειριστή (ή τον κωδικό πρόσβασης χρήστη) κατά την εκκίνηση του συστήματος και κατά την είσοδο στο BIOS Setup. Σε αντίθεση με τον κωδικό πρόσβασης χρήστη, ο κωδικός πρόσβασης διαχειριστή σάς επιτρέπει να κάνετε αλλαγές σε όλες τις ρυθμίσεις του BIOS.
• User Password
  Σας επιτρέπει να διαμορφώσετε έναν κωδικό πρόσβασης χρήστη. Πατήστε <Enter> σε αυτό το στοιχείο, πληκτρολογήστε τον κωδικό πρόσβασης και, στη συνέχεια, πατήστε <Enter>. Θα σας ζητηθεί να επιβεβαιώσετε τον κωδικό πρόσβασης. Πληκτρολογήστε ξανά τον κωδικό πρόσβασης και πατήστε <Enter>. Πρέπει να εισαγάγετε τον κωδικό πρόσβασης διαχειριστή (ή τον κωδικό πρόσβασης χρήστη) κατά την εκκίνηση του συστήματος και κατά την είσοδο στο BIOS Setup. Ωστόσο, ο κωδικός πρόσβασης χρήστη σάς επιτρέπει μόνο να κάνετε αλλαγές σε ορισμένες ρυθμίσεις του BIOS, αλλά όχι σε όλες. Για να ακυρώσετε τον κωδικό πρόσβασης, πατήστε <Enter> στο στοιχείο κωδικού πρόσβασης και όταν σας ζητηθεί ο κωδικός πρόσβασης, εισαγάγετε πρώτα τον σωστό κωδικό. Όταν σας ζητηθεί νέος κωδικός πρόσβασης, πατήστε <Enter> χωρίς να εισαγάγετε κανέναν κωδικό πρόσβασης. Πατήστε ξανά <Enter> όταν σας ζητηθεί να επιβεβαιώσετε.
  ΣΗΜΕΙΩΣΗ: Πριν ορίσετε τον κωδικό πρόσβασης χρήστη, φροντίστε να ορίσετε πρώτα τον κωδικό πρόσβασης διαχειριστή.

Ασφαλής εκκίνηση

Σας επιτρέπει να ενεργοποιήσετε ή να απενεργοποιήσετε την Ασφαλή εκκίνηση και να διαμορφώσετε σχετικές ρυθμίσεις. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν το CSM Support έχει οριστεί σε Disabled.

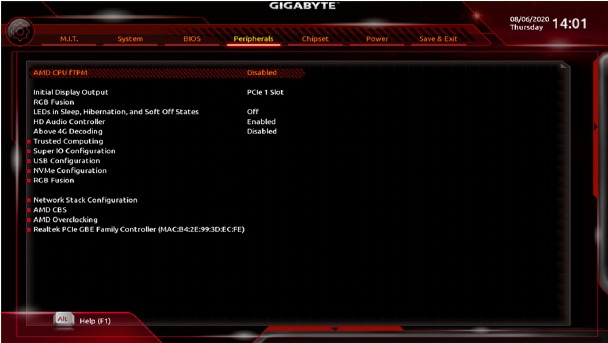

Περιφερειακά

• AMD CPU fTPM
  Ενεργοποιεί ή απενεργοποιεί τη λειτουργία TPM 2.0 που είναι ενσωματωμένη στην CPU της AMD. (Προεπιλογή: Απενεργοποιημένο)
• Initial Display Output
  Καθορίζει την πρώτη έναρξη της οθόνης από την εγκατεστημένη κάρτα γραφικών PCI Express ή τα ενσωματωμένα γραφικά.
  • IGD Video ^{(Σημείωση)}: Ορίζει τα ενσωματωμένα γραφικά ως την πρώτη οθόνη.
  • PCIe 1 Slot: Ορίζει την κάρτα γραφικών στην υποδοχή PCIEX16 ως την πρώτη οθόνη. (Προεπιλογή)
  • PCIe 2 Slot: Ορίζει την κάρτα γραφικών στην υποδοχή PCIEX4 ως την πρώτη οθόνη.
  • PCIe 3 Slot: Ορίζει την κάρτα γραφικών στην υποδοχή PCIEX1_2 ως την πρώτη οθόνη.
• RGB Fusion
  Σας επιτρέπει να ορίσετε τη λειτουργία φωτισμού LED για τη μητρική πλακέτα.
  • Off: Απενεργοποιεί αυτήν τη λειτουργία.
  • Pulse Mode: Όλα τα LED εξασθενούν και επανέρχονται ταυτόχρονα.
  • Color Cycle: Όλα τα LED ταυτόχρονα αλλάζουν σε ένα πλήρες φάσμα χρωμάτων.
  • Static Mode: Όλα τα LED εκπέμπουν ένα μόνο χρώμα. (Προεπιλογή)
  • Flash Mode: Όλα τα LED αναβοσβήνουν ταυτόχρονα.
  • Double Flash: Όλα τα LED αναβοσβήνουν σε ένα εναλλασσόμενο μοτίβο.
• LEDs in Sleep, Hibernation, and Soft Off States
  Σας επιτρέπει να ορίσετε τη λειτουργία φωτισμού των LED της μητρικής πλακέτας σε κατάσταση συστήματος S3/S4/S5.
  Αυτή η δυνατότητα υποστηρίζεται μόνο με μια διευθυνσιοδοτούμενη λωρίδα LED 5V.
  • Off: Απενεργοποιεί την επιλεγμένη λειτουργία φωτισμού όταν το σύστημα εισέρχεται σε κατάσταση S3/S4/S5. (Προεπιλογή)
  • On: Ενεργοποιεί την επιλεγμένη λειτουργία φωτισμού όταν το σύστημα εισέρχεται σε κατάσταση S3/S4/S5.
• HD Audio Controller
  Ενεργοποιεί ή απενεργοποιεί τη λειτουργία ήχου επί της μητρικής. (Προεπιλογή: Ενεργοποιημένο)
  Εάν επιθυμείτε να εγκαταστήσετε μια πρόσθετη κάρτα ήχου τρίτου μέρους αντί να χρησιμοποιήσετε τον ήχο επί της μητρικής, ορίστε αυτό το στοιχείο σε Disabled (Απενεργοποιημένο).
• Above 4G Decoding
  Ενεργοποιεί ή απενεργοποιεί συσκευές με δυνατότητα 64-bit για αποκωδικοποίηση στον χώρο διευθύνσεων άνω των 4 GB (μόνο εάν το σύστημά σας υποστηρίζει αποκωδικοποίηση PCI 64-bit). Ορίστε σε Enabled (Ενεργοποιημένο) εάν είναι εγκατεστημένη περισσότερες από μία προηγμένες κάρτες γραφικών και τα προγράμματα οδήγησής τους δεν μπορούν να εκκινηθούν κατά την είσοδο στο λειτουργικό σύστημα (λόγω του περιορισμένου χώρου διευθύνσεων μνήμης 4 GB). (Προεπιλογή: Απενεργοποιημένο)

(Σημείωση) Αυτό το στοιχείο είναι διαθέσιμο μόνο όταν εγκαθιστάτε μια CPU που υποστηρίζει αυτήν τη δυνατότητα.

Trusted Computing

Ενεργοποιεί ή απενεργοποιεί την Trusted Platform Module (TPM).

Super IO Configuration

• Serial Port 1
  Ενεργοποιεί ή απενεργοποιεί τη σειριακή θύρα επί της μητρικής. (Προεπιλογή: Ενεργοποιημένο)

USB Configuration

• Legacy USB Support
  Επιτρέπει τη χρήση πληκτρολογίου/ποντικιού USB στο MS-DOS. (Προεπιλογή: Ενεργοποιημένο)
• XHCI Hand-off
  Καθορίζει εάν θα ενεργοποιηθεί η λειτουργία XHCI Hand-off για ένα λειτουργικό σύστημα χωρίς υποστήριξη XHCI Hand-off. (Προεπιλογή: Ενεργοποιημένο)
• USB Mass Storage Driver Support
  Ενεργοποιεί ή απενεργοποιεί την υποστήριξη για συσκευές αποθήκευσης USB. (Προεπιλογή: Ενεργοποιημένο)
• Port 60/64 Emulation
  Ενεργοποιεί ή απενεργοποιεί την εξομοίωση των θυρών I/O 64h και 60h. Αυτό θα πρέπει να είναι ενεργοποιημένο για πλήρη υποστήριξη παλαιού τύπου για πληκτρολόγια/ποντίκια USB στο MS-DOS ή σε λειτουργικό σύστημα που δεν υποστηρίζει εγγενώς συσκευές USB. (Προεπιλογή: Απενεργοποιημένο)
• Mass Storage Devices
  Εμφανίζει μια λίστα με συνδεδεμένες συσκευές μαζικής αποθήκευσης USB. Αυτό το στοιχείο εμφανίζεται μόνο όταν είναι εγκατεστημένη μια συσκευή αποθήκευσης USB.

NVMe Configuration

Εμφανίζει πληροφορίες για το M.2 NVME PCIe SSD σας, εάν είναι εγκατεστημένο.

RGB Fusion

• LED Hue
  Σας επιτρέπει να αλλάξετε το χρώμα των LED ήχου.
• RGB Fusion
  Σας επιτρέπει να ορίσετε τη λειτουργία φωτισμού LED για τη μητρική πλακέτα.
  • Off: Απενεργοποιεί αυτήν τη λειτουργία.
  • Pulse Mode: Όλα τα LED εξασθενούν και επανέρχονται ταυτόχρονα.
  • Color Cycle: Όλα τα LED ταυτόχρονα αλλάζουν σε ένα πλήρες φάσμα χρωμάτων.
  • Static Mode: Όλα τα LED εκπέμπουν ένα μόνο χρώμα. (Προεπιλογή)
  • Flash Mode: Όλα τα LED αναβοσβήνουν ταυτόχρονα.
  • Double Flash: Όλα τα LED αναβοσβήνουν σε ένα εναλλασσόμενο μοτίβο.

Network Stack Configuration

• Network Stack
  Απενεργοποιεί ή ενεργοποιεί την εκκίνηση από το δίκτυο για εγκατάσταση ενός λειτουργικού συστήματος μορφής GPT, όπως η εγκατάσταση του λειτουργικού συστήματος από τον διακομιστή Windows Deployment Services. (Προεπιλογή: Απενεργοποιημένο)
• Ipv4 PXE Support
  Ενεργοποιεί ή απενεργοποιεί την υποστήριξη IPv4 PXE. Αυτό το στοιχείο είναι ρυθμίσιμο μόνο όταν είναι ενεργοποιημένο το Network Stack.
• Ipv4 HTTP Support
  Ενεργοποιεί ή απενεργοποιεί την υποστήριξη εκκίνησης HTTP για IPv4. Αυτό το στοιχείο είναι ρυθμίσιμο μόνο όταν είναι ενεργοποιημένο το Network Stack.
• Ipv6 PXE Support
  Ενεργοποιεί ή απενεργοποιεί την υποστήριξη IPv6 PXE. Αυτό το στοιχείο είναι ρυθμίσιμο μόνο όταν είναι ενεργοποιημένο το Network Stack.
• Ipv6 HTTP Support
  Ενεργοποιεί ή απενεργοποιεί την υποστήριξη εκκίνησης HTTP για IPv6. Αυτό το στοιχείο είναι ρυθμίσιμο μόνο όταν είναι ενεργοποιημένο το Network Stack.
• IPSEC Certificate
  Ενεργοποιεί ή απενεργοποιεί το Internet Protocol Security. Αυτό το στοιχείο είναι ρυθμίσιμο μόνο όταν είναι ενεργοποιημένο το Network Stack.
• PXE boot wait time
  Σας επιτρέπει να ρυθμίσετε το χρόνο αναμονής πριν μπορέσετε να πατήσετε <Esc> για να ακυρώσετε την εκκίνηση PXE. Αυτό το στοιχείο είναι ρυθμίσιμο μόνο όταν είναι ενεργοποιημένο το Network Stack. (Προεπιλογή: 0)
• Media detect count
  Σας επιτρέπει να ορίσετε τον αριθμό των φορών που θα ελεγχθεί η παρουσία μέσων. Αυτό το στοιχείο είναι ρυθμίσιμο μόνο όταν είναι ενεργοποιημένο το Network Stack. (Προεπιλογή: 1)

AMD CBS

Αυτό το υπομενού παρέχει επιλογές διαμόρφωσης που σχετίζονται με το AMD CBS.

Realtek PCIe GBE Family Controller

Αυτό το υπομενού παρέχει πληροφορίες σχετικά με τη διαμόρφωση LAN και σχετικές επιλογές διαμόρφωσης.

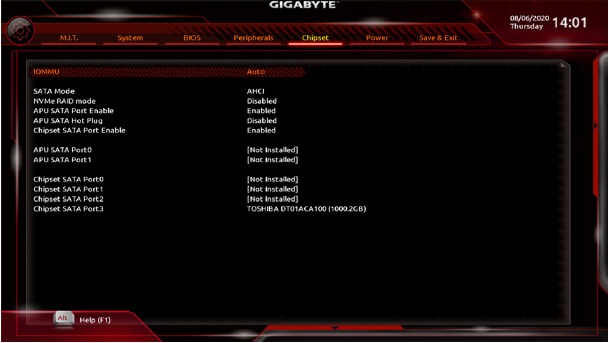

Chipset

• IOMMU
  Ενεργοποιεί ή απενεργοποιεί την υποστήριξη AMD IOMMU. (Προεπιλογή: Αυτόματο)
• Integrated Graphics ^{(Σημείωση)}
  Ενεργοποιεί ή απενεργοποιεί τη λειτουργία γραφικών επί της μητρικής.
  • Auto: Το BIOS θα ενεργοποιήσει ή θα απενεργοποιήσει αυτόματα τα γραφικά επί της μητρικής, ανάλογα με την κάρτα γραφικών που είναι εγκατεστημένη. (Προεπιλογή)
  • Forces: Ενεργοποιεί τα γραφικά επί της μητρικής.
  • Disabled: Απενεργοποιεί τα γραφικά επί της μητρικής.
• UMA Mode ^{(Σημείωση)}
  Καθορίστε τη λειτουργία UMA.
  • Auto: Επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή)
  • UMA Specified: Ορίζει το μέγεθος του buffer καρέ UMA.
  • UMA Auto: Ορίζει την ανάλυση οθόνης.
    Αυτό το στοιχείο είναι ρυθμίσιμο μόνο όταν το Integrated Graphics έχει οριστεί σε Force (Επιβολή).
• UMA Frame Buffer Size ^{(Σημείωση)}
  Το μέγεθος του buffer καρέ είναι η συνολική ποσότητα μνήμης συστήματος που διατίθεται αποκλειστικά για τον ενσωματωμένο ελεγκτή γραφικών. Το MS-DOS, για παράδειγμα, θα χρησιμοποιήσει μόνο αυτή τη μνήμη για την οθόνη. Οι επιλογές είναι: Auto (προεπιλογή), 64M~16G.
  Αυτό το στοιχείο είναι ρυθμίσιμο μόνο όταν το UMA Mode έχει οριστεί σε UMA Specified (UMA Καθορισμένο).
• Display Resolution ^{(Σημείωση)}
  Σας επιτρέπει να ορίσετε την ανάλυση οθόνης. Οι επιλογές είναι: Auto (προεπιλογή), 1920x1080 και κάτω, 2560x1600, 3840x2160. Αυτό το στοιχείο είναι ρυθμίσιμο μόνο όταν το UMA Mode έχει οριστεί σε UMA Auto (UMA Αυτόματο).
• SATA Mode
  Ενεργοποιεί ή απενεργοποιεί το RAID για τους ενσωματωμένους ελεγκτές SATA ή διαμορφώνει τους ελεγκτές SATA σε λειτουργία AHCI.
  • RAID: Ενεργοποιεί το RAID για τον ελεγκτή SATA.
  • AHCI: Διαμορφώνει τους ελεγκτές SATA σε λειτουργία AHCI. Το Advanced Host Controller Interface (AHCI) είναι μια προδιαγραφή διεπαφής που επιτρέπει στο πρόγραμμα οδήγησης αποθήκευσης να ενεργοποιήσει προηγμένες λειτουργίες Serial ATA, όπως Native Command Queuing και hot plug. (Προεπιλογή)
• NVMe RAID mode (M2A_SOCKET and M2B_SOCKET Connectors)
  Σας επιτρέπει να καθορίσετε εάν θα χρησιμοποιήσετε τα M.2 NVMe PCIe SSD σας για να διαμορφώσετε το RAID. (Προεπιλογή: Απενεργοποιημένο)
• APU SATA Port Enable (ASATA3 0, 1 Connectors)
  Ενεργοποιεί ή απενεργοποιεί τους ενσωματωμένους ελεγκτές SATA. (Προεπιλογή: Ενεργοποιημένο)
• APU SATA Hot plug
  Ενεργοποιεί ή απενεργοποιεί τη δυνατότητα hot plug για κάθε θύρα SATA. (Προεπιλογή: Απενεργοποιημένο)
• Chipset SATA Port Enable (SATA3 0, 1, 2, 3 Connectors)
  Ενεργοποιεί ή απενεργοποιεί τους ενσωματωμένους ελεγκτές SATA. (Προεπιλογή: Ενεργοποιημένο)
• APU SATA Port 0/1 (ASATA3 0, 1 Connectors)
  Εμφανίζει τις πληροφορίες των συνδεδεμένων συσκευών SATA.
• Chipset SATA Port 0/1/2/3 (SATA3 0, 1, 2, 3 Connectors)
  Εμφανίζει τις πληροφορίες των συνδεδεμένων συσκευών SATA.

(Σημείωση) Αυτό το στοιχείο είναι διαθέσιμο μόνο όταν εγκαθιστάτε μια CPU που υποστηρίζει αυτήν τη δυνατότητα.

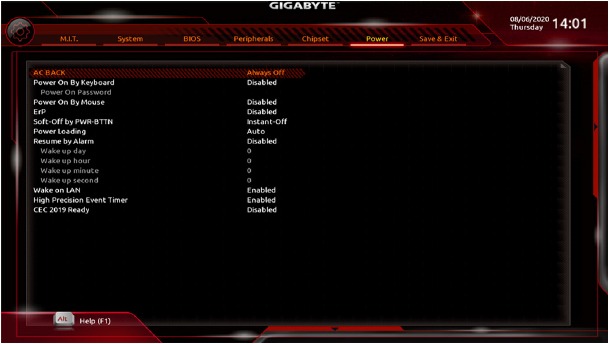

Ρεύμα

• AC BACK
  Καθορίζει την κατάσταση του συστήματος μετά την επιστροφή ρεύματος από απώλεια ρεύματος AC.
  • Μνήμη: Το σύστημα επιστρέφει στην τελευταία γνωστή κατάσταση αφύπνισης κατά την επιστροφή του ρεύματος AC.
  • Always On: Το σύστημα ενεργοποιείται κατά την επιστροφή του ρεύματος AC.
  • Always Off: Το σύστημα παραμένει απενεργοποιημένο κατά την επιστροφή του ρεύματος AC. (Προεπιλογή)
• Power On By Keyboard
  Επιτρέπει την ενεργοποίηση του συστήματος μέσω ενός συμβάντος αφύπνισης πληκτρολογίου PS/2.
  Σημείωση: Για να χρησιμοποιήσετε αυτήν τη λειτουργία, χρειάζεστε ένα τροφοδοτικό ATX που να παρέχει τουλάχιστον 1A στον ακροδέκτη +5VSB.
  • Disabled: Απενεργοποιεί αυτήν τη λειτουργία. (Προεπιλογή)
  • Password: Ορίστε έναν κωδικό πρόσβασης με 1~5 χαρακτήρες για να ενεργοποιήσετε το σύστημα.
  • Keyboard 98: Πατήστε το κουμπί POWER στο πληκτρολόγιο Windows 98 για να ενεργοποιήσετε το σύστημα.
  • Any Key: Πατήστε οποιοδήποτε πλήκτρο για να ενεργοποιήσετε το σύστημα.
• Power On Password
  Ορίστε τον κωδικό πρόσβασης όταν η επιλογή Power On By Keyboard έχει οριστεί σε Password.
  Πατήστε <Enter> σε αυτό το στοιχείο και ορίστε έναν κωδικό πρόσβασης με έως και 5 χαρακτήρες και, στη συνέχεια, πατήστε <Enter> για να αποδεχτείτε.
  Για να ενεργοποιήσετε το σύστημα, εισαγάγετε τον κωδικό πρόσβασης και πατήστε <Enter>.
  Σημείωση: Για να ακυρώσετε τον κωδικό πρόσβασης, πατήστε <Enter> σε αυτό το στοιχείο. Όταν σας ζητηθεί ο κωδικός πρόσβασης, πατήστε ξανά <Enter> χωρίς να εισαγάγετε τον κωδικό πρόσβασης για να καταργήσετε τις ρυθμίσεις κωδικού πρόσβασης.
• Power On By Mouse
  Επιτρέπει την ενεργοποίηση του συστήματος μέσω ενός συμβάντος αφύπνισης ποντικιού PS/2.
  Σημείωση: Για να χρησιμοποιήσετε αυτήν τη λειτουργία, χρειάζεστε ένα τροφοδοτικό ATX που να παρέχει τουλάχιστον 1A στον ακροδέκτη +5VSB.
  • Disabled: Απενεργοποιεί αυτήν τη λειτουργία. (Προεπιλογή)
  • Move: Μετακινήστε το ποντίκι για να ενεργοποιήσετε το σύστημα.
  • Double Click: Κάντε διπλό κλικ στο αριστερό κουμπί του ποντικιού για να ενεργοποιήσετε το σύστημα.
• ErP
  Καθορίζει εάν θα επιτρέπεται στο σύστημα να καταναλώνει λιγότερη ισχύ στην κατάσταση S5 (τερματισμός λειτουργίας). Σημείωση: Όταν αυτό το στοιχείο έχει οριστεί σε Enabled, οι ακόλουθες λειτουργίες θα καταστούν μη διαθέσιμες: Επαναφορά με συναγερμό, ενεργοποίηση με ποντίκι και ενεργοποίηση με πληκτρολόγιο.
• Soft-Off by PWR-BTTN
  Διαμορφώνει τον τρόπο απενεργοποίησης του υπολογιστή σε λειτουργία MS-DOS χρησιμοποιώντας το κουμπί λειτουργίας.
  • Instant-Off: Πατήστε το κουμπί λειτουργίας και, στη συνέχεια, το σύστημα θα απενεργοποιηθεί αμέσως. (Προεπιλογή)
  • Delay 4 Sec.: Πατήστε και κρατήστε πατημένο το κουμπί λειτουργίας για 4 δευτερόλεπτα για να απενεργοποιήσετε το σύστημα. Εάν πατήσετε το κουμπί λειτουργίας για λιγότερο από 4 δευτερόλεπτα, το σύστημα θα εισέλθει σε λειτουργία αναστολής λειτουργίας.
• Power Loading
  Ενεργοποιεί ή απενεργοποιεί το εικονικό φορτίο. Όταν το τροφοδοτικό είναι σε χαμηλό φορτίο, θα ενεργοποιηθεί μια αυτοπροστασία που θα προκαλέσει την απενεργοποίησή του ή θα αποτύχει. Εάν συμβεί αυτό, ορίστε την επιλογή Ενεργοποίηση. Η αυτόματη επιλογή επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)
• Resume by Alarm
  Καθορίζει εάν θα ενεργοποιηθεί το σύστημα σε μια επιθυμητή ώρα. (Προεπιλογή: Disabled)
  Εάν είναι ενεργοποιημένη, ορίστε την ημερομηνία και την ώρα ως εξής:
  • Wake up day: Ενεργοποιήστε το σύστημα σε μια συγκεκριμένη ώρα κάθε μέρα ή σε μια συγκεκριμένη ημέρα του μήνα.
  • Wake up hour/minute/second: Ορίστε την ώρα κατά την οποία το σύστημα θα ενεργοποιείται αυτόματα.
    Σημείωση: Όταν χρησιμοποιείτε αυτήν τη λειτουργία, αποφύγετε την ακατάλληλη απενεργοποίηση από το λειτουργικό σύστημα ή την αφαίρεση της τροφοδοσίας AC, διαφορετικά οι ρυθμίσεις ενδέχεται να μην είναι αποτελεσματικές.
• Wake on LAN
  Ενεργοποιεί ή απενεργοποιεί τη λειτουργία wake on LAN. (Προεπιλογή: Enabled)
• High Precision Event Timer
  Ενεργοποιεί ή απενεργοποιεί το High Precision Event Timer (HPET) στο λειτουργικό σύστημα. (Προεπιλογή: Enabled)
• CEC 2019 Ready
  Σας επιτρέπει να επιλέξετε εάν θα επιτρέπεται στο σύστημα να προσαρμόζει την κατανάλωση ενέργειας όταν βρίσκεται σε κατάσταση τερματισμού λειτουργίας, αδράνειας ή αναμονής, προκειμένου να συμμορφώνεται με τα πρότυπα CEC (California Energy Commission) 2019. (Προεπιλογή: Disabled)

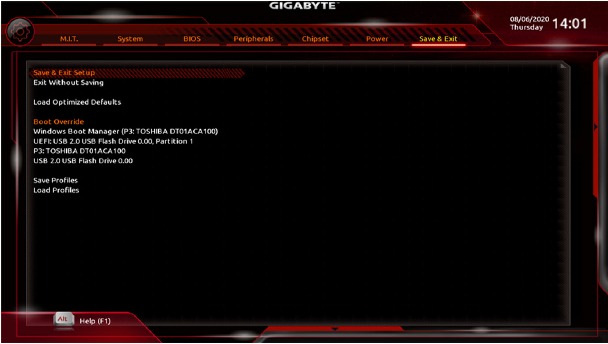

Αποθήκευση & Έξοδος

• Save & Exit Setup
  Πατήστε <Enter> σε αυτό το στοιχείο και επιλέξτε Yes. Αυτό αποθηκεύει τις αλλαγές στο CMOS και εξέρχεται από το πρόγραμμα εγκατάστασης του BIOS. Επιλέξτε No ή πατήστε <Esc> για να επιστρέψετε στο κύριο μενού εγκατάστασης του BIOS.
• Exit Without Saving
  Πατήστε <Enter> σε αυτό το στοιχείο και επιλέξτε Yes. Αυτό εξέρχεται από το πρόγραμμα εγκατάστασης του BIOS χωρίς να αποθηκεύσει τις αλλαγές που έγιναν στο BIOS Setup στο CMOS. Επιλέξτε No ή πατήστε <Esc> για να επιστρέψετε στο κύριο μενού εγκατάστασης του BIOS.
• Load Optimized Defaults
  Πατήστε <Enter> σε αυτό το στοιχείο και επιλέξτε Yes για να φορτώσετε τις βέλτιστες προεπιλεγμένες ρυθμίσεις του BIOS. Οι προεπιλεγμένες ρυθμίσεις του BIOS βοηθούν το σύστημα να λειτουργεί σε βέλτιστη κατάσταση. Να φορτώνετε πάντα τις βελτιστοποιημένες προεπιλογές μετά την ενημέρωση του BIOS ή μετά την εκκαθάριση των τιμών CMOS.
• Boot Override
  Σας επιτρέπει να επιλέξετε μια συσκευή για άμεση εκκίνηση. Πατήστε <Enter> στη συσκευή που επιλέγετε και επιλέξτε Yes για επιβεβαίωση. Το σύστημά σας θα επανεκκινηθεί αυτόματα και θα εκκινηθεί από αυτήν τη συσκευή.
• Save Profiles
  Αυτή η λειτουργία σάς επιτρέπει να αποθηκεύσετε τις τρέχουσες ρυθμίσεις του BIOS σε ένα προφίλ. Μπορείτε να δημιουργήσετε έως και 8 προφίλ και να αποθηκεύσετε ως Setup Profile 1~ Setup Profile 8. Πατήστε <Enter> για να ολοκληρώσετε. Εναλλακτικά, μπορείτε να επιλέξετε Select File in HDD/FDD/USB για να αποθηκεύσετε το προφίλ στη συσκευή αποθήκευσης.
• Load Profiles
  Εάν το σύστημά σας καταστεί ασταθές και έχετε φορτώσει τις προεπιλεγμένες ρυθμίσεις του BIOS, μπορείτε να χρησιμοποιήσετε αυτήν τη λειτουργία για να φορτώσετε τις ρυθμίσεις του BIOS από ένα προφίλ που δημιουργήθηκε πριν, χωρίς την ταλαιπωρία της εκ νέου διαμόρφωσης των ρυθμίσεων του BIOS. Αρχικά επιλέξτε το προφίλ που θέλετε να φορτώσετε και, στη συνέχεια, πατήστε <Enter> για να ολοκληρώσετε. Μπορείτε να επιλέξετε Select File in HDD/FDD/USB για να εισαγάγετε το προφίλ που δημιουργήθηκε προηγουμένως από τη συσκευή αποθήκευσης ή να φορτώσετε το προφίλ που δημιουργήθηκε αυτόματα από το BIOS, όπως για την επαναφορά των ρυθμίσεων του BIOS στις τελευταίες ρυθμίσεις που λειτούργησαν σωστά (τελευταία γνωστή καλή εγγραφή).

Ρύθμιση παραμέτρων ενός σετ RAID

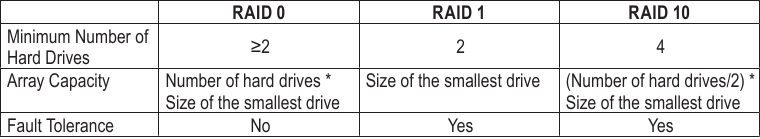

Επίπεδα RAID

Πριν ξεκινήσετε, ετοιμάστε τα ακόλουθα στοιχεία:

• Τουλάχιστον δύο σκληροί δίσκοι SATA ή SSD ^{(Σημείωση 1)} (Για να εξασφαλίσετε βέλτιστη απόδοση, συνιστάται να χρησιμοποιήσετε δύο σκληρούς δίσκους με πανομοιότυπο μοντέλο και χωρητικότητα). ^{(Σημείωση 2)}
• Δίσκος εγκατάστασης των Windows.
• Ένας υπολογιστής συνδεδεμένος στο Διαδίκτυο.
• Ένα USB thumb drive.

(Σημείωση 1) Ένας M.2 PCIe SSD δεν μπορεί να χρησιμοποιηθεί για τη δημιουργία ενός σετ RAID είτε με έναν M.2 SATA SSD είτε με έναν σκληρό δίσκο SATA.

(Σημείωση 2) Ανατρέξτε στην ενότητα "Εσωτερικές υποδοχές" για τις ειδοποιήσεις εγκατάστασης για τις υποδοχές M.2 και SATA.

Ρύθμιση παραμέτρων του ενσωματωμένου ελεγκτή SATA

Εγκατάσταση σκληρού(ών) δίσκου(ων) SATA στον υπολογιστή σας

Εγκαταστήστε τους σκληρούς δίσκους/SSD στις υποδοχές SATA/M.2 στη μητρική πλακέτα. Στη συνέχεια, συνδέστε τους συνδέσμους τροφοδοσίας από το τροφοδοτικό σας στους σκληρούς δίσκους.

Ρύθμιση παραμέτρων της λειτουργίας ελεγκτή SATA στο BIOS Setup

Βεβαιωθείτε ότι έχετε ρυθμίσει σωστά τη λειτουργία ελεγκτή SATA στο BIOS Setup του συστήματος.

Βήματα:

1. Ενεργοποιήστε τον υπολογιστή σας και πατήστε <Delete> για να εισέλθετε στο BIOS Setup κατά τη διάρκεια του POST (Power-On Self-Test). Στην ενότητα Chipset, βεβαιωθείτε ότι το στοιχείο Chipset SATA Port Enable είναι ενεργοποιημένο. Ορίστε το στοιχείο SATA Mode σε RAID. Στη συνέχεια, αποθηκεύστε τις ρυθμίσεις και επανεκκινήστε τον υπολογιστή σας. (Εάν θέλετε να χρησιμοποιήσετε NVMe PCIe SSD για να ρυθμίσετε τις παραμέτρους του RAID, βεβαιωθείτε ότι έχετε ορίσει το στοιχείο NVMe RAID mode σε Enabled.)
2. Εάν θέλετε να ρυθμίσετε τις παραμέτρους του UEFI RAID, ακολουθήστε τα βήματα στην ενότητα "Ρύθμιση παραμέτρων UEFI RAID". Για να εισέλθετε στο παλαιού τύπου RAID ROM, αποθηκεύστε τις ρυθμίσεις και εξέλθετε από το BIOS Setup. Ανατρέξτε στην ενότητα "Ρύθμιση παραμέτρων παλαιού τύπου RAID ROM" για περισσότερες πληροφορίες.
   Τα μενού BIOS Setup που περιγράφονται σε αυτήν την ενότητα ενδέχεται να διαφέρουν από τις ακριβείς ρυθμίσεις για τη μητρική σας πλακέτα. Οι πραγματικές επιλογές μενού BIOS Setup που θα δείτε θα εξαρτηθούν από τη μητρική πλακέτα που έχετε και την έκδοση του BIOS.

Ρύθμιση παραμέτρων UEFI RAID

Βήματα:

1. Στο BIOS Setup, μεταβείτε στο BIOS και ορίστε το στοιχείο CSM Support σε Disabled. Αποθηκεύστε τις αλλαγές και εξέλθετε από το BIOS Setup.
2. Μετά την επανεκκίνηση του συστήματος, εισέλθετε ξανά στο BIOS Setup. Στη συνέχεια, εισέλθετε στο δευτερεύον μενού Peripherals\RAIDXpert2 Configuration Utility .
3. Στην οθόνη RAIDXpert2 Configuration Utility, πατήστε <Enter> στο στοιχείο Array Management για να εισέλθετε στην οθόνη Create Array. Στη συνέχεια, επιλέξτε ένα RAID level (επίπεδο RAID). Τα υποστηριζόμενα επίπεδα RAID περιλαμβάνουν τα RAID 0 (Stripe), RAID 1 (Mirror) και RAID 10 (οι διαθέσιμες επιλογές εξαρτώνται από τον αριθμό των εγκατεστημένων σκληρών δίσκων). Στη συνέχεια, πατήστε <Enter> στο στοιχείο Select Physical Disks για να εισέλθετε στην οθόνη Select Physical Disks.
4. Στην οθόνη Select Physical Disks, επιλέξτε τους σκληρούς δίσκους που θα συμπεριληφθούν στον πίνακα RAID και ορίστε τους σε Enabled. Στη συνέχεια, χρησιμοποιήστε το πλήκτρο κάτω βέλους για να μετακινηθείτε στο στοιχείο Apply Changes και πατήστε <Enter>. Στη συνέχεια, επιστρέψτε στην προηγούμενη οθόνη και ορίστε το Array Size, το Array Size Unit, το Read Cache Policy και το Write Cache Policy.
5. Αφού ορίσετε τη χωρητικότητα, μετακινηθείτε στο στοιχείο Create Array και πατήστε <Enter> για να ξεκινήσετε.
6. Μετά την ολοκλήρωση, θα επιστρέψετε στην οθόνη Array Management . Στην ενότητα Manage Array Properties, μπορείτε να δείτε τη νέα ένταση RAID και τις πληροφορίες σχετικά με το επίπεδο RAID, το όνομα πίνακα, τη χωρητικότητα πίνακα κ.λπ.

Ρύθμιση παραμέτρων παλαιού τύπου RAID ROM

Εισέλθετε στο βοηθητικό πρόγραμμα ρύθμισης παραμέτρων παλαιού τύπου RAID BIOS για να ρυθμίσετε τις παραμέτρους ενός πίνακα RAID. Παραλείψτε αυτό το βήμα και προχωρήστε στην εγκατάσταση του λειτουργικού συστήματος Windows για μια ρύθμιση παραμέτρων μη RAID.

Βήματα:

1. Στο BIOS Setup, μεταβείτε στο BIOS και ορίστε το στοιχείο CSM Support σε Enabled. Αποθηκεύστε τις αλλαγές και εξέλθετε από το BIOS Setup. Μετά την έναρξη του ελέγχου μνήμης POST και πριν από την έναρξη της εκκίνησης του λειτουργικού συστήματος, αναζητήστε ένα μήνυμα που λέει "Press <Ctrl-R> to Configure" (Πατήστε <Ctrl-R> για να διαμορφώσετε). Πατήστε <Ctrl> + <R> για να εισέλθετε στο βοηθητικό πρόγραμμα ρύθμισης παραμέτρων RAID BIOS.
2. Για να δημιουργήσετε έναν νέο πίνακα, πατήστε <Enter> στην επιλογή Create Array.
3. Η γραμμή επιλογής θα μετακινηθεί στην ενότητα Disks (Δίσκοι) στα δεξιά της οθόνης. Επιλέξτε τους σκληρούς δίσκους που θα συμπεριληφθούν στον πίνακα RAID. Χρησιμοποιήστε το πλήκτρο επάνω ή κάτω βέλους για να επιλέξετε έναν σκληρό δίσκο και πατήστε <Insert> (Εισαγωγή). Ο επιλεγμένος σκληρός δίσκος θα εμφανίζεται με πράσινο χρώμα. Για να χρησιμοποιήσετε όλους τους σκληρούς δίσκους, απλώς πατήστε <A> για να επιλέξετε όλους. Στη συνέχεια, πατήστε <Enter> και η γραμμή επιλογής θα μετακινηθεί στην ενότητα User Input (Εισαγωγή χρήστη) στην κάτω αριστερή γωνία της οθόνης.
4. Πρώτα, επιλέξτε μια λειτουργία RAID και πατήστε <Enter>. Οι διαθέσιμες επιλογές εξαρτώνται από τον αριθμό των σκληρών δίσκων που είναι εγκατεστημένοι. Στη συνέχεια, ακολουθήστε τις οδηγίες που εμφανίζονται στην οθόνη για να καθορίσετε το μέγεθος του πίνακα. Μπορείτε να επιλέξετε All available space (Όλος ο διαθέσιμος χώρος) για να χρησιμοποιήσετε το μέγιστο επιτρεπόμενο μέγεθος ή να χρησιμοποιήσετε το πλήκτρο επάνω ή κάτω βέλους για να προσαρμόσετε το μέγεθος και να πατήσετε <Enter>.
5. Επιλέξτε μια λειτουργία προσωρινής αποθήκευσης. Οι επιλογές περιλαμβάνουν Read/Write (Ανάγνωση/Εγγραφή), Read Only (Μόνο ανάγνωση) και None (Κανένα). Στη συνέχεια, πατήστε <Enter> για να προχωρήσετε.
6. Τέλος, θα εμφανιστεί ένα μήνυμα που λέει "Confirm Creation of Array" (Επιβεβαίωση δημιουργίας πίνακα). Πατήστε <C> για να επιβεβαιώσετε ή <Esc> για να επιστρέψετε στην προηγούμενη οθόνη.
7. Όταν ολοκληρωθεί, θα δείτε τον νέο πίνακα στην κύρια οθόνη. Για να εξέλθετε από το βοηθητικό πρόγραμμα RAID BIOS, πατήστε <Esc> και, στη συνέχεια, πατήστε <C> για να επιβεβαιώσετε.

Εγκατάσταση του προγράμματος οδήγησης RAID και του λειτουργικού συστήματος

Με τις σωστές ρυθμίσεις BIOS, είστε έτοιμοι να εγκαταστήσετε το λειτουργικό σύστημα.

Εγκατάσταση του λειτουργικού συστήματος

Επειδή ορισμένα λειτουργικά συστήματα περιλαμβάνουν ήδη πρόγραμμα οδήγησης RAID, δεν χρειάζεται να εγκαταστήσετε ξεχωριστό πρόγραμμα οδήγησης RAID κατά τη διάρκεια της διαδικασίας εγκατάστασης των Windows. Μετά την εγκατάσταση του λειτουργικού συστήματος, συνιστούμε να εγκαταστήσετε όλα τα απαιτούμενα προγράμματα οδήγησης από το GIGABYTE Control Center για να εξασφαλίσετε την απόδοση και τη συμβατότητα του συστήματος. Εάν το λειτουργικό σύστημα που πρόκειται να εγκατασταθεί απαιτεί να παράσχετε επιπλέον πρόγραμμα οδήγησης RAID κατά τη διάρκεια της διαδικασίας εγκατάστασης του λειτουργικού συστήματος, ανατρέξτε στα παρακάτω βήματα:

1. Μεταβείτε στον ιστότοπο της GIGABYTE, μεταβείτε στην ιστοσελίδα του μοντέλου μητρικής πλακέτας, κατεβάστε το αρχείο AMD RAID Preinstall Driver στη σελίδα Support\Download\SATA RAID/AHCI, αποσυμπιέστε το αρχείο και αντιγράψτε τα αρχεία στο USB thumb drive σας.
2. Εκκινήστε από τον δίσκο εγκατάστασης των Windows και εκτελέστε τα τυπικά βήματα εγκατάστασης του λειτουργικού συστήματος. Όταν εμφανιστεί η οθόνη που ζητά να φορτώσετε το πρόγραμμα οδήγησης, επιλέξτε Browse (Αναζήτηση).
3. Εισαγάγετε το USB thumb drive και, στη συνέχεια, μεταβείτε στη θέση του προγράμματος οδήγησης. Επιλέξτε πρώτα AMD-RAID Bottom Device και κάντε κλικ στο Next (Επόμενο) για να φορτώσετε το πρόγραμμα οδήγησης. Στη συνέχεια, επιλέξτε AMD-RAID Controller και κάντε κλικ στο Next (Επόμενο) για να φορτώσετε το πρόγραμμα οδήγησης. Τέλος, συνεχίστε την εγκατάσταση του λειτουργικού συστήματος.

Επισκεφτείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με τη ρύθμιση παραμέτρων ενός πίνακα RAID.

Εγκατάσταση προγραμμάτων οδήγησης

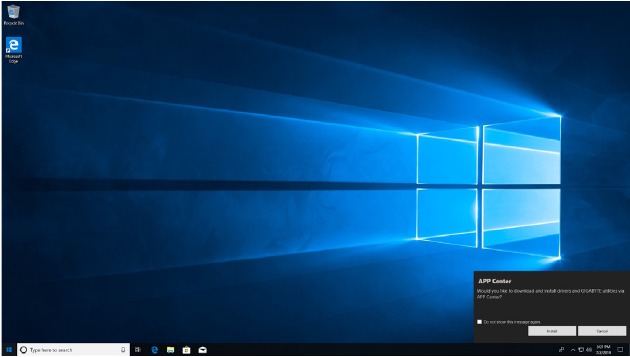

Αφού εγκαταστήσετε το λειτουργικό σύστημα, θα εμφανιστεί ένα παράθυρο διαλόγου στην κάτω δεξιά γωνία της επιφάνειας εργασίας, το οποίο θα σας ρωτά εάν θέλετε να κατεβάσετε και να εγκαταστήσετε τα προγράμματα οδήγησης και τις εφαρμογές GIGABYTE μέσω του APP Center. Κάντε κλικ στο Install (Εγκατάσταση) για να συνεχίσετε με την εγκατάσταση. (Στο BIOS Setup, βεβαιωθείτε ότι το Settings\IO Ports\APP Center Download & Install Configuration\APP Center Download & Install έχει οριστεί σε Enabled.)

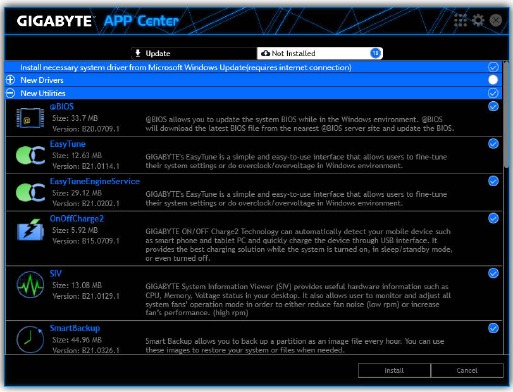

Όταν εμφανιστεί το παράθυρο διαλόγου Άδεια χρήσης τελικού χρήστη, πατήστε <Accept> (Αποδοχή) για να εγκαταστήσετε το APP Center. Στην οθόνη APP Center, επιλέξτε τα προγράμματα οδήγησης και τις εφαρμογές που θέλετε να εγκαταστήσετε και κάντε κλικ στο Install (Εγκατάσταση).

Πριν από την εγκατάσταση, βεβαιωθείτε ότι το σύστημα είναι συνδεδεμένο στο Διαδίκτυο.

Επισκεφτείτε τον ιστότοπο της GIGABYTE για περισσότερες πληροφορίες σχετικά με το λογισμικό.

Επισκεφτείτε τον ιστότοπο της GIGABYTE για περισσότερες πληροφορίες σχετικά με την αντιμετώπιση προβλημάτων.

Επικοινωνήστε μαζί μας

GIGA-BYTE TECHNOLOGY CO., LTD.
Address: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tech. and Non-Tech. Support (Sales/Marketing): https://esupport.gigabyte.com
WEB address (English): https://www.gigabyte.com
WEB address (Chinese): https://www.gigabyte.com/tw

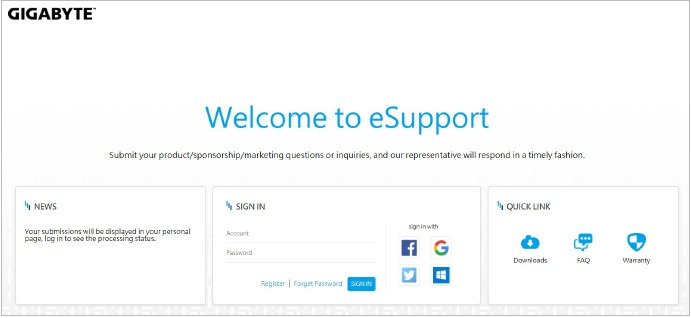

• GIGABYTE eSupport
  To submit a technical or non-technical (Sales/Marketing) question, please link to:
  https://esupport.gigabyte.com


Αναφορές

• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Λήψη εγχειριδίου

Εδώ μπορείτε να κατεβάσετε την πλήρη έκδοση pdf του εγχειριδίου, μπορεί να περιέχει πρόσθετες οδηγίες ασφαλείας, πληροφορίες εγγύησης, κανόνες FCC κ.λπ.

Λήψη Εγχειρίδιο μητρικής πλακέτας GIGABYTE B450 AORUS ELITE V2

Διαθέσιμες γλώσσες
