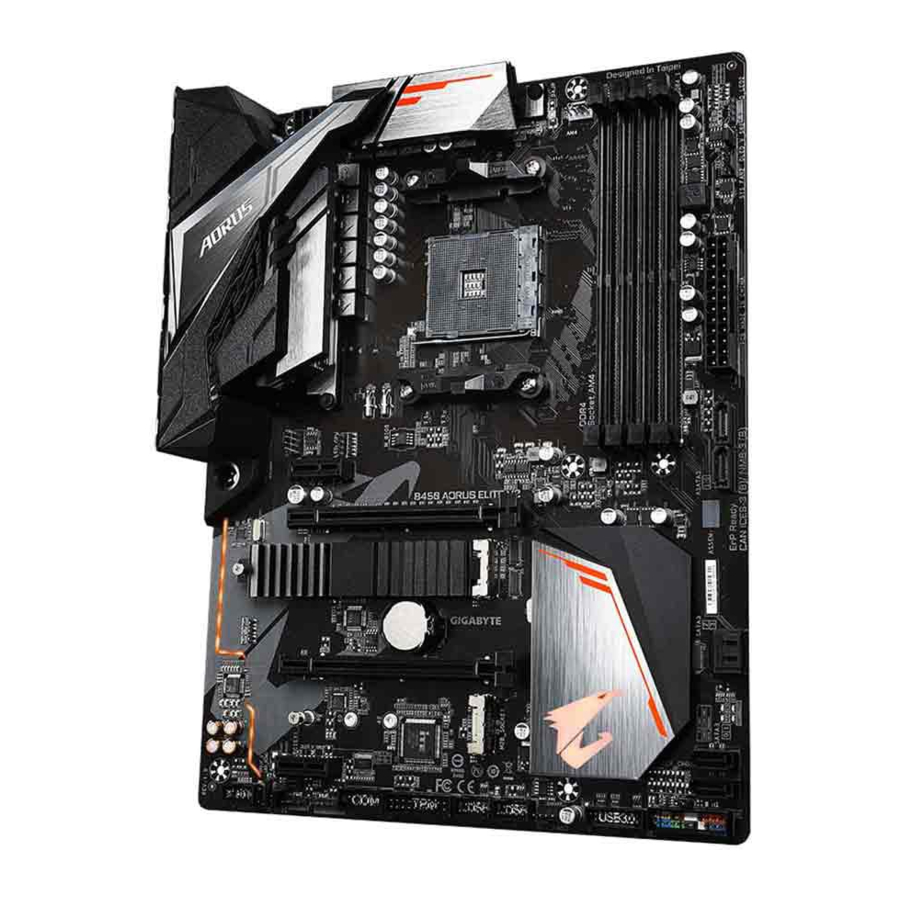

GIGABYTE B450 AORUS ELITE V2 - Manual da placa-mãe

Conteúdo

1 Identificar a revisão da sua placa-mãe
2 Layout da placa-mãe B450 AORUS ELITE V2
3 Instalação de Hardware
4 Configuração do BIOS
5 Configurar um Conjunto RAID
6 Instalação de Controladores
7 Contacte-nos
8 Referências
9 Descarregar manual
10 Em Outros Idiomas

Identificar a revisão da sua placa-mãe

O número de revisão na sua placa-mãe tem esta aparência: "REV: X.X." Por exemplo, "REV: 1.0" significa que a revisão da placa-mãe é 1.0. Verifique a revisão da sua placa-mãe antes de atualizar a BIOS da placa-mãe, os controladores ou ao procurar informações técnicas.

Exemplo:

Layout da placa-mãe B450 AORUS ELITE V2

Instalação de Hardware

Precauções de Instalação

A placa-mãe contém inúmeros circuitos e componentes eletrónicos delicados que podem ser danificados como resultado de descargas eletrostáticas (ESD). Antes da instalação, leia atentamente o manual do utilizador e siga estes procedimentos:

Antes da instalação, certifique-se de que o chassis é adequado para a placa-mãe.
Antes da instalação, não remova ou quebre o autocolante S/N (Número de Série) da placa-mãe ou o autocolante de garantia fornecido pelo seu revendedor. Estes autocolantes são necessários para a validação da garantia.
Remova sempre a alimentação CA desligando o cabo de alimentação da tomada antes de instalar ou remover a placa-mãe ou outros componentes de hardware.
Ao ligar componentes de hardware aos conectores internos da placa-mãe, certifique-se de que estão bem conectados e seguros.
Ao manusear a placa-mãe, evite tocar em quaisquer condutores ou conectores de metal.
É melhor usar uma pulseira antiestática (ESD) ao manusear componentes eletrónicos, como uma placa-mãe, CPU ou memória. Se não tiver uma pulseira ESD, mantenha as mãos secas e toque primeiro num objeto de metal para eliminar a eletricidade estática.
Antes de instalar a placa-mãe, coloque-a em cima de uma almofada antiestática ou dentro de um recipiente de proteção eletrostática.
Antes de conectar ou desconectar o cabo de alimentação da placa-mãe, certifique-se de que a fonte de alimentação foi desligada.
Antes de ligar a alimentação, certifique-se de que a tensão da fonte de alimentação foi definida de acordo com o padrão de tensão local.
Antes de usar o produto, verifique se todos os cabos e conectores de alimentação dos seus componentes de hardware estão conectados.
Para evitar danos na placa-mãe, não permita que os parafusos entrem em contacto com o circuito da placa-mãe ou os seus componentes.
Certifique-se de que não há parafusos ou componentes de metal restantes colocados na placa-mãe ou dentro da caixa do computador.
Não coloque o sistema de computador numa superfície irregular.
Não coloque o sistema de computador num ambiente húmido ou de alta temperatura.
Ligar a alimentação do computador durante o processo de instalação pode causar danos aos componentes do sistema, bem como danos físicos ao utilizador.
Se não tiver certeza sobre quaisquer passos de instalação ou tiver um problema relacionado com o uso do produto, consulte um técnico de informática certificado.
Se usar um adaptador, cabo de extensão ou régua de energia, certifique-se de consultar as suas instruções de instalação e/ou ligação à terra.

Especificações do Produto

(Nota) O suporte real pode variar de acordo com a CPU.

* A GIGABYTE reserva-se o direito de fazer quaisquer alterações às especificações do produto e às informações relacionadas com o produto sem aviso prévio.

Visite o site da GIGABYTE para obter listas de suporte de CPU, módulos de memória, SSDs e dispositivos M.2.

Visite a página Support\Utility List (Lista de Utilitários de Suporte) no site da GIGABYTE para descarregar a versão mais recente das aplicações.

Instalar a CPU

aviso Leia as seguintes diretrizes antes de começar a instalar a CPU:

Certifique-se de que a placa-mãe suporta a CPU.
(Aceda ao site da GIGABYTE para obter a lista de suporte de CPU mais recente.)
Desligue sempre o computador e desligue o cabo de alimentação da tomada antes de instalar a CPU para evitar danos no hardware.
Localize o pino um da CPU. A CPU não pode ser inserida se estiver orientada incorretamente.
Aplique uma camada uniforme e fina de massa térmica na superfície da CPU.
Não ligue o computador se o dissipador da CPU não estiver instalado, caso contrário, poderá ocorrer sobreaquecimento e danos na CPU.
Defina a frequência do host da CPU de acordo com as especificações da CPU. Não é recomendado que a frequência do barramento do sistema seja definida além das especificações de hardware, pois não atende aos requisitos padrão para os periféricos. Se desejar definir a frequência além das especificações padrão, faça-o de acordo com as suas especificações de hardware, incluindo a CPU, placa gráfica, memória, disco rígido, etc.

Instalar a CPU

Levante completamente a alavanca de travamento do socket da CPU. Localize o pino um (denotado por um pequeno triângulo) do socket da CPU e da CPU. Depois que a CPU estiver posicionada no seu socket, coloque um dedo no meio da CPU, baixando a alavanca de travamento e travando-a na posição totalmente travada.

Não force a CPU no socket da CPU antes que a alavanca de travamento do socket da CPU seja levantada, caso contrário, poderão ocorrer danos na CPU e no socket da CPU.

Instalar a Memória

aviso Leia as seguintes diretrizes antes de começar a instalar a memória:

Certifique-se de que a placa-mãe suporta a memória. Recomenda-se que a memória tenha a mesma capacidade, marca, velocidade e chips.
(Aceda ao site da GIGABYTE para obter as velocidades de memória e os módulos de memória suportados mais recentes.)
Desligue sempre o computador e desligue o cabo de alimentação da tomada antes de instalar a memória para evitar danos no hardware.
Os módulos de memória têm um design à prova de falhas. Um módulo de memória só pode ser instalado numa direção. Se não conseguir inserir a memória, mude a direção.

Configuração de Memória de Canal Duplo

Esta placa-mãe fornece quatro sockets de memória e suporta a Tecnologia de Canal Duplo. Depois que a memória for instalada, a BIOS detetará automaticamente as especificações e a capacidade da memória. Ativar o modo de memória de Canal Duplo dobrará a largura de banda da memória original.

Os quatro sockets de memória são divididos em dois canais e cada canal tem dois sockets de memória da seguinte forma:

Canal A: DDR4_2, DDR4_4
Canal B: DDR4_1, DDR4_3

Visite o site da GIGABYTE para obter detalhes sobre a instalação do hardware.

Tabela de Configurações de Memória de Canal Duplo

Devido às limitações da CPU, leia as seguintes diretrizes antes de instalar a memória no modo de Canal Duplo.

O modo de Canal Duplo não pode ser ativado se apenas um módulo de memória estiver instalado.
Ao ativar o modo de Canal Duplo com dois ou quatro módulos de memória, recomenda-se que a memória tenha a mesma capacidade, marca, velocidade e chips. Para um desempenho ideal, ao ativar o modo de Canal Duplo com dois módulos de memória, recomendamos que os instale nos sockets DDR4_1 e DDR4_2.

Instalar uma Placa de Expansão

aviso Leia as seguintes diretrizes antes de começar a instalar uma placa de expansão:

Certifique-se de que a placa-mãe suporta a placa de expansão. Leia atentamente o manual que veio com a sua placa de expansão.
Desligue sempre o computador e desligue o cabo de alimentação da tomada antes de instalar uma placa de expansão para evitar danos no hardware.

Conectores do Painel Traseiro

Porta USB 2.0/1.1
A porta USB suporta a especificação USB 2.0/1.1. Use esta porta para dispositivos USB.
Porta de Teclado/Rato PS/2
Use esta porta para conectar um rato ou teclado PS/2.
Porta DVI-D ^{(Nota 1)(Nota 2)}
A porta DVI-D está em conformidade com a especificação DVI-D e suporta uma resolução máxima de 1920x1200@60 Hz (as resoluções reais suportadas dependem do monitor que está a ser usado). Conecte um monitor que suporte a conexão DVI-D a esta porta.
Porta HDMI 2.0 ^{(Nota 2)}

A porta HDMI suporta HDCP 2.2 ^{(Nota 2)} e os formatos Dolby TrueHD e DTS HD Master Audio. Também suporta saída de áudio LPCM de 7.1 canais até 192KHz/24 bits. Pode usar esta porta para conectar o seu monitor compatível com HDMI. A resolução máxima suportada é 4096x2160@60 Hz ^{(Nota 2)}, mas as resoluções reais suportadas dependem do monitor que está a ser usado.
Depois de instalar o dispositivo HDMI, certifique-se de definir o dispositivo de reprodução de som padrão para HDMI. (O nome do item pode ser diferente dependendo do seu sistema operativo.)
Porta USB 3.2 Gen 1
A porta USB 3.2 Gen 1 suporta a especificação USB 3.2 Gen 1 e é compatível com a especificação USB 2.0. Use esta porta para dispositivos USB.
Porta LAN RJ-45
A porta LAN Gigabit Ethernet fornece conexão à Internet a uma taxa de dados de até 1 Gbps. O seguinte descreve os estados dos LEDs da porta LAN.
Saída de Altifalante Central/Subwoofer (Laranja)
Use este conector de áudio para conectar altifalantes centrais/subwoofer.
Saída de Altifalante Traseiro (Preto)
Este conector pode ser usado para conectar altifalantes traseiros.
Saída de Altifalante Lateral (Cinzento)
Use este conector de áudio para conectar altifalantes laterais.
Entrada de Linha (Azul)
O conector de entrada de linha. Use este conector de áudio para dispositivos de entrada de linha, como uma unidade ótica, walkman, etc.
Saída de Linha/Saída de Altifalante Frontal (Verde)
O conector de saída de linha.
Entrada de Microfone (Rosa)
O conector de entrada de microfone.
Configurações do Conector de Áudio:

Para ativar ou configurar a função de amplificação de áudio para o conector de saída de linha, aceda à aplicação HD Audio Manager.
- Ao remover o cabo conectado a um conector do painel traseiro, primeiro remova o cabo do seu dispositivo e, em seguida, remova-o da placa-mãe.
- Ao remover o cabo, puxe-o diretamente para fora do conector. Não o balance de um lado para o outro para evitar um curto-circuito elétrico dentro do conector do cabo.

(Nota 1) A porta DVI-D não suporta conexão D-Sub por adaptador.

(Nota 2) O suporte real pode variar de acordo com a CPU.

Visite o site da GIGABYTE para obter detalhes sobre a configuração do software de áudio.

Conectores Internos

ATX_12V
ATX
CPU_FAN
SYS_FAN1/2/3
LED_CPU
LED_C
D_LED1/D_LED2
DLED_V_SW1/DLED_V_SW2
ASATA3 0/1
SATA3 0/1/2/3
M2A_SOCKET/M2B_SOCKET
SPDIF_O
F_PANEL
F_AUDIO
BAT
CLR_CMOS
F_USB30
F_USB1/F_USB2
COMA
TPM
CPU/DRAM/VGA/BOOT

aviso Leia as seguintes diretrizes antes de conectar dispositivos externos:

Primeiro, certifique-se de que os seus dispositivos estão em conformidade com os conectores que pretende conectar.
Antes de instalar os dispositivos, certifique-se de que desliga os dispositivos e o computador. Desligue o cabo de alimentação da tomada para evitar danos nos dispositivos.
Após instalar o dispositivo e antes de ligar o computador, certifique-se de que o cabo do dispositivo foi devidamente fixado ao conector na motherboard.

ATX_12V/ATX (Conector de alimentação de 2x4 12V e conector de alimentação principal de 2x12)

Com o uso do conector de alimentação, a fonte de alimentação pode fornecer energia estável suficiente para todos os componentes na motherboard. Antes de conectar o conector de alimentação, primeiro certifique-se de que a fonte de alimentação está desligada e todos os dispositivos estão instalados corretamente. O conector de alimentação possui um design à prova de falhas. Conecte o cabo de alimentação ao conector de alimentação na orientação correta.

O conector de alimentação de 12V fornece principalmente energia para a CPU. Se o conector de alimentação de 12 V não estiver conectado, o computador não iniciará.

Para atender aos requisitos de expansão, é recomendável que seja usada uma fonte de alimentação que possa suportar alto consumo de energia (500 W ou superior). Se for usada uma fonte de alimentação que não forneça a energia necessária, o resultado pode levar a um sistema instável ou não inicializável.

CPU_FAN/SYS_FAN1/2/3 (Bases da ventoinha)

Todas as bases da ventoinha nesta motherboard são de 4 pinos. A maioria das bases da ventoinha possui um design de inserção à prova de falhas. Ao conectar um cabo de ventoinha, certifique-se de conectá-lo na orientação correta (o fio do conector preto é o fio terra). A função de controlo de velocidade requer o uso de uma ventoinha com design de controlo de velocidade da ventoinha. Para uma dissipação de calor ideal, é recomendável que uma ventoinha do sistema seja instalada dentro do chassi.

aviso

Certifique-se de conectar os cabos da ventoinha às bases da ventoinha para evitar que a sua CPU e o sistema sobreaqueçam. O sobreaquecimento pode resultar em danos à CPU ou o sistema pode ficar bloqueado.
Estas bases da ventoinha não são blocos de jumpers de configuração. Não coloque uma tampa de jumper nas bases.

LED_CPU (Base da fita LED do dissipador da CPU/Base da fita LED RGB)

A base pode ser usada para conectar uma fita LED do dissipador da CPU ou uma fita LED RGB 5050 padrão (12V/G/R/B), com uma potência máxima de 2 A (12 V) e um comprimento máximo de 2 m.

LED_CPU

Conecte a fita LED do dissipador da CPU/fita LED RGB à base. O pino de alimentação (marcado com um triângulo na ficha) da fita LED deve ser conectado ao pino 1 (12V) desta base. A conexão incorreta pode danificar a fita LED.

LED_C (Base da fita LED RGB (RGBW))

A base pode ser usada para conectar uma fita LED RGB (RGBW) 5050 padrão (12V/G/R/B/W), com uma potência máxima de 2 A (12 V) e um comprimento máximo de 2 m.

LED_C

Conecte a sua fita LED RGB (RGBW) à base. O pino de alimentação (marcado com um triângulo na ficha) da fita LED deve ser conectado ao pino 1 (12 V) desta base. A conexão incorreta pode danificar a fita LED.

D_LED1/D_LED2 (Bases da fita LED endereçável)

As bases podem ser usadas para conectar uma fita LED endereçável 5050 padrão, com uma potência máxima de 2 A (12 V ou 5 V) e um comprimento máximo de 5 m ou um número máximo de 300 LEDs. Existem fitas LED endereçáveis de 12 V e 5 V. Certifique-se de verificar os requisitos de voltagem da sua fita LED endereçável e defina os jumpers DLED_V_SW1 e DLED_V_SW2 de acordo.

Conecte a sua fita LED endereçável à base. Existem fitas LED endereçáveis de 12 V e 5 V. Certifique-se de verificar os requisitos de voltagem da sua fita LED endereçável e defina os jumpers DLED_V_SW1 e DLED_V_SW2 de acordo. O pino de alimentação (marcado com um triângulo na ficha) da fita LED deve ser conectado ao pino 1 da base da fita LED endereçável. A conexão incorreta pode danificar a fita LED.

Para saber como ligar/desligar as luzes da fita LED, consulte as instruções no Capítulo "Configuração da BIOS", "Periféricos".

aviso Antes de instalar os dispositivos, certifique-se de que desliga os dispositivos e o computador. Desligue o cabo de alimentação da tomada para evitar danos nos dispositivos.

DLED_V_SW1/DLED_V_SW2 (Jumpers de seleção de energia da fita LED endereçável)

Os jumpers permitem selecionar a voltagem de alimentação das bases D_LED1 e D_LED2. Certifique-se de verificar os requisitos de voltagem da sua fita LED endereçável e defina a voltagem correta com este jumper antes da conexão. A conexão incorreta pode danificar a fita LED.

ASATA3 0/1, SATA 3 0/1/2/3 (Conectores SATA 6Gb/s)

Os conectores SATA estão em conformidade com o padrão SATA 6Gb/s e são compatíveis com o padrão SATA 3Gb/s e F SATA 1.5Gb/s. Cada conector SATA suporta um único dispositivo SATA. Os conectores SATA suportam RAID 0, RAID 1 e RAID 10. Consulte o Capítulo "Configurando um conjunto RAID", para obter instruções sobre como configurar um array RAID.

M2A_SOCKET/M2B_SOCKET (Conectores M.2 Socket 3)

Os conectores M.2 suportam SSDs M.2 SATA ou SSDs M.2 PCIe ^(Nota) e suportam a configuração RAID. Tenha em atenção que um SSD M.2 PCIe não pode ser usado para criar um conjunto RAID com um SSD M.2 SATA ou um disco rígido SATA. Para criar uma matriz RAID com um SSD M.2 PCIe, tem de configurar a configuração no modo UEFI BIOS. Consulte o capítulo "Configurar um Conjunto RAID" para obter instruções sobre como configurar uma matriz RAID.

Siga os passos abaixo para instalar corretamente um SSD M.2 no conector M.2.

Passo 1:
Retire um parafuso e um espaçador dos conjuntos de parafusos e espaçadores M.2 incluídos. Localize o conector M.2 onde vai instalar o SSD M.2, use uma chave de fendas para desapertar o parafuso no dissipador de calor e, em seguida, remova o dissipador de calor.

Passo 2:
Localize o orifício de montagem adequado para o SSD M.2 a ser instalado e, em seguida, aperte o espaçador primeiro. Insira o SSD M.2 no conector M.2 num ângulo.

Passo 3:
Pressione o SSD M.2 para baixo e, em seguida, prenda-o com o parafuso. Substitua o dissipador de calor e prenda-o ao orifício original.

Selecione o orifício adequado para o SSD M.2 a ser instalado e volte a apertar o parafuso e a porca.

(Nota) O conector M2B_SOCKET suporta apenas SSDs PCIe.

Avisos de instalação para os conectores M.2 e SATA:

A disponibilidade dos conectores SATA pode ser afetada pelo tipo de dispositivo instalado no conector M.2. Consulte a tabela seguinte para obter detalhes.

SPDIF_O (Conector de Saída S/PDIF)

Este conector suporta S/PDIF Out digital e liga um cabo de áudio digital S/PDIF (fornecido por placas de expansão) para saída de áudio digital da sua motherboard para determinadas placas de expansão, como placas gráficas e placas de som. Por exemplo, algumas placas gráficas podem exigir que utilize um cabo de áudio digital S/PDIF para saída de áudio digital da sua motherboard para a sua placa gráfica se pretender ligar um monitor HDMI à placa gráfica e ter saída de áudio digital do monitor HDMI ao mesmo tempo. Para obter informações sobre como ligar o cabo de áudio digital S/PDIF, leia atentamente o manual da sua placa de expansão.

SPDIF_O

F_PANEL (Conector do Painel Frontal)

Ligue o interruptor de alimentação, o interruptor de reinicialização, o altifalante, o interruptor/sensor de intrusão do chassis e o indicador de estado do sistema no chassis a este conector de acordo com as atribuições dos pinos abaixo. Observe os pinos positivos e negativos antes de ligar os cabos.

F_PANEL

PLED/PWR_LED (LED de Alimentação, Amarelo/Roxo):
Liga-se ao indicador de estado de energia no painel frontal do chassis. O LED está ligado quando o sistema está em funcionamento. O LED está desligado quando o sistema está no estado de suspensão S3/S4 ou desligado (S5).

Estado do Sistema LED

S0 Ligado

S3/S4/S5 Desligado
PW (Interruptor de Alimentação, Vermelho):
Liga-se ao interruptor de alimentação no painel frontal do chassis. Pode configurar a forma de desligar o seu sistema utilizando o interruptor de alimentação (consulte o capítulo "Configuração do BIOS", "Alimentação", para obter mais informações).
SPEAK (Altifalante, Laranja):
Liga-se ao altifalante no painel frontal do chassis. O sistema reporta o estado de inicialização do sistema emitindo um código sonoro. Um único bipe curto será ouvido se não for detetado nenhum problema na inicialização do sistema.
HD (LED de Atividade do Disco Rígido, Azul):
Liga-se ao LED de atividade do disco rígido no painel frontal do chassis. O LED está ligado quando o disco rígido está a ler ou a gravar dados.
RES (Interruptor de Reinicialização, Verde):
Liga-se ao interruptor de reinicialização no painel frontal do chassis. Prima o interruptor de reinicialização para reiniciar o computador se o computador bloquear e não conseguir realizar uma reinicialização normal.
CI (Conector de Intrusão do Chassis, Cinzento):
Liga-se ao interruptor/sensor de intrusão do chassis no chassis que pode detetar se a tampa do chassis foi removida. Esta função requer um chassis com um interruptor/sensor de intrusão do chassis.
NC (Laranja): Sem Ligação.

O design do painel frontal pode diferir consoante o chassis. Um módulo de painel frontal consiste principalmente em interruptor de alimentação, interruptor de reinicialização, LED de alimentação, LED de atividade do disco rígido, altifalante, etc. Ao ligar o módulo do painel frontal do seu chassis a este conector, certifique-se de que as atribuições dos fios e as atribuições dos pinos correspondem corretamente.

F_AUDIO (Conector de Áudio do Painel Frontal)

O conector de áudio do painel frontal suporta áudio de alta definição (HD). Pode ligar o módulo de áudio do painel frontal do seu chassis a este conector. Certifique-se de que as atribuições dos fios do conector do módulo correspondem às atribuições dos pinos do conector da motherboard. A ligação incorreta entre o conector do módulo e o conector da motherboard fará com que o dispositivo não funcione ou até mesmo o danifique.

F_AUDIO

Alguns chassis fornecem um módulo de áudio do painel frontal que tem conectores separados em cada fio em vez de uma única ficha. Para obter informações sobre como ligar o módulo de áudio do painel frontal que tem diferentes atribuições de fios, contacte o fabricante do chassis.

BAT (Bateria)

A bateria fornece energia para manter os valores (como as configurações da BIOS, a data e as informações de hora) na CMOS quando o computador está desligado. Substitua a bateria quando a voltagem da bateria baixar para um nível baixo, caso contrário, os valores da CMOS podem não ser precisos ou podem ser perdidos.

Pode limpar os valores da CMOS removendo a bateria:

Desligue o seu computador e desligue o cabo de alimentação.
Remova cuidadosamente a bateria do suporte da bateria e espere um minuto. (Ou utilize um objeto de metal como uma chave de fendas para tocar nos terminais positivo e negativo do suporte da bateria, tornando-os curtos durante 5 segundos.)
Substitua a bateria.
Ligue o cabo de alimentação e reinicie o seu computador.

aviso

Desligue sempre o seu computador e desligue o cabo de alimentação antes de substituir a bateria.
Substitua a bateria por uma equivalente. Podem ocorrer danos nos seus dispositivos se a bateria for substituída por um modelo incorreto.
Contacte o local de compra ou o distribuidor local se não conseguir substituir a bateria sozinho ou não tiver a certeza sobre o modelo da bateria.
Ao instalar a bateria, observe a orientação do lado positivo (+) e do lado negativo (-) da bateria (o lado positivo deve estar virado para cima).
As baterias usadas devem ser manuseadas de acordo com os regulamentos ambientais locais.

CLR_CMOS (Jumper Clear CMOS)

Utilize este jumper para limpar a configuração da BIOS e repor os valores da CMOS para os padrões de fábrica. Para limpar os valores da CMOS, utilize um objeto de metal como uma chave de fendas para tocar nos dois pinos durante alguns segundos.

aviso

Desligue sempre o seu computador e desligue o cabo de alimentação da tomada antes de limpar os valores da CMOS.
Após o reinício do sistema, aceda à Configuração da BIOS para carregar os padrões de fábrica (selecione Load Optimized Defaults) ou configure manualmente as definições da BIOS (consulte o capítulo "Configuração da BIOS" para as configurações da BIOS).

F_USB30 (Conector USB 3.2 Gen 1)

O conector está em conformidade com a especificação USB 3.2 Gen 1 e USB 2.0 e pode fornecer duas portas USB. Para comprar o painel frontal opcional de 3,5" que fornece duas portas USB 3.2 Gen 1, contacte o distribuidor local.

F_USB30

F_USB1/F_USB2 (Headers USB 2.0/1.1)

Os headers estão em conformidade com a especificação USB 2.0/1.1. Cada header USB pode fornecer duas portas USB através de um suporte USB opcional. Para adquirir o suporte USB opcional, contacte o distribuidor local.

Aviso

Não ligue o cabo do suporte IEEE 1394 (2x5 pinos) ao header USB 2.0/1.1.
Antes de instalar o suporte USB, certifique-se de que desliga o computador e desliga o cabo de alimentação da tomada para evitar danos no suporte USB.

COMA (Header da Porta Série)

O header COM pode fornecer uma porta série através de um cabo de porta COM opcional. Para adquirir o cabo de porta COM opcional, contacte o distribuidor local.

COMA

TPM (Header do Módulo de Plataforma Fidedigna)

Pode ligar um TPM (Trusted Platform Module) a este header.

TPM

CPU/DRAM/VGA/BOOT (LEDs de estado)

Os LEDs de estado mostram se a CPU, a memória, a placa gráfica e o sistema operativo estão a funcionar corretamente após o ligar do sistema. Se o LED CPU/DRAM/VGA estiver aceso, isso significa que o dispositivo correspondente não está a funcionar normalmente; se o LED BOOT estiver aceso, isso significa que ainda não entrou no sistema operativo.

CPU: LED de estado da CPU
DRAM: LED de estado da memória
VGA: LED de estado da placa gráfica
BOOT: LED de estado do sistema operativo

Configuração do BIOS

O BIOS (Sistema Básico de Entrada/Saída) regista os parâmetros de hardware do sistema na CMOS na placa-mãe. As suas principais funções incluem a realização do Power-On Self-Test (POST) durante o arranque do sistema, o armazenamento de parâmetros do sistema e o carregamento do sistema operativo, etc. O BIOS inclui um programa de Configuração do BIOS que permite ao utilizador modificar as configurações básicas do sistema ou ativar determinadas funcionalidades do sistema.

Quando a alimentação é desligada, a bateria na placa-mãe fornece a energia necessária à CMOS para manter os valores de configuração na CMOS.

Para aceder ao programa de Configuração do BIOS, prima a tecla <Delete> durante o POST quando a alimentação é ligada.

Para atualizar o BIOS, utilize o GIGABYTE Q-Flash ou a ferramenta @BIOS.

O Q-Flash permite ao utilizador atualizar ou fazer cópias de segurança do BIOS de forma rápida e fácil sem entrar no sistema operativo.
O @BIOS é uma ferramenta baseada no Windows que procura e descarrega a versão mais recente do BIOS da Internet e atualiza o BIOS.

aviso

Uma vez que a atualização do BIOS é potencialmente arriscada, se não tiver problemas ao utilizar a versão atual do BIOS, recomenda-se que não atualize o BIOS. Para atualizar o BIOS, faça-o com precaução. Uma atualização inadequada do BIOS pode resultar num mau funcionamento do sistema.
Recomenda-se que não altere as definições predefinidas (a menos que necessite) para evitar a instabilidade do sistema ou outros resultados inesperados. A alteração inadequada das definições pode resultar na falha de arranque do sistema. Se isto ocorrer, tente limpar os valores da CMOS e repor a placa para os valores predefinidos. (Consulte a secção "Carregar Predefinições Otimizadas" neste capítulo ou as introduções do jumper da bateria/limpar CMOS no capítulo anterior para saber como limpar os valores da CMOS.)

Ecrã de Arranque

O seguinte ecrã de logótipo de arranque aparecerá quando o computador arrancar.

Existem dois modos de BIOS diferentes, como se segue, e pode utilizar a tecla <F2> para alternar entre os dois modos. O modo de Configuração Clássica fornece definições detalhadas do BIOS. Pode premir as teclas de seta no seu teclado para se mover entre os itens e premir <Enter> para aceitar ou entrar num submenu. Ou pode utilizar o rato para selecionar o item que pretende. O Modo Fácil permite aos utilizadores visualizar rapidamente as informações atuais do seu sistema ou fazer ajustes para um desempenho ideal. No Modo Fácil, pode utilizar o rato para se mover pelos itens de configuração.

Quando o sistema não estiver estável como habitualmente, selecione o item Load Optimized Defaults para definir o seu sistema para as suas predefinições.
Os menus de Configuração do BIOS descritos neste capítulo são apenas para referência e podem diferir consoante a versão do BIOS.

Teclas de Função da Configuração Clássica

<←><→>	Mover a barra de seleção para selecionar um menu de configuração
<↑><↓>	Mover a barra de seleção para selecionar um item de configuração num menu
<Enter>	Executar comando ou entrar num menu
<+>/<Page Up>	Aumentar o valor numérico ou fazer alterações
<->/<Page Down>	Diminuir o valor numérico ou fazer alterações
<F1>	Mostrar descrições das teclas de função
<F2>	Mudar para o Modo Fácil
<F3>	Guardar as definições atuais do BIOS num perfil
<F4>	Carregar as definições do BIOS a partir de um perfil criado anteriormente
<F5>	Restaurar as definições anteriores do BIOS para os submenus atuais
<F7>	Carregar as definições predefinidas otimizadas do BIOS para os submenus atuais
<F8>	Aceder à ferramenta Q-Flash
<F9>	Apresentar informações do sistema
<F10>	Guardar todas as alterações e sair do programa de Configuração do BIOS
<F12>	Capturar o ecrã atual como uma imagem e guardá-la na sua unidade USB
<Esc>	Menu Principal: Sair do programa de Configuração do BIOS Submenus: Sair do submenu atual

M.I.T.

aviso A estabilidade do sistema com as definições de overclock/sobretensão efetuadas depende das configurações gerais do sistema. Efetuar incorretamente o overclock/sobretensão pode resultar em danos à CPU, ao chipset ou à memória e reduzir a vida útil destes componentes. Esta página destina-se apenas a utilizadores avançados e recomendamos que não altere as definições predefinidas para evitar a instabilidade do sistema ou outros resultados inesperados. (A alteração inadequada das definições pode resultar na falha de arranque do sistema. Se isto ocorrer, limpe os valores do CMOS e reponha os valores predefinidos da placa.)

Definições Avançadas de Frequência

CPU Clock Control
Permite-lhe definir manualmente o relógio base da CPU em incrementos de 1 MHz. (Predefinição: Auto)

Recomenda-se vivamente que a frequência da CPU seja definida de acordo com as especificações da CPU.
Host Clock Value
Apresenta a frequência do relógio anfitrião operacional atual.
GFX Clock Frequency ^(Nota)
Permite-lhe alterar a frequência da GPU. Depois de alterar as definições de GFX Clock Frequency , certifique-se de que ajusta as definições de GFX Core Voltage. (Predefinição: Auto)
Nota: O intervalo ajustável depende da CPU que está a ser instalada. Auto permite que o BIOS configure automaticamente esta definição.
GFX Core Voltage ^(Nota)
Permite-lhe alterar a tensão da GPU. (Predefinição: Auto)
Nota: O intervalo ajustável depende da CPU que está a ser instalada. Auto permite que o BIOS configure automaticamente esta definição.
CPU Clock Ratio
Permite-lhe alterar a taxa de clock da CPU instalada. O intervalo ajustável depende da CPU que está a ser instalada.
CPU Frequency
Apresenta a frequência da CPU operacional atual.

(Nota) Este item só está presente quando instala uma CPU que suporta esta funcionalidade.

Definições Avançadas da CPU

CPU Clock Ratio, CPU Frequency
As definições acima são síncronas às dos mesmos itens no menu Advanced Frequency Settings.
Core Performance Boost
Permite-lhe determinar se pretende ativar a tecnologia Core Performance Boost (CPB), uma tecnologia de aumento do desempenho da CPU. (Predefinição: Auto)
AMD Cool&Quiet function
- Enabled: Permite que o controlador AMD Cool'n'Quiet ajuste dinamicamente o clock da CPU e o VID para reduzir a emissão de calor do seu computador e o seu consumo de energia. (Predefinição)
- Disabled: Desativa esta função.
SVM Mode
A virtualização melhorada pela Virtualization Technology permitirá que uma plataforma execute vários sistemas operativos e aplicações em partições independentes. Com a virtualização, um sistema de computador pode funcionar como vários sistemas virtuais. (Predefinição: Desativado)
PPC Adjustment ^{(Note 1)}
Permite-lhe corrigir o PState da CPU. (Predefinição: PState 0)
Global C-state Control
Permite-lhe determinar se pretende que a CPU entre nos estados C. Quando ativada, a frequência do núcleo da CPU será reduzida durante o estado de paragem do sistema para diminuir o consumo de energia. (Predefinição: Auto)
Power Supply Idle Control
Ativa ou desativa o Package C6 State.
- Typical Current Idle: Desativa esta função.
- Low Current Idle: Ativa esta função.
- Auto: Permite que o BIOS configure automaticamente esta definição. (Predefinição)
CCD Control ^{(Note 1)}
Define o número de CCDs a serem utilizados. (Predefinição: Auto)
CPPC ^{(Note 1)}
Ativa ou desativa a funcionalidade CPPC. (Predefinição: Auto)
CPPC Preferred Cores ^{(Note 1)}
Ativa ou desativa a funcionalidade CPPC Preferred Cores. (Predefinição: Auto)
Opcache Control ^{(Note 1)}
Ativa ou desativa a Opcache. Auto permite que o BIOS configure automaticamente esta definição. (Predefinição: Auto)
Downcore Control
Permite-lhe selecionar o número de núcleos de CPU a ativar (o número de núcleos de CPU pode variar consoante a CPU). Auto permite que o BIOS configure automaticamente esta definição. (Predefinição: Auto)
SMT Mode
Permite-lhe ativar ou desativar a tecnologia CPU Simultaneous Multi-Threading. Esta funcionalidade só funciona para sistemas operativos que suportam o modo multi-processador. Auto permite que o BIOS configure automaticamente esta definição. (Predefinição: Auto)
Extreme Memory Profile (X.M.P.) (Note 2)
Permite que o BIOS leia os dados SPD no(s) módulo(s) de memória XMP para melhorar o desempenho da memória quando ativado.
- Disabled Desativa esta função. (Predefinição)
- Profile1 Utiliza as definições do Perfil 1. (Nota 2)
- Profile2 Utiliza as definições do Perfil 2.
System Memory Multiplier
Permite-lhe definir o multiplicador de memória do sistema. Auto define o multiplicador de memória de acordo com os dados SPD da memória. (Predefinição: Auto)
Memory Frequency (MHz)
O primeiro valor de frequência da memória é a frequência operacional normal da memória que está a ser utilizada; o segundo é a frequência da memória que é ajustada automaticamente de acordo com as definições de System Memory Multiplier.

(Note 1) Este item só está presente quando instala uma CPU que suporta esta funcionalidade.

(Note 2) Este item só está presente quando instala uma CPU e um módulo de memória que suportam esta funcionalidade.

Definições Avançadas de Memória

Extreme Memory Profile (X.M.P.) ^(Note), System Memory Multiplier, Memory Frequency(MHz)
As definições acima são síncronas às dos mesmos itens no menu Advanced Frequency Settings.
Memory Timing Mode
Manual permite que as definições de temporização da memória abaixo sejam configuráveis. As opções são: Auto (predefinição), Manual.
Profile DDR Voltage
Quando utiliza um módulo de memória não XMP ou Extreme Memory Profile (X.M.P.) está definido como Disabled, o valor é apresentado de acordo com a sua especificação de memória. Quando Extreme Memory Profile (X.M.P.) está definido como Profile1 ou Profile2, o valor é apresentado de acordo com os dados SPD na memória XMP.

(Note) Este item só está presente quando instala uma CPU e um módulo de memória que suportam esta funcionalidade.

Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus Drive Strength, Data Bus Configuration

Estas secções fornecem definições de temporização da memória. Os respetivos ecrãs de definições de temporização só são configuráveis quando Memory Timing Mode está definido como Manual. Nota: O seu sistema pode tornar-se instável ou não arrancar depois de efetuar alterações nas temporizações da memória. Se isto ocorrer, reponha a placa para os valores predefinidos carregando as predefinições otimizadas ou limpando os valores do CMOS.

Definições Avançadas de Tensão

Este sub-menu permite-lhe definir as tensões da CPU, do chipset e da memória.

PC Health

Reset Case Open Status
- Disabled: Mantém ou limpa o registo do estado anterior de intrusão no chassis. (Predefinição)
- Enabled: Limpa o registo do estado anterior de intrusão no chassis e o campo Case Open apresentará "Não" no próximo arranque.
Case Open
Apresenta o estado de deteção do dispositivo de deteção de intrusão no chassis ligado ao conector CI da motherboard. Se a tampa do chassis do sistema for removida, este campo apresentará "Sim", caso contrário, apresentará "Não". Para limpar o registo do estado de intrusão no chassis, defina Reset Case Open Status para Enabled, guarde as definições no CMOS e, em seguida, reinicie o sistema.
CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
Apresenta as tensões atuais do sistema.

Definições Diversas

PCIe Slot Configuration
Permite-lhe definir o modo de funcionamento das ranhuras PCI Express para Gen 1, Gen 2 ou Gen 3. O modo de funcionamento real está sujeito à especificação de hardware de cada ranhura. Auto permite que o BIOS configure automaticamente esta definição. (Predefinição: Auto)
3DMark01 Enhancement
Permite-lhe determinar se pretende melhorar algum desempenho de benchmark legado. (Predefinição: Desativado)

Smart Fan 5

Monitor
Permite-lhe selecionar um alvo a monitorizar e efetuar mais ajustes. (Predefinição: CPU FAN)
Fan Speed Control
Permite-lhe determinar se pretende ativar a função de controlo da velocidade da ventoinha e ajustar a velocidade da ventoinha.
- Normal: Permite que a ventoinha funcione a velocidades diferentes de acordo com a temperatura. Pode ajustar a velocidade da ventoinha com o System Information Viewer com base nos requisitos do seu sistema. (Predefinição)
- Silent: Permite que a ventoinha funcione a velocidades lentas.
- Manual: Permite-lhe controlar a velocidade da ventoinha no gráfico de curvas.
- Full Speed: Permite que a ventoinha funcione a velocidades máximas.
Fan Control Use Temperature Input
Permite-lhe selecionar a temperatura de referência para o controlo da velocidade da ventoinha.
Temperature Interval
Permite-lhe selecionar o intervalo de temperatura para a alteração da velocidade da ventoinha.
Fan Control mode
- Auto: Permite que o BIOS detete automaticamente o tipo de ventoinha instalada e defina o modo de controlo ideal. (Predefinição)
- Voltage: Recomenda-se o modo de tensão para uma ventoinha de 3 pinos.
- PWM: Recomenda-se o modo PWM para uma ventoinha de 4 pinos.
Fan Stop
Ativa ou desativa a função de paragem da ventoinha. Pode definir o limite de temperatura utilizando a curva de temperatura. A ventoinha ou bomba interrompe o funcionamento quando a temperatura é inferior ao limite. (Predefinição: Desativado)
Temperature
Apresenta a temperatura atual da área alvo selecionada.
Fan Speed
Apresenta as velocidades atuais da ventoinha.
Temperature Warning Control
Define o limite de aviso para a temperatura. Quando a temperatura excede o limite, o BIOS emitirá um som de aviso. As opções são: Desativado (predefinição), 60ºC/140ºF, 70ºC/158ºF, 80ºC/176ºF, 90ºC/194ºF
Fan Fail Warning
Permite que o sistema emita um som de aviso se a ventoinha não estiver ligada ou falhar. Verifique a condição da ventoinha ou a ligação da ventoinha quando isto ocorrer. (Predefinição: Desativado)

Sistema

Esta secção fornece informações sobre o modelo da sua motherboard e a versão do BIOS. Também pode selecionar o idioma predefinido utilizado pelo BIOS e definir manualmente a hora do sistema.

System Language
Seleciona o idioma predefinido utilizado pelo BIOS.
System Date
Define a data do sistema. O formato da data é semana (apenas leitura), mês, data e ano. Utilize <Enter> para alternar entre os campos Mês, Data e Ano e utilize a tecla <Page Up> ou <Page Down> para definir o valor pretendido.
System Time
Define a hora do sistema. O formato da hora é hora, minuto e segundo. Por exemplo, 1 p.m. é 13:00:00. Utilize <Enter> para alternar entre os campos Hora, Minuto e Segundo e utilize a tecla <Page Up> ou <Page Down> para definir o valor pretendido.
Access Level
Apresenta o nível de acesso atual, dependendo do tipo de proteção por palavra-passe utilizada. (Se não for definida nenhuma palavra-passe, a predefinição será apresentada como Administrator.) O nível de Administrador permite-lhe efetuar alterações a todas as definições do BIOS; o nível de Utilizador apenas lhe permite efetuar alterações a determinadas definições do BIOS, mas não a todas.

BIOS

Boot Option Priorities
Especifica a ordem de arranque geral a partir dos dispositivos disponíveis. Os dispositivos de armazenamento removíveis que suportam o formato GPT serão prefixados com a string "UEFI:" na lista de dispositivos de arranque. Para arrancar a partir de um sistema operativo que suporte o particionamento GPT, selecione o dispositivo prefixado com a string "UEFI:".
Ou, se pretender instalar um sistema operativo que suporte o particionamento GPT, como o Windows 10 de 64 bits, selecione a unidade ótica que contém o disco de instalação do Windows 10 de 64 bits e que está prefixada com a string "UEFI:".
Bootup NumLock State
Ativa ou desativa a funcionalidade Numlock no teclado numérico do teclado após o POST. (Predefinição: Ligado)
Security Option
Especifica se é necessária uma palavra-passe sempre que o sistema arranca ou apenas quando entra na configuração da BIOS. Depois de configurar este item, defina as palavras-passe em Administrator Password/User Password.
- Setup (Configuração): Só é necessária uma palavra-passe para entrar no programa de configuração da BIOS.
- System (Sistema): É necessária uma palavra-passe para arrancar o sistema e para entrar no programa de configuração da BIOS. (Predefinição)
Full Screen LOGO Show
Permite determinar se pretende apresentar o logótipo da GIGABYTE no arranque do sistema. Disabled (Desativado) ignora o logótipo da GIGABYTE quando o sistema arranca. (Predefinição: Ativado)
Fast Boot
Ativa ou desativa o Fast Boot para encurtar o processo de arranque do SO. Ultra Fast (Arranque ultrarrápido) proporciona a velocidade de arranque mais rápida. (Predefinição: Desativado)
SATA Support
- All Sata Devices (Todos os dispositivos Sata): Todos os dispositivos SATA são funcionais no sistema operativo e durante o POST.
- Last Boot HDD Only (Apenas o último HDD de arranque): Exceto para a unidade de arranque anterior, todos os dispositivos SATA são desativados antes de o processo de arranque do SO ser concluído. (Predefinição)
  Este item só pode ser configurado quando Fast Boot está definido como Enabled (Ativado) ou Ultra Fast.
NVMe Support
Permite ativar ou desativar o(s) dispositivo(s) NVMe. (Predefinição: Ativado)
Este item só pode ser configurado quando Fast Boot está definido como Enabled (Ativado) ou Ultra Fast.
VGA Support
Permite selecionar o tipo de sistema operativo a arrancar.
- Auto: Ativa apenas a opção ROM legada.
- EFI Driver: Ativa a opção ROM EFI. (Predefinição)
  Este item só pode ser configurado quando Fast Boot está definido como Enabled (Ativado) ou Ultra Fast.
USB Support
- Disabled: Todos os dispositivos USB são desativados antes de o processo de arranque do SO ser concluído.
- Full Initial: Todos os dispositivos USB são funcionais no sistema operativo e durante o POST. (Predefinição)
- Partial Initial: Parte dos dispositivos USB são desativados antes de o processo de arranque do SO ser concluído.
  Este item só pode ser configurado quando Fast Boot está definido como Enabled (Ativado). Esta função é desativada quando Fast Boot está definido como Ultra Fast.
PS2 Devices Support
- Disabled: Todos os dispositivos PS/2 são desativados antes de o processo de arranque do SO ser concluído.
- Enabled: Todos os dispositivos PS/2 são funcionais no sistema operativo e durante o POST. (Predefinição)
  Este item só pode ser configurado quando Fast Boot está definido como Enabled (Ativado). Esta função é disabled (desativada) quando Fast Boot está definido como Ultra Fast.
NetWork Stack Driver Support
- Disabled: Desativa o arranque a partir da rede. (Predefinição)
- Enabled: Ativa o arranque a partir da rede.
  Este item só pode ser configurado quando Fast Boot está definido como Enabled (Ativado) ou Ultra Fast.
CSM Support
Ativa ou desativa o UEFI CSM (Compatibility Support Module) para suportar um processo de arranque de PC legado.
- Enabled: Ativa o UEFI CSM. (Predefinição)
- Disabled: Desativa o UEFI CSM e suporta apenas o processo de arranque da BIOS UEFI.
LAN PXE Boot Option ROM
Permite selecionar se pretende ativar a opção ROM legada para o controlador LAN. (Predefinição: Desativado) Este item só pode ser configurado quando CSM Support está definido como Enabled (Ativado).
Storage Boot Option Control
Permite selecionar se pretende ativar a opção ROM UEFI ou legada para o controlador do dispositivo de armazenamento.
- Disabled: Desativa a opção ROM.
- UEFI Only: Ativa apenas a opção ROM UEFI.
- Legacy Only: Ativa apenas a opção ROM legada. (Predefinição)
  Este item só pode ser configurado quando CSM Support está definido como Enabled (Ativado).
Other PCI Device ROM Priority
Permite selecionar se pretende ativar a opção ROM UEFI ou Legada para o controlador do dispositivo PCI que não seja o LAN, o dispositivo de armazenamento e os controladores gráficos.
- Disabled: Desativa a opção ROM.
- UEFI Only: Ativa apenas a opção ROM UEFI. (Predefinição)
- Legacy Only: Ativa apenas a opção ROM legada.
  Este item só pode ser configurado quando CSM Support está definido como Enabled (Ativado).
Administrator Password
Permite configurar uma palavra-passe de administrador. Prima <Enter> neste item, introduza a palavra-passe e, em seguida, prima <Enter>. Ser-lhe-á pedido que confirme a palavra-passe. Introduza novamente a palavra-passe e prima <Enter>. Tem de introduzir a palavra-passe de administrador (ou palavra-passe de utilizador) no arranque do sistema e ao entrar na configuração da BIOS. Ao contrário da palavra-passe de utilizador, a palavra-passe de administrador permite-lhe fazer alterações a todas as definições da BIOS.
User Password
Permite configurar uma palavra-passe de utilizador. Prima <Enter> neste item, introduza a palavra-passe e, em seguida, prima <Enter>. Ser-lhe-á pedido que confirme a palavra-passe. Introduza novamente a palavra-passe e prima <Enter>. Tem de introduzir a palavra-passe de administrador (ou palavra-passe de utilizador) no arranque do sistema e ao entrar na configuração da BIOS. No entanto, a palavra-passe de utilizador só lhe permite fazer alterações a determinadas definições da BIOS, mas não a todas. Para cancelar a palavra-passe, prima <Enter> no item da palavra-passe e, quando lhe for pedida a palavra-passe, introduza primeiro a correta. Quando lhe for pedida uma nova palavra-passe, prima <Enter> sem introduzir qualquer palavra-passe. Prima <Enter> novamente quando lhe for pedido para confirmar.
NOTA: Antes de definir a palavra-passe de utilizador, certifique-se de que define primeiro a palavra-passe de administrador.

Arranque Seguro

Permite ativar ou desativar o Arranque Seguro e configurar as definições relacionadas. Este item só pode ser configurado quando CSM Support está definido como Disabled (Desativado).

Periféricos

AMD CPU fTPM
Ativa ou desativa a função TPM 2.0 integrada na CPU AMD. (Predefinição: Desativado)
Saída de ecrã inicial
Especifica o início do ecrã do monitor a partir da placa gráfica PCI Express instalada ou da placa gráfica integrada.
- IGD Video ^(Nota): Define a placa gráfica integrada como o primeiro ecrã.
- PCIe 1 Slot: Define a placa gráfica no slot PCIEX16 como o primeiro ecrã. (Predefinição)
- PCIe 2 Slot: Define a placa gráfica no slot PCIEX4 como o primeiro ecrã.
- PCIe 3 Slot: Define a placa gráfica no slot PCIEX1_2 como o primeiro ecrã.
RGB Fusion
Permite definir o modo de iluminação LED para a motherboard.
- Desligado: Desativa esta função.
- Modo de pulsação: Todos os LEDs aparecem e desaparecem simultaneamente.
- Ciclo de cor: Todos os LEDs percorrem simultaneamente um espetro completo de cores.
- Modo estático: Todos os LEDs emitem uma única cor. (Predefinição)
- Modo de flash: Todos os LEDs piscam simultaneamente.
- Flash duplo: Todos os LEDs piscam num padrão entrelaçado.
LEDs em estados de suspensão, hibernação e soft off
Permite definir o modo de iluminação dos LEDs da motherboard no estado S3/S4/S5 do sistema.
Esta funcionalidade só é suportada com uma faixa de LED endereçável de 5 V.
- Desligado: Desativa o modo de iluminação selecionado quando o sistema entra no estado S3/S4/S5. (Predefinição)
- Ligado: Ativa o modo de iluminação selecionado quando o sistema entra no estado S3/S4/S5.
Controlador de áudio HD
Ativa ou desativa a função de áudio integrada. (Predefinição: Ativado)
Se pretender instalar uma placa de áudio adicional de terceiros em vez de utilizar o áudio integrado, defina este item como Desativado.
Descodificação acima de 4G
Ativa ou desativa dispositivos com capacidade de 64 bits para serem descodificados no espaço de endereço acima de 4 GB (apenas se o sistema suportar descodificação PCI de 64 bits). Defina como Ativado se estiver instalada mais do que uma placa gráfica avançada e os respetivos controladores não puderem ser iniciados ao entrar no sistema operativo (devido ao espaço de endereço de memória limitado de 4 GB). (Predefinição: Desativado)

(Nota) Este item está presente apenas quando instala uma CPU que suporta esta funcionalidade.

Computação fiável

Ativa ou desativa o Trusted Platform Module (TPM).

Configuração Super IO

Porta série 1
Ativa ou desativa a porta série integrada. (Predefinição: Ativado)

Configuração USB

Suporte USB legado
Permite que o teclado/rato USB seja utilizado no MS-DOS. (Predefinição: Ativado)
Transferência XHCI
Determina se deve ativar a funcionalidade de transferência XHCI para um sistema operativo sem suporte de transferência XHCI. (Predefinição: Ativado)
Suporte de controlador de armazenamento em massa USB
Ativa ou desativa o suporte para dispositivos de armazenamento USB. (Predefinição: Ativado)
Emulação da porta 60/64
Ativa ou desativa a emulação das portas de E/S 64h e 60h. Esta opção deve ser ativada para suporte legado total para teclados/ratos USB no MS-DOS ou num sistema operativo que não suporta dispositivos USB nativamente. (Predefinição: Desativado)
Dispositivos de armazenamento em massa
Apresenta uma lista de dispositivos de armazenamento em massa USB ligados. Este item aparece apenas quando um dispositivo de armazenamento USB está instalado.

Configuração NVMe

Apresenta informações sobre o seu SSD PCIe NVME M.2 se estiver instalado.

RGB Fusion

Matiz do LED
Permite alterar a cor dos LEDs de áudio.
RGB Fusion
Permite definir o modo de iluminação LED para a motherboard.
- Desligado: Desativa esta função.
- Modo de pulsação: Todos os LEDs aparecem e desaparecem simultaneamente.
- Ciclo de cor: Todos os LEDs percorrem simultaneamente um espetro completo de cores.
- Modo estático: Todos os LEDs emitem uma única cor. (Predefinição)
- Modo de flash: Todos os LEDs piscam simultaneamente.
- Flash duplo: Todos os LEDs piscam num padrão entrelaçado.

Configuração da pilha de rede

Pilha de rede
Desativa ou ativa o arranque a partir da rede para instalar um SO de formato GPT, tal como instalar o SO a partir do servidor dos Serviços de Implementação do Windows. (Predefinição: Desativado)
Suporte Ipv4 PXE
Ativa ou desativa o suporte IPv4 PXE. Este item só é configurável quando a Pilha de rede está ativada.
Suporte Ipv4 HTTP
Ativa ou desativa o suporte de arranque HTTP para IPv4. Este item só é configurável quando a Pilha de rede está ativada.
Suporte Ipv6 PXE
Ativa ou desativa o suporte IPv6 PXE. Este item só é configurável quando a Pilha de rede está ativada.
Suporte Ipv6 HTTP
Ativa ou desativa o suporte de arranque HTTP para IPv6. Este item só é configurável quando a Pilha de rede está ativada.
Certificado IPSEC
Ativa ou desativa a segurança do protocolo de Internet. Este item só é configurável quando a Pilha de rede está ativada.
Tempo de espera de arranque PXE
Permite configurar o tempo de espera antes de poder premir <Esc> para anular o arranque PXE. Este item só é configurável quando a Pilha de rede está ativada. (Predefinição: 0)
Contagem de deteção de suportes
Permite definir o número de vezes para verificar a presença de suportes. Este item só é configurável quando a Pilha de rede está ativada. (Predefinição: 1)

AMD CBS

Este submenu fornece opções de configuração relacionadas com AMD CBS.

Controlador da família Realtek PCIe GBE

Este submenu fornece informações sobre a configuração da LAN e opções de configuração relacionadas.

Chipset

IOMMU
Ativa ou desativa o suporte AMD IOMMU. (Predefinição: Automático)
Gráficos integrados ^(Nota)
Ativa ou desativa a função de gráficos integrados.
- Automático: O BIOS ativa ou desativa automaticamente os gráficos integrados dependendo da placa gráfica que está a ser instalada. (Predefinição)
- Forçado: Ativa os gráficos integrados.
- Desativado: Desativa os gráficos integrados.
Modo UMA ^(Nota)
Especifica o modo UMA.
- Automático: Permite que o BIOS configure automaticamente esta definição. (Predefinição)
- UMA especificado: Define o tamanho da frame buffer UMA.
- UMA automático: Define a resolução do ecrã.
  Este item só é configurável quando Gráficos integrados está definido como Forçado.
Tamanho da frame buffer UMA ^(Nota)
O tamanho da frame buffer é a quantidade total de memória do sistema alocada exclusivamente para o controlador de gráficos integrado. O MS-DOS, por exemplo, utilizará apenas esta memória para o ecrã. As opções são: Automático (predefinição), 64M~16G.
Este item só é configurável quando o Modo UMA está definido como UMA especificado.
Resolução do ecrã ^(Nota)
Permite definir a resolução do ecrã. As opções são: Automático (predefinição), 1920x1080 e inferior, 2560x1600, 3840x2160. Este item só é configurável quando o Modo UMA está definido como UMA automático.
Modo SATA
Ativa ou desativa o RAID para os controladores SATA integrados ou configura os controladores SATA para o modo AHCI.
- RAID: Ativa o RAID para o controlador SATA.
- AHCI: Configura os controladores SATA para o modo AHCI. A Advanced Host Controller Interface (AHCI) é uma especificação de interface que permite que o controlador de armazenamento ative funcionalidades Serial ATA avançadas, como Native Command Queuing e hot plug. (Predefinição)
Modo NVMe RAID (conectores M2A_SOCKET e M2B_SOCKET)
Permite determinar se deve utilizar os seus SSDs PCIe NVMe M.2 para configurar o RAID. (Predefinição: Desativado)
Ativar porta APU SATA (conectores ASATA3 0, 1)
Ativa ou desativa o(s) controlador(es) SATA integrado(s). (Predefinição: Ativado)
Hot plug APU SATA
Ativa ou desativa a capacidade de hot plug para cada porta SATA. (Predefinição: Desativado)
Ativar porta Chipset SATA (conectores SATA3 0, 1, 2, 3)
Ativa ou desativa o(s) controlador(es) SATA integrado(s). (Predefinição: Ativado)
APU SATA Port 0/1 (conectores ASATA3 0, 1)
Apresenta as informações do(s) dispositivo(s) SATA ligado(s).
Chipset SATA Port 0/1/2/3 (conectores SATA3 0, 1, 2, 3)
Apresenta as informações do(s) dispositivo(s) SATA ligado(s).

(Nota) Este item está presente apenas quando instala uma CPU que suporta esta funcionalidade.

Energia

AC BACK
Determina o estado do sistema após o restabelecimento da energia após uma perda de energia CA.
- Memory (Memória): O sistema regressa ao seu último estado ativo conhecido após o restabelecimento da energia CA.
- Always On (Sempre Ligado): O sistema é ligado após o restabelecimento da energia CA.
- Always Off (Sempre Desligado): O sistema permanece desligado após o restabelecimento da energia CA. (Predefinição)
Power On By Keyboard
Permite que o sistema seja ligado por um evento de ativação do teclado PS/2.
Nota: Para utilizar esta função, necessita de uma fonte de alimentação ATX que forneça, pelo menos, 1 A no cabo +5VSB.
- Disabled (Desativado): Desativa esta função. (Predefinição)
- Password (Palavra-passe): Defina uma palavra-passe com 1 a 5 carateres para ligar o sistema.
- Keyboard 98 (Teclado 98): Prima o botão POWER (LIGAR) no teclado Windows 98 para ligar o sistema.
- Any Key (Qualquer Tecla): Prima qualquer tecla para ligar o sistema.
Power On Password
Defina a palavra-passe quando Power On By Keyboard estiver definido como Password (Palavra-passe).
Prima <Enter> neste item e defina uma palavra-passe com até 5 carateres e, em seguida, prima <Enter> para aceitar.
Para ligar o sistema, introduza a palavra-passe e prima <Enter>.
Nota: Para cancelar a palavra-passe, prima <Enter> neste item. Quando for solicitada a palavra-passe, prima <Enter> novamente sem introduzir a palavra-passe para limpar as definições da palavra-passe.
Power On By Mouse
Permite que o sistema seja ligado por um evento de ativação do rato PS/2.
Nota: Para utilizar esta função, necessita de uma fonte de alimentação ATX que forneça, pelo menos, 1 A no cabo +5VSB.
- Disabled (Desativado): Desativa esta função. (Predefinição)
- Move (Mover): Mova o rato para ligar o sistema.
- Double Click (Duplo Clique): Faça duplo clique no botão esquerdo do rato para ligar o sistema.
ErP
Determina se o sistema deve consumir menos energia no estado S5 (desligado). Nota: Quando este item está definido como Enabled (Ativado), as seguintes funções ficarão indisponíveis: Resume by Alarm (Retomar por Alarme), power on by mouse (ligar por rato) e power on by keyboard (ligar por teclado).
Soft-Off by PWR-BTTN
Configura a forma de desligar o computador no modo MS-DOS utilizando o botão de alimentação.
- Instant-Off (Desligar Instantaneamente): Prima o botão de alimentação e, em seguida, o sistema será desligado instantaneamente. (Predefinição)
- Delay 4 Sec. (Atraso de 4 Seg.): Mantenha premido o botão de alimentação durante 4 segundos para desligar o sistema. Se o botão de alimentação for premido durante menos de 4 segundos, o sistema entrará em modo de suspensão.
Power Loading
Ativa ou desativa a carga fictícia. Quando a fonte de alimentação está com baixa carga, uma autoproteção será ativada, fazendo com que esta seja desligada ou falhe. Se isto ocorrer, defina como Enabled (Ativado). Auto permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto)
Resume by Alarm
Determina se deve ligar o sistema numa hora desejada. (Predefinição: Disabled (Desativado))
Se ativado, defina a data e hora da seguinte forma:
- Wake up day (Dia de ativação): Ligue o sistema numa hora específica em cada dia ou num dia específico do mês.
- Wake up hour/minute/second (Hora/minuto/segundo de ativação): Defina a hora em que o sistema será ligado automaticamente.
  Nota: Ao utilizar esta função, evite o encerramento inadequado do sistema operativo ou a remoção da energia CA, caso contrário, as definições podem não ser eficazes.
Wake on LAN
Ativa ou desativa a função wake on LAN. (Predefinição: Enabled (Ativado))
High Precision Event Timer
Ativa ou desativa o High Precision Event Timer (HPET) no sistema operativo. (Predefinição: Enabled (Ativado))
CEC 2019 Ready
Permite-lhe selecionar se pretende permitir que o sistema ajuste o consumo de energia quando está em estado de desligamento, inativo ou de espera, de forma a cumprir as normas CEC (California Energy Commission) 2019. (Predefinição: Disabled (Desativado))

Guardar e Sair

Save & Exit Setup
Prima <Enter> neste item e selecione Yes (Sim). Isto guarda as alterações no CMOS e sai do programa de configuração da BIOS. Selecione No (Não) ou prima <Esc> para regressar ao Menu Principal de Configuração da BIOS.
Exit Without Saving
Prima <Enter> neste item e selecione Yes (Sim). Isto sai da Configuração da BIOS sem guardar as alterações efetuadas na Configuração da BIOS no CMOS. Selecione No (Não) ou prima <Esc> para regressar ao Menu Principal de Configuração da BIOS.
Load Optimized Defaults
Prima <Enter> neste item e selecione Yes (Sim) para carregar as definições predefinidas ideais da BIOS. As definições predefinidas da BIOS ajudam o sistema a funcionar em estado ideal. Carregue sempre as predefinições otimizadas após atualizar a BIOS ou após limpar os valores do CMOS.
Boot Override
Permite-lhe selecionar um dispositivo para arrancar imediatamente. Prima <Enter> no dispositivo que selecionar e selecione Yes (Sim) para confirmar. O seu sistema será reiniciado automaticamente e arrancará a partir desse dispositivo.
Save Profiles
Esta função permite-lhe guardar as definições atuais da BIOS num perfil. Pode criar até 8 perfis e guardar como Setup Profile 1 ~ Setup Profile 8. Prima <Enter> para concluir. Ou pode selecionar Select File in HDD/FDD/USB para guardar o perfil no seu dispositivo de armazenamento.
Load Profiles
Se o seu sistema se tornar instável e tiver carregado as definições predefinidas da BIOS, pode utilizar esta função para carregar as definições da BIOS a partir de um perfil criado anteriormente, sem os problemas de reconfigurar as definições da BIOS. Primeiro, selecione o perfil que pretende carregar e, em seguida, prima <Enter> para concluir. Pode selecionar Select File in HDD/FDD/USB para introduzir o perfil criado anteriormente a partir do seu dispositivo de armazenamento ou carregar o perfil criado automaticamente pela BIOS, tal como reverter as definições da BIOS para as últimas definições que funcionaram corretamente (último registo bom conhecido).

Configurar um Conjunto RAID

Níveis de RAID

Antes de começar, prepare os seguintes itens:

Pelo menos dois discos rígidos SATA ou SSDs ^{(Nota 1)} (Para garantir um desempenho ideal, recomenda-se que utilize dois discos rígidos com modelo e capacidade idênticos). ^{(Nota 2)}
Disco de configuração do Windows.
Um computador com ligação à Internet.
Uma pen USB.

(Nota 1) Um SSD M.2 PCIe não pode ser utilizado para configurar um conjunto RAID com um SSD M.2 SATA ou um disco rígido SATA.

(Nota 2) Consulte "Conectores Internos" para os avisos de instalação dos conectores M.2 e SATA.

Configurar o Controlador SATA Incorporado

Instalar o(s) disco(s) rígido(s) SATA no seu computador

Instale os discos rígidos/SSDs nos conectores SATA/M.2 na motherboard. Em seguida, ligue os conectores de alimentação da sua fonte de alimentação aos discos rígidos.

Configurar o Modo do Controlador SATA na Configuração do BIOS

Certifique-se de que configura o modo do controlador SATA corretamente na Configuração do BIOS do sistema.

Passos:

Ligue o seu computador e prima <Delete> para entrar na Configuração do BIOS durante o POST (Power-On Self-Test). Em Chipset, certifique-se de que Chipset SATA Port Enable está ativado. Defina SATA Mode para RAID. Em seguida, guarde as definições e reinicie o seu computador. (Se pretender utilizar SSDs NVMe PCIe para configurar o RAID, certifique-se de que define NVMe RAID mode para Enabled.)
Se pretender configurar o UEFI RAID, siga os passos em "Configuração do UEFI RAID". Para entrar no RAID ROM legado, guarde as definições e saia da Configuração do BIOS. Consulte "Configurar o RAID ROM Legado" para obter mais informações.
Os menus de Configuração do BIOS descritos nesta secção podem diferir das definições exatas para a sua motherboard. As opções reais do menu de Configuração do BIOS que verá dependerão da motherboard que tem e da versão do BIOS.

Configuração do UEFI RAID

Passos:

Na Configuração do BIOS, vá para BIOS e defina CSM Support para Disabled. Guarde as alterações e saia da Configuração do BIOS.
Após o reinício do sistema, entre novamente na Configuração do BIOS. Em seguida, entre no submenu Peripherals\RAIDXpert2 Configuration Utility.
No ecrã RAIDXpert2 Configuration Utility, prima <Enter> em Array Management para entrar no ecrã Create Array. Em seguida, selecione um RAID level. Os níveis de RAID suportados incluem RAID 0 (Stripe), RAID 1 (Mirror) e RAID 10 (as seleções disponíveis dependem do número de discos rígidos instalados). Em seguida, prima <Enter> em Select Physical Disks para entrar no ecrã Select Physical Disks.
No ecrã Select Physical Disks, selecione os discos rígidos a incluir na matriz RAID e defina-os para Enabled. Em seguida, utilize a tecla de seta para baixo para se deslocar para Apply Changes e prima <Enter>. Em seguida, volte ao ecrã anterior e defina o Array Size, Array Size Unit, Read Cache Policy e Write Cache Policy.
Após definir a capacidade, desloque-se para Create Array e prima <Enter> para começar.
Após concluir, será direcionado de volta para o ecrã Array Management. Em Manage Array Properties pode ver o novo volume RAID e informações sobre o nível de RAID, nome da matriz, capacidade da matriz, etc.

Configurar o RAID ROM Legado

Entre no utilitário de configuração do BIOS RAID legado para configurar uma matriz RAID. Ignore este passo e prossiga com a instalação do sistema operativo Windows para uma configuração não RAID.

Passos:

Na Configuração do BIOS, vá para BIOS e defina CSM Support para Enabled. Guarde as alterações e saia da Configuração do BIOS. Após o início do teste de memória POST e antes do início do arranque do sistema operativo, procure uma mensagem que diga "Press <Ctrl-R> to Configure" (Prima <Ctrl-R> para Configurar). Prima <Ctrl> + <R> para entrar no utilitário de configuração do BIOS RAID.
Para criar uma nova matriz, prima <Enter> na opção Create Array.
A barra de seleção irá deslocar-se para a secção Disks à direita do ecrã. Selecione os discos rígidos a serem incluídos na matriz RAID. Utilize a tecla de seta para cima ou para baixo para selecionar um disco rígido e prima <Insert>. O disco rígido selecionado será apresentado a verde. Para utilizar todos os discos rígidos, basta premir <A> para selecionar tudo. Em seguida, prima <Enter> e a barra de seleção irá deslocar-se para a secção User Input na parte inferior esquerda do ecrã.
Primeiro, selecione um modo RAID e prima <Enter>. As seleções disponíveis dependem do número de discos rígidos instalados. Em seguida, siga as instruções no ecrã para especificar o tamanho da matriz. Pode selecionar All available space (Todo o espaço disponível) para utilizar o tamanho máximo permitido ou utilizar a tecla de seta para cima ou para baixo para ajustar o tamanho e premir <Enter>.
Selecione um modo de colocação em cache. As opções incluem Read/Write (Leitura/Escrita), Read Only (Apenas Leitura) e None (Nenhum). Em seguida, prima <Enter> para prosseguir.
Finalmente, uma mensagem que diz "Confirm Creation of Array" (Confirmar Criação da Matriz) irá aparecer. Prima <C> para confirmar ou <Esc> para voltar ao ecrã anterior.
Quando concluído, verá a nova matriz no ecrã principal. Para sair do utilitário BIOS RAID, prima <Esc> e, em seguida, prima <C> para confirmar.

Instalar o Controlador RAID e o Sistema Operativo

Com as definições de BIOS corretas, está pronto para instalar o sistema operativo.

Instalar o Sistema Operativo

Como alguns sistemas operativos já incluem o controlador RAID, não precisa de instalar um controlador RAID separado durante o processo de instalação do Windows. Após a instalação do sistema operativo, recomendamos que instale todos os controladores necessários a partir do GIGABYTE Control Center para garantir o desempenho e a compatibilidade do sistema. Se o sistema operativo a ser instalado exigir que forneça um controlador RAID adicional durante o processo de instalação do SO, consulte os passos abaixo:

Aceda ao website da GIGABYTE, procure a página web do modelo da motherboard, transfira o ficheiro AMD RAID Preinstall Driver na página Support\Download\SATA RAID/AHCI, descompacte o ficheiro e copie os ficheiros para a sua pen USB.
Arranque a partir do disco de configuração do Windows e execute os passos de instalação do SO padrão. Quando o ecrã solicitar que carregue o controlador aparecer, selecione Browse (Procurar).
Insira a pen USB e, em seguida, procure a localização do controlador. Selecione primeiro AMD-RAID Bottom Device e clique em Next (Seguinte) para carregar o controlador. Em seguida, selecione AMD-RAID Controller e clique em Next (Seguinte) para carregar o controlador. Finalmente, continue a instalação do SO.

Visite o website da GIGABYTE para obter detalhes sobre como configurar uma matriz RAID.

Instalação de Controladores

Após instalar o sistema operativo, uma caixa de diálogo irá aparecer no canto inferior direito do ambiente de trabalho a perguntar se pretende transferir e instalar os controladores e as aplicações GIGABYTE através do APP Center. Clique em Install (Instalar) para prosseguir com a instalação. (Na Configuração do BIOS, certifique-se de que Settings\IO Ports\APP Center Download & Install Configuration\APP Center Download & Install está definido como Enabled (Ativado).)

Quando a caixa de diálogo Contrato de Licença do Utilizador Final aparecer, prima <Accept> (Aceitar) para instalar o APP Center. No ecrã do APP Center, selecione os controladores e as aplicações que pretende instalar e clique em Install (Instalar).

Antes da instalação, certifique-se de que o sistema está ligado à Internet.

Visite o website da GIGABYTE para obter mais informações sobre o software.

Visite o website da GIGABYTE para obter mais informações de resolução de problemas.

Contacte-nos

GIGA-BYTE TECHNOLOGY CO., LTD.
Morada: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Suporte Técnico e Não Técnico (Vendas/Marketing): https://esupport.gigabyte.com
Morada WEB (Inglês): https://www.gigabyte.com
Morada WEB (Chinês): https://www.gigabyte.com/tw

GIGABYTE eSupport
Para enviar uma questão técnica ou não técnica (Vendas/Marketing), clique no seguinte link:
https://esupport.gigabyte.com

Referências

Descarregar manual

Aqui pode descarregar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Descarregar GIGABYTE B450 AORUS ELITE V2 - Manual da placa-mãe
