GIGABYTE GA-A320MA-M.2 - Manual da Placa Mãe

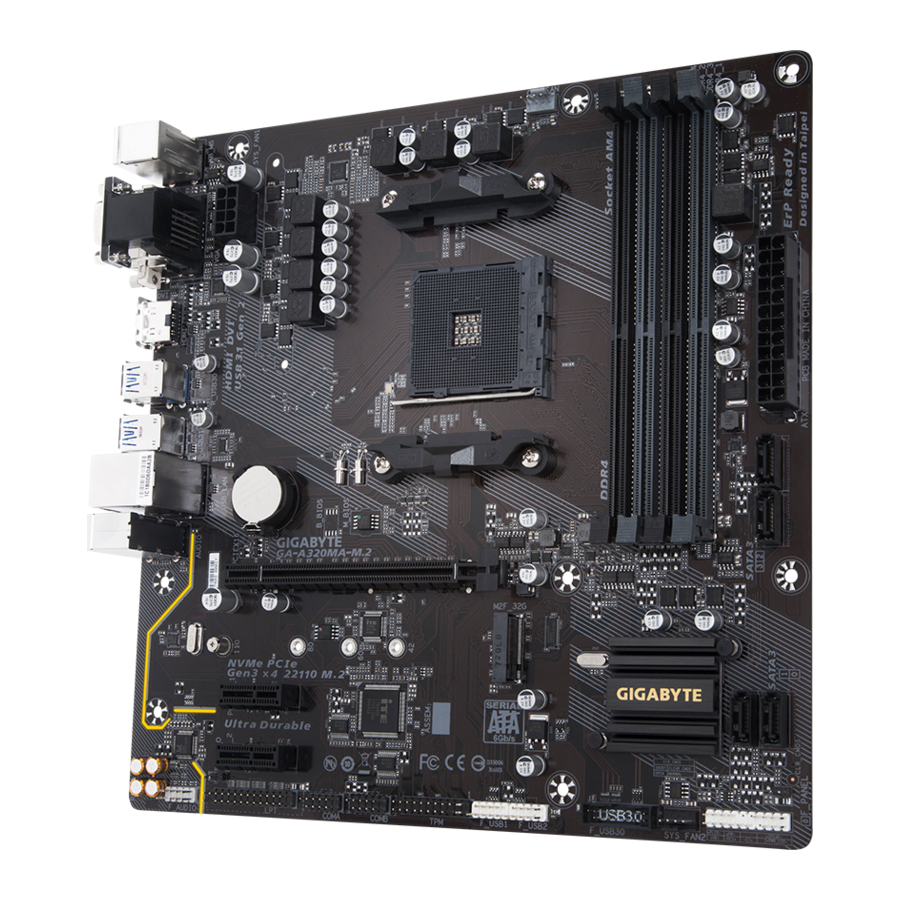

Layout da Placa Mãe GA-A320MA-M.2

Layout da Placa Mãe

Conteúdo da Caixa

  • Placa mãe GA-A320MA-M.2
  • Disco de drivers da placa mãe
  • Manual do Utilizador
  • Dois cabos SATA
  • Painel I/O

* O conteúdo da caixa acima é apenas para referência e os itens reais devem depender da embalagem do produto que obtém.
O conteúdo da caixa está sujeito a alterações sem aviso prévio.

Instalação do Hardware

Precauções de Instalação

A placa-mãe contém inúmeros circuitos e componentes eletrónicos delicados que podem ser danificados como resultado de descarga eletrostática (ESD). Antes da instalação, leia atentamente o manual do utilizador e siga estes procedimentos:

  • Antes da instalação, certifique-se de que o chassis é adequado para a placa-mãe.
  • Antes da instalação, não remova ou danifique o autocolante S/N (Número de Série) da placa-mãe ou o autocolante de garantia fornecido pelo seu revendedor. Estes autocolantes são necessários para a validação da garantia.
  • Remova sempre a alimentação CA desligando o cabo de alimentação da tomada antes de instalar ou remover a placa-mãe ou outros componentes de hardware.
  • Ao conectar componentes de hardware aos conectores internos da placa-mãe, certifique-se de que estão conectados de forma firme e segura.
  • Ao manusear a placa-mãe, evite tocar em quaisquer terminais ou conectores de metal.
  • É melhor usar uma pulseira antiestática (ESD) ao manusear componentes eletrónicos, como uma placa-mãe, CPU ou memória. Se não tiver uma pulseira ESD, mantenha as mãos secas e toque primeiro num objeto de metal para eliminar a eletricidade estática.
  • Antes de instalar a placa-mãe, coloque-a em cima de uma almofada antiestática ou dentro de um recipiente de proteção eletrostática.
  • Antes de conectar ou desconectar o cabo de alimentação da placa-mãe, certifique-se de que a fonte de alimentação foi desligada.
  • Antes de ligar a alimentação, certifique-se de que a tensão da fonte de alimentação foi definida de acordo com o padrão de tensão local.
  • Antes de usar o produto, verifique se todos os cabos e conectores de alimentação dos seus componentes de hardware estão conectados.
  • Para evitar danos à placa-mãe, não permita que os parafusos entrem em contacto com o circuito da placa-mãe ou seus componentes.
  • Certifique-se de que não há parafusos ou componentes de metal restantes colocados na placa-mãe ou dentro da caixa do computador.
  • Não coloque o sistema de computador numa superfície irregular.
  • Não coloque o sistema de computador num ambiente húmido ou de alta temperatura.
  • Ligar a alimentação do computador durante o processo de instalação pode causar danos aos componentes do sistema, bem como danos físicos ao utilizador.
  • Se não tiver certeza sobre alguma etapa de instalação ou tiver um problema relacionado ao uso do produto, consulte um técnico de informática certificado.
  • Se usar um adaptador, cabo de extensão de alimentação ou régua de alimentação, certifique-se de consultar as suas instruções de instalação e/ou ligação à terra.

Especificações do Produto

CPU
  • Socket AM4:
    • Processador AMD Ryzen ™
    • Processadores AMD Série A de 7ª Geração/Athlon ™ (Visite o site da GIGABYTE para obter a lista de suporte de CPU mais recente.)
Chipset
  • AMD A320
Memória
  • 4 x sockets DDR4 DIMM com suporte para até 64 GB de memória do sistema
  • Arquitetura de memória de canal duplo
  • Suporte para módulos de memória DDR4 2667 (Nota) /2400/2133 MHz
  • Suporte para módulos de memória ECC Un-buffered DIMM 1Rx8/2Rx8 (operam em modo não ECC)
  • Suporte para módulos de memória non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
  • Suporte para módulos de memória Extreme Memory Profile (XMP) (Visite o site da GIGABYTE para obter as velocidades de memória e os módulos de memória suportados mais recentes.)
Gráficos Onboard
  • Processador Gráfico Integrado:
    • 1 x porta D-Sub, suportando uma resolução máxima de 1920x1200@60 Hz
    • 1 x porta DVI-D, suportando uma resolução máxima de 1920x1200@60 Hz
      * A porta DVI-D não suporta conexão D-Sub por adaptador.
    • 1 x porta HDMI, suportando uma resolução máxima de 4096x2160@24 Hz
      * Suporte para a versão HDMI 1.4.
  • Suporte para até 3 ecrãs ao mesmo tempo
  • Memória partilhada máxima de 2 GB
Áudio
  • codec Realtek ® ALC887
  • Áudio de Alta Definição
  • 2/4/5.1/7.1 canais
    * Para configurar áudio de 7.1 canais, tem de usar um módulo de áudio do painel frontal HD e ativar o recurso de áudio multicanal através do driver de áudio.
  • Suporte para S/PDIF Out
LAN
  • chip Realtek ® GbE LAN (10/100/1000 Mbit)
Slots de Expansão
  • 1x slot PCI Express x16, rodando a x16 (PCIEX16) (Nota)
    (O slot PCIEX16 está em conformidade com o padrão PCI Express 3.0.)
  • 2x slots PCI Express x1 (Os slots PCIEX1 estão em conformidade com o padrão PCI Express 2.0.)
Interface de Armazenamento
  • 1 x conector M.2 (Socket 3, chave M, tipo 2242/2260/2280/22110 SATA e PCIe x4 (Nota) /x2 suporte SSD)
  • 4 x conectores SATA 6Gb/s
  • Suporte para RAID 0, RAID 1 e RAID 10
USB
  • Chipset:
    • 1 x porta USB 3.1 Gen 2 Type-A (vermelha) no painel traseiro
    • 2 x portas USB 3.1 Gen 1 (disponíveis através do header USB interno)
    • 6 x portas USB 2.0/1.1 (2 portas no painel traseiro, 4 portas disponíveis através dos headers USB internos)
  • CPU:
    • 3 x portas USB 3.1 Gen 1 no painel traseiro
Conectores Internos
  • 1 x conector de alimentação principal ATX de 24 pinos
  • 1 x conector de alimentação ATX 12V de 8 pinos
  • 1 x conector M.2 Socket 3
  • 4 x conectores SATA 6Gb/s
  • 1 x header da ventoinha da CPU
  • 2 x headers da ventoinha do sistema
  • 1 x header do painel frontal
  • 1 x header de áudio do painel frontal
  • 1 x header S/PDIF Out
  • 1 x header USB 3.1 Gen 1
  • 2 x headers USB 2.0/1.1
  • 1 x header Trusted Platform Module (TPM)
  • 2 x headers de porta serial
  • 1 x header de porta paralela
  • 1 x jumper Clear CMOS
Conectores do Painel Traseiro
  • 1 x porta de rato PS/2
  • 1 x porta de teclado PS/2
  • 1 x porta D-Sub
  • 1 x porta DVI-D
  • 1 x porta HDMI
  • 1 x porta USB 3.1 Gen 2 Type-A (vermelha)
  • 3 x portas USB 3.1 Gen 1
  • 2 x portas USB 2.0/1.1
  • 1 x porta RJ-45
  • 3 x jacks de áudio (Line In, Line Out, Mic In)
Controlador de I/O
  • Chip Controlador de I/O iTE ®
Monitor de Hardware
  • Detecção de voltagem
  • Detecção de temperatura
  • Detecção da velocidade da ventoinha
  • Aviso de sobreaquecimento
  • Aviso de falha da ventoinha
  • Controlo da velocidade da ventoinha
    * Se a função de controlo da velocidade da ventoinha é suportada dependerá da ventoinha que instalar.
BIOS
  • 1 x flash de 128 Mbit
  • Uso de AMI UEFI BIOS licenciado
  • PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Recursos Exclusivos
  • Suporte para APP Center
    * As aplicações disponíveis no APP Center podem variar de acordo com o modelo da motherboard. As funções suportadas de cada aplicação também podem variar dependendo das especificações da motherboard.
    • @BIOS
    • 3D OSD
    • AutoGreen
    • Ambient LED
    • BIOS Setup
    • Cloud Station
    • Color Temperature
    • EasyTune
    • Fast Boot
    • Game Boost
    • ON/OFF Charge
    • Smart Backup
    • Smart Keyboard
    • Smart TimeLock
    • System Information Viewer
    • USB Blocker
    • V-Tuner
  • Suporte para Q-Flash
  • Suporte para Xpress Install
Software Incluído
  • Norton ® Internet Security (versão OEM)
  • cFosSpeed
Sistema Operativo
  • Suporte para Windows 10 64-bit
  • Suporte para Windows 7 64-bit
    * Faça o download da "Ferramenta de Instalação USB do Windows" (Windows USB Installation Tool) no site da GIGABYTE e instale-a antes de instalar o Windows 7.
Formato
  • Formato Micro ATX; 24,4 cm x 24,4 cm

(Nota) O suporte real pode variar de acordo com a CPU.

* A GIGABYTE reserva-se o direito de fazer quaisquer alterações às especificações do produto e às informações relacionadas ao produto sem aviso prévio.

Visite o site da GIGABYTE para obter listas de suporte de CPU, módulos de memória, SSDs e dispositivos M.2.

Visite a página Lista de Suporte\Utilitários (Support\Utility List) no site da GIGABYTE para baixar a versão mais recente das aplicações.

Instalar o CPU

atençãoLeia as seguintes diretrizes antes de começar a instalar o CPU:

  • Certifique-se de que a placa-mãe suporta o CPU. (Aceda ao site da GIGABYTE para obter a lista de suporte de CPU mais recente.)
  • Desligue sempre o computador e retire o cabo de alimentação da tomada antes de instalar o CPU para evitar danos no hardware.
  • Localize o pino um do CPU. O CPU não pode ser inserido se estiver orientado incorretamente.
  • Aplique uma camada fina e uniforme de massa térmica na superfície do CPU.
  • Não ligue o computador se o cooler do CPU não estiver instalado, caso contrário, pode ocorrer sobreaquecimento e danos no CPU.
  • Defina a frequência do host do CPU de acordo com as especificações do CPU. Não é recomendado que a frequência do barramento do sistema seja definida além das especificações do hardware, uma vez que não cumpre os requisitos padrão para os periféricos. Se desejar definir a frequência além das especificações padrão, faça-o de acordo com as especificações do seu hardware, incluindo o CPU, placa gráfica, memória, disco rígido, etc.

Instalar o CPU
Localize o pino um (indicado por um pequeno triângulo) do socket do CPU e do CPU.
Instalar o CPU

Instalar a Memória

atençãoLeia as seguintes diretrizes antes de começar a instalar a memória:

  • Certifique-se de que a placa-mãe suporta a memória. Recomenda-se que a memória tenha a mesma capacidade, marca, velocidade e chips. (Aceda ao site da GIGABYTE para obter as velocidades de memória e os módulos de memória suportados mais recentes.)
  • Desligue sempre o computador e retire o cabo de alimentação da tomada antes de instalar a memória para evitar danos no hardware.
  • Os módulos de memória têm um design à prova de falhas. Um módulo de memória só pode ser instalado numa direção. Se não conseguir inserir a memória, inverta a direção.

Configuração de Memória Dual Channel
Esta placa-mãe fornece quatro sockets de memória e suporta a tecnologia Dual Channel. Após a instalação da memória, a BIOS detetará automaticamente as especificações e a capacidade da memória. Ativar o modo de memória Dual Channel duplicará a largura de banda da memória original. Os quatro sockets de memória são divididos em dois canais e cada canal tem dois sockets de memória, como se segue:
Canal A: DDR4_2, DDR4_4
Canal B: DDR4_1, DDR4_3
Visite o site da GIGABYTE para obter detalhes sobre a instalação do hardware.

Tabela de Configurações de Memória Dual Channel:

DDR4_4 DDR4_2 DDR4_3 DDR4_1
2 Módulos - - DS/SS - - DS/SS
DS/SS - - DS/SS - -
4 Módulos DS/SS DS/SS DS/SS DS/SS

(SS=Single-Sided, DS=Double-Sided, "- -"=Sem Memória)

Devido às limitações do CPU, leia as seguintes diretrizes antes de instalar a memória no modo Dual Channel.

  1. O modo Dual Channel não pode ser ativado se apenas um módulo de memória estiver instalado.
  2. Ao ativar o modo Dual Channel com dois ou quatro módulos de memória, recomenda-se que a memória tenha a mesma capacidade, marca, velocidade e chips e seja instalada nos mesmos sockets coloridos. Para um desempenho ideal, ao ativar o modo Dual Channel com dois módulos de memória, recomendamos que os instale nos sockets DDR4_1 e DDR4_2.

Instalar uma Placa de Expansão

atençãoLeia as seguintes diretrizes antes de começar a instalar uma placa de expansão:

  • Certifique-se de que a placa-mãe suporta a placa de expansão. Leia atentamente o manual que veio com a sua placa de expansão.
  • Desligue sempre o computador e retire o cabo de alimentação da tomada antes de instalar uma placa de expansão para evitar danos no hardware.

Conectores do Painel Traseiro

Conectores do Painel Traseiro

  1. Porta PS/2 para Teclado e Porta PS/2 para Rato
    Use a porta superior (verde) para conectar um rato PS/2 e a porta inferior (roxa) para conectar um teclado PS/2.
  2. Porta D-Sub
    A porta D-Sub suporta um conector D-Sub de 15 pinos e suporta uma resolução máxima de 1920x1200@60 Hz (as resoluções reais suportadas dependem do monitor que está a ser usado). Conecte um monitor que suporte a conexão D-Sub a esta porta.
  3. Porta DVI-D (Nota)
    A porta DVI-D está em conformidade com a especificação DVI-D e suporta uma resolução máxima de 1920x1200@60 Hz (as resoluções reais suportadas dependem do monitor que está a ser usado). Conecte um monitor que suporte a conexão DVI-D a esta porta.
  4. Porta HDMI

    A porta HDMI está em conformidade com HDCP e suporta os formatos Dolby TrueHD e DTS HD Master Audio. Também suporta até 192 KHz/24bit de saída de áudio LPCM de 8 canais. Pode usar esta porta para conectar o seu monitor com suporte HDMI. A resolução máxima suportada é 4096x2160@24 Hz, mas as resoluções reais suportadas dependem do monitor que está a ser usado.
  • Após instalar o dispositivo HDMI, certifique-se de definir o dispositivo de reprodução de som padrão para HDMI. (O nome do item pode ser diferente dependendo do seu sistema operativo.)
  • Para configurar uma configuração de ecrã triplo, deve primeiro instalar os drivers da placa-mãe no sistema operativo.
  1. Porta USB 3.1 Gen 1
    A porta USB 3.1 Gen 1 suporta a especificação USB 3.1 Gen 1 e é compatível com a especificação USB 2.0. Use esta porta para dispositivos USB.
  2. Porta USB 3.1 Gen 2 Type-A (Vermelha)
    A porta USB 3.1 Gen 2 Type-A suporta a especificação USB 3.1 Gen 2 e é compatível com a especificação USB 3.1 Gen 1 e USB 2.0. Use esta porta para dispositivos USB.
  3. Porta RJ-45 LAN
    A porta Gigabit Ethernet LAN fornece conexão à Internet com uma taxa de dados de até 1 Gbps. O seguinte descreve os estados dos LEDs da porta LAN.

    LED de Conexão/Velocidade:

    Estado Descrição
    Laranja Taxa de dados de 1 Gbps
    Verde Taxa de dados de 100 Mbps
    Desligado Taxa de dados de 10 Mbps

    LED de Atividade:

    Estado Descrição
    A piscar A transmissão ou receção de dados está a ocorrer
    Desligado Não está a ocorrer transmissão ou receção de dados
  4. Porta USB 2.0/1.1
    A porta USB suporta a especificação USB 2.0/1.1. Use esta porta para dispositivos USB.
  5. Entrada de Linha (Azul)
    A tomada de entrada de linha. Use esta tomada de áudio para dispositivos de entrada de linha, como uma unidade ótica, walkman, etc.
  6. Saída de Linha (Verde)
    A tomada de saída de linha. Use esta tomada de áudio para auscultadores ou altifalantes de 2 canais. Esta tomada pode ser usada para conectar altifalantes frontais numa configuração de áudio de 4/5.1/7.1 canais.
  7. Entrada de Microfone (Rosa)
    A tomada de entrada de microfone.

Para configurar áudio de 7.1 canais, tem de usar um módulo de áudio do painel frontal HD e ativar o recurso de áudio multicanal através do driver de áudio. Visite o site da GIGABYTE para obter mais informações sobre o software.

atenção

  • Ao remover o cabo conectado a um conector do painel traseiro, primeiro remova o cabo do seu dispositivo e, em seguida, remova-o da placa-mãe.
  • Ao remover o cabo, puxe-o diretamente para fora do conector. Não o balance de um lado para o outro para evitar um curto-circuito elétrico dentro do conector do cabo.

(Nota) A porta DVI-D não suporta a conexão D-Sub por adaptador.

Conectores Internos

Conectores Internos

  1. ATX_12V
  2. ATX
  3. CPU_FAN
  4. SYS_FAN1/SYS_FAN2
  5. SATA3 0/1/2/3
  6. M2F_32G
  7. SPDIF_O
  8. F_PANEL
  1. F_AUDIO
  2. COMA/COMB
  3. LPT
  4. F_USB30
  5. F_USB1/F_USB2
  6. TPM
  7. BAT
  8. CLR_CMOS

atençãoLeia as seguintes diretrizes antes de conectar dispositivos externos:

  • Primeiro, certifique-se de que seus dispositivos são compatíveis com os conectores que você deseja conectar.
  • Antes de instalar os dispositivos, certifique-se de desligar os dispositivos e o computador. Desconecte o cabo de alimentação da tomada para evitar danos aos dispositivos.
  • Após instalar o dispositivo e antes de ligar o computador, certifique-se de que o cabo do dispositivo foi conectado com segurança ao conector na placa-mãe.

1/2) ATX_12V/ATX (Conector de Alimentação 12V 2x4 e Conector de Alimentação Principal 2x12)
Com o uso do conector de alimentação, a fonte de alimentação pode fornecer energia estável suficiente para todos os componentes da placa-mãe. Antes de conectar o conector de alimentação, primeiro certifique-se de que a fonte de alimentação está desligada e todos os dispositivos estão instalados corretamente. O conector de alimentação possui um design à prova de falhas. Conecte o cabo de alimentação ao conector de alimentação na orientação correta. O conector de alimentação de 12V fornece principalmente energia para a CPU. Se o conector de alimentação de 12V não estiver conectado, o computador não iniciará.

Para atender aos requisitos de expansão, recomenda-se que seja usada uma fonte de alimentação que possa suportar alto consumo de energia (500W ou superior). Se for usada uma fonte de alimentação que não forneça a energia necessária, o resultado pode levar a um sistema instável ou não inicializável.

Nº do Pino Definição Nº do Pino Definição
1 GND (Apenas para 12V 2x4 pinos) 5 +12V (Apenas para 12V 2x4 pinos)
2 GND (Apenas para 12V 2x4 pinos) 6 +12V (Apenas para 12V 2x4 pinos)
3 GND 7 +12V
4 GND 8 +12V

Nº do Pino Definição Nº do Pino Definição Definição
1 3.3V 13 3.3V
2 3.3V 14 -12V
3 GND 15 GND
4 +5V 16 PS_ON (soft On/Off)
5 GND 17 GND
6 +5V 18 GND
7 GND 19 GND
8 Power Good 20 NC
9 5VSB (stand by +5V) 21 +5V
10 +12V 22 +5V
11 +12V (Apenas para ATX 2x12 pinos) 23 +5V (Apenas para ATX 2x12 pinos)
12 3.3V (Apenas para ATX 2x12 pinos) 24 GND (Apenas para ATX 2x12 pinos)

3/4) CPU_FAN/SYS_FAN1/SYS_FAN2 (Headers da Ventoinha)
Todos os headers da ventoinha nesta placa-mãe são de 4 pinos. A maioria dos headers da ventoinha possui um design de inserção à prova de falhas. Ao conectar um cabo da ventoinha, certifique-se de conectá-lo na orientação correta (o fio do conector preto é o fio terra). A função de controle de velocidade requer o uso de uma ventoinha com design de controle de velocidade da ventoinha. Para uma dissipação de calor ideal, recomenda-se que uma ventoinha do sistema seja instalada dentro do chassi.
CPU_FAN/SYS_FAN1/SYS_FAN2 (Headers da Ventoinha)

Nº do Pino Definição
1 GND
2 Controlo de Velocidade por Voltagem
3 Sensor
4 Controlo de Velocidade PWM

atenção

  • Certifique-se de conectar os cabos da ventoinha aos headers da ventoinha para evitar que sua CPU e sistema sobreaqueçam. O sobreaquecimento pode resultar em danos à CPU ou o sistema pode travar.
  • Esses headers da ventoinha não são blocos de jumpers de configuração. Não coloque uma tampa de jumper nos headers.
  1. SATA3 0/1/2/3 (Conectores SATA 6Gb/s)
    Os conectores SATA estão em conformidade com o padrão SATA 6Gb/s e são compatíveis com o padrão SATA 3Gb/s e SATA 1.5Gb/s. Cada conector SATA suporta um único dispositivo SATA. Os conectores SATA suportam RAID 0, RAID 1 e RAID 10. Consulte o capítulo "Configurando um Conjunto RAID" para obter instruções sobre como configurar um array RAID.
    SATA3 0/1/2/3 (Conectores SATA 6Gb/s)
    Nº do Pino Definição
    1 GND
    2 TXP
    3 TXN
    4 GND
    5 RXN
    6 RXP
    7 GND
  1. M2F_32G (Conector M.2 Socket 3)
    O conector M.2 suporta SSDs M.2 SATA e SSDs M.2 PCIe e suporta configuração SATA RAID. Observe que um SSD M.2 PCIe não pode ser usado para criar um array RAID. Consulte o capítulo "Configurando um Conjunto RAID" para obter instruções sobre como configurar um array RAID.
    M2F_32G (Conector M.2 Socket 3)
    Siga os passos abaixo para instalar corretamente um SSD M.2 no conector M.2.
    1. Use uma chave de fenda para soltar o parafuso e a porca da placa-mãe. Localize o orifício de montagem adequado para o SSD M.2 a ser instalado e, em seguida, aparafuse primeiro a porca.
    2. Deslize o SSD M.2 no conector em um ângulo.
    3. Pressione o SSD M.2 para baixo e, em seguida, prenda-o com o parafuso.

      Selecione o orifício adequado para o SSD M.2 a ser instalado e reaperte o parafuso e a porca.
  1. SPDIF_O (Header de Saída S/PDIF)
    Este header suporta saída S/PDIF digital e conecta um cabo de áudio digital S/PDIF (fornecido por placas de expansão) para saída de áudio digital da sua placa-mãe para certas placas de expansão, como placas gráficas e placas de som. Por exemplo, algumas placas gráficas podem exigir que você use um cabo de áudio digital S/PDIF para saída de áudio digital da sua placa-mãe para a sua placa gráfica se você deseja conectar um monitor HDMI à placa gráfica e ter saída de áudio digital do monitor HDMI ao mesmo tempo. Para obter informações sobre como conectar o cabo de áudio digital S/PDIF, leia atentamente o manual da sua placa de expansão.
    Nº do Pino Definição
    1 SPDIFO
    2 GND
  1. F_PANEL (Header do Painel Frontal)
    Conecte o interruptor de alimentação, o interruptor de reset, o alto-falante, o interruptor/sensor de intrusão do chassi e o indicador de status do sistema no chassi a este header de acordo com as atribuições de pinos abaixo. Observe os pinos positivo e negativo antes de conectar os cabos.
    • PLED/PWR_LED (LED de Alimentação):
      Status do Sistema LED
      S0 Ligado
      S3/S4/S5 Desligado

      Liga-se ao indicador de estado de energia no painel frontal do chassis. O LED está ligado quando o sistema está a funcionar. O LED está desligado quando o sistema está no estado de suspensão S3/S4 ou desligado (S5). S S

    • PW (Power Switch) (Interruptor de alimentação):
      Liga-se ao interruptor de alimentação no painel frontal do chassis. Pode configurar a forma de desligar o seu sistema utilizando o interruptor de alimentação (consulte o Capítulo "BIOS Setup" (Configuração da BIOS), "Power" (Energia), para obter mais informações).
    • SPEAK (Speaker) (Altifalante): Liga-se ao altifalante no painel frontal do chassis. O sistema reporta o estado de arranque do sistema emitindo um código sonoro. Um único bipe curto será ouvido se não for detetado nenhum problema no arranque do sistema.
    • HD (Hard Drive Activity LED) (LED de atividade do disco rígido): Liga-se ao LED de atividade do disco rígido no painel frontal do chassis. O LED está ligado quando o disco rígido está a ler ou a escrever dados.
    • RES (Reset Switch) (Interruptor de reinicialização): Liga-se ao interruptor de reinicialização no painel frontal do chassis. Prima o interruptor de reinicialização para reiniciar o computador se este bloquear e não conseguir efetuar um reinício normal.
    • CI (Chassis Intrusion Header) (Conector de intrusão no chassis): Liga-se ao interruptor/sensor de intrusão no chassis que pode detetar se a tampa do chassis foi removida. Esta função requer um chassis com um interruptor/sensor de intrusão no chassis.
    • NC: No Connection (Sem ligação).

      O design do painel frontal pode variar consoante o chassis. Um módulo do painel frontal consiste principalmente num interruptor de alimentação, interruptor de reinicialização, LED de alimentação, LED de atividade do disco rígido, altifalante, etc. Ao ligar o módulo do painel frontal do chassis a este conector, certifique-se de que as atribuições dos fios e as atribuições dos pinos correspondem corretamente.
  1. F_AUDIO (Front Panel Audio Header) (Conector de áudio do painel frontal)
    O conector de áudio do painel frontal suporta áudio de alta definição (HD) da Intel. Pode ligar o módulo de áudio do painel frontal do chassis a este conector. Certifique-se de que as atribuições dos fios do conector do módulo correspondem às atribuições dos pinos do conector da placa-mãe. A ligação incorreta entre o conector do módulo e o conector da placa-mãe fará com que o dispositivo não funcione ou até o danifique.
    Pin No. Definition (Definição)
    1 MIC2_L
    2 GND
    3 MIC2_R
    4 NC
    5 LINE2_R
    6 Sense (Sensor)
    7 FAUDIO_JD
    8 No Pin (Sem pino)
    9 LINE2_L
    10 Sense (Sensor)


    Alguns chassis fornecem um módulo de áudio do painel frontal que tem conectores separados em cada fio em vez de uma única ficha. Para obter informações sobre como ligar o módulo de áudio do painel frontal que tem diferentes atribuições de fios, contacte o fabricante do chassis.
  1. COMA/COMB (Serial Port Headers) (Conectores de porta série)
    O conector COM pode fornecer uma porta série através de um cabo de porta COM opcional. Para adquirir o cabo de porta COM opcional, contacte o revendedor local.
    Pin No. Definition (Definição) Pin No. Definition (Definição)
    1 NDCD- 6 NDSR-
    2 NSIN 7 NRTS-
    3 NSOUT 8 NCTS-
    4 NDTR- 9 NRI-
    5 GND 10 No Pin (Sem pino)
  1. LPT (Parallel Port Header) (Conector de porta paralela)
    O conector LPT pode fornecer uma porta paralela através de um cabo de porta LPT opcional. Para adquirir o cabo de porta LPT opcional, contacte o revendedor local.
    Pin No. Definition (Definição) Pin No. Definition (Definição) Pin No. Definition (Definição)
    1 STB- 10 GND 19 ACK-
    2 AFD- 11 PD4 20 GND
    3 PD0 12 GND 21 BUSY
    4 ERR- 13 PD5 22 GND
    5 PD1 14 GND 23 PE
    6 INIT- 15 PD6 24 No Pin (Sem pino)
    7 PD2 16 GND 25 SLCT
    8 SLIN- 17 PD7 26 GND
    9 PD3 18 GND
  1. F_USB30 (USB 3.1 Gen 1 Header) (Conector USB 3.1 Gen 1)
    O conector está em conformidade com a especificação USB 3.1 Gen 1 e USB 2.0 e pode fornecer duas portas USB. Para adquirir o painel frontal opcional de 3,5" que fornece duas portas USB 3.1 Gen 1, contacte o revendedor local.
    Pin No. Definition (Definição) Pin No. Definition (Definição)
    1 VBUS 11 D2+
    2 SSRX1- 12 D2-
    3 SSRX1+ 13 GND
    4 GND 14 SSTX2+
    5 SSTX1- 15 SSTX2-
    6 SSTX1+ 16 GND
    7 GND 17 SSRX2+
    8 D1- 18 SSRX2-
    9 D1+ 19 VBUS
    10 NC 20 No Pin (Sem pino)
  1. F_USB1/F_USB2 (USB 2.0/1.1 Headers) (Conectores USB 2.0/1.1)
    Os conectores estão em conformidade com a especificação USB 2.0/1.1. Cada conector USB pode fornecer duas portas USB através de um suporte USB opcional. Para adquirir o suporte USB opcional, contacte o revendedor local.
    Pin No. Definition (Definição) Pin No. Definition (Definição)
    1 Power (5V) (Alimentação (5V)) 6 USB DY+
    2 Power (5V) (Alimentação (5V)) 7 GND
    3 USB DX- 8 GND S
    4 USB DY- 9 No Pin (Sem pino)
    5 USB DX+ 10 NC

    atenção

    • Não ligue o cabo do suporte IEEE 1394 (2x5 pinos) ao conector USB 2.0/1.1.
    • Antes de instalar o suporte USB, certifique-se de desligar o computador e desconectar o cabo de alimentação da tomada para evitar danos ao suporte USB.
  1. TPM (Trusted Platform Module Header) (Conector do Módulo de Plataforma Confiável)
    Pode conectar um TPM (Trusted Platform Module) (Módulo de Plataforma Confiável) a este conector.
    Nº do Pino Definição Nº do Pino Definição
    1 LCLK 11 LAD0
    2 GND 12 GND
    3 LFRAME 13 NC
    4 Sem Pino 14 NC
    5 LRESET 15 SB3V
    6 NC 16 SERIRQ
    7 LAD3 17 GND
    8 LAD2 18 NC
    9 VCC3 19 NC
    10 LAD1 20 NC
  1. BAT (Battery) (Bateria)
    A bateria fornece energia para manter os valores (como configurações da BIOS, informações de data e hora) na CMOS quando o computador está desligado. Substitua a bateria quando a voltagem da bateria cair para um nível baixo, ou os valores da CMOS podem não ser precisos ou podem ser perdidos.
    Pode limpar os valores da CMOS removendo a bateria:
    1. Desligue o computador e desconecte o cabo de alimentação.
    2. Remova cuidadosamente a bateria do suporte da bateria e espere um minuto. (Ou use um objeto de metal como uma chave de fenda para tocar nos terminais positivo e negativo do suporte da bateria, fazendo com que entrem em curto por 5 segundos.)
    3. Substitua a bateria.
    4. Ligue o cabo de alimentação e reinicie o computador.
      atenção
  • Desligue sempre o computador e desconecte o cabo de alimentação antes de substituir a bateria.
  • Substitua a bateria por uma equivalente. Podem ocorrer danos aos seus dispositivos se a bateria for substituída por um modelo incorreto.
  • Contacte o local de compra ou o revendedor local se não conseguir substituir a bateria sozinho ou se não tiver certeza sobre o modelo da bateria.
  • Ao instalar a bateria, observe a orientação do lado positivo (+) e do lado negativo (-) da bateria (o lado positivo deve estar virado para cima).
  • As baterias usadas devem ser manuseadas de acordo com os regulamentos ambientais locais.
  1. CLR_CMOS (Clear CMOS Jumper) (Jumper de Limpeza da CMOS)
    Use este jumper para limpar a configuração da BIOS e redefinir os valores da CMOS para os padrões de fábrica. Para limpar os valores da CMOS, use um objeto de metal como uma chave de fenda para tocar nos dois pinos por alguns segundos.
    Aberto: Normal
    Curto: Limpar Valores da CMOS

    atenção

    • Desligue sempre o computador e desconecte o cabo de alimentação da tomada antes de limpar os valores da CMOS.
    • Após reiniciar o sistema, vá para a Configuração da BIOS para carregar os padrões de fábrica (selecione Load Optimized Defaults (Carregar Padrões Otimizados)) ou configure manualmente as configurações da BIOS (consulte o Capítulo "BIOS Setup" (Configuração da BIOS), para configurações da BIOS).

Configuração da BIOS

A BIOS (Sistema Básico de Entrada e Saída) regista os parâmetros de hardware do sistema na CMOS na placa-mãe. As suas principais funções incluem a realização do Power-On Self-Test (POST) (Autoteste ao Ligar) durante o arranque do sistema, guardar os parâmetros do sistema e carregar o sistema operativo, etc. A BIOS inclui um programa de Configuração da BIOS que permite ao utilizador modificar as configurações básicas do sistema ou ativar determinadas funcionalidades do sistema. Quando a alimentação é desligada, a bateria na placa-mãe fornece a energia necessária à CMOS para manter os valores de configuração na CMOS. Para aceder ao programa de Configuração da BIOS, prima a tecla <Delete> durante o POST quando a alimentação é ligada. Para atualizar a BIOS, utilize a GIGABYTE Q-Flash ou a ferramenta @BIOS.

  • Q-Flash permite ao utilizador atualizar ou fazer o backup da BIOS de forma rápida e fácil sem entrar no sistema operativo.
  • @BIOS é uma ferramenta baseada no Windows que procura e descarrega a versão mais recente da BIOS da Internet e atualiza a BIOS.

atenção

  • Como a atualização da BIOS é potencialmente arriscada, se não tiver problemas ao utilizar a versão atual da BIOS, é recomendado que não atualize a BIOS. Para atualizar a BIOS, faça-o com precaução. Uma atualização inadequada da BIOS pode resultar num mau funcionamento do sistema.
  • É recomendado que não altere as configurações predefinidas (a menos que precise) para evitar a instabilidade do sistema ou outros resultados inesperados. Alterar inadequadamente as configurações pode resultar na falha de arranque do sistema. Se isto ocorrer, tente limpar os valores da CMOS e repor a placa para os valores predefinidos. (Consulte a secção "Load Optimized Defaults" (Carregar Predefinições Otimizadas) neste capítulo ou as introduções do jumper da bateria/limpar CMOS para saber como limpar os valores da CMOS.)

Ecrã de Arranque

O seguinte ecrã do logótipo de arranque aparecerá quando o computador arrancar.
(Exemplo de Versão da BIOS: F1a)
Ecrã de Arranque
Existem dois modos de BIOS diferentes, como se segue, e pode utilizar a tecla <F2> para alternar entre os dois modos. O modo de Configuração Clássico fornece configurações detalhadas da BIOS. Pode premir as teclas de seta no seu teclado para se mover entre os itens e premir <Enter> para aceitar ou entrar num sub-menu. Ou pode utilizar o seu rato para selecionar o item que pretende. O Modo Fácil permite aos utilizadores visualizar rapidamente as informações atuais do seu sistema ou fazer ajustes para um desempenho ideal. No Modo Fácil, pode utilizar o seu rato para se mover pelos itens de configuração.

  • Quando o sistema não está estável como habitualmente, selecione o item Load Optimized Defaults (Carregar Predefinições Otimizadas) para definir o seu sistema para as suas predefinições.
  • Os menus de Configuração da BIOS descritos neste capítulo são apenas para referência e podem diferir consoante a versão da BIOS.

M.I.T.

M.I.T.
atençãoA estabilidade do sistema com as configurações de overclock/sobretensão que efetuou depende das configurações gerais do sistema. Fazer overclock/sobretensão incorretamente pode resultar em danos à CPU, chipset ou memória e reduzir a vida útil destes componentes. Esta página destina-se apenas a utilizadores avançados e recomendamos que não altere as configurações predefinidas para evitar a instabilidade do sistema ou outros resultados inesperados. (A alteração inadequada das configurações pode resultar na falha de arranque do sistema. Se isto ocorrer, limpe os valores da CMOS e reinicie a placa para os valores predefinidos.)

  • Definições Avançadas de Frequência (Advanced Frequency Settings)
    Valor do Clock do Host (Host Clock Value)
    Apresenta a frequência de operação atual do Clock do Host.
    Rácio do Clock da CPU (CPU Clock Ratio)
    Permite alterar o rácio do clock para a CPU instalada. O intervalo ajustável depende da CPU que está a ser instalada.
    Frequência da CPU (CPU Frequency)
    Apresenta a frequência de operação atual da CPU.
  • Definições Avançadas do Núcleo da CPU (Advanced CPU Core Settings)
    Rácio do Clock da CPU (CPU Clock Ratio), Frequência da CPU (CPU Frequency)
    As configurações acima são síncronas com as dos mesmos itens no menu Definições Avançadas de Frequência (Advanced Frequency Settings).
    Aumento do Desempenho do Núcleo (Core Performance Boost) (Nota)
    Permite determinar se deve ativar a tecnologia Aumento do Desempenho do Núcleo (CPB) (Core Performance Boost (CPB)), uma tecnologia de aumento do desempenho da CPU. (Predefinição: Auto)
    Rácio do Aumento do Desempenho do Núcleo (Core Performance Boost Ratio) (Nota)
    Permite alterar o rácio para o CPB. O intervalo ajustável depende da CPU que está a ser instalada. (Predefinição: Auto)
    Rácio do Aumento do Desempenho Turbo (Turbo Performance Boost Ratio) (Nota)
    Permite determinar se deve melhorar o desempenho da CPU. (Predefinição: Desativado)
    Função AMD Cool&Quiet
    Ativado (Enabled) Permite que o controlador AMD Cool'n'Quiet ajuste dinamicamente o clock da CPU e o VID para reduzir a produção de calor do seu computador e o seu consumo de energia. (Predefinição)
    Desativado (Disabled) Desativa esta função.

    Modo SVM (SVM Mode)
    A virtualização aprimorada pela Tecnologia de Virtualização permitirá que uma plataforma execute vários sistemas operativos e aplicações em partições independentes. Com a virtualização, um sistema de computador pode funcionar como vários sistemas virtuais. (Predefinição: Desativado)
    Modo C6 (C6 Mode) (Nota 1)
    Permite determinar se deve permitir que a CPU entre no modo C6 no estado de paragem do sistema. Quando ativado, a frequência do núcleo da CPU será reduzida durante o estado de paragem do sistema para diminuir o consumo de energia. O estado C6 é um estado de economia de energia mais aprimorado do que o C1. (Predefinição: Ativado)
    Controlo Global do Estado C (Global C-state Control) (Nota 1)
    Permite determinar se deve permitir que a CPU entre nos estados C. Quando ativado, a frequência do núcleo da CPU será reduzida durante o estado de paragem do sistema para diminuir o consumo de energia. (Predefinição: Ativado)
    Modo SMT (SMT Mode) (Nota 1)
    Permite ativar ou desativar a tecnologia Simultaneous Multi-Threading da CPU. Esta funcionalidade só funciona para sistemas operativos que suportam o modo multi-processador. Auto permite que a BIOS configure automaticamente esta configuração. (Predefinição: Auto)
    Controlo Downcore (Downcore Control) (Nota 1)
    Permite selecionar o número de núcleos de CPU a ativar (o número de núcleos de CPU pode variar consoante a CPU). Auto permite que a BIOS configure automaticamente esta configuração. (Predefinição: Auto)
    Perfil de Memória Extrema (X.M.P.) (Extreme Memory Profile (X.M.P.)) (Nota 2)
    Permite que a BIOS leia os dados SPD no(s) módulo(s) de memória XMP para melhorar o desempenho da memória quando ativado.

    Desativado (Disabled) Desativa esta função. (Predefinição)
    Perfil1 (Profile1) Usa as configurações do Perfil 1.
    Perfil2 (Profile2) (Nota 2) Usa as configurações do Perfil 2.

    Multiplicador da Memória do Sistema (System Memory Multiplier)
    Permite definir o multiplicador da memória do sistema. Auto define o multiplicador da memória de acordo com os dados SPD da memória. (Predefinição: Auto)
    Frequência da Memória (MHz) (Memory Frequency (MHz))
    O primeiro valor de frequência da memória é a frequência de operação normal da memória que está a ser usada; o segundo é a frequência da memória que é ajustada automaticamente de acordo com as configurações do Multiplicador da Memória do Sistema (System Memory Multiplier).

  • Definições Avançadas da Memória (Advanced Memory Settings)
    Perfil de Memória Extrema (X.M.P.) (Extreme Memory Profile (X.M.P.)) (Nota 2), Multiplicador da Memória do Sistema (System Memory Multiplier), Frequência da Memória (Mhz) (Memory Frequency(Mhz))
    As configurações acima são síncronas com as dos mesmos itens no menu Definições Avançadas de Frequência (Advanced Frequency Settings).
    Modo de Temporização da Memória (Memory Timing Mode)
    Manual e Manual Avançado permite que as configurações de Intercalação de Canal (Channel Interleaving), Intercalação de Nível (Rank Interleaving) e temporização da memória abaixo sejam configuráveis. As opções são: Auto (predefinição), Manual, Manual Avançado.
    Tensão DDR do Perfil (Profile DDR Voltage)
    Ao usar um módulo de memória não-XMP ou o Perfil de Memória Extrema (X.M.P.) (Extreme Memory Profile (X.M.P.)) está definido como Desativado (Disabled), o valor é apresentado de acordo com a sua especificação de memória. Quando o Perfil de Memória Extrema (X.M.P.) (Extreme Memory Profile (X.M.P.)) está definido como Perfil1 (Profile1) ou Perfil2 (Profile2), o valor é apresentado de acordo com os dados SPD na memória XMP.
    Intercalação de Canal (Channel Interleaving)
    Ativa ou desativa a intercalação de canal de memória. Ativado (Enabled) permite que o sistema aceda simultaneamente a diferentes canais da memória para aumentar o desempenho e a estabilidade da memória. Auto permite que a BIOS configure automaticamente esta configuração. (Predefinição: Auto)
    Intercalação de Nível (Rank Interleaving)
    Ativa ou desativa a intercalação de nível de memória. Ativado (Enabled) permite que o sistema aceda simultaneamente a diferentes níveis da memória para aumentar o desempenho e a estabilidade da memória. Auto permite que a BIOS configure automaticamente esta configuração. (Predefinição: Auto)

  • Sub-Temporizações da Memória do Canal A/B (Channel A/B Memory Sub Timings)
    Este sub-menu fornece configurações de temporização da memória para cada canal de memória. Os respetivos ecrãs de configuração de temporização são configuráveis apenas quando o Modo de Temporização da Memória (Memory Timing Mode) está definido como Manual ou Manual Avançado. Nota: O seu sistema pode tornar-se instável ou falhar ao arrancar depois de efetuar alterações nas temporizações da memória. Se isto ocorrer, reinicie a placa para os valores predefinidos carregando os predefinidos otimizados ou limpando os valores da CMOS.

  • Definições Avançadas de Tensão (Advanced Voltage Settings)
    Este sub-menu permite definir as tensões da CPU, do chipset e da memória.

  • Estado de Saúde do PC (PC Health Status)
    Repor Estado de Abertura da Caixa (Reset Case Open Status)

    Desativado (Disabled) Mantém ou limpa o registo do estado de intrusão anterior no chassis. (Predefinição)
    Ativado (Enabled) Limpa o registo do estado de intrusão anterior no chassis e o campo Abertura da Caixa (Case Open) mostrará "Não (No)" no próximo arranque.

    Abertura da Caixa (Case Open)
    Apresenta o estado de deteção do dispositivo de deteção de intrusão no chassis ligado ao conector CI da placa-mãe. Se a tampa do chassis do sistema for removida, este campo mostrará "Sim (Yes)", caso contrário, mostrará "Não (No)". Para limpar o registo do estado de intrusão no chassis, defina Repor Estado de Abertura da Caixa (Reset Case Open Status) como Ativado (Enabled), guarde as configurações na CMOS e, em seguida, reinicie o sistema.
    Tensão CPU Vcore/CPU VDDP/DRAM Canal A/B/+3.3V/+5V/+12V/VCORE SOC
    Apresenta as tensões atuais do sistema.

  • Definições Diversas (Miscellaneous Settings)
    Configuração do Slot PCIe (PCIe Slot Configuration)
    Permite definir o modo de operação dos slots PCI Express para Gen 1, Gen 2 ou Gen 3. O modo de operação real está sujeito à especificação de hardware de cada slot. Auto permite que a BIOS configure automaticamente esta configuração. (Predefinição: Auto)
    Aprimoramento 3DMark01 (3DMark01 Enhancement)
    Permite determinar se deve melhorar algum desempenho de benchmark legado. (Predefinição: Desativado)

  • Definições Smart Fan 5 (Smart Fan 5 Settings)
    Monitorizar (Monitor)
    Permite selecionar um alvo para monitorizar e fazer mais ajustes. (Predefinição: CPU FAN)
    Controlo da Velocidade da Ventoinha (Fan Speed Control)
    Permite determinar se deve ativar a função de controlo da velocidade da ventoinha e ajustar a velocidade da ventoinha.

    Normal Permite que a ventoinha funcione a diferentes velocidades de acordo com a temperatura. Pode ajustar a velocidade da ventoinha com o System Information Viewer com base nos requisitos do seu sistema. (Predefinição)
    Silencioso (Silent) Permite que a ventoinha funcione a velocidades lentas.
    Manual Permite controlar a velocidade da ventoinha no gráfico de curva.
    Velocidade Máxima (Full Speed) Permite que a ventoinha funcione a velocidades máximas.

    Usar Entrada de Temperatura do Controlo da Ventoinha (Fan Control Use Temperature Input)
    Permite selecionar a temperatura de referência para o controlo da velocidade da ventoinha.
    Intervalo de Temperatura (Temperature Interval)
    Permite selecionar o intervalo de temperatura para a alteração da velocidade da ventoinha.
    Modo de Controlo da Ventoinha (Fan Control Mode)

    Auto Permite que a BIOS detete automaticamente o tipo de ventoinha instalada e defina o modo de controlo ideal. (Predefinição)
    Tensão (Voltage) O modo de tensão é recomendado para uma ventoinha de 3 pinos.
    PWM O modo PWM é recomendado para uma ventoinha de 4 pinos.

    Temperatura
    Apresenta a temperatura atual da área alvo selecionada.
    Velocidade da Ventoinha (Fan Speed)
    Apresenta as velocidades atuais da ventoinha.
    Aviso de Temperatura (Temperature Warning)
    Define o limite de aviso para a temperatura. Quando a temperatura excede o limite, a BIOS emitirá um som de aviso. As opções são: Desativado (Disabled) (predefinição), 60º C/140º F, 70º C/158º F, 80º C/176º F, 90º C/194º F
    Aviso de Falha da Ventoinha (Fan Fail Warning)
    Permite que o sistema emita um som de aviso se a ventoinha não estiver ligada ou falhar. Verifique a condição da ventoinha ou a ligação da ventoinha quando isto ocorrer. (Predefinição: Desativado (Disabled))

(Nota) Este item está presente apenas quando instala uma CPU que suporta esta funcionalidade.
(Nota 1) Este item está presente apenas quando instala uma CPU que suporta esta funcionalidade.

(Nota 2) Este item está presente apenas quando instala uma CPU e um módulo de memória que suportam esta funcionalidade.

Sistema


Esta seção fornece informações sobre o modelo da sua placa-mãe e a versão da BIOS. Também pode selecionar o idioma padrão usado pela BIOS e definir manualmente a hora do sistema.
Idioma do Sistema (System Language)
Seleciona o idioma padrão usado pela BIOS.
Data do Sistema (System Date)
Define a data do sistema. O formato da data é semana (somente leitura), mês, dia e ano. Use <Enter> para alternar entre os campos Mês, Dia e Ano e use a tecla <Page Up> ou <Page Down> para definir o valor desejado.
Hora do Sistema (System Time)
Define a hora do sistema. O formato da hora é hora, minuto e segundo. Por exemplo, 1 p.m. é 13:00:00. Use <Enter> para alternar entre os campos Hora, Minuto e Segundo e use a tecla <Page Up> ou <Page Down> para definir o valor desejado.
Nível de Acesso (Access Level)
Exibe o nível de acesso atual, dependendo do tipo de proteção por senha utilizada. (Se nenhuma senha for definida, o padrão será exibido como Administrador.) O nível de Administrador permite fazer alterações em todas as configurações da BIOS; o nível de Usuário permite apenas fazer alterações em certas configurações da BIOS, mas não em todas.

BIOS

BIOS
Boot Option Priorities
Especifica a ordem geral de arranque a partir dos dispositivos disponíveis. Os dispositivos de armazenamento removíveis que suportam o formato GPT serão prefixados com a string "UEFI:" na lista de dispositivos de arranque. Para arrancar a partir de um sistema operativo que suporte o particionamento GPT, selecione o dispositivo prefixado com a string "UEFI:". Ou, se quiser instalar um sistema operativo que suporte o particionamento GPT, como o Windows 7 de 64 bits, selecione a unidade ótica que contém o disco de instalação do Windows 7 de 64 bits e que está prefixada com a string "UEFI:".
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
Especifica a ordem de arranque para um tipo de dispositivo específico, como discos rígidos, unidades óticas, unidades de disquetes e dispositivos que suportam a função "Boot from LAN" (Arranque a partir da LAN), etc. Prima <Enter> neste item para entrar no submenu que apresenta os dispositivos do mesmo tipo que estão ligados. Este item só está presente se pelo menos um dispositivo deste tipo estiver instalado.
Bootup NumLock State
Ativa ou desativa a funcionalidade Numlock no teclado numérico do teclado após o POST. (Predefinição: On (Ligado))
Security Option
Especifica se é necessária uma palavra-passe sempre que o sistema arranca ou apenas quando entra na configuração da BIOS. Depois de configurar este item, defina a(s) palavra(s)-passe no item "Administrator Password/User Password" (Palavra-passe de administrador/Palavra-passe de utilizador).

Setup É necessária uma palavra-passe apenas para entrar no programa de configuração da BIOS.
System É necessária uma palavra-passe para arrancar o sistema e para entrar no programa de configuração da BIOS. (Predefinição)

Full Screen LOGO Show
Permite determinar se pretende apresentar o logótipo da GIGABYTE no arranque do sistema. "Disabled" (Desativado) ignora o logótipo da GIGABYTE quando o sistema arranca. (Predefinição: Enabled (Ativado))
Fast Boot
Ativa ou desativa o "Fast Boot" (Arranque rápido) para encurtar o processo de arranque do SO. "Ultra Fast" (Ultra rápido) proporciona a velocidade de arranque mais rápida. (Predefinição: Disabled (Desativado))
SATA Support

All Sata Devices Todos os dispositivos SATA estão funcionais no sistema operativo e durante o POST.
Last Boot HDD Only Com exceção da unidade de arranque anterior, todos os dispositivos SATA são desativados antes da conclusão do processo de arranque do SO. (Predefinição)

Este item só é configurável quando o "Fast Boot" (Arranque rápido) está definido como "Enabled" (Ativado) ou "Ultra Fast" (Ultra rápido).
VGA Support
Permite selecionar o tipo de sistema operativo a arrancar.

Auto Ativa apenas a opção ROM legada.
EFI Driver Ativa a opção ROM EFI. (Predefinição)

Este item só é configurável quando o "Fast Boot" (Arranque rápido) está definido como "Enabled" (Ativado) ou "Ultra Fast" (Ultra rápido).
USB Support

Disabled Todos os dispositivos USB são desativados antes da conclusão do processo de arranque do SO.
Full Initial Todos os dispositivos USB estão funcionais no sistema operativo e durante o POST. (Predefinição)
Partial Initial Parte dos dispositivos USB são desativados antes da conclusão do processo de arranque do SO.

Este item só é configurável quando o "Fast Boot" (Arranque rápido) está definido como "Enabled" (Ativado). Esta função é desativada quando o "Fast Boot" (Arranque rápido) está definido como "Ultra Fast" (Ultra rápido).
PS2 Devices Support

Disabled Todos os dispositivos PS/2 são desativados antes da conclusão do processo de arranque do SO.
Enabled Todos os dispositivos PS/2 estão funcionais no sistema operativo e durante o POST. (Predefinição)

Este item só é configurável quando o "Fast Boot" (Arranque rápido) está definido como "Enabled" (Ativado). Esta função é desativada quando o "Fast Boot" (Arranque rápido) está definido como "Ultra Fast" (Ultra rápido).
NetWork Stack Driver Support

Disabled Desativa o arranque a partir da rede. (Predefinição)
Enabled Ativa o arranque a partir da rede.

Este item só é configurável quando o "Fast Boot" (Arranque rápido) está definido como "Enabled" (Ativado) ou "Ultra Fast" (Ultra rápido).
Windows 10 Features
Permite selecionar o sistema operativo a ser instalado. (Predefinição: Other OS (Outro SO))
CSM Support
Ativa ou desativa o UEFI CSM (Compatibility Support Module) para suportar um processo de arranque de PC legado.

Enabled Ativa o UEFI CSM. (Predefinição)
Disabled Desativa o UEFI CSM e suporta apenas o processo de arranque UEFI BIOS.

Este item só é configurável quando "Windows 10 Features" (Funcionalidades do Windows 10) está definido como "Windows 10" ou "Windows 10 WHQL".
LAN PXE Boot Option ROM
Permite selecionar se pretende ativar a opção ROM legada para o controlador LAN. (Predefinição: Disabled (Desativado)) Este item só é configurável quando "CSM Support" (Suporte CSM) está definido como "Enabled" (Ativado).
Storage Boot Option Control
Permite selecionar se pretende ativar a opção ROM UEFI ou legada para o controlador do dispositivo de armazenamento.

Disabled Desativa a opção ROM.
UEFI Only Ativa apenas a opção ROM UEFI.
Legacy Only Ativa apenas a opção ROM legada. (Predefinição)

Este item só é configurável quando "CSM Support" (Suporte CSM) está definido como "Enabled" (Ativado).
Other PCI Device ROM Priority
Permite selecionar se pretende ativar a opção ROM UEFI ou Legacy para o controlador de dispositivo PCI que não seja o LAN, o dispositivo de armazenamento e os controladores gráficos.

Disabled Desativa a opção ROM.
UEFI Only Ativa apenas a opção ROM UEFI. (Predefinição)
Legacy Only Ativa apenas a opção ROM legada.

Network Stack
Desativa ou ativa o arranque a partir da rede para instalar um SO de formato GPT, como instalar o SO a partir do servidor "Windows Deployment Services". (Predefinição: Disabled (Desativado))
Ipv4 PXE Support
Ativa ou desativa o suporte IPv4 PXE. Este item só é configurável quando "Network Stack" (Pilha de rede) está ativado.
Ipv4 HTTP Support
Ativa ou desativa o suporte de arranque HTTP para IPv4. Este item só é configurável quando "Network Stack" (Pilha de rede) está ativado.
Ipv6 PXE Support
Ativa ou desativa o suporte IPv6 PXE. Este item só é configurável quando "Network Stack" (Pilha de rede) está ativado.
Ipv6 HTTP Support
Ativa ou desativa o suporte de arranque HTTP para IPv6. Este item só é configurável quando "Network Stack" (Pilha de rede) está ativado.
Administrator Password
Permite configurar uma palavra-passe de administrador. Prima <Enter> neste item, escreva a palavra-passe e, em seguida, prima <Enter>. Será solicitado que confirme a palavra-passe. Escreva a palavra-passe novamente e prima <Enter>. Deve introduzir a palavra-passe de administrador (ou palavra-passe de utilizador) no arranque do sistema e ao entrar na configuração da BIOS. Ao contrário da palavra-passe de utilizador, a palavra-passe de administrador permite-lhe fazer alterações a todas as definições da BIOS.
User Password
Permite configurar uma palavra-passe de utilizador. Prima <Enter> neste item, escreva a palavra-passe e, em seguida, prima <Enter>. Será solicitado que confirme a palavra-passe. Escreva a palavra-passe novamente e prima <Enter>. Deve introduzir a palavra-passe de administrador (ou palavra-passe de utilizador) no arranque do sistema e ao entrar na BIOS. No entanto, a palavra-passe de utilizador só lhe permite fazer alterações a determinadas definições da BIOS, mas não a todas. Para cancelar a palavra-passe, prima <Enter> no item da palavra-passe e, quando solicitado a palavra-passe, introduza primeiro a correta. Quando for solicitada uma nova palavra-passe, prima <Enter> sem introduzir qualquer palavra-passe. Prima <Enter> novamente quando for solicitado a confirmar.
NOTE: Before setting the User Password, be sure to set the Administrator Password first.

Periféricos

Periféricos
AMD CPU fTPM
Ativa ou desativa a função TPM 2.0 integrada na CPU AMD. (Padrão: Ativado)
Primary Video Device (Nota)
Especifica a primeira iniciação da exibição do monitor a partir da placa gráfica PCI Express instalada ou da placa gráfica integrada.

IGD Video Define a placa gráfica integrada como o primeiro ecrã.
NB PCIe Slot Video Define a placa gráfica PCI Express no slot PCI Express controlado pela North Bridge como o primeiro ecrã. (Padrão)

Ambient LED
Ativa ou desativa o LED de áudio integrado. (Padrão: Ligado)
Legacy USB Support
Permite que o teclado/rato USB seja usado no MS-DOS. (Padrão: Ativado)
XHCI Hand-off
Determina se deve ativar o recurso "XHCI Hand-off" para um sistema operativo sem suporte "XHCI Hand-off". (Padrão: Ativado)
EHCI Hand-off
Determina se deve ativar o recurso "EHCI Hand-off" para um sistema operativo sem suporte "EHCI Hand-off". (Padrão: Desativado)
Port 60/64 Emulation
Ativa ou desativa a emulação das portas de E/S 64h e 60h. Isso deve ser ativado para suporte legado total para teclados/ratos USB no MS-DOS ou em sistemas operativos que não suportam nativamente dispositivos USB. (Padrão: Desativado)
USB Mass Storage Driver Support
Ativa ou desativa o suporte para dispositivos de armazenamento USB. (Padrão: Ativado)
USB Storage Devices
Exibe uma lista de dispositivos de armazenamento em massa USB conectados. Este item aparece apenas quando um dispositivo de armazenamento USB está instalado.

  • Trusted Computing
    Ativa ou desativa o Trusted Platform Module (TPM).
  • Super IO Configuration
    Serial Port 1 (Onboard COMA Connector)
    Ativa ou desativa a porta serial integrada. (Padrão: Ativado)
    Serial Port 2 (Onboard COMB Connector)
    Ativa ou desativa a porta serial integrada. (Padrão: Ativado)
    Parallel Port
    Ativa ou desativa a porta paralela integrada. (Padrão: Ativado)
  • NVMe Configuration
    Exibe informações sobre o seu SSD M.2 NVME PCIe, se instalado.
  • OffBoard SATA Controller Configuration
    Exibe informações sobre o seu SSD M.2 PCIe, se instalado.

Chipset

Chipset
IOMMU
Ativa ou desativa o suporte AMD IOMMU. (Padrão: Automático)
Integrated Graphics (Nota)
Ativa ou desativa a função gráfica integrada.

Auto A BIOS ativará ou desativará automaticamente a placa gráfica integrada, dependendo da placa gráfica instalada. (Padrão)
Disabled Desativa a placa gráfica integrada.

UMA Frame Buffer Size (Nota)
O tamanho do buffer de frames é a quantidade total de memória do sistema alocada exclusivamente para o controlador gráfico integrado. O MS-DOS, por exemplo, usará apenas esta memória para exibição. As opções são: Automático (padrão), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
SATA Mode
Ativa ou desativa o RAID para os controladores SATA integrados no Chipset ou configura os controladores SATA para o modo AHCI.

RAID Ativa o RAID para o controlador SATA.
AHCI Configura os controladores SATA para o modo AHCI. A Advanced Host Controller Interface (AHCI) é uma especificação de interface que permite que o driver de armazenamento ative recursos Serial ATA avançados, como Native Command Queuing e hot plug. (Padrão)

APU SATA Port Enable (M2F_32G Connector)
Ativa ou desativa o controlador SATA integrado na CPU. (Padrão: Ativado)
Chipset SATA Port Enable (SATA3 0, 1, 2, 3 Connectors)
Ativa ou desativa o controlador SATA integrado no Chipset. (Padrão: Ativado)
APU SATA Port 0 (M2F_32G Connector)
Exibe as informações do dispositivo M.2 SATA conectado. As informações aparecem apenas quando um dispositivo M.2 SATA está instalado.
Chipset SATA Port 0/1/2/3 (SATA3 0, 1, 2, 3 Connectors)
Exibe as informações do(s) dispositivo(s) SATA conectado(s).

(Nota) Este item está presente apenas quando instala uma CPU que suporta este recurso.

Energia

Energia
AC BACK
Determina o estado do sistema após o retorno da energia de uma perda de energia AC.

Memória O sistema retorna ao seu último estado de despertar conhecido após o retorno da energia AC.
Sempre Ligado O sistema é ligado após o retorno da energia AC.
Sempre Desligado O sistema permanece desligado após o retorno da energia AC. (Padrão)

Power On By Keyboard (Ligar com o Teclado)
Permite que o sistema seja ligado por um evento de despertar do teclado PS/2.
Nota: Para usar esta função, você precisa de uma fonte de alimentação ATX que forneça pelo menos 1A no cabo +5VSB.

Desativado Desativa esta função. (Padrão)
Password (Senha) Defina uma senha com 1 a 5 caracteres para ligar o sistema.
Keyboard 98 (Teclado 98) Pressione o botão POWER no teclado Windows 98 para ligar o sistema.
Any key (Qualquer tecla) Pressione qualquer tecla para ligar o sistema.

Power On Password (Senha para Ligar)
Defina a senha quando "Power On By Keyboard" (Ligar com o Teclado) estiver definido como "Password" (Senha). Pressione <Enter> neste item e defina uma senha com até 5 caracteres e, em seguida, pressione <Enter> para aceitar. Para ligar o sistema, digite a senha e pressione <Enter>.
Nota: Para cancelar a senha, pressione <Enter> neste item. Quando solicitado a senha, pressione <Enter> novamente sem inserir a senha para limpar as configurações de senha.
Power On By Mouse (Ligar com o Rato)
Permite que o sistema seja ligado por um evento de despertar do rato PS/2.
Nota: Para usar esta função, você precisa de uma fonte de alimentação ATX que forneça pelo menos 1A no cabo +5VSB.

Desativado Desativa esta função. (Padrão)
Move (Mover) Mova o rato para ligar o sistema.
Double Click (Clique Duplo) Clique duas vezes no botão esquerdo do rato para ligar o sistema.

ErP
Determina se o sistema deve consumir menos energia no estado S5 (desligado). Nota: Quando este item está definido como "Enabled" (Ativado), as seguintes funções ficarão indisponíveis: "Resume by Alarm" (Retomar por Alarme), evento de despertar PME, ligar com o rato, ligar com o teclado e "Wake on LAN" (Acordar na LAN).
Soft-Off by PWR-BTTN
Configura a forma de desligar o computador no modo MS-DOS usando o botão de energia.

Instant-Off Pressione o botão de energia e o sistema será desligado instantaneamente. (Padrão)
Delay 4 Sec. (Atraso de 4 Seg.) Pressione e segure o botão de energia por 4 segundos para desligar o sistema. Se o botão de energia for pressionado por menos de 4 segundos, o sistema entrará no modo de suspensão.

Resume by Alarm (Retomar por Alarme)
Determina se deve ligar o sistema em um horário desejado. (Padrão: Desativado) Se ativado, defina a data e a hora da seguinte forma:
Wake up day (Dia para acordar): Ligue o sistema em um horário específico em cada dia ou em um dia específico do mês.
Wake up hour/minute/second (Hora/minuto/segundo para acordar): Defina a hora em que o sistema será ligado automaticamente.
Nota: Ao usar esta função, evite o desligamento inadequado do sistema operacional ou a remoção da energia AC, caso contrário, as configurações podem não ser eficazes.
Wake on LAN (Acordar na LAN)
Ativa ou desativa a função "Wake on LAN" (Acordar na LAN). (Padrão: Ativado)
High Precision Event Timer
Ativa ou desativa o "High Precision Event Timer" (HPET) no sistema operacional. (Padrão: Ativado)

Salvar e Sair

Salvar e Sair
Save & Exit Setup (Salvar e Sair da Configuração)
Pressione <Enter> neste item e selecione "Yes" (Sim). Isso salva as alterações no CMOS e sai do programa de configuração do BIOS. Selecione "No" (Não) ou pressione <Esc> para retornar ao menu principal de configuração do BIOS.
Exit Without Saving (Sair Sem Salvar)
Pressione <Enter> neste item e selecione "Yes" (Sim). Isso sai da configuração do BIOS sem salvar as alterações feitas na configuração do BIOS no CMOS. Selecione "No" (Não) ou pressione <Esc> para retornar ao menu principal de configuração do BIOS.
Load Optimized Defaults (Carregar Padrões Otimizados)
Pressione <Enter> neste item e selecione "Yes" (Sim) para carregar as configurações padrão otimizadas do BIOS. As configurações padrão do BIOS ajudam o sistema a operar em estado ideal. Sempre carregue os padrões otimizados após atualizar o BIOS ou após limpar os valores do CMOS.
Boot Override (Substituir Inicialização)
Permite selecionar um dispositivo para inicializar imediatamente. Pressione <Enter> no dispositivo que você selecionar e selecione "Yes" (Sim) para confirmar. Seu sistema será reiniciado automaticamente e inicializado a partir desse dispositivo.
Save Profiles (Salvar Perfis)
Esta função permite salvar as configurações atuais do BIOS em um perfil. Você pode criar até 8 perfis e salvar como "Setup Profile 1" (Perfil de Configuração 1) ~ "Setup Profile 8" (Perfil de Configuração 8). Pressione <Enter> para concluir. Ou você pode selecionar "Select File in HDD/FDD/USB" (Selecionar Arquivo em HDD/FDD/USB) para salvar o perfil no seu dispositivo de armazenamento.
Load Profiles (Carregar Perfis)
Se o seu sistema ficar instável e você tiver carregado as configurações padrão do BIOS, você pode usar esta função para carregar as configurações do BIOS de um perfil criado anteriormente, sem a necessidade de reconfigurar as configurações do BIOS. Primeiro, selecione o perfil que deseja carregar e, em seguida, pressione <Enter> para concluir. Você pode selecionar "Select File in HDD/FDD/USB" (Selecionar Arquivo em HDD/FDD/USB) para inserir o perfil criado anteriormente a partir do seu dispositivo de armazenamento ou carregar o perfil criado automaticamente pelo BIOS, como reverter as configurações do BIOS para as últimas configurações que funcionaram corretamente (último registro bom conhecido).

Configurar um Conjunto RAID

Níveis de RAID

RAID 0 RAID 1 RAID 10
Número Mínimo de Discos Rígidos ≥2 2 4
Capacidade do Array Número de discos rígidos
* Tamanho do menor disco
Tamanho do menor disco (Número de discos rígidos/2)
* Tamanho do menor disco
Tolerância a Falhas Não Sim Sim

Antes de começar, prepare os seguintes itens:

  • Pelo menos dois discos rígidos SATA ou SSD M.2 SATA. (Para garantir um desempenho ideal, recomenda-se que utilize dois discos rígidos com modelo e capacidade idênticos).
  • Um disco de configuração do Windows.
  • Disco de drivers da placa-mãe.
  • Uma pen drive USB.

Configurar Controladores SATA

  1. Instalar discos rígidos
    Instale os discos rígidos/SSDs nos conectores SATA/M.2 na placa-mãe. Em seguida, conecte os conectores de alimentação da sua fonte de alimentação aos discos rígidos.
  1. Configurar o modo do controlador SATA na Configuração da BIOS
    Certifique-se de configurar o modo do controlador SATA corretamente na Configuração da BIOS do sistema.
    Passos:
    1. Ligue o computador e pressione <Delete> para entrar na Configuração da BIOS durante o POST (Power-On Self-Test). Em Chipset, certifique-se de que APU SATA Port Enable e Chipset SATA Port Enable estão ativados. Defina SATA Mode para RAID. Em seguida, salve as configurações e reinicie o computador.
    2. Se quiser configurar o UEFI RAID, siga os passos em "C-1". Para entrar no RAID ROM legado, salve as configurações e saia da Configuração da BIOS. Consulte "C-2" para obter mais informações.


Os menus de Configuração da BIOS descritos nesta seção podem diferir das configurações exatas para a sua placa-mãe. As opções reais do menu de Configuração da BIOS que verá dependerão da placa-mãe que tem e da versão da BIOS.

    1. Configuração UEFI RAID
      Apenas o Windows 10 de 64 bits suporta a configuração UEFI RAID.
      Passo:
      1. Na Configuração da BIOS, vá para BIOS e defina Windows 10 Features para Windows 10 e CSM Support para Disabled (Desativado). Salve as alterações e saia da Configuração da BIOS.
      2. Após a reinicialização do sistema, entre novamente na Configuração da BIOS. Em seguida, entre no sub-menu Peripherals\RAIDXpert2 Configuration Utility.
      3. No ecrã RAIDXpert2 Configuration Utility, pressione <Enter> em Array Management para entrar no ecrã Create Array. Em seguida, selecione um nível de RAID. Os níveis de RAID suportados incluem RAID 0, RAID 1 e RAID 10 (as seleções disponíveis dependem do número de discos rígidos instalados). Em seguida, pressione <Enter> em Select Physical Disks para entrar no ecrã Select Physical Disks.
      4. No ecrã Select Physical Disks, selecione os discos rígidos a serem incluídos no array RAID e defina-os para Enabled (Ativado). Em seguida, use a tecla de seta para baixo para mover para Apply Changes e pressione <Enter>. Em seguida, volte ao ecrã anterior e defina o Array Size, Array Size Unit, Read Cache Policy e Write Cache Policy.
      5. Após definir a capacidade, mova para Create Array e pressione <Enter> para começar.
      6. Após a conclusão, será levado de volta ao ecrã Array Management. Em Manage Array Properties pode ver o novo volume RAID e informações sobre o nível de RAID, nome do array, capacidade do array, etc.
    2. Configurar Legacy RAID ROM
      Entre no utilitário de configuração RAID BIOS legado para configurar um array RAID. Ignore este passo e prossiga com a instalação do sistema operativo Windows para uma configuração não RAID.
      Passo:
  1. Após o início do teste de memória POST e antes do início do arranque do sistema operativo, procure uma mensagem que diga "Press <Ctrl-R> to Configure" (Pressione <Ctrl-R> para Configurar). Pressione <Ctrl> + <R> para entrar no utilitário de configuração RAID BIOS.
  2. Para criar um novo array, pressione <Enter> na opção Create Array.
  3. A barra de seleção mover-se-á para a seção Disks no lado direito do ecrã. Selecione os discos rígidos a serem incluídos no array RAID. Use a tecla de seta para cima ou para baixo para selecionar um disco rígido e pressione <Insert>. O disco rígido selecionado será mostrado em verde. Para usar todos os discos rígidos, basta pressionar <A> para selecionar todos. Em seguida, pressione <Enter> e a barra de seleção mover-se-á para a seção User Input no canto inferior esquerdo do ecrã.
  4. Primeiro, selecione um modo RAID e pressione <Enter>. As seleções disponíveis dependem do número de discos rígidos instalados. Em seguida, siga as instruções no ecrã para especificar o tamanho do array. Pode selecionar All available space para usar o tamanho máximo permitido ou usar a tecla de seta para cima ou para baixo para ajustar o tamanho e pressione <Enter>.
  5. Selecione um modo de caching. As opções incluem Read/Write (Leitura/Escrita), Read Only (Apenas Leitura) e None (Nenhum). Em seguida, pressione <Enter> para prosseguir.
  6. Finalmente, aparecerá uma mensagem que diz "Confirm Creation of Array" (Confirmar Criação de Array). Pressione <C> para confirmar ou <Esc> para voltar ao ecrã anterior.
  7. Quando concluído, verá o novo array no ecrã principal. Para sair do utilitário RAID BIOS, pressione <Esc> e, em seguida, pressione <C> para confirmar.

Instalar o Driver SATA RAID/AHCI e o Sistema Operativo
Com as configurações corretas da BIOS, está pronto para instalar o sistema operativo.

Instalar o Sistema Operativo
Como alguns sistemas operativos já incluem o driver SATA RAID/AHCI, não precisa de instalar um driver RAID/AHCI separado durante o processo de instalação do Windows. Após a instalação do sistema operativo, recomendamos que instale todos os drivers necessários do disco de drivers da placa-mãe usando "Xpress Install" para garantir o desempenho e a compatibilidade do sistema. Se o sistema operativo a ser instalado exigir que forneça um driver SATA RAID/AHCI adicional durante o processo de instalação do SO, consulte os passos abaixo:

  1. Copie a pasta Hw10 na pasta \Boot no disco de drivers para a sua pen drive USB.
  2. Arranque a partir do disco de configuração do Windows e execute os passos de instalação padrão do SO. Quando o ecrã solicitar que carregue o driver aparecer, selecione Browse (Procurar).
  3. Insira a pen drive USB e, em seguida, procure a localização do driver. A localização do driver é a seguinte: \Hw10\RAID\x64
  4. Selecione AMD-RAID Bottom Device primeiro e clique em Next (Seguinte) para carregar o driver. Em seguida, selecione AMD-RAID Controller e clique em Next (Seguinte) para carregar o driver. Finalmente, continue a instalação do SO.

Visite o site da GIGABYTE para obter detalhes sobre a configuração de um array RAID.

Instalação de Drivers

  • Antes de instalar os drivers, primeiro instale o sistema operativo. (As instruções a seguir usam o Windows 10 como o sistema operativo de exemplo.)
  • Após instalar o sistema operativo, insira o disco de drivers da placa-mãe na sua unidade ótica. Clique na mensagem "Tap to choose what happens with this disc" ("Toque para escolher o que acontece com este disco") no canto superior direito do ecrã e selecione "Run Run.exe" ("Executar Run.exe"). (Ou vá para My Computer (O Meu Computador), clique duas vezes na unidade ótica e execute o programa Run.exe.)

"Xpress Install" irá digitalizar automaticamente o seu sistema e, em seguida, listar todos os drivers que são recomendados para instalar. Pode clicar no botão Xpress Install e "Xpress Install" irá instalar todos os drivers selecionados. Ou clique na seta ícone para instalar individualmente os drivers de que precisa.
Drivers Installation

Visite o site da GIGABYTE para obter mais informações sobre o software.

Visite o site da GIGABYTE para obter detalhes sobre a configuração do software de áudio.


Contacte-nos
GIGA-BYTE TECHNOLOGY CO., LTD.

Endereço: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Suporte Técnico e Não Técnico (Vendas/Marketing): http://esupport.gigabyte.com
Endereço WEB (Inglês): http://www.gigabyte.com
Endereço WEB (Chinês): http://www.gigabyte.tw

Identificar a Revisão da Sua Placa-Mãe
O número de revisão na sua placa-mãe tem este aspeto: "REV: X.X." Por exemplo, "REV: 1.0" significa que a revisão da placa-mãe é 1.0. Verifique a revisão da sua placa-mãe antes de atualizar a BIOS da placa-mãe, os drivers ou ao procurar informações técnicas.
Exemplo:
Identifying Your Motherboard Revision

Para obter mais detalhes sobre o produto, visite o site da GIGABYTE.

Direitos de Autor
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Todos os direitos reservados. As marcas comerciais mencionadas neste manual estão legalmente registadas nos seus respetivos proprietários.

Referências

Descarregar manual

Aqui pode descarregar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Descarregar GIGABYTE GA-A320MA-M.2 - Manual da Placa Mãe

Idiomas disponíveis

Índice
