GIGABYTE GA-A320MA-M.2 - Manuel de la Carte Mère

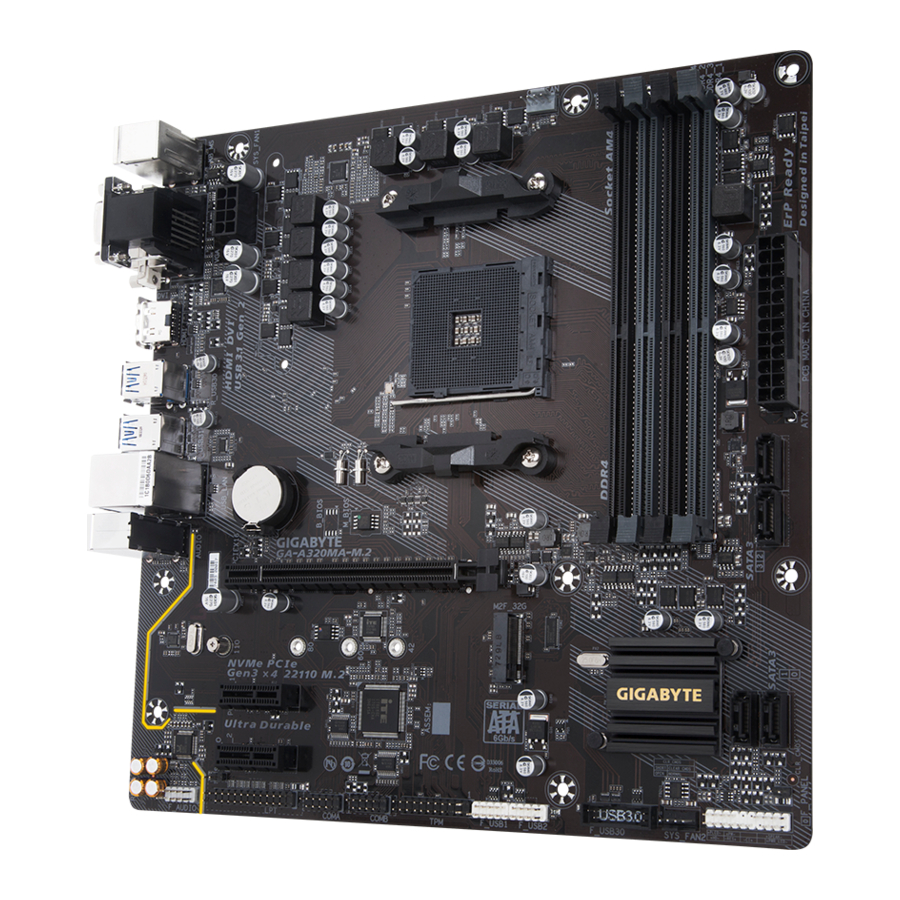

GA-A320MA-M.2 Disposition de la Carte Mère

Contenu de la Boîte

• carte mère GA-A320MA-M.2
• Disque de pilotes de la carte mère
• Manuel de l'utilisateur
• Deux câbles SATA
• Cache E/S

* Le contenu de la boîte ci-dessus est donné à titre indicatif seulement et les articles réels dépendront de l'emballage du produit que vous obtenez.
Le contenu de la boîte est sujet à modification sans préavis.

Installation du Matériel

Précautions d'installation

La carte mère contient de nombreux circuits et composants électroniques délicats qui peuvent être endommagés par une décharge électrostatique (DES). Avant l'installation, lisez attentivement le manuel de l'utilisateur et suivez ces procédures :

• Avant l'installation, assurez-vous que le châssis est adapté à la carte mère.
• Avant l'installation, ne retirez ni ne cassez l'autocollant S/N (numéro de série) de la carte mère ni l'autocollant de garantie fourni par votre revendeur. Ces autocollants sont nécessaires pour la validation de la garantie.
• Débranchez toujours l'alimentation CA en débranchant le cordon d'alimentation de la prise de courant avant d'installer ou de retirer la carte mère ou d'autres composants matériels.
• Lorsque vous connectez des composants matériels aux connecteurs internes de la carte mère, assurez-vous qu'ils sont branchés fermement et en toute sécurité.
• Lorsque vous manipulez la carte mère, évitez de toucher les broches métalliques ou les connecteurs.
• Il est préférable de porter un bracelet antistatique (DES) lors de la manipulation de composants électroniques tels que une carte mère, un CPU ou de la mémoire. Si vous n'avez pas de bracelet antistatique, gardez vos mains sèches et touchez d'abord un objet métallique pour éliminer l'électricité statique.
• Avant d'installer la carte mère, veuillez la placer sur un tapis antistatique ou dans un conteneur de blindage électrostatique.
• Avant de connecter ou de débrancher le câble d'alimentation de la carte mère, assurez-vous que l'alimentation est coupée.
• Avant d'allumer l'appareil, assurez-vous que la tension de l'alimentation électrique a été réglée conformément à la norme de tension locale.
• Avant d'utiliser le produit, veuillez vérifier que tous les câbles et connecteurs d'alimentation de vos composants matériels sont connectés.
• Pour éviter d'endommager la carte mère, ne laissez pas les vis entrer en contact avec le circuit de la carte mère ou ses composants.
• Assurez-vous qu'aucune vis ou composant métallique n'est laissé sur la carte mère ou à l'intérieur du boîtier de l'ordinateur.
• Ne placez pas le système informatique sur une surface inégale.
• Ne placez pas le système informatique dans un environnement à haute température ou humide.
• L'activation de l'alimentation de l'ordinateur pendant le processus d'installation peut entraîner des dommages aux composants du système ainsi que des blessures physiques pour l'utilisateur.
• Si vous n'êtes pas sûr des étapes d'installation ou si vous rencontrez un problème lié à l'utilisation du produit, veuillez consulter un technicien informatique certifié.
• Si vous utilisez un adaptateur, une rallonge électrique ou une multiprise, assurez-vous de consulter ses instructions d'installation et/ou de mise à la terre.

Spécifications du produit

CPU	Socket AM4 : Processeur AMD Ryzen ™ Processeurs AMD 7e génération série A/Athlon ™ (Rendez-vous sur le site web de GIGABYTE pour la liste de prise en charge des CPU la plus récente.)
Jeu de composants	AMD A320
Mémoire	4 slots DIMM DDR4 prenant en charge jusqu'à 64 Go de mémoire système Architecture mémoire double canal Prise en charge des modules de mémoire DDR4 2667 (Remarque) /2400/2133 MHz Prise en charge des modules de mémoire ECC Un-buffered DIMM 1Rx8/2Rx8 (fonctionnent en mode non-ECC) Prise en charge des modules de mémoire non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Prise en charge des modules de mémoire Extreme Memory Profile (XMP) (Rendez-vous sur le site web de GIGABYTE pour les vitesses et les modules de mémoire pris en charge les plus récents.)
Graphiques intégrés	Processeur graphique intégré : 1 port D-Sub, prenant en charge une résolution maximale de 1920x1200@60 Hz 1 port DVI-D, prenant en charge une résolution maximale de 1920x1200@60 Hz * Le port DVI-D ne prend pas en charge la connexion D-Sub via un adaptateur. 1 port HDMI, prenant en charge une résolution maximale de 4096x2160@24 Hz * Prise en charge de la version HDMI 1.4. Prise en charge de jusqu'à 3 écrans simultanément Mémoire partagée maximale de 2 Go
Audio	Codec Realtek ® ALC887 Audio haute définition 2/4/5.1/7.1-canaux * Pour configurer l'audio 7.1 canaux, vous devez utiliser un module audio de panneau avant HD et activer la fonction audio multicanal via le pilote audio. Prise en charge de S/PDIF Out
LAN	Puce Realtek ® GbE LAN (10/100/1000 Mbit)
Slots d'extension	1 slot PCI Express x16, fonctionnant à x16 (PCIEX16) (Remarque) (Le slot PCIEX16 est conforme à la norme PCI Express 3.0.) 2 slots PCI Express x1 (Les slots PCIEX1 sont conformes à la norme PCI Express 2.0.)
Interface de stockage	1 connecteur M.2 (Socket 3, clé M, prise en charge des SSD de type 2242/2260/2280/22110 SATA et PCIe x4 (Remarque) /x2) 4 connecteurs SATA 6Gb/s Prise en charge des RAID 0, RAID 1 et RAID 10
USB	Chipset : 1 port USB 3.1 Gen 2 Type-A (rouge) sur le panneau arrière 2 ports USB 3.1 Gen 1 (disponibles via l'en-tête USB interne) 6 ports USB 2.0/1.1 (2 ports sur le panneau arrière, 4 ports disponibles via les en-têtes USB internes) CPU : 3 ports USB 3.1 Gen 1 sur le panneau arrière
Connecteurs internes	1 connecteur d'alimentation principal ATX 24 broches 1 connecteur d'alimentation ATX 12V 8 broches 1 connecteur M.2 Socket 3 4 connecteurs SATA 6Gb/s 1 en-tête de ventilateur CPU 2 en-têtes de ventilateur système 1 en-tête de panneau avant 1 en-tête audio de panneau avant 1 en-tête S/PDIF Out 1 en-tête USB 3.1 Gen 1 2 en-têtes USB 2.0/1.1 1 en-tête Trusted Platform Module (TPM) 2 en-têtes de port série 1 en-tête de port parallèle 1 cavalier Clear CMOS
Connecteurs du panneau arrière	1 port souris PS/2 1 port clavier PS/2 1 port D-Sub 1 port DVI-D 1 port HDMI 1 port USB 3.1 Gen 2 Type-A (rouge) 3 ports USB 3.1 Gen 1 2 ports USB 2.0/1.1 1 port RJ-45 3 prises audio (entrée ligne, sortie ligne, entrée micro)
Contrôleur E/S	Puce contrôleur E/S iTE ®
Moniteur matériel	Détection de tension Détection de température Détection de la vitesse du ventilateur Avertissement de surchauffe Avertissement de panne de ventilateur Contrôle de la vitesse du ventilateur * La prise en charge de la fonction de contrôle de la vitesse du ventilateur dépendra du ventilateur que vous installez.
BIOS	1 flash 128 Mbit Utilisation d'un BIOS AMI UEFI sous licence PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Fonctionnalités uniques	Prise en charge de l'APP Center * Les applications disponibles dans l'APP Center peuvent varier selon le modèle de carte mère. Les fonctions prises en charge par chaque application peuvent également varier en fonction des spécifications de la carte mère. @BIOS 3D OSD AutoGreen Ambient LED BIOS Setup Cloud Station Color Temperature EasyTune Fast Boot Game Boost ON/OFF Charge Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker V-Tuner Prise en charge de Q-Flash Prise en charge de Xpress Install
Logiciels fournis	Norton ® Internet Security (version OEM) cFosSpeed
Système d'exploitation	Prise en charge de Windows 10 64-bit Prise en charge de Windows 7 64-bit * Veuillez télécharger le "Windows USB Installation Tool" sur le site web de GIGABYTE et l'installer avant d'installer Windows 7.
Facteur de forme	Facteur de forme Micro ATX ; 24.4cm x 24.4cm

^(Remarque) Le support réel peut varier selon le CPU.

* GIGABYTE se réserve le droit d'apporter toute modification aux spécifications du produit et aux informations y afférentes sans préavis.

Veuillez consulter le site web de GIGABYTE pour les listes de prise en charge des CPU, modules de mémoire, SSD et périphériques M.2.

Veuillez consulter la page Support\Utility List sur le site web de GIGABYTE pour télécharger la dernière version des applications.

Installation du CPU

Lisez les directives suivantes avant de commencer à installer le CPU :

• Assurez-vous que la carte mère prend en charge le CPU. (Consultez le site Web de GIGABYTE pour la liste de compatibilité CPU la plus récente.)
• Éteignez toujours l'ordinateur et débranchez le cordon d'alimentation de la prise de courant avant d'installer le CPU pour éviter d'endommager le matériel.
• Localisez la broche un du CPU. Le CPU ne peut pas être inséré s'il est mal orienté.
• Appliquez une couche uniforme et fine de pâte thermique sur la surface du CPU.
• Ne mettez pas l'ordinateur sous tension si le refroidisseur de CPU n'est pas installé, sinon une surchauffe et des dommages au CPU pourraient survenir.
• Réglez la fréquence hôte du CPU conformément aux spécifications du CPU. Il n'est pas recommandé de régler la fréquence du bus système au-delà des spécifications matérielles, car elle ne répond pas aux exigences standard des périphériques. Si vous souhaitez régler la fréquence au-delà des spécifications standard, veuillez le faire en fonction des spécifications de votre matériel, y compris le CPU, la carte graphique, la mémoire, le disque dur, etc.

Installation du CPU
Localisez la broche un (indiquée par un petit triangle) du socket du CPU et le CPU.

Installation de la mémoire

Lisez les directives suivantes avant de commencer à installer la mémoire :

• Assurez-vous que la carte mère prend en charge la mémoire. Il est recommandé d'utiliser des modules de mémoire de même capacité, marque, vitesse et puces. (Consultez le site Web de GIGABYTE pour les dernières vitesses et modules de mémoire pris en charge.)
• Éteignez toujours l'ordinateur et débranchez le cordon d'alimentation de la prise de courant avant d'installer la mémoire pour éviter d'endommager le matériel.
• Les modules de mémoire ont une conception anti-erreur. Un module de mémoire ne peut être installé que dans une seule direction. Si vous ne parvenez pas à insérer la mémoire, changez de direction.

Configuration mémoire Dual Channel
Cette carte mère dispose de quatre sockets mémoire et prend en charge la technologie Dual Channel. Une fois la mémoire installée, le BIOS détectera automatiquement les spécifications et la capacité de la mémoire. L'activation du mode mémoire Dual Channel doublera la bande passante mémoire d'origine. Les quatre sockets mémoire sont divisés en deux canaux et chaque canal dispose de deux sockets mémoire comme suit :
Canal A : DDR4_2, DDR4_4
Canal B : DDR4_1, DDR4_3
Veuillez visiter le site Web de GIGABYTE pour plus de détails sur l'installation du matériel.

Tableau des configurations mémoire Dual Channel :

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
2 Modules	- -	DS/SS	- -	DS/SS
	DS/SS	- -	DS/SS	- -
4 Modules	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Unilatéral, DS=Double-face, "- -"=Pas de mémoire)

En raison des limitations du CPU, lisez les directives suivantes avant d'installer la mémoire en mode Dual Channel.

1. Le mode Dual Channel ne peut pas être activé si un seul module de mémoire est installé.
2. Lors de l'activation du mode Dual Channel avec deux ou quatre modules de mémoire, il est recommandé d'utiliser des modules de même capacité, marque, vitesse et puces, et de les installer dans les sockets de même couleur. Pour des performances optimales, lors de l'activation du mode Dual Channel avec deux modules de mémoire, nous vous recommandons de les installer dans les sockets DDR4_1 et DDR4_2.

Installation d'une carte d'extension

Lisez les directives suivantes avant de commencer à installer une carte d'extension :

• Assurez-vous que la carte mère prend en charge la carte d'extension. Lisez attentivement le manuel fourni avec votre carte d'extension.
• Éteignez toujours l'ordinateur et débranchez le cordon d'alimentation de la prise de courant avant d'installer une carte d'extension pour éviter d'endommager le matériel.

Connecteurs du panneau arrière

1. Port Clavier PS/2 et Souris PS/2
   Utilisez le port supérieur (vert) pour connecter une souris PS/2 et le port inférieur (violet) pour connecter un clavier PS/2.
2. Port D-Sub
   Le port D-Sub prend en charge un connecteur D-Sub à 15 broches et une résolution maximale de 1920x1200@60 Hz (les résolutions réelles prises en charge dépendent du moniteur utilisé). Connectez un moniteur prenant en charge la connexion D-Sub à ce port.
3. Port DVI-D ^(Remarque)
   Le port DVI-D est conforme à la spécification DVI-D et prend en charge une résolution maximale de 1920x1200@60 Hz (les résolutions réelles prises en charge dépendent du moniteur utilisé). Connectez un moniteur prenant en charge la connexion DVI-D à ce port.
4. Port HDMI

   Le port HDMI est compatible HDCP et prend en charge les formats audio Dolby TrueHD et DTS HD Master Audio. Il prend également en charge une sortie audio LPCM 8 canaux jusqu'à 192 KHz/24 bits. Vous pouvez utiliser ce port pour connecter votre moniteur compatible HDMI. La résolution maximale prise en charge est de 4096x2160@24 Hz, mais les résolutions réelles prises en charge dépendent du moniteur utilisé.


• Après avoir installé le périphérique HDMI, assurez-vous de définir le périphérique de lecture audio par défaut sur HDMI. (Le nom de l'élément peut différer selon votre système d'exploitation.)
• Pour configurer une triple-affichage, vous devez d'abord installer les pilotes de la carte mère dans le système d'exploitation.

5. Port USB 3.1 Gen 1
   Le port USB 3.1 Gen 1 prend en charge la spécification USB 3.1 Gen 1 et est compatible avec la spécification USB 2.0. Utilisez ce port pour les périphériques USB.
6. Port USB 3.1 Gen 2 Type-A (Rouge)
   Le port USB 3.1 Gen 2 Type-A prend en charge la spécification USB 3.1 Gen 2 et est compatible avec les spécifications USB 3.1 Gen 1 et USB 2.0. Utilisez ce port pour les périphériques USB.
7. Port LAN RJ-45
   Le port LAN Gigabit Ethernet fournit une connexion Internet avec un débit de données allant jusqu'à 1 Gbps. Ce qui suit décrit les états des voyants LED du port LAN.


   Voyant LED de connexion/vitesse :

   État	Description
   Orange	Taux de transfert de 1 Gbps
   Vert	Taux de transfert de 100 Mbps
   Éteint	Taux de transfert de 10 Mbps

   Voyant LED d'activité :

   État	Description
   Clignotant	Transmission ou réception de données en cours
   Éteint	Aucune transmission ou réception de données en cours

8. Port USB 2.0/1.1
   Le port USB prend en charge la spécification USB 2.0/1.1. Utilisez ce port pour les périphériques USB.
9. Entrée ligne (Bleu)
   La prise d'entrée ligne. Utilisez cette prise audio pour les périphériques d'entrée ligne tels qu'un lecteur optique, un baladeur, etc.
10. Sortie ligne (Vert)
    La prise de sortie ligne. Utilisez cette prise audio pour un casque ou un haut-parleur 2 canaux. Cette prise peut être utilisée pour connecter des haut-parleurs avant dans une configuration audio 4/5.1/7.1 canaux.
11. Entrée micro (Rose)
    La prise d'entrée micro.

Pour configurer l'audio 7.1 canaux, vous devez utiliser un module audio de panneau avant HD et activer la fonction audio multi-canal via le pilote audio. Veuillez visiter le site Web de GIGABYTE pour plus d'informations logicielles.

• Lorsque vous retirez le câble connecté à un connecteur du panneau arrière, retirez d'abord le câble de votre périphérique, puis de la carte mère.
• Lorsque vous retirez le câble, tirez-le tout droit hors du connecteur. Ne le faites pas bouger latéralement pour éviter un court-circuit électrique à l'intérieur du connecteur du câble.

^(Remarque) Le port DVI-D ne prend pas en charge la connexion D-Sub par adaptateur.

Connecteurs Internes

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1/SYS_FAN2
5. SATA3 0/1/2/3
6. M2F_32G
7. SPDIF_O
8. F_PANEL

9. F_AUDIO
10. COMA/COMB
11. LPT
12. F_USB30
13. F_USB1/F_USB2
14. TPM
15. BAT
16. CLR_CMOS

Lisez les directives suivantes avant de connecter des périphériques externes :

• Assurez-vous d'abord que vos périphériques sont compatibles avec les connecteurs auxquels vous souhaitez les brancher.
• Avant d'installer les périphériques, assurez-vous de les éteindre ainsi que votre ordinateur. Débranchez le cordon d'alimentation de la prise murale pour éviter d'endommager les périphériques.
• Après avoir installé le périphérique et avant d'allumer l'ordinateur, assurez-vous que le câble du périphérique a été solidement fixé au connecteur de la carte mère.

1/2) ATX_12V/ATX (Connecteur d'alimentation 12V 2x4 et Connecteur d'alimentation principal 2x12)
Grâce à l'utilisation du connecteur d'alimentation, l'alimentation peut fournir une puissance stable suffisante à tous les composants de la carte mère. Avant de connecter le connecteur d'alimentation, assurez-vous d'abord que l'alimentation est coupée et que tous les périphériques sont correctement installés. Le connecteur d'alimentation possède une conception anti-erreur. Connectez le câble d'alimentation au connecteur d'alimentation dans la bonne orientation. Le connecteur d'alimentation 12V alimente principalement le CPU. Si le connecteur d'alimentation 12V n'est pas connecté, l'ordinateur ne démarrera pas.

Pour répondre aux exigences d'extension, il est recommandé d'utiliser une alimentation capable de supporter une consommation électrique élevée (500W ou plus). Si une alimentation qui ne fournit pas la puissance requise est utilisée, le résultat peut entraîner un système instable ou impossible à démarrer.

N° de broche	Définition	N° de broche	Définition
1	GND (Uniquement pour 12V 2x4 broches)	5	+12V (Uniquement pour 12V 2x4 broches)
2	GND (Uniquement pour 12V 2x4 broches)	6	+12V (Uniquement pour 12V 2x4 broches)
3	GND	7	+12V
4	GND	8	+12V

N° de broche	Définition	N° de broche	Définition
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (Marche/Arrêt logiciel)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good (Alimentation correcte)	20	NC (Non Connecté)
9	5VSB (veille +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Uniquement pour ATX 2x12 broches)	23	+5V (Uniquement pour ATX 2x12 broches)
12	3.3V (Uniquement pour ATX 2x12 broches)	24	GND (Uniquement pour ATX 2x12 broches)

3/4) CPU_FAN/SYS_FAN1/SYS_FAN2 (Connecteurs de ventilateur)
Tous les connecteurs de ventilateur sur cette carte mère sont à 4 broches. La plupart des connecteurs de ventilateur possèdent une conception d'insertion anti-erreur. Lors de la connexion d'un câble de ventilateur, assurez-vous de le connecter dans la bonne orientation (le fil du connecteur noir est le fil de terre). La fonction de contrôle de vitesse nécessite l'utilisation d'un ventilateur avec une conception de contrôle de vitesse de ventilateur. Pour une dissipation thermique optimale, il est recommandé d'installer un ventilateur système à l'intérieur du châssis.

N° de broche	Définition
1	GND
2	Contrôle de vitesse de tension
3	Sonde
4	Contrôle de vitesse PWM

• Assurez-vous de connecter les câbles des ventilateurs aux connecteurs de ventilateur pour éviter que votre CPU et votre système ne surchauffent. Une surchauffe peut endommager le CPU ou entraîner un blocage du système.
• Ces connecteurs de ventilateur ne sont pas des blocs de cavaliers de configuration. Ne placez pas de capuchon de cavalier sur les connecteurs.

5. SATA3 0/1/2/3 (Connecteurs SATA 6Gb/s)
   Les connecteurs SATA sont conformes à la norme SATA 6Gb/s et sont compatibles avec les normes SATA 3Gb/s et SATA 1.5Gb/s. Chaque connecteur SATA prend en charge un seul périphérique SATA. Les connecteurs SATA prennent en charge RAID 0, RAID 1 et RAID 10. Reportez-vous au chapitre "Configuring a RAID Set" (Configuration d'un ensemble RAID), pour les instructions sur la configuration d'un tableau RAID.


   N° de broche	Définition
   1	GND
   2	TXP
   3	TXN
   4	GND
   5	RXN
   6	RXP
   7	GND

6. M2F_32G (Connecteur M.2 Socket 3)
   Le connecteur M.2 prend en charge les SSD M.2 SATA et les SSD M.2 PCIe, et prend en charge la configuration RAID SATA. Veuillez noter qu'un SSD M.2 PCIe ne peut pas être utilisé pour créer un tableau RAID. Reportez-vous au chapitre "Configuring a RAID Set" (Configuration d'un ensemble RAID), pour les instructions sur la configuration d'un tableau RAID.

   Suivez les étapes ci-dessous pour installer correctement un SSD M.2 dans le connecteur M.2.
   1. Utilisez un tournevis pour dévisser la vis et l'écrou de la carte mère. Localisez le trou de montage approprié pour le SSD M.2 à installer, puis vissez d'abord l'écrou.
   2. Faites glisser le SSD M.2 dans le connecteur en l'inclinant.
   3. Appuyez sur le SSD M.2, puis fixez-le avec la vis.

      Sélectionnez le trou approprié pour le SSD M.2 à installer et refixez la vis et l'écrou.

7. SPDIF_O (Connecteur de sortie S/PDIF)
   Ce connecteur prend en charge la sortie numérique S/PDIF et connecte un câble audio numérique S/PDIF (fourni par les cartes d'extension) pour la sortie audio numérique de votre carte mère vers certaines cartes d'extension comme les cartes graphiques et les cartes son. Par exemple, certaines cartes graphiques peuvent nécessiter l'utilisation d'un câble audio numérique S/PDIF pour la sortie audio numérique de votre carte mère vers votre carte graphique si vous souhaitez connecter un écran HDMI à la carte graphique et avoir une sortie audio numérique depuis l'écran HDMI en même temps. Pour des informations sur la connexion du câble audio numérique S/PDIF, lisez attentivement le manuel de votre carte d'extension.


   N° de broche	Définition
   1	SPDIFO
   2	GND

8. F_PANEL (Connecteur du panneau avant)
   Connectez l'interrupteur d'alimentation, l'interrupteur de réinitialisation, le haut-parleur, l'interrupteur/capteur d'intrusion du châssis et l'indicateur d'état du système sur le châssis à ce connecteur, conformément aux affectations de broches ci-dessous. Notez les broches positives et négatives avant de connecter les câbles.

   • PLED/PWR_LED (LED d'alimentation):

     État du système	LED
     S0	Activée
     S3/S4/S5	Désactivée

     Se connecte à l'indicateur d'état d'alimentation sur le panneau avant du châssis. La LED est allumée lorsque le système est en fonctionnement. La LED est éteinte lorsque le système est en état de veille S3/S4 ou éteint (S5). S S

   • PW (Interrupteur d'alimentation) :
     Se connecte à l'interrupteur d'alimentation sur le panneau avant du châssis. Vous pouvez configurer la manière d'éteindre votre système à l'aide de l'interrupteur d'alimentation (voir le chapitre "BIOS Setup" (Configuration du BIOS), "Power" (Alimentation), pour plus d'informations).
   • SPEAK (Haut-parleur) : Se connecte au haut-parleur sur le panneau avant du châssis. Le système signale l'état de démarrage du système en émettant un code sonore. Un seul bip court sera émis si aucun problème n'est détecté au démarrage du système.
   • HD (LED d'activité du disque dur) : Se connecte à la LED d'activité du disque dur sur le panneau avant du châssis. La LED est allumée lorsque le disque dur lit ou écrit des données.
   • RES (Bouton de réinitialisation) : Se connecte au bouton de réinitialisation sur le panneau avant du châssis. Appuyez sur le bouton de réinitialisation pour redémarrer l'ordinateur si l'ordinateur se fige et ne parvient pas à effectuer un redémarrage normal.
   • CI (Connecteur d'intrusion de châssis) : Se connecte au commutateur/capteur d'intrusion de châssis sur le châssis qui peut détecter si le couvercle du châssis a été retiré. Cette fonction nécessite un châssis équipé d'un commutateur/capteur d'intrusion de châssis.
   • NC : Aucune connexion.

     La conception du panneau avant peut varier selon le châssis. Un module de panneau avant se compose principalement d'un interrupteur d'alimentation, d'un bouton de réinitialisation, d'une LED d'alimentation, d'une LED d'activité du disque dur, d'un haut-parleur, etc. Lors de la connexion de votre module de panneau avant de châssis à ce connecteur, assurez-vous que les affectations des fils et des broches correspondent correctement.

9. F_AUDIO (Connecteur audio du panneau avant)
   Le connecteur audio du panneau avant prend en charge l'audio Intel High Definition (HD). Vous pouvez connecter votre module audio de panneau avant de châssis à ce connecteur. Assurez-vous que les affectations des fils du connecteur du module correspondent aux affectations des broches du connecteur de la carte mère. Une connexion incorrecte entre le connecteur du module et le connecteur de la carte mère rendra l'appareil inutilisable ou pourra même l'endommager.


   N° de broche	Définition
   1	MIC2_L
   2	GND
   3	MIC2_R
   4	NC
   5	LINE2_R
   6	Sense
   7	FAUDIO_JD
   8	No Pin
   9	LINE2_L
   10	Sense



   Certains châssis fournissent un module audio de panneau avant avec des connecteurs séparés sur chaque fil au lieu d'une seule prise. Pour des informations sur la connexion du module audio du panneau avant ayant des affectations de fils différentes, veuillez contacter le fabricant du châssis.

10. COMA/COMB (Connecteurs de port série)
    Le connecteur COM peut fournir un port série via un câble de port COM optionnel. Pour l'achat du câble de port COM optionnel, veuillez contacter votre revendeur local.


    N° de broche	Définition	N° de broche	Définition
    1	NDCD-	6	NDSR-
    2	NSIN	7	NRTS-
    3	NSOUT	8	NCTS-
    4	NDTR-	9	NRI-
    5	GND	10	No Pin

11. LPT (Connecteur de port parallèle)
    Le connecteur LPT peut fournir un port parallèle via un câble de port LPT optionnel. Pour l'achat du câble de port LPT optionnel, veuillez contacter votre revendeur local.


    N° de broche	Définition	N° de broche	Définition	N° de broche	Définition
    1	STB-	10	GND	19	ACK-
    2	AFD-	11	PD4	20	GND
    3	PD0	12	GND	21	BUSY
    4	ERR-	13	PD5	22	GND
    5	PD1	14	GND	23	PE
    6	INIT-	15	PD6	24	No Pin
    7	PD2	16	GND	25	SLCT
    8	SLIN-	17	PD7	26	GND
    9	PD3	18	GND

12. F_USB30 (Connecteur USB 3.1 Gen 1)
    Le connecteur est conforme aux spécifications USB 3.1 Gen 1 et USB 2.0 et peut fournir deux ports USB. Pour l'achat du panneau avant optionnel de 3,5" qui fournit deux ports USB 3.1 Gen 1, veuillez contacter votre revendeur local.


    N° de broche	Définition	N° de broche	Définition
    1	VBUS	11	D2+
    2	SSRX1-	12	D2-
    3	SSRX1+	13	GND
    4	GND	14	SSTX2+
    5	SSTX1-	15	SSTX2-
    6	SSTX1+	16	GND
    7	GND	17	SSRX2+
    8	D1-	18	SSRX2-
    9	D1+	19	VBUS
    10	NC	20	No Pin

13. F_USB1/F_USB2 (Connecteurs USB 2.0/1.1)
    Ces connecteurs sont conformes aux spécifications USB 2.0/1.1. Chaque connecteur USB peut fournir deux ports USB via un support USB optionnel. Pour l'achat du support USB optionnel, veuillez contacter votre revendeur local.


    N° de broche	Définition	N° de broche	Définition
    1	Power (5V)	6	USB DY+
    2	Power (5V)	7	GND
    3	USB DX-	8	GND S
    4	USB DY-	9	No Pin
    5	USB DX+	10	NC

• Ne branchez pas le câble de la nappe IEEE 1394 (2x5 broches) sur l'en-tête USB 2.0/1.1.
• Avant d'installer le support USB, assurez-vous d'éteindre votre ordinateur et de débrancher le cordon d'alimentation de la prise secteur pour éviter d'endommager le support USB.

14. TPM (Trusted Platform Module Header)
    Vous pouvez connecter un module TPM (Trusted Platform Module) à cet en-tête.


    N° de broche	Définition	N° de broche	Définition
    1	LCLK	11	LAD0
    2	GND	12	GND
    3	LFRAME	13	NC
    4	Pas de broche	14	NC
    5	LRESET	15	SB3V
    6	NC	16	SERIRQ
    7	LAD3	17	GND
    8	LAD2	18	NC
    9	VCC3	19	NC
    10	LAD1	20	NC

15. BAT (Batterie)
    La batterie fournit l'alimentation pour maintenir les valeurs (telles que les configurations du BIOS, la date et l'heure) dans le CMOS lorsque l'ordinateur est éteint. Remplacez la batterie lorsque sa tension tombe à un niveau bas, sinon les valeurs du CMOS pourraient être inexactes ou perdues.
    Vous pouvez effacer les valeurs du CMOS en retirant la batterie :

    1. Éteignez votre ordinateur et débranchez le cordon d'alimentation.
    2. Retirez délicatement la batterie de son support et attendez une minute. (Ou utilisez un objet métallique comme un tournevis pour toucher les bornes positive et négative du support de batterie, en les mettant en court-circuit pendant 5 secondes.)
    3. Remplacez la batterie.
    4. Branchez le cordon d'alimentation et redémarrez votre ordinateur.


• Éteignez toujours votre ordinateur et débranchez le cordon d'alimentation avant de remplacer la batterie.
• Remplacez la batterie par une équivalente. Des dommages à vos appareils peuvent survenir si la batterie est remplacée par un modèle incorrect.
• Contactez le lieu d'achat ou le revendeur local si vous n'êtes pas en mesure de remplacer la batterie vous-même ou si vous avez des doutes sur le modèle de batterie.
• Lors de l'installation de la batterie, notez l'orientation du côté positif (+) et du côté négatif (-) de la batterie (le côté positif doit être orienté vers le haut).
• Les batteries usagées doivent être traitées conformément aux réglementations environnementales locales.

16. CLR_CMOS (Cavalier d'effacement du CMOS)
    Utilisez ce cavalier pour effacer la configuration du BIOS et réinitialiser les valeurs du CMOS aux paramètres d'usine. Pour effacer les valeurs du CMOS, utilisez un objet métallique comme un tournevis pour toucher les deux broches pendant quelques secondes.

    	Ouvert : Normal
    	Court-circuité : Effacer les valeurs CMOS

    • Éteignez toujours votre ordinateur et débranchez le cordon d'alimentation de la prise secteur avant d'effacer les valeurs du CMOS.
    • Après le redémarrage du système, accédez au BIOS Setup (Configuration du BIOS) pour charger les paramètres d'usine (sélectionnez Load Optimized Defaults (Charger les valeurs optimisées par défaut)) ou configurez manuellement les paramètres du BIOS (reportez-vous au Chapter "BIOS Setup" (Chapitre "Configuration du BIOS") pour les configurations du BIOS).

Configuration du BIOS

Le BIOS (Basic Input and Output System) enregistre les paramètres matériels du système dans le CMOS de la carte mère. Ses fonctions principales incluent l'exécution du test d'autodiagnostic au démarrage (POST) lors du démarrage du système, la sauvegarde des paramètres système et le chargement du système d'exploitation, etc. Le BIOS comprend un programme de configuration du BIOS qui permet à l'utilisateur de modifier les paramètres de configuration de base du système ou d'activer certaines fonctionnalités du système. Lorsque l'alimentation est coupée, la pile de la carte mère fournit l'alimentation nécessaire au CMOS pour conserver les valeurs de configuration dans le CMOS. Pour accéder au programme de configuration du BIOS, appuyez sur la touche <Suppr> pendant le POST lorsque l'ordinateur est allumé. Pour mettre à jour le BIOS, utilisez l'utilitaire GIGABYTE Q-Flash ou @BIOS.

• Q-Flash permet à l'utilisateur de mettre à jour ou de sauvegarder le BIOS rapidement et facilement sans entrer dans le système d'exploitation.
• @BIOS est un utilitaire basé sur Windows qui recherche et télécharge la dernière version du BIOS depuis Internet et met à jour le BIOS.

• Étant donné que le flashage du BIOS est potentiellement risqué, si vous ne rencontrez pas de problèmes avec la version actuelle du BIOS, il est recommandé de ne pas flasher le BIOS. Pour flasher le BIOS, faites-le avec prudence. Un flashage inadéquat du BIOS peut entraîner un dysfonctionnement du système.
• Il est recommandé de ne pas modifier les paramètres par défaut (sauf si nécessaire) afin de prévenir l'instabilité du système ou d'autres résultats inattendus. Une modification inadéquate des paramètres peut entraîner l'échec du démarrage du système. Si cela se produit, essayez d'effacer les valeurs du CMOS et de réinitialiser la carte aux valeurs par défaut. (Reportez-vous à la section "Load Optimized Defaults" (Charger les paramètres optimisés par défaut) de ce chapitre ou aux introductions du cavalier de la pile/effacement du CMOS pour savoir comment effacer les valeurs du CMOS.)

Écran de démarrage

L'écran de logo de démarrage suivant apparaîtra au démarrage de l'ordinateur.
(Version de BIOS exemple : F1a)

Il existe deux modes BIOS différents comme suit et vous pouvez utiliser la touche <F2> pour basculer entre les deux modes. Le mode Configuration classique offre des paramètres BIOS détaillés. Vous pouvez appuyer sur les touches fléchées de votre clavier pour naviguer parmi les éléments et appuyer sur <Entrée> pour accepter ou entrer dans un sous-menu. Ou vous pouvez utiliser votre souris pour sélectionner l'élément souhaité. Le mode Facile permet aux utilisateurs de visualiser rapidement les informations de leur système actuel ou d'effectuer des ajustements pour des performances optimales. En mode Facile, vous pouvez utiliser votre souris pour parcourir les éléments de configuration.

• Lorsque le système n'est pas stable comme d'habitude, sélectionnez l'élément Load Optimized Defaults (Charger les paramètres optimisés par défaut) pour réinitialiser votre système à ses valeurs par défaut.
• Les menus de configuration du BIOS décrits dans ce chapitre sont donnés à titre indicatif uniquement et peuvent différer selon la version du BIOS.

M.I.T.

Le fait que le système fonctionne de manière stable avec les paramètres d'overclocking/surtension que vous avez définis dépend de la configuration globale de votre système. Un overclocking/une surtension incorrect(e) peut entraîner des dommages au CPU, au chipset ou à la mémoire, et réduire la durée de vie utile de ces composants. Cette page est destinée uniquement aux utilisateurs avancés et nous vous recommandons de ne pas modifier les paramètres par défaut afin de prévenir l'instabilité du système ou d'autres résultats inattendus. (Une modification inadéquate des paramètres peut empêcher le système de démarrer. Si cela se produit, effacez les valeurs CMOS et réinitialisez la carte aux valeurs par défaut.)

• Paramètres de fréquence avancés
  Valeur de l'horloge hôte
  Affiche la fréquence d'horloge hôte actuelle.
  Ratio d'horloge CPU
  Permet de modifier le ratio d'horloge du CPU installé. La plage de réglage dépend du CPU installé.
  Fréquence CPU
  Affiche la fréquence de fonctionnement actuelle du CPU.
• Paramètres avancés du cœur CPU
  Ratio d'horloge CPU, Fréquence CPU
  Les paramètres ci-dessus sont synchronisés avec ceux des mêmes éléments dans le menu Paramètres de fréquence avancés.
  Boost de performance du cœur ^(Note)
  Permet de déterminer s'il faut activer la technologie Core Performance Boost (CPB), une technologie d'amélioration des performances du CPU. (Par défaut : Auto)
  Ratio de Boost de performance du cœur ^(Note)
  Permet de modifier le ratio pour le CPB. La plage de réglage dépend du CPU installé. (Par défaut : Auto)
  Ratio de Boost de performance Turbo ^(Note)
  Permet de déterminer s'il faut améliorer les performances du CPU. (Par défaut : Désactivé)
  Fonction AMD Cool&Quiet

  Activé	Permet au pilote AMD Cool'n'Quiet d'ajuster dynamiquement l'horloge du CPU et le VID pour réduire la chaleur émise par votre ordinateur et sa consommation d'énergie. (Par défaut)
  Désactivé	Désactive cette fonction.

  Mode SVM
  La virtualisation, améliorée par la technologie de virtualisation, permet à une plateforme d'exécuter plusieurs systèmes d'exploitation et applications dans des partitions indépendantes. Grâce à la virtualisation, un seul système informatique peut fonctionner comme plusieurs systèmes virtuels. (Par défaut : Désactivé)
  Mode C6 ^{(Note 1)}
  Permet de déterminer si le CPU doit entrer en mode C6 en état d'arrêt du système. Lorsqu'il est activé, la fréquence du cœur du CPU est réduite pendant l'état d'arrêt du système afin de diminuer la consommation d'énergie. L'état C6 est un état d'économie d'énergie plus avancé que le C1. (Par défaut : Activé)
  Contrôle global de l'état C ^{(Note 1)}
  Permet de déterminer si le CPU doit entrer en états C. Lorsqu'il est activé, la fréquence du cœur du CPU est réduite pendant l'état d'arrêt du système afin de diminuer la consommation d'énergie. (Par défaut : Activé)
  Mode SMT ^{(Note 1)}
  Permet d'activer ou de désactiver la technologie Simultaneous Multi-Threading (SMT) du CPU. Cette fonctionnalité ne fonctionne que pour les systèmes d'exploitation prenant en charge le mode multiprocesseur. 'Auto' permet au BIOS de configurer automatiquement ce paramètre. (Par défaut : Auto)
  Contrôle du nombre de cœurs ^{(Note 1)}
  Permet de sélectionner le nombre de cœurs CPU à activer (le nombre de cœurs CPU peut varier selon le CPU). 'Auto' permet au BIOS de configurer automatiquement ce paramètre. (Par défaut : Auto)
  Profil de mémoire extrême (X.M.P.) ^{(Note 2)}
  Permet au BIOS de lire les données SPD sur le(s) module(s) de mémoire XMP pour améliorer les performances de la mémoire lorsqu'il est activé.

  Désactivé	Désactive cette fonction. (Par défaut)
  Profil 1	Utilise les paramètres du profil 1.
  Profil 2 (Note 2)	Utilise les paramètres du profil 2.

  Multiplicateur de mémoire système
  Permet de définir le multiplicateur de mémoire système. 'Auto' définit le multiplicateur de mémoire selon les données SPD de la mémoire. (Par défaut : Auto)
  Fréquence mémoire (MHz)
  La première valeur de fréquence mémoire est la fréquence de fonctionnement normale de la mémoire utilisée ; la seconde est la fréquence mémoire qui est automatiquement ajustée selon les paramètres du multiplicateur de mémoire système.

• Paramètres mémoire avancés
  Profil de mémoire extrême (X.M.P.) (Note 2), Multiplicateur de mémoire système, Fréquence mémoire (Mhz)
  Les paramètres ci-dessus sont synchronisés avec ceux des mêmes éléments dans le menu Paramètres de fréquence avancés.
  Mode de temporisation mémoire
  Les modes 'Manuel' et 'Manuel Avancé' permettent de configurer les paramètres d'entrelacement de canaux, d'entrelacement de rangs et de temporisation mémoire ci-dessous. Les options sont : Auto (par défaut), Manuel, Manuel Avancé.
  Tension DDR de profil
  Lors de l'utilisation d'un module de mémoire non-XMP ou si le Profil de mémoire extrême (X.M.P.) est réglé sur 'Désactivé', la valeur est affichée selon la spécification de votre mémoire. Lorsque le Profil de mémoire extrême (X.M.P.) est réglé sur 'Profil 1' ou 'Profil 2', la valeur est affichée selon les données SPD de la mémoire XMP.
  Entrelacement de canaux
  Active ou désactive l'entrelacement de canaux mémoire. 'Activé' permet au système d'accéder simultanément à différents canaux de la mémoire pour augmenter les performances et la stabilité de la mémoire. 'Auto' permet au BIOS de configurer automatiquement ce paramètre. (Par défaut : Auto)
  Entrelacement de rangs
  Active ou désactive l'entrelacement de rangs mémoire. 'Activé' permet au système d'accéder simultanément à différents rangs de la mémoire pour augmenter les performances et la stabilité de la mémoire. 'Auto' permet au BIOS de configurer automatiquement ce paramètre. (Par défaut : Auto)

• Sous-temporisations mémoire des canaux A/B
  Ce sous-menu fournit les paramètres de temporisation mémoire pour chaque canal de mémoire. Les écrans de réglage de temporisation respectifs ne sont configurables que lorsque le mode de temporisation mémoire est réglé sur 'Manuel' ou 'Manuel Avancé'. Remarque : Votre système pourrait devenir instable ou ne plus démarrer après avoir modifié les temporisations mémoire. Si cela se produit, veuillez réinitialiser la carte aux valeurs par défaut en chargeant les paramètres optimisés ou en effaçant les valeurs CMOS.

• Paramètres de tension avancés
  Ce sous-menu vous permet de régler les tensions du CPU, du chipset et de la mémoire.

• État de santé du PC
  Réinitialiser l'état d'ouverture du boîtier

  Désactivé	Conserve ou efface l'enregistrement de l'état d'intrusion du châssis précédent. (Par défaut)
  Activé	Efface l'enregistrement de l'état d'intrusion du châssis précédent et le champ 'Ouverture du boîtier' affichera "No" (Non) au prochain démarrage.

  Ouverture du boîtier
  Affiche l'état de détection du dispositif de détection d'intrusion du châssis connecté à l'en-tête CI de la carte mère. Si le couvercle du châssis du système est retiré, ce champ affichera "Yes" (Oui), sinon il affichera "No" (Non). Pour effacer l'enregistrement de l'état d'intrusion du châssis, réglez 'Réinitialiser l'état d'ouverture du boîtier' sur 'Activé', enregistrez les paramètres dans le CMOS, puis redémarrez votre système.
  Tension Vcore CPU/Tension VDDP CPU/Tension DRAM Canaux A/B/+3.3V/+5V/+12V/VCORE SOC
  Affiche les tensions actuelles du système.

• Paramètres divers
  Configuration des slots PCIe
  Permet de définir le mode de fonctionnement des slots PCI Express sur Gen 1, Gen 2 ou Gen 3. Le mode de fonctionnement réel dépend des spécifications matérielles de chaque slot. 'Auto' permet au BIOS de configurer automatiquement ce paramètre. (Par défaut : Auto)
  Amélioration 3DMark01
  Permet de déterminer s'il faut améliorer certaines performances de benchmark héritées. (Par défaut : Désactivé)

• Paramètres Smart Fan 5
  Moniteur
  Permet de sélectionner une cible à surveiller et d'effectuer des réglages supplémentaires. (Par défaut : CPU FAN)
  Contrôle de la vitesse du ventilateur
  Permet de déterminer s'il faut activer la fonction de contrôle de la vitesse du ventilateur et ajuster la vitesse du ventilateur.

  Normal	Permet au ventilateur de fonctionner à différentes vitesses selon la température. Vous pouvez ajuster la vitesse du ventilateur avec 'System Information Viewer' (Visionneuse d'informations système) en fonction des exigences de votre système. (Par défaut)
  Silencieux	Permet au ventilateur de fonctionner à des vitesses lentes.
  Manuel	Permet de contrôler la vitesse du ventilateur dans le graphique de courbe.
  Pleine vitesse	Permet au ventilateur de fonctionner à pleine vitesse.

  Entrée de température pour le contrôle du ventilateur
  Permet de sélectionner la température de référence pour le contrôle de la vitesse du ventilateur.
  Intervalle de température
  Permet de sélectionner l'intervalle de température pour le changement de vitesse du ventilateur.
  Mode de contrôle du ventilateur

  Auto	Permet au BIOS de détecter automatiquement le type de ventilateur installé et de définir le mode de contrôle optimal. (Par défaut)
  Tension	Le mode Tension est recommandé pour un ventilateur à 3 broches.
  PWM	Le mode PWM est recommandé pour un ventilateur à 4 broches.

  Température
  Affiche la température actuelle de la zone cible sélectionnée.
  Vitesse du ventilateur
  Affiche les vitesses actuelles du ventilateur.
  Avertissement de température
  Définit le seuil d'avertissement pour la température. Lorsque la température dépasse le seuil, le BIOS émet un signal sonore d'avertissement. Les options sont : Désactivé (par défaut), 60º C/140º F, 70º C/158º F, 80º C/176º F, 90º C/194º F
  Avertissement de panne de ventilateur
  Permet au système d'émettre un signal sonore d'avertissement si le ventilateur n'est pas connecté ou tombe en panne. Vérifiez l'état ou la connexion du ventilateur si cela se produit. (Par défaut : Désactivé)

^(Note) Cet élément est présent uniquement si vous installez un CPU qui prend en charge cette fonctionnalité.
^{(Note 1)} Cet élément est présent uniquement si vous installez un CPU qui prend en charge cette fonctionnalité.
^{(Note 2)} Cet élément est présent uniquement si vous installez un CPU et un module mémoire qui prennent en charge cette fonctionnalité.

Système

Cette section fournit des informations sur le modèle de votre carte mère et la version du BIOS. Vous pouvez également sélectionner la langue par défaut utilisée par le BIOS et régler manuellement l'heure du système.
Langue du système
Sélectionne la langue par défaut utilisée par le BIOS.
Date du système
Définit la date du système. Le format de la date est semaine (lecture seule), mois, jour et année. Utilisez <Enter> pour basculer entre les champs Mois, Jour et Année et utilisez la touche <Page Up> ou <Page Down> pour définir la valeur souhaitée.
Heure du système
Définit l'heure du système. Le format de l'heure est heure, minute et seconde. Par exemple, 1 p.m. est 13:00:00. Utilisez <Enter> pour basculer entre les champs Heure, Minute et Seconde et utilisez la touche <Page Up> ou <Page Down> pour définir la valeur souhaitée.
Niveau d'accès
Affiche le niveau d'accès actuel en fonction du type de protection par mot de passe utilisé. (Si aucun mot de passe n'est défini, la valeur par défaut affichée sera Administrator.) Le niveau Administrator vous permet d'apporter des modifications à tous les paramètres du BIOS ; le niveau User vous permet uniquement d'apporter des modifications à certains paramètres du BIOS, mais pas à tous.

BIOS

Boot Option Priorities (Priorités d'options de démarrage)
Spécifie l'ordre de démarrage général à partir des périphériques disponibles. Les périphériques de stockage amovibles prenant en charge le format GPT seront précédés de la chaîne "UEFI:" dans la liste des périphériques de démarrage. Pour démarrer à partir d'un système d'exploitation prenant en charge le partitionnement GPT, sélectionnez le périphérique précédé de la chaîne "UEFI:". Ou si vous souhaitez installer un système d'exploitation prenant en charge le partitionnement GPT, tel que Windows 7 64-bit, sélectionnez le lecteur optique contenant le disque d'installation de Windows 7 64-bit et précédé de la chaîne "UEFI:".
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities (Priorités BBS Disque Dur/Lecteur CD/DVD ROM/Lecteur de Disquette/Périphérique Réseau)
Spécifie l'ordre de démarrage pour un type de périphérique spécifique, tel que les disques durs, les lecteurs optiques, les lecteurs de disquettes, et les périphériques prenant en charge la fonction de démarrage réseau (Boot from LAN), etc. Appuyez sur <Enter> sur cet élément pour accéder au sous-menu qui présente les périphériques connectés du même type. Cet élément n'est présent que si au moins un périphérique de ce type est installé.
Bootup NumLock State (État du Verrouillage Numérique au Démarrage)
Active ou désactive la fonction NumLock sur le pavé numérique du clavier après le POST. (Par défaut : Activé)
Security Option (Option de Sécurité)
Spécifie si un mot de passe est requis à chaque démarrage du système, ou seulement lorsque vous entrez dans la configuration du BIOS. Après avoir configuré cet élément, définissez le(s) mot(s) de passe sous l'élément Mot de passe Administrateur/Mot de passe Utilisateur.

Setup (Configuration)	Un mot de passe est requis uniquement pour accéder au programme de configuration du BIOS.
System (Système)	Un mot de passe est requis pour le démarrage du système et pour l'accès au programme de configuration du BIOS. (Par défaut)

Full Screen LOGO Show (Affichage du Logo en Plein Écran)
Permet de déterminer si le logo GIGABYTE doit être affiché au démarrage du système. L'option "Disabled" (Désactivé) ignore le logo GIGABYTE au démarrage du système. (Par défaut : Activé)
Fast Boot (Démarrage Rapide)
Active ou désactive le démarrage rapide (Fast Boot) pour raccourcir le processus de démarrage du système d'exploitation. L'option Ultra Fast offre la vitesse de démarrage la plus rapide. (Par défaut : Désactivé)
SATA Support (Prise en charge SATA)

All Sata Devices (Tous les périphériques SATA)	Tous les périphériques SATA sont fonctionnels dans le système d'exploitation et pendant le POST.
Last Boot HDD Only (Seul le dernier HDD de démarrage)	À l'exception du lecteur de démarrage précédent, tous les périphériques SATA sont désactivés avant la fin du processus de démarrage du système d'exploitation. (Par défaut)

Cet élément n'est configurable que si l'option Démarrage Rapide (Fast Boot) est réglée sur Activé (Enabled) ou Ultra Rapide (Ultra Fast).
VGA Support (Prise en charge VGA)
Permet de sélectionner le type de système d'exploitation à démarrer.

Auto	Active uniquement l'option ROM héritée.
EFI Driver (Pilote EFI)	Active l'option ROM EFI. (Par défaut)

Cet élément n'est configurable que si l'option Démarrage Rapide (Fast Boot) est réglée sur Activé (Enabled) ou Ultra Rapide (Ultra Fast).
USB Support (Prise en charge USB)

Disabled (Désactivé)	Tous les périphériques USB sont désactivés avant la fin du processus de démarrage du système d'exploitation.
Full Initial (Initialisation Complète)	Tous les périphériques USB sont fonctionnels dans le système d'exploitation et pendant le POST. (Par défaut)
Partial Initial (Initialisation Partielle)	Une partie des périphériques USB est désactivée avant la fin du processus de démarrage du système d'exploitation.

Cet élément n'est configurable que si l'option Démarrage Rapide (Fast Boot) est réglée sur Activé (Enabled). Cette fonction est désactivée lorsque le Démarrage Rapide (Fast Boot) est réglé sur Ultra Rapide (Ultra Fast).
PS2 Devices Support (Prise en charge des périphériques PS/2)

Disabled (Désactivé)	Tous les périphériques PS/2 sont désactivés avant la fin du processus de démarrage du système d'exploitation.
Enabled (Activé)	Tous les périphériques PS/2 sont fonctionnels dans le système d'exploitation et pendant le POST. (Par défaut)

Cet élément n'est configurable que si l'option Démarrage Rapide (Fast Boot) est réglée sur Activé (Enabled). Cette fonction est désactivée lorsque le Démarrage Rapide (Fast Boot) est réglé sur Ultra Rapide (Ultra Fast).
NetWork Stack Driver Support (Prise en charge du pilote de pile réseau)

Disabled (Désactivé)	Désactive le démarrage à partir du réseau. (Par défaut)
Enabled (Activé)	Active le démarrage à partir du réseau.

Cet élément n'est configurable que si l'option Démarrage Rapide (Fast Boot) est réglée sur Activé (Enabled) ou Ultra Rapide (Ultra Fast).
Windows 10 Features (Fonctionnalités Windows 10)
Permet de sélectionner le système d'exploitation à installer. (Par défaut : Autre OS)
CSM Support (Prise en charge CSM)
Active ou désactive l'UEFI CSM (Compatibility Support Module) pour prendre en charge un processus de démarrage de PC hérité.

Enabled (Activé)	Active l'UEFI CSM. (Par défaut)
Disabled (Désactivé)	Désactive l'UEFI CSM et ne prend en charge que le processus de démarrage du BIOS UEFI.

Cet élément n'est configurable que lorsque l'option Fonctionnalités Windows 10 (Windows 10 Features) est réglée sur Windows 10 ou Windows 10 WHQL.
LAN PXE Boot Option ROM (ROM d'option de démarrage PXE LAN)
Permet de sélectionner si l'option ROM héritée pour le contrôleur LAN doit être activée. (Par défaut : Désactivé) Cet élément n'est configurable que lorsque la prise en charge CSM (CSM Support) est réglée sur Activé (Enabled).
Storage Boot Option Control (Contrôle de l'option de démarrage du stockage)
Permet de sélectionner si l'option ROM UEFI ou héritée doit être activée pour le contrôleur de périphérique de stockage.

Disabled (Désactivé)	Désactive l'option ROM.
UEFI Only (UEFI Uniquement)	Active uniquement l'option ROM UEFI.
Legacy Only (Hérité Uniquement)	Active uniquement l'option ROM héritée. (Par défaut)

Cet élément n'est configurable que lorsque la prise en charge CSM (CSM Support) est réglée sur Activé (Enabled).
Other PCI Device ROM Priority (Priorité ROM des autres périphériques PCI)
Permet de sélectionner si l'option ROM UEFI ou héritée doit être activée pour le contrôleur de périphérique PCI autre que les contrôleurs LAN, de périphérique de stockage et graphiques.

Disabled (Désactivé)	Désactive l'option ROM.
UEFI Only (UEFI Uniquement)	Active uniquement l'option ROM UEFI. (Par défaut)
Legacy Only (Hérité Uniquement)	Active uniquement l'option ROM héritée.

Network Stack (Pile réseau)
Désactive ou active le démarrage depuis le réseau pour installer un système d'exploitation au format GPT, comme l'installation du système d'exploitation depuis le serveur Windows Deployment Services. (Par défaut : Désactivé)
Ipv4 PXE Support (Prise en charge PXE IPv4)
Active ou désactive la prise en charge PXE IPv4. Cet élément n'est configurable que lorsque la Pile réseau (Network Stack) est activée.
Ipv4 HTTP Support (Prise en charge HTTP IPv4)
Active ou désactive la prise en charge du démarrage HTTP pour IPv4. Cet élément n'est configurable que lorsque la Pile réseau (Network Stack) est activée.
Ipv6 PXE Support (Prise en charge PXE IPv6)
Active ou désactive la prise en charge PXE IPv6. Cet élément n'est configurable que lorsque la Pile réseau (Network Stack) est activée.
Ipv6 HTTP Support (Prise en charge HTTP IPv6)
Active ou désactive la prise en charge du démarrage HTTP pour IPv6. Cet élément n'est configurable que lorsque la Pile réseau (Network Stack) est activée.
Administrator Password (Mot de passe Administrateur)
Permet de configurer un mot de passe administrateur. Appuyez sur <Enter> sur cet élément, tapez le mot de passe, puis appuyez sur <Enter>. Il vous sera demandé de confirmer le mot de passe. Tapez à nouveau le mot de passe et appuyez sur <Enter>. Vous devez entrer le mot de passe administrateur (ou le mot de passe utilisateur) au démarrage du système et lors de l'accès à la configuration du BIOS. Contrairement au mot de passe utilisateur, le mot de passe administrateur vous permet d'apporter des modifications à tous les paramètres du BIOS.
User Password (Mot de passe Utilisateur)
Permet de configurer un mot de passe utilisateur. Appuyez sur <Enter> sur cet élément, tapez le mot de passe, puis appuyez sur <Enter>. Il vous sera demandé de confirmer le mot de passe. Tapez à nouveau le mot de passe et appuyez sur <Enter>. Vous devez entrer le mot de passe administrateur (ou le mot de passe utilisateur) au démarrage du système et lors de l'accès à la configuration du BIOS. Cependant, le mot de passe utilisateur ne vous permet d'apporter des modifications qu'à certains paramètres du BIOS, et non à tous. Pour annuler le mot de passe, appuyez sur <Enter> sur l'élément du mot de passe et, lorsque le mot de passe est demandé, entrez d'abord le bon. Lorsque vous êtes invité à saisir un nouveau mot de passe, appuyez sur <Enter> sans saisir de mot de passe. Appuyez à nouveau sur <Enter> lorsqu'il vous est demandé de confirmer.
NOTE: Avant de définir le Mot de passe Utilisateur, assurez-vous de définir d'abord le Mot de passe Administrateur.

Périphériques

AMD CPU fTPM
Active ou désactive la fonction TPM 2.0 intégrée au CPU AMD. (Par défaut : Activé)
Périphérique vidéo principal ^(Remarque)
Spécifie la première initialisation de l'affichage du moniteur à partir de la carte graphique PCI Express installée ou des graphiques intégrés.

IGD Video	Définit les graphiques intégrés comme premier affichage.
NB PCIe Slot Video	Définit la carte graphique PCI Express sur le slot PCI Express contrôlé par le North Bridge comme premier affichage. (Par défaut)

LED d'ambiance
Active ou désactive la LED audio intégrée. (Par défaut : Activé)
Support USB Hérité
Permet l'utilisation du clavier/souris USB sous MS-DOS. (Par défaut : Activé)
XHCI Hand-off
Détermine s'il faut activer la fonction de transfert XHCI pour un système d'exploitation sans prise en charge du transfert XHCI. (Par défaut : Activé)
EHCI Hand-off
Détermine s'il faut activer la fonction de transfert EHCI pour un système d'exploitation sans prise en charge du transfert EHCI. (Par défaut : Désactivé)
Émulation des ports 60/64
Active ou désactive l'émulation des ports I/O 64h et 60h. Cela doit être activé pour un support hérité complet des claviers/souris USB sous MS-DOS ou dans un système d'exploitation ne prenant pas en charge nativement les périphériques USB. (Par défaut : Désactivé)
Prise en charge des pilotes de stockage de masse USB
Active ou désactive la prise en charge des périphériques de stockage USB. (Par défaut : Activé)
Périphériques de stockage USB
Affiche une liste des périphériques de stockage de masse USB connectés. Cet élément n'apparaît que lorsqu'un périphérique de stockage USB est installé.

• Informatique de confiance
  Active ou désactive le module de plateforme de confiance (TPM).
• Configuration Super IO
  Port série 1 (Connecteur COMA intégré)
  Active ou désactive le port série intégré. (Par défaut : Activé)
  Port série 2 (Connecteur COMB intégré)
  Active ou désactive le port série intégré. (Par défaut : Activé)
  Port parallèle
  Active ou désactive le port parallèle intégré. (Par défaut : Activé)
• Configuration NVMe
  Affiche des informations sur votre SSD M.2 NVMe PCIe s'il est installé.
• Configuration du contrôleur SATA externe
  Affiche des informations sur votre SSD M.2 PCIe s'il est installé.

Chipset

IOMMU
Active ou désactive la prise en charge AMD IOMMU. (Par défaut : Auto)
Graphiques intégrés ^(Remarque)
Active ou désactive la fonction graphique intégrée.

Auto	Le BIOS activera ou désactivera automatiquement les graphiques intégrés en fonction de la carte graphique installée. (Par défaut)
Désactivé	Désactive les graphiques intégrés.

Taille du tampon de trame UMA ^(Remarque)
La taille du tampon de trame est la quantité totale de mémoire système allouée uniquement au contrôleur graphique intégré. MS-DOS, par exemple, n'utilisera que cette mémoire pour l'affichage. Les options sont : Auto (par défaut), 32 Mo, 64 Mo, 128 Mo, 256 Mo, 512 Mo, 1 Go, 2 Go.
Mode SATA
Active ou désactive le RAID pour les contrôleurs SATA intégrés au Chipset ou configure les contrôleurs SATA en mode AHCI.

RAID	Active le RAID pour le contrôleur SATA.
AHCI	Configure les contrôleurs SATA en mode AHCI. Advanced Host Controller Interface (AHCI) est une spécification d'interface qui permet au pilote de stockage d'activer des fonctionnalités Serial ATA avancées telles que Native Command Queuing et le branchement à chaud. (Par défaut)

Activation du port SATA APU (Connecteur M2F_32G)
Active ou désactive le contrôleur SATA intégré au CPU. (Par défaut : Activé)
Activation du port SATA du Chipset (Connecteurs SATA3 0, 1, 2, 3)
Active ou désactive le contrôleur SATA intégré au Chipset. (Par défaut : Activé)
Port SATA APU 0 (Connecteur M2F_32G)
Affiche les informations du périphérique SATA M.2 connecté. Les informations n'apparaissent que lorsqu'un périphérique SATA M.2 est installé.
Port SATA du Chipset 0/1/2/3 (Connecteurs SATA3 0, 1, 2, 3)
Affiche les informations du/des périphérique(s) SATA connecté(s).

^(Remarque) Cet élément est présent uniquement lorsque vous installez un CPU qui prend en charge cette fonctionnalité.

Alimentation

AC BACK (Retour CA)
Détermine l'état du système après le rétablissement de l'alimentation suite à une coupure de courant alternatif.

Memory (Mémoire)	Le système retourne à son dernier état actif connu dès le rétablissement de l'alimentation secteur.
Always On (Toujours activé)	Le système est mis sous tension dès le rétablissement de l'alimentation secteur.
Always Off (Toujours désactivé)	Le système reste éteint au rétablissement de l'alimentation secteur. (Par défaut)

Power On By Keyboard (Mise sous tension par le clavier)
Permet d'allumer le système via un événement de réveil du clavier PS/2.
Note : Pour utiliser cette fonction, vous avez besoin d'une alimentation ATX fournissant au moins 1A sur le fil +5VSB.

Disabled (Désactivé)	Désactive cette fonction. (Par défaut)
Password (Mot de passe)	Définissez un mot de passe de 1 à 5 caractères pour allumer le système.
Keyboard 98 (Clavier 98)	Appuyez sur le POWER button (bouton d'ALIMENTATION) du clavier Windows 98 pour allumer le système.
Any key (N'importe quelle touche)	Appuyez sur n'importe quelle touche pour allumer le système.

Power On Password (Mot de passe de mise sous tension)
Définissez le mot de passe lorsque Power On By Keyboard (Mise sous tension par le clavier) est réglé sur Password (Mot de passe). Appuyez sur <Enter> (Entrée) sur cet élément, définissez un mot de passe de 5 caractères maximum, puis appuyez sur <Enter> (Entrée) pour accepter. Pour allumer le système, entrez le mot de passe et appuyez sur <Enter> (Entrée).
Note : Pour annuler le mot de passe, appuyez sur <Enter> (Entrée) sur cet élément. Lorsque vous êtes invité à entrer le mot de passe, appuyez de nouveau sur <Enter> (Entrée) sans entrer de mot de passe pour effacer les paramètres de mot de passe.
Power On By Mouse (Mise sous tension par la souris)
Permet d'allumer le système via un événement de réveil de la souris PS/2.
Note : Pour utiliser cette fonction, vous avez besoin d'une alimentation ATX fournissant au moins 1A sur le fil +5VSB.

Disabled (Désactivé)	Désactive cette fonction. (Par défaut)
Move (Déplacer)	Déplacez la souris pour allumer le système.
Double Click (Double-clic)	Double-cliquez sur le bouton gauche de la souris pour allumer le système.

ErP
Détermine si le système doit consommer le moins d'énergie possible en état S5 (shutdown (arrêt)). Note : Lorsque cet élément est défini sur Enabled (Activé), les fonctions suivantes deviennent indisponibles : Resume by Alarm (Réveil par alarme), PME event wake up (Réveil par événement PME), power on by mouse (mise sous tension par la souris), power on by keyboard (mise sous tension par le clavier) et wake on LAN (réveil par le réseau local).
Soft-Off by PWR-BTTN (Extinction logicielle par bouton d'alimentation)
Configure la manière d'éteindre l'ordinateur en mode MS-DOS en utilisant le bouton d'alimentation.

Instant-Off (Extinction instantanée)	Appuyez sur le bouton d'alimentation, et le système s'éteindra instantanément. (Par défaut)
Delay 4 Sec. (Délai de 4 secondes)	Appuyez et maintenez le bouton d'alimentation pendant 4 secondes pour éteindre le système. Si le bouton d'alimentation est pressé moins de 4 secondes, le système entrera en mode veille.

Resume by Alarm (Réveil par alarme)
Détermine s'il faut allumer le système à une heure souhaitée. (Par défaut : Disabled (Désactivé)) Si Enabled (Activé), définissez la date et l'heure comme suit :
Wake up day (Jour de réveil) : Allume le système à une heure spécifique chaque jour ou à un jour spécifique du mois.
Wake up hour/minute/second (Heure/minute/seconde de réveil) : Règle l'heure à laquelle le système sera automatiquement mis sous tension.
Note : Lorsque vous utilisez cette fonction, évitez un arrêt inadéquat du système d'exploitation ou la suppression de l'alimentation CA, sinon les réglages pourraient ne pas être efficaces.
Wake on LAN (Réveil par le réseau local)
Active ou désactive la fonction wake on LAN (réveil par le réseau local). (Par défaut : Enabled (Activé))
High Precision Event Timer (Minuteur d'événements haute précision)
Active ou désactive le High Precision Event Timer (HPET) (Minuteur d'événements haute précision) dans le système d'exploitation. (Par défaut : Enabled (Activé))

Enregistrer & Quitter

Save & Exit Setup (Enregistrer et quitter la configuration)
Appuyez sur <Enter> (Entrée) sur cet élément et sélectionnez Yes (Oui). Cela enregistre les modifications dans le CMOS et quitte le programme de configuration du BIOS. Sélectionnez No (Non) ou appuyez sur <Esc> (Échap) pour revenir au menu principal de configuration du BIOS.
Exit Without Saving (Quitter sans enregistrer)
Appuyez sur <Enter> (Entrée) sur cet élément et sélectionnez Yes (Oui). Cela quitte la configuration du BIOS sans enregistrer les modifications apportées dans la configuration du BIOS dans le CMOS. Sélectionnez No (Non) ou appuyez sur <Esc> (Échap) pour revenir au menu principal de configuration du BIOS.
Load Optimized Defaults (Charger les paramètres optimisés par défaut)
Appuyez sur <Enter> (Entrée) sur cet élément et sélectionnez Yes (Oui) pour charger les paramètres BIOS optimisés par défaut. Les paramètres par défaut du BIOS aident le système à fonctionner dans un état optimal. Chargez toujours les Optimized defaults (paramètres optimisés par défaut) après avoir mis à jour le BIOS ou après avoir effacé les valeurs CMOS.
Boot Override (Priorité de démarrage)
Permet de sélectionner un périphérique pour démarrer immédiatement. Appuyez sur <Enter> (Entrée) sur le périphérique que vous sélectionnez et choisissez Yes (Oui) pour confirmer. Votre système redémarrera automatiquement et démarrera à partir de ce périphérique.
Save Profiles (Enregistrer les profils)
Cette fonction vous permet d'enregistrer les paramètres BIOS actuels dans un profil. Vous pouvez créer jusqu'à 8 profils et les enregistrer en tant que Setup Profile 1~ Setup Profile 8 (Profil de configuration 1~ Profil de configuration 8). Appuyez sur <Enter> (Entrée) pour terminer. Ou vous pouvez sélectionner Select File in HDD/FDD/USB (Sélectionner un fichier dans HDD/FDD/USB) pour enregistrer le profil sur votre périphérique de stockage.
Load Profiles (Charger les profils)
Si votre système devient instable et que vous avez chargé les paramètres BIOS par défaut, vous pouvez utiliser cette fonction pour charger les paramètres BIOS à partir d'un profil créé précédemment, sans les tracas de la reconfiguration des paramètres BIOS. Sélectionnez d'abord le profil que vous souhaitez charger, puis appuyez sur <Enter> (Entrée) pour terminer. Vous pouvez sélectionner Select File in HDD/FDD/USB (Sélectionner un fichier dans HDD/FDD/USB) pour importer le profil précédemment créé à partir de votre périphérique de stockage ou charger le profil automatiquement créé par le BIOS, comme rétablir les paramètres du BIOS aux derniers paramètres qui fonctionnaient correctement (last known good record (dernier bon enregistrement connu)).

Configuration d'un ensemble RAID

Niveaux RAID

	RAID 0	RAID 1	RAID 10
Nombre minimal de disques durs	≥2	2	4
Capacité de la matrice	Nombre de disques durs * Taille du plus petit disque	Taille du plus petit disque	(Nombre de disques durs/2) * Taille du plus petit disque
Tolérance aux pannes	Non	Oui	Oui

Avant de commencer, veuillez préparer les éléments suivants :

• Au moins deux disques durs SATA ou SSD M.2 SATA. (Pour garantir des performances optimales, il est recommandé d'utiliser deux disques durs de modèle et de capacité identiques).
• Un disque d'installation Windows.
• Un disque de pilotes de carte mère.
• Une clé USB.

Configuration des contrôleurs SATA

1. Installation des disques durs
   Installez les disques durs/SSD dans les connecteurs SATA/M.2 de la carte mère. Connectez ensuite les connecteurs d'alimentation de votre alimentation aux disques durs.

2. Configuration du mode de contrôleur SATA dans le BIOS Setup
   Assurez-vous de configurer correctement le mode du contrôleur SATA dans le BIOS Setup du système.
   Étapes :
   1. Allumez votre ordinateur et appuyez sur <Suppr> pour entrer dans le BIOS Setup pendant le POST (Power-On Self-Test). Sous Chipset, assurez-vous que APU SATA Port Enable et Chipset SATA Port Enable sont activés. Réglez SATA Mode sur RAID. Enregistrez ensuite les paramètres et redémarrez votre ordinateur.
   2. Si vous souhaitez configurer le RAID UEFI, suivez les étapes de la section "C-1". Pour accéder au RAID ROM hérité, enregistrez les paramètres et quittez le BIOS Setup. Reportez-vous à la section "C-2" pour plus d'informations.

Les menus du BIOS Setup décrits dans cette section peuvent différer des paramètres exacts de votre carte mère. Les options réelles du menu du BIOS Setup que vous verrez dépendront de votre carte mère et de la version du BIOS.

3. 1. Configuration RAID UEFI
      Seul Windows 10 64 bits prend en charge la configuration RAID UEFI.
      Étape :
      1. Dans le BIOS Setup, allez dans BIOS et réglez Windows 10 Features sur Windows 10 et CSM Support sur Disabled. Enregistrez les modifications et quittez le BIOS Setup.
      2. Après le redémarrage du système, entrez à nouveau dans le BIOS Setup. Accédez ensuite au sous-menu Peripherals\RAIDXpert2 Configuration Utility.
      3. Sur l'écran RAIDXpert2 Configuration Utility, appuyez sur <Entrée> sur Array Management (Gestion de la matrice) pour accéder à l'écran Create Array (Créer une matrice). Ensuite, sélectionnez un niveau RAID. Les niveaux RAID pris en charge incluent RAID 0, RAID 1 et RAID 10 (les sélections disponibles dépendent du nombre de disques durs installés). Ensuite, appuyez sur <Entrée> sur Select Physical Disks (Sélectionner les disques physiques) pour accéder à l'écran Select Physical Disks (Sélectionner les disques physiques).
      4. Sur l'écran Select Physical Disks (Sélectionner les disques physiques), sélectionnez les disques durs à inclure dans la matrice RAID et réglez-les sur Enabled (Activé). Ensuite, utilisez la touche flèche bas pour vous déplacer vers Apply Changes (Appliquer les modifications) et appuyez sur <Entrée>. Revenez ensuite à l'écran précédent et définissez Array Size (Taille de la matrice), Array Size Unit (Unité de taille de la matrice), Read Cache Policy (Stratégie de cache en lecture) et Write Cache Policy (Stratégie de cache en écriture).
      5. Après avoir défini la capacité, passez à Create Array (Créer une matrice) et appuyez sur <Entrée> pour commencer.
      6. Une fois terminé, vous serez ramené à l'écran Array Management (Gestion de la matrice). Sous Manage Array Properties (Gérer les propriétés de la matrice), vous pouvez voir le nouveau volume RAID et des informations sur le niveau RAID, le nom de la matrice, la capacité de la matrice, etc.
   2. Configuration du RAID ROM hérité
      Accédez à l'utilitaire de configuration du BIOS RAID hérité pour configurer une matrice RAID. Sautez cette étape et procédez à l'installation du système d'exploitation Windows pour une configuration non-RAID.
      Étape :

1. Une fois le test mémoire POST commencé et avant le démarrage du système d'exploitation, recherchez un message indiquant "Press <Ctrl-R> to Configure" (Appuyez sur <Ctrl-R> pour configurer). Appuyez sur <Ctrl> + <R> pour accéder à l'utilitaire de configuration du BIOS RAID.
2. Pour créer une nouvelle matrice, appuyez sur <Entrée> sur l'option Create Array (Créer une matrice).
3. La barre de sélection se déplacera vers la section Disks (Disques) sur la droite de l'écran. Sélectionnez les disques durs à inclure dans la matrice RAID. Utilisez la touche flèche haut ou bas pour sélectionner un disque dur et appuyez sur <Inser>. Le disque dur sélectionné sera affiché en vert. Pour utiliser tous les disques durs, appuyez simplement sur <A> pour tout sélectionner. Appuyez ensuite sur <Entrée> et la barre de sélection se déplacera vers la section User Input (Entrée utilisateur) en bas à gauche de l'écran.
4. Tout d'abord, sélectionnez un mode RAID et appuyez sur <Entrée>. Les sélections disponibles dépendent du nombre de disques durs installés. Suivez ensuite les instructions à l'écran pour spécifier la taille de la matrice. Vous pouvez sélectionner All available space (Tout l'espace disponible) pour utiliser la taille maximale autorisée ou utiliser la touche flèche haut ou bas pour ajuster la taille et appuyer sur <Entrée>.
5. Sélectionnez un mode de cache. Les options incluent Read/Write (Lecture/Écriture), Read Only (Lecture seule) et None (Aucun). Appuyez ensuite sur <Entrée> pour continuer.
6. Enfin, un message "Confirm Creation of Array" (Confirmer la création de la matrice) apparaîtra. Appuyez sur <C> pour confirmer ou sur <Échap> pour revenir à l'écran précédent.
7. Une fois terminé, vous verrez la nouvelle matrice sur l'écran principal. Pour quitter l'utilitaire du BIOS RAID, appuyez sur <Échap> puis sur <C> pour confirmer.

Installation du pilote SATA RAID/AHCI et du système d'exploitation
Avec les paramètres BIOS corrects, vous êtes prêt à installer le système d'exploitation.

Installation du système d'exploitation
Étant donné que certains systèmes d'exploitation incluent déjà le pilote SATA RAID/AHCI, vous n'avez pas besoin d'installer un pilote RAID/AHCI séparé pendant le processus d'installation de Windows. Une fois le système d'exploitation installé, nous vous recommandons d'installer tous les pilotes requis à partir du disque de pilotes de la carte mère à l'aide de "Xpress Install" (Xpress Install) pour garantir les performances et la compatibilité du système. Si le système d'exploitation à installer vous demande de fournir un pilote SATA RAID/AHCI supplémentaire pendant le processus d'installation de l'OS, veuillez vous référer aux étapes ci-dessous :

1. Copiez le dossier Hw10 sous le dossier \Boot du disque de pilotes vers votre clé USB.
2. Démarrez à partir du disque d'installation Windows et suivez les étapes d'installation standard de l'OS. Lorsque l'écran vous demandant de charger le pilote apparaît, sélectionnez Browse (Parcourir).
3. Insérez la clé USB et naviguez jusqu'à l'emplacement du pilote. L'emplacement du pilote est le suivant : \Hw10\RAID\x64
4. Sélectionnez d'abord AMD-RAID Bottom Device et cliquez sur Next (Suivant) pour charger le pilote. Ensuite, sélectionnez AMD-RAID Controller et cliquez sur Next (Suivant) pour charger le pilote. Enfin, continuez l'installation de l'OS.

Veuillez visiter le site web de GIGABYTE pour plus de détails sur la configuration d'une matrice RAID.

Installation des pilotes

• Avant d'installer les pilotes, installez d'abord le système d'exploitation. (Les instructions suivantes utilisent Windows 10 comme exemple de système d'exploitation.)
• Après avoir installé le système d'exploitation, insérez le disque de pilotes de la carte mère dans votre lecteur optique. Cliquez sur le message "Tap to choose what happens with this disc" (Appuyez pour choisir ce qui se passe avec ce disque) dans le coin supérieur droit de l'écran et sélectionnez "Run Run.exe" (Exécuter Run.exe). (Ou allez dans Mon Ordinateur, double-cliquez sur le lecteur optique et exécutez le programme Run.exe.)

"Xpress Install" (Xpress Install) scannera automatiquement votre système et listera ensuite tous les pilotes dont l'installation est recommandée. Vous pouvez cliquer sur le bouton Xpress Install (Installation Express) et "Xpress Install" (Xpress Install) installera tous les pilotes sélectionnés. Ou cliquez sur l'icône flèche pour installer individuellement les pilotes dont vous avez besoin.

Veuillez visiter le site web de GIGABYTE pour plus d'informations logicielles.

Veuillez visiter le site web de GIGABYTE pour plus de détails sur la configuration du logiciel audio.

Nous contacter
GIGA-BYTE TECHNOLOGY CO., LTD.
Adresse : No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TÉL : +886-2-8912-4000, FAX : +886-2-8912-4005
Support technique et non-technique (Ventes/Marketing) : http://esupport.gigabyte.com
Adresse web (Anglais) : http://www.gigabyte.com
Adresse web (Chinois) : http://www.gigabyte.tw

• GIGABYTE eSupport
  Pour soumettre une question technique ou non technique (Ventes/Marketing), veuillez cliquer sur le lien : http://esupport.gigabyte.com


Identification de la révision de votre carte mère
Le numéro de révision de votre carte mère ressemble à ceci : "REV: X.X". Par exemple, "REV: 1.0" signifie que la révision de la carte mère est 1.0. Vérifiez la révision de votre carte mère avant de mettre à jour le BIOS, les pilotes de la carte mère ou lorsque vous recherchez des informations techniques.
Exemple :

Pour plus de détails sur le produit, veuillez visiter le site web de GIGABYTE.

Droits d'auteur
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Tous droits réservés. Les marques commerciales mentionnées dans ce manuel sont légalement enregistrées auprès de leurs propriétaires respectifs.

Références

• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

Télécharger GIGABYTE GA-A320MA-M.2 - Manuel de la Carte Mère

Les langues disponibles
