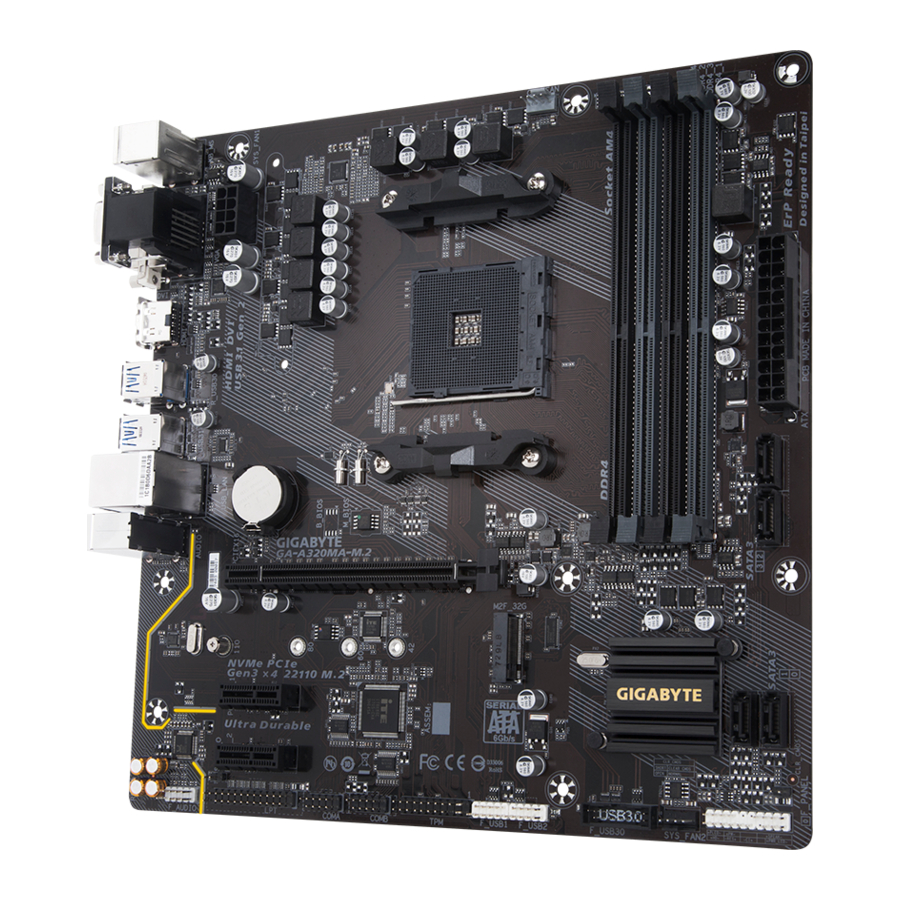

Paraqitja e pllakës amë GA-A320MA-M.2

Përmbajtja e kutisë

Pllaka amë GA-A320MA-M.2
Disku drejtues i pllakës amë
Manuali i përdoruesit
Dy kabllo SATA
Mburoja I/O

* Përmbajtja e kutisë më sipër është vetëm për referencë dhe artikujt aktualë do të varen nga paketa e produktit që merrni.
Përmbajtja e kutisë mund të ndryshojë pa paralajmërim.

Instalimi i Hardware-it

Masa paraprake për instalimin

Pllaka amë përmban qarkqe dhe komponente të shumta delikate elektronike të cilat mund të dëmtohen si rezultat i shkarkimit elektrostatik (ESD). Përpara instalimit, lexoni me kujdes manualin e përdoruesit dhe ndiqni këto procedura:

Përpara instalimit, sigurohuni që shasia të jetë e përshtatshme për pllakën amë.
Përpara instalimit, mos e hiqni ose mos e prisni ngjitësin S/N (Numri Serial) të pllakës amë ose ngjitësin e garancisë të ofruar nga shitësi juaj. Këto ngjitës nevojiten për vërtetimin e garancisë.
Gjithmonë hiqeni energjinë AC duke shkëputur kabllon e energjisë nga priza elektrike përpara se të instaloni ose hiqni pllakën amë ose komponentë të tjerë hardware-i.
Kur lidhni komponentë hardware-i me lidhësit e brendshëm në pllakën amë, sigurohuni që ato të jenë të lidhura fort dhe në mënyrë të sigurt.
Kur trajtoni pllakën amë, shmangni prekjen e ndonjë plumbi ose lidhësi metalik.
Më së miri është të vishni një rrip dore për shkarkimin elektrostatik (ESD) kur trajtoni komponente elektronike si pllaka amë, CPU ose memorje. Nëse nuk keni një rrip dore ESD, mbajini duart tuaja të thata dhe prekni së pari një objekt metalik për të eliminuar elektricitetin statik.
Përpara instalimit të pllakës amë, ju lutemi ta keni atë sipër një jastëku antistatik ose brenda një kontenieri mbrojtës elektrostatik.
Përpara se të lidhni ose shkëputni kabllon e furnizimit me energji nga pllaka amë, sigurohuni që furnizimi me energji të jetë fikur.
Përpara se të ndizni energjinë, sigurohuni që tensioni i furnizimit me energji të jetë vendosur sipas standardit lokal të tensionit.
Përpara përdorimit të produktit, ju lutemi të verifikoni që të gjitha kabllot dhe lidhësit e energjisë të hardware-it tuaj të jenë të lidhur.
Për të parandaluar dëmtimin e pllakës amë, mos lejoni që vidat të bien në kontakt me qarkun e pllakës amë ose komponentët e saj.
Sigurohuni që të mos ketë vida të mbetura ose komponente metalike të vendosura në pllakën amë ose brenda kasës së kompjuterit.
Mos e vendosni sistemin kompjuterik në një sipërfaqe të pabarabartë.
Mos e vendosni sistemin kompjuterik në një mjedis me temperaturë të lartë ose të lagësht.
Ndezja e energjisë së kompjuterit gjatë procesit të instalimit mund të çojë në dëmtimin e komponentëve të sistemit si dhe në dëmtimin fizik të përdoruesit.
Nëse jeni të pasigurt për ndonjë hap instalimi ose keni një problem që lidhet me përdorimin e produktit, ju lutemi konsultohuni me një teknik kompjuteri të certifikuar.
Nëse përdorni një përshtatës, kabllo zgjatuese të energjisë ose shirit energjie, sigurohuni që të konsultoheni me instalimin e tij dhe/ose udhëzimet e tokëzimit.

Specifikimet e produktit

CPU	Fole AM4: Procesori AMD Ryzen ™ Procesorët e serisë AMD 7-të A/Athlon ™ (Shkoni në faqen e internetit të GIGABYTE për listën më të fundit të mbështetjes së CPU.)
Çipset	AMD A320
Memorie	4 x fole DDR4 DIMM që mbështesin deri në 64 GB memorie sistemi Arkitekturë memorie me dy kanale Mbështetje për module memorie DDR4 2667 ^(Shënim)/2400/2133 MHz Mbështetje për module memorie ECC Un-buffered DIMM 1Rx8/2Rx8 (funksionojnë në modalitetin jo-ECC) Mbështetje për module memorie jo-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Mbështetje për module memorie Extreme Memory Profile (XMP) (Shkoni në faqen e internetit të GIGABYTE për shpejtësitë e fundit të mbështetura të memories dhe modulet e memories.)
Grafika e integruar	Procesori i integruar i grafikës: 1 x port D-Sub, që mbështet një rezolucion maksimal prej 1920x1200@60 Hz 1 x port DVI-D, që mbështet një rezolucion maksimal prej 1920x1200@60 Hz * Porti DVI-D nuk e mbështet lidhjen D-Sub me anë të adaptorit. 1 x port HDMI, që mbështet një rezolucion maksimal prej 4096x2160@24 Hz * Mbështetje për versionin HDMI 1.4. Mbështetje për deri në 3 ekrane në të njëjtën kohë Memorie e përbashkët maksimale prej 2 GB
Audio	Kodeku Realtek ® ALC887 Audio me definicion të lartë 2/4/5.1/7.1 kanale * Për të konfiguruar audio me 7.1 kanale, duhet të përdorni një modul audio të panelit të përparmë HD dhe të aktivizoni veçorinë audio me shumë kanale përmes drejtuesit audio. Mbështetje për S/PDIF Out
Rrjet	Çipi Realtek ® GbE LAN (10/100/1000 Mbit)
Fole zgjerimi	1x fole PCI Express x16, që funksionon në x16 (PCIEX16) ^(Shënim) (Foleja PCIEX16 përputhet me standardin PCI Express 3.0.) 2x fole PCI Express x1 (Foleja PCIEX1 përputhen me standardin PCI Express 2.0.)
Ndërfaqja e magazinimit	1 x lidhës M.2 (Fole 3, çelësi M, tipi 2242/2260/2280/22110 SATA dhe PCIe x4 ^(Shënim) /mbështetje SSD x2) 4 x lidhës SATA 6Gb/s Mbështetje për RAID 0, RAID 1 dhe RAID 10
USB	Çipset: 1 x port USB 3.1 Gen 2 Type-A (e kuqe) në panelin e pasmë 2 x porte USB 3.1 Gen 1 (të disponueshme përmes kokës së brendshme USB) 6 x porte USB 2.0/1.1 (2 porte në panelin e pasmë, 4 porte të disponueshme përmes kokave të brendshme USB) CPU: 3 x porte USB 3.1 Gen 1 në panelin e pasmë
Lidhës të brendshëm	1 x lidhës kryesor i energjisë ATX me 24 pinë 1 x lidhës i energjisë ATX 12V me 8 pinë 1 x lidhës M.2 Fole 3 4 x lidhës SATA 6Gb/s 1 x kokë ventilatori CPU 2 x koka ventilatori sistemi 1 x kokë e panelit të përparmë 1 x kokë audio e panelit të përparmë 1 x kokë S/PDIF Out 1 x kokë USB 3.1 Gen 1 2 x koka USB 2.0/1.1 1 x kokë e Modulit të Platformës së Besuar (TPM) 2 x koka porti serial 1 x kokë porti paralel 1 x kërcyes Clear CMOS
Lidhës të panelit të pasmë	1 x port miu PS/2 1 x port tastiere PS/2 1 x port D-Sub 1 x port DVI-D 1 x port HDMI 1 x port USB 3.1 Gen 2 Type-A (e kuqe) 3 x porte USB 3.1 Gen 1 2 x porte USB 2.0/1.1 1 x port RJ-45 3 x fole audio (Hyrja e linjës, Dalja e linjës, Hyrja e mikrofonit)
Kontrolluesi I/O	Çipi i Kontrolluesit I/O iTE ®
Monitorimi i pajisjeve	Zbulimi i tensionit Zbulimi i temperaturës Zbulimi i shpejtësisë së ventilatorit Paralajmërim për mbinxehje Paralajmërim për dështim të ventilatorit Kontrolli i shpejtësisë së ventilatorit * Nëse funksioni i kontrollit të shpejtësisë së ventilatorit mbështetet, do të varet nga ventilatori që instaloni.
BIOS	1 x flash 128 Mbit Përdorimi i BIOS AMI UEFI të licencuar PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Veçori unike	Mbështetje për APP Center * Aplikacionet e disponueshme në APP Center mund të ndryshojnë sipas modelit të pllakës amë. Funksionet e mbështetura të secilit aplikacion mund të ndryshojnë gjithashtu në varësi të specifikimeve të pllakës amë. @BIOS 3D OSD AutoGreen Ambient LED BIOS Setup Cloud Station Color Temperature EasyTune Fast Boot Game Boost ON/OFF Charge Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker V-Tuner Mbështetje për Q-Flash Mbështetje për Xpress Install
Softuer i grupuar	Norton ® Internet Security (versioni OEM) cFosSpeed
Sistemi operativ	Mbështetje për Windows 10 64-bit Mbështetje për Windows 7 64-bit * Ju lutemi, shkarkoni "Mjetin e instalimit USB të Windows" nga faqja e internetit e GIGABYTE dhe instalojeni atë përpara se të instaloni Windows 7.
Faktori i formës	Faktori i formës Micro ATX; 24,4 cm x 24,4 cm

^(Shënim) Mbështetja aktuale mund të ndryshojë sipas CPU-së.

* GIGABYTE rezervon të drejtën të bëjë çdo ndryshim në specifikimet e produktit dhe informacionin që lidhet me produktin pa njoftim paraprak.

Ju lutemi, vizitoni faqen e internetit të GIGABYTE për listat e mbështetjes së CPU-së, moduleve të memories, SSD-ve dhe pajisjeve M.2.

Ju lutemi, vizitoni faqen e Listës së Mbështetjes\Pajisjeve në faqen e internetit të GIGABYTE për të shkarkuar versionin më të fundit të aplikacioneve.

Instalimi i CPU-së

kujdes Lexoni udhëzimet e mëposhtme përpara se të filloni të instaloni CPU-në:

Sigurohuni që pllaka amë të mbështesë CPU-në. (Shkoni në faqen e internetit të GIGABYTE për listën më të fundit të mbështetjes së CPU-së.)
Gjithmonë fikeni kompjuterin dhe shkëputeni kordonin e rrymës nga priza përpara se të instaloni CPU-në për të parandaluar dëmtimin e pajisjes.
Gjeni kunjën një të CPU-së. CPU-ja nuk mund të futet nëse orientohet gabimisht.
Aplikoni një shtresë të njëtrajtshme dhe të hollë yndyre termike në sipërfaqen e CPU-së.
Mos e ndizni kompjuterin nëse ftohësi i CPU-së nuk është instaluar, përndryshe mund të ndodhë mbinxehje dhe dëmtim i CPU-së.
Vendoseni frekuencën pritëse të CPU-së në përputhje me specifikimet e CPU-së. Nuk rekomandohet që frekuenca e busit të sistemit të vendoset përtej specifikimeve të pajisjes pasi nuk përmbush kërkesat standarde për periferikët. Nëse dëshironi të vendosni frekuencën përtej specifikimeve standarde, ju lutemi ta bëni këtë sipas specifikimeve të pajisjes suaj, duke përfshirë CPU-në, kartën grafike, memorien, hard diskun, etj.

Instalimi i CPU-së
Gjeni kunjën një (të shënuar nga një trekëndësh i vogël) të folesë së CPU-së dhe CPU-së.

Instalimi i memories

kujdes Lexoni udhëzimet e mëposhtme përpara se të filloni të instaloni memorien:

Sigurohuni që pllaka amë të mbështesë memorien. Rekomandohet që memoria e të njëjtit kapacitet, markë, shpejtësi dhe çipa të përdoret. (Shkoni në faqen e internetit të GIGABYTE për shpejtësitë më të fundit të memories të mbështetura dhe modulet e memories.)
Gjithmonë fikeni kompjuterin dhe shkëputeni kordonin e rrymës nga priza përpara se të instaloni memorien për të parandaluar dëmtimin e pajisjes.
Modulet e memories kanë një dizajn të sigurt. Një modul memorie mund të instalohet vetëm në një drejtim. Nëse nuk jeni në gjendje të futni memorien, ndryshoni drejtimin.

Konfigurimi i memories me dy kanale
Kjo pllakë amë ofron katër fole memorie dhe mbështet teknologjinë me dy kanale. Pasi të jetë instaluar memoria, BIOS-i do të zbulojë automatikisht specifikimet dhe kapacitetin e memories. Aktivizimi i modalitetit të memories me dy kanale do të dyfishojë gjerësinë e brezit origjinal të memories. Katër foletë e memories ndahen në dy kanale dhe secili kanal ka dy fole memorie si më poshtë:
Kanali A: DDR4_2, DDR4_4
Kanali B: DDR4_1, DDR4_3
Ju lutemi vizitoni faqen e internetit të GIGABYTE për detaje mbi instalimin e pajisjes.

Tabela e konfigurimeve të memories me dy kanale:

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
2 Module	- -	DS/SS	- -	DS/SS
2 Module	DS/SS	- -	DS/SS	- -
4 Modules	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Njëanësh, DS=Dyansh, "- -"=Pa memorie)

Për shkak të kufizimeve të CPU-së, lexoni udhëzimet e mëposhtme përpara se të instaloni memorien në modalitetin me dy kanale.

Modaliteti me dy kanale nuk mund të aktivizohet nëse është instaluar vetëm një modul memorie.
Kur aktivizoni modalitetin me dy kanale me dy ose katër module memorie, rekomandohet që memoria e të njëjtit kapacitet, markë, shpejtësi dhe çipa të përdoret dhe të instalohet në të njëjtat fole me ngjyra. Për performancë optimale, kur aktivizoni modalitetin me dy kanale me dy module memorie, ju rekomandojmë që t'i instaloni ato në foletë DDR4_1 dhe DDR4_2.

Instalimi i një karte zgjerimi

kujdes Lexoni udhëzimet e mëposhtme përpara se të filloni të instaloni një kartë zgjerimi:

Sigurohuni që pllaka amë të mbështesë kartën e zgjerimit. Lexoni me kujdes manualin që erdhi me kartën tuaj të zgjerimit.
Gjithmonë fikeni kompjuterin dhe shkëputeni kordonin e rrymës nga priza përpara se të instaloni një kartë zgjerimi për të parandaluar dëmtimin e pajisjes.

Lidhësit e panelit të pasmë

Porta PS/2 e tastierës dhe porta PS/2 e mausit
Përdorni portën e sipërme (jeshile) për të lidhur një maus PS/2 dhe portën e poshtme (vjollcë) për të lidhur një tastierë PS/2.
Porta D-Sub
Porta D-Sub mbështet një lidhës D-Sub me 15 kunja dhe mbështet një rezolucion maksimal prej 1920x1200@60 Hz (rezolucionet aktuale të mbështetura varen nga monitori që përdoret). Lidhni një monitor që mbështet lidhjen D-Sub me këtë portë.
Porta DVI-D ^(Shënim)
Porta DVI-D përputhet me specifikimin DVI-D dhe mbështet një rezolucion maksimal prej 1920x1200@60 Hz (rezolucionet aktuale të mbështetura varen nga monitori që përdoret). Lidhni një monitor që mbështet lidhjen DVI-D me këtë portë.
Porta HDMI

Porta HDMI është në përputhje me HDCP dhe mbështet formatet audio Dolby TrueHD dhe DTS HD Master. Ai gjithashtu mbështet deri në 192 KHz/24bit 8-kanal LPCM audio. Ju mund ta përdorni këtë portë për të lidhur monitorin tuaj të mbështetur nga HDMI. Rezolucioni maksimal i mbështetur është 4096x2160@24 Hz, por rezolucionet aktuale të mbështetura varen nga monitori që përdoret.

Pasi të keni instaluar pajisjen HDMI, sigurohuni që ta vendosni pajisjen e riprodhimit të zërit të parazgjedhur në HDMI. (Emri i artikullit mund të ndryshojë në varësi të sistemit tuaj operativ.)
Për të konfiguruar një konfigurim me tre ekrane, fillimisht duhet të instaloni drejtuesit e pllakës amë në sistemin operativ.

Porta USB 3.1 Gen 1
Porta USB 3.1 Gen 1 mbështet specifikimin USB 3.1 Gen 1 dhe është e pajtueshme me specifikimin USB 2.0. Përdorni këtë portë për pajisjet USB.
Porta USB 3.1 Gen 2 Type-A (E kuqe)
Porta USB 3.1 Gen 2 Type-A mbështet specifikimin USB 3.1 Gen 2 dhe është e pajtueshme me specifikimin USB 3.1 Gen 1 dhe USB 2.0. Përdorni këtë portë për pajisjet USB.
Porta RJ-45 LAN
Porta Gigabit Ethernet LAN ofron lidhje interneti me një shpejtësi të dhënash deri në 1 Gbps. Më poshtë përshkruhen gjendjet e LED-ve të portës LAN.

LED-i i lidhjes/shpejtësisë:

Gjendja Përshkrimi

Portokalli Shpejtësia e të dhënave 1 Gbps

Jeshile Shpejtësia e të dhënave 100 Mbps

E fikur Shpejtësia e të dhënave 10 Mbps

LED-i i aktivitetit:

Gjendja Përshkrimi

Po pulson Po ndodh transmetimi ose marrja e të dhënave

E fikur Nuk po ndodh asnjë transmetim ose marrje e të dhënave
Porta USB 2.0/1.1
Porta USB mbështet specifikimin USB 2.0/1.1. Përdorni këtë portë për pajisjet USB.
Hyrja e linjës (Blu)
Foleja e hyrjes së linjës. Përdorni këtë fole audio për pajisjet e hyrjes së linjës siç është një disk optik, walkman, etj.
Dalja e linjës (Jeshile)
Foleja e daljes së linjës. Përdorni këtë fole audio për kufje ose altoparlant me 2 kanale. Kjo fole mund të përdoret për të lidhur altoparlantët e përparmë në një konfigurim audio me 4/5.1/7.1 kanale.
Hyrja e mikrofonit (Rozë)
Foleja e hyrjes së mikrofonit.

Për të konfiguruar audio me 7.1 kanale, duhet të përdorni një modul audio HD të panelit të përparmë dhe të aktivizoni funksionin audio me shumë kanale përmes drejtuesit audio. Ju lutemi vizitoni faqen e internetit të GIGABYTE për më shumë informacion mbi softuerin.

kujdes

Kur hiqni kabllon e lidhur me një lidhës të panelit të pasmë, hiqni fillimisht kabllon nga pajisja juaj dhe më pas hiqeni atë nga pllaka amë.
Kur hiqni kabllon, tërhiqeni atë drejt nga lidhësi. Mos e lëkundni nga njëra anë në tjetrën për të parandaluar një qark të shkurtër elektrik brenda lidhësit të kabllit.

^(Shënim) Porta DVI-D nuk mbështet lidhjen D-Sub nga adaptori.

Lidhësit e brendshëm

ATX_12V
ATX
CPU_FAN
SYS_FAN1/SYS_FAN2
SATA3 0/1/2/3
M2F_32G
SPDIF_O
F_PANEL

F_AUDIO
COMA/COMB
LPT
F_USB30
F_USB1/F_USB2
TPM
BAT
CLR_CMOS

kujdes Lexoni udhëzimet e mëposhtme përpara se të lidhni pajisje të jashtme:

Sigurohuni që pajisjet tuaja të jenë në përputhje me lidhësit që dëshironi të lidhni.
Përpara se të instaloni pajisjet, sigurohuni që të fikni pajisjet dhe kompjuterin tuaj. Shkëputeni kordonin e rrymës nga priza për të parandaluar dëmtimin e pajisjeve.
Pasi të instaloni pajisjen dhe përpara se të ndizni kompjuterin, sigurohuni që kablloja e pajisjes të jetë e lidhur mirë me lidhësin në pllakën amë.

1/2) ATX_12V/ATX (Lidhësi i rrymës 2x4 12V dhe Lidhësi kryesor i rrymës 2x12)
Me përdorimin e lidhësit të rrymës, furnizimi me energji mund të furnizojë me energji të qëndrueshme të gjitha komponentët në pllakën amë. Përpara se të lidhni lidhësin e rrymës, sigurohuni që furnizimi me energji të jetë i fikur dhe të gjitha pajisjet të jenë instaluar siç duhet. Lidhësi i rrymës posedon një dizajn të sigurt. Lidhni kabllon e furnizimit me energji në lidhësin e rrymës në orientimin e duhur. Lidhësi i rrymës 12V furnizon kryesisht energji në CPU. Nëse lidhësi i rrymës 12V nuk është i lidhur, kompjuteri nuk do të ndizet.

Për të përmbushur kërkesat e zgjerimit, rekomandohet që të përdoret një furnizim me energji që mund t'i rezistojë konsumit të lartë të energjisë (500 W ose më i madh). Nëse përdoret një furnizim me energji që nuk siguron energjinë e kërkuar, rezultati mund të çojë në një sistem të paqëndrueshëm ose të pandezshëm.

Nr. i kunjës	Përkufizimi	Nr. i kunjës	Përkufizimi
1	GND (Vetëm për 2x4-pin 12V)	5	+12V (Vetëm për 2x4-pin 12V)
2	GND (Vetëm për 2x4-pin 12V)	6	+12V (Vetëm për 2x4-pin 12V)
3	GND	7	+12V
4	GND	8	+12V

Nr. i kunjës	Përkufizimi	Nr. i kunjës Përkufizimi	Përkufizimi
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (ndezje/fikje e butë)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (gatishmëri +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Vetëm për 2x12-pin ATX)	23	+5V (Vetëm për 2x12-pin ATX)
12	3.3V (Vetëm për 2x12-pin ATX)	24	GND (Vetëm për 2x12-pin ATX)

3/4) CPU_FAN/SYS_FAN1/SYS_FAN2 (Kokat e ventilatorit)
Të gjitha kokat e ventilatorit në këtë pllakë amë janë 4-pin. Shumica e kokave të ventilatorit posedojnë një dizajn të sigurt futjeje. Kur lidhni një kabllo ventilatori, sigurohuni që ta lidhni në orientimin e duhur (tela lidhësi i zi është tela tokëzues). Funksioni i kontrollit të shpejtësisë kërkon përdorimin e një ventilatori me dizajn të kontrollit të shpejtësisë së ventilatorit. Për shpërndarje optimale të nxehtësisë, rekomandohet që një ventilator sistemi të instalohet brenda shasisë.

Nr. i kunjës	Përkufizimi
1	GND
2	Kontrolli i shpejtësisë së tensionit
3	Sense
4	Kontrolli i shpejtësisë PWM

kujdes

Sigurohuni që të lidhni kabllot e ventilatorit në kokat e ventilatorit për të parandaluar mbinxehjen e CPU-së dhe sistemit tuaj. Mbinxehja mund të rezultojë në dëmtimin e CPU-së ose sistemi mund të ngecë.
Këto koka ventilatori nuk janë blloqe konfigurimi me tela lidhëse. Mos vendosni një kapak me tela lidhëse në koka.

SATA3 0/1/2/3 (Lidhës SATA 6Gb/s)
Lidhësit SATA janë në përputhje me standardin SATA 6Gb/s dhe janë të pajtueshëm me standardin SATA 3Gb/s dhe SATA 1.5Gb/s. Çdo lidhës SATA mbështet një pajisje të vetme SATA. Lidhësit SATA mbështesin RAID 0, RAID 1 dhe RAID 10. Referojuni kapitullit "Konfigurimi i një grupi RAID," për udhëzime mbi konfigurimin e një vargu RAID.

Nr. i kunjës Përkufizimi

1 GND

2 TXP

3 TXN

4 GND

5 RXN

6 RXP

7 GND

M2F_32G (Lidhës M.2 Socket 3)
Lidhësi M.2 mbështet M.2 SATA SSD dhe M.2 PCIe SSD dhe mbështet konfigurimin SATA RAID. Ju lutemi vini re se një M.2 PCIe SSD nuk mund të përdoret për të krijuar një varg RAID. Referojuni kapitullit "Konfigurimi i një grupi RAID," për udhëzime mbi konfigurimin e një vargu RAID.

Ndiqni hapat e mëposhtëm për të instaluar saktë një M.2 SSD në lidhësin M.2.
1. Përdorni një kaçavidë për të hequr vidhën dhe dadon nga pllaka amë. Gjeni vrimën e duhur të montimit për M.2 SSD që do të instalohet dhe më pas vidhosni dadon së pari.
2. Rrëshqisni M.2 SSD në lidhës në një kënd.
3. Shtypni M.2 SSD poshtë dhe më pas fiksojeni me vidhën.

  Zgjidhni vrimën e duhur për M.2 SSD që do të instalohet dhe rivendosni vidhën dhe dadon.

SPDIF_O (Koka dalëse S/PDIF)
Kjo kokë mbështet S/PDIF Out dixhitale dhe lidh një kabllo audio dixhitale S/PDIF (e siguruar nga kartat e zgjerimit) për dalje audio dixhitale nga pllaka juaj amë në karta të caktuara zgjerimi si karta grafike dhe karta zëri. Për shembull, disa karta grafike mund të kërkojnë që ju të përdorni një kabllo audio dixhitale S/PDIF për dalje audio dixhitale nga pllaka juaj amë në kartën tuaj grafike nëse dëshironi të lidhni një ekran HDMI me kartën grafike dhe të keni dalje audio dixhitale nga ekrani HDMI në të njëjtën kohë. Për informacion në lidhje me lidhjen e kabllos audio dixhitale S/PDIF, lexoni me kujdes manualin për kartën tuaj të zgjerimit.

Nr. i kunjës Përkufizimi

1 SPDIFO

2 GND

F_PANEL (Koka e panelit të përparmë)
Lidhni çelësin e energjisë, çelësin e rivendosjes, altoparlantin, çelësin/sensorin e ndërhyrjes në shasi dhe treguesin e statusit të sistemit në shasi në këtë kokë sipas caktimit të kunjave më poshtë. Vini re kunjat pozitive dhe negative përpara se të lidhni kabllot.
- PLED/PWR_LED (LED i energjisë):

  Statusi i sistemit LED

  S0 Ndezur

  S3/S4/S5 Fikur

  Lidhet me treguesin e statusit të energjisë në panelin e përparmë të shasisë. LED-i është i ndezur kur sistemi po funksionon. LED-i është i fikur kur sistemi është në gjendje gjumi S3/S4 ose është i fikur (S5). S S
- PW (Çelësi i energjisë):
  Lidhet me çelësin e energjisë në panelin e përparmë të shasisë. Ju mund të konfiguroni mënyrën për të fikur sistemin tuaj duke përdorur çelësin e energjisë (referojuni Kapitullit "Konfigurimi i BIOS-it," "Energjia," për më shumë informacion).
- SPEAK (Altoparlanti): Lidhet me altoparlantin në panelin e përparmë të shasisë. Sistemi raporton statusin e fillimit të sistemit duke lëshuar një kod bip. Një bip i vetëm i shkurtër do të dëgjohet nëse nuk zbulohet asnjë problem gjatë fillimit të sistemit.
- HD (LED i aktivitetit të diskut të ngurtë): Lidhet me LED-in e aktivitetit të diskut të ngurtë në panelin e përparmë të shasisë. LED-i është i ndezur kur disku i ngurtë po lexon ose shkruan të dhëna.
- RES (Çelësi i rivendosjes): Lidhet me çelësin e rivendosjes në panelin e përparmë të shasisë. Shtypni çelësin e rivendosjes për të rifilluar kompjuterin nëse kompjuteri ngrihet dhe nuk arrin të kryejë një rifillim normal.
- CI (Koka e ndërhyrjes në shasi): Lidhet me çelësin/sensorin e ndërhyrjes në shasi në shasi që mund të zbulojë nëse kapaku i shasisë është hequr. Kjo funksion kërkon një shasi me një çelës/sensor të ndërhyrjes në shasi.
- NC: Nuk ka lidhje.

  Dizajni i panelit të përparmë mund të ndryshojë nga shasia. Një modul i panelit të përparmë kryesisht përbëhet nga çelësi i energjisë, çelësi i rivendosjes, LED i energjisë, LED i aktivitetit të diskut të ngurtë, altoparlanti etj. Kur lidhni modulin e panelit të përparmë të shasisë suaj me këtë kokë, sigurohuni që caktimet e telave dhe caktimet e kunjeve të përputhen saktë.

F_AUDIO (Koka audio e panelit të përparmë)
Koka audio e panelit të përparmë mbështet audio me definicion të lartë (HD) Intel. Ju mund të lidhni modulin audio të panelit të përparmë të shasisë suaj me këtë kokë. Sigurohuni që caktimet e telave të lidhësit të modulit të përputhen me caktimet e kunjeve të kokës së pllakës amë. Lidhja e gabuar midis lidhësit të modulit dhe kokës së pllakës amë do ta bëjë pajisjen të paaftë për të punuar ose madje do ta dëmtojë atë.

Nr. i kunjit Përkufizimi

1 MIC2_L

2 GND

3 MIC2_R

4 NC

5 LINE2_R

6 Sense

7 FAUDIO_JD

8 Pa kunj

9 LINE2_L

10 Sense

Disa shasi ofrojnë një modul audio të panelit të përparmë që ka lidhës të ndarë në secilin tel në vend të një prize të vetme. Për informacion rreth lidhjes së modulit audio të panelit të përparmë që ka caktim të ndryshëm të telave, ju lutemi kontaktoni prodhuesin e shasisë.

COMA/COMB (Kokat e portës seriale)
Koka COM mund të ofrojë një portë seriale nëpërmjet një kablloje opsionale të portës COM. Për blerjen e kabllit opsional të portës COM, ju lutemi kontaktoni shitësin lokal.

Nr. i kunjit Përkufizimi Nr. i kunjit Përkufizimi

1 NDCD- 6 NDSR-

2 NSIN 7 NRTS-

3 NSOUT 8 NCTS-

4 NDTR- 9 NRI-

5 GND 10 Pa kunj

LPT (Koka e portës paralele)
Koka LPT mund të ofrojë një portë paralele nëpërmjet një kablloje opsionale të portës LPT. Për blerjen e kabllit opsional të portës LPT, ju lutemi kontaktoni shitësin lokal.

Nr. i kunjit	Përkufizimi	Nr. i kunjit	Përkufizimi	Nr. i kunjit	Përkufizimi
1	STB-	10	GND	19	ACK-
2	AFD-	11	PD4	20	GND
3	PD0	12	GND	21	BUSY
4	ERR-	13	PD5	22	GND
5	PD1	14	GND	23	PE
6	INIT-	15	PD6	24	Pa kunj
7	PD2	16	GND	25	SLCT
8	SLIN-	17	PD7	26	GND
9	PD3	18	GND

F_USB30 (Koka USB 3.1 Gen 1)
Koka përputhet me specifikimet USB 3.1 Gen 1 dhe USB 2.0 dhe mund të ofrojë dy porte USB. Për blerjen e panelit të përparmë opsional 3.5" që ofron dy porte USB 3.1 Gen 1, ju lutemi kontaktoni shitësin lokal.

Nr. i kunjit	Përkufizimi	Nr. i kunjit	Përkufizimi
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15	SSTX2-
6	SSTX1+	16	GND
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	Pa kunj

F_USB1/F_USB2 (Koka USB 2.0/1.1)
Kokat përputhen me specifikimet USB 2.0/1.1. Çdo kokë USB mund të ofrojë dy porte USB nëpërmjet një mbajtëseje opsionale USB. Për blerjen e mbajtëses opsionale USB, ju lutemi kontaktoni shitësin lokal.

Nr. i kunjit Përkufizimi Nr. i kunjit Përkufizimi

1 Energji (5V) 6 USB DY+

2 Energji (5V) 7 GND

3 USB DX- 8 GND S

4 USB DY- 9 Pa kunj

5 USB DX+ 10 NC
- Mos e futni kabllon e kllapës IEEE 1394 (2x5-pin) në header-in USB 2.0/1.1.
- Para se të instaloni kllapën USB, sigurohuni që ta fikni kompjuterin tuaj dhe ta shkëputni kordonin e energjisë nga priza elektrike për të parandaluar dëmtimin e kllapës USB.

TPM (Trusted Platform Module Header) (Koka e modulit të platformës së besuar TPM)
Mund të lidhni një TPM (Trusted Platform Module) (Modul i Platformës së Besuar TPM) në këtë header.

Nr. i kunjës	Përkufizimi	Nr. i kunjës	Përkufizimi
1	LCLK	11	LAD0
2	GND	12	GND
3	LFRAME	13	NC
4	Pa kunja	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

BAT (Bateria)
Bateria siguron energji për të mbajtur vlerat (siç janë konfigurimet e BIOS-it, data dhe informacioni i kohës) në CMOS kur kompjuteri është i fikur. Zëvendësoni baterinë kur tensioni i baterisë bie në një nivel të ulët, ose vlerat e CMOS mund të mos jenë të sakta ose mund të humbasin.
Mund t'i pastroni vlerat CMOS duke hequr baterinë:
1. Fikeni kompjuterin tuaj dhe shkëputni kordonin e energjisë.
2. Hiqeni butësisht baterinë nga mbajtësja e baterisë dhe prisni një minutë. (Ose përdorni një objekt metalik si një kaçavidë për të prekur terminalet pozitive dhe negative të mbajtëses së baterisë, duke i shkurtuar ato për 5 sekonda.)
3. Zëvendësoni baterinë.
4. Futeni kordonin e energjisë dhe rindizni kompjuterin tuaj.

Gjithmonë fikeni kompjuterin tuaj dhe shkëputni kordonin e energjisë para se të zëvendësoni baterinë.
Zëvendësoni baterinë me një ekuivalente. Dëmtimi i pajisjeve tuaja mund të ndodhë nëse bateria është zëvendësuar me një model të gabuar.
Kontaktoni vendin e blerjes ose shitësin lokal nëse nuk jeni në gjendje ta zëvendësoni vetë baterinë ose nuk jeni i sigurt për modelin e baterisë.
Kur instaloni baterinë, vini re orientimin e anës pozitive (+) dhe anës negative (-) të baterisë (ana pozitive duhet të jetë e kthyer lart).
Bateritë e përdorura duhet të trajtohen në përputhje me rregulloret lokale mjedisore.

CLR_CMOS (Clear CMOS Jumper) (Kërcyes për pastrimin e CMOS)
Përdorni këtë kërcyes për të pastruar konfigurimin e BIOS-it dhe për të rivendosur vlerat e CMOS në parazgjedhjet e fabrikës. Për të pastruar vlerat e CMOS, përdorni një objekt metalik si një kaçavidë për të prekur dy kunjat për disa sekonda.

	Hapur: Normal
	Shkurt: Pastroni vlerat e CMOS

kujdes

Gjithmonë fikeni kompjuterin tuaj dhe shkëputni kordonin e energjisë nga priza elektrike para se të pastroni vlerat e CMOS.
Pas rindezjes së sistemit, shkoni te konfigurimi i BIOS-it për të ngarkuar parazgjedhjet e fabrikës (zgjidhni Load Optimized Defaults) ose konfiguroni manualisht cilësimet e BIOS-it (referojuni kapitullit "BIOS Setup" (Konfigurimi i BIOS-it), për konfigurimet e BIOS-it).

Konfigurimi i BIOS-it

BIOS (Sistemi Bazë i Hyrjes dhe Daljes) regjistron parametrat e pajisjeve të sistemit në CMOS në pllakën amë. Funksionet e tij kryesore përfshijnë kryerjen e Vetë-Testimit me Ndezje (POST) gjatë nisjes së sistemit, ruajtjen e parametrave të sistemit dhe ngarkimin e sistemit operativ, etj. BIOS përfshin një program Konfigurimi i BIOS-it që i lejon përdoruesit të modifikojë cilësimet bazë të konfigurimit të sistemit ose të aktivizojë funksione të caktuara të sistemit. Kur fiket energjia, bateria në pllakën amë furnizon energjinë e nevojshme për CMOS për të mbajtur vlerat e konfigurimit në CMOS. Për të hyrë në programin e Konfigurimit të BIOS-it, shtypni tastin <Delete> gjatë POST kur ndizet energjia. Për të përmirësuar BIOS-in, përdorni ose GIGABYTE Q-Flash ose programin @BIOS.

Q-Flash i lejon përdoruesit të përmirësojë ose të krijojë shpejt dhe lehtësisht kopje rezervë të BIOS-it pa hyrë në sistemin operativ.
@BIOS është një program i bazuar në Windows që kërkon dhe shkarkon versionin më të fundit të BIOS-it nga Interneti dhe përditëson BIOS-in.

kujdes

Për shkak se aktivizimi i BIOS-it është potencialisht i rrezikshëm, nëse nuk hasni probleme gjatë përdorimit të versionit aktual të BIOS-it, rekomandohet të mos e aktivizoni BIOS-in. Për të aktivizuar BIOS-in, bëjeni me kujdes. Aktivizimi i pamjaftueshëm i BIOS-it mund të rezultojë në mosfunksionim të sistemit.
Rekomandohet të mos ndryshoni cilësimet e paracaktuara (përveç nëse keni nevojë) për të parandaluar paqëndrueshmërinë e sistemit ose rezultate të tjera të papritura. Ndryshimi i pamjaftueshëm i cilësimeve mund të rezultojë në dështimin e sistemit për t'u nisur. Nëse kjo ndodh, provoni të fshini vlerat CMOS dhe të rivendosni tabelën në vlerat e paracaktuara. (Referojuni seksionit "Ngarko Parazgjedhjet e Optimizuara" në këtë kapitull ose prezantimeve të kërcyesit të baterisë/fshirjes së CMOS për mënyrën e fshirjes së vlerave CMOS.)

Ekrani i nisjes

Ekrani i mëposhtëm i logos së nisjes do të shfaqet kur kompjuteri të niset.
(Shembull i versionit të BIOS-it: F1a)

Ekzistojnë dy mënyra të ndryshme të BIOS-it si më poshtë dhe mund të përdorni tastin <F2> për të kaluar midis dy mënyrave. Mënyra Klasike e Konfigurimit ofron cilësime të detajuara të BIOS-it. Ju mund të shtypni tastet me shigjeta në tastierën tuaj për të lëvizur midis artikujve dhe të shtypni <Enter> për të pranuar ose hyrë në një nën-menu. Ose mund të përdorni mausin tuaj për të zgjedhur artikullin që dëshironi. Mënyra e Lehtë u lejon përdoruesve të shohin shpejt informacionin e tyre aktual të sistemit ose të bëjnë rregullime për performancë optimale. Në Mënyrën e Lehtë, mund të përdorni mausin tuaj për të lëvizur nëpër artikujt e konfigurimit.

Kur sistemi nuk është i qëndrueshëm si zakonisht, zgjidhni artikullin Ngarko Parazgjedhjet e Optimizuara për ta vendosur sistemin tuaj në parazgjedhjet e tij.
Menytë e Konfigurimit të BIOS-it të përshkruara në këtë kapitull janë vetëm për referencë dhe mund të ndryshojnë sipas versionit të BIOS-it.

M.I.T.

M.I.T.
kujdes Nëse sistemi do të funksionojë në mënyrë të qëndrueshme me cilësimet e mbingarkesës/mbivoltazhit që keni bërë varet nga konfigurimet e përgjithshme të sistemit tuaj. Kryerja e gabuar e mbingarkesës/mbivoltazhit mund të rezultojë në dëmtimin e CPU-së, chipset-it ose memories dhe të zvogëlojë jetën e dobishme të këtyre komponentëve. Kjo faqe është vetëm për përdoruesit e avancuar dhe ne ju rekomandojmë të mos ndryshoni cilësimet e parazgjedhura për të parandaluar paqëndrueshmërinë e sistemit ose rezultate të tjera të papritura. (Ndryshimi i papërshtatshëm i cilësimeve mund të rezultojë në dështimin e sistemit për t'u aktivizuar. Nëse kjo ndodh, pastroni vlerat e CMOS dhe rivendosni pllakën në vlerat e parazgjedhura.)

Cilësimet e Avancuara të Frekuencës
Vlera e Orës së Hostit
Shfaq frekuencën aktuale të funksionimit të Orës së Hostit.
Raporti i Orës së CPU-së
Ju lejon të ndryshoni raportin e orës për CPU-në e instaluar. Gama e rregullueshme varet nga CPU-ja që po instalohet.
Frekuenca e CPU-së
Shfaq frekuencën aktuale të funksionimit të CPU-së.

Cilësimet e Avancuara të Bërthamës së CPU-së

Raporti i Orës së CPU-së, Frekuenca e CPU-së
Cilësimet e mësipërme janë sinkronike me ato nën të njëjtat artikuj në menunë Cilësimet e Avancuara të Frekuencës.

Rritja e Performancës së Bërthamës ^(Shënim)
Ju lejon të përcaktoni nëse do të aktivizoni teknologjinë e Rritjes së Performancës së Bërthamës (CPB), një teknologji për rritjen e performancës së CPU-së. (Parazgjedhur: Auto)

Raporti i Rritjes së Performancës së Bërthamës ^(Shënim)
Ju lejon të ndryshoni raportin për CPB-në. Gama e rregullueshme varet nga CPU-ja që po instalohet. (Parazgjedhur: Auto)

Raporti i Rritjes së Performancës Turbo ^(Shënim)
Ju lejon të përcaktoni nëse do të përmirësoni performancën e CPU-së. (Parazgjedhur: Çaktivizuar)

Funksioni AMD Cool&Quiet

Aktivizuar	Lejon që drejtuesi AMD Cool'n'Quiet të rregullojë dinamikisht orën e CPU-së dhe VID-in për të zvogëluar prodhimin e nxehtësisë nga kompjuteri juaj dhe konsumin e energjisë. (Parazgjedhur)
Çaktivizuar	Çaktivizon këtë funksion.

Modaliteti SVM
Virtualizimi i përmirësuar nga Teknologjia e Virtualizimit do të lejojë që një platformë të ekzekutojë sisteme dhe aplikacione të shumta operative në ndarje të pavarura. Me virtualizimin, një sistem kompjuterik mund të funksionojë si sisteme të shumta virtuale. (Parazgjedhur: Çaktivizuar)
Modaliteti C6^{(Shënim 1)}
Ju lejon të përcaktoni nëse do të lejoni që CPU-ja të hyjë në modalitetin C6 në gjendje ndërprerjeje të sistemit. Kur aktivizohet, frekuenca e bërthamës së CPU-së do të reduktohet gjatë gjendjes së ndërprerjes së sistemit për të ulur konsumin e energjisë. Gjendja C6 është një gjendje më e përmirësuar e kursimit të energjisë sesa C1. (Parazgjedhur: Aktivizuar)
Kontrolli Global i Gjendjes C^{(Shënim 1)}
Ju lejon të përcaktoni nëse do të lejoni që CPU-ja të hyjë në gjendje C. Kur aktivizohet, frekuenca e bërthamës së CPU-së do të reduktohet gjatë gjendjes së ndërprerjes së sistemit për të ulur konsumin e energjisë. (Parazgjedhur: Aktivizuar)
Modaliteti SMT^{(Shënim 1)}
Ju lejon të aktivizoni ose çaktivizoni teknologjinë e Multi-Threading Simultane të CPU-së. Ky funksion funksionon vetëm për sistemet operative që mbështesin modalitetin me shumë procesorë. Auto lejon që BIOS-i të konfigurojë automatikisht këtë cilësim. (Parazgjedhur: Auto)
Kontrolli Downcore^{(Shënim 1)}
Ju lejon të zgjidhni numrin e bërthamave të CPU-së për të aktivizuar (numri i bërthamave të CPU-së mund të ndryshojë sipas CPU-së). Auto lejon që BIOS-i të konfigurojë automatikisht këtë cilësim. (Parazgjedhur: Auto)
Profili Ekstrem i Memories (X.M.P.)^{(Shënim 2)}
Lejon që BIOS-i të lexojë të dhënat SPD në modulin(et) e memories XMP për të përmirësuar performancën e memories kur aktivizohet.

Çaktivizuar	Çaktivizon këtë funksion. (Parazgjedhur)
Profili1	Përdor cilësimet e Profilit 1.
Profili2 ^{(Shënim 2)}	Përdor cilësimet e Profilit 2.

Shumëzuesi i Memories së Sistemit
Ju lejon të vendosni shumëzuesin e memories së sistemit. Auto vendos shumëzuesin e memories sipas të dhënave SPD të memories. (Parazgjedhur: Auto)
Frekuenca e Memories (MHz)
Vlera e parë e frekuencës së memories është frekuenca normale e funksionimit të memories që po përdoret; e dyta është frekuenca e memories që rregullohet automatikisht sipas cilësimeve të Shumëzuesit të Memories së Sistemit.

Cilësimet e Avancuara të Memories
Profili Ekstrem i Memories (X.M.P.) (Shënim 2), Shumëzuesi i Memories së Sistemit, Frekuenca e Memories (Mhz)
Cilësimet e mësipërme janë sinkronike me ato nën të njëjtat artikuj në menunë Cilësimet e Avancuara të Frekuencës.
Modaliteti i Kohëzimit të Memories
Manuali dhe Manuali i Avancuar lejojnë që Ndërthurja e Kanalit, Ndërthurja e Rangut dhe cilësimet e kohëzimit të memories më poshtë të jenë të konfigurueshme. Opsionet janë: Auto (parazgjedhur), Manual, Manual i Avancuar.
Voltazhi DDR i Profilit
Kur përdorni një modul memorie jo-XMP ose Profili Ekstrem i Memories (X.M.P.) është vendosur në Çaktivizuar, vlera shfaqet sipas specifikimit të memories suaj. Kur Profili Ekstrem i Memories (X.M.P.) është vendosur në Profili1 ose Profili2, vlera shfaqet sipas të dhënave SPD në memorien XMP.
Ndërthurja e Kanalit
Aktivizon ose çaktivizon ndërthurjen e kanalit të memories. Aktivizuar lejon që sistemi të aksesojë njëkohësisht kanale të ndryshme të memories për të rritur performancën dhe qëndrueshmërinë e memories. Auto lejon që BIOS-i të konfigurojë automatikisht këtë cilësim. (Parazgjedhur: Auto)
Ndërthurja e Rangut
Aktivizon ose çaktivizon ndërthurjen e rangut të memories. Aktivizuar lejon që sistemi të aksesojë njëkohësisht rende të ndryshme të memories për të rritur performancën dhe qëndrueshmërinë e memories. Auto lejon që BIOS-i të konfigurojë automatikisht këtë cilësim. (Parazgjedhur: Auto)
Nën-Kohëzimet e Memories të Kanalit A/B
Kjo nën-menu ofron cilësime të kohëzimit të memories për secilin kanal të memories. Ekrani përkatës i cilësimeve të kohëzimit është i konfigurueshëm vetëm kur Modaliteti i Kohëzimit të Memories është vendosur në Manual ose Manual i Avancuar. Shënim: Sistemi juaj mund të bëhet i paqëndrueshëm ose të mos aktivizohet pasi të keni bërë ndryshime në kohëzimet e memories. Nëse kjo ndodh, ju lutemi rivendosni pllakën në vlerat e parazgjedhura duke ngarkuar parazgjedhjet e optimizuara ose duke pastruar vlerat e CMOS.
Cilësimet e Avancuara të Voltazhit
Kjo nën-menu ju lejon të vendosni voltazhet e CPU-së, chipset-it dhe memories.

Statusi i Shëndetit të PC-së
Rivendos Statusin e Hapur të Kutisë

Çaktivizuar	Mban ose pastron regjistrimin e statusit të mëparshëm të ndërhyrjes në shasi. (Parazgjedhur)
Aktivizuar	Pastron regjistrimin e statusit të mëparshëm të ndërhyrjes në shasi dhe fusha e Hapur e Kutisë do të shfaqë "Jo" në aktivizimin e ardhshëm.

Kutia e Hapur
Shfaq statusin e zbulimit të pajisjes së zbulimit të ndërhyrjes në shasi të bashkangjitur në kokën CI të pllakës amë. Nëse mbulesa e shasisë së sistemit hiqet, kjo fushë do të shfaqë "Po", përndryshe do të shfaqë "Jo". Për të pastruar regjistrimin e statusit të ndërhyrjes në shasi, vendosni Rivendos Statusin e Hapur të Kutisë në Aktivizuar, ruani cilësimet në CMOS dhe më pas rindizni sistemin tuaj.
Voltazhi Vcore i CPU-së/VDDP i CPU-së/Voltazhi i Kanalit A/B DRAM/+3.3V/+5V/+12V/VCORE SOC
Shfaq voltazhet aktuale të sistemit.

Cilësimet e Ndryshme
Konfigurimi i Slotit PCIe
Ju lejon të vendosni modalitetin e funksionimit të sloteve PCI Express në Gen 1, Gen 2 ose Gen 3. Modaliteti aktual i funksionimit i nënshtrohet specifikimit harduerik të secilit slot. Auto lejon që BIOS-i të konfigurojë automatikisht këtë cilësim. (Parazgjedhur: Auto)
Përmirësimi i 3DMark01
Ju lejon të përcaktoni nëse do të përmirësoni disa performanca të vjetra të pikëreferencës. (Parazgjedhur: Çaktivizuar)

Cilësimet e Smart Fan 5
Monitor
Ju lejon të zgjidhni një objektiv për të monitoruar dhe për të bërë rregullime të mëtejshme. (Parazgjedhur: VENTILATORI I CPU-Së)
Kontrolli i Shpejtësisë së Ventilatort
Ju lejon të përcaktoni nëse do të aktivizoni funksionin e kontrollit të shpejtësisë së ventilatorit dhe të rregulloni shpejtësinë e ventilatorit.

Normal	Lejon që ventilatori të funksionojë me shpejtësi të ndryshme sipas temperaturës. Ju mund të rregulloni shpejtësinë e ventilatorit me System Information Viewer bazuar në kërkesat e sistemit tuaj. (Parazgjedhur)
I Heshtur	Lejon që ventilatori të funksionojë me shpejtësi të ngadalta.
Manual	Ju lejon të kontrolloni shpejtësinë e ventilatorit në grafikun e kurbës.
Shpejtësia e Plotë	Lejon që ventilatori të funksionojë me shpejtësi të plota.

Përdorimi i Kontrollit të Ventilatort Inputin e Temperaturës
Ju lejon të zgjidhni temperaturën e referencës për kontrollin e shpejtësisë së ventilatorit.
Intervali i Temperaturës
Ju lejon të zgjidhni intervalin e temperaturës për ndryshimin e shpejtësisë së ventilatorit.
Modaliteti i Kontrollit të Ventilatort

Auto	Lejon që BIOS-i të zbulojë automatikisht llojin e ventilatorit të instaluar dhe vendos modalitetin optimal të kontrollit. (Parazgjedhur)
Voltazhi	Modaliteti i voltazhit rekomandohet për një ventilator me 3 kunja.
PWM	Modaliteti PWM rekomandohet për një ventilator me 4 kunja.

Temperatura
Shfaq temperaturën aktuale të zonës së synuar të zgjedhur.
Shpejtësia e Ventilatort
Shfaq shpejtësitë aktuale të ventilatorit.
Paralajmërimi i Temperaturës
Vendos pragun e paralajmërimit për temperaturën. Kur temperatura tejkalon pragun, BIOS-i do të lëshojë tingull paralajmërues. Opsionet janë: Çaktivizuar (parazgjedhur), 60º C/140º F, 70º C/158º F, 80º C/176º F, 90º C/194º F
Paralajmërimi i Dështimit të Ventilatort
Lejon që sistemi të lëshojë tingull paralajmërues nëse ventilatori nuk është i lidhur ose dështon. Kontrolloni gjendjen e ventilatorit ose lidhjen e ventilatorit kur ndodh kjo. (Parazgjedhur: Çaktivizuar)

^(Shënim) Ky artikull është i pranishëm vetëm kur instaloni një CPU që mbështet këtë veçori.
^{(Shënim 1)} Ky artikull është i pranishëm vetëm kur instaloni një CPU që mbështet këtë veçori.
^{(Shënim 2)} Ky artikull është i pranishëm vetëm kur instaloni një CPU dhe një modul memorie që mbështesin këtë veçori.

Sistemi

Ky seksion ofron informacion mbi modelin e pllakës amë dhe versionin e BIOS-it. Mund të zgjidhni gjithashtu gjuhën e parazgjedhur të përdorur nga BIOS-i dhe të caktoni manualisht orën e sistemit.
ikonë Gjuha e sistemit
Zgjedh gjuhën e parazgjedhur të përdorur nga BIOS-i.
ikonë Data e sistemit
Cakton datën e sistemit. Formati i datës është java (vetëm për lexim), muaji, data dhe viti. Përdorni <Enter> për të kaluar midis fushave Muaj, Datë dhe Vit dhe përdorni tastin <Page Up> ose <Page Down> për të caktuar vlerën e dëshiruar.
ikonë Ora e sistemit
Cakton orën e sistemit. Formati i orës është ora, minuta dhe sekonda. Për shembull, ora 1 pasdite është 13:00:00. Përdorni <Enter> për të kaluar midis fushave Orë, Minutë dhe Sekondë dhe përdorni tastin <Page Up> ose <Page Down> për të caktuar vlerën e dëshiruar.
ikonë Niveli i aksesit
Shfaq nivelin aktual të aksesit në varësi të llojit të mbrojtjes me fjalëkalim që përdoret. (Nëse nuk është vendosur asnjë fjalëkalim, parazgjedhja do të shfaqet si Administrator.) Niveli i Administratorit ju lejon të bëni ndryshime në të gjitha cilësimet e BIOS-it; niveli i Përdoruesit ju lejon vetëm të bëni ndryshime në disa cilësime të BIOS-it, por jo në të gjitha.

BIOS

BIOS
Prioritetet e Opsioneve të Nisjes
Specifikon rendin e përgjithshëm të nisjes nga pajisjet e disponueshme. Pajisjet e ruajtjes së lëvizshme që mbështesin formatin GPT do të kenë parashtesën "UEFI:" në listën e pajisjeve të nisjes. Për t'u nisur nga një sistem operativ që mbështet ndarjen GPT, zgjidhni pajisjen e prefiksuar me vargun "UEFI:". Ose, nëse dëshironi të instaloni një sistem operativ që mbështet ndarjen GPT si Windows 7 64-bit, zgjidhni diskun optik që përmban diskun e instalimit të Windows 7 64-bit dhe që ka parashtesën "UEFI:".
Prioritetet BBS të Diskut të Ngurtë/CD/DVD ROM Drive/Floppy Drive/Pajisjes së Rrjetit
Specifikon rendin e nisjes për një lloj specifik pajisjeje, si disqet e ngurta, disqet optike, disqet floppy, dhe pajisjet që mbështesin funksionin Boot nga LAN, etj. Shtypni <Enter> në këtë artikull për të hyrë në nënmenunë që paraqet pajisjet e të njëjtit lloj që janë të lidhura. Ky artikull është i pranishëm vetëm nëse është instaluar të paktën një pajisje për këtë lloj.
Gjendja Bootup NumLock
Aktivizon ose çaktivizon veçorinë Numlock në tastierën numerike të tastierës pas POST. (Parazgjedhur: Aktiv)
Opsioni i Sigurisë
Specifikon nëse kërkohet një fjalëkalim sa herë që sistemi niset, ose vetëm kur hyni në BIOS Setup. Pasi të keni konfiguruar këtë artikull, vendosni fjalëkalimin(et) nën artikullin Fjalëkalimi i Administratorit/Fjalëkalimi i Përdoruesit.

Setup	Një fjalëkalim kërkohet vetëm për hyrjen në programin BIOS Setup.
Sistemi	Një fjalëkalim kërkohet për nisjen e sistemit dhe për hyrjen në programin BIOS Setup. (Parazgjedhur)

Shfaqja e LOGO në Ekran të Plotë
Ju lejon të përcaktoni nëse do të shfaqni Logotipin e GIGABYTE gjatë nisjes së sistemit. Çaktivizimi anashkalon Logotipin e GIGABYTE kur sistemi fillon. (Parazgjedhur: Aktivizuar)
Nisje e Shpejtë
Aktivizon ose çaktivizon Nisjen e Shpejtë për të shkurtuar procesin e nisjes së OS. Ultra Fast ofron shpejtësinë më të shpejtë të nisjes. (Parazgjedhur: Çaktivizuar)
Mbështetja SATA

Të gjitha Pajisjet Sata	Të gjitha pajisjet SATA janë funksionale në sistemin operativ dhe gjatë POST.
HDD Vetëm për Nisjen e Fundit	Përveç diskut të ngurtë të nisjes së mëparshme, të gjitha pajisjet SATA janë të çaktivizuara përpara se të përfundojë procesi i nisjes së OS. (Parazgjedhur)

Ky artikull mund të konfigurohet vetëm kur Fast Boot është vendosur në Enabled ose Ultra Fast.
Mbështetja VGA
Ju lejon të zgjidhni se cilin lloj sistemi operativ do të nisni.

Auto	Aktivizon vetëm ROM-in e opsionit trashëgues.
EFI Driver	Aktivizon EFI option ROM. (Parazgjedhur)

Ky artikull mund të konfigurohet vetëm kur Fast Boot është vendosur në Enabled ose Ultra Fast.
Mbështetja USB

Çaktivizuar	Të gjitha pajisjet USB janë të çaktivizuara përpara se të përfundojë procesi i nisjes së OS.
Inicimi i Plotë	Të gjitha pajisjet USB janë funksionale në sistemin operativ dhe gjatë POST. (Parazgjedhur)
Inicimi i Pjesshëm	Një pjesë e pajisjeve USB janë të çaktivizuara përpara se të përfundojë procesi i nisjes së OS.

Ky artikull mund të konfigurohet vetëm kur Fast Boot është vendosur në Enabled. Ky funksion është i çaktivizuar kur Fast Boot është vendosur në Ultra Fast.
Mbështetja e Pajisjeve PS2

Çaktivizuar	Të gjitha pajisjet PS/2 janë të çaktivizuara përpara se të përfundojë procesi i nisjes së OS.
Aktivizuar	Të gjitha pajisjet PS/2 janë funksionale në sistemin operativ dhe gjatë POST. (Parazgjedhur)

Ky artikull mund të konfigurohet vetëm kur Fast Boot është vendosur në Enabled. Ky funksion është i çaktivizuar kur Fast Boot është vendosur në Ultra Fast.
Mbështetja e Drejtuesit të Grumbullit të Rrjetit

Çaktivizuar	Çaktivizon nisjen nga rrjeti. (Parazgjedhur)
Aktivizuar	Aktivizon nisjen nga rrjeti.

Ky artikull mund të konfigurohet vetëm kur Fast Boot është vendosur në Enabled ose Ultra Fast.
Veçoritë e Windows 10
Ju lejon të zgjidhni sistemin operativ që do të instalohet. (Parazgjedhur: OS Tjetër)
Mbështetja CSM
Aktivizon ose çaktivizon UEFI CSM (Modulin e Mbështetjes së Përputhshmërisë) për të mbështetur një proces trashëgues të nisjes së PC.

Aktivizuar	Aktivizon UEFI CSM. (Parazgjedhur)
Çaktivizuar	Çaktivizon UEFI CSM dhe mbështet vetëm procesin e nisjes UEFI BIOS.

Ky artikull mund të konfigurohet vetëm kur Veçoritë e Windows 10 është vendosur në Windows 10 ose Windows 10 WHQL.
LAN PXE Boot Option ROM
Ju lejon të zgjidhni nëse do të aktivizoni ROM-in e opsionit trashëgues për kontrolluesin LAN. (Parazgjedhur: Çaktivizuar) Ky artikull mund të konfigurohet vetëm kur Mbështetja CSM është vendosur në Enabled.
Kontrolli i Opsionit të Nisjes së Ruajtjes
Ju lejon të zgjidhni nëse do të aktivizoni UEFI ose ROM-in e opsionit trashëgues për kontrolluesin e pajisjes së ruajtjes.

Çaktivizuar	Çaktivizon option ROM.
Vetëm UEFI	Aktivizon vetëm UEFI option ROM.
Vetëm Trashëgues	Aktivizon vetëm ROM-in e opsionit trashëgues. (Parazgjedhur)

Ky artikull mund të konfigurohet vetëm kur Mbështetja CSM është vendosur në Enabled.
Prioriteti ROM i Pajisjes Tjetër PCI
Ju lejon të zgjidhni nëse do të aktivizoni UEFI ose ROM-in e opsionit Trashëgues për kontrolluesin e pajisjes PCI, përveç kontrolluesve LAN, pajisjes së ruajtjes dhe grafikës.

Çaktivizuar	Çaktivizon option ROM.
Vetëm UEFI	Aktivizon vetëm UEFI option ROM. (Parazgjedhur)
Vetëm Trashëgues	Aktivizon vetëm ROM-in e opsionit trashëgues.

Grumbulli i Rrjetit
Çaktivizon ose aktivizon nisjen nga rrjeti për të instaluar një OS të formatit GPT, si p.sh. instalimi i OS nga serveri i Shërbimeve të Vendosjes së Windows. (Parazgjedhur: Çaktivizuar)
Mbështetja Ipv4 PXE
Aktivizon ose çaktivizon Mbështetjen IPv4 PXE. Ky artikull mund të konfigurohet vetëm kur Grumbulli i Rrjetit është aktivizuar.
Mbështetja Ipv4 HTTP
Aktivizon ose çaktivizon mbështetjen e nisjes HTTP për IPv4. Ky artikull mund të konfigurohet vetëm kur Grumbulli i Rrjetit është aktivizuar.
Mbështetja Ipv6 PXE
Aktivizon ose çaktivizon Mbështetjen IPv6 PXE. Ky artikull mund të konfigurohet vetëm kur Grumbulli i Rrjetit është aktivizuar.
Mbështetja Ipv6 HTTP
Aktivizon ose çaktivizon mbështetjen e nisjes HTTP për IPv6. Ky artikull mund të konfigurohet vetëm kur Grumbulli i Rrjetit është aktivizuar.
Fjalëkalimi i Administratorit
Ju lejon të konfiguroni një fjalëkalim administratori. Shtypni <Enter> në këtë artikull, shkruani fjalëkalimin dhe më pas shtypni <Enter>. Do të kërkohet të konfirmoni fjalëkalimin. Shkruani përsëri fjalëkalimin dhe shtypni <Enter>. Ju duhet të futni fjalëkalimin e administratorit (ose fjalëkalimin e përdoruesit) gjatë nisjes së sistemit dhe kur hyni në BIOS Setup. Ndryshe nga fjalëkalimi i përdoruesit, fjalëkalimi i administratorit ju lejon të bëni ndryshime në të gjitha cilësimet e BIOS.
Fjalëkalimi i Përdoruesit
Ju lejon të konfiguroni një fjalëkalim përdoruesi. Shtypni <Enter> në këtë artikull, shkruani fjalëkalimin dhe më pas shtypni <Enter>. Do të kërkohet të konfirmoni fjalëkalimin. Shkruani përsëri fjalëkalimin dhe shtypni <Enter>. Ju duhet të futni fjalëkalimin e administratorit (ose fjalëkalimin e përdoruesit) gjatë nisjes së sistemit dhe kur hyni në BIOS Setup. Megjithatë, fjalëkalimi i përdoruesit ju lejon vetëm të bëni ndryshime në disa cilësime të BIOS, por jo në të gjitha. Për të anuluar fjalëkalimin, shtypni <Enter> në artikullin e fjalëkalimit dhe kur të kërkohet fjalëkalimi, futni fillimisht atë të saktë. Kur të kërkohet një fjalëkalim i ri, shtypni <Enter> pa futur ndonjë fjalëkalim. Shtypni <Enter> përsëri kur të kërkohet konfirmimi.
SHËNIM: Përpara se të vendosni Fjalëkalimin e Përdoruesit, sigurohuni që të vendosni fillimisht Fjalëkalimin e Administratorit.

Periferikë

AMD CPU fTPM
Aktivizon ose çaktivizon funksionin TPM 2.0 të integruar në procesorin AMD. (Parazgjedhur: Aktivizuar)
Pajisja kryesore e videos ^(Shënim)
Specifikon fillimin e parë të ekranit të monitorit nga karta grafike PCI Express e instaluar ose grafika e integruar.

Video IGD	Vendos grafikën e integruar si ekranin e parë.
NB Video e foleve PCIe	Vendos kartën grafike PCI Express në folenë PCI Express të kontrolluar nga Ura Veriore si ekranin e parë. (Parazgjedhur)

LED ambient
Aktivizon ose çaktivizon LED-in audio të integruar. (Parazgjedhur: Ndezur)
Mbështetja e USB-së së vjetër
Lejon që tastiera/mausi USB të përdoren në MS-DOS. (Parazgjedhur: Aktivizuar)
XHCI Hand-off
Përcakton nëse do të aktivizohet funksioni XHCI Hand-off për një sistem operativ pa mbështetje XHCI Hand-off. (Parazgjedhur: Aktivizuar)
EHCI Hand-off
Përcakton nëse do të aktivizohet funksioni EHCI Hand-off për një sistem operativ pa mbështetje EHCI Hand-off. (Parazgjedhur: Çaktivizuar)
Port 60/64 Emulimi
Aktivizon ose çaktivizon emulimin e porteve I/O 64h dhe 60h. Kjo duhet të aktivizohet për mbështetje të plotë të trashëguar për tastierat/mijtë USB në MS-DOS ose në sistemin operativ që nuk mbështet pajisjet USB në mënyrë të natyrshme. (Parazgjedhur: Çaktivizuar)
Mbështetja e drejtuesit të ruajtjes masive USB
Aktivizon ose çaktivizon mbështetjen për pajisjet e ruajtjes USB. (Parazgjedhur: Aktivizuar)
Pajisjet e ruajtjes USB
Shfaq një listë të pajisjeve të ruajtjes masive USB të lidhura. Ky artikull shfaqet vetëm kur është instaluar një pajisje ruajtëse USB.

Informatikë e besueshme
Aktivizon ose çaktivizon Modulin e Platformës së Besueshme (TPM).
Konfigurimi Super IO
Porta serike 1 (Lidhësi COMA i integruar)
Aktivizon ose çaktivizon portën serike të integruar. (Parazgjedhur: Aktivizuar)
Porta serike 2 (Lidhësi COMB i integruar)
Aktivizon ose çaktivizon portën serike të integruar. (Parazgjedhur: Aktivizuar)
Porta paralele
Aktivizon ose çaktivizon portën paralele të integruar. (Parazgjedhur: Aktivizuar)
Konfigurimi NVMe
Shfaq informacion mbi SSD-në tuaj M.2 NVME PCIe nëse është instaluar.
Konfigurimi i kontrolluesit SATA jashtë bordit
Shfaq informacion mbi SSD-në tuaj M.2 PCIe nëse është instaluar.

Çip

Çip
IOMMU
Aktivizon ose çaktivizon mbështetjen AMD IOMMU. (Parazgjedhur: Auto)
Grafika e integruar ^(Shënim)
Aktivizon ose çaktivizon funksionin e grafikës së integruar.

Auto	BIOS do të aktivizojë ose çaktivizojë automatikisht grafikën e integruar në varësi të kartës grafike që po instalohet. (Parazgjedhur)
Çaktivizuar	Çaktivizon grafikën e integruar.

Madhësia e buferit të kornizës UMA ^(Shënim)
Madhësia e buferit të kornizës është sasia totale e memories së sistemit të ndarë vetëm për kontrolluesin e grafikës së integruar. MS-DOS, për shembull, do të përdorë vetëm këtë memorie për shfaqje. Opsionet janë: Auto (parazgjedhur), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
Modaliteti SATA
Aktivizon ose çaktivizon RAID për kontrolluesit SATA të integruar në çip ose konfiguron kontrolluesit SATA në modalitetin AHCI.

RAID	Aktivizon RAID për kontrolluesin SATA.
AHCI	Konfiguron kontrolluesit SATA në modalitetin AHCI. Advanced Host Controller Interface (AHCI) është një specifikim ndërfaqeje që lejon drejtuesin e ruajtjes të aktivizojë veçori të avancuara Serial ATA si Native Command Queuing dhe hot plug. (Parazgjedhur)

Aktivizo portin SATA APU (lidhësi M2F_32G)
Aktivizon ose çaktivizon kontrolluesin SATA të integruar në CPU. (Parazgjedhur: Aktivizuar)
Aktivizo portin SATA të çipit (lidhësit SATA3 0, 1, 2, 3)
Aktivizon ose çaktivizon kontrolluesin SATA të integruar në çip. (Parazgjedhur: Aktivizuar)
APU SATA Port 0 (lidhësi M2F_32G)
Shfaq informacionin e pajisjes M.2 SATA të lidhur. Informacioni shfaqet vetëm kur është instaluar një pajisje M.2 SATA.
Çip SATA Port 0/1/2/3 (lidhësit SATA3 0, 1, 2, 3)
Shfaq informacionin e pajisjeve SATA të lidhura.

^(Shënim)Ky artikull është i pranishëm vetëm kur instaloni një CPU që mbështet këtë veçori.

Fuqia

Fuqia
AC BACK
Përcakton gjendjen e sistemit pas kthimit të energjisë nga një humbje e energjisë AC.

Memorja	Sistemi kthehet në gjendjen e tij të fundit të zgjuar pas kthimit të energjisë AC.
Gjithmonë i ndezur	Sistemi ndizet pas kthimit të energjisë AC.
Gjithmonë i fikur	Sistemi qëndron i fikur pas kthimit të energjisë AC. (Parazgjedhur)

Power On By Keyboard
Lejon që sistemi të ndizet nga një ngjarje zgjimi e tastierës PS/2.
Shënim: Për të përdorur këtë funksion, ju nevojitet një furnizim me energji ATX që siguron të paktën 1A në telin +5VSB.

Çaktivizuar	Çaktivizon këtë funksion. (Parazgjedhur)
Fjalëkalimi	Vendosni një fjalëkalim me 1~5 karaktere për të ndezur sistemin.
Tastiera 98	Shtypni butonin POWER në tastierën Windows 98 për të ndezur sistemin.
Çdo çelës	Shtypni çdo çelës për të ndezur sistemin.

Power On Password
Vendosni fjalëkalimin kur Power On By Keyboard është vendosur në Password. Shtypni <Enter> në këtë artikull dhe vendosni një fjalëkalim me deri në 5 karaktere dhe më pas shtypni <Enter> për të pranuar. Për të ndezur sistemin, futni fjalëkalimin dhe shtypni <Enter>.
Shënim: Për të anuluar fjalëkalimin, shtypni <Enter> në këtë artikull. Kur të kërkohet fjalëkalimi, shtypni përsëri <Enter> pa futur fjalëkalimin për të pastruar cilësimet e fjalëkalimit.
Power On By Mouse
Lejon që sistemi të ndizet nga një ngjarje zgjimi e mausit PS/2.
Shënim: Për të përdorur këtë funksion, ju nevojitet një furnizim me energji ATX që siguron të paktën 1A në telin +5VSB.

Çaktivizuar	Çaktivizon këtë funksion. (Parazgjedhur)
Lëviz	Lëvizni mausin për të ndezur sistemin.
Klik i dyfishtë	Klikoni dy herë në butonin e majtë të mausit për të ndezur sistemin.

ErP
Përcakton nëse sistemi duhet të konsumojë më pak energji në gjendjen S5 (fikje). Shënim: Kur ky artikull është vendosur në Enabled, funksionet e mëposhtme do të bëhen të padisponueshme: Rifillimi nga alarmi, zgjimi i ngjarjes PME, ndezja nga mausi, ndezja nga tastiera dhe zgjimi në LAN.
Soft-Off by PWR-BTTN
Konfiguron mënyrën për të fikur kompjuterin në modalitetin MS-DOS duke përdorur butonin e energjisë.

Çaktivizim i menjëhershëm	Shtypni butonin e energjisë dhe më pas sistemi do të fiket menjëherë. (Parazgjedhur)
Vonesa 4 Sek.	Shtypni dhe mbani butonin e energjisë për 4 sekonda për të fikur sistemin. Nëse butoni i energjisë shtypet për më pak se 4 sekonda, sistemi do të hyjë në modalitetin e pezullimit.

Resume by Alarm
Përcakton nëse sistemi do të ndizet në një kohë të dëshiruar. (Parazgjedhur: Çaktivizuar) Nëse aktivizohet, vendosni datën dhe orën si më poshtë:
Dita e zgjimit: Ndezni sistemin në një kohë specifike çdo ditë ose në një ditë specifike në një muaj.
Ora/minuta/sekonda e zgjimit: Vendosni kohën kur sistemi do të ndizet automatikisht.
Shënim: Kur përdorni këtë funksion, shmangni fikjen e papërshtatshme nga sistemi operativ ose heqjen e energjisë AC, ose cilësimet mund të mos jenë efektive.
Wake on LAN
Aktivizon ose çaktivizon funksionin e zgjimit në LAN. (Parazgjedhur: Aktivizuar)
High Precision Event Timer
Aktivizon ose çaktivizon High Precision Event Timer (HPET) në sistemin operativ. (Parazgjedhur: Aktivizuar)

Ruaje dhe dil

Save & Exit Setup
Shtypni <Enter> në këtë artikull dhe zgjidhni Po. Kjo ruan ndryshimet në CMOS dhe del nga programi i konfigurimit të BIOS-it. Zgjidhni Jo ose shtypni <Esc> për t'u kthyer në menunë kryesore të konfigurimit të BIOS-it.
Exit Without Saving
Shtypni <Enter> në këtë artikull dhe zgjidhni Po. Kjo del nga konfigurimi i BIOS-it pa ruajtur ndryshimet e bëra në konfigurimin e BIOS-it në CMOS. Zgjidhni Jo ose shtypni <Esc> për t'u kthyer në menunë kryesore të konfigurimit të BIOS-it.
Load Optimized Defaults
Shtypni <Enter> në këtë artikull dhe zgjidhni Po për të ngarkuar cilësimet optimale të parazgjedhura të BIOS-it. Cilësimet e parazgjedhura të BIOS-it ndihmojnë sistemin të funksionojë në gjendje optimale. Ngarkoni gjithmonë parazgjedhjet e optimizuara pas përditësimit të BIOS-it ose pas pastrimit të vlerave CMOS.
Boot Override
Ju lejon të zgjidhni një pajisje për të nisur menjëherë. Shtypni <Enter> në pajisjen që zgjidhni dhe zgjidhni Po për të konfirmuar. Sistemi juaj do të rifillojë automatikisht dhe do të niset nga ajo pajisje.
Save Profiles
Ky funksion ju lejon të ruani cilësimet aktuale të BIOS-it në një profil. Ju mund të krijoni deri në 8 profile dhe të ruani si Setup Profile 1~ Setup Profile 8. Shtypni <Enter> për të përfunduar. Ose mund të zgjidhni Select File në HDD/FDD/USB për të ruajtur profilin në pajisjen tuaj të ruajtjes.
Load Profiles
Nëse sistemi juaj bëhet i paqëndrueshëm dhe keni ngarkuar cilësimet e parazgjedhura të BIOS-it, mund të përdorni këtë funksion për të ngarkuar cilësimet e BIOS-it nga një profil i krijuar më parë, pa telashe për rikonfigurimin e cilësimeve të BIOS-it. Së pari zgjidhni profilin që dëshironi të ngarkoni dhe më pas shtypni <Enter> për të përfunduar. Ju mund të zgjidhni Select File në HDD/FDD/USB për të futur profilin e krijuar më parë nga pajisja juaj e ruajtjes ose për të ngarkuar profilin e krijuar automatikisht nga BIOS-i, të tilla si rikthimi i cilësimeve të BIOS-it në cilësimet e fundit që funksionuan siç duhet (regjistrimi i fundit i njohur i mirë).

Konfigurimi i një grupi RAID

Nivelet RAID

	RAID 0	RAID 1	RAID 10
Numri Minimal i Hard Disqeve	≥2	2	4
Kapaciteti i Vargut	Numri i hard disqeve * Madhësia e diskut më të vogël	Madhësia e diskut më të vogël	(Numri i hard disqeve/2) * Madhësia e diskut më të vogël
Toleranca ndaj gabimeve	Jo	Po	Po

Përpara se të filloni, ju lutemi përgatitni artikujt e mëposhtëm:

Të paktën dy hard disqe SATA ose M.2 SATA SSD. (Për të siguruar performancë optimale, rekomandohet që të përdorni dy hard disqe me model dhe kapacitet identik).
Një disk instalimi i Windows.
Disku i driverit të pllakës amë.
Një USB thumb drive.

Konfigurimi i Kontrolluesve SATA

Instalimi i hard disqeve
Instaloni hard disqet/SSD-të në lidhësit SATA/M.2 në pllakën amë. Më pas lidhni lidhësit e energjisë nga furnizimi juaj me energji në hard disqet.

Konfigurimi i modalitetit të kontrolluesit SATA në BIOS Setup
Sigurohuni që të konfiguroni saktë modalitetin e kontrolluesit SATA në BIOS Setup të sistemit.
Hapat:
1. Ndizni kompjuterin tuaj dhe shtypni <Delete> për të hyrë në BIOS Setup gjatë POST (Power-On Self-Test). Nën Chipset, sigurohuni që APU SATA Port Enable dhe Chipset SATA Port Enable të jenë aktivizuar. Vendoseni SATA Mode në RAID. Më pas ruani cilësimet dhe rindizni kompjuterin tuaj.
2. Nëse dëshironi të konfiguroni UEFI RAID, ndiqni hapat në "C-1." Për të hyrë në RAID ROM trashëgimi, ruani cilësimet dhe dilni nga BIOS Setup. Referojuni "C-2" për më shumë informacion.

Menutë BIOS Setup të përshkruara në këtë seksion mund të ndryshojnë nga cilësimet e sakta për pllakën tuaj amë. Opsionet aktuale të menusë BIOS Setup që do të shihni varen nga pllaka amë që keni dhe versioni i BIOS-it.

1. Konfigurimi UEFI RAID
  Vetëm Windows 10 64-bit mbështet konfigurimin UEFI RAID.
  Hapi:
  1. Në BIOS Setup, shkoni te BIOS dhe vendoseni Windows 10 Features në Windows 10 dhe CSM Support në Disabled. Ruani ndryshimet dhe dilni nga BIOS Setup.
  2. Pasi sistemi të rindizet, futeni përsëri në BIOS Setup. Më pas futeni në nën-menunë Peripherals\RAIDXpert2 Configuration Utility.
  3. Në ekranin RAIDXpert2 Configuration Utility, shtypni <Enter> në Array Management për të hyrë në Create Array screen. Më pas, zgjidhni një nivel RAID. Nivelet RAID të mbështetura përfshijnë RAID 0, RAID 1 dhe RAID 10 (zgjedhjet e disponueshme varen nga numri i hard disqeve që po instalohen). Më pas, shtypni <Enter> në Select Physical Disks për të hyrë në ekranin Select Physical Disks.
  4. Në ekranin Select Physical Disks, zgjidhni hard disqet që do të përfshihen në vargun RAID dhe vendosini ato në Enabled. Më pas, përdorni tastin shigjetë poshtë për të lëvizur në Apply Changes dhe shtypni <Enter>. Më pas kthehuni në ekranin e mëparshëm dhe vendosni Array Size, Array Size Unit, Read Cache Policy dhe Write Cache Policy.
  5. Pasi të keni vendosur kapacitetin, lëvizni te Create Array dhe shtypni <Enter> për të filluar.
  6. Pasi të përfundoni, do të ktheheni në ekranin Array Management. Nën Manage Array Properties mund të shihni volumin e ri RAID dhe informacionin mbi nivelin RAID, emrin e vargut, kapacitetin e vargut, etj.
2. Konfigurimi i Legacy RAID ROM
  Hyni në programin e konfigurimit RAID BIOS trashëgimi për të konfiguruar një varg RAID. Anashkaloni këtë hap dhe vazhdoni me instalimin e sistemit operativ Windows për një konfigurim jo-RAID.
  Hapi:

Pasi të fillojë testi i memories POST dhe përpara se të fillojë boot-imi i sistemit operativ, kërkoni një mesazh që thotë "Shtyp <Ctrl-R> për të Konfiguruar". Shtypni <Ctrl> + <R> për të hyrë në programin e konfigurimit RAID BIOS.
Për të krijuar një varg të ri, shtypni <Enter> në opsionin Create Array.
Shirit zgjedhjeje do të lëvizë në seksionin Disks në të djathtë të ekranit. Zgjidhni hard disqet që do të përfshihen në vargun RAID. Përdorni tastin shigjetë lart ose poshtë për të zgjedhur një hard disk dhe shtypni <Insert>. Hard disku i zgjedhur do të shfaqet me ngjyrë të gjelbër. Për të përdorur të gjithë hard disqet, thjesht shtypni <A> për të zgjedhur të gjithë. Më pas shtypni <Enter> dhe shirit zgjedhjeje do të lëvizë në seksionin User Input në fund të majtë të ekranit.
Së pari, zgjidhni një modalitet RAID dhe shtypni <Enter>. Zgjedhjet e disponueshme varen nga numri i hard disqeve që po instalohen. Më pas ndiqni udhëzimet në ekran për të specifikuar madhësinë e vargut. Mund të zgjidhni All available space për të përdorur madhësinë maksimale të lejuar ose të përdorni tastin shigjetë lart ose poshtë për të rregulluar madhësinë dhe shtypni <Enter>.
Zgjidhni një modalitet caching. Opsionet përfshijnë Read/Write, Read Only dhe None. Më pas shtypni <Enter> për të vazhduar.
Së fundi, do të shfaqet një mesazh që thotë "Confirm Creation of Array". Shtypni <C> për të konfirmuar ose <Esc> për t'u kthyer në ekranin e mëparshëm.
Kur të përfundojë, do të shihni vargun e ri në ekranin kryesor. Për të dalë nga programi RAID BIOS, shtypni <Esc> dhe më pas shtypni <C> për të konfirmuar.

Instalimi i Driverit SATA RAID/AHCI dhe Sistemit Operativ
Me cilësimet e sakta të BIOS-it, jeni gati të instaloni sistemin operativ.

Instalimi i Sistemit Operativ
Ndërsa disa sisteme operative tashmë përfshijnë driverin SATA RAID/AHCI, nuk keni nevojë të instaloni driver të veçantë RAID/AHCI gjatë procesit të instalimit të Windows. Pasi të instalohet sistemi operativ, rekomandojmë që të instaloni të gjithë driverët e nevojshëm nga disku i driverit të pllakës amë duke përdorur "Xpress Install" për të siguruar performancën dhe pajtueshmërinë e sistemit. Nëse sistemi operativ që do të instalohet kërkon që të ofroni driver shtesë SATA RAID/AHCI gjatë procesit të instalimit të OS, ju lutemi referojuni hapave të mëposhtëm:

Kopjoni dosjen Hw10 nën dosjen \Boot në diskun e driverit në USB thumb drive tuaj.
Boot nga disku instalues i Windows dhe kryeni hapat standarde të instalimit të OS. Kur shfaqet ekrani që kërkon që të ngarkoni driverin, zgjidhni Browse.
Futni USB thumb drive dhe më pas shfletoni në vendndodhjen e driverit. Vendndodhja e driverit është si më poshtë: \Hw10\RAID\x64
Zgjidhni fillimisht AMD-RAID Bottom Device dhe klikoni Next për të ngarkuar driverin. Më pas zgjidhni AMD-RAID Controller dhe klikoni Next për të ngarkuar driverin. Së fundi, vazhdoni me instalimin e OS.

Ju lutemi vizitoni faqen e internetit të GIGABYTE për detaje mbi konfigurimin e një vargu RAID.

Instalimi i Driverëve

Përpara se të instaloni driverët, instaloni fillimisht sistemin operativ. (Udhëzimet e mëposhtme përdorin Windows 10 si shembull sistemi operativ.)
Pasi të instaloni sistemin operativ, futni diskun e driverit të pllakës amë në diskun tuaj optik. Klikoni mbi mesazhin "Tap to choose what happens with this disc" (Trokitni për të zgjedhur se çfarë ndodh me këtë disk) në këndin e sipërm djathtas të ekranit dhe zgjidhni "Run Run.exe." (Ose shkoni te My Computer, klikoni dy herë diskun optik dhe ekzekutoni programin Run.exe.)

"Xpress Install" (Instalimi Xpress) do të skanojë automatikisht sistemin tuaj dhe më pas do të listojë të gjithë driverët që rekomandohen të instalohen. Mund të klikoni butonin Xpress Install dhe "Xpress Install" (Instalimi Xpress) do të instalojë të gjithë driverët e zgjedhur. Ose klikoni shigjetën ikonë për të instaluar individualisht driverët që ju nevojiten.

Ju lutemi vizitoni faqen e internetit të GIGABYTE për më shumë informacion mbi softuerin.

Ju lutemi vizitoni faqen e internetit të GIGABYTE për detaje mbi konfigurimin e softuerit audio.

Na Kontaktoni
GIGA-BYTE TECHNOLOGY CO., LTD.
Adresa: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Mbështetje Teknike dhe Jo-Teknike (Shitje/Marketing): http://esupport.gigabyte.com
Adresa WEB (Anglisht): http://www.gigabyte.com
Adresa WEB (Kinezisht): http://www.gigabyte.tw

GIGABYTE eSupport
Për të paraqitur një pyetje teknike ose jo-teknike (Shitje/Marketing), ju lutemi lidhuni me: http://esupport.gigabyte.com

Identifikimi i Revizionit të Pllakës Amë
Numri i revizionit në pllakën tuaj amë duket si ky: "REV: X.X." Për shembull, "REV: 1.0" do të thotë që revizioni i pllakës amë është 1.0. Kontrolloni revizionin e pllakës amë përpara se të përditësoni BIOS-in, driverët e pllakës amë ose kur kërkoni informacion teknik.
Shembull:

Për më shumë detaje mbi produktin, ju lutemi vizitoni faqen e internetit të GIGABYTE.

E drejta e autorit
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Të gjitha të drejtat e rezervuara. Markat tregtare të përmendura në këtë manual janë të regjistruara ligjërisht për pronarët e tyre përkatës.
