GIGABYTE GA-A320MA-M.2 - Mainboard-Handbuch

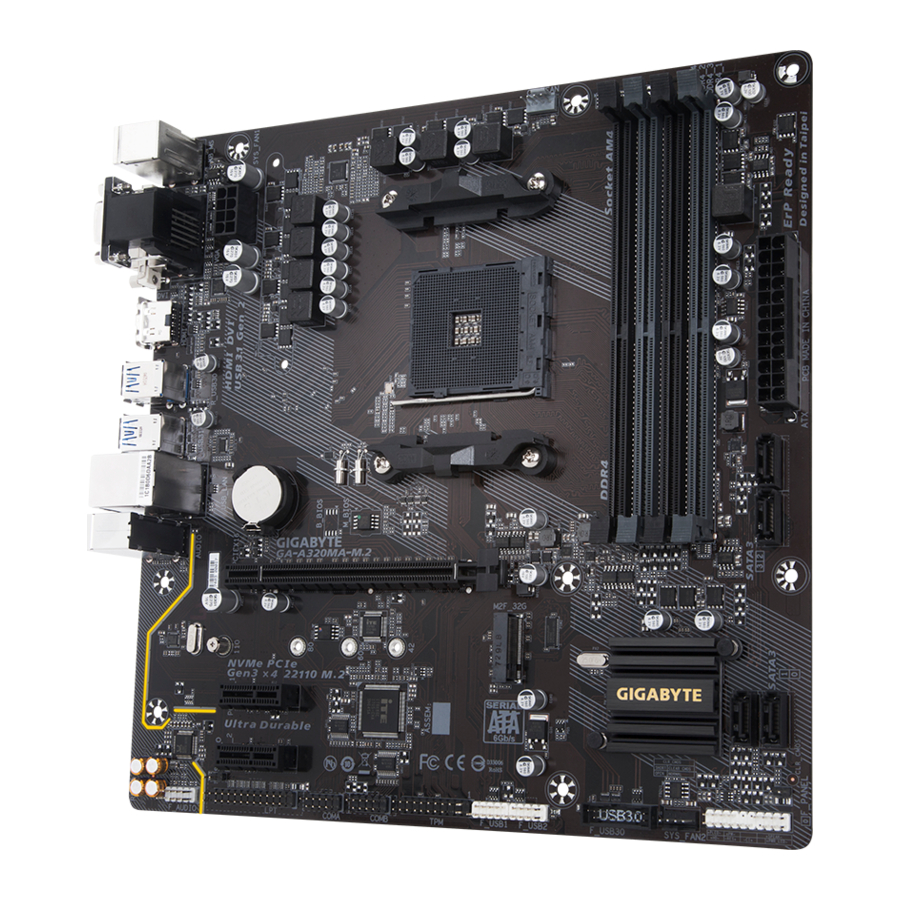

GA-A320MA-M.2 Mainboard-Layout

Lieferumfang

• GA-A320MA-M.2 Mainboard
• Treiber-CD für Mainboard
• Benutzerhandbuch
• Zwei SATA-Kabel
• I/O-Blende

* Der oben genannte Lieferumfang dient nur als Referenz und die tatsächlichen Artikel hängen von der Produktverpackung ab, die Sie erhalten.
Der Lieferumfang kann ohne vorherige Ankündigung geändert werden.

Hardware-Installation

Vorsichtsmaßnahmen bei der Installation

Das Mainboard enthält zahlreiche empfindliche elektronische Schaltungen und Komponenten, die durch elektrostatische Entladung (ESD) beschädigt werden können. Lesen Sie vor der Installation das Benutzerhandbuch sorgfältig durch und befolgen Sie diese Anweisungen:

• Stellen Sie vor der Installation sicher, dass das Gehäuse für das Mainboard geeignet ist.
• Entfernen oder beschädigen Sie vor der Installation nicht den S/N (Seriennummer)-Aufkleber des Mainboards oder den Garantieaufkleber Ihres Händlers. Diese Aufkleber sind für die Garantieprüfung erforderlich.
• Ziehen Sie immer den Netzstecker aus der Steckdose, um die Stromversorgung zu trennen, bevor Sie das Mainboard oder andere Hardwarekomponenten installieren oder entfernen.
• Stellen Sie beim Anschließen von Hardwarekomponenten an die internen Anschlüsse des Mainboards sicher, dass diese fest und sicher verbunden sind.
• Vermeiden Sie beim Umgang mit dem Mainboard das Berühren von Metallleitern oder Anschlüssen.
• Es ist am besten, ein Antistatik-Armband (ESD-Armband) zu tragen, wenn Sie elektronische Komponenten wie ein Mainboard, eine CPU oder Speicher handhaben. Wenn Sie kein ESD-Armband haben, halten Sie Ihre Hände trocken und berühren Sie zuerst ein Metallobjekt, um statische Elektrizität abzuleiten.
• Legen Sie das Mainboard vor der Installation auf eine antistatische Unterlage oder in einen elektrostatisch abschirmenden Behälter.
• Bevor Sie das Stromversorgungskabel an das Mainboard anschließen oder abziehen, stellen Sie sicher, dass das Netzteil ausgeschaltet ist.
• Stellen Sie vor dem Einschalten sicher, dass die Netzteilspannung entsprechend der örtlichen Spannungsnorm eingestellt wurde.
• Vergewissern Sie sich vor der Verwendung des Produkts, dass alle Kabel und Stromanschlüsse Ihrer Hardwarekomponenten verbunden sind.
• Um Schäden am Mainboard zu vermeiden, lassen Sie keine Schrauben mit der Mainboard-Schaltung oder ihren Komponenten in Berührung kommen.
• Stellen Sie sicher, dass sich keine übrig gebliebenen Schrauben oder Metallkomponenten auf dem Mainboard oder im Computergehäuse befinden.
• Stellen Sie das Computersystem nicht auf eine unebene Oberfläche.
• Stellen Sie das Computersystem nicht in eine Umgebung mit hohen Temperaturen oder hoher Luftfeuchtigkeit.
• Das Einschalten des Computers während des Installationsvorgangs kann zu Schäden an Systemkomponenten sowie zu körperlichen Verletzungen des Benutzers führen.
• Wenn Sie sich bei Installationsschritten unsicher sind oder ein Problem mit der Verwendung des Produkts haben, wenden Sie sich bitte an einen zertifizierten Computertechniker.
• Wenn Sie einen Adapter, ein Verlängerungskabel oder eine Steckdosenleiste verwenden, beachten Sie unbedingt dessen Installations- und/oder Erdungsanweisungen.

Produktspezifikationen

CPU	AM4 Sockel: AMD Ryzen ™ Prozessor AMD 7. Generation A-Serie/Athlon ™ Prozessoren (Besuchen Sie die GIGABYTE-Website für die neueste CPU-Unterstützungsliste.)
Chipsatz	AMD A320
Arbeitsspeicher	4 x DDR4 DIMM-Steckplätze, die bis zu 64 GB Systemspeicher unterstützen Dual-Channel-Speicherarchitektur Unterstützung für DDR4 2667 (Hinweis) /2400/2133 MHz Speichermodule Unterstützung für ECC Un-buffered DIMM 1Rx8/2Rx8 Speichermodule (Betrieb im Non-ECC-Modus) Unterstützung für non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Speichermodule Unterstützung für Extreme Memory Profile (XMP) Speichermodule (Besuchen Sie die GIGABYTE-Website für die neuesten unterstützten Speichergeschwindigkeiten und Speichermodule.)
Integrierte Grafik	Integrierter Grafikprozessor: 1 x D-Sub-Anschluss, unterstützt eine maximale Auflösung von 1920x1200@60 Hz 1 x DVI-D-Anschluss, unterstützt eine maximale Auflösung von 1920x1200@60 Hz * Der DVI-D-Anschluss unterstützt keine D-Sub-Verbindung über einen Adapter. 1 x HDMI-Anschluss, unterstützt eine maximale Auflösung von 4096x2160@24 Hz * Unterstützung für HDMI 1.4 Version. Unterstützung für gleichzeitig bis zu 3 Displays Maximaler gemeinsamer Speicher von 2 GB
Audio	Realtek ® ALC887 Codec High Definition Audio 2/4/5.1/7.1-Kanäle * Um 7.1-Kanal-Audio zu konfigurieren, müssen Sie ein HD-Frontpanel-Audiomodul verwenden und die Mehrkanal-Audiofunktion über den Audiotreiber aktivieren. Unterstützung für S/PDIF Out
LAN	Realtek ® GbE LAN Chip (10/100/1000 Mbit)
Erweiterungssteckplätze	1x PCI Express x16 Steckplatz, läuft mit x16 (PCIEX16) (Hinweis) (Der PCIEX16-Steckplatz entspricht dem PCI Express 3.0 Standard.) 2x PCI Express x1 Steckplätze (Die PCIEX1-Steckplätze entsprechen dem PCI Express 2.0 Standard.)
Speicherschnittstelle	1 x M.2 Anschluss (Sockel 3, M-Key, Typ 2242/2260/2280/22110 SATA- und PCIe x4 (Hinweis) /x2 SSD-Unterstützung) 4 x SATA 6Gb/s Anschlüsse Unterstützung für RAID 0, RAID 1 und RAID 10
USB	Chipsatz: 1 x USB 3.1 Gen 2 Type-A Anschluss (rot) an der Rückseite 2 x USB 3.1 Gen 1 Anschlüsse (verfügbar über den internen USB-Header) 6 x USB 2.0/1.1 Anschlüsse (2 Anschlüsse an der Rückseite, 4 Anschlüsse verfügbar über die internen USB-Header) CPU: 3 x USB 3.1 Gen 1 Anschlüsse an der Rückseite
Interne Anschlüsse	1 x 24-Pin ATX Hauptstromanschluss 1 x 8-Pin ATX 12V Stromanschluss 1 x M.2 Sockel 3 Anschluss 4 x SATA 6Gb/s Anschlüsse 1 x CPU-Lüfteranschluss 2 x Systemlüfteranschlüsse 1 x Frontpanel-Anschluss 1 x Frontpanel-Audioanschluss 1 x S/PDIF Out Anschluss 1 x USB 3.1 Gen 1 Anschluss 2 x USB 2.0/1.1 Anschlüsse 1 x Trusted Platform Module (TPM) Anschluss 2 x Anschlüsse für serielle Schnittstellen 1 x Anschluss für parallele Schnittstelle 1 x Clear CMOS Jumper
Anschlüsse auf der Rückseite	1 x PS/2 Mausanschluss 1 x PS/2 Tastaturanschluss 1 x D-Sub-Anschluss 1 x DVI-D-Anschluss 1 x HDMI-Anschluss 1 x USB 3.1 Gen 2 Type-A Anschluss (rot) 3 x USB 3.1 Gen 1 Anschlüsse 2 x USB 2.0/1.1 Anschlüsse 1 x RJ-45 Anschluss 3 x Audio-Buchsen (Line-In, Line-Out, Mikrofon-In)
I/O-Controller	iTE ® I/O Controller Chip
Hardware-Überwachung	Spannungserkennung Temperaturerkennung Lüfterdrehzahlerkennung Überhitzungswarnung Lüfterausfallwarnung Lüfterdrehzahlregelung * Ob die Lüfterdrehzahlregelungsfunktion unterstützt wird, hängt vom installierten Lüfter ab.
BIOS	1 x 128 Mbit Flash Verwendung von lizenziertem AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Besondere Merkmale	Unterstützung für APP Center * Die verfügbaren Anwendungen im APP Center können je nach Mainboard-Modell variieren. Die unterstützten Funktionen jeder Anwendung können ebenfalls je nach Mainboard-Spezifikationen variieren. @BIOS 3D OSD AutoGreen Ambient LED BIOS Setup Cloud Station Color Temperature EasyTune Fast Boot Game Boost ON/OFF Charge Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker V-Tuner Unterstützung für Q-Flash Unterstützung für Xpress Install
Mitgelieferte Software	Norton ® Internet Security (OEM-Version) cFosSpeed
Betriebssystem	Unterstützung für Windows 10 64-Bit Unterstützung für Windows 7 64-Bit * Bitte laden Sie das "Windows USB Installation Tool" (Windows USB Installationstool) von der GIGABYTE-Website herunter und installieren Sie es, bevor Sie Windows 7 installieren.
Formfaktor	Micro ATX Formfaktor; 24,4cm x 24,4cm

^(Hinweis) Die tatsächliche Unterstützung kann je nach CPU variieren.

* GIGABYTE behält sich das Recht vor, Änderungen an den Produktspezifikationen und produktbezogenen Informationen ohne vorherige Ankündigung vorzunehmen.

Bitte besuchen Sie die GIGABYTE-Website für die Support-Listen von CPUs, Speichermodulen, SSDs und M.2-Geräten.

Bitte besuchen Sie die Seite "Support\Utility List" auf der GIGABYTE-Website, um die neueste Version der Anwendungen herunterzuladen.

Installation der CPU

Lesen Sie die folgenden Richtlinien, bevor Sie mit der Installation der CPU beginnen:

• Stellen Sie sicher, dass das Motherboard die CPU unterstützt. (Besuchen Sie die GIGABYTE-Website für die neueste CPU-Supportliste.)
• Schalten Sie den Computer immer aus und ziehen Sie das Netzkabel aus der Steckdose, bevor Sie die CPU installieren, um Hardwareschäden zu vermeiden.
• Suchen Sie den Pin eins der CPU. Die CPU kann nicht eingesetzt werden, wenn sie falsch ausgerichtet ist.
• Tragen Sie eine gleichmäßige und dünne Schicht Wärmeleitpaste auf die Oberfläche der CPU auf.
• Schalten Sie den Computer nicht ein, wenn der CPU-Kühler nicht installiert ist, da sonst Überhitzung und Schäden an der CPU auftreten können.
• Stellen Sie die CPU-Hostfrequenz gemäß den CPU-Spezifikationen ein. Es wird nicht empfohlen, die Systembusfrequenz über die Hardwarespezifikationen hinaus einzustellen, da dies nicht den Standardanforderungen für Peripheriegeräte entspricht. Wenn Sie die Frequenz über die Standardspezifikationen hinaus einstellen möchten, tun Sie dies bitte gemäß Ihren Hardwarespezifikationen, einschließlich CPU, Grafikkarte, Speicher, Festplatte usw.

Installation der CPU
Suchen Sie den Pin eins (gekennzeichnet durch ein kleines Dreieck) des CPU-Sockels und der CPU.

Installation des Speichers

Lesen Sie die folgenden Richtlinien, bevor Sie mit der Installation des Speichers beginnen:

• Stellen Sie sicher, dass das Motherboard den Speicher unterstützt. Es wird empfohlen, Speicher der gleichen Kapazität, Marke, Geschwindigkeit und Chips zu verwenden. (Besuchen Sie die GIGABYTE-Website für die neuesten unterstützten Speichergeschwindigkeiten und Speichermodule.)
• Schalten Sie den Computer immer aus und ziehen Sie das Netzkabel aus der Steckdose, bevor Sie den Speicher installieren, um Hardwareschäden zu vermeiden.
• Speichermodule haben ein narrensicheres Design. Ein Speichermodul kann nur in eine Richtung installiert werden. Wenn Sie den Speicher nicht einsetzen können, ändern Sie die Richtung.

Dual Channel Speicher Konfiguration
Dieses Motherboard bietet vier Speichersteckplätze und unterstützt die Dual Channel Technologie. Nach der Installation des Speichers erkennt das BIOS automatisch die Spezifikationen und Kapazität des Speichers. Das Aktivieren des Dual Channel Speichermodus verdoppelt die ursprüngliche Speicherbandbreite. Die vier Speichersteckplätze sind in zwei Kanäle unterteilt, und jeder Kanal verfügt über zwei Speichersteckplätze wie folgt:
Kanal A: DDR4_2, DDR4_4
Kanal B: DDR4_1, DDR4_3
Bitte besuchen Sie die GIGABYTE-Website für Details zur Hardware-Installation.

Dual Channel Speicher Konfigurationstabelle:

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
2 Module	- -	DS/SS	- -	DS/SS
	DS/SS	- -	DS/SS	- -
4 Module	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Einseitig, DS=Doppelseitig, "- -"=Kein Speicher)

Aufgrund von CPU-Einschränkungen lesen Sie die folgenden Richtlinien, bevor Sie den Speicher im Dual Channel Modus installieren.

1. Der Dual Channel Modus kann nicht aktiviert werden, wenn nur ein Speichermodul installiert ist.
2. Beim Aktivieren des Dual Channel Modus mit zwei oder vier Speichermodulen wird empfohlen, Speicher gleicher Kapazität, Marke, Geschwindigkeit und Chips zu verwenden und in den gleichfarbigen Steckplätzen zu installieren. Für optimale Leistung empfehlen wir beim Aktivieren des Dual Channel Modus mit zwei Speichermodulen, diese in den Steckplätzen DDR4_1 und DDR4_2 zu installieren.

Installation einer Erweiterungskarte

Lesen Sie die folgenden Richtlinien, bevor Sie mit der Installation einer Erweiterungskarte beginnen:

• Stellen Sie sicher, dass das Motherboard die Erweiterungskarte unterstützt. Lesen Sie das Handbuch, das Ihrer Erweiterungskarte beiliegt, sorgfältig durch.
• Schalten Sie den Computer immer aus und ziehen Sie das Netzkabel aus der Steckdose, bevor Sie eine Erweiterungskarte installieren, um Hardwareschäden zu vermeiden.

Anschlüsse der Rückseite

1. PS/2 Tastatur- und PS/2 Mausanschluss
   Verwenden Sie den oberen Anschluss (grün), um eine PS/2-Maus anzuschließen, und den unteren Anschluss (lila), um eine PS/2-Tastatur anzuschließen.
2. D-Sub Anschluss
   Der D-Sub Anschluss unterstützt einen 15-poligen D-Sub Stecker und eine maximale Auflösung von 1920x1200@60 Hz (die tatsächlich unterstützten Auflösungen hängen vom verwendeten Monitor ab). Schließen Sie einen Monitor, der eine D-Sub Verbindung unterstützt, an diesen Anschluss an.
3. DVI-D Anschluss ^(Hinweis)
   Der DVI-D Anschluss entspricht der DVI-D Spezifikation und unterstützt eine maximale Auflösung von 1920x1200@60 Hz (die tatsächlich unterstützten Auflösungen hängen vom verwendeten Monitor ab). Schließen Sie einen Monitor, der eine DVI-D Verbindung unterstützt, an diesen Anschluss an.
4. HDMI Anschluss

   Der HDMI-Anschluss ist HDCP-kompatibel und unterstützt Dolby TrueHD und DTS HD Master Audio Formate. Er unterstützt auch eine LPCM-Audioausgabe mit bis zu 192 KHz/24bit und 8 Kanälen. Sie können diesen Anschluss verwenden, um Ihren HDMI-unterstützten Monitor anzuschließen. Die maximal unterstützte Auflösung beträgt 4096x2160@24 Hz, die tatsächlich unterstützten Auflösungen hängen jedoch vom verwendeten Monitor ab.


• Stellen Sie nach der Installation des HDMI-Geräts sicher, dass Sie das Standard-Audiowiedergabegerät auf HDMI einstellen. (Der Elementname kann je nach Betriebssystem variieren.)
• Um eine Triple-Display-Konfiguration einzurichten, müssen Sie zuerst die Motherboard-Treiber im Betriebssystem installieren.

5. USB 3.1 Gen 1 Anschluss
   Der USB 3.1 Gen 1 Anschluss unterstützt die USB 3.1 Gen 1 Spezifikation und ist mit der USB 2.0 Spezifikation kompatibel. Verwenden Sie diesen Anschluss für USB-Geräte.
6. USB 3.1 Gen 2 Typ-A Anschluss (Rot)
   Der USB 3.1 Gen 2 Typ-A Anschluss unterstützt die USB 3.1 Gen 2 Spezifikation und ist mit der USB 3.1 Gen 1 und USB 2.0 Spezifikation kompatibel. Verwenden Sie diesen Anschluss für USB-Geräte.
7. RJ-45 LAN-Anschluss
   Der Gigabit-Ethernet-LAN-Anschluss bietet eine Internetverbindung mit einer Datenrate von bis zu 1 Gbit/s. Im Folgenden werden die Zustände der LAN-Anschluss-LEDs beschrieben.


   Verbindungs-/Geschwindigkeits-LED:

   Zustand	Beschreibung
   Orange	1 Gbit/s Datenrate
   Grün	100 Mbit/s Datenrate
   Aus	10 Mbit/s Datenrate

   Aktivitäts-LED:

   Zustand	Beschreibung
   Blinkend	Datenübertragung oder -empfang erfolgt
   Aus	Keine Datenübertragung oder -empfang erfolgt

8. USB 2.0/1.1 Anschluss
   Der USB-Anschluss unterstützt die USB 2.0/1.1 Spezifikation. Verwenden Sie diesen Anschluss für USB-Geräte.
9. Line-In (Blau)
   Die Line-In-Buchse. Verwenden Sie diese Audiobuchse für Line-In-Geräte wie ein optisches Laufwerk, einen Walkman usw.
10. Line-Out (Grün)
    Die Line-Out-Buchse. Verwenden Sie diese Audiobuchse für Kopfhörer oder 2-Kanal-Lautsprecher. Diese Buchse kann zum Anschluss von Frontlautsprechern in einer 4/5.1/7.1-Kanal-Audiokonfiguration verwendet werden.
11. Mic-In (Rosa)
    Die Mic-In-Buchse.

Um 7.1-Kanal-Audio zu konfigurieren, müssen Sie ein HD-Frontpanel-Audio-Modul verwenden und die Mehrkanal-Audiofunktion über den Audiotreiber aktivieren. Bitte besuchen Sie die GIGABYTE-Website für weitere Softwareinformationen.

• Wenn Sie das Kabel von einem Rückseitenanschluss entfernen, ziehen Sie das Kabel zuerst von Ihrem Gerät und dann vom Motherboard ab.
• Ziehen Sie beim Entfernen des Kabels dieses gerade aus dem Anschluss heraus. Bewegen Sie es nicht seitlich hin und her, um einen elektrischen Kurzschluss im Kabelanschluss zu vermeiden.

^(Hinweis) Der DVI-D Anschluss unterstützt keine D-Sub Verbindung über einen Adapter.

Interne Anschlüsse

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1/SYS_FAN2
5. SATA3 0/1/2/3
6. M2F_32G
7. SPDIF_O
8. F_PANEL

9. F_AUDIO
10. COMA/COMB
11. LPT
12. F_USB30
13. F_USB1/F_USB2
14. TPM
15. BAT
16. CLR_CMOS

Lesen Sie die folgenden Richtlinien, bevor Sie externe Geräte anschließen:

• Stellen Sie zunächst sicher, dass Ihre Geräte mit den Anschlüssen kompatibel sind, die Sie verbinden möchten.
• Schalten Sie vor der Installation der Geräte unbedingt die Geräte und Ihren Computer aus. Ziehen Sie das Netzkabel aus der Steckdose, um Schäden an den Geräten zu vermeiden.
• Stellen Sie nach der Installation des Geräts und bevor Sie den Computer einschalten sicher, dass das Gerätekabel fest am Anschluss auf der Hauptplatine befestigt ist.

1/2) ATX_12V/ATX (2x4 12V Stromanschluss und 2x12 Hauptstromanschluss)
Durch die Verwendung des Stromanschlusses kann das Netzteil alle Komponenten auf der Hauptplatine stabil mit ausreichend Strom versorgen. Bevor Sie den Stromanschluss anschließen, stellen Sie zunächst sicher, dass das Netzteil ausgeschaltet und alle Geräte ordnungsgemäß installiert sind. Der Stromanschluss verfügt über ein verpolungssicheres Design. Verbinden Sie das Netzteilstromkabel in der richtigen Ausrichtung mit dem Stromanschluss. Der 12V Stromanschluss versorgt hauptsächlich die CPU mit Strom. Wenn der 12V Stromanschluss nicht angeschlossen ist, startet der Computer nicht.

Um Erweiterungsanforderungen zu erfüllen, wird empfohlen, ein Netzteil zu verwenden, das einen hohen Stromverbrauch bewältigen kann (500 W oder mehr). Wenn ein Netzteil verwendet wird, das nicht die erforderliche Leistung liefert, kann dies zu einem instabilen oder nicht bootfähigen System führen.

Pin-Nr.	Definition	Pin-Nr.	Definition
1	GND (Nur für 2x4-Pin 12V)	5	+12V (Nur für 2x4-Pin 12V)
2	GND (Nur für 2x4-Pin 12V)	6	+12V (Nur für 2x4-Pin 12V)
3	GND	7	+12V
4	GND	8	+12V

Pin-Nr.	Definition	Pin-Nr. Definition	Definition
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (Soft-Ein/Aus)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (Standby +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Nur für 2x12-Pin ATX)	23	+5V (Nur für 2x12-Pin ATX)
12	3.3V (Nur für 2x12-Pin ATX)	24	GND (Nur für 2x12-Pin ATX)

3/4) CPU_FAN/SYS_FAN1/SYS_FAN2 (Lüfteranschlüsse)
Alle Lüfteranschlüsse auf dieser Hauptplatine sind 4-polig. Die meisten Lüfteranschlüsse verfügen über ein verpolungssicheres Einsteckdesign. Achten Sie beim Anschließen eines Lüfterkabels darauf, es in der richtigen Ausrichtung anzuschließen (der schwarze Anschlussdraht ist das Massekabel). Die Drehzahlregelungsfunktion erfordert die Verwendung eines Lüfters mit Drehzahlregelungsdesign. Für eine optimale Wärmeableitung wird empfohlen, einen Gehäuselüfter im Gehäuse zu installieren.

Pin-Nr.	Definition
1	GND
2	Spannungsgesteuerte Drehzahlregelung
3	Sense
4	PWM-Drehzahlregelung

• Verbinden Sie die Lüfterkabel unbedingt mit den Lüfteranschlüssen, um eine Überhitzung Ihrer CPU und Ihres Systems zu vermeiden. Überhitzung kann zu Schäden an der CPU führen oder das System kann einfrieren.
• Diese Lüfteranschlüsse sind keine Konfigurations-Jumperblöcke. Platzieren Sie keine Jumperkappe auf den Anschlüssen.

5. SATA3 0/1/2/3 (SATA 6Gb/s Anschlüsse)
   Die SATA-Anschlüsse entsprechen dem SATA 6Gb/s Standard und sind kompatibel mit dem SATA 3Gb/s und SATA 1.5Gb/s Standard. Jeder SATA-Anschluss unterstützt ein einzelnes SATA-Gerät. Die SATA-Anschlüsse unterstützen RAID 0, RAID 1 und RAID 10. Anweisungen zur Konfiguration eines RAID-Arrays finden Sie im Kapitel "Configuring a RAID Set" (Ein RAID-Set konfigurieren).


   Pin-Nr.	Definition
   1	GND
   2	TXP
   3	TXN
   4	GND
   5	RXN
   6	RXP
   7	GND

6. M2F_32G (M.2 Sockel 3 Anschluss)
   Der M.2-Anschluss unterstützt M.2 SATA SSDs und M.2 PCIe SSDs und unterstützt die SATA-RAID-Konfiguration. Bitte beachten Sie, dass eine M.2 PCIe SSD nicht zum Erstellen eines RAID-Arrays verwendet werden kann. Anweisungen zur Konfiguration eines RAID-Arrays finden Sie im Kapitel "Configuring a RAID Set" (Ein RAID-Set konfigurieren).

   Befolgen Sie die unten stehenden Schritte, um eine M.2 SSD korrekt in den M.2-Anschluss einzubauen.
   1. Lösen Sie mit einem Schraubendreher die Schraube und Mutter von der Hauptplatine. Suchen Sie die passende Befestigungsbohrung für die zu installierende M.2 SSD und schrauben Sie zuerst die Mutter an.
   2. Schieben Sie die M.2 SSD schräg in den Anschluss.
   3. Drücken Sie die M.2 SSD nach unten und befestigen Sie sie dann mit der Schraube.

      Wählen Sie das passende Loch für die zu installierende M.2 SSD und befestigen Sie die Schraube und Mutter wieder.

7. SPDIF_O (S/PDIF Ausgangsanschluss)
   Dieser Anschluss unterstützt digitalen S/PDIF Ausgang und verbindet ein S/PDIF Digital-Audiokabel (bereitgestellt von Erweiterungskarten) für die digitale Audioausgabe von Ihrer Hauptplatine zu bestimmten Erweiterungskarten wie Grafikkarten und Soundkarten. Zum Beispiel benötigen einige Grafikkarten möglicherweise ein S/PDIF Digital-Audiokabel für die digitale Audioausgabe von Ihrer Hauptplatine zu Ihrer Grafikkarte, wenn Sie ein HDMI-Display an die Grafikkarte anschließen und gleichzeitig digitale Audioausgabe vom HDMI-Display haben möchten. Informationen zum Anschließen des S/PDIF Digital-Audiokabels entnehmen Sie bitte sorgfältig dem Handbuch Ihrer Erweiterungskarte.


   Pin-Nr.	Definition
   1	SPDIFO
   2	GND

8. F_PANEL (Frontpanel-Anschluss)
   Verbinden Sie den Netzschalter, Reset-Schalter, Lautsprecher, Gehäuseintrusion-Schalter/Sensor und die Systemstatusanzeige am Gehäuse mit diesem Anschluss gemäß der unten stehenden Pinbelegung. Beachten Sie die positiven und negativen Pins, bevor Sie die Kabel anschließen.

   • PLED/PWR_LED (Power-LED):

     Systemstatus	LED
     S0	An
     S3/S4/S5	Aus

     Wird mit der Stromstatusanzeige auf der Gehäusevorderseite verbunden. Die LED leuchtet, wenn das System in Betrieb ist. Die LED ist aus, wenn sich das System im S3/S4 Ruhezustand befindet oder ausgeschaltet ist (S5). S S

   • PW (Netzschalter):
     Wird mit dem Netzschalter auf der Gehäusevorderseite verbunden. Sie können konfigurieren, wie Ihr System mithilfe des Netzschalters ausgeschaltet werden soll (weitere Informationen finden Sie im Kapitel "BIOS-Setup," "Stromversorgung").
   • SPEAK (Lautsprecher): Wird mit dem Lautsprecher auf der Gehäusevorderseite verbunden. Das System meldet den Systemstartstatus durch einen Signaltoncode. Ein einzelner kurzer Signalton ist zu hören, wenn beim Systemstart kein Problem erkannt wird.
   • HD (Festplattenaktivitäts-LED): Wird mit der Festplattenaktivitäts-LED auf der Gehäusevorderseite verbunden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.
   • RES (Reset-Schalter): Wird mit dem Reset-Schalter auf der Gehäusevorderseite verbunden. Drücken Sie den Reset-Schalter, um den Computer neu zu starten, wenn der Computer einfriert und keinen normalen Neustart durchführen kann.
   • CI (Gehäuse-Intrusionsanschluss): Wird mit dem Gehäuse-Intrusionsschalter/-sensor am Gehäuse verbunden, der erkennen kann, ob die Gehäuseabdeckung entfernt wurde. Diese Funktion erfordert ein Gehäuse mit einem Gehäuse-Intrusionsschalter/-sensor.
   • NC: Keine Verbindung.

     Das Design der Frontplatte kann je nach Gehäuse variieren. Ein Frontpanel-Modul besteht hauptsächlich aus Netzschalter, Reset-Schalter, Power-LED, Festplattenaktivitäts-LED, Lautsprecher usw. Beim Anschließen Ihres Gehäuse-Frontpanel-Moduls an diesen Anschluss stellen Sie sicher, dass die Kabelbelegungen und die Pinbelegungen korrekt übereinstimmen.

9. F_AUDIO (Frontpanel-Audioanschluss)
   Der Frontpanel-Audioanschluss unterstützt Intel High Definition Audio (HD). Sie können Ihr Gehäuse-Frontpanel-Audiomodul an diesen Anschluss anschließen. Stellen Sie sicher, dass die Kabelbelegungen des Modulsteckers mit den Pinbelegungen des Motherboard-Anschlusses übereinstimmen. Eine falsche Verbindung zwischen dem Modulstecker und dem Motherboard-Anschluss führt dazu, dass das Gerät nicht funktioniert oder sogar beschädigt wird.


   Pin-Nr.	Definition
   1	MIC2_L
   2	GND
   3	MIC2_R
   4	NC
   5	LINE2_R
   6	Sense
   7	FAUDIO_JD
   8	Kein Pin
   9	LINE2_L
   10	Sense



   Einige Gehäuse bieten ein Frontpanel-Audiomodul, das statt eines einzelnen Steckers getrennte Anschlüsse an jedem Kabel aufweist. Für Informationen zum Anschließen eines Frontpanel-Audiomoduls mit abweichenden Kabelbelegungen wenden Sie sich bitte an den Gehäusehersteller.

10. COMA/COMB (Serielle Port-Anschlüsse)
    Der COM-Anschluss kann über ein optionales COM-Port-Kabel einen seriellen Port bereitstellen. Für den Kauf des optionalen COM-Port-Kabels wenden Sie sich bitte an Ihren örtlichen Händler.


    Pin-Nr.	Definition	Pin-Nr.	Definition
    1	NDCD-	6	NDSR-
    2	NSIN	7	NRTS-
    3	NSOUT	8	NCTS-
    4	NDTR-	9	NRI-
    5	GND	10	Kein Pin

11. LPT (Parallele Port-Anschluss)
    Der LPT-Anschluss kann über ein optionales LPT-Port-Kabel einen parallelen Port bereitstellen. Für den Kauf des optionalen LPT-Port-Kabels wenden Sie sich bitte an Ihren örtlichen Händler.


    Pin-Nr.	Definition	Pin-Nr.	Definition	Pin-Nr.	Definition
    1	STB-	10	GND	19	ACK-
    2	AFD-	11	PD4	20	GND
    3	PD0	12	GND	21	BUSY
    4	ERR-	13	PD5	22	GND
    5	PD1	14	GND	23	PE
    6	INIT-	15	PD6	24	Kein Pin
    7	PD2	16	GND	25	SLCT
    8	SLIN-	17	PD7	26	GND
    9	PD3	18	GND

12. F_USB30 (USB 3.1 Gen 1 Anschluss)
    Der Anschluss entspricht der USB 3.1 Gen 1 und USB 2.0 Spezifikation und kann zwei USB-Ports bereitstellen. Für den Kauf des optionalen 3,5-Zoll-Frontpanels, das zwei USB 3.1 Gen 1 Ports bereitstellt, wenden Sie sich bitte an Ihren örtlichen Händler.


    Pin-Nr.	Definition	Pin-Nr.	Definition
    1	VBUS	11	D2+
    2	SSRX1-	12	D2-
    3	SSRX1+	13	GND
    4	GND	14	SSTX2+
    5	SSTX1-	15	SSTX2-
    6	SSTX1+	16	GND
    7	GND	17	SSRX2+
    8	D1-	18	SSRX2-
    9	D1+	19	VBUS
    10	NC	20	Kein Pin

13. F_USB1/F_USB2 (USB 2.0/1.1 Anschlüsse)
    Die Anschlüsse entsprechen der USB 2.0/1.1 Spezifikation. Jeder USB-Anschluss kann über eine optionale USB-Halterung zwei USB-Ports bereitstellen. Für den Kauf der optionalen USB-Halterung wenden Sie sich bitte an Ihren örtlichen Händler.


    Pin-Nr.	Definition	Pin-Nr.	Definition
    1	Strom (5V)	6	USB DY+
    2	Strom (5V)	7	GND
    3	USB DX-	8	GND S
    4	USB DY-	9	Kein Pin
    5	USB DX+	10	NC




    • Stecken Sie das IEEE 1394 Bracket (2x5-Pin) Kabel nicht in den USB 2.0/1.1 Header.
    • Stellen Sie vor der Installation der USB-Halterung sicher, dass Ihr Computer ausgeschaltet ist und ziehen Sie das Netzkabel aus der Steckdose, um Schäden an der USB-Halterung zu vermeiden.

14. TPM (Trusted Platform Module Header)
    Sie können ein TPM (Trusted Platform Module) an diesen Header anschließen.


    Pin-Nr.	Definition	Pin-Nr.	Definition
    1	LCLK	11	LAD0
    2	GND	12	GND
    3	LFRAME	13	NC
    4	Kein Pin	14	NC
    5	LRESET	15	SB3V
    6	NC	16	SERIRQ
    7	LAD3	17	GND
    8	LAD2	18	NC
    9	VCC3	19	NC
    10	LAD1	20	NC

15. BAT (Batterie)
    Die Batterie versorgt das CMOS mit Strom, um die Werte (wie BIOS-Konfigurationen, Datum und Uhrzeit) zu erhalten, wenn der Computer ausgeschaltet ist. Ersetzen Sie die Batterie, wenn die Batteriespannung niedrig ist, da die CMOS-Werte sonst möglicherweise ungenau sind oder verloren gehen können.
    Sie können die CMOS-Werte löschen, indem Sie die Batterie entfernen:

    1. Schalten Sie Ihren Computer aus und ziehen Sie das Netzkabel ab.
    2. Entfernen Sie die Batterie vorsichtig aus der Batteriehalterung und warten Sie eine Minute. (Oder verwenden Sie einen Metallgegenstand wie einen Schraubendreher, um die positiven und negativen Anschlüsse der Batteriehalterung für 5 Sekunden kurzzuschließen.)
    3. Ersetzen Sie die Batterie.
    4. Stecken Sie das Netzkabel ein und starten Sie Ihren Computer neu.


• Schalten Sie Ihren Computer immer aus und ziehen Sie das Netzkabel ab, bevor Sie die Batterie ersetzen.
• Ersetzen Sie die Batterie durch eine gleichwertige. Schäden an Ihren Geräten können auftreten, wenn die Batterie durch ein falsches Modell ersetzt wird.
• Wenden Sie sich an die Verkaufsstelle oder Ihren Händler vor Ort, wenn Sie die Batterie nicht selbst ersetzen können oder unsicher bezüglich des Batteriemodells sind.
• Beachten Sie beim Einlegen der Batterie die Ausrichtung der positiven Seite (+) und der negativen Seite (-) der Batterie (die positive Seite sollte nach oben zeigen).
• Gebrauchte Batterien müssen gemäß den örtlichen Umweltvorschriften entsorgt werden.

16. CLR_CMOS (CMOS-Reset-Jumper)
    Verwenden Sie diesen Jumper, um die BIOS-Konfiguration zu löschen und die CMOS-Werte auf die Werkseinstellungen zurückzusetzen. Um die CMOS-Werte zu löschen, verwenden Sie einen Metallgegenstand wie einen Schraubendreher, um die beiden Pins für einige Sekunden zu berühren.

    	Offen: Normal
    	Kurzschließen: CMOS-Werte löschen

    • Schalten Sie Ihren Computer immer aus und ziehen Sie das Netzkabel aus der Steckdose, bevor Sie die CMOS-Werte löschen.
    • Nach dem Systemneustart rufen Sie das BIOS-Setup auf, um die Werkseinstellungen zu laden (wählen Sie „Load Optimized Defaults“ (Optimierte Standardeinstellungen laden)) oder konfigurieren Sie die BIOS-Einstellungen manuell (siehe Kapitel „BIOS-Setup“ für BIOS-Konfigurationen).

BIOS Setup

BIOS (Basic Input and Output System) speichert Hardware-Parameter des Systems im CMOS auf dem Mainboard. Zu seinen Hauptfunktionen gehören die Durchführung des Power-On Self-Tests (POST) während des Systemstarts, das Speichern von Systemparametern und das Laden des Betriebssystems usw. Das BIOS enthält ein BIOS Setup-Programm, das dem Benutzer ermöglicht, grundlegende Systemkonfigurationseinstellungen zu ändern oder bestimmte Systemfunktionen zu aktivieren. Wenn der Strom ausgeschaltet ist, versorgt die Batterie auf dem Mainboard das CMOS mit der nötigen Energie, um die Konfigurationswerte im CMOS zu erhalten. Um auf das BIOS Setup-Programm zuzugreifen, drücken Sie die Taste <Entf> während des POST, wenn das System eingeschaltet wird. Um das BIOS zu aktualisieren, verwenden Sie entweder das GIGABYTE Q-Flash oder das @BIOS Dienstprogramm.

• Q-Flash ermöglicht es dem Benutzer, das BIOS schnell und einfach zu aktualisieren oder zu sichern, ohne das Betriebssystem aufrufen zu müssen.
• @BIOS ist ein Windows-basiertes Dienstprogramm, das die neueste BIOS-Version aus dem Internet sucht, herunterlädt und das BIOS aktualisiert.

• Da das Flashen des BIOS potenziell riskant ist, wird empfohlen, das BIOS nicht zu flashen, wenn Sie keine Probleme mit der aktuellen BIOS-Version haben. Führen Sie das Flashen des BIOS mit Vorsicht durch. Ein unsachgemäßes BIOS-Flashen kann zu Systemstörungen führen.
• Es wird empfohlen, die Standardeinstellungen nicht zu ändern (es sei denn, es ist unbedingt erforderlich), um Systeminstabilität oder andere unerwartete Ergebnisse zu vermeiden. Eine unsachgemäße Änderung der Einstellungen kann dazu führen, dass das System nicht mehr startet. Sollte dies geschehen, versuchen Sie, die CMOS-Werte zu löschen und das Board auf die Standardwerte zurückzusetzen. (Beziehen Sie sich auf den Abschnitt „Load Optimized Defaults“ (Optimierte Standardwerte laden) in diesem Kapitel oder auf die Anleitungen zum Batterie-/CMOS-Reset-Jumper, um die CMOS-Werte zu löschen.)

Startbildschirm

Der folgende Startbildschirm mit Logo wird angezeigt, wenn der Computer hochfährt.
(Beispiel BIOS-Version: F1a)

Es gibt zwei verschiedene BIOS-Modi, wie folgt, und Sie können die Taste <F2> verwenden, um zwischen den beiden Modi zu wechseln. Der Classic Setup-Modus bietet detaillierte BIOS-Einstellungen. Sie können die Pfeiltasten auf Ihrer Tastatur drücken, um zwischen den Elementen zu navigieren, und <Enter> drücken, um ein Untermenü zu bestätigen oder aufzurufen. Oder Sie können Ihre Maus verwenden, um das gewünschte Element auszuwählen. Der Easy Mode ermöglicht Benutzern, schnell ihre aktuellen Systeminformationen anzuzeigen oder Anpassungen für optimale Leistung vorzunehmen. Im Easy Mode können Sie Ihre Maus verwenden, um durch Konfigurationselemente zu navigieren.

• Wenn das System nicht wie gewohnt stabil ist, wählen Sie das Element „Load Optimized Defaults“ (Optimierte Standardwerte laden), um Ihr System auf die Standardeinstellungen zurückzusetzen.
• Die in diesem Kapitel beschriebenen BIOS Setup-Menüs dienen nur als Referenz und können je nach BIOS-Version abweichen.

M.I.T.

Ob das System mit den von Ihnen vorgenommenen Übertaktungs-/Überspannungseinstellungen stabil funktioniert, hängt von Ihrer gesamten Systemkonfiguration ab. Eine falsche Übertaktung/Überspannung kann zu Schäden an CPU, Chipsatz oder Speicher führen und die Nutzungsdauer dieser Komponenten verkürzen. Diese Seite ist nur für fortgeschrittene Benutzer bestimmt und wir empfehlen Ihnen, die Standardeinstellungen nicht zu ändern, um Systeminstabilität oder andere unerwartete Ergebnisse zu vermeiden. (Eine unzureichende Änderung der Einstellungen kann dazu führen, dass das System nicht mehr startet. Sollte dies der Fall sein, löschen Sie die CMOS-Werte und setzen Sie das Board auf die Standardwerte zurück.)

• Erweiterte Frequenzeinstellungen
  Host-Taktwert
  Zeigt die aktuelle Host-Taktfrequenz an.
  CPU-Taktverhältnis
  Ermöglicht das Ändern des Taktverhältnisses für die installierte CPU. Der einstellbare Bereich hängt von der installierten CPU ab.
  CPU-Frequenz
  Zeigt die aktuelle CPU-Frequenz an.
• Erweiterte CPU-Kerneinstellungen
  CPU Clock Ratio, CPU Frequency
  Die oben genannten Einstellungen sind synchron zu den gleichnamigen Einträgen im Menü "Erweiterte Frequenzeinstellungen".
  Core Performance Boost ^(Hinweis)
  Ermöglicht die Aktivierung der Core Performance Boost (CPB)-Technologie, einer CPU-Leistungssteigerungstechnologie. (Standard: Auto)
  Core Performance Boost Ratio ^(Hinweis)
  Ermöglicht das Ändern des Verhältnisses für CPB. Der einstellbare Bereich hängt von der installierten CPU ab. (Standard: Auto)
  Turbo Performance Boost Ratio ^(Hinweis)
  Ermöglicht die Bestimmung, ob die CPU-Leistung verbessert werden soll. (Standard: Deaktiviert)
  AMD Cool&Quiet-Funktion

  Enabled (Aktiviert)	Lässt den AMD Cool'n'Quiet-Treiber die CPU-Taktfrequenz und VID dynamisch anpassen, um die Wärmeentwicklung Ihres Computers und seinen Stromverbrauch zu reduzieren. (Standard)
  Disabled (Deaktiviert)	Deaktiviert diese Funktion.

  SVM Mode
  Die durch Virtualization Technology verbesserte Virtualisierung ermöglicht einer Plattform, mehrere Betriebssysteme und Anwendungen in unabhängigen Partitionen auszuführen. Mit Virtualisierung kann ein Computersystem als mehrere virtuelle Systeme fungieren. (Standard: Deaktiviert)
  C6 Mode ^{(Hinweis 1)}
  Ermöglicht die Bestimmung, ob die CPU im System-Halt-Zustand in den C6-Modus wechseln soll. Wenn aktiviert, wird die CPU-Kernfrequenz im System-Halt-Zustand reduziert, um den Stromverbrauch zu senken. Der C6-Zustand ist ein verbesserter Energiesparzustand im Vergleich zu C1. (Standard: Aktiviert)
  Global C-state Control ^{(Hinweis 1)}
  Ermöglicht die Bestimmung, ob die CPU in C-Zustände wechseln soll. Wenn aktiviert, wird die CPU-Kernfrequenz im System-Halt-Zustand reduziert, um den Stromverbrauch zu senken. (Standard: Aktiviert)
  SMT Mode ^{(Hinweis 1)}
  Ermöglicht die Aktivierung oder Deaktivierung der CPU Simultaneous Multi-Threading Technologie. Diese Funktion funktioniert nur bei Betriebssystemen, die den Mehrprozessor-Modus unterstützen. "Auto" lässt das BIOS diese Einstellung automatisch konfigurieren. (Standard: Auto)
  Downcore Control ^{(Hinweis 1)}
  Ermöglicht die Auswahl der Anzahl der zu aktivierenden CPU-Kerne (die Anzahl der CPU-Kerne kann je nach CPU variieren). "Auto" lässt das BIOS diese Einstellung automatisch konfigurieren. (Standard: Auto)
  Extreme Memory Profile (X.M.P.) ^{(Hinweis 2)}
  Ermöglicht dem BIOS, die SPD-Daten auf XMP-Speichermodulen auszulesen, um die Speicherleistung bei Aktivierung zu verbessern.

  Disabled (Deaktiviert)	Deaktiviert diese Funktion. (Standard)
  Profile1 (Profil 1)	Verwendet die Einstellungen von Profil 1.
  Profile2 (Profil 2) (Hinweis 2)	Verwendet die Einstellungen von Profil 2.

  System-Speicher-Multiplikator
  Ermöglicht die Einstellung des System-Speicher-Multiplikators. "Auto" stellt den Speicher-Multiplikator gemäß den SPD-Daten des Speichers ein. (Standard: Auto)
  Speicherfrequenz (MHz)
  Der erste Speicherfrequenzwert ist die normale Betriebsfrequenz des verwendeten Speichers; der zweite ist die Speicherfrequenz, die automatisch entsprechend den Einstellungen des System-Speicher-Multiplikators angepasst wird.

• Erweiterte Speichereinstellungen
  Extreme Memory Profile (X.M.P.) (Hinweis 2), System-Speicher-Multiplikator, Speicherfrequenz (MHz)
  Die oben genannten Einstellungen sind synchron zu den gleichnamigen Einträgen im Menü "Erweiterte Frequenzeinstellungen".
  Speicher-Timing-Modus
  "Manual (Manuell)" und "Advanced Manual (Erweitert Manuell)" ermöglichen die Konfiguration der unten genannten Einstellungen für Channel Interleaving, Rank Interleaving und Speicher-Timing. Optionen sind: Auto (Standard), Manual (Manuell), Advanced Manual (Erweitert Manuell).
  Profil-DDR-Spannung
  Bei Verwendung eines Nicht-XMP-Speichermoduls oder wenn "Extreme Memory Profile (X.M.P.)" auf "Disabled (Deaktiviert)" eingestellt ist, wird der Wert gemäß Ihrer Speicherspezifikation angezeigt. Wenn "Extreme Memory Profile (X.M.P.)" auf "Profile1 (Profil 1)" oder "Profile2 (Profil 2)" eingestellt ist, wird der Wert gemäß den SPD-Daten des XMP-Speichers angezeigt.
  Kanal-Interleaving
  Aktiviert oder deaktiviert Speicherkanal-Interleaving. "Enabled (Aktiviert)" ermöglicht dem System den gleichzeitigen Zugriff auf verschiedene Speicherkanäle, um die Speicherleistung und -stabilität zu erhöhen. "Auto" lässt das BIOS diese Einstellung automatisch konfigurieren. (Standard: Auto)
  Rank-Interleaving
  Aktiviert oder deaktiviert Speicher-Rank-Interleaving. "Enabled (Aktiviert)" ermöglicht dem System den gleichzeitigen Zugriff auf verschiedene Ranks des Speichers, um die Speicherleistung und -stabilität zu erhöhen. "Auto" lässt das BIOS diese Einstellung automatisch konfigurieren. (Standard: Auto)

• Kanal A/B Speicher-Sub-Timings
  Dieses Untermenü bietet Speicher-Timing-Einstellungen für jeden Speicherkanal. Die entsprechenden Timing-Einstellungsbildschirme sind nur konfigurierbar, wenn "Memory Timing Mode" auf "Manual (Manuell)" oder "Advanced Manual (Erweitert Manuell)" eingestellt ist. Hinweis: Ihr System kann instabil werden oder nicht mehr starten, nachdem Sie Änderungen an den Speicher-Timings vorgenommen haben. Sollte dies der Fall sein, setzen Sie das Board bitte auf die Standardwerte zurück, indem Sie die optimierten Standardeinstellungen laden oder die CMOS-Werte löschen.

• Erweiterte Spannungseinstellungen
  Dieses Untermenü ermöglicht die Einstellung der CPU-, Chipsatz- und Speicherspannungen.

• PC-Status
  Status "Gehäuse offen" zurücksetzen

  Disabled (Deaktiviert)	Behält oder löscht den Eintrag des vorherigen Zustands bei Gehäuseintrusion. (Standard)
  Enabled (Aktiviert)	Löscht den Eintrag des vorherigen Gehäuseintrusion-Status und das Feld "Case Open" zeigt beim nächsten Start "No (Nein)" an.

  Gehäuse offen
  Zeigt den Erkennungsstatus des an den CI-Header des Motherboards angeschlossenen Gehäuseintrusion-Erkennungsgeräts an. Wenn die Systemgehäuseabdeckung entfernt wird, zeigt dieses Feld "Yes (Ja)" an, andernfalls "No (Nein)". Um den Gehäuseintrusion-Statusdatensatz zu löschen, stellen Sie "Reset Case Open Status" auf "Enabled (Aktiviert)" ein, speichern Sie die Einstellungen im CMOS und starten Sie Ihr System neu.
  CPU Vcore/CPU VDDP/DRAM Kanal A/B Spannung/+3.3V/+5V/+12V/VCORE SOC
  Zeigt die aktuellen Systemspannungen an.

• Verschiedene Einstellungen
  PCIe-Steckplatzkonfiguration
  Ermöglicht die Einstellung des Betriebsmodus der PCI Express-Steckplätze auf Gen 1, Gen 2 oder Gen 3. Der tatsächliche Betriebsmodus hängt von der Hardwarespezifikation jedes Steckplatzes ab. "Auto" lässt das BIOS diese Einstellung automatisch konfigurieren. (Standard: Auto)
  3DMark01-Verbesserung
  Ermöglicht die Bestimmung, ob die Leistung einiger älterer Benchmarks verbessert werden soll. (Standard: Deaktiviert)

• Smart Fan 5 Einstellungen
  Monitor
  Ermöglicht die Auswahl eines Ziels zur Überwachung und zur weiteren Anpassung. (Standard: CPU FAN)
  Lüftergeschwindigkeitssteuerung
  Ermöglicht die Bestimmung, ob die Lüftergeschwindigkeitssteuerungsfunktion aktiviert und die Lüftergeschwindigkeit angepasst werden soll.

  Normal	Ermöglicht dem Lüfter, je nach Temperatur mit unterschiedlichen Geschwindigkeiten zu laufen. Sie können die Lüftergeschwindigkeit mit dem System Information Viewer basierend auf Ihren Systemanforderungen anpassen. (Standard)
  Silent (Leise)	Ermöglicht dem Lüfter, mit niedrigen Geschwindigkeiten zu laufen.
  Manual (Manuell)	Ermöglicht die Steuerung der Lüftergeschwindigkeit im Kurvendiagramm.
  Full Speed (Volle Geschwindigkeit)	Ermöglicht dem Lüfter, mit voller Geschwindigkeit zu laufen.

  Lüftersteuerung Temperatur-Eingabe verwenden
  Ermöglicht die Auswahl der Referenztemperatur für die Lüftergeschwindigkeitssteuerung.
  Temperaturintervall
  Ermöglicht die Auswahl des Temperaturintervalls für die Änderung der Lüftergeschwindigkeit.
  Lüftersteuerungsmodus

  Auto	Lässt das BIOS den Typ des installierten Lüfters automatisch erkennen und den optimalen Steuermodus einstellen. (Standard)
  Voltage (Spannung)	Der Spannungsmodus wird für einen 3-Pin-Lüfter empfohlen.
  PWM	Der PWM-Modus wird für einen 4-Pin-Lüfter empfohlen.

  Temperatur
  Zeigt die aktuelle Temperatur des ausgewählten Zielbereichs an.
  Lüftergeschwindigkeit
  Zeigt die aktuellen Lüftergeschwindigkeiten an.
  Temperaturwarnung
  Legt den Warnschwellenwert für die Temperatur fest. Wenn die Temperatur den Schwellenwert überschreitet, gibt das BIOS einen Warnton aus. Optionen sind: Disabled (Deaktiviert) (Standard), 60º C/140º F, 70º C/158º F, 80º C/176º F, 90º C/194º F
  Lüfterausfallwarnung
  Ermöglicht dem System, einen Warnton auszugeben, wenn der Lüfter nicht angeschlossen ist oder ausfällt. Überprüfen Sie den Zustand des Lüfters oder dessen Anschluss, wenn dies auftritt. (Standard: Deaktiviert)

^(Hinweis) Dieser Eintrag ist nur vorhanden, wenn Sie eine CPU installieren, die diese Funktion unterstützt.
^{(Hinweis 1)} Dieser Eintrag ist nur vorhanden, wenn Sie eine CPU installieren, die diese Funktion unterstützt.
^{(Hinweis 2)} Dieser Eintrag ist nur vorhanden, wenn Sie eine CPU und ein Speichermodul installieren, die diese Funktion unterstützen.

System

Dieser Abschnitt enthält Informationen zu Ihrem Motherboard-Modell und Ihrer BIOS-Version. Sie können auch die vom BIOS verwendete Standardsprache auswählen und die Systemzeit manuell einstellen.
Systemsprache
Wählt die vom BIOS verwendete Standardsprache aus.
Systemdatum
Stellt das Systemdatum ein. Das Datumsformat ist Woche (schreibgeschützt), Monat, Tag und Jahr. Verwenden Sie <Enter>, um zwischen den Feldern Monat, Tag und Jahr zu wechseln, und verwenden Sie die Taste <Bild auf> oder <Bild ab>, um den gewünschten Wert einzustellen.
Systemzeit
Stellt die Systemzeit ein. Das Zeitformat ist Stunde, Minute und Sekunde. Zum Beispiel ist 13 Uhr 13:00:00. Verwenden Sie <Enter>, um zwischen den Feldern Stunde, Minute und Sekunde zu wechseln, und verwenden Sie die Taste <Bild auf> oder <Bild ab>, um den gewünschten Wert einzustellen.
Zugriffsebene
Zeigt die aktuelle Zugriffsebene an, abhängig von der verwendeten Art des Passwortschutzes. (Wenn kein Passwort festgelegt ist, wird standardmäßig Administrator angezeigt.) Die Administrator-Ebene ermöglicht Ihnen, Änderungen an allen BIOS-Einstellungen vorzunehmen; die Benutzer-Ebene erlaubt Ihnen nur, Änderungen an bestimmten, aber nicht allen BIOS-Einstellungen vorzunehmen.

BIOS

Prioritäten der Boot-Optionen
Legt die allgemeine Boot-Reihenfolge der verfügbaren Geräte fest. Wechseldatenträger, die das GPT-Format unterstützen, werden in der Boot-Geräteliste mit dem Präfix "UEFI:" versehen. Um von einem Betriebssystem zu booten, das GPT-Partitionierung unterstützt, wählen Sie das Gerät, das mit dem Präfix "UEFI:" versehen ist. Oder wenn Sie ein Betriebssystem installieren möchten, das GPT-Partitionierung unterstützt, wie z.B. Windows 7 64-Bit, wählen Sie das optische Laufwerk, das die Windows 7 64-Bit Installations-Disk enthält und mit dem Präfix "UEFI:" versehen ist.
Prioritäten der BBS für Festplatte/CD/DVD-ROM-Laufwerk/Diskettenlaufwerk/Netzwerkgeräte
Legt die Boot-Reihenfolge für einen bestimmten Gerätetyp fest, z. B. Festplatten, optische Laufwerke, Diskettenlaufwerke und Geräte, die die Funktion "Boot from LAN (Booten vom LAN)" unterstützen, usw. Drücken Sie <Enter> auf diesem Element, um das Untermenü aufzurufen, das die angeschlossenen Geräte desselben Typs anzeigt. Dieses Element ist nur vorhanden, wenn mindestens ein Gerät dieses Typs installiert ist.
NumLock-Status beim Systemstart
Aktiviert oder deaktiviert die NumLock-Funktion auf dem Ziffernblock der Tastatur nach dem POST. (Standard: An)
Sicherheitsoption
Legt fest, ob jedes Mal ein Passwort erforderlich ist, wenn das System startet, oder nur, wenn Sie das BIOS-Setup aufrufen. Nachdem Sie dieses Element konfiguriert haben, legen Sie das/die Passwort(e) unter dem Element "Administrator Password (Administratorpasswort)"/"User Password (Benutzerpasswort)" fest.

Setup (Setup)	Ein Passwort ist nur für den Aufruf des BIOS-Setup-Programms erforderlich.
System (System)	Ein Passwort ist für den Systemstart und für den Aufruf des BIOS-Setup-Programms erforderlich. (Standard)

Vollbild-LOGO-Anzeige
Legt fest, ob das GIGABYTE Logo beim Systemstart angezeigt werden soll. Deaktiviert überspringt das GIGABYTE Logo beim Systemstart. (Standard: Aktiviert)
Fast Boot (Schneller Systemstart)
Aktiviert oder deaktiviert Fast Boot (Schneller Systemstart), um den OS-Startvorgang zu verkürzen. Ultra Fast (Ultraschnell) bietet die schnellste Startgeschwindigkeit. (Standard: Deaktiviert)
SATA-Unterstützung

All Sata Devices (Alle SATA-Geräte)	Alle SATA-Geräte sind im Betriebssystem und während des POST funktionsfähig.
Last Boot HDD Only (Nur letzte Boot-HDD)	Mit Ausnahme des vorherigen Boot-Laufwerks werden alle SATA-Geräte deaktiviert, bevor der OS-Startvorgang abgeschlossen ist. (Standard)

Dieses Element ist nur konfigurierbar, wenn Fast Boot (Schneller Systemstart) auf Enabled (Aktiviert) oder Ultra Fast (Ultraschnell) eingestellt ist.
VGA-Unterstützung
Ermöglicht die Auswahl des zu startenden Betriebssystemtyps.

Auto (Automatisch)	Aktiviert nur das Legacy-Option-ROM.
EFI Driver (EFI-Treiber)	Aktiviert das EFI-Option-ROM. (Standard)

Dieses Element ist nur konfigurierbar, wenn Fast Boot (Schneller Systemstart) auf Enabled (Aktiviert) oder Ultra Fast (Ultraschnell) eingestellt ist.
USB-Unterstützung

Disabled (Deaktiviert)	Alle USB-Geräte werden deaktiviert, bevor der OS-Startvorgang abgeschlossen ist.
Full Initial (Volle Initialisierung)	Alle USB-Geräte sind im Betriebssystem und während des POST funktionsfähig. (Standard)
Partial Initial (Teilweise Initialisierung)	Ein Teil der USB-Geräte wird deaktiviert, bevor der OS-Startvorgang abgeschlossen ist.

Dieses Element ist nur konfigurierbar, wenn Fast Boot (Schneller Systemstart) auf Enabled (Aktiviert) eingestellt ist. Diese Funktion ist deaktiviert, wenn Fast Boot (Schneller Systemstart) auf Ultra Fast (Ultraschnell) eingestellt ist.
PS/2 Geräte-Unterstützung

Disabled (Deaktiviert)	Alle PS/2-Geräte werden deaktiviert, bevor der OS-Startvorgang abgeschlossen ist.
Enabled (Aktiviert)	Alle PS/2-Geräte sind im Betriebssystem und während des POST funktionsfähig. (Standard)

Dieses Element ist nur konfigurierbar, wenn Fast Boot (Schneller Systemstart) auf Enabled (Aktiviert) eingestellt ist. Diese Funktion ist deaktiviert, wenn Fast Boot (Schneller Systemstart) auf Ultra Fast (Ultraschnell) eingestellt ist.
Netzwerk-Stack-Treiber-Unterstützung

Disabled (Deaktiviert)	Deaktiviert das Booten vom Netzwerk. (Standard)
Enabled (Aktiviert)	Aktiviert das Booten vom Netzwerk.

Dieses Element ist nur konfigurierbar, wenn Fast Boot (Schneller Systemstart) auf Enabled (Aktiviert) oder Ultra Fast (Ultraschnell) eingestellt ist.
Windows 10 Funktionen
Ermöglicht die Auswahl des zu installierenden Betriebssystems. (Standard: Other OS (Anderes OS))
CSM-Unterstützung
Aktiviert oder deaktiviert UEFI CSM (Compatibility Support Module) zur Unterstützung eines Legacy-PC-Boot-Prozesses.

Enabled (Aktiviert)	Aktiviert UEFI CSM. (Standard)
Disabled (Deaktiviert)	Deaktiviert UEFI CSM und unterstützt nur den UEFI-BIOS-Boot-Prozess.

Dieses Element ist nur konfigurierbar, wenn Windows 10 Features (Windows 10 Funktionen) auf Windows 10 (Windows 10) oder Windows 10 WHQL (Windows 10 WHQL) eingestellt ist.
LAN PXE Boot Option ROM
Ermöglicht die Auswahl, ob das Legacy-Option-ROM für den LAN-Controller aktiviert werden soll. (Standard: Deaktiviert) Dieses Element ist nur konfigurierbar, wenn CSM Support (CSM-Unterstützung) auf Enabled (Aktiviert) eingestellt ist.
Speicher-Boot-Option-Kontrolle
Ermöglicht die Auswahl, ob das UEFI- oder Legacy-Option-ROM für den Speichergeräte-Controller aktiviert werden soll.

Disabled (Deaktiviert)	Deaktiviert das Option-ROM.
UEFI Only (Nur UEFI)	Aktiviert nur das UEFI-Option-ROM.
Legacy Only (Nur Legacy)	Aktiviert nur das Legacy-Option-ROM. (Standard)

Dieses Element ist nur konfigurierbar, wenn CSM Support (CSM-Unterstützung) auf Enabled (Aktiviert) eingestellt ist.
Priorität des Option-ROMs anderer PCI-Geräte
Ermöglicht die Auswahl, ob das UEFI- oder Legacy-Option-ROM für den PCI-Geräte-Controller, ausgenommen LAN-, Speicher- und Grafik-Controller, aktiviert werden soll.

Disabled (Deaktiviert)	Deaktiviert das Option-ROM.
UEFI Only (Nur UEFI)	Aktiviert nur das UEFI-Option-ROM. (Standard)
Legacy Only (Nur Legacy)	Aktiviert nur das Legacy-Option-ROM.

Netzwerk-Stack
Deaktiviert oder aktiviert das Booten vom Netzwerk, um ein OS im GPT-Format zu installieren, z. B. die Installation des OS vom Windows Deployment Services-Server. (Standard: Deaktiviert)
IPv4 PXE-Unterstützung
Aktiviert oder deaktiviert die IPv4 PXE-Unterstützung. Dieses Element ist nur konfigurierbar, wenn Network Stack (Netzwerk-Stack) auf Enabled (Aktiviert) eingestellt ist.
IPv4 HTTP-Unterstützung
Aktiviert oder deaktiviert die HTTP-Boot-Unterstützung für IPv4. Dieses Element ist nur konfigurierbar, wenn Network Stack (Netzwerk-Stack) auf Enabled (Aktiviert) eingestellt ist.
IPv6 PXE-Unterstützung
Aktiviert oder deaktiviert die IPv6 PXE-Unterstützung. Dieses Element ist nur konfigurierbar, wenn Network Stack (Netzwerk-Stack) auf Enabled (Aktiviert) eingestellt ist.
IPv6 HTTP-Unterstützung
Aktiviert oder deaktiviert die HTTP-Boot-Unterstützung für IPv6. Dieses Element ist nur konfigurierbar, wenn Network Stack (Netzwerk-Stack) auf Enabled (Aktiviert) eingestellt ist.
Administrator Password (Administratorpasswort)
Ermöglicht die Konfiguration eines Administratorpassworts. Drücken Sie <Enter> auf diesem Element, geben Sie das Passwort ein und drücken Sie dann <Enter>. Sie werden aufgefordert, das Passwort zu bestätigen. Geben Sie das Passwort erneut ein und drücken Sie <Enter>. Sie müssen das Administratorpasswort (oder User Password (Benutzerpasswort)) beim Systemstart und beim Aufrufen des BIOS-Setups (BIOS-Setup) eingeben. Im Gegensatz zum Benutzerpasswort ermöglicht das Administratorpasswort Änderungen an allen BIOS-Einstellungen.
User Password (Benutzerpasswort)
Ermöglicht die Konfiguration eines Benutzerpassworts. Drücken Sie <Enter> auf diesem Element, geben Sie das Passwort ein und drücken Sie dann <Enter>. Sie werden aufgefordert, das Passwort zu bestätigen. Geben Sie das Passwort erneut ein und drücken Sie <Enter>. Sie müssen das Administratorpasswort (oder User Password (Benutzerpasswort)) beim Systemstart und beim Aufrufen des BIOS-Setups (BIOS-Setup) eingeben. Das Benutzerpasswort erlaubt Ihnen jedoch, nur bestimmte BIOS-Einstellungen zu ändern, aber nicht alle. Um das Passwort aufzuheben, drücken Sie <Enter> auf dem Passwortelement und geben Sie, wenn nach dem Passwort gefragt wird, zuerst das richtige ein. Wenn Sie zur Eingabe eines neuen Passworts aufgefordert werden, drücken Sie <Enter>, ohne ein Passwort einzugeben. Drücken Sie <Enter> erneut, wenn Sie zur Bestätigung aufgefordert werden.
NOTE (HINWEIS): Bevor Sie das User Password (Benutzerpasswort) festlegen, stellen Sie sicher, dass Sie zuerst das Administrator Password (Administratorpasswort) festgelegt haben.

Peripheriegeräte

AMD CPU fTPM
Aktiviert oder deaktiviert die im AMD CPU integrierte TPM 2.0 Funktion. (Standard: Aktiviert)
Primäres Videogerät ^(Hinweis)
Legt die erste Initialisierung der Monitoranzeige durch die installierte PCI Express Grafikkarte oder die integrierte Grafik fest.

IGD Video	Stellt die integrierte Grafik als erste Anzeige ein.
NB PCIe Slot Video	Stellt die PCI Express Grafikkarte im vom North Bridge gesteuerten PCI Express Steckplatz als erste Anzeige ein. (Standard)

Umgebungs-LED
Aktiviert oder deaktiviert die integrierte Audio-LED. (Standard: An)
Legacy-USB-Unterstützung
Ermöglicht die Verwendung von USB-Tastatur/Maus in MS-DOS. (Standard: Aktiviert)
XHCI Hand-off
Legt fest, ob die XHCI Hand-off-Funktion für ein Betriebssystem ohne XHCI Hand-off-Unterstützung aktiviert werden soll. (Standard: Aktiviert)
EHCI Hand-off
Legt fest, ob die EHCI Hand-off-Funktion für ein Betriebssystem ohne EHCI Hand-off-Unterstützung aktiviert werden soll. (Standard: Deaktiviert)
Port 60/64 Emulation
Aktiviert oder deaktiviert die Emulation der I/O-Ports 64h und 60h. Dies sollte für volle Legacy-Unterstützung von USB-Tastaturen/Mäusen in MS-DOS oder in Betriebssystemen, die USB-Geräte nicht nativ unterstützen, aktiviert werden. (Standard: Deaktiviert)
USB-Massenspeicher-Treiberunterstützung
Aktiviert oder deaktiviert die Unterstützung für USB-Speichergeräte. (Standard: Aktiviert)
USB-Speichergeräte
Zeigt eine Liste der verbundenen USB-Massenspeichergeräte an. Dieser Eintrag erscheint nur, wenn ein USB-Speichergerät installiert ist.

• Trusted Computing
  Aktiviert oder deaktiviert das Trusted Platform Module (TPM).
• Super IO Konfiguration
  Serieller Port 1 (Onboard COMA Anschluss)
  Aktiviert oder deaktiviert den integrierten seriellen Port. (Standard: Aktiviert)
  Serieller Port 2 (Onboard COMB Anschluss)
  Aktiviert oder deaktiviert den integrierten seriellen Port. (Standard: Aktiviert)
  Paralleler Port
  Aktiviert oder deaktiviert den integrierten parallelen Port. (Standard: Aktiviert)
• NVMe Konfiguration
  Zeigt Informationen zu Ihrer installierten M.2 NVME PCIe SSD an.
• OffBoard SATA Controller Konfiguration
  Zeigt Informationen zu Ihrer installierten M.2 PCIe SSD an.

Chipsatz

IOMMU
Aktiviert oder deaktiviert die AMD IOMMU-Unterstützung. (Standard: Auto)
Integrierte Grafik ^(Hinweis)
Aktiviert oder deaktiviert die integrierte Grafikfunktion.

Auto	Das BIOS aktiviert oder deaktiviert die integrierte Grafik automatisch, je nach installierter Grafikkarte. (Standard)
Deaktiviert	Deaktiviert die integrierte Grafik.

UMA Frame Buffer Größe ^(Hinweis)
Die Frame-Buffer-Größe ist die Gesamtmenge des Systemspeichers, der ausschließlich für den integrierten Grafikcontroller reserviert ist. MS-DOS zum Beispiel wird nur diesen Speicher für die Anzeige verwenden. Optionen sind: Auto (Standard), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
SATA-Modus
Aktiviert oder deaktiviert RAID für die im Chipsatz integrierten SATA-Controller oder konfiguriert die SATA-Controller im AHCI-Modus.

RAID	Aktiviert RAID für den SATA-Controller.
AHCI	Konfiguriert die SATA-Controller im AHCI-Modus. Advanced Host Controller Interface (AHCI) ist eine Schnittstellenspezifikation, die es dem Speichertreiber ermöglicht, erweiterte Serial ATA-Funktionen wie Native Command Queuing und Hot-Plug zu aktivieren. (Standard)

APU SATA Port aktivieren (M2F_32G Anschluss)
Aktiviert oder deaktiviert den in der CPU integrierten SATA-Controller. (Standard: Aktiviert)
Chipsatz SATA Port aktivieren (SATA3 0, 1, 2, 3 Anschlüsse)
Aktiviert oder deaktiviert den im Chipsatz integrierten SATA-Controller. (Standard: Aktiviert)
APU SATA Port 0 (M2F_32G Anschluss)
Zeigt die Informationen des verbundenen M.2 SATA-Geräts an. Die Informationen erscheinen nur, wenn ein M.2 SATA-Gerät installiert ist.
Chipsatz SATA Port 0/1/2/3 (SATA3 0, 1, 2, 3 Anschlüsse)
Zeigt die Informationen der verbundenen SATA-Geräte an.

^(Hinweis) Dieser Eintrag ist nur vorhanden, wenn Sie eine CPU installieren, die diese Funktion unterstützt.

Energie

AC BACK
Bestimmt den Zustand des Systems nach der Wiederherstellung der Stromversorgung nach einem Netzausfall.

Memory	Das System kehrt nach der Wiederherstellung der Wechselstromversorgung in seinen letzten bekannten aktiven Zustand zurück.
Always On	Das System wird bei Wiederherstellung der Wechselstromversorgung eingeschaltet.
Always Off	Das System bleibt bei Wiederherstellung der Wechselstromversorgung ausgeschaltet. (Standard)

Power On By Keyboard
Ermöglicht das Einschalten des Systems durch ein PS/2-Tastatur-Wake-up-Ereignis.
Hinweis: Um diese Funktion nutzen zu können, benötigen Sie ein ATX-Netzteil, das mindestens 1A an der +5VSB-Leitung liefert.

Disabled	Deaktiviert diese Funktion. (Standard)
Password	Legen Sie ein Passwort mit 1 bis 5 Zeichen fest, um das System einzuschalten.
Keyboard 98	Drücken Sie die POWER (Ein/Aus)-Taste auf der Windows 98-Tastatur, um das System einzuschalten.
Any key	Drücken Sie eine beliebige Taste, um das System einzuschalten.

Power On Password
Legen Sie das Passwort fest, wenn Power On By Keyboard auf Password eingestellt ist. Drücken Sie <Enter> bei diesem Element, legen Sie ein Passwort mit bis zu 5 Zeichen fest und drücken Sie dann <Enter> zur Bestätigung. Um das System einzuschalten, geben Sie das Passwort ein und drücken Sie <Enter>.
Hinweis: Um das Passwort aufzuheben, drücken Sie <Enter> bei diesem Element. Wenn Sie zur Eingabe des Passworts aufgefordert werden, drücken Sie erneut <Enter>, ohne ein Passwort einzugeben, um die Passworteinstellungen zu löschen.
Power On By Mouse
Ermöglicht das Einschalten des Systems durch ein PS/2-Maus-Wake-up-Ereignis.
Hinweis: Um diese Funktion nutzen zu können, benötigen Sie ein ATX-Netzteil, das mindestens 1A an der +5VSB-Leitung liefert.

Disabled	Deaktiviert diese Funktion. (Standard)
Move	Bewegen Sie die Maus, um das System einzuschalten.
Double Click	Doppelklicken Sie mit der linken Maustaste, um das System einzuschalten.

ErP
Legt fest, ob das System im S5-Zustand (Herunterfahren) den geringsten Stromverbrauch aufweisen soll. Hinweis: Wenn dieses Element auf "Enabled" (Aktiviert) gesetzt ist, stehen die folgenden Funktionen nicht zur Verfügung: Resume by Alarm, PME event wake up, power on by mouse, power on by keyboard und wake on LAN.
Soft-Off by PWR-BTTN
Konfiguriert die Methode zum Ausschalten des Computers im MS-DOS-Modus mithilfe der Netztaste.

Instant-Off	Drücken Sie die Netztaste, und das System wird sofort ausgeschaltet. (Standard)
Delay 4 Sec.	Halten Sie die Netztaste 4 Sekunden lang gedrückt, um das System auszuschalten. Wenn die Netztaste weniger als 4 Sekunden lang gedrückt wird, wechselt das System in den Standby-Modus.

Resume by Alarm
Legt fest, ob das System zu einer gewünschten Zeit eingeschaltet werden soll. (Standard: Deaktiviert) Wenn aktiviert, stellen Sie Datum und Uhrzeit wie folgt ein:
Wake up day: Schaltet das System zu einer bestimmten Zeit an jedem Tag oder an einem bestimmten Tag im Monat ein.
Wake up hour/minute/second: Stellen Sie die Zeit ein, zu der das System automatisch eingeschaltet werden soll.
Hinweis: Bei Verwendung dieser Funktion sollten Sie ein unzureichendes Herunterfahren vom Betriebssystem oder das Entfernen der Wechselstromversorgung vermeiden, da die Einstellungen sonst möglicherweise nicht wirksam sind.
Wake on LAN
Aktiviert oder deaktiviert die Wake on LAN-Funktion. (Standard: Aktiviert)
High Precision Event Timer
Aktiviert oder deaktiviert den High Precision Event Timer (HPET) im Betriebssystem. (Standard: Aktiviert)

Speichern & Beenden

Save & Exit Setup
Drücken Sie <Enter> bei diesem Element und wählen Sie "Yes" (Ja). Dies speichert die Änderungen im CMOS und beendet das BIOS Setup-Programm. Wählen Sie "No" (Nein) oder drücken Sie <Esc>, um zum Hauptmenü des BIOS Setup zurückzukehren.
Exit Without Saving
Drücken Sie <Enter> bei diesem Element und wählen Sie "Yes" (Ja). Dies beendet das BIOS Setup, ohne die im BIOS Setup vorgenommenen Änderungen im CMOS zu speichern. Wählen Sie "No" (Nein) oder drücken Sie <Esc>, um zum Hauptmenü des BIOS Setup zurückzukehren.
Load Optimized Defaults
Drücken Sie <Enter> bei diesem Element und wählen Sie "Yes" (Ja), um die optimalen BIOS-Standardeinstellungen zu laden. Die BIOS-Standardeinstellungen helfen dem System, im optimalen Zustand zu arbeiten. Laden Sie die Optimized defaults (Optimierten Standardeinstellungen) immer nach einem BIOS-Update oder nach dem Löschen der CMOS-Werte.
Boot Override
Ermöglicht Ihnen, ein Gerät zum sofortigen Booten auszuwählen. Drücken Sie <Enter> auf dem ausgewählten Gerät und wählen Sie "Yes" (Ja) zur Bestätigung. Ihr System wird automatisch neu gestartet und von diesem Gerät booten.
Save Profiles
Mit dieser Funktion können Sie die aktuellen BIOS-Einstellungen in einem Profil speichern. Sie können bis zu 8 Profile erstellen und als Setup Profile 1~ Setup Profile 8 speichern. Drücken Sie <Enter> zum Abschließen. Oder Sie können "Select File in HDD/FDD/USB" (Datei auf HDD/FDD/USB auswählen) wählen, um das Profil auf Ihrem Speichergerät zu speichern.
Load Profiles
Wenn Ihr System instabil wird und Sie die BIOS-Standardeinstellungen geladen haben, können Sie diese Funktion nutzen, um die BIOS-Einstellungen aus einem zuvor erstellten Profil zu laden, ohne die Mühe der Neukonfiguration der BIOS-Einstellungen. Wählen Sie zuerst das Profil aus, das Sie laden möchten, und drücken Sie dann <Enter> zum Abschließen. Sie können "Select File in HDD/FDD/USB" (Datei auf HDD/FDD/USB auswählen) wählen, um das zuvor auf Ihrem Speichergerät erstellte Profil zu laden oder das vom BIOS automatisch erstellte Profil zu laden, z. B. um die BIOS-Einstellungen auf die letzten ordnungsgemäß funktionierenden Einstellungen ("last known good record" (letzter bekannter guter Datensatz)) zurückzusetzen.

Ein RAID-Set konfigurieren

RAID-Level

	RAID 0	RAID 1	RAID 10
Minimale Anzahl Festplatten	≥2	2	4
Array-Kapazität	Anzahl der Festplatten * Größe des kleinsten Laufwerks	Größe des kleinsten Laufwerks	(Anzahl der Festplatten/2) * Größe des kleinsten Laufwerks
Fehlertoleranz	Nein	Ja	Ja

Bevor Sie beginnen, halten Sie bitte folgende Elemente bereit:

• Mindestens zwei SATA-Festplatten oder M.2 SATA SSDs. (Um optimale Leistung zu gewährleisten, wird empfohlen, zwei Festplatten mit identischem Modell und identischer Kapazität zu verwenden).
• Eine Windows-Installations-CD/-DVD.
• Mainboard-Treiber-CD/-DVD.
• Ein USB-Stick.

SATA-Controller konfigurieren

1. Festplatten installieren
   Installieren Sie die Festplatten/SSDs in den SATA-/M.2-Anschlüssen auf dem Mainboard. Verbinden Sie dann die Stromanschlüsse Ihres Netzteils mit den Festplatten.

2. SATA-Controller-Modus im BIOS-Setup konfigurieren
   Stellen Sie sicher, dass der SATA-Controller-Modus im System-BIOS-Setup korrekt konfiguriert ist.
   Schritte:
   1. Schalten Sie Ihren Computer ein und drücken Sie <Entf>, um während des POST (Power-On Self-Test) ins BIOS-Setup zu gelangen. Stellen Sie unter „Chipset“ sicher, dass „APU SATA Port Enable“ und „Chipset SATA Port Enable“ aktiviert sind. Stellen Sie den SATA-Modus auf RAID. Speichern Sie dann die Einstellungen und starten Sie Ihren Computer neu.
   2. Wenn Sie UEFI-RAID konfigurieren möchten, befolgen Sie die Schritte unter „C-1“. Um das Legacy RAID ROM aufzurufen, speichern Sie die Einstellungen und beenden Sie das BIOS-Setup. Weitere Informationen finden Sie unter „C-2“.

Die in diesem Abschnitt beschriebenen BIOS-Setup-Menüs können von den genauen Einstellungen Ihres Mainboards abweichen. Die tatsächlichen BIOS-Setup-Menüoptionen, die Sie sehen werden, hängen von Ihrem Mainboard und der BIOS-Version ab.

3. 1. UEFI-RAID-Konfiguration
      Nur Windows 10 64-Bit unterstützt die UEFI-RAID-Konfiguration.
      Schritt:
      1. Gehen Sie im BIOS-Setup zu „BIOS“ und stellen Sie „Windows 10 Features“ auf „Windows 10“ und „CSM Support“ auf „Disabled“. Speichern Sie die Änderungen und beenden Sie das BIOS-Setup.
      2. Nach dem Neustart des Systems rufen Sie das BIOS-Setup erneut auf. Rufen Sie dann das Untermenü „Peripherals\RAIDXpert2 Configuration Utility“ auf.
      3. Drücken Sie auf dem Bildschirm „RAIDXpert2 Configuration Utility“ die <Enter>-Taste bei „Array Management“, um den Bildschirm „Create Array“ aufzurufen. Wählen Sie dann einen RAID-Level aus. Unterstützte RAID-Level sind RAID 0, RAID 1 und RAID 10 (die verfügbaren Optionen hängen von der Anzahl der installierten Festplatten ab). Drücken Sie als Nächstes <Enter> bei „Select Physical Disks“, um den Bildschirm „Select Physical Disks“ aufzurufen.
      4. Wählen Sie auf dem Bildschirm „Select Physical Disks“ die Festplatten aus, die in das RAID-Array aufgenommen werden sollen, und setzen Sie sie auf „Enabled“. Verwenden Sie als Nächstes die Pfeiltaste nach unten, um zu „Apply Changes“ zu navigieren, und drücken Sie <Enter>. Kehren Sie dann zum vorherigen Bildschirm zurück und stellen Sie „Array Size“, „Array Size Unit“, „Read Cache Policy“ und „Write Cache Policy“ ein.
      5. Nachdem Sie die Kapazität eingestellt haben, navigieren Sie zu „Create Array“ und drücken Sie <Enter>, um zu beginnen.
      6. Nach Abschluss werden Sie zum Bildschirm „Array Management“ zurückgebracht. Unter „Manage Array Properties“ sehen Sie das neue RAID-Volume und Informationen zu RAID-Level, Array-Namen, Array-Kapazität usw.
   2. Legacy RAID ROM konfigurieren
      Rufen Sie das Legacy RAID BIOS Setup Utility auf, um ein RAID-Array zu konfigurieren. Überspringen Sie diesen Schritt und fahren Sie mit der Installation des Windows-Betriebssystems für eine Nicht-RAID-Konfiguration fort.
      Schritt:

1. Nachdem der POST-Speichertest begonnen hat und bevor der Bootvorgang des Betriebssystems beginnt, suchen Sie nach einer Meldung, die "Press <Ctrl-R> to Configure" (Drücken Sie <Strg-R> zum Konfigurieren) lautet. Drücken Sie <Strg> + <R>, um das RAID BIOS Setup Utility aufzurufen.
2. Um ein neues Array zu erstellen, drücken Sie <Enter> bei der Option „Create Array“.
3. Die Auswahlleiste wechselt zum Bereich „Disks“ auf der rechten Seite des Bildschirms. Wählen Sie die Festplatten aus, die in das RAID-Array aufgenommen werden sollen. Verwenden Sie die Pfeiltaste nach oben oder unten, um eine Festplatte auszuwählen, und drücken Sie <Einfg>. Die ausgewählte Festplatte wird grün angezeigt. Um alle Festplatten zu verwenden, drücken Sie einfach <A>, um alle auszuwählen. Drücken Sie dann <Enter>, und die Auswahlleiste wechselt zum Bereich „User Input“ unten links auf dem Bildschirm.
4. Wählen Sie zunächst einen RAID-Modus aus und drücken Sie <Enter>. Die verfügbaren Optionen hängen von der Anzahl der installierten Festplatten ab. Befolgen Sie dann die Anweisungen auf dem Bildschirm, um die Array-Größe festzulegen. Sie können „All available space“ auswählen, um die maximal zulässige Größe zu verwenden, oder die Pfeiltaste nach oben oder unten verwenden, um die Größe anzupassen, und <Enter> drücken.
5. Wählen Sie einen Caching-Modus aus. Die Optionen umfassen „Read/Write“, „Read Only“ und „None“. Drücken Sie dann <Enter>, um fortzufahren.
6. Schließlich erscheint eine Meldung, die "Confirm Creation of Array" (Array-Erstellung bestätigen) lautet. Drücken Sie <C> zur Bestätigung oder <Esc>, um zum vorherigen Bildschirm zurückzukehren.
7. Nach Abschluss sehen Sie das neue Array auf dem Hauptbildschirm. Um das RAID-BIOS-Dienstprogramm zu beenden, drücken Sie <Esc> und dann <C> zur Bestätigung.

SATA RAID/AHCI-Treiber und Betriebssystem installieren
Mit den richtigen BIOS-Einstellungen sind Sie bereit, das Betriebssystem zu installieren.

Das Betriebssystem installieren
Da einige Betriebssysteme bereits SATA RAID/AHCI-Treiber enthalten, müssen Sie während des Windows-Installationsprozesses keine separaten RAID/AHCI-Treiber installieren. Nach der Installation des Betriebssystems empfehlen wir Ihnen, alle erforderlichen Treiber von der Mainboard-Treiber-CD/-DVD mit „Xpress Install“ zu installieren, um die Systemleistung und Kompatibilität zu gewährleisten. Wenn das zu installierende Betriebssystem während des OS-Installationsprozesses die Bereitstellung zusätzlicher SATA RAID/AHCI-Treiber erfordert, beachten Sie bitte die folgenden Schritte:

1. Kopieren Sie den Ordner Hw10 unter dem Ordner \Boot auf der Treiber-CD/-DVD auf Ihren USB-Stick.
2. Booten Sie von der Windows-Installations-CD/-DVD und führen Sie die standardmäßigen OS-Installationsschritte durch. Wenn der Bildschirm erscheint, auf dem Sie aufgefordert werden, den Treiber zu laden, wählen Sie Browse (Durchsuchen).
3. Stecken Sie den USB-Stick ein und navigieren Sie dann zum Speicherort des Treibers. Der Speicherort des Treibers ist wie folgt: \Hw10\RAID\x64
4. Wählen Sie zuerst AMD-RAID Bottom Device und klicken Sie auf Next (Weiter), um den Treiber zu laden. Wählen Sie dann AMD-RAID Controller und klicken Sie auf Next (Weiter), um den Treiber zu laden. Fahren Sie schließlich mit der OS-Installation fort.

Weitere Informationen zur Konfiguration eines RAID-Arrays finden Sie auf der GIGABYTE-Website.

Treiberinstallation

• Bevor Sie die Treiber installieren, installieren Sie zuerst das Betriebssystem. (Die folgenden Anweisungen verwenden Windows 10 als Beispiel-Betriebssystem.)
• Nach der Installation des Betriebssystems legen Sie die Mainboard-Treiber-CD/-DVD in Ihr optisches Laufwerk ein. Klicken Sie auf die Meldung "Tap to choose what happens with this disc" (Antippen, um auszuwählen, was mit dieser Disc geschehen soll) oben rechts auf dem Bildschirm und wählen Sie "Run Run.exe" (Ausführen von Run.exe). (Oder gehen Sie zu „My Computer“ (Dieser PC), doppelklicken Sie auf das optische Laufwerk und führen Sie das Programm Run.exe aus.)

„Xpress Install“ scannt Ihr System automatisch und listet dann alle Treiber auf, deren Installation empfohlen wird. Sie können auf die Schaltfläche „Xpress Install“ klicken, und „Xpress Install“ installiert alle ausgewählten Treiber. Oder klicken Sie auf das Pfeil-Symbol , um die benötigten Treiber einzeln zu installieren.

Weitere Software-Informationen finden Sie auf der GIGABYTE-Website.

Weitere Informationen zur Konfiguration der Audiosoftware finden Sie auf der GIGABYTE-Website.

Kontakt
GIGA-BYTE TECHNOLOGY CO., LTD.
Adresse: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Technischer und nicht-technischer Support (Vertrieb/Marketing): http://esupport.gigabyte.com
WEB-Adresse (Englisch): http://www.gigabyte.com
WEB-Adresse (Chinesisch): http://www.gigabyte.tw

• GIGABYTE eSupport
  Um eine technische oder nicht-technische (Vertrieb/Marketing) Frage einzureichen, besuchen Sie bitte: http://esupport.gigabyte.com


Identifikation Ihrer Mainboard-Revision
Die Revisionsnummer auf Ihrem Mainboard sieht so aus: "REV: X.X." Zum Beispiel bedeutet "REV: 1.0", dass die Revision des Mainboards 1.0 ist. Überprüfen Sie Ihre Mainboard-Revision, bevor Sie das BIOS des Mainboards oder die Treiber aktualisieren oder wenn Sie nach technischen Informationen suchen.
Beispiel:

Weitere Produktdetails finden Sie auf der GIGABYTE-Website.

Copyright
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Alle Rechte vorbehalten. Die in diesem Handbuch erwähnten Marken sind gesetzlich bei ihren jeweiligen Eigentümern registriert.

Referenzen

• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

GIGABYTE GA-A320MA-M.2 - Mainboard-Handbuch herunterladen

Verfügbare Sprachen
