GIGABYTE GA-A320MA-M.2 – emaplaadi kasutusjuhend

Sisu

1 GA-A320MA-M.2 emaplaadi paigutus
2 Riistvara paigaldamine
3 BIOS-i seadistus
4 RAID-i komplekti konfigureerimine
5 Draiverite installimine
6 Viited
7 Laadi alla juhend
8 Teistes keeltes

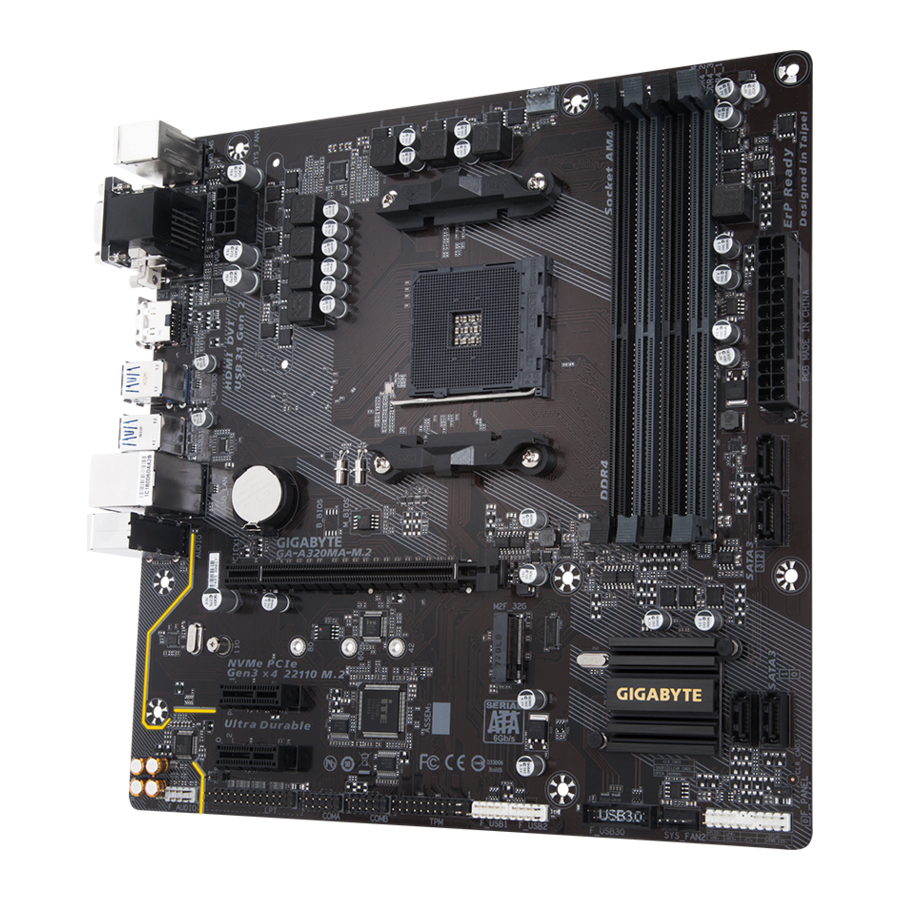

GA-A320MA-M.2 emaplaadi paigutus

Karbi sisu

GA-A320MA-M.2 emaplaat
Emaplaadi draiveri ketas
Kasutusjuhend
Kaks SATA-kaablit
I/O Shield

* Ülaltoodud karbi sisu on ainult viitamiseks ja tegelikud esemed sõltuvad teie poolt saadud tootepaketist.
Karbi sisu võidakse ette teatamata muuta.

Riistvara paigaldamine

Paigaldamise ettevaatusabinõud

Emaplaat sisaldab mitmeid õrnu elektroonilisi vooluahelaid ja komponente, mis võivad elektrostaatilise lahenduse (ESD) tagajärjel kahjustuda. Enne paigaldamist lugege hoolikalt kasutusjuhendit ja järgige neid protseduure:

Enne paigaldamist veenduge, et šassii sobib emaplaadile.
Enne paigaldamist ärge eemaldage ega purustage emaplaadi S/N (seerianumbri) kleebist või edasimüüja antud garantiikleebist. Neid kleebiseid on vaja garantii valideerimiseks.
Enne emaplaadi või muude riistvarakomponentide paigaldamist või eemaldamist eemaldage alati vahelduvvool, eemaldades toitejuhtme pistikupesast.
Kui ühendate riistvarakomponente emaplaadil olevate sisemiste pistikutega, veenduge, et need on tihedalt ja kindlalt ühendatud.
Emaplaadiga töötamisel vältige metallkontaktide või pistikute puudutamist.
Elektrooniliste komponentide, nagu emaplaat, CPU või mälu, käsitsemisel on kõige parem kanda elektrostaatilise lahenduse (ESD) randmepaela. Kui teil ei ole ESD randmepaela, hoidke käed kuivana ja puudutage kõigepealt metalleset, et staatiline elekter eemaldada.
Enne emaplaadi paigaldamist asetage see antistaatilisele padjale või elektrostaatilise varjestusega konteinerisse.
Enne toitekaabli ühendamist või lahtiühendamist emaplaadist veenduge, et toiteallikas on välja lülitatud.
Enne toite sisselülitamist veenduge, et toiteallika pinge on seatud vastavalt kohalikule pingestandardile.
Enne toote kasutamist veenduge, et kõik teie riistvarakomponentide kaablid ja toitepistikud on ühendatud.
Emaplaadi kahjustamise vältimiseks ärge laske kruvidel kokku puutuda emaplaadi vooluringi või selle komponentidega.
Veenduge, et emaplaadil või arvutikorpusel ei oleks alles jäänud kruve ega metallkomponente.
Ärge asetage arvutisüsteemi ebatasasele pinnale.
Ärge asetage arvutisüsteemi kõrge temperatuuriga või niiskesse keskkonda.
Arvuti toite sisselülitamine paigaldusprotsessi ajal võib kahjustada süsteemi komponente ja põhjustada kasutajale füüsilist kahju.
Kui te ei ole mõnes paigaldusetapis kindel või teil on tootega seotud probleem, pidage nõu sertifitseeritud arvutitehnikuga.
Kui kasutate adapterit, pikendusjuhet või toitejaoturit, pidage kindlasti nõu selle paigaldus- ja/või maandusjuhistega.

Toote spetsifikatsioonid

CPU	AM4 Socket: AMD Ryzen ™ processor AMD 7th Generation A-series/Athlon ™ processors (Külastage GIGABYTE'i veebisaiti, et näha uusimat CPU tugiloendit.)
Chipset	AMD A320
Memory	4 x DDR4 DIMM sockets supporting up to 64 GB of system memory Dual channel memory architecture Support for DDR4 2667 ^(Note)/2400/2133 MHz memory modules Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode) Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules Support for Extreme Memory Profile (XMP) memory modules (Go to GIGABYTE'i veebisait, et näha uusimaid toetatud mälukiirusi ja mälumooduleid.)
Onboard Graphics	Integrated Graphics Processor: 1 x D-Sub port, supporting a maximum resolution of 1920x1200@60 Hz 1 x DVI-D port, supporting a maximum resolution of 1920x1200@60 Hz * The DVI-D port does not support D-Sub connection by adapter. 1 x HDMI port, supporting a maximum resolution of 4096x2160@24 Hz * Support for HDMI 1.4 version. Support for up to 3 displays at the same time Maximum shared memory of 2 GB
Audio	Realtek ® ALC887 codec High Definition Audio 2/4/5.1/7.1-channel * To configure 7.1-channel audio, you have to use an HD front panel audio module and enable the multi-channel audio feature through the audio driver. Support for S/PDIF Out
LAN	Realtek ® GbE LAN chip (10/100/1000 Mbit)
Expansion Slots	1x PCI Express x16 slot, running at x16 (PCIEX16) ^(Note) (The PCIEX16 slot conforms to PCI Express 3.0 standard.) 2x PCI Express x1 slots (The PCIEX1 slots conform to PCI Express 2.0 standard.)
Storage Interface	1 x M.2 connector (Socket 3, M key, type 2242/2260/2280/22110 SATA and PCIe x4 ^(Note) /x2 SSD support) 4 x SATA 6Gb/s connectors Support for RAID 0, RAID 1, and RAID 10
USB	Chipset: 1 x USB 3.1 Gen 2 Type-A port (red) on the back panel 2 x USB 3.1 Gen 1 ports (available through the internal USB header) 6 x USB 2.0/1.1 ports (2 ports on the back panel, 4 ports available through the internal USB headers) CPU: 3 x USB 3.1 Gen 1 ports on the back panel
Internal Connectors	1 x 24-pin ATX main power connector 1 x 8-pin ATX 12V power connector 1 x M.2 Socket 3 connector 4 x SATA 6Gb/s connectors 1 x CPU fan header 2 x system fan headers 1 x front panel header 1 x front panel audio header 1 x S/PDIF Out header 1 x USB 3.1 Gen 1 header 2 x USB 2.0/1.1 headers 1 x Trusted Platform Module (TPM) header 2 x serial port headers 1 x parallel port header 1 x Clear CMOS jumper
Back Panel Connectors	1 x PS/2 mouse port 1 x PS/2 Keyboard port 1 x D-Sub port 1 x DVI-D port 1 x HDMI port 1 x USB 3.1 Gen 2 Type-A port (red) 3 x USB 3.1 Gen 1 ports 2 x USB 2.0/1.1 ports 1 x RJ-45 port 3 x audio jacks (Line In, Line Out, Mic In)
I/O Controller	iTE ® I/O Controller Chip
Hardware Monitor	Voltage detection Temperature detection Fan speed detection Overheating warning Fan fail warning Fan speed control * Whether the fan speed control function is supported will depend on the fan you install.
BIOS	1 x 128 Mbit flash Use of licensed AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features	Support for APP Center * Available applications in APP Center may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications. @BIOS 3D OSD AutoGreen Ambient LED BIOS Setup Cloud Station Color Temperature EasyTune Fast Boot Game Boost ON/OFF Charge Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker V-Tuner Support for Q-Flash Support for Xpress Install
Bundled Software	Norton ® Internet Security (OEM version) cFosSpeed
Operating System	Support for Windows 10 64-bit Support for Windows 7 64-bit * Please download the "Windows USB Installation Tool" (Windowsi USB installimise tööriist) from GIGABYTE'i veebisait and install it before installing Windows 7.
Form Factor	Micro ATX Form Factor; 24.4cm x 24.4cm

^(Note) Actual support may vary by CPU.

* GIGABYTE reserves the right to make any changes to the product specifications and product-related information without prior notice.

Please visit GIGABYTE's website for support lists of CPU, memory modules, SSDs, and M.2 devices.

Please visit the Support\Utility List page on GIGABYTE's website to download the latest version of apps.

Protsessori paigaldamine

Enne protsessori paigaldamist lugege läbi järgmised juhised:

Veenduge, et emaplaat toetab protsessorit. (Uusima protsessori toetuse loendi leiate GIGABYTE'i veebisaidilt.)
Enne protsessori paigaldamist lülitage alati arvuti välja ja eemaldage toitejuhe pistikupesast, et vältida riistvara kahjustamist.
Leidke protsessori esimene kontakt. Valesti paigutamisel ei saa protsessorit sisestada.
Kandke protsessori pinnale ühtlane ja õhuke kiht termopastat.
Ärge lülitage arvutit sisse, kui protsessori jahutit pole paigaldatud, vastasel juhul võib protsessor üle kuumeneda ja kahjustuda.
Seadke protsessori hostisagedus vastavalt protsessori spetsifikatsioonidele. Süsteemibussi sagedust ei soovitata seada üle riistvaraspetsifikatsioonide, kuna see ei vasta välisseadmete standardnõuetele. Kui soovite sagedust seada üle standardspetsifikatsioonide, tehke seda vastavalt oma riistvaraspetsifikatsioonidele, sealhulgas protsessor, graafikakaart, mälu, kõvaketas jne.

Protsessori paigaldamine
Leidke protsessoripesa ja protsessori esimene kontakt (tähistatud väikese kolmnurgaga).

Mälu paigaldamine

Enne mälu paigaldamist lugege läbi järgmised juhised:

Veenduge, et emaplaat toetab mälu. Soovitatav on kasutada sama mahutavusega, sama marki, sama kiirusega ja samade kiipidega mälu. (Uusimate toetatud mälukiiruste ja mälumoodulite kohta vaadake GIGABYTE'i veebisaiti.)
Enne mälu paigaldamist lülitage alati arvuti välja ja eemaldage toitejuhe pistikupesast, et vältida riistvara kahjustamist.
Mälumoodulitel on lollikindel disain. Mälumoodulit saab paigaldada ainult ühes suunas. Kui te ei saa mälu sisestada, muutke suunda.

Kahe kanaliga mälukonfiguratsioon
See emaplaat pakub nelja mälupesa ja toetab kahe kanaliga tehnoloogiat. Pärast mälu paigaldamist tuvastab BIOS automaatselt mälu spetsifikatsioonid ja mahu. Kahe kanaliga mälurežiimi lubamine kahekordistab algse mälulaiuse. Neli mälupesa on jagatud kaheks kanaliks ja igal kanalil on kaks mälupesa järgmiselt:
Kanal A: DDR4_2, DDR4_4
Kanal B: DDR4_1, DDR4_3
Riistvara paigaldamise kohta leiate lisateavet GIGABYTE'i veebisaidilt.

Kahe kanaliga mälukonfiguratsioonide tabel:

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
2 moodulit	- -	DS/SS	- -	DS/SS
2 moodulit	DS/SS	- -	DS/SS	- -
4 moodulit	DS/SS	DS/SS	DS/SS	DS/SS

(SS=ühepoolne, DS=kahepoolne, "- -"=mälu puudub)

Protsessori piirangute tõttu lugege enne mälu paigaldamist kahe kanaliga režiimis läbi järgmised juhised.

Kahe kanaliga režiimi ei saa lubada, kui on paigaldatud ainult üks mälumoodul.
Kahe kanaliga režiimi lubamisel kahe või nelja mälumooduliga on soovitatav kasutada sama mahutavusega, sama marki, sama kiirusega ja samade kiipidega mälu ning paigaldada need sama värvi pesadesse. Optimaalse jõudluse saavutamiseks soovitame kahe mälumooduliga kahe kanaliga režiimi lubamisel paigaldada need pesadesse DDR4_1 ja DDR4_2.

Laienduskaardi paigaldamine

Enne laienduskaardi paigaldamist lugege läbi järgmised juhised:

Veenduge, et emaplaat toetab laienduskaarti. Lugege hoolikalt läbi laienduskaardiga kaasas olnud juhend.
Enne laienduskaardi paigaldamist lülitage alati arvuti välja ja eemaldage toitejuhe pistikupesast, et vältida riistvara kahjustamist.

Tagapaneeli ühendused

PS/2 klaviatuuri ja PS/2 hiire port
Kasutage ülemist porti (roheline), et ühendada PS/2 hiir, ja alumist porti (lilla), et ühendada PS/2 klaviatuur.
D-Sub port
D-Sub port toetab 15-kontaktilist D-Sub pistikut ja toetab maksimaalset eraldusvõimet 1920x1200@60 Hz (tegelikult toetatud eraldusvõime sõltub kasutatavast monitorist). Ühendage selle pordiga monitor, mis toetab D-Sub ühendust.
DVI-D port ^(Märkus)
DVI-D port vastab DVI-D spetsifikatsioonile ja toetab maksimaalset eraldusvõimet 1920x1200@60 Hz (tegelikult toetatud eraldusvõime sõltub kasutatavast monitorist). Ühendage selle pordiga monitor, mis toetab DVI-D ühendust.
HDMI port

HDMI port on HDCP-ühilduv ja toetab Dolby TrueHD ja DTS HD Master Audio vorminguid. See toetab ka kuni 192 KHz/24bit 8-kanalilist LPCM heli väljundit. Saate seda porti kasutada oma HDMI-d toetava monitori ühendamiseks. Maksimaalne toetatud eraldusvõime on 4096x2160@24 Hz, kuid tegelikult toetatud eraldusvõimed sõltuvad kasutatavast monitorist.

Pärast HDMI seadme paigaldamist veenduge, et seadistate vaikeheli taasesitusseadmeks HDMI. (Elemendi nimi võib olenevalt teie operatsioonisüsteemist erineda.)
Kolmekordse ekraanikonfiguratsiooni seadistamiseks peate esmalt installima emaplaadi draiverid operatsioonisüsteemi.

USB 3.1 Gen 1 port
USB 3.1 Gen 1 port toetab USB 3.1 Gen 1 spetsifikatsiooni ja ühildub USB 2.0 spetsifikatsiooniga. Kasutage seda porti USB seadmete jaoks.
USB 3.1 Gen 2 Type-A port (punane)
USB 3.1 Gen 2 Type-A port toetab USB 3.1 Gen 2 spetsifikatsiooni ja ühildub USB 3.1 Gen 1 ja USB 2.0 spetsifikatsiooniga. Kasutage seda porti USB seadmete jaoks.
RJ-45 LAN port
Gigabit Ethernet LAN port pakub Interneti-ühendust kuni 1 Gbps andmeedastuskiirusel. Järgnevalt on kirjeldatud LAN pordi LEDide olekuid.

Ühenduse/kiiruse LED:

Olek Kirjeldus

Oranž 1 Gbps andmeedastuskiirus

Roheline 100 Mbps andmeedastuskiirus

Väljas 10 Mbps andmeedastuskiirus

Aktiivsuse LED:

Olek Kirjeldus

Vilgub Andmete edastamine või vastuvõtmine on käimas

Väljas Andmete edastamine või vastuvõtmine ei ole käimas
USB 2.0/1.1 port
USB port toetab USB 2.0/1.1 spetsifikatsiooni. Kasutage seda porti USB seadmete jaoks.
Line In (sinine)
Line in pesa. Kasutage seda helipesa liinisisendseadmete jaoks, nagu optiline draiv, Walkman jne.
Line Out (roheline)
Line out pesa. Kasutage seda helipesa kõrvaklappide või 2-kanaliliste kõlarite jaoks. Seda pesa saab kasutada esikõlarite ühendamiseks 4/5.1/7.1-kanalilises helikonfiguratsioonis.
Mic In (roosa)
Mikrofoni sisendpesa.

7.1-kanalilise heli konfigureerimiseks peate kasutama HD esipaneeli helimoodulit ja lubama mitmekanalilise heli funktsiooni helidraiveri kaudu. Lisateavet tarkvara kohta leiate GIGABYTE'i veebisaidilt.

Tagapaneeli pistikuga ühendatud kaabli eemaldamisel eemaldage esmalt kaabel oma seadmest ja seejärel emaplaadilt.
Kaabli eemaldamisel tõmmake seda otse pistikust välja. Ärge kõigutage seda küljelt küljele, et vältida kaabli pistikus lühist.

^(Märkus) DVI-D port ei toeta D-Sub ühendust adapteriga.

Sisemised ühendused

ATX_12V
ATX
CPU_FAN
SYS_FAN1/SYS_FAN2
SATA3 0/1/2/3
M2F_32G
SPDIF_O
F_PANEL

F_AUDIO
COMA/COMB
LPT
F_USB30
F_USB1/F_USB2
TPM
BAT
CLR_CMOS

Enne välisseadmete ühendamist lugege läbi järgmised juhised:

Kõigepealt veenduge, et teie seadmed vastavad ühendatavatele pistikutele.
Enne seadmete paigaldamist lülitage kindlasti välja seadmed ja arvuti. Ühendage toitejuhe pistikupesast lahti, et vältida seadmete kahjustamist.
Pärast seadme paigaldamist ja enne arvuti sisselülitamist veenduge, et seadme kaabel on kindlalt emaplaadi pistikuga ühendatud.

1/2) ATX_12V/ATX (2x4 12V toitepistik ja 2x12 peatoitepistik)
Toitepistiku kasutamisel saab toiteallikas varustada piisavalt stabiilse toitega kõiki emaplaadi komponente. Enne toitepistiku ühendamist veenduge esmalt, et toiteallikas on välja lülitatud ja kõik seadmed on korralikult paigaldatud. Toitepistikul on lollikindel disain. Ühendage toitekaabel toitepistikuga õiges asendis. 12 V toitepistik varustab peamiselt CPU-d toitega. Kui 12 V toitepistik pole ühendatud, ei käivitu arvuti.

Laiendusnõuete täitmiseks on soovitatav kasutada toiteallikat, mis talub suurt energiatarbimist (500 W või rohkem). Kui kasutatakse toiteallikat, mis ei taga vajalikku võimsust, võib see põhjustada ebastabiilse või mittekäivituva süsteemi.

Pini nr.	Määratlus	Pini nr.	Määratlus
1	GND (ainult 2x4-pin 12V jaoks)	5	+12V (ainult 2x4-pin 12V jaoks)
2	GND (ainult 2x4-pin 12V jaoks)	6	+12V (ainult 2x4-pin 12V jaoks)
3	GND	7	+12V
4	GND	8	+12V

Pini nr.	Määratlus	Pini nr. Määratlus	Määratlus
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (pehme sisse/välja lülitus)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (ooterežiim +5V)	21	+5V
10	+12V	22	+5V
11	+12V (ainult 2x12-pin ATX jaoks)	23	+5V (ainult 2x12-pin ATX jaoks)
12	3.3V (ainult 2x12-pin ATX jaoks)	24	GND (ainult 2x12-pin ATX jaoks)

3/4) CPU_FAN/SYS_FAN1/SYS_FAN2 (ventilaatori pesad)
Kõik selle emaplaadi ventilaatoripesad on 4-kontaktilised. Enamikul ventilaatoripesadel on lollikindel sisestusdisain. Ventilaatorikaabli ühendamisel ühendage see kindlasti õiges asendis (must pistikukaabel on maanduskaabel). Kiiruse reguleerimise funktsioon nõuab ventilaatori kasutamist ventilaatori kiiruse reguleerimise disainiga. Optimaalse soojuse hajumise tagamiseks on soovitatav paigaldada süsteemi ventilaator šassii sisse.

Pini nr.	Määratlus
1	GND
2	Pinge kiiruse reguleerimine
3	Sense
4	PWM kiiruse reguleerimine

Ühendage kindlasti ventilaatorikaablid ventilaatoripesadega, et vältida CPU ja süsteemi ülekuumenemist. Ülekuumenemine võib kahjustada CPU-d või süsteem võib hanguda.
Need ventilaatoripesad ei ole konfiguratsiooni džemprite plokid. Ärge asetage džemprite katteid pesadele.

SATA3 0/1/2/3 (SATA 6Gb/s pesad)
SATA-pesad vastavad SATA 6Gb/s standardile ja ühilduvad SATA 3Gb/s ja SATA 1.5Gb/s standardiga. Iga SATA-pesa toetab ühte SATA-seadet. SATA-pesad toetavad RAID 0, RAID 1 ja RAID 10. RAID-massiivi konfigureerimise juhised leiate peatükist "RAID-komplekti konfigureerimine".

Pini nr. Määratlus

1 GND

2 TXP

3 TXN

4 GND

5 RXN

6 RXP

7 GND

M2F_32G (M.2 pesa 3 pesa)
M.2 pesa toetab M.2 SATA SSD-sid ja M.2 PCIe SSD-sid ning toetab SATA RAID-konfiguratsiooni. Pange tähele, et M.2 PCIe SSD-d ei saa kasutada RAID-massiivi loomiseks. RAID-massiivi konfigureerimise juhised leiate peatükist "RAID-komplekti konfigureerimine".

M.2 SSD õigeks paigaldamiseks M.2 pessa järgige alltoodud samme.
1. Kasutage kruvikeerajat, et kruvi ja mutter emaplaadilt lahti keerata. Leidke paigaldatava M.2 SSD jaoks sobiv kinnitusava ja seejärel keerake kõigepealt mutter kinni.
2. Lükake M.2 SSD nurga all pessa.
3. Vajutage M.2 SSD alla ja kinnitage see seejärel kruviga.

  Valige paigaldatava M.2 SSD jaoks sobiv ava ja keerake kruvi ja mutter uuesti kinni.

SPDIF_O (S/PDIF väljundi pesa)
See pesa toetab digitaalset S/PDIF väljundit ja ühendab S/PDIF digitaalse helikaabli (mille on tarninud laienduskaardid) digitaalse heli väljastamiseks emaplaadilt teatud laienduskaartidele, nagu graafikakaardid ja helikaardid. Näiteks võivad mõned graafikakaardid nõuda S/PDIF digitaalse helikaabli kasutamist digitaalse heli väljastamiseks emaplaadilt graafikakaardile, kui soovite ühendada HDMI-ekraani graafikakaardiga ja samal ajal saada HDMI-ekraanilt digitaalset heli. Teavet S/PDIF digitaalse helikaabli ühendamise kohta leiate oma laienduskaardi kasutusjuhendist.

Pini nr. Määratlus

1 SPDIFO

2 GND

F_PANEL (esipaneeli pesa)
Ühendage toitelüliti, lähtestuslüliti, kõlar, šassii sissetungi lüliti/andur ja süsteemi oleku indikaator šassiilt selle pesaga vastavalt alltoodud pinni määramistele. Enne kaablite ühendamist pange tähele positiivseid ja negatiivseid pinne.
- PLED/PWR_LED (toite LED):

  Süsteemi olek LED

  S0 Sees

  S3/S4/S5 Väljas

  Ühendub toite oleku indikaatoriga šassii esipaneelil. LED põleb, kui süsteem töötab. LED on välja lülitatud, kui süsteem on S3/S4 puhkeolekus või välja lülitatud (S5). S S
- PW (Power Switch):
  Ühendub toitelülitiga šassii esipaneelil. Saate konfigureerida süsteemi väljalülitamise viisi toitelüliti abil (lisateabe saamiseks vaadake peatükki "BIOS Setup" (BIOS-i seadistamine), "Power" (Toide)).
- SPEAK (Speaker): Ühendub kõlariga šassii esipaneelil. Süsteem teavitab süsteemi käivitamise olekust piiksukoodi abil. Süsteemi käivitamisel kostab üks lühike piiks, kui probleeme ei tuvastata.
- HD (Hard Drive Activity LED): Ühendub kõvaketta tegevuse LED-iga šassii esipaneelil. LED põleb, kui kõvaketas loeb või kirjutab andmeid.
- RES (Reset Switch): Ühendub lähtestuslülitiga šassii esipaneelil. Arvuti taaskäivitamiseks vajutage lähtestuslülitit, kui arvuti hangub ja tavaline taaskäivitamine ei õnnestu.
- CI (Chassis Intrusion Header): Ühendub šassii sissemurdmise lüliti/anduriga šassiil, mis suudab tuvastada, kas šassii kate on eemaldatud. See funktsioon nõuab šassiid, millel on šassii sissemurdmise lüliti/andur.
- NC: No Connection.

  Esipaneeli disain võib šassiiti erineda. Esipaneeli moodul koosneb peamiselt toitelülitist, lähtestuslülitist, toite LED-ist, kõvaketta tegevuse LED-ist, kõlarist jne. Šassii esipaneeli mooduli selle päisega ühendamisel veenduge, et juhtmete ja pinide ühendused oleksid õigesti sobitatud.

F_AUDIO (Front Panel Audio Header)
Esipaneeli helipesa toetab Intel High Definition heli (HD). Saate ühendada oma šassii esipaneeli helimooduli selle pesaga. Veenduge, et mooduli pistiku juhtmeühendused vastaksid emaplaadi pesa pinide ühendustele. Mooduli pistiku ja emaplaadi pesa vale ühendamine muudab seadme töövõimetuks või isegi kahjustab seda.

Pin No. Definition

1 MIC2_L

2 GND

3 MIC2_R

4 NC

5 LINE2_R

6 Sense

7 FAUDIO_JD

8 No Pin

9 LINE2_L

10 Sense

Mõned šassiid pakuvad esipaneeli helimoodulit, millel on igal juhtmel eraldi pistikud ühe pistiku asemel. Lisateabe saamiseks esipaneeli helimooduli ühendamise kohta, millel on erinevad juhtmeühendused, võtke ühendust šassii tootjaga.

COMA/COMB (Serial Port Headers)
COM-pesa võib pakkuda ühte jadaporti valikulise COM-pordi kaabli kaudu. Valikulise COM-pordi kaabli ostmiseks võtke ühendust kohaliku edasimüüjaga.

Pin No. Definition Pin No. Definition

1 NDCD- 6 NDSR-

2 NSIN 7 NRTS-

3 NSOUT 8 NCTS-

4 NDTR- 9 NRI-

5 GND 10 No Pin

LPT (Parallel Port Header)
LPT-pesa võib pakkuda ühte paralleelporti valikulise LPT-pordi kaabli kaudu. Valikulise LPT-pordi kaabli ostmiseks võtke ühendust kohaliku edasimüüjaga.

Pin No.	Definition	Pin No.	Definition	Pin No.	Definition
1	STB-	10	GND	19	ACK-
2	AFD-	11	PD4	20	GND
3	PD0	12	GND	21	BUSY
4	ERR-	13	PD5	22	GND
5	PD1	14	GND	23	PE
6	INIT-	15	PD6	24	No Pin
7	PD2	16	GND	25	SLCT
8	SLIN-	17	PD7	26	GND
9	PD3	18	GND

F_USB30 (USB 3.1 Gen 1 Header)
Pesa vastab USB 3.1 Gen 1 ja USB 2.0 spetsifikatsioonidele ning võib pakkuda kahte USB-porti. Valikulise 3,5-tollise esipaneeli ostmiseks, mis pakub kahte USB 3.1 Gen 1 porti, võtke ühendust kohaliku edasimüüjaga.

Pin No.	Definition	Pin No.	Definition
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15	SSTX2-
6	SSTX1+	16	GND
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	No Pin

F_USB1/F_USB2 (USB 2.0/1.1 Headers)
Pesad vastavad USB 2.0/1.1 spetsifikatsioonidele. Iga USB-pesa võib pakkuda kahte USB-porti valikulise USB-kronsteini kaudu. Valikulise USB-kronsteini ostmiseks võtke ühendust kohaliku edasimüüjaga.

Pin No. Definition Pin No. Definition

1 Power (5V) 6 USB DY+

2 Power (5V) 7 GND

3 USB DX- 8 GND S

4 USB DY- 9 No Pin

5 USB DX+ 10 NC
- Ärge ühendage IEEE 1394 kronsteini (2x5-pin) kaablit USB 2.0/1.1 päisesse.
- Enne USB-kronsteini paigaldamist lülitage kindlasti arvuti välja ja eemaldage toitejuhe pistikupesast, et vältida USB-kronsteini kahjustamist.

TPM (Trusted Platform Module Header)
Saate ühendada TPM-i (Trusted Platform Module) selle päisega.

Pin nr.	Määratlus	Pin nr.	Määratlus
1	LCLK	11	LAD0
2	GND	12	GND
3	LFRAME	13	NC
4	No Pin	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

BAT (aku)
Aku annab toidet, et hoida väärtusi (nagu BIOS-i konfiguratsioonid, kuupäeva- ja kellaajainfo) CMOS-is, kui arvuti on välja lülitatud. Vahetage aku välja, kui aku pinge langeb madalale tasemele, vastasel juhul ei pruugi CMOS-i väärtused olla täpsed või võivad kaduda.
Saate CMOS-i väärtused kustutada, eemaldades aku:
1. Lülitage arvuti välja ja eemaldage toitejuhe.
2. Eemaldage aku õrnalt akupesast ja oodake üks minut. (Või kasutage metalleset, näiteks kruvikeerajat, et puudutada akupesa positiivset ja negatiivset klemmi, muutes need 5 sekundiks lühiseks.)
3. Vahetage aku välja.
4. Ühendage toitejuhe ja taaskäivitage arvuti.

Enne aku vahetamist lülitage alati arvuti välja ja eemaldage toitejuhe.
Vahetage aku samaväärse vastu. Seadmete kahjustused võivad tekkida, kui aku on asendatud vale mudeliga.
Võtke ühendust ostukoha või kohaliku edasimüüjaga, kui te ei saa akut ise välja vahetada või olete aku mudeli osas ebakindel.
Aku paigaldamisel pange tähele aku positiivse (+) ja negatiivse (-) külje orientatsiooni (positiivne külg peaks olema ülespoole).
Kasutatud akusid tuleb käidelda vastavalt kohalikele keskkonnaeeskirjadele.

CLR_CMOS (Clear CMOS Jumper)
Kasutage seda džemprit BIOS-i konfiguratsiooni tühistamiseks ja CMOS-i väärtuste tehase vaikeseadetele lähtestamiseks. CMOS-i väärtuste kustutamiseks kasutage metalleset, näiteks kruvikeerajat, et puudutada kahte kontakti mõne sekundi jooksul.

	Avatud: Tavaline
	Lühis: kustuta CMOS-i väärtused

Enne kustutamist lülitage alati arvuti välja ja eemaldage toitejuhe pistikupesast CMOS-i väärtused.
Pärast süsteemi taaskäivitamist minge BIOS-i seadistusse, et laadida tehase vaikeseaded (valige Load Optimized Defaults (Laadi optimeeritud vaikeseaded)) või konfigureerige BIOS-i sätted käsitsi (BIOS-i konfiguratsioonide kohta vaadake peatükki "BIOS Setup").

BIOS-i seadistus

BIOS (Basic Input and Output System) salvestab süsteemi riistvaraparameetrid emaplaadil asuvasse CMOS-i. Selle peamised funktsioonid hõlmavad süsteemi käivitamisel Power-On Self-Test (POST) läbiviimist, süsteemiparameetrite salvestamist ja operatsioonisüsteemi laadimist jne. BIOS sisaldab BIOS-i seadistusprogrammi, mis võimaldab kasutajal muuta süsteemi põhikonfiguratsiooni sätteid või aktiveerida teatud süsteemi funktsioone. Kui toide on välja lülitatud, annab emaplaadil olev aku CMOS-ile vajaliku toite, et säilitada CMOS-is konfiguratsiooniväärtused. BIOS-i seadistusprogrammile juurdepääsuks vajutage POST-i ajal toite sisselülitamisel klahvi <Delete>. BIOS-i uuendamiseks kasutage kas GIGABYTE Q-Flash või @BIOS utiliiti.

Q-Flash võimaldab kasutajal kiiresti ja lihtsalt uuendada või varundada BIOS-i ilma operatsioonisüsteemi sisenemata.
@BIOS on Windowsi-põhine utiliit, mis otsib ja laadib alla Internetist BIOS-i uusima versiooni ning uuendab BIOS-i.

Kuna BIOS-i välklambi abil uuendamine on potentsiaalselt riskantne, siis kui teil ei esine BIOS-i praeguse versiooni kasutamisel probleeme, on soovitatav BIOS-i mitte välklambi abil uuendada. BIOS-i välklambi abil uuendamisel olge ettevaatlik. Puudulik BIOS-i välklambi abil uuendamine võib põhjustada süsteemi tõrkeid.
On soovitatav mitte muuta vaikesätteid (kui te seda ei vaja), et vältida süsteemi ebastabiilsust või muid ootamatuid tulemusi. Sätete puudulik muutmine võib põhjustada süsteemi käivitamise tõrkeid. Sellisel juhul proovige tühjendada CMOS-i väärtused ja lähtestada plaat vaikeväärtustele. (Vaadake selle peatüki jaotist "Load Optimized Defaults" või aku/CMOS-i hüppaja tühjendamise juhiseid, et teada saada, kuidas CMOS-i väärtusi tühjendada.)

Käivituskuva

Arvuti käivitamisel kuvatakse järgmine käivituslogo ekraan.
(BIOS-i näidisversioon: F1a)

On kaks erinevat BIOS-i režiimi, nagu allpool, ja te saate kahe režiimi vahel vahetamiseks kasutada klahvi <F2>. Klassikaline seadistusrežiim pakub üksikasjalikke BIOS-i sätteid. Saate kasutada klaviatuuril nooleklahve, et liikuda üksuste vahel, ja vajutada <Enter>, et nõustuda või siseneda alammenüüsse. Või saate kasutada hiirt, et valida soovitud üksus. Easy Mode võimaldab kasutajatel kiiresti vaadata oma praegust süsteemi teavet või teha kohandusi optimaalse jõudluse saavutamiseks. Easy Mode'is saate kasutada hiirt, et liikuda konfiguratsiooniüksuste vahel.

Kui süsteem ei ole tavapäraselt stabiilne, valige Load Optimized Defaults (Laadi optimeeritud vaikesätted) üksus, et seadistada süsteem vaikesätetele.
Selles peatükis kirjeldatud BIOS-i seadistusmenüüd on ainult viitamiseks ja võivad BIOS-i versiooniti erineda.

M.I.T.

M.I.T.
Kas süsteem töötab stabiilselt teie tehtud ülekiirendus-/ülepingeseadetega, sõltub teie üldistest süsteemikonfiguratsioonidest. Vale ülekiirendus/ülepinge võib kahjustada CPU-d, kiibistikku või mälu ning vähendada nende komponentide kasulikku eluiga. See leht on mõeldud ainult edasijõudnud kasutajatele ja soovitame teil süsteemi ebastabiilsuse või muude ootamatute tulemuste vältimiseks vaikeseadeid mitte muuta. (Seadete ebapiisav muutmine võib põhjustada süsteemi käivitamise ebaõnnestumise. Kui see juhtub, tühjendage CMOS-i väärtused ja lähtestage plaat vaikeväärtustele.)

Täpsemad sageduse sätted
Hosti takti väärtus
Kuvab hosti takti hetkel töötava sageduse.
CPU takti suhe
Võimaldab muuta installitud CPU takti suhet. Reguleeritav vahemik sõltub installitud CPU-st.
CPU sagedus
Kuvab CPU hetkel töötava sageduse.

Täpsemad CPU tuuma sätted

CPU takti suhe, CPU sagedus
Ülaltoodud sätted on sünkroonsed samade üksustega menüüs Täpsemad sageduse sätted.

Tuuma jõudluse suurendus ^(Märkus)
Võimaldab määrata, kas lubada Core Performance Boost (CPB) tehnoloogiat, mis on CPU jõudluse suurendamise tehnoloogia. (Vaikimisi: automaatne)

Tuuma jõudluse suurenduse suhe ^(Märkus)
Võimaldab muuta CPB suhet. Reguleeritav vahemik sõltub installitud CPU-st. (Vaikimisi: automaatne)

Turbo jõudluse suurenduse suhe ^(Märkus)
Võimaldab määrata, kas parandada CPU jõudlust. (Vaikimisi: keelatud)

AMD Cool&Quiet funktsioon

Lubatud	Võimaldab AMD Cool'n'Quiet draiveril dünaamiliselt reguleerida CPU takti ja VID-i, et vähendada arvuti soojuse eraldumist ja selle energiatarbimist. (Vaikimisi)
Keelatud	Keelab selle funktsiooni.

SVM režiim
Virtualiseerimistehnoloogia abil täiustatud virtualiseerimine võimaldab platvormil käitada mitut operatsioonisüsteemi ja rakendust sõltumatutes partitsioonides. Virtualiseerimise abil saab üks arvutisüsteem toimida mitme virtuaalse süsteemina. (Vaikimisi: keelatud)
C6 režiim^{(Märkus 1)}
Võimaldab määrata, kas lasta CPU-l siseneda süsteemi peatumise olekus C6 režiimi. Kui see on lubatud, vähendatakse CPU tuuma sagedust süsteemi peatumise olekus, et vähendada energiatarbimist. C6 olek on täiustatud energiasäästu olek kui C1. (Vaikimisi: lubatud)
Globaalne C-oleku juhtimine^{(Märkus 1)}
Võimaldab määrata, kas lasta CPU-l siseneda C-olekutesse. Kui see on lubatud, vähendatakse CPU tuuma sagedust süsteemi peatumise olekus, et vähendada energiatarbimist. (Vaikimisi: lubatud)
SMT režiim^{(Märkus 1)}
Võimaldab lubada või keelata CPU samaaegse mitmelõimelise tehnoloogia. See funktsioon töötab ainult operatsioonisüsteemides, mis toetavad mitmeprotsessorilist režiimi. Automaatne võimaldab BIOS-il seda sätet automaatselt konfigureerida. (Vaikimisi: automaatne)
Downcore juhtimine^{(Märkus 1)}
Võimaldab valida lubatavate CPU tuumade arvu (CPU tuumade arv võib CPU-l erineda). Automaatne võimaldab BIOS-il seda sätet automaatselt konfigureerida. (Vaikimisi: automaatne)
Extreme Memory Profile (X.M.P.) ^{(Märkus 2)}
Võimaldab BIOS-il lugeda XMP mälumooduli(te) SPD andmeid, et parandada mälu jõudlust, kui see on lubatud.

Keelatud	Keelab selle funktsiooni. (Vaikimisi)
Profiil1	Kasutab profiili 1 sätteid.
Profiil2 ^{(Märkus 2)}	Kasutab profiili 2 sätteid.

Süsteemimälu kordaja
Võimaldab määrata süsteemimälu kordaja. Automaatne seab mälu kordaja vastavalt mälu SPD andmetele. (Vaikimisi: automaatne)
Mälu sagedus (MHz)
Esimene mälu sageduse väärtus on kasutatava mälu normaalne töö sagedus; teine on mälu sagedus, mida automaatselt reguleeritakse vastavalt süsteemimälu kordaja sätetele.

Täpsemad mälu sätted
Extreme Memory Profile (X.M.P.) (Märkus 2), süsteemimälu kordaja, mälu sagedus (MHz)
Ülaltoodud sätted on sünkroonsed samade üksustega menüüs Täpsemad sageduse sätted.
Mälu ajastusrežiim
Manual ja Advanced Manual võimaldavad konfigureerida allolevaid Channel Interleaving, Rank Interleaving ja mälu ajastuse sätteid. Valikud on: Auto (vaikimisi), Manual, Advanced Manual.
Profiili DDR pinge
Kui kasutate mitte-XMP mälumoodulit või Extreme Memory Profile (X.M.P.) on seatud olekusse Disabled, kuvatakse väärtus vastavalt teie mälu spetsifikatsioonile. Kui Extreme Memory Profile (X.M.P.) on seatud olekusse Profile1 või Profile2, kuvatakse väärtus vastavalt XMP mälu SPD andmetele.
Kanali põimimine
Lubab või keelab mälu kanali põimimise. Lubatud võimaldab süsteemil samaaegselt juurde pääseda mälu erinevatele kanalitele, et suurendada mälu jõudlust ja stabiilsust. Automaatne võimaldab BIOS-il seda sätet automaatselt konfigureerida. (Vaikimisi: automaatne)
Aste põimimine
Lubab või keelab mälu astme põimimise. Lubatud võimaldab süsteemil samaaegselt juurde pääseda mälu erinevatele astmetele, et suurendada mälu jõudlust ja stabiilsust. Automaatne võimaldab BIOS-il seda sätet automaatselt konfigureerida. (Vaikimisi: automaatne)
Kanali A/B mälu alamajastused
See alammenüü pakub mälu ajastuse sätteid iga mälu kanali jaoks. Vastavad ajastuse seadistuse kuvarid on konfigureeritavad ainult siis, kui mälu ajastuse režiim on seatud olekusse Manual või Advanced Manual. Märkus: teie süsteem võib muutuda ebastabiilseks või käivitumisel ebaõnnestuda pärast mälu ajastuse muudatuste tegemist. Kui see juhtub, lähtestage plaat vaikeväärtustele, laadides optimeeritud vaikesätted või tühjendades CMOS-i väärtused.
Täpsemad pinge sätted
See alammenüü võimaldab teil seadistada CPU, kiibistiku ja mälu pinged.

PC tervislik seisund
Lähtesta korpuse avamise olek

Keelatud	Säilitab või tühjendab eelmise šassii sissetungi oleku kirje. (Vaikimisi)
Lubatud	Tühjendab eelmise šassii sissetungi oleku kirje ja väli Korpuse avatud näitab järgmisel käivitamisel "Ei".

Korpuse avatud
Kuvab emaplaadi CI päisele kinnitatud šassii sissetungi tuvastusseadme tuvastamise oleku. Kui süsteemi šassii kate eemaldatakse, näitab see väli "Jah", vastasel juhul "Ei". Šassii sissetungi oleku kirje tühjendamiseks seadke Lähtesta korpuse avamise olek olekusse Lubatud, salvestage sätted CMOS-i ja taaskäivitage oma süsteem.
CPU Vcore/CPU VDDP/DRAM kanali A/B pinge/+3,3 V/+5 V/+12 V/VCORE SOC
Kuvab süsteemi hetke pinged.

Mitmesugused sätted
PCIe pesa konfiguratsioon
Võimaldab seadistada PCI Expressi pesade töörežiimi Gen 1, Gen 2 või Gen 3. Tegelik töörežiim sõltub iga pesa riistvara spetsifikatsioonist. Automaatne võimaldab BIOS-il seda sätet automaatselt konfigureerida. (Vaikimisi: automaatne)
3DMark01 täiustus
Võimaldab määrata, kas suurendada mõningast pärandvara võrdlusindeksi jõudlust. (Vaikimisi: keelatud)

Smart Fan 5 sätted
Monitor
Võimaldab valida jälgitava sihtmärgi ja teha täiendavaid seadistusi. (Vaikimisi: CPU FAN)
Ventilaatori kiiruse juhtimine
Võimaldab määrata, kas lubada ventilaatori kiiruse juhtimise funktsioon ja reguleerida ventilaatori kiirust.

Normaalne	Võimaldab ventilaatoril töötada erinevatel kiirustel vastavalt temperatuurile. Saate ventilaatori kiirust reguleerida System Information Vieweriga vastavalt oma süsteemi nõuetele. (Vaikimisi)
Vaikne	Võimaldab ventilaatoril töötada aeglastel kiirustel.
Käsitsi	Võimaldab teil ventilaatori kiirust kurvgraafikul juhtida.
Täiskiirus	Võimaldab ventilaatoril töötada täiskiirusel.

Ventilaatori juhtimise temperatuuri sisend
Võimaldab valida ventilaatori kiiruse juhtimise võrdlustemperatuuri.
Temperatuuri intervall
Võimaldab valida ventilaatori kiiruse muutmise temperatuuri intervalli.
Ventilaatori juhtimisrežiim

Automaatne	Võimaldab BIOS-il automaatselt tuvastada installitud ventilaatori tüüp ja seadistada optimaalse juhtimisrežiimi. (Vaikimisi)
Pinge	Pinge režiimi soovitatakse 3-kontaktilise ventilaatori jaoks.
PWM	PWM režiimi soovitatakse 4-kontaktilise ventilaatori jaoks.

Temperatuur
Kuvab valitud sihtala hetke temperatuuri.
Ventilaatori kiirus
Kuvab hetke ventilaatori kiiruseid.
Temperatuuri hoiatus
Seadistab temperatuuri hoiatuse lävendi. Kui temperatuur ületab lävendi, annab BIOS hoiatussignaali. Valikud on: keelatud (vaikimisi), 60° C/140° F, 70° C/158° F, 80° C/176° F, 90° C/194° F
Ventilaatori rikke hoiatus
Võimaldab süsteemil anda hoiatussignaali, kui ventilaator pole ühendatud või ebaõnnestub. Kontrollige ventilaatori seisukorda või ventilaatori ühendust, kui see juhtub. (Vaikimisi: keelatud)

^(Märkus) See üksus on olemas ainult siis, kui installite CPU, mis toetab seda funktsiooni.
^{(Märkus 1)} See üksus on olemas ainult siis, kui installite CPU, mis toetab seda funktsiooni.
^{(Märkus 2)} See üksus on olemas ainult siis, kui installite CPU ja mälumooduli, mis toetavad seda funktsiooni.

Süsteem

See jaotis pakub teavet teie emaplaadi mudeli ja BIOS-i versiooni kohta. Samuti saate valida BIOS-i poolt kasutatava vaikekeele ja käsitsi määrata süsteemi aja.
Süsteemi keel
Valib BIOS-i poolt kasutatava vaikekeele.
Süsteemi kuupäev
Määrab süsteemi kuupäeva. Kuupäeva formaat on nädal (ainult loetav), kuu, päev ja aasta. Kasutage <Enter>, et vahetada kuu, päeva ja aasta väljade vahel ning kasutage soovitud väärtuse määramiseks klahve <Page Up> või <Page Down>.
Süsteemi aeg
Määrab süsteemi aja. Aja formaat on tund, minut ja sekund. Näiteks 1 p.m. on 13:00:00. Kasutage <Enter>, et vahetada tunni, minuti ja sekundi väljade vahel ning kasutage soovitud väärtuse määramiseks klahve <Page Up> või <Page Down>.
Juurdepääsu tase
Kuvab praeguse juurdepääsu taseme sõltuvalt kasutatavast paroolikaitsest. (Kui parooli pole määratud, kuvatakse vaikeväärtusena Administrator.) Administraatori tase võimaldab teil teha muudatusi kõikides BIOS-i seadetes; kasutaja tase võimaldab teil teha muudatusi ainult teatud BIOS-i seadetes, kuid mitte kõigis.

BIOS

BIOS
BIOS Boot Option Priorities
Määrab saadaolevate seadmete üldise käivitusjärjekorra. GPT-vormingut toetavatele eemaldatavatele salvestusseadmetele lisatakse käivitusseadmete loendis eesliide "UEFI:". GPT-partitsioneerimist toetavast operatsioonisüsteemist käivitamiseks valige seade, millele on lisatud eesliide "UEFI:". Või kui soovite installida GPT-partitsioneerimist toetava operatsioonisüsteemi, nagu Windows 7 64-bitine, valige optiline draiv, mis sisaldab Windows 7 64-bitist installimisplaati ja millele on lisatud eesliide "UEFI:".
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
Määrab käivitusjärjekorra kindla seadmetüübi jaoks, näiteks kõvakettad, optilised draivid, disketiseadmed ja seadmed, mis toetavad Boot from LAN funktsiooni jne. Submenüüsse sisenemiseks vajutage sellel üksusel <Enter>, mis esitab ühendatud sama tüüpi seadmeid. See üksus on olemas ainult siis, kui vähemalt üks selle tüübi seade on installitud.
Bootup NumLock State
Lülitab sisse või välja Numlock funktsiooni klaviatuuri numbrilisel klahvistikul pärast POST-i. (Vaikimisi: Sees)
Security Option
Määrab, kas parool on nõutav iga kord, kui süsteem käivitub, või ainult siis, kui sisestate BIOS-i seadistuse. Pärast selle üksuse konfigureerimist määrake parool(id) Administrator Password/User Password üksuse all.

Setup	Parool on nõutav ainult BIOS-i seadistusprogrammi sisenemiseks.
System	Parool on nõutav süsteemi käivitamiseks ja BIOS-i seadistusprogrammi sisenemiseks. (Vaikimisi)

Full Screen LOGO Show
Võimaldab teil määrata, kas süsteemi käivitamisel kuvada GIGABYTE Logo. Keelamine jätab süsteemi käivitamisel GIGABYTE Logo vahele. (Vaikimisi: lubatud)
Fast Boot
Lülitab sisse või välja Fast Boot, et lühendada OS-i käivitusprotsessi. Ultra Fast pakub kiireimat käivituskiirust. (Vaikimisi: keelatud)
SATA Support

All Sata Devices	Kõik SATA seadmed on funktsionaalsed operatsioonisüsteemis ja POST-i ajal.
Last Boot HDD Only	Välja arvatud eelmine käivitusdraiv, on kõik SATA seadmed enne OS-i käivitusprotsessi lõppu keelatud. (Vaikimisi)

See üksus on konfigureeritav ainult siis, kui Fast Boot on seatud väärtusele Enabled või Ultra Fast.
VGA Support
Võimaldab teil valida, millist tüüpi operatsioonisüsteemi käivitada.

Auto	Lubab ainult pärandvaliku ROM-i.
EFI Driver	Lubab EFI valiku ROM-i. (Vaikimisi)

See üksus on konfigureeritav ainult siis, kui Fast Boot on seatud väärtusele Enabled või Ultra Fast.
USB Support

Disabled	Kõik USB-seadmed on enne OS-i käivitusprotsessi lõppu keelatud.
Full Initial	Kõik USB-seadmed on funktsionaalsed operatsioonisüsteemis ja POST-i ajal. (Vaikimisi)
Partial Initial	Osa USB-seadmeid on enne OS-i käivitusprotsessi lõppu keelatud.

See üksus on konfigureeritav ainult siis, kui Fast Boot on seatud väärtusele Enabled. See funktsioon on keelatud, kui Fast Boot on seatud väärtusele Ultra Fast.
PS2 Devices Support

Disabled	Kõik PS/2 seadmed on enne OS-i käivitusprotsessi lõppu keelatud.
Enabled	Kõik PS/2 seadmed on funktsionaalsed operatsioonisüsteemis ja POST-i ajal. (Vaikimisi)

See üksus on konfigureeritav ainult siis, kui Fast Boot on seatud väärtusele Enabled. See funktsioon on keelatud, kui Fast Boot on seatud väärtusele Ultra Fast.
NetWork Stack Driver Support

Disabled	Keelab võrgust käivitamise. (Vaikimisi)
Enabled	Lubab võrgust käivitamise.

See üksus on konfigureeritav ainult siis, kui Fast Boot on seatud väärtusele Enabled või Ultra Fast.
Windows 10 Features
Võimaldab teil valida installitava operatsioonisüsteemi. (Vaikimisi: muu OS)
CSM Support
Lülitab sisse või välja UEFI CSM (Compatibility Support Module), et toetada pärand PC käivitusprotsessi.

Enabled	Lubab UEFI CSM-i. (Vaikimisi)
Disabled	Keelab UEFI CSM-i ja toetab ainult UEFI BIOS-i käivitusprotsessi.

See üksus on konfigureeritav ainult siis, kui Windows 10 Features on seatud väärtusele Windows 10 või Windows 10 WHQL.
LAN PXE Boot Option ROM
Võimaldab teil valida, kas lubada LAN-kontrolleri pärandvaliku ROM. (Vaikimisi: keelatud) See üksus on konfigureeritav ainult siis, kui CSM Support on seatud väärtusele Enabled.
Storage Boot Option Control
Võimaldab teil valida, kas lubada salvestusseadme kontrolleri UEFI või pärandvaliku ROM.

Disabled	Keelab valiku ROM.
UEFI Only	Lubab ainult UEFI valiku ROM.
Legacy Only	Lubab ainult pärandvaliku ROM. (Vaikimisi)

See üksus on konfigureeritav ainult siis, kui CSM Support on seatud väärtusele Enabled.
Other PCI Device ROM Priority
Võimaldab teil valida, kas lubada UEFI või Legacy valiku ROM PCI seadme kontrolleri jaoks, mis ei ole LAN, salvestusseade ja graafikakontrollerid.

Disabled	Keelab valiku ROM.
UEFI Only	Lubab ainult UEFI valiku ROM. (Vaikimisi)
Legacy Only	Lubab ainult pärandvaliku ROM.

Network Stack
Keelab või lubab võrgust käivitamise, et installida GPT-vormingus OS, näiteks installida OS Windows Deployment Services serverist. (Vaikimisi: keelatud)
Ipv4 PXE Support
Lubab või keelab IPv4 PXE toe. See üksus on konfigureeritav ainult siis, kui Network Stack on lubatud.
Ipv4 HTTP Support
Lubab või keelab HTTP käivitamise toe IPv4 jaoks. See üksus on konfigureeritav ainult siis, kui Network Stack on lubatud.
Ipv6 PXE Support
Lubab või keelab IPv6 PXE toe. See üksus on konfigureeritav ainult siis, kui Network Stack on lubatud.
Ipv6 HTTP Support
Lubab või keelab HTTP käivitamise toe IPv6 jaoks. See üksus on konfigureeritav ainult siis, kui Network Stack on lubatud.
Administrator Password
Võimaldab teil konfigureerida administraatori parooli. Vajutage sellel üksusel <Enter>, sisestage parool ja seejärel vajutage <Enter>. Teil palutakse parool kinnitada. Sisestage parool uuesti ja vajutage <Enter>. Süsteemi käivitamisel ja BIOS-i seadistusse sisenemisel peate sisestama administraatori parooli (või kasutaja parooli). Erinevalt kasutaja paroolist võimaldab administraatori parool teil teha muudatusi kõigis BIOS-i seadetes.
User Password
Võimaldab teil konfigureerida kasutaja parooli. Vajutage sellel üksusel <Enter>, sisestage parool ja seejärel vajutage <Enter>. Teil palutakse parool kinnitada. Sisestage parool uuesti ja vajutage <Enter>. Süsteemi käivitamisel ja BIOS-i seadistusse sisenemisel peate sisestama administraatori parooli (või kasutaja parooli). Kasutaja parool võimaldab teil aga teha muudatusi ainult teatud BIOS-i seadetes, mitte kõigis. Parooli tühistamiseks vajutage parooliüksusel <Enter> ja kui teilt parooli küsitakse, sisestage kõigepealt õige parool. Kui teilt küsitakse uut parooli, vajutage <Enter> ilma parooli sisestamata. Kinnitamiseks vajutage uuesti <Enter>.
MÄRKUS: Enne kasutaja parooli seadmist seadke kindlasti kõigepealt administraatori parool.

Lisaseadmed

AMD CPU fTPM
Lülitab sisse või välja AMD CPU-sse integreeritud TPM 2.0 funktsiooni. (Vaikimisi: lubatud)
Esmane videoseade ^(Märkus)
Määrab installitud PCI Express graafikakaardi või emaplaadil oleva graafika monitori esimese käivitamise.

IGD Video	Määrab emaplaadil oleva graafika esimeseks kuvariks.
NB PCIe pesa video	Määrab North Bridge'i poolt kontrollitud PCI Expressi pesa PCI Expressi graafikakaardi esimeseks kuvariks. (Vaikimisi)

Ümbritsev LED
Lülitab sisse või välja emaplaadil oleva heliseadme LED. (Vaikimisi: sees)
Pärand-USB tugi
Võimaldab MS-DOS-is kasutada USB-klaviatuuri/hiirt. (Vaikimisi: lubatud)
XHCI Hand-off
Määrab, kas lubada XHCI Hand-off funktsioon operatsioonisüsteemi jaoks, millel puudub XHCI Hand-off tugi. (Vaikimisi: lubatud)
EHCI Hand-off
Määrab, kas lubada EHCI Hand-off funktsioon operatsioonisüsteemi jaoks, millel puudub EHCI Hand-off tugi. (Vaikimisi: keelatud)
Port 60/64 emuleerimine
Lülitab sisse või välja I/O portide 64h ja 60h emuleerimise. See peaks olema lubatud USB-klaviatuuride/hiirte täieliku pärandtugi jaoks MS-DOS-is või operatsioonisüsteemis, mis ei toeta algselt USB-seadmeid. (Vaikimisi: keelatud)
USB-massmälu draiveri tugi
Lülitab sisse või välja USB-mäluseadmete toe. (Vaikimisi: lubatud)
USB-mäluseadmed
Kuvab ühendatud USB-massmäluseadmete loendi. See üksus kuvatakse ainult siis, kui USB-mäluseade on installitud.

Usaldusväärne arvutustöötlus
Lülitab sisse või välja Trusted Platform Module'i (TPM).
Super IO konfiguratsioon
Serial Port 1 (emaplaadil olev COMA pistik)
Lülitab sisse või välja emaplaadil oleva jadapordi. (Vaikimisi: lubatud)
Serial Port 2 (emaplaadil olev COMB pistik)
Lülitab sisse või välja emaplaadil oleva jadapordi. (Vaikimisi: lubatud)
Paralleelport
Lülitab sisse või välja emaplaadil oleva paralleelpordi. (Vaikimisi: lubatud)
NVMe konfiguratsioon
Kuvab teavet teie M.2 NVME PCIe SSD kohta, kui see on installitud.
OffBoard SATA kontrolleri konfiguratsioon
Kuvab teavet teie M.2 PCIe SSD kohta, kui see on installitud.

Kiibistik

IOMMU
Lülitab sisse või välja AMD IOMMU toe. (Vaikimisi: automaatne)
Integreeritud graafika ^(Märkus)
Lülitab sisse või välja emaplaadil oleva graafikafunktsiooni.

Auto	BIOS lülitab emaplaadil oleva graafika automaatselt sisse või välja sõltuvalt installitud graafikakaardist. (Vaikimisi)
Keelatud	Keelab emaplaadil oleva graafika.

UMA kaadri puhvri suurus ^(Märkus)
Kaadri puhvri suurus on süsteemi mälu kogumaht, mis on eraldatud ainult emaplaadil oleva graafikakontrolleri jaoks. Näiteks MS-DOS kasutab kuva jaoks ainult seda mälu. Valikud on: Auto (vaikimisi), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
SATA režiim
Lülitab sisse või välja RAID-i kiibistikku integreeritud SATA kontrollerite jaoks või konfigureerib SATA kontrollerid AHCI režiimi.

RAID	Lülitab SATA kontrolleri jaoks sisse RAID-i.
AHCI	Konfigureerib SATA kontrollerid AHCI režiimi. Advanced Host Controller Interface (AHCI) on liidese spetsifikatsioon, mis võimaldab salvestusdraiveril lubada täiustatud Serial ATA funktsioone, nagu Native Command Queuing ja hot plug. (Vaikimisi)

APU SATA pordi lubamine (M2F_32G pistik)
Lülitab sisse või välja CPU-sse integreeritud SATA kontrolleri. (Vaikimisi: lubatud)
Kiibistiku SATA pordi lubamine (SATA3 0, 1, 2, 3 pistikud)
Lülitab sisse või välja kiibistikku integreeritud SATA kontrolleri. (Vaikimisi: lubatud)
APU SATA port 0 (M2F_32G pistik)
Kuvab ühendatud M.2 SATA seadme teabe. Teave kuvatakse ainult siis, kui M.2 SATA seade on installitud.
Kiibistiku SATA port 0/1/2/3 (SATA3 0, 1, 2, 3 pistikud)
Kuvab ühendatud SATA seadme(te) teabe.

^(Märkus)See üksus on olemas ainult siis, kui installite protsessori, mis seda funktsiooni toetab.

Toide

Toide
AC BACK
Määrab süsteemi oleku pärast vahelduvvoolu katkemist.

Mälu	Süsteem taastub oma viimasele teadaolevale ärkveloleku olekule pärast vahelduvvoolu taastumist.
Alati sees	Süsteem lülitatakse vahelduvvoolu taastumisel sisse.
Alati väljas	Süsteem jääb vahelduvvoolu taastumisel välja lülitatuks. (Vaikimisi)

Toide klaviatuuriga sisse
Võimaldab süsteemi sisse lülitada PS/2 klaviatuuri äratusündmuse abil.
Märkus: selle funktsiooni kasutamiseks on vaja ATX-toiteallikat, mis tagab +5VSB juhtmest vähemalt 1A.

Keelatud	Keelab selle funktsiooni. (Vaikimisi)
Parool	Määrake süsteemi sisselülitamiseks 1–5 tähemärgiga parool.
Klaviatuur 98	Süsteemi sisselülitamiseks vajutage Windows 98 klaviatuuril nuppu POWER.
Mis tahes klahv	Süsteemi sisselülitamiseks vajutage suvalist klahvi.

Toite sisselülitamise parool
Määrake parool, kui suvandi Toide klaviatuuriga sisse (Power On By Keyboard) väärtuseks on Parool (Password). Vajutage sellel üksusel klahvi <Enter> ja määrake kuni 5 tähemärgiga parool ning seejärel vajutage kinnitamiseks klahvi <Enter>. Süsteemi sisselülitamiseks sisestage parool ja vajutage klahvi <Enter>.
Märkus: parooli tühistamiseks vajutage sellel üksusel klahvi <Enter>. Kui küsitakse parooli, vajutage parooli seadete tühjendamiseks uuesti klahvi <Enter> ilma parooli sisestamata.
Toide hiirega sisse
Võimaldab süsteemi sisse lülitada PS/2 hiire äratusündmuse abil.
Märkus: selle funktsiooni kasutamiseks on vaja ATX-toiteallikat, mis tagab +5VSB juhtmest vähemalt 1A.

Keelatud	Keelab selle funktsiooni. (Vaikimisi)
Liiguta	Süsteemi sisselülitamiseks liigutage hiirt.
Topeltklõps	Süsteemi sisselülitamiseks topeltklõpsake hiire vasakut nuppu.

ErP
Määrab, kas süsteem peaks S5 (väljalülitatud) olekus tarbima võimalikult vähe energiat. Märkus: kui see üksus on seatud olekusse Lubatud (Enabled), muutuvad järgmised funktsioonid kättesaamatuks: jätkamine äratuse abil, PME-sündmuse äratamine, hiirega sisselülitamine, klaviatuuriga sisselülitamine ja LAN-i kaudu äratamine.
Väljalülitamine nupuga PWR-BTTN
Konfigureerib arvuti väljalülitamise viisi MS-DOS režiimis toitenupu abil.

Kohene väljalülitamine	Vajutage toitenuppu ja süsteem lülitatakse kohe välja. (Vaikimisi)
Viivitus 4 sekundit	Süsteemi väljalülitamiseks vajutage toitenuppu ja hoidke seda 4 sekundit all. Kui toitenuppu vajutatakse vähem kui 4 sekundit, lülitub süsteem ooterežiimi.

Jätkamine äratuse abil
Määrab, kas süsteem lülitatakse sisse soovitud ajal. (Vaikimisi: keelatud) Kui see on lubatud, määrake kuupäev ja kellaaeg järgmiselt:
Ärkamise päev: lülitage süsteem sisse kindlal kellaajal igal päeval või kindlal päeval kuus.
Ärkamise tund/minut/sekund: määrake kellaaeg, millal süsteem automaatselt sisse lülitatakse.
Märkus: selle funktsiooni kasutamisel vältige ebapiisavat väljalülitamist operatsioonisüsteemist või vahelduvvoolu eemaldamist, vastasel juhul ei pruugi seaded olla tõhusad.
Wake on LAN
Võimaldab või keelab Wake on LAN-i funktsiooni. (Vaikimisi: lubatud)
Kõrge täpsusega sündmuse taimer
Võimaldab või keelab kõrge täpsusega sündmuse taimeri (HPET) operatsioonisüsteemis. (Vaikimisi: lubatud)

Salvesta ja välju

Salvesta ja välju seadistusest
Vajutage sellel üksusel klahvi <Enter> ja valige Jah (Yes). See salvestab muudatused CMOS-i ja väljub BIOS-i seadistusprogrammist. BIOS-i seadistuse peamenüüsse naasmiseks valige Ei (No) või vajutage klahvi <Esc>.
Välju salvestamata
Vajutage sellel üksusel klahvi <Enter> ja valige Jah (Yes). See väljub BIOS-i seadistusest, salvestamata BIOS-i seadistuses tehtud muudatusi CMOS-i. BIOS-i seadistuse peamenüüsse naasmiseks valige Ei (No) või vajutage klahvi <Esc>.
Laadi optimeeritud vaikesätted
Optimaalsete BIOS-i vaikesätete laadimiseks vajutage sellel üksusel klahvi <Enter> ja valige Jah (Yes). BIOS-i vaikesätted aitavad süsteemil optimaalselt töötada. Pärast BIOS-i värskendamist või CMOS-i väärtuste tühjendamist laadige alati optimeeritud vaikesätted.
Saapa alistamine
Võimaldab valida seadme, millest kohe alglaadida. Valige seade, mille soovite valida, ja vajutage klahvi <Enter> ning valige kinnitamiseks Jah (Yes). Süsteem taaskäivitub automaatselt ja alglaaditakse sellest seadmest.
Salvesta profiilid
See funktsioon võimaldab salvestada praegused BIOS-i seaded profiili. Saate luua kuni 8 profiili ja salvestada need kui Seadistusprofiil 1–Seadistusprofiil 8. Lõpetamiseks vajutage klahvi <Enter>. Või saate valida suvandi Vali fail HDD/FDD/USB-s (Select File in HDD/FDD/USB), et salvestada profiil oma salvestusseadmesse.
Laadi profiilid
Kui teie süsteem muutub ebastabiilseks ja olete laadinud BIOS-i vaikesätted, saate selle funktsiooni abil laadida BIOS-i seaded varem loodud profiilist, ilma et peaksite BIOS-i seadeid uuesti konfigureerima. Esiteks valige profiil, mille soovite laadida, ja seejärel lõpetamiseks vajutage klahvi <Enter>. Saate valida suvandi Vali fail HDD/FDD/USB-s (Select File in HDD/FDD/USB), et sisestada oma salvestusseadmest varem loodud profiil või laadida BIOS-i automaatselt loodud profiil, näiteks BIOS-i seadete taastamine viimastele seadetele, mis korralikult töötasid (viimane teadaolev hea kirje).

RAID-i komplekti konfigureerimine

RAID-i tasemed

	RAID 0	RAID 1	RAID 10
Minimaalne kõvaketaste arv	≥2	2	4
Massiivi maht	Kõvaketaste arv * Väikseima ketta suurus	Väikseima ketta suurus	(Kõvaketaste arv/2) * Väikseima ketta suurus
Vea taluvus	Ei	Jah	Jah

Enne alustamist valmistage palun ette järgmised esemed:

Vähemalt kaks SATA-kõvaketast või M.2 SATA SSD. (Optimaalse jõudluse tagamiseks on soovitatav kasutada kahte identsete mudelite ja mahutavusega kõvaketast).
Windowsi seadistusketas.
Emaplaadi draiveriketas.
USB-mälupulk.

SATA-kontrollerite konfigureerimine

Kõvaketaste paigaldamine
Paigaldage kõvakettad/SSD-d emaplaadil olevatesse SATA/M.2-pesadesse. Seejärel ühendage toiteallikast tulevad toitepistikud kõvaketastega.

SATA-kontrolleri režiimi konfigureerimine BIOS-i seadistuses
Veenduge, et olete SATA-kontrolleri režiimi süsteemi BIOS-i seadistuses õigesti konfigureerinud.
Sammud:
1. Lülitage arvuti sisse ja vajutage POST-i (Power-On Self-Test) ajal BIOS-i seadistusse sisenemiseks <Delete>. Veenduge kiibistiku all, et APU SATA Port Enable ja Chipset SATA Port Enable oleksid lubatud. Seadke SATA Mode väärtuseks RAID. Seejärel salvestage sätted ja taaskäivitage arvuti.
2. Kui soovite konfigureerida UEFI RAID-i, järgige jaotises "C-1" toodud samme. Pärand RAID ROM-i sisenemiseks salvestage sätted ja väljuge BIOS-i seadistusest. Lisateabe saamiseks vaadake "C-2".

Selles jaotises kirjeldatud BIOS-i seadistusmenüüd võivad erineda teie emaplaadi täpsetest sätetest. Tegelikud BIOS-i seadistusmenüü valikud, mida näete, sõltuvad teie emaplaadist ja BIOS-i versioonist.

1. UEFI RAID-i konfiguratsioon
  Ainult Windows 10 64-bitine versioon toetab UEFI RAID-i konfiguratsiooni.
  Samm:
  1. Minge BIOS-i seadistuses BIOS-i ja seadke Windows 10 Features väärtuseks Windows 10 ja CSM Support väärtuseks Disabled (Keelatud). Salvestage muudatused ja väljuge BIOS-i seadistusest.
  2. Pärast süsteemi taaskäivitamist sisenege uuesti BIOS-i seadistusse. Seejärel sisenege alammenüüsse Peripherals\RAIDXpert2 Configuration Utility.
  3. Vajutage RAIDXpert2 Configuration Utility ekraanil massiivi loomise ekraanile sisenemiseks massiivi haldamise (Array Management) klahvi <Enter>. Seejärel valige RAID-i tase. Toetatud RAID-i tasemed on RAID 0, RAID 1 ja RAID 10 (saadaval olevad valikud sõltuvad paigaldatud kõvaketaste arvust). Järgmisena vajutage füüsiliste ketaste valimise (Select Physical Disks) klahvi <Enter>, et siseneda ekraanile Select Physical Disks (Füüsiliste ketaste valimine).
  4. Valige füüsiliste ketaste valimise (Select Physical Disks) ekraanil RAID-massiivi kaasatavad kõvakettad ja seadke need olekusse Enabled (Lubatud). Järgmisena kasutage allanoole klahvi, et liikuda muudatuste rakendamise (Apply Changes) juurde ja vajutage <Enter>. Seejärel naaske eelmisele ekraanile ja seadke massiivi suurus (Array Size), massiivi suuruse ühik (Array Size Unit), lugemise vahemälu poliitika (Read Cache Policy) ja kirjutamise vahemälu poliitika (Write Cache Policy).
  5. Pärast mahu määramist liikuge massiivi loomise (Create Array) juurde ja alustamiseks vajutage <Enter>.
  6. Pärast lõpetamist suunatakse teid tagasi massiivi haldamise (Array Management) ekraanile. Massiivi atribuutide haldamise (Manage Array Properties) all näete uut RAID-i köidet ja teavet RAID-i taseme, massiivi nime, massiivi mahu jne kohta.
2. Pärand RAID ROM-i konfigureerimine
  RAID-massiivi konfigureerimiseks sisenege pärand RAID BIOS-i seadistusutiliiti. Jätke see samm vahele ja jätkake Windowsi operatsioonisüsteemi installimisega mitte-RAID-i konfiguratsiooni jaoks.
  Samm:

Pärast POST-i mälu testimise algust ja enne operatsioonisüsteemi käivitumise algust otsige teadet, mis ütleb "Press <Ctrl-R> to Configure" (Vajutage <Ctrl-R> konfigureerimiseks). RAID BIOS-i seadistusutiliiti sisenemiseks vajutage <Ctrl> + <R>.
Uue massiivi loomiseks vajutage valikul Create Array (Loo massiiv) klahvi <Enter>.
Valikuriba liigub ekraani paremal asuvasse jaotisse Disks (Kettad). Valige kõvakettad, mis kaasatakse RAID-massiivi. Kõvaketta valimiseks kasutage üles- või allanoolenuppu ja vajutage <Insert>. Valitud kõvaketas kuvatakse rohelisena. Kõigi kõvaketaste kasutamiseks vajutage lihtsalt <A>, et kõik valida. Seejärel vajutage <Enter> ja valikuriba liigub ekraani vasakpoolsesse alumisse jaotisse User Input (Kasutaja sisestus).
Esmalt valige RAID-i režiim ja vajutage <Enter>. Saadaval olevad valikud sõltuvad kõvaketaste arvust, mis on installitud. Seejärel järgige ekraanil kuvatavaid juhiseid massiivi suuruse määramiseks. Saate valida All available space (Kogu saadaolev ruum), et kasutada maksimaalset lubatud suurust, või kasutada suuruse reguleerimiseks üles- või allanooleklahvi ja vajutada <Enter>.
Valige vahemällu salvestamise režiim. Valikute hulka kuuluvad Read/Write (Lugemine/kirjutamine), Read Only (Ainult lugemine) ja None (Puudub). Seejärel jätkamiseks vajutage <Enter>.
Lõpuks ilmub teade "Confirm Creation of Array" (Kinnita massiivi loomine). Kinnitamiseks vajutage <C> või eelmisele ekraanile naasmiseks <Esc>.
Kui see on lõpetatud, näete uut massiivi põhiekraanil. RAID BIOS-i utiliidist väljumiseks vajutage <Esc> ja seejärel kinnitamiseks vajutage <C>.

SATA RAID/AHCI draiveri ja operatsioonisüsteemi installimine
Õigete BIOS-i sätetega olete valmis operatsioonisüsteemi installima.

Operatsioonisüsteemi installimine
Kuna mõned operatsioonisüsteemid sisaldavad juba SATA RAID/AHCI draiverit, ei ole Windowsi installiprotsessi ajal vaja eraldi RAID/AHCI draiverit installida. Pärast operatsioonisüsteemi installimist soovitame süsteemi jõudluse ja ühilduvuse tagamiseks installida kõik vajalikud draiverid emaplaadi draiverikettalt, kasutades "Xpress Install" (Kiirinstall). Kui installitav operatsioonisüsteem nõuab, et esitaksite OS-i installiprotsessi ajal täiendava SATA RAID/AHCI draiveri, vaadake alltoodud samme:

Kopeerige draiverikettal olev Hw10 kaust \Boot kausta alla oma USB-mälupulgale.
Käivitage Windowsi seadistusketas ja tehke tavalised OS-i installimisetapid. Kui ilmub ekraan, mis palub draiveri laadida, valige Browse (Sirvi).
Sisestage USB-mälupulk ja sirvige seejärel draiveri asukohta. Draiveri asukoht on järgmine: \Hw10\RAID\x64
Valige esmalt AMD-RAID Bottom Device ja draiveri laadimiseks klõpsake Next (Edasi). Seejärel valige AMD-RAID Controller ja draiveri laadimiseks klõpsake Next (Edasi). Lõpuks jätkake OS-i installimist.

RAID-massiivi konfigureerimise üksikasjade saamiseks külastage GIGABYTE'i veebisaiti.

Draiverite installimine

Enne draiverite installimist installige esmalt operatsioonisüsteem. (Järgmistes juhistes kasutatakse operatsioonisüsteemina näidet Windows 10).
Pärast operatsioonisüsteemi installimist sisestage emaplaadi draiveriketas optilisse seadmesse. Klõpsake ekraani paremas ülanurgas oleval teatel "Tap to choose what happens with this disc" (Puudutage, et valida, mis selle kettaga juhtub) ja valige "Run Run.exe" (Käivita Run.exe). (Või minge My Computer (Minu arvuti), topeltklõpsake optilisel seadmel ja käivitage Run.exe programm.)

"Xpress Install" skannib teie süsteemi automaatselt ja loetleb seejärel kõik draiverid, mida on soovitatav installida. Saate klõpsata nuppu Xpress Install ja "Xpress Install" installib kõik valitud draiverid. Või klõpsake noolel ikooni, et installida vajalikud draiverid eraldi.

Lisateabe saamiseks tarkvara kohta külastage GIGABYTE'i veebisaiti.

Helitarkvara konfigureerimise üksikasjade saamiseks külastage GIGABYTE'i veebisaiti.

Võtke meiega ühendust
GIGA-BYTE TECHNOLOGY CO., LTD.
Aadress: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tehniline ja mitte-tehniline tugi (müük/turundus): http://esupport.gigabyte.com
Veebiaadress (inglise keeles): http://www.gigabyte.com
Veebiaadress (hiina keeles): http://www.gigabyte.tw

GIGABYTE eSupport
Tehnilise või mitte-tehnilise (müük/turundus) küsimuse esitamiseks linkige palun: http://esupport.gigabyte.com

Emaplaadi versiooni tuvastamine
Teie emaplaadi versiooninumber näeb välja selline: "REV: X.X." Näiteks "REV: 1.0" tähendab, et emaplaadi versioon on 1.0. Enne emaplaadi BIOS-i, draiverite värskendamist või tehnilise teabe otsimist kontrollige oma emaplaadi versiooni.
Näide:

Lisateabe saamiseks toote kohta külastage GIGABYTE'i veebisaiti.

Autoriõigus
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Kõik õigused kaitstud. Selles juhendis mainitud kaubamärgid on seaduslikult registreeritud nende vastavatele omanikele.
