GIGABYTE GA-A320MA-M.2 - Manual da placa-mãe

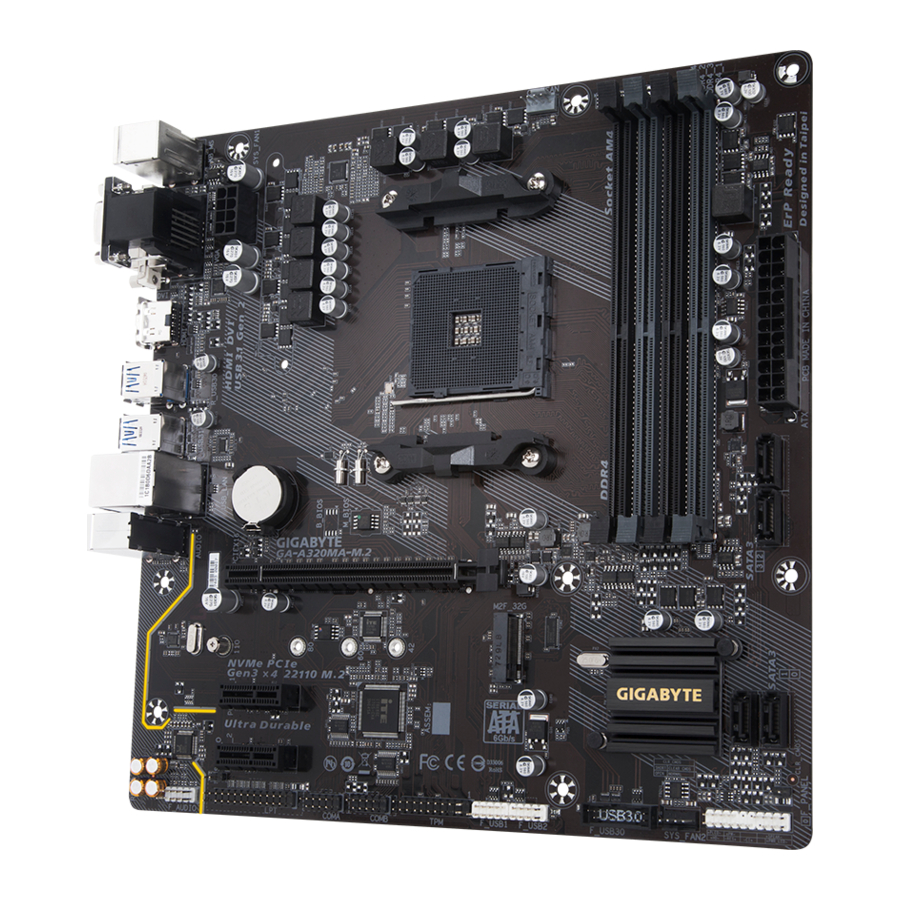

Layout da placa-mãe GA-A320MA-M.2

Conteúdo da caixa

• Placa-mãe GA-A320MA-M.2
• Disco de driver da placa-mãe
• Manual do usuário
• Dois cabos SATA
• Protetor de E/S

* O conteúdo da caixa acima é apenas para referência e os itens reais dependem do pacote do produto que você obtém.
O conteúdo da caixa está sujeito a alterações sem aviso prévio.

Instalação de Hardware

Precauções de Instalação

A placa-mãe contém inúmeros circuitos e componentes eletrônicos delicados que podem ser danificados como resultado de descarga eletrostática (ESD). Antes da instalação, leia atentamente o manual do usuário e siga estes procedimentos:

• Antes da instalação, certifique-se de que o chassi seja adequado para a placa-mãe.
• Antes da instalação, não remova ou quebre o adesivo S/N (Número de Série) da placa-mãe ou o adesivo de garantia fornecido pelo seu revendedor. Esses adesivos são necessários para a validação da garantia.
• Sempre remova a alimentação CA desconectando o cabo de alimentação da tomada antes de instalar ou remover a placa-mãe ou outros componentes de hardware.
• Ao conectar componentes de hardware aos conectores internos da placa-mãe, certifique-se de que eles estejam conectados de forma firme e segura.
• Ao manusear a placa-mãe, evite tocar em quaisquer condutores ou conectores de metal.
• É melhor usar uma pulseira antiestática (ESD) ao manusear componentes eletrônicos como uma placa-mãe, CPU ou memória. Se você não tiver uma pulseira antiestática, mantenha as mãos secas e primeiro toque em um objeto de metal para eliminar a eletricidade estática.
• Antes de instalar a placa-mãe, coloque-a em cima de uma almofada antiestática ou dentro de um recipiente de blindagem eletrostática.
• Antes de conectar ou desconectar o cabo de alimentação da placa-mãe, certifique-se de que a fonte de alimentação esteja desligada.
• Antes de ligar a energia, certifique-se de que a tensão da fonte de alimentação foi definida de acordo com o padrão de tensão local.
• Antes de usar o produto, verifique se todos os cabos e conectores de alimentação de seus hardware componentes estão conectados.
• Para evitar danos à placa-mãe, não permita que parafusos entrem em contato com o circuito da placa-mãe ou seus componentes.
• Certifique-se de que não haja parafusos ou componentes de metal restantes colocados na placa-mãe ou dentro da caixa do computador.
• Não coloque o sistema de computador em uma superfície irregular.
• Não coloque o sistema de computador em um ambiente de alta temperatura ou úmido.
• Ligar a energia do computador durante o processo de instalação pode levar a danos aos sistema componentes, bem como danos físicos ao usuário.
• Se você não tiver certeza sobre alguma etapa de instalação ou tiver um problema relacionado ao uso do produto, consulte um técnico de informática certificado.
• Se você usar um adaptador, cabo de extensão de energia ou régua de energia, certifique-se de consultar suas instruções de instalação e/ou aterramento.

Especificações do Produto

CPU	Soquete AM4: Processador AMD Ryzen ™ Processadores AMD Série A/Athlon ™ de 7ª Geração (Acesse o site da GIGABYTE para obter a lista de suporte de CPU mais recente.)
Chipset	AMD A320
Memória	4 soquetes DDR4 DIMM que suportam até 64 GB de memória do sistema Arquitetura de memória de canal duplo Suporte para módulos de memória DDR4 2667 (Note) /2400/2133 MHz Suporte para módulos de memória ECC Un-buffered DIMM 1Rx8/2Rx8 (operam em modo não ECC) Suporte para módulos de memória não ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Suporte para módulos de memória Extreme Memory Profile (XMP) (Acesse o site da GIGABYTE para obter as velocidades de memória e os módulos de memória suportados mais recentes.)
Gráficos Integrados	Processador Gráfico Integrado: 1 porta D-Sub, suportando uma resolução máxima de 1920x1200@60 Hz 1 porta DVI-D, suportando uma resolução máxima de 1920x1200@60 Hz * A porta DVI-D não suporta conexão D-Sub por adaptador. 1 porta HDMI, suportando uma resolução máxima de 4096x2160@24 Hz * Suporte para a versão HDMI 1.4. Suporte para até 3 monitores ao mesmo tempo Memória compartilhada máxima de 2 GB
Áudio	Codec Realtek ® ALC887 Áudio de Alta Definição 2/4/5.1/7.1 canais * Para configurar o áudio de 7.1 canais, você deve usar um módulo de áudio do painel frontal HD e ativar o recurso de áudio multicanal através do driver de áudio. Suporte para S/PDIF Out
LAN	Chip Realtek ® GbE LAN (10/100/1000 Mbit)
Slots de Expansão	1 slot PCI Express x16, rodando em x16 (PCIEX16) (Note) (O slot PCIEX16 está em conformidade com o padrão PCI Express 3.0.) 2 slots PCI Express x1 (Os slots PCIEX1 estão em conformidade com o padrão PCI Express 2.0.)
Interface de Armazenamento	1 conector M.2 (Socket 3, chave M, tipo 2242/2260/2280/22110 SATA e PCIe x4 (Note) /x2 suporte SSD) 4 conectores SATA 6Gb/s Suporte para RAID 0, RAID 1 e RAID 10
USB	Chipset: 1 porta USB 3.1 Gen 2 Type-A (vermelha) no painel traseiro 2 portas USB 3.1 Gen 1 (disponíveis através do header USB interno) 6 portas USB 2.0/1.1 (2 portas no painel traseiro, 4 portas disponíveis através dos headers USB internos) CPU: 3 portas USB 3.1 Gen 1 no painel traseiro
Conectores Internos	1 conector de alimentação principal ATX de 24 pinos 1 conector de alimentação ATX 12V de 8 pinos 1 conector M.2 Socket 3 4 conectores SATA 6Gb/s 1 header de ventilador da CPU 2 headers de ventilador do sistema 1 header do painel frontal 1 header de áudio do painel frontal 1 header de saída S/PDIF 1 header USB 3.1 Gen 1 2 headers USB 2.0/1.1 1 header Trusted Platform Module (TPM) 2 headers de porta serial 1 header de porta paralela 1 jumper Clear CMOS
Conectores do Painel Traseiro	1 porta de mouse PS/2 1 porta de teclado PS/2 1 porta D-Sub 1 porta DVI-D 1 porta HDMI 1 porta USB 3.1 Gen 2 Type-A (vermelha) 3 portas USB 3.1 Gen 1 2 portas USB 2.0/1.1 1 porta RJ-45 3 jacks de áudio (Line In, Line Out, Mic In)
Controlador de E/S	Chip Controlador de E/S iTE ®
Monitor de Hardware	Detecção de voltagem Detecção de temperatura Detecção de velocidade do ventilador Aviso de superaquecimento Aviso de falha do ventilador Controle de velocidade do ventilador * Se a função de controle de velocidade do ventilador é suportada dependerá do ventilador que você instalar.
BIOS	1 x flash de 128 Mbit Uso da AMI UEFI BIOS licenciada PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Recursos Exclusivos	Suporte para APP Center * Os aplicativos disponíveis no APP Center podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe. @BIOS 3D OSD AutoGreen Ambient LED BIOS Setup Cloud Station Color Temperature EasyTune Fast Boot Game Boost ON/OFF Charge Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker V-Tuner Suporte para Q-Flash Suporte para Xpress Install
Software Incluído	Norton ® Internet Security (versão OEM) cFosSpeed
Sistema Operacional	Suporte para Windows 10 64-bit Suporte para Windows 7 64-bit * Faça o download da "Ferramenta de Instalação USB do Windows" no site da GIGABYTE e instale-a antes de instalar o Windows 7.
Formato	Formato Micro ATX; 24,4 cm x 24,4 cm

^(Note) O suporte real pode variar de acordo com a CPU.

* A GIGABYTE reserva-se o direito de fazer alterações nas especificações do produto e nas informações relacionadas ao produto sem aviso prévio.

Visite o site da GIGABYTE para obter listas de suporte de CPU, módulos de memória, SSDs e dispositivos M.2.

Visite a página Lista de Suporte\Utilitário no site da GIGABYTE para baixar a versão mais recente dos aplicativos.

Instalando a CPU

Leia as seguintes orientações antes de começar a instalar a CPU:

• Certifique-se de que a placa-mãe suporte a CPU. (Acesse o site da GIGABYTE para obter a lista de CPUs suportadas mais recente.)
• Sempre desligue o computador e desconecte o cabo de alimentação da tomada antes de instalar a CPU para evitar danos ao hardware.
• Localize o pino um da CPU. A CPU não pode ser inserida se estiver orientada incorretamente.
• Aplique uma camada uniforme e fina de graxa térmica na superfície da CPU.
• Não ligue o computador se o cooler da CPU não estiver instalado, caso contrário, superaquecimento e danos à CPU podem ocorrer.
• Defina a frequência de host da CPU de acordo com as especificações da CPU. Não é recomendado que a frequência do barramento do sistema seja definida além das especificações do hardware, pois não atende aos requisitos padrão para os periféricos. Se desejar definir a frequência além das especificações padrão, faça-o de acordo com as especificações de hardware, incluindo CPU, placa de vídeo, memória, disco rígido, etc.

Instalando a CPU
Localize o pino um (denotado por um pequeno triângulo) do soquete da CPU e da CPU.

Instalando a Memória

Leia as seguintes orientações antes de começar a instalar a memória:

• Certifique-se de que a placa-mãe suporte a memória. Recomenda-se que a memória tenha a mesma capacidade, marca, velocidade e chips. (Acesse o site da GIGABYTE para obter as velocidades e os módulos de memória suportados mais recentes.)
• Sempre desligue o computador e desconecte o cabo de alimentação da tomada antes de instalar a memória para evitar danos ao hardware.
• Os módulos de memória têm um design à prova de falhas. Um módulo de memória pode ser instalado em apenas uma direção. Se você não conseguir inserir a memória, mude a direção.

Configuração de Memória de Canal Duplo
Esta placa-mãe oferece quatro soquetes de memória e suporta a tecnologia de canal duplo. Depois que a memória for instalada, o BIOS detectará automaticamente as especificações e a capacidade da memória. Habilitar o modo de memória de canal duplo dobrará a largura de banda original da memória. Os quatro soquetes de memória são divididos em dois canais e cada canal tem dois soquetes de memória, como a seguir:
Canal A: DDR4_2, DDR4_4
Canal B: DDR4_1, DDR4_3
Visite o site da GIGABYTE para obter detalhes sobre a instalação do hardware.

Tabela de Configurações de Memória de Canal Duplo:

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
2 Módulos	- -	DS/SS	- -	DS/SS
	DS/SS	- -	DS/SS	- -
4 Módulos	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Single-Sided, DS=Double-Sided, "- -"=Sem Memória)

Devido às limitações da CPU, leia as seguintes orientações antes de instalar a memória no modo de canal duplo.

1. O modo de canal duplo não pode ser habilitado se apenas um módulo de memória estiver instalado.
2. Ao habilitar o modo de canal duplo com dois ou quatro módulos de memória, recomenda-se que a memória tenha a mesma capacidade, marca, velocidade e chips e seja instalada nos mesmos soquetes coloridos. Para um desempenho ideal, ao habilitar o modo de canal duplo com dois módulos de memória, recomendamos que você os instale nos soquetes DDR4_1 e DDR4_2.

Instalando uma Placa de Expansão

Leia as seguintes orientações antes de começar a instalar uma placa de expansão:

• Certifique-se de que a placa-mãe suporte a placa de expansão. Leia atentamente o manual que veio com sua placa de expansão.
• Sempre desligue o computador e desconecte o cabo de alimentação da tomada antes de instalar uma placa de expansão para evitar danos ao hardware.

Conectores do Painel Traseiro

1. Porta de Teclado PS/2 e Porta de Mouse PS/2
   Use a porta superior (verde) para conectar um mouse PS/2 e a porta inferior (roxa) para conectar um teclado PS/2.
2. Porta D-Sub
   A porta D-Sub suporta um conector D-Sub de 15 pinos e suporta uma resolução máxima de 1920x1200@60 Hz (as resoluções reais suportadas dependem do monitor que está sendo usado). Conecte um monitor que suporte a conexão D-Sub a esta porta.
3. Porta DVI-D ^{(Observação)}
   A porta DVI-D está em conformidade com a especificação DVI-D e suporta uma resolução máxima de 1920x1200@60 Hz (as resoluções reais suportadas dependem do monitor que está sendo usado). Conecte um monitor que suporte a conexão DVI-D a esta porta.
4. Porta HDMI

   A porta HDMI é compatível com HDCP e suporta os formatos Dolby TrueHD e DTS HD Master Audio. Ela também suporta saída de áudio LPCM de 8 canais de até 192 KHz/24 bits. Você pode usar esta porta para conectar seu monitor compatível com HDMI. A resolução máxima suportada é 4096x2160@24 Hz, mas as resoluções reais suportadas dependem do monitor que está sendo usado.


• Após instalar o dispositivo HDMI, certifique-se de definir o dispositivo de reprodução de som padrão para HDMI. (O nome do item pode ser diferente dependendo do seu sistema operacional.)
• Para configurar uma configuração de tela tripla, você deve instalar os drivers da placa-mãe no sistema operacional primeiro.

5. Porta USB 3.1 Gen 1
   A porta USB 3.1 Gen 1 suporta a especificação USB 3.1 Gen 1 e é compatível com a especificação USB 2.0. Use esta porta para dispositivos USB.
6. Porta USB 3.1 Gen 2 Tipo A (Vermelha)
   A porta USB 3.1 Gen 2 Tipo A suporta a especificação USB 3.1 Gen 2 e é compatível com as especificações USB 3.1 Gen 1 e USB 2.0. Use esta porta para dispositivos USB.
7. Porta LAN RJ-45
   A porta LAN Gigabit Ethernet fornece conexão à Internet com taxa de dados de até 1 Gbps. A seguir, descreve os estados dos LEDs da porta LAN.


   LED de Conexão/Velocidade:

   Estado	Descrição
   Laranja	Taxa de dados de 1 Gbps
   Verde	Taxa de dados de 100 Mbps
   Desligado	Taxa de dados de 10 Mbps

   LED de Atividade:

   Estado	Descrição
   Piscando	A transmissão ou o recebimento de dados está ocorrendo
   Desligado	Nenhuma transmissão ou recebimento de dados está ocorrendo

8. Porta USB 2.0/1.1
   A porta USB suporta a especificação USB 2.0/1.1. Use esta porta para dispositivos USB.
9. Entrada de Linha (Azul)
   O conector de entrada de linha. Use este conector de áudio para dispositivos de entrada de linha, como uma unidade óptica, walkman, etc.
10. Saída de Linha (Verde)
    O conector de saída de linha. Use este conector de áudio para um fone de ouvido ou alto-falante de 2 canais. Este conector pode ser usado para conectar alto-falantes frontais em uma configuração de áudio de 4/5.1/7.1 canais.
11. Entrada de Microfone (Rosa)
    O conector de entrada de microfone.

Para configurar o áudio de 7.1 canais, você deve usar um módulo de áudio do painel frontal HD e habilitar o recurso de áudio multicanal por meio do driver de áudio. Visite o site da GIGABYTE para obter mais informações sobre o software.

• Ao remover o cabo conectado a um conector do painel traseiro, primeiro remova o cabo do seu dispositivo e, em seguida, remova-o da placa-mãe.
• Ao remover o cabo, puxe-o para fora do conector. Não o balance de um lado para o outro para evitar um curto-circuito dentro do conector do cabo.

^{(Observação)} A porta DVI-D não suporta conexão D-Sub por adaptador.

Conectores Internos

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1/SYS_FAN2
5. SATA3 0/1/2/3
6. M2F_32G
7. SPDIF_O
8. F_PANEL

9. F_AUDIO
10. COMA/COMB
11. LPT
12. F_USB30
13. F_USB1/F_USB2
14. TPM
15. BAT
16. CLR_CMOS

Leia as diretrizes a seguir antes de conectar dispositivos externos:

• Primeiro, certifique-se de que seus dispositivos sejam compatíveis com os conectores que você deseja conectar.
• Antes de instalar os dispositivos, desligue os dispositivos e o computador. Desconecte o cabo de alimentação da tomada para evitar danos aos dispositivos.
• Depois de instalar o dispositivo e antes de ligar o computador, certifique-se de que o cabo do dispositivo esteja bem conectado ao conector na placa-mãe.

1/2) ATX_12V/ATX (Conector de Alimentação 2x4 12V e Conector de Alimentação Principal 2x12)
Com o uso do conector de alimentação, a fonte de alimentação pode fornecer energia estável suficiente para todos os componentes da placa-mãe. Antes de conectar o conector de alimentação, primeiro certifique-se de que a fonte de alimentação esteja desligada e todos os dispositivos estejam instalados corretamente. O conector de alimentação possui um design à prova de falhas. Conecte o cabo de alimentação ao conector de alimentação na orientação correta. O conector de alimentação de 12V fornece energia principalmente para a CPU. Se o conector de alimentação de 12V não estiver conectado, o computador não iniciará.

Para atender aos requisitos de expansão, recomenda-se que seja usada uma fonte de alimentação que possa suportar alto consumo de energia (500W ou superior). Se for usada uma fonte de alimentação que não forneça a energia necessária, o resultado poderá levar a um sistema instável ou não inicializável.

Nº do pino	Definição	Nº do pino	Definição
1	GND (Somente para 2x4 pinos 12V)	5	+12V (Somente para 2x4 pinos 12V)
2	GND (Somente para 2x4 pinos 12V)	6	+12V (Somente para 2x4 pinos 12V)
3	GND	7	+12V
4	GND	8	+12V

Nº do pino	Definição	Nº do pino Definição	Definição
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (Liga/Desliga suave)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Somente para ATX de 2x12 pinos)	23	+5V (Somente para ATX de 2x12 pinos)
12	3.3V (Somente para ATX de 2x12 pinos)	24	GND (Somente para ATX de 2x12 pinos)

3/4) CPU_FAN/SYS_FAN1/SYS_FAN2 (Conectores da ventoinha)
Todos os conectores da ventoinha nesta placa-mãe são de 4 pinos. A maioria dos conectores da ventoinha possui um design de inserção à prova de falhas. Ao conectar um cabo da ventoinha, certifique-se de conectá-lo na orientação correta (o fio do conector preto é o fio terra). A função de controle de velocidade requer o uso de uma ventoinha com design de controle de velocidade da ventoinha. Para dissipação de calor ideal, recomenda-se que uma ventoinha do sistema seja instalada dentro do chassi.

Nº do pino	Definição
1	GND
2	Controle de velocidade da tensão
3	Sentido
4	Controle de velocidade PWM

• Certifique-se de conectar os cabos da ventoinha aos conectores da ventoinha para evitar que sua CPU e o sistema superaqueçam. O superaquecimento pode resultar em danos à CPU ou o sistema pode travar.
• Esses conectores da ventoinha não são blocos de jumper de configuração. Não coloque uma tampa de jumper nos conectores.

5. SATA3 0/1/2/3 (Conectores SATA de 6 Gb/s)
   Os conectores SATA estão em conformidade com o padrão SATA de 6 Gb/s e são compatíveis com o padrão SATA de 3 Gb/s e SATA de 1,5 Gb/s. Cada conector SATA suporta um único dispositivo SATA. Os conectores SATA suportam RAID 0, RAID 1 e RAID 10. Consulte o capítulo "Configurando um conjunto RAID" para obter instruções sobre como configurar um array RAID.


   Nº do pino	Definição
   1	GND
   2	TXP
   3	TXN
   4	GND
   5	RXN
   6	RXP
   7	GND

6. M2F_32G (Conector M.2 Socket 3)
   O conector M.2 suporta SSDs M.2 SATA e SSDs M.2 PCIe e suporta configuração SATA RAID. Observe que um SSD M.2 PCIe não pode ser usado para criar um array RAID. Consulte o capítulo "Configurando um conjunto RAID" para obter instruções sobre como configurar um array RAID.

   Siga as etapas abaixo para instalar corretamente um SSD M.2 no conector M.2.
   1. Use uma chave de fenda para soltar o parafuso e a porca da placa-mãe. Localize o orifício de montagem adequado para o SSD M.2 a ser instalado e, em seguida, aparafuse primeiro a porca.
   2. Deslize o SSD M.2 no conector em um ângulo.
   3. Pressione o SSD M.2 para baixo e, em seguida, prenda-o com o parafuso.

      Selecione o orifício adequado para o SSD M.2 a ser instalado e reaperte o parafuso e a porca.

7. SPDIF_O (Conector de saída S/PDIF)
   Este conector suporta saída S/PDIF digital e conecta um cabo de áudio digital S/PDIF (fornecido por placas de expansão) para saída de áudio digital de sua placa-mãe para determinadas placas de expansão, como placas gráficas e placas de som. Por exemplo, algumas placas gráficas podem exigir que você use um cabo de áudio digital S/PDIF para saída de áudio digital de sua placa-mãe para sua placa gráfica se você deseja conectar um monitor HDMI à placa gráfica e ter saída de áudio digital do monitor HDMI ao mesmo tempo. Para obter informações sobre como conectar o cabo de áudio digital S/PDIF, leia atentamente o manual da sua placa de expansão.


   Nº do pino	Definição
   1	SPDIFO
   2	GND

8. F_PANEL (Conector do painel frontal)
   Conecte o interruptor de alimentação, o interruptor de reinicialização, o alto-falante, o interruptor/sensor de intrusão do chassi e o indicador de status do sistema no chassi a este conector de acordo com as atribuições de pinos abaixo. Observe os pinos positivos e negativos antes de conectar os cabos.

   • PLED/PWR_LED (LED de alimentação):

     Status do sistema	LED
     S0	Ligado
     S3/S4/S5	Desligado

     Conecta-se ao indicador de status de energia no painel frontal do gabinete. O LED fica aceso quando o sistema está operando. O LED fica apagado quando o sistema está no estado de suspensão S3/S4 ou desligado (S5). S S

   • PW (Interruptor de energia):
     Conecta-se ao interruptor de energia no painel frontal do gabinete. Você pode configurar a forma de desligar seu sistema usando o interruptor de energia (consulte o capítulo "Configuração do BIOS", "Energia", para obter mais informações).
   • SPEAK (Alto-falante): Conecta-se ao alto-falante no painel frontal do gabinete. O sistema relata o status de inicialização do sistema emitindo um código bipe. Um único bipe curto será ouvido se nenhum problema for detectado na inicialização do sistema.
   • HD (LED de atividade do disco rígido): Conecta-se ao LED de atividade do disco rígido no painel frontal do gabinete. O LED fica aceso quando o disco rígido está lendo ou gravando dados.
   • RES (Interruptor de reset): Conecta-se ao interruptor de reset no painel frontal do gabinete. Pressione o interruptor de reset para reiniciar o computador se ele travar e não conseguir realizar uma reinicialização normal.
   • CI (Header de intrusão no gabinete): Conecta-se ao interruptor/sensor de intrusão no gabinete que pode detectar se a tampa do gabinete foi removida. Esta função requer um gabinete com um interruptor/sensor de intrusão no gabinete.
   • NC: Sem conexão.

     O design do painel frontal pode variar de acordo com o gabinete. Um módulo de painel frontal consiste principalmente em interruptor de energia, interruptor de reset, LED de energia, LED de atividade do disco rígido, alto-falante e etc. Ao conectar o módulo do painel frontal do gabinete a este header, certifique-se de que as atribuições de fios e as atribuições de pinos correspondam corretamente.

9. F_AUDIO (Header de áudio do painel frontal)
   O header de áudio do painel frontal suporta áudio de alta definição (HD) da Intel. Você pode conectar o módulo de áudio do painel frontal do gabinete a este header. Certifique-se de que as atribuições de fios do conector do módulo correspondam às atribuições de pinos do header da placa-mãe. A conexão incorreta entre o conector do módulo e o header da placa-mãe fará com que o dispositivo não funcione ou até mesmo o danifique.


   Nº do pino	Definição
   1	MIC2_L
   2	GND
   3	MIC2_R
   4	NC
   5	LINE2_R
   6	Sense
   7	FAUDIO_JD
   8	Sem pino
   9	LINE2_L
   10	Sense



   Alguns gabinetes fornecem um módulo de áudio do painel frontal que possui conectores separados em cada fio em vez de um único plugue. Para obter informações sobre como conectar o módulo de áudio do painel frontal que possui atribuições de fios diferentes, entre em contato com o fabricante do gabinete.

10. COMA/COMB (Headers de porta serial)
    O header COM pode fornecer uma porta serial através de um cabo de porta COM opcional. Para adquirir o cabo de porta COM opcional, entre em contato com o revendedor local.


    Nº do pino	Definição	Nº do pino	Definição
    1	NDCD-	6	NDSR-
    2	NSIN	7	NRTS-
    3	NSOUT	8	NCTS-
    4	NDTR-	9	NRI-
    5	GND	10	Sem pino

11. LPT (Header de porta paralela)
    O header LPT pode fornecer uma porta paralela através de um cabo de porta LPT opcional. Para adquirir o cabo de porta LPT opcional, entre em contato com o revendedor local.


    Nº do pino	Definição	Nº do pino	Definição	Nº do pino	Definição
    1	STB-	10	GND	19	ACK-
    2	AFD-	11	PD4	20	GND
    3	PD0	12	GND	21	BUSY
    4	ERR-	13	PD5	22	GND
    5	PD1	14	GND	23	PE
    6	INIT-	15	PD6	24	Sem pino
    7	PD2	16	GND	25	SLCT
    8	SLIN-	17	PD7	26	GND
    9	PD3	18	GND

12. F_USB30 (Header USB 3.1 Gen 1)
    O header está em conformidade com a especificação USB 3.1 Gen 1 e USB 2.0 e pode fornecer duas portas USB. Para adquirir o painel frontal opcional de 3,5" que fornece duas portas USB 3.1 Gen 1, entre em contato com o revendedor local.


    Nº do pino	Definição	Nº do pino	Definição
    1	VBUS	11	D2+
    2	SSRX1-	12	D2-
    3	SSRX1+	13	GND
    4	GND	14	SSTX2+
    5	SSTX1-	15	SSTX2-
    6	SSTX1+	16	GND
    7	GND	17	SSRX2+
    8	D1-	18	SSRX2-
    9	D1+	19	VBUS
    10	NC	20	Sem pino

13. F_USB1/F_USB2 (Headers USB 2.0/1.1)
    Os headers estão em conformidade com a especificação USB 2.0/1.1. Cada header USB pode fornecer duas portas USB através de um suporte USB opcional. Para adquirir o suporte USB opcional, entre em contato com o revendedor local.


    Nº do pino	Definição	Nº do pino	Definição
    1	Alimentação (5V)	6	USB DY+
    2	Alimentação (5V)	7	GND
    3	USB DX-	8	GND S
    4	USB DY-	9	Sem pino
    5	USB DX+	10	NC




    • Não conecte o cabo do suporte IEEE 1394 (2x5 pinos) ao conector USB 2.0/1.1.
    • Antes de instalar o suporte USB, certifique-se de desligar o computador e desconectar o cabo de alimentação da tomada para evitar danos ao suporte USB.

14. TPM (Trusted Platform Module Header)
    Você pode conectar um TPM (Trusted Platform Module) a este conector.


    Nº do pino	Definição	Nº do pino	Definição
    1	LCLK	11	LAD0
    2	GND	12	GND
    3	LFRAME	13	NC
    4	Sem pino	14	NC
    5	LRESET	15	SB3V
    6	NC	16	SERIRQ
    7	LAD3	17	GND
    8	LAD2	18	NC
    9	VCC3	19	NC
    10	LAD1	20	NC

15. BAT (Bateria)
    A bateria fornece energia para manter os valores (como configurações do BIOS, informações de data e hora) no CMOS quando o computador está desligado. Substitua a bateria quando a tensão da bateria cair para um nível baixo, ou os valores do CMOS podem não ser precisos ou podem ser perdidos.
    Você pode limpar os valores do CMOS removendo a bateria:

    1. Desligue o computador e desconecte o cabo de alimentação.
    2. Remova cuidadosamente a bateria do suporte da bateria e espere um minuto. (Ou use um objeto de metal como uma chave de fenda para tocar os terminais positivo e negativo do suporte da bateria, fazendo com que eles entrem em curto por 5 segundos.)
    3. Substitua a bateria.
    4. Conecte o cabo de alimentação e reinicie o computador.


• Sempre desligue o computador e desconecte o cabo de alimentação antes de substituir a bateria.
• Substitua a bateria por uma equivalente. Danos aos seus dispositivos podem ocorrer se a bateria for substituída por um modelo incorreto.
• Entre em contato com o local da compra ou revendedor local se não conseguir substituir a bateria sozinho ou tiver dúvidas sobre o modelo da bateria.
• Ao instalar a bateria, observe a orientação do lado positivo (+) e do lado negativo (-) da bateria (o lado positivo deve ficar voltado para cima).
• As baterias usadas devem ser manuseadas de acordo com os regulamentos ambientais locais.

16. CLR_CMOS (Jumper Clear CMOS)
    Use este jumper para limpar a configuração do BIOS e redefinir os valores do CMOS para os padrões de fábrica. Para limpar os valores do CMOS, use um objeto de metal como uma chave de fenda para tocar os dois pinos por alguns segundos.

    	Aberto: Normal
    	Curto: Limpar valores do CMOS

    • Sempre desligue o computador e desconecte o cabo de alimentação da tomada antes de limpar os valores do CMOS.
    • Após a reinicialização do sistema, vá para a Configuração do BIOS para carregar os padrões de fábrica (selecione Load Optimized Defaults) ou configure manualmente as configurações do BIOS (consulte o capítulo "Configuração do BIOS" para configurações do BIOS).

Configuração do BIOS

O BIOS (Sistema Básico de Entrada e Saída) registra os parâmetros de hardware do sistema no CMOS na placa-mãe. Suas principais funções incluem conduzir o Autoteste de Inicialização (POST) durante a inicialização do sistema, salvar os parâmetros do sistema e carregar o sistema operacional, etc. O BIOS inclui um programa de Configuração do BIOS que permite ao usuário modificar as configurações básicas de configuração do sistema ou ativar determinados recursos do sistema. Quando a energia é desligada, a bateria na placa-mãe fornece a energia necessária ao CMOS para manter os valores de configuração no CMOS. Para acessar o programa de Configuração do BIOS, pressione a tecla <Delete> durante o POST quando a energia é ligada. Para atualizar o BIOS, use o utilitário GIGABYTE Q-Flash ou @BIOS.

• O Q-Flash permite que o usuário atualize ou faça backup do BIOS de forma rápida e fácil sem entrar no sistema operacional.
• @BIOS é um utilitário baseado no Windows que pesquisa e baixa a versão mais recente do BIOS da Internet e atualiza o BIOS.

• Como o flash do BIOS é potencialmente arriscado, se você não tiver problemas ao usar a versão atual do BIOS, é recomendável que você não faça o flash do BIOS. Para fazer o flash do BIOS, faça-o com cautela. O flash inadequado do BIOS pode resultar em mau funcionamento do sistema.
• Recomenda-se não alterar as configurações padrão (a menos que você precise) para evitar instabilidade do sistema ou outros resultados inesperados. A alteração inadequada das configurações pode resultar na falha na inicialização do sistema. Se isso ocorrer, tente limpar os valores do CMOS e redefinir a placa para os valores padrão. (Consulte a seção "Load Optimized Defaults" (Carregar padrões otimizados) neste capítulo ou as apresentações do jumper de bateria/limpar CMOS para saber como limpar os valores do CMOS.)

Tela de inicialização

A seguinte tela de logotipo de inicialização aparecerá quando o computador for inicializado.
(Exemplo de versão do BIOS: F1a)

Existem dois modos de BIOS diferentes, como segue, e você pode usar a tecla <F2> para alternar entre os dois modos. O modo Classic Setup (Configuração clássica) fornece configurações detalhadas do BIOS. Você pode pressionar as teclas de seta no teclado para se mover entre os itens e pressionar <Enter> para aceitar ou entrar em um submenu. Ou você pode usar o mouse para selecionar o item desejado. O Easy Mode (Modo fácil) permite que os usuários visualizem rapidamente as informações atuais do sistema ou façam ajustes para obter o desempenho ideal. No Easy Mode (Modo fácil), você pode usar o mouse para se mover pelos itens de configuração.

• Quando o sistema não estiver estável como de costume, selecione o item Load Optimized Defaults (Carregar padrões otimizados) para definir o sistema para seus padrões.
• Os menus de Configuração do BIOS descritos neste capítulo são apenas para referência e podem ser diferentes por versão do BIOS.

M.I.T.

Se o sistema funcionará de forma estável com as configurações de overclock/sobretensão que você fez depende das configurações gerais do seu sistema. Fazer overclock/sobretensão incorretamente pode resultar em danos à CPU, chipset ou memória e reduzir a vida útil desses componentes. Esta página é apenas para usuários avançados e recomendamos que você não altere as configurações padrão para evitar instabilidade do sistema ou outros resultados inesperados. (Alterar inadequadamente as configurações pode resultar na falha de inicialização do sistema. Se isso ocorrer, limpe os valores do CMOS e redefina a placa para os valores padrão.)

• Configurações Avançadas de Frequência
  Valor do Clock do Host
  Exibe a frequência operacional atual do Clock do Host.
  Taxa de Clock da CPU
  Permite que você altere a taxa de clock da CPU instalada. A faixa ajustável depende da CPU que está sendo instalada.
  Frequência da CPU
  Exibe a frequência operacional atual da CPU.
• Configurações Avançadas do Núcleo da CPU
  Taxa de Clock da CPU, Frequência da CPU
  As configurações acima são síncronas àquelas nos mesmos itens no menu Configurações Avançadas de Frequência.
  Core Performance Boost ^(Nota)
  Permite que você determine se deve habilitar a tecnologia Core Performance Boost (CPB), uma tecnologia de aumento de desempenho da CPU. (Padrão: Auto)
  Taxa de Core Performance Boost ^(Nota)
  Permite que você altere a taxa do CPB. A faixa ajustável depende da CPU que está sendo instalada. (Padrão: Auto)
  Taxa de Turbo Performance Boost ^(Nota)
  Permite que você determine se deve melhorar o desempenho da CPU. (Padrão: Desativado)
  Função AMD Cool&Quiet

  Ativado	Permite que o driver AMD Cool'n'Quiet ajuste dinamicamente o clock e o VID da CPU para reduzir a saída de calor do seu computador e seu consumo de energia. (Padrão)
  Desativado	Desativa esta função.

  Modo SVM
  A virtualização aprimorada pela Tecnologia de Virtualização permitirá que uma plataforma execute vários sistemas operacionais e aplicativos em partições independentes. Com a virtualização, um sistema de computador pode funcionar como vários sistemas virtuais. (Padrão: Desativado)
  Modo C6 ^{(Nota 1)}
  Permite que você determine se deve permitir que a CPU entre no modo C6 no estado de parada do sistema. Quando habilitado, a frequência do núcleo da CPU será reduzida durante o estado de parada do sistema para diminuir o consumo de energia. O estado C6 é um estado de economia de energia mais aprimorado do que o C1. (Padrão: Ativado)
  Controle de Estado C Global ^{(Nota 1)}
  Permite que você determine se deve permitir que a CPU entre nos estados C. Quando habilitado, a frequência do núcleo da CPU será reduzida durante o estado de parada do sistema para diminuir o consumo de energia. (Padrão: Ativado)
  Modo SMT ^{(Nota 1)}
  Permite que você habilite ou desabilite a tecnologia Simultaneous Multi-Threading da CPU. Este recurso só funciona para sistemas operacionais que suportam o modo multi-processador. Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)
  Controle Downcore ^{(Nota 1)}
  Permite que você selecione o número de núcleos da CPU a serem habilitados (o número de núcleos da CPU pode variar de acordo com a CPU). Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)
  Extreme Memory Profile (X.M.P.) ^{(Nota 2)}
  Permite que o BIOS leia os dados SPD no(s) módulo(s) de memória XMP para aprimorar o desempenho da memória quando habilitado.

  Desativado	Desativa esta função. (Padrão)
  Profile1	Usa as configurações do Profile 1.
  Profile2 (Nota 2)	Usa as configurações do Profile 2.

  Multiplicador da Memória do Sistema
  Permite que você defina o multiplicador da memória do sistema. Auto define o multiplicador da memória de acordo com os dados SPD da memória. (Padrão: Auto)
  Frequência da Memória (MHz)
  O primeiro valor de frequência da memória é a frequência operacional normal da memória que está sendo usada; o segundo é a frequência da memória que é ajustada automaticamente de acordo com as configurações do Multiplicador da Memória do Sistema.

• Configurações Avançadas de Memória
  Extreme Memory Profile (X.M.P.) (Nota 2), Multiplicador da Memória do Sistema, Frequência da Memória (Mhz)
  As configurações acima são síncronas àquelas nos mesmos itens no menu Configurações Avançadas de Frequência.
  Modo de Temporização da Memória
  Manual e Manual Avançado permitem que as configurações de Intercalação de Canal, Intercalação de Classificação e temporização da memória abaixo sejam configuráveis. As opções são: Auto (padrão), Manual, Manual Avançado.
  Tensão DDR do Perfil
  Ao usar um módulo de memória não XMP ou Extreme Memory Profile (X.M.P.) estiver definido como Desativado, o valor será exibido de acordo com a especificação da sua memória. Quando Extreme Memory Profile (X.M.P.) estiver definido como Profile1 ou Profile2, o valor será exibido de acordo com os dados SPD na memória XMP.
  Intercalação de Canal
  Ativa ou desativa a intercalação de canal de memória. Ativado permite que o sistema acesse simultaneamente diferentes canais da memória para aumentar o desempenho e a estabilidade da memória. Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)
  Intercalação de Classificação
  Ativa ou desativa a intercalação de classificação de memória. Ativado permite que o sistema acesse simultaneamente diferentes classificações da memória para aumentar o desempenho e a estabilidade da memória. Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)

• Subtemporizações da Memória do Canal A/B
  Este submenu fornece configurações de temporização da memória para cada canal de memória. As respectivas telas de configuração de temporização são configuráveis apenas quando o Modo de Temporização da Memória está definido como Manual ou Manual Avançado. Observação: seu sistema pode se tornar instável ou falhar ao inicializar depois de fazer alterações nas temporizações da memória. Se isso ocorrer, redefina a placa para os valores padrão carregando os padrões otimizados ou limpando os valores do CMOS.

• Configurações Avançadas de Tensão
  Este submenu permite que você defina as tensões da CPU, chipset e memória.

• Status de Saúde do PC
  Redefinir Status de Abertura da Caixa

  Desativado	Mantém ou limpa o registro do status de intrusão do chassi anterior. (Padrão)
  Ativado	Limpa o registro do status de intrusão do chassi anterior e o campo Abertura da Caixa mostrará "Não" na próxima inicialização.

  Abertura da Caixa
  Exibe o status de detecção do dispositivo de detecção de intrusão do chassi conectado ao cabeçalho CI da placa-mãe. Se a tampa do chassi do sistema for removida, este campo mostrará "Sim", caso contrário, mostrará "Não". Para limpar o registro de status de intrusão do chassi, defina Redefinir Status de Abertura da Caixa para Ativado, salve as configurações no CMOS e reinicie o sistema.
  Tensão do Canal A/B Vcore da CPU/VDDP da CPU/DRAM/+3,3V/+5V/+12V/VCORE SOC
  Exibe as tensões atuais do sistema.

• Configurações Diversas
  Configuração do Slot PCIe
  Permite que você defina o modo de operação dos slots PCI Express para Gen 1, Gen 2 ou Gen 3. O modo de operação real está sujeito à especificação de hardware de cada slot. Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)
  Aprimoramento 3DMark01
  Permite que você determine se deve aprimorar algum desempenho de benchmark legado. (Padrão: Desativado)

• Configurações do Smart Fan 5
  Monitor
  Permite que você selecione um alvo para monitorar e fazer ajustes adicionais. (Padrão: CPU FAN)
  Controle de Velocidade da Ventoinha
  Permite que você determine se deve habilitar a função de controle de velocidade da ventoinha e ajustar a velocidade da ventoinha.

  Normal	Permite que a ventoinha funcione em diferentes velocidades de acordo com a temperatura. Você pode ajustar a velocidade da ventoinha com o System Information Viewer com base nos requisitos do seu sistema. (Padrão)
  Silent	Permite que a ventoinha funcione em velocidades lentas.
  Manual	Permite que você controle a velocidade da ventoinha no gráfico de curva.
  Full Speed	Permite que a ventoinha funcione em velocidades máximas.

  Ventoinha Control Use Temperature Input
  Permite que você selecione a temperatura de referência para o controle de velocidade da ventoinha.
  Intervalo de Temperatura
  Permite que você selecione o intervalo de temperatura para a mudança de velocidade da ventoinha.
  Modo de Controle da Ventoinha

  Auto	Permite que o BIOS detecte automaticamente o tipo de ventoinha instalada e define o modo de controle ideal. (Padrão)
  Voltage	O modo de tensão é recomendado para uma ventoinha de 3 pinos.
  PWM	O modo PWM é recomendado para uma ventoinha de 4 pinos.

  Temperatura
  Exibe a temperatura atual da área de destino selecionada.
  Velocidade da Ventoinha
  Exibe as velocidades atuais da ventoinha.
  Aviso de Temperatura
  Define o limite de aviso para a temperatura. Quando a temperatura exceder o limite, o BIOS emitirá um som de aviso. As opções são: Desativado (padrão), 60º C/140º F, 70º C/158º F, 80º C/176º F, 90º C/194º F
  Aviso de Falha da Ventoinha
  Permite que o sistema emita um som de aviso se a ventoinha não estiver conectada ou falhar. Verifique a condição da ventoinha ou a conexão da ventoinha quando isso ocorrer. (Padrão: Desativado)

^(Note) Este item está presente apenas quando você instala uma CPU que suporta este recurso.
^{(Note 1)} Este item está presente apenas quando você instala uma CPU que suporta este recurso.
^{(Note 2)} Este item está presente apenas quando você instala uma CPU e um módulo de memória que suportam este recurso.

Sistema

Esta seção fornece informações sobre o modelo da sua placa-mãe e a versão da BIOS. Você também pode selecionar o idioma padrão usado pela BIOS e definir manualmente a hora do sistema.
System Language
Seleciona o idioma padrão usado pela BIOS.
System Date
Define a data do sistema. O formato da data é semana (somente leitura), mês, data e ano. Use <Enter> para alternar entre os campos Mês, Data e Ano e use a tecla <Page Up> ou <Page Down> para definir o valor desejado.
System Time
Define a hora do sistema. O formato da hora é hora, minuto e segundo. Por exemplo, 1 p.m. é 13:00:00. Use <Enter> para alternar entre os campos Hora, Minuto e Segundo e use a tecla <Page Up> ou <Page Down> para definir o valor desejado.
Access Level
Exibe o nível de acesso atual, dependendo do tipo de proteção por senha usada. (Se nenhuma senha for definida, o padrão será exibido como Administrador.) O nível de Administrador permite que você faça alterações em todas as configurações da BIOS; o nível de Usuário permite que você faça alterações apenas em determinadas configurações da BIOS, mas não em todas.

BIOS

Prioridades de Opção de Inicialização
Especifica a ordem geral de inicialização a partir dos dispositivos disponíveis. Dispositivos de armazenamento removíveis que suportam o formato GPT serão prefixados com a string "UEFI:" na lista de dispositivos de inicialização. Para inicializar a partir de um sistema operacional que suporte particionamento GPT, selecione o dispositivo prefixado com a string "UEFI:". Ou, se você quiser instalar um sistema operacional que suporte particionamento GPT, como o Windows 7 de 64 bits, selecione a unidade óptica que contém o disco de instalação do Windows 7 de 64 bits e que é prefixada com a string "UEFI:".
Prioridades BBS da Unidade de Disco Rígido/CD/DVD ROM/Unidade de Disquete/Dispositivo de Rede
Especifica a ordem de inicialização para um tipo de dispositivo específico, como unidades de disco rígido, unidades ópticas, unidades de disquete e dispositivos que suportam a função Boot from LAN (Inicialização da LAN), etc. Pressione <Enter> neste item para entrar no submenu que apresenta os dispositivos do mesmo tipo que estão conectados. Este item está presente apenas se pelo menos um dispositivo deste tipo estiver instalado.
Estado Bootup NumLock
Ativa ou desativa o recurso Numlock no teclado numérico do teclado após o POST. (Padrão: Ativado)
Opção de Segurança
Especifica se uma senha é necessária cada vez que o sistema é inicializado ou apenas quando você entra na configuração do BIOS. Depois de configurar este item, defina as senhas em Senha do Administrador/Senha do Usuário.

Configuração	Uma senha é necessária apenas para entrar no programa de configuração do BIOS.
Sistema	Uma senha é necessária para inicializar o sistema e para entrar no programa de configuração do BIOS. (Padrão)

Mostrar LOGOTIPO em Tela Cheia
Permite determinar se o Logotipo da GIGABYTE deve ser exibido na inicialização do sistema. Desativado pula o Logotipo da GIGABYTE quando o sistema é iniciado. (Padrão: Ativado)
Inicialização Rápida
Ativa ou desativa a Inicialização Rápida para encurtar o processo de inicialização do SO. Ultra Rápido fornece a velocidade de inicialização mais rápida. (Padrão: Desativado)
Suporte SATA

Todos os Dispositivos Sata	Todos os dispositivos SATA são funcionais no sistema operacional e durante o POST.
Apenas o HDD da Última Inicialização	Exceto pela unidade de inicialização anterior, todos os dispositivos SATA são desativados antes que o processo de inicialização do SO seja concluído. (Padrão)

Este item é configurável apenas quando a Inicialização Rápida está definida como Ativada ou Ultra Rápida.
Suporte VGA
Permite selecionar qual tipo de sistema operacional inicializar.

Automático	Ativa apenas a ROM de opção legada.
Driver EFI	Ativa a ROM de opção EFI. (Padrão)

Este item é configurável apenas quando a Inicialização Rápida está definida como Ativada ou Ultra Rápida.
Suporte USB

Desativado	Todos os dispositivos USB são desativados antes que o processo de inicialização do SO seja concluído.
Inicialização Completa	Todos os dispositivos USB são funcionais no sistema operacional e durante o POST. (Padrão)
Inicialização Parcial	Parte dos dispositivos USB são desativados antes que o processo de inicialização do SO seja concluído.

Este item é configurável apenas quando a Inicialização Rápida está definida como Ativada. Esta função é desativada quando a Inicialização Rápida está definida como Ultra Rápida.
Suporte a Dispositivos PS2

Desativado	Todos os dispositivos PS/2 são desativados antes que o processo de inicialização do SO seja concluído.
Ativado	Todos os dispositivos PS/2 são funcionais no sistema operacional e durante o POST. (Padrão)

Este item é configurável apenas quando a Inicialização Rápida está definida como Ativada. Esta função é desativada quando a Inicialização Rápida está definida como Ultra Rápida.
Suporte ao Driver da Pilha de Rede

Desativado	Desativa a inicialização a partir da rede. (Padrão)
Ativado	Ativa a inicialização a partir da rede.

Este item é configurável apenas quando a Inicialização Rápida está definida como Ativada ou Ultra Rápida.
Recursos do Windows 10
Permite selecionar o sistema operacional a ser instalado. (Padrão: Outro SO)
Suporte CSM
Ativa ou desativa o UEFI CSM (Compatibility Support Module - Módulo de Suporte de Compatibilidade) para suportar um processo de inicialização de PC legado.

Ativado	Ativa o UEFI CSM. (Padrão)
Desativado	Desativa o UEFI CSM e suporta apenas o processo de inicialização do UEFI BIOS.

Este item é configurável apenas quando os Recursos do Windows 10 estão definidos como Windows 10 ou Windows 10 WHQL.
ROM de Opção de Inicialização LAN PXE
Permite selecionar se deve ativar a ROM de opção legada para o controlador LAN. (Padrão: Desativado) Este item é configurável apenas quando o Suporte CSM está definido como Ativado.
Controle da Opção de Inicialização de Armazenamento
Permite selecionar se deve ativar o UEFI ou a ROM de opção legada para o controlador do dispositivo de armazenamento.

Desativado	Desativa a ROM de opção.
Apenas UEFI	Ativa apenas a ROM de opção UEFI.
Apenas Legado	Ativa apenas a ROM de opção legada. (Padrão)

Este item é configurável apenas quando o Suporte CSM está definido como Ativado.
Outra Prioridade de ROM de Dispositivo PCI
Permite selecionar se deve ativar o UEFI ou a ROM de opção Legada para o controlador de dispositivo PCI diferente dos controladores LAN, de dispositivo de armazenamento e gráficos.

Desativado	Desativa a ROM de opção.
Apenas UEFI	Ativa apenas a ROM de opção UEFI. (Padrão)
Apenas Legado	Ativa apenas a ROM de opção legada.

Pilha de Rede
Desativa ou ativa a inicialização a partir da rede para instalar um SO de formato GPT, como instalar o SO a partir do servidor Windows Deployment Services. (Padrão: Desativado)
Suporte Ipv4 PXE
Ativa ou desativa o Suporte IPv4 PXE. Este item é configurável apenas quando a Pilha de Rede está ativada.
Suporte Ipv4 HTTP
Ativa ou desativa o suporte à inicialização HTTP para IPv4. Este item é configurável apenas quando a Pilha de Rede está ativada.
Suporte Ipv6 PXE
Ativa ou desativa o Suporte IPv6 PXE. Este item é configurável apenas quando a Pilha de Rede está ativada.
Suporte Ipv6 HTTP
Ativa ou desativa o suporte à inicialização HTTP para IPv6. Este item é configurável apenas quando a Pilha de Rede está ativada.
Senha do Administrador
Permite configurar uma senha de administrador. Pressione <Enter> neste item, digite a senha e pressione <Enter>. Você será solicitado a confirmar a senha. Digite a senha novamente e pressione <Enter>. Você deve inserir a senha de administrador (ou senha de usuário) na inicialização do sistema e ao entrar na configuração do BIOS. Diferente da senha de usuário, a senha de administrador permite que você faça alterações em todas as configurações do BIOS.
Senha do Usuário
Permite configurar uma senha de usuário. Pressione <Enter> neste item, digite a senha e pressione <Enter>. Você será solicitado a confirmar a senha. Digite a senha novamente e pressione <Enter>. Você deve inserir a senha de administrador (ou senha de usuário) na inicialização do sistema e ao entrar na configuração do BIOS. No entanto, a senha de usuário permite apenas que você faça alterações em certas configurações do BIOS, mas não em todas. Para cancelar a senha, pressione <Enter> no item de senha e, quando solicitado a senha, insira a correta primeiro. Quando solicitado uma nova senha, pressione <Enter> sem inserir nenhuma senha. Pressione <Enter> novamente quando solicitado a confirmar.
OBSERVAÇÃO: Antes de definir a Senha do Usuário, certifique-se de definir primeiro a Senha do Administrador.

Periféricos

AMD CPU fTPM
Ativa ou desativa a função TPM 2.0 integrada na CPU AMD. (Padrão: Ativado)
Dispositivo de Vídeo Primário ^(Nota)
Especifica a primeira inicialização da exibição do monitor a partir da placa de vídeo PCI Express instalada ou dos gráficos integrados.

Vídeo IGD	Define os gráficos integrados como a primeira exibição.
NB Vídeo do Slot PCIe	Define a placa de vídeo PCI Express no slot PCI Express controlado pela North Bridge como a primeira exibição. (Padrão)

LED Ambiente
Ativa ou desativa o LED de áudio integrado. (Padrão: Ligado)
Suporte USB Legado
Permite que o teclado/mouse USB seja usado no MS-DOS. (Padrão: Ativado)
XHCI Hand-off
Determina se deve ativar o recurso XHCI Hand-off para um sistema operacional sem suporte a XHCI Hand-off. (Padrão: Ativado)
EHCI Hand-off
Determina se deve ativar o recurso EHCI Hand-off para um sistema operacional sem suporte a EHCI Hand-off. (Padrão: Desativado)
Emulação da Porta 60/64
Ativa ou desativa a emulação das portas de E/S 64h e 60h. Isso deve ser ativado para suporte legado completo para teclados/mouses USB no MS-DOS ou em um sistema operacional que não oferece suporte nativo a dispositivos USB. (Padrão: Desativado)
Suporte ao Driver de Armazenamento em Massa USB
Ativa ou desativa o suporte para dispositivos de armazenamento USB. (Padrão: Ativado)
Dispositivos de Armazenamento USB
Exibe uma lista de dispositivos de armazenamento em massa USB conectados. Este item aparece apenas quando um dispositivo de armazenamento USB está instalado.

• Computação Confiável
  Ativa ou desativa o Trusted Platform Module (TPM).
• Configuração Super IO
  Porta Serial 1 (Conector COMA Integrado)
  Ativa ou desativa a porta serial integrada. (Padrão: Ativado)
  Porta Serial 2 (Conector COMB Integrado)
  Ativa ou desativa a porta serial integrada. (Padrão: Ativado)
  Porta Paralela
  Ativa ou desativa a porta paralela integrada. (Padrão: Ativado)
• Configuração NVMe
  Exibe informações sobre seu SSD PCIe M.2 NVME, se instalado.
• Configuração do Controlador SATA OffBoard
  Exibe informações sobre seu SSD PCIe M.2, se instalado.

Chipset

IOMMU
Ativa ou desativa o suporte a AMD IOMMU. (Padrão: Automático)
Gráficos Integrados ^(Nota)
Ativa ou desativa a função de gráficos integrados.

Automático	O BIOS ativará ou desativará automaticamente os gráficos integrados, dependendo da placa de vídeo instalada. (Padrão)
Desativado	Desativa os gráficos integrados.

Tamanho do Buffer de Frame UMA ^(Nota)
O tamanho do buffer de frame é a quantidade total de memória do sistema alocada exclusivamente para o controlador de gráficos integrado. O MS-DOS, por exemplo, usará apenas esta memória para exibição. As opções são: Automático (padrão), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
Modo SATA
Ativa ou desativa o RAID para os controladores SATA integrados no Chipset ou configura os controladores SATA para o modo AHCI.

RAID	Ativa o RAID para o controlador SATA.
AHCI	Configura os controladores SATA para o modo AHCI. Advanced Host Controller Interface (AHCI) é uma especificação de interface que permite que o driver de armazenamento habilite recursos Serial ATA avançados, como Native Command Queuing e hot plug. (Padrão)

Ativar Porta SATA APU (Conector M2F_32G)
Ativa ou desativa o controlador SATA integrado na CPU. (Padrão: Ativado)
Ativar Porta SATA Chipset (Conectores SATA3 0, 1, 2, 3)
Ativa ou desativa o controlador SATA integrado no Chipset. (Padrão: Ativado)
Porta 0 SATA APU (Conector M2F_32G)
Exibe as informações do dispositivo M.2 SATA conectado. As informações aparecem apenas quando um dispositivo M.2 SATA está instalado.
Porta 0/1/2/3 SATA Chipset (Conectores SATA3 0, 1, 2, 3)
Exibe as informações do(s) dispositivo(s) SATA conectado(s).

^(Nota) Este item está presente apenas quando você instala uma CPU que oferece suporte a este recurso.

Energia

AC BACK
Determina o estado do sistema após o retorno da energia de uma perda de energia CA.

Memória	O sistema retorna ao seu último estado ativo conhecido após o retorno da energia CA.
Always On (Sempre ligado)	O sistema é ligado após o retorno da energia CA.
Always Off (Sempre desligado)	O sistema permanece desligado após o retorno da energia CA. (Padrão)

Power On By Keyboard
Permite que o sistema seja ligado por um evento de ativação do teclado PS/2.
Observação: Para usar esta função, você precisa de uma fonte de alimentação ATX que forneça pelo menos 1A no cabo +5VSB.

Disabled (Desativado)	Desativa esta função. (Padrão)
Password (Senha)	Defina uma senha com 1~5 caracteres para ligar o sistema.
Keyboard 98	Pressione o botão POWER no teclado Windows 98 para ligar o sistema.
Any key (Qualquer tecla)	Pressione qualquer tecla para ligar o sistema.

Power On Password
Defina a senha quando Power On By Keyboard estiver definido como Password (Senha). Pressione <Enter> neste item e defina uma senha com até 5 caracteres e pressione <Enter> para aceitar. Para ligar o sistema, digite a senha e pressione <Enter>.
Observação: Para cancelar a senha, pressione <Enter> neste item. Quando solicitado a senha, pressione <Enter> novamente sem inserir a senha para limpar as configurações de senha.
Power On By Mouse
Permite que o sistema seja ligado por um evento de ativação do mouse PS/2.
Observação: Para usar esta função, você precisa de uma fonte de alimentação ATX que forneça pelo menos 1A no cabo +5VSB.

Disabled (Desativado)	Desativa esta função. (Padrão)
Move (Mover)	Mova o mouse para ligar o sistema.
Double Click (Clique duplo)	Clique duas vezes no botão esquerdo do mouse para ligar o sistema.

ErP
Determina se o sistema deve consumir menos energia no estado S5 (desligamento). Observação: Quando este item é definido como Enabled (Ativado), as seguintes funções ficarão indisponíveis: Resume by Alarm, ativação de evento PME, ligar por mouse, ligar por teclado e Wake on LAN.
Soft-Off by PWR-BTTN
Configura a forma de desligar o computador no modo MS-DOS usando o botão de energia.

Instant-Off (Desligamento instantâneo)	Pressione o botão de energia e o sistema será desligado instantaneamente. (Padrão)
Delay 4 Sec. (Atraso de 4 segundos)	Pressione e segure o botão de energia por 4 segundos para desligar o sistema. Se o botão de energia for pressionado por menos de 4 segundos, o sistema entrará no modo de suspensão.

Resume by Alarm
Determina se o sistema deve ser ligado em um horário desejado. (Padrão: Disabled (Desativado)) Se ativado, defina a data e hora da seguinte forma:
Wake up day: Ligue o sistema em um horário específico em cada dia ou em um dia específico em um mês.
Wake up hour/minute/second: Defina a hora em que o sistema será ligado automaticamente.
Observação: Ao usar esta função, evite o desligamento inadequado do sistema operacional ou a remoção da energia CA, caso contrário, as configurações podem não ser eficazes.
Wake on LAN
Ativa ou desativa a função Wake on LAN. (Padrão: Enabled (Ativado))
High Precision Event Timer
Ativa ou desativa o High Precision Event Timer (HPET) no sistema operacional. (Padrão: Enabled (Ativado))

Salvar e sair

Save & Exit Setup
Pressione **SIGNlt;Enter> neste item e selecione Yes (Sim). Isso salva as alterações no CMOS e sai do programa de configuração do BIOS. Selecione No ou pressione <Esc> para retornar ao menu principal de configuração do BIOS.
Exit Without Saving
Pressione <Enter> neste item e selecione Yes (Sim). Isso sai da configuração do BIOS sem salvar as alterações feitas na configuração do BIOS no CMOS. Selecione No ou pressione <Esc> para retornar ao menu principal de configuração do BIOS.
Load Optimized Defaults
Pressione <Enter> neste item e selecione Yes (Sim) para carregar as configurações padrão ideais do BIOS. As configurações padrão do BIOS ajudam o sistema a operar em estado ideal. Sempre carregue os padrões otimizados após atualizar o BIOS ou após limpar os valores do CMOS.
Boot Override
Permite que você selecione um dispositivo para inicializar imediatamente. Pressione <Enter> no dispositivo que você selecionar e selecione Yes (Sim) para confirmar. Seu sistema será reiniciado automaticamente e inicializado a partir desse dispositivo.
Save Profiles
Esta função permite que você salve as configurações atuais do BIOS em um perfil. Você pode criar até 8 perfis e salvar como Setup Profile 1~ Setup Profile 8. Pressione <Enter> para concluir. Ou você pode selecionar Select File in HDD/FDD/USB para salvar o perfil no seu dispositivo de armazenamento.
Load Profiles
Se o seu sistema se tornar instável e você tiver carregado as configurações padrão do BIOS, você pode usar esta função para carregar as configurações do BIOS de um perfil criado antes, sem os problemas de reconfigurar as configurações do BIOS. Primeiro selecione o perfil que você deseja carregar e pressione <Enter> para concluir. Você pode selecionar Select File in HDD/FDD/USB para inserir o perfil criado anteriormente a partir do seu dispositivo de armazenamento ou carregar o perfil criado automaticamente pelo BIOS, como reverter as configurações do BIOS para as últimas configurações que funcionaram corretamente (último registro bom conhecido).

Configurando um conjunto RAID

Níveis de RAID

	RAID 0	RAID 1	RAID 10
Número mínimo de discos rígidos	≥2	2	4
Capacidade da matriz	Número de discos rígidos * Tamanho da menor unidade	Tamanho da menor unidade	(Número de discos rígidos/2) * Tamanho da menor unidade
Tolerância a falhas	Não	Sim	Sim

Antes de começar, prepare os seguintes itens:

• Pelo menos dois discos rígidos SATA ou SSD M.2 SATA. (Para garantir o desempenho ideal, recomenda-se que você use dois discos rígidos com modelo e capacidade idênticos).
• Um disco de configuração do Windows.
• Disco de driver da placa-mãe.
• Uma unidade flash USB.

Configurando controladores SATA

1. Instalando discos rígidos
   Instale os discos rígidos/SSDs nos conectores SATA/M.2 na placa-mãe. Em seguida, conecte os conectores de alimentação da fonte de alimentação aos discos rígidos.

2. Configurando o modo do controlador SATA na configuração do BIOS
   Certifique-se de configurar o modo do controlador SATA corretamente na configuração do BIOS do sistema.
   Passos:
   1. Ligue o computador e pressione <Delete> para entrar na configuração do BIOS durante o POST (Power-On Self-Test). Em Chipset, certifique-se de que APU SATA Port Enable e Chipset SATA Port Enable estejam ativados. Defina SATA Mode como RAID. Em seguida, salve as configurações e reinicie o computador.
   2. Se você deseja configurar o RAID UEFI, siga as etapas em "C-1". Para entrar no RAID ROM legado, salve as configurações e saia da configuração do BIOS. Consulte "C-2" para obter mais informações.

Os menus de configuração do BIOS descritos nesta seção podem diferir das configurações exatas para sua placa-mãe. As opções reais do menu de configuração do BIOS que você verá dependerão da placa-mãe que você possui e da versão do BIOS.

3. 1. Configuração de RAID UEFI
      Apenas o Windows 10 de 64 bits suporta a configuração de RAID UEFI.
      Etapa:
      1. Na configuração do BIOS, vá para BIOS e defina Windows 10 Features como Windows 10 e CSM Support como Disabled. Salve as alterações e saia da configuração do BIOS.
      2. Após a reinicialização do sistema, entre na configuração do BIOS novamente. Em seguida, entre no sub-menu Peripherals\RAIDXpert2 Configuration Utility.
      3. Na tela RAIDXpert2 Configuration Utility, pressione <Enter> em Array Management para entrar na tela Create Array. Em seguida, selecione um nível RAID. Os níveis de RAID suportados incluem RAID 0, RAID 1 e RAID 10 (as seleções disponíveis dependem do número de discos rígidos instalados). Em seguida, pressione <Enter> em Select Physical Disks para entrar na tela Select Physical Disks.
      4. Na tela Select Physical Disks, selecione os discos rígidos a serem incluídos na matriz RAID e defina-os como Enabled. Em seguida, use a tecla de seta para baixo para mover para Apply Changes e pressione <Enter>. Em seguida, retorne à tela anterior e defina Array Size, Array Size Unit, Read Cache Policy e Write Cache Policy.
      5. Depois de definir a capacidade, mova para Create Array e pressione <Enter> para começar.
      6. Após a conclusão, você será levado de volta para a tela Array Management. Em Manage Array Properties, você pode ver o novo volume RAID e informações sobre o nível RAID, nome da matriz, capacidade da matriz, etc.
   2. Configurando o RAID ROM legado
      Entre no utilitário de configuração do RAID BIOS legado para configurar uma matriz RAID. Ignore esta etapa e continue com a instalação do sistema operacional Windows para uma configuração não RAID.
      Etapa:

1. Depois que o teste de memória POST começar e antes do início da inicialização do sistema operacional, procure uma mensagem que diga "Press <Ctrl-R> to Configure" (Pressione <Ctrl-R> para configurar). Pressione <Ctrl> + <R> para entrar no utilitário de configuração do RAID BIOS.
2. Para criar uma nova matriz, pressione <Enter> na opção Create Array.
3. A barra de seleção se moverá para a seção Disks à direita da tela. Selecione os discos rígidos a serem incluídos na matriz RAID. Use a tecla de seta para cima ou para baixo para selecionar um disco rígido e pressione <Insert>. O disco rígido selecionado será mostrado em verde. Para usar todos os discos rígidos, basta pressionar <A> para selecionar tudo. Em seguida, pressione <Enter> e a barra de seleção se moverá para a seção User Input no canto inferior esquerdo da tela.
4. Primeiro, selecione um modo RAID e pressione <Enter>. As seleções disponíveis dependem do número de discos rígidos instalados. Em seguida, siga as instruções na tela para especificar o tamanho da matriz. Você pode selecionar All available space (Todo o espaço disponível) para usar o tamanho máximo permitido ou usar a tecla de seta para cima ou para baixo para ajustar o tamanho e pressione <Enter>.
5. Selecione um modo de cache. As opções incluem Read/Write (Leitura/Gravação), Read Only (Somente leitura) e None (Nenhum). Em seguida, pressione <Enter> para prosseguir.
6. Finalmente, uma mensagem que diz "Confirm Creation of Array" (Confirmar criação da matriz) aparecerá. Pressione <C> para confirmar ou <Esc> para retornar à tela anterior.
7. Quando concluído, você verá a nova matriz na tela principal. Para sair do utilitário RAID BIOS, pressione <Esc> e, em seguida, pressione <C> para confirmar.

Instalando o driver SATA RAID/AHCI e o sistema operacional
Com as configurações corretas do BIOS, você está pronto para instalar o sistema operacional.

Instalando o sistema operacional
Como alguns sistemas operacionais já incluem o driver SATA RAID/AHCI, você não precisa instalar o driver RAID/AHCI separado durante o processo de instalação do Windows. Depois que o sistema operacional for instalado, recomendamos que você instale todos os drivers necessários do disco de driver da placa-mãe usando "Xpress Install" para garantir o desempenho e a compatibilidade do sistema. Se o sistema operacional a ser instalado exigir que você forneça um driver SATA RAID/AHCI adicional durante o processo de instalação do SO, consulte as etapas abaixo:

1. Copie a pasta Hw10 na pasta \Boot no disco do driver para sua unidade flash USB.
2. Inicialize a partir do disco de configuração do Windows e execute as etapas padrão de instalação do SO. Quando a tela solicitar que você carregue o driver, selecione Browse (Procurar).
3. Insira a unidade flash USB e, em seguida, procure o local do driver. O local do driver é o seguinte: \Hw10\RAID\x64
4. Selecione AMD-RAID Bottom Device primeiro e clique em Next (Avançar) para carregar o driver. Em seguida, selecione AMD-RAID Controller e clique em Next (Avançar) para carregar o driver. Finalmente, continue a instalação do SO.

Visite o site da GIGABYTE para obter detalhes sobre como configurar uma matriz RAID.

Instalação de Drivers

• Antes de instalar os drivers, primeiro instale o sistema operacional. (As instruções a seguir usam o Windows 10 como o sistema operacional de exemplo.)
• Depois de instalar o sistema operacional, insira o disco de driver da placa-mãe na unidade óptica. Clique no mensagem "Tap to choose what happens with this disc" (Toque para escolher o que acontece com este disco) no canto superior direito da tela e selecione "Run Run.exe" (Executar Run.exe). (Ou vá para Meu Computador, clique duas vezes na unidade óptica e execute o programa Run.exe.)

"Xpress Install" irá escanear automaticamente seu sistema e, em seguida, listar todos os drivers que são recomendados para instalar. Você pode clicar no botão Xpress Install e o "Xpress Install" instalará todos os drivers selecionados. Ou clique na seta ícone para instalar individualmente os drivers que você precisa.

Visite o site da GIGABYTE para obter mais informações sobre o software.

Visite o site da GIGABYTE para obter detalhes sobre como configurar o software de áudio.

Contate-nos
GIGA-BYTE TECHNOLOGY CO., LTD.
Endereço: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Suporte técnico e não técnico (Vendas/Marketing): http://esupport.gigabyte.com
Endereço WEB (Inglês): http://www.gigabyte.com
Endereço WEB (Chinês): http://www.gigabyte.tw

• GIGABYTE eSupport
  Para enviar uma pergunta técnica ou não técnica (Vendas/Marketing), acesse: http://esupport.gigabyte.com


Identificando a revisão da sua placa-mãe
O número de revisão na sua placa-mãe se parece com este: "REV: X.X." Por exemplo, "REV: 1.0" significa que a revisão da placa-mãe é 1.0. Verifique a revisão da sua placa-mãe antes de atualizar o BIOS, drivers ou ao procurar informações técnicas.
Exemplo:

Para obter mais detalhes sobre o produto, visite o site da GIGABYTE.

Direitos autorais
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Todos os direitos reservados. As marcas comerciais mencionadas neste manual são legalmente registradas por seus respectivos proprietários.

Referências

• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Baixar manual

Aqui você pode baixar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Baixar GIGABYTE GA-A320MA-M.2 - Manual da placa-mãe

Idiomas disponíveis
