GA-A320MA-M.2 alaplap elrendezése

A doboz tartalma

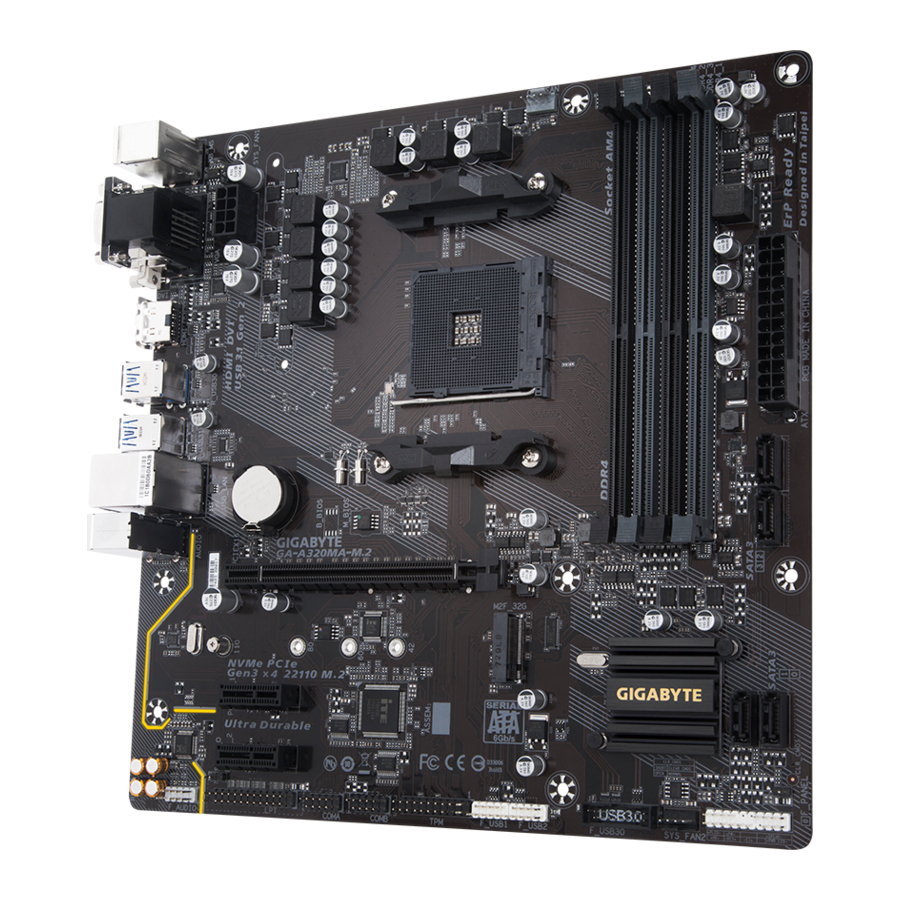

GA-A320MA-M.2 alaplap
Alaplap illesztőprogram lemeze
Felhasználói kézikönyv
Két SATA kábel
I/O pajzs

* A fenti doboz tartalma csak tájékoztató jellegű, és a tényleges elemek a termékcsomagtól függenek.
A doboz tartalma előzetes értesítés nélkül változhat.

Hardver telepítése

Telepítési óvintézkedések

Az alaplap számos érzékeny elektronikus áramkört és alkatrészt tartalmaz, amelyek az elektrosztatikus kisülés (ESD) következtében károsodhatnak. Telepítés előtt figyelmesen olvassa el a felhasználói kézikönyvet, és kövesse az alábbi eljárásokat:

Telepítés előtt győződjön meg arról, hogy a ház alkalmas az alaplaphoz.
Telepítés előtt ne távolítsa el vagy törje le az alaplap S/N (sorozatszám) matricáját vagy a forgalmazó által biztosított garanciamatricát. Ezek a matricák szükségesek a garancia érvényesítéséhez.
Mindig áramtalanítsa a váltóáramot úgy, hogy kihúzza a tápkábelt a konnektorból az alaplap vagy más hardverkomponensek beszerelése vagy eltávolítása előtt.
Amikor hardverkomponenseket csatlakoztat az alaplapon lévő belső csatlakozókhoz, győződjön meg arról, hogy azok szorosan és biztonságosan vannak csatlakoztatva.
Az alaplap kezelésekor kerülje a fém vezetékek vagy csatlakozók megérintését.
A legjobb, ha elektrosztatikus kisülés (ESD) csuklópántot visel elektronikus alkatrészek, például alaplap, CPU vagy memória kezelésekor. Ha nincs ESD csuklópántja, tartsa szárazon a kezét, és először érintsen meg egy fémtárgyat a statikus elektromosság megszüntetése érdekében.
Az alaplap beszerelése előtt helyezze azt antisztatikus párnára vagy elektrosztatikus árnyékoló tartályba.
Mielőtt csatlakoztatná vagy kihúzná a tápkábelt az alaplapból, győződjön meg arról, hogy a tápegység ki van kapcsolva.
A bekapcsolás előtt győződjön meg arról, hogy a tápfeszültség a helyi feszültségszabványnak megfelelően van beállítva.
A termék használata előtt ellenőrizze, hogy a hardverkomponensek összes kábele és tápcsatlakozója csatlakoztatva van-e.
Az alaplap károsodásának elkerülése érdekében ne engedje, hogy csavarok érintkezzenek az alaplap áramkörével vagy annak alkatrészeivel.
Győződjön meg arról, hogy nincsenek az alaplapon vagy a számítógépházon belül maradt csavarok vagy fém alkatrészek.
Ne helyezze a számítógépet egyenetlen felületre.
Ne helyezze a számítógépet magas hőmérsékletű vagy nedves környezetbe.
A számítógép bekapcsolása a telepítési folyamat során a rendszer alkatrészeinek károsodásához, valamint a felhasználó fizikai sérüléséhez vezethet.
Ha bizonytalan bármely telepítési lépéssel kapcsolatban, vagy problémája van a termék használatával kapcsolatban, forduljon egy minősített számítógép-szerelőhöz.
Ha adaptert, hosszabbító tápkábelt vagy elosztót használ, feltétlenül olvassa el a telepítési és/vagy földelési utasításokat.

Termékjellemzők

CPU	AM4 foglalat: AMD Ryzen ™ processzor AMD 7. generációs A-sorozatú/Athlon ™ processzorok (A legfrissebb CPU-támogatási listáért látogasson el a GIGABYTE webhelyére.)
Chipset	AMD A320
Memória	4 x DDR4 DIMM foglalat, amely akár 64 GB rendszermemóriát is támogat Kétcsatornás memória architektúra DDR4 2667 ^{(Megjegyzés)}/2400/2133 MHz-es memóriamodulok támogatása ECC Un-buffered DIMM 1Rx8/2Rx8 memóriamodulok támogatása (nem-ECC módban működik) Nem-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memóriamodulok támogatása Extreme Memory Profile (XMP) memóriamodulok támogatása (A legfrissebb támogatott memóriasebességek és memóriamodulokért látogasson el a GIGABYTE webhelyére.)
Integrált grafika	Integrált grafikus processzor: 1 x D-Sub port, amely maximum 1920x1200@60 Hz felbontást támogat 1 x DVI-D port, amely maximum 1920x1200@60 Hz felbontást támogat * A DVI-D port nem támogatja a D-Sub csatlakozást adapterrel. 1 x HDMI port, amely maximum 4096x2160@24 Hz felbontást támogat * A HDMI 1.4 verzió támogatása. Akár 3 kijelző egyidejű támogatása Maximum 2 GB osztott memória
Hang	Realtek ® ALC887 kodek High Definition Audio 2/4/5.1/7.1 csatornás * A 7.1 csatornás hang konfigurálásához HD előlapi hangmodult kell használnia, és engedélyeznie kell a többcsatornás hangfunkciót a hangillesztőprogramon keresztül. S/PDIF kimenet támogatása
LAN	Realtek ® GbE LAN chip (10/100/1000 Mbit)
Bővítőhelyek	1x PCI Express x16 bővítőhely, x16-on fut (PCIEX16) ^{(Megjegyzés)} (A PCIEX16 bővítőhely megfelel a PCI Express 3.0 szabványnak.) 2x PCI Express x1 bővítőhely (A PCIEX1 bővítőhelyek megfelelnek a PCI Express 2.0 szabványnak.)
Tároló interfész	1 x M.2 csatlakozó (Socket 3, M key, 2242/2260/2280/22110 típusú SATA és PCIe x4 ^{(Megjegyzés)} /x2 SSD támogatás) 4 x SATA 6Gb/s csatlakozó RAID 0, RAID 1 és RAID 10 támogatása
USB	Chipset: 1 x USB 3.1 Gen 2 Type-A port (piros) a hátlapon 2 x USB 3.1 Gen 1 port (a belső USB-fejlécen keresztül érhető el) 6 x USB 2.0/1.1 port (2 port a hátlapon, 4 port a belső USB-fejléceken keresztül érhető el) CPU: 3 x USB 3.1 Gen 1 port a hátlapon
Belső csatlakozók	1 x 24-tűs ATX fő tápcsatlakozó 1 x 8-tűs ATX 12V tápcsatlakozó 1 x M.2 Socket 3 csatlakozó 4 x SATA 6Gb/s csatlakozó 1 x CPU ventilátor csatlakozó 2 x rendszerhűtő ventilátor csatlakozó 1 x előlapi csatlakozó 1 x előlapi audio csatlakozó 1 x S/PDIF kimeneti csatlakozó 1 x USB 3.1 Gen 1 csatlakozó 2 x USB 2.0/1.1 csatlakozó 1 x Trusted Platform Module (TPM) csatlakozó 2 x soros port csatlakozó 1 x párhuzamos port csatlakozó 1 x Clear CMOS jumper
Hátlapi csatlakozók	1 x PS/2 egér port 1 x PS/2 billentyűzet port 1 x D-Sub port 1 x DVI-D port 1 x HDMI port 1 x USB 3.1 Gen 2 Type-A port (piros) 3 x USB 3.1 Gen 1 port 2 x USB 2.0/1.1 port 1 x RJ-45 port 3 x audio jack (Line In, Line Out, Mic In)
I/O vezérlő	iTE ® I/O Controller Chip
Hardverfigyelő	Feszültség érzékelés Hőmérséklet érzékelés Ventilátorsebesség érzékelés Túlmelegedésre figyelmeztetés Ventilátorhiba figyelmeztetés Ventilátorsebesség szabályozás * A ventilátorsebesség-szabályozási funkció támogatása a beszerelt ventilátortól függ.
BIOS	1 x 128 Mbit flash Licencelt AMI UEFI BIOS használata PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Egyedi jellemzők	Az APP Center támogatása * Az APP Centerben elérhető alkalmazások az alaplap típusától függően változhatnak. Az egyes alkalmazások támogatott funkciói az alaplap specifikációitól is függően változhatnak. @BIOS 3D OSD AutoGreen Ambient LED BIOS Setup Cloud Station Color Temperature EasyTune Fast Boot Game Boost ON/OFF Charge Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker V-Tuner A Q-Flash támogatása Az Xpress Install támogatása
Mellékelt szoftver	Norton ® Internet Security (OEM verzió) cFosSpeed
Operációs rendszer	Windows 10 64 bites verzió támogatása Windows 7 64 bites verzió támogatása * Töltse le a "Windows USB Installation Tool" (Windows USB telepítőeszközt) a GIGABYTE webhelyéről, és telepítse a Windows 7 telepítése előtt.
Formátumtényező	Micro ATX Form Factor; 24.4cm x 24.4cm

^{(Megjegyzés)} A tényleges támogatás a CPU-tól függően változhat.

* A GIGABYTE fenntartja a jogot, hogy előzetes értesítés nélkül bármilyen változtatást eszközöljön a termék specifikációiban és a termékkel kapcsolatos információkban.

Kérjük, látogasson el a GIGABYTE webhelyére a CPU, a memóriamodulok, az SSD-k és az M.2 eszközök támogatási listáiért.

A legújabb alkalmazásverziók letöltéséhez látogasson el a GIGABYTE webhelyén a Support\Utility List (Támogatás\Segédprogramlista) oldalára.

A CPU telepítése

Olvassa el az alábbiakat a CPU telepítésének megkezdése előtt:

Győződjön meg arról, hogy az alaplap támogatja a CPU-t. (A legújabb CPU-támogatási listát a GIGABYTE weboldalán találja.)
A hardver károsodásának elkerülése érdekében mindig kapcsolja ki a számítógépet, és húzza ki a tápkábelt a fali aljzatból a CPU beszerelése előtt.
Keresse meg a CPU egyes számú tűjét. A CPU nem helyezhető be, ha helytelenül van tájolva.
Vigyen fel egyenletes és vékony rétegű hővezető pasztát a CPU felületére.
Ne kapcsolja be a számítógépet, ha a CPU-hűtő nincs felszerelve, különben a CPU túlmelegedése és károsodása következhet be.
Állítsa be a CPU gazdafrekvenciáját a CPU specifikációinak megfelelően. Nem ajánlott a rendszerbusz frekvenciáját a hardver specifikációin túl beállítani, mivel az nem felel meg a perifériák szabványos követelményeinek. Ha a frekvenciát a szokásos specifikációkon túl szeretné beállítani, kérjük, tegye ezt a hardver specifikációinak megfelelően, beleértve a CPU-t, a grafikus kártyát, a memóriát, a merevlemezt stb.

A CPU telepítése
Keresse meg a CPU-foglalat és a CPU egyes számú tűjét (egy kis háromszög jelöli).

A memória telepítése

Olvassa el az alábbiakat a memória telepítésének megkezdése előtt:

Győződjön meg arról, hogy az alaplap támogatja a memóriát. Javasoljuk, hogy azonos kapacitású, márkájú, sebességű és chipekkel rendelkező memóriát használjon. (A legújabb támogatott memóriasebességek és memóriamodulok a GIGABYTE weboldalán találhatók.)
A hardver károsodásának elkerülése érdekében mindig kapcsolja ki a számítógépet, és húzza ki a tápkábelt a fali aljzatból a memória beszerelése előtt.
A memóriamodulok bolondbiztos kialakításúak. A memóriamodul csak egy irányban telepíthető. Ha nem tudja behelyezni a memóriát, váltson irányt.

Dual Channel memóriakonfiguráció
Ez az alaplap négy memóriafoglalattal rendelkezik, és támogatja a Dual Channel technológiát. A memória beszerelése után a BIOS automatikusan észleli a memória specifikációit és kapacitását. A Dual Channel memória mód engedélyezése megduplázza az eredeti memóriasávszélességet. A négy memóriafoglalat két csatornára van osztva, és mindegyik csatornához két memóriafoglalat tartozik az alábbiak szerint:
A csatorna: DDR4_2, DDR4_4
B csatorna: DDR4_1, DDR4_3
A hardver telepítésével kapcsolatos részletekért látogassa meg a GIGABYTE weboldalát.

Dual Channel memóriakonfigurációs táblázat:

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
2 modul	- -	DS/SS	- -	DS/SS
2 modul	DS/SS	- -	DS/SS	- -
4 modul	DS/SS	DS/SS	DS/SS	DS/SS

(SS=egyoldalas, DS=kétoldalas, "- -"=nincs memória)

A CPU korlátozásai miatt olvassa el az alábbiakat, mielőtt memóriát telepít Dual Channel módban.

A Dual Channel mód nem engedélyezhető, ha csak egy memóriamodul van telepítve.
Ha a Dual Channel módot két vagy négy memóriamodullal engedélyezi, ajánlott azonos kapacitású, márkájú, sebességű és chipekkel rendelkező memóriát használni, és azokat azonos színű foglalatokba telepíteni. Az optimális teljesítmény érdekében, ha a Dual Channel módot két memóriamodullal engedélyezi, javasoljuk, hogy telepítse azokat a DDR4_1 és DDR4_2 foglalatokba.

Bővítőkártya telepítése

Olvassa el az alábbiakat a bővítőkártya telepítésének megkezdése előtt:

Győződjön meg arról, hogy az alaplap támogatja a bővítőkártyát. Olvassa el figyelmesen a bővítőkártyához kapott kézikönyvet.
A hardver károsodásának elkerülése érdekében mindig kapcsolja ki a számítógépet, és húzza ki a tápkábelt a fali aljzatból a bővítőkártya beszerelése előtt.

Hátsó panel csatlakozói

PS/2 billentyűzet és PS/2 egér port
Használja a felső portot (zöld) egy PS/2 egér csatlakoztatásához, az alsó portot (lila) pedig egy PS/2 billentyűzet csatlakoztatásához.
D-Sub port
A D-Sub port támogatja a 15 tűs D-Sub csatlakozót, és maximális felbontása 1920x1200@60 Hz (a ténylegesen támogatott felbontások a használt monitortól függenek). Csatlakoztasson egy monitort, amely támogatja a D-Sub csatlakozást ehhez a porthoz.
DVI-D port ^{(Megjegyzés)}
A DVI-D port megfelel a DVI-D specifikációnak, és maximális felbontása 1920x1200@60 Hz (a ténylegesen támogatott felbontások a használt monitortól függenek). Csatlakoztasson egy monitort, amely támogatja a DVI-D csatlakozást ehhez a porthoz.
HDMI port

A HDMI port HDCP-kompatibilis, és támogatja a Dolby TrueHD és a DTS HD Master Audio formátumokat. Emellett akár 192 KHz/24 bites 8 csatornás LPCM hangkimenetet is támogat. Ezzel a porttal csatlakoztathatja HDMI-t támogató monitorát. A maximálisan támogatott felbontás 4096x2160@24 Hz, de a ténylegesen támogatott felbontások a használt monitortól függenek.

A HDMI-eszköz telepítése után feltétlenül állítsa be a HDMI-t alapértelmezett hanglejátszó eszközként. (Az elem neve az operációs rendszertől függően eltérhet.)
A három kijelzős konfiguráció beállításához először telepítenie kell az alaplap illesztőprogramjait az operációs rendszerben.

USB 3.1 Gen 1 port
Az USB 3.1 Gen 1 port támogatja az USB 3.1 Gen 1 specifikációt, és kompatibilis az USB 2.0 specifikációval. Használja ezt a portot USB-eszközökhöz.
USB 3.1 Gen 2 Type-A port (piros)
Az USB 3.1 Gen 2 Type-A port támogatja az USB 3.1 Gen 2 specifikációt, és kompatibilis az USB 3.1 Gen 1 és az USB 2.0 specifikációval. Használja ezt a portot USB-eszközökhöz.
RJ-45 LAN port
A Gigabit Ethernet LAN port akár 1 Gbps adatátviteli sebességgel biztosít internetkapcsolatot. Az alábbiakban a LAN port LED-jeinek állapotát ismertetjük.

Kapcsolat/sebesség LED:

Állapot Leírás

Narancssárga 1 Gbps adatátviteli sebesség

Zöld 100 Mbps adatátviteli sebesség

Ki 10 Mbps adatátviteli sebesség

Aktivitás LED:

Állapot Leírás

Villog Adatátvitel vagy -fogadás folyamatban van

Ki Nincs adatátvitel vagy -fogadás folyamatban
USB 2.0/1.1 port
Az USB port támogatja az USB 2.0/1.1 specifikációt. Használja ezt a portot USB-eszközökhöz.
Vonalbemenet (kék)
A vonalbemeneti csatlakozó. Használja ezt a hangcsatlakozót olyan vonalbemeneti eszközökhöz, mint például egy optikai meghajtó, Walkman stb.
Vonal kimenet (zöld)
A vonalkimeneti csatlakozó. Használja ezt a hangcsatlakozót fejhallgatóhoz vagy 2 csatornás hangszóróhoz. Ez a csatlakozó használható első hangszórók csatlakoztatására 4/5.1/7.1 csatornás hangkonfigurációban.
Mikrofon bemenet (rózsaszín)
A mikrofonbemeneti csatlakozó.

A 7.1 csatornás hang konfigurálásához HD előlapi hangmodult kell használnia, és engedélyeznie kell a többcsatornás hangfunkciót a hangillesztőprogramon keresztül. További szoftverinformációkért látogassa meg a GIGABYTE weboldalát.

Amikor eltávolítja a hátsó panel csatlakozójához csatlakoztatott kábelt, először távolítsa el a kábelt az eszközéről, majd távolítsa el az alaplapról.
A kábel eltávolításakor húzza ki egyenesen a csatlakozóból. Ne mozgassa oldalra, hogy elkerülje az elektromos rövidzárlatot a kábelcsatlakozón belül.

^{(Megjegyzés)}A DVI-D port adapterrel nem támogatja a D-Sub csatlakozást.

Belső csatlakozók

ATX_12V
ATX
CPU_FAN
SYS_FAN1/SYS_FAN2
SATA3 0/1/2/3
M2F_32G
SPDIF_O
F_PANEL

F_AUDIO
COMA/COMB
LPT
F_USB30
F_USB1/F_USB2
TPM
BAT
CLR_CMOS

Olvassa el a következő irányelveket a külső eszközök csatlakoztatása előtt:

Először győződjön meg arról, hogy eszközei megfelelnek a csatlakoztatni kívánt csatlakozóknak.
Az eszközök telepítése előtt feltétlenül kapcsolja ki az eszközöket és a számítógépet. Húzza ki a tápkábelt a konnektorból, hogy elkerülje az eszközök károsodását.
Az eszköz telepítése után és a számítógép bekapcsolása előtt győződjön meg arról, hogy az eszköz kábele biztonságosan csatlakozik az alaplapon lévő csatlakozóhoz.

1/2) ATX_12V/ATX (2x4 12V-os tápcsatlakozó és 2x12-es fő tápcsatlakozó)
A tápcsatlakozó használatával a tápegység elegendő stabil energiát tud biztosítani az alaplap összes alkatrészéhez. A tápcsatlakozó csatlakoztatása előtt először győződjön meg arról, hogy a tápegység ki van kapcsolva, és minden eszköz megfelelően van telepítve. A tápcsatlakozó bolondbiztos kialakítású. Csatlakoztassa a tápkábelt a tápcsatlakozóhoz a megfelelő irányban. A 12 V-os tápcsatlakozó elsősorban a CPU-t látja el energiával. Ha a 12 V-os tápcsatlakozó nincs csatlakoztatva, a számítógép nem indul el.

A bővítési követelmények teljesítése érdekében ajánlott nagy energiafogyasztást elviselő tápegységet használni (500 W vagy nagyobb). Ha olyan tápegységet használ, amely nem biztosítja a szükséges teljesítményt, az instabil vagy elindíthatatlan rendszerhez vezethet.

Pin száma	Definíció	Pin száma	Definíció
1	GND (Csak 2x4 tűs 12V-hoz)	5	+12V (Csak 2x4 tűs 12V-hoz)
2	GND (Csak 2x4 tűs 12V-hoz)	6	+12V (Csak 2x4 tűs 12V-hoz)
3	GND	7	+12V
4	GND	8	+12V

Pin száma	Definíció	Pin száma Definíció	Definíció
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Csak 2x12 tűs ATX-hez)	23	+5V (Csak 2x12 tűs ATX-hez)
12	3.3V (Csak 2x12 tűs ATX-hez)	24	GND (Csak 2x12 tűs ATX-hez)

3/4) CPU_FAN/SYS_FAN1/SYS_FAN2 (Ventilátor csatlakozók)
Az alaplap összes ventilátor csatlakozója 4 tűs. A legtöbb ventilátor csatlakozó bolondbiztos behelyezési kialakítással rendelkezik. A ventilátor kábel csatlakoztatásakor ügyeljen arra, hogy a megfelelő irányban csatlakoztassa (a fekete csatlakozóvezeték a földelővezeték). A fordulatszám-szabályozási funkcióhoz fordulatszám-szabályozó kialakítású ventilátor használata szükséges. Az optimális hőelvezetés érdekében ajánlott egy rendszerhűtő ventilátor beépítése a házba.

Pin száma	Definíció
1	GND
2	Feszültség fordulatszám-szabályozás
3	Érzékelés
4	PWM fordulatszám-szabályozás

Ügyeljen arra, hogy a ventilátor kábeleit a ventilátor csatlakozókhoz csatlakoztassa, hogy megakadályozza a CPU és a rendszer túlmelegedését. A túlmelegedés a CPU károsodását okozhatja, vagy a rendszer lefagyhat.
Ezek a ventilátor csatlakozók nem konfigurációs áthidaló blokkok. Ne helyezzen áthidaló sapkát a csatlakozókra.

SATA3 0/1/2/3 (SATA 6Gb/s csatlakozók)
A SATA-csatlakozók megfelelnek a SATA 6Gb/s szabványnak, és kompatibilisek a SATA 3Gb/s és a SATA 1.5Gb/s szabványokkal. Minden SATA-csatlakozó egyetlen SATA-eszközt támogat. A SATA-csatlakozók támogatják a RAID 0, RAID 1 és RAID 10 rendszereket. A RAID-tömb konfigurálásával kapcsolatos utasításokért lásd a „RAID-készlet konfigurálása” című fejezetet.

Pin száma Definíció

1 GND

2 TXP

3 TXN

4 GND

5 RXN

6 RXP

7 GND

M2F_32G (M.2 foglalat 3 csatlakozó)
Az M.2-csatlakozó támogatja az M.2 SATA SSD-ket és az M.2 PCIe SSD-ket, és támogatja a SATA RAID-konfigurációt. Felhívjuk a figyelmet, hogy az M.2 PCIe SSD nem használható RAID-tömb létrehozására. A RAID-tömb konfigurálásával kapcsolatos utasításokért lásd a „RAID-készlet konfigurálása” című fejezetet.

Az M.2 SSD megfelelő M.2-csatlakozóba való behelyezéséhez kövesse az alábbi lépéseket.
1. Csavarhúzóval lazítsa meg a csavart és az anyát az alaplapról. Keresse meg a behelyezendő M.2 SSD megfelelő rögzítőfuratát, majd először csavarja be az anyát.
2. Csúsztassa az M.2 SSD-t a csatlakozóba egy bizonyos szögben.
3. Nyomja le az M.2 SSD-t, majd rögzítse a csavarral.

  Válassza ki a megfelelő furatot a behelyezendő M.2 SSD-hez, és húzza meg újra a csavart és az anyát.

SPDIF_O (S/PDIF kimeneti csatlakozó)
Ez a csatlakozó támogatja a digitális S/PDIF kimenetet, és egy S/PDIF digitális audiokábelt (a bővítőkártyák mellékelik) csatlakoztat az alaplapról bizonyos bővítőkártyákra, például grafikus kártyákra és hangkártyákra történő digitális hangkimenethez. Például egyes grafikus kártyák megkövetelhetik, hogy egy S/PDIF digitális audiokábelt használjon az alaplapról a grafikus kártyára történő digitális hangkimenethez, ha egy HDMI-kijelzőt szeretne csatlakoztatni a grafikus kártyához, és egyidejűleg digitális hangkimenettel szeretne rendelkezni a HDMI-kijelzőről. Az S/PDIF digitális audiokábel csatlakoztatásával kapcsolatos információkért olvassa el figyelmesen a bővítőkártya kézikönyvét.

Pin száma Definíció

1 SPDIFO

2 GND

F_PANEL (előlapi csatlakozó)
Csatlakoztassa a házon lévő hálózati kapcsolót, a reset kapcsolót, a hangszórót, a ház behatolásjelző kapcsolót/érzékelőt és a rendszerállapotjelzőt ehhez a csatlakozóhoz az alábbi pin-kiosztások szerint. A kábelek csatlakoztatása előtt vegye figyelembe a pozitív és negatív tűket.
- PLED/PWR_LED (Tápellátás LED):

  Rendszer állapota LED

  S0 Be

  S3/S4/S5 Ki

  Csatlakozik a ház előlapján lévő állapotjelzőhöz. A LED világít, amikor a rendszer működik. A LED nem világít, amikor a rendszer S3/S4 alvó állapotban van, vagy ki van kapcsolva (S5). S S
- PW (Power Switch - Bekapcsoló gomb):
  Csatlakozik a ház előlapján található bekapcsoló gombhoz. Beállíthatja, hogy a bekapcsoló gombbal hogyan kapcsolja ki a rendszert (további információkért tekintse meg a "BIOS Setup" című fejezet "Power" részét).
- SPEAK (Speaker - Hangszóró): Csatlakozik a ház előlapján található hangszóróhoz. A rendszer hangjelzéssel jelzi a rendszerindítás állapotát. Egyetlen rövid hangjelzés hallható, ha a rendszerindítás során nem észlelhető probléma.
- HD (Hard Drive Activity LED - Merevlemez aktivitásjelző LED): Csatlakozik a ház előlapján található merevlemez aktivitásjelző LED-hez. A LED világít, amikor a merevlemez adatokat olvas vagy ír.
- RES (Reset Switch - Reset gomb): Csatlakozik a ház előlapján található reset gombhoz. Nyomja meg a reset gombot a számítógép újraindításához, ha a számítógép lefagy, és nem tud normál újraindítást végrehajtani.
- CI (Chassis Intrusion Header - Háznyitás érzékelő): Csatlakozik a háznyitás érzékelő kapcsolóhoz/érzékelőhöz, amely érzékeli, ha a ház fedelét eltávolították. Ehhez a funkcióhoz háznyitás érzékelő kapcsolóval/érzékelővel ellátott ház szükséges.
- NC: Nincs kapcsolat.

  Az előlap kialakítása a háztól függően eltérő lehet. Az előlapi modul főként bekapcsoló gombból, reset gombból, bekapcsolást jelző LED-ből, merevlemez-aktivitást jelző LED-ből, hangszóróból stb. áll. Amikor a ház előlapi modulját ehhez a csatlakozóhoz csatlakoztatja, győződjön meg arról, hogy a vezetékek és a tűkiosztások megfelelően vannak összehangolva.

F_AUDIO (Előlapi audio csatlakozó)
Az előlapi audio csatlakozó támogatja az Intel High Definition audio (HD) szabványt. Csatlakoztathatja a ház előlapi audio modulját ehhez a csatlakozóhoz. Győződjön meg arról, hogy a modul csatlakozójának vezetékkiosztása megegyezik az alaplap csatlakozójának tűkiosztásával. A modul csatlakozójának és az alaplap csatlakozójának helytelen összekapcsolása miatt az eszköz nem fog működni, vagy akár károsodhat is.

Tű száma. Definíció

1 MIC2_L

2 GND

3 MIC2_R

4 NC

5 LINE2_R

6 Sense

7 FAUDIO_JD

8 Nincs tű

9 LINE2_L

10 Sense

Egyes házak olyan előlapi audio modullal rendelkeznek, amelyen az egyes vezetékek különálló csatlakozókkal rendelkeznek, nem pedig egyetlen dugóval. Ha információra van szüksége a különböző vezetékkiosztással rendelkező előlapi audio modul csatlakoztatásával kapcsolatban, forduljon a ház gyártójához.

COMA/COMB (Soros port csatlakozók)
A COM csatlakozó opcionális COM port kábellel egy soros portot biztosíthat. Az opcionális COM port kábel megvásárlásához forduljon a helyi forgalmazóhoz.

Tű száma. Definíció Tű száma. Definíció

1 NDCD- 6 NDSR-

2 NSIN 7 NRTS-

3 NSOUT 8 NCTS-

4 NDTR- 9 NRI-

5 GND 10 Nincs tű

LPT (Párhuzamos port csatlakozó)
Az LPT csatlakozó opcionális LPT port kábellel egy párhuzamos portot biztosíthat. Az opcionális LPT port kábel megvásárlásához forduljon a helyi forgalmazóhoz.
LPT

Tű száma.	Definíció	Tű száma.	Definíció	Tű száma.	Definíció
1	STB-	10	GND	19	ACK-
2	AFD-	11	PD4	20	GND
3	PD0	12	GND	21	BUSY
4	ERR-	13	PD5	22	GND
5	PD1	14	GND	23	PE
6	INIT-	15	PD6	24	Nincs tű
7	PD2	16	GND	25	SLCT
8	SLIN-	17	PD7	26	GND
9	PD3	18	GND

F_USB30 (USB 3.1 Gen 1 csatlakozó)
A csatlakozó megfelel az USB 3.1 Gen 1 és az USB 2.0 specifikációknak, és két USB portot tud biztosítani. Az opcionális 3,5"-os előlap megvásárlásához, amely két USB 3.1 Gen 1 portot biztosít, forduljon a helyi forgalmazóhoz.
USB

Tű száma.	Definíció	Tű száma.	Definíció
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15	SSTX2-
6	SSTX1+	16	GND
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	Nincs tű

F_USB1/F_USB2 (USB 2.0/1.1 csatlakozók)
A csatlakozók megfelelnek az USB 2.0/1.1 specifikációknak. Mindegyik USB csatlakozó opcionális USB konzollal két USB portot tud biztosítani. Az opcionális USB konzol megvásárlásához forduljon a helyi forgalmazóhoz.
USB

Tű száma.	Definíció	Tű száma.	Definíció
1	Tápellátás (5V)	6	USB DY+
2	Tápellátás (5V)	7	GND
3	USB DX-	8	GND S
4	USB DY-	9	Nincs tű
5	USB DX+	10	NC

Ne csatlakoztassa az IEEE 1394 konzol (2x5 tűs) kábelét a USB 2.0/1.1 csatlakozóba.
A USB konzol beszerelése előtt feltétlenül kapcsolja ki a számítógépet és húzza ki a tápkábelt a konnektorból, hogy elkerülje a USB konzol károsodását.

TPM (Trusted Platform Module Header)
Csatlakoztathat egy TPM-et (Trusted Platform Module) ehhez a csatlakozóhoz.

Tűszám.	Definíció	Tűszám.	Definíció
1	LCLK	11	LAD0
2	GND	12	GND
3	LFRAME	13	NC
4	No Pin	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

BAT (akkumulátor)
Az akkumulátor áramot biztosít a CMOS-ban lévő értékek (például BIOS konfigurációk, dátum és idő információk) megtartásához, amikor a számítógép ki van kapcsolva. Cserélje ki az akkumulátort, amikor az akkumulátor feszültsége alacsony szintre esik, vagy a CMOS-értékek pontatlanok lehetnek, vagy elveszhetnek.
A CMOS-értékeket az akkumulátor eltávolításával törölheti:
1. Kapcsolja ki a számítógépet és húzza ki a tápkábelt.
2. Óvatosan távolítsa el az akkumulátort az akkumulátortartóból, és várjon egy percet. (Vagy használjon egy fém tárgyat, például egy csavarhúzót, hogy megérintse az akkumulátortartó pozitív és negatív pólusát, és rövidre zárja őket 5 másodpercig.)
3. Cserélje ki az akkumulátort.
4. Dugja be a tápkábelt és indítsa újra a számítógépet.

Akkumulátorcsere előtt mindig kapcsolja ki a számítógépet és húzza ki a tápkábelt.
Cserélje ki az akkumulátort egy azonos értékűre. Az eszközök károsodhatnak, ha az akkumulátort nem megfelelő modellel cseréli ki.
Forduljon a vásárlás helyéhez vagy a helyi kereskedőhöz, ha nem tudja maga kicserélni az akkumulátort, vagy bizonytalan az akkumulátor modelljében.
Az akkumulátor beszerelésekor vegye figyelembe az akkumulátor pozitív (+) és negatív (-) oldalának tájolását (a pozitív oldalnak felfelé kell néznie).
A használt akkumulátorokat a helyi környezetvédelmi előírásoknak megfelelően kell kezelni.

CLR_CMOS (Clear CMOS Jumper)
Ezzel a jumperrel törölheti a BIOS konfigurációját, és visszaállíthatja a CMOS-értékeket a gyári alapértékekre. A CMOS-értékek törléséhez használjon egy fém tárgyat, például egy csavarhúzót, hogy néhány másodpercig megérintse a két tűt.

	Nyitva: Normál
	Rövidre zárva: CMOS-értékek törlése

A CMOS-értékek törlése előtt mindig kapcsolja ki a számítógépet és húzza ki a tápkábelt a konnektorból.
A rendszer újraindítása után lépjen be a BIOS Setup programba a gyári alapértékek betöltéséhez (válassza a Load Optimized Defaults lehetőséget), vagy manuálisan konfigurálja a BIOS beállításait (a BIOS konfigurációkhoz lásd a "BIOS Setup" fejezetet).

BIOS beállítás

A BIOS (Basic Input and Output System) rögzíti a rendszer hardverparamétereit az alaplapon található CMOS-ben. Főbb funkciói közé tartozik a rendszerindítás során a Power-On Self-Test (POST) elvégzése, a rendszerparaméterek mentése és az operációs rendszer betöltése stb. A BIOS tartalmaz egy BIOS Setup programot, amely lehetővé teszi a felhasználó számára az alapvető rendszerkonfigurációs beállítások módosítását vagy bizonyos rendszerfunkciók aktiválását. Amikor a tápellátás ki van kapcsolva, az alaplapon található akkumulátor biztosítja a szükséges energiát a CMOS számára, hogy a konfigurációs értékeket a CMOS-ben tartsa. A BIOS Setup program eléréséhez nyomja meg a <Delete> billentyűt a POST során, amikor a tápellátás be van kapcsolva. A BIOS frissítéséhez használja a GIGABYTE Q-Flash vagy az @BIOS segédprogramot.

A Q-Flash lehetővé teszi a felhasználó számára a BIOS gyors és egyszerű frissítését vagy biztonsági mentését anélkül, hogy be kellene lépnie az operációs rendszerbe.
Az @BIOS egy Windows-alapú segédprogram, amely megkeresi és letölti a BIOS legújabb verzióját az internetről, és frissíti a BIOS-t.

Mivel a BIOS frissítése potenciálisan kockázatos, ha nem tapasztal problémákat a BIOS jelenlegi verziójával, ajánlott, hogy ne frissítse a BIOS-t. A BIOS frissítését óvatosan végezze. A nem megfelelő BIOS-frissítés a rendszer meghibásodásához vezethet.
Javasoljuk, hogy ne változtassa meg az alapértelmezett beállításokat (hacsak nem szükséges), hogy elkerülje a rendszer instabilitását vagy más váratlan eredményeket. A beállítások nem megfelelő módosítása a rendszer indításának sikertelenségét okozhatja. Ha ez bekövetkezik, próbálja meg törölni a CMOS-értékeket, és állítsa vissza az alaplapot az alapértelmezett értékekre. (A CMOS-értékek törlésének módját lásd a "Load Optimized Defaults" fejezetben vagy az akkumulátor/clear CMOS jumper bemutatásában.)

Indítóképernyő

A számítógép indításakor a következő indító logó képernyő jelenik meg.
(Példa BIOS verzió: F1a)

Két különböző BIOS mód létezik az alábbiak szerint, és az <F2> billentyűvel válthat a két mód között. A Classic Setup mód részletes BIOS beállításokat kínál. A billentyűzet nyílbillentyűivel mozoghat az elemek között, és az <Enter> billentyűvel elfogadhat vagy beléphet egy almenübe. Vagy használhatja az egeret a kívánt elem kiválasztásához. Az Easy Mode lehetővé teszi a felhasználók számára, hogy gyorsan megtekintsék a jelenlegi rendszerinformációikat, vagy beállításokat végezzenek az optimális teljesítmény érdekében. Easy Mode módban az egérrel mozoghat a konfigurációs elemek között.

Ha a rendszer nem stabil a szokásos módon, válassza a Load Optimized Defaults elemet, hogy a rendszert az alapértelmezett beállításaira állítsa.
A fejezetben leírt BIOS Setup menük csak tájékoztató jellegűek, és a BIOS verziójától függően eltérőek lehetnek.

M.I.T.

M.I.T.
A rendszer stabilitása a túlhúzási/túlfeszültségi beállításokkal függ a teljes rendszerkonfigurációtól. A túlhúzás/túlfeszültség helytelen alkalmazása károsíthatja a CPU-t, a lapkakészletet vagy a memóriát, és csökkentheti ezen alkatrészek élettartamát. Ez az oldal csak haladó felhasználóknak szól, és javasoljuk, hogy ne változtassa meg az alapértelmezett beállításokat a rendszer instabilitásának vagy más váratlan eredmények elkerülése érdekében. (A beállítások nem megfelelő megváltoztatása a rendszer indításának sikertelenségét okozhatja. Ha ez bekövetkezik, törölje a CMOS-értékeket, és állítsa vissza az alaplapot az alapértelmezett értékekre.)

Speciális frekvencia beállítások
Host Clock Value (Host órajel érték)
Megjeleníti az aktuális Host órajel frekvenciát.
CPU Clock Ratio (CPU órajel arány)
Lehetővé teszi a telepített CPU órajel arányának megváltoztatását. Az állítható tartomány a telepített CPU-tól függ.
CPU Frequency (CPU frekvencia)
Megjeleníti az aktuális CPU frekvenciát.

Speciális CPU mag beállítások

CPU Clock Ratio (CPU órajel arány), CPU Frequency (CPU frekvencia)
A fenti beállítások szinkronban vannak a Speciális frekvencia beállítások menüben található azonos elemekkel.

Core Performance Boost (mag teljesítmény növelés) ^{(Megjegyzés)}
Lehetővé teszi, hogy meghatározza, engedélyezze-e a Core Performance Boost (CPB) technológiát, egy CPU teljesítmény növelő technológiát. (Alapértelmezett: Auto)

Core Performance Boost Ratio (mag teljesítmény növelési arány) ^{(Megjegyzés)}
Lehetővé teszi a CPB arányának megváltoztatását. Az állítható tartomány a telepített CPU-tól függ. (Alapértelmezett: Auto)

Turbo Performance Boost Ratio (turbó teljesítmény növelési arány) ^{(Megjegyzés)}
Lehetővé teszi, hogy meghatározza, javítsa-e a CPU teljesítményét. (Alapértelmezett: Kikapcsolva)

AMD Cool&Quiet function (AMD Cool&Quiet funkció)

Engedélyezve	Lehetővé teszi, hogy az AMD Cool'n'Quiet illesztőprogram dinamikusan beállítsa a CPU órajelet és a VID-et, hogy csökkentse a számítógép hőtermelését és annak energiafogyasztását. (Alapértelmezett)
Kikapcsolva	Kikapcsolja ezt a funkciót.

SVM Mode (SVM mód)
A Virtualization Technology által javított virtualizáció lehetővé teszi, hogy egy platform több operációs rendszert és alkalmazást futtasson független partíciókban. A virtualizációval egy számítógépes rendszer több virtuális rendszerként is funkcionálhat. (Alapértelmezett: Kikapcsolva)
C6 Mode (C6 mód)^{(Megjegyzés 1)}
Lehetővé teszi, hogy meghatározza, engedje-e, hogy a CPU C6 módba lépjen a rendszer leállítási állapotában. Ha engedélyezve van, a CPU mag frekvenciája csökken a rendszer leállítási állapotában az energiafogyasztás csökkentése érdekében. A C6 állapot egy továbbfejlesztett energiatakarékos állapot, mint a C1. (Alapértelmezett: Engedélyezve)
Global C-state Control (globális C-állapot vezérlés)^{(Megjegyzés 1)}
Lehetővé teszi, hogy meghatározza, engedje-e, hogy a CPU C-állapotba lépjen. Ha engedélyezve van, a CPU mag frekvenciája csökken a rendszer leállítási állapotában az energiafogyasztás csökkentése érdekében. (Alapértelmezett: Engedélyezve)
SMT Mode (SMT mód)^{(Megjegyzés 1)}
Lehetővé teszi a CPU szimultán többszálas technológiájának engedélyezését vagy letiltását. Ez a funkció csak a többprocesszoros módot támogató operációs rendszereken működik. Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
Downcore Control (magcsökkentés vezérlése)^{(Megjegyzés 1)}
Lehetővé teszi a engedélyezendő CPU magok számának kiválasztását (a CPU magok száma CPU-tól függően változhat). Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
Extreme Memory Profile (X.M.P.) ^{(Megjegyzés 2)}
Lehetővé teszi, hogy a BIOS olvassa az XMP memória modul(ok)on lévő SPD adatokat a memória teljesítményének javítása érdekében, ha engedélyezve van.

Kikapcsolva	Kikapcsolja ezt a funkciót. (Alapértelmezett)
Profile1	A Profile 1 beállításait használja.
Profile2 ^{(Megjegyzés 2)}	A Profile 2 beállításait használja.

System Memory Multiplier (rendszer memória szorzó)
Lehetővé teszi a rendszer memória szorzójának beállítását. Az Auto a memória szorzóját a memória SPD adatai szerint állítja be. (Alapértelmezett: Auto)
Memory Frequency (MHz) (memória frekvencia (MHz))
Az első memória frekvencia érték a használt memória normál működési frekvenciája; a második a memória frekvencia, amelyet automatikusan beállít a System Memory Multiplier beállításai szerint.

Speciális memória beállítások
Extreme Memory Profile (X.M.P.) (Megjegyzés 2), System Memory Multiplier (rendszer memória szorzó), Memory Frequency(Mhz) (memória frekvencia (Mhz))
A fenti beállítások szinkronban vannak a Speciális frekvencia beállítások menüben található azonos elemekkel.
Memory Timing Mode (memória időzítési mód)
A Manual és az Advanced Manual lehetővé teszi a Channel Interleaving (csatorna összefonás), a Rank Interleaving (rangsor összefonás) és az alábbi memória időzítési beállítások konfigurálását. Lehetőségek: Auto (alapértelmezett), Manual, Advanced Manual.
Profile DDR Voltage (profil DDR feszültség)
Nem-XMP memória modul használatakor vagy ha az Extreme Memory Profile (X.M.P.) le van tiltva, az érték a memória specifikációja szerint jelenik meg. Ha az Extreme Memory Profile (X.M.P.) Profile1 vagy Profile2 értékre van állítva, az érték az XMP memórián lévő SPD adatok szerint jelenik meg.
Channel Interleaving (csatorna összefonás)
Engedélyezi vagy letiltja a memória csatorna összefonást. Az Engedélyezve lehetővé teszi a rendszer számára, hogy egyszerre férjen hozzá a memória különböző csatornáihoz a memória teljesítményének és stabilitásának növelése érdekében. Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
Rank Interleaving (rangsor összefonás)
Engedélyezi vagy letiltja a memória rangsor összefonást. Az Engedélyezve lehetővé teszi a rendszer számára, hogy egyszerre férjen hozzá a memória különböző rangsoraihoz a memória teljesítményének és stabilitásának növelése érdekében. Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
Channel A/B Memory Sub Timings (A/B csatorna memória al időzítések)
Ez az almenü memória időzítési beállításokat kínál a memória minden csatornájához. A megfelelő időzítési beállítások képernyők csak akkor konfigurálhatók, ha a Memory Timing Mode Manual vagy Advanced Manual értékre van állítva. Megjegyzés: A rendszer instabillá válhat, vagy nem indul el, miután módosításokat végzett a memória időzítéseken. Ha ez bekövetkezik, állítsa vissza az alaplapot az alapértelmezett értékekre az optimalizált alapértelmezések betöltésével vagy a CMOS értékek törlésével.
Speciális feszültség beállítások
Ez az almenü lehetővé teszi a CPU, a lapkakészlet és a memória feszültségeinek beállítását.

PC Health Status (PC állapot)
Reset Case Open Status (háznyitás állapot visszaállítása)

Kikapcsolva	Megőrzi vagy törli az előző házbetörési állapot rekordját. (Alapértelmezett)
Engedélyezve	Törli az előző házbetörési állapot rekordját, és a Case Open mező a következő indításkor "No" (nem) értéket fog mutatni.

Case Open (háznyitás)
Megjeleníti az alaplap CI fejlécéhez csatlakoztatott házbetörés érzékelő eszköz észlelési állapotát. Ha a rendszerház fedelét eltávolítják, ez a mező "Yes" (igen) értéket fog mutatni, különben "No" (nem) értéket fog mutatni. A házbetörési állapot rekordjának törléséhez állítsa a Reset Case Open Status (háznyitás állapot visszaállítása) beállítást Enabled (engedélyezve) értékre, mentse a beállításokat a CMOS-ba, majd indítsa újra a rendszert.
CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
Megjeleníti az aktuális rendszerfeszültségeket.

Miscellaneous Settings (vegyes beállítások)
PCIe Slot Configuration (PCIe slot konfiguráció)
Lehetővé teszi a PCI Express slotok működési módjának Gen 1, Gen 2 vagy Gen 3 értékre állítását. A tényleges működési mód az egyes slotok hardveres specifikációjától függ. Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
3DMark01 Enhancement (3DMark01 fejlesztés)
Lehetővé teszi, hogy meghatározza, javítsa-e néhány örökölt benchmark teljesítményét. (Alapértelmezett: Kikapcsolva)

Smart Fan 5 Settings (Smart Fan 5 beállítások)
Monitor
Lehetővé teszi egy cél kiválasztását a megfigyeléshez és a további beállítások elvégzéséhez. (Alapértelmezett: CPU FAN)
Fan Speed Control (ventilátor sebesség vezérlés)
Lehetővé teszi, hogy meghatározza, engedélyezze-e a ventilátor sebesség vezérlés funkciót, és beállítsa a ventilátor sebességét.

Normal	Lehetővé teszi, hogy a ventilátor a hőmérsékletnek megfelelően különböző sebességgel működjön. A ventilátor sebességét a System Information Viewer segítségével állíthatja be a rendszerkövetelményeknek megfelelően. (Alapértelmezett)
Silent	Lehetővé teszi, hogy a ventilátor lassú sebességgel működjön.
Manual	Lehetővé teszi a ventilátor sebességének szabályozását a görbe grafikonon.
Full Speed	Lehetővé teszi, hogy a ventilátor teljes sebességgel működjön.

Fan Control Use Temperature Input (ventilátor vezérlés hőmérséklet bemenet használata)
Lehetővé teszi a ventilátor sebesség vezérlés referencia hőmérsékletének kiválasztását.
Temperature Interval (hőmérséklet intervallum)
Lehetővé teszi a ventilátor sebesség változásának hőmérséklet intervallumának kiválasztását.
Fan Control Mode (ventilátor vezérlés mód)

Auto	Lehetővé teszi, hogy a BIOS automatikusan észlelje a telepített ventilátor típusát, és beállítsa az optimális vezérlési módot. (Alapértelmezett)
Voltage	A Voltage módot 3 tűs ventilátorhoz ajánljuk.
PWM	A PWM módot 4 tűs ventilátorhoz ajánljuk.

Temperature (hőmérséklet)
Megjeleníti a kiválasztott célterület aktuális hőmérsékletét.
Fan Speed (ventilátor sebesség)
Megjeleníti az aktuális ventilátor sebességeket.
Temperature Warning (hőmérséklet figyelmeztetés)
Beállítja a hőmérséklet figyelmeztetési küszöbértékét. Ha a hőmérséklet meghaladja a küszöbértéket, a BIOS figyelmeztető hangot ad ki. Lehetőségek: Disabled (kikapcsolva) (alapértelmezett), 60º C/140º F, 70º C/158º F, 80º C/176º F, 90º C/194º F
Fan Fail Warning (ventilátor hiba figyelmeztetés)
Lehetővé teszi a rendszer számára, hogy figyelmeztető hangot adjon ki, ha a ventilátor nincs csatlakoztatva vagy meghibásodik. Ellenőrizze a ventilátor állapotát vagy a ventilátor csatlakozását, ha ez bekövetkezik. (Alapértelmezett: Kikapcsolva)

^{(Megjegyzés)} Ez az elem csak akkor jelenik meg, ha olyan CPU-t telepít, amely támogatja ezt a funkciót.
^{(Megjegyzés 1)} Ez az elem csak akkor jelenik meg, ha olyan CPU-t telepít, amely támogatja ezt a funkciót.
^{(Megjegyzés 2)} Ez az elem csak akkor jelenik meg, ha olyan CPU-t és memória modult telepít, amely támogatja ezt a funkciót.

Rendszer

Ez a szakasz információkat nyújt az alaplap modelljéről és a BIOS verziójáról. Kiválaszthatja a BIOS által használt alapértelmezett nyelvet, és manuálisan beállíthatja a rendszeridőt is.
Rendszernyelv
Kiválasztja a BIOS által használt alapértelmezett nyelvet.
Rendszer dátuma
Beállítja a rendszer dátumát. A dátum formátuma a hét (csak olvasható), hónap, nap és év. Használja az <Enter> billentyűt a Hónap, Nap és Év mezők közötti váltáshoz, és használja a <Page Up> vagy <Page Down> billentyűt a kívánt érték beállításához.
Rendszer ideje
Beállítja a rendszeridőt. Az idő formátuma óra, perc és másodperc. Például, 1 p.m. az 13:00:00. Használja az <Enter> billentyűt az Óra, Perc és Másodperc mezők közötti váltáshoz, és használja a <Page Up> vagy <Page Down> billentyűt a kívánt érték beállításához.
Hozzáférési szint
Megjeleníti az aktuális hozzáférési szintet a használt jelszóvédelem típusától függően. (Ha nincs jelszó beállítva, az alapértelmezettként rendszergazda jelenik meg.) A Rendszergazda szint lehetővé teszi, hogy módosítsa az összes BIOS beállítást; a Felhasználói szint csak bizonyos BIOS beállítások módosítását teszi lehetővé, de nem mindegyiket.

BIOS

BIOS
Boot Option Priorities
Meghatározza az elérhető eszközökből a teljes rendszerindítási sorrendet. A GPT formátumot támogató cserélhető tárolóeszközök a rendszerindító eszközök listáján "UEFI:" előtaggal lesznek ellátva. A GPT particionálást támogató operációs rendszerről való indításhoz válassza ki az "UEFI:" előtaggal ellátott eszközt. Vagy ha GPT particionálást támogató operációs rendszert szeretne telepíteni, mint például a Windows 7 64 bites verzióját, válassza ki a Windows 7 64 bites telepítőlemezt tartalmazó optikai meghajtót, amely az "UEFI:" előtaggal van ellátva.
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
Meghatározza a rendszerindítási sorrendet egy adott eszköztípushoz, például merevlemezekhez, optikai meghajtókhoz, hajlékonylemez-meghajtókhoz és a LAN-ról történő rendszerindítást támogató eszközökhöz stb. Nyomja meg az <Enter> gombot ezen az elemen a almenübe való belépéshez, amely bemutatja az azonos típusú, csatlakoztatott eszközöket. Ez az elem csak akkor jelenik meg, ha legalább egy eszköz telepítve van ehhez a típushoz.
Bootup NumLock State
Engedélyezi vagy letiltja a Numlock funkciót a billentyűzet numerikus billentyűzetén a POST után. (Alapértelmezett: Be)
Security Option
Meghatározza, hogy minden rendszerindításkor vagy csak a BIOS Setup belépésekor van-e szükség jelszóra. Az elem konfigurálása után állítsa be a jelszavakat a rendszergazdai jelszó/felhasználói jelszó alatt.

Setup	Jelszó csak a BIOS Setup programba való belépéshez szükséges.
System	Jelszó szükséges a rendszerindításhoz és a BIOS Setup programba való belépéshez is. (Alapértelmezett)

Full Screen LOGO Show
Lehetővé teszi, hogy meghatározza, megjelenjen-e a GIGABYTE logó a rendszerindításkor. A letiltás kihagyja a GIGABYTE logót, amikor a rendszer elindul. (Alapértelmezett: Engedélyezve)
Fast Boot
Engedélyezi vagy letiltja a Gyors indítást az operációs rendszer indítási folyamatának lerövidítése érdekében. Az Ultra Fast a leggyorsabb indítási sebességet biztosítja. (Alapértelmezett: Letiltva)
SATA Support

All Sata Devices	A ll SATA eszközök működőképesek az operációs rendszerben és a POST során.
Last Boot HDD Only	A az előző indítómeghajtó kivételével az összes SATA eszköz le van tiltva az operációs rendszer indítási folyamatának befejezése előtt. (Alapértelmezett)

Ez az elem csak akkor konfigurálható, ha a Gyors indítás be van állítva Engedélyezve vagy Ultra Gyors értékre.
VGA Support
Lehetővé teszi annak kiválasztását, hogy melyik típusú operációs rendszert indítsa el.

Auto	Csak a régi opciós ROM-ot engedélyezi.
EFI Driver	Engedélyezi az EFI opciós ROM-ot. (Alapértelmezett)

Ez az elem csak akkor konfigurálható, ha a Gyors indítás be van állítva Engedélyezve vagy Ultra Gyors értékre.
USB Support

Disabled	Az összes USB eszköz le van tiltva az operációs rendszer indítási folyamatának befejezése előtt.
Full Initial	Az összes USB eszköz működőképes az operációs rendszerben és a POST során. (Alapértelmezett)
Partial Initial	Az USB eszközök egy része le van tiltva az operációs rendszer indítási folyamatának befejezése előtt.

Ez az elem csak akkor konfigurálható, ha a Gyors indítás Engedélyezve értékre van állítva. Ez a funkció le van tiltva, ha a Gyors indítás Ultra Gyors értékre van állítva.
PS2 Devices Support

Disabled	Az összes PS/2 eszköz le van tiltva az operációs rendszer indítási folyamatának befejezése előtt.
Enabled	Az összes PS/2 eszköz működőképes az operációs rendszerben és a POST során. (Alapértelmezett)

Ez az elem csak akkor konfigurálható, ha a Gyors indítás Engedélyezve értékre van állítva. Ez a funkció le van tiltva, ha a Gyors indítás Ultra Gyors értékre van állítva.
NetWork Stack Driver Support

Disabled	Letiltja a hálózatról történő indítást. (Alapértelmezett)
Enabled	Engedélyezi a hálózatról történő indítást.

Ez az elem csak akkor konfigurálható, ha a Gyors indítás be van állítva Engedélyezve vagy Ultra Gyors értékre.
Windows 10 Features
Lehetővé teszi a telepítendő operációs rendszer kiválasztását. (Alapértelmezett: Más OS)
CSM Support
Engedélyezi vagy letiltja az UEFI CSM-et (Compatibility Support Module), hogy támogassa a régi PC indítási folyamatot.

Enabled	Engedélyezi az UEFI CSM-et. (Alapértelmezett)
Disabled	Letiltja az UEFI CSM-et, és csak az UEFI BIOS indítási folyamatot támogatja.

Ez az elem csak akkor konfigurálható, ha a Windows 10 Features Windows 10 vagy Windows 10 WHQL értékre van állítva.
LAN PXE Boot Option ROM
Lehetővé teszi, hogy kiválassza, engedélyezi-e a régi opciós ROM-ot a LAN vezérlőhöz. (Alapértelmezett: Letiltva) Ez az elem csak akkor konfigurálható, ha a CSM Support Engedélyezve értékre van állítva.
Storage Boot Option Control
Lehetővé teszi annak kiválasztását, hogy engedélyezi-e az UEFI vagy a régi opciós ROM-ot a tárolóeszköz-vezérlőhöz.

Disabled	Letiltja az opciós ROM-ot.
UEFI Only	Csak az UEFI opciós ROM-ot engedélyezi.
Legacy Only	Csak a régi opciós ROM-ot engedélyezi. (Alapértelmezett)

Ez az elem csak akkor konfigurálható, ha a CSM Support Engedélyezve értékre van állítva.
Other PCI Device ROM Priority
Lehetővé teszi annak kiválasztását, hogy engedélyezi-e az UEFI vagy a Legacy opciós ROM-ot a LAN, tárolóeszköz és grafikus vezérlőktől eltérő PCI eszközvezérlőhöz.

Disabled	Letiltja az opciós ROM-ot.
UEFI Only	Csak az UEFI opciós ROM-ot engedélyezi. (Alapértelmezett)
Legacy Only	Csak a régi opciós ROM-ot engedélyezi.

Network Stack
Letiltja vagy engedélyezi a hálózatról történő indítást egy GPT formátumú operációs rendszer telepítéséhez, például az operációs rendszer telepítéséhez a Windows Deployment Services szerverről. (Alapértelmezett: Letiltva)
Ipv4 PXE Support
Engedélyezi vagy letiltja az IPv4 PXE támogatást. Ez az elem csak akkor konfigurálható, ha a Network Stack engedélyezve van.
Ipv4 HTTP Support
Engedélyezi vagy letiltja a HTTP rendszerindítási támogatást az IPv4-hez. Ez az elem csak akkor konfigurálható, ha a Network Stack engedélyezve van.
Ipv6 PXE Support
Engedélyezi vagy letiltja az IPv6 PXE támogatást. Ez az elem csak akkor konfigurálható, ha a Network Stack engedélyezve van.
Ipv6 HTTP Support
Engedélyezi vagy letiltja a HTTP rendszerindítási támogatást az IPv6-hoz. Ez az elem csak akkor konfigurálható, ha a Network Stack engedélyezve van.
Administrator Password
Lehetővé teszi a rendszergazdai jelszó konfigurálását. Nyomja meg az <Enter> gombot ezen az elemen, írja be a jelszót, majd nyomja meg az <Enter> gombot. A rendszer kérni fogja a jelszó megerősítését. Írja be újra a jelszót, és nyomja meg az <Enter> gombot. A rendszerindításkor és a BIOS Setup belépésekor meg kell adnia a rendszergazdai jelszót (vagy a felhasználói jelszót). A felhasználói jelszótól eltérően a rendszergazdai jelszó lehetővé teszi az összes BIOS beállítás módosítását.
User Password
Lehetővé teszi a felhasználói jelszó konfigurálását. Nyomja meg az <Enter> gombot ezen az elemen, írja be a jelszót, majd nyomja meg az <Enter> gombot. A rendszer kérni fogja a jelszó megerősítését. Írja be újra a jelszót, és nyomja meg az <Enter> gombot. A rendszerindításkor és a BIOS Setup belépésekor meg kell adnia a rendszergazdai jelszót (vagy a felhasználói jelszót). Azonban a felhasználói jelszó csak bizonyos BIOS beállítások módosítását teszi lehetővé, de nem mindet. A jelszó törléséhez nyomja meg az <Enter> gombot a jelszó elemen, és amikor a rendszer kéri a jelszót, először adja meg a helyeset. Amikor a rendszer új jelszót kér, nyomja meg az <Enter> gombot anélkül, hogy jelszót adna meg. Nyomja meg ismét az <Enter> gombot, amikor a rendszer a megerősítést kéri.
MEGJEGYZÉS: A felhasználói jelszó beállítása előtt feltétlenül állítsa be először a rendszergazdai jelszót.

Perifériák

AMD CPU fTPM
Engedélyezi vagy letiltja az AMD CPU-ba integrált TPM 2.0 funkciót. (Alapértelmezett: Engedélyezve)
Elsődleges videóeszköz ^{(Megjegyzés)}
Meghatározza a monitor kijelzőjének első indítását a telepített PCI Express grafikus kártyáról vagy az alaplapi grafikus vezérlőről.

IGD Video	Az alaplapi grafikus vezérlőt állítja be elsődleges kijelzőként.
NB PCIe Slot Video	A North Bridge által vezérelt PCI Express bővítőhelyen lévő PCI Express grafikus kártyát állítja be elsődleges kijelzőként. (Alapértelmezett)

Ambient LED
Engedélyezi vagy letiltja az alaplapi audio LED-et. (Alapértelmezett: Be)
Legacy USB Support
Lehetővé teszi az USB billentyűzet/egér használatát MS-DOS alatt. (Alapértelmezett: Engedélyezve)
XHCI Hand-off
Meghatározza, hogy engedélyezze-e az XHCI Hand-off funkciót egy olyan operációs rendszerhez, amely nem támogatja az XHCI Hand-offot. (Alapértelmezett: Engedélyezve)
EHCI Hand-off
Meghatározza, hogy engedélyezze-e az EHCI Hand-off funkciót egy olyan operációs rendszerhez, amely nem támogatja az EHCI Hand-offot. (Alapértelmezett: Letiltva)
Port 60/64 Emulation
Engedélyezi vagy letiltja az I/O 64h és 60h portok emulációját. Ezt engedélyezni kell az USB billentyűzetek/egerek teljes körű támogatásához MS-DOS-ban vagy olyan operációs rendszerben, amely natív módon nem támogatja az USB eszközöket. (Alapértelmezett: Letiltva)
USB Mass Storage Driver Support
Engedélyezi vagy letiltja az USB tárolóeszközök támogatását. (Alapértelmezett: Engedélyezve)
USB Storage Devices
Megjeleníti a csatlakoztatott USB tömegtároló eszközök listáját. Ez az elem csak akkor jelenik meg, ha egy USB tárolóeszköz van telepítve.

Trusted Computing
Engedélyezi vagy letiltja a Trusted Platform Module (TPM) modult.
Super IO Configuration
Serial Port 1 (Onboard COMA Connector)
Engedélyezi vagy letiltja az alaplapi soros portot. (Alapértelmezett: Engedélyezve)
Serial Port 2 (Onboard COMB Connector)
Engedélyezi vagy letiltja az alaplapi soros portot. (Alapértelmezett: Engedélyezve)
Parallel Port
Engedélyezi vagy letiltja az alaplapi párhuzamos portot. (Alapértelmezett: Engedélyezve)
NVMe Configuration
Megjeleníti a M.2 NVME PCIe SSD-vel kapcsolatos információkat, ha telepítve van.
OffBoard SATA Controller Configuration
Megjeleníti a M.2 PCIe SSD-vel kapcsolatos információkat, ha telepítve van.

Chipset

Chipset
IOMMU
Engedélyezi vagy letiltja az AMD IOMMU támogatást. (Alapértelmezett: Auto)
Integrated Graphics ^{(Megjegyzés)}
Engedélyezi vagy letiltja az alaplapi grafikus funkciót.

Auto	A BIOS automatikusan engedélyezi vagy letiltja az alaplapi grafikus vezérlőt a telepített grafikus kártyától függően. (Alapértelmezett)
Disabled	Letiltja az alaplapi grafikus vezérlőt.

UMA Frame Buffer Size ^{(Megjegyzés)}
A Frame Buffer mérete a rendszer memória teljes mennyisége, amelyet kizárólag az alaplapi grafikus vezérlő számára osztottak ki. Például az MS-DOS csak ezt a memóriát használja a megjelenítéshez. Lehetőségek: Auto (alapértelmezett), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
SATA Mode
Engedélyezi vagy letiltja a RAID-et a Chipsetbe integrált SATA vezérlők számára, vagy AHCI módba konfigurálja a SATA vezérlőket.

RAID	Engedélyezi a RAID-et a SATA vezérlő számára.
AHCI	AHCI módba konfigurálja a SATA vezérlőket. Az Advanced Host Controller Interface (AHCI) egy olyan interfész specifikáció, amely lehetővé teszi a tárolóillesztő számára, hogy engedélyezze a fejlett Serial ATA funkciókat, mint például a Native Command Queuing és a hot plug. (Alapértelmezett)

APU SATA Port Enable (M2F_32G Connector)
Engedélyezi vagy letiltja a CPU-ba integrált SATA vezérlőt. (Alapértelmezett: Engedélyezve)
Chipset SATA Port Enable (SATA3 0, 1, 2, 3 Connectors)
Engedélyezi vagy letiltja a Chipsetbe integrált SATA vezérlőt. (Alapértelmezett: Engedélyezve)
APU SATA Port 0 (M2F_32G Connector)
Megjeleníti a csatlakoztatott M.2 SATA eszközzel kapcsolatos információkat. Az információk csak akkor jelennek meg, ha egy M.2 SATA eszköz van telepítve.
Chipset SATA Port 0/1/2/3 (SATA3 0, 1, 2, 3 Connectors)
Megjeleníti a csatlakoztatott SATA eszköz(ök)kel kapcsolatos információkat.

^{(Megjegyzés)}Ez az elem csak akkor jelenik meg, ha olyan CPU-t telepít, amely támogatja ezt a funkciót.

Teljesítmény

AC BACK
Meghatározza a rendszer állapotát az AC áramkimaradás utáni visszatéréskor.

Memória	A rendszer az AC áramellátás visszatérésekor a legutolsó ismert ébrenléti állapotába tér vissza.
Mindig bekapcsolva	A rendszer az AC áramellátás visszatérésekor bekapcsol.
Mindig kikapcsolva	A rendszer kikapcsolva marad az AC áramellátás visszatérésekor. (Alapértelmezett)

Power On By Keyboard
Lehetővé teszi a rendszer bekapcsolását egy PS/2 billentyűzetes ébresztési esemény által.
Megjegyzés: A funkció használatához legalább 1A-t biztosító +5VSB vezetékes ATX tápegységre van szükség.

Letiltva	Letiltja ezt a funkciót. (Alapértelmezett)
Jelszó	Állítson be egy 1–5 karakterből álló jelszót a rendszer bekapcsolásához.
Keyboard 98	Nyomja meg a POWER gombot a Windows 98 billentyűzeten a rendszer bekapcsolásához.
Bármely gomb	Nyomjon meg bármelyik gombot a rendszer bekapcsolásához.

Power On Password
Állítsa be a jelszót, ha a Power On By Keyboard beállítása Jelszó. Nyomja meg az <Enter> billentyűt ezen az elemen, és állítson be egy legfeljebb 5 karakterből álló jelszót, majd nyomja meg az <Enter> billentyűt az elfogadáshoz. A rendszer bekapcsolásához írja be a jelszót, és nyomja meg az <Enter> billentyűt.
Megjegyzés: A jelszó törléséhez nyomja meg az <Enter> billentyűt ezen az elemen. Amikor a rendszer kéri a jelszót, nyomja meg ismét az <Enter> billentyűt anélkül, hogy beírná a jelszót a jelszóbeállítások törléséhez.
Power On By Mouse
Lehetővé teszi a rendszer bekapcsolását egy PS/2 egérrel történő ébresztési esemény által.
Megjegyzés: A funkció használatához legalább 1A-t biztosító +5VSB vezetékes ATX tápegységre van szükség.

Letiltva	Letiltja ezt a funkciót. (Alapértelmezett)
Mozgatás	Mozgassa az egeret a rendszer bekapcsolásához.
Dupla kattintás	Kattintson duplán az egér bal gombjára a rendszer bekapcsolásához.

ErP
Meghatározza, hogy a rendszer a legkevesebb energiát fogyassza-e S5 (leállítási) állapotban. Megjegyzés: Ha ez az elem Engedélyezve értékre van állítva, a következő funkciók nem lesznek elérhetők: Folytatás riasztással, PME esemény ébresztése, egérrel történő bekapcsolás, billentyűzettel történő bekapcsolás és Wake on LAN.
Soft-Off by PWR-BTTN
Konfigurálja a számítógép kikapcsolásának módját MS-DOS módban a bekapcsológomb segítségével.

Azonnali kikapcsolás	Nyomja meg a bekapcsológombot, és a rendszer azonnal kikapcsol. (Alapértelmezett)
Késleltetés 4 mp.	Tartsa lenyomva a bekapcsológombot 4 másodpercig a rendszer kikapcsolásához. Ha a bekapcsológombot 4 másodpercnél rövidebb ideig nyomja meg, a rendszer felfüggesztési módba lép.

Resume by Alarm
Meghatározza, hogy a rendszer bekapcsoljon-e egy kívánt időpontban. (Alapértelmezett: Letiltva) Ha engedélyezve van, állítsa be a dátumot és az időt az alábbiak szerint:
Ébresztés napja: Kapcsolja be a rendszert egy adott időpontban minden nap, vagy egy adott napon egy hónapban.
Ébresztés óra/perc/másodperc: Állítsa be azt az időpontot, amikor a rendszer automatikusan bekapcsol.
Megjegyzés: A funkció használatakor kerülje a nem megfelelő leállítást az operációs rendszerből vagy az AC áramellátás eltávolítását, különben a beállítások nem lesznek hatékonyak.
Wake on LAN
Engedélyezi vagy letiltja a Wake on LAN funkciót. (Alapértelmezett: Engedélyezve)
High Precision Event Timer
Engedélyezi vagy letiltja a High Precision Event Timer (HPET) funkciót az operációs rendszerben. (Alapértelmezett: Engedélyezve)

Mentés és kilépés

Save & Exit Setup
Nyomja meg az <Enter> billentyűt ezen az elemen, és válassza az Igen lehetőséget. Ezzel elmenti a változtatásokat a CMOS-ba, és kilép a BIOS Setup programból. Válassza a Nem lehetőséget, vagy nyomja meg az <Esc> billentyűt a BIOS Setup Főmenübe való visszatéréshez.
Exit Without Saving
Nyomja meg az <Enter> billentyűt ezen az elemen, és válassza az Igen lehetőséget. Ezzel kilép a BIOS Setup programból anélkül, hogy elmentené a BIOS Setup programban a CMOS-ba végrehajtott változtatásokat. Válassza a Nem lehetőséget, vagy nyomja meg az <Esc> billentyűt a BIOS Setup Főmenübe való visszatéréshez.
Load Optimized Defaults
Nyomja meg az <Enter> billentyűt ezen az elemen, és válassza az Igen lehetőséget az optimális BIOS alapértelmezett beállítások betöltéséhez. A BIOS alapértelmezett beállításai segítenek a rendszer optimális állapotban működni. Mindig töltse be az Optimalizált alapértelmezéseket a BIOS frissítése vagy a CMOS értékek törlése után.
Boot Override
Lehetővé teszi egy eszköz kiválasztását az azonnali indításhoz. Nyomja meg az <Enter> billentyűt a kiválasztott eszközön, és válassza az Igen lehetőséget a megerősítéshez. A rendszer automatikusan újraindul, és erről az eszközről indul el.
Save Profiles
Ez a funkció lehetővé teszi a jelenlegi BIOS-beállítások profilba mentését. Legfeljebb 8 profilt hozhat létre, és mentheti Setup Profile 1 ~ Setup Profile 8 néven. Nyomja meg az <Enter> billentyűt a befejezéshez. Vagy kiválaszthatja a Select File in HDD/FDD/USB lehetőséget, hogy a profilt a tárolóeszközére mentse.
Load Profiles
Ha a rendszere instabillá válik, és betöltötte a BIOS alapértelmezett beállításait, ezzel a funkcióval betöltheti a BIOS-beállításokat egy korábban létrehozott profilból, anélkül, hogy újra kellene konfigurálnia a BIOS-beállításokat. Először válassza ki a betölteni kívánt profilt, majd nyomja meg az <Enter> billentyűt a befejezéshez. Kiválaszthatja a Select File in HDD/FDD/USB lehetőséget, hogy bemenetként használja a korábban létrehozott profilt a tárolóeszközéről, vagy betöltse a BIOS által automatikusan létrehozott profilt, például a BIOS-beállítások visszaállítását az utolsó helyesen működő beállításokra (utolsó ismert jó rekord).

RAID-készlet konfigurálása

RAID-szintek

	RAID 0	RAID 1	RAID 10
A merevlemezek minimális száma	≥2	2	4
Tömb kapacitása	A merevlemezek száma * A legkisebb meghajtó mérete	A legkisebb meghajtó mérete	(A merevlemezek száma/2) * A legkisebb meghajtó mérete
Hibatűrés	Nem	Igen	Igen

Mielőtt elkezdené, készítse elő a következőket:

Legalább két SATA merevlemez vagy M.2 SATA SSD. (Az optimális teljesítmény érdekében ajánlott azonos modellel és kapacitással rendelkező két merevlemezt használni).
Egy Windows telepítőlemez.
Alaplap illesztőprogram-lemeze.
Egy USB-kulcs.

SATA-vezérlők konfigurálása

Merevlemezek telepítése
Telepítse a merevlemezeket/SSD-ket az alaplapon található SATA/M.2 csatlakozókba. Ezután csatlakoztassa a tápegység tápcsatlakozóit a merevlemezekhez.

A SATA-vezérlő üzemmódjának konfigurálása a BIOS Setupban
Győződjön meg róla, hogy a SATA-vezérlő üzemmódját megfelelően konfigurálta a rendszer BIOS Setupjában.
Lépések:
1. Kapcsolja be a számítógépet, és nyomja meg a <Delete> billentyűt a BIOS Setupba való belépéshez a POST (Power-On Self-Test) során. A Chipset alatt győződjön meg arról, hogy az APU SATA Port Enable és a Chipset SATA Port Enable engedélyezve van. Állítsa a SATA Mode beállítást RAID-re. Ezután mentse a beállításokat, és indítsa újra a számítógépet.
2. Ha UEFI RAID-et szeretne konfigurálni, kövesse a "C-1." lépéseit. A régi RAID ROM belépéséhez mentse a beállításokat, és lépjen ki a BIOS Setupból. További információért tekintse meg a "C-2" részt.

Az ebben a szakaszban leírt BIOS Setup menük eltérhetnek az alaplap pontos beállításaitól. A tényleges BIOS Setup menüopciók, amelyeket látni fog, az alaplaptól és a BIOS verziójától függenek.

1. UEFI RAID konfiguráció
  Csak a Windows 10 64 bites verziója támogatja az UEFI RAID konfigurációt.
  Lépés:
  1. A BIOS Setupban lépjen a BIOS-ba, és állítsa a Windows 10 Features beállítást Windows 10-re, a CSM Support beállítást pedig Disabled-re. Mentse a módosításokat, és lépjen ki a BIOS Setupból.
  2. A rendszer újraindítása után lépjen be újra a BIOS Setupba. Ezután lépjen be a Peripherals\RAIDXpert2 Configuration Utility almenübe.
  3. A RAIDXpert2 Configuration Utility képernyőn nyomja meg az <Enter> billentyűt az Array Management opción a Create Array képernyőre való belépéshez. Ezután válassza ki a RAID szintet. A támogatott RAID szintek közé tartozik a RAID 0, a RAID 1 és a RAID 10 (a rendelkezésre álló választék a telepített merevlemezek számától függ). Ezután nyomja meg az <Enter> billentyűt a Select Physical Disks opción a Select Physical Disks képernyőre való belépéshez.
  4. A Select Physical Disks képernyőn válassza ki a RAID tömbbe beillesztendő merevlemezeket, és állítsa őket Enabled állapotra. Ezután használja a lefelé mutató nyílbillentyűt az Apply Changes elemre való lépéshez, és nyomja meg az <Enter> billentyűt. Ezután térjen vissza az előző képernyőre, és állítsa be az Array Size, Array Size Unit, Read Cache Policy és Write Cache Policy beállításokat.
  5. A kapacitás beállítása után lépjen a Create Array elemre, és nyomja meg az <Enter> billentyűt a kezdéshez.
  6. A befejezés után visszakerül az Array Management képernyőre. A Manage Array Properties alatt láthatja az új RAID kötetet, valamint a RAID szintre, a tömb nevére, a tömb kapacitására stb. vonatkozó információkat.
2. A régi RAID ROM konfigurálása
  Lépjen be a régi RAID BIOS telepítőprogramjába egy RAID tömb konfigurálásához. Hagyja ki ezt a lépést, és folytassa a Windows operációs rendszer telepítését nem RAID konfiguráció esetén.
  Lépés:

Miután a POST memória teszt elkezdődött, és mielőtt az operációs rendszer elindulna, keressen egy üzenetet, amely azt mondja, hogy "Press <Ctrl-R> to Configure" (Nyomja meg a <Ctrl-R> billentyűkombinációt a konfiguráláshoz). Nyomja meg a <Ctrl> + <R> billentyűkombinációt a RAID BIOS telepítőprogramjának elindításához.
Új tömb létrehozásához nyomja meg az <Enter> billentyűt a Create Array opción.
A kijelölő sáv a képernyő jobb oldalán lévő Disks szakaszba kerül. Válassza ki a RAID tömbbe belefoglalandó merevlemezeket. Használja a felfelé vagy lefelé mutató nyílbillentyűt egy merevlemez kiválasztásához, és nyomja meg az <Insert> billentyűt. A kiválasztott merevlemez zölden jelenik meg. Az összes merevlemez használatához egyszerűen nyomja meg az <A> billentyűt az összes kiválasztásához. Ezután nyomja meg az <Enter> billentyűt, és a kijelölő sáv a képernyő bal alsó sarkában lévő User Input szakaszba kerül.
Először válasszon egy RAID módot, és nyomja meg az <Enter> billentyűt. A rendelkezésre álló választék a telepített merevlemezek számától függ. Ezután kövesse a képernyőn megjelenő utasításokat a tömb méretének megadásához. Kiválaszthatja az All available space lehetőséget a maximálisan engedélyezett méret használatához, vagy használhatja a felfelé vagy lefelé mutató nyílbillentyűt a méret beállításához, és nyomja meg az <Enter> billentyűt.
Válasszon egy gyorsítótárazási módot. A lehetőségek közé tartozik a Read/Write, a Read Only és a None. Ezután nyomja meg az <Enter> billentyűt a folytatáshoz.
Végül megjelenik egy "Confirm Creation of Array" (Tömb létrehozásának megerősítése) üzenet. Nyomja meg a <C> billentyűt a megerősítéshez vagy az <Esc> billentyűt a visszatéréshez az előző képernyőre.
Ha elkészült, látni fogja az új tömböt a főképernyőn. A RAID BIOS segédprogramból való kilépéshez nyomja meg az <Esc> billentyűt, majd nyomja meg a <C> billentyűt a megerősítéshez.

A SATA RAID/AHCI illesztőprogram és az operációs rendszer telepítése
A megfelelő BIOS-beállításokkal készen áll az operációs rendszer telepítésére.

Az operációs rendszer telepítése
Mivel egyes operációs rendszerek már tartalmaznak SATA RAID/AHCI illesztőprogramot, a Windows telepítési folyamata során nem kell külön RAID/AHCI illesztőprogramot telepítenie. Az operációs rendszer telepítése után javasoljuk, hogy telepítse az összes szükséges illesztőprogramot az alaplap illesztőprogram-lemezéről az "Xpress Install" segítségével a rendszer teljesítményének és kompatibilitásának biztosítása érdekében. Ha a telepítendő operációs rendszer megköveteli, hogy további SATA RAID/AHCI illesztőprogramot biztosítson az operációs rendszer telepítési folyamata során, kérjük, olvassa el az alábbi lépéseket:

Másolja át a Hw10 mappát az illesztőprogram-lemezen lévő \Boot mappából az USB-kulcsra.
Indítsa el a rendszert a Windows telepítőlemezéről, és hajtsa végre a szokásos operációs rendszer telepítési lépéseit. Amikor megjelenik a képernyő, amely az illesztőprogram betöltését kéri, válassza a Browse lehetőséget.
Helyezze be az USB-kulcsot, majd keresse meg az illesztőprogram helyét. Az illesztőprogram helye a következő: \Hw10\RAID\x64
Először válassza az AMD-RAID Bottom Device lehetőséget, és kattintson a Next gombra az illesztőprogram betöltéséhez. Ezután válassza az AMD-RAID Controller lehetőséget, és kattintson a Next gombra az illesztőprogram betöltéséhez. Végül folytassa az operációs rendszer telepítését.

A RAID-tömb konfigurálásával kapcsolatos részletekért látogasson el a GIGABYTE weboldalára.

Illesztőprogramok telepítése

Az illesztőprogramok telepítése előtt először telepítse az operációs rendszert. (A következő utasítások a Windows 10-et használják példaként.)
Az operációs rendszer telepítése után helyezze be az alaplap illesztőprogram-lemezét az optikai meghajtóba. Kattintson a képernyő jobb felső sarkában található "Tap to choose what happens with this disc" (Koppintson ide a lemez kezeléséhez) üzenetre, és válassza a "Run Run.exe" (Run.exe futtatása) lehetőséget. (Vagy lépjen a Sajátgép menübe, kattintson duplán az optikai meghajtóra, és futtassa a Run.exe programot.)

Az "Xpress Install" automatikusan átvizsgálja a rendszert, majd felsorolja az összes ajánlott illesztőprogramot. Kattintson az Xpress Install gombra, és az "Xpress Install" telepíti az összes kiválasztott illesztőprogramot. Vagy kattintson a nyíl ikonra a szükséges illesztőprogramok egyenkénti telepítéséhez.

További szoftverinformációkért látogasson el a GIGABYTE weboldalára.

Az audioszoftver konfigurálásával kapcsolatos részletekért látogasson el a GIGABYTE weboldalára.

Lépjen kapcsolatba velünk
GIGA-BYTE TECHNOLOGY CO., LTD.
Cím: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Tajvan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Műszaki és nem műszaki támogatás (értékesítés/marketing): http://esupport.gigabyte.com
WEB cím (angol): http://www.gigabyte.com
WEB cím (kínai): http://www.gigabyte.tw

GIGABYTE eSupport
Műszaki vagy nem műszaki (értékesítési/marketing) kérdés beküldéséhez kérjük, látogasson el a következő weboldalra: http://esupport.gigabyte.com

Az alaplap verziószámának azonosítása
Az alaplapján lévő verziószám így néz ki: "REV: X.X." Például a "REV: 1.0" azt jelenti, hogy az alaplap verziója 1.0. Ellenőrizze az alaplap verziószámát az alaplap BIOS-ának, illesztőprogramjainak frissítése előtt, vagy amikor műszaki információkat keres.
Példa:

További termék részletekért látogasson el a GIGABYTE weboldalára.

Szerzői jog
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Minden jog fenntartva. A kézikönyvben említett védjegyek a megfelelő tulajdonosaik bejegyzett védjegyei.
