GIGABYTE GA-J3355N-D2P - Alaplap kézikönyv

Tartalom

Az alaplap revíziójának azonosítása

Az alaplapján lévő revíziós szám így néz ki: "REV: X.X." Például: "REV: 1.0" azt jelenti, hogy az alaplap revíziója 1.0. Ellenőrizze az alaplap revízióját az alaplap BIOS-ának, illesztőprogramjainak frissítése előtt, vagy amikor műszaki információkat keres.
Példa:

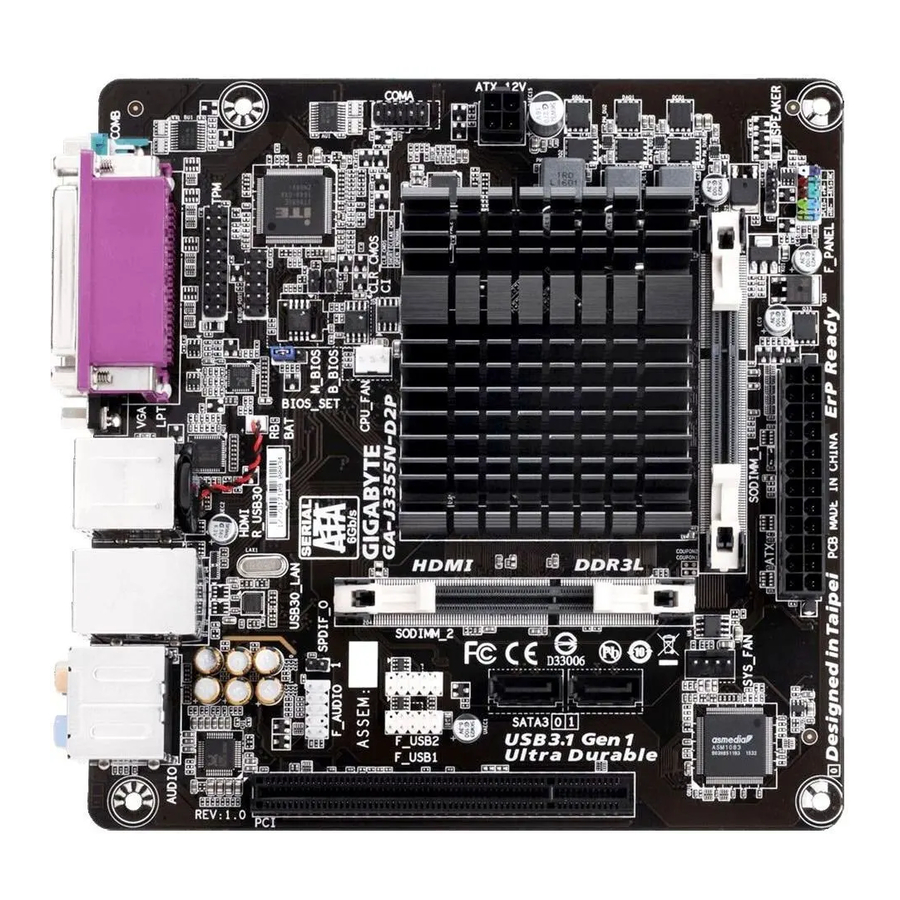

GA-J3355N-D2P Alaplap elrendezése

Alaplap elrendezése

A doboz tartalma

  • GA-J3355N-D2P alaplap
  • Alaplap illesztőprogram lemeze
  • Felhasználói kézikönyv
  • Két SATA kábel
  • I/O pajzs

* A fenti doboz tartalma csak tájékoztató jellegű, és a tényleges elemek a kapott termékcsomagtól függenek. A doboz tartalma előzetes értesítés nélkül változhat.

Hardver telepítése

Telepítési óvintézkedések

Az alaplap számos érzékeny elektronikus áramkört és alkatrészt tartalmaz, amelyek az elektrosztatikus kisülés (ESD) következtében megsérülhetnek. Telepítés előtt figyelmesen olvassa el a felhasználói kézikönyvet, és kövesse az alábbi eljárásokat:

  • Telepítés előtt ellenőrizze, hogy a ház alkalmas-e az alaplaphoz.
  • Telepítés előtt ne távolítsa el vagy törje meg az alaplap S/N (sorozatszám) matricáját vagy a kereskedő által biztosított garanciamatricát. Ezek a matricák szükségesek a garancia érvényesítéséhez.
  • Mindig húzza ki a váltóáramot azáltal, hogy kihúzza a tápkábelt a fali aljzatból, mielőtt telepítené vagy eltávolítaná az alaplapot vagy más hardverkomponenseket.
  • Amikor hardverkomponenseket csatlakoztat az alaplapon lévő belső csatlakozókhoz, ügyeljen arra, hogy azok szorosan és biztonságosan legyenek csatlakoztatva.
  • Az alaplap kezelésekor kerülje a fém vezetékek vagy csatlakozók érintését.
  • A legjobb, ha elektrosztatikus kisülés (ESD) csuklópántot visel elektronikus alkatrészek, például alaplap, CPU vagy memória kezelésekor. Ha nincs ESD csuklópántja, tartsa szárazon a kezét, és először érintsen meg egy fémtárgyat a statikus elektromosság megszüntetése érdekében.
  • Az alaplap telepítése előtt helyezze azt antisztatikus párnára vagy elektrosztatikus árnyékoló tartályba.
  • Mielőtt csatlakoztatná vagy kihúzná a tápkábelt az alaplapból, győződjön meg arról, hogy a tápegység ki van kapcsolva.
  • A bekapcsolás előtt győződjön meg arról, hogy a tápegység feszültsége a helyi feszültségszabványnak megfelelően van beállítva.
  • A termék használata előtt ellenőrizze, hogy a hardver alkatrészeinek minden kábele és tápcsatlakozója csatlakoztatva van-e.
  • Az alaplap károsodásának elkerülése érdekében ne engedje, hogy a csavarok érintkezzenek az alaplap áramkörével vagy annak alkatrészeivel.
  • Győződjön meg arról, hogy nincsenek az alaplapon vagy a számítógépházban maradt csavarok vagy fém alkatrészek.
  • Ne helyezze a számítógépet egyenetlen felületre.
  • Ne helyezze a számítógépet magas hőmérsékletű vagy nedves környezetbe.
  • A számítógép bekapcsolása a telepítési folyamat során a rendszer alkatrészeinek károsodásához, valamint a felhasználó fizikai sérüléséhez vezethet.
  • Ha bizonytalan a telepítési lépésekkel kapcsolatban, vagy problémája van a termék használatával kapcsolatban, forduljon szakképzett számítástechnikushoz.
  • Ha adaptert, hosszabbító tápkábelt vagy elosztót használ, feltétlenül olvassa el a telepítési és/vagy földelési utasításokat.

Termékjellemzők

CPU
  • Beépítve egy Intel® Dual-Core Celeron® J3355 SoC-vel (2,5 GHz)
    * Ne szerelje szét a beépített SoC-t és a hűtőbordákat saját maga, hogy elkerülje ezen alkatrészek károsodását.
  • 2 MB gyorsítótár
Memória
  • 2 x DDR3L SO-DIMM foglalat, amely legfeljebb 16 GB rendszermemóriát támogat
  • Kétcsatornás memória architektúra
  • DDR3L 1866/1600/1333 MHz-es memória modulok támogatása
  • Nem-ECC memória modulok támogatása
Integrált grafika
  • Integrálva a SoC-be:
    • 1 x D-Sub port, amely maximális felbontást támogat 1920x1200@60 Hz-en
    • 1 x HDMI port, amely maximális felbontást támogat 3840x2160@30 Hz-en
Hang
  • Realtek® ALC887 kodek
  • Nagy felbontású hang
  • 2/4/5.1/7.1-csatornás
LAN
  • Realtek® GbE LAN chip (10/100/1000 Mbit)
Bővítőhelyek
  • 1 x PCI slot
Tároló interfész
  • Integrálva a SoC-be:
    • 2 x SATA 6Gb/s csatlakozó
USB
  • Integrálva a SoC-be:
    • 4 x USB 3.1 Gen 1 port a hátlapon
    • 4 x USB 2.0/1.1 port elérhető a belső USB headereken keresztül
Belső csatlakozók
  • 1 x 24-tűs ATX fő tápcsatlakozó
  • 1 x 4-tűs ATX 12V tápcsatlakozó
  • 2 x SATA 6Gb/s csatlakozó
  • 1 x CPU ventilátor header
  • 1 x rendszer ventilátor header
  • 1 x előlapi panel header
  • 1 x előlapi audio header
  • 2 x USB 2.0/1.1 header
  • 1 x S/PDIF kimeneti header
  • 1 x soros port header
  • 1 x Trusted Platform Module (TPM) header
  • 1 x Clear CMOS jumper
  • 1 x ház behatolás header
  • 1 x hangszóró header
  • 1 x BIOS jumper
Hátlap csatlakozói
  • 1 x soros port
  • 1 x párhuzamos port
  • 1 x D-Sub port
  • 1 x HDMI port
  • 4 x USB 3.1 Gen 1 port
  • 1 x RJ-45 port
  • 6 x audio jack (középső/mélysugárzó hangszóró kimenet, hátsó hangszóró kimenet, oldalsó hangszóró kimenet, vonalbemenet, vonalkimenet, mikrofon bemenet)
I/O vezérlő
  • iTE® I/O vezérlő chip
Hardvermonitor
  • Feszültségérzékelés
  • Hőmérséklet-érzékelés
  • Ventilátor sebesség érzékelése
  • Ventilátor sebesség szabályozása
    * A ventilátor sebesség szabályozási funkció támogatása a telepített hűtőtől függ.
BIOS
  • 2 x 64 Mbit flash
  • Licencelt AMI UEFI BIOS használata
  • PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Egyedi funkciók
  • Xpress Install támogatása
  • @BIOS támogatása
  • APP Center támogatása
    * Az APP Centerben elérhető alkalmazások az alaplap modelljétől függően változhatnak. Az egyes alkalmazások támogatott funkciói az alaplap specifikációitól függően is változhatnak.
Mellékelt szoftver
  • Norton® Internet Security (OEM verzió)
Operációs rendszer
  • Windows 10 64-bites verzió támogatása
Formátum
  • Mini-ITX formátum; 17,0 cm x 17,0 cm

* A GIGABYTE fenntartja a jogot, hogy előzetes értesítés nélkül bármilyen változtatást eszközöljön a termékleírásokban és a termékkel kapcsolatos információkban.

Kérjük, látogasson el a GIGABYTE weboldalára a memória modulok támogatási listájához.

Kérjük, látogasson el a GIGABYTE weboldalán a Support\Utility List (Támogatás/Segédprogramok listája) oldalra az alkalmazások legújabb verziójának letöltéséhez.

Kérjük, látogasson el a GIGABYTE weboldalára a hardver telepítésével kapcsolatos részletekért.

A memória telepítése

figyelemOlvassa el a következő irányelveket, mielőtt elkezdi a memória telepítését:

  • Győződjön meg arról, hogy az alaplap támogatja a memóriát. Javasoljuk, hogy azonos kapacitású, márkájú, sebességű és chipes memóriát használjon. (A legújabb támogatott memóriasebességek és memória modulokért látogasson el a GIGABYTE weboldalára.)
  • A hardver károsodásának elkerülése érdekében mindig kapcsolja ki a számítógépet, és húzza ki a tápkábelt a fali aljzatból, mielőtt telepítené a memóriát.
  • A memória modulok bolondbiztos kialakításúak. A memória modul csak egy irányba telepíthető. Ha nem tudja behelyezni a memóriát, fordítsa meg az irányt.

Kétcsatornás memória konfiguráció
Ez az alaplap két memória foglalattal rendelkezik, és támogatja a kétcsatornás technológiát. A memória telepítése után a BIOS automatikusan felismeri a memória specifikációit és kapacitását. A kétcsatornás memória mód engedélyezése megduplázza az eredeti memória sávszélességét. A két memória foglalat két csatornára van osztva, és minden csatornán egy memória foglalat található az alábbiak szerint:
A csatorna: SODIMM_1
B csatorna: SODIMM_2

A SoC korlátai miatt olvassa el a következő irányelveket, mielőtt a memóriát kétcsatornás módban telepíti. Ha két memória modullal engedélyezi a kétcsatornás módot, javasoljuk, hogy az optimális teljesítmény érdekében azonos kapacitású, márkájú, sebességű és chipes memóriát használjon.

Bővítőkártya telepítése

figyelemOlvassa el a következő irányelveket, mielőtt elkezdi a bővítőkártya telepítését:

  • Győződjön meg arról, hogy az alaplap támogatja a bővítőkártyát. Figyelmesen olvassa el a bővítőkártyához mellékelt kézikönyvet.
  • A hardver károsodásának elkerülése érdekében mindig kapcsolja ki a számítógépet, és húzza ki a tápkábelt a fali aljzatból, mielőtt telepítené a bővítőkártyát.

Hátsó panel csatlakozói

Hátsó panel csatlakozói

  1. Párhuzamos port
    A párhuzamos port segítségével olyan eszközöket csatlakoztathat, mint például egy nyomtató, szkenner stb. A párhuzamos portot nyomtatóportnak is nevezik.
  2. Soros port
    A soros porton keresztül olyan eszközöket csatlakoztathat, mint például egy egér, modem vagy egyéb perifériák.
  3. D-Sub port
    A D-Sub port egy 15 tűs D-Sub csatlakozót támogat, és maximum 1920x1200@60 Hz felbontást támogat (a ténylegesen támogatott felbontások a használt monitortól függenek). Csatlakoztasson egy D-Sub csatlakozást támogató monitort ehhez a porthoz.
  4. USB 3.1 Gen 1 port
    Az USB 3.1 Gen 1 port támogatja az USB 3.1 Gen 1 specifikációt, és kompatibilis az USB 2.0 specifikációval. Használja ezt a portot USB-eszközökhöz.
  5. HDMI port
    A HDMI port HDCP-kompatibilis, és támogatja a Dolby TrueHD és a DTS HD Master Audio formátumokat. Akár 192 KHz/24 bit 8 csatornás LPCM hangkimenetet is támogat. Ezen a porton keresztül csatlakoztathatja a HDMI-t támogató monitort. A maximálisan támogatott felbontás 3840x2160@30 Hz, de a ténylegesen támogatott felbontások a használt monitortól függenek.
    információ A HDMI eszköz telepítése után feltétlenül állítsa be az alapértelmezett hanglejátszó eszközt HDMI-re. (Az elem neve az operációs rendszertől függően eltérhet.)

    Kettős kijelző konfigurációk az alaplapi grafikus vezérlőhöz:
    A kettős kijelző konfigurációk támogatottak, miután telepítette az alaplap illesztőprogramjait az operációs rendszerben.
  6. RJ-45 LAN port
    A Gigabit Ethernet LAN port akár 1 Gbps adatátviteli sebességgel is biztosít internetkapcsolatot. Az alábbiakban a LAN port LED-jeinek állapotát ismertetjük.

Kapcsolat/Sebesség LED:

Állapot Leírás
Narancssárga 1 Gbps adatátviteli sebesség
Zöld 100 Mbps adatátviteli sebesség
Ki 10 Mbps adatátviteli sebesség

Aktivitás LED:

Állapot Leírás
Villog Adatátvitel vagy -fogadás történik
Ki Nem történik adatátvitel vagy -fogadás
  1. Center/Subwoofer hangszóró kimenet (narancssárga)
    Ezen a hangcsatlakozón keresztül csatlakoztathatja a center/subwoofer hangszórókat egy 5.1/7.1 csatornás hangkonfigurációban.
  2. Hátsó hangszóró kimenet (fekete)
    Ez a csatlakozó a hátsó hangszórók csatlakoztatására használható 4/5.1/7.1 csatornás hangkonfigurációban.
  3. Oldalsó hangszóró kimenet (szürke)
    Ezen a hangcsatlakozón keresztül csatlakoztathatja az oldalsó hangszórókat egy 7.1 csatornás hangkonfigurációban.
  4. Vonalbemenet (kék)
    A vonalbemeneti csatlakozó. Ezen a hangcsatlakozón keresztül csatlakoztathatja a vonalbemeneti eszközöket, például egy optikai meghajtót, walkmant stb.
  5. Vonal kimenet (zöld)
    A vonalkimeneti csatlakozó. Ezen a hangcsatlakozón keresztül csatlakoztathat fejhallgatót vagy 2 csatornás hangszórót. Ez a csatlakozó a elülső hangszórók csatlakoztatására használható 4/5.1/7.1 csatornás hangkonfigurációban.
  6. Mikrofon bemenet (rózsaszín)
    A mikrofonbemeneti csatlakozó.

információ További szoftverinformációkért látogasson el a GIGABYTE weboldalára.

óvatosság

  • Amikor eltávolít egy hátsó panel csatlakozóhoz csatlakoztatott kábelt, először távolítsa el a kábelt az eszközről, majd távolítsa el az alaplapról.
  • A kábel eltávolításakor húzza ki egyenesen a csatlakozóból. Ne rázza oldalra, mert az elektromos rövidzárlatot okozhat a kábel csatlakozójában.

Belső csatlakozók

Belső csatlakozók

  1. ATX_12V
  2. ATX
  3. CPU_FAN
  4. SYS_FAN
  5. SATA3 0/1
  6. F_PANEL
  7. F_AUDIO
  8. BAT
  1. F_USB1/F_USB2
  2. COMA
  3. TPM
  4. SPEAKER
  5. CLR_CMOS
  6. CI
  7. BIOS_SET
  8. SPDIF_O

figyelemOlvassa el a következő irányelveket a külső eszközök csatlakoztatása előtt:

  • Először győződjön meg arról, hogy eszközei kompatibilisek a csatlakoztatni kívánt csatlakozókkal.
  • Az eszközök telepítése előtt feltétlenül kapcsolja ki az eszközöket és a számítógépet. Húzza ki a tápkábelt a konnektorból, hogy elkerülje az eszközök károsodását.
  • Az eszköz telepítése után, és a számítógép bekapcsolása előtt győződjön meg arról, hogy az eszköz kábele biztonságosan csatlakozik az alaplapon lévő csatlakozóhoz.

1/2) ATX_12V/ATX (2x2 12V-os tápcsatlakozó és 2x12-es fő tápcsatlakozó)
A tápcsatlakozó használatával a tápegység elegendő stabil áramot tud biztosítani az alaplapon lévő összes alkatrész számára. A tápcsatlakozó csatlakoztatása előtt először győződjön meg arról, hogy a tápegység ki van kapcsolva, és minden eszköz megfelelően van telepítve. A tápcsatlakozó bolondbiztos kialakítással rendelkezik. Csatlakoztassa a tápkábelt a tápcsatlakozóhoz a megfelelő irányban. A 12 V-os tápcsatlakozó főként a CPU-t látja el árammal. Ha a 12 V-os tápcsatlakozó nincs csatlakoztatva, a számítógép nem indul el.
2x2 12V-os tápcsatlakozó és 2x12-es fő tápcsatlakozó

3/4) CPU_FAN/SYS_FAN (Ventilátorcsatlakozók)
Az alaplap egy 3 tűs CPU ventilátorcsatlakozóval (CPU_FAN) és egy 4 tűs rendszer ventilátorcsatlakozóval (SYS_FAN) rendelkezik. A legtöbb ventilátorcsatlakozó bolondbiztos kialakítással rendelkezik. A ventilátorkábel csatlakoztatásakor ügyeljen arra, hogy a megfelelő irányban csatlakoztassa (a fekete csatlakozókábel a földelő vezeték). A fordulatszám-szabályozási funkcióhoz fordulatszám-szabályozó kialakítású ventilátor használata szükséges. Az optimális hőelvezetés érdekében ajánlott egy rendszer ventilátor beszerelése a házba.
CPU_FAN/SYS_FAN (Ventilátorcsatlakozók)

figyelemEzek a ventilátorcsatlakozók nem konfigurációs jumperblokkok. Ne helyezzen jumper sapkát a csatlakozókra.

  1. SATA3 0/1 (SATA 6Gb/s csatlakozók)
    A SATA csatlakozók megfelelnek a SATA 6Gb/s szabványnak, és kompatibilisek a SATA 3Gb/s és a SATA 1.5Gb/s szabvánnyal. Minden SATA csatlakozó egyetlen SATA eszközt támogat.
    SATA3 0/1 (SATA 6Gb/s csatlakozók)
  1. F_PANEL (Előlapi panel csatlakozó)
    Csatlakoztassa a házon lévő bekapcsológombot, a reset gombot és a rendszer állapotjelzőjét ehhez a csatlakozóhoz az alábbi lábkiosztás szerint. A kábelek csatlakoztatása előtt vegye figyelembe a pozitív és negatív lábakat.
    F_PANEL (Előlapi panel csatlakozó)
  • PLED (Bekapcsolásjelző LED, sárga):

    A ház előlapján lévő állapotjelzőhöz csatlakozik. A LED világít, amikor a rendszer működik. A LED nem világít, amikor a rendszer S3/S4 alvó állapotban van vagy ki van kapcsolva (S5).
  • PW (Bekapcsoló gomb, piros): A ház előlapján lévő bekapcsoló gombhoz csatlakozik. A bekapcsoló gomb segítségével konfigurálhatja a rendszer kikapcsolásának módját (további információért lásd a "BIOS Setup" (BIOS beállítás), "Chipset" (Chipkészlet) című részt).
  • HD (Merevlemez-aktivitásjelző LED, kék): A ház előlapján lévő merevlemez-aktivitásjelző LED-hez csatlakozik. A LED világít, amikor a merevlemez adatot olvas vagy ír.
  • RES (Reset gomb, zöld): A ház előlapján lévő reset gombhoz csatlakozik. Nyomja meg a reset gombot a számítógép újraindításához, ha a számítógép lefagy, és nem tud normál újraindítást végrehajtani.
  • NC (Lila): Nincs kapcsolat.

információ Az előlapi panel kialakítása a háztól függően eltérő lehet. Az előlapi modul főként bekapcsoló gombból, reset gombból, bekapcsolásjelző LED-ből, merevlemez-aktivitásjelző LED-ből stb. áll. Amikor a ház előlapi modulját ehhez a csatlakozóhoz csatlakoztatja, győződjön meg arról, hogy a vezeték kiosztása és a lábkiosztás helyesen illeszkedik egymáshoz.

  1. F_AUDIO (Előlapi audio csatlakozó)
    Az előlapi audio csatlakozó támogatja az Intel High Definition audio (HD) és az AC'97 audio szabványt. Csatlakoztathatja a ház előlapi audiomodulját ehhez a csatlakozóhoz. Győződjön meg arról, hogy a modul csatlakozójának vezetékkiosztása megegyezik az alaplapi csatlakozó lábkiosztásával. A modul csatlakozójának és az alaplapi csatlakozónak a helytelen csatlakoztatása az eszköz működésképtelenségét vagy akár károsodását is okozhatja.
    F_AUDIO (Előlapi audio csatlakozó)

információ

  • Az előlapi audio csatlakozó alapértelmezés szerint a HD audiót támogatja.
  • Az audiojelek az elülső és a hátsó panel audio csatlakozóin is egyidejűleg jelen lesznek.
  • Egyes házak olyan előlapi audiomodullal rendelkeznek, amelyen minden vezetéken külön csatlakozók vannak, nem pedig egyetlen csatlakozó. Az eltérő vezetékkiosztású előlapi audiomodul csatlakoztatásával kapcsolatban forduljon a ház gyártójához.
  1. BAT (Akkumulátor)
    Az akkumulátor biztosítja az áramot a CMOS-ban lévő értékek (például a BIOS-konfigurációk, a dátum és az idő információk) megőrzéséhez, amikor a számítógép ki van kapcsolva. Cserélje ki az akkumulátort, ha az akkumulátor feszültsége alacsony szintre esik, különben a CMOS-értékek pontatlanok lehetnek vagy elveszhetnek.


A CMOS-értékeket az akkumulátor kábelének eltávolításával törölheti:

  1. Kapcsolja ki a számítógépet, és húzza ki a tápkábelt.
  2. Húzza ki az akkumulátor kábelét az akkumulátor kábelcsatlakozójából, és várjon egy percet.
  3. Dugja be az akkumulátor kábelét.
  4. Dugja be a tápkábelt, és indítsa újra a számítógépet.

figyelem

  • Az akkumulátor cseréje előtt mindig kapcsolja ki a számítógépet, és húzza ki a tápkábelt.
  • Cserélje ki az akkumulátort egy azonos típusúra. Az eszközök károsodhatnak, ha az akkumulátort helytelen modellel cseréli ki.
  • Forduljon a vásárlás helyéhez vagy a helyi kereskedőhöz, ha nem tudja saját maga kicserélni az akkumulátort, vagy bizonytalan az akkumulátor típusát illetően.
  • Az akkumulátor behelyezésekor ügyeljen az akkumulátor pozitív (+) és negatív (-) oldalának irányára (a pozitív oldalnak felfelé kell néznie).
  • A használt akkumulátorokat a helyi környezetvédelmi előírásoknak megfelelően kell kezelni.
  1. F_USB1/F_USB2 (USB 2.0/1.1 csatlakozók)
    A csatlakozók megfelelnek az USB 2.0/1.1 specifikációnak. Minden USB-csatlakozó két USB-portot tud biztosítani egy opcionális USB-kereten keresztül. Az opcionális USB-keret megvásárlásához forduljon a helyi kereskedőhöz.
    F_USB1/F_USB2 (USB 2.0/1.1 csatlakozók)

figyelem

  • Ne dugja az IEEE 1394 keret (2x5 tűs) kábelét az USB-csatlakozóba.
  • Az USB-keret beszerelése előtt feltétlenül kapcsolja ki a számítógépet, és húzza ki a tápkábelt a konnektorból, hogy elkerülje az USB-keret károsodását.
  1. COMA (Soros port csatlakozó)
    A COM-csatlakozó egy soros portot tud biztosítani egy opcionális COM-port kábelen keresztül. Az opcionális COM-port kábel megvásárlásához forduljon a helyi kereskedőhöz.
    COMA (Soros port csatlakozó)
  1. TPM (Trusted Platform Module csatlakozó)
    Ehhez a csatlakozóhoz csatlakoztathat egy TPM-et (Trusted Platform Module).
    TPM (Trusted Platform Module csatlakozó)
  1. SPEAKER (Hangszóró csatlakozó)
    A ház előlapján lévő hangszóróhoz csatlakozik. A rendszer egy hangjelzéssel jelzi a rendszerindítási állapotot. Egyetlen rövid hangjelzés hallható, ha a rendszerindításkor nem észlelhető probléma.
  1. CLR_CMOS (CMOS törlő jumper)
    Ezzel a jumperrel törölheti a BIOS-konfigurációt, és visszaállíthatja a CMOS-értékeket a gyári alapértékekre. A CMOS-értékek törléséhez használjon egy fém tárgyat, például egy csavarhúzót, és érintse meg a két tűt néhány másodpercig.

figyelem

  • A CMOS-értékek törlése előtt mindig kapcsolja ki a számítógépet, és húzza ki a tápkábelt a konnektorból.
  • A rendszer újraindítása után lépjen be a BIOS Setup programba a gyári alapértékek betöltéséhez (válassza a Load Optimized Defaults (Optimalizált alapértékek betöltése) lehetőséget), vagy manuálisan konfigurálja a BIOS-beállításokat (a BIOS-konfigurációkkal kapcsolatban lásd a "BIOS Setup" (BIOS beállítás) című részt).
  1. CI (Házbehatolás-érzékelő csatlakozó)
    Ez az alaplap egy házérzékelő funkciót biztosít, amely érzékeli, ha a ház fedelét eltávolították. Ehhez a funkcióhoz olyan ház szükséges, amelynek van házbehatolás-érzékelő kialakítása.
  1. BIOS_SET
    Ezzel a jumperrel válthat a fő BIOS és a biztonsági másolatot tartalmazó BIOS között azáltal, hogy a jumper sapkát az alábbiak szerint helyezi el a tűkön. Helyezze a sapkát az 1-2 tűkre a fő BIOS engedélyezéséhez, vagy a 2-3 tűkre a biztonsági másolatot tartalmazó BIOS engedélyezéséhez.
  1. SPDIF_O (S/PDIF kimeneti csatlakozó)
    Ez a csatlakozó támogatja a digitális S/PDIF kimenetet, és egy S/PDIF digitális audiokábelt (amelyet a bővítőkártyák biztosítanak) csatlakoztat az alaplapról a digitális hangkimenethez bizonyos bővítőkártyákhoz, például grafikus kártyákhoz és hangkártyákhoz. Például egyes grafikus kártyák megkövetelhetik, hogy S/PDIF digitális audiokábelt használjon a digitális hangkimenethez az alaplapról a grafikus kártyára, ha HDMI-kijelzőt szeretne csatlakoztatni a grafikus kártyához, és egyidejűleg digitális hangkimenetet szeretne a HDMI-kijelzőről. Az S/PDIF digitális audiokábel csatlakoztatásával kapcsolatos információkért figyelmesen olvassa el a bővítőkártya kézikönyvét.

BIOS beállítás

A BIOS (Basic Input and Output System) rögzíti a rendszer hardverparamétereit az alaplapon található CMOS-ban. Főbb funkciói közé tartozik a bekapcsolási önteszt (POST) végrehajtása a rendszerindítás során, a rendszerparaméterek mentése és az operációs rendszer betöltése stb. A BIOS tartalmaz egy BIOS beállító programot, amely lehetővé teszi a felhasználó számára az alapvető rendszerkonfigurációs beállítások módosítását vagy bizonyos rendszerfunkciók aktiválását. Amikor a készülék ki van kapcsolva, az alaplapon lévő akkumulátor biztosítja a szükséges áramot a CMOS számára, hogy a konfigurációs értékeket a CMOS-ban tárolja.
A BIOS beállító program eléréséhez nyomja meg a <Delete> billentyűt a POST során, amikor a készülék be van kapcsolva. A BIOS frissítéséhez használja a GIGABYTE @BIOS segédprogramot, amely egy Windows-alapú segédprogram, amely megkeresi és letölti a BIOS legújabb verzióját az internetről, és frissíti a BIOS-t.

figyelem

  • Mivel a BIOS frissítése potenciálisan kockázatos, ha nem tapasztal problémákat a BIOS aktuális verziójának használata közben, javasoljuk, hogy ne frissítse a BIOS-t. A BIOS frissítését óvatosan végezze. A nem megfelelő BIOS-frissítés a rendszer hibás működését okozhatja.
  • Javasoljuk, hogy ne változtassa meg az alapértelmezett beállításokat (hacsak nem szükséges), hogy elkerülje a rendszer instabilitását vagy más váratlan eredményeket. A beállítások nem megfelelő módosítása a rendszerindítás sikertelenségét eredményezheti. Ha ez bekövetkezik, próbálja meg törölni a CMOS-értékeket, és állítsa vissza a kártyát az alapértelmezett értékekre. (A CMOS-értékek törlésének módját lásd a fejezet "Alapértelmezett értékek visszaállítása" című szakaszában, vagy az akkumulátor/CMOS jumper törlésének bemutatását a Hardver telepítése fejezetben.)

Indítóképernyő

A következő indítóképernyő jelenik meg a számítógép indításakor.

Főmenü

A BIOS beállító programba való belépés után a Főmenü (az alábbiak szerint) jelenik meg a képernyőn. A nyílbillentyűkkel mozoghat az elemek között, és nyomja meg az <Enter> gombot az elfogadáshoz vagy egy almenübe való belépéshez.

Főmenü Súgó
A kiemelt beállítási lehetőség képernyőn megjelenő leírása a Főmenü alsó sorában látható.

Almenü Súgó
Egy almenüben tartózkodva nyomja meg az <F1> billentyűt a menühöz elérhető funkcióbillentyűk súgójának (Általános Súgó) megjelenítéséhez. Nyomja meg az <Esc> billentyűt a súgó képernyőből való kilépéshez. Az egyes elemekhez tartozó súgó az almenü jobb oldalán található Elem súgó blokkban található.

(Példa BIOS verzióra: F1a)

információ

  • Ha a rendszer nem a szokásos módon stabil, válassza a Load Optimized Defaults elemet a rendszer alapértelmezett értékeinek beállításához.
  • A fejezetben leírt BIOS beállító menük csak tájékoztató jellegűek, és a BIOS verziójától függően eltérhetnek.

Ez a szakasz információkat nyújt az alaplap modelljéről és a BIOS verziójáról. Itt kiválaszthatja a BIOS által használt alapértelmezett nyelvet, és manuálisan beállíthatja a rendszeridőt is.

Rendszernyelv
Kiválasztja a BIOS által használt alapértelmezett nyelvet.

Rendszerdátum
Beállítja a rendszerdátumot. A dátum formátuma: hét (csak olvasható), hónap, nap és év. A <Tab> billentyűvel válthat a Hónap, Nap és Év mezők között, a <+> vagy a <-> billentyűvel pedig beállíthatja a kívánt értéket.

Rendszeridő
Beállítja a rendszeridőt. Az idő formátuma: óra, perc és másodperc. Például, 1 p.m. az 13:00:00. A <Tab> billentyűvel válthat az Óra, Perc és Másodperc mezők között, a <+> vagy a <-> billentyűvel pedig beállíthatja a kívánt értéket.

Hozzáférés szintje
Megjeleníti az aktuális hozzáférési szintet a használt jelszóvédelem típusától függően. (Ha nincs jelszó beállítva, az alapértelmezett érték Rendszergazda lesz.) A Rendszergazda szint lehetővé teszi, hogy módosítsa az összes BIOS-beállítást; a Felhasználói szint csak bizonyos BIOS-beállítások módosítását teszi lehetővé, de nem mindegyiket.

Haladó

BIOS haladó képernyő

OnBoard LAN Controller (Integrált LAN vezérlő)
Engedélyezi vagy letiltja az integrált LAN funkciót. (Alapértelmezett: Engedélyezett) Ha a 3. féltől származó hálózati kártyát szeretné telepíteni az integrált LAN helyett, állítsa ezt az elemet Disabled (Tiltva) értékre.

Power Loading (Teljesítmény terhelés)
Engedélyezi vagy letiltja a próba terhelést. Ha a tápegység alacsony terhelésen van, egy önvédelmi funkció aktiválódik, ami leállást vagy meghibásodást okoz. Ha ez előfordul, állítsa Enabled (Engedélyezett) értékre. Az Auto (Automatikus) lehetővé teszi a BIOS számára, hogy automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)

Soft-Off by PWR-BTTN (Szoftveres kikapcsolás a PWR-BTTN által)
Konfigurálja a számítógép MS-DOS módban történő kikapcsolásának módját a bekapcsoló gomb segítségével.
Instant-Off (Azonnali kikapcsolás) Nyomja meg a bekapcsoló gombot, és a rendszer azonnal kikapcsol. (Alapértelmezett)
Delay 4 Sec (Késleltetés 4 másodpercig). Nyomja meg és tartsa lenyomva a bekapcsoló gombot 4 másodpercig a rendszer kikapcsolásához. Ha a bekapcsoló gombot 4 másodpercnél rövidebb ideig nyomja meg, a rendszer felfüggesztett módba lép.

Primary Display (Elsődleges kijelző)
Meghatározza a monitor kijelzőjének első indítását a telepített PCI grafikus kártyáról vagy az integrált grafikáról.
IGD Beállítja az integrált grafikát elsődleges kijelzőként. (Alapértelmezett)
PCI Beállítja a PCI foglalatban lévő grafikus kártyát elsődleges kijelzőként.

PCIE VGA Workaround (PCIE VGA áthidalás)
Lehetővé teszi a PCI grafikus kártya kompatibilitásának növelését. (Alapértelmezett: Disabled (Tiltva))

ErP
Meghatározza, hogy a rendszer a lehető legkevesebb energiát fogyassza-e S5 (kikapcsolt) állapotban. (Alapértelmezett: Disabled (Tiltva)) Megjegyzés: Ha ez az elem Enabled (Engedélyezett) értékre van állítva, a következő funkciók nem lesznek elérhetők: Ébresztés riasztással, PME esemény ébresztés, bekapcsolás egérrel, bekapcsolás billentyűzettel és ébresztés LAN-on.

Realtek PCIe GBE Family Controller
Ez az almenü információkat nyújt a LAN konfigurációról és a kapcsolódó konfigurációs lehetőségekről.

Trusted Computing (Megbízható számítástechnika)
Engedélyezi vagy letiltja a Trusted Platform Module (TPM) modult.

IT8686 Super IO Configuration
Ez a szakasz információkat nyújt a super I/O chipről, és lehetővé teszi a soros port és a párhuzamos port konfigurálását.

Hardware Monitor (Hardverfigyelő)
CPU Temperature/System Temperature (CPU hőmérséklet/Rendszer hőmérséklet) Megjeleníti az aktuális CPU/rendszer hőmérsékletet.
CPU/System Fan Speed (CPU/Rendszer ventilátor sebessége) Megjeleníti az aktuális CPU/rendszer ventilátor sebességeket.
VCCGI/VCC3/+12V/VCC/Vnn/DDR_VDDQ Megjeleníti az aktuális rendszerfeszültségeket.

SIO Misc Functions (SIO vegyes funkciók)
AC BACK (AC visszatérés)
Meghatározza a rendszer állapotát az AC áramkimaradás utáni áram visszatérésekor.
Memory (Memória) A rendszer az AC áram visszatérésekor visszatér az utolsó ismert ébrenléti állapotába.
Always On (Mindig bekapcsolva) A rendszer bekapcsol az AC áram visszatérésekor.
Always Off (Mindig kikapcsolva) A rendszer kikapcsolva marad az AC áram visszatérésekor. (Alapértelmezett)

Case Open (Ház nyitva)
Megjeleníti az alaplap CI fejlécéhez csatlakoztatott ház behatolásérzékelő eszközének érzékelési állapotát. Ha a rendszerház fedele el van távolítva, ez a mező az "Open (Nyitva)" feliratot mutatja, egyébként a "Close (Zárva)" feliratot. A ház behatolásának állapotrekordjának törléséhez állítsa a Reset Case Open Status (Háznyitás állapot visszaállítása) elemet Enabled (Engedélyezett) értékre, mentse a beállításokat a CMOS-ba, majd indítsa újra a rendszert.

Reset Case Open Status (Háznyitás állapot visszaállítása)
Disabled (Tiltva) Megőrzi vagy törli a korábbi házbehatolási állapot rekordját. (Alapértelmezett)
Enabled (Engedélyezett) Törli a korábbi házbehatolási állapot rekordját, és a Ház nyitva mező a következő indításkor a "No (Nem)" feliratot mutatja.

Case intrusion Prompt (Házbehatolás felugró üzenet)
Lehetővé teszi annak meghatározását, hogy megjelenjen-e a házbehatolási értesítés a rendszerindításkor. (Alapértelmezett: Disabled (Tiltva))

CPU Configuration (CPU konfiguráció)

CPU Power Management (CPU energiagazdálkodás)
EIST
Engedélyezi vagy letiltja a Enhanced Intel ® Speed Step Technology (EIST) technológiát. A CPU terhelésétől függően az Intel EIST technológiája dinamikusan és hatékonyan csökkentheti a CPU feszültségét és a magfrekvenciát az átlagos energiafogyasztás és a hőtermelés csökkentése érdekében. Az Auto (Automatikus) lehetővé teszi a BIOS számára, hogy automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Enabled (Engedélyezett))

Turbo Mode (Turbo mód)
Lehetővé teszi annak meghatározását, hogy engedélyezze-e az Intel ® CPU Turbo Boost technológiáját. (Alapértelmezett: Enabled (Engedélyezett))

C-States (C-állapotok)
Engedélyezi vagy letiltja a C-állapotok támogatását. (Alapértelmezett: Enabled (Engedélyezett))

Enhanced C-states (Továbbfejlesztett C-állapotok)
Lehetővé teszi annak meghatározását, hogy a CPU belépjen-e a C állapotokba. Ha engedélyezve van, a CPU magfrekvenciája csökken a rendszer leállási állapota alatt az energiafogyasztás csökkentése érdekében. Ez az elem csak akkor konfigurálható, ha a C-States (C-állapotok) engedélyezve van. (Alapértelmezett: Enabled (Engedélyezett))

Active Processor Cores (Aktív processzormagok)
Lehetővé teszi a engedélyezendő CPU magok számának kiválasztását. (Alapértelmezett: Disabled (Tiltva))

Intel Virtualization Technology (Intel virtualizációs technológia)
Engedélyezi vagy letiltja az Intel ® Virtualization Technology technológiát. Az Intel ® Virtualization Technology által továbbfejlesztett virtualizáció lehetővé teszi, hogy egy platform több operációs rendszert és alkalmazást futtasson független partíciókban. A virtualizációval egy számítógépes rendszer több virtuális rendszerként működhet. (Alapértelmezett: Enabled (Engedélyezett))

VT-d
Engedélyezi vagy letiltja az Intel ® Virtualization Technology for Directed I/O technológiát. (Alapértelmezett: Disabled (Tiltva))

Network Stack Configuration (Hálózati verem konfiguráció)
Network Stack (Hálózati verem)
Letiltja vagy engedélyezi a hálózatról történő indítást egy GPT formátumú operációs rendszer telepítéséhez, például az operációs rendszer telepítéséhez a Windows Deployment Services szerverről. (Alapértelmezett: Disabled (Tiltva))

Ipv4 PXE Support (Ipv4 PXE támogatás)
Engedélyezi vagy letiltja az IPv4 PXE támogatást. Ez az elem csak akkor konfigurálható, ha a Network Stack (Hálózati verem) engedélyezve van.

Ipv4 HTTP Support (Ipv4 HTTP támogatás)
Engedélyezi vagy letiltja az IPv4 HTTP boot támogatást. Ez az elem csak akkor konfigurálható, ha a Network Stack (Hálózati verem) engedélyezve van.

Ipv6 PXE Support (Ipv6 PXE támogatás)
Engedélyezi vagy letiltja az IPv6 PXE támogatást. Ez az elem csak akkor konfigurálható, ha a Network Stack (Hálózati verem) engedélyezve van.

Ipv6 HTTP Support (Ipv6 HTTP támogatás)
Engedélyezi vagy letiltja az IPv6 HTTP boot támogatást. Ez az elem csak akkor konfigurálható, ha a Network Stack (Hálózati verem) engedélyezve van.

PXE boot wait time (PXE rendszerindítás várakozási ideje)
Lehetővé teszi annak konfigurálását, hogy mennyi ideig kell várni, mielőtt megnyomhatja az <Esc> billentyűt a PXE rendszerindítás megszakításához. Ez az elem csak akkor konfigurálható, ha a Network Stack (Hálózati verem) engedélyezve van. (Alapértelmezett: 0)

Media detect count (Médiaérzékelés száma)
Lehetővé teszi a média jelenlétének ellenőrzésének számának beállítását. Ez az elem csak akkor konfigurálható, ha a Network Stack (Hálózati verem) engedélyezve van. (Alapértelmezett: 1)

CSM Configuration (CSM konfiguráció)
CSM Support (CSM támogatás)
Engedélyezi vagy letiltja az UEFI CSM (Compatibility Support Module) modult a régebbi PC rendszerindítási folyamat támogatásához.
Enabled (Engedélyezett) Engedélyezi az UEFI CSM-et. (Alapértelmezett)
Disabled (Tiltva) Letiltja az UEFI CSM-et, és csak az UEFI BIOS rendszerindítási folyamatot támogatja.

Network (Hálózat)
Lehetővé teszi annak kiválasztását, hogy engedélyezze-e az UEFI vagy a legacy opciós ROM-ot a LAN vezérlőhöz.
Do not launch (Ne indítsa el) Letiltja az opciós ROM-ot.
UEFI Csak az UEFI opciós ROM-ot engedélyezi. (Alapértelmezett)
Legacy Csak a legacy opciós ROM-ot engedélyezi. Ez az elem csak akkor konfigurálható, ha a CSM Support (CSM támogatás) értéke Enabled (Engedélyezett).

Storage (Tárhely)
Lehetővé teszi annak kiválasztását, hogy engedélyezze-e az UEFI vagy a legacy opciós ROM-ot a tárolóeszköz vezérlőhöz.
Do not launch (Ne indítsa el) Letiltja az opciós ROM-ot.
UEFI Csak az UEFI opciós ROM-ot engedélyezi. (Alapértelmezett)
Legacy Csak a legacy opciós ROM-ot engedélyezi. Ez az elem csak akkor konfigurálható, ha a CSM Support (CSM támogatás) értéke Enabled (Engedélyezett).

Video (Videó)
Lehetővé teszi annak kiválasztását, hogy engedélyezze-e az UEFI vagy a legacy opciós ROM-ot a grafikus vezérlőhöz.
Do not launch (Ne indítsa el) Letiltja az opciós ROM-ot.
UEFI Csak az UEFI opciós ROM-ot engedélyezi. (Alapértelmezett)
Legacy Csak a legacy opciós ROM-ot engedélyezi. Ez az elem csak akkor konfigurálható, ha a CSM Support (CSM támogatás) értéke Enabled (Engedélyezett).

Other PCI devices (Egyéb PCI eszközök)
Lehetővé teszi annak kiválasztását, hogy engedélyezze-e az UEFI vagy a Legacy opciós ROM-ot a LAN, a tárolóeszköz és a grafikus vezérlőkön kívüli PCI eszközvezérlőhöz.
Do not launch (Ne indítsa el) Letiltja az opciós ROM-ot.
UEFI Csak az UEFI opciós ROM-ot engedélyezi. (Alapértelmezett)
Legacy Csak a legacy opciós ROM-ot engedélyezi. Ez az elem csak akkor konfigurálható, ha a CSM Support (CSM támogatás) értéke Enabled (Engedélyezett).

USB Configuration (USB konfiguráció)
Onboard USB Feature (Integrált USB funkció)
Engedélyezi vagy letiltja az integrált USB funkciót. (Alapértelmezett: Enabled (Engedélyezett))

Legacy USB Support (Legacy USB támogatás)
Lehetővé teszi az USB billentyűzet/egér használatát MS-DOS rendszerben. (Alapértelmezett: Enabled (Engedélyezett))

XHCI Hand-off
Meghatározza, hogy engedélyezze-e az XHCI Hand-off funkciót egy olyan operációs rendszerhez, amely nem támogatja az XHCI Hand-off funkciót. (Alapértelmezett: Enabled (Engedélyezett))

USB Mass Storage Driver Support (USB tömegtároló illesztőprogram támogatása)
Engedélyezi vagy letiltja az USB tárolóeszközök támogatását. (Alapértelmezett: Enabled (Engedélyezett))

USB Storage Devices (USB tárolóeszközök)
Megjeleníti a csatlakoztatott USB tömegtároló eszközök listáját. Ez az elem csak akkor jelenik meg, ha USB tárolóeszköz van telepítve.

Biztonság

Biztonsági beállítások menü képernyőképe

Rendszergazda jelszavának beállítása
Lehetővé teszi rendszergazdai jelszó beállítását. Nyomja meg az <Enter> gombot ezen az elemen, írja be a jelszót, majd nyomja meg az <Enter> gombot. A rendszer kérni fogja a jelszó megerősítését. Írja be újra a jelszót, és nyomja meg az <Enter> gombot. A rendszerindításkor és a BIOS Setupba való belépéskor meg kell adnia a rendszergazdai jelszót (vagy a felhasználói jelszót). A felhasználói jelszótól eltérően a rendszergazdai jelszó lehetővé teszi az összes BIOS-beállítás módosítását.

Felhasználói jelszó
Lehetővé teszi felhasználói jelszó beállítását. Nyomja meg az <Enter> gombot ezen az elemen, írja be a jelszót, majd nyomja meg az <Enter> gombot. A rendszer kérni fogja a jelszó megerősítését. Írja be újra a jelszót, és nyomja meg az <Enter> gombot. A rendszerindításkor és a BIOS Setupba való belépéskor meg kell adnia a rendszergazdai jelszót (vagy a felhasználói jelszót). A felhasználói jelszó azonban csak bizonyos BIOS-beállítások módosítását teszi lehetővé, de nem mindegyikét. A jelszó törléséhez nyomja meg az <Enter> gombot a jelszóelemen, és amikor a rendszer kéri a jelszót, először adja meg a helyes jelszót. Amikor a rendszer új jelszót kér, nyomja meg az <Enter> gombot anélkül, hogy jelszót adna meg. Nyomja meg ismét az <Enter> gombot, amikor a rendszer a megerősítést kéri. MEGJEGYZÉS: A felhasználói jelszó beállítása előtt feltétlenül állítsa be először a rendszergazdai jelszót.

HDD biztonsági konfigurációja
Megjeleníti a csatlakoztatott merevlemezek listáját, és lehetővé teszi egy adott merevlemezhez tartozó jelszó beállítását. Ez az elem csak akkor jelenik meg, ha merevlemez van telepítve.

Secure Boot
Rendszermód
Megjeleníti az aktuális rendszermódot.

Secure Boot
Megjeleníti az aktuális Secure Boot állapotot.

Beszállítói kulcsok
Megjeleníti a beszállítói kulcsokat.

Secure Boot kísérlete
Engedélyezi vagy letiltja a Secure Boot funkciót. A Secure Boot megköveteli, hogy a rendszerindítási folyamat során futó összes alkalmazás érvényes digitális tanúsítványokkal legyen előre aláírva. Így a rendszer tudja, hogy a Windows 8 betöltése és a bejelentkezési képernyőre jutás előtt betöltött összes fájlt nem manipulálták.
(Alapértelmezett: Letiltva)

Secure Boot mód
Lehetővé teszi a Secure Boot mód konfigurálását. (Alapértelmezett: Testreszabott)

Kulcskezelés
Ez a szakasz konfigurációs lehetőségeket biztosít a Secure Boot kulcshoz

Indítás

Boot menü képernyőképe

Beállítási prompt időtúllépése
Lehetővé teszi a BIOS beállítási prompt képernyőn való tartózkodás másodperceinek konfigurálását. (Alapértelmezett: 1)

Bootup NumLock állapota
Engedélyezi vagy letiltja a Numlock funkciót a billentyűzet numerikus billentyűzetén a POST után. (Alapértelmezett: Be)

Teljes képernyős LOGO megjelenítése
Lehetővé teszi annak meghatározását, hogy a GIGABYTE logó megjelenjen-e a rendszer indításakor. A Disabled (Letiltva) kihagyja a GIGABYTE logót a rendszer indításakor. (Alapértelmezett: Engedélyezve)

Boot Option Priorities #1/2
Megadja az elérhető eszközök teljes indítási sorrendjét. A GPT formátumot támogató cserélhető tárolóeszközök a "UEFI:" karakterlánccal lesznek ellátva az indítóeszközök listáján. A GPT particionálást támogató operációs rendszerből való indításhoz válassza a "UEFI:" karakterlánccal ellátott eszközt.
Vagy ha olyan operációs rendszert szeretne telepíteni, amely támogatja a GPT particionálást, mint például a Windows 10 64 bites verzió, válassza ki azt az optikai meghajtót, amely a Windows 10 64 bites telepítőlemezt tartalmazza, és amely a "UEFI:" karakterlánccal van ellátva.

Merevlemez/CD/DVD ROM meghajtó/Floppy meghajtó/Hálózati eszköz BBS prioritásai
Megadja egy adott eszköztípus indítási sorrendjét, például merevlemezek, optikai meghajtók, floppy lemez meghajtók és az eszközök, amelyek támogatják a Boot from LAN funkciót stb. Nyomja meg az <Enter> gombot ezen az elemen a hasonló típusú csatlakoztatott eszközöket bemutató almenübe való belépéshez. Ez az elem csak akkor jelenik meg, ha az adott típusú eszközből legalább egy telepítve van.

Fast Boot
Engedélyezi vagy letiltja a Fast Boot funkciót az operációs rendszer indítási folyamatának lerövidítése érdekében. Az Ultra Fast a leggyorsabb indítási sebességet biztosítja. (Alapértelmezett: Letiltva)

SATA támogatás
Minden SATA eszköz Minden SATA eszköz működőképes az operációs rendszerben és a POST során. (Alapértelmezett)
Utolsó indítási HDD Csak az előző indító meghajtó kivételével az összes SATA eszköz le van tiltva az operációs rendszer indítási folyamatának befejezése előtt. Ez az elem csak akkor konfigurálható, ha a Fast Boot (Gyors indítás) Enabled (Engedélyezve) vagy Ultra Fast (Ultra gyors) értékre van állítva.

VGA támogatás
Lehetővé teszi annak kiválasztását, hogy melyik típusú operációs rendszert indítsa el.
Auto Csak a Legacy Option ROM-ot engedélyezi.
EFI Driver Engedélyezi az EFI Option ROM-ot. (Alapértelmezett) Ez az elem csak akkor konfigurálható, ha a Fast Boot (Gyors indítás) Enabled (Engedélyezve) vagy Ultra Fast (Ultra gyors) értékre van állítva.

USB támogatás
Disabled Minden USB eszköz le van tiltva az operációs rendszer indítási folyamatának befejezése előtt.
Full Initial Minden USB eszköz működőképes az operációs rendszerben és a POST során.
Partial Initial Az USB eszközök egy része le van tiltva az operációs rendszer indítási folyamatának befejezése előtt. (Alapértelmezett) Ez az elem csak akkor konfigurálható, ha a Fast Boot (Gyors indítás) Enabled (Engedélyezve) értékre van állítva. Ez a funkció le van tiltva, ha a Fast Boot (Gyors indítás) Ultra Fast (Ultra gyors) értékre van állítva.

PS2 eszközök támogatása
Disable Minden PS/2 eszköz le van tiltva az operációs rendszer indítási folyamatának befejezése előtt.
Enable Minden PS/2 eszköz működőképes az operációs rendszerben és a POST során. (Alapértelmezett) Ez az elem csak akkor konfigurálható, ha a Fast Boot (Gyors indítás) Enabled (Engedélyezve) értékre van állítva. Ez a funkció le van tiltva, ha a Fast Boot (Gyors indítás) Ultra Fast (Ultra gyors) értékre van állítva.

NetWork Stack Driver támogatása
Disable Letiltja a hálózatról való indítást. (Alapértelmezett)
Enable Engedélyezi a hálózatról való indítást. Ez az elem csak akkor konfigurálható, ha a Fast Boot (Gyors indítás) Enabled (Engedélyezve) vagy Ultra Fast (Ultra gyors) értékre van állítva.

Új indítási opció szabályzata
Lehetővé teszi annak meghatározását, hogy megváltoztassa-e az indítási sorrendet, amikor egy új eszközt ad hozzá.
Default Megőrzi az előző indítási sorrend beállításait. (Alapértelmezett)
Place First A újonnan hozzáadott eszközt állítja be első indító eszközként.
Place Last A újonnan hozzáadott eszközt állítja be utolsó indító eszközként.

Mentés és kilépés

Mentés és kilépés menü képernyőképe

Változások mentése és kilépés
Nyomja meg az <Enter> gombot ezen az elemen, és válassza a Yes (Igen) lehetőséget. Ezzel menti a változtatásokat a CMOS-ba, és kilép a BIOS Setup programból. Válassza a No (Nem) lehetőséget, vagy nyomja meg az <Esc> billentyűt a BIOS Setup főmenüjébe való visszatéréshez.

Változások elvetése és kilépés
Nyomja meg az <Enter> gombot ezen az elemen, és válassza a Yes (Igen) lehetőséget. Ezzel kilép a BIOS Setupból anélkül, hogy a BIOS Setupban végrehajtott változtatásokat elmentené a CMOS-ba. Válassza a No (Nem) lehetőséget, vagy nyomja meg az <Esc> billentyűt a BIOS Setup főmenüjébe való visszatéréshez.

Változások mentése
Nyomja meg az <Enter> gombot ezen az elemen, és válassza a Yes (Igen) lehetőséget a változtatások CMOS-be való mentéséhez. Válassza a No (Nem) lehetőséget, vagy nyomja meg az <Esc> billentyűt a BIOS Setup főmenüjébe való visszatéréshez.

Változások elvetése
Nyomja meg az <Enter> gombot ezen az elemen, és válassza a Yes (Igen) lehetőséget a BIOS változtatásainak visszavonásához. Válassza a No (Nem) lehetőséget, vagy nyomja meg az <Esc> billentyűt a BIOS Setup főmenüjébe való visszatéréshez.

Alapértelmezett értékek visszaállítása
Nyomja meg az <Enter> gombot ezen az elemen, és válassza a Yes (Igen) lehetőséget a BIOS gyári alapértelmezett beállításainak betöltéséhez. A BIOS alapértelmezett beállításai segítenek a rendszer optimális állapotban való működésében. A BIOS frissítése vagy a CMOS értékek törlése után mindig töltse be az optimalizált alapértelmezett értékeket.

Mentés felhasználói alapértelmezettként
A aktuális BIOS beállítások mentése felhasználó által definiált alapértelmezett beállításokként.

Felhasználói alapértelmezett értékek visszaállítása
A felhasználó által definiált alapértelmezett beállítások betöltése az összes BIOS opcióhoz.

Indítás felülírása
Lehetővé teszi egy eszköz kiválasztását az azonnali indításhoz. Nyomja meg az <Enter> gombot a kiválasztott eszközön, és a megerősítéshez válassza a Yes (Igen) lehetőséget. A rendszer automatikusan újraindul, és arról az eszközről fog elindulni.

EFI Shell indítása fájlrendszer eszközről
Lehetővé teszi az EFI Shell alkalmazás (shell.efi) indítását az egyik rendelkezésre álló fájlrendszer eszközről. Nyomja meg az <Enter> gombot ezen az opción, és a rendszer automatikusan újraindul az EFI Shell képernyőre.

Illesztőprogramok telepítése

információ

  • Az illesztőprogramok telepítése előtt először telepítse az operációs rendszert.
  • Az operációs rendszer telepítése után helyezze be az alaplap illesztőprogram lemezét az optikai meghajtóba. Kattintson a "Koppintson ide, hogy kiválassza, mi történjen ezzel a lemezzel" üzenetre a képernyő jobb felső sarkában, és válassza a "Futtassa a Run.exe fájlt." lehetőséget (vagy lépjen a Sajátgépbe, kattintson duplán az optikai meghajtóra, és futtassa a Run.exe programot.)

Az "Xpress Install" (Expressz telepítés) automatikusan átvizsgálja a rendszert, majd felsorolja az összes telepítésre javasolt illesztőprogramot. Kattinthat az Xpress Install (Expressz telepítés) gombra, és az "Xpress Install" (Expressz telepítés) telepíti az összes kiválasztott illesztőprogramot. Vagy kattintson a nyílra ikonra az egyes szükséges illesztőprogramok külön-külön történő telepítéséhez.

Kapcsolat
GIGA-BYTE TECHNOLOGY CO., LTD.
Cím: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Tajvan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Technikai és nem technikai támogatás (értékesítés/marketing): http://esupport.gigabyte.com
WEB cím (angol): http://www.gigabyte.com
WEB cím (kínai): http://www.gigabyte.tw

  • GIGABYTE eSupport Ha technikai vagy nem technikai (értékesítési/marketing) kérdést szeretne feltenni, kérjük, látogasson el ide: http://esupport.gigabyte.com

Hivatkozások

Kézikönyv letöltése

Itt letöltheti a kézikönyv teljes pdf verzióját, amely további biztonsági utasításokat, garanciális információkat, FCC szabályokat stb. tartalmazhat.

GIGABYTE GA-J3355N-D2P - Alaplap kézikönyv letöltése

Elérhető nyelvek

Kapcsolódó kézikönyvek: Gigabyte GA-J3355N-D2P

Tartalomjegyzék
