Identificación de la revisión de su placa base

El número de revisión de su placa base tiene este aspecto: "REV: X.X.". Por ejemplo, "REV: 1.0" significa que la revisión de la placa base es 1.0. Compruebe la revisión de su placa base antes de actualizar la BIOS, los controladores o al buscar información técnica.
Ejemplo:

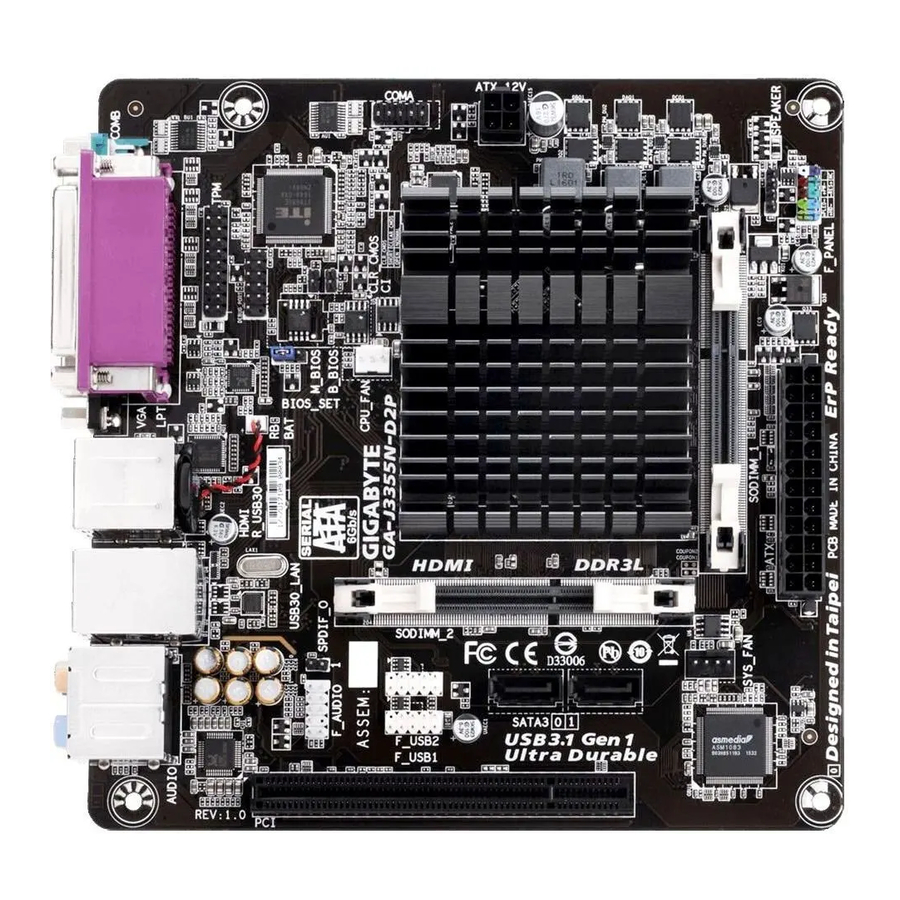

Diseño de la placa base GA-J3355N-D2P

Contenido de la caja

Placa base GA-J3355N-D2P
Disco de controladores de la placa base
Manual de usuario
Dos cables SATA
Panel de E/S

* El contenido de la caja anterior es solo de referencia y los elementos reales dependerán del paquete de producto que obtenga. El contenido de la caja está sujeto a cambios sin previo aviso.

Instalación del hardware

Precauciones de instalación

La placa base contiene numerosos circuitos y componentes electrónicos delicados que pueden dañarse como resultado de una descarga electrostática (ESD). Antes de la instalación, lea atentamente el manual del usuario y siga estos procedimientos:

Antes de la instalación, asegúrese de que el chasis sea adecuado para la placa base.
Antes de la instalación, no retire ni rompa la pegatina del número de serie (S/N) de la placa base ni la pegatina de garantía proporcionada por su distribuidor. Estas pegatinas son necesarias para la validación de la garantía.
Desconecte siempre la alimentación de CA desenchufando el cable de alimentación de la toma de corriente antes de instalar o retirar la placa base u otros componentes de hardware.
Cuando conecte componentes de hardware a los conectores internos de la placa base, asegúrese de que estén conectados de forma firme y segura.
Cuando manipule la placa base, evite tocar los conectores o los conductores metálicos.
Es mejor usar una pulsera antiestática (ESD) al manipular componentes electrónicos como una placa base, una CPU o una memoria. Si no tiene una pulsera antiestática, mantenga las manos secas y toque primero un objeto metálico para eliminar la electricidad estática.
Antes de instalar la placa base, colóquela encima de una almohadilla antiestática o dentro de un contenedor de protección electrostática.
Antes de conectar o desconectar el cable de alimentación de la placa base, asegúrese de que la fuente de alimentación esté apagada.
Antes de encender la alimentación, asegúrese de que el voltaje de la fuente de alimentación se haya configurado de acuerdo con el estándar de voltaje local.
Antes de usar el producto, verifique que todos los cables y conectores de alimentación de sus componentes de hardware estén conectados.
Para evitar daños en la placa base, no permita que los tornillos entren en contacto con el circuito de la placa base o sus componentes.
Asegúrese de que no queden tornillos o componentes metálicos colocados en la placa base o dentro de la carcasa del ordenador.
No coloque el sistema informático sobre una superficie irregular.
No coloque el sistema informático en un entorno húmedo o de alta temperatura.
Encender la alimentación del ordenador durante el proceso de instalación puede provocar daños en los componentes del sistema, así como daños físicos al usuario.
Si no está seguro de algún paso de la instalación o tiene un problema relacionado con el uso del producto, consulte a un técnico informático certificado.
Si utiliza un adaptador, un cable de alimentación de extensión o una regleta, asegúrese de consultar sus instrucciones de instalación y/o conexión a tierra.

Especificaciones del producto

CPU	Integrado con un SoC Intel ® Dual-Core Celeron ® J3355 (2,5 GHz) * No desmonte el SoC integrado ni los disipadores de calor por su cuenta para evitar daños a estos componentes. Caché de 2 MB
Memoria	2 zócalos DDR3L SO-DIMM que admiten hasta 16 GB de memoria del sistema Arquitectura de memoria de doble canal Soporte para módulos de memoria DDR3L 1866/1600/1333 MHz Soporte para módulos de memoria no ECC
Gráficos integrados	Integrado en el SoC: 1 puerto D-Sub, que admite una resolución máxima de 1920x1200@60 Hz 1 puerto HDMI, que admite una resolución máxima de 3840x2160@30 Hz
Audio	Códec Realtek ® ALC887 Audio de alta definición 2/4/5.1/7.1 canales
LAN	Chip Realtek ® GbE LAN (10/100/1000 Mbit)
Ranuras de expansión	1 ranura PCI
Interfaz de almacenamiento	Integrado en el SoC: 2 conectores SATA 6Gb/s
USB	Integrado en el SoC: 4 puertos USB 3.1 Gen 1 en el panel posterior 4 puertos USB 2.0/1.1 disponibles a través de los conectores USB internos
Conectores internos	1 conector de alimentación principal ATX de 24 pines 1 conector de alimentación ATX 12V de 4 pines 2 conectores SATA 6Gb/s 1 conector de ventilador de CPU 1 conector de ventilador del sistema 1 conector del panel frontal 1 conector de audio del panel frontal 2 conectores USB 2.0/1.1 1 conector de salida S/PDIF 1 conector de puerto serie 1 conector del módulo de plataforma segura (TPM) 1 puente Clear CMOS 1 conector de intrusión en el chasis 1 conector de altavoz 1 puente BIOS
Conectores del panel posterior	1 puerto serie 1 puerto paralelo 1 puerto D-Sub 1 puerto HDMI 4 puertos USB 3.1 Gen 1 1 puerto RJ-45 6 conectores de audio (salida de altavoz central/subwoofer, salida de altavoz trasero, altavoz lateral Salida, entrada de línea, salida de línea, entrada de micrófono)
Controlador de E/S	Chip controlador de E/S iTE ®
Monitorización del hardware	Detección de voltaje Detección de temperatura Detección de velocidad del ventilador Control de velocidad del ventilador * Si la función de control de velocidad del ventilador es compatible dependerá del refrigerador que instale.
BIOS	Flash de 2 x 64 Mbit Uso de AMI UEFI BIOS con licencia PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Funciones únicas	Soporte para Xpress Install Soporte para @BIOS Soporte para APP Center * Las aplicaciones disponibles en APP Center pueden variar según el modelo de placa base. Las funciones admitidas de cada aplicación también pueden variar según las especificaciones de la placa base.
Software incluido	Norton ® Internet Security (versión OEM)
Sistema operativo	Soporte para Windows 10 de 64 bits
Factor de forma	Factor de forma Mini-ITX; 17,0 cm x 17,0 cm

* GIGABYTE se reserva el derecho de realizar cualquier cambio en las especificaciones del producto y la información relacionada con el producto sin previo aviso.

Visite el sitio web de GIGABYTE para obtener listas de soporte de módulos de memoria.

Visite la página Soporte\Lista de utilidades en el sitio web de GIGABYTE para descargar la última versión de las aplicaciones.

Visite el sitio web de GIGABYTE para obtener más información sobre la instalación del hardware.

Instalación de la memoria

Lea las siguientes pautas antes de comenzar a instalar la memoria:

Asegúrese de que la placa base sea compatible con la memoria. Se recomienda que se utilice memoria de la misma capacidad, marca, velocidad y chips. (Vaya al sitio web de GIGABYTE para conocer las últimas velocidades de memoria compatibles y los módulos de memoria).
Siempre apague el ordenador y desenchufe el cable de alimentación de la toma de corriente antes de instalar la memoria para evitar daños en el hardware.
Los módulos de memoria tienen un diseño a prueba de fallos. Un módulo de memoria solo se puede instalar en una dirección. Si no puede insertar la memoria, cambie la dirección.

Configuración de memoria de doble canal
Esta placa base proporciona dos zócalos de memoria y es compatible con la tecnología de doble canal. Después de instalar la memoria, la BIOS detectará automáticamente las especificaciones y la capacidad de la memoria. Habilitar el modo de memoria de doble canal duplicará el ancho de banda de la memoria original. Los dos zócalos de memoria se dividen en dos canales y cada canal tiene un zócalo de memoria de la siguiente manera:
Canal A: SODIMM_1
Canal B: SODIMM_2

Debido a las limitaciones del SoC, lea las siguientes pautas antes de instalar la memoria en el modo de doble canal. Cuando habilite el modo de doble canal con dos módulos de memoria, se recomienda que se utilice memoria de la misma capacidad, marca, velocidad y chips para obtener un rendimiento óptimo.

Instalación de una tarjeta de expansión

Lea las siguientes pautas antes de comenzar a instalar una tarjeta de expansión:

Asegúrese de que la placa base sea compatible con la tarjeta de expansión. Lea atentamente el manual que viene con su tarjeta de expansión.
Siempre apague el ordenador y desenchufe el cable de alimentación de la toma de corriente antes de instalar una tarjeta de expansión para evitar daños en el hardware.

Conectores del panel trasero

Puerto paralelo
Utilice el puerto paralelo para conectar dispositivos como una impresora, un escáner, etc. El puerto paralelo también se denomina puerto de impresora.
Puerto serie
Utilice el puerto serie para conectar dispositivos como un ratón, un módem u otros periféricos.
Puerto D-Sub
El puerto D-Sub admite un conector D-Sub de 15 pines y una resolución máxima de 1920x1200 a 60 Hz (las resoluciones reales admitidas dependen del monitor que se esté utilizando). Conecte a este puerto un monitor que admita la conexión D-Sub.
Puerto USB 3.1 Gen 1
El puerto USB 3.1 Gen 1 es compatible con la especificación USB 3.1 Gen 1 y es compatible con la especificación USB 2.0. Utilice este puerto para dispositivos USB.
Puerto HDMI
El puerto HDMI cumple con HDCP y admite los formatos Dolby TrueHD y DTS HD Master Audio. También admite una salida de audio LPCM de 8 canales de hasta 192 KHz/24 bits. Puede utilizar este puerto para conectar su monitor compatible con HDMI. La resolución máxima admitida es de 3840x2160 a 30 Hz, pero las resoluciones reales admitidas dependen del monitor que se esté utilizando.
Después de instalar el dispositivo HDMI, asegúrese de configurar el dispositivo de reproducción de sonido predeterminado en HDMI. (El nombre del elemento puede variar según su sistema operativo).

Configuraciones de doble pantalla para los gráficos integrados:
Las configuraciones de doble pantalla son compatibles después de instalar los controladores de la placa base en el sistema operativo.
Puerto LAN RJ-45
El puerto LAN Gigabit Ethernet proporciona conexión a Internet a una velocidad de datos de hasta 1 Gbps. A continuación, se describen los estados de los LED del puerto LAN.

LED de conexión/velocidad:

Estado	Descripción
Naranja	Velocidad de datos de 1 Gbps
Verde	Velocidad de datos de 100 Mbps
Apagado	Velocidad de datos de 10 Mbps

LED de actividad:

Estado	Descripción
Parpadeando	Se está produciendo la transmisión o recepción de datos
Apagado	No se está produciendo la transmisión o recepción de datos

Salida de altavoz central/subwoofer (naranja)
Utilice esta toma de audio para conectar los altavoces central/subwoofer en una configuración de audio de 5.1/7.1 canales.
Salida de altavoz trasero (negro)
Esta toma se puede utilizar para conectar los altavoces traseros en una configuración de audio de 4/5.1/7.1 canales.
Salida de altavoz lateral (gris)
Utilice esta toma de audio para conectar los altavoces laterales en una configuración de audio de 7.1 canales.
Entrada de línea (azul)
La toma de entrada de línea. Utilice esta toma de audio para dispositivos de entrada de línea como una unidad óptica, un walkman, etc.
Salida de línea (verde)
La toma de salida de línea. Utilice esta toma de audio para unos auriculares o un altavoz de 2 canales. Esta toma se puede utilizar para conectar los altavoces frontales en una configuración de audio de 4/5.1/7.1 canales.
Entrada de micrófono (rosa)
La toma de entrada de micrófono.

Visite el sitio web de GIGABYTE para obtener más información sobre el software.

Al retirar el cable conectado a un conector del panel trasero, primero retire el cable de su dispositivo y, a continuación, retírelo de la placa base.
Al retirar el cable, tire de él hacia fuera del conector. No lo balancee de un lado a otro para evitar un cortocircuito eléctrico dentro del conector del cable.

Conectores internos

ATX_12V
ATX
CPU_FAN
SYS_FAN
SATA3 0/1
F_PANEL
F_AUDIO
BAT

F_USB1/F_USB2
COMA
TPM
SPEAKER
CLR_CMOS
CI
BIOS_SET
SPDIF_O

Lea las siguientes instrucciones antes de conectar dispositivos externos:

Primero, asegúrese de que sus dispositivos son compatibles con los conectores a los que desea conectarlos.
Antes de instalar los dispositivos, asegúrese de apagarlos, así como el ordenador. Desconecte el cable de alimentación de la toma de corriente para evitar daños en los dispositivos.
Después de instalar el dispositivo y antes de encender el ordenador, asegúrese de que el cable del dispositivo se ha conectado de forma segura al conector de la placa base.

1/2) ATX_12V/ATX (conector de alimentación de 12 V de 2x2 y conector de alimentación principal de 2x12)
Mediante el uso del conector de alimentación, la fuente de alimentación puede suministrar suficiente energía estable a todos los componentes de la placa base. Antes de conectar el conector de alimentación, primero asegúrese de que la fuente de alimentación está apagada y de que todos los dispositivos están instalados correctamente. El conector de alimentación posee un diseño a prueba de errores. Conecte el cable de alimentación al conector de alimentación en la orientación correcta. El conector de alimentación de 12 V suministra principalmente energía a la CPU. Si el conector de alimentación de 12 V no está conectado, el ordenador no se iniciará.

3/4) CPU_FAN/SYS_FAN (conectores del ventilador)
La placa base tiene un conector de ventilador de CPU de 3 pines (CPU_FAN) y un conector de ventilador del sistema de 4 pines (SYS_FAN). La mayoría de los conectores de ventilador poseen un diseño de inserción a prueba de errores. Cuando conecte un cable de ventilador, asegúrese de conectarlo en la orientación correcta (el cable conector negro es el cable de tierra). La función de control de velocidad requiere el uso de un ventilador con diseño de control de velocidad del ventilador. Para una disipación óptima del calor, se recomienda instalar un ventilador del sistema dentro del chasis.

Estos conectores de ventilador no son bloques de puente de configuración. No coloque una tapa de puente en los conectores.

SATA3 0/1 (conectores SATA de 6 Gb/s)
Los conectores SATA cumplen con el estándar SATA de 6 Gb/s y son compatibles con el estándar SATA de 3 Gb/s y SATA de 1,5 Gb/s. Cada conector SATA admite un solo dispositivo SATA.

F_PANEL (conector del panel frontal)
Conecte el interruptor de encendido, el interruptor de reinicio y el indicador de estado del sistema en el chasis a este conector de acuerdo con las asignaciones de pines a continuación. Tenga en cuenta los pines positivo y negativo antes de conectar los cables.

PLED (LED de alimentación, amarillo):

Se conecta al indicador de estado de alimentación en el panel frontal del chasis. El LED está encendido cuando el sistema está en funcionamiento. El LED está apagado cuando el sistema está en estado de suspensión S3/S4 o apagado (S5).

PW (interruptor de alimentación, rojo): Se conecta al interruptor de alimentación en el panel frontal del chasis. Puede configurar la forma de apagar su sistema utilizando el interruptor de alimentación (consulte "Configuración de la BIOS", "Chipset" para obtener más información).
HD (LED de actividad del disco duro, azul): Se conecta al LED de actividad del disco duro en el panel frontal del chasis. El LED está encendido cuando el disco duro está leyendo o escribiendo datos.
RES (interruptor de reinicio, verde): Se conecta al interruptor de reinicio en el panel frontal del chasis. Presione el interruptor de reinicio para reiniciar el ordenador si este se bloquea y no puede realizar un reinicio normal.
NC (morado): Sin conexión.

El diseño del panel frontal puede diferir según el chasis. Un módulo de panel frontal consta principalmente de un interruptor de alimentación, un interruptor de reinicio, un LED de alimentación, un LED de actividad del disco duro, etc. Cuando conecte el módulo del panel frontal del chasis a este conector, asegúrese de que las asignaciones de cables y las asignaciones de pines coincidan correctamente.

F_AUDIO (conector de audio del panel frontal)
El conector de audio del panel frontal es compatible con audio de alta definición (HD) de Intel y audio AC'97. Puede conectar el módulo de audio del panel frontal del chasis a este conector. Asegúrese de que las asignaciones de cables del conector del módulo coincidan con las asignaciones de pines del conector de la placa base. Una conexión incorrecta entre el conector del módulo y el conector de la placa base hará que el dispositivo no funcione o incluso lo dañe.

El conector de audio del panel frontal admite audio HD de forma predeterminada.
Las señales de audio estarán presentes tanto en las conexiones de audio del panel frontal como en las del panel posterior simultáneamente.
Algunos chasis proporcionan un módulo de audio del panel frontal que tiene conectores separados en cada cable en lugar de un solo enchufe. Para obtener información sobre cómo conectar el módulo de audio del panel frontal que tiene diferentes asignaciones de cables, póngase en contacto con el fabricante del chasis.

BAT (batería)
La batería proporciona energía para mantener los valores (como las configuraciones de la BIOS, la información de fecha y hora) en la CMOS cuando el ordenador está apagado. Reemplace la batería cuando el voltaje de la batería baje a un nivel bajo, o los valores de la CMOS podrían no ser precisos o podrían perderse.

Puede borrar los valores de la CMOS retirando el cable de la batería:

Apague el ordenador y desconecte el cable de alimentación.
Desconecte el cable de la batería del conector del cable de la batería y espere un minuto.
Enchufe el cable de la batería.
Enchufe el cable de alimentación y reinicie el ordenador.

Apague siempre el ordenador y desconecte el cable de alimentación antes de reemplazar la batería.
Reemplace la batería por una equivalente. Se pueden producir daños en los dispositivos si la batería se reemplaza por un modelo incorrecto.
Póngase en contacto con el lugar de compra o con el distribuidor local si no puede reemplazar la batería usted mismo o si no está seguro sobre el modelo de batería.
Al instalar la batería, tenga en cuenta la orientación del lado positivo (+) y el lado negativo (-) de la batería (el lado positivo debe estar hacia arriba).
Las baterías usadas deben manipularse de acuerdo con las normativas medioambientales locales.

F_USB1/F_USB2 (conectores USB 2.0/1.1)
Los conectores cumplen con la especificación USB 2.0/1.1. Cada conector USB puede proporcionar dos puertos USB a través de un soporte USB opcional. Para comprar el soporte USB opcional, póngase en contacto con el distribuidor local.

No enchufe el cable del soporte IEEE 1394 (2x5 pines) en el conector USB.
Antes de instalar el soporte USB, asegúrese de apagar el ordenador y desconectar el cable de alimentación de la toma de corriente para evitar daños en el soporte USB.

COMA (conector del puerto serie)
El conector COM puede proporcionar un puerto serie a través de un cable de puerto COM opcional. Para comprar el cable de puerto COM opcional, póngase en contacto con el distribuidor local.

TPM (conector del módulo de plataforma segura)
Puede conectar un TPM (módulo de plataforma segura) a este conector.

SPEAKER (conector del altavoz)
Se conecta al altavoz en el panel frontal del chasis. El sistema informa del estado de inicio del sistema emitiendo un código de pitido. Se escuchará un solo pitido corto si no se detecta ningún problema al iniciar el sistema.

CLR_CMOS (puente Clear CMOS)
Utilice este puente para borrar la configuración de la BIOS y restablecer los valores de la CMOS a los valores predeterminados de fábrica. Para borrar los valores de la CMOS, utilice un objeto metálico como un destornillador para tocar los dos pines durante unos segundos.

Apague siempre el ordenador y desconecte el cable de alimentación de la toma de corriente antes de borrar los valores de la CMOS.
Después de reiniciar el sistema, vaya a la configuración de la BIOS para cargar los valores predeterminados de fábrica (seleccione Load Optimized Defaults [Cargar valores predeterminados optimizados]) o configure manualmente los ajustes de la BIOS (consulte "Configuración de la BIOS" para las configuraciones de la BIOS).

CI (conector de intrusión en el chasis)
Esta placa base proporciona una función de detección del chasis que detecta si se ha retirado la cubierta del chasis. Esta función requiere un chasis con diseño de detección de intrusión en el chasis.

BIOS_SET
Este puente le permite cambiar entre la BIOS principal y la BIOS de copia de seguridad colocando la tapa del puente en los pines como se indica a continuación. Coloque la tapa sobre los pines 1-2 para habilitar la BIOS principal o sobre los pines 2-3 para habilitar la BIOS de copia de seguridad.

SPDIF_O (conector de salida S/PDIF)
Este conector admite salida S/PDIF digital y conecta un cable de audio digital S/PDIF (proporcionado por tarjetas de expansión) para la salida de audio digital desde la placa base a ciertas tarjetas de expansión como tarjetas gráficas y tarjetas de sonido. Por ejemplo, algunas tarjetas gráficas pueden requerir que utilice un cable de audio digital S/PDIF para la salida de audio digital desde la placa base a la tarjeta gráfica si desea conectar una pantalla HDMI a la tarjeta gráfica y tener salida de audio digital desde la pantalla HDMI al mismo tiempo. Para obtener información sobre cómo conectar el cable de audio digital S/PDIF, lea atentamente el manual de la tarjeta de expansión.

Configuración de la BIOS

La BIOS (Sistema Básico de Entrada/Salida) registra los parámetros de hardware del sistema en la CMOS de la placa base. Sus principales funciones incluyen la realización de la autoprueba de encendido (POST) durante el inicio del sistema, el almacenamiento de los parámetros del sistema y la carga del sistema operativo, etc. La BIOS incluye un programa de configuración de la BIOS que permite al usuario modificar los ajustes básicos de configuración del sistema o activar determinadas funciones del sistema. Cuando se apaga la alimentación, la batería de la placa base suministra la energía necesaria a la CMOS para mantener los valores de configuración en la CMOS.
Para acceder al programa de configuración de la BIOS, pulse la tecla <Delete> durante la POST cuando se enciende la alimentación. Para actualizar la BIOS, utilice la utilidad GIGABYTE @BIOS, que es una utilidad basada en Windows que busca y descarga la última versión de la BIOS de Internet y la actualiza.

Debido a que el flasheo de la BIOS es potencialmente arriesgado, si no encuentra problemas al utilizar la versión actual de la BIOS, se recomienda que no flashee la BIOS. Para flashear la BIOS, hágalo con precaución. Un flasheo inadecuado de la BIOS puede provocar un mal funcionamiento del sistema.
Se recomienda no modificar la configuración predeterminada (a menos que sea necesario) para evitar la inestabilidad del sistema u otros resultados inesperados. La modificación inadecuada de la configuración puede provocar que el sistema no se inicie. Si esto ocurre, intente borrar los valores de la CMOS y restablecer la placa a los valores predeterminados. (Consulte la sección "Restaurar valores predeterminados" de este capítulo o las introducciones del puente de la batería/borrado de la CMOS en el capítulo Instalación de hardware para saber cómo borrar los valores de la CMOS).

Pantalla de inicio

La siguiente pantalla con el logotipo de inicio aparecerá cuando el equipo se inicie.

Principal

Una vez que entra en el programa de configuración de la BIOS, el menú principal (como se muestra a continuación) aparece en la pantalla. Utilice las teclas de flecha para moverse entre los elementos y pulse <Enter> para aceptar o entrar en un submenú.

Ayuda del menú principal
La descripción en pantalla de una opción de configuración resaltada se muestra en la línea inferior del menú principal.

Ayuda del submenú
Mientras se encuentra en un submenú, pulse <F1> para mostrar una pantalla de ayuda (Ayuda general) de las teclas de función disponibles para el menú. Pulse <Esc> para salir de la pantalla de ayuda. La ayuda para cada elemento se encuentra en el bloque de ayuda del elemento en el lado derecho del submenú.

(Ejemplo de versión de la BIOS: F1a)

Cuando el sistema no sea estable como de costumbre, seleccione el elemento Load Optimized Defaults para establecer su sistema a sus valores predeterminados.
Los menús de configuración de la BIOS descritos en este capítulo son sólo para referencia y pueden diferir según la versión de la BIOS.

Esta sección proporciona información sobre el modelo de su placa base y la versión de la BIOS. También puede seleccionar el idioma predeterminado utilizado por la BIOS y configurar manualmente la hora del sistema.

Idioma del sistema
Selecciona el idioma predeterminado utilizado por la BIOS.

Fecha del sistema
Establece la fecha del sistema. El formato de la fecha es semana (sólo lectura), mes, día y año. Utilice <Tab> para cambiar entre los campos Mes, Día y Año y utilice la tecla <+> o <-> para establecer el valor deseado.

Hora del sistema
Establece la hora del sistema. El formato de la hora es hora, minuto y segundo. Por ejemplo, la 1 p.m. es 13:00:00. Utilice <Tab> para cambiar entre los campos Hora, Minuto y Segundo y utilice la tecla <+> o <-> para establecer el valor deseado.

Nivel de acceso
Muestra el nivel de acceso actual dependiendo del tipo de protección con contraseña utilizada. (Si no se establece ninguna contraseña, el valor predeterminado se mostrará como Administrator). El nivel de administrador le permite realizar cambios en todos los ajustes de la BIOS; el nivel de usuario sólo le permite realizar cambios en ciertos ajustes de la BIOS, pero no en todos.

Avanzado

Controlador LAN integrado
Activa o desactiva la función LAN integrada. (Predeterminado: Activado) Si desea instalar una tarjeta de red adicional de terceros en lugar de utilizar la LAN integrada, establezca este elemento en Desactivado.

Carga de energía
Activa o desactiva la carga ficticia. Cuando la fuente de alimentación tiene poca carga, se activará una autoprotección que provocará que se apague o falle. Si esto ocurre, establezca esta opción en Activado. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)

Soft-Off by PWR-BTTN
Configura la forma de apagar el ordenador en modo MS-DOS utilizando el botón de encendido.
Apagado instantáneo Pulse el botón de encendido y el sistema se apagará al instante. (Predeterminado)
Retardo de 4 segundos. Mantenga pulsado el botón de encendido durante 4 segundos para apagar el sistema. Si se pulsa el botón de encendido durante menos de 4 segundos, el sistema entrará en modo de suspensión.

Pantalla principal
Especifica la primera iniciación de la pantalla del monitor desde la tarjeta gráfica PCI instalada o los gráficos integrados.
IGD Establece los gráficos integrados como la primera pantalla. (Predeterminado)
PCI Establece la tarjeta gráfica en la ranura PCI como la primera pantalla.

Solución alternativa VGA PCIE
Le permite aumentar la compatibilidad de la tarjeta gráfica PCI. (Predeterminado: Desactivado)

ErP
Determina si se permite que el sistema consuma la menor cantidad de energía en estado S5 (apagado). (Predeterminado: Desactivado) Nota: Cuando este elemento se establece en Activado, las siguientes funciones dejarán de estar disponibles: Reanudación por alarma, activación por evento PME, encendido por ratón, encendido por teclado y activación en LAN.

Controlador familiar Realtek PCIe GBE
Este submenú proporciona información sobre la configuración de la LAN y las opciones de configuración relacionadas.

Informática de confianza
Activa o desactiva el Módulo de plataforma segura (TPM).

Configuración de Super IO IT8686
Esta sección proporciona información sobre el chip super I/O y le permite configurar el puerto serie y el puerto paralelo.

Monitor de hardware
Temperatura de la CPU/Temperatura del sistema Muestra la temperatura actual de la CPU/del sistema.
Velocidad del ventilador de la CPU/del sistema Muestra las velocidades actuales del ventilador de la CPU/del sistema.
VCCGI/VCC3/+12V/VCC/Vnn/DDR_VDDQ Muestra los voltajes actuales del sistema.

Funciones varias SIO
REPOSICIÓN CA
Determina el estado del sistema después del retorno de la energía de una pérdida de energía de CA.
Memoria El sistema vuelve a su último estado de activación conocido tras el retorno de la alimentación de CA.
Siempre encendido El sistema se enciende tras el retorno de la alimentación de CA.
Siempre apagado El sistema permanece apagado tras el retorno de la alimentación de CA. (Predeterminado)

Apertura de la caja
Muestra el estado de detección del dispositivo de detección de intrusiones en el chasis conectado al encabezado CI de la placa base. Si se retira la cubierta del chasis del sistema, este campo mostrará "Abierto"; de lo contrario, mostrará "Cerrado". Para borrar el registro del estado de intrusión en el chasis, establezca Restablecer estado de apertura de la caja en Activado, guarde la configuración en la CMOS y, a continuación, reinicie el sistema.

Restablecer estado de apertura de la caja
Desactivado Mantiene o borra el registro del estado de intrusión anterior en el chasis. (Predeterminado)
Activado Borra el registro del estado de intrusión anterior en el chasis y el campo Apertura de la caja mostrará "No" en el siguiente arranque.

Aviso de intrusión en la caja
Le permite determinar si desea mostrar la notificación de intrusión en el chasis al inicio del sistema. (Predeterminado: Desactivado)

Configuración de la CPU

Administración de energía de la CPU
EIST
Activa o desactiva la tecnología Enhanced Intel ® Speed Step (EIST). Dependiendo de la carga de la CPU, la tecnología Intel EIST puede reducir de forma dinámica y eficaz el voltaje de la CPU y la frecuencia del núcleo para disminuir el consumo medio de energía y la producción de calor. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Activado)

Modo Turbo
Le permite determinar si desea activar la tecnología Intel ® CPU Turbo Boost. (Predeterminado: Activado)

Estados C
Activa o desactiva la compatibilidad con los estados C. (Predeterminado: Activado)

Estados C mejorados
Le permite determinar si desea que la CPU entre en estados C. Cuando está activado, la frecuencia del núcleo de la CPU se reducirá durante el estado de detención del sistema para disminuir el consumo de energía. Este elemento solo se puede configurar cuando Estados C está activado. (Predeterminado: Activado)

Núcleos de procesador activos
Le permite seleccionar el número de núcleos de CPU que desea activar. (Predeterminado: Desactivado)

Tecnología de virtualización Intel
Activa o desactiva la tecnología de virtualización Intel ®. La virtualización mejorada por la tecnología de virtualización Intel ® permitirá que una plataforma ejecute múltiples sistemas operativos y aplicaciones en particiones independientes. Con la virtualización, un sistema informático puede funcionar como múltiples sistemas virtuales. (Predeterminado: Activado)

VT-d
Activa o desactiva la tecnología de virtualización Intel ® para E/S dirigida. (Predeterminado: Desactivado)

Configuración de la pila de red
Pila de red
Desactiva o activa el arranque desde la red para instalar un sistema operativo con formato GPT, como la instalación del sistema operativo desde el servidor de Servicios de implementación de Windows. (Predeterminado: Desactivado)

Compatibilidad con PXE Ipv4
Activa o desactiva la compatibilidad con PXE IPv4. Este elemento solo se puede configurar cuando Pila de red está activado.

Compatibilidad con HTTP Ipv4
Activa o desactiva la compatibilidad con el arranque HTTP para IPv4. Este elemento solo se puede configurar cuando Pila de red está activado.

Compatibilidad con PXE Ipv6
Activa o desactiva la compatibilidad con PXE IPv6. Este elemento solo se puede configurar cuando Pila de red está activado.

Compatibilidad con HTTP Ipv6
Activa o desactiva la compatibilidad con el arranque HTTP para IPv6. Este elemento solo se puede configurar cuando Pila de red está activado.

Tiempo de espera de arranque PXE
Le permite configurar el tiempo que debe esperar antes de poder pulsar <Esc> para abortar el arranque PXE. Este elemento solo se puede configurar cuando Pila de red está activado. (Predeterminado: 0)

Recuento de detección de medios
Le permite establecer el número de veces que se debe comprobar la presencia de medios. Este elemento solo se puede configurar cuando Pila de red está activado. (Predeterminado: 1)

Configuración CSM
Compatibilidad con CSM
Activa o desactiva UEFI CSM (Módulo de compatibilidad de soporte) para admitir un proceso de arranque de PC heredado.
Activado Activa UEFI CSM. (Predeterminado)
Desactivado Desactiva UEFI CSM y solo admite el proceso de arranque de la BIOS UEFI.

Red
Le permite seleccionar si desea activar la opción ROM UEFI o heredada para el controlador LAN.
No iniciar Desactiva la opción ROM.
UEFI Activa solo la opción ROM UEFI. (Predeterminado)
Heredado Activa solo la opción ROM heredada. Este elemento solo se puede configurar cuando Compatibilidad con CSM está establecido en Activado.

Almacenamiento
Le permite seleccionar si desea activar la opción ROM UEFI o heredada para el controlador de dispositivo de almacenamiento.
No iniciar Desactiva la opción ROM.
UEFI Activa solo la opción ROM UEFI. (Predeterminado)
Heredado Activa solo la opción ROM heredada. Este elemento solo se puede configurar cuando Compatibilidad con CSM está establecido en Activado.

Vídeo
Le permite seleccionar si desea activar la opción ROM UEFI o heredada para el controlador de gráficos.
No iniciar Desactiva la opción ROM.
UEFI Activa solo la opción ROM UEFI. (Predeterminado)
Heredado Activa solo la opción ROM heredada. Este elemento solo se puede configurar cuando Compatibilidad con CSM está establecido en Activado.

Otros dispositivos PCI
Le permite seleccionar si desea activar la opción ROM UEFI o heredada para el controlador de dispositivo PCI que no sea el controlador LAN, el dispositivo de almacenamiento y el controlador de gráficos.
No iniciar Desactiva la opción ROM.
UEFI Activa solo la opción ROM UEFI. (Predeterminado)
Heredado Activa solo la opción ROM heredada. Este elemento solo se puede configurar cuando Compatibilidad con CSM está establecido en Activado.

Configuración USB
Función USB integrada
Activa o desactiva la función USB integrada. (Predeterminado: Activado)

Compatibilidad con USB heredado
Permite utilizar el teclado/ratón USB en MS-DOS. (Predeterminado: Activado)

Traspaso XHCI
Determina si se debe activar la función de traspaso XHCI para un sistema operativo sin compatibilidad con el traspaso XHCI. (Predeterminado: Activado)

Compatibilidad con el controlador de almacenamiento masivo USB
Activa o desactiva la compatibilidad con los dispositivos de almacenamiento USB. (Predeterminado: Activado)

Dispositivos de almacenamiento USB
Muestra una lista de los dispositivos de almacenamiento masivo USB conectados. Este elemento solo aparece cuando se instala un dispositivo de almacenamiento USB.

Seguridad

Establecer contraseña de administrador
Le permite configurar una contraseña de administrador. Pulse <Intro> en este elemento, escriba la contraseña y, a continuación, pulse <Intro>. Se le pedirá que confirme la contraseña. Vuelva a escribir la contraseña y pulse <Intro>. Debe introducir la contraseña de administrador (o la contraseña de usuario) al iniciar el sistema y al entrar en la configuración de la BIOS. A diferencia de la contraseña de usuario, la contraseña de administrador le permite realizar cambios en todos los ajustes de la BIOS.

Contraseña de usuario
Le permite configurar una contraseña de usuario. Pulse <Intro> en este elemento, escriba la contraseña y, a continuación, pulse <Intro>. Se le pedirá que confirme la contraseña. Vuelva a escribir la contraseña y pulse <Intro>. Debe introducir la contraseña de administrador (o la contraseña de usuario) al iniciar el sistema y al entrar en la configuración de la BIOS. Sin embargo, la contraseña de usuario solo le permite realizar cambios en determinados ajustes de la BIOS, pero no en todos. Para cancelar la contraseña, pulse <Intro> en el elemento de la contraseña y, cuando se le solicite la contraseña, introduzca primero la correcta. Cuando se le pida una nueva contraseña, pulse <Intro> sin introducir ninguna contraseña. Pulse <Intro> de nuevo cuando se le pida que confirme. NOTA: Antes de establecer la contraseña de usuario, asegúrese de establecer primero la contraseña de administrador.

Configuración de seguridad del HDD
Muestra una lista de discos duros conectados y le permite establecer una contraseña para un disco duro específico. Este elemento aparece solo cuando hay un disco duro instalado.

Arranque seguro
Modo del sistema
Muestra el modo actual del sistema.

Arranque seguro
Muestra el estado actual del arranque seguro.

Claves del proveedor
Muestra las claves del proveedor.

Intentar arranque seguro
Activa o desactiva la función de arranque seguro. El arranque seguro requiere que todas las aplicaciones que se ejecutan
durante el proceso de arranque estén previamente firmadas con certificados digitales válidos. De esta manera, el sistema sabe que todos
los archivos que se cargan antes de que Windows 8 se cargue y llegue a la pantalla de inicio de sesión no han sido manipulados.
(Predeterminado: Desactivado)

Modo de arranque seguro
Le permite configurar el modo de arranque seguro. (Predeterminado: Personalizado)

Administración de claves
Esta sección le proporciona opciones de configuración para la clave de arranque seguro

Arranque

Tiempo de espera de solicitud de configuración
Le permite configurar el número de segundos que debe permanecer en la pantalla de solicitud de configuración de la BIOS. (Predeterminado: 1)

Estado de Bloq Num al arrancar
Activa o desactiva la función Bloq Num en el teclado numérico del teclado después del POST. (Predeterminado: Activado)

Mostrar LOGOTIPO a pantalla completa
Le permite determinar si desea mostrar el logotipo de GIGABYTE al iniciar el sistema. Desactivado omite el logotipo de GIGABYTE cuando se inicia el sistema. (Predeterminado: Activado)

Prioridades de opción de arranque #1/2
Especifica el orden de arranque general de los dispositivos disponibles. Los dispositivos de almacenamiento extraíbles que admiten el formato GPT tendrán el prefijo "UEFI:" en la lista de dispositivos de arranque. Para arrancar desde un sistema operativo que admita el particionamiento GPT, seleccione el dispositivo con el prefijo "UEFI:".
O bien, si desea instalar un sistema operativo que admita el particionamiento GPT, como Windows 10 de 64 bits, seleccione la unidad óptica que contenga el disco de instalación de Windows 10 de 64 bits y que tenga el prefijo "UEFI:".

Prioridades BBS de unidad de disco duro/CD/DVD ROM/unidad de disquete/dispositivo de red
Especifica el orden de arranque para un tipo de dispositivo específico, como unidades de disco duro, unidades ópticas, unidades de disquete y dispositivos que admiten la función Boot from LAN, etc. Pulse <Intro> en este elemento para entrar en el submenú que presenta los dispositivos del mismo tipo que están conectados. Este elemento solo está presente si hay al menos un dispositivo de este tipo instalado.

Arranque rápido
Activa o desactiva el arranque rápido para acortar el proceso de arranque del SO. Ultra Fast proporciona la velocidad de arranque más rápida. (Predeterminado: Desactivado)

Soporte SATA
Todos los dispositivos Sata Todos los dispositivos SATA son funcionales en el sistema operativo y durante el POST. (Predeterminado)
Último HDD de arranque Solo Excepto la unidad de arranque anterior, todos los dispositivos SATA están desactivados antes de que se complete el proceso de arranque del SO. Este elemento solo se puede configurar cuando Arranque rápido está establecido en Activado o Ultra Fast.

Soporte de VGA
Le permite seleccionar el tipo de sistema operativo que desea arrancar.
Auto Activa solo la ROM de opción heredada.
Controlador EFI Activa la ROM de opción EFI. (Predeterminado) Este elemento solo se puede configurar cuando Arranque rápido está establecido en Activado o Ultra Fast.

Soporte de USB
Desactivado Todos los dispositivos USB están desactivados antes de que se complete el proceso de arranque del SO.
Inicialización completa Todos los dispositivos USB son funcionales en el sistema operativo y durante el POST.
Inicialización parcial Parte de los dispositivos USB están desactivados antes de que se complete el proceso de arranque del SO. (Predeterminado) Este elemento solo se puede configurar cuando Arranque rápido está establecido en Activado. Esta función está desactivada cuando Arranque rápido está establecido en Ultra Fast.

Soporte de dispositivos PS2
Desactivar Todos los dispositivos PS/2 están desactivados antes de que se complete el proceso de arranque del SO.
Activar Todos los dispositivos PS/2 son funcionales en el sistema operativo y durante el POST. (Predeterminado) Este elemento solo se puede configurar cuando Arranque rápido está establecido en Activado. Esta función está desactivada cuando Arranque rápido está establecido en Ultra Fast.

Soporte de controlador de pila de red
Desactivar Desactiva el arranque desde la red. (Predeterminado)
Activar Activa el arranque desde la red. Este elemento solo se puede configurar cuando Arranque rápido está establecido en Activado o Ultra Fast.

Nueva política de opción de arranque
Le permite determinar si desea cambiar el orden de arranque cuando se añade un nuevo dispositivo.
Predeterminado Mantiene la configuración anterior del orden de arranque. (Predeterminado)
Colocar primero Establece el dispositivo recién añadido como el primer dispositivo de arranque.
Colocar último Establece el dispositivo recién añadido como el último dispositivo de arranque.

Guardar y salir

Guardar cambios y salir
Pulse <Intro> en este elemento y seleccione Sí. Esto guarda los cambios en la CMOS y sale del programa de configuración de la BIOS. Seleccione No o pulse <Esc> para volver al menú principal de configuración de la BIOS.

Descartar cambios y salir
Pulse <Intro> en este elemento y seleccione Sí. Esto sale de la configuración de la BIOS sin guardar los cambios realizados en la configuración de la BIOS en la CMOS. Seleccione No o pulse <Esc> para volver al menú principal de configuración de la BIOS.

Guardar cambios
Pulse <Intro> en este elemento y seleccione Sí para guardar los cambios en la CMOS. Seleccione No o pulse <Esc> para volver al menú principal de configuración de la BIOS.

Descartar cambios
Pulse <Intro> en este elemento y seleccione Sí para cancelar los cambios de la BIOS. Seleccione No o pulse <Esc> para volver al menú principal de configuración de la BIOS.

Restaurar valores predeterminados
Pulse <Intro> en este elemento y seleccione Sí para cargar la configuración predeterminada de fábrica de la BIOS. La configuración predeterminada de la BIOS ayuda al sistema a funcionar en un estado óptimo. Cargue siempre los valores predeterminados optimizados después de actualizar la BIOS o después de borrar los valores de la CMOS.

Guardar como valores predeterminados del usuario
Guarda la configuración actual de la BIOS como configuración predeterminada definida por el usuario.

Restaurar valores predeterminados del usuario
Carga la configuración predeterminada definida por el usuario para todas las opciones de la BIOS.

Anular arranque
Le permite seleccionar un dispositivo para arrancar inmediatamente. Pulse <Intro> en el dispositivo que seleccione y seleccione Sí para confirmar. El sistema se reiniciará automáticamente y arrancará desde ese dispositivo.

Iniciar EFI Shell desde el dispositivo del sistema de archivos
Le permite iniciar la aplicación EFI Shell (shell.efi) desde uno de los dispositivos del sistema de archivos disponibles. Pulse <Intro> en esta opción y el sistema se reiniciará automáticamente en la pantalla de EFI Shell.

Instalación de los controladores

Antes de instalar los controladores, instale primero el sistema operativo.
Después de instalar el sistema operativo, inserte el disco de controladores de la placa base en su unidad óptica. Haga clic en el mensaje "Toque para elegir qué ocurre con este disco" en la esquina superior derecha de la pantalla y seleccione "Ejecutar Run.exe". (O vaya a Mi PC, haga doble clic en la unidad óptica y ejecute el programa Run.exe).

"Xpress Install" escaneará automáticamente su sistema y luego listará todos los controladores que se recomiendan instalar. Puede hacer clic en el botón Xpress Install y "Xpress Install" instalará todos los controladores seleccionados. O haga clic en la flecha icono para instalar individualmente los controladores que necesita.

Contáctenos
GIGA-BYTE TECHNOLOGY CO., LTD.
Dirección: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Soporte técnico y no técnico (Ventas/Marketing): http://esupport.gigabyte.com
Dirección WEB (inglés): http://www.gigabyte.com
Dirección WEB (chino): http://www.gigabyte.tw

Soporte electrónico de GIGABYTE Para enviar una pregunta técnica o no técnica (Ventas/Marketing), por favor enlace a: http://esupport.gigabyte.com

Referencias

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar GIGABYTE GA-J3355N-D2P - Manual de la placa base
