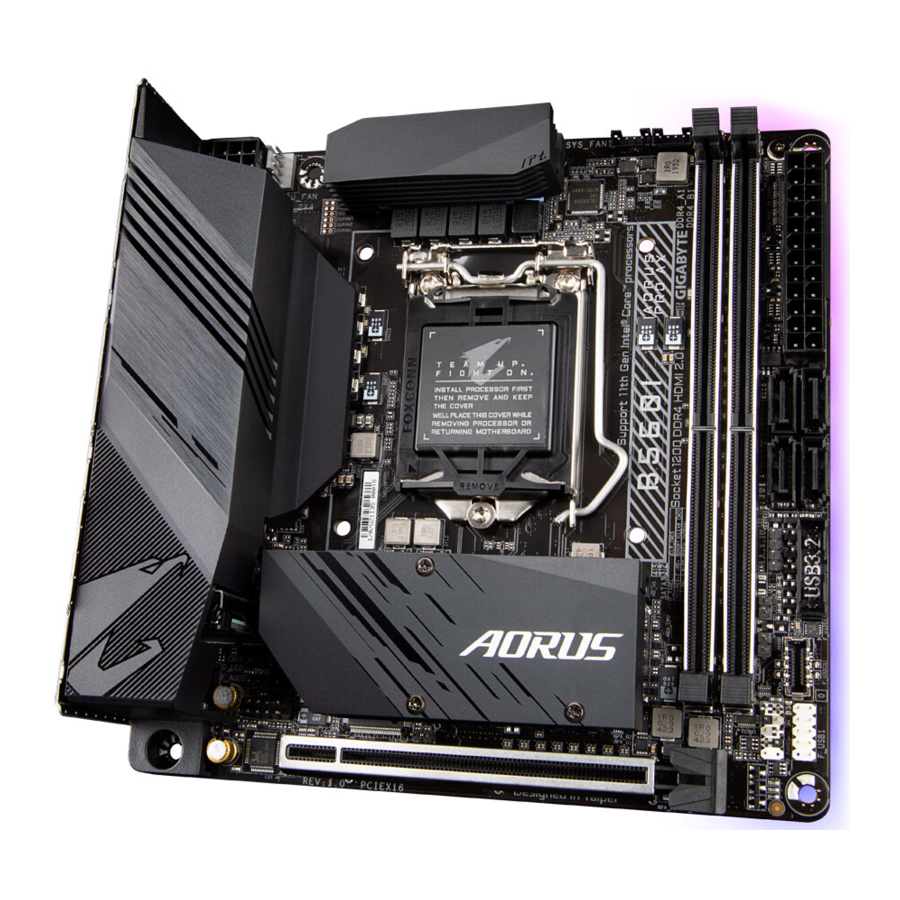

GIGABYTE B560I AORUS PRO AX - Manual de la placa base

Identificación de la revisión de la placa base

El número de revisión de su placa base tiene este aspecto: "REV: X.X.". Por ejemplo, "REV: 1.0" significa que la revisión de la placa base es la 1.0. Compruebe la revisión de su placa base antes de actualizar la BIOS, los controladores o cuando busque información técnica.
Ejemplo:

Diseño de la placa base B560I AORUS PRO AX

Contenido de la caja

• Placa base B560I AORUS PRO AX
• Manual del usuario
• Disco de controladores de la placa base
• Un cable de extensión para la tira LED RGB
• Dos cables SATA
• Tornillo(s) M.2/Separador(es) M.2
• Una antena
• Dos cables de extensión para el conector del ventilador

* El contenido de la caja anterior es solo de referencia y los artículos reales dependerán del paquete del producto que obtenga.
El contenido de la caja está sujeto a cambios sin previo aviso.
(Nota) El conector/chip está en la parte posterior de la placa base.

Diagrama de bloques de la placa base B560I AORUS PRO AX

(Nota) El soporte real puede variar según la CPU.

Instalación del hardware

Precauciones de instalación

La placa base contiene numerosos circuitos y componentes electrónicos delicados que pueden resultar dañados como consecuencia de descargas electrostáticas (ESD). Antes de la instalación, lea atentamente el manual del usuario y siga estos procedimientos:

• Antes de la instalación, asegúrese de que el chasis es adecuado para la placa base.
• Antes de la instalación, no retire ni rompa la etiqueta del número de serie (S/N) de la placa base ni la etiqueta de garantía proporcionada por su distribuidor. Estas etiquetas son necesarias para la validación de la garantía.
• Desconecte siempre la alimentación de CA desenchufando el cable de alimentación de la toma de corriente antes de instalar o retirar la placa base u otros componentes de hardware.
• Cuando conecte componentes de hardware a los conectores internos de la placa base, asegúrese de que estén conectados de forma firme y segura.
• Cuando manipule la placa base, evite tocar los conectores o las conexiones metálicas.
• Lo mejor es usar una muñequera de descarga electrostática (ESD) cuando manipule componentes electrónicos como una placa base, una CPU o una memoria. Si no tiene una muñequera ESD, mantenga las manos secas y toque primero un objeto metálico para eliminar la electricidad estática.
• Antes de instalar la placa base, colóquela sobre una almohadilla antiestática o dentro de un contenedor de protección electrostática.
• Antes de conectar o desconectar el cable de alimentación de la placa base, asegúrese de que la fuente de alimentación se ha apagado.
• Antes de encender la alimentación, asegúrese de que el voltaje de la fuente de alimentación se ha ajustado de acuerdo con el estándar de voltaje local.
• Antes de utilizar el producto, compruebe que todos los cables y conectores de alimentación de sus componentes de hardware están conectados.
• Para evitar daños en la placa base, no permita que los tornillos entren en contacto con el circuito de la placa base o sus componentes.
• Asegúrese de que no queden tornillos u otros componentes metálicos en la placa base o dentro de la carcasa del ordenador.
• No coloque el sistema informático sobre una superficie irregular.
• No coloque el sistema informático en un entorno húmedo o de alta temperatura.
• Encender la alimentación del ordenador durante el proceso de instalación puede dañar los componentes del sistema, así como causar daños físicos al usuario.
• Si no está seguro de algún paso de la instalación o tiene algún problema relacionado con el uso del producto, consulte a un técnico informático certificado.
• Si utiliza un adaptador, un cable de alimentación de extensión o una regleta, asegúrese de consultar sus instrucciones de instalación y/o conexión a tierra.

Especificaciones del producto

CPU	Paquete LGA1200: Procesadores Intel® Core™ i9 de 11.ª generación/Procesadores Intel® Core™ i7/Procesadores Intel® Core™ i5 Procesadores Intel® Core™ i9 de 10.ª generación/Procesadores Intel® Core™ i7/Procesadores Intel® Core™ i5/Procesadores Intel® Core™ i3/Procesadores Intel® Pentium®/Procesadores Intel® Celeron®* * Limitado a procesadores con 4 MB de Intel® Smart Cache, familia Intel® Celeron® G5xx5. (Visite el sitio web de GIGABYTE para obtener la lista de CPU compatibles más reciente). La caché L3 varía según la CPU
Chipset	Chipset Intel® B560 Express
Memory	Procesadores Intel® Core™ i9/i7/i5 de 11.ª generación: Soporte para módulos de memoria DDR4 3200/3000/2933/2666/2400/2133 MHz Procesadores Intel® Core™ i9/i7 de 10.ª generación: Soporte para módulos de memoria DDR4 2933/2666/2400/2133 MHz Procesadores Intel® Core™ i5/i3/Pentium®/Celeron® de 10.ª generación: Soporte para módulos de memoria DDR4 2666/2400/2133 MHz 2 zócalos DDR4 DIMM que admiten hasta 64 GB (capacidad DIMM única de 32 GB) de memoria del sistema Arquitectura de memoria de doble canal Soporte para módulos de memoria ECC Un-buffered DIMM 1Rx8/2Rx8 (funcionan en modo no ECC) Soporte para módulos de memoria non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Soporte para módulos de memoria Extreme Memory Profile (XMP) (Visite el sitio web de GIGABYTE para obtener las velocidades de memoria y los módulos de memoria compatibles más recientes).
Onboard Graphics	Procesador de gráficos integrado - Soporte de gráficos Intel® HD: 1 puerto HDMI, que admite una resolución máxima de 4096x2160@60 Hz * Soporte para la versión HDMI 2.0 y HDCP 2.3. 1 x DisplayPort, que admite una resolución máxima de 4096x2304@60 Hz * Soporte para la versión DisplayPort 1.2 y HDCP 2.3 (Las especificaciones de los gráficos pueden variar según la compatibilidad de la CPU).
Audio	Códec de audio Realtek® Audio de alta definición 2/4/5.1/7.1 canales * Para configurar el audio de 7.1 canales, debe abrir el software de audio y seleccionar Device advanced settings > Playback Device para cambiar primero la configuración predeterminada.
LAN	Chip LAN Intel® 2.5GbE (2.5 Gbit/1 Gbit/100 Mbit)
Wireless Communication Module	Intel® Wi-Fi 6 AX200 WIFI a, b, g, n, ac, ax, compatible con doble banda de 2.4/5 GHz BLUETOOTH 5.1 Soporte para el estándar inalámbrico 11ax de 160 MHz y una velocidad de datos de hasta 2.4 Gbps * La velocidad de datos real puede variar según el entorno y el equipo.
Expansion Slots	1 x ranura PCI Express x16, que funciona a x16 (La ranura PCI Express x16 cumple con el estándar PCI Express 4.0.)(Nota)
Storage Interface	CPU: 1 1 conector M.2 (Socket 3, M key, tipo 2260/2280 compatible con SSD PCIe 4.0 x4/x2) (M2A_CPU)(Nota) Chipset: 1 conector M.2 en la parte posterior de la placa base (Socket 3, M key, tipo 2260/2280 compatible con SSD SATA y PCIe x4/x2) (M2P_SB) 4 conectores SATA 6Gb/s Intel® Optane™ Memory Ready
USB	Chipset: 2 puertos USB Type-C ®, con soporte para USB 3.2 Gen 1 (1 puerto en el panel posterior, 1 puerto disponible a través del conector USB interno) 1 puerto USB 3.2 Gen 2 Type-A (rojo) en el panel posterior 2 puertos USB 3.2 Gen 1 disponibles a través del conector USB interno 4 puertos USB 2.0/1.1 (2 puertos en el panel posterior, 2 puertos disponibles a través del conector USB interno) Chipset+1 USB 3.2 Gen 1 Hub: 4 puertos USB 3.2 Gen 1 en el panel posterior
Internal Connectors	1 conector de alimentación principal ATX de 24 pines 1 conector de alimentación ATX 12V de 8 pines 1 conector de ventilador de CPU 2 conectores de ventilador del sistema 1 conector de tira LED direccionable 1 conector de tira LED RGB 4 conectores SATA 6Gb/s 2 conectores M.2 Socket 3 1 conector de panel frontal 1 conector de audio del panel frontal 1 conector de altavoz 1 conector USB Type-C®, con soporte para USB 3.2 Gen 1 1 conector USB 3.2 Gen 1 1 conector USB 2.0/1.1 1 puente Clear CMOS 1 conector de intrusión en el chasis
Back Panel Connectors	1 x DisplayPort 1 puerto HDMI 1 puerto USB Type-C®, con soporte para USB 3.2 Gen 1 1 puerto USB 3.2 Gen 2 Type-A (rojo) 4 puertos USB 3.2 Gen 1 2 puertos USB 2.0/1.1 1 botón Q-Flash Plus 1 puerto RJ-45 2 conectores de antena SMA (2T2R) 3 conectores de audio
I/O Controller	Chip controlador de E/S iTE ®
Hardware Monitor	Detección de voltaje Detección de temperatura Detección de velocidad del ventilador Advertencia de fallo del ventilador Control de velocidad del ventilador * La compatibilidad con la función de control de velocidad del ventilador dependerá del refrigerador que instale.
BIOS	1 flash de 256 Mbit Uso de AMI UEFI BIOS con licencia PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features	Soporte para APP Center * Las aplicaciones disponibles en APP Center pueden variar según el modelo de placa base. Las funciones compatibles de cada aplicación también pueden variar según las especificaciones de la placa base. @BIOS EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup System Information Viewer Soporte para Q-Flash Plus Soporte para Q-Flash Soporte para Xpress Install
Bundled Software	Norton® Internet Security (versión OEM) cFosSpeed
Operating System	Soporte para Windows 10 de 64 bits
Form Factor	Factor de forma Mini-ITX; 17.0cm x 17.0cm

(Nota) Solo compatible con procesadores de 11.ª generación.
* GIGABYTE se reserva el derecho de realizar cualquier cambio en las especificaciones del producto y la información relacionada con el producto sin previo aviso.

Visite el sitio web de GIGABYTE para obtener listas de soporte de CPU, módulos de memoria, SSD y dispositivos M.2.

Visite la página Support\Utility List (Lista de utilidades de soporte) en el sitio web de GIGABYTE para descargar la última versión de las aplicaciones.

Instalación de la CPU

Lea las siguientes directrices antes de empezar a instalar la CPU:

• Asegúrese de que la placa base sea compatible con la CPU. (Visite el sitio web de GIGABYTE para obtener la lista de CPU compatibles más reciente).
• Apague siempre el ordenador y desenchufe el cable de alimentación de la toma de corriente antes de instalar la CPU para evitar daños en el hardware.
• Localice el pin uno de la CPU. La CPU no se puede insertar si está orientada incorrectamente. (O puede localizar las muescas en ambos lados de la CPU y las teclas de alineación en el zócalo de la CPU).
• Aplique una capa fina y uniforme de grasa térmica en la superficie de la CPU.
• No encienda el ordenador si el refrigerador de la CPU no está instalado, de lo contrario, puede producirse un sobrecalentamiento y daños en la CPU.
• Establezca la frecuencia del host de la CPU de acuerdo con las especificaciones de la CPU. No se recomienda que la frecuencia del bus del sistema se establezca más allá de las especificaciones del hardware, ya que no cumple con los requisitos estándar para los periféricos. Si desea establecer la frecuencia más allá de las especificaciones estándar, hágalo de acuerdo con las especificaciones de su hardware, incluyendo la CPU, la tarjeta gráfica, la memoria, el disco duro, etc.

Instalación de la CPU
Localice las teclas de alineación en el zócalo de la CPU de la placa base y las muescas en la CPU.

No retire la cubierta del zócalo de la CPU antes de insertar la CPU. Puede desprenderse de la placa de carga automáticamente durante el proceso de volver a acoplar la palanca después de insertar la CPU.

Instalación de la memoria

Lea las siguientes directrices antes de comenzar a instalar la memoria:

• Asegúrese de que la placa base admite la memoria. Se recomienda utilizar memoria de la misma capacidad, marca, velocidad y chips. (Vaya al sitio web de GIGABYTE para conocer las últimas velocidades de memoria y módulos de memoria compatibles).
• Apague siempre el ordenador y desenchufe el cable de alimentación de la toma de corriente antes de instalar la memoria para evitar daños en el hardware.
• Los módulos de memoria tienen un diseño a prueba de fallos. Un módulo de memoria sólo puede instalarse en una dirección. Si no puede insertar la memoria, cambie la dirección.

Configuración de memoria de doble canal
Esta placa base proporciona dos zócalos de memoria y es compatible con la tecnología de doble canal. Una vez instalada la memoria, la BIOS detectará automáticamente las especificaciones y la capacidad de la memoria. Al activar el modo de memoria de doble canal, se duplicará el ancho de banda de la memoria original.
Los dos zócalos de memoria están divididos en dos canales y cada canal tiene un zócalo de memoria de la siguiente manera:

• Canal A: DDR4_A1
• Canal B: DDR4_B1

Visite el sitio web de GIGABYTE para obtener más información sobre la instalación del hardware.

Debido a las limitaciones de la CPU, lea las siguientes directrices antes de instalar la memoria en el modo de doble canal.

1. El modo de doble canal no se puede activar si sólo se instala un módulo de memoria.
2. Cuando se activa el modo de doble canal con dos módulos de memoria, se recomienda utilizar memoria de la misma capacidad, marca, velocidad y chips.

Instalación de una tarjeta de expansión

Lea las siguientes directrices antes de comenzar a instalar una tarjeta de expansión:

• Asegúrese de que la placa base admite la tarjeta de expansión. Lea atentamente el manual que venía con su tarjeta de expansión.
• Apague siempre el ordenador y desenchufe el cable de alimentación de la toma de corriente antes de instalar una tarjeta de expansión para evitar daños en el hardware.

Conectores del panel posterior

1. Puerto USB 3.2 Gen 2 Type-A (rojo)
   El puerto USB 3.2 Gen 2 es compatible con la especificación USB 3.2 Gen 2 y es compatible con la especificación USB 3.2 Gen 1 y USB 2.0. Utilice este puerto para dispositivos USB.
2. Puerto USB Type-C®
   El puerto USB reversible es compatible con la especificación USB 3.2 Gen 1 y es compatible con la especificación USB 2.0. Utilice este puerto para dispositivos USB.
3. Puerto USB 2.0/1.1 (puerto Q-Flash Plus)
   El puerto USB es compatible con la especificación USB 2.0/1.1. Utilice este puerto para dispositivos USB. Antes de utilizar Q-Flash Plus (Nota), asegúrese de insertar primero la unidad flash USB en este puerto.
4. Puerto USB 2.0/1.1
   El puerto USB es compatible con la especificación USB 2.0/1.1. Utilice este puerto para dispositivos USB.
5. Puerto USB 3.2 Gen 1
   El puerto USB 3.2 Gen 1 es compatible con la especificación USB 3.2 Gen 1 y es compatible con la especificación USB 2.0. Utilice este puerto para dispositivos USB.
6. DisplayPort
   DisplayPort ofrece imágenes y audio digitales de alta calidad, y admite la transmisión de audio bidireccional. DisplayPort puede admitir mecanismos de protección de contenido HDCP 2.3. Puede utilizar este puerto para conectar su monitor compatible con DisplayPort. Nota: La tecnología DisplayPort puede admitir una resolución máxima de 4096x2304@60 Hz, pero las resoluciones reales admitidas dependen del monitor que se utilice.
7. Puerto HDMI

   El puerto HDMI admite HDCP 2.3 y los formatos Dolby TrueHD y DTS HD Master Audio. También admite una salida de audio LPCM de 7.1 canales de hasta 192 KHz/16 bits. Puede utilizar este puerto para conectar su monitor compatible con HDMI. La resolución máxima admitida es de 4096x2160@60 Hz, pero las resoluciones reales admitidas dependen del monitor que se utilice.
   Después de instalar el dispositivo HDMI/DisplayPort, asegúrese de establecer el dispositivo de reproducción de sonido predeterminado en HDMI/DisplayPort. (El nombre del elemento puede variar dependiendo de su sistema operativo.)
   (Nota) Para activar la función Q-Flash Plus, visite la página web "Características únicas" del sitio web de GIGABYTE.
8. Botón Q-Flash Plus^(Nota)
   Q-Flash Plus le permite actualizar la BIOS cuando su sistema está apagado (estado de apagado S5). Guarde la última BIOS en una unidad USB y conéctela al puerto Q-Flash Plus, y ahora puede actualizar la BIOS automáticamente con sólo pulsar el botón Q-Flash Plus. El QFLED parpadeará cuando comiencen las actividades de coincidencia y parpadeo de la BIOS y dejará de parpadear cuando se complete el parpadeo de la BIOS principal.
9. Puerto LAN RJ-45
   El puerto LAN Gigabit Ethernet proporciona conexión a Internet a una velocidad de datos de hasta 2,5 Gbps. A continuación se describen los estados de los LED del puerto LAN.

   LED de conexión/velocidad:

   Estado	Descripción
   Verde	Velocidad de datos de 2,5 Gbps
   Naranja	Velocidad de datos de 1 Gbps
   Apagado	Velocidad de datos de 100 Mbps

   LED de actividad:

   Estado	Descripción
   Parpadeando	Se está produciendo la transmisión o recepción de datos
   Encendido	No se está produciendo la transmisión o recepción de datos

10. Conectores de antena SMA (2T2R)
    Utilice este conector para conectar una antena.
    Apriete las antenas a los conectores de la antena y, a continuación, dirija las antenas correctamente para una mejor recepción de la señal.
11. Entrada de línea/Salida de altavoz trasero
    La toma de entrada de línea. Utilice esta toma de audio para dispositivos de entrada de línea como una unidad óptica, un walkman, etc.
12. Salida de línea/Salida de altavoz frontal
    La toma de salida de línea. Esta toma admite la función de amplificación de audio. Para una mejor calidad de sonido, se recomienda que conecte sus auriculares/altavoces a esta toma (los efectos reales pueden variar según el dispositivo que se utilice).
13. Entrada de micrófono/Salida de altavoz central/subwoofer
    La toma de entrada de micrófono.

Configuraciones de la toma de audio:

Toma	Auriculares/ 2 canales	4 canales	5.1 canales	7.1 canales
Entrada de línea/Salida de altavoz trasero		✓	✓	✓
Salida de línea/Salida de altavoz frontal	✓	✓	✓	✓
Entrada de micrófono/Salida de altavoz central/subwoofer			✓	✓
Salida de línea del panel frontal/Salida de altavoz lateral				✓

• Puede cambiar la funcionalidad de una toma de audio utilizando el software de audio.
• Para configurar el audio de 7.1 canales, debe abrir el software de audio y seleccionar Configuración avanzada del dispositivo > Dispositivo de reproducción para cambiar primero la configuración predeterminada.

• Cuando retire el cable conectado a un conector del panel posterior, primero retire el cable de su dispositivo y, a continuación, retírelo de la placa base.
• Cuando retire el cable, tire de él directamente del conector. No lo mueva de un lado a otro para evitar un cortocircuito eléctrico dentro del conector del cable.

(Nota) Para activar la función Q-Flash Plus, visite la página web "Características únicas" del sitio web de GIGABYTE.
Visite el sitio web de GIGABYTE para obtener más información sobre la configuración del software de audio.

Conectores internos

1. ATX_12V_2X4
2. ATX
3. CPU_FAN
4. SYS_FAN1/2
5. D_LED
6. LED_C
7. SATA3 2/3/4/5
8. M2A_CPU/M2P_SB^(Nota)
9. F_AUDIO
10. F_PANEL
11. SPEAKER
12. F_U32G1
13. F_U32CG1
14. F_USB1
15. CI
16. CLR_CMOS
17. BAT

(Nota) El conector M2P_SB está en la parte posterior de la placa base.
Lea las siguientes pautas antes de conectar dispositivos externos:

• Primero asegúrese de que sus dispositivos cumplen con los conectores que desea conectar.
• Antes de instalar los dispositivos, asegúrese de apagar los dispositivos y su ordenador. Desenchufe el cable de alimentación de la toma de corriente para evitar daños a los dispositivos.
• Después de instalar el dispositivo y antes de encender el ordenador, asegúrese de que el cable del dispositivo se ha conectado de forma segura al conector de la placa base.

ATX_12V_2X4/ATX (Conector de alimentación de 2x4 12 V y conector de alimentación principal de 2x12)

Con el uso del conector de alimentación, la fuente de alimentación puede suministrar suficiente energía estable a todos los componentes de la placa base. Antes de conectar el conector de alimentación, primero asegúrese de que la fuente de alimentación está apagada y de que todos los dispositivos están instalados correctamente. El conector de alimentación posee un diseño a prueba de fallos. Conecte el cable de alimentación al conector de alimentación en la orientación correcta.
El conector de alimentación de 12 V suministra principalmente alimentación a la CPU. Si el conector de alimentación de 12 V no está conectado, el ordenador no se iniciará.
Para satisfacer los requisitos de expansión, se recomienda utilizar una fuente de alimentación que pueda soportar un alto consumo de energía (500 W o superior). Si se utiliza una fuente de alimentación que no proporciona la energía necesaria, el resultado puede ser un sistema inestable o que no se puede arrancar.

ATX_12V_2X4

Nº de pin	Definición
1	GND (solo para 2x4 pines de 12V)
2	GND (solo para 2x4 pines de 12V)
3	GND
4	GND
5	+12V (solo para 2x4 pines de 12V)
6	+12V (solo para 2x4 pines de 12V)
7	+12V
8	+12V

ATX

Nº de pin	Definición
1	3.3V
2	3.3V
3	GND
4	+5V
5	GND
6	+5V
7	GND
8	Power Good
9	5VSB (stand by +5V)
10	+12V
11	+12V (solo para ATX de 2x12 pines)
12	3.3V (solo para ATX de 2x12 pines)
13	3.3V
14	-12V
15	GND
16	PS_ON (soft On/Off)
17	GND
18	GND
19	GND
20	NC
21	+5V
22	+5V
23	+5V (solo para ATX de 2x12 pines)
24	GND (solo para ATX de 2x12 pines)

CPU_FAN/SYS_FAN1/2 (conectores del ventilador)

Todos los conectores del ventilador de esta placa base son de 4 pines. La mayoría de los conectores del ventilador poseen un diseño de inserción a prueba de fallos. Cuando conecte un cable de ventilador, asegúrese de conectarlo en la orientación correcta (el cable conector negro es el cable de tierra). La función de control de velocidad requiere el uso de un ventilador con diseño de control de velocidad del ventilador. Para una óptima disipación del calor, se recomienda instalar un ventilador del sistema dentro del chasis.

Nº de pin	Definición
1	GND
2	Control de velocidad de voltaje
3	Sense
4	Control de velocidad PWM

Conector	CPU_FAN	SYS_FAN1/2
Corriente máxima	2A	2A
Potencia máxima	24W	24W

• Asegúrese de conectar los cables del ventilador a los conectores del ventilador para evitar que la CPU y el sistema se sobrecalienten. El sobrecalentamiento puede provocar daños en la CPU o que el sistema se cuelgue.
• Estos conectores de ventilador no son bloques de puente de configuración. No coloque una tapa de puente en los conectores.

D_LED (conector de tira LED direccionable)

El conector se puede utilizar para conectar una tira LED direccionable 5050 estándar, con una potencia máxima nominal de 5 A (5 V) y un número máximo de 1000 LED.

Nº de pin	Definición
1	V (5V)
2	Data
3	Sin pin
4	GND

Conecte su tira LED direccionable al conector. El pin de alimentación (marcado con un triángulo en el enchufe) de la tira LED debe conectarse al pin 1 del conector de tira LED direccionable. Una conexión incorrecta puede provocar daños en la tira LED.

LED_C (conector de tira LED RGB)

El conector se puede utilizar para conectar una tira LED RGB 5050 estándar (12 V/G/R/B), con una potencia máxima nominal de 2 A (12 V) y una longitud máxima de 2 m.

Nº de pin	Definición
1	12V
2	G
3	R
4	B

Conecte un extremo del cable de extensión de la tira LED RGB al conector y el otro extremo a su tira LED RGB. El cable negro (marcado con un triángulo en el enchufe) del cable de extensión debe conectarse al pin 1 (12 V) de este conector. El pin de 12 V (marcado con una flecha) en el otro extremo del cable de extensión debe estar alineado con los 12 V de la tira LED. Tenga cuidado con la orientación de la conexión de la tira LED; una conexión incorrecta puede provocar daños en la tira LED.
Para saber cómo encender/apagar las luces de la tira LED, visite la página web "Características únicas" del sitio web de GIGABYTE.
Antes de instalar los dispositivos, asegúrese de apagarlos y de apagar el ordenador. Desenchufe el cable de alimentación de la toma de corriente para evitar daños a los dispositivos.

SATA3 2/3/4/5 (conectores SATA de 6 Gb/s)

Los conectores SATA cumplen con el estándar SATA de 6 Gb/s y son compatibles con los estándares SATA de 3 Gb/s y SATA de 1,5 Gb/s. Cada conector SATA admite un único dispositivo SATA.

Nº de pin	Definición
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

Para habilitar la conexión en caliente para los puertos SATA, consulte "Configuración de la BIOS", "Configuración\Puertos IO\Configuración de SATA y RST" para obtener más información.

M2A_CPU^{(Nota 1)}/M2P_SB^{(Nota 2)} (conectores M.2 Socket 3)

El conector M.2 es compatible con SSD SATA M.2 o SSD PCIe M.2.

Siga los pasos a continuación para instalar correctamente un SSD M.2 en el conector M.2.

Paso 1:
Localice el conector M.2 donde instalará el SSD M.2, utilice un destornillador para desatornillar el tornillo del disipador térmico y luego retire el disipador térmico (solo el conector M2A_CPU tiene el disipador térmico). Retire la película protectora de la almohadilla térmica en el conector M.2.

Paso 2:
Localice el orificio de montaje adecuado según la longitud de su unidad SSD M.2. Si es necesario, mueva el separador al orificio de montaje deseado. Inserte el SSD M.2 en el conector M.2 en ángulo.

Paso 3:
Presione el SSD M.2 hacia abajo y luego use el tornillo incluido para asegurarlo en el conector. Vuelva a colocar el disipador térmico y asegúrelo al orificio original. Retire la película protectora de la parte inferior del disipador térmico antes de volver a colocarlo.

(Nota 1) Solo compatible con procesadores de 11.ª generación.
(Nota 2) El conector M2P_SB está en la parte posterior de la placa base.

F_AUDIO (Cabezal de audio del panel frontal)

El cabezal de audio del panel frontal es compatible con audio de alta definición (HD). Puede conectar el módulo de audio del panel frontal de su chasis a este cabezal. Asegúrese de que las asignaciones de los cables del conector del módulo coincidan con las asignaciones de los pines del cabezal de la placa base. Una conexión incorrecta entre el conector del módulo y el cabezal de la placa base hará que el dispositivo no funcione o incluso lo dañe.

N.º de pin	Definición
1	MIC2_L
2	GND
3	MIC2_R
4	NC
5	LINE2_R
6	Sense
7	FAUDIO_JD
8	No Pin
9	LINE2_L
10	Sense

Algunos chasis proporcionan un módulo de audio del panel frontal que tiene conectores separados en cada cable en lugar de un solo conector. Para obtener información sobre cómo conectar el módulo de audio del panel frontal que tiene diferentes asignaciones de cables, póngase en contacto con el fabricante del chasis.

F_PANEL (Cabezal del panel frontal)

Conecte el interruptor de encendido, el interruptor de reinicio y el indicador de estado del sistema en el chasis a este cabezal de acuerdo con las asignaciones de pines que se indican a continuación. Tenga en cuenta los pines positivo y negativo antes de conectar los cables.

• PLED (LED de encendido):

  Estado del sistema	LED
  S0	Encendido
  S3/S4/S5	Apagado

Se conecta al indicador de estado de alimentación en el panel frontal del chasis. El LED está encendido cuando el sistema está en funcionamiento. El LED está apagado cuando el sistema está en estado de suspensión S3/S4 o está apagado (S5).

• PW (Interruptor de encendido):
  Se conecta al interruptor de encendido en el panel frontal del chasis. Puede configurar la forma de apagar el sistema utilizando el interruptor de encendido (consulte "Configuración de la BIOS", "Ajustes\Alimentación de la plataforma" para obtener más información).
• HD (LED de actividad del disco duro):
  Se conecta al LED de actividad del disco duro en el panel frontal del chasis. El LED está encendido cuando el disco duro está leyendo o escribiendo datos.
• RES (Interruptor de reinicio):
  Se conecta al interruptor de reinicio en el panel frontal del chasis. Pulse el interruptor de reinicio para reiniciar el ordenador si este se bloquea y no se puede reiniciar de forma normal.
• NC: Sin conexión.
  El diseño del panel frontal puede variar según el chasis. Un módulo de panel frontal consta principalmente de un interruptor de encendido, un interruptor de reinicio, un LED de encendido, un LED de actividad del disco duro, etc. Cuando conecte el módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los cables y las asignaciones de los pines coincidan correctamente.

SPEAKER (Cabezal del altavoz)

El sistema informa del estado de inicio del sistema emitiendo un código de pitido. Se escuchará un pitido corto si no se detecta ningún problema al inicio del sistema. Este cabezal también puede proporcionar salida de audio en el sistema operativo.

N.º de pin	Definición
1	SPK+
2	SPK-

F_U32G1 (Cabezal USB 3.2 Gen 1)

El cabezal cumple con las especificaciones USB 3.2 Gen 1 y USB 2.0 y puede proporcionar dos puertos USB. Para adquirir el panel frontal opcional de 3,5" que proporciona dos puertos USB 3.2 Gen 1, póngase en contacto con el distribuidor local.

N.º de pin	Definición
1	VBUS
2	SSRX1-
3	SSRX1+
4	GND
5	SSTX1-
6	SSTX1+
7	GND
8	D1-
9	D1+
10	NC
11	D2+
12	D2-
13	GND
14	SSTX2+
15	SSTX2-
16	GND
17	SSRX2+
18	SSRX2-
19	VBUS
20	No Pin

F_U32CG1 (Cabezal USB Type-C^® con soporte USB 3.2 Gen 1)

El cabezal cumple con la especificación USB 3.2 Gen 1 y puede proporcionar un puerto USB.

N.º de pin	Definición
1	VBUS
2	TX1+
3	TX1-
4	GND
5	RX1+
6	RX1-
7	VBUS
8	CC1
9	SBU1
10	SBU2
11	VBUS
12	TX2+
13	TX2-
14	GND
15	RX2+
16	RX2-
17	GND
18	D-
19	D+
20	CC2

F_USB1 (Cabezal USB 2.0/1.1)

El cabezal cumple con la especificación USB 2.0/1.1. Cada cabezal USB puede proporcionar dos puertos USB a través de un soporte USB opcional. Para adquirir el soporte USB opcional, póngase en contacto con el distribuidor local.

N.º de pin	Definición
1	Alimentación (5 V)
2	Alimentación (5 V)
3	USB DX-
4	USB DY-
5	USB DX+
6	USB DY+
7	GND
8	GND
9	No Pin
10	NC

• No enchufe el cable del soporte IEEE 1394 (2x5 pines) en el cabezal USB 2.0/1.1.
• Antes de instalar el soporte USB, asegúrese de apagar el ordenador y desenchufar el cable de alimentación de la toma de corriente para evitar daños en el soporte USB.

CI (Cabezal de intrusión en el chasis)

Esta placa base proporciona una función de detección de chasis que detecta si se ha retirado la cubierta del chasis. Esta función requiere un chasis con diseño de detección de intrusión en el chasis.

N.º de pin	Definición
1	Señal
2	GND

CLR_CMOS (Jumper Clear CMOS)

Utilice este puente para borrar la configuración de la BIOS y restablecer los valores de la CMOS a los valores predeterminados de fábrica. Para borrar los valores de la CMOS, utilice un objeto metálico como un destornillador para tocar los dos pines durante unos segundos.
Abierto: Normal

Corto: Borrar los valores de la CMOS

• Apague siempre el ordenador y desenchufe el cable de alimentación de la toma de corriente antes de borrar los valores de la CMOS.
• Después de reiniciar el sistema, vaya a la configuración de la BIOS para cargar los valores predeterminados de fábrica (seleccione Load Optimized Defaults [Cargar valores predeterminados optimizados]) o configure manualmente los ajustes de la BIOS (consulte "Configuración de la BIOS" para las configuraciones de la BIOS).

BAT (Batería)

La batería proporciona energía para mantener los valores (como las configuraciones del BIOS, la fecha y la hora) en el CMOS cuando el ordenador está apagado. Reemplace la batería cuando el voltaje de la batería baje a un nivel bajo, o los valores del CMOS podrían no ser precisos o podrían perderse.

N.º de pin	Definición
1 (+)	Alimentación RTC
2 (-)	GND

Puede borrar los valores del CMOS quitando la batería:

1. Apague el ordenador y desenchufe el cable de alimentación.
2. Desenchufe el cable de la batería del conector del cable de la batería y espere un minuto.
3. Enchufe el cable de la batería.
4. Enchufe el cable de alimentación y reinicie el ordenador.

• Apague siempre el ordenador y desenchufe el cable de alimentación antes de reemplazar la batería.
• Reemplace la batería por una equivalente. Se pueden producir daños en los dispositivos si la batería se reemplaza con un modelo incorrecto.
• Póngase en contacto con el lugar de compra o con el distribuidor local si no puede reemplazar la batería por sí mismo o si no está seguro del modelo de batería.
• Las baterías usadas deben manipularse de acuerdo con las normativas medioambientales locales.

Configuración del BIOS

El BIOS (Sistema Básico de Entrada/Salida) registra los parámetros de hardware del sistema en la CMOS de la placa base. Sus principales funciones incluyen la realización de la autoprueba de encendido (POST) durante el inicio del sistema, el almacenamiento de los parámetros del sistema y la carga del sistema operativo, etc. El BIOS incluye un programa de configuración del BIOS que permite al usuario modificar los ajustes básicos de configuración del sistema o activar ciertas funciones del sistema.
Cuando se apaga la alimentación, la batería de la placa base suministra la energía necesaria a la CMOS para mantener los valores de configuración en la CMOS.
Para acceder al programa de configuración del BIOS, pulse la tecla <Delete> durante la POST cuando se enciende la alimentación.
Para actualizar el BIOS, utilice la utilidad GIGABYTE Q-Flash o @BIOS.

• Q-Flash permite al usuario actualizar o hacer una copia de seguridad del BIOS de forma rápida y sencilla sin necesidad de entrar en el sistema operativo.
• @BIOS es una utilidad basada en Windows que busca y descarga la última versión del BIOS de Internet y actualiza el BIOS.

• Dado que el flasheo del BIOS es potencialmente arriesgado, si no tiene problemas al usar la versión actual del BIOS, se recomienda no flashear el BIOS. Para flashear el BIOS, hágalo con precaución. Un flasheo inadecuado del BIOS puede provocar un mal funcionamiento del sistema.
• Se recomienda no modificar la configuración predeterminada (a menos que sea necesario) para evitar la inestabilidad del sistema u otros resultados inesperados. La alteración inadecuada de la configuración puede provocar que el sistema no se inicie. Si esto ocurre, intente borrar los valores de la CMOS y restablecer la placa a los valores predeterminados. (Consulte la sección "Cargar valores predeterminados optimizados" de este capítulo o las introducciones del puente de la batería/borrado de la CMOS para saber cómo borrar los valores de la CMOS).

Pantalla de inicio

Aparecerá la siguiente pantalla con el logotipo de inicio cuando el equipo se inicie.

Existen dos modos de BIOS diferentes, como se indica a continuación, y puede utilizar la tecla <F2> para cambiar entre los dos modos. El Modo Fácil permite a los usuarios ver rápidamente la información actual de su sistema o realizar ajustes para un rendimiento óptimo. En el Modo Fácil, puede utilizar el ratón para desplazarse por los elementos de configuración. El Modo Avanzado proporciona ajustes detallados del BIOS. Puede pulsar las teclas de flecha del teclado para desplazarse entre los elementos y pulsar <Enter> para aceptar o entrar en un submenú. O puede utilizar el ratón para seleccionar el elemento que desee.

• Cuando el sistema no sea estable como de costumbre, seleccione el elemento Load Optimized Defaults para establecer su sistema a sus valores predeterminados.
• Los menús de configuración del BIOS que se describen en este capítulo son sólo para referencia y pueden diferir según la versión del BIOS.

El menú principal

Teclas de función del modo avanzado

<←><→>	Mueva la barra de selección para seleccionar un menú de configuración
<↑><↓>	Mueva la barra de selección para seleccionar un elemento de configuración en un menú
<Enter>/Doble clic	Ejecutar comando o entrar en un menú
<+>/<Page Up>	Aumentar el valor numérico o realizar cambios
<->/<Page Down>	Disminuir el valor numérico o realizar cambios
<F1>	Mostrar descripciones de las teclas de función
<F2>	Cambiar al modo fácil
<F3>	Guarde la configuración actual del BIOS en un perfil
<F4>	Cargue la configuración del BIOS desde un perfil creado antes
<F5>	Restaure la configuración anterior del BIOS para los submenús actuales
<F6>	Muestre la pantalla de Smart Fan 6
<F7>	Cargue la configuración predeterminada optimizada del BIOS para los submenús actuales
<F8>	Acceda a la utilidad Q-Flash
<F10>	Guarde todos los cambios y salga del programa de configuración del BIOS
<F11>	Cambie al submenú de favoritos
<F12>	Capture la pantalla actual como una imagen y guárdela en su unidad USB
<Insert>	Añada o elimine una opción favorita
<Ctrl>+<S>	Muestre información sobre la memoria instalada
<Esc>	Menú principal: Salga del programa de configuración del BIOS Submenús: Salga del submenú actual

Smart Fan 6

Utilice la tecla de función <F6> para cambiar rápidamente a esta pantalla. Esta pantalla le permite configurar los ajustes relacionados con la velocidad del ventilador para cada cabezal de ventilador o supervisar la temperatura de su sistema/CPU.

• TUNE ALL
  Le permite aplicar la configuración actual a todos los cabezales de ventilador.
• Temperature
  Muestra la temperatura actual del área de destino seleccionada.
• Fan Speed
  Muestra las velocidades actuales del ventilador.
• Flow Rate
  Muestra el caudal de su sistema de refrigeración líquida. Pulse <Enter> en Fan Speed para cambiar a esta función.
• Fan Speed Control
  Le permite determinar si desea activar la función de control de velocidad del ventilador y ajustar la velocidad del ventilador.
  • Normal
    Permite que el ventilador funcione a diferentes velocidades según la temperatura. Puede ajustar la velocidad del ventilador con el System Information Viewer según los requisitos de su sistema. (Predeterminado)
  • Silent
    Permite que el ventilador funcione a velocidades lentas.
  • Manual
    Le permite arrastrar los nodos de la curva para ajustar la velocidad del ventilador. O puede utilizar la función EZ Tuning. Después de ajustar la posición del nodo, pulse Apply para calcular automáticamente la pendiente de la curva.
  • Full Speed
    Permite que el ventilador funcione a máxima velocidad.
• Fan Control Use Temperature Input
  Le permite seleccionar la temperatura de referencia para el control de la velocidad del ventilador.
• Temperature Interval
  Le permite seleccionar el intervalo de temperatura para el cambio de velocidad del ventilador.
• FAN Control Mode
  • Auto
    Permite que el BIOS detecte automáticamente el tipo de ventilador instalado y establezca el modo de control óptimo. (Predeterminado)
  • Voltage
    Se recomienda el modo de voltaje para un ventilador de 3 pines.
  • PWM
    Se recomienda el modo PWM para un ventilador de 4 pines.
• FAN Stop
  Activa o desactiva la función de parada del ventilador. Puede establecer el límite de temperatura utilizando la curva de temperatura. El ventilador deja de funcionar cuando la temperatura es inferior al límite. (Predeterminado: Desactivado)
• FAN Mode
  Le permite establecer el modo de funcionamiento del ventilador.
  • Slope
    Ajusta la velocidad del ventilador linealmente en función de la temperatura. (Predeterminado)
  • Stair
    Ajusta la velocidad del ventilador por pasos en función de la temperatura.
• FAN Fail Warning
  Permite que el sistema emita un sonido de advertencia si el ventilador no está conectado o falla. Compruebe el estado del ventilador o la conexión del ventilador cuando esto ocurra. (Predeterminado: Desactivado)
• Save Fan Profile
  Esta función le permite guardar la configuración actual en un perfil. Puede guardar el perfil en el BIOS o seleccionar Select File in HDD/FDD/USB para guardar el perfil en su dispositivo de almacenamiento.
• Load Fan Profile
  Esta función le permite cargar un perfil de BIOS guardado previamente sin la molestia de tener que reconfigurar los ajustes del BIOS. O puede seleccionar Select File in HDD/FDD/USB para cargar un perfil desde su dispositivo de almacenamiento.

Favoritos (F11)

Establezca sus opciones de uso frecuente como favoritas y utilice la tecla <F11> para cambiar rápidamente a la página donde se encuentran todas sus opciones favoritas. Para añadir o eliminar una opción favorita, vaya a su página original y pulse <Insert> en la opción. La opción está marcada con un signo de estrella si se establece como "favorita".

Tweaker

Si el sistema funcionará de forma estable con los ajustes de overclocking/sobretensión que haya realizado depende de la configuración general del sistema. Un overclocking/sobretensión incorrectos pueden dañar la CPU, el chipset o la memoria, y reducir la vida útil de estos componentes. Esta página es solo para usuarios avanzados y le recomendamos que no modifique la configuración predeterminada para evitar la inestabilidad del sistema u otros resultados inesperados. (Una modificación inadecuada de la configuración puede provocar que el sistema no se inicie. Si esto ocurre, borre los valores de la CMOS y restablezca la placa a los valores predeterminados).

• CPU Clock Ratio
  Le permite modificar la relación de reloj de la CPU instalada. El rango ajustable depende de la CPU que se esté instalando.
• Ring Ratio
  Le permite establecer la relación Uncore de la CPU. El rango ajustable depende de la CPU que se esté utilizando. (Predeterminado: Auto)
• IGP Ratio^{(Note 1)}
  Le permite establecer la relación de gráficos. (Predeterminado: Auto)
• AVX Disable^{(Note 1)}
  Le permite desactivar los conjuntos de instrucciones AVX en una CPU que admita AVX. (Predeterminado: Auto)
• AVX512 Disable^{(Note 1)}
  Le permite desactivar los conjuntos de instrucciones AVX-512 en una CPU que admita AVX-512. (Predeterminado: Auto)

Configuración avanzada de la CPU

• Core Fused Max Core Ratio^{(Note 1)}
  Muestra la frecuencia más alta de cada núcleo.
• CPU Over Temperature Protection ^{(Note 1)}
  Le permite ajustar con precisión el valor de desplazamiento TJ Max. (Predeterminado: Auto)
• FCLK Frequency for Early Power On ^{(Note 1)}
  Le permite establecer la frecuencia FCLK. Las opciones son: Normal(800Mhz), 1GHz, 400MHz. (Predeterminado: 1GHz)
• Hyper-Threading Technology
  Le permite determinar si desea habilitar la tecnología multi-hilo cuando se utiliza una CPU Intel^® que admite esta función. Esta función solo funciona para los sistemas operativos que admiten el modo multi-procesador. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
• No. of CPU Cores Enabled
  Le permite seleccionar el número de núcleos de CPU que se habilitarán en una CPU multi-núcleo Intel^® (el número de núcleos de CPU puede variar según la CPU). Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
• Intel(R) Speed Shift Technology (Intel^® Speed Shift Technology) ^{(Note 1)}
  Activa o desactiva la tecnología Intel^® Speed Shift. Habilitar esta función permite que el procesador aumente su frecuencia de funcionamiento más rápidamente y luego mejora la capacidad de respuesta del sistema. (Predeterminado: Enabled)
• CPU Thermal Monitor ^{(Note 1)}
  Activa o desactiva la función Intel^® Thermal Monitor, una función de protección contra el sobrecalentamiento de la CPU. Cuando está habilitada, la frecuencia y el voltaje del núcleo de la CPU se reducirán cuando la CPU se sobrecaliente. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
• Ring to Core offset (Down Bin)
  Le permite determinar si desea desactivar la función de reducción automática de la relación de anillo de la CPU. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
• CPU EIST Function ^{(Note 1)}
  Activa o desactiva la tecnología Enhanced Intel^® Speed Step (EIST). Dependiendo de la carga de la CPU, la tecnología Intel^® EIST puede reducir de forma dinámica y eficaz el voltaje y la frecuencia del núcleo de la CPU para disminuir el consumo medio de energía y la producción de calor. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
• Race To Halt (RTH) ^{(Note 1)}/Energy Efficient Turbo ^{(Note 1)}
  Activa o desactiva la configuración relacionada con el ahorro de energía de la CPU. (Predeterminado: Auto)
• Intel(R) Turbo Boost Technology ^{(Note 1)}
  Le permite determinar si desea habilitar la tecnología Intel^® CPU Turbo Boost. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
• Intel(R) Turbo Boost Max Technology 3.0 ^{(Note 1)}
  Activa o desactiva la tecnología Intel^® Turbo Boost Max 3.0. La tecnología Intel^® Turbo Boost Max 3.0 permite al sistema identificar el núcleo de mejor rendimiento del procesador y le permite dirigir manualmente las cargas de trabajo más críticas hacia él. Incluso puede ajustar la frecuencia de cada núcleo individualmente para la optimización del rendimiento. (Predeterminado: Enabled)
• CPU Flex Ratio Override
  Activa o desactiva la relación flexible de la CPU. La relación de reloj máxima de la CPU se basará en el valor de CPU Flex Ratio Settings si CPU Clock Ratio está establecido en Auto. (Predeterminado: Disabled)
• CPU Flex Ratio Settings
  Le permite establecer la relación flexible de la CPU. El rango ajustable puede variar según la CPU.
• Frequency Clipping TVB ^{(Note 1)}
  Le permite habilitar o deshabilitar la reducción automática de la frecuencia de la CPU iniciada por Thermal Velocity Boost. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
• Voltage reduction initiated TVB ^{(Note 1)}
  Le permite habilitar o deshabilitar la reducción automática del voltaje de la CPU iniciada por Thermal Velocity Boost. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)

Active Turbo Ratios

• Turbo Ratio (Core Active)
  Le permite establecer las relaciones Turbo de la CPU para los núcleos activos. Auto establece las relaciones Turbo de la CPU de acuerdo con las especificaciones de la CPU. Este elemento solo se puede configurar cuando Active Turbo Ratios está establecido en Manual. (Predeterminado: Auto)

Per Core HT Disable Setting

• HT Disable^{(Note 1)}
  Le permite determinar si desea deshabilitar la función HT para cada núcleo de la CPU. Este elemento solo se puede configurar cuando Per Core HT Disable Setting está establecido en Manual. (Predeterminado: Disabled)

C-States Control

• CPU Enhanced Halt (C1E)
  Activa o desactiva la función Intel^® CPU Enhanced Halt (C1E), una función de ahorro de energía de la CPU en estado de parada del sistema. Cuando está habilitada, la frecuencia y el voltaje del núcleo de la CPU se reducirán durante el estado de parada del sistema para disminuir el consumo de energía. Auto permite que la BIOS configure automáticamente este ajuste. Este elemento solo se puede configurar cuando C-States está habilitado. (Predeterminado: Auto)
• C3 State Support ^{(Note 1)}
  Le permite determinar si desea que la CPU entre en modo C3 en estado de parada del sistema. Cuando está habilitada, la frecuencia y el voltaje del núcleo de la CPU se reducirán durante el estado de parada del sistema para disminuir el consumo de energía. El estado C3 es un estado de ahorro de energía más avanzado que el C1. Auto permite que la BIOS configure automáticamente este ajuste. Este elemento solo se puede configurar cuando C-States está habilitado. (Predeterminado: Auto)
• C6/C7 State Support
  Le permite determinar si desea que la CPU entre en modo C6/C7 en estado de parada del sistema. Cuando está habilitada, la frecuencia y el voltaje del núcleo de la CPU se reducirán durante el estado de parada del sistema para disminuir el consumo de energía. El estado C6/C7 es un estado de ahorro de energía más avanzado que el C3. Auto permite que la BIOS configure automáticamente este ajuste. Este elemento solo se puede configurar cuando C-States Control está establecido en Enabled. (Predeterminado: Auto)
• C8 State Support ^{(Note 1)}
  Le permite determinar si desea que la CPU entre en modo C8 en estado de parada del sistema. Cuando está habilitada, la frecuencia y el voltaje del núcleo de la CPU se reducirán durante el estado de parada del sistema para disminuir el consumo de energía. El estado C8 es un estado de ahorro de energía más avanzado que el C6/C7. Auto permite que la BIOS configure automáticamente este ajuste. Este elemento solo se puede configurar cuando C-States Control está establecido en Enabled. (Predeterminado: Auto)
• C10 State Support ^{(Note 1)}
  Le permite determinar si desea que la CPU entre en modo C10 en estado de parada del sistema. Cuando está habilitada, la frecuencia y el voltaje del núcleo de la CPU se reducirán durante el estado de parada del sistema para disminuir el consumo de energía. El estado C10 es un estado de ahorro de energía más avanzado que el C8. Auto permite que la BIOS configure automáticamente este ajuste. Este elemento solo se puede configurar cuando C-States Control está establecido en Enabled. (Predeterminado: Auto)
• Package C State Limit ^{(Note 1)}
  Le permite especificar el límite de estado C para el procesador. Auto permite que la BIOS configure automáticamente este ajuste. Este elemento solo se puede configurar cuando C-States Control está establecido en Enabled. (Predeterminado: Auto)
• CPU Power Performance ^{(Note 1)}
  Le permite determinar si desea aumentar el rendimiento de la CPU. (Predeterminado: Auto)

Turbo Power Limits
Le permite establecer un límite de potencia para el modo Turbo de la CPU. Cuando el consumo de energía de la CPU excede el límite de potencia especificado, la CPU reducirá automáticamente la frecuencia del núcleo para reducir la potencia. Auto establece el límite de potencia de acuerdo con las especificaciones de la CPU. (Predeterminado: Auto)

• Power Limit TDP (Watts) / Power Limit Time
  Le permite establecer el límite de potencia para el modo Turbo de la CPU/plataforma/memoria y cuánto tiempo tarda en operar al límite de potencia especificado. Auto establece el límite de potencia de acuerdo con las especificaciones de la CPU. Este elemento solo se puede configurar cuando Turbo Power Limits está establecido en Enabled. (Predeterminado: Auto)
• Core Current Limit (Amps)
  Le permite establecer un límite de corriente para el modo Turbo de la CPU. Cuando la corriente de la CPU excede el límite de corriente especificado, la CPU reducirá automáticamente la frecuencia del núcleo para reducir la corriente. Auto establece el límite de potencia de acuerdo con las especificaciones de la CPU. Este elemento solo se puede configurar cuando Turbo Power Limits está establecido en Enabled. (Predeterminado: Auto)

Turbo Per Core Limit Control ^{(Note 1)}
Le permite controlar cada límite de núcleo de CPU por separado. (Predeterminado: Auto)

• Extreme Memory Profile (X.M.P.)^{(Note 2)}
  Permite a la BIOS leer los datos SPD en los módulos de memoria XMP para mejorar el rendimiento de la memoria cuando está habilitado.
  • Disabled
    Desactiva esta función. (Predeterminado)
  • Profile1
    Utiliza la configuración del Profile 1.
  • Profile2^{(Note 2)}
    Utiliza la configuración del Profile 2.
• System Memory Multiplier
  Le permite establecer el multiplicador de la memoria del sistema. Auto establece el multiplicador de memoria de acuerdo con los datos SPD de la memoria. (Predeterminado: Auto)
• Memory Ref Clock
  Le permite ajustar manualmente el reloj de referencia de la memoria. (Predeterminado: Auto)
• Memory Odd Ratio (100/133 or 200/266) ^{(Note 2)}
  Enabled permite que Qclk se ejecute en frecuencia impar. (Predeterminado: Auto)
• Gear Mode ^{(Note 2)}
  Le permite mejorar el potencial máximo de frecuencia de OC. (Predeterminado: Auto)

Configuración avanzada de la memoria

• Memory Multiplier Tweaker
  Proporciona diferentes niveles de ajuste automático de la memoria. (Predeterminado: Auto)
• Channel Interleaving
  Activa o desactiva el entrelazado de canales de memoria. Enabled permite que el sistema acceda simultáneamente a diferentes canales de la memoria para aumentar el rendimiento y la estabilidad de la memoria. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
• Rank Interleaving
  Activa o desactiva el entrelazado de rangos de memoria. Enabled permite que el sistema acceda simultáneamente a diferentes rangos de la memoria para aumentar el rendimiento y la estabilidad de la memoria. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
• Memory Boot Mode
  Proporciona métodos de detección y entrenamiento de la memoria.
  • Auto
    Permite que la BIOS configure automáticamente este ajuste. (Predeterminado)
  • Normal
    La BIOS realiza automáticamente el entrenamiento de la memoria. Tenga en cuenta que si el sistema se vuelve inestable o no se puede iniciar, intente borrar los valores de la CMOS y restablecer la placa a los valores predeterminados. (Consulte las introducciones del puente de la batería/borrado de la CMOS en el capítulo "Instalación del hardware" para saber cómo borrar los valores de la CMOS).
  • Enable Fast Boot
    Omita la detección y el entrenamiento de la memoria en algunos criterios específicos para un inicio de memoria más rápido.
  • Disable Fast Boot
    Detecta y entrena la memoria en cada inicio.
• Realtime Memory Timing
  Le permite ajustar con precisión los tiempos de la memoria después de la etapa de la BIOS. (Predeterminado: Auto)
• Memory Enhancement Settings
  Proporciona varias configuraciones de mejora del rendimiento de la memoria: Auto, Relax OC, Enhanced Stability, Normal, Enhanced Performance, High Frequency, High Density y DDR-4500+. (Predeterminado: Auto)
• Memory Channel Detection Message
  Le permite determinar si desea mostrar un mensaje de alerta cuando la memoria no está instalada en el canal de memoria óptimo. (Predeterminado: Enabled)
• SPD Info
  Muestra información sobre la memoria instalada.

ƒTiempos de los canales de memoria

Channels Standard Timing Control, Channels Advanced Timing Control, Channels Misc Timing Control
Estas secciones proporcionan la configuración de los tiempos de la memoria. Nota: Su sistema puede volverse inestable o no iniciarse después de realizar cambios en los tiempos de la memoria. Si esto ocurre, restablezca la placa a los valores predeterminados cargando los valores predeterminados optimizados o borrando los valores de la CMOS.

• Vcore Voltage Mode/CPU Vcore/Dynamic Vcore(DVID)/BCLK Adaptive Voltage/CPU Graphics Voltage (VAXG)/DRAM Voltage (CH A/B)/CPU VCCIO/CPU VCCIO2/CPU System Agent Voltage/VCC Substained/VCCPLL/VCCPLL OC/VCCVTT/VCCSTG/VCC18PCH/ VCC1V8P
  Estos elementos le permiten ajustar el voltaje Vcore de la CPU y los voltajes de la memoria.

ƒ Configuración avanzada del voltaje

Este submenú le permite configurar el nivel de calibración de la línea de carga, el nivel de protección contra sobrevoltaje y el nivel de protección contra sobrecorriente.

(Note 1) Este elemento está presente solo cuando instala una CPU que admite esta función. Para obtener más información sobre las características únicas de las CPU Intel®, visite el sitio web de Intel.
(Note 2) Este elemento está presente solo cuando instala una CPU y un módulo de memoria que admiten esta función.

Ajustes

Alimentación de la plataforma

• Platform Power Management
  Activa o desactiva la función Active State Power Management (ASPM). (Predeterminado: Desactivado)
• PEG ASPM
  Le permite configurar el modo ASPM para el dispositivo conectado al bus CPU PEG. Este elemento solo se puede configurar cuando Platform Power Management está configurado como Enabled (Activado). (Predeterminado: Desactivado)
• PCH ASPM
  Le permite configurar el modo ASPM para el dispositivo conectado al bus PCI Express del chipset. Este elemento solo se puede configurar cuando Platform Power Management está configurado como Enabled (Activado). (Predeterminado: Desactivado)
• DMI ASPM
  Le permite configurar el modo ASPM tanto para el lado de la CPU como para el lado del chipset del enlace DMI. Este elemento solo se puede configurar cuando Platform Power Management está configurado como Enabled (Activado). (Predeterminado: Desactivado)
• ErP
  Determina si el sistema debe consumir la menor cantidad de energía en el estado S5 (apagado). (Predeterminado: Desactivado)
  Nota: Cuando este elemento está configurado como Enabled (Activado), la función Resume by Alarm deja de estar disponible.
• Soft-Off by PWR-BTTN
  Configura la forma de apagar el ordenador en modo MS-DOS mediante el botón de encendido.
  • Instant-Off (Apagado instantáneo)
    Pulse el botón de encendido y el sistema se apagará al instante. (Predeterminado)
  • Delay 4 Sec. (Retardo de 4 segundos)
    Mantenga pulsado el botón de encendido durante 4 segundos para apagar el sistema. Si el botón de encendido se pulsa durante menos de 4 segundos, el sistema entrará en modo de suspensión.
• Resume by Alarm
  Determina si se debe encender el sistema a una hora deseada. (Predeterminado: Desactivado)
  Si está activado, establezca la fecha y la hora de la siguiente manera:
  • Wake up day (Día de activación): Enciende el sistema a una hora específica cada día o en un día específico del mes.
  • Wake up hour/minute/second (Hora/minuto/segundo de activación): Establezca la hora a la que el sistema se encenderá automáticamente.

Nota: Cuando utilice esta función, evite un apagado inadecuado desde el sistema operativo o la desconexión de la alimentación de CA, ya que la configuración podría no ser efectiva.

• Power Loading
  Activa o desactiva la carga ficticia. Cuando la fuente de alimentación está con poca carga, se activará una autoprotección que provocará que se apague o falle. Si esto ocurre, configúrelo en Enabled (Activado). Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
• RC6 (Render Standby)
  Le permite determinar si permite que la tarjeta gráfica integrada entre en modo de espera para disminuir el consumo de energía. (Predeterminado: Activado)
• AC BACK
  Determina el estado del sistema tras el retorno de la alimentación tras un corte de corriente alterna.
  • Memory (Memoria)
    El sistema vuelve a su último estado de activación conocido tras el retorno de la alimentación de CA.
  • Always On (Siempre encendido)
    El sistema se enciende al volver la alimentación de CA.
  • Always Off (Siempre apagado)
    El sistema permanece apagado al volver la alimentación de CA. (Predeterminado)

Puertos de E/S

• Initial Display Output
  Especifica la primera iniciación de la pantalla del monitor desde la tarjeta gráfica PCI Express instalada o la tarjeta gráfica integrada.
  • IGFX ^(Nota)
    Establece la tarjeta gráfica integrada como la primera pantalla.
  • PCIe 1 Slot (Ranura PCIe 1)
    Establece la tarjeta gráfica en la ranura PCIEX16 como la primera pantalla. (Predeterminado)

Este elemento solo se puede configurar cuando CSM Support está configurado como Enabled (Activado).

• Internal Graphics
  Activa o desactiva la función de gráficos integrados. (Predeterminado: Auto)
• DVMT Pre-Allocated
  Le permite establecer el tamaño de la memoria de gráficos integrados. (Predeterminado: 64M)
• DVMT Total Gfx Mem
  Le permite asignar el tamaño de la memoria DVMT de los gráficos integrados. Las opciones son: 128M, 256M, MAX. (Predeterminado: 256M)
• Aperture Size
  Le permite establecer la cantidad máxima de memoria del sistema que se puede asignar a la tarjeta gráfica. Las opciones son: 128MB, 256MB, 512MB, 1024MB y 2048MB. (Predeterminado: 256MB)
• OnBoard LAN Controller
  Activa o desactiva la función LAN integrada. (Predeterminado: Activado)
  Si desea instalar una tarjeta de red adicional de terceros en lugar de utilizar la LAN integrada, configure este elemento como Disabled (Desactivado).
• Audio Controller
  Activa o desactiva la función de audio integrada. (Predeterminado: Activado)
  Si desea instalar una tarjeta de audio adicional de terceros en lugar de utilizar el audio integrado, configure este elemento como Disabled (Desactivado).
• Above 4G Decoding
  Activa o desactiva los dispositivos con capacidad de 64 bits para que se decodifiquen en un espacio de direcciones superior a 4 GB (solo si su sistema admite la decodificación PCI de 64 bits). Configure como Enabled (Activado) si se instalan más de una tarjeta gráfica avanzada y sus controladores no se pueden iniciar al entrar en el sistema operativo (debido al espacio de direcciones de memoria limitado de 4 GB). (Predeterminado: Desactivado)
• IOAPIC 24-119 Entries
  Activa o desactiva esta función. (Predeterminado: Activado)

(Nota) Este elemento solo está presente cuando se instala una CPU que admite esta función.

Configuración USB

• Legacy USB Support
  Permite utilizar el teclado/ratón USB en MS-DOS. (Predeterminado: Activado)
• XHCI Hand-off
  Determina si se debe habilitar la función XHCI Hand-off para un sistema operativo sin compatibilidad con XHCI Hand-off. (Predeterminado: Activado)
• USB Mass Storage Driver Support
  Activa o desactiva la compatibilidad con dispositivos de almacenamiento USB. (Predeterminado: Activado)
• Mass Storage Devices
  Muestra una lista de dispositivos de almacenamiento masivo USB conectados. Este elemento solo aparece cuando se instala un dispositivo de almacenamiento USB.

Configuración de la pila de red

• Network Stack
  Desactiva o activa el arranque desde la red para instalar un SO con formato GPT, como la instalación del SO desde el servidor de Windows Deployment Services. (Predeterminado: Desactivado)
• IPv4 PXE Support
  Activa o desactiva la compatibilidad con IPv4 PXE. Este elemento solo se puede configurar cuando Network Stack está activado.
• IPv4 HTTP Support
  Activa o desactiva la compatibilidad con el arranque HTTP para IPv4. Este elemento solo se puede configurar cuando Network Stack está activado.
• IPv6 PXE Support
  Activa o desactiva la compatibilidad con IPv6 PXE. Este elemento solo se puede configurar cuando Network Stack está activado.
• IPv6 HTTP Support
  Activa o desactiva la compatibilidad con el arranque HTTP para IPv6. Este elemento solo se puede configurar cuando Network Stack está activado.
• PXE boot wait time
  Le permite configurar cuánto tiempo esperar antes de poder pulsar <Esc> para abortar el arranque PXE. Este elemento solo se puede configurar cuando Network Stack está activado. (Predeterminado: 0)
• Media detect count
  Le permite establecer el número de veces que se debe comprobar la presencia de medios. Este elemento solo se puede configurar cuando Network Stack está activado. (Predeterminado: 1)

Configuración NVMe

Muestra información sobre su SSD PCIe M.2 NVME si está instalado.

Configuración SATA y RST

• SATA Controller(s)
  Activa o desactiva los controladores SATA integrados. (Predeterminado: Activado)
• SATA Mode Selection
  Activa o desactiva Optane para los controladores SATA integrados en el chipset o configura los controladores SATA en modo AHCI.
  • Intel RST Premium With Intel Optane System Acceleration (Aceleración del sistema Intel Optane con Intel RST Premium)
    Activa Optane para el controlador SATA.
  • AHCI
    Configura los controladores SATA en modo AHCI. Advanced Host Controller Interface (AHCI) es una especificación de interfaz que permite al controlador de almacenamiento activar funciones Serial ATA avanzadas, como Native Command Queuing y conexión en caliente. (Predeterminado)
• Aggressive LPM Support
  Activa o desactiva la función de ahorro de energía, ALPM (Aggressive Link Power Management), para los controladores SATA del chipset. (Predeterminado: Desactivado)
• Port 2/3/4/5
  Activa o desactiva cada puerto SATA. (Predeterminado: Activado)
• SATA Port 2/3/4/5 DevSlp
  Le permite determinar si permite que el dispositivo SATA conectado entre en modo de suspensión. (Predeterminado: Desactivado)
• Hot plug
  Activa o desactiva la capacidad de conexión en caliente para cada puerto SATA. (Predeterminado: Desactivado)
• Configured as eSATA
  Activa o desactiva la compatibilidad con dispositivos SATA externos.

Controlador Ethernet Intel(R)

Este submenú proporciona información sobre la configuración de la LAN y las opciones de configuración relacionadas.

Miscelánea

• LEDs in System Power On State
  Le permite activar o desactivar la iluminación LED de la placa base cuando el sistema está encendido.
  • Off (Apagado)
    Desactiva el modo de iluminación seleccionado cuando el sistema está encendido.
  • On (Encendido)
    Activa el modo de iluminación seleccionado cuando el sistema está encendido. (Predeterminado)
• LEDs in Sleep, Hibernation, and Soft Off States
  Le permite establecer el modo de iluminación de los LED de la placa base en el estado S3/S4/S5 del sistema.
  Este elemento se puede configurar cuando LEDs in System Power On State está configurado como On (Encendido).
  • Off (Apagado)
    Desactiva el modo de iluminación seleccionado cuando el sistema entra en el estado S3/S4/S5. (Predeterminado)
  • On (Encendido)
    Activa el modo de iluminación seleccionado cuando el sistema entra en el estado S3/S4/S5.
• Intel Platform Trust Technology (PTT)
  Activa o desactiva la tecnología Intel^® PTT. (Predeterminado: Desactivado)
• 3DMark01 Enhancement
  Le permite determinar si se debe mejorar el rendimiento de algunas pruebas comparativas heredadas. (Predeterminado: Desactivado)
• CPU PCIe Link Speed
  Le permite establecer el modo de funcionamiento de las ranuras PCI Express controladas por la CPU en Gen 1, Gen 2, Gen 3 o Gen 4 ^(Nota). El modo de funcionamiento real está sujeto a la especificación de hardware de cada ranura. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
• PCH PCIe Link Speed
  Le permite establecer el modo de funcionamiento de las ranuras PCI Express controladas por el chipset en Gen 1, Gen 2 o Gen 3. El modo de funcionamiento real está sujeto a la especificación de hardware de cada ranura. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
• VT-d
  Activa o desactiva la tecnología de virtualización Intel^® para E/S dirigida. (Predeterminado: Activado)

Computación de confianza

Activa o desactiva el Módulo de plataforma segura (TPM).

Estado de salud del PC

• Reset Case Open Status
  • Disabled (Desactivado)
    Mantiene o borra el registro del estado de intrusión anterior en el chasis. (Predeterminado)
  • Enabled (Activado)
    Borra el registro del estado de intrusión anterior en el chasis y el campo Case Open mostrará "No" en el siguiente arranque.
• Case Open
  Muestra el estado de detección del dispositivo de detección de intrusiones en el chasis conectado al cabezal CI de la placa base. Si se retira la cubierta del chasis del sistema, este campo mostrará "Yes" (Sí), de lo contrario mostrará "No". Para borrar el registro del estado de intrusión en el chasis, configure Reset Case Open Status como Enabled (Activado), guarde la configuración en la CMOS y, a continuación, reinicie el sistema.
• CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
  Muestra los voltajes actuales del sistema.

(Nota) Este elemento solo está presente cuando se instala una CPU que admite esta función.

Información del sistema

Esta sección proporciona información sobre el modelo de la placa base y la versión de la BIOS. También puede seleccionar el idioma predeterminado que utiliza la BIOS y establecer manualmente la hora del sistema.

• Access Level
  Muestra el nivel de acceso actual en función del tipo de protección con contraseña utilizada. (Si no se establece ninguna contraseña, el valor predeterminado se mostrará como Administrator [Administrador]). El nivel de administrador le permite realizar cambios en todos los ajustes de la BIOS; el nivel de usuario solo le permite realizar cambios en ciertos ajustes de la BIOS, pero no en todos.
• System Language
  Selecciona el idioma predeterminado que utiliza la BIOS.
• System Date
  Establece la fecha del sistema. El formato de fecha es semana (solo lectura), mes, fecha y año. Utilice <Enter> para cambiar entre los campos Mes, Fecha y Año, y utilice la tecla <Page Up> o <Page Down> para establecer el valor deseado.
• System Time
  Establece la hora del sistema. El formato de hora es hora, minuto y segundo. Por ejemplo, la 1 p.m. es 13:00:00. Utilice <Enter> para cambiar entre los campos Hora, Minuto y Segundo, y utilice la tecla <Page Up> o <Page Down> para establecer el valor deseado.

Información de los dispositivos Plug-in

Muestra información sobre sus dispositivos PCI Express y M.2 si están instalados.

Q-Flash

Le permite acceder a la utilidad Q-Flash para actualizar la BIOS o realizar una copia de seguridad de la configuración actual de la BIOS.

Arranque

• Bootup NumLock State
  Activa o desactiva la función Numlock en el teclado numérico después del POST. (Predeterminado: Activado)
• CFG Lock
  Activa o desactiva la función MSR 0xE2. (Predeterminado: Desactivado)
• Security Option
  Especifica si se requiere una contraseña cada vez que se inicia el sistema, o solo cuando se entra en la configuración de la BIOS. Después de configurar este elemento, establezca la(s) contraseña(s) en el elemento Administrator Password/User Password.
  • Setup
    Solo se requiere una contraseña para entrar en el programa de configuración de la BIOS.
  • System
    Se requiere una contraseña para arrancar el sistema y para entrar en el programa de configuración de la BIOS. (Predeterminado)
• Full Screen LOGO Show
  Le permite determinar si desea mostrar el logotipo de GIGABYTE al inicio del sistema. Disabled omite el logotipo de GIGABYTE cuando se inicia el sistema. (Predeterminado: Activado)
• Boot Option Priorities
  Especifica el orden de arranque general desde los dispositivos disponibles. Los dispositivos de almacenamiento extraíbles que admiten el formato GPT irán precedidos por la cadena "UEFI:" en la lista de dispositivos de arranque. Para arrancar desde un sistema operativo que admita el particionado GPT, seleccione el dispositivo que vaya precedido por la cadena "UEFI:".
  O si desea instalar un sistema operativo que admita el particionado GPT, como Windows 10 de 64 bits, seleccione la unidad óptica que contenga el disco de instalación de Windows 10 de 64 bits y que vaya precedida por la cadena "UEFI:".
• Fast Boot
  Activa o desactiva el inicio rápido para acortar el proceso de arranque del SO. Ultra Fast proporciona la velocidad de arranque más rápida. (Predeterminado: Desactivar enlace)
• SATA Support
  • Last Boot SATA Devices Only
    A excepción de la unidad de arranque anterior, todos los dispositivos SATA se desactivan antes de que se complete el proceso de arranque del SO. (Predeterminado)
  • All SATA Devices
    Todos los dispositivos SATA son funcionales en el sistema operativo y durante el POST.

Este elemento solo se puede configurar cuando Fast Boot está establecido en Enabled o Ultra Fast.

• VGA Support
  Le permite seleccionar qué tipo de sistema operativo arrancar.
  • Auto
    Solo activa la ROM de opción heredada.
  • EFI Driver
    Activa la ROM de opción EFI. (Predeterminado)

Este elemento solo se puede configurar cuando Fast Boot está establecido en Enabled o Ultra Fast.

• USB Support
  • Disable Link
    Todos los dispositivos USB se desactivan antes de que se complete el proceso de arranque del SO.
  • Full Initial
    Todos los dispositivos USB son funcionales en el sistema operativo y durante el POST. (Predeterminado)
  • Partial Initial
    Parte de los dispositivos USB se desactivan antes de que se complete el proceso de arranque del SO.

Este elemento solo se puede configurar cuando Fast Boot está establecido en Enabled o Ultra Fast. Esta función se desactiva cuando Fast Boot está establecido en Ultra Fast.

• NetWork Stack Driver Support
  • Disable Link
    Desactiva el arranque desde la red. (Predeterminado)
  • Enabled
    Activa el arranque desde la red.

Este elemento solo se puede configurar cuando Fast Boot está establecido en Enabled o Ultra Fast.

• Next Boot After AC Power Loss
  • Normal Boot
    Activa el arranque normal al regresar la alimentación de CA. (Predeterminado)
  • Fast Boot
    Mantiene la configuración de inicio rápido al regresar la alimentación de CA.

Este elemento solo se puede configurar cuando Fast Boot está establecido en Enabled o Ultra Fast.

• Mouse Speed
  Le permite establecer la velocidad de movimiento del cursor del ratón. (Predeterminado: 1 X)
• Windows 10 Features
  Le permite seleccionar el sistema operativo que se va a instalar. (Predeterminado: Windows 10)
• CSM Support
  Activa o desactiva UEFI CSM (Compatibility Support Module) para admitir un proceso de arranque de PC heredado.
  • Disabled
    Desactiva UEFI CSM y solo admite el proceso de arranque de UEFI BIOS. (Predeterminado)
  • Enabled
    Activa UEFI CSM.
• LAN PXE Boot Option ROM
  Le permite seleccionar si desea activar la ROM de opción heredada para el controlador LAN. (Predeterminado: Desactivado) Este elemento solo se puede configurar cuando CSM Support está establecido en Enabled.
• Storage Boot Option Control
  Le permite seleccionar si desea activar la ROM de opción UEFI o heredada para el controlador del dispositivo de almacenamiento.
  • Do not launch
    Desactiva la ROM de opción.
  • UEFI
    Solo activa la ROM de opción UEFI.
  • Legacy
    Solo activa la ROM de opción heredada. (Predeterminado)

Este elemento solo se puede configurar cuando CSM Support está establecido en Enabled.

• Other PCI devices
  Le permite seleccionar si desea activar la ROM de opción UEFI o heredada para el controlador del dispositivo PCI que no sea LAN, el dispositivo de almacenamiento y los controladores de gráficos.
  • Do not launch
    Desactiva la ROM de opción.
  • UEFI
    Solo activa la ROM de opción UEFI. (Predeterminado)
  • Legacy
    Solo activa la ROM de opción heredada.

Este elemento solo se puede configurar cuando CSM Support está establecido en Enabled.

• Administrator Password
  Le permite configurar una contraseña de administrador. Pulse <Enter> en este elemento, escriba la contraseña y, a continuación, pulse <Enter>. Se le pedirá que confirme la contraseña. Vuelva a escribir la contraseña y pulse <Enter>. Debe introducir la contraseña de administrador (o la contraseña de usuario) al iniciar el sistema y al entrar en la configuración de la BIOS. A diferencia de la contraseña de usuario, la contraseña de administrador le permite realizar cambios en todos los ajustes de la BIOS.
• User Password
  Le permite configurar una contraseña de usuario. Pulse <Enter> en este elemento, escriba la contraseña y, a continuación, pulse <Enter>. Se le pedirá que confirme la contraseña. Vuelva a escribir la contraseña y pulse <Enter>. Debe introducir la contraseña de administrador (o la contraseña de usuario) al iniciar el sistema y al entrar en la configuración de la BIOS. Sin embargo, la contraseña de usuario solo le permite realizar cambios en ciertos ajustes de la BIOS, pero no en todos.
  Para cancelar la contraseña, pulse <Enter> en el elemento de contraseña y, cuando se le solicite la contraseña, introduzca primero la correcta. Cuando se le solicite una nueva contraseña, pulse <Enter> sin introducir ninguna contraseña. Pulse <Enter> de nuevo cuando se le pida que confirme.
  NOTA: Antes de establecer la contraseña de usuario, asegúrese de establecer primero la contraseña de administrador.

ƒArranque seguro

Le permite activar o desactivar el Arranque seguro y configurar los ajustes relacionados. Este elemento solo se puede configurar cuando CSM Support está establecido en Disabled.

• Preferred Operating Mode
  Le permite seleccionar si desea entrar en el modo Fácil o en el modo Avanzado después de entrar en la configuración de la BIOS. Auto entra en el modo de la BIOS donde estuvo la última vez. (Predeterminado: Auto)

Guardar y salir

• Save & Exit Setup
  Pulse <Enter> en este elemento y seleccione Yes. Esto guarda los cambios en la CMOS y sale del programa de configuración de la BIOS. Seleccione No o pulse <Esc> para volver al menú principal de configuración de la BIOS.
• Exit Without Saving
  Pulse <Enter> en este elemento y seleccione Yes. Esto sale de la configuración de la BIOS sin guardar los cambios realizados en la configuración de la BIOS en la CMOS. Seleccione No o pulse <Esc> para volver al menú principal de configuración de la BIOS.
• Load Optimized Defaults
  Pulse <Enter> en este elemento y seleccione Yes para cargar la configuración predeterminada óptima de la BIOS. La configuración predeterminada de la BIOS ayuda al sistema a funcionar en un estado óptimo. Siempre cargue los valores predeterminados optimizados después de actualizar la BIOS o después de borrar los valores de la CMOS.
• Boot Override
  Le permite seleccionar un dispositivo para arrancar inmediatamente. Pulse <Enter> en el dispositivo que seleccione y seleccione Yes para confirmar. El sistema se reiniciará automáticamente y arrancará desde ese dispositivo.
• Save Profiles
  Esta función le permite guardar la configuración actual de la BIOS en un perfil. Puede crear hasta 8 perfiles y guardarlos como Setup Profile 1~ Setup Profile 8. Pulse <Enter> para completar. O puede seleccionar Select File in HDD/FDD/USB para guardar el perfil en su dispositivo de almacenamiento.
• Load Profiles
  Si su sistema se vuelve inestable y ha cargado la configuración predeterminada de la BIOS, puede utilizar esta función para cargar la configuración de la BIOS desde un perfil creado antes, sin la molestia de reconfigurar la configuración de la BIOS. Primero seleccione el perfil que desea cargar y, a continuación, pulse <Enter> para completar. Puede seleccionar Select File in HDD/FDD/USB para introducir el perfil creado previamente desde su dispositivo de almacenamiento o cargar el perfil creado automáticamente por la BIOS, como revertir la configuración de la BIOS a la última configuración que funcionó correctamente (último registro bueno conocido).

Instalación de Intel^® Optane^™ Memory and Storage Management

Pasos:

1. Después de entrar en el sistema operativo, inserte el disco de controladores de la placa base en su unidad óptica. En la pantalla Xpress Install, seleccione Intel^® Rapid Storage Technology para instalar y siga las instrucciones en pantalla para completar la instalación. Cuando termine, reinicie el sistema.
2. Después de instalar los controladores de la placa base incluidos, asegúrese de que su conexión a Internet funciona correctamente. El sistema instalará automáticamente el software de Intel^®. Reinicie el sistema después de que se instale el controlador.

Habilitación de una memoria Intel^® Optane^™

1. Requisitos del sistema
   1. Memoria Intel® Optane™.
   2. La memoria Optane™ debe tener al menos 16 GB de capacidad, y debe tener una capacidad igual o menor que el disco duro/SSD que se va a acelerar.
   3. La memoria Optane™ no se puede utilizar para acelerar una matriz RAID existente; el disco duro/SSD acelerado no se puede incluir en una matriz RAID.
   4. El disco duro/SSD que se va a acelerar debe ser un disco duro SATA o un SSD M.2 SATA.
   5. El disco duro/SSD que se va a acelerar puede ser una unidad de sistema o una unidad de datos. La unidad del sistema debe estar formateada en GPT y tener Windows 10 de 64 bits (o una versión posterior) instalado en ella. La unidad de datos también debe estar formateada en GPT.
   6. El disco de controladores de la placa base.
   7. El controlador SATA debe estar configurado en el modo Intel RST Premium With Intel Optane System Acceleration.
2. Directrices de instalación
   1. Vaya a Settings\IO Ports\SATA And RST Configuration y asegúrese de que RST Control PCIe Storage Devices esté configurado en Manual. A continuación, dependiendo del conector M.2 en el que instale la memoria Optane™, configure el elemento PCIe Storage Dev on Port XX correspondiente en RST Controlled.
   2. Después de volver a entrar en el sistema operativo, inicie la aplicación Intel® Optane™ Memory and Storage Management desde el menú Inicio. Si instala más de una memoria Optane™, seleccione cuál va a utilizar. A continuación, seleccione la unidad que desea acelerar. Haga clic en Enable Intel® Optane™ Memory. Todos los datos de la memoria Optane™ se borrarán. Asegúrese de hacer una copia de seguridad de los datos antes de continuar. Siga las instrucciones en pantalla para continuar. Cuando termine, reinicie el sistema.
   3. Inicie la aplicación Intel® Optane™ Memory and Storage Management desde el menú Inicio y asegúrese de que la memoria Intel® Optane™ se ha habilitado.
   4. Si desea acelerar la unidad del sistema, puede seleccionar carpetas, archivos o aplicaciones específicas para acelerar utilizando la función Intel® Optane™ Memory Pinning. (La memoria Optane ™ utilizada debe tener al menos 32 GB de capacidad).

• Una memoria Optane™ no se puede utilizar para acelerar un SSD M.2 PCIe.
• Si se instala más de una memoria Optane™, solo puede seleccionar una de ellas para acelerar su unidad de arranque basada en SATA. La(s) otra(s) solo se puede(n) utilizar como unidad(es) de datos.
• No retire bruscamente la memoria Optane™. Si lo hace, el sistema operativo dejará de funcionar correctamente.
• Si desea cambiar/retirar la memoria Optane™, primero debe desactivarla utilizando la aplicación Intel® Optane™ Memory and Storage Management.
• Después de habilitar la memoria Optane™, la configuración relacionada de la BIOS permanecerá incluso después de una actualización de la BIOS.

Visite el sitio web de GIGABYTE para obtener más información sobre cómo habilitar una memoria Intel^® Optane^™.

Instalación de controladores

• Antes de instalar los controladores, instale primero el sistema operativo.
• Después de instalar el sistema operativo, inserte el disco de controladores de la placa base en su unidad óptica. Haga clic en el mensaje "Toque para elegir qué ocurre con este disco" en la esquina superior derecha de la pantalla y seleccione "Ejecutar Run.exe". (O vaya a Mi PC, haga doble clic en la unidad óptica y ejecute el programa Run.exe).

"Xpress Install" (Instalación rápida) escaneará automáticamente su sistema y luego enumerará todos los controladores que se recomiendan instalar. Puede hacer clic en el botón Xpress Install (Instalación rápida) e "Xpress Install" (Instalación rápida) instalará todos los controladores seleccionados. O haga clic en la flecha icono para instalar individualmente los controladores que necesita.

Visite el sitio web de GIGABYTE para obtener más información sobre el software.

Visite el sitio web de GIGABYTE para obtener más información sobre la solución de problemas.

GIGA-BYTE TECHNOLOGY CO., LTD.
Address: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tech. and Non-Tech. Support (Sales/Marketing): https://esupport.gigabyte.com
WEB address (English): https://www.gigabyte.com
WEB address (Chinese): https://www.gigabyte.com/tw

GIGABYTE eSupport
To submit a technical or non-technical (Sales/Marketing) question, please link to: https://esupport.gigabyte.com

Referencias

• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar GIGABYTE B560I AORUS PRO AX - Manual de la placa base

Idiomas disponibles
